Kern PLE 200-3, PLE 2000-2 User guide [de]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-Mail: [e-mail]

Betriebsanleitung
Präzisionswaage

KERN PLE

Version 1.2
01/2008
D

Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

PLE-BA-d-0812

D

KERN PLE

Version 1.2 01/2008

Betriebsanleitung

Inhaltsverzeichnis

1 TECHNISCHE DATEN........................................................................................ 6

1.1 Abmessungen........................................................................................................................... 7

2 KONFORMITÄTSERKLÄRUNG......................................................................... 8

3 GRUNDLEGENDE HINWEISE (ALLGEMEINES) .............................................. 9

3.1 Bestimmungsgemäße Verwendung ....................................................................................... 9

3.2 Sachwidrige Verwendung ....................................................................................................... 9

3.3 Gewährleistung ........................................................................................................................ 9

3.4 Prüfmittelüberwachung ......................................................................................................... 10

Elektronische Präzisionswaage

4 GRUNDLEGENDE SICHERHEITSHINWEISE ................................................. 10

4.1 Hinweise in der Betriebsanleitung beachten ...................................................................... 10

4.2 Ausbildung des Personals .................................................................................................... 10

5 TRANSPORT UND LAGERUNG...................................................................... 10

5.1 Kontrolle bei Übernahme....................................................................................................... 10

5.2 Verpackung............................................................................................................................. 10

6 AUSPACKEN, AUFSTELLUNG UND INBETRIEBNAHME ............................. 10

6.1 Aufstellort, Einsatzort ............................................................................................................ 10

6.2 Auspacken .............................................................................................................................. 11

6.2.1 Transportsicherung entfernen.............................................................................................. 12

6.2.2 Aufstellen ............................................................................................................................. 13

6.2.3 Lieferumfang ........................................................................................................................ 13

6.3 Netzanschluss ........................................................................................................................ 13

6.4 Akkubetrieb............................................................................................................................. 14

6.4.1 Batterieladezustandsanzeige............................................................................................... 14

6.5 Anschluss von Peripheriegeräten ........................................................................................ 14

2

PLE-BA-d-0812

6.6 Erstinbetriebnahme................................................................................................................ 14

6.6.1 Ein- und Ausschalten ........................................................................................................... 15

6.6.2 Stabilitäts-Anzeige ............................................................................................................... 15

6.6.3 Waage Null-Anzeige ............................................................................................................ 15

7 JUSTIERUNG ................................................................................................... 15

8 BEDIENUNGSELEMENTE ............................................................................... 17

8.1 Hinterleuchtetes Display ....................................................................................................... 17

8.2 Tastaturübersicht ................................................................................................................... 17

8.3 Anzeigenübersicht ................................................................................................................. 18

9 DAS MENÜ ....................................................................................................... 19

9.1 Liste der Menüfunktionen...................................................................................................... 19

9.2 Navigation im Menü................................................................................................................ 20

10 BASISBETRIEB ............................................................................................ 21

10.1 Ein- und Ausschalten............................................................................................................. 21

10.1.1 Stabilitäts-Anzeige ........................................................................................................... 21

10.1.2 Waage Null-Anzeige........................................................................................................ 21

10.2 Einfaches Wägen.................................................................................................................... 21

10.3 Wägen mit Tara....................................................................................................................... 21

10.3.1 Tarieren............................................................................................................................ 21

10.3.2 Tara löschen ....................................................................................................................22

10.3.3 Numerische Eingabe des Taragewichts (PRE-TARE) .................................................... 22

10.4 Standardwägeeinheit .............................................................................................................23

10.5 Temporäre Wägeeinheitenumschaltung (P4.2Funi) ........................................................... 24

11 MENÜFUNKTION “P1 READ” GRUNDEINSTELLUNGEN......................... 25

11.1 Filtereinstellungen.................................................................................................................. 25

11.2 Median Filter ........................................................................................................................... 26

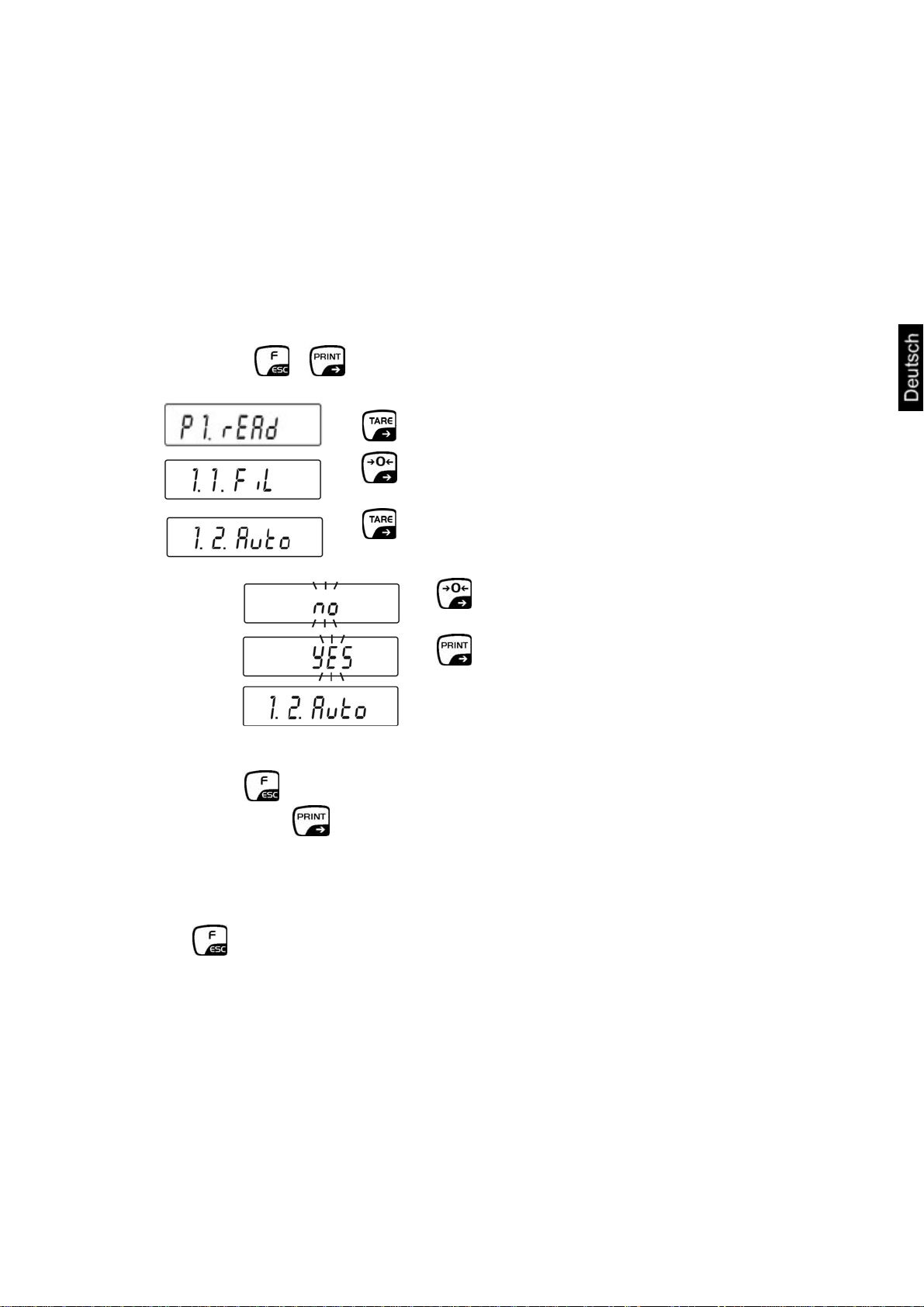

11.3 Auto-Zero – Automatische Nullnachführung ...................................................................... 27

11.4 Tara-Funktion.......................................................................................................................... 28

12 MENÜFUNKTION “P5 OTHR” - WEITERE NÜTZLICHE FUNKTIONEN.... 29

12.1 Hinterleuchtung der Anzeige ................................................................................................ 29

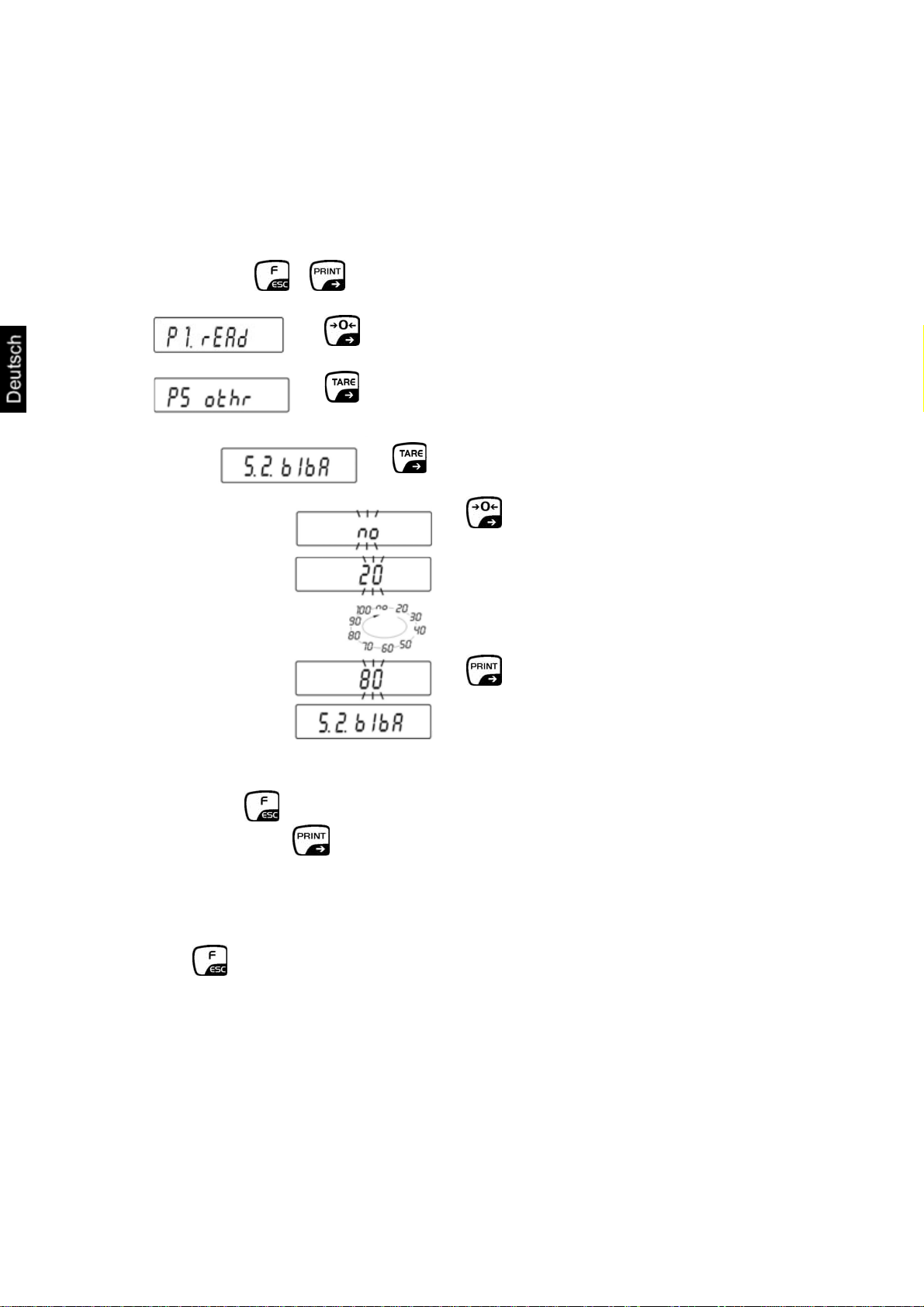

12.2 Intensität der Hinterleuchtung .............................................................................................. 30

12.3 Akustisches Signal bei Tastendruck.................................................................................... 31

PLE-BA-d-0812

3

12.4 AUTO-OFF - Automatische Abschaltung............................................................................. 32

12.5 Akku-Ladeoptionen................................................................................................................ 33

13 MENÜFUNKTION “P4 FUNC” - BETRIEBSARTEN ................................... 34

13.1 Einstellungen zur Funktion P4.1 FFun „ALL“ ..................................................................... 35

13.2 Stückzählen (Funktion P4.3 PcS).......................................................................................... 37

13.3 Wägen mit Toleranzbereich (Funktion P4.4 HiLo) .............................................................. 40

13.4 Prozentbestimmung (Funktionen P4.5 PrcA/ P4.6 Prcb) ................................................... 42

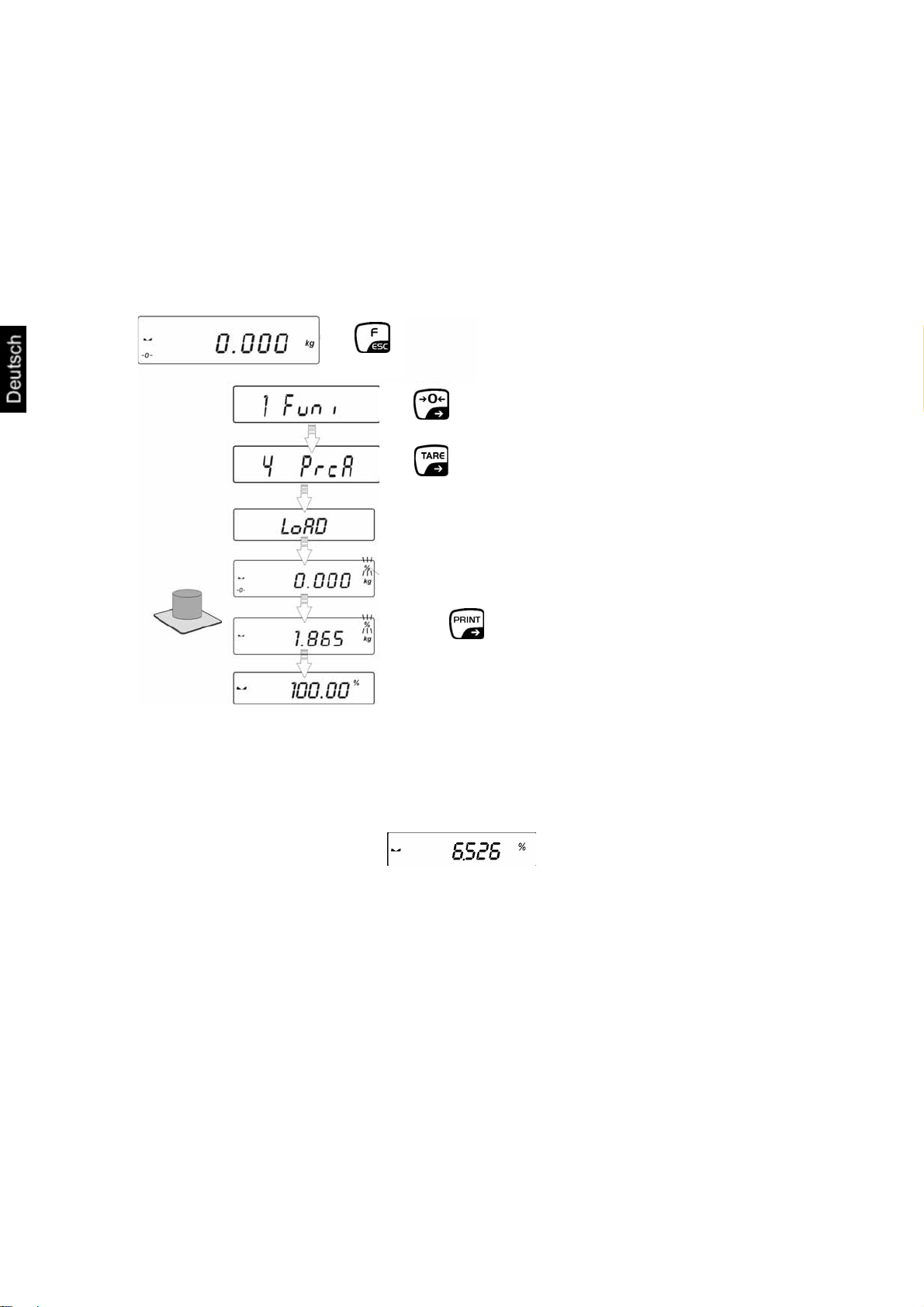

13.4.1 Ermittlung des Referenzgewichts durch Wägung (P4.5 PrcA)........................................ 42

13.4.2 Numerische Eingabe des Referenzgewichts (P4.6 Prcb) ............................................... 43

13.5 Automatisches Tarieren (Funktion P4.7 AtAr...................................................................... 44

13.6 Spitzenwertfunktion (P4.8 toP) ............................................................................................. 45

13.7 Summieren von Anzeigewerten(Funktion P4.9 Add).......................................................... 46

13.7.1 Aufruf zuletzt gespeichertem Anzeigewert ...................................................................... 48

13.8 Tierwägefunktion (P4.A AnLS).............................................................................................. 49

13.9 PRE-TARE Speicher (P4.b tArE) ........................................................................................... 50

14 DATENAUSGANG RS 232 C........................................................................ 52

14.1 Pinbelegung des Waagenausgangssteckers (Frontansicht)............................................. 52

14.2 Menüfunktion “ P2 Prnt ” - RS 232C Parameter................................................................. 53

14.2.1 Navigation im Menü ......................................................................................................... 53

14.2.2 Einstellung Datenausgabetyp „P2.1 Pr_n” ...................................................................... 54

14.2.3 Eingabe Minimalgewicht „P2.2 S_Lo”.............................................................................. 55

14.2.4 Einstellung Baudrate „P2.3 bAud” ................................................................................... 56

14.2.5 Parameter der RS232 –Schnittstelle „P2.4 S_rS” ........................................................... 56

14.3 Kommunikationsprotokoll / Fernsteuerbefehle .................................................................. 57

14.3.1 Rückmeldungen der Waage ............................................................................................ 57

14.4 Manuelle Ausgabe.................................................................................................................. 58

14.5 Kontinuierliche Ausgabe ....................................................................................................... 59

15 FEHLERMELDUNGEN ................................................................................. 60

16 WARTUNG, INSTANDHALTUNG, ENTSORGUNG ..................................... 60

16.1 Reinigen .................................................................................................................................. 60

16.2 Wartung, Instandhaltung ....................................................................................................... 60

16.3 Entsorgung ............................................................................................................................. 61

17 KLEINE PANNENHILFE ............................................................................... 61

4

PLE-BA-d-0812

PLE-BA-d-0812

5

1 Technische Daten

KERN PLE 200-3 PLE 2000-2

Wägebereich (Max) 200 g 2000 g
Ablesbarkeit (d) 0,001 g 0,01 g
Reproduzierbarkeit 0,002 g 0,02 g
Linearität ± 0,003 g ± 0,03 g
Empfohlenes Justiergewicht, nicht

beigegeben (Klasse)
Mindeststückgewicht bei

Stückzählung
Anwärmzeit 2 Stunden
Referenzstückzahlen bei

Stückzählung
Wägeeinheit g, ct
Einschwingzeit (typisch) 3 sec
Stromversorgung Netzadapter 220-240 V AC 50 Hz
Akku (serienmäßig) 6 x NIMH R6 (AA), Betriebsdauer mit Hinter-

leuchtung ca.35 h/Ladezeit ca. 10 h
Betriebstemperatur + 15° C …. + 30° C
Luftfeuchtigkeit max. 90 % (nicht kondensierend)

200 g (F1) 2 kg (F1)

> 1 mg

10, 20, 50, frei wählbar

Nutzbarer Wägeraum 150 x 138 x 60 mm
Gewicht kg (netto) 1,7kg
Schnittstelle RS 232C

6

PLE-BA-d-0812

1.1 Abmessungen PLE 200-3:

PLE 2000-2:

PLE-BA-d-0812

7

2 Konformitätserklärung

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-Mail: [e-mail]

Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

Konformitätserklärung

EC-Konformitätserklärung EC-Declaration of -Conformity

Déclaration de conformité EC-Declaración de Conformidad

EC­EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

D

GB

CZ

E

F

I

NL

P

PL

RUS

Konformitäts­erklärung
Declaration of
conformity
Prohlášení o
shode
Declaración de
conformidad
Déclaration de
conformité
Dichiarazione di
conformitá
Conformiteit­verklaring
Declaração de
conformidade
Deklaracja
zgodności

Заявление о
соответствии

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
We hereby declare that the product to which this declaration refers conforms
with the following standards.
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie
dotyczy, jest zgodny z poniższymi normami.

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

Electronic Balance: KERN PLE

Mark applied EU Directive Standards Title

2004/108/EC EN 55022: 2000 EMC

Date: 27.11.2007 Signature:

Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149

8

2006/95/EC EN 61010-1: 2004 Low Voltage

Gottl. KERN & Sohn GmbH
Management

PLE-BA-d-0812

3 Grundlegende Hinweise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge­gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä­gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei­chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk
beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüg­lich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage
könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeer­gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei­chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

3.3 Gewährleistung

Gewährleistung erlischt bei

• Nichtbeachten unserer Vorgaben in der Betriebsanleitung

• Verwendung außerhalb der beschriebenen Anwendungen

• Veränderung oder Öffnen des Gerätes

• Mechanische Beschädigung und Beschädigung durch Medien,

Flüssigkeiten, natürlichem Verschleiß und Abnützung

• Nicht sachgemäße Aufstellung oder elektrische Installation

• Überlastung des Messwerkes

PLE-BA-d-0812

9

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten
DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich­te und Waagen kalibriert werden (Rückführung auf das nationale Normal).

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Aus­packen auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung

Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport auf.
Für den Rücktransport ist nur die Originalverpackung zu verwenden.
Trennen Sie vor dem Versand alle angeschlossenen Kabel und losen/beweglichen
Teile.
Bringen sie evtl. vorgesehene Transportsicherungen an. Sichern Sie alle Teile z.B.
Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung.

6 Auspacken, Aufstellung und Inbetriebnahme

6.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver­lässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh­len.

10

PLE-BA-d-0812

Beachten Sie deshalb am Aufstellort folgendes:

• Waage auf eine stabile, gerade Fläche stellen;

• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben

der Heizung oder direkte Sonneneinstrahlung vermeiden;

• Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

• Erschütterungen während des Wägens vermeiden;

• Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

• Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge­bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät
ca. 2 Stunden bei Raumtemperatur.

• statische Aufladung von Wägegut, Wägebehälter vermeiden.

Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind
große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss
dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.

PLE-BA-d-0812

11

6.2.1 Transportsicherung entfernen

PLE 200-3

PLE 2000-2

12

PLE-BA-d-0812

6.2.2 Aufstellen

PLE 200-3

PLE 2000-2

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vor­geschriebenen Kreis befindet.

6.2.3 Lieferumfang

Serienmäßiges Zubehör:

• Waage

• Wägeplatte

• Netzgerät

• Windschutz

• Akku

• Betriebsanleitung

6.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span­nungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.

PLE-BA-d-0812

13

6.4 Akkubetrieb

Serienmäßig ist die Waage mit wiederaufladbaren NiMH R6 (AA) Akkus und Ste­ckernetzteil ausgerüstet.

Den Akku nur über das mitgelieferte Netzteil laden.

Während des erstmaligen Betriebs ist es sehr wichtig, die Akkus ca. 12 Stunden zu
laden. Danach die Akkus 3-mal komplett entladen (Displayanzeige und selbsttätige
Abschaltung beachten) und wieder aufladen. Wird dies durchgeführt, erhöht sich die
Lebensdauer des Akkus und es wird die Nennkapazität des Akkus erreicht.

Für den Akkubetrieb verfügt die Waage über einige Funktionen, die im Menü akti­viert oder deaktiviert werden kann, siehe Kap. 12.4.
Bei aktivierter AUTO-OFF Funktion schaltet sich die Waage zur Akkuschonung nach
5 Minuten ohne Lastwechsel automatisch ab.
Erscheint im Display das Symbol bzw. „bat lo“ beim Einschalten der Waage, ist
die Kapazität des Akkus bald erschöpft, Akku baldmöglichst laden.
Während des Ladevorgangs wird das Symbol alle 2 sec eingeblendet.

6.4.1 Batterieladezustandsanzeige

⇒ + gleichzeitig drücken

6.5 Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt­stelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von
KERN, diese sind optimal auf Ihre Waage abgestimmt.

6.6 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die
Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. 1 ) erreicht haben.
Die Waage muss für diese Anwärmzeit an die Stromversorgung ( Netzanschluss,
Akku oder Batterie ) angeschlossen sein.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel Justierung beachten.

14

PLE-BA-d-0812

6.6.1 Ein- und Ausschalten

Einschalten ON/OFF-Taste ca. 0,5 sec drücken.

Die Waage führt einen Selbsttest durch. Sobald die Gewichtsan­zeige erscheint, ist die Waage wägebereit

Ausschalten ON/OFF-Taste ca. 0,5 sec drücken.
Bevor die Anzeige erlischt, erscheint kurz -OFF-.

6.6.2 Stabilitäts-Anzeige

Erscheint im Display die Stabilitätsanzeige [ ] , ist die Waage in einem stabilen
Zustand. Bei instabilem Zustand verschwindet die [ ] –Anzeige.

6.6.3 Waage Null-Anzeige

Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null anzeigen, Taste

drücken. Die Waage beginnt mit der Rückstellung auf Null [ a ] .

7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je­de Waage – gemäß dem zugrundeliegenden physikalischen Wägeprinzip – am Auf­stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn
die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier­vorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie
bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue
Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb
periodisch zu justieren.

Vorgehen bei der Justierung:

Die Justierung sollte mit dem empfohlenen Justiergewicht durchgeführt werden.
( siehe Kap. 1 „Techn. Daten“).
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von 2 Stunden zur Sta­bilisierung ist erforderlich.

PLE-BA-d-0812

15

⇒ +

⇒

⇒

⇒

⇒

Der Gewichtswert des erforderlichen Justiergewichtes wird eingeblendet:

Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen und
PRINT-Taste drücken. Im Display erscheint CAL, die Justierung wird automatisch
gestartet.

Ist die Justierung beendet, erscheint unLoAd im Display

Justiergewicht abnehmen

• Zurück in den Wägemodus

Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu speichern und
in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren.

16

PLE-BA-d-0812

8 Bedienungselemente

8.1 Hinterleuchtetes Display

Sehr kontrastreiche Anzeige, die auch im Dunkeln abgelesen werden kann.

8.2 Tastaturübersicht

Taste Funktion im Bedienmodus

• Gerät ein-/Ausschalten

• Funktionstaste

• Waage nullstellen

• Datenausgabe

• Waage tarieren

PLE-BA-d-0812

17

8.3 Anzeigenübersicht

Nr. Anzeige Beschreibung

1. FIL

2. bAud

3. HiLo

4. rEPL

5. StAb

6. Auto

7. t1

8. toP

9. Add

10. AnLs

11. tArE

12. →0←

Filtereinstellung

RS 232 Schnittstellengeschwindigkeit

+/- Toleranz bezüglich Referenzgewicht

automatischer Display Ausdruck

Bei Erscheinen der Stabilitätsanzeige wird Aus­druck gestartet

Überwachung der Gewichtsanzeige auf 0

Automatische Abschaltung

Maximalgewichtsspeicherung

Symbol für Summieren

Symbol für Tierwägefunktion

Symbol für PRE-TARE Funktion (Taravorabzug)

Waage Null-Anzeige

13. [ ]

14. PCS

15. g (kg)

16.

17. Net

18.

19.

20.

Stabilitätsanzeige

Symbol für Betriebsart „Stückzählen“

Symbol für Betriebsart „Wiegen“

Kapazität des Akkus bald erschöpft ist.

Tara-Symbol

+/- Toleranz bezüglich Referenzgewicht Eingabe
der unteren Grenze oder Gewicht unterhalb der
Toleranz

+/- Toleranz bezüglich Referenzgewicht Gewicht
befindet sich innerhalb der vorgegebenen Grenzen

+/- Toleranz bezüglich Referenzgewicht Eingabe

der oberen Grenze oder Gewicht über der To­leranz

18

PLE-BA-d-0812

9 Das Menü

Die einzelnen Elemente des Menüsystems (Hauptmenüs, Untermenüs und Einstel­lungen) sind mit einer P-Nummer und einem Kürzel dargestellt.
Die Nummernkürzel zu den Menüs finden Sie in der nachfolgenden Liste der Menü­funktioen.

9.1 Liste der Menüfunktionen

P1 rEAd [Grundeinstellungen, siehe Kap. 11]

P1.1 FiL | 2 Filtereinstellungen
P1.2 Auto | YES Auto-Zero
P1.3 tArA | no Tarier-Funktion
P1.4 Fnnd | no Median Filter

P2 Prnt [RS 232 Parameter, siehe Kap. 14.2]

P2.1 Pr_n | StAb Einstellung Datenausgabetyp
P2.2 S_Lo | Eingabe Minimalgewicht
P2.3 bAud | 9600 Einstellung Baudrate
P2.4 S_rS | 8d1SnP Einstellung Übertragungsparameter

P3 Unit [Wägeeinheiten, siehe Kap. 10.4]

P3.1 StUn | kg Einstellung Standardwägeeinheit

P4 Func [Betriebsarten, siehe Kap. 13]

P4.1 FFun | ALL Auswahl aktivierter Betriebsarten
P4.2 Funi | No Wägeeinheitenumschaltung
P4.3 PcS | No Stückzählen
P4.4 HiLo | No Toleranzwägung
P4.5 PrcA | No Prozentwägung ( durch Wägung )
P4.6 Prcb | No Prozentwägung ( durch manuelle Eingabe )
P4.7 AtAr | No Automatisch tarieren
P4.8 toP | No Spitzenwertfunktion
P4.9 Add | No Summieren
P4.A AnLS | No Tierwägen
P4.b tArE | No PRE-TARE

P5 othr [Weitere nützliche Funktionen, siehe Kap. 12]

P5.1 bL | Auto Hinterleuchtung der Anzeige
P5.2 bLbt | 50 Intensität der Hinterleuchtung
P5.3 bEEP | YES Tastenton
P5.4 t1 | no AUTO-OFF
P5.5 CHr6 | no Abschaltung Akkuladefunktion

P6 CAL [Justierung, siehe Kap. 7]

P6.1 St_u | nicht dokumentiert
P6.2 uCAL | Justieren

PLE-BA-d-0812

19

9.2 Navigation im Menü

Tastaturübersicht im Menü:

Taste Funktion im Menü

+

+

Speichern / Rücksprung in den Wägemodus

Die vorgenommenen Änderungen im Waagenspeicher werden erst gesichert durch
den Abspeichervorgang.

• Einstieg ins Hauptmenü

• Numerische Eingabe des Taragewichts

• Zurück blättern

• Menüauswahl

• Änderung des Parameterwertes

• Erhöhung des Zahlenwerts einer Ziffer um „1“

• Untermenü/Parameter aufrufen

• Auswahl der Ziffer die verändert werden soll nach rechts

• Bestätigen/Speichern der Einstellungen

• Funktion verlassen, ohne die Einstellungen zu ändern

• Zurück ins Menü

Dazu ist die Taste mehrmals zu betätigen, bis Anzeige „SAVE“? erscheint.

Durch Drücken der Taste werden die vorgenommenen Änderungen abgespei­chert.

Zum Verwerfen der Änderungen die Taste drücken.
Danach erfolgt automatisch der Rücksprung in den Wägemodus.

20

PLE-BA-d-0812

10 Basisbetrieb

10.1 Ein- und Ausschalten

Einschalten ca. 0,5 sec drücken.

Die Waage führt einen Selbsttest durch. Sobald die Gewichtsan­zeige erscheint, ist die Waage wägebereit

Ausschalten ca. 0,5 sec drücken.
Bevor die Anzeige erlischt, erscheint kurz -OFF-.

10.1.1 Stabilitäts-Anzeige

Erscheint im Display die Stabilitätsanzeige [ ] , ist die Waage in einem stabilen
Zustand. Bei instabilem Zustand verschwindet die [ ] –Anzeige.

10.1.2 Waage Null-Anzeige

Sollte die Waage trotz entlasteter Waagschale nicht ganz genau Null anzeigen, Sta-

bilitätsanzeige abwarten und Taste drücken. Die Waage beginnt mit der Rück-

stellung auf Null, das Symbol a erscheint.
Nullstellen ist nur im Bereich ± 2% MAX möglich (Err2).

10.2 Einfaches Wägen

1. Wägegut auflegen

2. Warten, bis Stabilitätsanzeige [ ] erscheint

3. Wägeresultat ablesen.

10.3 Wägen mit Tara

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck oder durch nu­merischer Eingabe wegtarieren, damit bei nachfolgenden Wägungen das Nettoge­wicht des Wägegutes angezeigt wird.

10.3.1 Tarieren

Ö Wägebehälter auflegen und drücken. Die Nullanzeige und das Symbol

Net erscheinen.
Das Taragewicht bleibt so lange gespeichert, bis es gelöscht wird.
Hinweis:
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise
beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwie­gen).Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelas­tet ist. Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als
Minus-Anzeige.
Bei negativen Anzeigewerten oder Nullanzeige kann nicht tariert werden
(Err3).

PLE-BA-d-0812

21

10.3.2 Tara löschen

Ö Wage entlasten und –Taste drücken.

das Symbol Net erlischt, die Nullanzeige erscheint.

10.3.3 Numerische Eingabe des Taragewichts (PRE-TARE)

Ö Im Wägmodus und -Taste gleichzeitig drücken

Ö Mit der Taste die zu ändernde Stelle und mit der Taste die Ziffer

auswählen, die jeweils aktive Stelle blinkt

Ö Mit der Taste bestätigen. Das eingegebene Gewicht wird automatisch als

Taragewicht gespeichert, das Symbol Net und das Taragewicht mit negativem
Vorzeichen erscheinen.

Ö Gefüllten Behälter auf die Waage stellen. In der Anzeige erscheint das Netto-

gewicht.

Hinweis:
Die Waage kann bis zu 10 PRE-TARE Werte speichern, siehe Kap. 13.9

Tara löschen:

Ö Taste

22

drücken. Das Symbol Net erlischt, die Nullanzeige erscheint.

PLE-BA-d-0812

10.4 Standardwägeeinheit

Die selektierte Gewichtseinheit bleibt auch nach Trennung vom Netz bestehen.

⇒ +

⇒

⇒

⇒

Ö Taste erneut drücken, die aktuell eingestellte Wägeeinheit blinkt

⇐

g ⇔ ct

Ö Taste so oft drücken bis die gewünschte Wägeeinheit erscheint

⇒

Die Waage kehrt zurück ins Menü

Ö Taste wiederholt drücken bis „SAVE“? erscheint.

Mit der Taste die vorgenommenen Änderungen abspeichern.
Die Waage kehrt in den Wägemodus zurück, in der Anzeige erscheint die ein­gestellte Wägeeinheit.
Die eingestellte Gewichtseinheit bleibt auch nach Trennung vom Netz beste­hen

g

PLE-BA-d-0812

23

10.5 Temporäre Wägeeinheitenumschaltung (P4.2Funi)

Die wie folgt selektierte Gewichtseinheit bleibt nach Trennung vom Netz nicht beste­hen.
Voraussetzung: Funktion „P4.2 Funi” akitiviert (yes).

⇒

⇒

⇒

g ⇔ ct

⇒

g

24

PLE-BA-d-0812

⇒

11 Menüfunktion “P1 rEAd” Grundeinstellungen

Im Menü „P1 rEAd” lassen sich Geräteeinstellungen ändern und Funktionen aktivie­ren. Damit ist eine Anpassung an individuelle Wägebedürfnisse möglich.

11.1 Filtereinstellungen

Unter diesem Menüpunkt kann die Waage für bestimmte Umgebungsbedingungen
und Messzwecke angepasst werden.

Menü aufrufen:

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ so oft drücken, bis die gewünschte

Einstellung erscheint:
1 = Empfindlich und schnell

↓

4 = Unempfindlich aber langsam

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

25

11.2 Median Filter

Besonders nützlich bei Stößen oder Erschütterungen (Mittelwertbildung).

Menü aufrufen:

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒

⇒

⇒ so oft drücken, bis die gewünschte

Einstellung erscheint (no = aus, yes = ein)

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

26

PLE-BA-d-0812

11.3 Auto-Zero – Automatische Nullnachführung

Mit dieser Funktion werden kleine Gewichtsschwankungen automatisch tariert.
Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch
die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse
angezeigt werden! (z.B. langsames herausfliesen von Flüssigkeiten aus einem auf
der Waage befindlichen Behälter, Verdampfungsprozesse).
Bei Dosierungen mit kleinen Gewichtsschwankungen empfiehlt es sich daher, diese
Funktion auszuschalten.

Menü aufrufen:

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒

⇒

⇒ so oft drücken, bis die gewünschte Ein-

stellung erscheint (no = aus, yes = ein)

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit

bestätigen, um die vorgenommenen Änderungen zu spei-

chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

27

11.4 Tara-Funktion

Mit dieser Funktion können folgende Tara-Funktionen eingestellt werden:

AtAr Automatisches Tarieren eingeschaltet bleibt auch nach Trennung vom Netz

gespeichert (Beschreibung siehe Kap. 13.5)

no Automatisches Tarieren ausgeschaltet
tArF Letzter Tara-Wert wird gespeichert und bleibt auch bei Trennung vom Netz

erhalten. Beim Einschalten der Waage erscheint dieser als Minuswert mit dem
Symbol NET.

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒

⇒

⇒

⇒ so oft drücken, bis die gewünschte

Einstellung erscheint

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

28

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

12 Menüfunktion “P5 Othr” - Weitere nützliche Funktionen

Hier können Parameter gesetzt werden, die die Bedienung der Waage beeinflussen,
wie z.B. Hintergrundbeleuchtung und Tastentöne.

12.1 Hinterleuchtung der Anzeige

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ wiederholt drücken

⇒

⇒

⇒ so oft drücken, bis die gewünschte

Einstellung erscheint

⇒

no = Hinterleuchtung eingeschaltet
yes = Hinterleuchtung ausgeschaltet
Auto = Hinterleuchtung schaltet sich 10 Sekunden nach Erreichen eines

stabilen Wägewertes automatisch ab

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

PLE-BA-d-0812

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

29

12.2 Intensität der Hinterleuchtung

Um die Ablesbarkeit und den Energieverbrauch zu optimieren, kann die Intensität der
Hinterleuchtung von 0 bis 100 % angepasst werden. Niedere Intensität führt zu einer
verlängerten Akkulaufzeit.

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ wiederholt drücken

⇒

⇒

⇒ so oft drücken, bis die gewünschte Ein-

stellung erscheint

⇒

Ö Taste

Abfrage mit

wiederholt drücken bis die Abfrage „SAVE“? erscheint.

bestätigen, um die vorgenommenen Änderungen zu spei-

chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

30

PLE-BA-d-0812

12.3 Akustisches Signal bei Tastendruck

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ wiederholt drücken

⇒

⇒

⇒

⇒ so oft drücken, bis die gewünschte Ein-

stellung erscheint (no = aus, yes = ein)

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit

bestätigen, um die vorgenommenen Änderungen zu spei-

chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

31

12.4 AUTO-OFF - Automatische Abschaltung

Bei aktivierter AUTO-OFF Funktion schaltet sich die Waage zur Akkuschonung nach
5 Minuten ohne Lastwechsel automatisch ab.

Funktion

Einstellung

Netzbetrieb Akkubetrieb

t1 = no deaktiviert deaktiviert
t1 = YES aktiviert aktiviert
t1 = Auto deaktiviert aktiviert

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ wiederholt drücken

⇒

⇒ wiederholt drücken

⇒

⇒ so oft drücken, bis die gewünschte

Einstellung erscheint

⇒

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

32

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

12.5 Akku-Ladeoptionen

Bei Verwendung nicht wiederaufladbarer Batterien muss mit dieser Funktion die Ak­kuladefunktion „5.5 cHr6“ auf „no“ gesetzt werden. Bei Nichtbeachtung besteht Exp­losionsgefahr.

Ö Tasten + gleichzeitig drücken, „P1 rEAd“ erscheint

⇒ wiederholt drücken

⇒

⇒ wiederholt drücken

⇒

⇒ so oft drücken, bis die gewünschte Ein-

stellung erscheint

⇒

no Akkuladefunktion ausgeschaltet, Akkuladesymbol

wird nicht einge-

blendet. Beim Einschalten der Waage erscheint „bAtt“.

YES Akkuladefunktion eingeschaltet. Während des Ladevorgangs wird das

Symbol

alle 2 sec eingeblendet. Beim Einschalten der Waage er-

scheint „nImh“ (NiMH R6 Akkus).

PLE-BA-d-0812

33

13 Menüfunktion “P4 Func” - Betriebsarten

Im Menü „4.1.FFun“ können Funktionen ausgewählt werden, die der Bediener dann
zur Verfügung gestellt bekommt ohne jedes Mal ins Menü gehen zu müssen. Alle

aktivierten Betriebsarten können kann direkt über die Taste aufgerufen werden.
Menüaufruf:

⇒ Tasten + gleichzeitig drücken

⇒ wiederholt drücken

⇒

Direkt im Menü „4.1.FFun“ kann nur eine Funktion aktiviert werden.

 Soll nur eine Betriebsart über die Taste aufrufbar sein, einfach die ge-

wünschte Funktion mit Taste auswählen und mit Taste bestätigen.

 Sollen mehrere Betriebsarten über die Taste aufrufbar sein, die Funktion

„ALL“ mit Taste auswählen und mit Taste bestätigen. Die Auswahl wel­che Betriebsarten in „ALL“ hinterlegt sind, erfolgt im nächsten Kapitel 13.1.

⇒

⇒

34

PLE-BA-d-0812

Ö Einstellungen mit der Taste bestätigen. Es erfolgt der Rücksprung ins

Untermenü 4.1.FFun.

Zurück in den Wägemodus:

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit bestätigen, um die vorgenommenen Änderungen zu spei­chern und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

13.1 Einstellungen zur Funktion P4.1 FFun „ALL“

Hier wird die Auswahl der Menüpunkte getroffen, die dann mit der Taste aufgeru­fen werden können.

⇒

⇒ wiederholt drücken

⇒

⇒ auswählen

⇒ bestätigen

no = Funktion deaktiviert
YES = Funktion aktiviert

Diesen Vorgang für jede weitere verfügbare Betriebsart wiederholen.

Zurück in den Wägemodus:

Ö Taste wiederholt drücken bis die Abfrage „SAVE“? erscheint.

Abfrage mit Taste bestätigen, um die vorgenommenen Änderungen
zu speichern und in den Wägemodus zurückzukehren.

-oder-

PLE-BA-d-0812

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

35

Ö Im Wägemodus können nun alle aktivierten Betriebsarten über die

Taste aufgerufen werden:

Beispiel Aufruf Toleranzwägefunktion:

Im Wägemodus Taste drücken, die erste aktivierte Funktion erscheint:

⇒

⇒

Zurück in den Wägemodus mit

.

⇒

36

PLE-BA-d-0812

13.2 Stückzählen (Funktion P4.3 PcS)

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht,
die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zählen­den Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es
durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be­rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge­führt.
Hier gilt:

Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.

• Zählfunktion aufrufen

⇒

Mit Taste die gewünschte Referenzstückzahl auswählen.

• Referenzstückzahl 10, 20 oder 50

⇒

⇒

⇒

⇒

⇒

Ausgewählte Referenzstückzahl mit Taste bestätigen (z.B. 20)

PLE-BA-d-0812

37

• Referenz bilden

So viele Zählteile auflegen, wie die eingestellte Referenzstückzahl verlangt.

⇒

⇒

falls nötig tarieren

⇒

Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzähl-Modus
und zählt alle Teile, die sich auf der Wägeplatte befinden.

• bei Auswahl „frei wählbare Referenzstückzahl“ FrEE

⇒

⇒

⇒

38

− Mit Taste die zu ändernde Stelle auswählen

− Mit Taste die Ziffer auswählen

PLE-BA-d-0812

− Eingegebene Referenzstückzahl mit der Taste bestätigen

− Im Display erscheint „LoAd“

So viele Zählteile auf die Wägeplatte legen, wie die eingestellte Referenz-

−−

stückzahl verlangt, mit der Taste bestätigen.

− Referenzgewicht abnehmen. Die Waage befindet sich nun im Stückzähl­Modus und zählt alle Teile, die sich auf der Wägeplatte befinden

• Zurück in den Wägemodus

Taste wiederholt drücken

Hinweis:

Befinden sich beim Drücken der Taste keine Teile auf der Wägeplatte , er­scheint kurz „Lo“ im Display und die Anzeige der Waage kehrt automatisch in den
Wägemodus zurück.
Ist das Stückgewicht kleiner als die Ablesbarkeit (d) erscheint die Fehlermeldung

-Err5- und die Anzeige der Waage kehrt ebenfalls automatisch in den Wägemodus
zurück.

PLE-BA-d-0812

39

13.3 Wägen mit Toleranzbereich (Funktion P4.4 HiLo)

Beim Wägen mit Toleranzbereich sind ein oberer und unterer Grenzwert individuell
programmierbar. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren
zeigt die Waage die Über- oder Unterschreitung der Grenzwerte mit der eingeblende­ten Toleranzmarke an.

Die Toleranzmarken (Min, Ok, Max) im oberen Teil der Anzeige zeigen an, ob das
Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
Die Toleranzmarken sind nur während der Betriebsart Toleranzwägung in Betrieb,
sonst sind sie nicht sichtbar.

Die Toleranzmarke liefert folgende Information:

OK

Min

Min

OK

Max

Min

Ok

Max

• Funktion aufrufen

0.000

Wägegut unterhalb unterer Toleranzgrenze
Wägegut im Toleranzbereich
Wägegut oberhalb oberer Toleranzgrenze

⇒

g

⇒

⇒

40

⇒

PLE-BA-d-0812

• untere Toleranzgrenze „Min“ setzen

Min

Min

000.000

− Mit die zu ändernde Stelle auswählen, die jeweils aktive Stelle blinkt

− Mit die Ziffer auswählen

− Mit die eingegebene untere Toleranzgrenze bestätigen

• obere Toleranzgrenze „Max“ setzen

Max

000.000

− Mit die zu ändernde Stelle auswählen, die jeweils aktive Stelle blinkt

− Mit die Ziffer auswählen

000.850

Max

002.854

− Mit die eingegebene obere Toleranzgrenze bestätigen

Min

a

Die Waage befindet sich nun im Kontrollwäge-Modus. Wägegut auflegen, die Tole­ranzkontrolle wird gestartet.

• Zurück in den Wägemodus

Taste wiederholt drücken

Hinweis:

Bei unzulässigen Eingaben, wie z.B. untere Toleranzgrenze größer als obere Tole­ranzgrenze gibt die Waage eine Fehlermeldung (-lo-)aus und kehrt automatisch in
den Wägemodus zurück.

0.000

PLE-BA-d-0812

41

13.4 Prozentbestimmung (Funktionen P4.5 PrcA/ P4.6 Prcb)

Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein
Referenzgewicht.

13.4.1 Ermittlung des Referenzgewichts durch Wägung (P4.5 PrcA)

⇒

⇒

⇒

Referenzgewicht auflegen

⇒ Mit bestätigen

Gewicht wird als Referenz (100%) übernommen

Referenzgewicht abnehmen. Die Waage befindet sich nun im Prozentbestimmungs­Modus.
Wägegut auflegen, der Prozentwert zum Referenzkörper wird im Display angezeigt:

42

PLE-BA-d-0812

13.4.2 Numerische Eingabe des Referenzgewichts (P4.6 Prcb)

• Funktion aufrufen

⇒

⇒

⇒

• Referenz bilden

− Mit der blinkenden Anzeige werden Sie zur Eingabe des Referenzgewichts
aufgefordert

⇒

− Mit Taste die zu ändernde Stelle auswählen, die jeweils aktive Stelle
blinkt.

⇒

− Mit Taste die Ziffer auswählen

− Mit Taste das eingegebene Referenzgewicht bestätigen

Die Waage befindet sich nun im Prozentbestimmungs-Modus. Wägegut auflegen, der
Prozentwert zum Referenzkörper wird im Display angezeigt:

• Zurück in den Wägemodus

Taste wiederholt drücken

PLE-BA-d-0812

43

13.5 Automatisches Tarieren (Funktion P4.7 AtAr

Diese Funktion ist für schnelle Bestimmungen des Nettogewichts zu verwenden,
wenn sich die Taralast bei jeder Wägung ändert.

• Funktion aufrufen

⇒

⇒

⇒

1. Wägebehälter auflegen

2. Das Behältergewicht wird automatisch als Taragewicht gespeichert, die
Nullanzeige und Symbol NET erscheinen

3. Wägegut einwägen und Resultat ablesen

4. Wägegut und Behälter entfernen

5. Nächsten Wägebehälter aufstellen, Schritt 2 – 4 wiederholen.

• Zurück in den Wägemodus

Taste

wiederholt drücken

Hinweis :
Es ist darauf zu achten, dass die Eingabe des Minimalgewichts ( Einstellung siehe
Kap. 14.2.3) kleiner ist als das Gewicht des Wägebehälters, sonst wird der Wägebe­hälter nicht automatisch tariert.

44

PLE-BA-d-0812

13.6 Spitzenwertfunktion (P4.8 toP)

Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an.

⇒

⇒

⇒

Die Waage befindet sich nun im Spitzenwert-Modus, das Symbol „Max“ wird einge­blendet.

Max

a

Ö Wägeplatte belasten. Der höchste Lastwert wird angezeigt.

Ö Der Spitzenwert bleibt solange im Display stehen, bis die Taste gedrückt

wird. Danach ist die Waage für weitere Messungen bereit.

• Zurück in den Wägemodus

Taste wiederholt drücken.

0.000

PLE-BA-d-0812

45

13.7 Summieren von Anzeigewerten(Funktion P4.9 Add)

Beliebig viele Einzelwägungen werden automatisch zu einer Gesamtsumme addiert,
zum Beispiel alle Einzelwägungen einer Charge.
Nach erfolgter Stillstandskontrolle ( ) wird der Wägewert automatisch an den opti­onalen Drucker ausgegeben. Der Anzeigewert wird in den Summenspeicher addiert.
Anschließend erfolgt die automatische Tarierung. Dieser Vorgang wiederholt sich für
jede Probe, die nachfolgend auf die Waagschale gelegt wird. Nach Beendigung der
letzten Einzelwägungen erscheint die Gesamtsumme (“TOTAL=”) durch Drücken der
[ON/OFF]-Taste.

• Funktion aufrufen

⇒

⇒

⇒

Ö Gewicht A auflegen

Ö Nach erfolgter Stillstandskontrolle ( ) Taste drücken. Der Anzeigewert wird

in den Summenspeicher addiert (Symbol „▲” rechts oben wird eingeblendet) und
an den optionalen Drucker ausgegeben.

Ö Gewicht abnehmen, die Waage geht auf Null zurück

Ö Gewicht B auflegen

Ö Nach erfolgter Stillstandskontrolle ( ) Taste drücken. Die Summe beider

Wägungen erscheint (Symbol „▲” rechts oben wird eingeblendet). Das Ergebnis
wird an den optionalen Drucker ausgegeben.

46

PLE-BA-d-0812

Ö Wägen Sie nach Bedarf weitere Teile wie vorhergehend beschrieben ein. Beach-

ten Sie, dass die Waage zwischen den einzelnen Wägungen entlastet werden
muss. Dieser Vorgang kann so oft wiederholt werden bis der Anzeigebereich
der Waage erschöpft ist (Anzeige „5-FULL“).

Ö Nach Beendigung der letzten Einzelwägung wird die Gesamtsumme (TOTAL) aus

allen Wägungen nach erneutem Drücken von an den optionalen Drucker
ausgegeben.

(1) 1.912 kg
(2) 1.912 kg

------------------------------­TOTAL: 3.824 kg

Wird nach Drücken von im Display „P“ eingeblendet ist die Waage für einen wei­teren Summiervorgang bereit.

Wird nach Drücken von im Display „unLoAd“ eingeblendet, Wägeplatte entlas­ten und Nullanzeige mit Symbol „P abwarten. Dann ist die Waage für einen weiteren
Summiervorgang bereit.

• Zurück in den Wägemodus

Taste drücken, ESC erscheint.

Mit Taste zurück in den Wägemodus oder mit Taste zurück in den Sum­miermodus.

PLE-BA-d-0812

47

13.7.1 Aufruf zuletzt gespeichertem Anzeigewert

Bei Unterbrechung des Summierprozesses z.B. nach Trennung vom Netz, kann der
zuletzt gespeicherte Anzeigewert wie folgt aufgerufen werden:

⇒

⇒

⇒

Wird nach Drücken von im Display „P“ eingeblendet ist die Waage für einen
weiteren Summiervorgang bereit.

Wird nach Drücken von im Display „unLoAd“ eingeblendet, Wägeplatte entlas­ten und Nullanzeige mit Symbol „P abwarten. Dann ist die Waage für einen weiteren
Summiervorgang bereit.

• Zurück in den Wägemodus

Taste drücken, ESC erscheint.

Mit Taste zurück in den Wägemodus oder mit Taste zurück in den Summ­miermodus.

48

PLE-BA-d-0812

13.8 Tierwägefunktion (P4.A AnLS)

Nutzen Sie diese Funktion ist für die Wägung unruhiger Wägegüter (z.B. Tiere) oder
bei starken Erschütterungen. Die Waage ermittelt während einer Zeitspanne Ge­wichtswerte und errechnet daraus einen Mittelwert.

Funktion aufrufen

⇒

⇒

⇒

Ö Mit Taste die Zeitspanne (sec) für die Mittelwertsbildung auswählen

⇒

⇒

⇒

⇒

⇒

⇒

⇒

Ö Auswahl mit der Taste bestätigen

Ö Wägegut auf die Waage aufbringen. Nach Überschreitung des Minimalgewichts

(siehe Kap. 14.2.3) wird die Wägung automatisch gestartet.
Während der Wägung erscheinen in der Anzeige horizontale Segmente, an­schließend wird das Resultat mit dem Symbol „OK“ angezeigt.

Ö Waage entlasten, um eine neue Wägung durchführen zu können.

• Zurück in den Wägemodus

Taste wiederholt drücken

PLE-BA-d-0812

49

13.9 PRE-TARE Speicher (P4.b tArE)

• Funktion aufrufen
⇒

⇒

⇒

⇒

• Eingabe PRE-TARE Wert

Ö Mit der Taste die zu ändernde Stelle und mit der Taste die Ziffer

auswählen, die jeweils aktive Stelle blinkt.

Ö Mit der Taste bestätigen.

Entweder

Ö Taste erneut drücken. Das eingegebene Gewicht wird automatisch als

Taragewicht gespeichert, das Symbol Net und das Taragewicht mit negativem
Vorzeichen erscheinen.

oder

Ö Zur Eingabe weiterer PRE-TARE Werte Taste drücken, “tArE 1“ er-

scheint. PRE-TARE Wert für “ tArE 1“ wie zuvor beschrieben eingeben. Weite­re PRE-TARE Werte können in „tArE 2“ usw. gespeichert werden.

50

PLE-BA-d-0812

• Aufruf PRE-TARE Wert

⇒

⇒

⇒

⇒ , bzw. mit Taste weitere Werte abrufen („tArE 2“ usw.)

Ö Mit der Taste bestätigen. Das Symbol Net und das gespeicherte Tarage-

wicht mit negativem Vorzeichen erscheinen.

PLE-BA-d-0812

51

14 Datenausgang RS 232 C

Technische Daten:

• Baudrate -2400 - 38400 Baud

• Datenbits -7, 8

• Stoppbits -1, 2

• Paritätsbit -no, even, odd

• Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entspre-

chenden KERN- Schnittstellenkabel (max. 2m) sichergestellt

Übertragungsmodi:

• Manuell nach Betätigen der PRINT-Taste

• Kontinuierlich, nach Einstellung

• Automatisch nach Stabilitätsanzeige

• Auf Anforderung durch externes Gerät (Fernsteuerbefehle, siehe Kap. 14.3)

Ausgabebedingungen:

• stable – Ausgabe bei stabilem Wägewert

• any – fortlaufende Ausgabe nach Betätigen der PRINT-Taste

(Kennzeichen im Ausdruck: <?>)

14.1 Pinbelegung des Waagenausgangssteckers (Frontansicht)

5 1

Pin 2: Receive data
Pin 3: Transmit data
Pin 5: Signal ground

9 6

52

PLE-BA-d-0812

14.2 Menüfunktion “ P2 Prnt ” - RS 232C Parameter

Menü-Übersicht:

P2.1 Pr_n Einstellung Datenausgabetyp

P2.2 S_Lo Eingabe Minimalgewicht

P2.3 bAud Einstellung Baudrate

P2.4 S_rS Einstellung Übertragungsparameter

14.2.1 Navigation im Menü

Ö Im Wägmodus

und -Taste gleichzeitig drücken, der erste Menüpunkt

„P2 Prnt“ erscheint

Ö Taste

drücken, „P2 Prnt“ erscheint

Ö Mit Taste bestätigen, das erste Untermenü „2.1 Pr_n“ erscheint

Ö Zur weiteren Auswahl Taste solange drücken bis die gewünschte Einstel-

lung erscheint

2.1 Pr_n →2.2 S_Lo →2.2 Pr_n → 2.3 bAud →P2.4 S_rS

Ö Taste drücken, die aktuelle Einstellung blinkt

Ö Taste solange drücken bis die gewünschte Einstellung erscheint

Ö Einstellung mit bestätigen. Die Waage kehrt zurück ins Menü. Falls ge-

wünscht Einstellungen an weiteren Menüpunkten wie zuvor beschrieben vor­nehmen.

Zurück in den Wägemodus

Ö Taste

Abfrage mit

wiederholt drücken bis die Abfrage „SAVE“? erscheint.

bestätigen, um die vorgenommenen Änderungen zu speichern

und in den Wägemodus zurückzukehren.

-oder-

drücken, um ohne zu Speichern in den Wägemodus zurückzukehren

PLE-BA-d-0812

53

14.2.2 Einstellung Datenausgabetyp „P2.1 Pr_n”

⇒

⇒

⇒

⇒

noStAb sofortige Datenausgabe, auch wenn nicht stabil ( PRINT-Taste )
StAb Datenausgabe, wenn Wägewert stabil ist ( PRINT-Taste )
rEPL Automatik Ausgabe-Funktion ( siehe Kap. 14.2.3 )
CntA kontinuierliche Ausgabe in der Standardwägeeinheit
Cntb kontinuierliche Ausgabe in der aktuellen Wägeeinheit

54

PLE-BA-d-0812

14.2.3 Eingabe Minimalgewicht „P2.2 S_Lo”

Das Minimalgewicht hat Einfluss auf folgende Funktionen:

Automatisches tarieren ( Kap.13.5):

Um diese Funktion auszuführen, muss das Gewicht auf der Wägeplatte unter den
eingegebenen Gewichtswert gesunken sein, um danach wieder ein größeres Ge­wicht automatisch tarieren zu können.

Automatik Ausgabe-Funktion „rEPL“ ( Kap. 14.2.2):

Es wird ein Wägewert automatisch ausgegeben, wenn der aktuelle Wägewert über
dem eingegebenen Gewichtswert liegt. Der nächste Wägewert wird erst ausgegeben,
wenn zwischenzeitlich der Wägewert unter den eingegebenen Gewichtswert gesun­ken ist.

Tierwägen siehe Kap. 13.8

Nach Überschreitung des Minimalgewichts wird die Wägung automatisch gestartet.

⇒

⇒

⇒

⇒

⇒

⇒

PLE-BA-d-0812

55

14.2.4 Einstellung Baudrate „P2.3 bAud”

⇒

⇒

⇒

⇒

14.2.5 Parameter der RS232 –Schnittstelle „P2.4 S_rS”

⇒

⇒

⇒

⇒

56

7d2SnP : 7 Datenbit, 2 Stopbit, keine Parität
7d1SEP : 7 Datenbit, 1 Stopbit, EVEN Parität
7d1SoP : 7 Datenbit, 1 Stopbit, ODD Parität
8d1SnP : 8 Datenbit, 1 Stopbit, keine Parität
8d2SnP : 8 Datenbit, 2 Stopbit, keine Parität
8d1SEP : 8 Datenbit, 1 Stopbit, EVEN Parität
8d1SoP : 8 Datenbit, 1 Stopbit, ODD Parität

PLE-BA-d-0812

14.3 Kommunikationsprotokoll / Fernsteuerbefehle

Anweisung Fernsteuerbefehle

Z

T

S

SI

SU

SUI

C1

C0

CU1

CO1

PC

Gewichtsanzeige auf Null setzen

Tarieren

Stabilen Gewichtswert in Standardwägeeinheit senden

Gewichtswert sofort in Standardwägeeinheit senden

Stabilen Gewichtswert in aktueller Wägeeinheit senden

Gewichtswert sofort in aktueller Wägeeinheit senden

Kontinuierliche Übertragung in Standardwägeeinheit einschalten

Kontinuierliche Übertragung in Standardwägeeinheit ausschalten

Kontinuierliche Übertragung in aktueller Wägeeinheit einschalten

Kontinuierliche Übertragung in aktueller Wägeeinheit ausschalten

Senden aller implementierten Anweisungen

Jede Anweisung ist mit CR LF abzuschließen.

14.3.1 Rückmeldungen der Waage

Anweisung Rückmeldungen der Waage

XX_

XX_A CR LF

XX_D CR LF

XX_I CR LF

XX _ ^ CR LF

XX _ v CR LF

XX _ E CR LF

Anweisung

Anweisung akzeptiert und wird ausgeführt

Anweisung abgeschlossen ( erscheint nur nach XX_A )

Anweisung erhalten, kann aber nicht ausgeführt werden

Anweisung erhalten, aber time overflow Fehler aufgetreten

Anweisung erhalten, aber Unterlast

Fehler während der Ausführung, Zeitüberschreitung für stabilen
Wägewert überschritten

PLE-BA-d-0812

57

Datensatzformat :

1-3 4 5 6 7-15 16 17 18 19

Anweisung

Stabilitäts Anzeiger : [Leerzeichen], wenn stabil
[?] wenn nicht stabil
[^] wenn Überlast
[v] wenn Unterlast
Vorzeichen : [Leerzeichen] wenn positiv
[-], wenn negativ
Gewicht : 9 Zeichen, rechtsbündig
Einheit : 3 Zeichen, linksbündig
Anweisung : 3 Zeichen, linksbündig

14.4 Manuelle Ausgabe

Der Benutzer kann durch Drücken der PRINT-Taste die Ausgabe manuell starten
(Einstellungen siehe Kapitel 14.2.2).

Datensatzformat :

1 2 3 4 - 12 13 14 - 16 17 18

Stabilitätsanzeiger

Leerzeichen

Vorzeichen

Gewicht

Leerzeichen

Einheit

CR

LF

Stabilitätsanzeiger

Leerzeichen

Vorzeichen

Stabilitäts Anzeiger : [Leerzeichen], wenn stabil
[?] wenn nicht stabil
[^] wenn Überlast
[v] wenn Unterlast
Vorzeichen : [Leerzeichen] wenn positiv
[-], wenn negativ
Gewicht : 9 Zeichen, rechtsbündig
Einheit : 3 Zeichen, linksbündig

58

Gewicht

Leerzeichen

Einheit

CR

PLE-BA-d-0812

LF

14.5 Kontinuierliche Ausgabe

Die Waage kann in einem Modus für kontinuierliche Ausgabe der Wägeergebnisse
betrieben werden. Dieser Modus kann durch Befehle über die RS232 ein- und aus­geschaltet werden. (Einstellungen siehe Kapitel 14.2.2).

 C1 CR LF - Kontinuierliche Übertragung in Standardwägeeinheit ein
 C0 CR LF - Kontinuierliche Übertragung in Standardwägeeinheit aus

Datensatzformat :

1 2 3 4 5 6

7-

15

16 17 18 19 20 21

S

 CU1 CR LF - Kontinuierliche Übertragung in aktueller Wägeeinheit ein
 CU0 CR LF - Kontinuierliche Übertragung in aktueller Wägeeinheit aus

Datensatzformat :

1 2 3 4 5 6

S

I

U

Leerzeichen

I

Stabilitätsanzeiger

Leerzeichen

Vorzeichen

7-

15

Gewicht

Leerzeichen

16 17 18 19 20 21

Einheit

CR

CR

LF

LF

Stabilitätsanzeiger

Stabilitäts Anzeiger : [Leerzeichen], wenn stabil
[?] wenn nicht stabil
[^] wenn Überlast
[v] wenn Unterlast
Vorzeichen : [Leerzeichen] wenn positiv
[-], wenn negativ
Gewicht : 9 Zeichen, rechtsbündig
Einheit : 3 Zeichen, linksbündig

PLE-BA-d-0812

Leerzeichen

Vorzeichen

Gewicht

Leerzeichen

Einheit

59

15 Fehlermeldungen

Err2

Err3

Err4

Err5

Err7

Err8

NULL

FULL2

LH

5-FULL

Wert außerhalb des Nullbereichs

Wert außerhalb des Tarierbereichs
Justiergewicht außerhalb des zulässigen Bereichs ( +-1% für Jus-

tiergewicht )
Stückgewicht kleiner als Ablesbarkeit

Abschaltzeit war zu kurz ( sollte über 3 Sekunden sein )

Eingabe außerhalb des zulässigen Bereichs

Tarierung / Nullstellen kann nicht ausgeführt werden

Wägebereich überschritten
Startgewichts-Fehler: Das Gewicht auf der Wägeplatte liegt au-

ßerhalb der zulässigen Toleranz von 10%
Anzeigebereich beim Summieren überschritten

16 Wartung, Instandhaltung, Entsorgung

16.1 Reinigen

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.

Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern
nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine
Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch
nach.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.

Verschüttetes Wägegut sofort entfernen.

16.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.

60

PLE-BA-d-0812

16.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa­lem oder regionalem Recht des Benutzerortes durchzuführen.

17 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.

Hilfe:

Störung Mögliche Ursache

Die Gewichtsanzeige
leuchtet nicht.

Die Gewichtsanzeige ändert
sich fortwährend

Das Wägeergebnis ist
offensichtlich falsch

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.

• Die Waage ist nicht eingeschaltet.

• Die Verbindung zum Netz ist unterbrochen (Netz-

kabel nicht eingesteckt/defekt).

• Die Netzspannung ist ausgefallen.

• Die Batterien/ Akkus sind falsch eingelegt oder

leer

• Es sind keine Batterien / Akkus eingelegt.

• Luftzug/Luftbewegungen

• Vibrationen des Tisches/Bodens

• Die Wägeplatte hat Berührung mit Fremdkörpern.

• Elektromagnetische Felder/ Statische Aufla-

dung(anderen Aufstellort wählen/ falls möglich stö­rendes Gerät ausschalten)

• Die Waagenanzeige steht nicht auf Null

• Die Justierung stimmt nicht mehr.

• Es herrschen starke Temperaturschwankungen.

• Die Anwärmzeit wurde nicht eingehalten.

• Elektromagnetische Felder / Statische Aufladung

(anderen Aufstellort wählen / falls möglich, stören­des Gerät ausschalten )

PLE-BA-d-0812

61
