KERN Platform balances DE series Standard balances DE-A series, 2 g, 24000 g, DE 24K2A User guide [fr]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-Mail: info@kern­sohn.com

Tel: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Mode d’emploi
Balance plate-forme

KERN DE

Version 5.6

03/2013
F

DE-BA-f-1356

2

F

KERN DE

Version 5.6 03/2013

Mode d'emploi
Balance plate-forme

Sommaire

1 Caractéristiques techniques ..................................................................... 4

2 Indications fondamentales (généralités) ................................................ 11

2.1 Utilisation conforme aux prescriptions ........................................................................... 11

2.2 Utilisation inadéquate ........................................................................................................ 11

2.3 Garantie ............................................................................................................................... 11

2.4 Vérification des moyens de contrôle ............................................................................... 12

3 Directives fondamentales de sécurité .................................................... 12

3.1 Observez les indications du mode d´emploi ................................................................... 12

3.2 Formation du personnel .................................................................................................... 12

4 Transport et stockage .............................................................................. 12

4.1 Contrôle à la réception de l´appareil ................................................................................ 12

4.2 Emballage / réexpédition ................................................................................................... 12

5 Déballage, installation et mise en service ............................................. 13

5.1 Lieu d´installation, lieu d´utilisation ................................................................................. 13

5.2 Déballage ............................................................................................................................ 13

5.2.1 Implantation .......................................................................................................................... 13

5.2.2 Fournitures ........................................................................................................................... 13

5.2.3 Implantation .......................................................................................................................... 14

5.3 Branchement secteur......................................................................................................... 14

5.4 Fonctionnement sur piles / sur accu (en option) ............................................................ 14

5.5 Raccordement d’appareils périphériques ....................................................................... 15

5.6 Première mise en service .................................................................................................. 15

5.7 Ajustage .............................................................................................................................. 15

5.8 Ajustage .............................................................................................................................. 15

6 Commande ................................................................................................ 17

6.1 Vue d’ensemble des affichages ........................................................................................ 17

6.2 Pesage ................................................................................................................................. 17

6.3 Tarage .................................................................................................................................. 18

6.4 Fonction PRE-Tare ............................................................................................................. 18

6.5 Pesées plus / moins ........................................................................................................... 18

6.6 Comptage de pièces .......................................................................................................... 19

6.7 Pesées nettes total ............................................................................................................. 19

6.8 Pesées en pourcentage ..................................................................................................... 20

6.9 Unités de pesée (Unit) ....................................................................................................... 21

6.10 Eclairage du fond de l’écran d’affichage ......................................................................... 23

6.11 Fonction de peséee des animaux ..................................................................................... 24

DE-BA-f-1356

3

7 Réglages ................................................................................................... 25

7.1 Appel de la structure du menu .......................................................................................... 25

7.2 Quitter la structure du menu ............................................................................................. 26

7.3 Dosage et mise au point du zéro ...................................................................................... 26

7.4 Sélection du poids d’ajustage .......................................................................................... 27

7.5 Interface RS232C ................................................................................................................ 28

7.5.1 Mode de transfert des données ........................................................................................... 28

7.5.2 Taux Baud ............................................................................................................................ 29

7.6 Sélection édition sur imprimante ..................................................................................... 30

7.7 Retour aux réglages d’usine ............................................................................................. 31

8 Sortie de données RS 232 C .................................................................... 32

8.1 Caractéristiques techniques ............................................................................................. 32

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal) ................ 32

8.3 Description du transfert des données ............................................................................. 32

8.3.1 Pr PC .................................................................................................................................... 32

8.3.2 AU Pr ................................................................................................................................... 33

8.3.3 AU PC ................................................................................................................................. 33

8.3.4 rE Cr .................................................................................................................................... 34

8.4 Edition sur imprimante à code à barres ........................................................................... 35

9 Maintenance, entretien, élimination ....................................................... 36

9.1 Nettoyage ............................................................................................................................ 36

9.2 Maintenance, entretien ...................................................................................................... 36

9.3 Elimination .......................................................................................................................... 36

10 Aide succincte en cas de panne ............................................................. 37

DE-BA-f-1356

4

KERN

DE6K0.5A

DE6K1D

DE12K1A

Lisibilité (d)

0,5 g

1 g / 2 g

1 g

Plage de pesée (max)

6 kg

3 kg / 6 kg

12 kg

Poids minimal par pièce

1 g

2 g

2 g

Reproductibilité

0,5 g

1 g / 2 g

1g

Linéarité

± 1,5 g

± 3 g / 6 g

3 g

temps de préchauffage

30 minutes

10 minutes

30 minutes

Quantités de pièces de
référence en comptage du
nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

6 kg

(M1)

6 kg
(M1)

12 kg

(M1)

Essai de stabilité (typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

318 x 308 x 75

318 x 308 x 75

318 x 308 x 75

Poids kg (net)

5 5 5

1 Caractéristiques techniques

DE-BA-f-1356

5

KERN

DE15K0.2D

DE15K2D

DE24K2A

Lisibilité (d)

0,2 g / 0,5 g

2 g / 5 g

2 g

Plage de pesée (max)

6 kg / 15 kg

6 kg / 15 kg

24 kg

Poids minimal par pièce

400 mg

4 g

4 g

Reproductibilité

0,2 g / 0,5 g

2 g / 5g

2 g

Linéarité

± 0,8 g / 2 g

± 6 g / 15 g

± 6 g

temps de préchauffage

2 heures

10 minutes

30 minutes

Quantités de pièces de
référence en comptage du
nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

15 kg

(F2)

15 kg

(M1)

20 kg

(M1)

Essai de stabilité (typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (L x P x H) mm

318 x 308 x 85

318 x 308 x 75

Poids kg (net)

7,5

5

DE-BA-f-1356

6

KERN

DE35K0.5D

DE35K5D

DE35K5DL

Lisibilité (d)

0,5 g / 1 g

5 g / 10 g

Plage de pesée (max)

15 kg / 35 kg

15 kg / 35 kg

Poids minimal par pièce

1 g

10 g

Reproductibilité

0,5 g / 1g

5 g / 10 g

Linéarité

± 2 g / 4 g

± 15 g / 30 g

temps de préchauffage

2 heures

10 minutes

Quantités de pièces de
référence en comptage du
nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids
d’ajustage“ au chap. 7.4

30 kg

(F2)

30 kg

(M1)

Essai de stabilité (typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

318 x 308 x 85

318 x 308 x 75

522 x 403 x 90

Poids kg (net)

7,5 4 16

DE-BA-f-1356

7

KERN

DE60K1D

DE60K1DL

DE60K5A

Lisibilité (d)

1 g / 2 g

5 g

Plage de pesée (max)

30 kg / 60 kg

60 kg

Poids minimal par pièce

2 g

10 g

Reproductibilité

1 g / 2 g

5 g

Linéarité

± 4 g / 8 g

± 15 g

temps de préchauffage

2 heures

30 minutes

Quantités de pièces de
référence en comptage du
nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

60 kg

(F2)

60 kg

(M1)

Essai de stabilité (typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

318 x 308 x 85

522 x 406 x 100

318 x 308 x 75

Poids kg (net)

7,5

16

5

DE-BA-f-1356

8

KERN

DE60K10D

DE60K10DL

DE120K10A

Lisibilité (d)

10 g / 20g

10 g

Plage de pesée (max)

30 kg / 60 kg

120 kg

Poids minimal par pièce

20 g

20 g

Reproductibilité

10 g / 20 g

10 g

Linéarité

± 30 g / 60 g

± 30 g

temps de préchauffage

10 minutes

30 minutes

Quantités de pièces de
référence en comptage du
nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

60 kg

(M1)

60 kg

(M1)

120 kg

(M1)

Essai de stabilité (typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

318 x 308 x 75

522 x 403 x 90

318 x 308 x 75

Poids kg (net)

5

16

5

DE-BA-f-1356

9

KERN

DE150K2D

DE150K2DL

DE150K20D

DE150K20DL

Lisibilité (d)

2 g / 5g

20 g / 50 g

20 g / 50 g

Plage de pesée (max)

60 kg / 150 kg

Poids minimal par pièce

4 g

40 g

40 g

Reproductibilité

2 g / 5 g

20 g / 50 g

Linéarité

± 8 g / 20 g

± 60 g / 150 g

temps de préchauffage

2 heures

10 minutes

Quantités de pièces de
référence en comptage
du nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage

recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

150 kg

(F2)

150 kg

(M1)
Essai de stabilité
(typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

318 x 308 x 85

522 x 406 x 100

318 x 308 x 75

522 x 403 x 90

Poids kg (net)

7,5

16 5 16

DE-BA-f-1356

10

KERN

DE150K20DXL

DE300K5DL

DE300K50D

DE300K50DL

Lisibilité (d)

20 g / 50 g

5 g / 10 g

50 g / 100 g

Plage de pesée (max)

60 kg / 150 kg

150 kg / 300 kg

Poids minimal par pièce

40 g

10 g

100 g

200 g

Reproductibilité

20 g / 50 g

5 g / 10 g

50 g / 100 g

Linéarité

± 60 g / 150 g

± 20 g / 40 g

± 150 g / 300 g

temps de préchauffage

10 minutes

2 Stunden

10 minutes

Quantités de pièces de
référence en comptage
du nombre de pièces

5, 10, 20, 25, 50

Unités de pesage

Détails „unités de pesée“ chapitre 6.9

Poids d’ajustage
recommandé n’est pas

joint (catégorie)
Détails concernant

„Sélection du poids

d’ajustage“ au chap. 7.4

150 kg

(M1)

300 kg

(F2)

300 kg

(M1)
Essai de stabilité
(typique)

2,5 sec.

Contrôler alimentation en
courant

DC 15V/600 mA

Température de
fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Terminal (L x P x H) mm

226 x 111 x 58

Plateforme (LxPxH ) mm

650 x 500 x 105

522 x 406 x 100

522 x 403 x 90

650 x 500 x 105

Poids kg (net)

28

16

16

28

DE-BA-f-1356

11

2 Indications fondamentales (généralités)

2.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de

matières devant être pesées. Elle est conçue pour être utilisée comme „balance non

automatique“, c´à d. que les matières à peser seront posées manuellement et avec

précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois
stabilisée.

2.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites
quantités des matières à peser sont retirées ou ajoutées, le dispositif de
« compensation de stabilité » intégré dans la balance peut provoquer l´affichage de
résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement
d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme,
cette charge est susceptible d´endommager le système de mesure.
Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de
la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare
déjà existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles
de se produire. Le modèle série n´est pas équipé d´une protection contre les
explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer
des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité
ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines
d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une
autorisation écrite délivrée par KERN.

2.3 Garantie

La garantie n´est plus valable en cas

de non-observation des prescriptions figurant dans notre mode d´emploi
d´utilisation outrepassant les applications décrites
de modification ou d´ouverture de l´appareil
d´endommagement mécanique et d´endommagement lié à des matières ou des

liquides
détérioration naturelle et d´usure
mise en place ou d´installation électrique inadéquates
de surcharge du système de mesure

DE-BA-f-1356

12

Lisez attentivement la totalité de ce mode d´emploi avant
l´installation et la mise en service de la balance, et ce même si
vous avez déjà utilisé des balances KERN.

Toutes les versions en langues étrangères incluent une
traduction sans engagement.
Seul fait foi le document allemand original.

 Conservez tous les éléments de l’emballage d’origine en

vue d’un éventuel transport en retour.

 L´appareil ne peut être renvoyé que dans l´emballage

d´origine.

 Avant expédition démontez tous les câbles branchés ainsi

que toutes les pièces détachées et mobiles.

 Evtl. remontez les cales de transport prévues.
 Calez toutes les pièces p. ex. pare-brise en verre, plateau

de pesée, bloc d’alimentation etc. contre les déplacements
et les dommages.

2.4 Vérification des moyens de contrôle

Les propriétés techniques de mesure de la balance et du poids de contrôle
éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre
des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un
intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des
informations concernant la vérification des moyens de contrôle des balances ainsi
que les poids de contrôle nécessaires à cette opération sont disponibles sur le site
KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD,
KERN propose un calibrage rapide et économique pour les poids d´ajustage et les
balances (sur la base du standard national).

3 Directives fondamentales de sécurité

3.1 Observez les indications du mode d´emploi

3.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette
fin.

4 Transport et stockage

4.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du
déballage que l´appareil ne présente pas de dommages extérieurs visibles.

4.2 Emballage / réexpédition

DE-BA-f-1356

13

5 Déballage, installation et mise en service

Terminal
Plate-forme
Bloc d'alimentation
Capot de protection de travail
Mode d'emploi

5.1 Lieu d´installation, lieu d´utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée
fiables dans les conditions d´utilisation d´usage. Vous pouvez travailler rapidement
et avec précision à condition d´installer votre balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d´installation:

Placer la balance sur une surface solide et plane;
Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de

température, par exemple en la plaçant près d´un chauffage, ou de l´exposer

directement aux rayons du soleil;
Protéger la balance des courants d´air directs pouvant être provoqués par des

fenêtres ou des portes ouvertes;
Eviter les secousses durant la pesée;
Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et

de la poussière;
N´exposez pas trop longtemps la balance à une humidité élevée. L´installation

d´un appareil froid dans un endroit nettement plus chaud peut provoquer

l´apparition d´une couche d´humidité (condensation de l´humidité atmosphérique

sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil coupé du secteur

s´acclimater à la température ambiante pendant env. 2 heures.
Evitez les charges statiques des produits à peser et du récipient de pesée.

L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables

ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en

électricité instable peut provoquer des divergences d´affichage importantes (résultats
de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

5.2 Déballage

Sortir avec précaution la balance de l’emballage, retirer la pochette en plastique et

installer la balance au poste de travail prévu à cet effet.

5.2.1 Implantation

La balance doit être installée de manière à ce que le plateau de pesée soit placé

exactement à l´horizontale.

5.2.2 Fournitures
Accessoires série:

DE-BA-f-1356

14

5.2.3 Implantation

Posez la balance sur un socle horizontal solide

(voir également sous „5.2.1 Installation“)

Retirer la feuille éventuelle de protection du plateau de pesée.

5.3 Branchement secteur

L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation
secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension
locale.
N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres
marques n´est possible qu´avec l´autorisation de KERN.

5.4 Fonctionnement sur piles / sur accu (en option)

Retirez le couvercle de la face inférieure de la balance. Branchez la batterie
monobloc de 9 V. Refermez le couvercle du compartiment des piles.

En mode piles la balance dispose d’une fonction de coupure automatique, qui peut
être activée ou désactivée dans le menu (chap. 8.1). Procédez de la manière
suivante:

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage

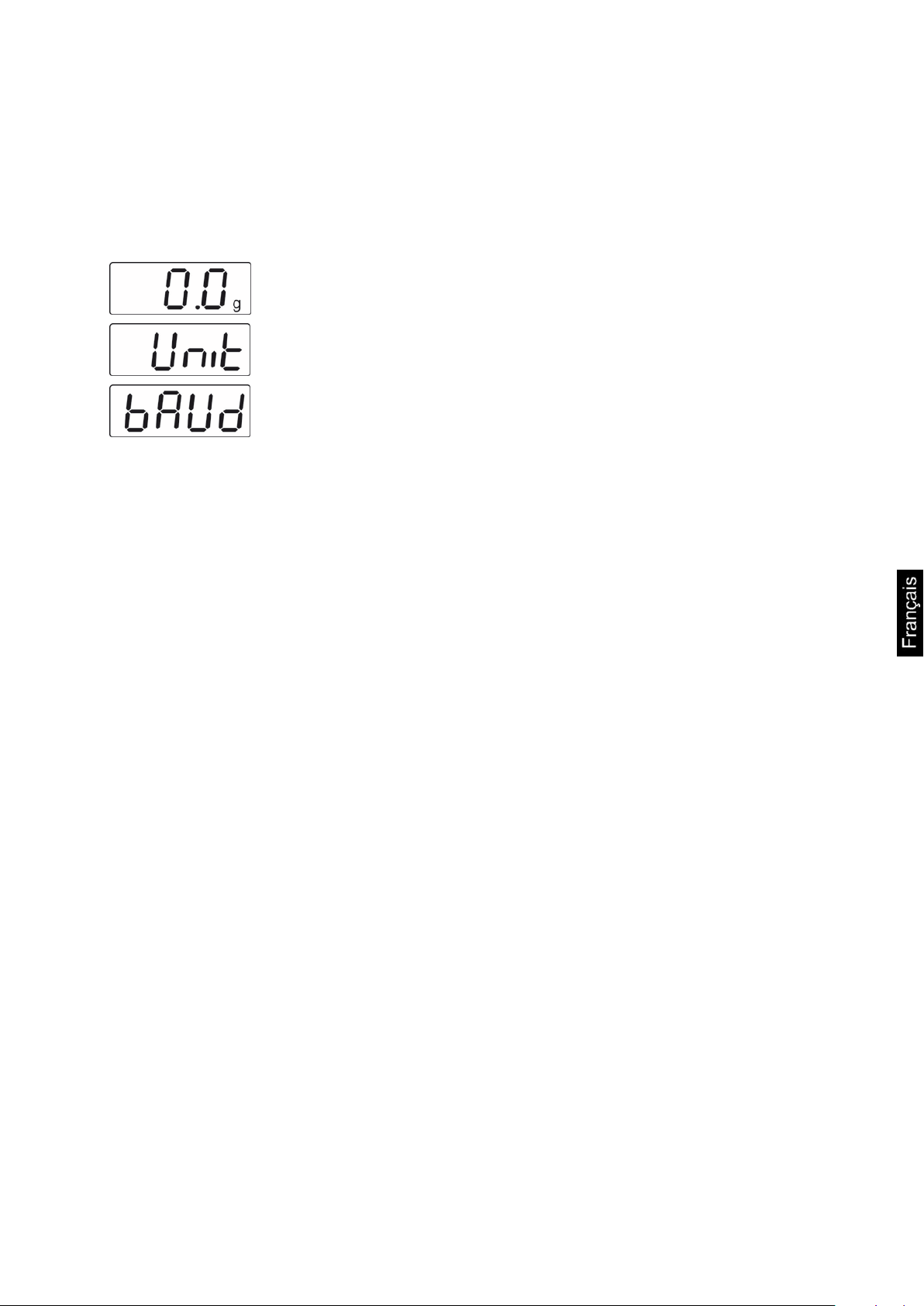

apparaît „UNIT“
Appelez 4 fois la touche , sur l’affichage apparaît „AF“.

Confirmez sur la touche .
Alors vous pouvez sélectionner sur la touche l’un des deux réglages suivants:

1. „AF on“: Pour protéger les piles, la balance se met automatiquement
après 3 minutes à la suite de
la fin de la pesée hors circuit.

2. „AF off“: Fonction de mise hors circuit désactivée.

Confirmez sur la touche le réglage que vous avez choisi.

Lorsque les piles sont usées, „LO“ apparaît sur l’affichage. Appelez et échangez
sur-le-champ les piles.

Si la balance n’est pas utilisée pendant un laps de temps prolongé, sortez les piles et

conservez-les séparément. Les fuites du liquide des piles risqueraient

d’endommager la balance.
En présence d’un accu disponible en option, celui-ci sera branché dans le

compartiment à piles par une connexion par fiches séparée. Il faut dans ce cas
recourir également à l’alimentation enfichable livrée avec l’accu.

DE-BA-f-1356

15

5.5 Raccordement d’appareils périphériques

Avant le raccordement ou le débranchement d´appareils supplémentaires
(imprimante, PC) à l´interface de données, la balance doit impérativement être
coupée du secteur.
N´utilisez avec votre balance que des accessoires et des périphériques livrés par
KERN, ces derniers étant adaptés de manière optimale à votre balance.

5.6 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles

doivent avoir atteint leur température de service (voir temps d’échauffement au chap.

1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de
courant (secteur, accumulateur ou batterie).

La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications du chapitre Ajustage.

5.7 Ajustage

Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur
la terre, il est nécessaire d´adapter chaque balance – conformément au principe
physique fondamental de pesée – à l´accélération de la pesanteur du lieu
d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation
en usine). Ce processus d´ajustage doit être effectué à chaque première mise en
service et après chaque changement de lieu d´installation et à fluctuations de la
température d’environs. Pour obtenir des valeurs de mesure précises, il est
recommandé en supplément d´ajuster aussi périodiquement la balance en
fonctionnement de pesée.

5.8 Ajustage

L’ajustage devrait s’effectuer avec le poids d’ajustage recommandé (voir au chap. 1

"Données techniques"). L’ajustage peut également être réalisé avec des poids

d’autres valeurs nominales (voir le tableau 1), mais n’est pas optimal au point de vue

métrologique.

DE-BA-f-1356

16

Procédure à suivre pour l’ajustage:

Veillez à avoir des conditions environnementales stables. Un temps de préchauffage
(voir au chap. 1) est nécessaire pour la stabilisation.

Mettre en marche la balance sur la touche .
Appuyez sur la touche et maintenez-la enclenchée, après un signal acoustique

apparaît pour un bref moment sur l’affichage „CAL“. Ensuite est affiché en clignotant
le poids exact (chap. 7.4) du poids d’ajustage.
Poser le poids d’ajustage au milieu du plateau de la balance.

Alors enfoncer la touche . Peu de temps après apparaît „CAL F“, ensuite le mode

repasse automatiquement en mode de pesée normal. Sur l’affichage apparaît la
valeur du poids d’ajustage. En cas d’erreur d’ajustage ou d’un faux poids d’ajustage

apparaît „CAL E“. Répétez l’ajustage.

Conservez le poids d’ajustage à proximité de la balance. Il est conseillé de procéder
journellement au contrôle de la précision de la balance pour les applications
significatives pour la qualité.

DE-BA-f-1356

17

6 Commande

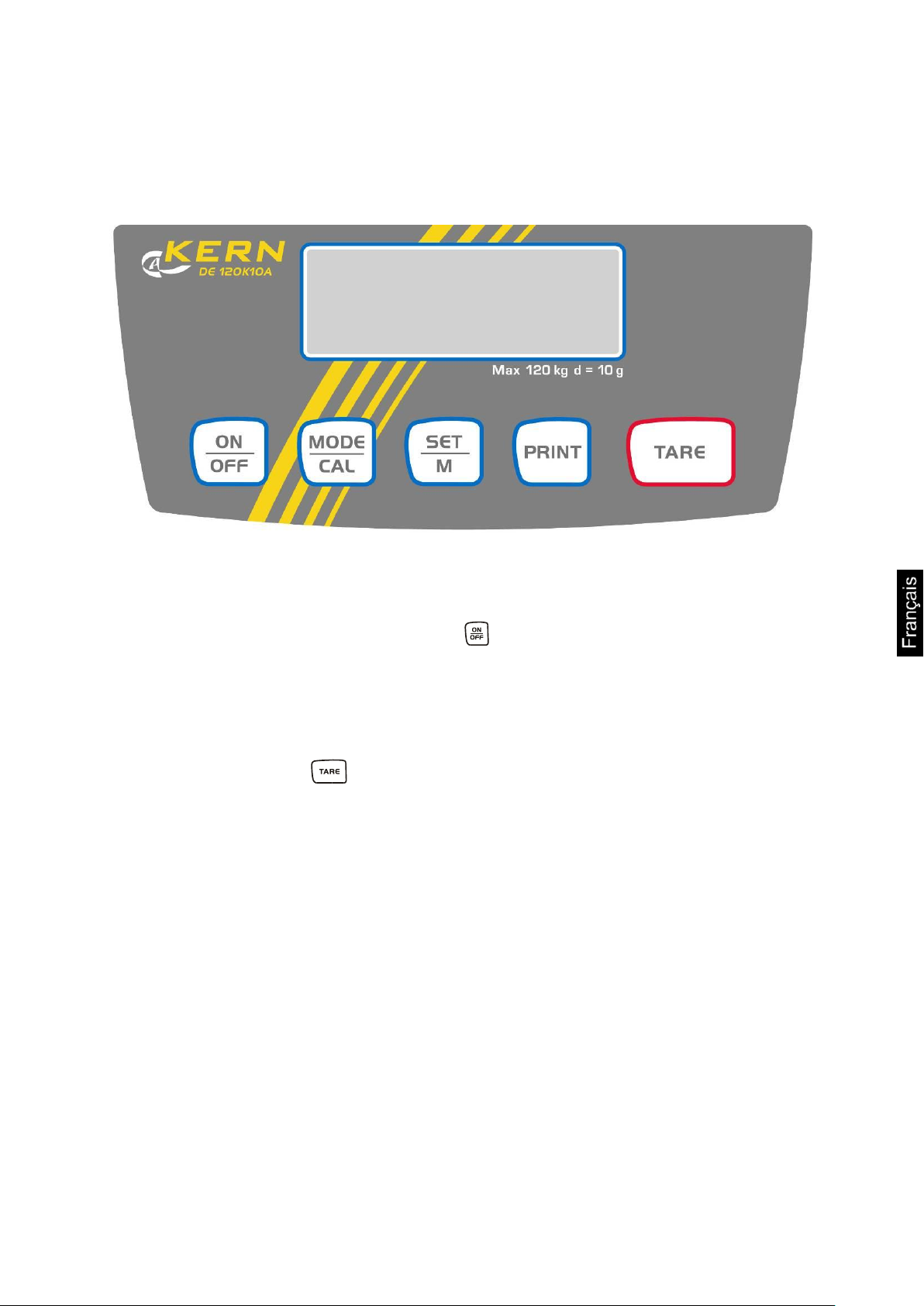

6.1 Vue d’ensemble des affichages

6.2 Pesage

Mettre en marche la balance sur la touche .

La balance affiche pendant à peu près 3 secondes „88888“ sur l’afficheur et passe
ensuite à „0“. Elle est maintenant en ordre de marche.

Important: Au cas où l’affichage clignotait ou ne se trouverait pas sur „0“,

appuyez sur la touche .
Déposez maintenant seulement (!) le produit sur le plateau de pesée Veillez à ce

que le produit à peser ne frotte pas contre la lanterne ou contre le trépied.
Le poids est maintenant affiché, une fois la détection de la stabilité réalisée, l’unité

de pesage apparaissant à droite sur l’affichage (p. ex. g ou kg).
Si le produit pesé est plus lourd que la valeur seuil, l’écran affiche “Error“

(=surcharge) et un sifflement retentit.

DE-BA-f-1356

18

6.3 Tarage

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Posez le récipient à tare sur le plateau de pesage et appuyez sur la touche .

L’affichage de la balance s’arrête sur „0“. Ceci indique que l’enregistrement interne

du poids du récipient a eu lieu.
Si pour clore le processus de pesée on appuie à nouveau sur la touche , „0“

apparaît de nouveau sur l’affichage.
La procédure de tarage peut être répétée à volonté, par exemple pour le pesage de

plusieurs composants constituant un mélange (ajout).
La limite est atteinte, lorsque toute la gamme de pesage est occupée.
Une fois le contenant de tare enlevé, le poids total apparaît en affichage négatif.

6.4 Fonction PRE-Tare

Cette fonction permet de mettre en mémoire le poids du récipient à tare.
Cette valeur demeure mémorisée même si la balance a entretemps été mise hors
circuit et remise en circuit.

Pour cela mettre en marche la balance à l'aide de la touche et attendre
l'affichage "0".
Posez le récipient à tare sur le plateau de pesée et appuyez six fois sur la touche

, jusqu’à ce que „PtArE“ clignote sur l’affichage. Par l’appel de la touche le

poids actuellement sur le plateau de pesée est mémorisé comme poids PRE-Tare.

Pour mettre hors circuit cette fonction, une fois que le plateau n’est plus sous

charge, appuyez 6 fois sur la touche , jusqu’à ce que „PtArE“ clignote sur
l’affichage. Ensuite c’est la touche qui est appelée. Le poids PRE-Tare mémorisé

est effacé.

6.5 Pesées plus / moins

Par exemple pour le contrôle du poids à la pièce, le contrôle de fabrication etc.
Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".

Posez le poids de gouverne sur le plateau de pesée et calibrez-le au moyen de la
touche par rapport à „0“. Enlevez le poids de gouverne.

Posez successivement les pièces d’essai sur le plateau de pesée , chaque écart par

rapport au poids de consigne est affiché avec le signe „+“ et „-“ qui s’y rapporte.

Le même procédé permet de confectionner des lots de même poids, rapporté à un
poids de consigne.

Retour en mode de pesage par appel de la touche .

DE-BA-f-1356

19

6.6 Comptage de pièces

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyez brièvement sur la touche .

La quantité de référence 5 apparaît.
En répétant l’appel de la touche il y a possibilité d’appeler d’autres quantités de

référence 10, 20, 25 et 50.
Posez sur la balance le nombre de pièces à compter correspondant au nombre de
pièces de référence demandé par le réglage.

Confirmez sur la touche .
La balance se trouve maintenant en mode de comptage des pièces et compte toutes
les pièces, qui sont déposées sur le plateau de la balance.

Par appel de la touche la balance retourne en mode de pesage et affiche le
poids des pièces comptées.

Important: plus le nombre de pièces de référence est important, plus la
précision de comptage est élevée.

Plus petit poids compté voir le tableau „Données Techniques“, si celui-ci n’est pas
atteint apparaît sur l’afficheur „Er 1“. Sur la touche retour en mode de pesée.

Il est également possible d’utiliser des récipients de tare lors du comptage. Avant le
début du comptage, tarer le récipient de tare avec la touche .

6.7 Pesées nettes total

Utile lorsqu’on pèse un mélange de plusieurs composants en un seul récipient à tare

et si l’on a besoin pour clôturer à titre de contrôle du poids totalisé de tous les

composants pesés (total net, c’est-à-dire sans le poids du récipient à tare).

Exemple:

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Posez le récipient à tare sur le plateau de pesée, tarer sur la touche à „0“.
Pesez les composants  ,calibrez sur la touche (mémoire) par rapport à „0“.

L’activation de la mémoire est affichée par un triangle au bord de gauche de

l’affichage.

Pesez les composants , par une pression sur la touche apparaît le total net,

c’est-à-dire le poids cumulé des composants  et . Calibrez sur la touche par
rapport à „0“.

Pesez les composants  , par une pression sur la touche apparaît le total net,
c’est-à-dire le poids cumulé des composants  et  et .

Le cas échéant faites l’appoint de la recette pour atteindre la valeur finale voulue.
Retour en mode de pesage par appel de la touche .

DE-BA-f-1356

20

6.8 Pesées en pourcentage

Symbole affiché: %

Le mode pesées en pourcentage permet l’affichage du poids en pourcent, rapporté à
un poids de référence.

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyez plusieurs fois brièvement sur la touche . Vous passez en revue les

quantités de référence de la fonction de comptage, puis „100%“ apparaît sur
l’affichage.

Posez le corps de référence sur le plateau de pesée.
Appelez la touche , le poids est repris comme référence (100%).

Vous pouvez maintenant poser les pièces d'essai sur le plateau de balance, le
pourcentage par rapport au corps de référence est affiché sur l’afficheur.

Retour en mode de pesage par appel de la touche .

DE-BA-f-1356

21

6.9 Unités de pesée (Unit)

Ecran
affichage

facteur de conversion
1 g =

Gramme

g

1.

Pound

lb

0.0022046226

Once

oz

0.035273962

Troy once

ozt

0.032150747

Tael Hongkong

tlh

0.02671725

Tael Taiwan

tlt

0.0266666

Grain

gn

15.43235835

Pennyweight

dwt

0.643014931

Momme

mom

0.2667

Tola

tol

0.0857333381

Carat

ct

5

Facteur pouvant être
librement sélectionné *)

FFA

xx.xx

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage

apparaît „UNIT“

Appuyez brièvement, l’unité réglée apparaît sur l’affichage .
A l’aide de la touche il est possible de choisir entre différentes unités (voir le

tableau).
Par appel de la touche est reprise l’unité de pesée réglée.

*)
Pour saisir un propre facteur de conversion, il faut comme décrit plus haut appuyer

sur la touche autant de fois qu’il faudra jusqu’à ce que „FFA“ apparaisse sur

l’affichage. Par appel de la touche on parvient dans la sélection. La dernière
position d’affichage commence à clignoter. La touche permet d’accroître la valeur
affichée d’ 1 unité, la touche de la diminuer d’1 unité. La touche permet de

sauter d’une décimale vers la gauche. Lorsque toutes les modifications ont été

apportées, cette valeur est mémorisée au moyen de la touche et un nouvel appel
de la touche entraîne la reprise de l’unité de pesée actuelle comme „facteur

librement choisi“.

DE-BA-f-1356

22

Modèle

Unités

DE 6K0.5A

DE 6K1D

DE 12K1A

DE 15K0.2D

DE 15K2D

DE 24K2A

DE 35K0.5D

DE 35K5D

DE 35K5DL

DE 60K1D

DE 60K1DL

DE 60K5A

Gramme

X X X X X X X X X X X

X

Kilogramme

X X X X X X X X X X X

X

Pound

X X X X X X X X X X X

X

Once

X X X X X X X X X X X

X

Troy once

X X X X X X X X X X X

X

Tael Hongkong

X X X X X X X X X X X

X

Tael Taiwan

X X X X X X X X X X X

X

Pennyweight

X X X X X X X X X X X

v

Momme

X X X X X X X X X X X

X

Tola

X X X X X X X X X X X

X

Facteur librement
sélectionnable

X X X X X X X X X X X

X

Modèle

Unités

DE 60K10D

DE 60K10DL

DE 120K10A

DE 150K2D

DE 150K2DL

DE 150K20D

DE 150K20DL

DE 150K20DXL

DE 300K5DL

DE 300K50D

DE 300K50DL

Gramme

- - - X X - - - - - -

Kilogramme

X X X X X X X X X X X

Pound

X X X X X X X X X X X

Once

X X X X X X X X X X X

Troy once

X X X X X X X X X X X

Tael Hongkong

X X X X X X X X X X X

Tael Taiwan

X X X X X X X X X X X

Pennyweight

X X X X X X X X X X X

Momme

X X X X X X X X X X X

Tola

X X X X X X X X X X X

Facteur librement
sélectionnable

X X X X X X X X X X X

Les différents modèles de balance sont dotés d’unités de poids étrangères.
Les détails peuvent être repris dans ce tableau:

DE-BA-f-1356

23

6.10 Eclairage du fond de l’écran d’affichage

Affichage

Réglage

Fonction

„bl“ on

Eclairage du fond de l’écran

activé

Affichage contrasté,

susceptible d’être lu

même dans l’obscurité.

„bl“ off

Eclairage du fond de l’écran

désactivé

Disjoncteur de piles

„bl“ Ch

L’éclairage d'arrière-plan se
met automatiquement hors
circuit après 10 secondes
après que la valeur de pesée
se soit stabilisée

Disjoncteur de piles

Vous pouvez mettre en marche et hors circuit l’éclairage d’arrière-plan. Procédez à
cet effet comme suit:

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage

apparaît „UNIT“
Appelez 7 fois la touche , sur l’affichage apparaît „bl“.

Confirmez sur la touche .
Alors vous pouvez sélectionner sur la touche l’un des trois réglages suivants:

Confirmez sur la touche le réglage que vous avez choisi.

DE-BA-f-1356

24

Affichage

Fonction

„ANL“ Off

La fonction pesée d’animaux est hors circuit

„ANL“ 3

Détermination des valeurs de pesée au-delà de 3 s jusqu’à
l’affichage de la valeur

„ANL“ 5

Détermination des valeurs de pesée au-delà de 5 s jusqu’à
l’affichage de la valeur

„ANL“ 10

Détermination des valeurs de pesée au-delà de 10 s jusqu’à
l’affichage de la valeur

„ANL“ 15

Détermination des valeurs de pesée au-delà de 15 s jusqu’à
l’affichage de la valeur

6.11 Fonction de peséee des animaux

La balance dispose d’une fonction de pesée des animaux intégrée (formation d’une
moyenne pondérée). Cette fonction permet de peser avec précision les animaux de
maison ou les petits animaux, bien que ces animaux ne restent pas tranquilles sur le
plateau de pesée.

(Remarque: Lorsqu’ils bougent de façon trop intempestive, aucune mesure exacte

ne peut être effectuée.

Dans le menu la fonction pesée d’animaux peut être mise hors circuit et mise en

marche. Procéder comme suit à cet effet:
Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Appuyer sur la touche et la maintenir enfoncée jusqu'à ce que sur l'affichage

apparaît „UNIT“
Appelez 8 fois la touche , sur l’affichage apparaît „ANL“.

Confirmez sur la touche .
Alors vous pouvez sélectionner sur la touche l’un des réglages suivants:

Confirmez sur la touche le réglage que vous avez choisi.

Commande :
Mettre en marche la balance à l'aide de la touche ON et attendre l'affichage "0".

Placez l’objet (l’animal) sur le plateau de pesée et appuyez sur la touche . Sur
l’affichage apparaît le temps présélectionné en secondes à partir duquel s’effectue le

compte à rebours. Pendant ce laps de temps la balance saisit plusieurs valeurs de
mesure. Lorsque le „0“ est atteint, retentit un signal acoustique et la valeur de pesée
déterminée est affichée.

Par une pression répétée de la touche la balance revient en mode de pesée
normal.

Une nouvelle pression sur la touche réactive cette fonction.

DE-BA-f-1356

25

Unit

Pr

LAPr

baud

AF

tr

CAL

bl

ANL

rst

rE CR PrPC AU PC AU Pr BA Pr

Hdr GrS Net tAr N7E PCS AUJ rqt FFD

19200 9600 4800 2400 1200

on off

on off

100 200 300 400

on off CH

off 3 5 10 15

no yes

7 Réglages

7.1 Appel de la structure du menu

Mettre en marche la balance à l'aide de la touche et attendre l'affichage "0".
Maintenez la touche enclenchée pendant à peu près 3 sec. pour accéder à la

structure du menu jusqu’à ce que „UNIT“ apparaisse.
Par pression sur la touche sont appelés les différents points du menu. Sur la
touche est sélectionné un point du menu. Dans le cadre de ce point de menu
s’effectue la sélection sur la touche . Un nouvel appel de la touche mémorise

le réglage.

Enclenchez la touche
PRINT pendant
3 secondes ->

Chapitre 7.5.1
Mode de transfert des
données
Chapitre 7.6
Sélection édition sur
imprimante

Chapitre 7.5.2
Taux Baud

Chapitre 5.4
Fonct. batterie

Chapitre 7.3
Mise au point du zéro

Chapitre 6.4
Sélection poids d’ajustage

Chapitre 6.10
Eclairage en arrière-plan

Chapitre 6.11
Fonction de peséee des
animaux

Chapitre 7.7
Retour à
Réglage à l’usine

DE-BA-f-1356

26

Activation / désactivation de la mise au point du zéro

Affichage de la

pesée

1. Gardez la touche enclenchée jusqu’à ce que „Unit"
s’affiche.

Unit

2. Appuyez à plusieurs reprises sur la touche jusqu’à ce
que „tr“ s’affiche.

tr

3. La fonction peut être activée par pression sur la touche .

tr on

4. La fonction peut être désactivée par une nouvelle pression
sur la touche .

tr off

5. Le nouveau réglage est repris par appel de la touche .

6. La balance revient automatiquement en mode de pesée.

0,0 g

7.2 Quitter la structure du menu

Partout dans ce menu il est possible de quitter la structure du menu, et de
mémoriser ou de rejeter ce faisant les modifications apportées.

Après avoir appelé la touche , apparaît „Exit“ sur l’affichage.
A: Confirmez sur la touche (Oui) -. „store“ apparaît ensuite sur l’affichage. Pour

mémoriser, il faut répéter la pression sur la touche .
Si l’on veut quitter le menu sans mémoriser,

il faut appuyer sur la touche ( Non ).

B : Appuyer sur la touche (Non quitter ) pour accéder au prochain point du menu.
Après avoir apporté tous les réglages individuels peut s’effectuer la mémorisation.

7.3 Dosage et mise au point du zéro

Cette fonction de zéro automatique permet de calibrer automatiquement de petites
fluctuations de poids.
Dans le cas où de petites quantités des matières à peser sont retirées ou ajoutées,
le dispositif de « compensation de stabilité » intégré dans la balance peut provoquer
l´affichage de résultats de pesée erronés. (Exemple : lorsque des liquides
dégoulinent lentement d´un récipient posé sur la balance.)
Pour les dosages avec de petites fluctuations de poids nous préconisons de mettre à
l’arrêt cette fonction.
Si le Zero-Tracking (mise au point du zéro) est hors circuit, l’affichage de la balance
devient cependant plus instable.

DE-BA-f-1356

27

7.4 Sélection du poids d’ajustage

DE6K0.5A

DE6K1D

DE12K1A

DE15K0.2D

2000

2000

4000

5000

4000

4000

8000

10000

6000

6000

12000

15000

DE15K2D

DE24K2A

DE35K0.5D

DE35K5D

50000

10000

10000

10000

100000

15000

20000

20000

15000

20000

30000

30000

DE35K5DL

DE60K1D

DE60K1DL

DE60K5A

10000

20000

20000

20000

20000

40000

40000

40000

30000

60000

60000

60000

DE60K10D

DE60K10DL

DE120K10A

DE150K2D

20000

20000

40000

50000

40000

40000

80000

100000

60000

60000

120000

150000

DE150K2DL

DE150K20D

DE150K20DL

DE150K20DXL

50000

50000

50000

50000

100000

100000

100000

100000

150000

150000

150000

150000

DE300K5DL

DE300K50D

DE300K50DL

100000

100000

100000

200000

200000

200000

300000

300000

300000

Sur le modèle KERN DE le poids d’ajustage peut être sélectionné parmi trois

valeurs nominales préétablies (à peu près1/3; 2/3; max) (voir également en bas sur
le tableau 1, les réglages à l’usine sont surincrustés sur fond gris). Pour parvenir à
des résultats de métrologie de qualité, nous recommandons de sélectionner une
valeur nominale la plus élevée possible.

DE-BA-f-1356

28

 En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce

que soit affiché [Unit].

 Appeler de façon répétée la touche MODE jusqu’à ce que „Pr“

apparaisse.

 Valider sur la touche SET le point de menu appelé, le réglage

actuel est affiché.

 Sélectionner sur la touche MODE le réglage voulu

rE CR

Edition de données par ordres de télécommande

Pr PC

Edition de données sur imprimante par appel de la touche

PRINT

AU PC

Edition des données en continu

bA Pr

Edition sur imprimante à code à barres

AU Pr

Edition autom. de données de valeurs de pesée stables

 Confirmez choix sur la touche SET. La balance revient

automatiquement en mode de pesée.

7.5 Interface RS232C

Edition de données par le truchement de l’interface RS 232 C

Généralités

Le transfert entre la balance et un appareil périphérique (p. ex. imprimante, PC ...)
suppose que les deux appareils soient réglés en fonction des mêmes paramètres
d’interface (p. ex. vitesse de transmission en bauds, mode de transmission ...).

7.5.1 Mode de transfert des données

DE-BA-f-1356

29

Le taux bits/sec détermine la vitesse de transmission par le
truchement de l’interface, 1 baud = 1 bit / seconde.

 En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce

que soit affiché [Unit].

 Appeler de façon répétée la touche MODE jusqu’à ce que

„bAUd“ apparaisse.

 Valider sur la touche SET le point de menu appelé, le réglage

actuel est affiché.

 Sur la touche MODE choisir les réglages désirés

9600  4800  2400  1200  19200

 Confirmez choix sur la touche SET. La balance revient

automatiquement en mode de pesée.

7.5.2 Taux Baud

DE-BA-f-1356

30

Cette fonction permet de sélectionner, quelles données vont être
transmises par RS232C (ceci ne concerne pas le mode de
transmission BAPr) .

 En mode pesée maintenir la touche PRINTenclenchée jusqu’à ce

que soit affiché [Unit].

 Appeler de façon répétée la touche MODE jusqu’à ce que „LAPr“

apparaisse.

 Valider sur la touche SET le point de menu appelé, le réglage

actuel est affiché.

 Sur la touche MODE-sélectionner le paramètre d’édition voulu
Hdr

Edition de l’en-tête

GrS

Edition du poids total

Net

Edition du poids net

tAr

Edition de la tare

N7E

Edition du poids mémorisé

PCS

Edition de la quantité

AUJ

Edition du poids à la pièce

Rqt

Edition de la quantité de référence

FFd

Edition d’un saut de page à départ de l’édition par
impression

FFE

Edition d’un saut de page à fin de l’édition par impression

 Valider la sélection sur la touche SET l’état actuel ( on / off ) est

affiché.

 Sur la touche MODE et PRINT est modifié l’état

„on  off“.

 Confirmez choix sur la touche SET. La balance revient

automatiquement en mode de pesée.

L’utilisateur peut de cette manière se configurer son bloc de

données personnel, qui est transmis à une imprimante ou au PC.

7.6 Sélection édition sur imprimante

DE-BA-f-1356

31

Cette fonction permet de rétrograder tous les réglages de la
balance en état de réglage à l’usine.

 En mode pesée maintenir la touche PRINTenclenchée jusqu’à

ce que soit affiché [Unit].

 Appeler de façon répétée la touche MODE jusqu’à ce que „rSt“

apparaisse.

 Valider sur la touche SET le point de menu appelé, le réglage

actuel est affiché.

 Sélectionner sur la touche MODE le réglage voulu
rSt

yes

La balance est remise à 0 (réglage d’usine).

rSt

no

La balance reste sur le réglage individuel

 Confirmez choix sur la touche SET. La balance revient

automatiquement en mode de pesée.

7.7 Retour aux réglages d’usine

DE-BA-f-1356

32

8 Sortie de données RS 232 C

5 1

9 6

Pin 2: Transmit data
Pin 3: Receive data
Pin 5: Signal ground

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

U1

U2

U3

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

B

B

B

B

B

B

B

B

B

B

B

E

r

r

o

r

CR

LF

8.1 Caractéristiques techniques

 code ASCII de 8 bits
 1 bit de démarrage, 8 bits de donnée, 1 bit d’arrêt, pas de bit de parité
 Taux baud pouvant être sélectionné entre 1200, 2400, 4800, 9600 et 19200

bauds

 fiche miniature nécessaire (D-Sub 9 pôles)
 pour la mise en œuvre d’un interface seul le recours à un câble d’interface KERN

respectif de max. 2 m permet un fonctionnement irréprochable

8.2 Attribution des broches du boîtier de sortie de la balance (aperçu frontal)

8.3 Description du transfert des données

8.3.1 Pr PC

Appelez la touche PRINT, si la valeur est stable le format est transmis à partir de
LAPR.

a. Format pour les valeurs stables de poids / quantité / pourcentage

b. Format en cas d’erreur

DE-BA-f-1356

33

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M

S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

U1

U2

U3

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

B

B

B

B

B

B

B

B

B

B

B

E

r

r

o

r

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M

S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

U1

U2

U3

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

B

B

B

B

B

B

B

B

B

B

B

E

r

r

o

r

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M

S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

B

B

B

CR

LF

8.3.2 AU Pr

Dès que la valeur de la pesée est stable, le format est automatiquement transmis à
partir de LAPR.

c. Format pour les valeurs stables de poids / quantité / pourcentage

d. Format en cas d’erreur

8.3.3 AU PC

Les valeurs des pesées sont transmises automatiquement et en continu,
indépendamment du fait que la valeur soit stable ou instable.

e. Format pour les valeurs stables de poids / quantité / pourcentage

f. Format en cas d’erreur

g. Format pour les valeurs instables de poids / quantité / pourcentage

DE-BA-f-1356

34

s

Fonction :

La valeur de pesée stable pour le poids est émise par
l’interface RS232

w

Fonction :

La valeur de pesée pour le poids (stable ou instable) est
émise par l’interface RS232

t

Fonction :

Aucune donnée n’est émise, la balance exécute la
fonction de calibrage.

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M

S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

U1

U2

U3

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

B

B

B

B

B

B

B

B

B

B

B

E

r

r

o

r

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

16

17

18

M

S

N1

N2

N3

N4

N5

N6

N7

N8

N9

N10

B

B

B

B

CR

LF

M

blanc ou M

S

blanc ou signe négatif (-)

N1 … N10

10 codes ASCII numériques pour des valeurs pondérales y compris
la place décimale ou blanc

U1 … U3

3 codes ASCII pour l’unité de pesée pcs. / % / ou blanc

B

blanc

E, o, r

Code ASCII ou “E, o, r”

CR

Carriage Return

LF

Line Feed

8.3.4 rE Cr

Les ordres de télécommande s/w/t sont transmis par l’unité de télécommande à la
balance sous forme de code ASCII. Après que la balance a reçu les ordres s/w/t, elle
émet les données suivantes.

Il convient d’observer ici, que les ordres de télécommande suivants doivent être

émis sans CR LF à la suite.

h. Format pour les valeurs stables de poids / quantité / pourcentage

i. Format en cas d’erreur

j. Format pour les valeurs instables de poids / quantité / pourcentage

Symboles

DE-BA-f-1356

35

8.4 Edition sur imprimante à code à barres

Le mode de transmission des données est à commuter en „BA Pr“ ( chapitre 8.5.1).
Une imprimante du modèle LP2824 est prévue comme imprimante à code à barres.

Il faut observer ici que le format d’édition de la balance est défini à demeure et ne

peut pas être modifié.

Le format d’impression est mémorisé dans l’imprimante. Ceci revient à dire qu’en

cas de défectuosité l’imprimante ne peut pas être interchangée simplement contre

un autre sortant de fabrication, mais le logiciel doit y être enregistré au préalable par
KERN.

Cette imprimante et la balance doivent être interconnectées hors circuit par le câble
d’interface joint.

Après mise en circuit des deux appareils et rétablissement de la remise en ordre de
marche est éditée une étiquette après pression sur la touche .

DE-BA-f-1356

36

9 Maintenance, entretien, élimination

9.1 Nettoyage

Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.

N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires)
mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à
ce que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce
dernier avec un chiffon doux sec.
Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide
d´un pinceau ou d´un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

9.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant
reçu l´autorisation de KERN. Avant d´ouvrir l´appareil, couper ce dernier du secteur.

9.3 Elimination

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon
le droit national ou régional en vigueur au lieu d´utilisation.

DE-BA-f-1356

37

10 Aide succincte en cas de panne

Défaut

Cause possible

L´affichage de poids ne s´allume pas.

La balance n´est pas en marche.

La connexion au secteur est coupée

(câble de secteur pas
branché/défectueux).

Panne de tension de secteur.

L´affichage de poids change

Courant d´air/circulation d´air

continuellement

Vibrations de la table/du sol

Le plateau de pesée est en contact avec

des corps étrangers.

Champs électromagnétiques/ charge

électrostatique (changer de lieu
d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)

Il est évident que le résultat de pesée
est faux

L´affichage de la balance n´est pas sur

zéro

L´ajustage n´est plus bon.

Changements élevés de température.
Champs électromagnétiques/ charge

électrostatique (changer de lieu
d´installation/ si possible, arrêter
l´appareil provoquant l´anomalie)

En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée
pendant un court laps de temps et coupée du secteur. Le processus de pesée doit
alors être recommencé depuis le début.

Aide:

Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la
balance. En cas de perduration du message d’erreur, faites appel à votre
concessionnaire professionnel.

DE-BA-f-1356
