KERN Platform balance IFB series Legal for Trade EC Type Approved, 2/5 g, 6000/15000 g, IFB 15K2DM User guide [de]

KERN & Sohn GmbH
Ziegelei 1
E-Mail: info@kern-sohn.com
Internet: www.kern-sohn.com
Betriebs- und Installationsanleitung Anzeigegeräte
KERN KFB / KFN-TAM
Version 3.2
02/2018
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
KFB/KFN-TAM-BA_IA-d-1832
D
KERN KFB / KFN-TAM
Anzeigegeräte
Version 3.2 02/2018
Betriebs- und Installationsanleitung
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 4
2 Geräteübersicht ............................................................................................. 5
2.1 Tastaturübersicht ........................................................................................................................ 7
2.1.1 Numerische Eingabe über Navigationstasten ............................................................................ 8
2.2 Anzeigenübersicht ...................................................................................................................... 9
3 Grundlegende Hinweise (Allgemeines) ...................................................... 10
3.1 Bestimmungsgemäße Verwendung ......................................................................................... 10
3.2 Sachwidrige Verwendung ......................................................................................................... 10
3.3 Gewährleistung ......................................................................................................................... 10
3.4 Prüfmittelüberwachung ............................................................................................................. 11
4 Grundlegende Sicherheitshinweise ........................................................... 11
4.1 Hinweise in der Betriebsanleit u ng beachten ............................................................................ 11
4.2 Ausbildung des Personals ........................................................................................................ 11
5 Transport und Lagerung ............................................................................. 11
5.1 Kontrolle bei Übernahme .......................................................................................................... 11
5.2 Verpackung/Rücktransport ....................................................................................................... 11
6 Auspacken und Aufstellen .......................................................................... 12
6.1 Aufstellort, Einsatzort ................................................................................................................ 12
6.2 Auspacken und Aufstellen ........................................................................................................ 12
6.3 Lieferumfang/Serienmäßiges Zubehör: .................................................................................... 12
6.4 Transportsicherung (Abbildungsbeispiel) ................................................................................. 13
6.5 Fehlermeldung .......................................................................................................................... 13
6.6 Netzanschluss .......................................................................................................................... 13
6.7 Akkubetrieb (Option) ................................................................................................................. 13
6.8 Justierung ................................................................................................................................. 14
6.8.1 Geeichte Wägesysteme ........................................................................................................... 14
6.8.2 Nicht eichfähige Wägesysteme ................................................................................................ 17
6.9 Linearisierung ........................................................................................................................... 18
6.9.1 Geeichte Wägesysteme ........................................................................................................... 18
6.9.2 Nicht geeichte Wägesysteme ................................................................................................... 19
6.10 Eichung ..................................................................................................................................... 20
7 Betrieb .......................................................................................................... 23
7.1 Einschalten ............................................................................................................................... 23
7.2 Ausschalten .............................................................................................................................. 23
7.3 Nullstellen ................................................................................................................................. 23
7.4 Einfaches Wägen ..................................................................................................................... 23
7.5 Wägeeinheit umschalten (nur nicht eichfähige Wägesysteme) ............................................... 24
KFB/KFN-TAM-BA_IA-d-1832 2
7.6 Wägen mit Tara ........................................................................................................................ 25
7.7 Wägen mit Toleranzbereich ..................................................................................................... 26
7.7.1 Toleranzkontrolle auf Zielgewicht ............................................................................................. 27
7.7.2 Toleranzkontrolle auf Zielstückzahl .......................................................................................... 29
7.8 Manuelles Summieren .............................................................................................................. 31
7.9 Automatisches Summieren ...................................................................................................... 33
7.10 Stückzählen .............................................................................................................................. 34
7.11 Tierwägen ................................................................................................................................. 35
7.12 Tastatursperre .......................................................................................................................... 36
7.13 Hinterleuchtung der Anzeige .................................................................................................... 36
7.14 Automatische Abschaltfunktion „AUTO OFF“ .............................................................................. 37
8 Menü ............................................................................................................. 38
8.1 Übersicht nicht eichfähige Wägesysteme (Kontakte der Leiterplatte [K1] nicht
kurzgeschlossen) ................................................................................................................................... 39
8.2 Übersicht geeichte Wägesysteme (Kontakte der Leiterplatte [K1] mit einem Jumper
kurzgeschlossen) ................................................................................................................................... 42
9 Wartung, Instandhaltung, Entsorgung ....................................................... 46
9.1 Reinigen ................................................................................................................................... 46
9.2 Wartung, Instandhaltung .......................................................................................................... 46
9.3 Entsorgung ............................................................................................................................... 46
9.4 Fehlermeldungen ...................................................................................................................... 46
10 Datenausgang RS 232C ............................................................................... 48
10.1 Technische Daten ..................................................................................................................... 48
10.2 Drucker Betrieb / Musterprotokolle (KERN YKB-01N) ............................................................. 49
10.3 Ausgabeprotokoll (Kontinuierliche Ausgabe) ........................................................................... 51
10.4 Fernsteuerbefehle .................................................................................................................... 51
10.5 I/O-Funktion .............................................................................................................................. 52
11 Kleine Pannenhilfe ....................................................................................... 53
12 Installation Anzeigegerät / Wägebr ücke .................................................... 54
12.1 Technische Daten ..................................................................................................................... 54
12.2 Aufbau des Wägesystems ........................................................................................................ 54
12.3 Plattform anschließen ............................................................................................................... 55
12.4 Anzeigegerät konfigurieren ...................................................................................................... 56
12.4.1 Geeichte Wägesysteme (Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen) 56
12.4.2 Nicht eichfähige Wägesysteme (Kontakte der Leiterplatte [K1] nicht kurzgeschlossen) ..... 62
13 Anhang ......................................................................................................... 66
13.1 Abmessungen Tischfuß / Wandhalterung ................................................................................ 66
13.2 Konformitätserklärung / Bauartzulassung ................................................................................ 67
3 KFB/KFN-TAM-BA_IA-d-1832

1 Technische Daten

KERN (Typ) KFB-TAM KFN-TAM
Markenbezeichnung KFB-TM KFN-TM Anzeige 5 ½ - stellig
Auflösung (geeicht) 6000
Single (Max.) 6.000 e
Dual (Max.) 3.000 e
Auflösung (nicht geeicht) 30.000 Wägebereiche 2 Ziffernschritte 1,2,5,…10n Wägeeinheiten kg Funktionen Wägen mit Toleranzber ei c h, Sum mier en , Tierwägen Display LCD 52 mm Ziffern, hinterleuchtet
DMS-Wägezellen Bereichskalibrierung Wir empfehlen 50 % Max.
Datenausgabe RS232
Stromversorgung
Gehäuse 250 x 160 x 58 266 x 165 x 96 Zulässige
Umgebungstemperatur Nettogewicht 1.5 kg 2 kg Akku (Option)
Betriebs/-Ladezeit
Schnittstelle RS 232 Standard Option
Stativ KERN BFS-07, Option
80-100 . Max. 4 Stück à 350 Ω;
Empfindlichkeit 2-3 mV/V
Eingangspannung 220 V – 240 V, 50 Hz
Netzteil Sekundärspannung 12V, 500mA
0°C – 40°C (nicht geeicht)
-10°C – 40°C (geeicht)
35 h / 12 h 90 h / 12 h
Tischfuß inkl. Wandhalterung
IP-Schutz -
KFB/KFN-TAM-BA_IA-d-1832 4
Standard
IP 67 nach DIN 60529
(nur im Akkubetrieb)

2 Geräteübersicht

KFB-TAM: Kunststoffausführung
1. Gewichtsanzeige
2. Akkuzustand
3. Tastenfeld
4. Toleranzmarke, s. Kap. 7.7
5. Wägeeinheit
6. RS-232
7. Eingang Anschluss Lastzellenkabel
8. Führungsschiene Tischfuß/Stativ
9. Anschlag Tischfuß/Stativ
10. Anschluss Netzadapter
11. Justierschalter
5 KFB/KFN-TAM-BA_IA-d-1832
KFN-TAM: Edelstahlausführung
1. Gewichtsanzeige
2. Akkuzustand
3. Tastenfeld
4. Toleranzmake. S. Kap. 7.7
5. Wägeeinheit
6. Eingang Anschluss Lastzellenkabel
7. Anschluss Netzadapter
KFB/KFN-TAM-BA_IA-d-1832 6

2.1 Tastaturübersicht

Taste Funktion
Ein-/Ausschalten
Nullstellen
Navigationstaste
Navigationstaste
Navigationstaste
Navigationstaste
C
Eingabe bestätigen
Tarieren
Bei numerischer Eingabe blinkende Ziffer erhöhen
Im Menü vorwärts blättern
Anzeige Gesamtsumme
Ziffernanwahl nach rechts
Wägewert in Summenspeicher addieren
Ziffernanwahl nach links
Wägedaten über Schnittstelle übermitteln
Löschen
Umschalten Bruttogewicht Nettogewicht
ESC
7 KFB/KFN-TAM-BA_IA-d-1832
Zurück ins Menü/Wägemodus
Tierwägefunktion aufrufen
Wägen mit Toleranzbereich aufrufen
Summenspeicher löschen

2.1.1 Numerische Eingabe über Navigationstasten

drücken, die aktuelle Einstellung wird angezeigt. Die erste Ziffer blinkt und
kann jetzt geändert werden.
Soll die erste Ziffer nicht geändert werden drücken, die zweite Ziffer be-
ginnt zu blinken. Bei jedem Drücken von wechselt die Anzeige zur nachfolgenden Ziffer,
nach der letzten Ziffer wechselt die Anzeige wieder zur ersten Ziffer.
Um die gewählte (blinkende) Ziffer zu ändern, so oft drücken, bis der ge-
wünschte Wert angezeigt wird. Wählen Sie anschließend mit weitere Ziffern an und ändern diese mit .
Eingabe mit abschließen.
KFB/KFN-TAM-BA_IA-d-1832 8

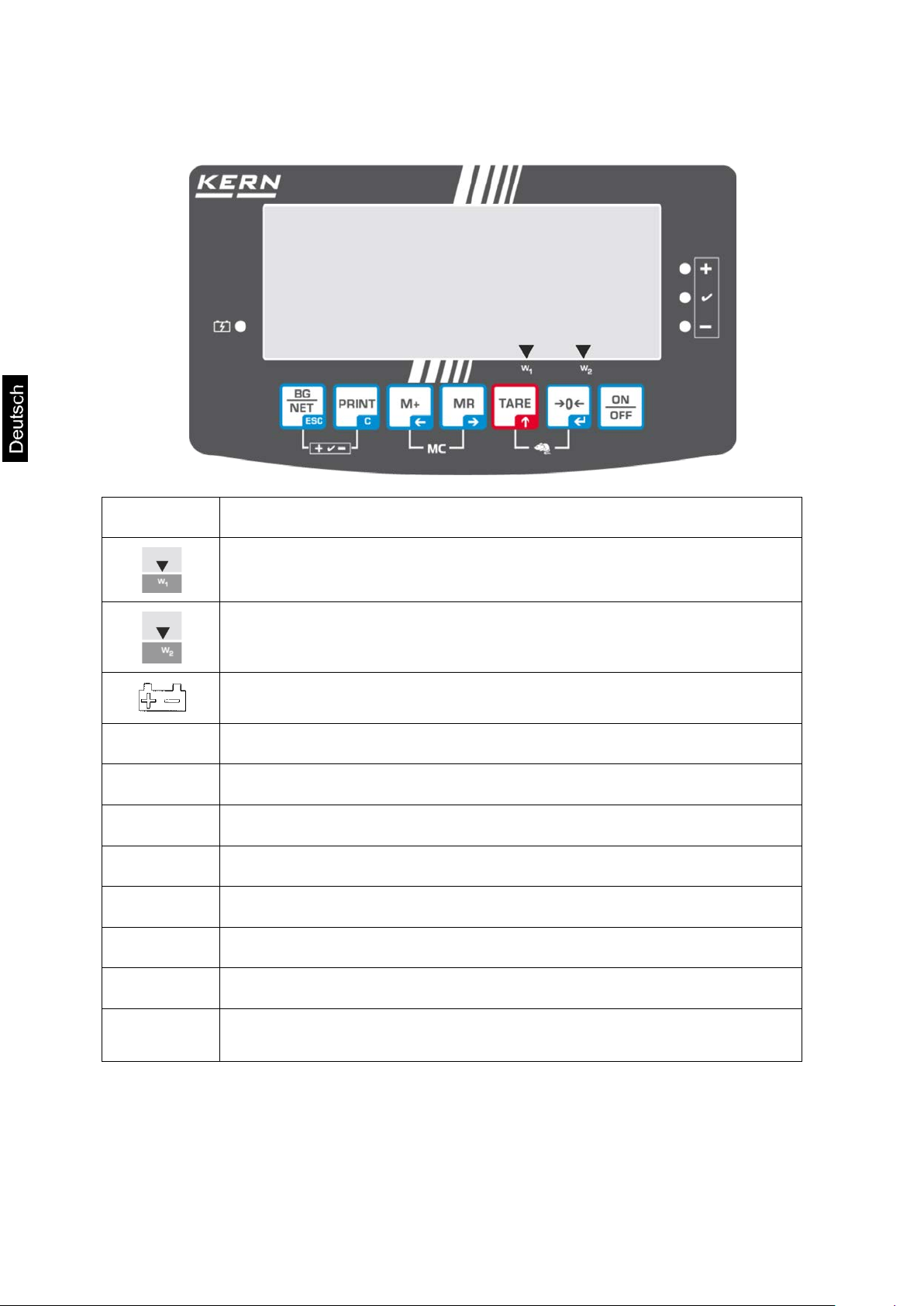

2.2 Anzeigenübersicht

+ / / -
Anzeige Bedeutung
Wägebereich 1
Wägebereich 2
Kapazität des Akkus bald ersch öpft
STABLE Stabilitätsanzeige
ZERO Nullanzeige
GROSS Bruttogewicht
NET Nettogewicht
AUTO Automatisches Summi er en ak ti v
Kg Wägeeinheit
M+ Summieren
LED
Indikatoren für Wägen mit Tolera nzbereich
9 KFB/KFN-TAM-BA_IA-d-1832

3 Grundlegende Hinw eise (Allgemeines)

3.1 Bestimmungsgemäße Verwendung

Das von Ihnen erworbene Anzeigegerät in Kombination mit einer Wägeplatte dient zum Bestimmen des Wägewertes von Wägegut. Es ist zur Verwendung als „nicht­selbsttätiges Wägesystem“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die W ägeplatte auf gebracht. Nach Erreichen eines stabilen Wägewer­tes kann der Wägewert abgelesen werden.

3.2 Sachwidrige Verwendung

Anzeigegerät nicht für dynamische Verwiegungen verwenden. Werden kleine Men­gen vom Wägegut entnommen oder zugeführt, so können durch die in dem Anzeige­gerät vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt wer­den! (Beispiel: Langsames herausfließen von Flüssigkeiten aus einem auf der Waa­ge befindlichen Behält er . ) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Wägeplatte über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Wä­geplatte oder Anzeigegerät könnte hierdurch beschädigt werden. Anzeigegerät niemals in explosionsgefährdeten Räumen betreiben. Die Serienaus­führung ist nicht Ex-geschützt. Das Anzeigegerät darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzei­gegerätes führen. Das Anzeigegerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizu­geben.

3.3 Gewährleistung

Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung
Verwendung außerhalb der beschriebenen Anwendungen
Veränderung oder Öffnen des Gerätes
Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten,
natürlichem Verschleiß und Abnützung
Nicht sachgemäße Aufstellung oder elektrische Installation
Überlastung des Messwerkes
KFB/KFN-TAM-BA_IA-d-1832 10

3.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften des Anzeigegerätes und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Anzeigegeräten sowie der hierfür notwen­digen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kosten­günstig Prüfgewichte und Anzeigegeräte mit angeschlossener Wägeplatte kalibriert werden (Rückführung au f das nati o nal e N or mal) .

4 Grundlegende Sicherheitshinweise

4.1 Hinweise in der Betriebsanleitung beachten

Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durchlesen, selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.

4.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

5 Transport und Lagerung

5.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

5.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not-
wendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglic hen Teile tr ennen.
Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc.
gegen verrutschen und Beschädigung sichern.
11 KFB/KFN-TAM-BA_IA-d-1832

6 Auspacken und Aufstellen

Anzeigegerät

6.1 Aufstellort, Einsatzort

Die Anzeigegeräte sind so konstruiert, dass unter den üblic h en Ei n s atzbedingungen zuverlässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihr Anzeigegerät und Ihre Wägeplatte wählen.
Am Aufstellort folgendes beachten:
Wägeplattform auf eine stabile, gerade Fläche stellen;
extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
Anzeigegerät und Wägeplatte vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
Erschütterungen während des Wägens vermeiden;
Anzeigegerät und Wägeplatte vor hoher Luftfeuchtigkeit, Dämpfen und Staub
schützen;
Setzen Sie das Anzeigegerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Ge­rät ca. 2 Stunden bei Raumtemperatur.
statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

6.2 Auspacken und Aufstellen

Das Anzeigegerät vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und am vorgesehenen Arbeitsplatz aufstellen. Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.

6.3 Lieferumfang/Serienmäßiges Zubehör:

Netzgerät
Tischfuß inkl. Wandhalterung
Betriebsanleitung
KFB/KFN-TAM-BA_IA-d-1832 12

6.4 Transportsicherung (Abbildungsbeispiel)

Transportsicherung
Bitte Beachten, wenn Anzeigegerät in Verbindung mit einer Plattform mit Transport­sicherung verwendet wird, muss diese Transportsicherung vor Verwendung gelöst werden.

6.5 Fehlermeldung

Sobald in der Anzeige der Waage eine Fehlermeldung erscheint, darf die Waage nicht mehr eingesetzt werden. z. Bsp. Err 4

6.6 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span­nungswert muss mit der örtli chen Spannung übereinstimmen. Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

6.7 Akkubetrieb (Option)

Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden.
Erscheint in der Gewichtsanzeige ist die Kapazität des Akkus bald erschöpft. Das Gerät ist noch ca. 10 Stunden betriebsbereit, danach schaltet sie sich automa­tisch ab. Akku über das mitgelieferte Netzteil laden. Die LED-Anzeige informiert Sie während des Ladens über den Ladezustand des Ak­kus.
rot: Spannung unter das vorgeschriebene Minimum abgefallen. grün: Akku ist vollständig geladen gelb: Akku wird geladen
Zur Schonung des Akkus kann die automatische Abschaltfunktion „AUTO OFF„ akti­viert werden, siehe Kap. 7.14.
13 KFB/KFN-TAM-BA_IA-d-1832

6.8 Justierung

lisierung ist erforderlich.
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je­des Anzeigegerät m it angeschlossener Wägeplatte – gemäß dem zugrunde liegen­den physikalisc hen Wägeprinzi p – am Aufstellort auf die dort herrs ch ende Erdbe­schleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbe­triebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungs­temperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.
Bei Wägesystemen mit einer Auflösung < 15 000 Teilungsschritte wird eine Justierung empfohlen. Bei Wägesystemen mit einer Auflösung > 15 000 Teilungsschritte wird eine Linearisierung (s. Kap. 6.10) empfohlen.
Erforderliches Justiergewicht bereitstellen. Das zu verwendende Jus- tiergewicht ist abhängig von der Kapazität des Wägesystems. Justie­rung möglichst nahe an der Höchstlast des Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern­sohn.com.
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi-

6.8.1 Geeichte Wägesysteme

Bei geeichten Wägesystemen ist der Me nüp u nk t für die Justierung „P2 mode“ gesperrt.
KERN KFB-TAM
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Jus­tierschalter betätigt werden. Position des Justierschalters siehe Kap. 6.10.
KERN KFN-TAM Um die Zugriffsperre aufzuheben, muss vor Menüaufruf die Siegelmarke zer-
stört und die beiden Kontakte der Leiterplatte [K2] mit einem Jumper kurzge­schlossen werden (siehe Kap. 6.10).
Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem dur ch ei n e aut or i­sierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, be­vor es wieder in eichpflichtige Anwendungen verwendet werden darf.
KFB/KFN-TAM-BA_IA-d-1832 14

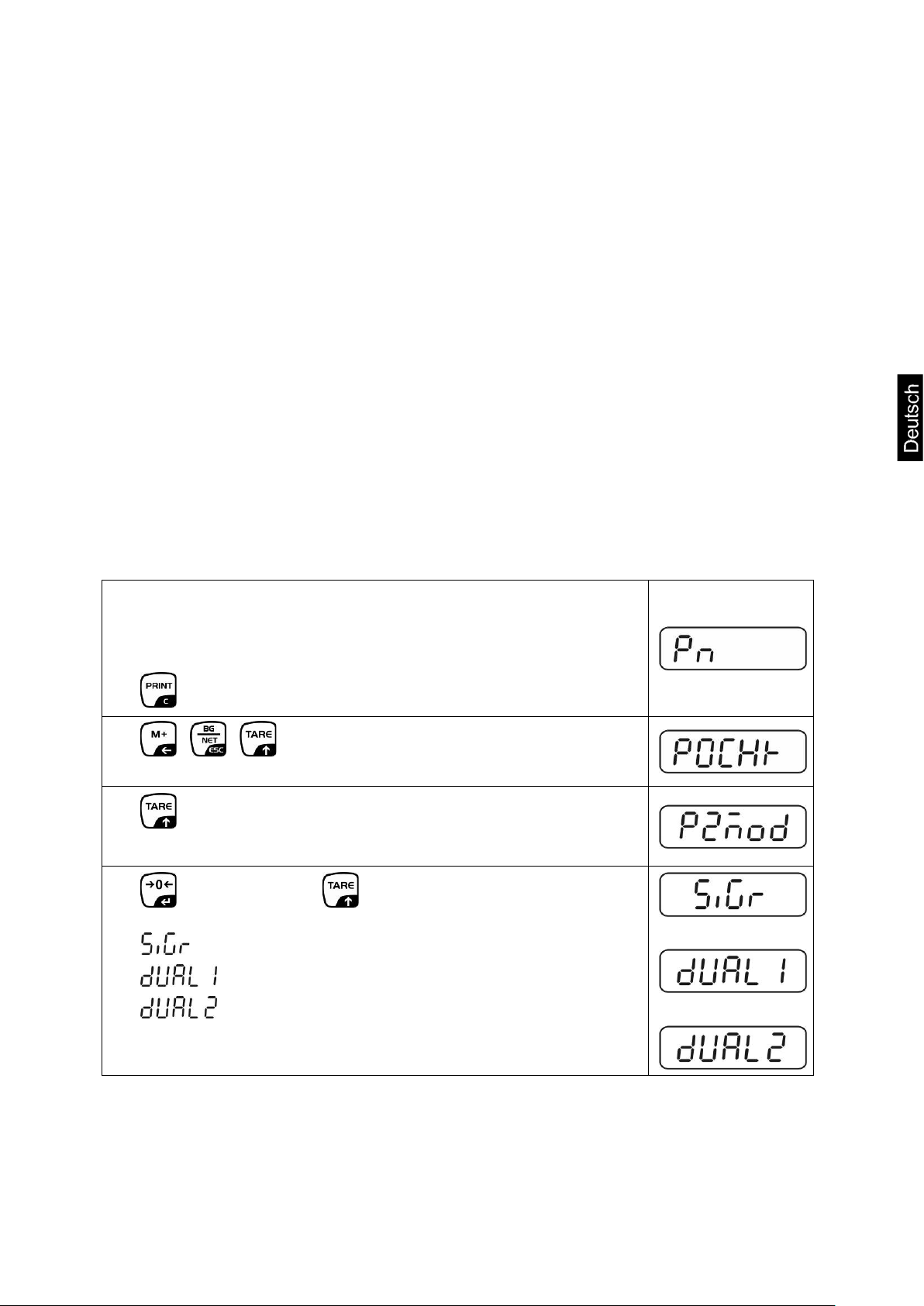

Menü aufrufen:
1. Gerät einschalten und während des Selbsttests
drücken.

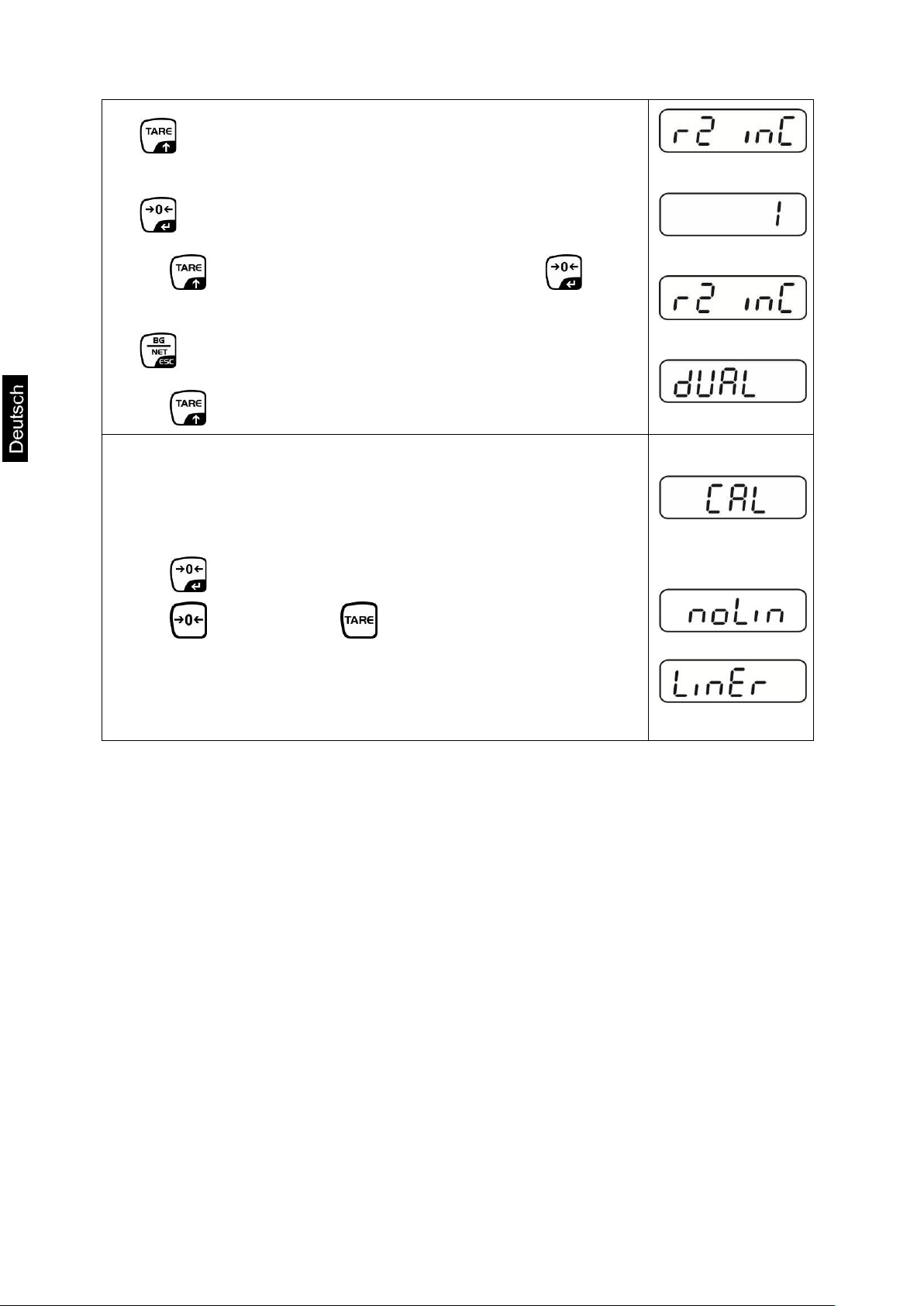

2. , , nacheinander drücken der erste Menü­block „PO CHK“ wird angezeigt.
3. wiederholt drücken, bis „P2 mode“ angezeigt wird.
Bei Modell KFB-TAM Justierschalter betätigen.
4. drücken und mit eingestellten Waagentyp aus­wählen.
= Einbereichswaage
= Zweibereichswaage
= Mehrteilungswaage
5. Mit bestätigen.
6. wiederholt drücken, bis „CAL“ angezeigt wird.
7. Mit bestätigen und mit Einstellung „noLin“ aus­wählen.
15 KFB/KFN-TAM-BA_IA-d-1832
Justierung durchführen:
Menüeinstellung „noLin“ mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinde n.
Stabilitätsanzeig e abw ar ten, da nn drücken.
Das aktuell eingestellte Justiergewicht wird angezeigt.
Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge-
wünschte Einstellung wählen, die jeweils aktive Stelle blinkt.
Mit bestätigen. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.
Stabilitätsanzei g e abw ar ten, dann drücken.
Nach erfolgreicher Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht abneh­men, die Waage kehrt automatisch in den Wägemodus zu­rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wiederholen.
KFB/KFN-TAM-BA_IA-d-1832 16

6.8.2 Nicht eichfähige Wägesysteme

Menü aufrufen:
1. Gerät einschalten und während des Selbsttests
drücken.
2. , , nacheinander drücken der erste Menü­block „PO CHK“ wird angezeigt.
3. wiederholt drücken, bis „P3 CAL“ angezeigt wird.
4. Mit bestätigen. wiederholt drücken, bis „CAL“ an­gezeigt wird.
5. Mit bestätigen, die aktuelle Einstellung wird angezeigt.
Mit bestätigen, mit gewünschte Einstellung aus-
wählen noLin = Justierung LineAr = Linearisierung, s. Kap. 6.9
Justierung durchführen:
Menüeinstellung „noLin“ mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinde n.
Stabilitätsanzeig e abw ar ten, da nn drücken.
Das aktuell eingestellte Justiergewicht wird angezeigt. Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge-
wünschte Einstellung wählen, die jeweils aktive Stelle blinkt.
Mit bestätigen. Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.
Stabilitätsanzei g e abw ar ten, dann drücken.
Nach erfolgreicher Justierung führt die Waage einen Selbst-
test durch. Während des Selbsttests Justiergewicht abneh­men, die Waage kehrt automatisch in den Wägemodus zu­rück. Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung angezeigt, Justiervorgang wieder­holen.
17 KFB/KFN-TAM-BA_IA-d-1832

6.9 Linearisierung

Bei Waagen mit einer Auflösung > 15 000 Teilungsschritte wird die
6.10.
Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe­reich an. Wird bei der Prüfmitt el üb er wachung eine Linearitätsabweichung festg es tel lt , kann diese durch eine Lineari s ier ung v er bessert werden.

6.9.1 Geeichte Wägesysteme

Menüpunkt P2 modeCalLiner aufrufen, s. Kap. 6.8.1
Mit bestätigen, die Passwortabfrage „Pn“ wird ange-
zeigt.
Durchführung einer Linearisierung empfohlen.
Die Linearisierung darf nur von einer Fachkraft mit fundierten Kennt­nissen im Umgang mit Waagen durchgeführt werden.
Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. „Prüfmittelüberwachung“.
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabilisierung ist erforderlich.
Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen, s. Kap. „Prüfmittelüberwachung“.
Bei geeichten Wägesystemen ist die Justierung gesperrt. Um die Zu­griffsperre aufzuheben, muss die Siegelmarke zerstört und der Jus­tierschalter betätigt werden. Position des Justierschalters siehe Kap.
, , oder , , nacheinander drü-
cken. Darauf achten, dass sich keine Gegenstände auf der Wäge­platte befinden.
Stabilitätsanzei g e abw ar ten, dann drücken. Bei Anzeige „Ld 1“ erstes Justiergewicht (1/3 Max) vorsichtig
in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar­ten, dann drücken.
Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor-
sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar­ten, dann drücken.
KFB/KFN-TAM-BA_IA-d-1832 18
Nach erfolgreicher Linearisierung führt die Waage einen
Selbsttest durch. Während des Selbsttests Justi er g ew i cht abnehmen, die Waage kehrt automatisch in den Wägemo­dus zurück.

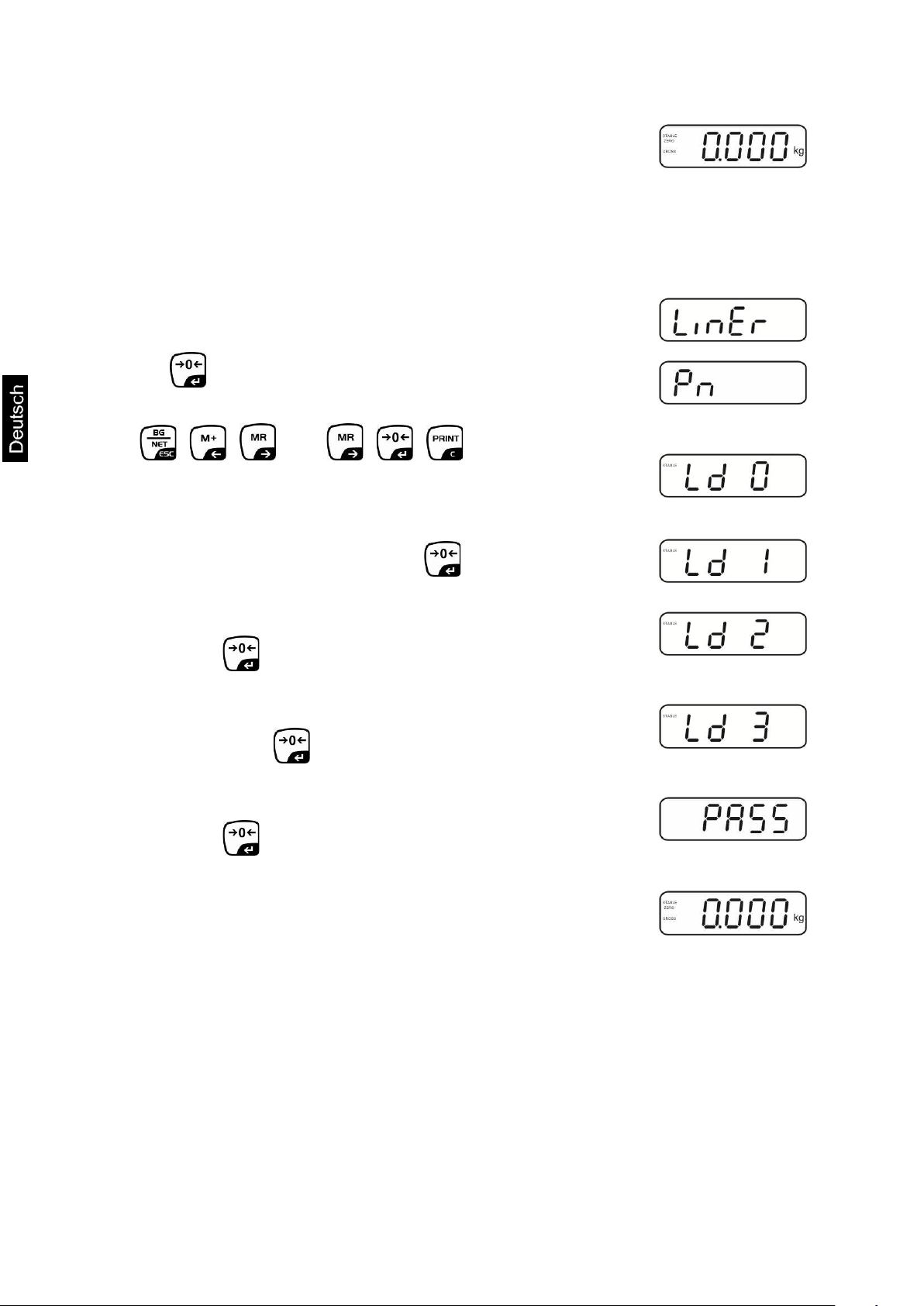

6.9.2 Nicht geeichte Wägesysteme

Menüpunkt P3 CALCalLiner aufrufen, s. Kap. 6.8.1
Mit bestätigen, die Passwortabfrage „Pn“ wird ange-
zeigt.
, , oder , , nacheinander drü-
cken. Darauf achten, dass sich keine Gegenstände auf der Wäge­platte befinden.
Stabilitätsanzei g e abw ar ten, dann drücken. Bei Anzeige „Ld 1“ erstes Justiergewicht (1/3 Max) vorsichtig
in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar­ten, dann drücken.
Bei Anzeige „Ld 2“ zweites Justiergewicht (2/3 Max) vor-
sichtig in die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwarten, dann drücken.
Bei Anzeige „Ld 3“ drittes Justiergewicht (Max) vorsichtig in
die Mitte der Wägeplatte stellen. Stabilitätsanzeige abwar­ten, dann drücken.
Nach erfolgreicher Linearisierung führt die Waage einen
Selbsttest durch. Während des Selbsttests Jus ti er g ew ic ht abnehmen, die Waage kehrt automatisch in den Wägemo­dus zurück.
19 KFB/KFN-TAM-BA_IA-d-1832

6.10 Eichung

UU
Allgemeines: Nach der EU-Richtlinie 2014/31EU müssen Waagen geeicht sein, wenn sie wie folgt verwendet werden (gesetzlich geregelter Bereich):
a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-
stimmt wird.
b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im
medizinischen und pharmazeutischen Labor. c) Zu amtlichen Zwecken. d) bei der Herstellung von Fertigpackungen.
Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.
Eichhinweise:
Für eine geeichte Waage liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung erf olgt nach den jeweiligen gesetzlichen Bestimmungen der Län­der. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in der Regel 2 Jahre. Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!
Die Eichung des Wägesystems ist ohne die „Siegelmarken“ ungültig.
KFB/KFN-TAM-BA_IA-d-1832 20

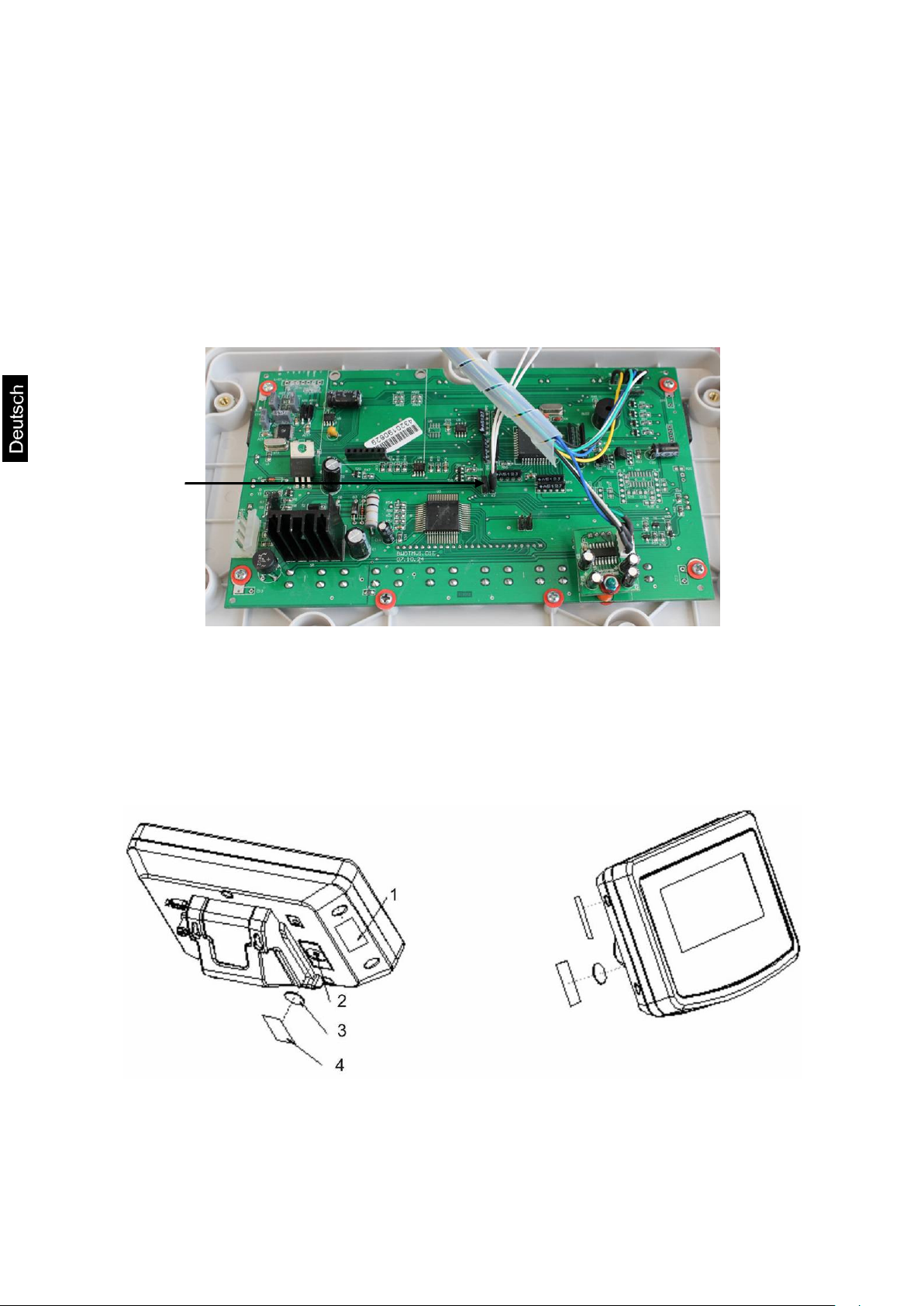

Hinweise zu geeichten Wägesystemen
[K1]
KFB-TAM:
Zugang zur Leiterplatte:
Siegelmarke entfernen
Anzeigegerät öffnen
Bei Einsatz des Anzeigegerätes als eichfähiges Wägesystem müssen die
Kontakte der Leiterpl at te mi t ein em Jumper kur z g esc hl oss en [K1] wer den.
Bei nicht eichfähigen Wägesystemen den Jumper entfernen.
Bei geeichten Wägesystemen ist der Menüpunkt für die Justierung „P2 mode“ ge­sperrt.
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier­schalter betätigt werden.
Position Siegelmarken und Justi er sc h al ter :
1. Selbstzerstörende Siegelmarke
2. Justierschalter
3. Abdeckung Justierschalter
4. Selbstzerstörende Siegelmarke
21 KFB/KFN-TAM-BA_IA-d-1832

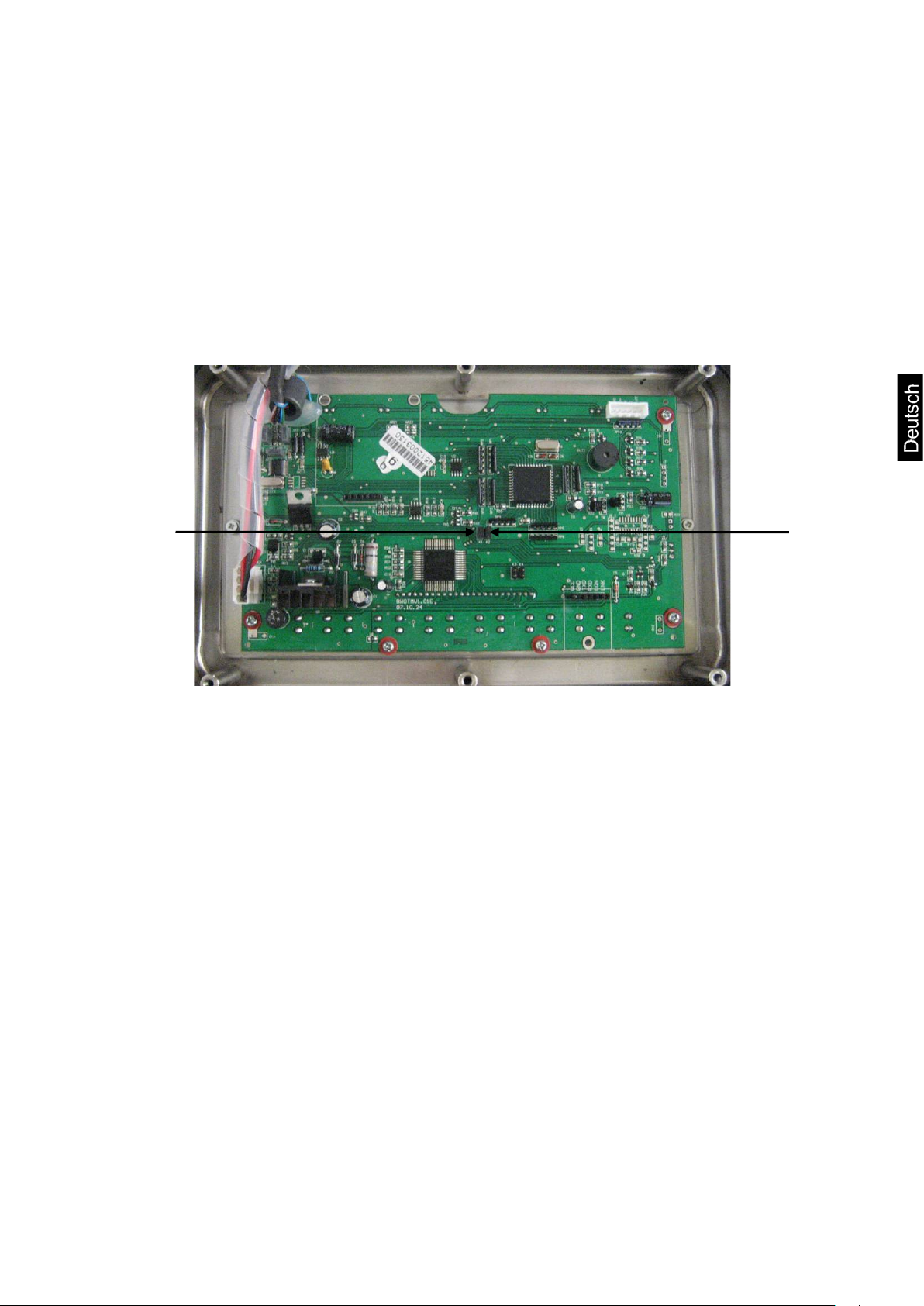

KFN-TAM:
[K1]
[K2]
Zugang zur Leiterplatte:
Siegelmarke entfernen
Anzeigegerät öffnen
Bei Einsatz des Anzeigegerätes als eichfähiges Wägesy st e m müss en di e
Kontakte der Leiterpl at te mi t ein em Jumper kur z g esc hl oss en [K1] wer den.
Bei nicht eichfähigen Wägesystemen den Jumper entfernen.
Zur Justierung müssen die Kontakte der Leiterplatte mit einem Jumper kurz-
geschlossen [K2] werden
KFB/KFN-TAM-BA_IA-d-1832 22

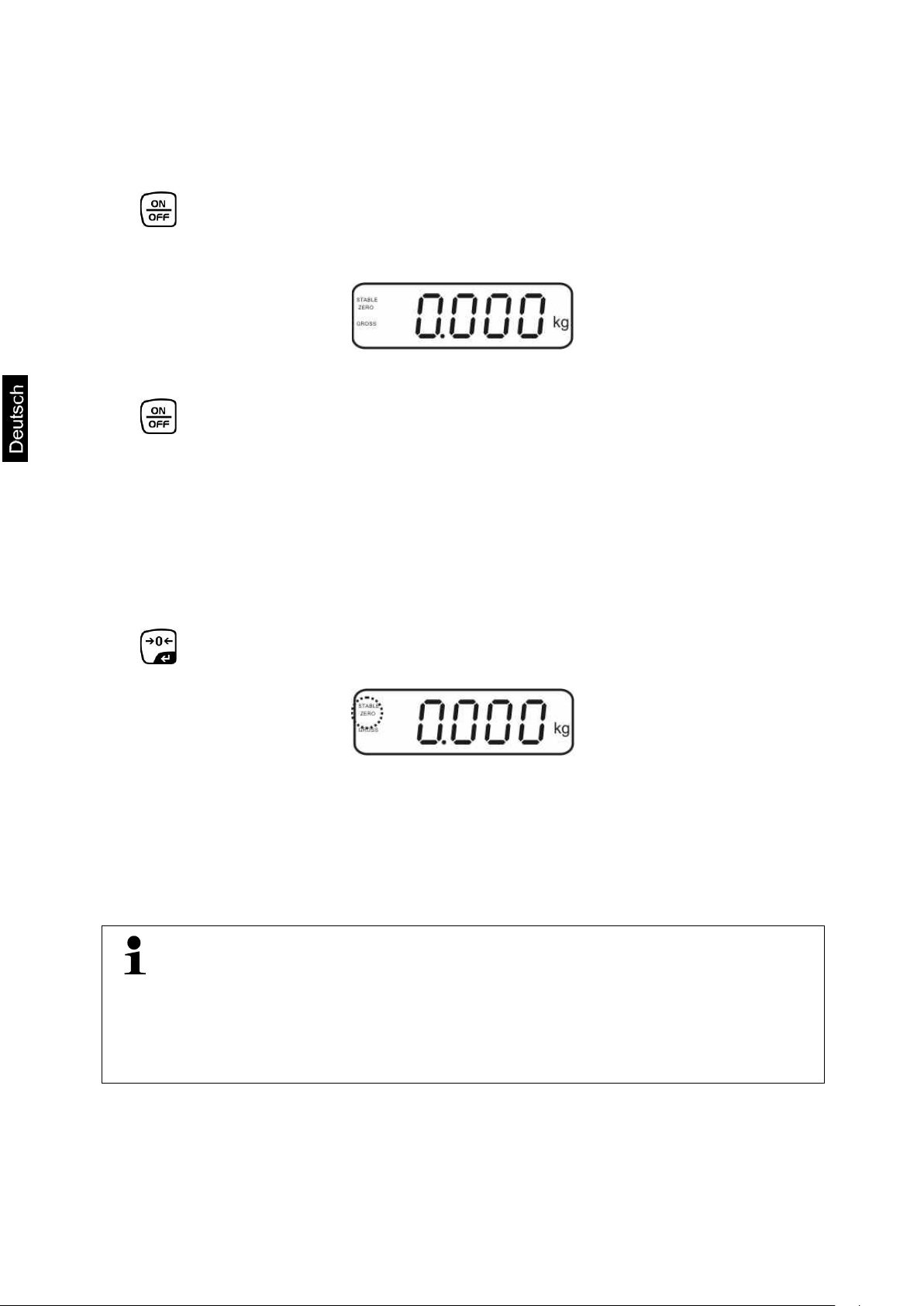

7 Betrieb

über die angegebene Höchstlast (Max), abzüglich

7.1 Einschalten

drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei-
ge erscheint, ist das Gerät wägebereit.

7.2 Ausschalten

drücken, die Anzeige erlischt.

7.3 Nullstellen

Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte. Das Gerät verfügt über eine automatische Nullstellfunktion, bei Bedarf kann das Gerät aber jederzeit wie folgt auf Null zurückgesetzt werden.
Wägesystem entlasten
drücken, die Nullanzeige und der Indikator ZERO erscheinen.

7.4 Einfaches Wägen

Wägegut auflegen. Stabilitätsanzeige STABLE abwarten. Wägeergebnis ablesen.
Überlast-Warnung
Überlastungen des Gerätes einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das G e­rät könnte hierdurch beschädigt werden. Die Überschreitung der Höchstlast wird mit der Anzeige „----“ und einem Sig­nalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.
23 KFB/KFN-TAM-BA_IA-d-1832

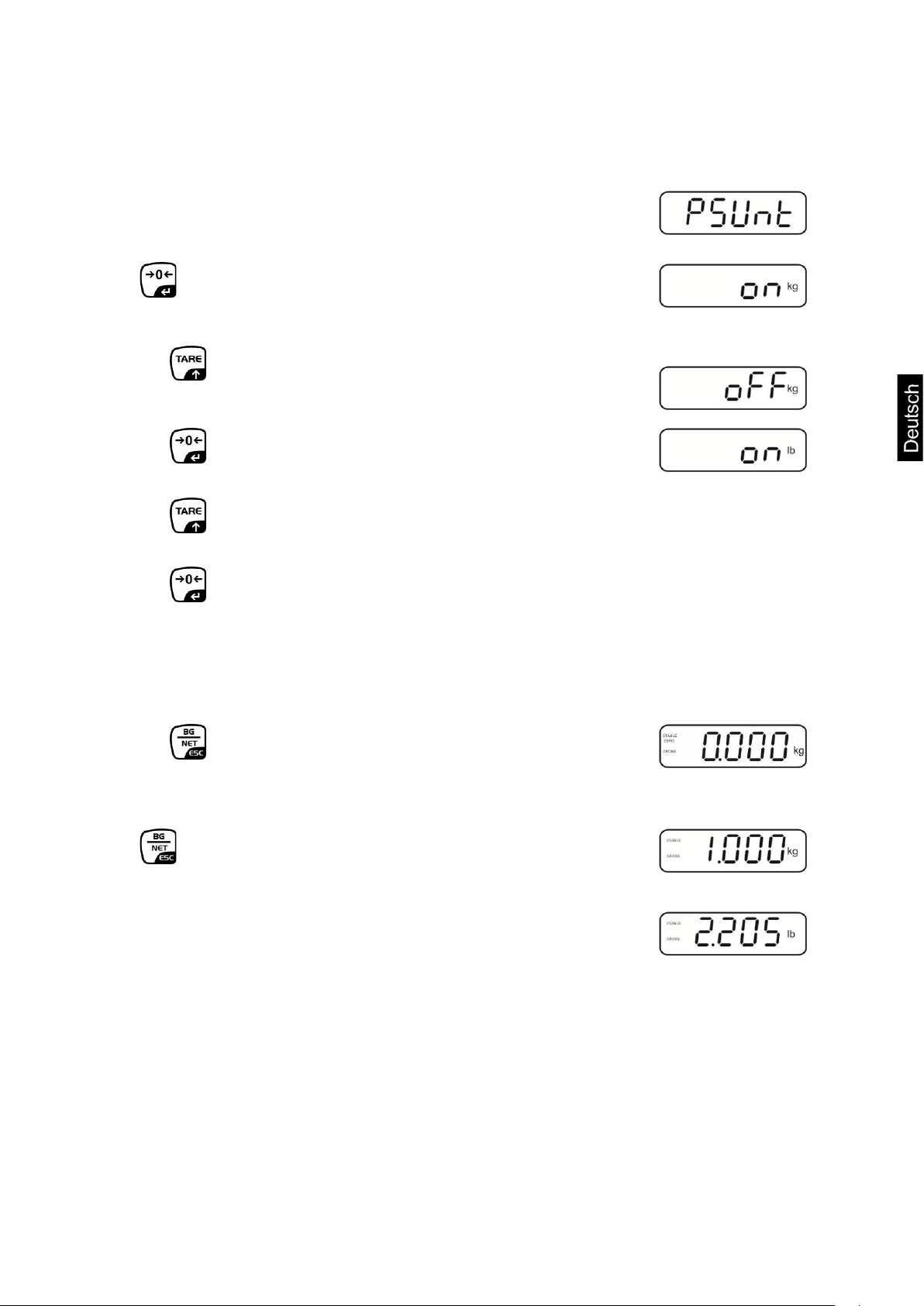

7.5 Wägeeinheit umschalten (nur nicht eichfähige Wägesysteme)

Wägeeinheiten aktivieren:
Menüpunkt P5 Unt aufrufen, s. Kap. 8.1
drücken, die erste Wägeeinheit mit der aktuellen Ein-
stellung wird angezeigt.
Mit die angezeigte Wägeeinheit aktivieren [on] / deakti-
vieren [off].
Mit bestätigen. Die nä chs te Einheit mit der aktuellen
Einstellung wird angezeigt.
Mit die angezeigte Wägeeinheit aktivieren [off] / deakti-
vieren [on].
Mit bestätigen. Vorgang für jede Wägeeinheit wiederholen.
Hinweis: „tj“ und „Hj“ können nicht gleichzeitig aktiviert werden, nur entweder oder.
Mit zurück in den Wägemodus
Wägeeinheit umschalten:
gedrückt halten, die Anzeige wechselt in die zuvor akti-
vierten Wägeeinheiten (z .B. kg  lb)
KFB/KFN-TAM-BA_IA-d-1832 24

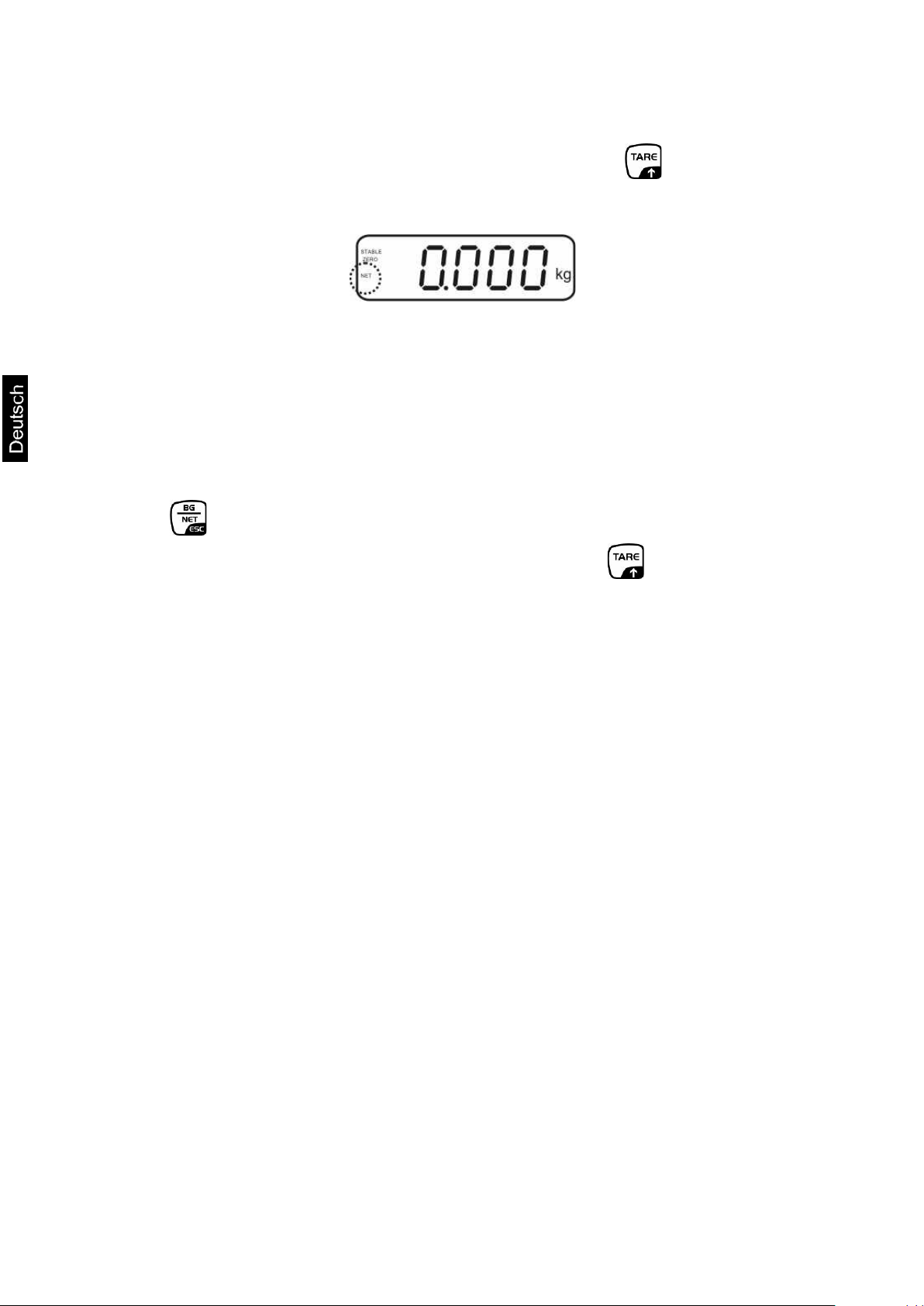

7.6 Wägen mit Tara

Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die
Nullanzeige und der Indikator NET erscheinen.
Das Gewicht des Gefäßes ist nun intern gespeichert.
Wägegut einwiegen, das Nettogewicht wird angezeigt. Nach Abnehmen des Wägebehält er s erscheint das Gewicht des Wägebehälters
als Minus-Anzeige.
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim
Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Gren­ze ist dann erreicht, wenn der Tarierbereich (siehe Typenschild) ausgelastet ist.
Mit kann zwischen Bruttogewicht und Nettogewicht umgeschaltet werden. Zum Löschen des Tarawertes Wägeplatte entlasten und drücken.
25 KFB/KFN-TAM-BA_IA-d-1832

7.7 Wägen mit Toleranzbereich

Beim Wägen mit Toleranzbereich können Sie einen oberen und einen unteren Grenzwert festlegen und damit sicherstellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranzgrenzen liegt. Bei Toleranzkontrollen wie Dosieren, Portionieren oder Sortieren zeigt das Gerät die Über- oder Unterschreitung der Grenzwerte mit einem optischen und akustischen Signal an.
Akustisches Signal:
Das akustische Signal ist abhängig von der Einstellung im Menüblock „BEEP“. Wählbar:
no
ok
ng
Optisches Signal:
Drei farbige Signalleuchten zeigen an, ob das Wägegut sich innerhalb der zwei Tole­ranzgrenzen befindet. Die Signalleuchten liefern folgende Information:
akustisches Signal ausgeschaltet akustisches Signal ertönt, wenn Wägegut innerhalb des
Toleranzbereiches liegt akustisches Signal ertönt, wenn Wägegut außer hal b des
Toleranzbereiches liegt
+
Zielstückzahl / Zielgewicht oberhalb oberer Toleranzg renze
Zielstückzahl / Zielgewicht im Toleranzbereich
Zielstückzahl / Zielgewicht unterhalb
-
unterer Toleranzg r enze
rote Signalleuchte leuchtet
grüne Signalleuchte leuchtet
rote Signalleuchte leuchtet
Die Einstellungen zur Toleranzkontrolle können entweder durch Aufrufen des Menüb­locks „P0 CHK“ (s. Kap. 8) erfolgen, oder schneller über die Tastenkombination
KFB/KFN-TAM-BA_IA-d-1832 26

7.7.1 Toleranzkontrolle auf Zielgewicht

Einstellungen
Im Wägemodus und gleichzeitig drücken.
drücken, die Anzeige zur Eingabe des unteren Grenz-
wertes erscheint.
drücken, die aktuelle Einstellung wird angezeigt.  Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwer t
z. B. 1.000 kg eingeben, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
wiederholt drücken bis angezeigt wird.
drücken, die aktuelle Einstellung des oberen Grenzwer-
tes wird angezeigt.
Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert
z. B. 1.100 kg eingeben, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
wiederholt drücken bis angezeigt wird.
drücken, die aktuelle Einstellung des akustischen Sig-
nals wird angezeigt.
Mit gewünschte Einstellung (no, ok, ng) auswählen.
Eingabe mit bestätigen.
27 KFB/KFN-TAM-BA_IA-d-1832
drücken, das Wägesystem befindet sich im Tole-
ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä­gegut sich innerhalb der zwei Toleranzgrenzen befindet.
Wägen mit Toleranzbereich
Bei Einsatz eines Wägebehälters tarieren. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei-
gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
Wägegut unter vorgegebener Toler an z
rote Signalleuchte
neben „-„ leuchtet
Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.
Zum Löschen der Grenzwerte Wert „00.000 k g “ eing eben.
Wägegut innerhalb vorgegebener Toler an z
grüne Signalleuchte
neben „„leuchtet
Wägegut über vorgegebener Toler an z
rote Signalleuchte
neben „+„leuchtet
KFB/KFN-TAM-BA_IA-d-1832 28

7.7.2 Toleranzkontrolle auf Zielstückzahl

Einstellungen
Im Wägemodus und gleichzeitig drücken.
wiederholt drücken bis die Anzeige zur Eingabe des
unteren Grenzwertes erscheint.
drücken, die aktuelle Einstellung wird angezeigt.  Mit den Navigationstasten (s. Kap. 2.1.1) unteren Grenzwert
z. B. 75 Stück eingeben, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
wiederholt drücken bis angezeigt wird.
drücken, die aktuelle Einstellung des oberen Grenzwer-
tes wird angezeigt.
Mit den Navigationstasten (s. Kap. 2.1.1) oberen Grenzwert
z. B. 100 Stück eingeben, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
wiederholt drücken bis angezeigt wird.
drücken, die aktuelle Einstellung des akustischen Sig-
nals wird angezeigt.
Mit gewünschte Einstellung (no, ok, ng) auswählen.
Eingabe mit bestätigen.
29 KFB/KFN-TAM-BA_IA-d-1832
drücken, das Wägesystem befindet sich im Tole-
ranzwägemodus. Ab hier erfolgt die Einstufung, ob das Wä­gegut sich innerhalb der zwei Toleranzgrenzen befindet.
Wägen mit Toleranzbereich
Stückgewicht festlegen, s. Kap. 7.10. Bei Einsatz eines Wägebehälters tarieren.
Wägegut auflegen, die Toleranzkontrolle wird gestartet. Die Signalleuchten zei-
gen an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
Wägegut unter vorgegebener Toler an z
rote Signalleuchte
neben „-„ leuchtet
Die Toleranzkontrolle ist nicht aktiv, wenn das Gewicht unter 20d liegt.
Zum Löschen der Grenzwerte Wert „00000 PCS“ eingeben.
Wägegut innerhalb vorgegebener Toler an z
grüne Signalleuchte
neben „„leuchtet
Wägegut über vorgegebener Toler an z
rote Signalleuchte
neben „+„leuchtet
KFB/KFN-TAM-BA_IA-d-1832 30

7.8 Manuelles Summieren

Menüeinstellung:
Die Summierfunktion ist nicht aktiv, wenn das Gewicht unter 20d liegt.
Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausge­geben.
Summieren:
Wägegut A auflegen.
Warten bis Stabilitätsanzeige STABLE erscheint, dann drücken. Der Ge­wichtswert wird gespeichert und bei Anschluss eines optionalen Druckers ausge­geben.
Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An-
zeige ≤ Null.
Wägegut B auflegen.
Warten bis Stabilitätsanzei g e ersc hei nt, dan n drücken. Der Gewichtswert wird in den Summenspeicher addiert und ggf. ausgedruckt. Die Anzahl Wägun­gen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt.
P1 COM“ bzw. „P2 COMMODE“ PR2““, s. Kap. 8
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.
Darauf achten, dass d as Wägesy stem zwischen den einzelnen Wägungen entlas­tet werden muss.
Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis die Kapazität des
Wägesystem erschöpft ist.
Summe „Total“ anzeigen und ausgeben:
drücken, die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec.
lang angezeigt. Zum Ausdruck während dieser Anzeige drücken.
31 KFB/KFN-TAM-BA_IA-d-1832
Wägedaten löschen:
Musterprotokoll (KERN YKB-01N):
und gleichzeitig drücken. Die Daten im Summenspeicher werden ge-
löscht.
Menüeinstellung „P1 COM“ bzw. „P2 COM“ „Lab 2“ / Prt 7“
Erste Wägung
Zweite Wägung
Dritte Wägung
Anzahl Wägungen/ Gesamtsumme
+
Weitere Musterprotokolle s. Kap. 10.2
KFB/KFN-TAM-BA_IA-d-1832 32

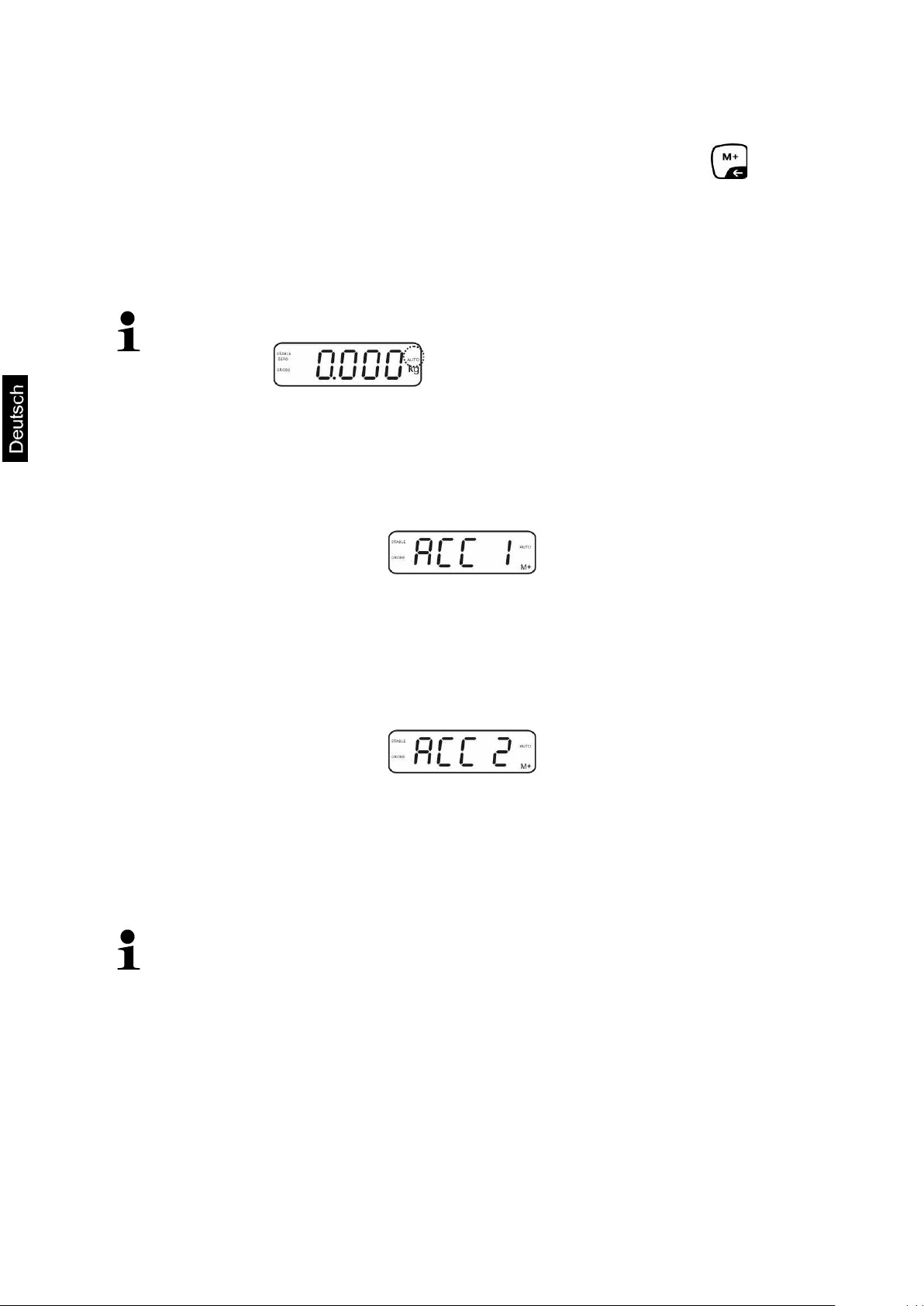

7.9 Automatisches Sum mi eren

Menüeinstellungen:
Mit dieser Funktion werden die einzelnen Wägewerte ohne Drücken von auto­matisch beim Entlasten der Waage in den Summenspeicher addier t und bei An­schluss eines optionalen Druckers ausgegeben.
P1 COM“ bzw. „P2 COM MODE“ AUTO““, s. Kap. 8 Der Indikator AUTO wird angezeigt.
Summieren:
Wägegut A auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ausgedruckt.
Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An-
zeige ≤ Null.
Wägegut B auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton. Der Wägewert wird in den Summenspeicher addiert und ausgedruckt. Die Anzahl Wägungen gefolgt vom Gesamtgewicht werden 2 sec. lang angezeigt.
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.
Darauf achten, dass das Wägesystem zwischen den einzelnen Wägungen entlas­tet werden muss.
Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des
Wägesystem erschöpft ist.
Anzeigen und löschen der Wägedaten, sowie Musterprotokoll siehe Kap. 7.8.
33 KFB/KFN-TAM-BA_IA-d-1832

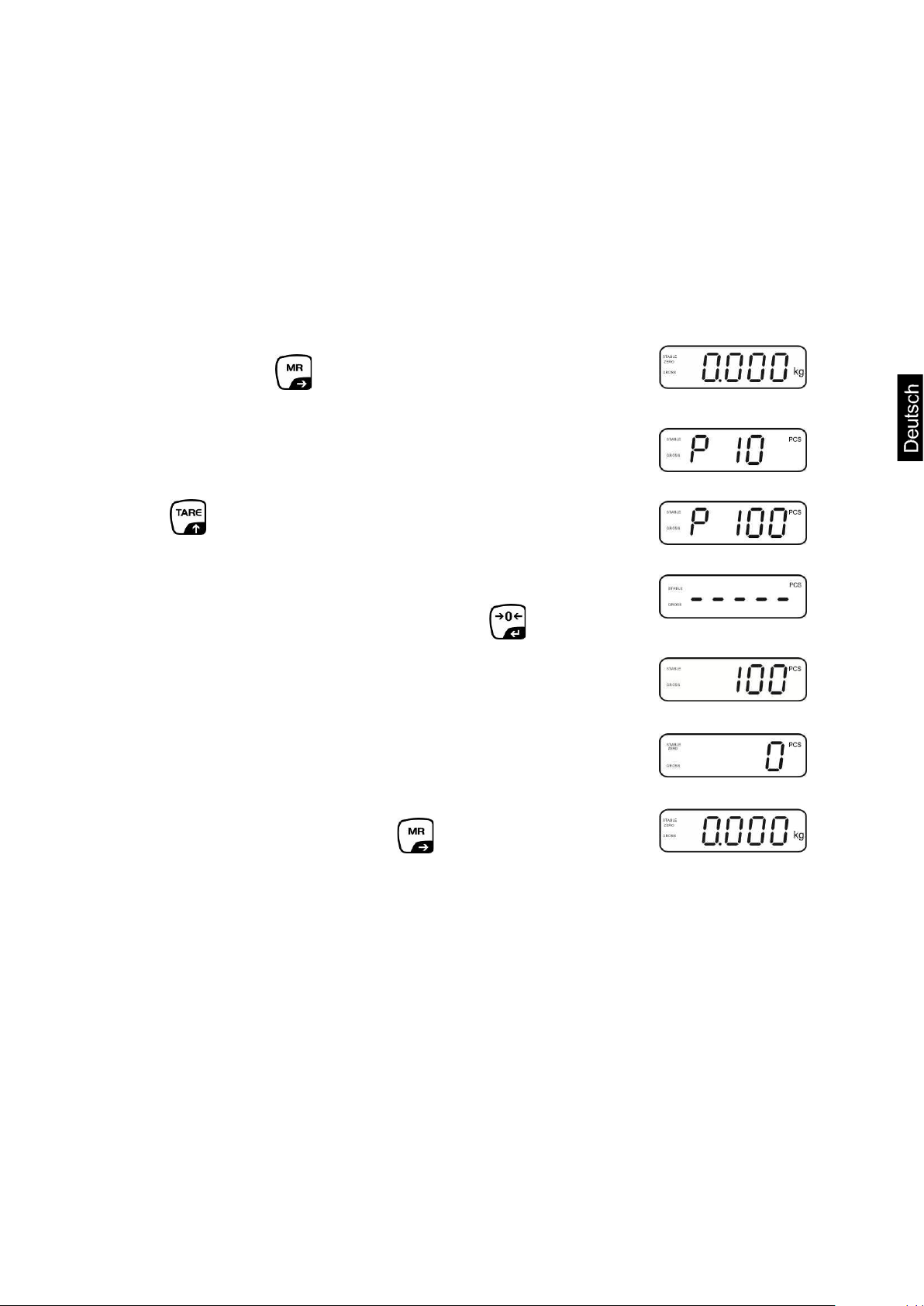

7.10 Stückzählen

Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh­lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und tei l t es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be­rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge­führt. Hier gilt: Je höher die Referenzstückzahl, desto größer die Zählgenauigkeit.
Im Wägemodus gedrückt halten bis die Anzeige „P 10“
zur Einstellung der Referenzstückzahl angezeigt wird.
Mit gewünschte Referenzstückzahl (z.B. 100) einstel-
len, wählbar P 10, P 20, P 50, P100, P 200.
So viele Zählteile (z.B. 100 Stück) auflegen, wie die einge-
stellte Referenzstückzahl verlangt und mit bestätigen. Die Waage errechnet das Refer enzgewicht (Durchschnitts­gewicht je Teil). Die aktuelle Stückzahl (z.B. 100 Stück) wird angezeigt.
Referenzgewicht abnehmen. Ab hier befindet sich die Waa-
ge im Stückzählmodus und zählt alle Teile, die sich auf der Wägeplatte befinde n.
Zurück in den Wägemodus mit .
KFB/KFN-TAM-BA_IA-d-1832 34

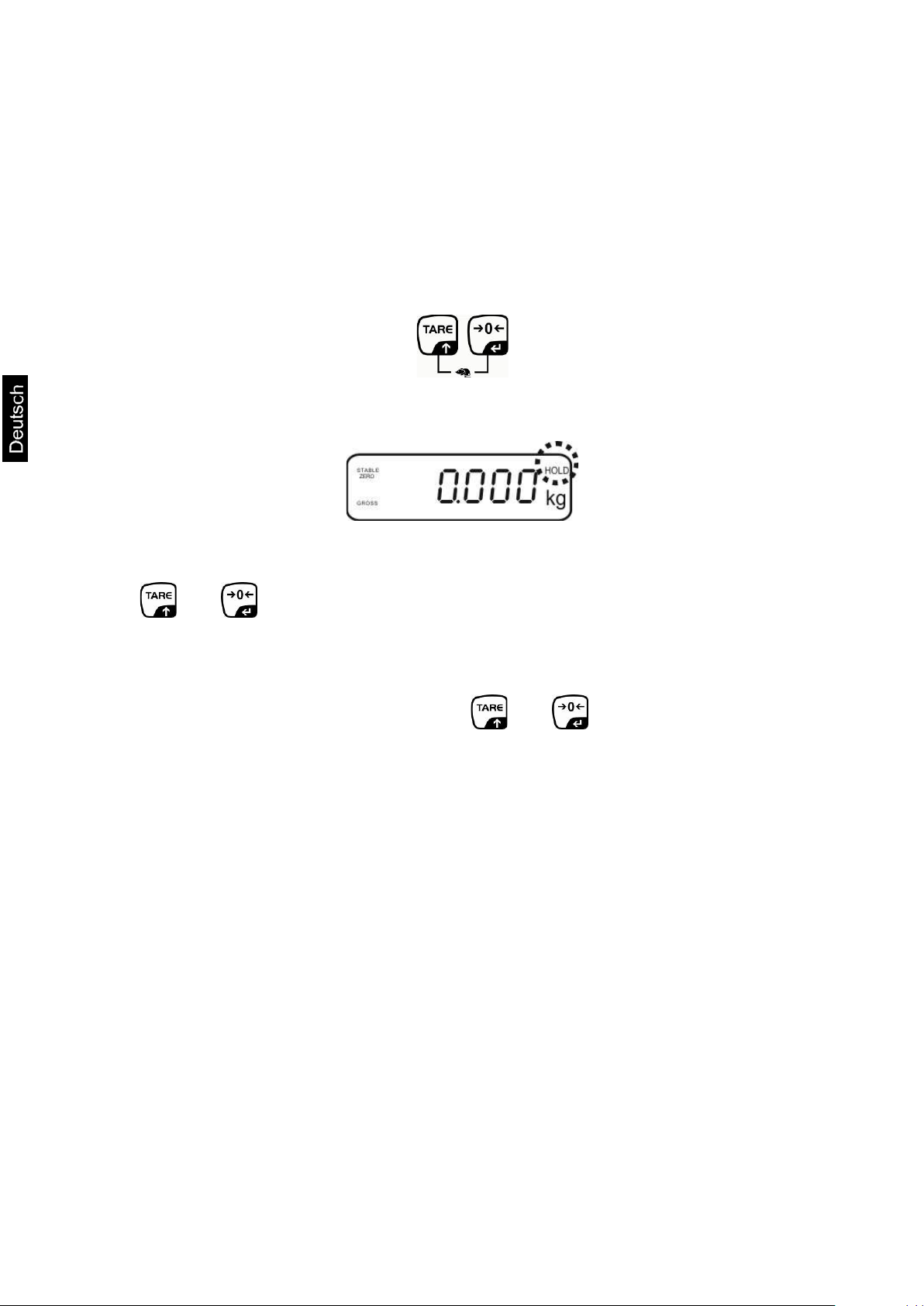

7.11 Tierwägen

Die Tierwägefunktion eignet sich im Wägen von unruhigen Wägegütern. Das Wägesystem bildet von mehreren Wägewerten einen stabilen Mittelwert und zeigt diesen an.
Das Tierwägeprogramm kann entweder durch Aufrufen des Menüblocks „P3 OTH“ bzw. „P4 OTHANMON“ (s. Ka p. 8) aktiviert werden, oder schnel­ler über die Tastenkombinat ion
Bei aktiver Tierwägefunktion wird der Indikator HOLD angezeigt.
Wägegut auf das Wägesystem bringen, warten bis es sich etwas beruhigt hat.
und gleichzeitig drücken, einen Signalton ertönt d.h. die Tierwägefunk-
tion ist aktiv . Während der Mittelwertbildung kann Wägegut hinzugefügt oder abgenomen wer­den, da der Wägewert ständig aktualisiert wird.
Zur Deaktivierung der Tierwägefunktion und gleichzeitig drücken.
35 KFB/KFN-TAM-BA_IA-d-1832

7.12 Tastatursperre

Im Menüpunkt „P3 OTH“ bzw. „P 4 OTH“ LOCK“ s. Kap. 8 kann die Tastatursperr e aktiviert/deaktiviert werden. Bei aktivierter Funktion wird nach 10 Minuten ohne Tastendr uck die Tastatur ge­sperrt. Bei Tastendruck wird „K-LCK“ angezeigt.
Zum Aufheben der Sperre , und gleichzeitig gedrückt halten (2 s) bis „U LCK“ angezeigt wird.

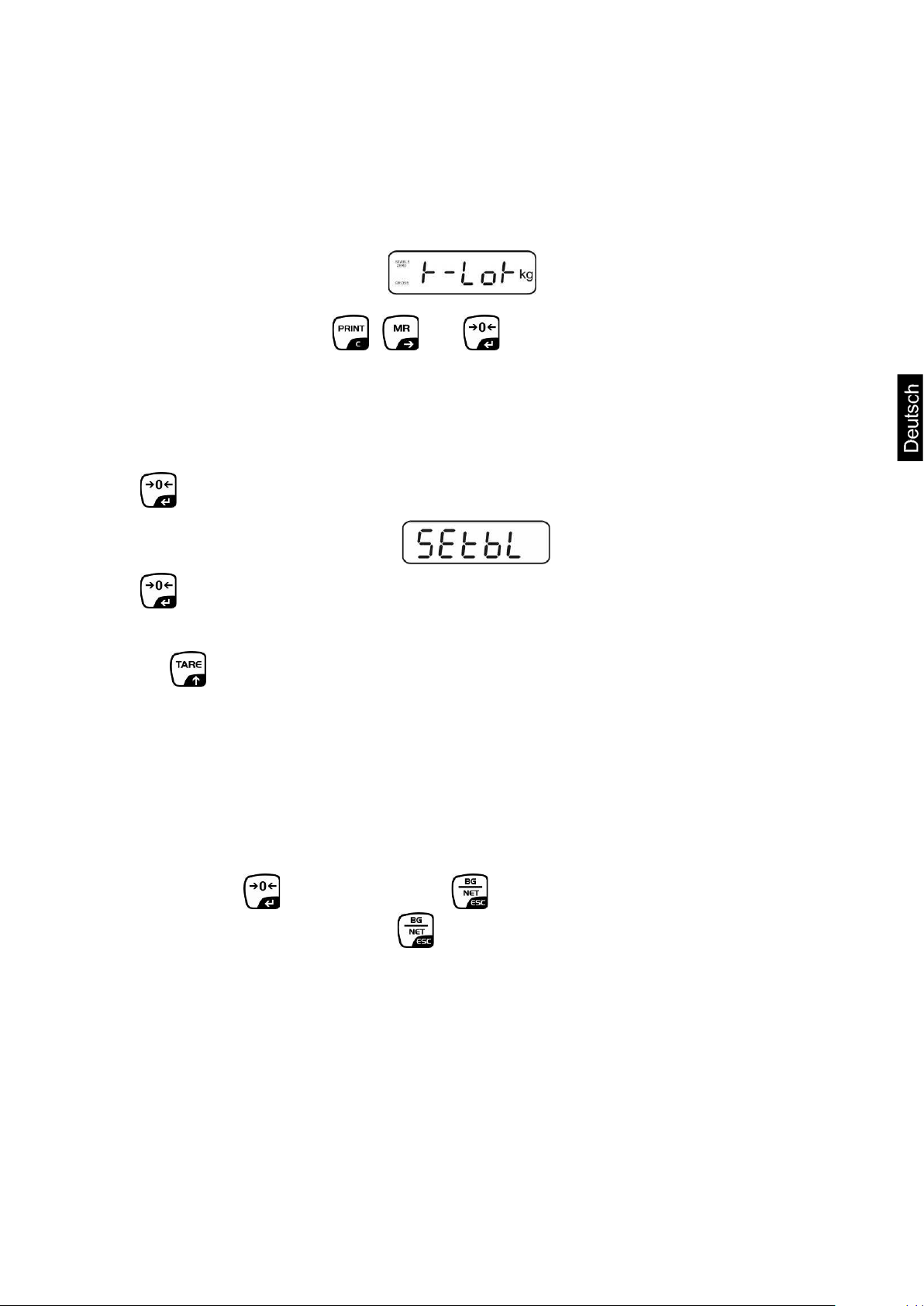

7.13 Hinterleuchtung der Anzeige

gedrückt halten (3s) bis „setbl“ angezeigt wird.
erneut drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen.
bl on Hinterleuchtung ständig eingeschaltet bl off Hinterleuchtung ausgeschaltet bl Auto Automatische Hinterleuchtung nur bei Belastung der Wägeplatte
oder Tastendruck.
Eingabe mit speichern oder mit verwerfen.
Zurück in den Wägemodus mit .
KFB/KFN-TAM-BA_IA-d-1832 36

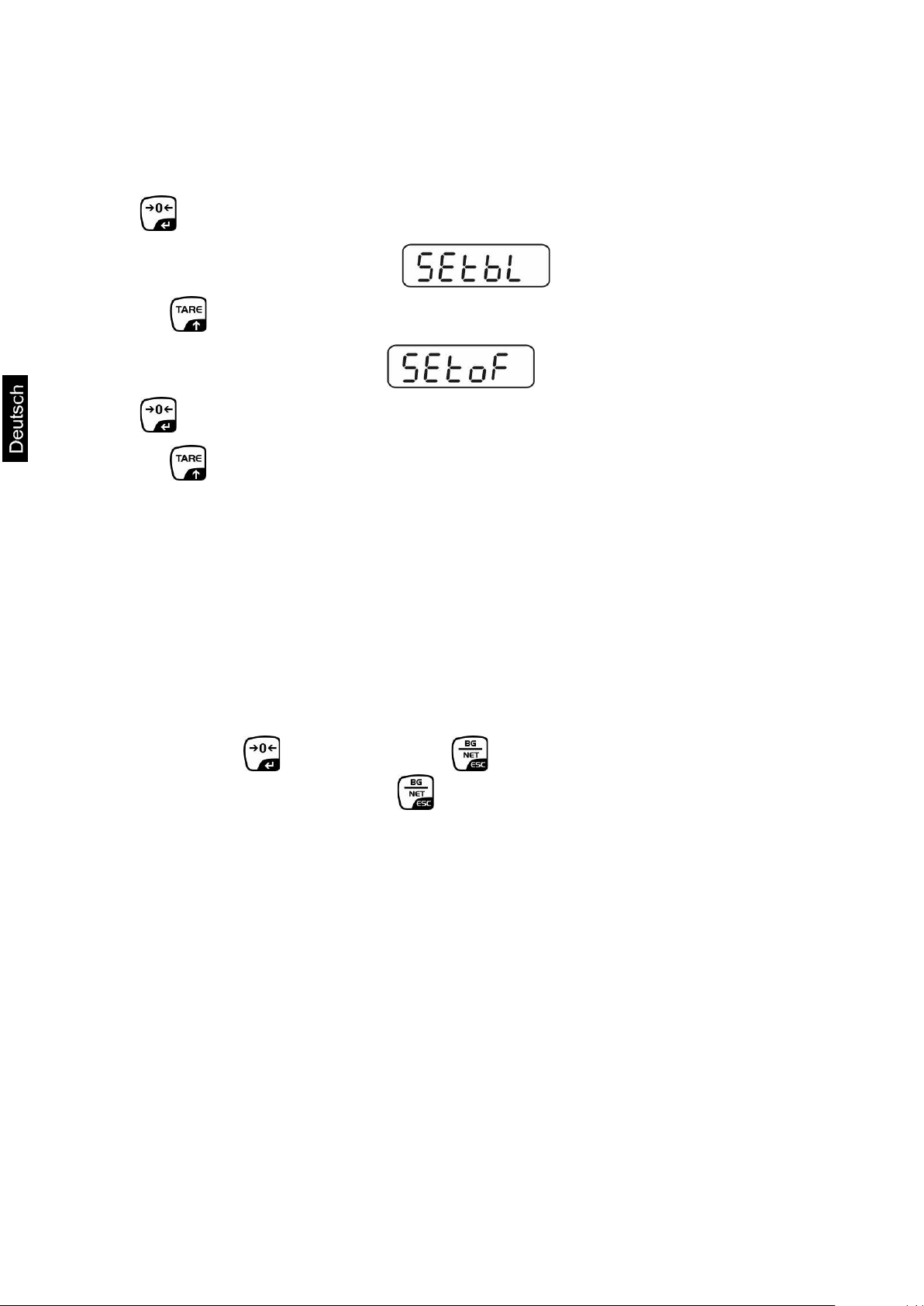

7.14 Automatische Abschaltfunktion „AUTO OFF

Das Gerät wird automatisch in der eingestellten Zeit ausgeschaltet, wenn das Anzei­gegerät oder die Wägebrücke nicht bedient werden.
gedrückt halten (3s) bis „setbl“ angezeigt wird.
Mit AUT O OFF- Funktion aufrufen
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen.
of 0 AUTO OFF - Funktion deaktiviert of 3 Wägesystem wird nach 3 min ausgeschaltet of 5 Wägesystem wird nach 5 m in ausgeschaltet of 15 Wägesystem wird nach 15 min ausgeschaltet of 30 Wägesystem wird nach 30 m in ausgeschaltet
Eingabe mit speichern oder mit verwerfen.
Zurück in den Wägemodus mit .
37 KFB/KFN-TAM-BA_IA-d-1832

8 Menü

tuelle Einstellung wird angezeigt.
Bei Einsatz des Anzeigegerätes als geeichtes Wägesystem müssen die beiden Kon­takte [K1] der Leiterplatte mit einem Jumper kurzgeschlossen werden. Dementsp r e­chend steht das Menü für geeichte Wägesysteme zur Verfügung, Menübelegung s. Kap. 8.2. Bei nicht eichfähigen Wägesystemen ist der Jumper entfernt. Dementsprechend steht das Menü für nicht eichfähige Wägesysteme zur Verfügung, Menübelegung s. Kap. 8.1.

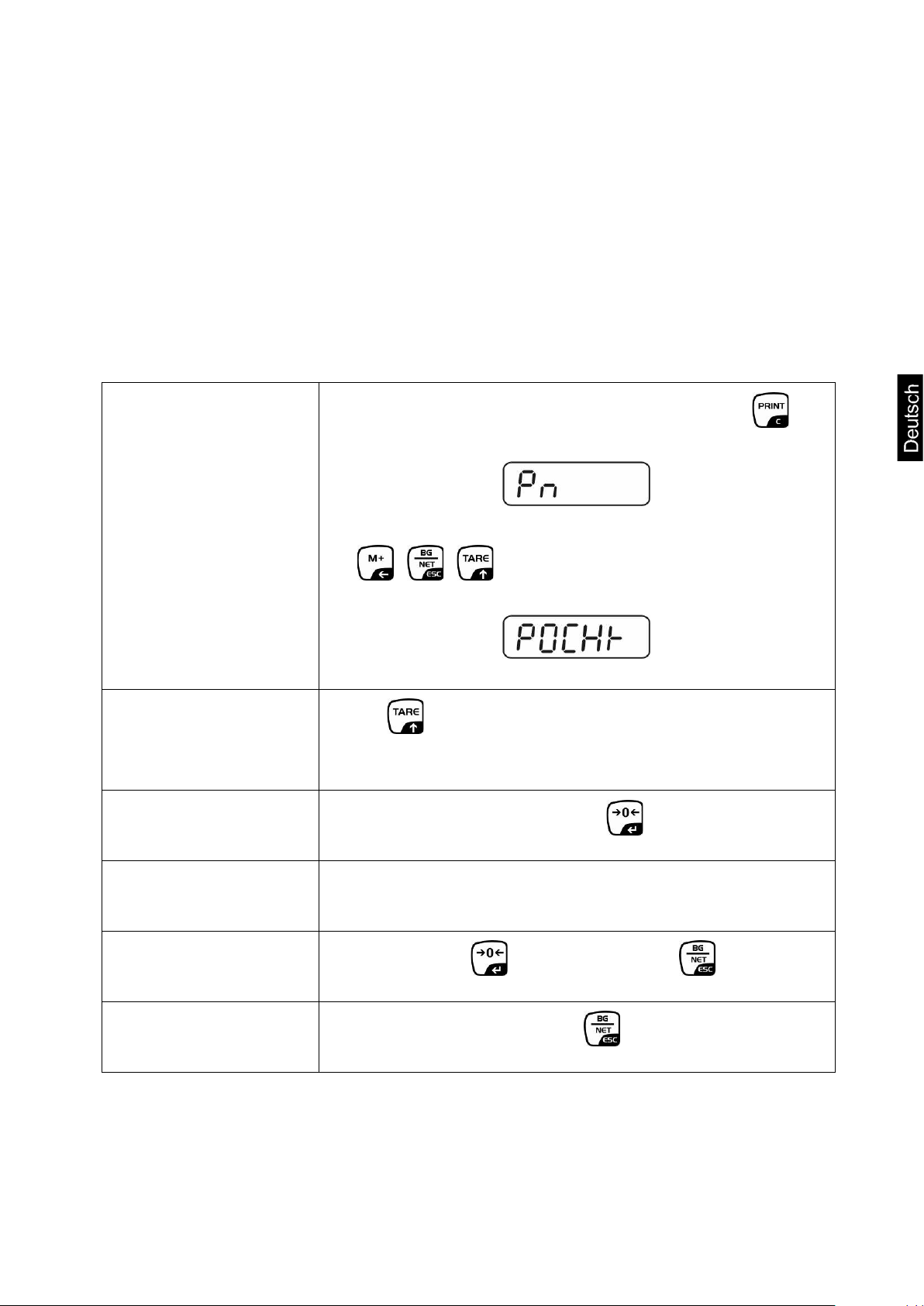

Navigation im Menü:
Menü aufrufen
Gerät einschalten und während des Selbsttests
drücken.
, , nacheinander drücken der erste Me-
nüblock „PO CHK“ wird angezeigt.
Menüblock anwählen
Mit lassen sich die einzelnen Menüpunkte der Rei-
he nach anwählen.
Einstellung anwählen
Ausgewählten Menüpunkt mit bestätigen. Die ak-
Einstellungen ändern  Mit den Navigationstasten, s. Kap. 2.1 kann in die ver-
fügbaren Einstellungen umgeschaltet werden.
Einstellung bestäti­gen/Menü verlassen
Zurück in den Wägemodus
Entweder mit speichern oder mit verwerfen.
Zum Verlassen des Menüs wiederholt drücken.
KFB/KFN-TAM-BA_IA-d-1832 38
8.1 Übersicht nicht eichf äh ig e Wäge systeme
Menüblock Hauptmenü
Menüpunkt Untermenü
Akustisches Signal bei Wägen mit Toleranzbe­reich ausgeschaltet
Akustisches Signal ertönt, wenn Wägegut inner­halb des Toleranzbereiches liegt
Akustisches Signal ertönt, wenn Wägegut außer­halb des Toleranzbereiches liegt
P1 REF
P2 COM
MODE
CONT S0 off
Fortlaufende Datenausgabe, wählbar „sende 0“, ja / nein
S0 on
ST1
Eine Ausgabe bei stabilem Wägewert
STC
Ständige Datenausgabe stabiler Wägewerte
Eine Ausgabe nach Drücken von
PR2
Manuelles Summieren, s. Kap. 7.8.
den Summenspeicher addiert und ausgegeben.
(Kontakte der Leiterplatte [K1] nicht kurzgeschlossen)
Verfügbare Einstellungen / Erklärung
PO CHK
Wägen mit Toleranzbereich, s. Kap. 7.7
Nullpunkt­Einstellungen
nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“,
Eingabe s. Kap. 7.7.1
nEt LO Unterer Grenzwert „Toleranzkontrolle Wägen“,
Eingabe s. Kap. 7.7.1
PCS H
PCS L
BEEP no
A2n0 Automatische Nullpunktkorrektur (Autozero) bei Änderung
0AUto Nullsetzbereich
Oberer Grenzwert „Toleranzkontrolle Eingabe s. Kap. 7.7.2
Unterer Grenzwert „Toleranzkontrolle Eingabe s. Kap. 7.7.2
ok nG
der Anzeige, Digits wählbar (0.5d, 1d, 2d, 4d)
Lastbereich, in dem die Anzeige nach dem Einschalten der Waage auf Null gesetzt wird. Wählbar 0, 2, 5, 10, 20, 30, 50, 100 %
Zählen“,
Zählen“,
0rAGE Nullstellbereich
Lastbereich, in dem die Anzeige bei Drücken von auf Null gesetzt wird. Wählbar 0, 2, 4, 10 , 20* , 50, 100%.
0tArE Automatisches Tarieren „on / off“, Tarierbereich einstellbar
in Menüpunkt „0Auto“. SPEEd Nicht dokumentiert Zero Nullpunkt-Einstellung
Schnittstellen­Parameter
PR1
Nach Drücken von wird der Wägewert in
39 KFB/KFN-TAM-BA_IA-d-1832
AUTO*
Automatisches Summieren, s. Kap. 7.9.
menspeicher addiert und aus gege ben .
ASK
Fernsteuerbefehle, s. Kap. 10.4 wirel
Nicht dokumentiert
BAUD
Baudrate wählbar 600, 1200, 2400, 4800, 9600*
Pr 7E1
7 bits, gerade Parität
7o1
7 bits, ungerade Parität
8n1*
8 bits, keine Parität
PTYPE tPUP*
Standarddruckereinstellung
LP50
Nicht dokumentiert
LAb
LAb x
Datenausgabeform at, s . Kap.8.2, Tab. 1 (Werkseinstellung LAb 2 / Prt 7)
Prt
Prt x
LAnG eng*
Standardeinstellung Englisch
chn
P3 CAL
Konfigurations-
COUNT
Anzeige Interne Auflösung
DECI
Position des Dezimalp unk tes
DUAL
Waagentyp, Kapazität (Max) und Ablesbarkeit (d) einstellen
off Einbereichswaage
R1 inc
Ablesbarkeit
R1 cap
Kapazität
on
Zweibereichswaage
R1 inc
Ablesbarkeit 1. Wägebereic h
R1 cap
Kapazität 1. Wägebereich
R2 inc
Ablesbarkeit 2. Wägebereic h
R2 cap
Kapazität 2. Wägebereich
CAL noLin
Justierung, s. Kap. 6.9.2
Liner
Linearisierung, s. Kap. 6.10.2
GrA
Nicht dokumentiert
on
Tastatursperre eingeschaltet, s. Kap. 7.12
off*
Tastatursperre ausgeschaltet
on
Tierwägen eingeschaltet, s. Kap. 7.11
off*
Tierwägen ausgeschaltet
daten s. Kap. 12.4
Mit dieser Funktion werden die einzelnen Wägewerte automatisch beim Entlasten der Wage in den Sum-
P4 OTH
LOCK ANM
KFB/KFN-TAM-BA_IA-d-1832 40
P5 Unt
kg on* off
g on off*
lb on off*
oz on off*
tJ on off
HJ on off
Wägeeinheit umschalten, s. Kap. 7.5
P6 xcl Nicht dokumentiert P7 rst
Mit Waageneinstell ung en auf Werkseinsst ell ung zurücksetzen.
P8 Usb
USB-Schnittstelle
on USB-Schnittstelle off
(zur Datenausgabe über RS232-Schnittstelle Einstel­lung „USB off“ wählen)
P9 Ckm CK nt
Nicht dokumentiert CK P5
CK of
Werkseinstellungen sind mit * gekennzeichnet
41 KFB/KFN-TAM-BA_IA-d-1832
8.2 Übersicht geeicht e W ägesysteme
Menüblock Hauptmenü
Menüpunkt Untermenü
Akustisches Signal bei Wägen mit Toleranzbe­reich ausgeschaltet
Akustisches Signal ertönt, wenn Wägegut in­nerhalb des Toleranzbereiches liegt
Akustisches Signal ertönt, wenn Wägegut au­ßerhalb des Toleranzbereiches liegt
P1 COM
MODE
CONT S0 off
Fortlaufende Datenausgabe, wählbar „sende 0“, ja / nein
S0 on
ST1
Ein Ausgabe bei stabilem Wägewert
STC
Ständige Datenausgabe stabiler Wägewerte
PR1
Eine Ausgabe nach Drücken von
PR2
Manuelles Summieren, s. Kap. 7.8
ben.
(Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen)
Bei geeichten Wägesystemen ist der Zugang zu „P2 mode und „P4 tAr“ gesperrt.
KERN KFB-TAM:
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier­schalter betätigt werden. Position des Justierschalters siehe Kap. 6.11.
KERN KFN-TAM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und die beiden
Kontakte der Leiterpl at te [K2] mit einem Jumper kurzgeschlossen werden (siehe Kap. 6.11.
Achtung: Nach Zerstörung der Sieg el mark e muss das Wäg esystem durch eine autorisierte Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.
Verfügbare Einstellungen / Erklärung
PO CHK
Wägen mit Toleranzbereich, s. Kap. 7.7
Schnittstellen­Parameter
nEt H Oberer Grenzwert „Toleranzkontrolle Wägen“,
Eingabe s. Kap. 7.7.1 nEt LO Unterer Grenzwert „Toleranzkontrolle Wägen“,
Eingabe s. Kap. 7.7.1 PCS H
PCS L
BEEP
Oberer Grenzwert „Toleranzkontrolle
Eingabe s. Kap. 7.7.2
Unterer Grenzwert „Toleranzkontrolle
Eingabe s. Kap. 7.7.2
no
Zählen“,
Zählen“,
ok
ng
KFB/KFN-TAM-BA_IA-d-1832 42
Nach Drücken von wird der Wägewert in den Summenspeicher addiert und ausgege-
AUTO
ASK
Fernsteuerbefehle, s. Kap. 10.4
wireless
Nicht dokumentiert
baud
Baudrate wählbar 600, 1200, 2400, 4800, 9600
Pr 7E1
7 bits, gerade Parität
7o1
7 bits, ungerade Parität
8n1
8 bits, keine Parität
PtYPE tPUP
Standarddruckereinstellung
LP50
Nicht dokumentiert
LAb
LAb x
Datenausgabeformat s. nachfolgende Tab. 1
(Werkseinstellung LAb 2 / Prt 7)
Prt
Prt x
Lang Eng*
Standardeinstellung Englisch
Chn
P2 mode

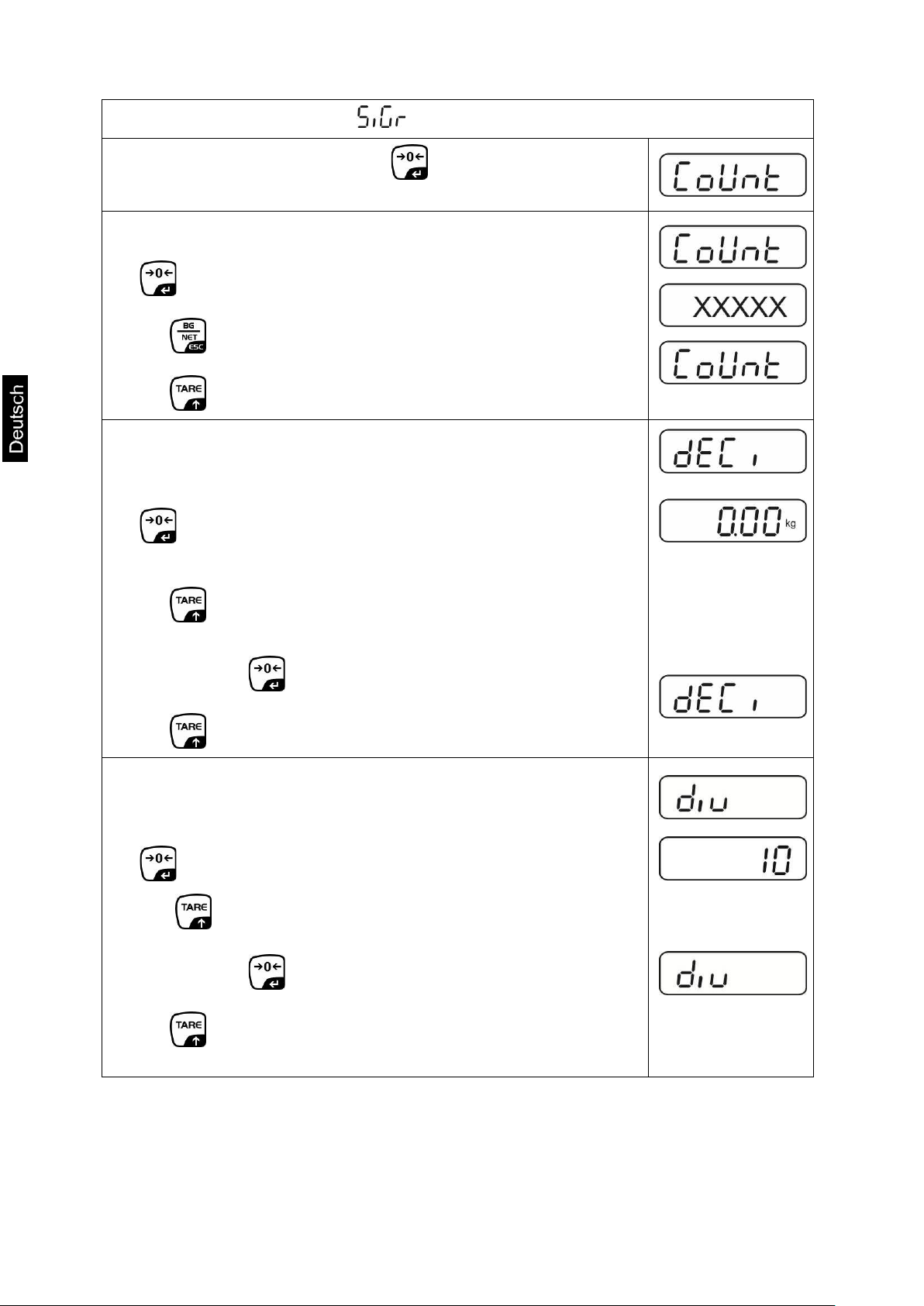

SiGr
Einbereichswaage
COUNT
Anzeige Interne Auflösung
dECi
Position des Dezimalpunktes
Div
Ablesbarkeit [d] / Eichwert [e]
CAP
Waagenkapazität [Max]
noLin
Justierung, s. Kap. 0
LinEr
Linearisierung, s. Kap. 6.9
GrA
Nicht dokumentiert
dUAL 1
Zweibereichswaage
Beim Entlasten bleibt die Waage im zweiten Bereich.
COUNT
Anzeige Interne Auflösun g
dECi
Position des Dezimalpunktes
Ablesbarkeit [d] / Eichwert [e]
1. Wägebereich
Ablesbarkeit [d] / Eichwert [e]
2. Wägebereich
Waagenkapazität [Max]
1. Wägebereich
Waagenkapazität [Max]
2. Wägebereich
noLin
Justierung, s. Kap. 0
LinEr
Linearisierung, s. Kap. 6.9
GrA
Nicht dokumentiert
Konfigurations­daten
Automatisches Summieren, s. Kap. 7.9 Mit dieser Funktion werden die einzelnen Wä­gewerte automatisch beim Entlasten der Waa­ge in den Summenspeicher addiert und aus­gegeben.
CAL
Waage mit zwei Wägebereichen mit verschiedenen Höchstlasten und Teilungswerten, aber nur einem Lastaufnehmer, wobei sich jeder Bereich von Null bis zur jeweiligen Höchstlast erstreckt.
div 1
div
div 2 CAP 1
CAP
CAP 2
CAL
43 KFB/KFN-TAM-BA_IA-d-1832
dUAL 2
Mehrteilungswaage
auch bei Entlastung umgeschaltet wird.
COUNT
Anzeige Interne Auflösung
dECi
Position des Dezimalpunktes
Ablesbarkeit [d] / Eichwert [e]
1. Wägebereich
Ablesbarkeit [d] / Eichwert [e]
2. Wägebereich
Waagenkapazität [Max]
1. Wägebereich
Waagenkapazität [Max]
2. Wägebereich
noLin
Justierung, s. Kap. 0
LinEr
Linearisierung, s. Kap. 6.9
GrA
Nicht dokumentiert
P3 OTH
LOCK
on
Tastatursperre eingeschaltet, s. Kap. 7.12
off
Tastatursperre ausgeschaltet
on
Tierwägen eingeschaltet, s. Kap. 7.11
off
Tierwägen ausgeschaltet
P4 tAr
Eingabe mit bestätigen.
P5 St
Folgetara
St on
Folgetara eingeschaltet
St off
Folgetara ausgeschaltet
P6 SP
7.5, 15, 30
Nicht dokumentiert
ANM
Waage mit einem Wägebereich, der in Teilwägebereiche aufgeteilt ist, von denen jeder einen anderen Teilungswert besitzt. Wobei der Teilungswert automatisch in Abhängig­keit von der aufgebrachten Last sowohl bei Belastung als
div 1
div
div 2 CAP 1
CAP
CAP 2
CAL
Eingeschränkter Tarierbereich
drücken, die aktuelle Einstellung wird angezeigt. Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Einstel­lung wählen, die jeweils aktive Stelle blinkt.
KFB/KFN-TAM-BA_IA-d-1832 44
Tab. 1.: Musterprotokolle
Lab
Menüeinstellung P1 Com bzw. P2 Com Mode PR2
Datenausgabe nach Drücken von
Prt
0~3
******************* G : 5.000kg *******************
4~7
******************* NO.: 1 G : 5.000kg *******************
0 1 2 3
G Bruttogewicht
******************* N: 5.000kg T: 5.000kg G: 10.000kg *******************
******************* NO.: 1 N : 5.000kg T : 5.000kg G : 10.000kg *******************
********************** G: 5.000kg C: 10.000kg **********************
********************** NO.: 1 G : 5.000kg C : 10.000kg **********************
********************** N: 5.000kg T: 5.000kg G: 10.000kg C: 10.000kg **********************
********************** NO.: 1 N : 5.000kg T : 5.000kg G : 10.000kg C : 10.000kg **********************
N Nettogewicht T Taragewicht NO Anzahl Wägung en C Summe aller Einzelwägungen
45 KFB/KFN-TAM-BA_IA-d-1832

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigen

Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen.
Keine aggressiven Reini g ungsmittel (Lösungsmittel o.Ä.) benutzen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa­lem oder regionalem Recht des Benutzerortes durchzuführen.

9.4 Fehlermeldungen

Fehler-
meldung
Beschreibung Mögliche Ursachen
- - - - -
- - ol -
Höchstlast überschr i tten
-
Err 1 Err 2 Err 4 Nullstell-Bereich beim Einschal-
Err 5 Tastaturfehler Err 6 Wert außerhalb A/D Wandler
Falsche Datumseingabe Falsche Uhrzeiteingabe
ten der Waage bzw. Drücken von überschritten (norma-
lerweise 4% Max)
Bereich
Wägesystem entlasten bzw. Vor­last verringern.
Format „yy:mm:dd“ beachten
Format „hh:mm:ss“ beachten
Gegenstand auf der Wägeplatte
Überlast bei Nullstellen
Wägeplatte nicht installiert
Beschädigte Wägezelle
Beschädigte Elektronik
Err 9 Stabiltätsanzeige erscheint
nicht
KFB/KFN-TAM-BA_IA-d-1832 46
Umgebungsbedingungen überprü­fen
Err 10 Kommunikationsfehler
Keine Daten
Err 15 Gravitationsfehler Err 17 Tarierbereich überschritten Err 19 Wert außerhalb Nullstellbe-
reich
Fai l h / Fai l l
Err P Ba lo /
Lo ba
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
Justierfehler
Druckerfehler
Kapazität des Akkus bald er­schöpft
Bereich 0.9 ~ 1.0
Last verringern
Abhilfe:
Justieren / linearisi er en
Justierung wiederholen
Kommunikationsparameter prüfen
Akku laden
47 KFB/KFN-TAM-BA_IA-d-1832

10 Da t e na us gang RS 232C

Pin 5 GND
Pin 5 GND
8 bits, keine Parität / 7 bits, gerade Parität / 7 bits, ungerade Parität wählbar
Mit der RS 232C Schnittstelle können W ägedaten je nach Einstellung im Menü au­tomatisch oder durch Drücken von über die Schnittstelle ausgegeben werden.
Die Datenübertragung erfolgt asynchron im ASCII - Code. Für die Kommunikation zwischen Wägesystem und Drucker müssen folgende Bedi n-
gungen erfüllt sein:
Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers verbinden. Der fehler fr ei e Betr i eb ist nur mit dem entsprechenden KERN­Schnittstellenkabel sichergestellt.
Kommunikationsparameter (Baudrate, Bits und Parität) von Anzeigegerät und Drucker müssen übereinstimmen. Detaillierte Beschreib ung der Sch ni tt stel­lenparameter siehe Kap. 8, Menüblock „P1 COM“ bzw. „P2 COM“

10.1 Technische Daten

Anschluss 9 pin d-Subminiaturbuchse
KFB-TAM KFN-TAM
Pin 2 RXD Pin 3 TXD
Pin 2 TXD Pin 3 RXD
Baud-Rate 600/1200/2400/4800/9600 wählbar Parität
KFB/KFN-TAM-BA_IA-d-1832 48

10.2 Drucker Betrieb / Musterprotokolle (KERN YKB-01N)

Menüeinstellung P8 USB  off
Wägen
1. Kontinuierliche Datenausgabe
(Menüeinstellung P1 Com Mode  Com  S0 on
bzw. P2 Com  Mode  Com  S0 on)
Menüeinstellung P1 Com bzw. P2 Com  LAb 0 / Prt 0:
****************************
ST, G , 53,2 kg
****************************
****************************
US, G , 53,2 kg
****************************
2. Datenausgabe nach Drücken von (Menüeinstellungen:
P1 Com  Mode  Pr1 bzw. P2 Com  Mode  Pr1)
Menüeinstellung P1 Com bzw. P2 Com  LAb 0 / Prt 0:
****************************
G : 53,2 kg
****************************
****************************
N : 52,6 kg
****************************
Menüeinstellung P1 Com bzw. P2 Com  LAb 3 / Prt 7:
****************************
**************************** N : 53,2 kg T : 0,0 kg G : 53,2 kg
****************************
N : 52,6 kg T : 10,0 kg G : 62,6 kg
****************************
49 KFB/KFN-TAM-BA_IA-d-1832
****************************
Zählen
PCS 100 ****************************
Summieren
3. Datenausgabe nach Drücken von (Menüeinstellung P1 Com Mode  PR2 bzw. P2 Com Mode  Pr2)
P1 Com bzw. P2 Com LAb 3/Prt 7: P1 Com bzw. P2 Com LAb 0/Prt 0:
KFB/KFN-TAM-BA_IA-d-1832 50
ST
Stabiler Wert
US
Instabiler Wert
G
Bruttogwicht
N
Nettogewicht
T
Taragewicht
NO
Anzahl Wägungen
C
Summe aller Einzelwägungen
<lf>
Leerzeile
<lf>
Leerzeile
ST,G , 1.000KG
Symbole:

10.3 Ausgabeprotokoll (Kontinuie rlic he Ausgabe)

Wägen
HEADER1: ST=STABLE US=UNSTABLE HEADER2: NT=NET GS=GROSS

10.4 Fernsteuerbefehle

Befehl Funktion Musterprotokolle
S Stabiler Wägewert für das Gewicht wird über
RS232-Schnittstelle gesendet
W
Wägewert für das Gewicht (stabil oder insta-
ST,G , 1.000KG
US,G , 1.342KG
bil) wird über RS232-Schnittstelle gesendet.
T Es werden keine Daten gesendet, die Waage
führt die Tara-Funktion aus.
Z Es werden keine Daten gesendet, die Null-
Anzeige erscheint.
P Stückzahl wird über RS232-Schnittstelle ge-
sendet
-
-
10PCS
51 KFB/KFN-TAM-BA_IA-d-1832

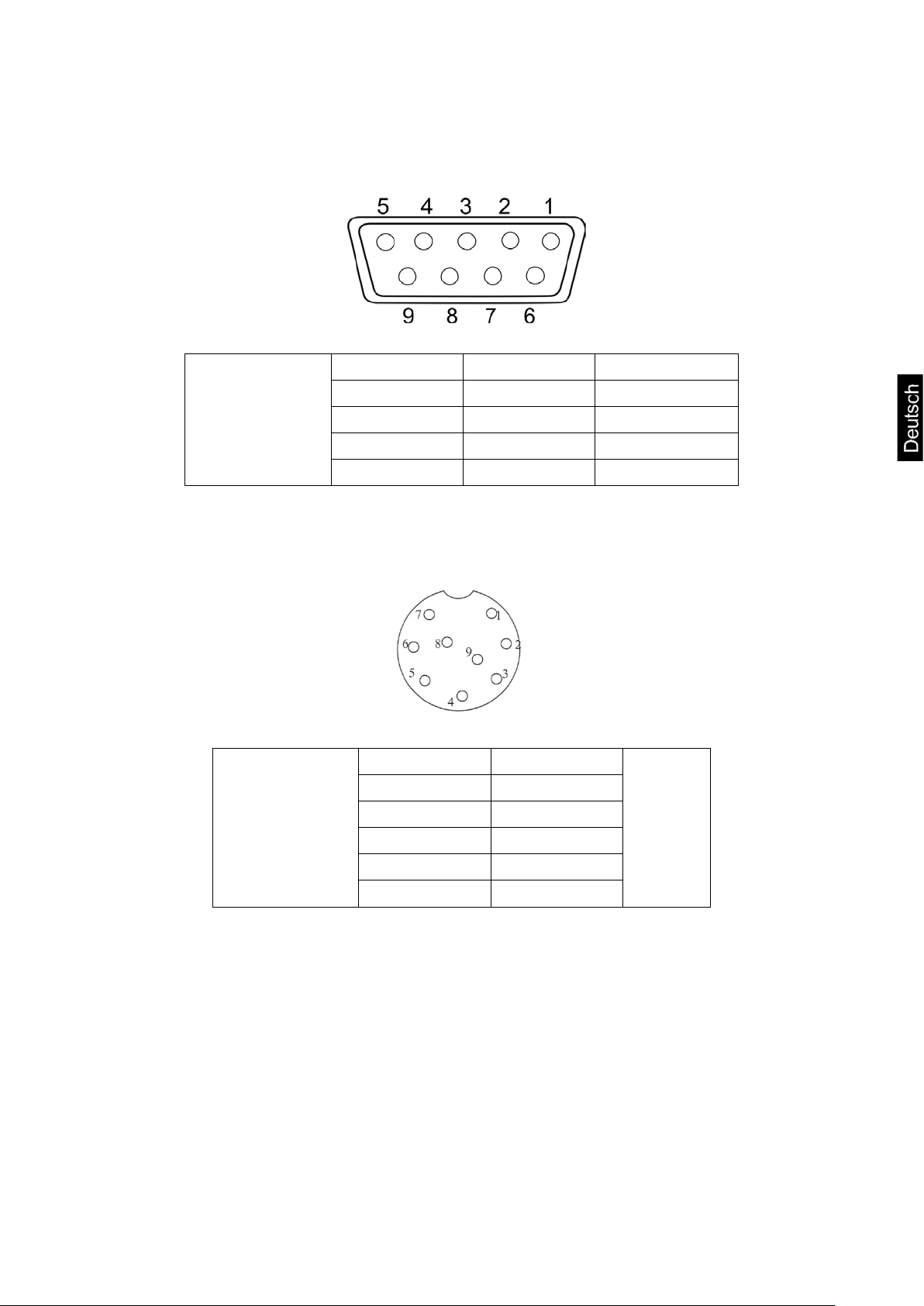

10.5 I/O-Funktion

KFB-TAM
KFN-TAM
Pin 2
RXD
TXD
Pin 3
TXD
RXD
Pin 4
VCC 5V
VCC 5V
Pin 5
GND
GND
Pin 1
VB
Pin 5
GND
Pin 6
OK
Pin 7
LOW
Pin 8
HI
Pin 9
BEEP
Modelle KFB-TAM / KFN-TAM:
RS232
Modelle KFN-TAM:
Schaltpunkt
KFB/KFN-TAM-BA_IA-d-1832 52

11 Kleine Pannenhilfe

Die Gewichtsanzeige leuchtet nicht.
Die Verbindung zum Netz ist unterbrochen (Netz­kabel defekt).
Die Netzspannung ist ausgefallen.
Die Batterien / Akkus sind falsch eingelegt oder
leer
Es sind keine Batterien / Akkus eingelegt.
Die Gewichtsanzeige ändert
Vibrationen des Tisches/B od ens
Die Wägeplatte hat Berührung mit Fremdkörpern.
rendes Gerät ausschal ten)
Das Wägeergebnis ist offensichtlich falsch
Die Justierung stimmt nicht mehr.
Es herrschen starke Temperaturschwankungen.
des Gerät ausschalten )
Bei einer Störung im Programmablauf sollte das Anzeigegerät kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne be­gonnen werden.
Hilfe:
Störung Mögliche Ursache
Das Anzeigegerät ist nicht eingeschaltet.
sich fortwährend
Beim Auftreten anderer Fehlermeldungen Anzeigegerät aus- u nd no c hmals eins chal­ten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
Luftzug/Luftbewegungen
Elektromagnetische Felder/ Statische Aufla-
dung(anderen Aufstel l ort wählen/ falls möglich stö-
Die Waagenanzeige steht nicht auf Null
Die Anwärmzeit wurde nicht eingehalten.
Elektromagnetische Felder / Statische Aufladung
(anderen Aufstellort wählen / falls möglich, stören-
53 KFB/KFN-TAM-BA_IA-d-1832

12 Installation Anzeigegerät / Wä ge brücke

Die Installation / Konfiguration eines Wägesystems darf nur von einer Fach­kraft mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.

12.1 Technische Daten

Versorgungsspannung 5 V/150mA Max. Signalspannung 0-10 mV Nullstellbereich 0-2 mV Empfindlichkeit 2-3 mV/V Widerstandswert 80 - 100 Ω, Max. 4 Stück à 350 Ω Lastzelle

12.2 Aufbau des Wägesystems

An das Anzeigegerät lässt sich jede analoge Lastzelle anschließen, die den geforder­ten Spezifikationen entspricht. Folgende Daten müssen für die Auswahl der Lastzelle bekannt sein:
Waagenkapazität Diese entspricht normalerweise dem schwersten Wägegut, das gewogen werden soll.
Vorlast Diese entspricht dem Gesamtgewicht aller Teile, die auf die Wägezelle zu liegen kommen, z. B. Oberteil der Plattform, Wägeplatte usw.
Gesamter Nullstellbereich Dieser setzt sich zusammen aus dem Einschalt-Null stel l ber eic h (± 2 % )und dem Nullstellbereich, der dem Anwender mit der ZERO-Taste zur Verfü­gung steht (2%). Der gesamte Nullstellbereich beträgt also 4 % der Waa­genkapazität.
Die Addition von Waagenkapazität, Vorlast und gesamten Nullstellbereich ergibt die erforderli che Kapazität der Wägezelle. Um eine Überlastung der Wägezelle zu vermeiden, sollte eine zusätzliche Sicherheitsmarge eingerechnet werden.
Kleinster gewünschte Anzeigeschritt
Eichfähigkeit, falls erforderlich
Bei Einsatz des Anzeigegerätes als eichfähiges Wägesystem müssen die Kontakte der Leiterpl at te [K1] mit einem Jumper kurzgeschlossen werden, Position s. Kap. 6.10. Bei nicht eichfähigen Wäges ystemen muss der Jumper entfernt werden.
KFB/KFN-TAM-BA_IA-d-1832 54

12.3 Plattform anschließen

PIN
Lastzelle
6-Leiter
4-Leiter
7
EXC+
6
SEN+
5
EXC-
4
SEN-
3
SHIELD
SHIELD
2
SIG-
SIG-
1
SIG+
SIG+
EXC+
SEN+
SEN-
EXC-
SIG+
SIG-
SHIELD
7 6 3 2 5 4 1
LOAD CELL
Anzeigegerät vom Netz trennen. Die einzelnen Leitung en des Lastzellenkabels an der Platine anlöten , siehe nach-
folgende Abbildungen.
EXC+
55 KFB/KFN-TAM-BA_IA-d-1832
EXC-

12.4 Anzeigegerät konfigurieren

12.4.1 Geeichte Wägesysteme (Kontakte der Leiterplatte [K1] mit einem Jumper kurzgeschlossen)

Menü-Übersicht s. Kap. 8.2. Bei geeichten Wägesystemen ist der Menüpunkt für die Konfiguration „P2 mode“ ge-
sperrt.
KERN KFB-TAM:
Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und der Justier­schalter betätigt werden. Position des Justierschalters siehe Kap.6.10.
KERN KFN-TM: Um die Zugriffsperre aufzuheben, muss die Siegelmarke zerstört und die beiden
Kontakte der Leiterplatte [K2] mit einem Jumper kurzgeschlossen werden (siehe Kap. 6.10 ).
Achtung: Nach Zerstörung der Siegelmarke muss das Wägesystem durch eine autor i si er te Stelle neu geeicht und eine neue Siegelmarke angebracht werden, bevor es wieder in eichpflichtige Anwendungen verwendet werden darf.
Menü aufrufen:
Gerät einschalten und während des Selbsttests
drücken.
, , nacheinander drücken der erste Menü-
block „PO CHK“ wird angezeigt..
wiederholt drücken, bis „P2 mode“ angezeigt wird.  Justierschalter betätigen (Modelle KFB-TAM).
drücken und mit Waagentyp auswählen.
= Einbereichswaage
= Zweibereichswaage = Mehrteilungswaage
KFB/KFN-TAM-BA_IA-d-1832 56
Beispiel Einbereichswaage (d = 10 g, Max. 30 kg)
Ausgewählten Waagentyp mit bestätigen, der erste
Menüpunkt „COUNT“ wird angezeigt.
1. Anzeige Interne Auflösung
drücken, die interne Auflösung wi rd angezeigt.
Mit zurück ins Menü.
Mit nächsten Menüpunkt anwählen.
2. Position Dezimalpunkt
drücken, die aktuell eingestellte Position des Dezimal-
punktes wird angezeigt.
Mit gewünschte Einstellung wählen.
Wählbar 0, 0.0, 0.00, 0.000, 0.0000.
Eingabe mit bestätigen.
Mit nächsten Menüpunkt anwählen.
3. Ablesbarkeit
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen. Wählbar 1, 2, 5, 10, 20, 50.
Eingabe mit bestätigen.
Mit nächsten Menüpunkt anwählen.
57 KFB/KFN-TAM-BA_IA-d-1832
4. Kapazität
nearisierung s. Kap. 6.9.1
drücken, die aktuelle Einstellung wird angezeigt.
Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein­stellung wählen, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
Mit nächsten Menüpunkt anwählen.
5. Justierung /Linearisierung
Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.1/Schritt 6 bzw. Li-
KFB/KFN-TAM-BA_IA-d-1832 58
Beispiel Zweibereichswaage (d = 2 / 5 g, Max. 6 / 15 kg)
Ausgewählten Waagentyp mit bestätigen, der erste
Menüpunkt „COUNT“ wird angezeigt.
1. Anzeige Interne Auflösung
drücken, die interne Auflösung wi rd angezeigt.
Mit zurück ins Menü.
Mit nächsten Menüpunkt anwählen.
2. Position Dezimalpunkt
drücken, die aktuell eingestellte Position des Dezimal-
punktes wird angezeigt.
Mit gewünschte Einstellung wählen.
Wählbar 0, 0.0, 0.00, 0.000, 0.0000.
Eingabe mit bestätigen.
Mit nächsten Menüpunkt anwählen.
59 KFB/KFN-TAM-BA_IA-d-1832
3. Ablesbarkeit
drücken, die Anzeige zur Eingabe der Ablesbar-
keit/Eichwert des ersten Wägebereichs erscheint.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen und mit
bestätigen.
Mit nächsten Menüpunkt zur Eingabe der Ablesbar-
keit/Eichwert des zweiten Wägebereichs wählen.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen und mit
bestätigen
drücken, das Gerät kehrt zurück ins Menü.
Mit nächsten Menüpunkt anwählen.
KFB/KFN-TAM-BA_IA-d-1832 60
4. Kapazität
Linearisierung s. Kap. 6.9.1
drücken, die Anzeige zur Eingabe der Kapazität des
ersten Wägebereichs erscheint.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen und mit
bestätigen.
Mit nächsten Menüpunkt zur Eingabe der Kapazität des
zweiten Wägebereichs anwählen.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen und mit
bestätigen
drücken, das Gerät kehrt zurück ins Menü.
Mit nächsten Menüpunkt anwählen.
5. Justierung /Linearisierung
Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.1 /Schritt 6 bzw.
Mit bestätigen, die aktuelle Einstellung wird angezeigt.
Mit bestätigen, mit gewünschte Einstellung aus-
wählen
= Justierung
= Linearisierung
61 KFB/KFN-TAM-BA_IA-d-1832
12.4.2 Nicht eichfähige Wägesysteme
nacheinander drücken der erste Menüblock
Zum Verlassen des Menüs wiederholt drücken.
(Kontakte der Leiterplatte [K1] nicht kurzgeschlossen)
+ Menü-Übersicht, s. Kap. 8.1
Menü aufrufen
Gerät einschalten und während des Selbsttests
drücken.
, ,
„PO CHK“ wird angezeigt..
wiederholt drücken, bis „P3 CAL“ angezeigt wird.
drücken, der erste Menüpunkt „COUNT“ wird ange-
zeigt.
Navigation im Menü
Mit lassen sich die einzelnen Menüpunkte der Reihe
nach anwählen.
Ausgewählten Menüpunkt mit bestätigen. Die aktuelle
Einstellung wird angezeigt.
Mit den Navigationstasten (s. Kap. 2.1.1) kann in die verfüg-
baren Einstellungen u mg es chal t et wer den.
Entweder mit speichern oder mit verwerfen.
KFB/KFN-TAM-BA_IA-d-1832 62
Parameterauswahl
1. Anzeige Interne Auflösung
drücken, die interne Auflösung wi rd angezeigt.
Mit zurück ins Menü.
Mit weiteren Menüpunkt anwählen.
2. Position Dezimalpunkt
drücken, die aktuell eingestellte Position des Dezimal-
punktes wird angezeigt.
Zum Ändern mit den Navigationstasten (s. Kap. 2.1.1) ge­wünschte Einstellung wählen. Wählbar 0, 0.0, 0.00, 0.0 00,
0.0000.
Eingabe mit bestätigen.
Mit weiteren Menüpunkt anwählen.
3. Waagentyp, Kapazi tät und Abl esbarkeit
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung auswählen.
„off“ Einbereichswaage „on“ Zweibereichswaage
Mit bestätigen, die Anzeige zur Eingabe der Ablesbar-
keit (bei Zweibereichswaage für ersten Wägebereich).
drücken, die aktuelle Einstellung wird angezeigt.
63 KFB/KFN-TAM-BA_IA-d-1832
Mit gewünschte Einstellung wählen und mit
bestätigen.
drücken, die Anzeige zur Eingabe der Kapazität er-
scheint (bei Zweibereichswaage für ersten Bereich)
drücken, die aktuelle Einstellung (z.B. Max = 2000kg)
wird angezeigt.
Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein-
stellung wählen, die jeweils aktive Stelle blinkt.
Mit bestätigen.
Bei Einbereichswaage ist die Eingabe von Kapazität / Ab- lesbarkeit beendet.
entweder bei Einbereichswaage
drücken, das Gerät kehrt zurück ins Menü. Mit
nächsten Menüpunkt „CAL“ aufrufen.
oder
Bei Zweibereichswaage Ablesbarkeit/Eichwert und Kapazi- tät des zweiten Wägebereichs eingeben.
drücken, die Anzeige zur Eingabe der Kapazität des
zweiten Wägebereichs erscheint.
drücken, die aktuelle Einstellung wird angezeigt.  Mit den Navigationstasten (s. Kap. 2.1.1) gewünschte Ein-
stellung wählen, die jeweils aktive Stelle blinkt.
Eingabe mit bestätigen.
KFB/KFN-TAM-BA_IA-d-1832 64
drücken, die Anzeige zur Eingabe der Ablesbarkeit des
Linearisierung s. Kap. 6.9.2.
zweiten Wägebereichs erscheint.
drücken, die aktuelle Einstellung wird angezeigt.
Mit gewünschte Einstellung wählen und mit
bestätigen.
drücken, das Gerät kehrt zurück ins Menü.
Mit nächsten Menüpunkt aufrufen.
4. Justierung oder Linearisierung
Nach Eingabe der Konfigurationsdaten ist eine Justierung oder Linearisierung durchzuführen. Durchführung Justierung siehe Kap. 6.8.2 / Schritt 4 bzw.
Mit bestätigen, die aktuelle Einstellung wird angezeigt.
Mit bestätigen, mit gewünschte Einstellung aus-
wählen noLin = Justierung LineAr = Linearisierung
65 KFB/KFN-TAM-BA_IA-d-1832

13 Anhang

13.1 Abmessungen Tis chfuß / Wandhalterung

KFB/KFN-TAM-BA_IA-d-1832 66

13.2 Konformitätserklärung / Bauartzulassung

Bei geeichten Waagen (= konformitätsbewerteten Waagen) ist die
Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :
www.kern-sohn.com/ce
Konformitätserklärung im Lieferumfang enthalten.
67 KFB/KFN-TAM-BA_IA-d-1832
Loading...
