		KERN PKP / PKS
	D	Version 1.3 06/2013
		Betriebsanleitung
		Industriewaage mit Grafikanzeige
Inhaltsverzeichnis
1	Technische Daten .....................................................................................................		5
2	Grundlegende Hinweise (Allgemeines)...................................................................		8
2.1	Bestimmungsgemäße Verwendung.....................................................................................................		8
2.2	Sachwidrige Verwendung .....................................................................................................................		8
2.3	Gewährleistung......................................................................................................................................		8
2.4	Prüfmittelüberwachung ........................................................................................................................		8
3	Grundlegende Sicherheitshinweise ........................................................................		9
3.1	Hinweise in der Betriebsanleitung beachten ......................................................................................		9
3.2	Ausbildung des Personals....................................................................................................................		9
4	Transport und Lagerung ..........................................................................................		9
4.1	Kontrolle bei Übernahme ......................................................................................................................		9
4.2	Verpackung / Rücktransport.................................................................................................................		9
5	Auspacken, Aufstellung und Inbetriebnahme ......................................................		10
5.1	Aufstellort, Einsatzort .........................................................................................................................		10
5.2	Auspacken............................................................................................................................................		10
5.2.1	Aufstellen ...............................................................................................................................................		10
5.3	Netzanschluss......................................................................................................................................		10
5.4	Anschluss von Peripheriegeräten......................................................................................................		10
5.5	Erstinbetriebnahme .............................................................................................................................		10
5.6	Justierung ............................................................................................................................................		11
5.7	Justieren...............................................................................................................................................		11
6	Betrieb......................................................................................................................		12
6.1	Bildschirm und Bedienung .................................................................................................................		12
6.2	Ein-Ausschalten der Waage ...............................................................................................................		13
6.3	Grundeinstellungen.............................................................................................................................		14
6.4	Betriebsart Zählen	...............................................................................................................................	17
6.5	Betriebsart Summieren .......................................................................................................................		18
6.6	Betriebsart Dosieren ...........................................................................................................................		19
6.7	Betriebsart Kontrollwiegen.................................................................................................................		20
6.8	Betriebsart Prozent..............................................................................................................................		21
6.9	Betriebsart Tierwiegen ........................................................................................................................		22
6.10	Betriebsart Rezeptieren ......................................................................................................................		23
6.11	Betriebsart Flächengewicht................................................................................................................		24
7	Druckformular .........................................................................................................		25
7.1	Inhalt des Formularausdrucks ...........................................................................................................		25
7.2	Gestaltung des Formularausdrucks ..................................................................................................		26

PKP_PKS-BA-d-1313

3

8	Schnittstellen...........................................................................................................	27
8.1	Datenausgang RS 232 C .....................................................................................................................	27
8.2	Schnittstelle RS 232C..........................................................................................................................	27
8.2.1	Es gibt 4 Arten der Datenausgabe über RS 232C.................................................................................	28
8.2.2	Beschreibung des Datentransfers .........................................................................................................	28
8.3	Drucker .................................................................................................................................................	29
8.4	Unterflurwägung..................................................................................................................................	29
9	Wartung, Instandhaltung, Entsorgung ..................................................................	30
9.1	Reinigen ...............................................................................................................................................	30
9.2	Wartung, Instandhaltung ....................................................................................................................	30
9.3	Entsorgung ..........................................................................................................................................	30
10	Kleine Pannenhilfe ..................................................................................................	31
11	Konformitätserklärung............................................................................................	32

4	PKP_PKS-BA-d-1313

1 Technische Daten

Modelle PKS:

KERN

PKS

PKS

PKS

PKS

PKS

200-3

360-3

2000-2

3600-2

10K0.1

Ablesbarkeit (d)

0,001 g

0,001 g

0,01 g

0,01 g

0,1 g

Wägebereich (max)

200 g

360 g

2.000 g

3.600 g

10.000 g

Tarierbereich

200 g

360 g

2.000 g

3.600 g

10.000 g

(subtraktiv)

Reproduzierbarkeit

0,001 g

0,002 g

0,01 g

0,02 g

0,1 g

Linearität

±0,003 g

±0,005 g

±0,03 g

±0,05 g

±0,3 g

Kleinstes Stückge-

0,001 g

0,001 g

0,01 g

0,01 g

0,1 g

wicht

Justierpunkte

50/100/150/

100/200/300

0,5/1,0/1,5/

1,0/2,0/3,0/

2/5/10 kg

200 g

/360 g

2,0 kg

3,6 kg

Empf. Justiergewicht

200 g

200g + 100g

2000 g

2 kg+1 kg

10 kg

F1 (nicht beigegeben)

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit

3 sec.

(typisch)

Zulässige Umge-

+10 °C ... + 40 °C

bungstemperatur

Anwärmzeit

2 Std

4 Std

2 Std

4 Std

2 Std

Gehäuse (B x T x H)

167 x 250 x 85

mm

Vibrationsfilter

ja

Wägeplatte, Edelstahl

Ø 81

130 x 130

150 x 170

mm

Einheiten

s. Menue

Gewicht kg (netto)

1

1

1,5

1,5

1,7

Datenschnittstelle

ja (RS232)

PKP_PKS-BA-d-1313

5

Modelle PKP:

KERN

PKP 300-3

PKP 420-3

PKP 3000-2

PKP 4200-2

Ablesbarkeit (d)

0,001 g

0,001 g

0,01 g

0,01 g

Wägebereich (max)

300 g

420 g

3.000 g

4.200 g

Tarierbereich

300 g

420 g

3.000 g

4.200 g

(subtraktiv)

Reproduzierbarkeit

0,002 g

0,002 g

0,02 g

0,02 g

Linearität

±0,005 g

±0,005 g

±0,05 g

±0,05 g

Kleinstes Stückge-

0,001 g

0,001 g

0,01 g

0,01 g

wicht

Justierpunkte

50/100/200/

100/200/300/

1.0/1,5/2,0/3,0

1.0/2,0/3,0/4,0

300 g

400 g

kg

kg

Empf. Justiergewicht

200 g + 100 g

200 g + 200 g

2 kg + 1 kg

2 kg + 2 kg

F1 (nicht beigegeben)

Luftfeuchtigkeit

max. 80% rel. (nicht kondensierend)

Einschwingzeit

3 sec.

(typisch)

Zulässige Umge-

+10 °C ... + 40 °C

bungstemperatur

Anwärmzeit

4 Std

4 Std

4 Std

4 Std

Gehäuse (B x T x H)

180 x 310 x 90

mm

Vibrationsfilter

ja

Wägeplatte, Edelstahl

Ø 106

Ø 150

mm

Einheiten

s. Menue

Gewicht kg (netto)

2,3

Datenschnittstelle

ja (RS232)

6	PKP_PKS-BA-d-1313

	KERN			PKP 12K0.05			PKP 16K0.1			PKP 24K0.1
Ablesbarkeit (d)				0,05 g			0,1 g			0,1 g
Wägebereich (max)				12.000 g			16.000 g			24.000 g
Tarierbereich				12.000 g			16.000 g			24.000 g
(subtraktiv)
Reproduzierbarkeit				0,05 g			0,1 g			0,1 g
Linearität				±0,15 g			±0,3 g			±0,3 g
Kleinstes Stückge-				0,05 g			0,1 g			0,1 g
wicht
Justierpunkte				2/5/10/12 kg			5/10/15/16 kg			5/10/15/20/24 kg
Empf. Justiergewicht				10 kg			10 kg + 5 kg			20 kg
F1 (nicht beigegeben)
Luftfeuchtigkeit				max. 80% rel. (nicht kondensierend)
Einschwingzeit							3 sec.
(typisch)
Zulässige Umge-							+10 °C … + 40 °C
bungstemperatur
Anwärmzeit				2 Std			2 Std			2 Std
Gehäuse (B x T x H)							180 x 310 x 90
mm
Vibrationsfilter							ja
Wägeplatte, Edelstahl							160 x 200
mm
Einheiten							s. Menue
Gewicht kg (netto)						2,7
Datenschnittstelle							ja (RS232)

PKP_PKS-BA-d-1313

7

2 Grundlegende Hinweise (Allgemeines)

Unbedingt vor Aufstellung und Inbetriebnahme die gesamte Betriebsanleitung durcharbeiten und beachten!

2.1Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient der Bestimmung des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom

Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames

Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.) Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.

Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden.

Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.

Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.

Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

-Nichtbeachten unserer Vorgaben in der Betriebsanleitung

-Verwendung außerhalb der beschriebenen Anwendungen

-Veränderung oder Öffnen des Gerätes

-mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten

-natürlichem Verschleiß und Abnützung

-nicht sachgemäße Aufstellung oder elektrische Installation

-Überlastung des Messwerkes

2.4Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERNHomepage (www.kern-sohn.com) verfügbar. In unserem akkreditierten DKDKalibrierlaboratorium können Prüfgewichte und Waagen schnell und kostengünstig kalibriert werden (Rückführung auf das nationale Normal).

8	PKP_PKS-BA-d-1313

3 Grundlegende Sicherheitshinweise

3.1Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

Alle Sprachversionen beinhalten eine unverbindliche Übersetzung.

Verbindlich ist das deutsche Originaldokument.

3.2Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.

4 Transport und Lagerung

4.1Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

Bei sichtbaren Beschädigungen lassen Sie sich die Beschädigung vom Überbringer durch Unterschrift bestätigen. Ware und Verpackung nicht verändern, keine Teile der Lieferung entnehmen. Melden Sie den Schaden sofort (innerhalb von 24 Std.) dem Paketdienst schriftlich an.

4.2Verpackung / Rücktransport

Alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport aufbewahren.

Für den Rücktransport ist nur die Originalverpackung zu verwenden.

Vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile trennen.

Evt. vorgesehene Transportsicherungen wieder anbringen.

Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen Verrutschen und Beschädigung sichern.

PKP_PKS-BA-d-1313

9

5 Auspacken, Aufstellung und Inbetriebnahme

5.1Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.

Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.

Beachten Sie deshalb am Aufstellort folgendes:

-Waage auf eine stabile, gerade Fläche stellen;

-extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der

Heizung oder direkte Sonneneinstrahlung vermeiden;

-Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

-Erschütterungen während des Wägens vermeiden;

-Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

-Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.

-statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Arbeitsplatz aufstellen.

5.2.1 Aufstellen

Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der

Libelle im vorgeschriebenen Kreis befindet.

5.3Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.

Verwenden Sie nur KERNOriginalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von Kern.

5.4Anschluss von Peripheriegeräten

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnittstelle muss die Waage unbedingt vom Netz getrennt werden.

Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.5Erstinbetriebnahme

Eine Anwärmzeit von 2 Stunden nach dem Einschalten stabilisiert die Messwerte. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel „Justierung“ beachten.

10	PKP_PKS-BA-d-1313

5.6Justierung

Da der Wert der Fallbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Fallbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb periodisch zu justieren.

5.7Justieren

Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu einstellbar.

Achtung: Bei geeichten Waagen ist die Justiermöglichkeit verunmöglicht.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 15 Minuten zur Stabilisierung ist notwendig.

PKP_PKS-BA-d-1313

11

6 Betrieb

6.1Bildschirm und Bedienung

1.Uhrzeit

2.Bereichsanzeige

3.Netzbetrieb / Akkubetrieb

4.Betriebsart

5.Infozeile – Artikelbezeichnung/Bediener

6.Infofelder für Funktionen und Bestätigung

7.Gewichtswert oder Betriebsart abhängige Angaben

8.Wägestillstand

9.Nullstellunganzeige

10.Navigationstasten

11.Funktionsund Bestätigungstasten

12	PKP_PKS-BA-d-1313

6.2Ein-Ausschalten der Waage

Waage mit der ON/OFF-Taste einbzw. ausschalten

PKP_PKS-BA-d-1313

13

6.3Grundeinstellungen

14	PKP_PKS-BA-d-1313

PKP_PKS-BA-d-1313

15

16	PKP_PKS-BA-d-1313

6.4Betriebsart Zählen

PKP_PKS-BA-d-1313

17

6.5Betriebsart Summieren

18	PKP_PKS-BA-d-1313

6.6Betriebsart Dosieren

PKP_PKS-BA-d-1313

19

6.7Betriebsart Kontrollwiegen

20	PKP_PKS-BA-d-1313

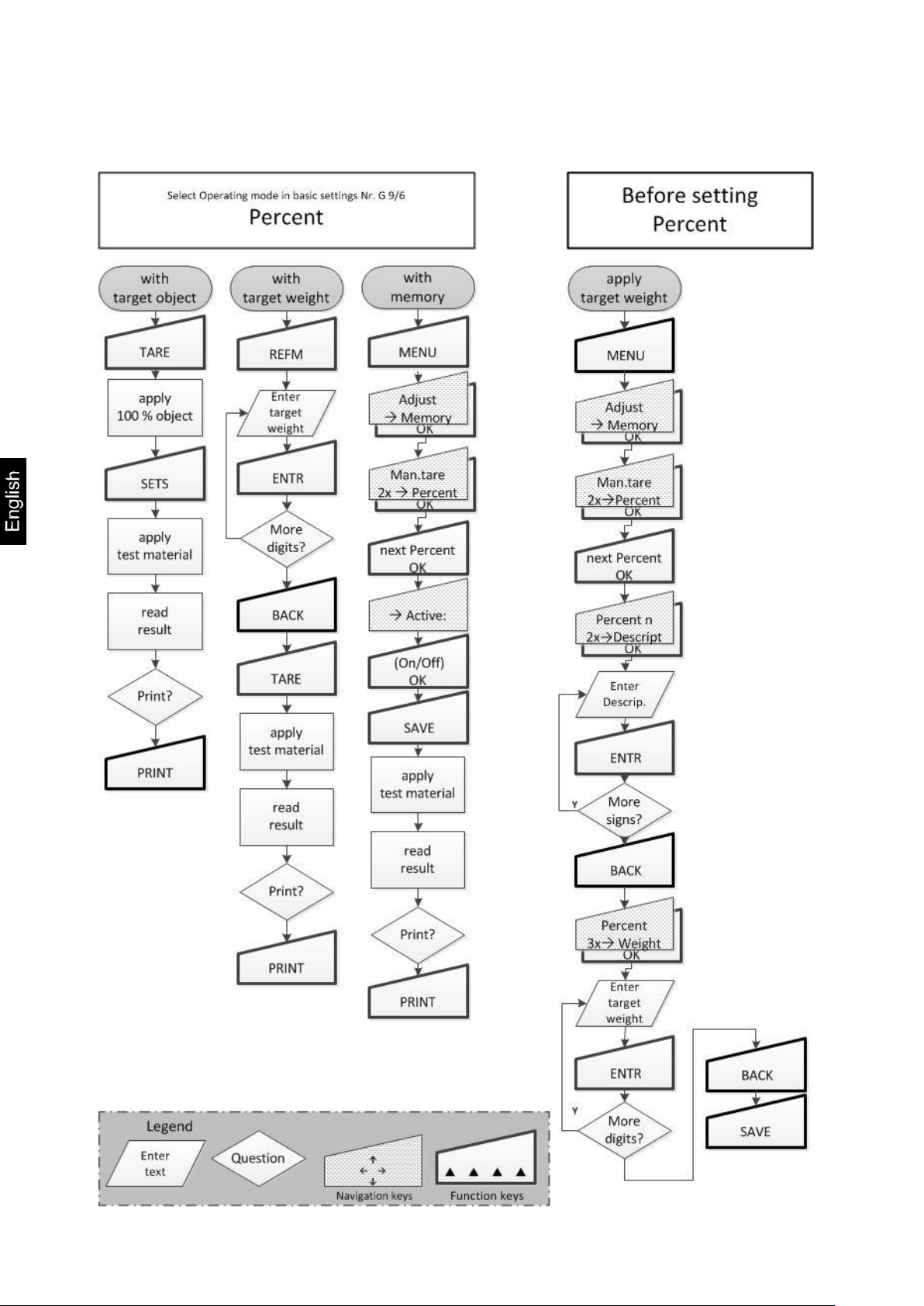

6.8Betriebsart Prozent

PKP_PKS-BA-d-1313

21

6.9Betriebsart Tierwiegen

22	PKP_PKS-BA-d-1313

6.10 Betriebsart Rezeptieren

PKP_PKS-BA-d-1313

23

6.11 Betriebsart Flächengewicht

24	PKP_PKS-BA-d-1313

7 Druckformular

7.1Inhalt des Formularausdrucks

PKP_PKS-BA-d-1313

25

7.2Gestaltung des Formularausdrucks

x=Leerzeichen

Felder „Zeile“ und „Spalte“ sind Positionsdruckeingabefelder

Feld „Variable“ ist ein Auswahlfeld aus festgelegten Ausdruckmöglichkeiten Feld „Fixtext“ bietet die Möglichkeit Texte im Druck vorzugeben.

Feld „Bezeichnung“ ist ein Texteingabefeld um z.B. vor Werte Informationen wie Brutto; Tara; Netto; Pcs voran zu stellen.

Feld „ Aktiviert: Ein“ übernimmt diese Zeile in das Druckformular.

26	PKP_PKS-BA-d-1313

8 Schnittstellen

8.1 Datenausgang RS 232 C

Technische Daten:

8-bit ASCII Code

1 Startbit, 8 Datenbits, 1 Stopbits, kein Paritätsbit

Baudrate wählbar auf 2400, 4800, 9600 Baud (Werkseinstellung) und 19200 Baud.

Sub-D Stecker 9-polig notwendig

Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechenden KERN-Schnittstellenkabel (max. 2 m) sichergestellt

Pinbelegung der Waagenausgangsbuchse (Frontansicht)

Sub-D-Buchse 9 pol.
5	1
	Pin 2:	Transmit data
	Pin 3:	Receive data
	Pin 5:	Signal ground
9	6
8.2 Schnittstelle RS 232C

Datenausgabe über Schnittstelle RS 232C Allgemeines

Voraussetzung für die Datenübertragung zwischen Waage und einem Peripheriegerät (z.B. Drucker, PC ...) ist, dass beide Geräte auf dieselben Schnittstellenparameter (z.B. Baudrate, Parität ...) eingestellt sind.

PKP_PKS-BA-d-1313

27

8.2.1 Es gibt 4 Arten der Datenausgabe über RS 232C

Datenausgabe durch PRINTTaste

Der Druckvorgang kann mittels PRINTTaste ausgelöst werden.

Die Einstellungen AUTOPRINT und AUTOPRINT sollten hierbei ausgeschaltet sein.

AUTOPRINT (Datenausgabe nach Gewichtsauflage)

Die Einstellung AUTOPRINT befindet sich im Menupunkt “Datenübertragung G10“ bei

Grundeinstellungen und kann dort anoder abgeschaltet werden. Ist AUTOPRINT aktiv, so wird nach Entlastung der Waage und anschließender Belastung nach Erreichen des Stillstandes der aktuelle Wägewert über die RS 232 Datenschnittstelle gesendet.

Dauer-PRINT (ständige Datenausgabe)

Die Einstellung Dauer-Print befindet sich im Menüpunkt “Datenübertragung G10“ bei

Grundeinstellungen und kann dort anoder abgeschaltet werden. Ist Dauer-Print aktiv, so werden ständig die aktuellen Wägewerte über die RS 232 Datenschnittstelle gesendet.

Datenausgabe durch Fernsteuerkommandos

Die Einstellung Fernsteuerbefehl befindet sich im Menupunkt “Datenübertragung G10“ bei

Grundeinstellungen und kann dort anoder abgeschaltet werden.

Mit Fernsteuerkommandos, die als ASCII-Zeichen an die Waage übertragen werden, können folgende Funktionen an der Waage ausgelöst werden (jeweils mit CR, LF abschließen!):

t Tarierung

w Ein Wägewert (auch instabil) wird von der Waage über die serielle Schnittstelle gesendet

s Ein stabiler Wägewert wird von der Waage über die serielle Schnittstelle gesendet.

Nach Empfang eines der Zeichen w oder s sendet die Waage ohne Druckerpause zwischen den Zeichen.

8.2.2 Beschreibung des Datentransfers

Jede Datenübertragung hat folgenden Aufbau:

Bit.Nr.	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20
	N N N N N B B B B B B B B B B B 0 •																		0 0
Bit.Nr.	21	22	23	24	25	26
	E	E	E	E	CR LF
N		=		Numerator
B*:		=		Blank oder bei Autotara an im Nullbereich.
B, 0, ., g:		=		Blank oder Wägewert mit Einheit, je nach Belastung der Waage.
E		=		Einheit
CR:		=		Carriage Return
LF:		=		Line Feed

28	PKP_PKS-BA-d-1313
