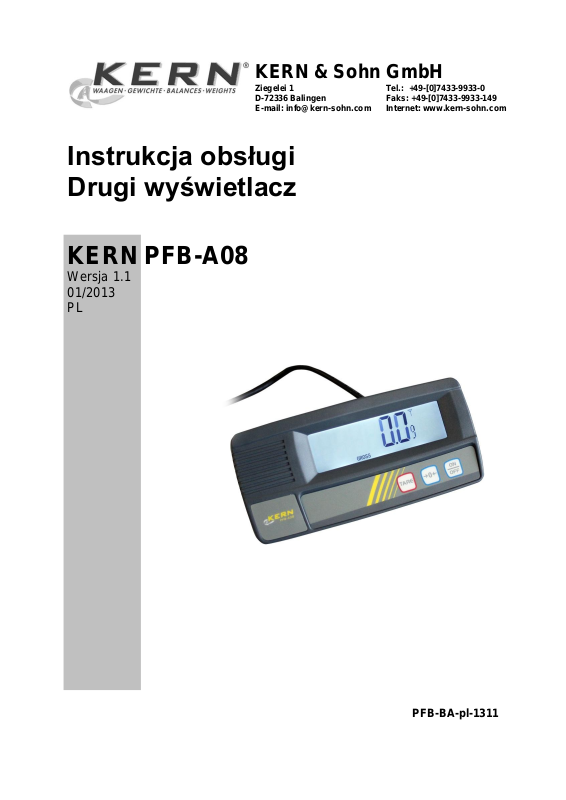

KERN & Sohn GmbH
Ziegelei 1
D-72336 Balingen
E-mail: info@kern-sohn.com
Tel.: +49-[0]7433-9933-0
Faks: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Instrukcja obsługi
Drugi wyświetlacz
KERN PFB-A08
Wersja 1.1
01/2013
PL
PFB-BA-pl-1311
3
PL
KERN PFB-A08
Wersja 1.1 01/2013
Instrukcja obsługi
Drugi wyświetlacz
Spis treści
1 Dane techniczne............................................................................................. 4
2 Wskazówki podstawowe (informacje ogólne) ............................................. 4
2.1 Zastosowanie zgodne z przeznaczeniem................................................................... 4
2.2 Zastosowanie niezgodne z przeznaczeniem .............................................................. 4
2.3 Gwarancja ................................................................................................................. 4
3 Podstawowe wskazówki bezpieczeństwa .................................................... 5
3.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi ........................................ 5
3.2 Przeszkolenie personelu ............................................................................................ 5
4 Transport i składowanie ................................................................................ 5
4.1 Kontrola przy odbiorze ............................................................................................... 5
4.2 Opakowanie/transport zwrotny ................................................................................... 5
5 Rozpakowanie, ustawienie i uruchomienie ................................................. 6
5.1 Miejsce ustawienia, miejsce eksploatacji ................................................................... 6
5.2 Rozpakowanie ........................................................................................................... 6
5.2.1 Zakres dostawy .......................................................................................................................... 6
5.3 Zasilanie elektryczne ................................................................................................. 6
5.4 Podłączenie do wagi .................................................................................................. 7
5.5 Pierwsze uruchomienie .............................................................................................. 7
6 Eksploatacja ................................................................................................... 7
6.1 Przegląd wskaźnika ................................................................................................... 7
6.2 Wskazanie ................................................................................................................. 7
7 Konserwacja, utrzymywanie w stanie sprawności, utylizacja ................... 8
7.1 Czyszczenie .............................................................................................................. 8
7.2 Konserwacja, utrzymywanie w stanie sprawności ...................................................... 8
7.3 Utylizacja ................................................................................................................... 8
8 Pomoc w przypadku drobnych awarii .......................................................... 9
PFB-A08-BA-pl-1311
4
1 Dane techniczne
Drugi wyświetlacz nadaje się wyłącznie do podłączania wag firmy
KERN.
W przypadku użycia wyświetlacza należy na nim zamontować
umieszczone w załączniku naklejki w języku odpowiednim dla
danego kraju.
Drugi wyświetlacz LCD z cyframi o wysokości 16,5 mm.
Zasilanie napięciem realizowane jest za pomocą przewodu przyłączeniowego wagi.
2 Wskazówki podstawowe (informacje ogólne)
2.1 Zastosowanie zgodne z przeznaczeniem
Nabyty przez Państwa drugi wyświetlacz służy, szczególnie w publicznych punktach
sprzedaży, do wyświetlania masy (wartości ważenia) ważonego materiału jako
dodatkowy wyświetlacz umieszczony poza wagą.
Przykład:
2.2 Zastosowanie niezgodne z przeznaczeniem
Nigdy nie użytkować drugiego wyświetlacza w pomieszczeniach zagrożonych
wybuchem. Wykonanie seryjne nie jest wykonaniem przeciwwybuchowym.
Nie wolno wprowadzać zmian konstrukcyjnych w drugim wyświetlaczu. Może to
spowodować błędne wyświetlanie wyników ważenia, naruszenie technicznych
warunków bezpieczeństwa, jak również zniszczenie wyświetlacza.
Drugi wyświetlacz może być eksploatowany tylko zgodnie z opisanymi wytycznymi.
Inne zakresy użytkowania/obszary zastosowania wymagają pisemnej zgody firmy
KERN.
2.3 Gwarancja
Gwarancja wygasa w przypadku:
nieprzestrzegania naszych wytycznych zawartych w instrukcji obsługi;
użycia niezgodnego z opisanymi zastosowaniami;
wprowadzania zmian lub otwierania urządzenia;
mechanicznego uszkodzenia i uszkodzenia w wyniku działania mediów, cieczy;
naturalnego zużycia;
nieprawidłowego ustawienia lub niewłaściwej instalacji elektrycznej.
PFB-A08-BA-pl-1311
5
3 Podstawowe wskazówki bezpieczeństwa
Wszystkie części oryginalnego opakowania należy
zachować na wypadek ewentualnego transportu zwrotnego.
Do transportu zwrotnego należy używać tylko oryginalnego
opakowania.
Przed wysyłką należy odłączyć wszystkie podłączone kable
i luźne/ruchome części.
Należy ponownie zamontować zabezpieczenia
transportowe, jeżeli takie występują.
Wszystkie części, np. szklaną osłonę przeciwwiatrową,
płytkę wagi, zasilacz itp. należy zabezpieczyć przed
ześliźnięciem i uszkodzeniem.
3.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi
Przed ustawieniem i uruchomieniem wyświetlacza należy dokładnie przeczytać
niniejszą instrukcję obsługi, nawet wtedy, gdy mają już Państwo doświadczenie
z urządzeniami firmy KERN.
Wszystkie wersje językowe zawierają niewiążące tłumaczenie.
Wiążący jest oryginalny dokument w języku niemieckim.
3.2 Przeszkolenie personelu
Urządzenie może być obsługiwane i konserwowane tylko przez przeszkolonych
pracowników.
4 Transport i składowanie
4.1 Kontrola przy odbiorze
Niezwłocznie po otrzymaniu paczki należy sprawdzić, czy nie posiada ona
ewentualnych widocznych uszkodzeń, to samo dotyczy urządzenia po jego
rozpakowaniu.
4.2 Opakowanie/transport zwrotny
PFB-A08-BA-pl-1311
6
5 Rozpakowanie, ustawienie i uruchomienie
1 przewód przyłączeniowy wagi
Instrukcja obsługi
5.1 Miejsce ustawienia, miejsce eksploatacji
Urządzenie zostało skonstruowane w taki sposób, aby w normalnych warunkach
eksploatacyjnych uzyskiwane były wiarygodne wyniki wskazań.
Dlatego też, wybierając miejsce ustawienia, należy przestrzegać następujących
zasad:
Zabezpieczyć urządzenie przed wysoką wilgotnością powietrza, oparami
i pyłem.
Nie wystawiać urządzenia na długotrwałe działanie silnej wilgoci.
Niepożądane obroszenie (kondensacja na urządzeniu wilgoci zawartej
w powietrzu) może wystąpić, gdy zimne urządzenie zostanie umieszczone
w znacznie cieplejszym pomieszczeniu. W takim przypadku odłączone od
sieci urządzenie należy poddać ok. 2godzinnej aklimatyzacji do temperatury
otoczenia.
Unikać wyładowań statycznych.
W przypadku występowania pól elektromagnetycznych (np. od telefonów
komórkowych lub urządzeń radiowych), ładunków statycznych, jak również
niestabilnego zasilania elektrycznego możliwe są duże odchyłki wskazań (błędne
wyniki ważenia). Należy wówczas zmienić lokalizację wagi lub usunąć źródło
zakłóceń.
5.2 Rozpakowanie
Ostrożnie wyjąć urządzenie z opakowania, zdjąć torebkę plastikową i ustawić drugi
wyświetlacz razem z wagą w przewidzianym dla niego miejscu pracy.
(Ustawienie wagi zgodnie z instrukcją obsługi wagi)
5.2.1 Zakres dostawy
Akcesoria seryjne:
5.3 Zasilanie elektryczne
Zasilanie elektryczne realizowane jest za pośrednictwem podłączonej wagi.
PFB-A08-BA-pl-1311
7
5.4 Podłączenie do wagi
Przed podłączeniem/odłączeniem drugiego wyświetlacza do/od wagi bezwzględnie należy
odłączyć wagę od sieci.
Drugi wyświetlacz nadaje się wyłącznie do podłączania wag firmy KERN.
5.5 Pierwsze uruchomienie
W menu podłączonej wagi w punkcie menu „F3 Con” należy ustawić parametr „S 232 –
P Cont”.
Zawsze ustawiać szybkość transmisji 9600 bodów.
Szczegóły ustawiania podano w instrukcji obsługi podłączonej wagi.
Dostarczony wraz z drugim wyświetlaczem przewód przyłączeniowy każdorazowo
podłączany jest do wagi oraz do gniazda umieszczonego z tyłu obudowy drugiego
wyświetlacza.
Podłączyć drugi wyświetlacz do wagi za pomocą dostarczonego przewodu
przyłączeniowego.
Zasilanie elektryczne realizowane jest za pośrednictwem wagi. Drugi wyświetlacz nie
jest wyposażony w zasilacz.
Możliwe jest teraz sterowanie wagą za pomocą drugiego wyświetlacza:
Włączanie lub wyłączanie tylko drugiego wyświetlacza za pomocą przycisku
.
Zerowanie drugiego wyświetlacza i wagi za pomocą przycisku .
Tarowanie drugiego wyświetlacza i wagi za pomocą przycisku .
6 Eksploatacja
6.1 Przegląd wskaźnika
6.2 Wskazanie
Włączyć urządzenie za pomocą przycisku .
Po przeprowadzeniu przez urządzenie samodiagnozy następuje zmiana wskazania na
wskazanie zerowe „0.0”. Następnie zostanie przejęte wskazanie podłączonej wagi. Drugi
wyświetlacz jest gotowy do pracy.
PFB-A08-BA-pl-1311
8
7 Konserwacja, utrzymywanie w stanie sprawności, utylizacja
7.1 Czyszczenie
Przed rozpoczęciem czyszczenia urządzenie należy odłączyć od źródła zasilania.
Nie stosować agresywnych środków czyszczących (rozpuszczalnik, itp.), lecz czyścić
urządzenie tylko ścierką nasączoną łagodnym ługiem mydlanym. Należy przy tym
uważać, aby ciecz nie dostała się do wnętrza urządzenia, a po wyczyszczeniu wagę
należy wytrzeć do sucha za pomocą miękkiej ścierki.
7.2 Konserwacja, utrzymywanie w stanie sprawności
Urządzenie może być obsługiwane i konserwowane tylko przez pracowników
przeszkolonych i autoryzowanych przez firmę KERN.
Przed otwarciem należy odłączyć je od sieci.
7.3 Utylizacja
Utylizację opakowania i urządzenia należy przeprowadzić zgodnie z prawem
krajowym lub regionalnym obowiązującym w miejscu eksploatacji urządzenia.
PFB-A08-BA-pl-1311
9
8 Pomoc w przypadku drobnych awarii
Zakłócenie
Możliwa przyczyna
Wskaźnik nie świeci.
Urządzenie nie jest włączone.
Przerwane połączenie z wagą.
Zanik napięcia sieci.
Nieprawidłowe parametry ustawienia
interfejsu wagi.
W przypadku zakłóceń w przebiegu programu urządzenie należy na chwilę wyłączyć
i odłączyć od sieci. Następnie proces należy ponownie rozpocząć od początku.
Pomoc:
