Gebruiksaanwijzing
Precisieweegschalen
KERN PFB
Versie 2.2
02/2013
NL
PFB-BA-nl-1322
NL
KERN PFB
Versie 2.2 02/2013
Gebruiksaanwijzing
Precisieweegschaal
Inhoudsopgave
1 Technische gegevens .................................................................................... 4
2 Conformiteitverklaring .................................................................................. 8
3 Basisopmerkingen (algemene informatie) ................................................... 9
3.1 Gebruik volgens bestemming ..................................................................................................... 9
3.2 Afwijkend gebruik ....................................................................................................................... 9
3.3 Garantie ...................................................................................................................................... 9
3.4 Toezicht over controlemiddelen ............................................................................................... 10
4 Veiligheid grondrichtlijnen .......................................................................... 10
4.1 Richtlijnen van de gebruiksaanwijzing nakomen ...................................................................... 10
4.2 Personeelscholing .................................................................................................................... 10
5 Vervoer en opslag ........................................................................................ 10
5.1 Controle bij ontvangst ............................................................................................................... 10
5.2 Verpakking/ retourvervoer ........................................................................................................ 10
6 Uitpakken, installeren en aanzetten ........................................................... 11
6.1 Plaats van installatie, gebruikslocatie ....................................................................................... 11
6.2 Uitpakken .................................................................................................................................. 11
6.2.1 Transportbeveiliging instellen/verwijderen: .............................................................................. 12
6.2.2 Leveringsomvang ..................................................................................................................... 12
6.3 Aansluiten ................................................................................................................................. 12
6.4 Randapparatuur aansluiten ...................................................................................................... 12
6.5 Eerste ingebruikname ............................................................................................................... 13
6.6 Justeren .................................................................................................................................... 13
6.7 Justeren .................................................................................................................................... 13
6.7.1 Handelingen tijdens justeren (modellen die niet voor ijking zijn geschikt): .............................. 14
6.7.2 Handelingen tijdens justeren (PFB-M modellen): ..................................................................... 15
6.8 Liniarisatie................................................................................................................................. 16
6.8.1 Liniarisatie van de modellen die niet voor ijking geschikt zijn (met hoge resolutie) ................. 17
6.8.2 Liniarisatie van de modellen die niet voor ijking geschikt zijn (met lage resolutie) en de
modellen die wel voor ijking geschikt zijn. ............................................................................................. 20
6.8.3 Tabel van liniarisatiepunten ...................................................................................................... 21
6.9 IJking ........................................................................................................................................ 22
6.10 Werken met de tweede afleeseenheid PFB-A08 op de openbare verkoopplaatsen ............... 24
7 Bedienelementen ......................................................................................... 26
7.1 Toetsenbordoverzicht ............................................................................................................... 26
7.2 Aanduidingoverzicht ................................................................................................................. 27
PFB-BA-nl-1322 2
8 Bedrijf ........................................................................................................... 28
8.1 Vereenvoudigd wegen .............................................................................................................. 28
8.1.1 Modellen die niet voor ijking zijn geschikt ................................................................................ 28
8.1.2 Modellen PFB-M ....................................................................................................................... 29
8.2 Tarreren .................................................................................................................................... 30
8.2.1 Modellen die niet voor ijking zijn geschikt ................................................................................ 30
8.2.2 Modellen PFB-M ....................................................................................................................... 31
8.3 Optellen .................................................................................................................................... 32
8.3.1 Modellen die niet voor ijking zijn geschikt ................................................................................ 32
8.3.2 Modellen PFB-M ....................................................................................................................... 33
8.4 Optellen .................................................................................................................................... 34
8.4.1 Modellen die niet voor ijking zijn geschikt ................................................................................ 34
8.4.2 Modellen PFB-M ....................................................................................................................... 35
8.5 Percentageweging .................................................................................................................... 37
8.5.1 Modellen die niet voor ijking zijn geschikt ................................................................................ 37
8.5.2 Modellen PFB-M ....................................................................................................................... 38
9 Menu ............................................................................................................. 39
9.1 Belegging van het menu ........................................................................................................... 39
9.2 Het menu opvragen .................................................................................................................. 39
9.3 Navigatie in het menu ............................................................................................................... 39
9.4 Menuoverzicht - modellen die niet voor ijking zijn geschikt ..................................................... 39
9.5 Menuoverzicht — modellen PFB-M .......................................................................................... 41
9.6 Instellingen in het menu ............................................................................................................ 43
9.6.1 Weegeenheden omschakelen (Unit) (modellen niet voor ijking geschikt) ............................... 43
9.6.2 Verlichte achtergrond van de aanduiding ................................................................................. 44
9.6.3 Functie ―Multi-Tare‖ (enkel bij modellen PFB-M)...................................................................... 45
10 Gegevensuitgave RS 232 ............................................................................ 46
10.1 Technische gegevens ............................................................................................................... 46
10.2 Pinvastlegging van het uitgangscontact van de weegschaal ................................................... 46
10.3 Printermodus — voorbeeld van afdrukken ............................................................................... 47
10.4 Ononderbroken gegevensuitgave ............................................................................................ 47
10.5 Bevelen voor afstandsbediening .............................................................................................. 48
11 Foutmeldingen ............................................................................................. 48
12 Onderhoud, behouden van werkprestatie, verwijderen ........................... 49
12.1 Reinigen.................................................................................................................................... 49
12.2 Onderhoud, behouden van werkprestatie ................................................................................ 49
12.3 Verwijderen ............................................................................................................................... 49
13 Hulp bij kleine storingen ............................................................................. 50
3 PFB-BA-nl-1322
KERN
PFB 120-3
PFB 200-3
PFB 300-3
PFB 1200-2
Afleesbaarheid (d)
0,001 g
0,001 g
0,001 g
0,01 g
Weegbereik (max.)
120 g
200 g
300 g
1200 g
Reproduceerbaarheid
0,001 g
0,001 g
0,001 g
0,01 g
Lineariteit
±0,003 g
±0,003 g
±0,003 g
±0,03 g
Min. elementengewicht bij
optellen
2 mg
2 mg
2 mg
20 mg
Aantal referentiestuks bij
optellen
10, 20, 50, 100, 200
Weegeenheden
g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n
Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse)
100 g (F1)
200 g (F1)
300 g (F1)
1000 g (F1)
Opwarmingstijd
2 uur
Duur van signaaltoename
(typisch)
3 s
Bedrijfstemperatuur
+5°C .... +35°C
Luchtvochtigheid
max. 80% (geen condensatie)
Behuizing (Breedte x Dikte x
Hoogte) mm
200 x 257 x 152 (met windscherm)
200 x 257 x 87 (zonder windscherm)
Afmetingen van het windscherm
(Breedte x Dikte x Hoogte) mm
158 x 143 x 64 (intern)
167 x 154 x 80 (extern)
Weegschaalplateau van
edelstaal (mm)
Ø 80
Ø 80
Ø 80
Ø 120
Gewicht kg (netto)
2 kg
Spanning
12 V / 500 mA
1 Technische gegevens
PFB-BA-nl-1322 4
KERN
PFB 2000-2
PFB 3000-2
PFB 6000-1
PFB 6K0.05
Afleesbaarheid (d)
0,01 g
0,01 g
0,1 g
0,05 g
Weegbereik (max.)
2000 g
3000 g
6000 g
6000 g
Reproduceerbaarheid
0,01 g
0,01 g
0,1 g
0,05 g
Lineariteit
±0,03 g
±0,03 g
±0,3 g
±0,15 g
Min. elementengewicht bij
optellen
20 mg
20 mg
200 mg
200 mg
Aantal referentiestuks bij
optellen
10, 20, 50, 100, 200
Weegeenheden
g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n
Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse)
2000 g (F1)
3000 g (F1)
5000 g (F1)
5000 g (F1)
Opwarmingstijd
2 uur
Duur van signaaltoename
(typisch)
3 s
Bedrijfstemperatuur
+5°C .... +35°C
Luchtvochtigheid
max. 80% (geen condensatie)
Behuizing (Breedte x Dikte x
Hoogte) mm
200 x 257 x 152
(met windscherm)
200 x 257 x 87
(zonder windscherm)
200 x 260 x
87
200 x 257 x
87
Afmetingen van het windscherm
(Breedte x Dikte x Hoogte) mm
158 x 143 x 64 (intern)
167 x 154 x 80 (extern)
-
-
Weegschaalplateau, edelstaal
(mm)
Ø 120
Ø 120
155 x 145
155 x 145
Gewicht kg (netto)
2 kg
Spanning
12 V / 500 mA
5 PFB-BA-nl-1322
KERN
PFB 600-1M
PFB 600-2M
Afleesbaarheid (d)
0,1 g
0,01 g
Weegbereik (max.)
600 g
600 g
Reproduceerbaarheid
0,1 g
0,01 g
Lineariteit
±0,1 g
±0,02 g
IJkwaarde (e)
100 mg
100 mg
IJkklasse
II
II
Minimaal gewicht (min.)
500 mg
Min. elementengewicht bij
optellen
20 mg
20 mg
Aantal referentiestuks bij
optellen
10, 20, 50, 100, 200
Weegeenheden
g
g, ct
Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse)
600 g (F1)
600 g (F1)
Opwarmingstijd
30 minuten
2 uur
Duur van signaaltoename
(typisch)
3 s
Bedrijfstemperatuur
+5°C .... +35°C
Luchtvochtigheid
max: 80% (geen condensatie)
Behuizing (Breedte x Dikte x
Hoogte) mm
190 x 220 x 140 (met windscherm)
190 x 220 x 60
(zonder windscherm)
Afmetingen van het windscherm
(Breedte x Dikte x Hoogte) mm
158 x 143 x 64 (intern)
167 x 154 x 80 (extern)
Weegschaalplateau, edelstaal
(mm)
Ø 120
Gewicht kg (netto)
2 kg
Spanning
12 V / 500 mA
5 g
PFB-BA-nl-1322 6
KERN
PFB 6000-0M
PFB 6000-1M
Afleesbaarheid (d)
1 g
0,1 g
Weegbereik (max.)
6000 g
6000 g
Reproduceerbaarheid
1 g
0,1 g
Lineariteit
±1 g
±0,3 g
IJkwaarde (e)
1 g
1 g
IJkklasse
II
II
Minimaal gewicht (min.)
5 g
Min. elementengewicht bij
optellen
200 mg
200 mg
Aantal referentiestuks bij
optellen
10, 20, 50, 100, 200
Weegeenheden
g
g, ct
Aanbevolen kalibratiegewicht,
niet toegevoegd (klasse)
6000 g (F1)
6000 g (F1)
Opwarmingstijd
30 minuten
2 uur
Duur van signaaltoename
(typisch)
3 s
Bedrijfstemperatuur
+5°C .... +35°C
Luchtvochtigheid
max: 80% (geen condensatie)
Behuizing (Breedte x Dikte x
Hoogte) mm
190 x 200 x 80
Weegschaalplateau, edelstaal
(mm)
155 x 145
Gewicht kg (netto)
2 kg
Spanning
12 V / 500 mA
50 g
7 PFB-BA-nl-1322
2 Conformiteitverklaring
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-mail: info@kern-sohn.de
Tel.: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration refers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
Verkregen markering
EG-Richtlijn
Normen
2004/108/EG
EMC- inzake
elektromagnetische
compatibiliteit
EN 61000-6-1 :2007
EN 61000-6-3 :2007
EN 61000-3-3 : 1995+A1 :2001+A2 :2005
EN 61000-3-2 :2006
Datum: 18.09.2008
Handtekening:
KERN & Sohn GmbH
Bestuur
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0, Fax +49-[0]7433/9933-149
Conformiteitverklaring
EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
Deklaracja zgodności WE EC-Заявление о соответствии
Elektronische weegschaal: KERN PFB
PFB-BA-nl-1322 8
3 Basisopmerkingen (algemene informatie)
3.1 Gebruik volgens bestemming
De door u aangekochte weegschaal dient ter bepaling van het gewicht (de
weegwaarde) van het gewogen materiaal. Hij dient te worden beschouwd als een
―niet-zelfstandige weegschaal‖ d.w.z. de gewogen voorwerpen dienen met de hand
voorzichtig te worden geplaatst in het midden van het weegschaalplateau. De
weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
3.2 Afwijkend gebruik
De weegschaal niet voor dynamische wegingen gebruiken. Indien de hoeveelheid
gewogen materiaal enigszins verminderd of vergroot wordt, kan het in de weegschaal
geplaatste ―compensatie en stabilisatie‖ mechanisme uitlezing van foutieve
weegresultaten veroorzaken! (Voorbeeld: De vloeistof vloeit langzaam van de
container uit die op de weegschaal is geplaatst.)
Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan
beschadiging van het meetmechanisme veroorzaken.
Stoten en overbelasting van de weegschaal boven aangegeven maximale last
(max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging van de
weegschaal veroorzaken.
De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook tot
beschadiging van de weegschaal leiden.
De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt. Andere
gebruiksbereiken / toepassingsgebieden vereisen schriftelijke toestemming van de
firma KERN.
3.3 Garantie
De garantie vervalt ingeval van:
niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;
gebruik niet volgens beschreven toepassingen;
wijziging of opening van het toestel;
mechanische beschadiging of door werking van media, vloeistoffen;
gewoon verbruik;
onjuiste plaatsing of onjuiste elektrische installatie;
overbelasting van het meetmechanisme.
9 PFB-BA-nl-1322
3.4 Toezicht over controlemiddelen
Vóór het plaatsen en aanzetten van de weegschaal dient men
onderhavige gebruiksaanwijzing nauwkeurig te lezen, ook
indien u al ervaring met KERN weegschalen hebt.
Alle taalversies bevatten vertaling die niet bindend is.
Het oorspronkelijke document in het Duits is bindend.
Alle delen van de originele verpakking dienen te worden behouden
voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
Vóór versturen dienen alle aangesloten kabels en
losse/bewegende onderdelen te worden afgekoppeld.
Indien aanwezig dient de vervoerbescherming opnieuw te worden
aangebracht.
Alle delen, bv. het glazen windscherm, het weegplateau, de
netadapter, e.d. dienen voor uitglijden en beschadiging te worden
beveiligd.
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de weegschaal en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook
over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma
KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel
en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd
door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald
land).
4 Veiligheid grondrichtlijnen
4.1 Richtlijnen van de gebruiksaanwijzing nakomen
4.2 Personeelscholing
Het toestel mag enkel door geschoolde medewerkers worden bediend en
onderhouden.
5 Vervoer en opslag
5.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het toestel na het uitpakken.
5.2 Verpakking/ retourvervoer
PFB-BA-nl-1322 10
6 Uitpakken, installeren en aanzetten
6.1 Plaats van installatie, gebruikslocatie
De weegschalen zijn op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle
werking.
Daarom dient men bij keuze van plaats van installatie volgende regels in acht
te nemen:
De weegschaal op stabiele, effen oppervlakte plaatsen.
Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden.
Tegen directe werking van tocht beveiligen die door open ramen en deuren
wordt veroorzaakt.
Bij wegen stoten mijden.
De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen.
Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.
Ongewenst dauwen (condensatie van luchtvocht op het toestel) kan
voorkomen indien een koud toestel in een veel warmere ruimte wordt
geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca. 2-
uur acclimatisering aan de omgevingstemperatuur te ondergaan.
Statische ladingen mijden die van het gewogen materiaal en van de
weegschaalcontainer komen.
In geval van elektromagnetische velden (bv. van mobiele telefoons of
radioapparatuur), statische ladingen als ook instabiele elektrische voeding zijn grote
onregelmatigheden in weergave mogelijk (foutief weegresultaat). Men dient in dat
geval de weegschaal te verplaatsen of de storingsbron verwijderen.
6.2 Uitpakken
De weegschaal voorzichtig uit de verpakking halen en in een aangegeven werkplek
plaatsen.
11 PFB-BA-nl-1322
[1]
Transportbeveiliging verwijderen [1] (PFB 120-3, PFB 200-3, PFB 300-3):
Weegschaal
Weegschaalplateau
Netadapter
Gebruiksaanwijzing
Windscherm (enkel modellen PFB 120-3, PFB 200-3, PFB 300-3, PFB 600-
1M, PFB 600-2M, PFB 1200-2, PFB 2000-2, PFB 3000-2)
6.2.1 Transportbeveiliging instellen/verwijderen:
De weegschaal zo plaatsen dat het weegschaalplateau precies horizontaal ligt.
6.2.2 Leveringsomvang
Serietoebehoren:
6.3 Aansluiten
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde
zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning.
Enkel originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma KERN.
6.4 Randapparatuur aansluiten
Vóór aansluiten of afkoppelen van extra apparatuur (printer, computer) aan/van de
gegevensinterface dient de weegschaal noodzakelijk van netwerk te worden
gescheiden.
Alleen accessoires en randapparatuur van de firma KERN die optimaal aan de
weegschaal worden aangepast, mogen met de weegschaal worden gebruikt.
PFB-BA-nl-1322 12
6.5 Eerste ingebruikname
Om precieze weegresultaten met behulp van elektronische weegschalen te krijgen,
dienen ze een juiste werkingstemperatuur te bereiken (zie ―Opwarmingstijd‖,
hoofdstuk 1). Tijdens opwarming moet de weegschaal elektrisch gevoed worden
(contact, accu of batterij).
De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk.
Men dient de voorschriften van het hoofdstuk "Justeren‖ absoluut te volgen.
6.6 Justeren
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke
weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels
van natuurkunde - aan de valversnelling op de plaats van installatie van de
weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de
plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste
ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij
temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te
bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in
de weegmodus.
6.7 Justeren
Het justeren dient te worden uitgevoerd met behulp van het aanbevolen
kalibratiegewicht (zie hoofdstuk 1 ―Technische gegevens‖).
13 PFB-BA-nl-1322

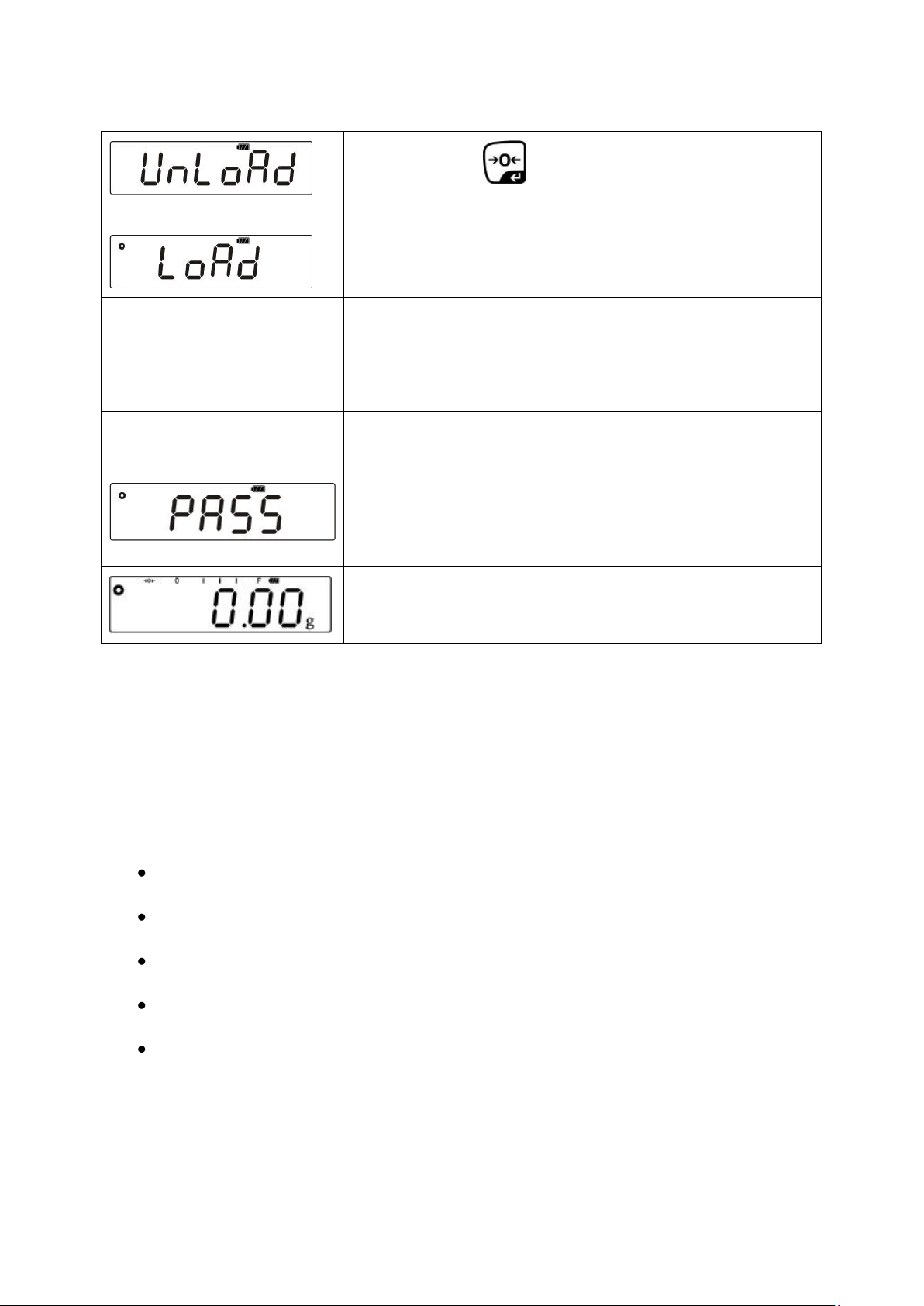

De
weegschaalaanduiding
Bediening
In de weegmodus. de toets voor ca 3 s
drukken totdat de aanduiding ―UnLoAd‖
verschijnt.
Tijdens de aanduiding ―LoAd‖ verschijnt in het midden
van het weegschaalplateau het vereiste
kalibratiegewicht leggen (zie hoofdstuk 1 ―Technische
gegevens‖).
Na succesvolle stabilisatiecontrole wordt het justeren
automatisch uitgevoerd.
Afwachten totdat de stabilisatieaanduiding
verschijnt.
Na succesvol justeren, verschijnt de ―Pass‖ aanduiding.
Het kalibratiegewicht afnemen.
Afwachten totdat de weegschaal terug in weegmodus
wordt gezet.
6.7.1 Handelingen tijdens justeren (modellen die niet voor ijking zijn geschikt):
Voor stabiele omgevingsomstandigheden zorgen.
Vereiste opwarmingstijd verzekeren (zie hoofdstuk 1 ―Technische gegevens‖) voor de
stabilisatie van de weegschaal.
Op het weegschaalplateau mogen zich geen voorwerpen bevinden.
PFB-BA-nl-1322 14
De
weegschaalaanduiding
Bediening
De weegschaal met de toets aanzetten.
Tijdens de zelfdiagnose de toets drukken.
De aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―tECH‖ verschijnt.
De justeertoets onderaan de weegschaal drukken!
De toets drukken, de aanduiding ―Pin‖
verschijnt.
Het wachtwoord invoeren:
De toetsen ; en achter elkaar
drukken.
De aanduiding ―P1 Lin‖ verschijnt.
De toets drukken, de aanduiding ―P2 CAL‖
verschijnt.
6.7.2 Handelingen tijdens justeren (PFB-M modellen):
Voor stabiele omgevingsomstandigheden zorgen.
Vereiste opwarmingstijd verzekeren (zie hoofdstuk 1 ―Technische gegevens‖) voor de
stabilisatie van de weegschaal.
Op het weegschaalplateau mogen zich geen voorwerpen bevinden.
15 PFB-BA-nl-1322
De toets drukken totdat de aanduiding
―UnLoAd‖ en vervolgens ―LoAd"verschijnt.
In het midden het vereiste kalibratiegewicht
leggen (zie hoofdstuk 1 ―Technische gegevens‖).
Na succesvolle stabilisatiecontrole wordt het justeren
automatisch uitgevoerd.
Afwachten totdat de stabilisatieaanduiding
verschijnt.
Na succesvol justeren, verschijnt de ―Pass‖ aanduiding.
Tijdens de zelfdiagnose het kalibratiegewicht
afnemen.
Afwachten totdat de weegschaal terug in weegmodus
wordt gezet.
6.8 Liniarisatie
De lineariteit betekent de grootste afwijking van de gewichtsaanduiding van de
weegschaal ten opzichte van de gewichtswaarde van een bepaald controlegewicht,
in plus en in minus, in het gehele weegbereik.
Nadat een afwijking van de lineariteit door toezicht over de controlemiddelen wordt
vastgesteld, is de verbetering daarvan mogelijk door liniarisatie.
Het doorvoeren van liniarisatie wordt aanbevolen bij weegschalen met
resolutie > 15 000 van de schaalverdeling.
De liniarisatie mag uitsluitend worden uitgevoerd door een vakkundige met
een grondige kennis van het omgaan met de weegschalen.
De gebruikte controlegewichten dienen conform de weegschaalspecificatie te
zijn, zie hoofdstuk ―Toezicht over controlemiddelen‖.
Voor stabiele omgevingsomstandigheden zorgen. Voor de stabilisatie is een
opwarmingstijd vereist.
Na succesvolle liniarisatie wordt aanbevolen de kalibratie door te voeren, zie
hoofdstuk ―Toezicht over controlemiddelen‖.
PFB-BA-nl-1322 16
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose de toets zo lang
drukken totdat de aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―tECH‖ verschijnt.
De toets drukken, de aanduiding ―Pin‖
verschijnt.
De toetsen ; en achter elkaar
drukken, de menupunt ―P1 SPd‖ verschijnt.
De toets drukken, de aanduiding ―Pin‖
verschijnt.
De toetsen , en achter elkaar
drukken totdat de aanduiding ―LoAd 0‖;
verschijnt, vervolgens verschijnt de
stabilisatieaanduiding, het signaal luidt en de
aanduiding ‖LoAd 1‖ verschijnt.
6.8.1 Liniarisatie van de modellen die niet voor ijking geschikt zijn (met hoge
resolutie)
17 PFB-BA-nl-1322
Het gewicht 1 opleggen (zie tabel,
hoodstuk 6.8.1).
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt.
De aanduiding ―LoAd 2‖ verschijnt.
Het gewicht 1 afnemen en het gewicht 2
opleggen.
Nadat de stabilisatieaanduiding en het signaal
verschijnt , verschijnt de aanduiding ―LoAd 3‖;
het gewicht 2 afnemen en het gewicht 3
opleggen.
Nadat de stabilisatieaanduiding en het signaal
verschijnt , verschijnt de aanduiding ―LoAd 4‖;
het gewicht 3 afnemen en het gewicht 4
opleggen.
Nadat het gewicht 4 wordt opgelegd verschijnt
opnieuw de ―LoAd 0‖ aanduiding.
Het gewicht 4 afnemen, het verschijnt opnieuw
de ―LoAd 4‖ aanduiding.
Het gewicht 4 opnieuw opleggen.
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt, het verschijnt de ―LoAd 3‖
aanduiding.
Het gewicht 4 afnemen en het gewicht 3
opleggen.
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt, het verschijnt de ―LoAd 2‖
aanduiding.
Het gewicht 3 afnemen en het gewicht 2
opleggen.
PFB-BA-nl-1322 18
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt, het verschijnt de ―LoAd 1‖
aanduiding.
Het gewicht 2 afnemen en het gewicht 1
opleggen.
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt.
De aanduiding ―LoAd 0‖ verschijnt.
Het gewicht 1 afnemen.
Nadat de stabilisatieaanduiding en het signaal
verschijnt, wordt de weegschaal
zelfgediagnosticeerd. Hiermee wordt de
liniaristatie beëindigd.
19 PFB-BA-nl-1322
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose de toets zo lang
drukken totdat de aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―tECH‖ verschijnt.
Bij de voor ijking niet geschikte modellen de justeertoets onderaan de
weegschaal drukken!
De toets drukken, de aanduiding ―Pin‖
verschijnt.
De toetsen , en achter elkaar
drukken, de menupunt ―P1 SPd‖ verschijnt.
De toets drukken, de aanduiding ―Pin‖
verschijnt.
De toetsen , en achter elkaar
drukken totdat de aanduiding ―LoAd 0‖;
verschijnt, vervolgens verschijnt de
stabilisatieaanduiding, het signaal luidt en de
aanduiding ‖LoAd verschijnt.
Het gewicht 1 opleggen (zie tabel,
hoodstuk 6.8.1).
6.8.2 Liniarisatie van de modellen die niet voor ijking geschikt zijn (met lage
resolutie) en de modellen die wel voor ijking geschikt zijn.
PFB-BA-nl-1322 20
Afwachten totdat de stabilisatieaanduiding en het
signaal verschijnt.
De aanduiding ―LoAd 2‖ verschijnt.
Het gewicht 1 afnemen en het gewicht 2
opleggen.
Nadat de stabilisatieaanduiding en het signaal
verschijnt , verschijnt de aanduiding ―LoAd 3‖;
het gewicht 2 afnemen en het gewicht 3
opleggen.
Nadat de stabilisatieaanduiding en het signaal
verschijnt, wordt de weegschaal
zelfgediagnosticeerd. Tijdens de zelfdiagnose
het kalibratiegewicht afnemen. De weegschaal
wordt naar de weegmodus gezet. Hiermee wordt
de liniaristatie beëindigd.
Max:
Gewicht 1
Gewicht 2
Gewicht 3
Gewicht 4
120°g
30°g
60°g
90°g
120°g
200°g
50°g
100°g
150°g
200°g
300°g
50°g
100°g
200°g
300°g
1200°g
300°g
600°g
900°g
1200°g
2000°g
500°g
1000°g
1500°g
2000°g
3000°g
0,5°kg
1°kg
2°kg
3°kg
6000°g
1°kg
2°kg
4°kg
6°kg
Max:
Load 0
Load 1
(gewicht 1)
Load 2
(gewicht 2)
Load 3
(gewicht 3)
600°C.
0°g
200°g
400°g
600°g
6000°g
0°g
2000°g
4000°g
6000°g
6.8.3 Tabel van liniarisatiepunten
Modellen die niet voor ijking zijn geschikt:
Modellen PFB-M:
21 PFB-BA-nl-1322
De ijking van de weegschaal is zonder “zegels” niet geldig.
Bij weegschalen met typetoelating informeren de daarop geplaatste zegels
dat de weegschaal geopend en onderhouden mag worden enkel door
geschoold en bevoegd vakpersoneel. Het vernielen van de zegels betekent
dat de ijking niet meer geldig is. Men dient de landelijke wetten en
voorschriften te volgen. In Duitsland is een volgende ijking vereist.
6.9 IJking
Algemene informatie:
Conform de Richtlijn 90/384/EEG of 2009/23/EG moeten de weegschalen worden
geijkt indien ze als volgt worden gebruikt (door de wet bepaalde omvang):
a) bij verkoop, indien de productprijs door wegen wordt bepaald;
b) bij vervaardiging van medicijnen in apotheken als ook bij analyses in medische
en farmaceutische laboratoria;
c) voor officiële doeleinden;
d) bij vervaardiging van verpakkingen.
Ingeval van twijfels richt u zich a.u.b. aan lokale Instantie voor Maten en Gewichten.
Opmerkingen betreffende de ijking:
Weegschalen die in technische gegevens als voor ijken geschikt worden bepaald,
hebben een typetoelating geldig op het gebied van de EU. Indien de weegschaal op
het bovengenoemde gebied dient te worden gebruikt waar ijking vereist is, moet zijn
ijking officieel en regelmatig vernieuwd worden.
Nieuwe ijking van de weegschaal gebeurt conform de voorschriften geldig in een
bepaald land. Bv. in Duitsland duurt de ijkinggeldigheidsperiode in de regel 2 jaar.
Men dient de voorschriften te volgen die in het land van gebruik geldig zijn!
PFB-BA-nl-1322 22
Plaatsing van de zegels en van de justeertoets:
1. Justeertoets
2. Kunststofdeksel voor afdekken van justeertoets
3. Zelfvernielende zegel
4. Zelfvernielende zegel
23 PFB-BA-nl-1322
De tweede afleeseenheid is geschikt voor aansluiten van de
weegschalen van de firma KERN.
Verkoopmodus instellen: instelling „SALE Y” = 6000 e
Optelfunctie is niet toegankelijk.
Er is alleen de weegeenheid ―gram‖ toegankelijk.
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose de toets zo lang
drukken totdat de aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―SALE n‖verschijnt.
De justeertoets onderaan de weegschaal drukken!
De toets drukken.
De toets drukken, de aanduiding ―SALE Y‖
verschijnt.
De instellingen met de toets bevestigen.
De weegschaal wordt automatisch in de weegmodus
gezet en het weegbereik wordt tot max. 6000 e beperkt.
6.10 Werken met de tweede afleeseenheid PFB-A08 op de openbare
verkoopplaatsen
Voor gebruik op openbare verkoopplaatsen wordt de bedrijfmodus met de tweede
afleeseenheid vereist.
Het is in de modellen PFB 600-1M en PFB 6000-0M bereikbaar (PFB-A08).
Voor de configuratie dient men als volgt te handelen:
Eerst in de weegschaal volgende instellingen invoeren:
In het menu het menupunt ―F3 Con‖ kiezen en de optie van onafgebroken
gegevensuitdraai ―P Cont‖ instellen.
Bovendien de transmissiesnelheid op ―9600‖ instellen.
PFB-BA-nl-1322 24
Verkoopmodus uitzetten: instelling “SALE n” = 6000 e of 60000 d
Optelfunctie is toegankelijk.
Er zijn de weegeenheden "gram’ en ―karaat‖ toegankelijk.
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose de toets zo lang
drukken totdat de aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―SALE n‖verschijnt.
De justeertoets onderaan de weegschaal drukken!
(Indien de aanduiding ―SALE n‖ niet verschijnt
de toets drukken.)
De instellingen met de toets bevestigen.
De weegschaal wordt automatisch in de weegmodus
gezet en het weegbereik wordt op 6000 e of 60000 d
ingesteld.
De tweede display aan de weegschaal met behulp van de aansluiting
aansluiten.
Nu is het mogelijk met de tweede display te bedienen:
De tweede display met de toets aan- en uitzetten.
De tweede display en de weegschaal met de toets op nul zetten.
De tweede display en de weegschaal met de toets tarreren.
25 PFB-BA-nl-1322
Toets
Bepaling
Een keer drukken en opnieuw vrijlaten
ON
OFF
[ON/OFF]
Aan-/uitzetten
[ZERO]
De gewichtsaanduiding op nul zetten
In het menu het actuele element activeren
Bij het instellen van de weegeenheden (menu
„F UNIT‖): naar een ander eenheid overgaan.
[TARE]
Tarreren
[%]
De functie % opvragen
In de modus precent bepaling terug naar de
weegmodus
Enkel de % functie
[PCS]
Optelmodus opvragen
In de optelmodus terug naar de weegmodus
[MODE]
Omschakelen van weegeenheden
Bij het omschakelen van de weegeenheden
(menu „F UNIT‖): Aan-/uitschakelen van
weegeenheid
Optellen naar boven in de optelmodus
Menupunten kiezen en van boven naar
beneden scrollen
Wijziging van de afleesbaarheid
[PRINT/ESC]
Weegresultaat printen
Menu verlaten (terug naar de weegmodus)
7 Bedienelementen
7.1 Toetsenbordoverzicht
Omschrijving van de toetsen:
PFB-BA-nl-1322 26
7.2 Aanduidingoverzicht
Aanduiding
Omschrijving
g
Gram
kg
Kilogram
0
Aanduiding van de nulwaarde
T
Tarreren
ο
Stabilisatieaanduiding
PcS
Optelaanduiding
%
Percentageweging
Modus wegen met tolerantie instellen
mom
Momme
CAL
Justeeraanduiding, signaleert justeerproces
Balkaanduiding
Aanduiding van
de
weegeenheid
(g) Gram
(ct) Karaat
(oz) Ons
(ozt) Troy ounce
(dwt) Pennyweight
(tl.h) Tael (Taiwan)
(t.lt) Tael (Hongkong)
(t) Tola
In de modellen PFB-M enkel ―g‖
toegankelijk.
27 PFB-BA-nl-1322
8 Bedrijf
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0‖ verschijnt.
Indien op de weegschaal niet precieze
nulwaarde ―0.0‖ wordt afgelezen hoewel de
schaal ontlast is, de toets drukken.
Daardoor wordt de weegschaal op nul gezet (
„0‖).
Het gewogen materiaal opleggen.
Afwachten totdat de stabilisatieaanduiding
[ ]verschijnt.
Het weegresultaat aflezen.
De toets
ON
OFF
kort drukken om de weegschaal uit
te schakelen.
8.1 Vereenvoudigd wegen
8.1.1 Modellen die niet voor ijking zijn geschikt
PFB-BA-nl-1322 28
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0‖ verschijnt.
(voorbeeld)
Indien op de weegschaal niet precieze
nulwaarde ―0.0‖ wordt afgelezen hoewel de
schaal ontlast is, de toets drukken.
Daardoor wordt de weegschaal op nul gezet
(‖0‖).
Het gewogen materiaal opleggen.
Afwachten totdat de stabilisatieaanduiding
[ ]verschijnt.
Het weegresultaat aflezen.
De toets
ON
OFF
kort drukken om de weegschaal uit
te schakelen.
8.1.2 Modellen PFB-M
29 PFB-BA-nl-1322
8.2 Tarreren
De
weegschaalaanduiding
Bediening
De weegschaalcontainer opleggen.
Het totale gewicht van de gestelde container
verschijnt.
De toets drukken, de nulaanduiding verschijnt.
Het pictogram
T
verschijnt.
Het pictogram
O
verdwijnt.
Het containergewicht wordt eerst in het
weegschaalgeheugen opgeslagen,
Het gewogen materiaal in de weegschaalcontainer
zetten.
Het netto gewicht van het gewogen materiaal
verschijnt.
Nadat de weegschaalcontainer wordt weggenomen,
verschijnt zijn gewicht als een negatieve aanduiding.
Het tarragewicht blijft gememoriseerd totdat het
gewist wordt. Daarvoor dient men de weegschaal te
ontlasten en de toets te drukken. De
nulaanduiding verschijnt, het pictogram
T
verdwijnt, het verschijnt opnieuw het pictogram
O
.
Het eigen gewicht van een willekeurige container gebruikt voor weging kan worden
getarreerd door de toets te drukken, waardoor bij volgende weegprocessen het
nettogewicht van het gewogen materiaal verschijnt.
8.2.1 Modellen die niet voor ijking zijn geschikt
PFB-BA-nl-1322 30
De
weegschaalaanduiding
Bediening
(voorbeeld)
De weegschaalcontainer opleggen.
Het totale gewicht van de gestelde container
verschijnt.
De toets drukken, de nulaanduiding verschijnt.
Het verschijnt het pictogram NET.
Het pictogram
O
verdwijnt.
Het containergewicht wordt eerst in het
weegschaalgeheugen opgeslagen,
Het gewogen materiaal in de weegschaalcontainer
zetten.
Het netto gewicht van het gewogen materiaal
verschijnt.
Nadat de weegschaalcontainer wordt weggenomen,
verschijnt zijn gewicht als een negatieve aanduiding.
Het tarragewicht blijft gememoriseerd totdat het
gewist wordt. Daarvoor dient men de weegschaal te
ontlasten en de toets te drukken. De
nulaanduiding verschijnt, het pictogram NET
verdwijnt, het verschijnt opnieuw het pictogram
O
.
8.2.2 Modellen PFB-M
31 PFB-BA-nl-1322
8.3 Optellen
Hoe groter het referentieaantal hoe preciezer het optellen.
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0‖ verschijnt.
De toets drukken.
Het actuele aantal referentiestuks ―10‖ verschijnt.
Door het meermals drukken op de toets wordt
het mogelijk aantal referentiestuks 10, 20, 50, 100,
200 in te stellen.
Zo veel te tellen elementen op de weegschaal
opleggen als vereist in overeenstemming met het
ingestelde aantal referentiestuks.
Met de toets bevestigen.
(voorbeeld)
De weegschaal staat in de optelmodus en telt alle
elementen samen die zich op het weegplateau
bevinden.
De toets drukken.
De weegschaal staat in optelmodus en toont het
gewicht van opgetelde elementen.
De opgetelde elementen verwijderen.
De toets opnieuw drukken, de weegschaal
wordt terug in de weegmodus gezet.
Voordat samentellen met de weegschaal mogelijk is, dient men het gemiddelde
gewicht van een stuk (de zogenoemde referentiewaarde) te bepalen. Daarvoor dient
men bepaald aantal getelde elementen op te leggen. Bepaling van totaalgewicht
volgt dat door het aantal elementen (zogenoemd aantal referentiestuks) wordt
gedeeld. Vervolgens wordt, op grond van berekend gemiddeld gewicht, samentellen
uitgevoerd.
8.3.1 Modellen die niet voor ijking zijn geschikt
PFB-BA-nl-1322 32
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0‖ verschijnt.
De toets drukken.
Het actuele aantal referentiestuks ―10‖ verschijnt.
Door het meermals drukken op de toets wordt
het mogelijk aantal referentiestuks 10, 20, 50, 100,
200 in te stellen.
(voorbeeld)
Zo veel te tellen elementen op de weegschaal
opleggen als vereist in overeenstemming met het
ingestelde aantal referentiestuks.
Met de toets bevestigen.
De weegschaal staat in de optelmodus en telt alle
elementen samen die zich op het weegplateau
bevinden.
De toets drukken.
De weegschaal staat in weegmodus en toont het
gewicht van opgetelde elementen.
De opgetelde elementen verwijderen.
De toets opnieuw drukken, de weegschaal
wordt terug in de weegmodus gezet.
8.3.2 Modellen PFB-M
33 PFB-BA-nl-1322
8.4 Optellen
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose van de weegschaal de toets
drukken. De aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―F4 ACC‖ verschijnt.
De toets drukken, de aanduiding ―ACC oFF―
verschijnt.
Met de toets de gewenste instelling ―ACC on‖
kiezen.
Met de toets bevestigen en de toets ―Print‖
drukken, terug naar de weegmodus.
(voorbeeld)
Het eerste monster opleggen.
Het eerste monstergewicht verschijnt.
De toets drukken.
Het verschijnt de aanduiding ‖ACC 1‖, en vervolgens
opnieuw eerste monstergewicht.
(voorbeeld)
Het eerste monster opleggen.
Het tweede monster opleggen.
Het tweede monstergewicht verschijnt.
De toets drukken.
De aanduiding ―ACC 2‖ verschijnt kort.
Gebruikt bij wegen in een tarracontainer van een mengsel van enkele ingrediënten,
en uiteindelijk vereist voor controle van het totale gewicht van alle gewogen
ingrediënten.
8.4.1 Modellen die niet voor ijking zijn geschikt
PFB-BA-nl-1322 34
Vervolgens verschijnt voor 2 seconden som van de
gewichten van beide monsters, en daarna het gewicht
van het tweede monster.
Met de overige monsters handelen zoals voormeld
Om het totale gewicht van monters af te lezen, het gewicht van het weegplateau af te
nemen, afwachten totdat de nulaanduiding verschijnt en de toets drukken. Het
verschijnt aantal wegingen en totaal gewicht van monsters.
Optelfunctie in de verkoopmodus is niet toegankelijk.
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0‖ verschijnt.
(voorbeeld)
Het eerste monster opleggen.
Het eerste monstergewicht verschijnt.
De toets drukken, het verschijnt de aanduiding
―ACC 1” en vervolgens wordt gememoriseerd
monstergewicht afgelezen.
Het eerste monster afnemen en het tweede
opleggen.
Het tweede monstergewicht verschijnt.
8.4.2 Modellen PFB-M
35 PFB-BA-nl-1322
De toets drukken, het verschijnt de aanduiding
―ACC 2‖ en vervolgens wordt het totale
monstergewicht en opnieuw het gewicht van het
tweede monster, dat ook wordt gememoriseerd,
afgelezen.
Met de overige monsters handelen zoals voormeld
Om het totale gewicht van monters af te lezen, het gewicht van het weegplateau af te
nemen, afwachten totdat de nulaanduiding verschijnt en de toets drukken. Het
verschijnt aantal wegingen en totaal gewicht van monsters.
Om de gememoriseerde tarrawaarde te wissen de toets drukken
en tijdens het totale monstergewicht wordt afgelezen de toets
drukken, de weegschaal wordt opnieuw in de aanduiding “0.0 g”
gezet.
In de onderstaande 2 punten worden beperkingen van optelproces
voorgesteld:
1. max. 99 optellingen
2. aantal afgelezen posities.
PFB-BA-nl-1322 36
8.5 Percentageweging
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0 g‖ verschijnt.
Het referentiegewicht gelijk aan de waarde 100% op
het weegschaalplateau opleggen.
De toets drukken.
Op display de aanduiding „100.00%‖ verschijnt.
Het referentiegewicht afnemen.
De aanduiding ―0.0%‖ verschijnt.
Het gecontroleerde voorwerp opleggen.
Op display verschijnt de percentagewaarde van het
gecontroleerde voorwerp ten opzichte van het
referentiegewicht.
De toets drukken om naar de weegmodus terug
te keren.
Door de percentageweging wordt het mogelijk om het gewicht in percenten af te
lezen ten opzichte van het referentiegewicht.
8.5.1 Modellen die niet voor ijking zijn geschikt
37 PFB-BA-nl-1322
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
De weegschaal wordt zelfgediagnosticeerd.
Afwachten totdat de aanduiding ―0.0 g‖ verschijnt.
Het referentiegewicht gelijk aan de waarde 100% op
het weegschaalplateau opleggen.
(voorbeeld)
De toets drukken.
Op display de aanduiding „100.00%‖ verschijnt.
Het referentiegewicht afnemen.
De aanduiding ―0.0%‖ verschijnt.
Het gecontroleerde voorwerp opleggen.
Op display verschijnt de percentagewaarde van het
gecontroleerde voorwerp ten opzichte van het
referentiegewicht.
De toets drukken om naar de weegmodus terug
te keren.
8.5.2 Modellen PFB-M
PFB-BA-nl-1322 38
Toets
Menurichting
Omschrijving
Menupunten kiezen en van boven naar beneden
scrollen
De keuze van het actuele element
Het actuele element verlaten, terug in de
weegmodus
De
weegschaalaanduiding
Bediening
Keuze van de weegeenheid
De verlichte achtergrond aan/auto/uit
EL on: Verlichte achtergrond aan
EL Au: De verlichte achtergrond automatisch uit
EL off: Verlichte achtergrond uit
9 Menu
9.1 Belegging van het menu
Door het menu is het mogelijk om 8 verschillende instellingen in te voeren en te
justeren.
9.2 Het menu opvragen
Het menu wordt opgevraagd door de toets tijdens de zelfdiagnose te drukken.
Op de display wordt de aanduiding ―F1 UNT‖ afgelezen.
9.3 Navigatie in het menu
9.4 Menuoverzicht - modellen die niet voor ijking zijn geschikt
39 PFB-BA-nl-1322
Interface RS-232
S 232:
P Prt: Verbinding met de printer
b XXXX: Transmissiesnelheid gekozen
van de waarden 9600, 600, 1200, 2400,
4800
LP-50: Niet gedocumenteerd
EnG: Kiezen van het Engels
Chi: Kiezen van het Chinees
tP: Standaardinstellingen van de printer
P Cont: Ononderbroken gegevensuitgave
P AUto: Afdruk automatisch
P ASk: Gegevensafdruk met behulp van bevelen
van afstandbediening
S USb: Niet gedocumenteerd
Optellen (zie hoofdstuk. 8.4):
ACC of: Optellen uit
ACC on: Optellen aan
De toets drukken.
Pin: De toetsen , en achter elkaar
drukken, de menupunt ―P1 Lin‖ verschijnt.
P1 Lin
Liniarisatie
(zie hoofdstuk. 6.8)
P2 CAL
Niet gedocumenteerd
P3 Cont
P4 AZn
P5 GrA
P6 CAP
PFB-BA-nl-1322 40
De
weegschaalaanduiding
Bediening
Niet toegankelijk
De verlichte achtergrond aan/auto/uit
EL on: Verlichte achtergrond aan
EL Au: De verlichte achtergrond automatisch uit
EL off: Verlichte achtergrond uit
Interface RS-232
S 232:
P Prt: Verbinding met de printer
b XXXX: Transmissiesnelheid gekozen
van de waarden 9600, 600, 1200, 2400,
4800
LP-50: Niet gedocumenteerd
EnG: Kiezen van het Engels
Chi: Kiezen van het Chinees
tP: Standaardinstellingen van de printer
P Cont: Ononderbroken gegevensuitgave
P AUto: Afdruk automatisch
Wireless
P ASk: Gegevensafdruk met behulp van bevelen
van afstandbediening
S USb: Niet gedocumenteerd
SALE n: Tweede display
De justeertoets drukken!
SALE Y: Verkoopmodus actief (6000 e)
SALE n: Verkoopmodus niet actief (6000 e of
60000 d)
De justeertoets drukken!
De toets drukken.
Pin: De toetsen , en achter elkaar drukken,
de menupunt ―P1 Lin‖ verschijnt.
9.5 Menuoverzicht — modellen PFB-M
41 PFB-BA-nl-1322
P1 Lin
Liniarisatie
(zie hoofdstuk. 6.8)
P2 CAL
Niet gedocumenteerd
P3 Cont
P4 AZn
P5 GrA
P6 CAP
P7 SPd
P8 5-t
―Multi-Tare‖ functie:
Str on ―Multi-Tare‖ functie
aangezet
St oFF: ―Multi-Tare‖ functie
uitgezet
PFB-BA-nl-1322 42
9.6 Instellingen in het menu
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose van de weegschaal de toets
drukken.
De aanduiding ―F1 Unt‖ verschijnt.
(voorbeeld)
De toets drukken.
De weegeenheid wordt aan- of uitgezet.
De weegeenheid aan- of uitzetten door de toets
te drukken.
Naar de andere eenheid overgaan door de toets
te drukken.
9.6.1 Weegeenheden omschakelen (Unit) (modellen niet voor ijking geschikt)
Weegeenheden aan- en uitgezet met het menu
De functie activeren:
Omschakelen van weegeenheden:
Door de toets in de weegmodus te drukken, kan men tussen de actieve
eenheden omschakelen.
43 PFB-BA-nl-1322
9.6.2 Verlichte achtergrond van de aanduiding
De
weegschaalaanduiding
Bediening
of
(modellen PFB-M)
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose van de weegschaal de toets
drukken.
De aanduiding ―F1 Unt‖ verschijnt.
De toets drukken.
De aanduiding ―F2 bL‖ verschijnt.
(voorbeeld)
De toets drukken.
De aanduiding ―EL on‖ of ―EL off‖ of ―EL AU‖
verschijnt.
Tussen de drie instellingen omschakelen door op de
toets te drukken.
Afgelezen instelling activeren door op de toets
te drukken.
Aanduiding
Instelling
Functie
“EL on”
Verlichte achtergrond aan
Kontrastaanduiding die ook in het
donker kan worden afgelezen
“EL off”
Verlichte achtergrond uit
Accubesparing
“EL AU”
De verlichte achtergrond
wordt automatisch
uitgeschakeld 10 seconden
nadat de stabiele
weegwaarde wordt bereikt
Accubesparing
De verlichtachtergrond kan met het menu worden aan- of uitgezet.
Daarvoor dient men als volgt te handelen:
PFB-BA-nl-1322 44
De
weegschaalaanduiding
Bediening
De weegschaal met de toets
ON
OFF
aanzetten.
Tijdens de zelfdiagnose van de weegschaal de toets
drukken.
De aanduiding ―F1 Unt‖ verschijnt.
De toets zo lang drukken totdat de melding
―tECH‖ verschijnt.
De justeertoets drukken!
De toets drukken, de aanduiding ―Pin‖
verschijnt.
De toetsen , en achter elkaar
drukken, de menupunt ―P1 Lin‖ verschijnt.
De toets zo lang drukken totdat de melding
―P8 5-t‖ verschijnt.
De toets drukken, de aanduiding ―St on‖
verschijnt (indien de aanduiding ―St on‖ niet
verschijnt de toets drukken.
De toets opnieuw drukken, de functie ―Multi-
Tare‖ wordt geactiveerd.
Terug naar de weegmodus met de toets .
9.6.3 Functie “Multi-Tare” (enkel bij modellen PFB-M)
De weegschaal kan meermals worden getarreerd. Daarvoor dient in het menu de
volgende instelling te worden ingevoerd:
45 PFB-BA-nl-1322
Pin 2 – wejście
Pin 3 – wyjście
Pin 5 – uziemienie
10 Gegevensuitgave RS 232
Met interface RS 232C kunnen weeggegevens worden uitgeprint. .
Om de communicatie tussen de weegschaal en de printer te verzekeren moet er aan
volgende eisen worden voldaan:
De weegschaal met de printerinterface met een juiste leiding verbinden. Een
storingvrij bedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN.
De communicatieparameters (transmissiesnelheid, bits en pariteit) van de
weegschaal en de printer, moeten met elkaar overeenstemmen.
10.1 Technische gegevens
Contact 9-pin-miniatuurstekker D-Sub
Transmissiesnelheid 9600
Pariteit 8 bits, geen pariteit
10.2 Pinvastlegging van het uitgangscontact van de weegschaal
5 1
9 6
PFB-BA-nl-1322 46
G:
8.65 g
Bruto gewicht
PCS:
10 pcs
Aantal referentiestuks
UW:
0.861 g
Eenheidsprijs
G:
8.61 g
Bruto gewicht
1:
35.07 g N
Eerste weging
2:
8.62 g N
Tweede weging
3:
8.00 g N
Derde weging
1-3:
51.69 g C
Totaal van alle afzonderlijke
wegingen
PERC:
30,19 %
Gewichtwaarde in percenten
Men dient te onthouden dat de minus-waarden niet via interface
kunnen worden geprint (uitgevoerd)!
,
-/U k g CR
LF
10.3 Printermodus — voorbeeld van afdrukken
Standaardafdruk van weeggegevens
Aantal stuks printen
Optellen printen
Percenten printen
10.4 Ononderbroken gegevensuitgave
-Kop 1- -Kop 2- -- Weeggegevens-- Weegeenheid Eindteken
Opschriftregel 1: ST=stabiel, US=onstabiel
Opschriftregel 2: NT=netto, GS=bruto
47 PFB-BA-nl-1322
T
Functie:
Weegschaal tarreren
Z
Functie:
Weegschaal op nul zetten
W
Functie:
Via interface RS232 wordt een (stabiele of instabiele)
gewogen gewichtswaarde verstuurd.
S
Functie:
Via interface RS232 wordt een stabiele gewogen
gewichtswaarde verstuurd.
P
Functie:
In de optelmodus wordt het aantal getelde elementen in
―Pcs‖ afgelezen.
Err 3
Foutief kalibratiegewicht
Het juiste kalibratiegewicht
opleggen (zie hoofdstuk 1
―Technische gegevens‖).
Err 4
Nulbereik overschreden
Last afnemen en de weegschaal
op nul zetten door de toets te
drukken.
Err 5
Fout van het toetsenbord
Onjuist ingevoerde gegevens
Err 6
Fout van elektrisch systeem.
De weegschaal uit- en opnieuw
aanzetten. Indien de fout blijft
voorkomen, de dealer raadplegen.
Vervoerbeveiliging
Vervoerbeveiliging noodzakelijk
verwijderen.
10.5 Bevelen voor afstandsbediening
De bevelen van afstandsbediening worden verstuurd van de afstandsbediening naar
de weegschaal in de vorm van een ASCII code.
11 Foutmeldingen
PFB-BA-nl-1322 48
12 Onderhoud, behouden van werkprestatie, verwijderen
12.1 Reinigen
Voordat men aan reiniging begint dient het apparaat van de voedingsbron te worden
gescheiden.
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar
het apparaat enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij op
te letten dat het vloeistof niet binnen het apparaat doordringt en na reinigen de
weegschaal drogen met een zacht doekje.
Losse monsterrestanten / poeder kan men voorzichtig met een kwast of
handstofzuiger verwijderen.
Verstrooid gewogen materiaal onmiddellijk verwijderen.
12.2 Onderhoud, behouden van werkprestatie
Het toestel mag enkel door geschoolde en door de firma KERN gekeurde
medewerkers worden bediend en onderhouden.
Vóór openen dient het van netwerk te worden gescheiden.
12.3 Verwijderen
Verpakking en apparaat dienen conform de landelijke of regionale wetgeving geldig
op de gebruikslocatie van het apparaat te worden verwijderd.
49 PFB-BA-nl-1322
Storing
Mogelijke oorzaak
Gewichtsaanduiding brandt
niet.
De weegschaal staat niet aan
Onderbroken verbinding met het netwerk
(voedingskabel beschadigd).
Gebrek aan netwerkspanning.
Onjuist geplaatste of lege batterijen/ accu’s
Geen batterijen/ accu’s.
Gewichtsaanduiding
verandert continu.
Tocht/luchtbeweging
Tafel-/grondvibratie.
Het weegschaalplateau is in contact met vreemde
lichamen.
Elektromagnetische velden/statische ladingen
(andere instellingplaats voor de weegschaal kiezen
– indien mogelijk het toestel uitzetten dat storingen
veroorzaakt).
Weegresultaat is duidelijk
foutief.
Weegschaalaflezing is niet op nul gezet.
Onjuist justeren.
Grote temperatuurschommelingen.
De bepaalde opwarmingstijd werd niet
aangehouden.
Elektromagnetische velden/statische ladingen
(andere instellingplaats voor de weegschaal kiezen
– indien mogelijk het toestel uitzetten dat storingen
veroorzaakt).
13 Hulp bij kleine storingen
Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld
en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
Hulp:
Ingeval van andere foutmeldingen, de weegschaal uit- en opnieuw aanzetten. Indien
de foutmelding nog steeds voorkomt, bij de producent melden.
PFB-BA-nl-1322 50
Loading...
