Mode d’emploi
Balance de précision

KERN PFB

Version 2.2

02/2013
F

PFB-BA-f-1322

F

KERN PFB

Version 2.2 02/2013

Mode d’emploi
Balance de précision

Sommaire

1 Caractéristiques techniques ............................................................................ 4

2 Déclaration de conformité ................................................................................ 8

3 Indications fondamentales (généralités) ......................................................... 9

3.1 Utilisation conforme aux prescriptions ........................................................................................ 9

3.2 Utilisation inadéquate ................................................................................................................. 9

3.3 Garantie ...................................................................................................................................... 9

3.4 Vérification des moyens de contrôle ........................................................................................ 10

4 Indications de sécurité générales .................................................................. 10

4.1 Observez les indications du mode d´emploi ............................................................................. 10

4.2 Formation du personnel ............................................................................................................ 10

5 Transport et stockage ..................................................................................... 10

5.1 Contrôle à la réception de l´appareil ........................................................................................ 10

5.2 Emballage / réexpédition .......................................................................................................... 10

6 Déballage, installation et mise en service ..................................................... 11

6.1 Lieu d´installation, lieu d´utilisation ........................................................................................... 11

6.2 Déballage.................................................................................................................................. 11

6.2.1 Implantation/Quitter le sécurités de transport ........................................................................... 12

6.2.2 Etendue de la livraison ............................................................................................................. 12

6.3 Branchement secteur ............................................................................................................... 12

6.4 Raccordement d’appareils périphériques ................................................................................. 12

6.5 Première mise en service ......................................................................................................... 13

6.6 Ajustage .................................................................................................................................... 13

6.7 Ajustage .................................................................................................................................... 13

6.7.1 Procédure à suivre pour l’ajustage (modèles non étalonnables): ............................................ 14

6.7.2 Procédure à suivre pour l’ajustage (modèles PFB-M): ............................................................ 15

6.8 Linéarisation ............................................................................................................................. 16

6.8.1 Linéarisation modèles non étalonnables (à haute définition) ................................................... 17

6.8.2 Linéarisation de modèles non susceptible d’être étalonnés (à faible définition) et de modèles

susceptibles d'être étalonnés ................................................................................................................ 19

6.8.3 Tabelle Points de linéarisation ................................................................................................. 20

6.9 Etalonnage ............................................................................................................................... 21

6.10 Fonctionnement avec affichage additionnel PFB-A08 pour points de vente ouverts............... 23

7 Éléments de commande ................................................................................. 25

7.1 Vue d’ensemble du clavier ....................................................................................................... 25

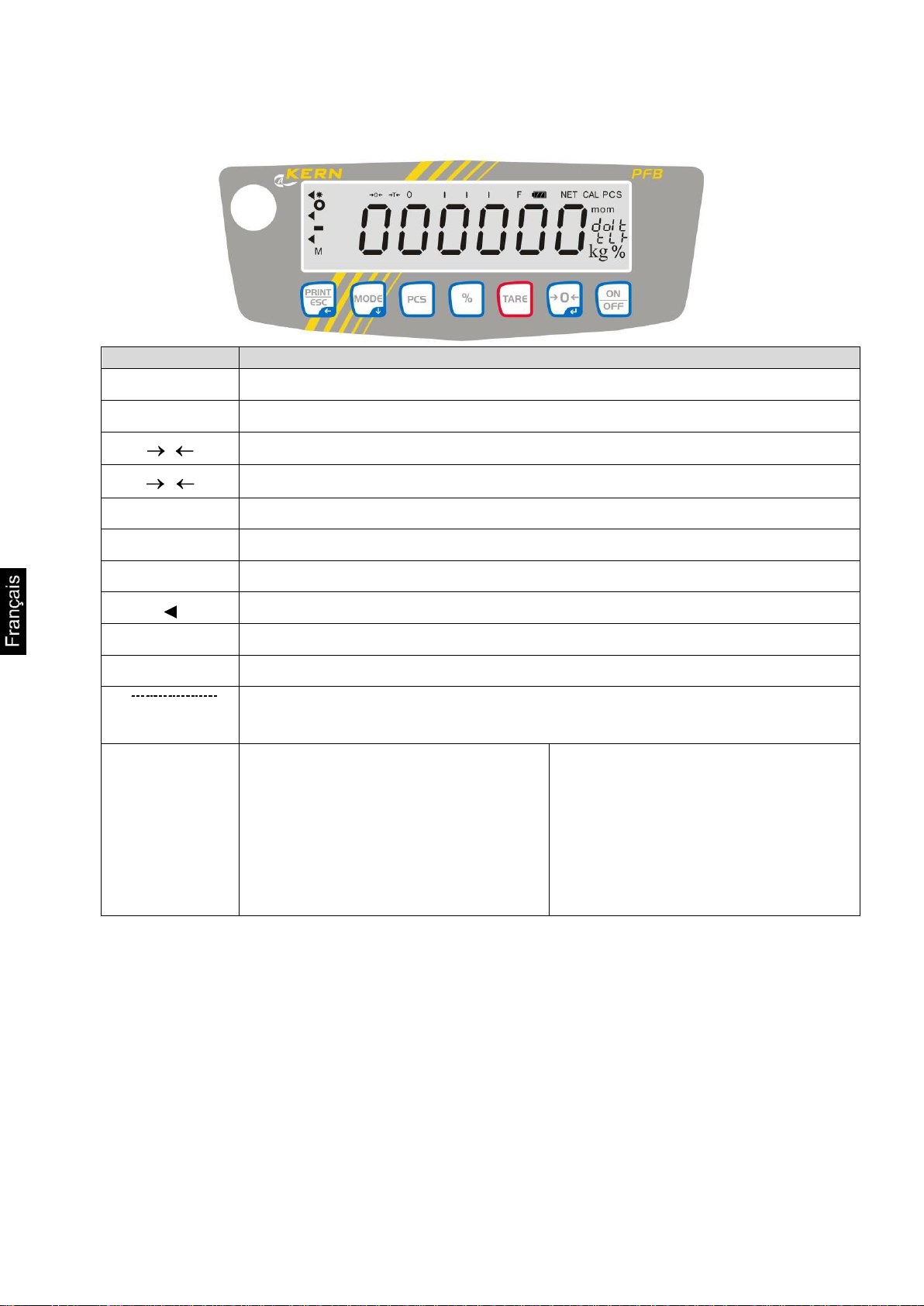

7.2 Vue d’ensemble des affichages ............................................................................................... 26

2 PFB-BA-f-1322

8 Opération ......................................................................................................... 27

8.1 Pesage simple .......................................................................................................................... 27

8.1.1 Modèles non étalonnables........................................................................................................ 27

8.1.2 Modèles PFB-M ........................................................................................................................ 27

8.2 Tarage ...................................................................................................................................... 28

8.2.1 Modèles on étalonnables.......................................................................................................... 28

8.2.2 Modèles PFB-M ........................................................................................................................ 29

8.3 Comptage de pièces ................................................................................................................. 30

8.3.1 Modèles non étalonnables........................................................................................................ 30

8.3.2 Modèles PFB-M ........................................................................................................................ 31

8.4 Totalisation ............................................................................................................................... 32

8.4.1 Modèles non étalonnables........................................................................................................ 32

8.4.2 Modèles PFB –M ...................................................................................................................... 33

8.5 Pesées en pourcentage ............................................................................................................ 35

8.5.1 Modèles non étalonnables........................................................................................................ 35

8.5.2 Modèles PFB-M ........................................................................................................................ 36

9 Le menu ............................................................................................................ 37

9.1 Carte des menus ...................................................................................................................... 37

9.2 Appel du menu ......................................................................................................................... 37

9.3 Navigation dans le menu .......................................................................................................... 37

9.4 Aperçu des menus modèles non étalonnables ........................................................................ 37

9.5 Menu aperçu des modèles PFB-M ........................................................................................... 39

9.6 Réglages dans le menu ............................................................................................................ 41

9.6.1 Commutation des unités de pesée (Unit) (seulement les appareils non étalonnables) ........... 41

9.6.2 Eclairage du fond de l’écran d’affichage .................................................................................. 42

9.6.3 Fonction Multi-Tare (seulement les modèles PFB-M) .............................................................. 43

10 Sortie de données RS232 ............................................................................ 44

10.1 Caractéristiques techniques ..................................................................................................... 44

10.2 Attribution des broches de la douille de sortie de la balance ................................................... 44

11 Messages d’erreur ....................................................................................... 46

12 Maintenance, entretien, élimination ........................................................... 47

12.1 Nettoyage ................................................................................................................................. 47

12.2 Maintenance, entretien ............................................................................................................. 47

12.3 Elimination ................................................................................................................................ 47

13 Aide succincte en cas de panne ................................................................. 48

PFB-BA-f-1322 3

1 Caractéristiques techniques

KERN

PFB 120-3

PFB 200-3

PFB 300-3

PFB 1200-2

Lisibilité (d)

0,001 g

0,001 g

0,001 g

0,01 g

Plage de pesée (max)

120 g

200 g

300 g

1200 g

Reproductibilité

0,001 g

0,001 g

0,001g

0,01 g

Linéarité

±0,003 g

±0,003 g

±0,003 g

±0,03 g

Plus petit poids des pièces en
comptage des pièces

2 mg

2 mg

2 mg

20 mg

Quantité de pièces de référence
en comptage de pièces

10, 20, 50, 100, 200

Unités de pesage

g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n

Poids d’ajustage recommandé
n’est pas joint (catégorie)

100 g (F1)

200 g (F1)

300 g (F1)

1000 g (F1)

Temps de préchauffage

2 heures

Essai de stabilité (typique)

3 sec.

Température de fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Boîtier (larg x prof x haut) mm

200 x 257 x 152 (avec pare-brise)

200 x 257 x 87(sans pare-brise)

Pare-brise

158 x 143 x 64 (intérieur)

167 x 154 x 80 (extérieur)

Plateau de pesée, acier inox
(mm)

Ø 80

Ø 80

Ø 80

Ø 120

Poids kg (net)

2 kg

Tension

12 V / 500 mA

4 PFB-BA-f-1322

KERN

PFB 2000-2

PFB 3000-2

PFB 6000-1

PFB 6K0.05

Lisibilité (d)

0,01 g

0,01 g

0,1 g

0,05 g

Plage de pesée (max)

2000 g

3000 g

6000 g

6000 g

Reproductibilité

0,01 g

0,01 g

0,1 g

0,05 g

Linéarité

±0,03 g

±0,03 g

± 0,3 g

± 0,15 g

Plus petit poids des pièces en
comptage des pièces

20 mg

20 mg

200 mg

200 mg

Quantité de pièces de référence
en comptage de pièces

10, 20, 50, 100, 200

Unités de pesage

g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n

Poids d’ajustage recommandé
n’est pas joint (catégorie)

2000 g (F1)

3000 g (F1)

5000 g (F1)

5000 g (F1)

Temps de préchauffage

2 heures

Essai de stabilité (typique)

3 sec.

Température de fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Boîtier (larg x prof x haut) mm

200 x 257 x 152

(avec pare-brise)

200 x 257 x 87

(sans pare-brise)

200x260x87

200x257x87

Pare-brise

158 x 143 x 64 (intérieur)

167 x 154 x 80 (extérieur)

-

-

Plateau de pesée, acier inox
(mm)

Ø 120

Ø 120

155 x 145

155 x 145

Poids kg (net)

2 kg

Tension

12 V / 500 mA

PFB-BA-f-1322 5

KERN

PFB 600-1M

PFB 600-2M

Lisibilité (d)

0,1 g

0,01 g

Plage de pesée (max)

600 g

600 g

Reproductibilité

0,1 g

0,01 g

Linéarité

± 0,1 g

± 0,02 g

Echelon d’étalonnage (e)

100 mg

100 mg

Classe d’étalonnage

II

II

Charge minimale (Min)

Plus petit poids des pièces en
comptage des pièces

20 mg

20 mg

Quantité de pièces de référence
en comptage de pièces

10, 20, 50, 100, 200

Unités de pesage

g

g, ct,

Poids d’ajustage recommandé
n’est pas joint (catégorie)

600 g (F1)

600 g (F1)

Temps de préchauffage

30 minutes

2 heures

Essai de stabilité (typique)

3 sec.

Température de fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Boîtier (larg x prof x haut) mm

190 x 220 x 140

(avec pare-brise)

190 x 220 x 60

(sans pare-brise)

Pare-brise

158 x 143 x 64 (intérieur)

167 x 154 x 80 (extérieur)

Plateau de pesée, acier inox
(mm)

Ø 120

Poids kg (net)

2 kg

Tension

12 V / 500 mA

5 g 500 mg

6 PFB-BA-f-1322

KERN

PFB 6000-0M

PFB 6000-1M

Lisibilité (d)

1 g

0,1 g

Plage de pesée (max)

6000 g

6000 g

Reproductibilité

1 g

0,1 g

Linéarité

± 1 g

± 0,3 g

Echelon d’étalonnage (e)

1 g

1 g

Classe d’étalonnage

II

II

Charge minimale (Min)

Plus petit poids des pièces en
comptage des pièces

200 mg

200 mg

Quantité de pièces de référence
en comptage de pièces

10, 20, 50, 100, 200

Unités de pesage

g

g, ct,

Poids d’ajustage recommandé
n’est pas joint (catégorie)

6000 g (F1)

6000 g (F1)

Temps de préchauffage

30 minutes

2 heures

Essai de stabilité (typique)

3 sec.

Température de fonctionnement

+ 5° C .... + 35° C

Degré hygrométrique

max. 80 % (non condensant)

Boîtier (larg x prof x haut) mm

190 x 220 x 60

Plateau de pesée, acier inox
(mm)

155 x 145

Poids kg (net)

2 kg

Tension

12 V / 500 mA

50 g 5 g

PFB-BA-f-1322 7

2 Déclaration de conformité

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Boîte postale 4052
E-Mail: [e-mail]

Tél: 0049-[0]7433- 9933-0
Télécopie: 0049-[0]7433-9933­149
Internet: www.kern-sohn.de

F

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
to the following standards.

CZ

Prohlášení o

shode

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si
riferisce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о
соответствии

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

Mark applied

EU Directive

Standards

2004/108/EC
EMC

EN 61000-6-1 :2007
EN 61000-6-3 :2007
EN 61000-3-3 : 1995+A1 :2001+A2 :2005
EN 61000-3-2 :2006

Date : 18.09.2008

Signature:

KERN & Sohn GmbH

Management

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149

Déclaration de conformité

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии

Electronic Balance: KERN PFB

8 PFB-BA-f-1322

3 Indications fondamentales (généralités)

3.1 Utilisation conforme aux prescriptions

La balance que vous avez achetée sert à la détermination de la valeur de pesée de
matières devant être pesées. Elle est conçue pour être utilisée comme „balance non

automatique“, c´à d. que les matières à peser seront posées manuellement et avec

précaution au milieu du plateau de pesée. La valeur de pesée peut être lue une fois
stabilisée.

3.2 Utilisation inadéquate

Ne pas utiliser la balance pour des pesées dynamiques. Dans le cas où de petites
quantités des matières à peser sont retirées ou ajoutées, le dispositif de
« compensation de stabilité » intégré dans la balance peut provoquer l´affichage de
résultats de pesée erronés. (Exemple : lorsque des liquides dégoulinent lentement
d´un récipient posé sur la balance.)
Ne pas laisser trop longtemps une charge sur le plateau de pesée. A long terme,
cette charge est susceptible d´endommager le système de mesure.
Eviter impérativement de cogner la balance ou de charger cette dernière au-delà de
la charge maximale indiquée (Max.) après déduction éventuelle d´une charge de tare
déjà existante. Sinon, la balance pourrait être endommagée.
Ne jamais utiliser la balance dans des endroits où des explosions sont susceptibles
de se produire. Le modèle série n´est pas équipé d´une protection contre les
explosions.
Toute modification constructive de la balance est interdite. Ceci pourrait provoquer
des résultats de pesée erronés, des défauts sur le plan de la technique de sécurité
ainsi que la destruction de la balance.
La balance ne doit être utilisée que selon les prescriptions indiquées. Les domaines
d´utilisation/d´application dérogeant à ces dernières doivent faire l´objet d´une
autorisation écrite délivrée par KERN.

3.3 Garantie

La garantie n´est plus valable en cas

de non-observation des prescriptions figurant dans notre mode d´emploi
d´utilisation outrepassant les applications décrites
de modification ou d´ouverture de l´appareil
endommagement mécanique et d´endommagement lié à des matières ou des

liquides, détérioration naturelle et d´usure
mise en place ou d´installation électrique inadéquates
de surcharge du système de mesure

PFB-BA-f-1322 9

3.4 Vérification des moyens de contrôle

Lisez attentivement la totalité de ce mode d´emploi avant
l´installation et la mise en service de la balance, et ce même si
vous avez déjà utilisé des balances KERN.

Toutes les versions en langues étrangères incluent une
traduction sans engagement.
Seul fait foi le document allemand original.

 Conservez tous les éléments de l’emballage d’origine en vue d’un

éventuel transport en retour.

 L´appareil ne peut être renvoyé que dans l´emballage d´origine.
 Avant expédition démontez tous les câbles branchés ainsi que

toutes les pièces détachées et mobiles.

 Evtl. remontez les cales de transport prévues.
 Calez toutes les pièces p. ex. pare-brise en verre, plateau de

pesée, bloc d’alimentation etc. contre les déplacements et les
dommages.

Les propriétés techniques de mesure de la balance et du poids de contrôle
éventuellement utilisé doivent être contrôlées à intervalles réguliers dans le cadre
des contrôles d´assurance qualité. A cette fin, l´utilisateur responsable doit définir un
intervalle de temps approprié ainsi que le type et l´étendue de ce contrôle. Des
informations concernant la vérification des moyens de contrôle des balances ainsi
que les poids de contrôle nécessaires à cette opération sont disponibles sur le site
KERN (www.kern-sohn.com). Grâce à son laboratoire de calibrage accrédité DKD,
KERN propose un calibrage rapide et économique pour les poids d´ajustage et les
balances (sur la base du standard national).

4 Indications de sécurité générales

4.1 Observez les indications du mode d´emploi

4.2 Formation du personnel

L´appareil ne doit être utilisé et entretenu que par des collaborateurs formés à cette
fin.

5 Transport et stockage

5.1 Contrôle à la réception de l´appareil

Nous vous prions de contrôler l´emballage dès son arrivée et de vérifier lors du
déballage que l´appareil ne présente pas de dommages extérieurs visibles.

5.2 Emballage / réexpédition

10 PFB-BA-f-1322

6 Déballage, installation et mise en service

6.1 Lieu d´installation, lieu d´utilisation

La balance a été construite de manière à pouvoir obtenir des résultats de pesée
fiables dans les conditions d´utilisation d´usage.
Vous pouvez travailler rapidement et avec précision à condition d´installer votre
balance à un endroit approprié.

A cette fin, tenez compte des points suivants concernant le lieu d´installation:

Placer la balance sur une surface solide et plane;
Eviter d´exposer la balance à une chaleur extrême ainsi qu’une fluctuation de

température, par exemple en la plaçant près d´un chauffage, ou de l´exposer
directement aux rayons du soleil;

Protéger la balance des courants d´air directs pouvant être provoqués par des

fenêtres ou des portes ouvertes;
Eviter les secousses durant la pesée;
Protéger la balance d´une humidité atmosphérique trop élevée, des vapeurs et

de la poussière;
N´exposez pas trop longtemps l’appareil à une humidité élevée. L´installation

d´un appareil froid dans un endroit nettement plus chaud peut provoquer

l´apparition d´une couche d´humidité (condensation de l´humidité

atmosphérique sur l´appareil) non autorisée. Dans ce cas, laissez l´appareil

coupé du secteur s´acclimater à la température ambiante pendant env. 2

heures.
Evitez les charges statiques des produits à peser, du récipient de pesée.

L´apparition de champs électromagnétiques (p. ex. par suite de téléphones portables

ou d’appareils de radio), de charges électrostatiques, ainsi que d’alimentation en

électricité instable peut provoquer des divergences d´affichage importantes (résultats
de pesée erronés). Il faut alors changer de site ou éliminer la source parasite.

6.2 Déballage

Sortir avec précaution la balance de l’emballage et installer la balance au poste de

travail prévu à cet effet.

PFB-BA-f-1322 11

[1]

Quitter le sécurités de transport [ 1 ] (PFB 120-3, PFB 200-3, PFB 300-3):

Balance
Plateau de pesée
Bloc d'alimentation
Mode d’emploi
Pare-brise (uniquement sur les modèles PFB 120-3, PFB 200-3, PFB 300-3,

PFB 600-1M, PFB 600-2M, PFB 1200-2, PFB 2000-2, PFB 3000-2)

6.2.1 Implantation/Quitter le sécurités de transport

La balance doit être installée de manière à ce que le plateau de pesée soit placé
exactement à l´horizontale.

6.2.2 Etendue de la livraison
Accessoires série:

6.3 Branchement secteur

L´alimentation en courant s´effectue au moyen du bloc externe d´alimentation
secteur. La valeur de tension imprimée sur l´appareil doit concorder avec la tension
locale.
N´utilisez que des blocs d´alimentation secteur livrés par KERN. L´utilisation d´autres
marques n´est possible qu´avec l´autorisation de KERN.

6.4 Raccordement d’appareils périphériques

Avant le raccordement ou le débranchement d´appareils supplémentaires
(imprimante, PC) à l´interface de données, la balance doit impérativement être
coupée du secteur.
N´utilisez avec votre balance que des accessoires et des périphériques livrés par
KERN, ces derniers étant adaptés de manière optimale à votre balance.

12 PFB-BA-f-1322

6.5 Première mise en service

Pour obtenir des résultats exacts de pesée avec les balances électroniques, elles

doivent avoir atteint leur température de service (voir temps d’échauffement au chap.

1). Pour ce temps de chauffe, la balance doit être branché à l’alimentation de courant
(secteur, accumulateur ou batterie).
La précision de la balance dépend de l´accélération due à la pesanteur.
Il est impératif de tenir compte des indications du chapitre Ajustage.

6.6 Ajustage

Etant donné que la valeur d´accélération de la pesanteur varie d´un lieu à l´autre sur
la terre, il est nécessaire d´adapter chaque balance – conformément au principe
physique fondamental de pesée – à l´accélération de la pesanteur du lieu
d´installation (uniquement si la balance n´a pas déjà été ajustée au lieu d´installation
en usine). Ce processus d´ajustage doit être effectué à chaque première mise en
service et après chaque changement de lieu d´installation et à fluctuations du
température d’environs. Pour obtenir des valeurs de mesure précises, il est
recommandé en supplément d´ajuster aussi périodiquement la balance en
fonctionnement de pesée.

6.7 Ajustage

L’ajustage devrait s’effectuer avec le poids d’ajustage recommandé (voir au chap. 1

"Données techniques").

PFB-BA-f-1322 13

Affichage de la pesée

Commande

 En mode de pesage, enclencher pendant

env. 3 sec jusqu’à ce qu’apparaisse „UnLoAd.

Lorsque „LoAd“ est affiché, poser le poids d’ajustage

nécessaire (voir au chap.1; Caractéristiques
techniques) au milieu.

L’ajustage s’effectue automatiquement, une fois la
détection de la stabilité réalisée.

 Attendre l’affichage de stabilité

„Pass“ apparaît, la procédure d’ajustage est

correctement clôturée.

 Oter le poids d’ajustage

Attendre jusqu’à ce que la balance revienne en mode

de pesage.

6.7.1 Procédure à suivre pour l’ajustage (modèles non étalonnables):

Veillez à avoir des conditions environnementales stables.
Un temps de préchauffage (voir au chap. 1, Caractéristiques techniques) est

nécessaire pour la stabilisation.
Veiller à ce qu’aucun objet ne doit se trouver sur le plateau de pesage.

14 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec Pendant

le test automatique appeler .
„F1 Unt“ est affiché.

 Appeler de façon répétée la touche

jusqu’à ce que „tECH“ apparaisse

 Sur le côté inférieur de la balance appeler l’interrupteur d’ajustage!

 Appuyer sur , „Pin“ est affiché
 Saisir le mot de passe:

Appeler successivement , , .
„P1 Lin“ est affiché

 Appuyer sur , „P2 CAL“ est affiché



 Appuyer sur , „UnLoAd“ suivi par „LoAd“ est

affiché.

 Poser le poids d’ajustage nécessaire (voir au

chap.1; Caractéristiques techniques) au milieu.

L’ajustage s’effectue automatiquement, une fois la

détection de la stabilité réalisée.

 Attendre l’affichage de stabilité

6.7.2 Procédure à suivre pour l’ajustage (modèles PFB-M):

Veillez à avoir des conditions environnementales stables.
Un temps de préchauffage (voir au chap. 1, Caractéristiques techniques) est

nécessaire pour la stabilisation.
Veiller à ce qu’aucun objet ne doit se trouver sur le plateau de pesage.

PFB-BA-f-1322 15

„Pass“ apparaît, la procédure d’ajustage est

correctement clôturée.

 Retirez le poids d’ajustage en cours de contrôle

automatique

Attendre jusqu’à ce que la balance revienne en mode
de pesage.

6.8 Linéarisation

La linéarité indique le plus grand écart possible pour l’affichage du poids sur une

balance par rapport à la valeur du poids de contrôle respectif tant en valeurs
positives que négatives sur toute l’étendue de pesage.
Si un écart de linéarité est constaté lors d’une vérification des moyens de contrôle,
celui-ci peut être amélioré par une linéarisation.

Dans des balances avec une résolution de > 15 000 pas de division, une

linéarisation est recommandée.
Seul un professionnel chevronné ayant des connaissances approfondies dans

le maniement de balances est habilité à réaliser la linéarisation.
Les poids de contrôle à utiliser doivent être adaptées aux spécifications de la

balance, voir au chap. „vérification des moyens de contrôle“.
Veillez à avoir des conditions environnementales stables. Un temps de

préchauffage est nécessaire pour la stabilisation.
Après linéarisation il faut exécuter un calibrage, voir au chap.

„Vérification des moyens de contrôle“.

16 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

Appuyer sur pendant que la balance

effectue un contrôle automatique jusqu’à ce que
„F1 Unt“ apparaît

 Appuyer sur jusqu’à ce que „tECH“

apparaît

 Appuyer sur , „Pin“ apparaît

 Appeler successivement les touches ,

et , „P1 Lin“ apparaît

 Appuyer de nouveau sur , „Pin“ apparaît

encore une fois

 Appeler successivement, , et ,

„LoAd 0“ apparaît, dès que l’affichage de stabilité
et un signal sonore retentit, „LoAd 1“ est affiché

6.8.1 Linéarisation modèles non étalonnables (à haute définition)

PFB-BA-f-1322 17

 Mettre le poids (voir table chap.6.8.1)
 Attendre l’affichage de stabilité et le signal

sonore

 „LoAd 2“ apparaît
 Enlever le poids 1 et mettre le poids 2

 Après l’affichage de stabilité et le signal sonore,

„LoAd 3“ apparaît; enlever le poids 2 et mettre le

poids 3

 Après l’affichage de stabilité et le signal sonore,

„LoAd 4“ apparaît; enlever le poids 3 et mettre le

poids 4

 Après avoir mis le poids 4, „LoAd 0“ apparaît de

nouveau

 Enlever le poids 4, „LoAd 4“ apparaît de

nouveau

 Mettre le poids 4 encore une fois

 Attendre l’affichage de stabilité et attendre le

signal sonore, „LoAd 3“ est affiché

 Enlever le poids 4 et mettre le poids 3

 Attendre l’affichage de stabilité et attendre le

signal sonore, „LoAd 2“ est affiché

 Enlever le poids 3 et mettre le poids 2

 Attendre l’affichage de stabilité et attendre le

signal sonore, „LoAd 1“ est affiché

 Enlever le poids 2 et mettre le poids 1

 Attendre l’affichage de stabilité et le signal

sonore

 „LoAd 0“ est affiché

 Enlever le poids 1

 Après l’affichage de stabilité et le signal sonore,

la balance effectue un test automatique et après
elle change vers le mode de pesée. Ainsi la
linéarisation est conclue avec succès.

18 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

Appuyer sur

pendant que la balance effectue un contrôle

automatique jusqu’à ce que „F1 Unt“ apparaît

 Appuyer sur jusqu’à ce que „tECH“ apparaît

Pour les modèles susceptibles d’être étalonnés appuyer sur la touche d’ajustage au

côté inférieur de la balance!

 Appuyer sur , „Pin“ apparaît

 Appeler successivement les touches , et

, „P1 Lin“ apparaît

 Appuyer de nouveau sur , „Pin“ apparaît encore

une fois

 Appeler successivement, , et ,

„LoAd 0“ apparaît, dès que l’affichage de stabilité et
un signal sonore retentit, „LoAd 1“ est affiché

 Mettre le poids 1 (voir table chap.6.8.1)

 Attendre l’affichage de stabilité et le signal sonore
 „LoAd 2“ apparaît
 Enlever le poids 1 et mettre le poids 2

 Après l’affichage de stabilité et le signal sonore,

„LoAd 3“ apparaît; enlever le poids 2 et mettre le

poids 3

 Après l’affichage de stabilité et le signal sonore, la

balance effectue un test automatique. Retirez le

poids d’ajustage en cours de contrôle automatique.

La balance change dans le mode de pesage. Ainsi la
linéarisation est conclue avec succès.

6.8.2 Linéarisation de modèles non susceptible d’être étalonnés (à faible
définition) et de modèles susceptibles d'être étalonnés

PFB-BA-f-1322 19

Max

Poids 1

Poids 2

Poids 3

Poids 4

120 g

30 g

60 g

90 g

120 g

200 g

50 g

100 g

150 g

200 g

300 g

50 g

100 g

200 g

300 g

1200 g

300 g

600 g

900 g

1200 g

2000 g

500 g

1000 g

1500 g

2000 g

3000 g

0,5 kg

1 kg

2 kg

3 kg

6000 g

1 kg

2 kg

4 kg

6 kg

Max

Load 0

Load 1

(poids 1)

Load 2

(poids 2)

Load 3

(poids 3)

600 g

0 g

200 g

400 g

600 g

6000 g

0 g

2000 g

4000 g

6000 g

6.8.3 Tabelle Points de linéarisation

Modèles non étalonnables:

Modèles PFB-M:

20 PFB-BA-f-1322

Sans les cachets, l’étalonnage de la balance n’est pas valable.

Dans les balances de type homologué les sceaux appliqués indiquent que la
balance ne peut être ouverte et entretenue que par du personnel spécialisé
instruit et autorisé. Si les timbres d’étalonnage sont détruits, l’étalonnage ne
sera plus valable. Il faut respecter les lois et les normes nationales. En
Allemagne un étalonnage postérieur est nécessaire.

6.9 Etalonnage

Généralités:

D´après la directive UE 90/384/CEE ou 2009/23CE, les balances doivent faire l´objet
d´un étalonnage officiel lorsqu´elles sont utilisées tel qu´indiqué ci-dessous (domaine
régi par la loi):

a) Dans le cadre de relations commerciales, lorsque le prix d´une marchandise

est déterminé par pesée.

b) Dans le cas de la fabrication de médicaments dans les pharmacies ainsi que

pour les analyses effectuées dans les laboratoires médicaux et
pharmaceutiques.

c) A des fins officielles
d) Dans le cas de la fabrication d´un emballage tout prêt

En cas de doute, adressez-vous à la D.R.I.R.E. local.

Indications concernant l’étalonnage:
Il existe une homologation UE pour les balances désignées comme homologuées à
la vérification dans les données techniques. Si la balance est utilisée comme décrit
ci-dessus dans un domaine soumis à l´obligation d’étalonnage, elle doit alors faire
l´objet d´un étalonnage et être régulièrement vérifiée par la suite.

La vérification ultérieure d’une balance doit être effectuée selon les prescriptions

légales respectives des pays d´utilisation. En Allemagne par ex., la durée de validité
de l’étalonnage pour les balances est de 2 ans en règle générale.
Les prescriptions légales du pays d´utilisation doivent être respectées.

PFB-BA-f-1322 21

Position du timbre et de l’interrupteur d‘ajustage:

1. Interrupteur d’ajustage

2. Rondelle en matière plastique pour recouvrir l’interrupteur
d’ajustage

3. Marque scellée autodétruisant

4. Marque scellée autodétruisant

22 PFB-BA-f-1322

L‘affichage additionnel est exclusivement destiné au

raccordement à des balances KERN.

Régler le mode de vente (Sale): Réglage „SALE Y“ = 6000 e

La fonction de totalisation n’est pas disponible
Seulement l’unité de pesée Gramme est disponible

 Mettre en marche la balance avec

ON

OFF

Appuyer

sur pendant que la balance effectue un

contrôle automatique jusqu’à ce que „F1 Unt“

apparaît

 Appeler de façon répétée la touche jusqu’à

ce que „SALE n“ apparaisse

Sur le côté inférieur de la balance appeler l’interrupteur d’ajustage!

 Appuyer sur

 Appuyer sur , „SALE Y“ est affiché

 Confirmer le réglage sur

La balance change automatiquement en mode de
pesée et est ainsi limitée à 6000e max.

6.10 Fonctionnement avec affichage additionnel PFB-A08 pour points de vente
ouverts

Pour la mise en œuvre dans des points de vente ouverts le recours à un affichage

additionnel est nécessaire.
Sur les modèles PFB 600-1M et PFB 6000-0M celui-ci est déjà compris (PFB-A08).

Pour la configuration procéder comme suit:

D’abord faire sur la balance les réglages suivants:

Dans le menu sélectionner le point de menu „F3 Con“ et régler l’édition

imprimée „P Cont“

De plus régler la vitesse de transmission en bauds sur „9600“

PFB-BA-f-1322 23

Mettre hors fonction le mode de vente (Sale): Réglage „SALE n“ = 6000 e ou
60000 d

La fonction de totalisation n’est pas disponible
Les unités de pesée gramme et carat sont disponibles

 Mettre en marche la balance avec

ON

OFF

. Appuyer

sur pendant que la balance effectue un

contrôle automatique jusqu’à ce que „F1 Unt“

apparaît

 Appeler de façon répétée la touche

jusqu’à ce que „SALE n“ apparaisse

Sur le côté inférieur de la balance appeler l’interrupteur d’ajustage!

 (si „SALE n“ n’est pas affiché, appuyer sur

)

 Confirmer le réglage sur

La balance change automatiquement en mode de
pesée et est ainsi réglée pour 6000 e ou 60000 d.

 Raccorder l’affichage additionnel au moyen du câble de connexion joint aux

fournitures à la balance

 La balance est maintenant susceptible d‘être commandée par l’affichage

additionnel:

Sur ne mettre en marche ou à l’arrêt que l’affichage additionnel

Mettre à zéro l’affichage additionnel et la balance sur

Tarer l’affichage additionnel et la balance sur

24 PFB-BA-f-1322

Touche

Description

Touche pressée une fois et relâchée

ON

OFF

[ON/OFF]

 Mise en marche / arrêt

[ZERO]

 Mise à zéro de l’affichage du poids
 Activer l’élément actuel dans le menu
 Sous réglage des unités de pesée (menu F UNIT):

commuter vers l’unité suivante

[TARE]

 Tarage

[%]

 Appel de la fonction %
 En pesage en pourcentage retourner en mode de

pesage

 Uniquement fonction %

[PCS]

 Appel du mode comptage des pièces
 Retourner en mode de pesage en pesage en

pourcentage

[MODE]

 Commutation des unités de pesée ;
 Sous commutation des unités de pesée (menu „F

UNIT“): Commuter l’unité de pesée en on/off

 Mise en exposant en mode de comptage des pièces
 Sélection du menu et passage en revue des points

de menu de haut en bas

 Modification de la lisibilité

[PRINT/ESC]

 Impression du résultat de pesage
 Abandon du menu (retour en mode de pesage)

7 Éléments de commande

7.1 Vue d’ensemble du clavier

Description des touches:

PFB-BA-f-1322 25

7.2 Vue d’ensemble des affichages

Affichage

Description

g

Gramme

kg

Kilogramme

0

Affichage de la position zéro

T

Tarage

ο

Affichage de la stabilité

Pcs

Affichage pour le comptage de pièces

%

Affichage pour pesée en pourcentage

Affichage pour pesée avec tolérance

mom

Momme

CAL

Affichage pour l’ajustage. Signale le processus d’ajustage

Bar Graph

Affichage des
unités de poids

(g) gramme
(ct) carat
(oz) once
(ozt) once fine
(dwt) penny weight
(tl.h) tael (Taiwan)
(t.lt) troy tael
(t) tola

dans les modèles PFB-M

seulement g disponible

26 PFB-BA-f-1322

8 Opération

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0“

 Si la balance n’indiquait pas exactement „0.0“

malgré un plateau déchargé, appuyer sur
La balance commence par la remise à zéro „0“

 Mettre en place le produit pesé

Attendez jusqu’à ce que apparaît l’affichage de

stabilité [ ].
Relever le résultat de la pesée.

 Appeler

ON

OFF

brièvement pour mettre la balance

hors circuit.

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0“

(exemple)

 Si la balance n’indiquait pas exactement „0.0“

malgré un plateau déchargé, appuyer sur
La balance commence par la remise à zéro „0“

 Mettre en place le produit pesé

Attendez jusqu’à ce que apparaît l’affichage de

stabilité [ ]. Relever le résultat de la pesée.

 Appeler

ON

OFF

brièvement pour mettre la balance

hors circuit.

8.1 Pesage simple

8.1.1 Modèles non étalonnables

8.1.2 Modèles PFB-M

PFB-BA-f-1322 27

8.2 Tarage

Affichage de la pesée

Commande

 Déposer le récipient de pesée.

Le poids total du récipient posé s’affiche.

 Appeler , l’affichage du zéro apparaît.

Le pictogramme

T

est affiché.

Le pictogramme

O

disparaît.

Ceci indique que l’enregistrement interne du poids

du récipient a eu lieu.

 Poser les matières à peser dans le récipient de la

balance.
Le poids net du produit pesé se voit affiché.

 Une fois le contenant de tare enlevé, le poids total

apparaît en affichage négatif.

 La tare demeure mémorisée jusqu’à ce qu’elle soit

effacée. A cet effet délester la balance puis appeler

. L’affichage du zéro apparaît, le pictogramme

T

disparaît et

O

s’affiche de nouveau.

Le poids propre d’un quelconque récipient de pesage peut être saisi par la tare sur
simple pression d’un bouton, afin que le pesage consécutif affiche le poids net de
l’objet pesé.

8.2.1 Modèles on étalonnables

28 PFB-BA-f-1322

Affichage de la pesée

Commande

(exemple)

 Déposer le récipient de pesée.

Le poids total du récipient posé s’affiche.

 Appeler , l’affichage du zéro apparaît.

Le pictogramme NET est affiché.
Le pictogramme

O

disparaît.

Ceci indique que l’enregistrement interne du poids

du récipient a eu lieu.

 Poser les matières à peser dans le récipient de la

balance.
Le poids net du produit pesé se voit affiché.

 Une fois le contenant de tare enlevé, le poids total

apparaît en affichage négatif.

 La tare demeure mémorisée jusqu’à ce qu’elle soit

effacée. A cet effet délester la balance puis appeler

. L’affichage du zéro apparaît, le pictogramme

NET disparaît et

O

s’affiche de nouveau.

8.2.2 Modèles PFB-M

PFB-BA-f-1322 29

8.3 Comptage de pièces

Plus grande est la quantité de pièces de référence, plus grande est
ici la précision de comptage.

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0“

 Appuyer sur .

La quantité de référence 10 apparaît.

Le réglage des quantités de référence 10, 20, 50,
100, 200 peut s’effectuer par appel répété de la

touche

 Posez sur la balance le nombre de pièces à

compter correspondant au nombre de pièces de
référence sélectionné.

 Confirmer sur

(exemple)

La balance se trouve maintenant en mode de comptage
des pièces et compte toutes les pièces, qui se trouvent
sur le plateau de la balance

 Appuyer sur .

La balance se trouve en mode de pesage et affiche
le poids des pièces comptées.

 Retirer les pièces comptées

 Sur appel de la balance retourne en mode de

pesage

La balance, avant de pouvoir compter les pièces, doit connaître le poids unitaire
moyen (ce qu’il est convenu d’appeler la référence). A cet effet il faut mettre en
chantier une certaine quantité des pièces à compter. La balance détermine le poids

total et le divise par le nombre de pièces (ce qu’il est convenu d’appeler la quantité

de référence). C’est sur la base du poids moyen de la pièce qu’est ensuite réalisé le
comptage.

8.3.1 Modèles non étalonnables

30 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0“

 Appuyer sur .

La quantité de référence 10 apparaît.

Le réglage des quantités de référence 20, 50, 100,

200 peut s’effectuer par appel répété de la touche

(exemple)

 Posez sur la balance le nombre de pièces à

compter correspondant au nombre de pièces de
référence sélectionné.

 Confirmer sur
La balance se trouve maintenant en mode de comptage

des pièces et compte toutes les pièces, qui se trouvent
sur le plateau de la balance.

 Appuyer sur .

La balance se trouve en mode de pesage et affiche
le poids des pièces comptées.

 Retirer les pièces comptées

 Sur appel de la balance retourne en mode de

pesage

8.3.2 Modèles PFB-M

PFB-BA-f-1322 31

8.4 Totalisation

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

.

Pendant que la balance effectue

un test automatique, appuyer sur . „F1 Unt“
apparaît.

 Appuyer sur jusqu’à ce que „F4 ACC“ apparaît

 Appuyer sur , „ACC oFF“ apparaît

 Sur la touche régler „ACC on“

 Confirmer sur et sur Print retourner dans le

mode de pesée

(exemple)

Déposer le premier échantillon
Le poids du premier échantillon est affiché

 Appuyer sur

„ACC 1“ apparaît brièvement, ensuite apparaît de

nouveau le poids du premier échantillon.

(exemple)

 Retirer le premier échantillon
 Déposer le deuxième échantillon

Le poids du second échantillon est affiché

 Appuyer sur

„ACC 2“ est brièvement affiché

Ceci est utile pour peser un mélange consistant en plusieurs composants dans un
récipient à tare et si on a besoin du poids total de tous les composants pesés à titre
de contrôle en fin de procédure.

8.4.1 Modèles non étalonnables

32 PFB-BA-f-1322

Ensuite apparaît pendant 2 secondes le poids des deux
échantillons, avant que le poids du second échantillon
apparaisse de nouveau.

Avec les échantillons suivants procéder comme décrit ci-haut.

Afin d’afficher le poids total des échantillons, enlever le poids du plateau de pesée,
attendre l’affichage zéro et appuyer sur . Le nombre de pesées et le poids total

des échantillons s’affiche brièvement.

La fonction de totalisation n’est pas disponible dans le mode de
vente (Sale).

Waagenanzeige

Bedienung

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0“

(exemple)

 Déposer le premier échantillon
 Le poids du premier échantillon est affiché.



 Appuyer sur , „ACC 1“ apparaît brièvement,

après est affiché de nouveau le poids de
l’échantillon ce qui alors est enregistré.

 Retirer le premier échantillon et mettre le deuxième

échantillon.
Le poids du deuxième échantillon est affiché.

8.4.2 Modèles PFB –M

PFB-BA-f-1322 33





 Appuyer sur , „ACC 2“ apparaît brièvement,

ensuite le poids total est affiché et après le poids du
deuxième échantillon ce qui alors aussi est
enregistré.

Avec les échantillons suivants procéder comme décrit ci-haut.

Afin d’afficher le poids total des échantillons, enlever le poids du plateau de pesée,
attendre l’affichage zéro et appuyer sur . Le nombre de pesées et le poids total

des échantillons s’affiche brièvement.

Pour effacer les valeurs mémorisées, appuyer sur , et pendant
que la somme des échantillons est affichée, appuyer sur , la

balance retourne en „0.0 g“.

Les deux points suivants délimitent le processus de totalisation:

1. Totaliser max. 99 fois

2. Nombre des décimales

34 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0 g“

 Poser le poids de référence qui correspond à 100%

sur le plateau de pesée

 Appuyer sur

Sur l'affichage apparaît „100.00%“

 Oter le poids de référence

L’affichage retourne en „0.0 %“

 Déposer la pièce d'essai

Sur l’affichage apparaît le pourcentage de la pièce
d’essai par rapport au poids de référence.

 Retour en mode de pesage par nouvel appel de la

touche .

8.5 Pesées en pourcentage

Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à

un poids de référence.

Le mode pesée à pourcentage permet l’affichage du poids en pourcent, rapporté à

un poids de référence.

8.5.1 Modèles non étalonnables

PFB-BA-f-1322 35

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

La balance effectue un contrôle automatique.
Attendre l’affichage de „0.0 g“

 Poser le poids de référence qui correspond à 100%

sur le plateau de pesée

(exemple)

 Appuyer sur

Sur l'affichage apparaît „100.00%“

 Oter le poids de référence

L’affichage retourne en „0.0 %“

 Déposer la pièce d'essai

Sur l’affichage apparaît le pourcentage de la pièce
d’essai par rapport au poids de référence.

 Retour en mode de pesage par nouvel appel de la

touche .

8.5.2 Modèles PFB-M

36 PFB-BA-f-1322

Touche

Sens du menu

Description

Sélection du menu et passage en revue des
points de menu de haut en bas

Sélection de l’élément actuel

Abandon de l’élément actuel, retour en mode de
pesage

Affichage de la pesée

Commande

Sélection des unités de pesage

Eclairage d'arrière-plan en marche /automatique /à
l’arrêt

EL on: Eclairage d'arrière-plan en marche
EL Au: L’éclairage d'arrière-plan se met

automatiquement en marche

EL off: Eclairage d'arrière-plan à l’arrêt

9 Le menu

9.1 Carte des menus

Le menu permet d’établir 8 différents réglages et l’ajustage.

9.2 Appel du menu

Le menu est appelé par pression sur la touche , tandis que la balance effectue le
contrôle automatique. Sur le visuel apparaît l’affichage „F1 UNT“.

9.3 Navigation dans le menu

9.4 Aperçu des menus modèles non étalonnables

PFB-BA-f-1322 37

Interface RS -232

S 232:

P Prt: à relier à l’imprimante

 b XXXX: Taux baud sélectionnable entre

9600, 600, 1200, 2400, 4800

 LP-50: non documenté

EnG: Commande vocale anglais
Chi: Commande vocale chinois

 tP: Réglage standard de l’imprimante
P Cont: Edition imprimée continue
P AUto: Impression automatique Edition imprimée
P ASk: Edition de données par ordres de

télécommande

S USb: non documenté

Totalisation (voir chap. 8.4):

 ACC of: Totalisation désactivée
 ACC on: Totalisation activée

Appuyer sur

Broche: Appeler successivement les touches ,

et , „P1 Lin“ apparaît

P1 Lin

Linéarisation
( voir au chap. 6.8)

P2 CAL

Non documenté

P3 Cont

P4 AZn

P5 GrA

P6 CAP

38 PFB-BA-f-1322

Affichage de la pesée

Commande

N’est pas disponible

Eclairage d'arrière-plan en marche /automatique /à l’arrêt

EL on: Eclairage d'arrière-plan en marche
EL Au: L’éclairage d'arrière-plan se met

automatiquement en marche

EL off: Eclairage d'arrière-plan à l’arrêt

Interface RS -232
S 232:

P Prt: à relier à l’imprimante

 b XXXX: Taux baud sélectionnable entre

9600, 600, 1200, 2400, 4800

 LP-50: non documenté

EnG: Commande vocale anglais
Chi: Commande vocale chinois

 tP: Réglage standard de l’imprimante
P Cont: Edition imprimée continue
P AUto: Edition imprimée automatique

Wireless

P ASk: Edition de données par ordres de

télécommande

S USb: non documenté

SALE n: Affichage additionnel

Appuyez sur l’interrupteur d’ajustage !

SALE Y: Mode de vente activé (6000 e)
SALE n: Mode de vente pas activé (6000 e ou

60000 d)

Appuyez sur l’interrupteur d’ajustage !

Appuyer sur :

Broche: Appeler successivement les touches , et

, „P1 Lin“ apparaît

9.5 Menu aperçu des modèles PFB-M

PFB-BA-f-1322 39

P1 Lin

Linéarisation
(voir au chap. 6.8)

P2 CAL

Non documenté

P3 Cont

P4 AZn

P5 GrA

P6 CAP

P7 SPd

P8 5-t

Fonction Multi-Tare:

St on: Multi-Tare marche
St oFF: Multi-Tare arrêt

40 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

Appuyer sur pendant que la balance effectue
un contrôle automatique.

„F1 Unt“ est affiché.

(Exemple)

 Appuyer sur
L’unité de pesée est mise en marche ou à l’arrêt.

 Sur mettre en marche ou à l’arrêt l’unité de

pesée

 Sur commuter vers l’unité suivante.

9.6 Réglages dans le menu

9.6.1 Commutation des unités de pesée (Unit) (seulement les appareils non
étalonnables)

Les unités de pesée sont mises en marche et à l’arrêt par le truchement du menu.

Activer la fonction:

Commutation de l’unité de pesée :

Par l’appel de la touche en mode de pesage, il est possible de commuter entre
les différentes unités activées.

PFB-BA-f-1322 41

9.6.2 Eclairage du fond de l’écran d’affichage

Affichage de la pesée

Commande

ou

(modèles PFB-M)

 Mettre en marche la balance avec

ON

OFF

Appuyer sur pendant que la balance effectue
un contrôle automatique.

„F1 Unt“ est affiché.

 Appuyer sur
„F2 bL“ est affiché.

(Exemple)

 Appuyer sur
„EL on“ ou „EL off“ ou „EL AU“ est affiché

 Sur commuter entre les trois réglages

 Sur est activé le réglage affiché.

Affichage

Réglage

Fonction

„EL on“

Eclairage du fond de l’écran

activé

Affichage contrasté, susceptible d’être lu
même dans l’obscurité.

„EL off“

Eclairage du fond de l’écran

désactivé

Disjoncteur de piles

„EL AU“

L’éclairage d'arrière-plan se
met automatiquement hors
circuit 10 secondes après
que la valeur de pesée se
soit stabilisée

Disjoncteur de piles

Dans le menu la fonction éclairage d'arrière-plan de l'affichage peut être mise hors
circuit et mise en marche. Procéder comme suit à cet effet:

42 PFB-BA-f-1322

Affichage de la pesée

Commande

 Mettre en marche la balance avec

ON

OFF

Appuyer sur pendant que la balance effectue
un contrôle automatique.

„F1 Unt“ est affiché.

 Appeler de façon répétée la touche jusqu’à ce

que „tECH“ apparaisse

Appuyez sur l’interrupteur d’ajustage !

 Appuyer sur , „Pin“ est affiché

 Saisir le mot de passe à l’aide des touches ,

et consécutivement, „P1 Lin“ est affiché

 Appuyer sur tant de fois jusqu’à ce que „P8 5-t“

soit affiché

 Appuyer sur , „St on“ est affiché

(si „St on“ n’est pas affiché, appuyer sur )

 Appuyer sur encore une fois, la fonction Multi-

Tare alors est activée.

 Sur retourner dans le mode de pesée

9.6.3 Fonction Multi-Tare (seulement les modèles PFB-M)

La balance peut être tarée plusieurs fois consécutives. Pour cela dans le menu faire
le réglage suivant:

PFB-BA-f-1322 43

Broche 2 entrée
Broche 3 sortie
Broche 5 terre de signalisation

10 Sortie de données RS232

Les données de pesée peuvent être éditées via l’interface RS 232C.

Les conditions suivantes doivent être réunies pour la communication entre la balance
et l’imprimante:

Reliez la balance avec l’interface d’une imprimante par un câble

approprié. Seul un câble d’interface KERN correspondant vous assure
une exploitation sans panne.

Les paramètres de communication (vitesse de transmission en bauds,

bits et parité) doivent coïncider entre la balance et l’imprimante.

10.1 Caractéristiques techniques

Raccordement Broche 9 douille subminiaturisée d
Taux de baud 9600
Parité 8 bits, pas de parité

10.2 Attribution des broches de la douille de sortie de la balance

5 1

9 6

44 PFB-BA-f-1322

8.65 g

Poids brut

PCS:

10 pcs

Quantité de pièces de
référence

UW:

0.861 g

Poids individuel

8.61 g

1:

35.07 g N

Première pesée

2:

8.62 g N

Deuxième pesée

3:

8.00 g N

Troisième pesée

1-3:

51.69 g N

Somme de toutes
les pesées
individuelles

PERC:

30,19 %

Pourcentage valeur
pondérale

Veiller à ce que des valeurs négatives ne peuvent pas être éditées

par l’interface!!

Imprimante fonctionnement - exemples d’impression
Sortie imprimée standard „Données de pesée“

G:

Impression comptage de pièces

G:

Impression totalisation

Impression pourcentage

Poids brut

PFB-BA-f-1322 45

,

-/U k g CR

LF

T

Fonction :

Tarage de la balance

Z

Fonction :

Mettre la balance à zéro

W

Fonction :

La valeur de pesée pour le poids (stable ou instable) est
émise par l’interface RS232

S

Fonction :

La valeur de pesée stable pour le poids est émise par
l’interface RS232

P

Fonction :

En mode de comptage, la quantité des pièces à compter
est affichée en „Pcs“

Err3

Poids d’ajustage erroné

Charger avec le poids d’ajustage

correct (voir au chap.1;
Caractéristiques techniques

Err4

La plage de réglage du zéro est
dépassée

Retirer la charge et remettre la
balance à zéro sur .

Err5

Défaillance du clavier

Saisie prohibée

Err6

Erreur du système électronique

Mettre la balance à l’arrêt et la

remettre en marche. Si le
message d’erreur demeure,
prendre contact avec le
concessionnaire.

Cale de transport

Retirer la cale de transport

Edition des données en continu

-Ligne d’en tête 1- -Ligne d’en tête 2- -- Données de pesée -- Unité de pesée Délimiteur

Ligne en-tête 1: ST=stable, US=instable
Ligne en-tête 2: NT=net, GS=brut

Commandes à distance

Les ordres de télécommande sont transmis par l’unité de télécommande à la balance

sous forme de code ASCII. Après que la balance a reçu les ordres, elle émet les
données suivantes.

11 Messages d’erreur

46 PFB-BA-f-1322

12 Maintenance, entretien, élimination

12.1 Nettoyage

Avant le nettoyage, coupez l´appareil de la tension de fonctionnement.

N´utilisez pas de produits de nettoyage agressifs (dissolvants ou produits similaires)
mais uniquement un chiffon humidifié avec de la lessive de savon douce. Veillez à ce
que les liquides ne puissent pas pénétrer dans l´appareil et frottez ensuite ce dernier
avec un chiffon doux sec.
Les poudres/restes d´échantillon épars peuvent être retirés avec précaution à l´aide
d´un pinceau ou d´un aspirateur-balai.

Retirer immédiatement les matières à peser renversées sur la balance.

12.2 Maintenance, entretien

L´appareil ne doit être ouvert que par des dépanneurs formés à cette fin et ayant
reçu l´autorisation de KERN.
Avant d´ouvrir l´appareil, couper ce dernier du secteur.

12.3 Elimination

L´élimination de l´emballage et de l´appareil doit être effectuée par l´utilisateur selon
le droit national ou régional en vigueur au lieu d´utilisation.

PFB-BA-f-1322 47

13 Aide succincte en cas de panne

Défaut

Cause possible

L´affichage de poids ne
s´allume pas.

La balance n´est pas en marche.
La connexion au secteur est coupée (câble de

secteur pas branché/défectueux).
Panne de tension de secteur.
Les piles / accus ont été interverties à leur

insertion ou sont vides
Aucune pile / accu n’est inséré.

L’affichage du poids change

sans discontinuer

Courant d´air/circulation d´air
Vibrations de la table/du sol
Le plateau de pesée est en contact avec des corps

étrangers.
Champs électromagnétiques/ charge

électrostatique (changer de lieu d´installation/ si

possible, arrêter l´appareil provoquant l´anomalie)

Le résultat de la pesée
est manifestement faux

L´affichage de la balance n´est pas sur zéro
L´ajustage n´est plus bon.
Changements élevés de température.
Le temps de préchauffage n’a pas été respecté.
Champs électromagnétiques/ charge

électrostatique (changer de lieu d´installation/ si

possible, arrêter l´appareil provoquant l´anomalie)

En cas d´anomalie dans le déroulement du programme, la balance doit être arrêtée
pendant un court laps de temps et coupée du secteur. Le processus de pesée doit
alors être recommencé depuis le début.

Aide:

Au cas où d´autres messages d´erreur apparaissent, arrêter puis rallumer la balance.
En cas de perduration du message d’erreur, faites appel au fabricant.

48 PFB-BA-f-1322
