Kern PFB 120-3, PFB 200-3, PFB 300-3, PFB 1200-2, PFB 2000-2 User guide [cs]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]

Tel.: +49-[0]7433-9933-0
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Návod k obsluze
Přesné váhy

KERN PFB

Verze 2.2

02/2013
CZ

PFB-BA-cz-1322

CZ

KERN PFB

Verze 2.2 02/2013

Návod k obsluze

Přesná váha

Osah

1 Technické údaje ............................................................................................. 4

2 Prohlášení o shodě ........................................................................................ 8

3. Základní pokyny (všeobecné informace) ..................................................... 9

3.1 Použití v souladu s určením ......................................................................... 9

3.2 Použití v rozporu s určením .......................................................................... 9

3.3 Záruka ......................................................................................................................................... 9

3.4 Dohled na kontrolní prostředky ................................................................................................ 10

4. Základní bezpečnostní pokyny ................................ ................................ ... 10

4.1. Dodržování pokynů obsažených v návodu k obsluze .............................................................. 10

4.2. Zaškolení personálu ................................................................................................................. 10

5 Přeprava a skladování ................................................................................. 10

5.1 Kontrola při převzetí ................................................................................................................. 10

5.2 Obal/vrácení ............................................................................................................................. 10

6 Vybalení, ustavení a uvedení do provozu .................................................. 11

6.1 Místo ustavení, místo provozu.................................................................................................. 11

6.2 Vybalení .................................................................................................................................... 11

6.2.1 Montáž/demontáž přepravní pojistky ........................................................................................ 12

6.2.2 Rozsah dodávky ....................................................................................................................... 12

6.3 Připojení k síti ........................................................................................................................... 12

6.4 Připojování periferních zařízení ................................................................................................ 12

6.5 První uvedení do provozu......................................................................................................... 13

6.6 Justování .................................................................................................................................. 13

6.7 Justování .................................................................................................................................. 13

6.7.1 Postup při justování (modely nevhodné pro úřední ověření): .................................................. 14

6.7.2 Postup při justování (modely PFB-M): ..................................................................................... 15

6.8 Linearita .................................................................................................................................... 16

6.8.1 Linearita modelů nevhodných pro úřední ověření (s vysokým rozlišením) .............................. 17

6.8.2 Linearita modelů nevhodných pro úřední ověření (s nízkým rozlišením) a modelů vhodných

pro úřední ověření ................................................................................................................................. 19

6.8.3 Tabulka bodů linearity .............................................................................................................. 20

6.9 Úřední ověření .......................................................................................................................... 21

6.10 Provoz s druhým displejem PFB-A08 na veřejných prodejních místech ................................. 23

7. Ovládací prvky ............................................................................................. 25

7.1. Přehled klávesnice ................................................................................................................... 25

7.2. Přehled displeje ........................................................................................................................ 26

PFB-BA-cz-1322 2

8. Provoz ........................................................................................................... 27

8.1. Zjednodušené vážení ............................................................................................................... 27

8.1.1 Modely nevhodné pro úřední ověření ....................................................................................... 27

8.1.2 Modely PFB-M .......................................................................................................................... 27

8.2. Tárování.................................................................................................................................... 28

8.2.1 Modely nevhodné pro úřední ověření ....................................................................................... 28

8.2.2 Modely PFB-M .......................................................................................................................... 29

8.3. Počítání kusů ............................................................................................................................ 30

8.3.1 Modely nevhodné pro úřední ověření ....................................................................................... 30

8.3.2 Modele PFB-M .......................................................................................................................... 31

8.4. Sčítání ....................................................................................................................................... 32

8.4.1 Modely nevhodné pro úřední ověření ....................................................................................... 32

8.4.2 Modely PFB-M .......................................................................................................................... 33

8.5 Procentní vážení ....................................................................................................................... 35

8.5.1 Modely nevhodné pro úřední ověření ....................................................................................... 35

8.5.2 Modely PFB-M .......................................................................................................................... 36

9 Menu ............................................................................................................. 37

9.1 Položky menu ........................................................................................................................... 37

9.2 Vyvolání menu .......................................................................................................................... 37

9.3 Navigace v menu ...................................................................................................................... 37

9.4 Přehled menu – modely nevhodné pro úřední ověření ............................................................ 37

9.5 Přehled menu – modely PFB-M ............................................................................................... 39

9.6 Nastavení v menu ..................................................................................................................... 41

9.6.1 Přepínání váhových jednotek (Unit) (modely nevhodné pro úřední ověření) ........................... 41

9.6.2 Podsvícení displeje ................................................................................................................... 42

9.6.3 Funkce „Multi-Tare― (pouze modely PFB-M) ............................................................................ 43

10 Výstup dat RS 232 ........................................................................................ 44

10.1 Technické údaje ....................................................................................................................... 44

10.2 Poloha pinů výstupní zásuvky váhy ......................................................................................... 44

10.3 Režim tiskárny – příklady výtisků ............................................................................................. 45

10.4 Nepřetržitý tisk údajů ................................................................................................................ 45

10.5 Příkazy z dálkového ovládání ................................................................................................... 46

11 Chybové zprávy ........................................................................................... 46

12 Údržba, udržování ve způsobilém stavu, zužitkování ............................... 47

12.1 Čištění ....................................................................................................................................... 47

12.2 Údržba, udržování ve způsobilém stavu .................................................................................. 47

12.3 Zužitkování ............................................................................................................................... 47

13 Nápověda v případě drobných závad ......................................................... 48

3 PFB-BA-cz-1322

KERN

PFB 120-3

PFB 200-3

PFB 300-3

PFB 1200-2

Přesnost načtení (d)

0,001 g

0,001 g

0,001 g

0,01 g

Rozsah vážení (Max.)

120 g

200 g

300 g

1200 g

Opakovatelnost

0,001 g

0,001 g

0,001 g

0,01 g

Linearita

±0,003 g

±0,003 g

±0,003 g

±0,03 g

Minimální hmotnost předmětů
při počítání kusů

2 mg

2 mg

2 mg

20 mg

Počet referenčních kusů při

počítání kusů

10, 20, 50, 100, 200

Váhové jednotky

g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n

Doporučené nepřidané
kalibrační závaží (třída)

100 g (F1)

200 g (F1)

300 g (F1)

1000 g (F1)

Doba zahřívání

2 hodiny

Čas nárůstu signálu
(typický)

3 s

Provozní teplota

+5 °C .... +35 °C

Vlhkost vzduchu

max. 80 % (bez kondenzace)

Plášť (š x h x v) mm

200 x 257 x 152 (s ochranou proti větru)
200 x 257 x 87 (bez ochrany proti větru)

Rozměry ochrany
proti větru
(š x h x v) mm

158 x 143 x 64 (vnitřní)
167 x 154 x 80 (vnější)

Vážní deska, z nerezové oceli

Ø 80

Ø 80

Ø 80

Ø 120

Hmotnost netto (kg)

2 kg

Napětí

12 V / 500 mA

1 Technické údaje

PFB-BA-cz-1322 4

KERN

PFB 2000-2

PFB 3000-2

PFB 6000-1

PFB 6K0.05

Přesnost načtení (d)

0,01 g

0,01 g

0,1 g

0,05 g

Rozsah vážení (Max.)

2000 g

3000 g

6000 g

6000 g

Opakovatelnost

0,01 g

0,01 g

0,1 g

0,05 g

Linearita

±0,03 g

±0,03 g

±0,3 g

±0,15 g

Minimální hmotnost předmětů
při počítání kusů

20 mg

20 mg

200 mg

200 mg

Počet referenčních kusů při

počítání kusů

10, 20, 50, 100, 200

Váhové jednotky

g, ct, lb, oz, d, ozt, dwt, mo, tl h, tl c, tl t, t, bt, n

Doporučené nepřidané

kalibrační závaží (třída)

2000 g (F1)

3000 g (F1)

5000 g (F1)

5000 g (F1)

Doba zahřívání

2 hodiny

Čas nárůstu signálu
(typický)

3 s

Provozní teplota

+5 °C .... +35 °C

Vlhkost vzduchu

max. 80 % (bez kondenzace)

Plášť (š x h x v) mm

200 x 257 x 152

(s ochranou proti větru)

200 x 257 x 87

(bez ochrany proti větru)

200 x 260 x

87

200 x 257 x

87

Rozměry ochrany
proti větru
(š x h x v) mm

158 x 143 x 64 (vnitřní)
167 x 154 x 80 (vnější)

-

-

Vážní deska, z nerezové oceli

Ø 120

Ø 120

155 x 145

155 x 145

Hmotnost netto (kg)

2 kg

Napětí

12 V / 500 mA

5 PFB-BA-cz-1322

KERN

PFB 600-1M

PFB 600-2M

Přesnost načtení (d)

0,1 g

0,01 g

Rozsah vážení (Max.)

600 g

600 g

Opakovatelnost

0,1 g

0,01 g

Linearita

±0,1 g

±0,02 g

Ověřovací dílek (e)

100 mg

100 mg

Třída ověření

II.

II.

Minimální hmotnost (Min.)

2 g

500 mg

Minimální hmotnost předmětů
při počítání kusů

20 mg

20 mg

Počet referenčních kusů při

počítání kusů

10, 20, 50, 100, 200

Váhové jednotky

g

g, ct

Doporučené nepřidané

kalibrační závaží (třída)

600 g (F1)

600 g (F1)

Doba zahřívání

30 minut

2 hodiny

Čas nárůstu signálu
(typický)

3 s

Provozní teplota

+5 °C .... +35 °C

Vlhkost vzduchu

max. 80 % (bez kondenzace)

Plášť (š x h x v) mm

190 x 220 x 140

(s ochranou proti větru)

190 x 220 x 60

(bez ochrany proti větru)

Rozměry ochrany
proti větru
(š x h x v) mm

158 x 143 x 64 (vnitřní)
167 x 154 x 80 (vnější)

Vážní deska, z nerezové oceli

Ø 120

Hmotnost netto (kg)

2 kg

Napětí

12 V / 500 mA

PFB-BA-cz-1322 6

KERN

PFB 6000-0M

PFB 6000-1M

Přesnost načtení (d)

1 g

0,1 g

Rozsah vážení (Max.)

6000 g

6000 g

Opakovatelnost

1 g

0,1 g

Linearita

±1 g

±0,3 g

Ověřovací dílek (e)

1 g

1 g

Třída ověření

II.

II.

Minimální hmotnost (Min.)

2 g

5 g

Minimální hmotnost předmětů
při počítání kusů

200 mg

200 mg

Počet referenčních kusů při

počítání kusů

10, 20, 50, 100, 200

Váhové jednotky

g

g, ct

Doporučené nepřidané

kalibrační závaží (třída)

6000 g (F1)

6000 g (F1)

Doba zahřívání

30 minut

2 hodiny

Čas nárůstu signálu
(typický)

3 s

Provozní teplota

+5°C .... +35°C

Vlhkost vzduchu

max. 80 % (bez kondenzace)

Plášť (š x h x v) mm

190 x 200 x 80

Vážní deska, z nerezové oceli
(mm)

155 x 145

Hmotnost netto kg

2 kg

Napětí

12 V / 500 mA

7 PFB-BA-cz-1322

2 Prohlášení o shodě

KERN & Sohn GmbH

D-72322 Balingen-Frommern
Postfach 4052
E-mail: [e-mail]

Tel.: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de

D

Konformitäts­erklärung

Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.

GB

Declaration of
conformity

We hereby declare that the product to which this declaration refers conforms
with the following standards.

CZ

Prohlášení o
shodě

Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.

E

Declaración de
conformidad

Manifestamos en la presente que el producto al que se refiere esta declara­ción está de acuerdo con las normas siguientes

F

Déclaration de
conformité

Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.

I

Dichiarazione di
conformitá

Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferi­sce è conforme alle norme di seguito citate.

NL

Conformiteit­verklaring

Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.

P

Declaração de
conformidade

Declaramos por meio da presente que o produto no qual se refere esta decla­ração, corresponde às normas seguintes.

PL

Deklaracja

zgodności

Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.

RUS

Заявление о
соответствии

Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.

Získaná značka

Nařízení ES

Normy

2004/108/ES
EMC — o
elektromagnetické
kompatibilitě

EN 61000-6-1 :2007
EN 61000-6-3 :2007
EN 61000-3-3 : 1995+A1 :2001+A2 :2005
EN 61000-3-2 :2006

Datum: 18.09.2008

Podpis:

KERN & Sohn GmbH

Představenstvo

KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0, Fax +49-[0]7433/9933-149

Prohlášení o shodě

EC-Konformitätserklärung EC-Declaration of -Conformity
EC- Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shodě
Deklaracja zgodności WE EC-Заявление о соответствии

Elektronická váha: KERN PFB

PFB-BA-cz-1322 8

3. Základní pokyny (všeobecné informace)

3.1 Použití v souladu s určením

Váha, kterou jste si zakoupili, slouží ke stanovení hmotnosti (hodnoty vážení)

váženého materiálu. Považujte ji za „nesamostatnou váhu―, tzn. že vážené předměty
opatrně umísťujte ručně do středu vážní desky. Hodnotu vážení můžete přečíst po

dosažení stabilní hodnoty.

3.2 Použití v rozporu s určením

Váhu nepoužívejte pro dynamické vážení. Pokud množství váženého materiálu bude
nepatrně sníženo nebo zvýšeno, pak „kompenzačně-stabilizační― mechanismus

umístěný ve váze může zobrazovat chybné výsledky vážení! (Příklad: pomalé

vytékání tekutiny z nádoby nacházející se na váze.)

Vážní desku nevystavujte dlouhodobému zatížení, může to poškodit měřicí

mechanismus.

Bezpodmínečně zabraňte nárazům a přetížení váhy nad uvedené maximální zatížení
(Max.), po odpočítání již vzniklého zatížení tárou. Mohlo by to poškodit váhu.
Nikdy nepoužívejte váhu v prostorech s nebezpečím výbuchu. Standardní provedení
není protivýbušné provedení.

Neprovádějte konstrukční změny váhy. Mohou způsobit nepřesné výsledky vážení,

porušení technických bezpečnostních podmínek, jakož i zničení váhy.
Váha může být používána pouze v souladu s uvedenými směrnicemi. Jiné rozsahy
používání / oblasti použití vyžadují písemný souhlas firmy KERN.

3.3 Záruka

Záruka ztrácí platnost v případě:

nedodržování našich směrnic obsažených v návodu k obsluze;
použití v rozporu s uvedeným používáním;
provádění změn nebo otevírání zařízení;
mechanického poškození nebo poškození v důsledku působení médií, kapalin a

přirozeného opotřebení;
nesprávného nastavení nebo vadné elektrické instalace;
přetížení měřicího mechanismu.

9 PFB-BA-cz-1322

3.4 Dohled na kontrolní prostředky

Před nastavením váhy a jejím uvedením do provozu si

pozorně přečtěte tento návod k obsluze, dokonce i tehdy,
pokud již máte zkušenosti s váhami firmy KERN.

Všechny jazykové verze obsahují nezávazný překlad.
Závazný je originální dokument v jazyce německém.

 Všechny části originálního obalu uschovejte pro případ

eventuálního vrácení.

 Pro vrácení používejte pouze originální obal.
 Před odesláním odpojte všechny připojené kabely a volné/pohyblivé

části.

 Opět namontujte přepravní ochrany, pokud takové jsou.
 Všechny díly, např. skleněnou ochranu proti větru, vážní desku,

napáječ atp. zabezpečte proti sklouznutí a poškození.

V rámci systému zajištění jakosti kontrolujte v pravidelných časových intervalech
technické měřicí vlastnosti váhy a eventuálně dostupné zkušební závaží. Za tímto

účelem musí zodpovědný uživatel určit vhodný časový interval, jakož i druh a rozsah

takové kontroly. Informace týkající se dohledu na kontrolní prostředky, jakými jsou
váhy, jakož i nezbytná zkušební závaží, jsou dostupné na hlavní stránce firmy KERN

(www.kern-sohn.com). Zkušební závaží a váhy lze rychle a levně zkalibrovat v
kalibrační laboratoři firmy KERN (obnovení dle normy platné v daném státě), kterou

akreditovala DKD (Deutsche Kalibrierdienst).

4. Základní bezpečnostní pokyny

4.1. Dodržování pokynů obsažených v návodu k obsluze

4.2. Zaškolení personálu

Zařízení mohou obsluhovat a udržovat pouze zaškolení pracovníci.

5 Přeprava a skladování

5.1 Kontrola při převzetí

Ihned po převzetí balíku zkontrolujte, zda balík není případně viditelně poškozen,

totéž se týká zařízení po jeho vybalení.

5.2 Obal/vrácení

PFB-BA-cz-1322 10

6 Vybalení, ustavení a uvedení do provozu

6.1 Místo ustavení, místo provozu

Váhy byly zkonstruovány tak, aby se za normálních provozních podmínek

dosahovalo důvěryhodných výsledků vážení.
Výběr správného umístění váhy zajišťuje její přesný a rychlý provoz.

Proto také při výběru místa ustavení dodržujte následující zásady:

Váhu postavte na stabilní, plochý povrch.
Vyhýbejte se extrémním teplotám, jakož i teplotním výkyvům, vznikajícím

např. při postavení vedle topidel nebo na místa vystavená přímému UV záření.

Chraňte proti přímému působení průvanu způsobeného otevřenými okny a

dveřmi.
Zabraňte otřesům během vážení.
Chraňte váhu před vysokou vlhkostí vzduchu, výpary a prachem.
Nevystavujte zařízení dlouhodobému působení vysoké vlhkosti. Nežádoucí

orosení (kondenzace vlhkosti obsažené ve vzduchu na zařízení) může

vzniknout, pokud studené zařízení umístíte do znatelně teplejší místnosti. V

takovém případě zařízení odpojené od sítě ponechte asi 2 hodiny

aklimatizovat v teplotě prostředí.
Zabraňte statickým výbojům vznikajícím z váženého materiálu, vážní nádoby.

V případě vzniku elektromagnetických polí (např. z mobilních telefonů nebo

rádiových zařízení), statických výbojů a také nestabilního elektrického napájení jsou

možné velké odchylky ukazatelů (chybný výsledek vážení). Tehdy změňte umístění
váhy nebo odstraňte zdroj poruchy.

6.2 Vybalení

Opatrně vyjměte váhu z obalu a postavte na místo předpokládané pro její provoz.

11 PFB-BA-cz-1322

[1]

Odstraňování přepravní pojistky [1] (PFB 120-3, PFB 200-3, PFB 300-3):

Váha
Vážní deska
Síťový napáječ
Návod k obsluze
Ochrana proti větru (pouze modely PFB 120-3, PFB 200-3, PFB 300-3, PFB

600-1M, PFB 600-2M, PFB 1200-2, PFB 2000-2, PFB 3000-2)

6.2.1 Montáž/demontáž přepravní pojistky

Váhu postavte tak, aby vážní deska byla v kolmé poloze.

6.2.2 Rozsah dodávky
Standardní příslušenství:

6.3 Připojení k síti

Elektrické napájení probíhá pomocí externího síťového napáječe. Vyražená hodnota
napětí musí být shodná s místním napětím.
Používejte pouze originální síťové napáječe firmy KERN. Používání jiných výrobků
vyžaduje souhlas firmy KERN.

6.4 Připojování periferních zařízení

Před připojením nebo odpojením periferních zařízení (tiskárna, počítač) k datovému
rozhraní váhu nutně odpojte od sítě.
Společně s váhou používejte pouze příslušenství a periferní zařízení firmy KERN,
které byly optimálně přizpůsobeny váze.

PFB-BA-cz-1322 12

6.5 První uvedení do provozu

Chcete-li dosahovat přesných výsledků vážení pomocí elektronických vah, zajistěte
jim dosažení příslušné provozní teploty (viz „Čas zahřívání―, kap. 1).
Během zahřívání musí být váha napájená elektricky (připojení k síti, akumulátor nebo

baterie).

Přesnost váhy závisí na místním tíhovém zrychlení.
Bezpodmínečně dodržuje pokyny obsažené v kapitole „Justování―.

6.6 Justování

Protože hodnota tíhového zrychlení není stejná na každém místě zeměkoule, je třeba
každou váhu přizpůsobit – v souladu se zásadou vážení vyplývající z fyzikálních
zákonů – tíhovému zrychlení, které převládá v místě ustavení váhy (pouze, pokud
váha nebyla továrně justována v místě ustavení). Takový proces justování proveďte
při prvním uvedení váhy do provozu, po každé změně umístění váhy a také v případě

teplotních výkyvů prostředí. Abyste dosahovali přesně naměřených hodnot, navíc se

doporučuje cyklické justování váhy také v režimu vážení.

6.7 Justování

Justování proveďte pomocí doporučeného kalibračního závaží (viz kap. 1 „Technické
údaje‖).

13 PFB-BA-cz-1322

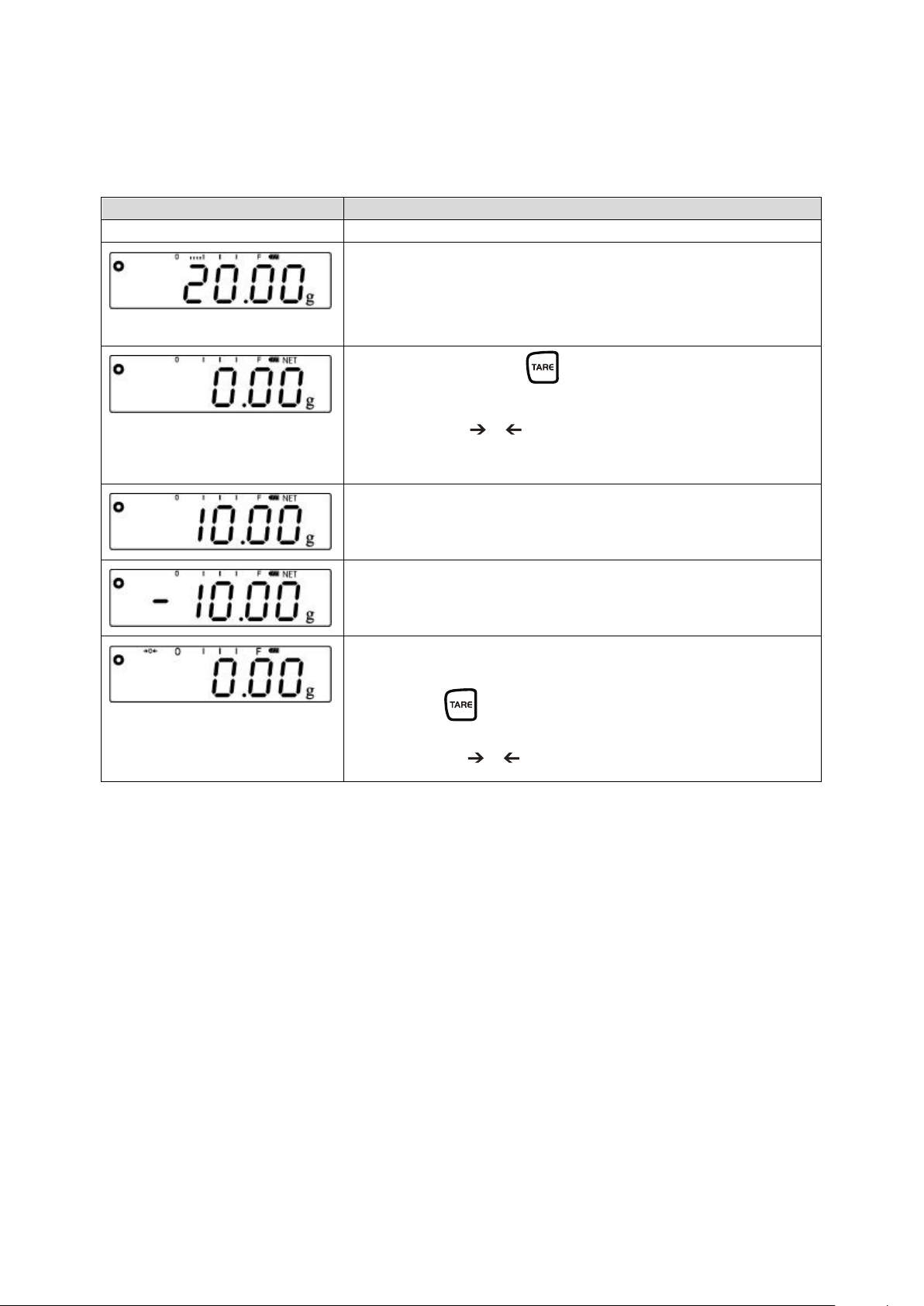

Indikace váhy

Obsluha

 V režimu vážení stiskněte po dobu asi

3 s tlačítko , až se zobrazí indikace

„UnLoAd―.

Během zobrazování indikace „LoAd― položte do středu
požadované kalibrační závaží (viz kap. 1 „Technické
údaje―).

Po úspěšném provedení kontroly stabilizace justování
se provede automaticky.

 Počkejte, až se zobrazí ukazatel stabilizace.

Po úspěšném ukončení procesu justování se zobrazí
indikace „Pass―.

 Sejměte kalibrační závaží.

Počkejte, až se váha opět přepne do režimu vážení.

6.7.1 Postup při justování (modely nevhodné pro úřední ověření):

Postarejte se o stabilní podmínky prostředí.
Zajistěte požadovaný čas zahřívání (viz kap. 1 „Technické údaje―) za účelem

stabilizace váhy.
Na vážní desce se nesmí nacházet žádné předměty.

PFB-BA-cz-1322 14

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka . Během

autodiagnostiky stiskněte tlačítko .
Zobrazí se indikace „F1 Unt―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „tECH―.

 Stiskněte tlačítko justování na spodní straně váhy!

 Stiskněte tlačítko , zobrazí se indikace

„Pin―.

 Zadejte heslo:

Postupně stiskněte tlačítka , a .
Zobrazí se indikace „P1 Lin―.

 Stiskněte tlačítko , zobrazí se indikace

„P2 CAL―.



 Stiskněte tlačítko , zobrazí se indikace

„UnLoAd― a potom „LoAd―.

 Položte do středu požadované kalibrační závaží

(viz kap. 1 „Technické údaje―).

Po úspěšném ukončení kontroly stabilizace se
justování provede automaticky.

 Počkejte, až se zobrazí ukazatel stabilizace.

6.7.2 Postup při justování (modely PFB-M):

Postarejte se o stabilní podmínky prostředí.
Zajistěte požadovaný čas zahřívání (viz kap. 1 „Technické údaje―) za účelem

stabilizace váhy.
Na vážní desce se nesmí nacházet žádné předměty.

15 PFB-BA-cz-1322

Po úspěšném ukončení procesu justování se zobrazí
indikace „Pass―.

 Během autodiagnostiky sejměte kalibrační

závaží.

Počkejte, až se váha opět přepne do režimu vážení.

6.8 Linearita

Linearita znamená největší odchylku indikace hmotnosti váhou v poměru k hodnotě
hmotnosti daného zkušebního závaží, pro plus a minus, v celém rozsahu vážení.
Po zjištění odchylky linearity dohledem na kontrolní prostředky je oprava odchylky
možná provedením linearity.

Provedení linearity se doporučuje v případě vah s rozlišením > 15 000

velikosti základního dílku.

Linearitu může provádět pouze odborník, který má široké znalosti v rozsahu

zacházení s váhami.

Používaná zkušební závaží musí být shodná se specifikací váhy (viz kap. 3.4

„Dohled na kontrolní prostředky―).

Zajistěte stabilní podmínky prostředí. Za účelem stabilizace je nutná doba

zahřívání.

Po úspěšně ukončené linearitě se doporučuje provést kalibraci

(viz kap. 3.4 „Dohled na kontrolní prostředky―).

PFB-BA-cz-1322 16

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

. Během

autodiagnostiky tak dlouho stlačujte
tlačítko , až se zobrazí indikace „F1 Unt―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „tECH―.

 Stiskněte tlačítko , zobrazí se indikace „Pin―.

 Postupně stiskněte tlačítka , a ,

zobrazí se indikace „P1 Lin―.

 Opět stiskněte tlačítko , opět se zobrazí

indikace „Pin―.

 Postupně stiskněte tlačítka , a ,

zobrazí se indikace „LoAd 0―; následně se
zobrazí ukazatel stabilizace, zazní zvukový
signál a zobrazí se indikace „LoAd 1―.

6.8.1 Linearita modelů nevhodných pro úřední ověření (s vysokým
rozlišením)

17 PFB-BA-cz-1322

 Položte závaží 1 (viz tabulka, kap. 6.8.1).
 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál.

 Zobrazí se indikace „LoAd 2―.
 Sejměte závaží 1 a položte závaží 2.

 Po zobrazení ukazatele stabilizace a zvukovém

signálu se zobrazí indikace LoAd 3―; sejměte
závaží 2 a položte závaží 3.

 Po zobrazení ukazatele stabilizace a zvukovém

signálu se zobrazí indikace „LoAd 4―; sejměte
závaží 3 a položte závaží 4.

 Po položení závaží 4 se opět zobrazí indikace

„LoAd 0―.

 Sejměte závaží 4, opět se zobrazí indikace

„LoAd 4―.

 Opět položte závaží 4.

 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál, zobrazí se indikace
LoAd 3―.

 Sejměte závaží 4 a položte závaží 3.

 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál, zobrazí se indikace
„LoAd 2―.

 Sejměte závaží 3 a položte závaží 2.

 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál, zobrazí se indikace
„LoAd 1―.

 Sejměte závaží 2 a položte závaží 1.

 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál.

 Zobrazí se indikace „LoAd 0―.

 Sejměte závaží 1.

 Po zobrazení ukazatele stabilizace a zvukovém

signálu probíhá autodiagnostika váhy. Tímto je
linearita ukončena.

PFB-BA-cz-1322 18

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

. Během

autodiagnostiky váhy tak dlouho stlačujte
tlačítko , až se zobrazí indikace „F1 Unt―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „tECH―.

V případě modelů vhodných pro úřední ověření stiskněte tlačítko justování

na spodní straně váhy!

 Stiskněte tlačítko , zobrazí se indikace „Pin―.

 Postupně stiskněte tlačítka , a ,

zobrazí se indikace „P1 Lin―.

 Opět stiskněte tlačítko , opět se zobrazí

indikace „Pin―.

 Postupně stiskněte tlačítka , a ,

zobrazí se indikace „LoAd 0―; následně se
zobrazí ukazatel stabilizace, zazní zvukový
signál a zobrazí se indikace „LoAd 1―.

 Položte závaží 1 (viz tabulka, kap. 6.8.1).

 Počkejte, až se zobrazí ukazatel stabilizace a

zazní zvukový signál.

 Zobrazí se indikace „LoAd 2―.
 Sejměte závaží 1 a položte závaží 2.

 Po zobrazení ukazatele stabilizace a zvukovém

signálu se zobrazí indikace „LoAd 3―; sejměte
závaží 2 a položte závaží 3.

 Po zobrazení ukazatele stabilizace a zvukovém

signálu probíhá autodiagnostika váhy. Během
autodiagnostiky sejměte závaží. Váha se přepne

zpět do režimu vážení. Tímto je linearita
ukončena.

6.8.2 Linearita modelů nevhodných pro úřední ověření (s nízkým rozlišením)
a modelů vhodných pro úřední ověření

19 PFB-BA-cz-1322

Max.

Hmotnost 1

Hmotnost 2

Hmotnost 3

Hmotnost 4

120°g

30°g

60°g

90°g

120°g

200°g

50°g

100°g

150°g

200°g

300°g

50°g

100°g

200°g

300°g

1200°g

300°g

600°g

900°g

1200°g

2000°g

500°g

1000°g

1500°g

2000°g

3000°g

0,5°kg

1°kg

2°kg

3°kg

6000°g

1°kg

2°kg

4°kg

6°kg

Max.

Load 0

Load 1

(hmotnost 1)

Load 2

(hmotnost 2)

Load 3

(hmotnost 3)

600°g

0°g

200°g

400°g

600°g

6000°g

0°g

2000°g

4000°g

6000°g

6.8.3 Tabulka bodů linearity

Modely nevhodné pro úřední ověření:

Modely PFB-M:

PFB-BA-cz-1322 20

Úřední ověření vah je neplatné bez plomb.

V případě vah se schválením typu umístěné plomby informují o tom, že váhu

může otevírat a udržovat pouze zaškolený a specializovaný personál. Zničení
plomb se rovná ztrátě platnosti úředního ověření. Dodržujte celostátní zákony

a předpisy. V Německu se vyžaduje opětovné úřední ověření.

6.9 Úřední ověření

Všeobecné informace:

V souladu se směrnicí 90/384/EHS nebo 2009/23/ES musí být váhy úředně ověřeny,
pokud se používají následujícím způsobem (rozsah stanovený zákonem):

a) v obchodním obratu, když se cena zboží určuje vážením;
b) při výrobě léků v lékárnách, jakož i analýzách ve zdravotnických a

farmaceutických laboratořích;
c) pro úřední účely;
d) při výrobě hotových obalů.

V případě pochybností se obraťte na místní Úřad pro míry a váhy.
Pokyny týkající se úředního ověření:

Váhy označené v technických údajích jako vhodné pro úřední ověření mají schválení
typu platné na území EU. Pokud se má váha používat ve výše popsaném rozsahu

vyžadujícím úřední ověření, tehdy musí být její úřední ověření obnovováno.
Opětovné úřední ověření váhy probíhá v souladu s platnými předpisy v daném státě.
Např. v Německu doba platnosti úředního ověření vah činí zpravidla 2 roky.
Dodržujte právní předpisy platné ve státě používání!

21 PFB-BA-cz-1322

Umístění plomb a tlačítka justování:

1. Tlačítko justování

2. Záklopka z umělé hmoty pro zakrytí tlačítka justování

3. Záruční plomba

4. Záruční plomba

PFB-BA-cz-1322 22

Druhý displej je vhodný pouze pro připojování vah firmy KERN.

Nastavení režimu prodeje: nastavení „SALE Y“ = 6000 e

Funkce sčítání není dostupná.
Je dostupná pouze váhová jednotka „gram―.

 Zapněte váhu s použitím tlačítka

ON

OFF

. Během

provádění autodiagnostiky váhou tak dlouho

stlačujte tlačítko , až se zobrazí indikace

„F1 Unt―.

 Tak často stlačujte tlačítko , až se zobrazí

indikace „SALE n―.

Stiskněte tlačítko justování na spodní straně váhy!

 Stiskněte tlačítko .

 Stiskněte tlačítko , zobrazí se indikace

„SALE Y―.

 Nastavení potvrďte stisknutím tlačítka .

Váha se automaticky přepne do režimu vážení, a
rozsah vážení bude tímto omezen na max. 6000 e.

6.10 Provoz s druhým displejem PFB-A08 na veřejných prodejních místech

Za účelem použití na veřejných prodejních místech se vyžaduje provozní režim
s druhým displejem.
Tento provozní režim je modelů PFB 600-1M a PFB 6000-0M již dostupný
(PFB-A08).

Za účelem konfigurace postupujte následujícím způsobem:

Nejprve proveďte na váze následující nastavení:

Vyberte v menu položku „F3 Noc― a nastavte možnost nepřetržitého tisku

údajů „P Cont―.

Dále nastavte rychlost přenosu na „9600―.

23 PFB-BA-cz-1322

Vypnutí režimu prodeje: nastavení „SALE n“ = 6000 e nebo 60000 d

Funkce sčítání je dostupná.
Jsou dostupné váhové jednotky „gram― a „karát―.

 Zapněte váhu s použitím tlačítka

ON

OFF

. Během

provádění autodiagnostiky váhou tak dlouho

stlačujte tlačítko , až se zobrazí indikace

„F1 Unt―.

 Tak často stlačujte tlačítko , až se zobrazí

indikace „SALE n―.

Stiskněte tlačítko justování na spodní straně váhy!

 (Pokud se indikace „SALE n― nezobrazí,

stiskněte tlačítko .)

 Nastavení potvrďte stisknutím tlačítka .

Váha se automaticky přepne do režimu vážení, a

rozsah vážení bude tímto omezen na 6000 e nebo

60000 d.

 Připojte druhý displej k váze pomocí dodaného připojovacího kabelu.
 Nyní je možné ovládat váhu pomocí druhého displeje:

Zapnutí nebo vypnutí pouze druhého displeje s použitím tlačítka .

Nulování druhého displeje a váhy s použitím tlačítka .

Tárování druhého displeje a váhy s použitím tlačítka .

PFB-BA-cz-1322 24

Tlačítko

Označení

Jedno stisknutí a opětovné uvolnění

ON

OFF

[ON/OFF]

 Zapínání/vypínání

[ZERO]

 Nulování ukazatele hmotnosti
 V menu aktivace aktuálního prvku
 Při nastavování váhových jednotek (menu

„F UNIT―): přechod k další jednotce

[TARE]

 Tárování

[%]

 Vyvolání funkce %
 V režimu označování procenta zpět do režimu

vážení

 Pouze funkce %

[PCS]

 Vyvolání režimu počítání kusů
 V režimu počítání kusů zpět do režimu vážení

[MODE]

 Přepínání váhových jednotek
 Při přepínání váhových jednotek (menu

„F UNIT―): zapínání/vypínání váhové jednotky

 Počítání nahoru v režimu počítání kusů
 Výběr menu a rolování položek menu shora

dolů

 Změna přesnosti načtení

[PRINT/ESC]

 Tisk výsledků vážení
 Opuštění menu (zpět do režimu vážení)

7. Ovládací prvky

7.1. Přehled klávesnice
Popis tlačítek:

25 PFB-BA-cz-1322

7.2. Přehled displeje

Indikace

Popis

g

Gram

kg

Kilogram

0

Ukazatel nulové hodnoty

T

Tárování

ο

Ukazatel stabilizace

Pcs

Ukazatel režimu počítání kusů

%

Ukazatel režimu procentního vážení

Ukazatel režimu vážení s tolerancí

mom

Momme

CAL

Ukazatel justování, indikuje proces justování

Sloupkový ukazatel

Ukazatel
váhové jednotky

(g) Gram
(ct) Karát
(oz) Unce
(ozt) Trojská unce
(dwt) Pennyweight
(tl.h) Tael (Tajwan)
(t.lt) Tael (Hongkong)
(t) Tola

U modelů PFB-M dostupný pouze

„g―.

0

F

PFB-BA-cz-1322 26

8. Provoz

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí indikace „0.0―.

 Pokud se na váze i přes odtíženou vážní misku

nezobrazuje přesně hodnota „0.0―, stiskněte
tlačítko .

Zahájí to nulování váhy (nastavování na „0―).

 Položte vážený materiál.

Počkejte, až se zobrazí ukazatel stabilizace [ ].
Přečtěte výsledek vážení.

 Abyste váhu na okamžik vypnuli, stiskněte

tlačítko

ON

OFF

.

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí indikace „0.0―.

(příklad)

 Pokud se na váze i přes odtíženou vážní misku

nezobrazuje přesně hodnota „0.0―, stiskněte
tlačítko .

Zahájí to nulování váhy (nastavování na „0―).

 Položte vážený materiál.

Počkejte, až se zobrazí ukazatel stabilizace [ ].
Přečtěte výsledek vážení.

 Abyste váhu na okamžik vypnuli, stiskněte

tlačítko

ON

OFF

.

8.1. Zjednodušené vážení

8.1.1 Modely nevhodné pro úřední ověření

8.1.2 Modely PFB-M

27 PFB-BA-cz-1322

8.2. Tárování

Indikace váhy

Obsluha

 Postavte vážní nádobu.

Zobrazí se hmotnost postavené nádoby.

 Stiskněte tlačítko , zobrazí se nulový ukazatel.

Zobrazí se piktogram

T

.

Piktogram

O

zhasne.

Hmotnost nádoby se uloží do paměti váhy.

 Vložte vážený materiál do vážní nádoby.

Zobrazí se hmotnost netto váženého materiálu.

 Po sejmutí vážní nádoby se její hmotnost zobrazuje

jako záporná indikace.

 Hmotnost táry bude zapamatována až do jejího

smazání. Za tímto účelem odtižte váhu a stiskněte
tlačítko . Zobrazí se nulový ukazatel,

piktogram

T

zhasne a opět se zobrazí

piktogram

O

.

Vlastní hmotnost libovolné nádoby používané pro vážení můžete vytárovat stisknutím

tlačítka, díky čemuž se bude během dalších procesů vážení zobrazovat hmotnost
netto váženého materiálu.

8.2.1 Modely nevhodné pro úřední ověření

PFB-BA-cz-1322 28

Indikace váhy

Obsluha

(příklad)

 Postavte vážní nádobu.

Zobrazí se hmotnost postavené nádoby.

 Stiskněte tlačítko , zobrazí se nulový ukazatel.

Zobrazí se piktogram NET.
Piktogram

O

zhasne.

Hmotnost nádoby se uloží do paměti váhy.

 Vložte vážený materiál do vážní nádoby.

Zobrazí se hmotnost netto váženého materiálu.

 Po sejmutí vážní nádoby se její hmotnost zobrazuje

jako záporná indikace.

 Hmotnost táry bude zapamatována až do jejího

smazání. Za tímto účelem odtižte váhu a stiskněte
tlačítko . Zobrazí se nulový ukazatel,

piktogram NET zhasne a opět se zobrazí
piktogram

O

.

8.2.2 Modely PFB-M

29 PFB-BA-cz-1322

8.3. Počítání kusů

Čím větší počet referenčních kusů, tím přesnější počítání.

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí ukazatel „0.0―.

 Stiskněte tlačítko .

Zobrazí se počet referenčních kusů „10―.

Vícenásobné stisknutí tlačítka umožňuje
nastavit počet referenčních kusů 10, 20, 50, 100,

200.

 Na váhu položte takový počet počítaných předmětů,

jaký je vyžadován shodně s nastaveným počtem
referenčních kusů.

 Potvrďte stisknutím tlačítka .

(przykład)

Váha se nachází v režimu počítání kusů a počítá
všechny předměty, které se nacházejí na vážní desce.

 Stiskněte tlačítko .

Váha se nachází v režimu počítání kusů a zobrazuje
hmotnost počítaných předmětů.

 Odstraňte počítané předměty.
 Stiskněte tlačítko , váha se přepne zpět do

režimu vážení.

Dříve než budete mocí počítat předměty pomocí váhy, určete průměrnou hmotnost
kusu (takzvanou referenční hodnotu). Za tímto účelem položte určený počet
počítaných předmětů. Následuje určení celkové hmotnosti a její dělení počtem
předmětů (takzvaný počet referenčních kusů). Následně na základě vypočítané
průměrné hmotnosti kusu se provádí počítání.

8.3.1 Modely nevhodné pro úřední ověření

PFB-BA-cz-1322 30

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí ukazatel „0.0―.

 Stiskněte tlačítko .

Zobrazí se počet referenčních kusů „10―.

Vícenásobné stisknutí tlačítka umožňuje
nastavit počet referenčních kusů 10, 20, 50, 100,

200.

(przykład)

 Na váhu položte takový počet počítaných předmětů,

jaký je vyžadován shodně s nastaveným počtem
referenčních kusů.

 Potvrďte stisknutím tlačítka .
Váha se nachází v režimu počítání kusů a počítá

všechny předměty, které se nacházejí na vážní desce.

 Stiskněte tlačítko .

Váha se nachází v režimu vážení a zobrazuje
hmotnost počítaných předmětů.

 Odstraňte počítané předměty.
 Stiskněte tlačítko , váha se přepne zpět do

režimu vážení.

8.3.2 Modele PFB-M

31 PFB-BA-cz-1322

8.4. Sčítání

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

. Během
autodiagnostiky váhy stiskněte tlačítko . Zobrazí

se indikace „F1 Unt―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „F4 ACC―.

 Stiskněte tlačítko , zobrazí se indikace

„ACC oFF―.

 S použitím tlačítka vyberte nastavení „ACC on―.

 Potvrďte s pomocí tlačítka a stisknutím tlačítka

„Print― se vraťte zpět do režimu vážení.

(příklad)

Položte první vzorek.
Zobrazí se hmotnost prvního vzorku.

 Stiskněte tlačítko .

Na okamžik se zobrazí indikace „ACC 1―, potom se
opět zobrazí hmotnost prvního vzorku.

(příklad)

 Sejměte první vzorek.
 Položte druhý vzorek.

Zobrazí se hmotnost druhého vzorku.

 Stiskněte tlačítko .

Na okamžik se zobrazí indikace „ACC 2―.

Používá se pro navažování směsi několika složek do jedné tárovací nádoby a na
závěr se vyžaduje pro kontrolu celkové hmotnosti všech navážených složek.

8.4.1 Modely nevhodné pro úřední ověření

PFB-BA-cz-1322 32

Potom se po dobu 2 sekund zobrazí součet hmotností
obou vzorků a poté se opět zobrazí hmotnost druhého
vzorku.

S dalšími vzorky postupujte dle výše popsaného způsobu.

Abyste zobrazili celkovou hmotnost vzorků, sejměte vzorky z vážní desky, počkejte,
až se zobrazí nulový ukazatel a stiskněte tlačítko . Na okamžik se zobrazí počet

vážení a celková hmotnost vzorků.

Funkce sčítání v režimu prodeje není dostupná.
Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.

Počkejte, až se zobrazí ukazatel „0.0―.

(przykład)

 Položte první vzorek.
 Zobrazí se hmotnost prvního vzorku.



 Stiskněte tlačítko , na okamžik se zobrazí

indikace „ACC 1―, potom se opět zobrazí hmotnost
vzorku, která byla zapamatována.

 Sejměte první vzorek a položte druhý.

Zobrazí se hmotnost druhého vzorku.

8.4.2 Modely PFB-M

33 PFB-BA-cz-1322





 Stiskněte tlačítko , na okamžik se zobrazí

indikace „ACC 2―, potom se na okamžik zobrazí
celková hmotnost a opět se zobrazí hmotnost

druhého vzorku, která byla také zapamatována.

S dalšími vzorky postupujte dle výše popsaného způsobu.

Abyste zobrazili celkovou hmotnost vzorků, sejměte vzorky z vážní desky, počkejte,
až se zobrazí nulový ukazatel a stiskněte tlačítko . Na okamžik se zobrazí počet

vážení a celková hmotnost vzorků.

Abyste smazali zapamatovanou hodnotu, stiskněte tlačítko a
během zobrazování celkové hmotnosti vzorků stiskněte tlačítko ,

váha se opět přepne na indikaci „0.0 g“.

Ve 2 níže uvedených bodech jsou představena omezení procesu
sčítání:

1. max. 99 sčítání,

2. počet zobrazovaných položek.

PFB-BA-cz-1322 34

8.5 Procentní vážení

Indikace váhy

Obsluha

Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí ukazatel „0.0―.

 Na vážní desku položte referenční hmotnost

odpovídající hodnotě 100 %.

 Stiskněte tlačítko .

Na displeji se zobrazí indikace „100.00 %―.

 Sejměte referenční hmotnost.

Opět se zobrazí indikace „0.0%―.

 Položte ověřovaný předmět.

Na displeji se zobrazí procentní hodnota ověřovaného
předmětu ve vztahu k referenční hmotnosti.

 Abyste se vrátili do režimu vážení, opět stiskněte

tlačítko .

Procentní vážení umožňuje zobrazovat hmotnost v procentech ve vztahu k referenční

hmotnosti.

8.5.1 Modely nevhodné pro úřední ověření

35 PFB-BA-cz-1322

Indikace váhy

Obsluha

Zapněte váhu s použitím tlačítka

ON

OFF

.
Probíhá autodiagnostika váhy.
Počkejte, až se zobrazí ukazatel „0.0―.

 Na vážní desku položte referenční hmotnost

odpovídající hodnotě 100 %.

(příklad)

 Stiskněte tlačítko .

Na displeji se zobrazí indikace „100.00%―.

 Sejměte referenční hmotnost.

Opět se zobrazí indikace „0.0%―.

 Položte ověřovaný předmět.

Na displeji se zobrazí procentní hodnota ověřovaného
předmětu ve vztahu k referenční hmotnosti.

 Abyste se vrátili do režimu vážení, opět stiskněte

tlačítko .

8.5.2 Modely PFB-M

PFB-BA-cz-1322 36

Tlačítko

Směr v menu

Popis

Výběr menu a rolování položek menu shora dolů

Výběr aktuálního prvku

Opuštění aktuálního prvku, zpět do režimu vážení

Indikace váhy

Obsluha

Výběr váhové jednotky

Podsvícení zapnuto/auto/vypnuto

EL on: Podsvícení zapnuto
EL Au: Podsvícení je zapnuto automaticky
EL off: Podsvícení vypnuto

9 Menu

9.1 Položky menu

Menu umožňuje zadat 8 různých nastavení a provádět justování.

9.2 Vyvolání menu

Menu se vyvolává stisknutím tlačítka , když váha provádí autodiagnostiku. Na
displeji se zobrazí indikace „F1 UNT―.

9.3 Navigace v menu

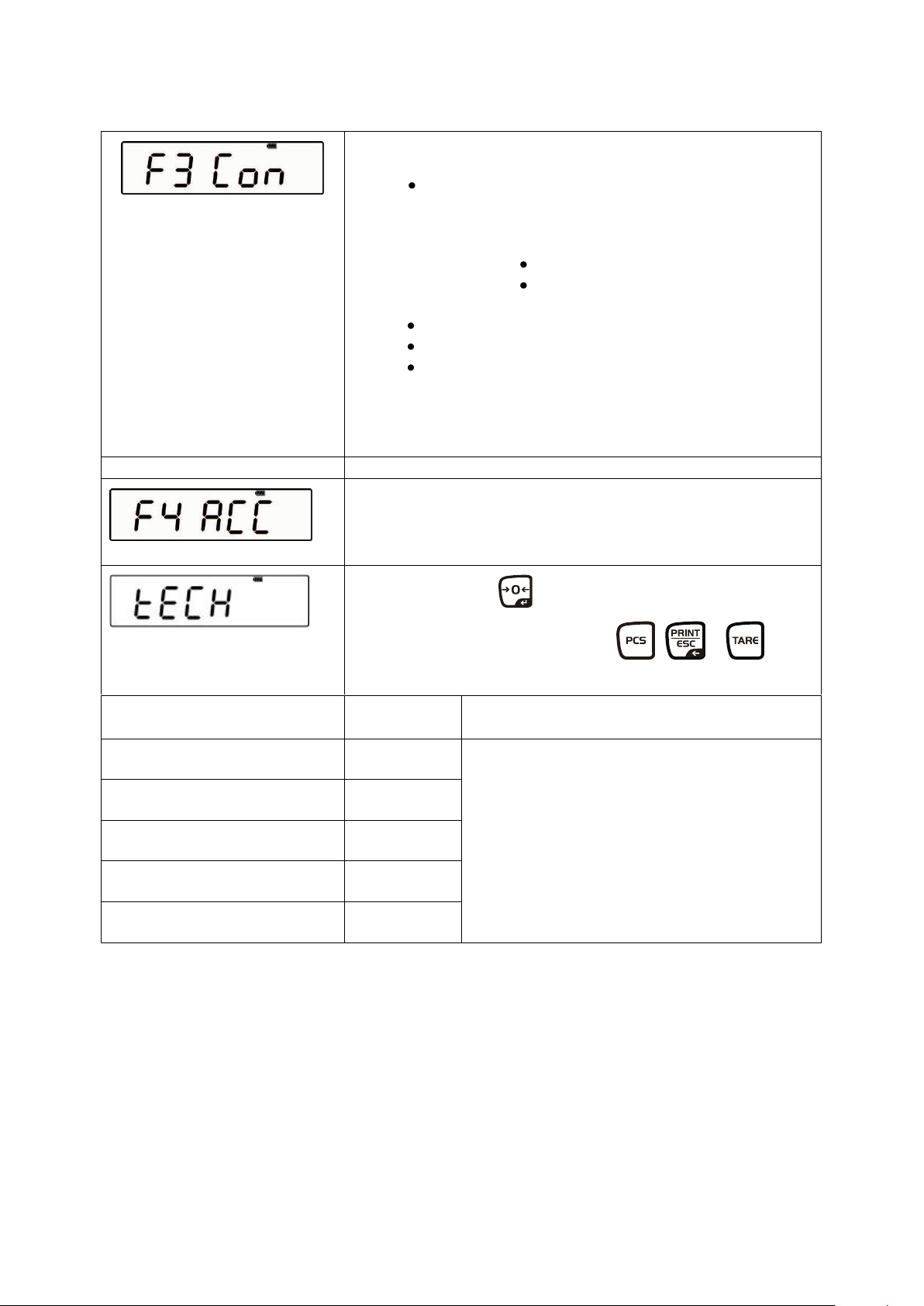

9.4 Přehled menu – modely nevhodné pro úřední ověření

37 PFB-BA-cz-1322

Rozhraní RS-232

S 232:

P Prt: Připojení k tiskárně

 b XXXX: Rychlost přenosu vybírána z

hodnot 9600, 600, 1200, 2400, 4800

 LP-50: Nedoloženo

EnG: Výběr jazyka anglického
Chi: Výběr jazyka čínského

 tP: Standardní nastavení tiskárny
P Cont: Nepřetržitý tisk dat
P AUto: Automatický tisk
P ASk: Tisk dat pomocí příkazů z dálkového

ovládání

S USb: Nedoloženo

Sčítání (viz kap. 8.4):

 ACC of: Sčítání vypnuto
 ACC on: Sčítání zapnuto

Stiskněte tlačítko .

Pin: Postupně stiskněte tlačítka , a ,
zobrazí se indikace „P1 Lin―.

P1 Lin

Linearita
(viz kap. 6.8)

P2 CAL

Nedoloženo

P3 Cont

P4 AZn

P5 GrA

P6 CAP

PFB-BA-cz-1322 38

Indikace váhy

Obsluha

Nedostupné

Podsvícení zapnuto/auto/vypnuto

EL on: Podsvícení zapnuto
EL Au: Podsvícení je zapnuto automaticky
EL off: Podsvícení vypnuto

Rozhraní RS-232
S 232:

P Prt: Připojení k tiskárně

 b XXXX: Rychlost přenosu vybírána z

hodnot 9600, 600, 1200, 2400, 4800

 LP-50: Nedoloženo

EnG: Výběr jazyka anglického
Chi: Výběr jazyka čínského

 tP: Standardní nastavení tiskárny
P Cont: Nepřetržitý tisk dat
P AUto: Automatický tisk
Wireless
P ASk: Tisk dat pomocí příkazů z dálkového

ovládání

S USb: Nedoloženo

SALE n: Druhý displej

Stiskněte tlačítko justování!

SALE Y: Režim prodeje aktivní (6000 e)
SALE n: Režim prodeje neaktivní (6000 e nebo

60000 d)

Stiskněte tlačítko justování!

Stiskněte tlačítko .
Pin: Postupně stiskněte tlačítka , a ,

zobrazí se indikace „P1 Lin―.

9.5 Přehled menu – modely PFB-M

39 PFB-BA-cz-1322

P1 Lin

Linearita
(viz kap. 6.8)

P2 CAL

Nedoloženo

P3 Cont

P4 AZn

P5 GrA

P6 CAP

P7 SPd

P8 5-t

Funkce „Multi-Tare―:

St on: Funkce „Multi-Tare―

zapnuta

St oFF: Funkce „Multi-Tare―

vypnuta

PFB-BA-cz-1322 40

9.6 Nastavení v menu

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.

Během autodiagnostiky váhy stiskněte tlačítko .

Zobrazí se indikace „F1 Unt―.

(příklad)

 Stiskněte tlačítko .
Váhová jednotka je zapnuta nebo vypnuta.
 Zapněte nebo vypněte váhovou jednotku stisknutím

tlačítka .

 Přejděte k následující jednotce stisknutím

tlačítka .

9.6.1 Přepínání váhových jednotek (Unit) (modely nevhodné pro úřední
ověření)

Váhové jednotky se zapínají nebo vypínají pomocí menu.

Aktivace funkce:

Přepínání váhových jednotek:

Stisknutí tlačítka v režimu vážení umožňuje přepínat mezi aktivními jednotkami.

41 PFB-BA-cz-1322

9.6.2 Podsvícení displeje

Indikace váhy

Obsluha

nebo

(modely PFB-M)

 Zapněte váhu s použitím tlačítka

ON

OFF

.

Během autodiagnostiky váhy stiskněte tlačítko .

Zobrazí se indikace „F1 Unt―.

 Stiskněte tlačítko .
Zobrazí se indikace „F2 bL―.

(příklad)

 Stiskněte tlačítko .
Zobrazí se indikace „EL on― nebo „EL off― nebo

„EL AU―.

 Přepněte mezi třemi nastaveními stisknutím

tlačítka .

 Aktivujte zobrazené nastavení stisknutím

tlačítka .

Indikace

Nastavení

Funkce

„EL on“

Podsvícení zapnuto

Kontrastní indikace, kterou lze přečíst
také ve tmě

„EL off“

Podsvícení vypnuto

Úspora akumulátoru

„EL AU“

Podsvícení se vypíná
automaticky po uplynutí 10 s
od dosažení stabilní hodnoty
vážení

Úspora akumulátoru

Podsvícení displeje lze zapnout nebo vypnout pomocí menu.
Za tímto účelem postupujte následujícím způsobem:

PFB-BA-cz-1322 42

Indikace váhy

Obsluha

 Zapněte váhu s použitím tlačítka

ON

OFF

.

Během autodiagnostiky váhy stiskněte tlačítko .

Zobrazí se indikace „F1 Unt―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „tECH―.

Stiskněte tlačítko justování!

 Stiskněte tlačítko , zobrazí se indikace „Pin―.

 Zadejte heslo postupným stisknutím tlačítek ,

a , zobrazí se indikace „P1 Lin―.

 Tak dlouho stlačujte tlačítko , až se zobrazí

indikace „P8 5-t―.

 Stiskněte tlačítko , zobrazí se indikace „St on―

(pokud se indikace „St on― nezobrazí, stiskněte
tlačítko .

 Opět stiskněte tlačítko , funkce „Multi-Tare― je

nyní aktivní.

 Zpět do režimu vážení stisknutím tlačítka .

9.6.3 Funkce „Multi-Tare“ (pouze modely PFB-M)

Váhu můžete tárovat vícekrát. Za tímto účelem zadejte v menu následující nastavení:

43 PFB-BA-cz-1322

Pin 2 – vstup
Pin 3 – výstup
Pin 5 – uzemnění

10 Výstup dat RS 232

Rozhraní RS 232C umožňuje tisk údajů o vážení.
Za účelem zajištění komunikace mezi váhou a tiskárnou musí být splněny následující

podmínky:

Váhu propojte s rozhraním tiskárny pomocí příslušného kabelu. Bezporuchový

provoz je zajištěn pouze s příslušným kabelem pro rozhraní firmy KERN.

Parametry komunikace (rychlost přenosu, bity, parita) váhy a tiskárny musí být

shodné.

10.1 Technické údaje

Zásuvka 9pinový miniaturní konektor D-sub
Rychlost přenosu 9600
Parita 8 bitů, chybí parita

10.2 Poloha pinů výstupní zásuvky váhy

5 1

9 6

PFB-BA-cz-1322 44

G:

8,65 g

Hmotnost brutto

PCS:

10 pcs

Počet referenčních kusů

UW:

0,861 g

Jednotková hmotnost

G:

8,61 g

Hmotnost brutto

1:

35.07 g N

První vážení

2:

8.62 g N

Druhé vážení

3:

8.00 g N

Třetí vážení

1-3:

51.69 g C

Součet všech jednotlivých

vážení

PERC:

30,19 %

Hodnota hmotnosti v
procentech

Pamatujte, že pomocí rozhraní nelze tisknout (přenášet) záporné

hodnoty!

,

-/U k g CR

LF

10.3 Režim tiskárny – příklady výtisků
Standardní tisk údajů o vážení

Tisk počtu kusů

Tisk sčítání

Tisk procent

10.4 Nepřetržitý tisk údajů

-Řádek 1. záhlaví- - Řádek 2. záhlaví- -- Údaje o vážení -- Váhová jednotka

Značka konce

Řádek 1. záhlaví: ST=stabilní, US=nestabilní
Řádek 2. záhlaví: NT=netto, GS=brutto

45 PFB-BA-cz-1322

T

Funkce:

Tárování váhy

Z

Funkce:

Nulování váhy

W

Funkce:

Pomocí rozhraní RS 232 se zasílá (stabilní nebo
nestabilní) vážená hodnota hmotnosti.

S

Funkce:

Pomocí rozhraní RS 232 se zasílá stabilní, vážená
hodnota hmotnosti.

P

Funkce:

V režimu počítání se zobrazuje počet počítaných předmětů

v „Pcs―.

Err 3

Nesprávné kalibrační závaží

Položte správné kalibrační závaží
(viz kap. 1 „Technické údaje―).

Err 4

Překročení nulového rozsahu

Sejměte zatížení a vynulujte váhu

stisknutím tlačítka .

Err 5

Chyba klávesnice

Nesprávné zadání údajů.

Err 6

Chyba elektronického systému

Váhu vypněte a opět ji zapněte.
Pokud chybová zpráva nadále
trvá, kontaktujte obchodního
zástupce.

Přepravní pojistka

Odstraňte přepravní pojistku.

10.5 Příkazy z dálkového ovládání

Příkazy z dálkového ovládání zasílá jednotka dálkového ovládání do váhy ve formě
kódu ASCII. Váha po přijetí příkazu odesílá následující údaje.

11 Chybové zprávy

PFB-BA-cz-1322 46

12 Údržba, udržování ve způsobilém stavu, zužitkování

12.1 Čištění

Před zahájením čištění odpojte zařízení od zdroje napájení.

Nepoužívejte žádné agresivní čisticí prostředky (rozpouštědla atp.), zařízení čistěte
pouze hadříkem a jemným mýdlovým louhem. Přitom dávejte pozor, aby tekutina

nepronikla do zařízení. Utřete do sucha měkkým hadříkem.
Volné zbytky vzorků/prášku opatrně odstraňte štětcem nebo ručním vysavačem.

Rozsypaný vážený materiál ihned odstraňte.

12.2 Údržba, udržování ve způsobilém stavu

Zařízení mohou obsluhovat a udržovat pouze servisní technici zaškolení a oprávněni

firmou KERN.
Před otevřením odpojte zařízení od sítě.

12.3 Zužitkování

Zužitkování obalu a zařízení proveďte v souladu s celostátními nebo místními
předpisy,které platí v místě provozu zařízení.

47 PFB-BA-cz-1322

Závada

Možná příčina

Ukazatel hmotnosti nesvítí.

Váha není zapnutá.
Přerušené připojení k síti (nepřipojený/poškozený

napájecí kabel).
Výpadek napětí sítě.
Nesprávně vložené nebo vybité

baterie/akumulátory.
Chybí baterie/akumulátory.

Ukazatel hmotnosti se
neustále mění.

Průvan / pohyby vzduchu.
Vibrace stolu/podkladu.
Vážní deska má kontakt s cizími předměty.
Elektromagnetická pole / statické výboje (vyberte

jiné místo pro postavení váhy – pokud je to možné,

vypněte zařízení způsobující poruchy).

Výsledek vážení je zřejmě

chybný.

Ukazatel váhy není vynulován.
Nesprávné justování.
Teplota silně kolísá.
Nedodržená stanovená doba zahřívání.
Elektromagnetická pole / statické výboje (vyberte

jiné místo pro postavení váhy – pokud je to možné,

vypněte zařízení způsobující poruchy).

13 Nápověda v případě drobných závad

V případě závad během programu váhu na okamžik vypněte a odpojte od sítě.
Potom proces vážení začněte znovu.

Nápověda:

V případě zobrazení jiných chybových zpráv váhu vypněte a opět zapněte. Pokud

chybová zpráva nadále trvá, informujte výrobce.

PFB-BA-cz-1322 48
