Installationsanleitung

D

Relais-Ausgang

Installation Instructions

GB

Relay exit

Notice d’Installation

F

Sortie relais

Manual de Instalación

E

Salida de relais

Istruzioni per l’installazione

I

Uscitá su relé

Seite 2

Page 9

Page 16

Página 23

Pagina 30

KERN PES-A02

Version 1.0 03/2006

PES-A02-IA-defsi-0610

D

KERN PES-A02

Version 1.0 03/2006

Installationsanleitung
Relais-Ausgang

Inhaltsverzeichnis

1 Installation_____________________________________________________ 3
2 Spezifikation ___________________________________________________ 5

2.1 Pinbelegung des Waagenausgangssteckers D-SUB25P _________________ 5

2.2 Relais-Kontakt ___________________________________________________ 6

2.3 Schaltungsarten __________________________________________________ 6

2.4 Schaltung Optokoppler ____________________________________________ 6

2.5 Relais-Eingang (Beispiel)___________________________________________ 6

3 Menü-Einstellungen _____________________________________________ 7
4 Betrieb ________________________________________________________ 8

2 PES-A02-IA-defsi-0610

1 Installation

1. Waage vom Netz trennen, Gehäuse öffnen

2. Hintere Abdeckung wegklicken und Relais-Ausgang positionieren (siehe Bild)

3. Relais-Ausgang mit den zwei Schrauben (M3 x 10, im Lieferumfang enthalten)
fixieren

4. Anzeigeplatine durch Lösen der vier Schrauben (siehe Bild) entfernen

Schrauben

lösen

Position Relais-Ausgang

Anschluss CN 7
25 polig

5. Kabelanschluss mit Anzeigeplatine (Anschluss CN7) verbinden

PES-A02-IA-defsi-0610 3

Anzeigeplatine entfernen

6. „RELAY“-Aufkleber anbringen

4 PES-A02-IA-defsi-0610

2 Spezifikation

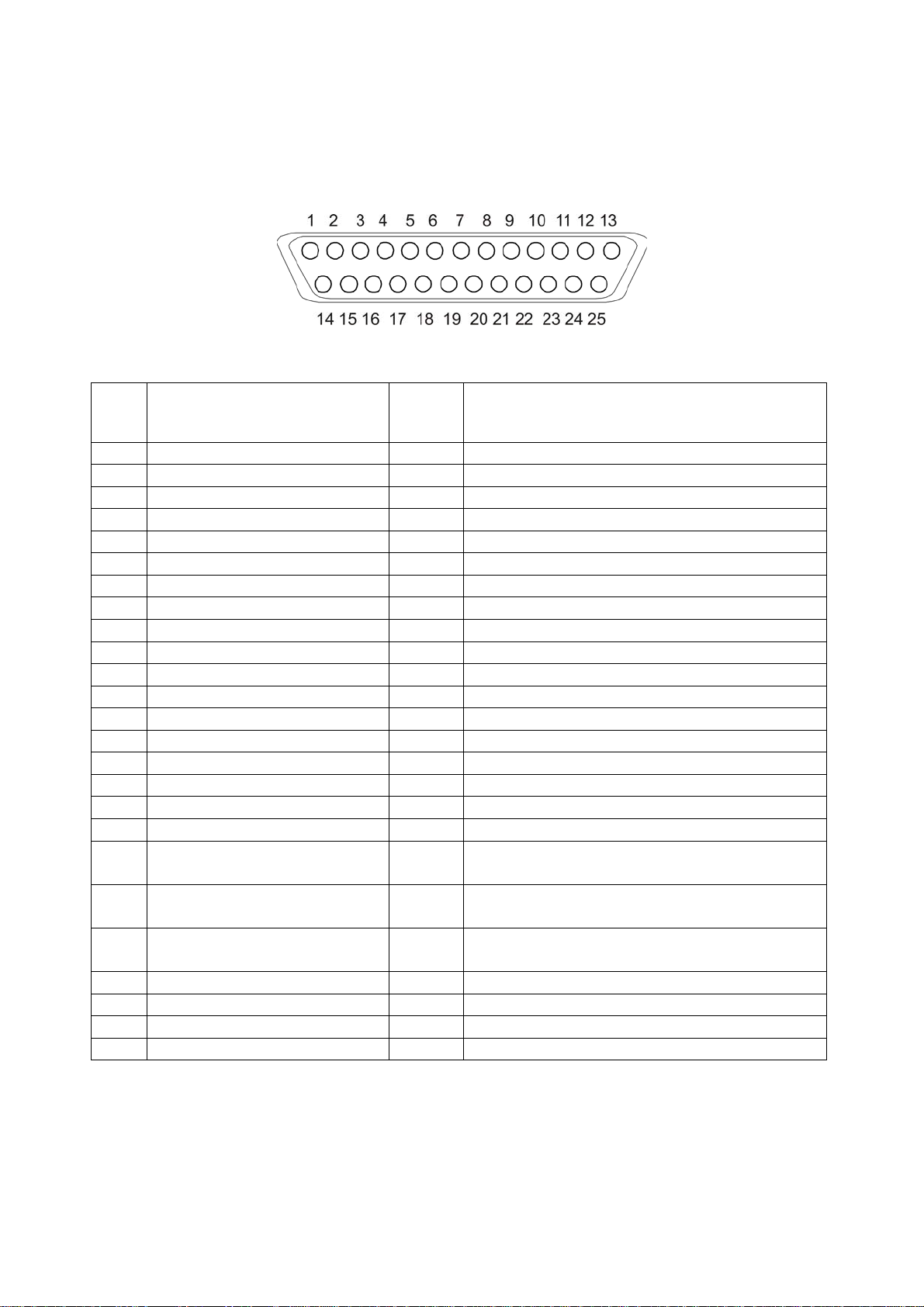

2.1 Pinbelegung des Waagenausgangssteckers D-SUB25P

PIN Signal

Input/

output

Funktion

1 1. Grenze (LOW) NO Output ON, wenn 1. Grenze (LOW) erreicht
2 1. Grenze (LOW) NC Output OFF, wenn 1. Grenze (LOW) erreicht
3 1. Grenze (LOW) COM - Gemeinsamer Kontakt 1. Grenze (LOW)
4 2. Grenze (OK) NO Output ON, wenn 2. Grenze (OK) erreicht
5 2. Grenze (OK) NC Output OFF, wenn 2. Grenze (OK) erreicht
6 2. Grenze (OK) COM - Gemeinsamer Kontakt 2. Grenze (OK)
7 3. Grenze (HIGH) NO Output ON, wenn 3. Grenze (HIGH) erreicht
8 3. Grenze (HIGH) NC Output OFF, wenn 3. Grenze (HIGH) erreicht

9 3. Grenze (HIGH) COM - Gemeinsamer Kontakt 3. Grenze (HIGH)
10 4. Grenze NO Output ON, wenn 4. Grenze erreicht
11 4. Grenze NC Output OFF, wenn 4. Grenze erreicht
12 4. Grenze COM - Gemeinsamer Kontakt 4. Grenze
13 5. Grenze NO Output ON, wenn 5. Grenze erreicht
14 5. Grenze NC Output OFF, wenn 5. Grenze erreicht
15 5. Grenze COM - Gemeinsamer Kontakt 5. Grenze
16 ERR NO Output ON bei Fehlermeldung
17 ERR NC Output OFF bei Fehlermeldung
18 ERR COM - ERR gemeinsamer Kontakt
19 Während Messung NO Output ON, wenn Messwert 5 mal größer als

Ablesbarkeit

20 Während Messung NC Output OFF, wenn Messwert 5 mal größer als

Ablesbarkeit
21 Während Messung COM - Gemeinsamer Kontakt während Messung
22 Akustisches Signal NO Output On bei akustischem Signal
23 Akustisches Signal COM - Gemeinsamer Kontakt bei akustischem

Signal
24 Externes Signal (+) Input Kontakt für Ausgabesteuerung (+)
25 Externes Signal (-) Input Kontakt für Ausgabesteuerung (-)

PES-A02-IA-defsi-0610 5

2.2 Relais-Kontakt

2.3 Schaltungsarten

NO

Technische Daten:

AC 125 V/0.5A

NC

DC 30V/1A

COM

2.4 Schaltung Optokoppler

Optokoppler

2.5 Relais-Eingang (Beispiel)

100Ω

+

VF

-

VF=0.8∼1.4V

6 PES-A02-IA-defsi-0610

3 Menü-Einstellungen

Weitere Informationen zur Menü-Einstellung entnehmen Sie bitte der
Betriebsanleitung, die der jeweiligen Waage beiliegt.

Standard-Einstellungen:

Zusätzliche Funktionen

Anzeigebedingungen
der Toleranzmarke

Toleranzbereich

Anzahl der
Grenzpunkte

Beurteilung

Signal bei Grenze 1

Signal bei Grenze 2

Signal bei Grenze 3

Signal bei Grenze 4

[r SEL 2 ]

[21. CQ. 1 ]

[22. LK.1 ]

[23. P1 2 ]

[24. TXP. 1]
[25. BW.K 0]

[26. BW.2 0]

[27. BW.3 0]
[28. BW.4 0]

Toleranzwägung aktiv

Toleranzmarke wird immer
angezeigt, auch wenn
Stillstandskontrolle noch nicht
angezeigt ist

Toleranzmarke wird im
gesamten Bereich angezeigt

2- Grenzpunkte (+/OK/-)

Beurteilung bei Absolutwerten

Kein Signal bei Grenze 1(-)

Kein Signal bei Grenze 2(Ok)

Kein Signal bei Grenze 3(+)

Kein Signal bei Grenze 4

Signal bei Grenze 5

Anzeige der
Ergebnisse

Ausgabeeinstellung

[29. BW5 0]

[2A. LG 1 ]

[2B. R.Q.m. 1]

Kein Signal bei Grenze 5

Anzeige über +, OK oder -

Ständige Ausgabe

PES-A02-IA-defsi-0610 7

4 Betrieb

1. Netzadapter anschließen und Waage mit ON/OFF-Taste einschalten

2. Eingabe der Grenzwerte

3. Auswertung der Messwerte über Relais-Kontakte

4. Status Waage/Kontakt

Status Waage Anzeige Kontakt

Messwert außerhalb
Bedingung

Messwert außerhalb
Bereich

Eingabe ungültiger Werte Links erscheinen fünf

Fehlermeldung
(o-ERR/u-ERR)

Während der Eingabe Eingabe erscheint im

Warten auf
Stabilitätsanzeige nach
Tarieren

Stand by Stand by LED leuchtet inaktiv

keine Messwert-Anzeige inaktiv

keine Messwert-Anzeige inaktiv

inaktiv

-Symbole

o-ERR/u-ERR 7. OFF während Messung

bei Grenze 1-5

8. ON bei ERR

inaktiv

Display

[M ] blinkt Letzte Anzeige fixiert

Sleep mode Sleep LED leuchtet Ausgabe

Bewertungsergebnis

Selbsttest der Waage
beim Einschalten

5. Ausgabe durch externes Signal

• Kontakte und akustische Signale werden über das Messergebnis gestartet,
können jedoch auch durch ein externes Signal gesteuert werden

• Bei Menüeinstellung [2B. R.Q.m. 2] erfolgt die Ausgabe des Messeergebnis für
ca. 200 ms nach Anlegen des Signals

• Wird das externe Signal pulsierend verwendet, erfolgt das Ausgangssignal
frühestens nach 100 ms

8 PES-A02-IA-defsi-0610

[88888888] leuchtet

inaktiv

GB

KERN PES-A02

Version 1.0 03/2006

Installation Instructions
Relay output

Contents

1 Installation____________________________________________________ 10
2 Specification __________________________________________________ 12

2.1 Pin allocation of balance output plug D-SUB25P ______________________ 12

2.2 Relay contact ___________________________________________________ 13

2.3 Connection methods _____________________________________________ 13

2.4 Connection optoelectronic coupler _________________________________ 13

2.5 Relay input (example)_____________________________________________ 13

3 Menu settings _________________________________________________ 14
4 Operation_____________________________________________________ 15

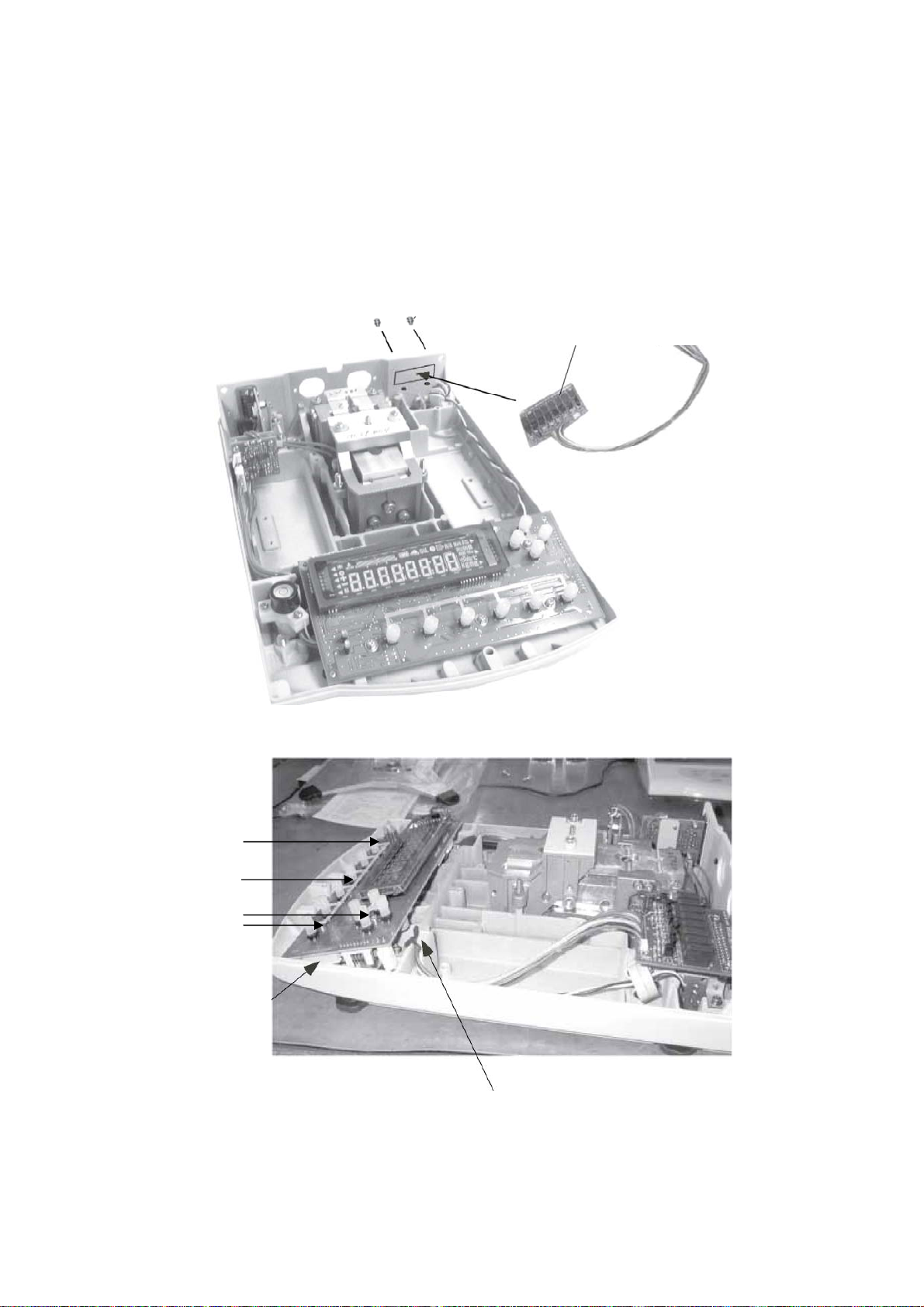

1 Installation

1. Disconnect balance from mains, open housing

2. Unlatch rear cover and position relay output (see illustration)

3. Fix relay output with the two screws (M3 x 10, supplied as part of the delivery)

4. Remove display board by unscrewing the four screws (see illustration)

Connection CN 7
25 channel

5. Connect cable connection to display board (connection CN7)

Loosen

screws

Remove display board

Position relay output

10

PES-A02-IA-defsi-0610

6. Apply „RELAY“ sticker

PES-A02-IA-defsi-0610

11

2 Specification

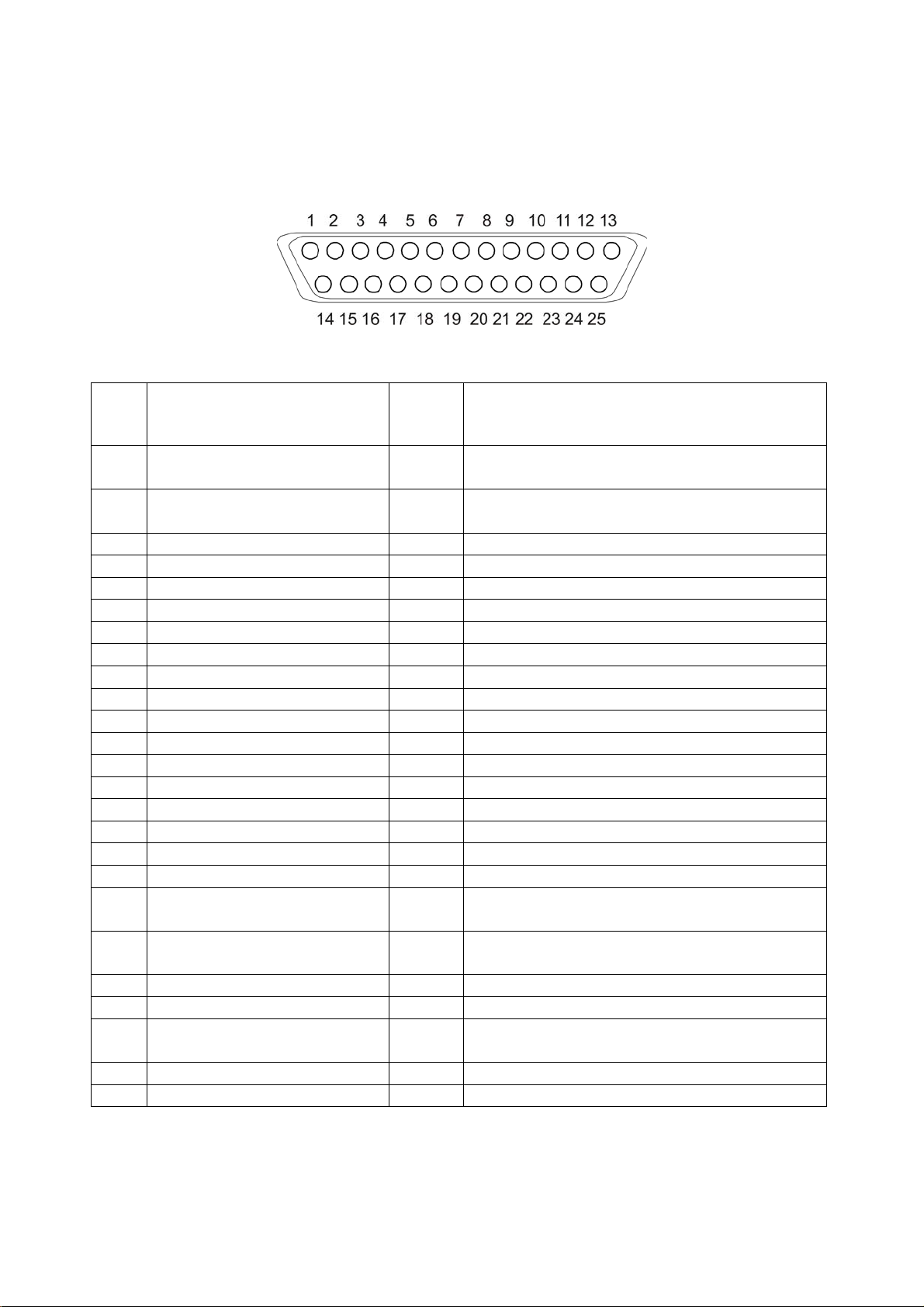

2.1 Pin allocation of balance output plug D-SUB25P

PIN Signal

Input/

Output

Function

1 1. Limit (LOW) NO Output ON, when first limit (LOW) is reached
2 1. Limit (LOW) NC Output OFF, when first limit (LOW) is reached
3 1. Limit (LOW) COM - Joint contact first limit (LOW)
4 2. Limit (OK) NO Output ON, when second limit (OK) is reached
5 2. Limit (OK) NC Output OFF, when second limit (OK) is reached
6 2. Limit (OK) COM - Joint contact second limit (OK)
7 3. Limit (HIGH) NO Output ON, when third limit (HIGH) is reached
8 3. Limit (HIGH) NC Output OFF, when third limit (HIGH) is reached

9 3. Limit (HIGH) COM - Joint contact third limit (HIGH)
10 4. Limit NO Output ON, when forth limit is reached
11 4. Limit NC Output OFF, when forth limit is reached
12 4. Limit COM - Joint contact forth limit
13 5. Limit NO Output ON, when fifth limit is reached
14 5. Limit NC Output OFF, when fifth limit is reached
15 5. Limit COM - Joint contact fifth limit
16 ERR NO Output ON in case of error message
17 ERR NC Output OFF in case of error message
18 ERR COM - ERR joint contact
19 During

measurement

20 During

measurement

21 During

NO Output ON, if measured quantity is 5 times

greater than reading range

NC Output OFF, if measured quantity is 5 times

greater than reading range

COM - Joint contact during measurement

measurement
22 Audio signal NO Output On for audio signal
23 Audio signal COM - Joint contact when audio signal is given
24 External signal (+) Input Contact for output control (+)
25 External signal (-) Input Contact for output control (-)

12

PES-A02-IA-defsi-0610

2.2 Relay contact

2.3 Connection methods

NO

Technical data:

AC 125 V/0.5A

NC

DC 30V/1A

COM

2.4 Connection optoelectronic coupler

VF

Opto coupler

2.5 Relay input (example)

100Ω

+

-

VF=0.8∼1.4V

PES-A02-IA-defsi-0610

13

3 Menu settings

For further information on menu settings please refer to the operating instructions
supplied with all balances.

Default settings:

Additional functions

Display conditions of the
tolerance marker

Tolerance range

Number of limiting points

Assessment

Signal at limit 1

Signal at limit 2

Signal at limit 3

Signal at limit 4

Signal at limit 5

[r SEL 2 ]

[21. CQ. 1 ]

[22. LK.1 ]

[23. P1 2 ]

[24. TXP. 1]

[25. BW.K 0]

[26. BW.2 0]

[27. BW.3 0]

[28. BW.4 0]
[29. BW5 0]

Tolerance weighing active

Tolerance marker is always
displayed, even if standstill
control is not yet displayed.

Tolerance marker is displayed
for the whole range.

2- Limiting points (+/OK/-)

Evaluation for absolute values

No signal at limit 1(-)

No signal at limit 2(Ok)

No signal at limit 3(+)

No signal at limit 4

No signal at limit 5

Display of
Results

Output setting

[2A. LG 1 ]

[2B. R.Q.m. 1]

Display via +, OK or -

Continuous output

14

PES-A02-IA-defsi-0610

4 Operation

1. Connect mains adapter and start the balance by pressing the ON/OFF key

2. Entering limiting values

3. Evaluation of readings via relay contacts

4. Status balance/contact

Status balance Display Contact

Reading outside condition No reading display inactive

Reading outside range No reading display inactive

Input of invalid values Five symbols appear

on the left

Error message
(o-ERR/u-ERR)

During input Input appears on display inactive

Waiting for stability
message as per tares

Stand-by Stand by LED glowing inactive

Sleep mode Sleep LED glowing Output of evaluation result

Automatic check of
balance at starting

o-ERR/u-ERR

[M] flashing Last display fixated

[88888888] glowing

inactive

• OFF during measure­ment of limits 1-5

• ON during ERR

inactive

5. Output by external signal

• Contacts and audio signals are started by the weighing result, but may also be
triggered by an external signal

• Whilst the menu is set [2B. R.Q.m. 2] there is an output of the weighing result for
approx. 200 ms after the signal was applied

• For pulsed, external signals the output signal will follow after 100 ms at the
earliest

PES-A02-IA-defsi-0610

15

F

KERN PES-A02

Version 1.0 03/2006

Notice d'installation
Sortie relais

Sommaire

1 Installation____________________________________________________ 17
2 Spécification __________________________________________________ 19

2.1 Attribution des broches de la fiche de sortie de la balance D-SUB25P ____ 19

2.2 Contact du relais ________________________________________________ 20

2.3 Modes de commutation ___________________________________________ 20

2.4 Montage du coupleur optoélectronique______________________________ 20

2.5 Entrée du relais (exemple)_________________________________________ 20

3 Réglages du menu _____________________________________________ 21
4 Commande ___________________________________________________ 22

1 Installation

1. Coupez le secteur de la balance, ouvrez le boîtier

2. Rabattez le couvercle arrière et positionnez la sortie du relais (voir figure)

3. Fixez la sortie du relais par les deux vis (M3 x 10, comprises dans les
fournitures)

4. Retirez la platine d’affichage en dévissant les quatre vis (voir figure)

Raccordement
CN 7, à 25
pôles

5. Reliez le branchement par câble à la platine d’affichage (branchement CN7)

Dévissez

les vis

Retirez la platine d’affichage

Position sortie du relais

PES-A02-IA-defsi-0610

17

6. Apposez l’auto-collant „RELAY“

18

PES-A02-IA-defsi-0610

2 Spécification

2.1 Attribution des broches de la fiche de sortie de la balance D-SUB25P

PIN Signal

Input/

Output

Fonction

1 1. Seuil (LOW) NO Output ON, lorsque le 1er seuil (LOW) est atteint
2 1. Seuil (LOW) NC Output ON, lorsque le 1er seuil (LOW) est atteint
3 1. Seuil (LOW) COM - Contact commun 1er seuil (LOW)
4 2. Seuil (OK) NO Output ON, lorsque le 1er seuil (OK) est atteint
5 2. Seuil (OK) NC Output OFF, lorsque 2ème seuil (OK) est atteint
6 2. Seuil (OK) COM - Contact commun 2ème seuil (OK)
7 3. Seuil (HIGH) NO Output ON, lorsque le 3ème seuil (HIGH) est

atteint

8 3. Seuil (HIGH) NC Output OFF, lorsque le 3ème seuil (HIGH) est

atteint

9 3. Seuil (HIGH) COM - Contact commun 3ème seuil (HIGH)
10 4. Seuil NO Output ON, lorsque le 4ème seuil est atteint
11 4. Seuil NC Output OFF, lorsque le 4ème seuil est atteint
12 4. Seuil COM - Contact commun 4ème seuil
13 5. Seuil NO Output ON, lorsque le 5ème seuil est atteint
14 5. Seuil NC Output OFF, lorsque le 5ème seuil est atteint
15 5. Seuil COM - Contact commun 5ème seuil
16 ERR NO Output ON en cas de message de panne
17 ERR NC Output OFF en cas de message de panne
18 ERR COM - ERR contact commun
19 En cours de

mesure

20 En cours de

mesure

21 En cours de

NO Output ON, lorsque le paramètre de mesure est

5 fois supérieure à la lisibilité

NC Output OFF, lorsque le paramètre de mesure est

5 fois supérieure à la lisibilité

COM - Contact commun en cours de mesure

mesure
22 Signal sonore NO Output On en cas de signal sonore
23 Signal sonore COM - Contact commun en cas de signal sonore
24 Signal externe (+) Input Contact pour régulation de la sortie (+)
25 Signal externe (-) Input Contact pour régulation de la sortie (-)

PES-A02-IA-defsi-0610

19

2.2 Contact du relais

NO

Caractéristiques
techniques

NC

COM

2.3 Modes de commutation

2.4 Montage du coupleur optoélectronique

AC 125 V/0.5A

DC 30V/1A

100Ω

2.5 Entrée du relais (exemple)

+

VF

-

VF=0.8∼1.4V

20

PES-A02-IA-defsi-0610

3 Réglages du menu

Pour de plus amples informations concernant le réglage du menu veuillez consulter
la notice d’utilisation, qui est jointe à la balance respective.

Réglages standard:

Fonct. addi.

Conditions d’affichage
de la marque de
tolérance

Domaine de tolérance

Nombre de points seuil

Evaluation

Signal dans le cas du
seuil 1

Signal dans le cas du
seuil 2

[r SEL 2 ]

[21. CQ. 1 ]

[22. LK.1 ]

[23. P1 2 ]

[24. TXP. 1]

[25. BW.K 0]

[26. BW.2 0]

Pondération de la tolérance
active

La marque de tolérance est
toujours affichée, même
lorsque le contrôle
d’immobilité n’est pas affiché.

La marque de tolérance est
affichée pour l’ensemble du
domaine.

2- points seuil (+/OK/-)
Evaluation dans le cas de

valeurs absolues
Aucun signal dans le cas du

seuil 1(-)

Aucun signal dans le cas du
seuil 2(Ok)

Signal dans le cas du
seuil 3

Signal dans le cas du
seuil 4

Signal dans le cas du
seuil 5

Affichage des
résultats

Réglage de l’édition

[27. BW.3 0]

[28. BW.4 0]

[29. BW5 0]

[2A. LG 1 ]

[2B. R.Q.m. 1]

Aucun signal dans le cas du
seuil 3(+)

Aucun signal dans le cas du
seuil 4

Aucun signal dans le cas du
seuil 5

Affichage par +, OK ou -

Edition permanente

PES-A02-IA-defsi-0610

21

4 Commande

1. Branchez et mettez la balance en marche sur la touche ON/OFF

2. Mémorisation des valeurs seuil:

3. Evaluation des paramètres mesurés par contacts à relais

4. Etat balance / contact

Etat balance Affichage Contact

Paramètre de mesure
hors conditions

Paramètre de mesure
hors plage

Saisie de valeurs non
valables

Message d'erreur
(o-ERR/u-ERR)

En cours de saisie La saisie apparaît sur

Attendre l’affichage de la
stabilité après tarage

Veille (Stand by) Le DEL stand by est

Pas d’affichage du
paramètre de mesure

Pas d’affichage du
paramètre de mesure

A gauche apparaissent
cinq symboles

o-ERR/u-ERR

l’affichage

[M ] clignote Dernier affichage gelé

allumé

inactif

inactif

inactif

• OFF en cours de
mesure au seuil 1-5

• ON avec ERR

inactif

inactif

mode Sleep Le DEL Sleep est allumé Sortie résultat de

l’évaluation

Autocontrôle de la balance
à la mise en marche

5. Sortie par signal externe

• Les contacts et les signaux sonores sont lancés par le résultat de la mesure,
mais peuvent également être asservis à un signal externe

• En réglage du menu [2B. R.Q.m. 2] l’édition du résultat de mesure s’effectue
pour à peu près 200 ms après l’application du signal

• Si le signal externe est utilisé en mode pulsatoire, le signal de sortie intervient
au plus tôt après 100 ms

22

[88888888] est allumé

inactif

PES-A02-IA-defsi-0610

E

KERN PES-A02

Versión 1.0 03/2006

Instrucciones de instalación
Salida del relé

Índice

1 Installation____________________________________________________ 24
2 Especificación_________________________________________________ 26

2.1 Ocupación pin del enchufe salida de la balanza D-SUB25P _____________ 26

2.2 Contacto de relé _________________________________________________ 27

2.3 Tipos de conmutación ____________________________________________ 27

2.4 Conmutación optoacoplador_______________________________________ 27

2.5 Relé entrada (ejemplo)____________________________________________ 27

3 Ajustes de menú _______________________________________________ 28
4 Funcionamiento _______________________________________________ 29

1 Installation

1. Separar balanza de la red, abrir carcasa

2. Descliquear la cobertura trasera y posicionar salida de relé (ver ilustración)

3. Fixar la salida de relé con los dos tornillos (M3 x 10, contenido en el volumen
de entrega)

4. Quitar la platina indicadora al aflojar los cuatro tornillos (ver ilustración)

Conexión CN 7
25 polos

5. Unir la conexión de cable a la platina indicadora (enchufe CN7)

tornillos

Aflojar

Quitar platina indicadora

Posición Salida del relé

24

PES-A02-IA-defsi-0610

6. Poner el rótulo "RELAY"

PES-A02-IA-defsi-0610

25

2 Especificación

2.1 Ocupación pin del enchufe salida de la balanza D-SUB25P

PIN Señal Input/

Output

1 1. Límite (LOW) NO Output ON, cuando primer límite (LOW)

alcanzado

2 1. Límite (LOW) NC Output OFF, cuando primer límite (LOW)

alcanzado
3 1. Límite (LOW) COM - Contacto común primer límite (LOW)
4 2. Límite (OK) NO Output ON, cuando segundo límite (LOW) alcanzado
5 2. Límite (OK) NC Output OFF, cuando segundo límite (LOW) alcanzado
6 2. Límite (OK) COM - Contacto común segundo límite (LOW)
7 3. Límite (HIGH) NO Output ON, cuando tercer límite (LOW) alcanzado
8 3. Límite (HIGH) NC Output OFF, cuando tercer límite (LOW) alcanzado
9 3. Límite (HIGH) COM - Contacto común tercer límite (LOW)

10 4. Límite NO Output ON, cuando cuarto límite alcanzado
11 4. Límite NC Output OFF, cuando cuarto límite alcanzado
12 4. Límite COM - Contacto común cuarto límite
13 5. Límite NO Output ON, cuando quinto límite alcanzado
14 5. Límite NC Output OFF, cuando quinto límite alcanzado
15 5. Límite COM - Contacto común quinto límite
16 ERR NO Output ON para mensaje de fallo
17 ERR NC Output OFF para mensaje de fallo
18 ERR COM - ERR contacto común
19 durante medición NO Output ON, si valor de medición es 5 veces más

grande que legibilidad

20 durante medición NC Output OFF, si valor de medición es 5 veces

más grande que legibilidad

21 durante medición COM - Contacto común durante medición
22 Señal acústica NO Output ON en caso de señal acústica
23 Señal acústica COM - Contacto común en caso de señal

acústica

24 Senal Externa (+) Input Contacto para control de emisión (+)
25 Senal Externa (-) Input Contacto para control de emisión (-)

Función

26

PES-A02-IA-defsi-0610

2.2 Contacto de relé

2.3 Tipos de conmutación

NO

NC

COM

Datos técnicos

AC 125 V/0.5A

DC 30V / 1A

2.4 Conmutación optoacoplador

optoacop.

2.5 Relé entrada (ejemplo)

100Ω

+

VF

-

VF=0.8∼1.4V

PES-A02-IA-defsi-0610

27

3 Ajustes de menú

Más informaciones para la selección de menús véanse en las instrucciones de
servicio adjuntas a la respectiva balanza.

Ajustes estándar

Funciones adicionales

Condiciones de
indicación de la marca
de tolerancia

Margen de tolerancia

Cantidad de puntos
límite

Estimación

Señal en límite 1

Señal en límite 2

Señal en límite 3

Señal en límite 4

[r SEL 2 ]

[21. CQ. 1 ]

[22. LK.1 ]

[23. P1 2 ]

[24. TXP. 1]

[25. BW.K 0]

[26. BW.2 0]

[27. BW.3 0]

[28. BW.4 0]

Pesaje de tolerancia activo

La marca de tolerancia es
siempre indicada, también en
el caso de que el control de
inmovilización no esté todavía
indicado.

La marca de tolerancia es
indicada en toda la margen.

2- Puntos límite (+/OK/ -)

Estimación con valores
absolutos

Ninguna señal en límite 1(-)

Ninguna señal en límite 2(Ok)

Ninguna señal en límite 3(+)

Ninguna señal en límite 4

Señal en límite 5

Indicación de los
Resultados

Ajuste de emisión

[29. BW5 0]

[2A. LG 1 ]

[2B. R.Q.m. 1]

Ninguna señal en límite 5

Indicación sobre +, OK ó -

Emisión permanente

28

PES-A02-IA-defsi-0610

4 Funcionamiento

1. Conectar el adaptador de red y encender la balanza con la tecla ON/OFF

2. Entrada de los valores límite

3. Evaluación de los valores de medición a través de contactos relé

4. Estado balanza / contacto

Estado balanza Indicación Contacto

Valor de medición fuera
de condición

Valor de medición fuera
de la gama

Entrada de valores
inválidos

Mensaje de fallo
(o-ERR/u-ERR)

Durante la entrada Entrada aparece en el

Esperando aviso de
estabilidad después de
tarar

Stand by LED Stand by LED

Ninguna indicación valor
de medición

Ninguna indicación valor
de medición

A la izquierda aparecen
cinco símbolos

o-ERR/u-ERR

display

[M ] centellea Última indicación fixada

iluminado

inactivo

inactivo

inactivo

• OFF durante medición
en límite 1-5

• ON en ERR

inactivo

inactivo

Sleep mode Sleep LED iluminado Emisión resultado de

evaluación

Autoprueba de la balanza
al conectar

5. Emisión mediante señal externa

• Los contactos y las señales acústicas son iniciados a través del resultado de
medición, pero también se pueden mandar a través de una señal acústica.

• En ajuste de menú [2B. R.Q.m. 2] viene la emisión del resultado de medición
por aprox. 200 ms después de poner la señal.

• Si la señal externa se utiliza como pulsadora, la señal de salida viene lo más
pronto después de 100 ms

PES-A02-IA-defsi-0610

[88888888] iluminado

inactivo

29

I

KERN PES-A02

Versione 1.0 03/2006

Istruzioni per l'installazione
Uscita del relé

Indice

1 Installation____________________________________________________ 31
2 Specifiche ____________________________________________________ 33

2.1 Piedinatura del connettore di uscita della bilancia D-SUB25P ___________ 33

2.2 Contatto relé ____________________________________________________ 34

2.3 Tipi di circuiti ___________________________________________________ 34

2.4 Circuito accoppiatoreottico________________________________________ 34

2.5 Ingresso relé (esempio) ___________________________________________ 34

3 Impostazioni menu _____________________________________________ 35
4 Esercizio _____________________________________________________ 36

1 Installazione

1. Separare la bilancia dalla rete, aprire il contenitore

2. Far scattere via la copertura posteriore e posizionare l'uscita del relé (vedere
figura)

3. Fissare l'uscita del relé con due viti (M3 x 10, incluse nella fornitura)

4. Togliere la piastra di visualizzazione allentando le quattro viti (vedere figura)

Collegamento
CN 7 a 25 poli

5. Collegare la connessione di cavi con la piastra di visualizzazione
(collegamento CN7)

Allentare viti

Togliere la piastra di visualizzazione

Posizione uscita del relé

PES-A02-IA-defsi-0610

31

6. Applicare etichetta „RELAY“-

32

PES-A02-IA-defsi-0610

2 Specifiche

2.1 Piedinatura del connettore di uscita della bilancia D-SUB25P

PIN Segnale Input/

Output

1 1. Limite (LOW) NO Output ON, se raggiunto 1. limite (LOW)
2 1. Limite (LOW) NC Output OFF, se raggiunto 1. limite (LOW)
3 1. Limite (LOW) COM - Contatto comune 1. limite (LOW)
4 2. Limite (OK) NO Output ON, se raggiunto 2. limite (OK)
5 2. Limite (OK) NC Output OFF, se raggiunto 2. limite (OK)
6 2. Limite (OK) COM - Contatto comune 2. limite (OK)
7 3. Limite (HIGH) NO Output ON, se raggiunto 3. limite (HIGH)
8 3. Limite (HIGH) NC Output OFF, se raggiunto 3. limite (HIGH)

9 3. Limite (HIGH) COM - Contatto comune 3. limite (HIGH)
10 4. Limite NO Output ON, se raggiunto 4. limite
11 4. Limite NC Output OFF, se raggiunto 4. limite
12 4. Limite COM - Contatto comune 4. limite
13 5. Limite NO Output ON, se raggiunto 5. limite
14 5. Limite NC Output OFF, se raggiunto 5. limite
15 5. Limite COM - Contatto comune 5. limite
16 ERR NO Output ON in caso di comunicazione di errore
17 ERR NC Output OFF in caso di comunicazione di errore
18 ERR COM - ERR contatto comune
19 Durante la

misurazione

20 Durante la

misurazione

21 Durante la

misurazione
22 Segnale acustico NO Output On in caso di segnale acustico
23 Segnale acustico COM - Contatto comune in caso di segnale

24 Segnale estremo (+) Input Contatto per controllo uscita (+)
25 Segnale estremo (-) Input Contatto per controllo uscita (-)

NO Output ON, se il valore di misurazione 5 volte

maggiore di leggibilità

NC Output OFF, se il valore di misurazione 5 volte

maggiore di leggibilità

COM - Contatto comune durante la misurazione

acustico

Funzionamento

PES-A02-IA-defsi-0610

33

2.2 Contatto relé

2.3 Tipi di circuiti

NO

Dati tecnici:

AC 125 V/0.5A

NC

DC 30V/1A

COM

2.4 Circuito accoppiatoreottico

Optoaccoppiatore

2.5 Ingresso relé (esempio)

100Ω

+

VF

-

VF=0.8∼1.4V

34

PES-A02-IA-defsi-0610

3 Impostazioni menu

Si prega di trarre le ulteriori informazioni per la regolazione del menu dalle istruzioni
per l'uso che sono allegate ad ogni bilancia.

Impostazioni standard:

Funzioni addizionali

Condizioni di
segnalazione degli indici
di tolleranza

Fascia di tolleranza

Numero dei punti limite

Analisi

Segnale su limite 1

Segnale su limite 2

Segnale su limite 3

[r SEL 2 ]

[21. CQ. 1 ]

[22. LK.1 ]

[23. P1 2 ]

[24. TXP. 1]

[25. BW.K 0]

[26. BW.2 0]

[27. BW.3 0]

Pesatura di tolleranza attiva

La marcatura della fascia di
tolleranza viene sempre
visualizzata anche quando
ancora il sistema di controllo
stabilità non lo è ancora.

La marcatura di tolleranza
viene visualizzata in tutta la
zona.

2- Punti limite (+/OK/-)

Analisi dei valori assoluti

Nessun segnale su limite 1 (-)

Nessun segnale su limite 2
(Ok)

Nessun segnale su limite 3 (+)

Segnale su limite 4

Segnale su limite 5

Visualizzazione dei
risultati

Impostazione di
emissione

[28. BW.4 0]
[29. BW5 0]

[2A. LG 1 ]

[2B. R.Q.m. 1]

Nessun segnale su limite 4

Nessun segnale su limite 5

Visualizzazione su +, OK
oppure -

Uscita permanente

PES-A02-IA-defsi-0610

35

4 Esercizio

1. Collegare l'adattatore di rete ed attivare la bilancia con il tasto ON/OFF

2. Assegnazione dei valori limite

3. Valutazione dei valori di misurazione tramite i contatti di relé

4. Status bilancia/contatto

Status bilancia Indicatore Contatti

Valore di misurazione al di
fuori della condizione

Valore di misurazione al di
fuori della zona

Immissione di valori non
validi

Messaggio errore
(o-ERR/u-ERR)

Durante l'immissione l'immissione appare sul

Attendere la
visualizzazione di stabilità
dopo la taratura

nessuna visualizzazione
del valore di misurazione

nessuna visualizzazione
del valore di misurazione

a sinistra appaiono
cinque simboli

o-ERR/u-ERR

visualizzatore

[M] lampeggia Ultima visualizzazione

inattivo

inattivo

inattivo

• OFF durante la
misurazione in caso di
limite 1-5

• ON in caso di ERR

inattivo

fissata

Standby Stand by LED lampeggia inattivo

Sleep mode Sleep LED lampeggia Uscita risultato di

valutazione

Auto-test della bilancia in
caso di attivazione

5. Uscita tramite segnale esterno

• I contatti ed i segnali acustici vengono fatti partire tramite il risultato di
misurazione, ma possono essere controllati anche da un segnale esterno

• In caso di impostazione del menu [2B. R.Q.m. 2] l'uscita del risultato di
misurazione avviene per circa 200 ms dopo l'applicazione del segnale

• Se il segnale esterno viene utilizzato pulsante, il segnale di uscita avviene al
più presto dopo 100 ms

36

[88888888] lampeggia

inattivo

PES-A02-IA-defsi-0610
