CATALOGO KERN OPTICS 2019

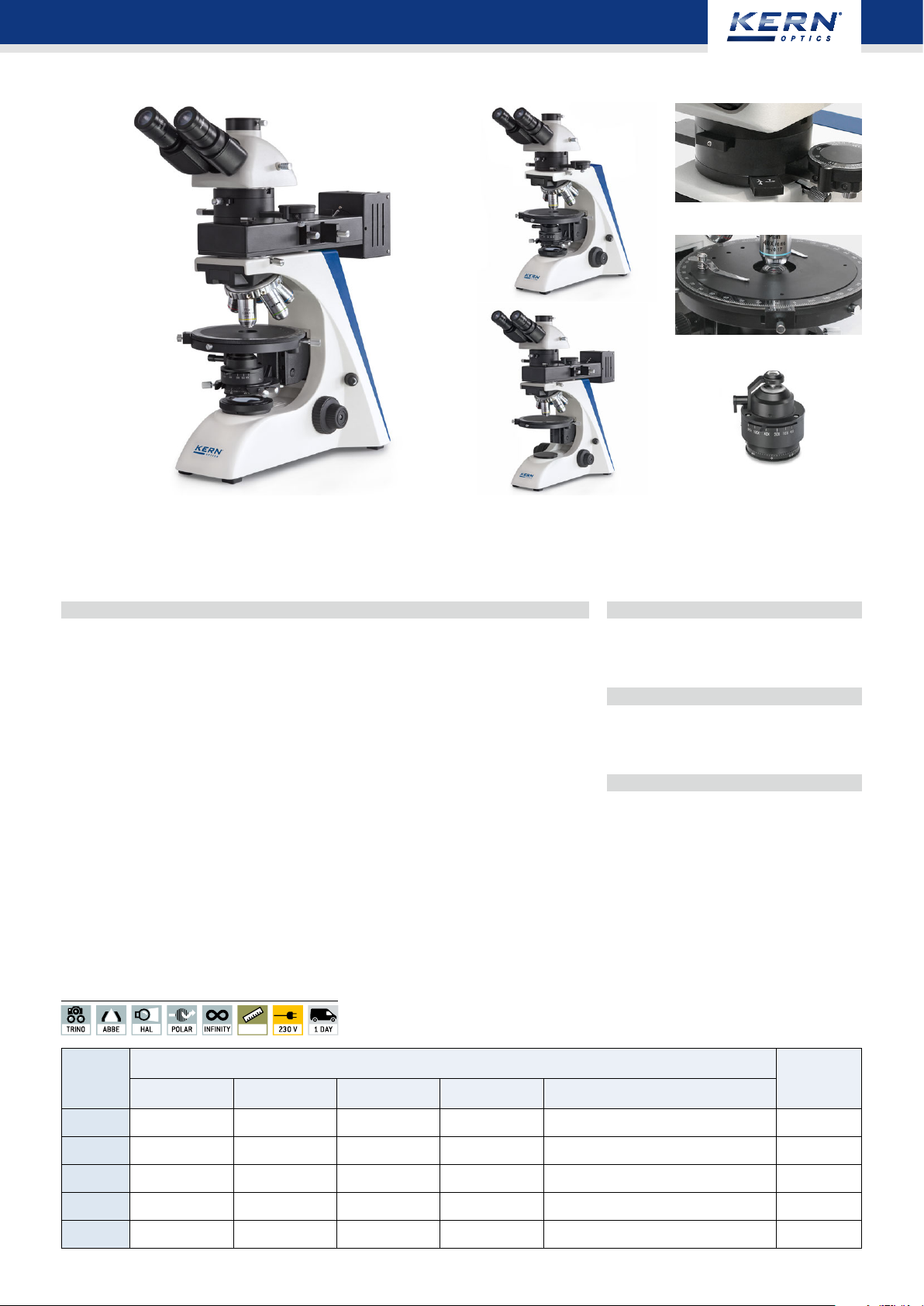

Microscopi di polarizzazione KERN OPM-1 · OPN-1 · OPO-1
PROFESSIONAL LINE POL
Il flessibile e potente microscopio polarizzatore per tutti gli
utilizzi professionali con luce riflessa e luce passante
Caratteristiche
·
Questi dispositivi sono microscopi polarizzatori
professionali e completamente equipaggiati,
che vengono utilizzati per l’analisi di minerali,
cristalli e materiali isotropi sulla base della
polarizzazione della luce
·
Si può scegliere tra una variante a luce
passante pura (OPM), una variante a luce
riflessa pura (OPN) e una variante combinata
(
OPO). Tutte le serie integrano di standard
un’illuminazione di Köhler completa
·
Le varianti a luce passante KERN OPM, OPO
sono dotati di serie di un condensatore di
Abbe da 0,9/0,13 “Swing Out” centrabile e
regolabile in altezza, per un’illuminazione di
Köhler completa
·
Un tavolino portaoggetti con rotazione a
360° in passi da 1°, passi di precisione 6’ e
la funzione di bloccaggio sono inclusi come
standard in tutte le serie
·
Tutte le serie sono dotate come standard di
un’unità di polarizzazione completa di scala,
una lente Bertrand, Slip λ + λ ¼ nonché un
cuneo di quarzo
·
É disponibile una vasta gamma di accessori,
come p. es. un supporto meccanico per tavolo,
altri obiettivi per una grande distanza di
funzionamento e altre unità filtro
·
In dotazione sono inclusi una calotta
antipolvere, paraocchi e le istruzioni per
l’uso in diverse lingue
·
Per il collegamento di una telecamera, è
necessario un adattatore C-Mount, che
deve essere scelto nel seguente elenco
dotazioni modello
·
Consultare le seguenti tabelle sinottiche
per i dettagli
Lente Bertrand, vetrino λ, analizzatore
OPM
Tavolino portaoggetti di polarizzazione
OPNOPO
girevole a 360° (estraibile
centrabile e girevole
Condensatore “swing-out”
Campo d’applicazione
·
Mineralogia, esami di testi, controllo di
materiali, analisi di cristalli
Applicazioni/Campioni
·
Preparati impegnativi con proprietà
polarizzanti
Dati tecnici
·
Ottica infinita
·
Torretta portaobiettivi a 5 posti
·
Siedentopf, inclinato a 30°/girevole a 360°
·
Compensazione diottrica unilaterale
·
Dimensioni microscopio L×P×A
500×200×500 mm
·
Peso netto ca. 14,5 kg
)
DI SERIE
Modello
KERN
OPM 181 WF 10×/∅ 20 mm
OPN 182
OPO 183
OPN 184
OPO 185
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
SCALE
Di serie configurazione
trinoculare planare infinito
trinoculare planare infinito
trinoculare planare infinito
trinoculare planare infinito
trinoculare planare infinito
WF 10×/∅ 18 mm
WF 10×/∅ 18 mm
WF 10×/∅ 18 mm
WF 10×/∅ 18 mm
Non-stress
4×/10×/20×/40×
Non-stress
4×/10×/20×/40×
Non-stress
4×/10×/20×/40×/60×
Non-stress
4×/10×/20×/40×
Non-stress
4×/10×/20×/40×/60×
6V/20W alogena (luce passante
12V/50W alogena (luce riflessa
12V/50W alogena (luce riflessa) +
6V/20W (luce riflessa
12V/100W alogena (luce riflessa
12V/100W alogena (luce riflessa) +
6V/20W (luce riflessa
)
)
)
)
)
181
182
183
184
185
CATALOGO KERN OPTICS 2019
Microscopi di polarizzazione KERN OPM-1 · OPN-1 · OPO-1
Equipaggiamento del modello Modello KERN Codice prodotto
OPM
OPN
OPO
OPN
OPO
WF 10×/18 mm
Oculari
(
Obiettivi planari
infiniti “no stress”
Obiettivi
planari infiniti
(
coprioggetti
per un‘elevata distanza
di funzionamento
Tubo trinoculare
Testina per
microscopio
polarizzatore
trino
Unità analizzatore
con scala graduata
Lente Bertrand integrato, centrabile
λ + ¼ Vetrino λ
Cuneo di quarzo Classe I – IV
Tavola girevole
rotonda
Tavola meccanica
aggiuntiva per il
tavolino di
polarizzazione
Condensatore
“swing-out”
Unità di polarizzazione con scala graduata (luce riflessa
Illuminazione di Köhler
Lampadina di
ricambio unità di
polarizzazione a
luce riflessa
)
23,2 mm
senza vetrino
)
WF 10×/18 mm (con scala graduata di 0,1 mm) (regolabile
WF 10×/20 mm
WF 10×/20 mm (con scala graduata di 0,1 mm) (regolabile
4×/0,10 W.D. 12,1 mm
10×/0,25 W.D. 4,64 mm
20×/0,40 (molleggiato) W.D. 2,41 mm
40×/0,65 (molleggiato) W.D. 0,65 mm
40×/0,65 (molleggiato) (senza vetrino coprioggetti) W.D. 3,9 mm
60×/0,80 (molleggiato) W.D. 0,33 mm
20×/0,40 W.D. 8,35 mm
40×/0,65 W.D. 3,90 mm
50×/0,70 (molleggiato) W.D. 1,95 mm
80×/0,80 (molleggiato) W.D. 0,85 mm
· Siedentopf, inclinato a 30°
· Distanza interpupillare 50 – 75 mm
· Distribuzione fascio 100:0
· Compensazione diottrica unilaterale
La scala graduata resta nell‘oculare destro, indipendentemente dalla regolazione del tubo, sempre nella stessa
posizione
360° girevole con funzione di blocco
Vetrino λ e vetrino λ ¼ (combinazione
360° girevole, centrabile, Divisione 1°,
graduazione fine 6'
Tavola meccanica aggiuntiva per il tavolino di polarizzazione
N.A. 0,9/0,13 Condensatore acromatico “swing-out”
(
con diaframma
360° girevole con funzione di blocco
)
6V/20W lampadina alogena di ricambio (luce passante
12V/50W alogena
12V/100W alogena
)
OBB-A1347
)
)
)
)
OBB-A1464
OBB-A1351
OBB-A1465
OBB-A1294
OBB-A1289
OBB-A1290
OBB-A1292
OBB-A1288
OBB-A1296
OBB-A1291
OBB-A1293
OBB-A1295
OBB-A1297
OBB-A1210
OBB-A1121
OBB-A1316
OBB-A1321
OBB-A1337
OBB-A1107
OBB-A1370
OBB-A1207
OBB-A1377
blu
Filtri a colori
per luce passante
C-Mount
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
verde
giallo
grigio
1×
0,57× (messa a fuoco regolabile
)
= compreso nella fornitura = Su richiesta
OBB-A1170
OBB-A1188
OBB-A1165
OBB-A1183
OBB-A1140
OBB-A1136
CATALOGO KERN OPTICS 2019

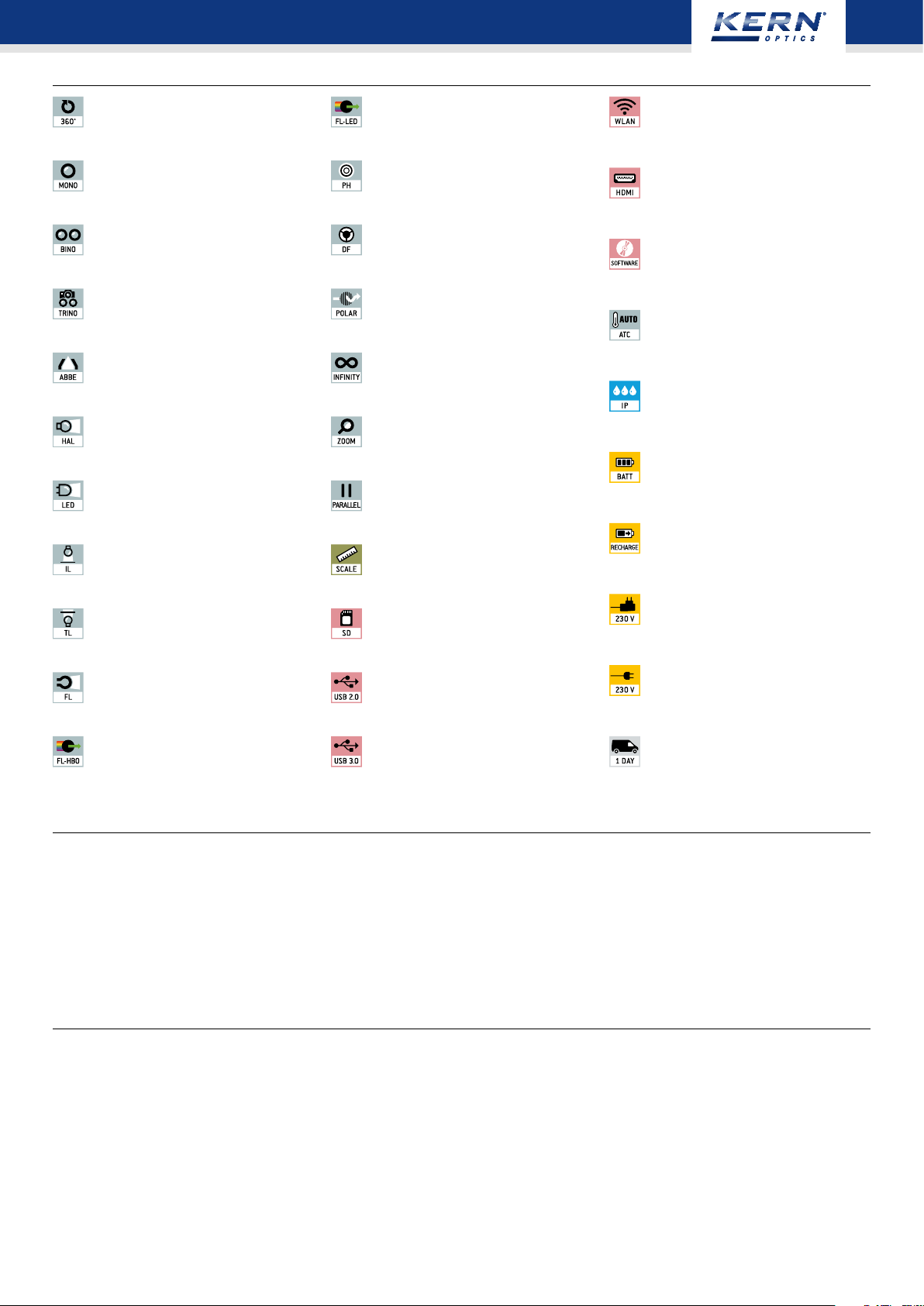

Pittogrammi
Testa del microscopio
girevole a 360 °
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con illuminazione a LED da 3 W e filtro
Interfaccia dati WLAN
Per inviare l’immagine al visualizzatore mobile
Microscopio monoculare
Per la visione con un sol occhio
Microscopio binoculare
Per la visione con entrambi gli occhi
Microscopio trinoculare
Per la visione con entrambi gli occhi e
eriore opzione per collegamento
un‘ult
Condensatore Abbe
Con elevata apertura numerica, per
azione e focalizzazione della luce
concentr
Illuminazione alogena
Per un‘immagine particolarmente chiara
e ad alto contrasto
Illuminazione a LED
Una fonte di luce fredda, a risparmio energetico
e particolarmente durevole
Tipo di illuminazione a luce riflessa
Per campioni non trasparenti
Tipo di illuminazione a luce passante
Per campioni trasparenti
Inserto per campo oscuro
Per contrasto più elevato
Condensatore di campo oscuro/Unità
Intensificazione del contrasto tramite
illuminazione indiretta
Unità di polarizzazione
Per la polarizzazione della luce
Sistema Infinita
Sistema ottico a correzione infinita
Funzione zoom
Negli stereomicroscopi
Sistema ottico parallelo
Per stereomicroscopi, consente di
lavorare senza affaticamento
Misurazione di lunghezza
Scala graduata integrata nell‘oculare
Scheda SD
per il backup dei dati
Fotocamera digitale HDMI
Per inviare direttamente l’immagine al
visualizzatore
Soware PC
per il trasferimento dei dati di misurazione
dal disposi tivo a un PC.
Compensazione automatica di
temperatura (ATC)
Per misurazioni tra 10 °C e 30 °C
Protezione antispruzzo ed
antipolvere IPxx
Il tipo di protezione è indicato nel pittogramma.
Funzionamento a pile
Predisposta per Il funzionamento
a pila. Il tipo di pila è indicato per
ciascun tipo di apparecchio.
Funzionamento a batteria ricaricabile
predisposto per il funzionamento
a batteria ricaricabile.
Alimentatore
230V/50Hz standard UE. Su richiesta anche
standard GB, USA o AUS.
Illuminazione a fluorescenza
Per stereomicroscopi
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con lampada ai vapori ad alta pressione da
100 W e filtro
Abbreviazioni
C-Mount
FPS
H(S)WF
Adattatore per collegare una fotocamera su microscopi trinoculari
Frames per second
Oculare con punto visuale elevato
(
per persone che indossano gli
)
occhiali
Il vostro rivenditore KERN:
Fotocamera digitale USB 2.0
Per la trasmissione diretta dell‘immagine
a un PC
Fotocamera digitale USB 3.0
Per la trasmissione diretta dell‘immagine
a un PC
LWD
N.A.
Foto camera
SLR
Distanza di funzionamento elevata
Apertura numerica
Fotocamera reflex a specchio
Alimentatore da rete
Integrato nella bilancia. 230 V/50Hz.
Di serie standard EU. Richiedere infor ma zioni sugli standards GB, AUS o USA.
Invio di pacchi tramite corriere
Nel pittogramma è specificato il tempo
necessario per l’appron tamento del
prodotto in fabbrica espresso in giorni.
SWF
W.D.
WF
grandangolo
Super
almeno ∅ 23 mm con oculare 10×
Distanza di funzionamento
Grandangolo
fino a ∅ 22 mm con oculare 10×
(
numero campo visivo
(
numero campo visivo
)
)
