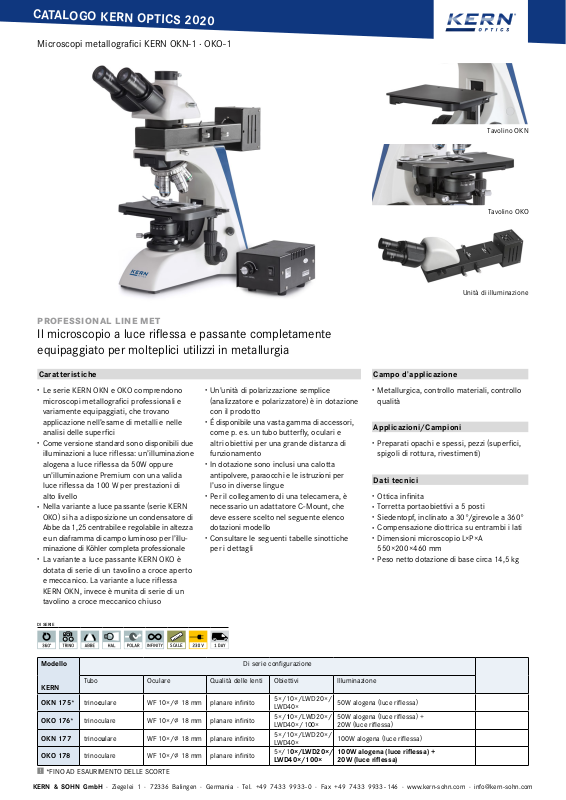

CATALOGO KERN OPTICS 2020

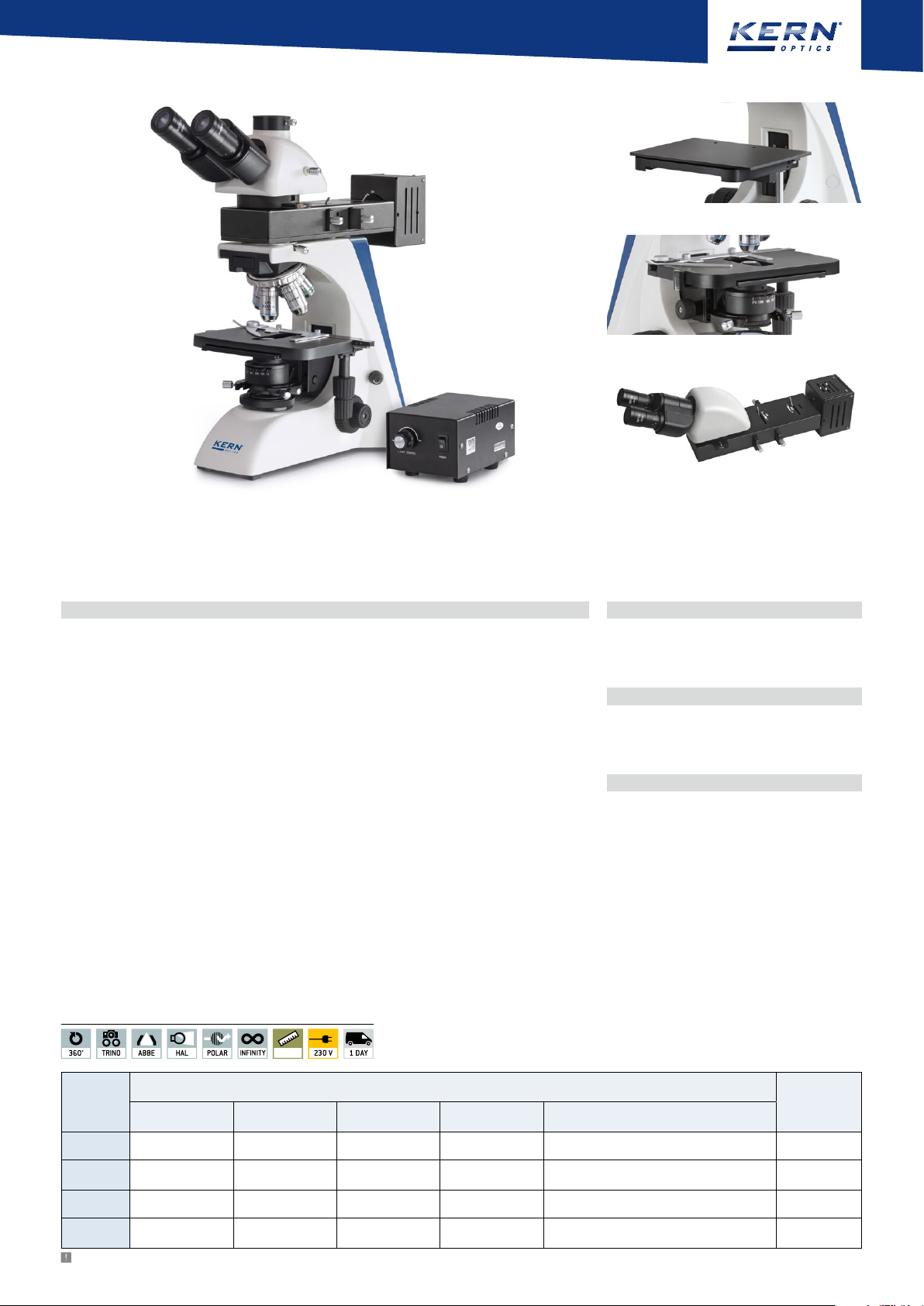

Microscopi metallografici KERN OKN-1 · OKO-1

Tavolin o O KN

Tavolin o O KO

PROFESSIONAL LINE MET

Il microscopio a luce riflessa e passante completamente
equipaggiato per molteplici utilizzi in metallurgia

Caratteristiche

·

Le serie KERN OKN e OKO comprendono
microscopi metallografici professionali e
variamente equipaggiati, che trovano
applicazione nell’esame di metalli e nelle
analisi delle superfici

·

Come versione standard sono disponibili due
illuminazioni a luce riflessa: un’illuminazione
alogena a luce riflessa da 50W oppure
un’illuminazione Premium con una valida
luce riflessa da 100 W per prestazioni di
alto livello

·

Nella variante a luce passante (serie KERN
OKO) si ha a disposizione un condensatore di
Abbe da 1,25 centrabile e regolabile in altezza
e un diaframma di campo luminoso per l’illu­minazione di Köhler completa professionale

·

La variante a luce passante KERN OKO è
dotata di serie di un tavolino a croce aperto
e meccanico. La variante a luce riflessa
KERN OKN, invece è munita di serie di un
tavolino a croce meccanico chiuso

·

Un’unità di polarizzazione semplice
(

analizzatore e polarizzatore) è in dotazione

con il prodotto

·

É disponibile una vasta gamma di accessori,
come p. es. un tubo butterfly, oculari e
altri obiettivi per una grande distanza di
funzionamento

·

In dotazione sono inclusi una calotta
antipolvere, paraocchi e le istruzioni per
l’uso in diverse lingue

·

Per il collegamento di una telecamera, è
necessario un adattatore C-Mount, che
deve essere scelto nel seguente elenco
dotazioni modello

·

Consultare le seguenti tabelle sinottiche
per i dettagli

Unità di illuminazione

Campo d’applicazione

·

Metallurgica, controllo materiali, controllo
qualità

Applicazioni/Campioni

·

Preparati opachi e spessi, pezzi (superfici,
spigoli di rottura, rivestimenti)

Dati tecnici

·

Ottica infinita

·

Torretta portaobiettivi a 5 posti

·

Siedentopf, inclinato a 30°/girevole a 360°

·

Compensazione diottrica su entrambi i lati

·

Dimensioni microscopio L×P×A
550×200×460 mm

·

Peso netto dotazione di base circa 14,5 kg

DI SERIE

Modello

KERN

OKN 175*

OKO 176* WF 10×/∅ 18 mm

OKN 177

OKO 178 WF 10×/∅ 18 mm

*FINO AD ESAURIMENTO DELLE SCORTE

KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. [phone] - 0 · Fax [phone] - 146 · www.kern-sohn.com · [e-mail]

SCALE

Di serie configurazione

trinoculare planare infinito

trinoculare planare infinito

trinoculare planare infinito

trinoculare planare infinito

WF 10×/∅ 18 mm

WF 10×/∅ 18 mm

5×/10×/LWD20×/
LWD40×

5×/10×/LWD20×/
LWD40×/100×

5×/10×/LWD20×/
LWD40×

5×/10×/LWD20×/

LWD40×/100×

50W alogena (luce riflessa

50W alogena (luce riflessa) +
20W (luce riflessa

100W alogena (luce riflessa

100W alogena (luce riflessa) +
20W (luce riflessa

)

)

)

)

02

175

176

177

178

CATALOGO KERN OPTICS 2020

Microscopi metallografici KERN OKN-1 · OKO-1

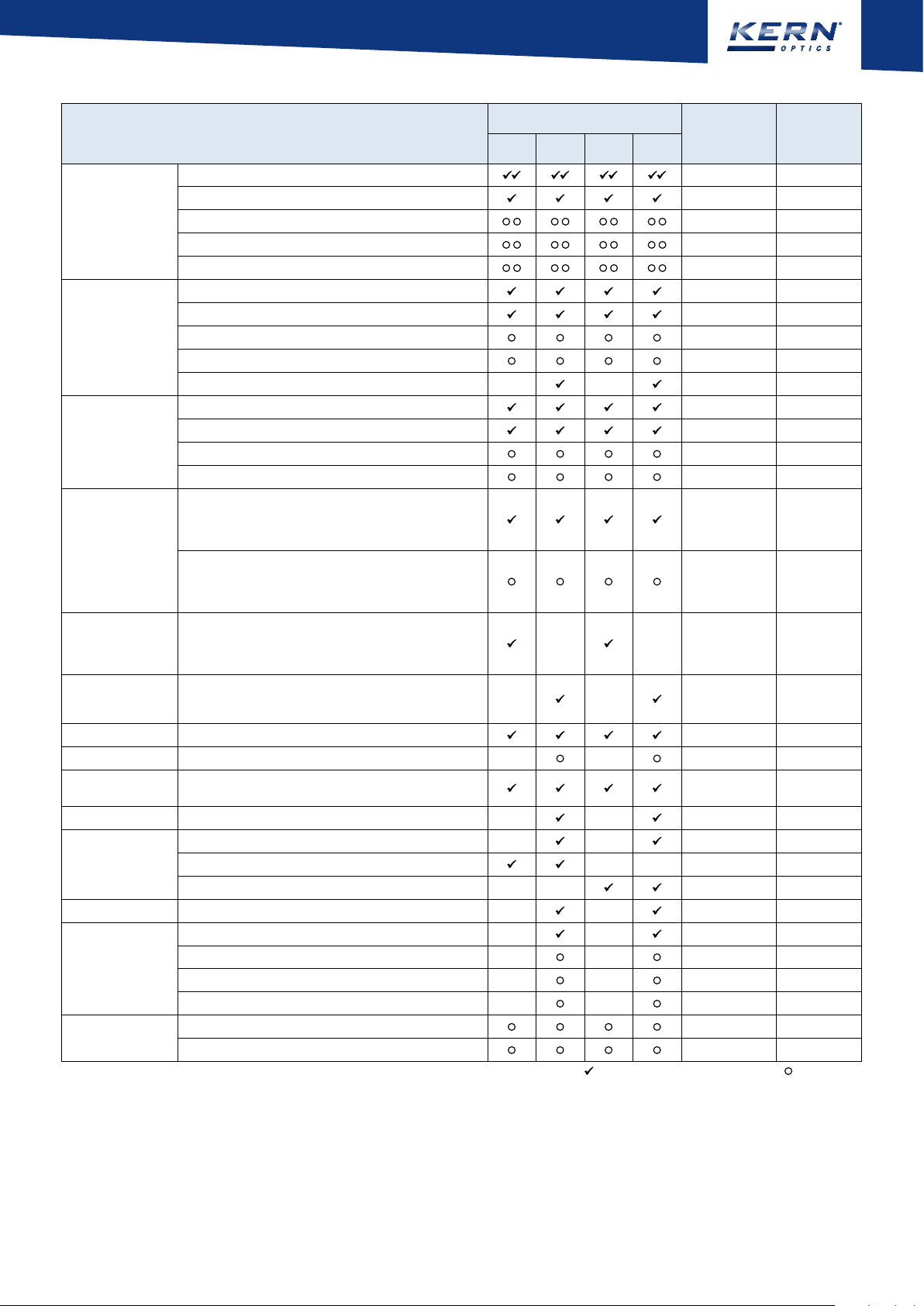

Equipaggiamento del modello Modello KERN Codice prodotto

WF 10×/∅ 18 mm

WF 10×/∅ 18 mm (con scala graduata di 0,1 mm) (regolabile

Oculari

(

Obiettivi
planari infiniti

(
coprioggetti

Obiettivi
planari infiniti

(
coprioggetti)
per un‘elevata distanza
di funzionamento

Tubo trinoculare

Tavolino portaoggetti
meccanico

per luce riflessa

Tavolino portaoggetti
meccanico

per luce passante

Piano del tavolino Piano del tavolino portaoggetti

Piastra in vetro

Unità di illuminazione
a luce riflessa

Condensatore

Illuminazione

Polarizzatore

Filtri a colori

per luce passante

C-Mount

)

23,2 mm

senza vetrino

senza vetrino

)

WF 5×/∅ 20 mm

WF12,5×/∅ 14 mm

WF 16×/∅ 13 mm

5×/0,11 W.D. 6,73 mm

10×/0,25 W.D. 4,19 mm

20×/0,40 (molleggiato) W.D. 2,14 mm

40×/0,65 (molleggiato) W.D. 0,45 mm

100×/1,25 (olio) (molleggiato) W.D. 0,12 mm

20×/0,40 W.D. 8,35 mm

40×/0,65 W.D. 3,90 mm

50×/0,70 (molleggiato) W.D. 1,95 mm

80×/0,80 (molleggiato) W.D. 0,85 mm

· Siedentopf, inclinato a 30°/girevole a 360°

· Distanza interpupillare 50 – 75mm

· Distribuzione fascio 100:0

· Compensazione diottrica su entrambi i lati

· Butterfly, inclinato a 30°/ruotabile a 360°

· Distanza interpupillare 50 – 75 mm

· Distribuzione fascio 100:0

· Compensazione diottrica su entrambi i lati

· Dimensioni L×A 200×140 mm

· Corsa 78×55 mm

· Regolatore rapido di altezza

· Regolazione altezza del tavolino: max. 50 mm

· Dimensioni L×A 175×145 mm

· Corsa 78×55 mm

· Manopole coassiali per azionatore micrometrico e macrometrico

Piastra in vetro

Unità di polarizzazione (incl. inserto analizzatore,
polarizzatore e filtro blu

Abbe N.A. 1,25 (con diaframma

20W lampadina alogena di ricambio (luce passante

50W lampadina alogena di ricambio (luce riflessa

100W lampadina alogena di ricambio (luce riflessa)

per illuminazione a luce passante

blu

verde

giallo

grigio

1×

0,57× (messa a fuoco regolabile

)

OKN

)

)

)

)

)

OKO

OBB-A1355

OBB-A1353

OBB-A1354

OKN

= compreso nella fornitura = Su richiesta

OKO

OBB-A1347

OBB-A1350

OBB-A1268

OBB-A1244

OBB-A1251

OBB-A1258

OBB-A1241

OBB-A1252

OBB-A1259

OBB-A1266

OBB-A1271

OBB-A1382

OBB-A1378

OBB-A1380

OBB-A1370

OBB-A1207

OBB-A1377

OBB-A1470

OBB-A1188

OBB-A1165

OBB-A1183

OBB-A1140

OBB-A1136

KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. [phone] - 0 · Fax [phone] - 146 · www.kern-sohn.com · [e-mail]

CATALOGO KERN OPTICS 2020

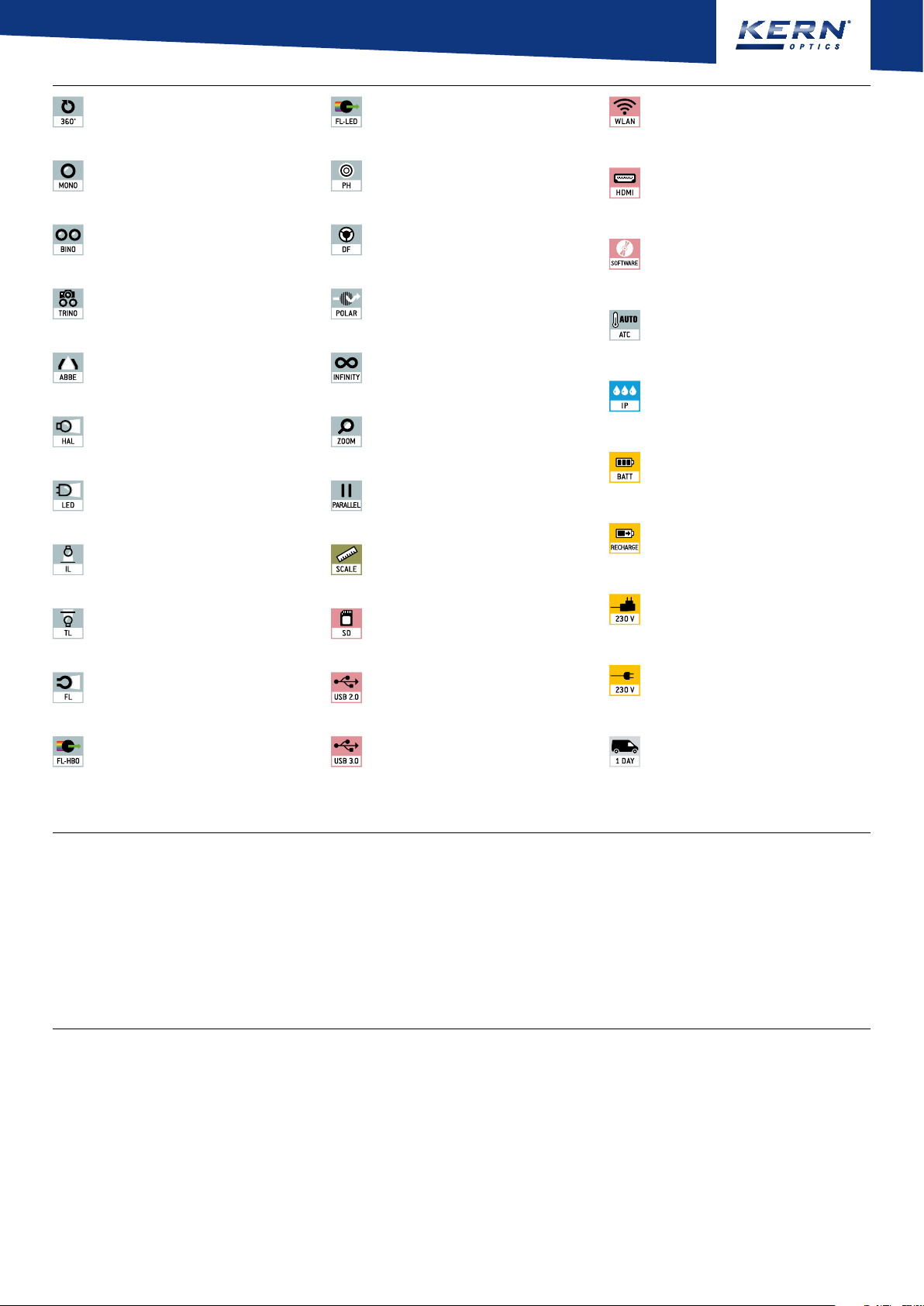

Pittogrammi

Testa del microscopio
girevole a 360 °

Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa

Con illuminazione a LED da 3 W e filtro

Interfaccia dati WLAN

Per inviare l’immagine al visualizzatore mobile

Microscopio monoculare

Per la visione con un sol occhio

Microscopio binoculare

Per la visione con entrambi gli occhi

Microscopio trinoculare

Per la visione con entrambi gli occhi e

eriore opzione per collegamento

un‘ult

Condensatore Abbe

Con elevata apertura numerica, per

azione e focalizzazione della luce

concentr

Illuminazione alogena

Per un‘immagine particolarmente chiara
e ad alto contrasto

Illuminazione a LED

Una fonte di luce fredda, a risparmio energetico
e particolarmente durevole

Tipo di illuminazione a luce riflessa

Per campioni non trasparenti

Tipo di illuminazione a luce passante

Per campioni trasparenti

Inserto per campo oscuro

Per contrasto più elevato

Condensatore di campo oscuro/Unità

Intensificazione del contrasto tramite
illuminazione indiretta

Unità di polarizzazione

Per la polarizzazione della luce

Sistema Infinita

Sistema ottico a correzione infinita

Funzione zoom

Negli stereomicroscopi

Sistema ottico parallelo

Per stereomicroscopi, consente di lavorare
senza affaticamento

Misurazione di lunghezza

Scala graduata integrata nell‘oculare

Scheda SD

per il backup dei dati

Fotocamera digitale HDMI

Per inviare direttamente l’immagine al
visualizzatore

Soware PC

per il trasferimento dei dati di misurazione
dal disposi tivo a un PC.

Compensazione automatica di temperatura
(

ATC)

Per misurazioni tra 10 °C e 30 °C

Protezione antispruzzo ed
antipolvere IPxx

Il tipo di protezione è indicato nel pittogramma.

Funzionamento a pile

Predisposta per Il funzionamento
a pila. Il tipo di pila è indicato per
ciascun tipo di apparecchio.

Funzionamento a batteria ricaricabile

predisposto per il funzionamento
a batteria ricaricabile.

Alimentatore

230V/50Hz standard UE. Su richiesta anche
standard GB, USA o AUS.

Illuminazione a fluorescenza

Per stereomicroscopi

Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa

Con lampada ai vapori ad alta pressione da
100 W e filtro

Abbreviazioni

C-Mount

FPS

H(S)WF

Adattatore per collegare una fotocamera
su microscopi trinoculari

Frames per second

Oculare con punto visuale elevato

(

per persone che indossano gli

)

occhiali

Il vostro rivenditore KERN:

Fotocamera digitale USB 2.0

Per la trasmissione diretta dell‘immagine
a un PC

Fotocamera digitale USB 3.0

Per la trasmissione diretta dell‘immagine
a un PC

LWD

N.A.

Foto camera
SLR

Distanza di funzionamento elevata

Apertura numerica

Fotocamera reflex a specchio

Alimentatore da rete

Integrato nella microscopio. 230 V/50Hz.
Di serie standard EU. Richiedere infor ma zioni
sugli standards GB, AUS o USA.

Invio di pacchi tramite corriere

Nel pittogramma è specificato il tempo
necessario per l’appron tamento del
prodotto in fabbrica espresso in giorni.

SWF

W.D.

WF

grandangolo

Super
almeno ∅ 23 mm con oculare 10×

Distanza di funzionamento

Grandangolo
fino a ∅ 22 mm con oculare 10×

(

numero campo visivo

(

numero campo visivo

)

)
