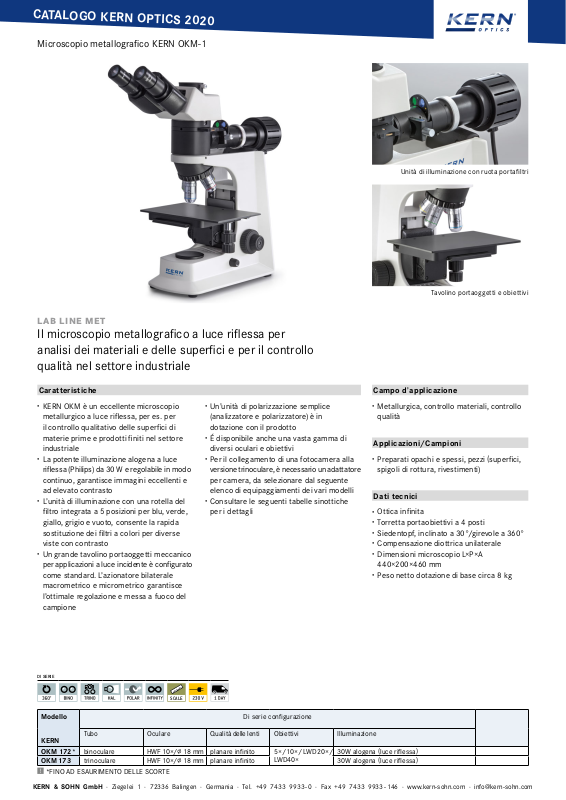

CATALOGO KERN OPTICS 2020
Microscopio metallografico KERN OKM-1
Unità di illuminazione con ruota portafiltri
LAB LINE MET
Il microscopio metallografico a luce riflessa per
analisi dei materiali e delle superfici e per il controllo
qualità nel settore industriale
Caratteristiche
·
KERN OKM è un eccellente microscopio
metallurgico a luce riflessa, per es. per
il controllo qualitativo delle superfici di
materie prime e prodotti finiti nel settore
industriale
·
La potente illuminazione alogena a luce
riflessa (Philips) da 30 W e regolabile in modo
continuo, garantisce immagini eccellenti e
ad elevato contrasto
·
L’unità di illuminazione con una rotella del
filtro integrata a 5 posizioni per blu, verde,
giallo, grigio e vuoto, consente la rapida
sostituzione dei filtri a colori per diverse
viste con contrasto
·
Un grande tavolino portaoggetti meccanico
per applicazioni a luce incidente è configurato
come standard. L’azionatore bilaterale
macrometrico e micrometrico garantisce
l’ottimale regolazione e messa a fuoco del
campione
·
Un’unità di polarizzazione semplice
(
analizzatore e polarizzatore) è in
dotazione con il prodotto
·
É disponibile anche una vasta gamma di
diversi oculari e obiettivi
·
Per il collegamento di una fotocamera alla
versione trinoculare, è necessario un adattatore
per camera, da selezionare dal seguente
elenco di equipaggiamenti dei vari modelli
·
Consultare le seguenti tabelle sinottiche
per i dettagli
Tavolino portaoggetti e obiettivi
Campo d’applicazione
·
Metallurgica, controllo materiali, controllo
qualità
Applicazioni/Campioni
·
Preparati opachi e spessi, pezzi (superfici,
spigoli di rottura, rivestimenti)
Dati tecnici
·
Ottica infinita
·
Torretta portaobiettivi a 4 posti
·
Siedentopf, inclinato a 30°/girevole a 360°
·
Compensazione diottrica unilaterale
·
Dimensioni microscopio L×P×A
440×200×460 mm
·
Peso netto dotazione di base circa 8 kg
DI SERIE
Modello
KERN
OKM 172*
OKM 173 HWF 10×/∅ 18 mm
*FINO AD ESAURIMENTO DELLE SCORTE
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
SCALE
Di serie configurazione
binoculare planare infinito
trinoculare planare infinito 30W alogena (luce riflessa
HWF 10×/∅ 18 mm
5×/10×/ LWD 20×/
LWD40×
30W alogena (luce riflessa
)
)
Page 2
02
CATALOGO KERN OPTICS 2020
Microscopio metallografico KERN OKM-1
Equipaggiamento del modello Modello KERN Codice prodotto
OKM 172 OKM 173
Oculari
(
Obiettivi
planari infiniti
(
coprioggetti
Obiettivi
planari infiniti
(
coprioggetti)
per un‘elevata distanza
di funzionamento
Tubo binoculare
Tubo trinoculare
Tavolino portaoggetti
meccanico
Illuminazione
Unità di illuminazione
a luce riflessa
C-Mount
)
23,2 mm
senza vetrino
senza vetrino
)
HWF 10×/∅ 18 mm
HWF 10×/∅ 18 mm
WF 5×/∅ 20 mm
WF 12,5×/∅ 14 mm
WF 16×/∅ 13 mm
5×/0,11 W.D. 12,10 mm
10×/0,25 W.D. 4,75 mm
20×/0,40 (molleggiato) W.D. 2,14 mm
40×/0,65 (molleggiato) W.D. 0,45 mm
20×/0,40 W.D. 8,35 mm
40×/0,65 W.D. 3,90 mm
50×/0,70 (molleggiato) W.D. 1,95 mm
80×/0,80 (molleggiato) W.D. 0,85 mm
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm
· Compensazione diottrica unilaterale
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm
· Distribuzione fascio 80:20
· Compensazione diottrica unilaterale
· Dimensioni L×A 200×140 mm
· Corsa 76×52 mm
· Manopole coassiali per azionatore micrometrico e macrometrico
30W lampadina alogena di ricambio (luce riflessa
Unità a 5 filtri (blu, verde, giallo, grigio, vuoto
Unità di polarizzazione (incl. inserto
analizzatore e polarizzatore
1×
0,5× (messa a fuoco regolabile
(
con scala graduata di 0,1 mm) (non regolabile
)
)
)
)
OBB-A1403
)
= compreso nella fornitura = Su richiesta
OBB-A1349
OBB-A1355
OBB-A1353
OBB-A1354
OBB-A1268
OBB-A1244
OBB-A1251
OBB-A1258
OBB-A1252
OBB-A1259
OBB-A1266
OBB-A1271
OBB-A1130
OBB-A1346
OBB-A1372
OBB-A1514
OBB-A1515
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
Page 3
CATALOGO KERN OPTICS 2020
Pittogrammi
Testa del microscopio
girevole a 360 °
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con illuminazione a LED da 3 W e filtro
Interfaccia dati WLAN
Per inviare l’immagine al visualizzatore mobile
Microscopio monoculare
Per la visione con un sol occhio
Microscopio binoculare
Per la visione con entrambi gli occhi
Microscopio trinoculare
Per la visione con entrambi gli occhi e
eriore opzione per collegamento
un‘ult
Condensatore Abbe
Con elevata apertura numerica, per
azione e focalizzazione della luce
concentr
Illuminazione alogena
Per un‘immagine particolarmente chiara
e ad alto contrasto
Illuminazione a LED
Una fonte di luce fredda, a risparmio energetico
e particolarmente durevole
Tipo di illuminazione a luce riflessa
Per campioni non trasparenti
Tipo di illuminazione a luce passante
Per campioni trasparenti
Inserto per campo oscuro
Per contrasto più elevato
Condensatore di campo oscuro/Unità
Intensificazione del contrasto tramite
illuminazione indiretta
Unità di polarizzazione
Per la polarizzazione della luce
Sistema Infinita
Sistema ottico a correzione infinita
Funzione zoom
Negli stereomicroscopi
Sistema ottico parallelo
Per stereomicroscopi, consente di lavorare
senza affaticamento
Misurazione di lunghezza
Scala graduata integrata nell‘oculare
Scheda SD
per il backup dei dati
Fotocamera digitale HDMI
Per inviare direttamente l’immagine al
visualizzatore
Soware PC
per il trasferimento dei dati di misurazione
dal disposi tivo a un PC.
Compensazione automatica di temperatura
(
ATC)
Per misurazioni tra 10 °C e 30 °C
Protezione antispruzzo ed
antipolvere IPxx
Il tipo di protezione è indicato nel pittogramma.
Funzionamento a pile
Predisposta per Il funzionamento
a pila. Il tipo di pila è indicato per
ciascun tipo di apparecchio.
Funzionamento a batteria ricaricabile
predisposto per il funzionamento
a batteria ricaricabile.
Alimentatore
230V/50Hz standard UE. Su richiesta anche
standard GB, USA o AUS.
Illuminazione a fluorescenza
Per stereomicroscopi
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con lampada ai vapori ad alta pressione da
100 W e filtro
Abbreviazioni
C-Mount
FPS
H(S)WF
Adattatore per collegare una fotocamera
su microscopi trinoculari
Frames per second
Oculare con punto visuale elevato
(
per persone che indossano gli
)
occhiali
Il vostro rivenditore KERN:
Fotocamera digitale USB 2.0
Per la trasmissione diretta dell‘immagine
a un PC
Fotocamera digitale USB 3.0
Per la trasmissione diretta dell‘immagine
a un PC
LWD
N.A.
Foto camera
SLR
Distanza di funzionamento elevata
Apertura numerica
Fotocamera reflex a specchio
Alimentatore da rete
Integrato nella microscopio. 230 V/50Hz.
Di serie standard EU. Richiedere infor ma zioni
sugli standards GB, AUS o USA.
Invio di pacchi tramite corriere
Nel pittogramma è specificato il tempo
necessario per l’appron tamento del
prodotto in fabbrica espresso in giorni.
SWF
W.D.
WF
grandangolo
Super
almeno ∅ 23 mm con oculare 10×
Distanza di funzionamento
Grandangolo
fino a ∅ 22 mm con oculare 10×
(
numero campo visivo
(
numero campo visivo
)
)
