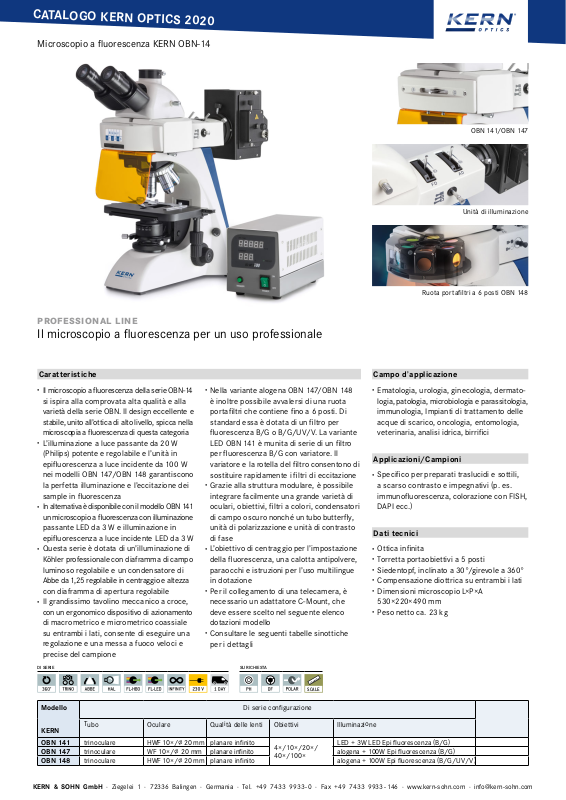

Microscopio a fluorescenza KERN OBN-14

OBN 141/OBN 147

Unità di illuminazione

PROFESSIONAL LINE

Il microscopio a fluorescenza per un uso professionale

Caratteristiche

·

Il microscopio a fluorescenza della serie OBN-14
si ispira alla comprovata alta qualità e alla
varietà della serie OBN. Il design eccellente e
stabile, unito all’ottica di alto livello, spicca nella
microscopia a fluorescenza di questa categoria

·

L’illuminazione a luce passante da 20 W
(

Philips) potente e regolabile e l’unità in
epifluorescenza a luce incidente da 100 W
nei modelli OBN 147/OBN 148 garantiscono
la perfetta illuminazione e l’eccitazione dei
sample in fluorescenza

·

In alternativa è disponibile con il modello OBN 141
un microscopio a fluorescenza con illuminazione
passante LED da 3 W e illuminazione in
epifluorescenza a luce incidente LED da 3 W

·

Questa serie è dotata di un’illuminazione di
Köhler professionale con diaframma di campo
luminoso regolabile e un condensatore di
Abbe da 1,25 regolabile in centraggio e altezza
con diaframma di apertura regolabile

·

Il grandissimo tavolino meccanico a croce,
con un ergonomico dispositivo di azionamento
di macrometrico e micrometrico coassiale
su entrambi i lati, consente di eseguire una
regolazione e una messa a fuoco veloci e
precise del campione

DI SERIE SU RICHIESTA

·

Nella variante alogena OBN 147/OBN 148
è inoltre possibile avvalersi di una ruota
portafiltri che contiene fino a 6 posti. Di
standard essa è dotata di un filtro per
fluorescenza B/G o B/G/UV/V. La variante
LED OBN 141 è munita di serie di un filtro
per fluorescenza B/G con variatore. Il
variatore e la rotella del filtro consentono di
sostituire rapidamente i filtri di eccitazione

·

Grazie alla struttura modulare, è possibile
integrare facilmente una grande varietà di
oculari, obiettivi, filtri a colori, condensatori
di campo oscuro nonché un tubo butterfly,
unità di polarizzazione e unità di contrasto
di fase

·

L’obiettivo di centraggio per l’impostazione
della fluorescenza, una calotta antipolvere,
paraocchi e istruzioni per l’uso multilingue
in dotazione

·

Per il collegamento di una telecamera, è
necessario un adattatore C-Mount, che
deve essere scelto nel seguente elenco
dotazioni modello

·

Consultare le seguenti tabelle sinottiche
per i dettagli

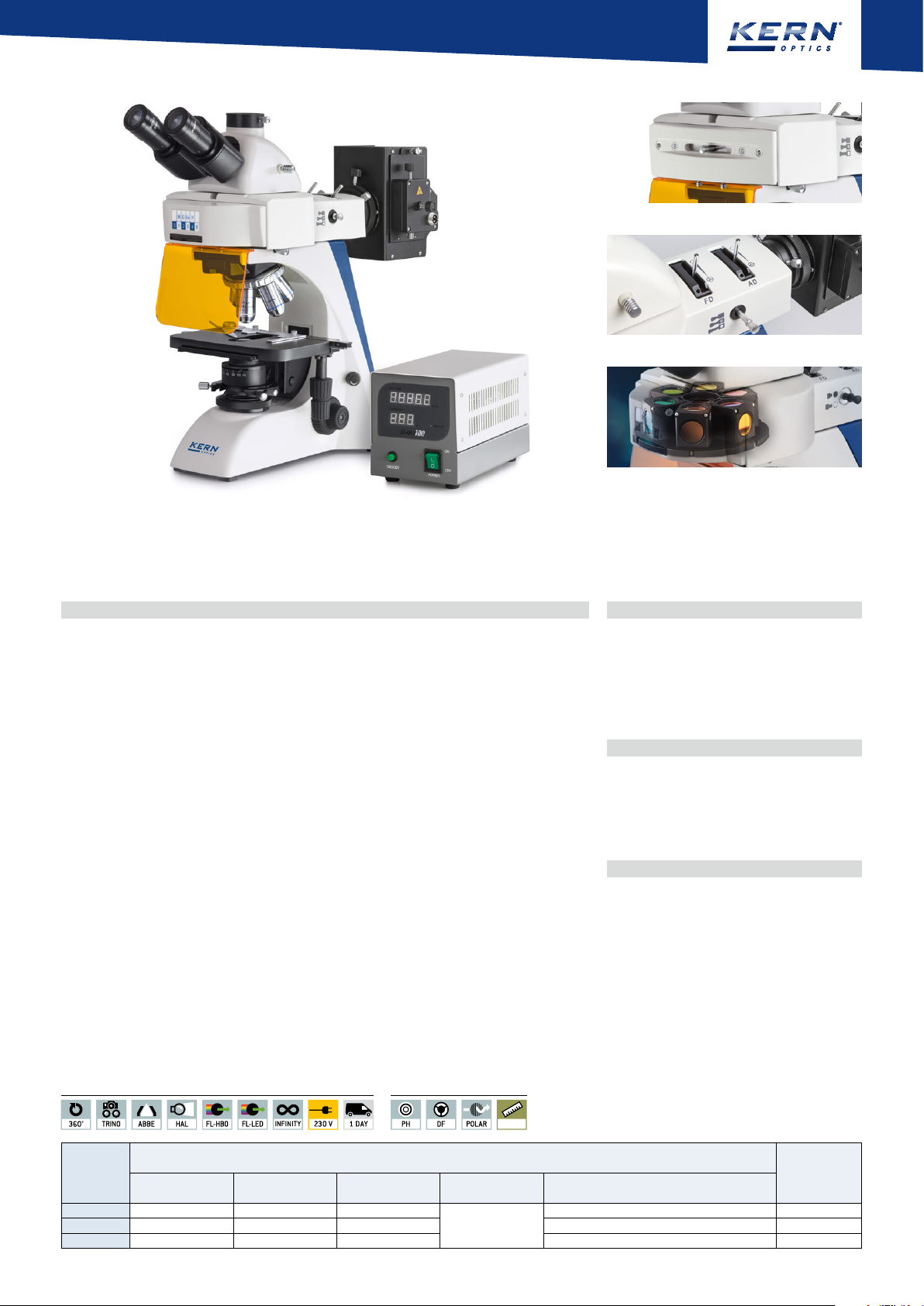

Ruota por tafiltri a 6 posti OBN 148

Campo d’applicazione

·

Ematologia, urologia, ginecologia, dermato­logia, patologia, microbiologia e parassitologia,
immunologia, Impianti di trattamento delle
acque di scarico, oncologia, entomologia,
veterinaria, analisi idrica, birrifici

Applicazioni/Campioni

·

Specifico per preparati traslucidi e sottili,
a scarso contrasto e impegnativi (p. es.
immunofluorescenza, colorazione con FISH,
DAPI ecc.

)

Dati tecnici

·

Ottica infinita

·

Torretta portaobiettivi a 5 posti

·

Siedentopf, inclinato a 30°/girevole a 360°

·

Compensazione diottrica su entrambi i lati

·

Dimensioni microscopio L×P×A
530×220×490 mm

·

Peso netto ca. 23 kg

Modello

KERN

OBN 141
OBN 147 WF 10×/∅ 20 mm
OBN 148 HWF 10×/∅ 20 mm
