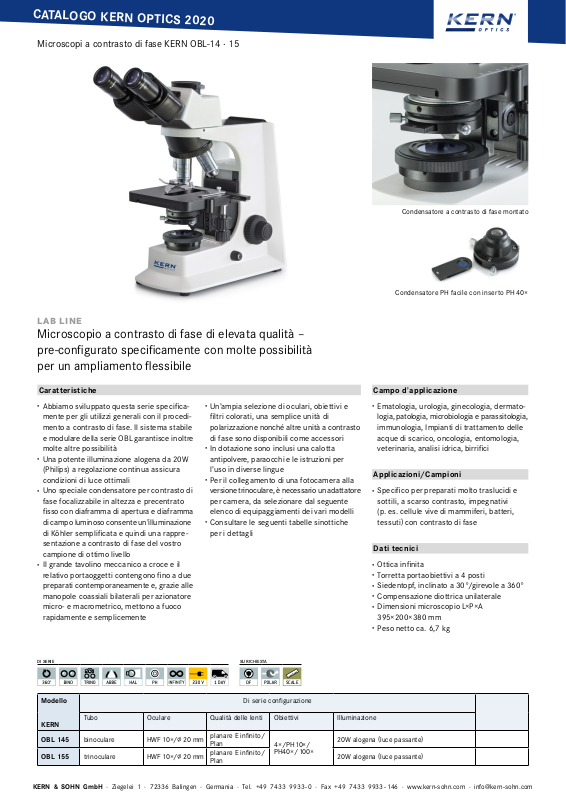

CATALOGO KERN OPTICS 2020
Microscopi a contrasto di fase KERN OBL-14 · 15
Condensatore a contrasto di fase montato
LAB LINE
Microscopio a contrasto di fase di elevata qualità – pre-configurato specificamente con molte possibilità per un ampliamento flessibile
Caratteristiche
·
Abbiamo sviluppato questa serie specifica ­mente per gli utilizzi generali con il procedi­mento a contrasto di fase. Il sistema stabile e modulare della serie OBL garantisce inoltre molte altre possibilità
·
Una potente illuminazione alogena da 20W (
Philips) a regolazione continua assicura
condizioni di luce ottimali
·
Uno speciale condensatore per contrasto di fase focalizzabile in altezza e precentrato fisso con diaframma di apertura e diaframma di campo luminoso consente un’illuminazione di Köhler semplificata e quindi una rappre­sentazione a contrasto di fase del vostro campione di ottimo livello
·
Il grande tavolino meccanico a croce e il relativo portaoggetti contengono fino a due preparati contemporaneamente e, grazie alle manopole coassiali bilaterali per azionatore micro- e macrometrico, mettono a fuoco rapidamente e semplicemente
·
Un’ampia selezione di oculari, obiettivi e filtri colorati, una semplice unità di polarizzazione nonché altre unità a contrasto di fase sono disponibili come accessori
·
In dotazione sono inclusi una calotta antipolvere, paraocchi e le istruzioni per l’uso in diverse lingue
·
Per il collegamento di una fotocamera alla versione trinoculare, è necessario un adattatore per camera, da selezionare dal seguente elenco di equipaggiamenti dei vari modelli
·
Consultare le seguenti tabelle sinottiche per i dettagli
Condensatore PH facile con inserto PH 40×
Campo d’applicazione
·
Ematologia, urologia, ginecologia, dermato­logia, patologia, microbiologia e parassitologia, immunologia, Impianti di trattamento delle acque di scarico, oncologia, entomologia, veterinaria, analisi idrica, birrifici
Applicazioni/Campioni
·
Specifico per preparati molto traslucidi e sottili, a scarso contrasto, impegnativi (
p. es. cellule vive di mammiferi, batteri,
tessuti) con contrasto di fase
Dati tecnici
·
Ottica infinita
·
Torretta portaobiettivi a 4 posti
·
Siedentopf, inclinato a 30°/girevole a 360°
·
Compensazione diottrica unilaterale
·
Dimensioni microscopio L×P×A 395×200×380 mm
·
Peso netto ca. 6,7 kg
DI SERIE SU RICHIESTA
Modello
KERN
OBL 145
OBL 155
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
binoculare
trinoculare
HWF 10×/∅ 20 mm
HWF 10×/∅ 20 mm
Di serie configurazione
planare E infinito/ Plan
planare E infinito/ Plan
SCALE
4×/PH10×/ PH40×/100×
20W alogena (luce passante
20W alogena (luce passante
)
)
Page 2
01
145
155
CATALOGO KERN OPTICS 2020
Microscopi a contrasto di fase KERN OBL-14 · 15
Equipaggiamento del modello Modello KERN Codice prodotto
OBL
HWF 10×/∅ 20 mm
Oculari
(
Obiettivi planari E Infiniti
Tubo binoculare
Tubo trinoculare
Tavolino portaoggetti meccanico
Condensatore PH
Unità di contrasto di fase
Condensatore campo oscuro
Illuminazione 20W lampadina alogena di ricambio (luce passante
Filtri a colori
per luce passante
C-Mount
Altri accessori opzionali sono riportati nell’elenco dotazioni per la serie OBL-12 e OBL-13, da pagina 21
23,2 mm
)
WF 16×/∅ 13 mm
HWF 10×/∅ 20 mm (con lancetta
4×/0,10 W.D. 12,1 mm
10×/0,25 W.D. 2,1 mm
40×/0,65 (molleggiato) W.D. 0,58 mm
100×/1,25 (olio) (molleggiato) W.D. 0,19 mm
Plan 20×/0,40 (molleggiato) W.D. 2,41 mm
Plan 60×/0,80 (molleggiato) W.D. 0,33 mm
Plan 100×/1,15 (in acqua) (molleggiato) W.D. 0,18 mm
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm (per sistema infinito
· Compensazione diottrica unilaterale
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm
· Distribuzione fascio 20:80 (per sistema infinito
· Compensazione diottrica unilaterale
· Dimensioni L×A 145×130 mm
· Corsa 76×52 mm
· Manopole coassiali per azionatore micrometrico e
macrometrico con scala graduata: 2 µm
· Supporto per 2 portaoggetti
Abbe N.A. 1,25, precentrato, per campo chiaro e contrasto di fase
Obiettivo planare PH infinito 10×
Obiettivo planare PH infinito 20×
Obiettivo planare PH infinito 40×
Obiettivo planare PH infinito 100×
Inserto PH 10×
Inserto PH 20×
Inserto PH 40×
Inserto PH 100×
Oculare di centraggio
N.A. 0,85 – 0,91 (Dry, paraboloide
blu (incorporato
verde
giallo
grigio
0,5× (
messa a fuoco regolabile
)
)
)
)
)
)
OBB-A1354
)
OBL
OBB-A1404
OBB-A1448
OBB-A1161
OBB-A1159
OBB-A1160
OBB-A1158
OBB-A1250
OBB-A1270
OBB-A1437
OBB-A1130
OBB-A1549
OBB-A1398
OBB-A1390
OBB-A1391
OBB-A1392
OBB-A1393
OBB-A1399
OBB-A1400
OBB-A1401
OBB-A1402
OBB-A1422
OBB-A1370
OBB-A1188
OBB-A1165
OBB-A1183
OBB-A1515
OBB-A1514
= compreso nella fornitura = Su richiesta
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
Page 3
CATALOGO KERN OPTICS 2020
Pittogrammi
Testa del microscopio girevole a 360 °
Illuminazione a fluorescenza per microscopi metallografici a luce riflessa
Con illuminazione a LED da 3 W e filtro
Interfaccia dati WLAN
Per inviare l’immagine al visualizzatore mobile
Microscopio monoculare
Per la visione con un sol occhio
Microscopio binoculare
Per la visione con entrambi gli occhi
Microscopio trinoculare
Per la visione con entrambi gli occhi e
eriore opzione per collegamento
un‘ult
Condensatore Abbe
Con elevata apertura numerica, per
azione e focalizzazione della luce
concentr
Illuminazione alogena
Per un‘immagine particolarmente chiara e ad alto contrasto
Illuminazione a LED
Una fonte di luce fredda, a risparmio energetico e particolarmente durevole
Tipo di illuminazione a luce riflessa
Per campioni non trasparenti
Tipo di illuminazione a luce passante
Per campioni trasparenti
Inserto per campo oscuro
Per contrasto più elevato
Condensatore di campo oscuro/Unità
Intensificazione del contrasto tramite illuminazione indiretta
Unità di polarizzazione
Per la polarizzazione della luce
Sistema Infinita
Sistema ottico a correzione infinita
Funzione zoom
Negli stereomicroscopi
Sistema ottico parallelo
Per stereomicroscopi, consente di lavorare senza affaticamento
Misurazione di lunghezza
Scala graduata integrata nell‘oculare
Scheda SD
per il backup dei dati
Fotocamera digitale HDMI
Per inviare direttamente l’immagine al visualizzatore
Soware PC
per il trasferimento dei dati di misurazione dal disposi tivo a un PC.
Compensazione automatica di temperatura (
ATC)
Per misurazioni tra 10 °C e 30 °C
Protezione antispruzzo ed antipolvere IPxx
Il tipo di protezione è indicato nel pittogramma.
Funzionamento a pile
Predisposta per Il funzionamento a pila. Il tipo di pila è indicato per ciascun tipo di apparecchio.
Funzionamento a batteria ricaricabile
predisposto per il funzionamento a batteria ricaricabile.
Alimentatore
230V/50Hz standard UE. Su richiesta anche standard GB, USA o AUS.
Illuminazione a fluorescenza
Per stereomicroscopi
Illuminazione a fluorescenza per microscopi metallografici a luce riflessa
Con lampada ai vapori ad alta pressione da 100 W e filtro
Abbreviazioni
C-Mount
FPS
H(S)WF
Adattatore per collegare una fotocamera su microscopi trinoculari
Frames per second
Oculare con punto visuale elevato
(
per persone che indossano gli
)
occhiali
Il vostro rivenditore KERN:
Fotocamera digitale USB 2.0
Per la trasmissione diretta dell‘immagine a un PC
Fotocamera digitale USB 3.0
Per la trasmissione diretta dell‘immagine a un PC
LWD
N.A.
Foto camera SLR
Distanza di funzionamento elevata
Apertura numerica
Fotocamera reflex a specchio
Alimentatore da rete
Integrato nella microscopio. 230 V/50Hz. Di serie standard EU. Richiedere infor ma zioni sugli standards GB, AUS o USA.
Invio di pacchi tramite corriere
Nel pittogramma è specificato il tempo necessario per l’appron tamento del prodotto in fabbrica espresso in giorni.
SWF
W.D.
WF
grandangolo
Super almeno ∅ 23 mm con oculare 10×
Distanza di funzionamento
Grandangolo fino a ∅ 22 mm con oculare 10×
(
numero campo visivo
(
numero campo visivo
)
)
