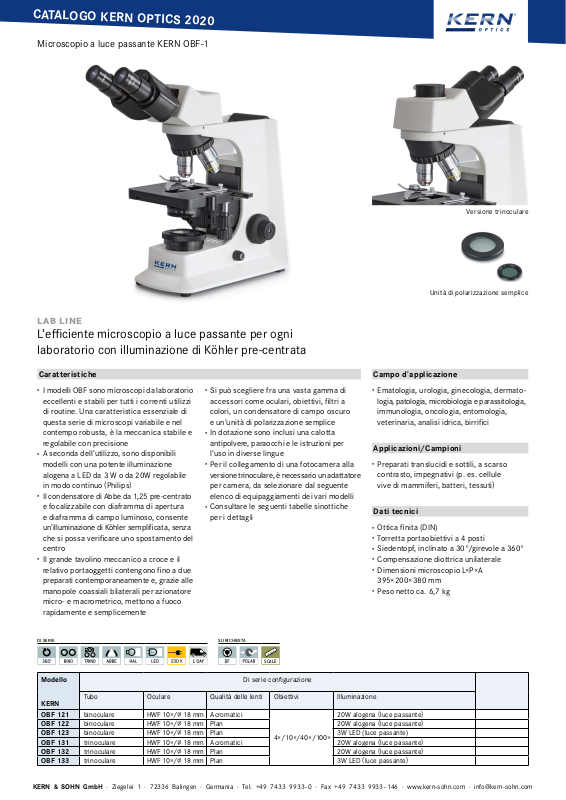

CATALOGO KERN OPTICS 2020
Microscopio a luce passante KERN OBF-1
Versione trinoculare
LAB LINE
L’efficiente microscopio a luce passante per ogni
laboratorio con illuminazione di Köhler pre-centrata
Caratteristiche
·
I modelli OBF sono microscopi da laboratorio
eccellenti e stabili per tutti i correnti utilizzi
di routine. Una caratteristica essenziale di
questa serie di microscopi variabile e nel
contempo robusta, è la meccanica stabile e
regolabile con precisione
·
A seconda dell’utilizzo, sono disponibili
modelli con una potente illuminazione
alogena a LED da 3 W o da 20W regolabile
in modo continuo (Philips
·
Il condensatore di Abbe da 1,25 pre-centrato
)
e focalizzabile con diaframma di apertura
e diaframma di campo luminoso, consente
un’illuminazione di Köhler semplificata, senza
che si possa verificare uno spostamento del
centro
·
Il grande tavolino meccanico a croce e il
relativo portaoggetti contengono fino a due
preparati contemporaneamente e, grazie alle
manopole coassiali bilaterali per azionatore
micro- e macrometrico, mettono a fuoco
rapidamente e semplicemente
·
Si può scegliere fra una vasta gamma di
accessori come oculari, obiettivi, filtri a
colori, un condensatore di campo oscuro
e un’unità di polarizzazione semplice
·
In dotazione sono inclusi una calotta
antipolvere, paraocchi e le istruzioni per
l’uso in diverse lingue
·
Per il collegamento di una fotocamera alla
versione trinoculare, è necessario un adattatore
per camera, da selezionare dal seguente
elenco di equipaggiamenti dei vari modelli
·
Consultare le seguenti tabelle sinottiche
per i dettagli
Unità di polarizzazione semplice
Campo d’applicazione
·
Ematologia, urologia, ginecologia, dermatologia, patologia, microbiologia e parassitologia,
immunologia, oncologia, entomologia,
veterinaria, analisi idrica, birrifici
Applicazioni/Campioni
·
Preparati translucidi e sottili, a scarso
contrasto, impegnativi (p. es. cellule
vive di mammiferi, batteri, tessuti
)
Dati tecnici
·
Ottica finita (DIN
·
Torretta portaobiettivi a 4 posti
·
Siedentopf, inclinato a 30°/girevole a 360°
·
Compensazione diottrica unilaterale
·
Dimensioni microscopio L×P×A
)
395×200×380 mm
·
Peso netto ca. 6,7 kg
DI SERIE SU RICHIESTA
Modello
KERN
OBF 121
OBF 122 HWF 10×/∅ 18 mm
OBF 123 HWF 10×/∅ 18 mm
OBF 131 HWF 10×/∅ 18 mm
OBF 132 HWF 10×/∅ 18 mm
OBF 133
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
SCALE
Di serie configurazione
binoculare Acromatici 20W alogena (luce passante
binoculare Plan 20W alogena (luce passante
binoculare Plan 3W LED (luce passante)
trinoculare Acromatici 20W alogena (luce passante
trinoculare Plan 20W alogena (luce passante
trinoculare Plan 3W LED (luce passante)
HWF 10×/∅ 18 mm
4×/10×/40×/100×
HWF 10×/∅ 18 mm
)
)
)
)
Page 2
01
121
131
122
132
123
133
CATALOGO KERN OPTICS 2020
Microscopio a luce passante KERN OBF-1
Equipaggiamento del modello Modello KERN Codice prodotto
OBF
OBF
OBF
OBF
OBF
OBF
Oculari
(
Obiettivi
acromatici
Obiettivi planari
Tubo binoculare
23,2 mm
)
HWF 10×/∅ 18 mm
WF 16×/∅ 13 mm
HWF 10×/∅ 18 mm (con lancetta
(
HWF 10×/∅ 18 mm
4×/0,10 W.D. 18,6 mm
10×/0,25 W.D. 6,5 mm
40×/0,65 (molleggiato) W.D. 0,47 mm
100×/1,25 (olio) (molleggiato) W.D. 0,07 mm
20×/0,40 (molleggiato) W.D. 1,75 mm
60×/0,85 (molleggiato) W.D. 0,1 mm
4×/0,10 W.D. 14,5 mm
10×/0,25 W.D. 5,65 mm
40×/0,65 (molleggiato) W.D. 0,85 mm
100×/1,25 (olio) (molleggiato) W.D. 0,07 mm
20×/0,40 (molleggiato) W.D. 1,5 mm
60×/0,85 (molleggiato) W.D. 0,07 mm
100×/1,0 (in acqua) (molleggiato) W.D. 0,18 mm
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm (per sistemi non infiniti
· Compensazione diottrica unilaterale
con scala graduata di 0,1 mm) (non regolabile
)
OBB-A1354
)
)
OBB-A1403
OBB-A1348
OBB-A1349
OBB-A1111
OBB-A1108
OBB-A1112
OBB-A1109
OBB-A1110
OBB-A1113
OBB-A1255
OBB-A1238
OBB-A1256
OBB-A1239
OBB-A1249
OBB-A1269
OBB-A1441
OBB-A1129
Tubo trinoculare
Tavolino portaoggetti
meccanico
Condensatore
Condensatore
campo oscuro
Illuminazione
Unità di polarizzazione
Filtri a colori
per luce passante
C-Mount
· Siedentopf, inclinato a 30°/girevole a 360°
· Distanza interpupillare 50 – 75 mm
· Distribuzione fascio 20:80 (per sistemi non Infiniti
· Compensazione diottrica unilaterale
· Dimensioni L×A 145×130 mm
· Corsa 76×52 mm
· Manopole coassiali per azionatore micrometrico e
macrometrico con scala graduata: 2 µm
· Supporto per 2 portaoggetti
Abbe N.A. 1,25 precentrato (con diaframma
N.A. 0,85 – 0,91 (Dry, paraboloide
20W lampadina alogena di ricambio (luce passante
Sistema di illuminazione 3W LED (luce passante)
(
non ricaricabile
Analizzatore/polarizzatore
blu (incorporato
verde
giallo
grigio
0,47× (messa a fuoco regolabile
0,5× (
messa a fuoco regolabile
1×
)
)
)
)
)
)
)
)
= compreso nella fornitura = Su richiesta
OBB-A1345
OBB-A1103
OBB-A1422
OBB-A1370
OBB-A1277
OBB-A1188
OBB-A1165
OBB-A1183
OBB-A1135
OBB-A1515
OBB-A1142
OBB-A1514
KERN & SOHN GmbH · Ziegelei 1 · 72336 Balingen · Germania · Tel. +49 7433 9933 - 0 · Fax +49 7433 9933 - 146 · www.kern-sohn.com · info@kern-sohn.com
Page 3
CATALOGO KERN OPTICS 2020
Pittogrammi
Testa del microscopio
girevole a 360 °
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con illuminazione a LED da 3 W e filtro
Interfaccia dati WLAN
Per inviare l’immagine al visualizzatore mobile
Microscopio monoculare
Per la visione con un sol occhio
Microscopio binoculare
Per la visione con entrambi gli occhi
Microscopio trinoculare
Per la visione con entrambi gli occhi e
eriore opzione per collegamento
un‘ult
Condensatore Abbe
Con elevata apertura numerica, per
azione e focalizzazione della luce
concentr
Illuminazione alogena
Per un‘immagine particolarmente chiara
e ad alto contrasto
Illuminazione a LED
Una fonte di luce fredda, a risparmio energetico
e particolarmente durevole
Tipo di illuminazione a luce riflessa
Per campioni non trasparenti
Tipo di illuminazione a luce passante
Per campioni trasparenti
Inserto per campo oscuro
Per contrasto più elevato
Condensatore di campo oscuro/Unità
Intensificazione del contrasto tramite
illuminazione indiretta
Unità di polarizzazione
Per la polarizzazione della luce
Sistema Infinita
Sistema ottico a correzione infinita
Funzione zoom
Negli stereomicroscopi
Sistema ottico parallelo
Per stereomicroscopi, consente di lavorare
senza affaticamento
Misurazione di lunghezza
Scala graduata integrata nell‘oculare
Scheda SD
per il backup dei dati
Fotocamera digitale HDMI
Per inviare direttamente l’immagine al
visualizzatore
Soware PC
per il trasferimento dei dati di misurazione
dal disposi tivo a un PC.
Compensazione automatica di temperatura
(
ATC)
Per misurazioni tra 10 °C e 30 °C
Protezione antispruzzo ed
antipolvere IPxx
Il tipo di protezione è indicato nel pittogramma.
Funzionamento a pile
Predisposta per Il funzionamento
a pila. Il tipo di pila è indicato per
ciascun tipo di apparecchio.
Funzionamento a batteria ricaricabile
predisposto per il funzionamento
a batteria ricaricabile.
Alimentatore
230V/50Hz standard UE. Su richiesta anche
standard GB, USA o AUS.
Illuminazione a fluorescenza
Per stereomicroscopi
Illuminazione a fluorescenza per
microscopi metallografici a luce riflessa
Con lampada ai vapori ad alta pressione da
100 W e filtro
Abbreviazioni
C-Mount
FPS
H(S)WF
Adattatore per collegare una fotocamera
su microscopi trinoculari
Frames per second
Oculare con punto visuale elevato
(
per persone che indossano gli
)
occhiali
Il vostro rivenditore KERN:
Fotocamera digitale USB 2.0
Per la trasmissione diretta dell‘immagine
a un PC
Fotocamera digitale USB 3.0
Per la trasmissione diretta dell‘immagine
a un PC
LWD
N.A.
Foto camera
SLR
Distanza di funzionamento elevata
Apertura numerica
Fotocamera reflex a specchio
Alimentatore da rete
Integrato nella microscopio. 230 V/50Hz.
Di serie standard EU. Richiedere infor ma zioni
sugli standards GB, AUS o USA.
Invio di pacchi tramite corriere
Nel pittogramma è specificato il tempo
necessario per l’appron tamento del
prodotto in fabbrica espresso in giorni.
SWF
W.D.
WF
grandangolo
Super
almeno ∅ 23 mm con oculare 10×
Distanza di funzionamento
Grandangolo
fino a ∅ 22 mm con oculare 10×
(
numero campo visivo
(
numero campo visivo
)
)
