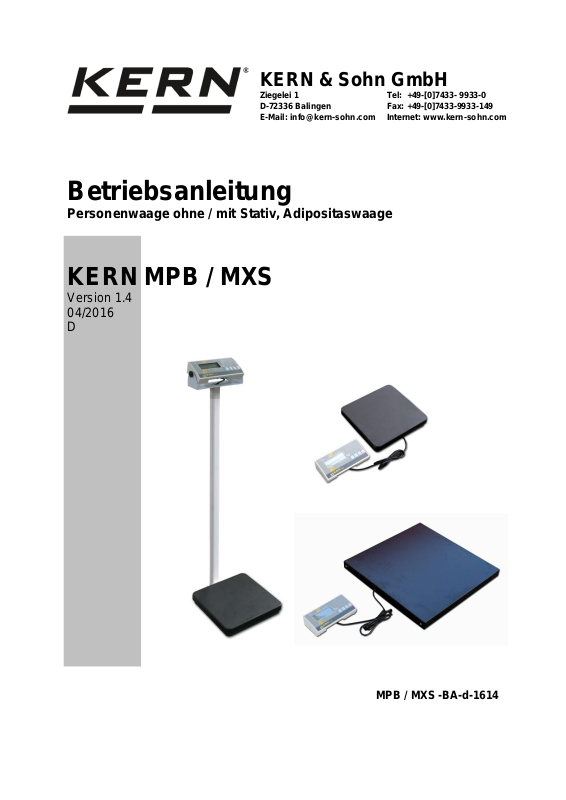

KERN & Sohn GmbH
Ziegelei 1 |
Tel: +49-[0]7433- 9933-0 |
D-72336 Balingen |
Fax: +49-[0]7433-9933-149 |
E-Mail: info@kern-sohn.com |
Internet: www.kern-sohn.com |
Betriebsanleitung
Personenwaage ohne / mit Stativ, Adipositaswaage
KERN MPB / MXS
Version 1.4
04/2016
D
MPB / MXS -BA-d-1614
|
|
KERN MPB 300K100 |
|
|
D |
|
|
|
|
KERN MPB 300K100P |
|
|
|
KERN MXS 300K100 |
|
|
|
Version 1.4 04/2016 |
|
|
|
Betriebsanleitung |
|
|
|
Personenwaage, Personenwaage mit Stativ, |
|
|
|
Adipositaswaage |
|
Inhaltsverzeichnis |
|
|
|
1 |
Technische Daten .......................................................................................... |
4 |
|
2 |
Grundlegende Hinweise (Allgemeines) ....................................................... |
5 |
|
2.1 |
Bestimmungsgemäße Verwendung ........................................................................... |
5 |
|
2.2 |
Sachwidrige Verwendung .......................................................................................... |
5 |
|
2.3 |
Gewährleistung.......................................................................................................... |
|
5 |
2.4 |
Prüfmittelüberwachung .............................................................................................. |
6 |
|
3 |
Grundlegende Sicherheitshinweise............................................................. |
7 |
|
3.1 |
Hinweise in der Betriebsanleitung beachten .............................................................. |
7 |
|
3.2 |
Ausbildung des Personals ......................................................................................... |
7 |
|
4 |
Transport und Lagerung ............................................................................... |
7 |
|
4.1 |
Kontrolle bei Übernahme ........................................................................................... |
7 |
|
4.2 |
Verpackung ............................................................................................................... |
|
7 |
5 |
Auspacken, Aufstellung und Inbetriebnahme ............................................. |
8 |
|
5.1 |
Aufstellort, Einsatzort................................................................................................. |
8 |
|
5.2 |
Auspacken................................................................................................................. |
|
9 |
5.2.1 |
Zusammenbauen und Aufstellen der Waage............................................................................. |
9 |
|
5.2.2 |
Lieferumfang............................................................................................................................. |
|
12 |
5.2.3 |
Montagehinweise für Modelle mit Wandhalterung................................................................... |
12 |
|
5.3 |
Netzanschluss .......................................................................................................... |
|
13 |
5.4 |
Batteriebetrieb ( Einlegen u. Entnahme ) .................................................................. |
13 |
|
5.5 |
Erstinbetriebnahme................................................................................................... |
13 |
|
5.6 |
Justierung (nur durch Kern autorisierte Händler) ...................................................... |
13 |
|
5.6.1 |
Vorgehen bei der Justierung (nur durch Kern autorisierte Händler)......................................... |
14 |
|
5.7 |
Menü-Übersicht ........................................................................................................ |
|
16 |
6 |
Betrieb .......................................................................................................... |
|
18 |
6.1 |
Bedienungselemente 4 Tasten Terminal ................................................................. |
18 |
|
6.1.1 |
Display ...................................................................................................................................... |
|
18 |
6.1.2 |
Tastaturübersicht...................................................................................................................... |
|
19 |
MPB / MXS -BA-d-1614 |
2 |
7 |
Benutzung der Waage ................................................................................. |
20 |
7.1 |
Wägen...................................................................................................................... |
20 |
7.2 |
Tarieren .................................................................................................................... |
20 |
7.3 |
Hold-Funktion (Stillstandsfunktion) ........................................................................... |
21 |
7.4 |
Bestimmung des Body Mass Index........................................................................... |
21 |
7.4.1 |
Klassifikation der BMI-Werte .................................................................................................... |
22 |
8 |
Fehlermeldung ............................................................................................. |
23 |
9 |
Wartung, Instandhaltung, Entsorgung....................................................... |
23 |
9.1 |
Reinigen ................................................................................................................... |
23 |
9.2 |
Wartung, Instandhaltung .......................................................................................... |
23 |
9.3 |
Entsorgung ............................................................................................................... |
23 |
10 |
Kleine Pannenhilfe....................................................................................... |
24 |
11 |
Konformitätserklärung ................................................................................ |
25 |
3 |
MPB / MXS -BA-d-1614 |
KERN |
MPB300K100 / P |
|
MXS300K100 |
|
|
|
|
|
|
Ablesbarkeit (d) |
100 g |
|
||
|
|
|
||
Wägebereich (Max) |
300 kg |
|
300kg |
|
|
|
|
|
|
Empfohlenes Justierge- |
200 kg |
|
200 kg |
|
wicht, (Klasse) |
(M2) |
|
(M2) |
|
|
|
|
|
|
Einschwingzeit (typisch) |
2 – 3 sec. |
|
||
|
|
|
||
Anwärmzeit |
10 min |
|
||
|
|
|||
|
Netzadapter 9V / 100 mA |
|||
Stromversorgung |
|
|
|
|
Batteriebetrieb 6 x 1,5V, Größe AA |
||||
|
||||
|
Betriebsdauer |
170h |
||
|
|
|||
Auto Off |
nach 3 min ohne Lastwechsel ( einstellbar ) |
|||
|
|
|||
Betriebstemperatur |
+ 5°C … + 35°C |
|||
|
|
|||
Lagerungstemperatur |
- 20°C … + 60°C |
|||
|
|
|||
Luftfeuchtigkeit |
max. 80 % (nicht kondensierend) |
|||
|
|
|
||
Plattform (B x T x H) mm |
315x300x60 |
|
550 x 550x80 |
|
|
|
|
||
Terminal (B x T x H) mm |
210 x 110 x 48 |
|||
|
|
|
||
|
|
|
||
Waage betriebsbereit |
Ohne Stativ : 315x300x60 |
|
550 x 550x80 |
|
(B x T X H ) mm |
mit Stativ : 315x440x1010 |
|
|
|
|
|
|
|
|
Gewicht kg (netto) |
Ohne Stativ : 4,0 |
|
14.0 |
|
|
mit Stativ : 5,8 |
|
|
|
|
|
|
|
MPB / MXS -BA-d-1614 |
4 |
Diese Waage dient zum Bestimmen des Gewichts von Personen, für den privaten
Bereich. Ein Einsatz dieser Waage im medizinischen Bereich ist nicht zulässig. Für den Wägevorgang hat sich die Person auf die Wägeplatte zu stellen. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
Bei Waagen mit Höhenmesser ist darauf zu achten, dass die obere Klappe nach
Gebrauch sofort wieder nach unten geklappt wird, um eine Verletzungsgefahr zu vermeiden.
Die Waage ist vor jedem Einsatz durch die mit der sachgerechten Handhabung vertraute Person auf den ordnungsgemäßen Zustand zu prüfen.
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! ( Beispiel : Langsames herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter. )
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die Waage kann hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung
Verwendung außerhalb der beschriebenen Anwendungen
Veränderung oder Öffnen des Gerätes
mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
nicht sachgemäße Aufstellung oder elektrische Installation
Überlastung des Messwerkes
Fallenlassen der Waage
5 |
MPB / MXS -BA-d-1614 |
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
Bei Personenwaagen mit Körper-Größenmesser ist eine messtechnische Überprüfung der Genauigkeit des Messstabes zu empfehlen, aber nicht zwingend notwendig, da die Ermittlung der menschlichen Körpergröße immer mit einer sehr großen Ungenauigkeit behaftet ist.
MPB / MXS -BA-d-1614 |
6 |
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.
Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen Rücktransport auf.
Für Rücktransport ist nur die Originalverpackung zu verwenden.
Trennen Sie vor dem Versand alle angeschlossenen Kabel und losen/beweglichen Teile.
Bringen sie evtl. vorgesehene Transportsicherungen an. Sichern Sie alle Teile z.B. Wägeplattform, Netzteil, Stativ, Bediengerät usw. gegen Verrutschen und Beschädigung.
7 |
MPB / MXS -BA-d-1614 |
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Beachten Sie deshalb am Aufstellort folgendes:
-Waage auf eine stabile, gerade Fläche stellen;
-extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
-Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
-Erschütterungen während des Wägens vermeiden;
-Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
-Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
-statische Aufladung der Waage und der zu wiegenden Person vermeiden.
-Kontakt mit Wasser vermeiden
Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.
