Kern MAP 80K1S User guide

www.conrad.pl

INSTRUKCJA OBSŁUGI

Nr produktu 755873

Siłomierz, niutonometr Kern MAP 80K1S

Strona 1 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Model Kern

MAP 80K1

Pojemność

80 kg (niebieski)

40 kg (zielony)

20 kg (czerwony)

Czytelność

0,1 kg / 0,2 lb

Jednostki

Kg, lb

Funkcja automatycznego wyłączenia

Po 1 min bez zmiany obciążenia

Zasilanie

1 x CR2450 Żywotność 53 godziny

Temperatura pracy

+ 5°C … + 35°C

Temperatura przechowywania

- 20°C … + 60°C

Wilgotność powietrza

Max 80 % (bez kondensacji)

Wymiary w pełni zmontowany

212 x 55 x 102

Waga g (netto)

300

1. Dane techniczne

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 2 z 20

www.conrad.pl

Model Kern

MAP 80K1S

Pojemność

80 kg (niebieski)

40 kg (zielony)

20 kg (czerwony)

10 kg

(żółty)

Czytelność

0,1 kg / 0,2 lb

Jednostki

Kg, lb

Funkcja automatycznego wyłączenia

Po 1 min bez zmiany obciążenia

Zasilanie

1 x CR2450 Żywotność 53 godziny

Temperatura pracy

+ 5°C … + 35°C

Temperatura przechowywania

- 20°C … + 60°C

Wilgotność powietrza

Max 80 % (bez kondensacji)

Wymiary w pełni zmontowany

212 x 55 x 88

Waga g (netto)

300 Model Kern

MAP 130K1

Pojemność

130 kg (niebieski)

80 kg (zielony)

40 kg (czerwony)

Czytelność

0,1 kg / 0,2 lb

Jednostki

Kg, lb

Funkcja automatycznego wyłączenia

Po 1 min bez zmiany obciążenia

Zasilanie

1 x CR2450 Żywotność 53 godziny

Temperatura pracy

+ 5°C … + 35°C

Temperatura przechowywania

- 20°C … + 60°C

Wilgotność powietrza

Max 80 % (bez kondensacji)

Wymiary w pełni zmontowany

212 x 55 x 102

Waga g (netto)

300

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 3 z 20

www.conrad.pl

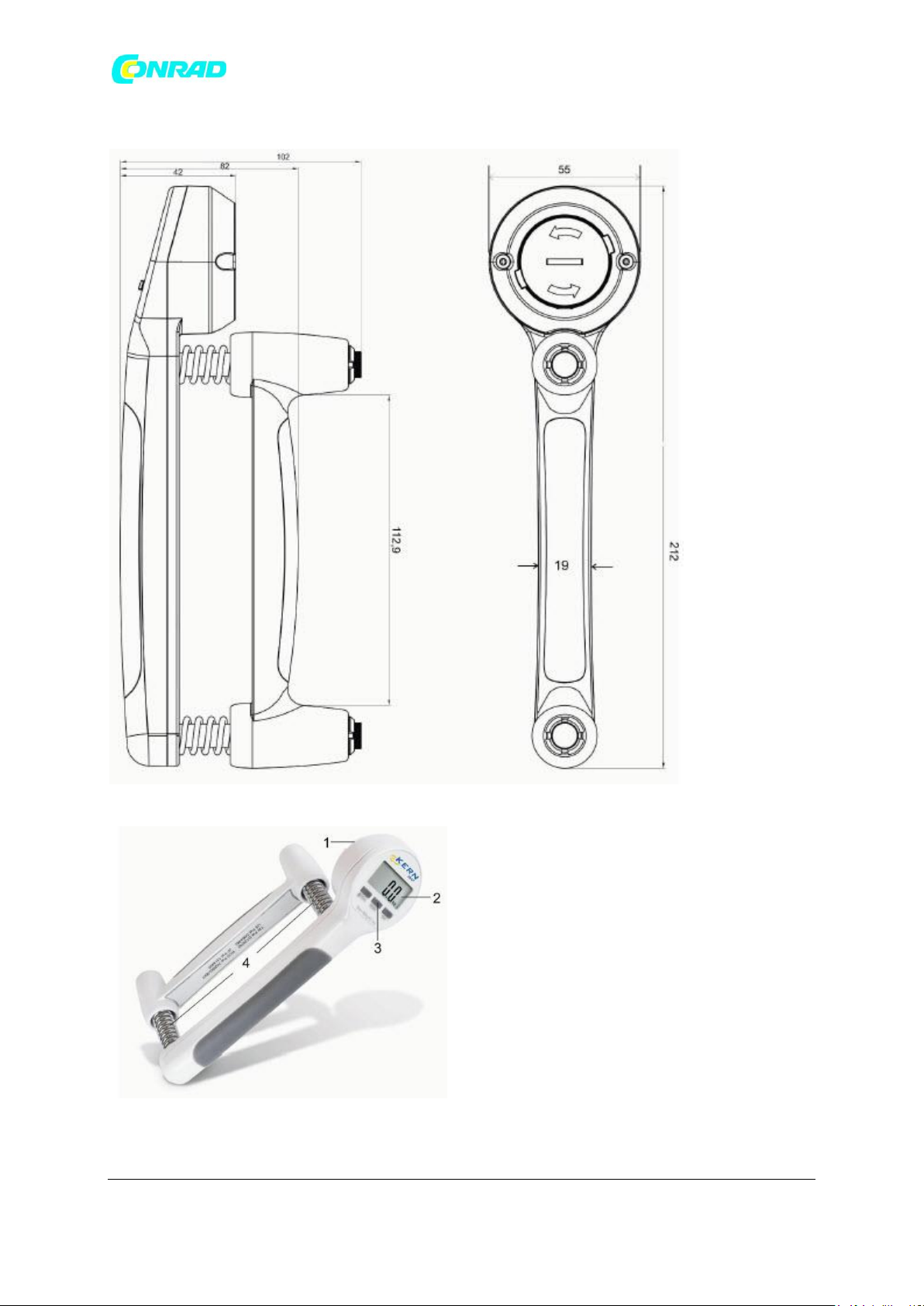

1.1 Wymiary MAP 80K1S:

Strona 4 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

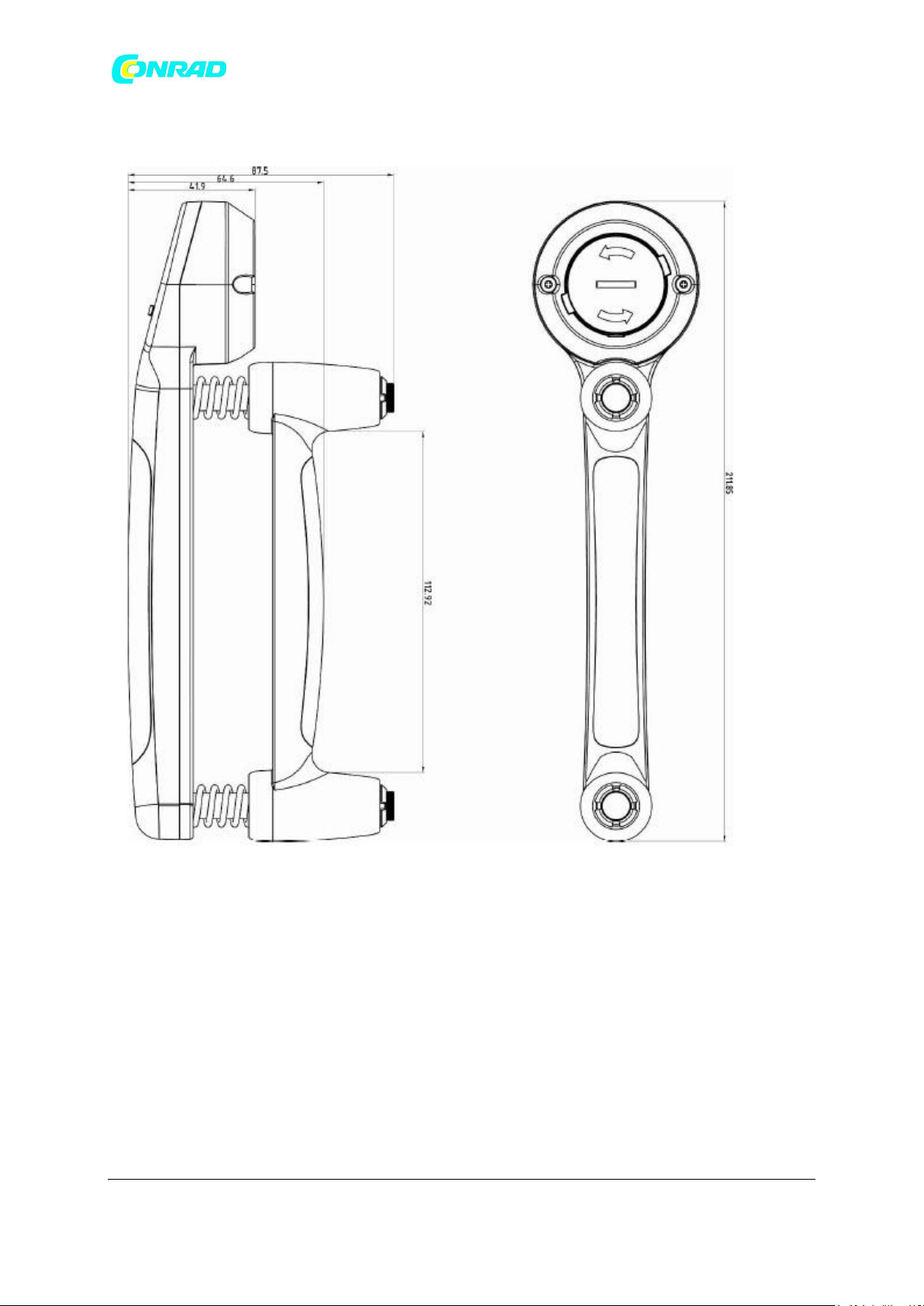

MAP 80K1, MAP 130K1

2. Przegląd urządzenia

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 5 z 20

www.conrad.pl

1. Komora baterii

2. Wyświetlacz

3. Klawiatura

4. Ustawienie sprężyn

Walizka transportowa

3. Podstawowe informacje (główne) Przeznaczenie urządzenia:

To urządzenie pozwala personelowi medycznemu na sprawdzenie kondycji pacjenta i

przeprowadzenie kontrolowanego treningu w trakcie procesu rehabilitacji. Przed każdym użyciem urządzenia należy sprawdzić czy działa prawidłowo.

Użycie niezgodnie z przeznaczeniem:

Zmiany w konstrukcji urządzenia nie są dozwolone. Może to doprowadzić do nieprawidłowych wyników pomiarów, uszkodzeń związanych z bezpieczeństwem i zniszczeniem urządzenia. Urządzenie może pracować tylko zgodnie z domyślnymi ustawieniami. Inne obszary zastosowania muszą zostać opublikowane przez KERN na piśmie.

Gwarancja

Roszczenia gwarancyjne są nieważne w przypadku gdy:

- Nasze warunki w instrukcji będą ignorowane

- Urządzenie będzie używane poza opisanym zastosowaniem

- Urządzenie będzie modyfikowane lub otwierane

- Pojawią się mechaniczne uszkodzenia urządzenia spowodowane przez media lub płyny

- Naturalne zużycie urządzenia

- Użycie niezgodne z przeznaczeniem lub instalacja elektryczna

- Układ pomiarowy zostanie przeciążony

Strona 6 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Test kontrolny urządzenia

Jako środek zapobiegawczy podczas kontroli jakości należy regularnie sprawdzać cechy metrologiczne urządzenia. Odpowiedzialny użytkownik musi określić odpowiedni przedział, jak również rodzaj i zakres tego testu. Więcej informacji można znaleźć na stronie KERN (HYPERLINK http://www.kern-

sohn.com pod www.kern-sohn.com).

4. Podstawowe środki ostrożności

Przed instalacją i uruchomieniem należy dokładnie przeczytać niniejszą instrukcję, nawet jeśli masz doświadczenie z obsługą siłomierzy firmy Kern. Wersje w innych językach są niewiążącymi tłumaczeniami. Jedyną wiążącą wersją jest oryginalny dokument w języku niemieckim.

Szkolenie personelu - Personel medyczny musi zastosować się do instrukcji obsługi i stosować się do niej w celu właściwego użytkowania i pielęgnacji produktu.

5. Transport i przechowywanie Kontrola przy odbiorze - Podczas odbioru urządzenia należy niezwłocznie sprawdzić opakowanie, a urządzenie rozpakować pod kątem widocznych uszkodzeń.

Opakowanie - Wszystkie elementy oryginalnego opakowania należy przechowywać w przypadku, gdy

zajdzie potrzeba zwrotu urządzenia. Użyj oryginalnego opakowania w celu zwrotu urządzenia.

6. Rozpakowywanie urządzenia i pierwsze uruchomienia Miejsce stosowania - Urządzenie jest zaprojektowane w taki sposób, aby uzyskać wiarygodne wyniki

pomiarów w normalnych warunkach użytkowania.

Warunku do bezpiecznej pracy:

- Zapobiegaj ekstremalnych wahań temperatury i gorąca

- Chroń urządzenie przed wilgocią, oparami i pyłem;

- Nie wystawiaj urządzenia na działanie długotrwałej wilgoci.

- Niedozwolona kondensacja (skraplanie wilgoci powietrza na urządzeniu) może wystąpić, jeśli urządzenie zostanie szybko przeniesione z zimnego do znacznie cieplejszego otoczenia.

- Unikaj obecności ładunków statycznych

- Unikaj kontaktu z wodą.

Jeśli wystąpi obecność pola elektromagnetycznego lub ładunków statycznych lub jeśli napięcie jest niestabilne, możliwe będą znaczne przekłamania na wyświetlaczu (nieprawidłowe wyniki ważenia). W takim wypadku należy zmienić położenie urządzenia.

Zawartość dostawy

- Urządzenie

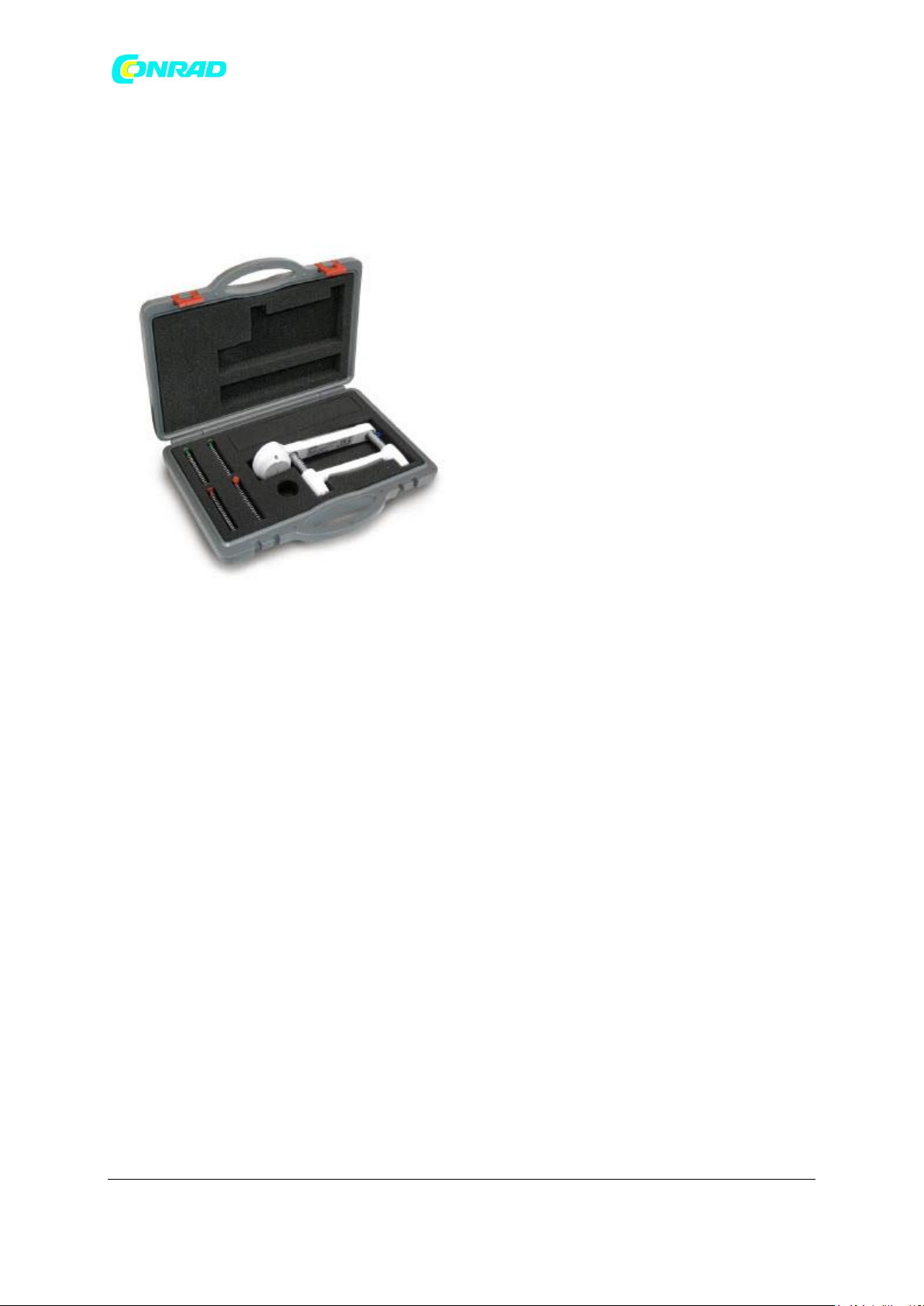

- Walizka do przechowywania

- 3 zestawy sprężyn

- Instrukcja obsługi

Strona 7 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

- baterie

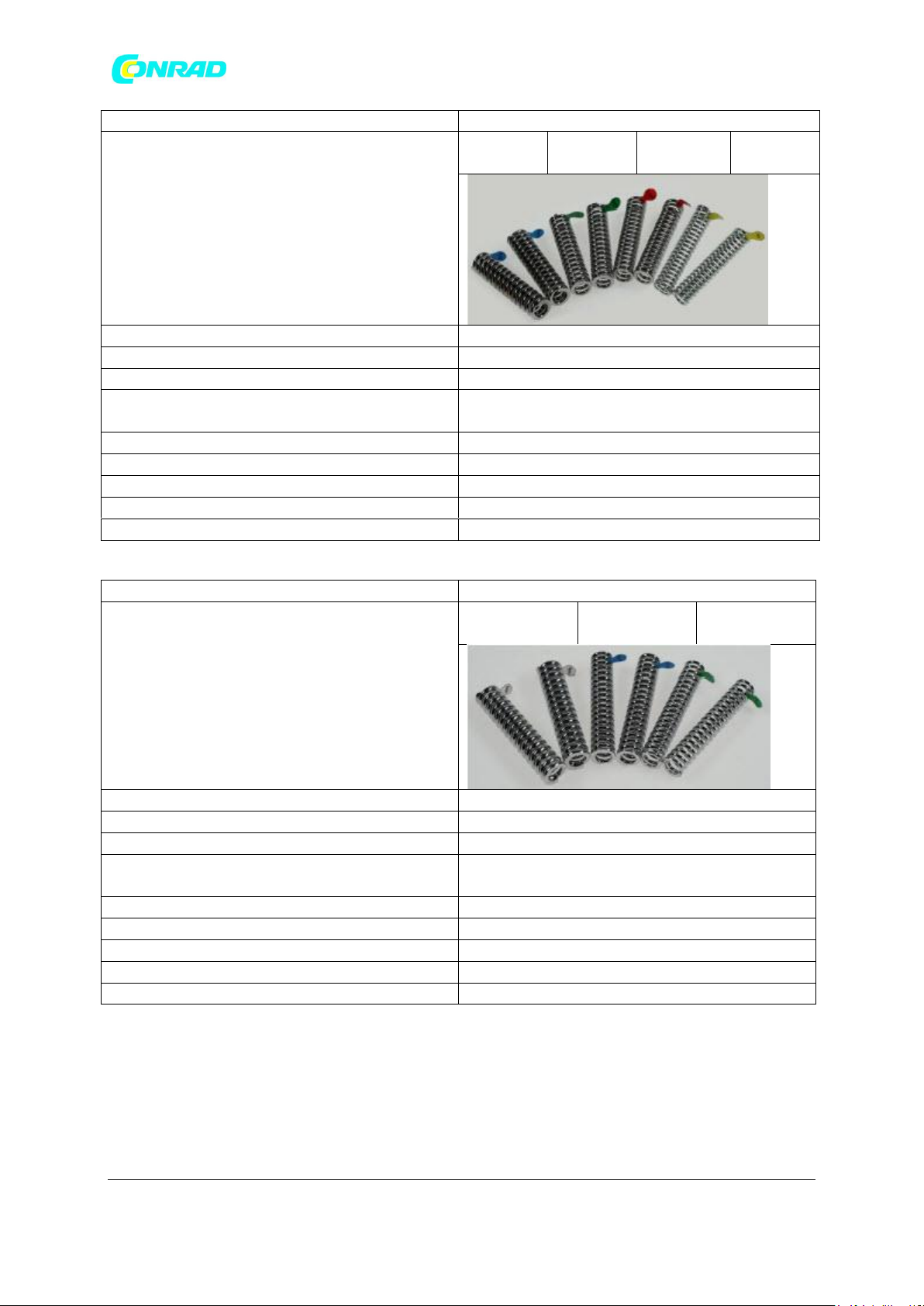

Jak wymienić zestaw sprężyn

1. Naciśnij urządzenie aż dwie śruby (1) będą widoczne

2. Wyciągnij śruby

3. W pierwszej kolejności zdejmij uchwyt, a następnie sprężyny.

4. Włóż żądany zestaw sprężyn.

5. Ponownie zmontuj urządzenie w odwrotnej kolejności.

Zamontuj dwie dodatkowe podkładki tylko w siłomierzu o wytrzymałości 130 kg

Strona 8 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Działanie za pomocą baterii

1. Otwórz komorę baterii, jak pokazano na ilustracji

2. Wymień baterię na nową (CR-2450)

Strona 9 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

3. Zamknij ponownie komorę baterii Aby oszczędzić energię baterii, urządzenie rozłączy się automatycznie po upływie 60 sekund bez zmiany wyświetlacza. Jeśli baterie zostaną szybko rozładowane, na wyświetlaczu pojawi się symbol „LO”. Wymień baterie

na nowe.

Jeśli siłomierz nie będzie używany przez dłuższy czas, wyjmij baterie i przechowuj je oddzielnie. Kwasy wydzielające się z baterii mogą uszkodzić siłomierz.

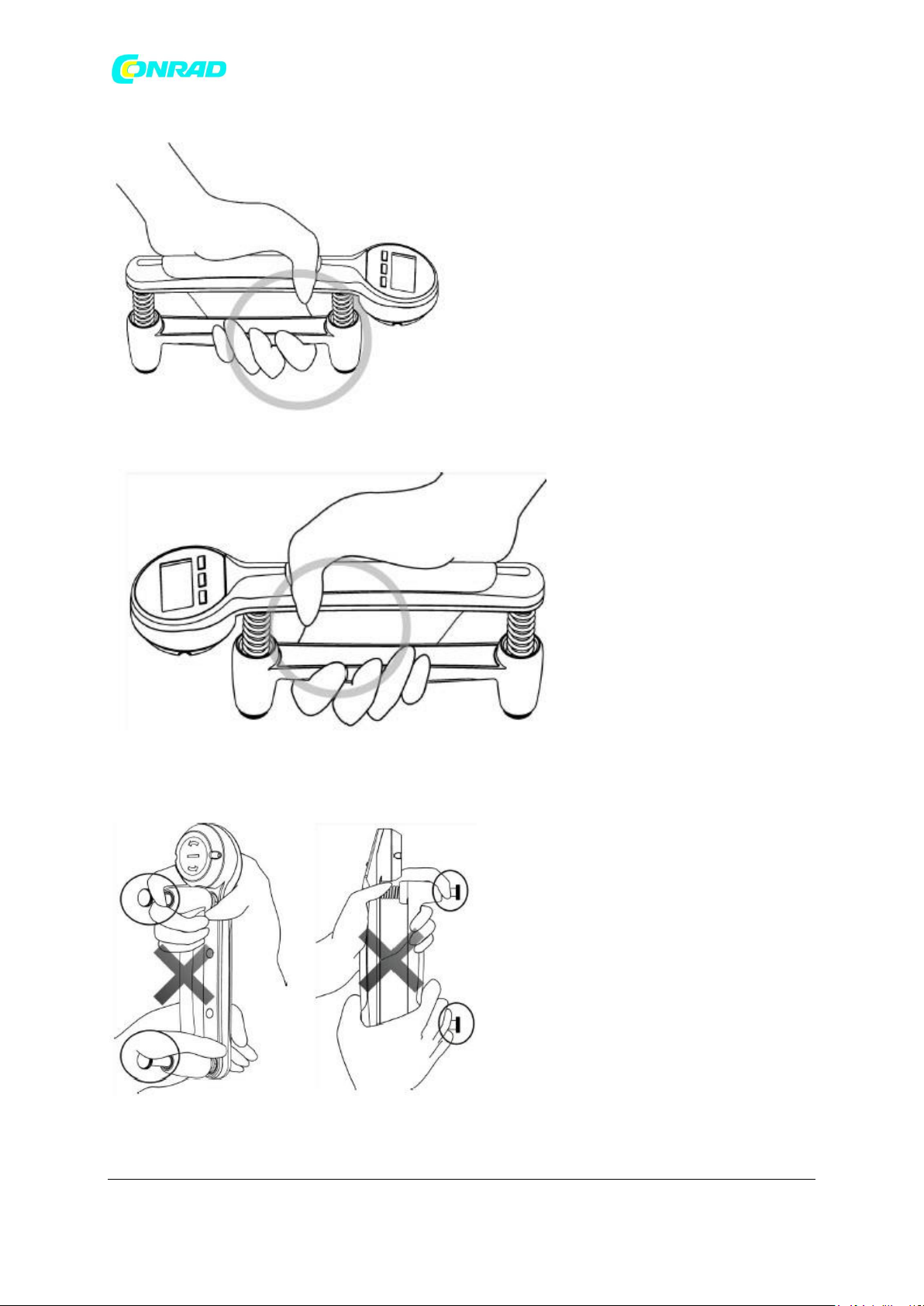

Uruchomienie Poprawne

Lewa ręka Prawa ręka

Strona 10 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Poprawnie

Lewa ręka

Prawa ręka

Niepopranie

Strona 11 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

7. Działanie Przegląd wyświetlacza

1. Wyświetlacz stabilności

2. Stan baterii

3. Tryb działania

4. Wyświetlacz procentowy

5. Ważona jednostka „lb”

6. Ważona jednostka „kg”

Przegląd przycisków

Strona 12 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

PRZYCISK

FUNKCJA

/ Zero

Wyłączenie / włączenie

Mode (tryb)

Wybór trybu działania

Set (ustawienia)

Potwierdzenie W trybie realnym: przełączanie jednostki kg

lb

TRYB PRACY

WYŚWIETLACZ

FUNKCJA

Tryb rzeczywisty

Tryb liczenia

Tryb średnich wartości

Tryb szczytowy / maksymalny

Pokazuje aktualną siłę

Liczy liczbę akcji chwytania przekraczających wcześniej ustalony limit siły

Oblicza średnią siłę wynikającą z dwóch uchwytów

Pokazuje maksymalną siłę

jednego uchwytu.

Włączenie / wyłączenie Włącza urządzenie za pomocą naciśnięcia przycisku / zero. Na wyświetlaczu pojawi się zero.

Jeśli urządzenie nie pokazuje zero, rozładuj urządzenie a następnie naciśnij przycisk /zero. Aby wyłączyć urządzenie, naciśnij i przytrzymaj przycisk / zero przez około 3 sekundy.

Podczas włączenia, urządzenie powróci do trybu lub jednostki (kg/lb), który był przed jego

włączeniem.

Tryby działania

Urządzenie w trybie dostawy jest w trybie rzeczywistym. Użyj przycisku trybu, aby przełączyć urządzenie pomiędzy następującymi trybami pracy.

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

Strona 13 z 20

www.conrad.pl

Tryb rzeczywisty

1. Pokazanie aktualnej siły

Odciąż Naciśnij Zwolnij

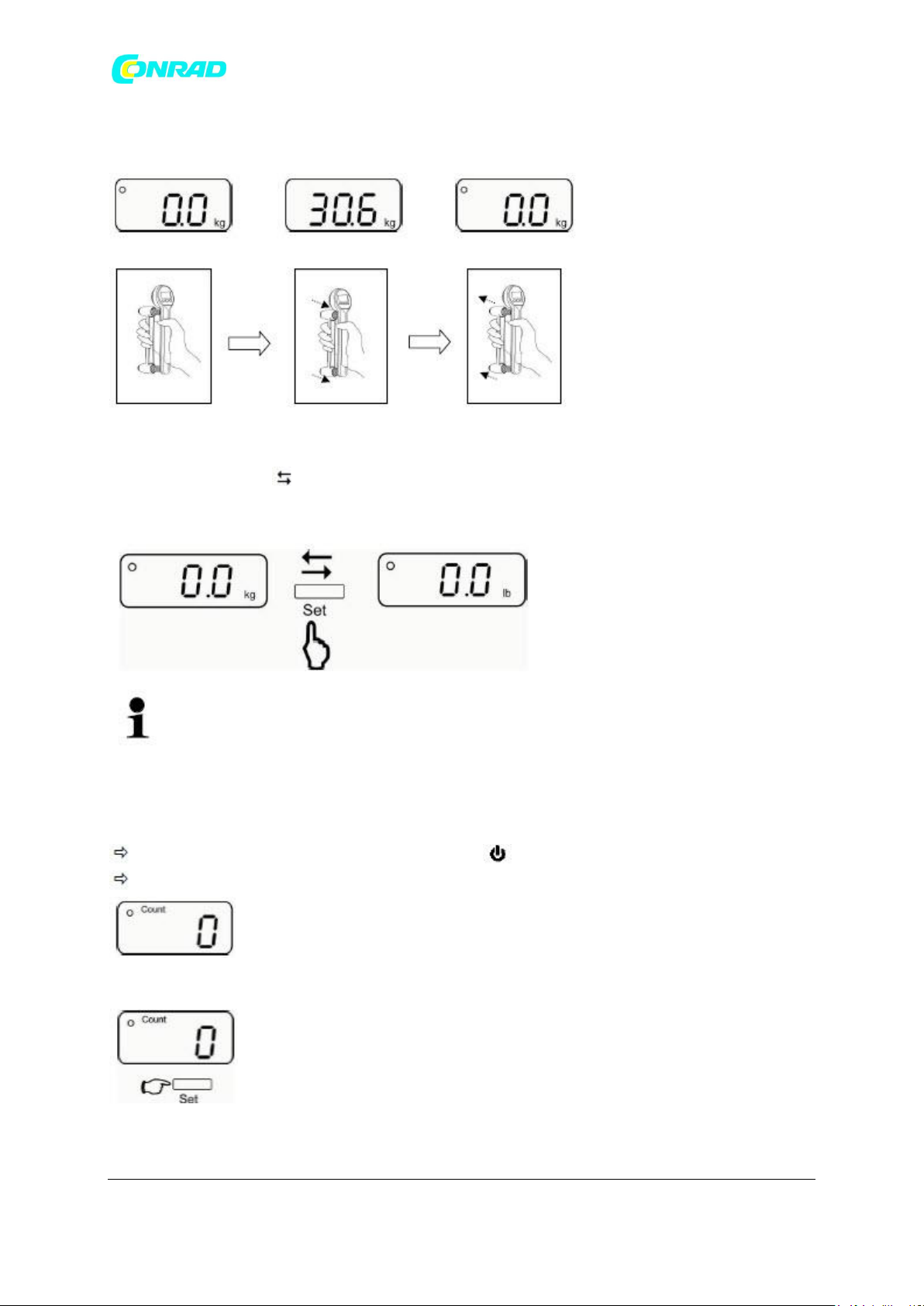

2. Zmiana jednostki kg lb

W trybie rzeczywistym możliwa jest zmiana jednostki z „kg” na „lb” za pomocą naciśnięcia przycisku SET – i odwrotnie.

Podczas włączania urządzenie powróci do trybu lub urządzenia które było ustawione przed

włączeniem.

1. Tryb liczenia

1. Tryb odebrania

Włącz urządzenie za pomocą naciśnięcia przycisku / zero Naciśnij przycisk Mode kilkukrotnie aż wyświetlacz odliczania pojawi się

2. Jak ustawić limit siły

Aktualnie ustawiony limit siły zostanie wyświetlony

Strona 14 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Aby zmienić, naciśnij kilkukrotnie przycisk Mode aż żądana siła zostanie wyświetlona. Upewnij się że wytrzymałość sprężyny nie została przekroczona (np. limit wytrzymałości dla 20 kg zestawu sprężyn < 20 kg).

Potwierdź za pomocą przycisku Set; wyświetlacz odliczania pojawi się.

3. Liczenie uchwytów

Strona 15 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

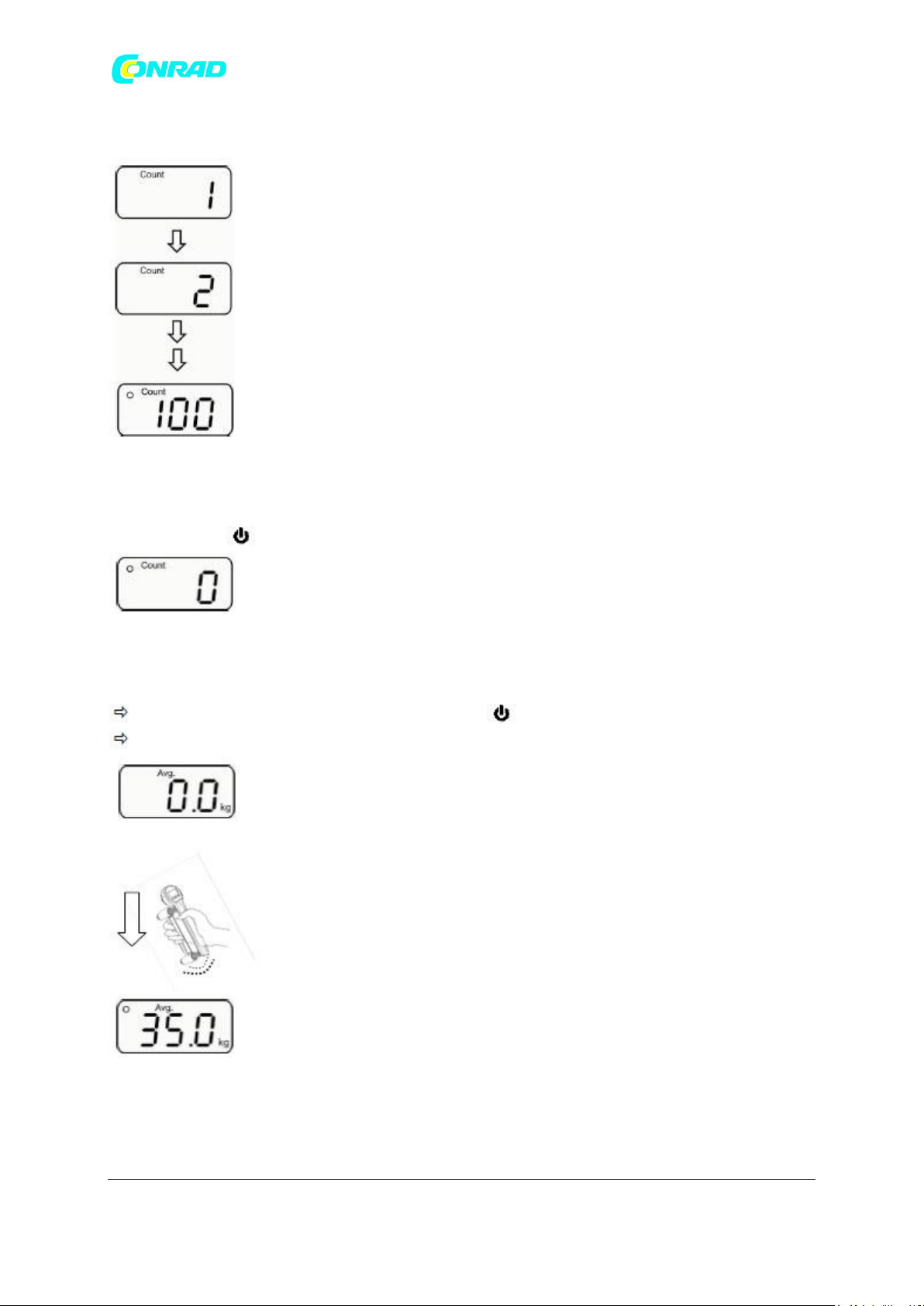

Naciśnij i zwolnij urządzenie aż często jak jest to możliwe. Każda akcja uciskowa jest komunikowana przez sygnał dźwiękowy.

Numer akcji uciskowych zostanie wyświetlony na wyświetlaczu.

4. Rozpoczęcie dalszego liczenia

Naciśnij przycisk / zero , wyświetlenie symbolu 0 pojawi się

Zacznij odliczać akcje uciskowe jak opisano w rozdziale 3.

Tryb wartości średnich

1. Tryb odebrania

Włącz urządzenie za pomocą naciśnięcia przycisku / zero Naciśnij kilkukrotnie przycisk mode aż wyświetlacz wartości średnich pojawi się

Wykonaj pierwsze akcje uciskowe

Zostanie pokazana siła pierwszego uchwytu. Wykonaj kolejne akcje uciskowe.

Strona 16 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Siła kolejnych uchwytów zostanie pokazana. Naciśnij przycisk set; średnia siła policzona z obu uchwytów zostanie obliczona a wyświetlone wartości zaczną migać na wyświetlaczu.

3. Rozpoczęcie kolejnych pomiarów

Aby powrócić do trybu pomiaru, naciśnij przycisk set.

Naciśnij przycisk / zero, wyświetlenie wartości 0 zniknie

Wykonaj kolejne pomiary jak pokazano w rozdziale 2.

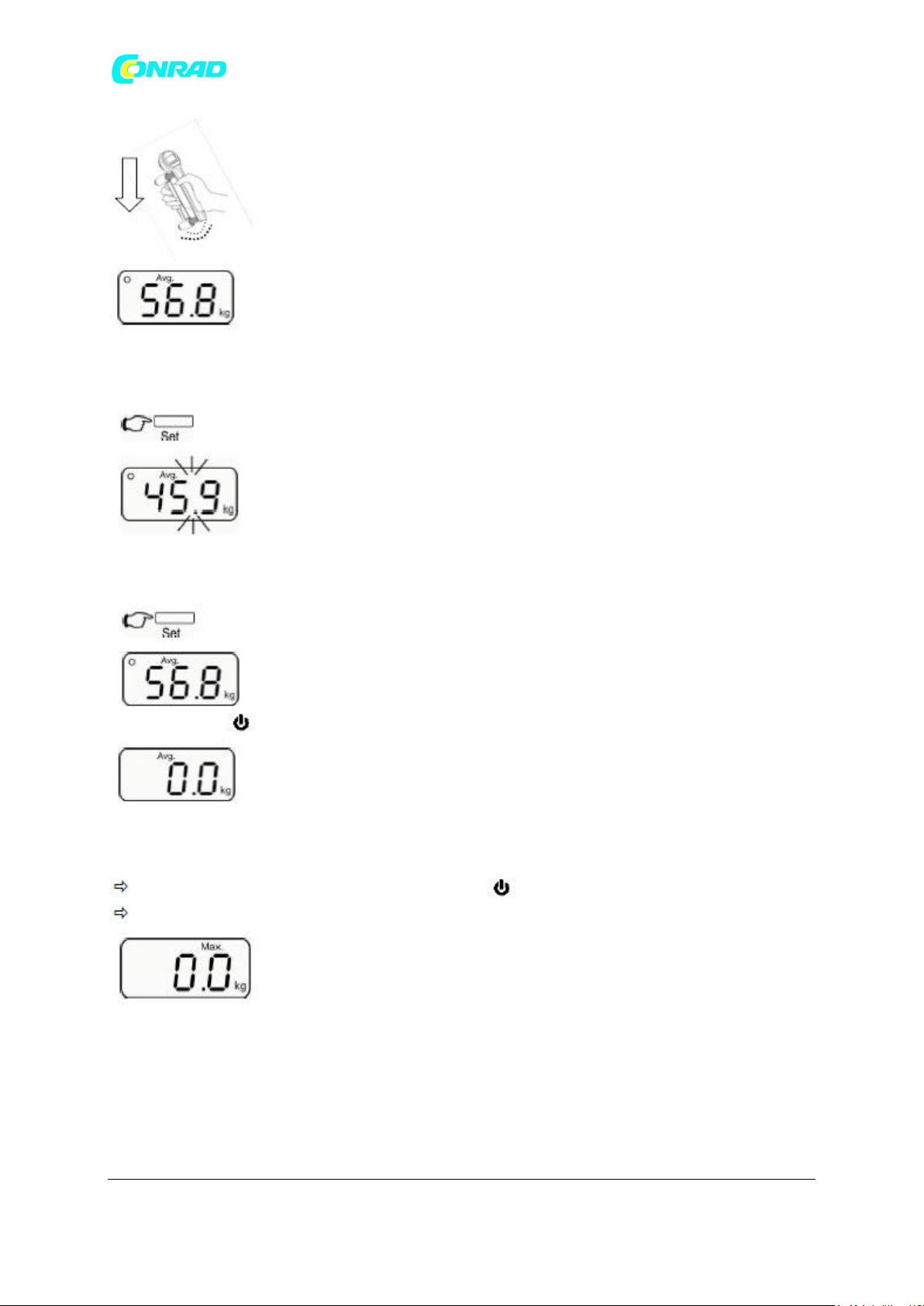

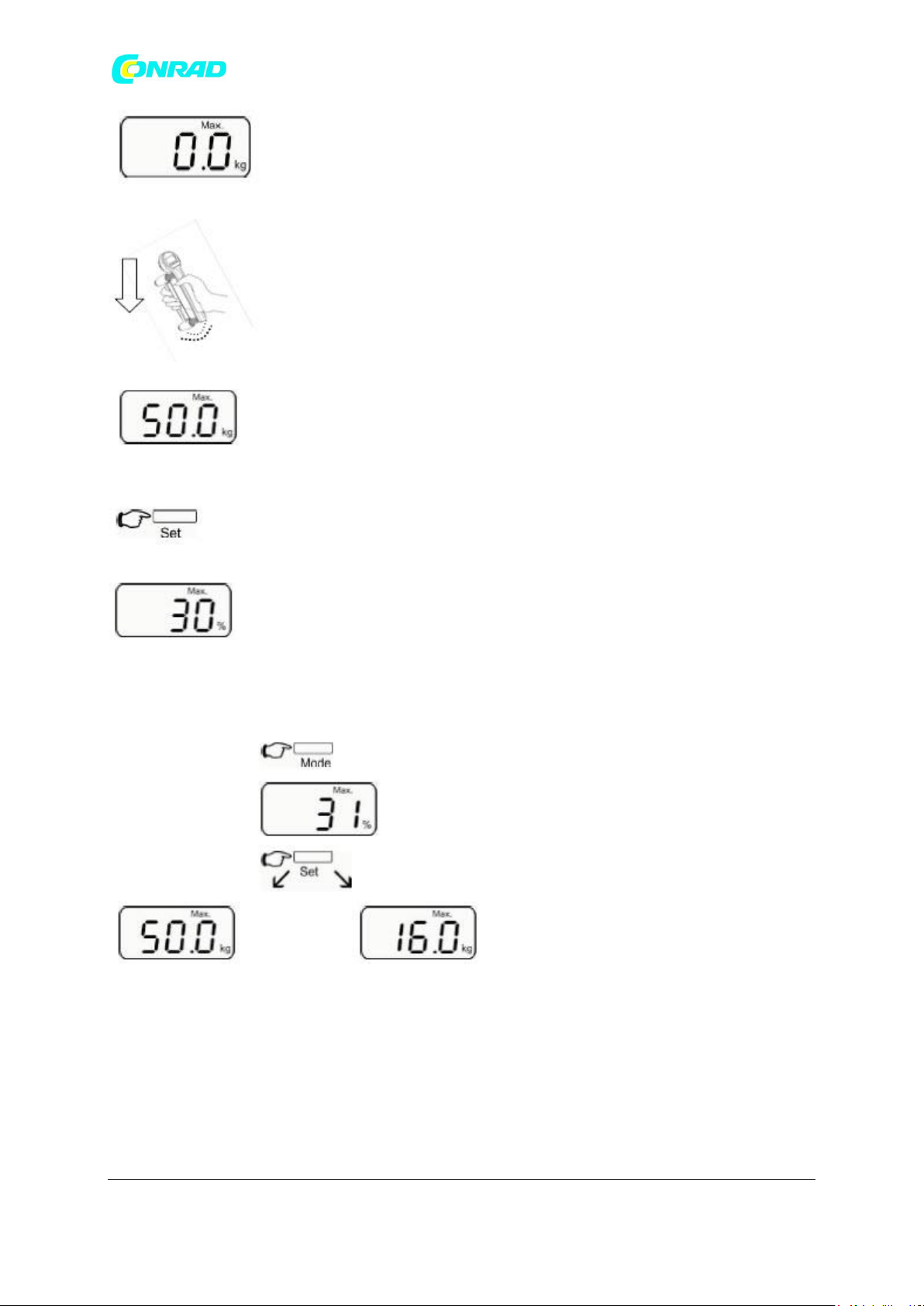

Tryb szczytowy / maksymalny

1. Tryb odebrania

Włącz urządzenie za pomocą naciśnięcia przycisku / zero Naciśnij kilkukrotnie przycisk mode aż wyświetlacz wartości średnich pojawi się

2. Wykonywanie pomiarów

Przykład: Czynność uciskowa osiąga siłę 50 kg. Teraz możesz ustalić, czy kolejne pomiary również osiągną siłę 50 kg = 100% czy na przykład tylko 31%= 15,5 kg (zakres regulacji wynosi 1-100%).

Strona 17 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Wykonanie akcji uciskowej

Siła pierwszego ucisku zostanie wyświetlona i może zostać zapisana za pomocą naciśnięcia przycisku

set.

Wyświetlacz pokaże aktualnie ustawioną wartość procentową.

Aby zmienić, naciśnij kilkakrotnie przycisk aż żądane wskazanie procentowe pojawi się. Naciśnij przycisk Set aby potwierdzić.

Jeśli nowe czynność uciskowe Jeśli nowe czynności uciskowe wskazują siłę większą niż > wskazują siłę mniejszą niż w przypadku 31% (>15,5 kg), nowa maksymalna wartość zostanie

<31% (<15,5 kg), poprzednia wartość wyświetlona. Poprzednia maksymalna wartość zostanie maksymalna zostanie przywrócona. nadpisana przez nową wartość.

Strona 18 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

8. Serwis, konserwacja, utylizacja

Czyszczenie

Nie należy używać agresywnych detergentów (rozpuszczalników) do czyszczenia. Zanurz szmatkę w wodzie z mydłem lub użyj detergentów domowych. Nie dopuść do przedostania się płynu do wnętrza urządzenia. Wypoleruj następnie urządzenie za pomocą suchej miękkiej szmatki. Usuń brud.

Serwis i konserwacja

Urządzenie może być otwierane wyłącznie przez wykwalifikowanych techników serwisowych, którzy są upoważnieni przez firmę KERN.

Utylizacja

Utylizacja opakowania i urządzenia musi być przeprowadzona przez użytkownika zgodnie z obowiązującym krajowym lub regionalnym prawem w miejscu, w którym urządzenie jest używane.

a) Produkt

Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami

gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie.

b) Akumulatory

Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i

akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory.

Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione.

Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie).

Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska.

Strona 19 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

9. Komunikaty błędów

- Baterie są wyczerpane. W celu wymiany baterii odnieś się do rozdziału 7.

- Niedociążenie urządzenia, ustaw urządzenie na zero za pomocą przycisku / zero

- Przeciążenie, zwolnij urządzenie

- Błąd wstępnego załadowania, wprowadź niewielki nacisk na urządzenie podczas

włączania

- Błąd EEPROM, wyłącz i zrestartuj urządzenie. Jeśli błąd się powtórzy – poinformuj o tym

dostawcę.

Strona 20 z 20

Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska

www.conrad.pl

Kern MAP 80K1S User guide [pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
