KERN & Sohn GmbH
Ziegelei 1
E-Mail: info@kern-sohn.com
Tel: +49-[0]7433- 9933-0
Internet: www.kern-sohn.com
Betriebs- und Installationsanleitung
Anzeigegerät
KERN KFS-T
Version 1.3
10/2012
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
KFS-T-BA_IA-d-1213
KERN KFS-T
Anzeigegerät
D
Version 1.3 10/2012
Betriebs- und Installationsanleitung
Inhaltsverzeichnis
1 Technische Daten .............................................................................................. 4
2 Geräteübersicht ................................................................................................. 5
2.1 Anzeigenübersicht ..................................................................................................... 6
2.2 Tastaturübersicht ....................................................................................................... 8
2.3 Akustisches Signal ..................................................................................................... 8
3 Grundlegende Hinweise (Allgemeines) ........................................................... 9
3.1 Bestimmungsgemäße Verwendung ........................................................................... 9
3.2 Sachwidrige Verwendung .......................................................................................... 9
3.3 Gewährleistung .......................................................................................................... 9
3.4 Prüfmittelüberwachung .............................................................................................10
4 Grundlegende Sicherheitshinweise ............................................................... 10
4.1 Hinweise in der Betriebsanleitung beachten .............................................................10
4.2 Ausbildung des Personals ........................................................................................10
5 Transport und Lagerung ................................................................................. 10
5.1 Kontrolle bei Übernahme ..........................................................................................10
5.2 Verpackung/Rücktransport........................................................................................10
6 Auspacken und Aufstellen ............................................................................. 11
6.1 Aufstellort, Einsatzort ................................................................................................11
6.2 Lieferumfang/Serienmäßiges Zubehör: .....................................................................11
6.3 Auspacken/Aufstellen ...............................................................................................12
6.4 Netzanschluss ..........................................................................................................13
6.5 Justierung .................................................................................................................13
6.6 Linearisierung ...........................................................................................................16
7 Betrieb .............................................................................................................. 18
7.1 Einschalten ...............................................................................................................18
7.2 A
usschalten ..............................................................................................................18
7.3 Nullstellen .................................................................................................................18
7.4 Einfaches Wägen ......................................................................................................18
7.5 Wägen mit Tara ........................................................................................................19
KFS-T-BA_IA-d-1213 2
7.6 Zählen ......................................................................................................................19
7.6.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung ................................... 20
7.6.2 Numerische Eingabe des durchschnittlichen Stückgewichts .......................................... 21
7.7 Summieren ...............................................................................................................22
7.7.1 Manuelles Summieren ..................................................................................................... 23
7.7.2 Automatisches Summieren .............................................................................................. 27
7.8 Toleranzkontrolle ......................................................................................................29
7.8.1 Toleranzkontrolle auf Zielstückzahl ................................................................................. 32
7.8.2 Toleranzkontrolle auf Zielgewicht .................................................................................... 34
8 Funktionsmenü ................................................................................................ 37
9 RS 232C Schnittstelle...................................................................................... 41
9.1 Drucker Betrieb .........................................................................................................42
9.2 Fernsteuerbefehle .....................................................................................................42
10 Wartung, Instandhaltung, Entsorgung ....................................................... 43
10.1 Reinigen ...................................................................................................................43
10.2 Wartung, Instandhaltung ...........................................................................................43
10.3 Entsorgung ...............................................................................................................43
11 Fehlermeldungen, Kleine Pannenhilfe ....................................................... 44
12 Installation An zei geg erät / Wägebrücke .................................................... 45
12.1 Technische Daten .....................................................................................................45
12.2 Aufbau des Wägesystems ........................................................................................45
12.3 Plat tform anschließen ...............................................................................................46
12.4 Anzeigegeräte konfigurieren .....................................................................................47
13 Konformitätserklärung ................................................................................ 52
3 KFS-T-BA_IA-d-1213
1 Technische Daten
KERN KFS-T
Anzeige 6 - stellig
Ziffernschritte 1,2,5,…10n
Wägeeinheiten kg
Display LCD 16.5 mm Ziffern, hinterleuchtet
DMS-Wägezellen
Bereichskalibrierung Wir empfehlen ≥ 50 % Max.
Stromversorgung
Gehäuse 260 x 150 x 65
Zulässige
Umgebungstemperatur
Nettogewicht 1.5 kg
Akku (Option)
Betriebs/-Ladezeit
Tischfuß
inkl. Wandhalterung
80-100 Ω. Max. 4 Stück à 350 Ω;
Empfindlichkeit 2-3 mV/V
Eingangspannung 220 V – 240 V, 50 Hz
Netzteil Sekundärspannung 12V, 500mA
0°C – 40°C
40 h / 12 h
Standard
Datenausgabe RS 232
KFS-T-BA_IA-d-1213 4
2 Geräteübersicht
1. Anzeige „Gewicht“
2. Anzeige „Durchschnittliches Stückgewicht“
3. Anzeige „Stückzahl“
4. Toleranzmarke, s. Kap. 7.6
5. Ein-/Ausschalttaste
6. Tarier- und Nullstelltaste
7. Numerische Tasten
8. Funktionstasten
9. RS-232
10. Eingang Anschluss Lastzellenkabel
11. Führungsschiene Tischfuß/Stativ
12. Anschlag Tischfuß/Stativ
13. Anschluss Netzadapter
5 KFS-T-BA_IA-d-1213
Gewichtsanzeige
Anzeige durchschnittliches Stückgewicht
2.1 Anzeigenübersicht
Anzeige Stückzahl
• Gewichtsanzeige
Hier wird das Gewicht des Wägeguts in [kg] angezeigt.
Der Indikator [] neben dem Symbol zeigt an:
TARE Nettogewicht
a
• Anzeige durchschnittliches Stückgewicht
Hier wird das durchschnittliche Stückgewicht in [g] angezeigt. Dieser Wert wird ent-
weder durch den Benutzer numerisch eingegeben oder durch Einwägen von der
Waage berechnet.
Stabilitätsanzeige
Nullstellanzeige
KFS-T-BA_IA-d-1213 6
• Anzeige Stückzahl
Hier wird die aktuelle Stückzahl (PCS = pieces) bzw. im Summiermodus die
Summe der aufgelegten Teile angezeigt, s. Kap.7.8.
Der Indikator [] neben dem Symbol zeigt an:
TOTAL Gesamtstückzahl
+ Zielstückzahl oberh al b oberer Toleranzgrenze
-
• Sonstige Anzeigen
BUSY
LIGHT
Zielstückzahl im Tolera nzbereich
Zielstückzahl unterhalb unterer Toleranzgrenze
• Stromversorgung über Netzadapter
• Statusanzeige Akku (Option)
• Wägedaten werden gespeichert/berechnet
• Mindeststückgewicht unterschritten
7 KFS-T-BA_IA-d-1213
Menüpunkte anwählen
2.2 Tastaturübersicht
Taste Funktion
Ein-/Ausschalten
Tarieren (>2 % Max)
Nullstellen (< 2 % Max)
Menüeinstellungen ändern
Eingabe des Stückgewichts durch Wägung, s. Kap. 7.6.1
Numerische Eingabe des Stückgewichts s. Kap. 7.6.2
Referenzoptimierung
Grenzwerte für Toleranz kont r oll e setz en/abrufen
Addition in Summenspeicher
Menü verlassen, zurück in Wägemodus
Wägedaten über Schnittstelle übermitteln
Funktionsmenü aufr u fen
….
2.3 Akustisches Signal
1 x kurz Bestätigung für Tastendruck
Numerische Tasten
Dezimalpunkt
Löschtaste
1 x lang Speichervorgang erfolgreich
2 x kurz Ungültige Eingabe
3 x kurz Fehlende Eingabe
andauernd
KFS-T-BA_IA-d-1213 8
Toleranzkontrolle abhängig von
Menüeinstellung „14.bu“, s. Kap. 8
3 Grundlegende Hinw eise ( Allgeme ines)
3.1 Bestimmungsgemäße Verwendung
Das von Ihnen erworbene Anz ei g eg er ät in Kombination mit einer Wägeplatte dient
zum Bestimmen des Wägew ert es v on Wägegut. Es ist zur Verwendung als „nichtselbsttätiges Wägesystem“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig
und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen
Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
Anzeigegerät nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in dem Anzeigegerät vorhandene „Stabilitätskompensation“ falsche W ägeergebnisse angezeigt werden! (Beispiel: Langsames herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter .)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk
beschädigen.
Stöße und Überlastungen der Wägeplatte über die angegebene Höchstlast (Max),
abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden.
Wägeplatte oder Anzei g egerät könnte hierdurch beschädigt werden.
Anzeigegerät niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt.
Das Anzeigegerät darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung des Anzeigegerätes führen.
Das Anzeigegerät darf nur gemäß den beschriebenen Vorgaben eingesetzt werden.
Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
• Nichtbeachten unserer Vorgaben in der Betriebsanleitung
• Verwendung außerhalb der beschriebenen Anwendungen
• Veränderung oder Öffnen des Gerätes
• Mechanische Beschädigung und Beschädigung durch Medien, Flüssigkeiten,
natürlichem Verschleiß und Abnützung
• Nicht sachgemäße Aufstellung oder elektrische Installation
• Überlastung des Messwerkes
9 KFS-T-BA_IA-d-1213
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften des
Anzeigegerätes und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen
Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes
Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen
bezüglich der Prüfmittelüberwachung von Anzeigegeräten sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar.
Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Anzeigegeräte mit angeschlossener Wägeplatte kalibriert
werden (Rückführung au f das nati o nal e N or mal) .
4 Grundlegende Sicherhei t s hinweise
4.1 Hinweise in der Betriebsanleitung beachten
Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig durchlesen,
selbst dann, wenn Sie bereits über Erfahrungen mit KERN- Waagen verfügen.
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden.
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung/Rücktransport
Alle Teile der Originalverpackung für einen eventuell not-
wendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglic hen Teile tr enne n.
Evt. vorgesehene Transportsicherungen wieder anbringen.
Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc.
gegen verrutschen und Beschädigung sichern.
KFS-T-BA_IA-d-1213 10
• Anzeigegerät, s. Kap. 2
6 Auspacken und Aufstellen
6.1 Aufstellort, Einsatzort
Die Anzeigegeräte sind so konstruiert, dass unter den üblichen Einsatzbedingungen
zuverlässige Wägeerg ebniss e erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihr Anzeigegerät
und Ihre Wägeplatte wählen.
Am Aufstellort folgendes beachten:
• Anzeigegerät und Wägeplatte auf eine stabile, gerade Fläche stellen;
• extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben
der Heizung oder direkte Sonneneinstrahlung vermeiden;
• Anzeigegerät und Wägeplatte vor direktem Luftzug durch geöffnete Fenster
und Türen schützen;
• Erschütterungen während des Wägens vermeiden;
• Anzeigegerät und Wägeplatte vor hoher Luftfeuchtigkeit, Dämpfen und Staub
schützen;
• Setzen Sie das Anzeigegerät nicht über längere Zeit starker Feuchtigkeit aus.
Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät)
kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung
gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
• statische Aufladung von Wägegut, Wägebehälter vermeiden.
Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind
große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss
dann gewechselt oder die Störquelle beseitigt werden.
6.2 Lieferumfang/Serienmäßiges Zubehör:
• Netzgerät
• Tischfuß inkl. Wandhalterung
• Arbeitsschutzhaube
• Betriebsanleitung
11 KFS-T-BA_IA-d-1213
Wandhalterung
6.3 Auspacken/Aufstellen
Das Anzeigegerät vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und
am vorgesehenen Arbeitsplatz aufstellen.
Das Anzeigegerät so aufstellen, dass es gut bedient und eingesehen werden kann.
Verwendung mit Tischfuß inkl. Wandhalterung
Tischfuß in Führungsschiene [11] bis Anschlag [12] schieben, s. Kap. 2.
Verwendung mit Stativ (Option)
Zum Hochsetzen der Anzeige kann das Anzeigegerät an ein optional erhältliches
Stativ (KERN IFB-A01/A02) montiert werden.
KFS-T-BA_IA-d-1213 12
6.4 Netzanschluss
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtli chen Spannung übereinsti m me n.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
6.5 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jedes Anzeigegerät mit angeschlossener Wägeplatte – gemäß dem zugrunde liegenden physikalisc hen Wägeprinzi p – am Aufstellort auf die dort herrs ch ende Erdbeschleunigung abgestimmt werden (nur wenn das Wägesystem nicht bereits im Werk
auf den Aufstellort justiert wurde). Dieser Justiervorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Messwerte zu erhalten, empfiehlt es
sich zudem, das Anzeigegerät auch im Wägebetrieb periodisch zu justieren.
• Justiergewicht bereitstellen.
• Das erforderliche Justiergewicht ist abhängig von der Kapazität des
Wägesystems. Justierung möglichst nahe an der Höchstlast des
Wägesystems durchführen. Infos zu Prüfgewichten finden Sie im Internet unter: http://www.kern-sohn.com
• Stabile Umgebungsbedingungen beachten. Eine Anwärmz ei t zur Stabi-
lisierung ist erforderlich.
13 KFS-T-BA_IA-d-1213
Menü aufrufen:
Gerät einschalten und während des Selbsttests drücken.
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.
Falls nötig mit nullstellen.
Im Wägemodus ca. 5-6 Sekunden gedrückt halten bis FUNC gefolgt von
F 0 iS n erscheint. Taste loslassen.
wiederholt drücken, b i s F2 dm angezeigt wird.
drücken und mit eingestellten Waagentyp ausw ählen.
= Einbereichswaage
= Zweibereichswaage
= Mehrteilungswaage
Mit bestätigen.
wiederholt drücken, bi s CAL angezeigt wird.
Mit bestätigen und mit gewünschte Einstellung wählen.
= Linearisierung
= Justierung
KFS-T-BA_IA-d-1213 14
Justierung durchführen:
Menüeinstellung nonLin mit bestätigen.
Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden.
Nach erfolgter Stillstandskontrolle wird LoAd angezeigt.
Erforderliches Justiergewicht vorsichtig in die Mitte der Wägeplatte stellen.
Nach erfolgreicher Justierung führt die Waage einen Selbsttest durch Während
des Selbsttests Justiergewicht abnehmen, die Waage kehrt automatisch in den
Wägemodus zurück.
Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermeldung
angezeigt, Justiervorgang wiederholen.
15 KFS-T-BA_IA-d-1213
• Die Linearisierung darf nur von einer Fachkraft mit fundierten Kennt-
s. Kap. „Prüfmittelüberwachung“.
MAX
LOAD 1
LOAD 2
LOAD 3
LOAD 4
3kg
0.5kg
1kg
2kg
3kg
6kg
1kg
2kg
4kg
6kg
15kg
3kg
5kg
10kg
15kg
30kg
5kg
10kg
20kg
30kg
60 kg
10kg
20kg
40kg
60kg
120 kg
30kg
60kg
60kg
150kg
300 kg
50kg
100kg
200kg
300kg
600 kg
100kg
200kg
400kg
600kg
1.5 t
3000kg
5000kg
1000kg
1500kg
3 t
5000kg
1000kg
2000kg
3000kg
6.6 Linearisierung
Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum
Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten
Wägebereich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung
festgestellt, kann diese durch eine Linearisierung verbessert werden.
Tab. 1: Justiergewichte „LOAD1 – LOAD4“
nissen im Umgang mit Waagen durchgeführt werden.
• Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen
der Waage abgestimmt sein, s. Kap. „Prüfmittelüberwachung“.
• Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur
Stabilisierung ist erforderlich.
• Während der Linearisierung in Schritt LAOD 1 bis LOAD 4 Justier-
gewicht nicht entfernen sondern nur erhöhen. Umgekehrt in Schritt
LAOD 4 bis LOAD 1 Justiergewicht nicht entfernen sonder nur verringern.
• Nach erfolgter Linearisierung wird eine Kalibrierung empfohlen,
KFS-T-BA_IA-d-1213 16
• Bei einem Justierfehler oder falschem Justiergewicht wird eine Fehlermel-
werden.
Menüpunkt Linearisierung aufrufen, s. Kap. 6.5
Menüeinstellung mit bestätigen.
Sicherstellen, dass sich keine Gegenstände auf der Wägeplatte befinden.
Nach erfolgter Stillstandskontrolle wird „LoAd 1“ angezeigt. Erstes Justiergewicht
ca. 1/4 Max (s. Tab. 1) vorsichtig in die Mitte der Wägeplatte stellen.
Nach erfolgter Stillstandskontrolle wird „LoAd 2“ angezeigt.
Zweites Justiergewicht ca. 2/4 Max (s. Tab. 1) vorsichtig in die Mitte der
Wägeplatte stellen. Nach erfolgter Stillstandskontrolle wird „ LoAd 3“ angezeigt.
Drittes Justiergewicht ca. 3/4 Max (s. Tab. 1) vorsichtig in die Mitte der
Wägeplatte stellen. Nach erfolgter Stillstandskontrolle wird „LoAd 4“ angezeigt.
Viertes Justiergewicht ca. 4/4 Max (s. Tab. 1) vorsichtig in die Mitte der
Wägeplatte stellen.
Nach erfolgter Stills tan ds kont r oll e fü hrt die Waage einen Selbsttest durch, di e
Waage kehrt automatisch in den Wägemodus zurück.
dung angezeigt, Justiervorgang wiederholen.
• Die Justierung kann mit jeder Tas te auß er und abgebrochen
17 KFS-T-BA_IA-d-1213
über die angegebene Höchstlast (Max), abzüglich
7 Betrieb

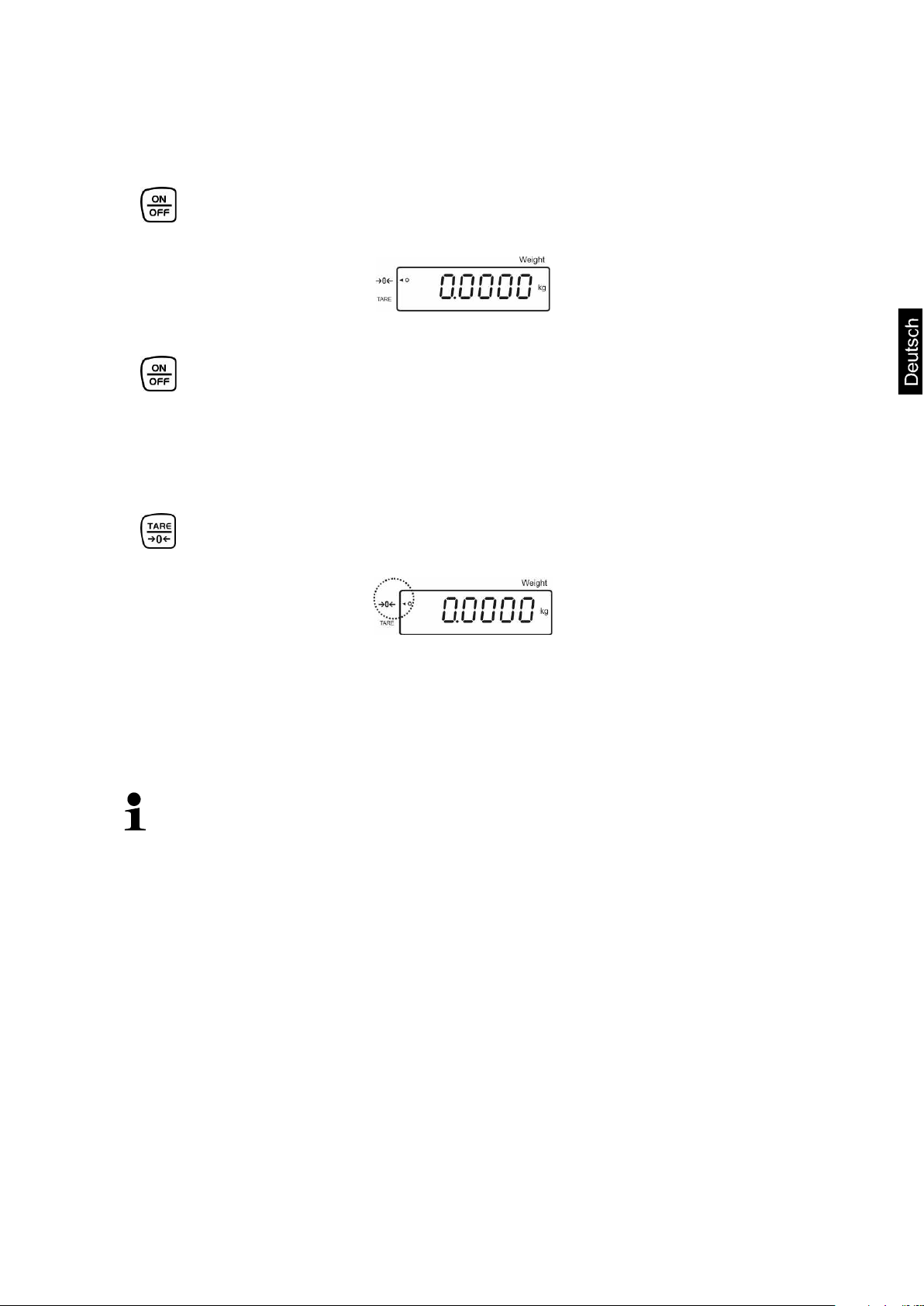

7.1 Einschalten
drücken, das Gerät führt einen Selbsttest durch. Sobald die Gewichtsanzei-
ge erscheint, ist das Gerät wägebereit.
7.2 Ausschalten
drücken, die Anzeige erlischt.
7.3 Nullstellen
Nullstellen korrigiert den Einfluss leichter Verschmutzungen auf der Wägeplatte.
Nullstellbereich ± 2 % Max.
Wägesystem entlasten
drücken, die Nullanzeige und der Indikator [] neben a erscheinen.
7.4 Einfaches Wägen
Wägegut auflegen.
Stabilitätsanzeige [] abwarten.
Wägeergebnis ablesen.
Überlast-Warnung
Überlastungen des Gerätes
einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Das Gerät könnte hierdurch beschädigt werden.
Die Überschreitung der Höchstlast wird mit der Anzeige „O-err“ und einem
Signalton angezeigt. Wägesystem entlasten bzw. Vorlast verringern.
KFS-T-BA_IA-d-1213 18
Das durchschnittliche Stückgew ic ht kann nur von stabilen Wägewerten
7.5 Wägen mit Tara
Wägebehälter auflegen. Nach erfolgter Stillstandskontrolle drücken. Die
Nullanzeige und der Indikator [] neben TAR E erscheinen. Das Gewicht des Gefäßes ist nun intern gespeichert.
Wägegut einwiegen, das Nettogewicht wird angezeigt.
Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als
Minus-Anzeige.
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim
Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).Die Grenze ist dann erreicht, wenn der gesamte Wägebereich ausgelastet ist.
Zum Löschen des Tarawertes Wägepla tte entlas ten und drücken.
7.6 Zählen
Bei der Stückzählung können entweder Teile in einen Behälter eingezählt oder Teile
aus einem Behälter herausgezählt werden. Um eine größere Menge von Teilen zählen zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher
ist die Zählgenauigkeit.
Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch
gewählt werden.
ermittelt werden.
Bei Wägewerten unter null, zeigt die Stückzählanzeige eine negative
Stückzahl an.
Erscheint in der Anzeige LIGHT ist das Mindeststückgewicht unterschritten.
Falsche Eingaben mit löschen.
Die Genauigkeit des durchschnittlichen Stückgewichts kann jederzeit wäh-
rend weiteren Zählvorgängen erhöht werden. Dazu weitere Teile auflegen
und drücken. Nach erfolgter Referenzoptimierung ert önt ein Signal-
ton. Da die zusätzlichen Teile die Basis für die Berechnung vergrößern,
wird auch die Referenz genauer.
19 KFS-T-BA_IA-d-1213
Stücke zählen
7.6.1 Ermittlung des durchschnittlichen Stückgewichts durch Wägung Referenz setzen
Waage Nullstellen oder falls nötig leeren Wägebehälter tarieren.
Eine bekannte Anzahl (z. B. 10 Stück) von Einzelteilen als Referenz auflegen.
Stabilitätsanzeige abwarten, dann die Anzahl Einzelteile über die numerischen
Tasten eingeben.
Mit bestätigen.
Die Waage ermittelt das durchschnittliche Stückgewicht.
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.
Referenz löschen
drücken, das durchschnittliche Stückgewicht wird gelöscht.
KFS-T-BA_IA-d-1213 20
7.6.2 Numerische Eingabe des durchschnittlichen Stückgewichts
Referenz setzen
Bekanntes durchschnittliches Stückgewicht mit den numerischen Tasten einge-
ben und mit bestätigen.
Stücke zählen
Falls nötig tarieren, Wägegut auflegen und Stückzahl ablesen.
Referenz löschen
drücken, das durchschnittliche Stückgewicht wird gelöscht.
21 KFS-T-BA_IA-d-1213
Aktuell aufgelegtes Gewicht
Gewähltes Stückgewicht
Vorschau: Aktuell aufgelegte Stückzahl
+ Aktuelle Gesamtstückzahl
7.7 Summieren Summieren bei Gewichtsanzeige:
Gewichtsanzeige: Aktuell aufgelegtes Gewicht
Stückgewichtsanzeige: Gewähltes Stückgewicht
Stückzahlanzeige: Aktuell aufgelegte Stückzahl
Aktuell aufgelegte Stückzahl
Summieren bei Stückan zeig e :
drücken, die Anzeige wechselt zur Stückanzeige.
Gewichtsanzeige: Aktuell aufgelegt Stückzahl
Stückgewichtsanzeige: Aktuelle aufgelegt Stückzahl + Summe der addierten
Anzeigewerte
Stückzahlanzeige: Summe der addierten Anz ei g ew er te
Aktuell aufgelegte Stückzahl
Aktuelle Gesamtstückzahl
KFS-T-BA_IA-d-1213 22
Aktuell aufgelegtes Gewicht
Gewähltes Stückgewicht
7.7.1 Manuelles Summieren
Mit dieser Funktion werden die einzelnen Wägewerte durch Drücken von in den
Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.
Menüeinstellung:
„F11 AC“ „5 AC 1“, s. Kap. 8
„F7 UA“ „4 U A 5“ s. Kap. 8
Durchschnittliches Stückgewicht ermitteln (s. Kap. 7.6.1) oder von Hand eingeben
(s. Kap. 7.6.2).
Wägegut A auflegen.
Aktuell aufgelegte Stückzahl
Stabilitätsanzeig e abw ar ten, da nn drücken. Der Anzeigewert (z.B. 50 Stück)
wird in den Summenspeicher addiert und bei Anschl us s ei nes optionalen Druckers ausgegeben.
****************
NO: 1
GS: 5.0000kg
UW: 100g
PCS: 50pcs
****************
Wägegut abnehmen. Weiteres Wägegut kann erst addiert werden, wenn die An-
zeige ≤ Null.
23 KFS-T-BA_IA-d-1213
Wägegut B auflegen.
Stabilitätsanzeig e abw ar ten, da nn drücken. Der Anzeigewert (z.B. 20 Stück)
wird in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.
****************
NO: 2
GS: 2.0000kg
UW: 100g
PCS: 20pcs
****************
Das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstückzahl werden
kurz eingeblendet (Indikator [] neben TOTAL).
Danach wechselt die Anzeige zur aktuell aufgelegten Stückzahl
(Indikator [] neben PCS)
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summieren.
Darauf achten, dass das Wägestystem zwischen den einzelnen Wägungen entlastet werden muss.
Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität des
Wägesystem erschöpft ist.
KFS-T-BA_IA-d-1213 24
G es amtgewicht
Anzahl Wägungen
Summe „Total“ anzeigen und ausgeben:
Bei entlasteter Wägeplatte drücken, das Gesamtgewicht, die Anzahl Wä-
gungen und die Gesamtstückzahl werden 2 sec. lang angezeigt und bei Anschluss eines optionalen Druckers ausgegeben.
Anzeige:
Gesamtstückzahl
Ausdruckbeispiel:
****************
Total
NO: 2
WT: 7.0000kg
PCS: 70pcs
****************
25 KFS-T-BA_IA-d-1213
Wägedaten löschen:
drücken, das Gesamtgewicht, die Anzahl Wägungen und Gesamtstückzahl
werden 2 sec. lang angezeigt. Während dieser Anzeige drücken.
KFS-T-BA_IA-d-1213 26
7.7.2 Automatisch es Su m m ieren
Mit dieser Funktion werden die einzelnen Wägewerte automatisch b eim Entl as t en
der Waage in den Summenspeicher addiert und bei Anschluss eines optionalen Druckers ausgegeben.
Menüeinstellung:
Summieren:
Durchschnittliches Stückgewicht ermitteln (s. Kap. 7.6.1) oder von Hand
eingeben (s. Kap. 7.6.2).
Wägegut A auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton, der Wägew ert wird
in den Summenspeicher addiert.
Wägegut abnehmen. Bei Anschluss eines optionalen Druckers erfolgt die
Datenausgabe.
„F11 AC“ „5 AC 0“, s. Kap. 8
„F7 UA“ „4 UA 5“ s. Kap. 8
****************
NO: 1
GS: 5.0000kg
UW: 100g
PCS: 50pcs
****************
Weiteres Wägegut kann erst addiert werden, wenn die Anzeige ≤ Null.
Wägegut B auflegen.
Nach erfolgter Stillstandskontrolle ertönt ein Signalton, der Wägewert wi rd
in den Summenspeicher.
Wägegut abnehmen.
Das Gesamtgewicht, Anzahl der Wägungen sowie die Gesamtstückzahl
werden kurz eingeblendet (Indikator [] neben TOTAL).
Bei Anschluss eines optionalen Druckers erfolgt die Datenausgabe.
****************
NO: 2
GS: 2.0000kg
UW: 100g
PCS: 20pcs
****************
27 KFS-T-BA_IA-d-1213
Nach Bedarf weiteres Wägegut wie vorhergehend beschrieben summie-
ren.
Darauf achten, dass das Wägesystem zwischen den einz el ne n Wäg ungen entlastet werden muss.
Dieser Vorgang kann 99-mal bzw. so oft wiederholt werden bis der Kapazität
des Wägesystem erschöpft ist.
Summe „Total“ anzeigen und ausgeben:
Bei entlasteter Wägeplatte drücken, das Gesamtgewicht, die Anzahl
Wägungen und die Gesamtstückzahl werden 2 sec. lang angezeigt und
bei Anschluss eines optionalen Druckers ausgegeben.
****************
Total
NO: 2
WT: 7.0000kg
PCS: 70pcs
****************
Wägedaten löschen:
drücken, das Gesamtgewicht, die Anzahl Wägungen und Gesamt-
stückzahl werden 2 sec. lang angezeigt. Während dieser Anzeige
drücken.
KFS-T-BA_IA-d-1213 28
7.8 Toleranzkontrolle
Die Waage ermöglicht das Einwägen von Gütern auf eine Zielstückzahl oder ein
Zielgewicht innerhalb festgelegter Toleranzen. Mit dieser Funktion lässt sich auch
überprüfen, ob das Wägegut innerhalb eines vorgegebenen Toleranzbereichs liegt.
Das Erreichen des Zielwertes wird durch ein akustisches (sofern im Menü aktiviert)
und optisches Signal
(Toleranzmarke ) angezeigt.
Menüeinstellungen, s. Kap. 8:
Zielstückzahl / Zielgewicht
mit Toleranz
Exakte Zielstückzahl /
exaktes Zielgewicht ohne
Toleranz
Akustisches Signal:
Das akustische Signal ist abhängig von der Einstellung im Menüblock „F4 bU“,
s. Kap. 8.
Wählbar:
14 bu0 Akustisches Signal ausgeschaltet
14 bu 1 Akustisches Signal ertönt, wenn das Wägegut innerhalb des
Toleranzbereiches liegt.
14 bu 2 Akustisches Signal ertönt, wenn das Wägegut außerhalb des
Toleranzbereiches liegt.
Optisches Signal:
Die dreieckige Toleranzmarke [] in der Anzeige zeigt an, ob das Wägegut sich innerhalb der zwei Toleranzgrenzen befindet.
2 Grenzwerte Menüeinstellung „F3 Pn / 13.Pn 2“,
s. Kap. 8
1 Grenzwert Menüeinstellung „F3 Pn / 13.Pn 1“,
s. Kap. 8
Zielstückzahl / Zielgewicht oberhalb oberer Toleranzgrenz e
Zielstückzahl / Zielgewicht im Toleranzbereich
Zielstückzahl / Zielgewicht unterhalb unterer Toleranzgrenz e
29 KFS-T-BA_IA-d-1213
Toleranzkontrolle „Zählen“
Funktion aktivieren
Menüeinstellung „F0 sel“, s. Kap. 8
Toleranzkontrolle „Wägen“
KFS-T-BA_IA-d-1213 30
Grenzwerte anzeigen
1. Toleranzkontrolle Zielgewicht
drücken, der untere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird
angezeigt.
drücken, der obere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird an-
gezeigt.
2. Toleranzkontrolle Zielstückzahl
drücken, der untere Grenzwert für Zielstückzahl mit der aktuellen Einstellung wird
angezeigt.
drücken, der obere Grenzwert für Zielstückzahl mit der aktuellen Einstellung wird
angezeigt.
Mit zurück in den Wägemodus.
31 KFS-T-BA_IA-d-1213
Falls nötig aktuelle Einstellung mit löschen.
7.8.1 Toleranzkontrolle auf Zielstückzahl
Menüeinstellung „F0 sel / SEL 2“, s. Kap.7.8 „Funktion aktivieren“.
Grenzwerte setzen
drücken, der untere Grenzwert mit der aktuellen Einstellung wird angezeigt.
Mit den numerischen Tasten Stückzahl für den unteren Grenzwert (z.B. 70 Stück)
eingeben und mit bestätigen.
Der obere Grenzwert m it der aktuellen Einstellung wird angezeigt.
Falls nötig mit löschen.
Mit den numerischen Tasten Stückzahl für den oberen Grenzwert (z.B. 80 Stück)
eingeben und mit bestätigen.
KFS-T-BA_IA-d-1213 32
Toleranzkontrolle starten
Stückgewicht festlegen, s. Kap. 7.6.1 oder 7.6.2
Wägegut auflegen, warten bis die Toleranzmarke [] erscheint. Anhand der Tole-
ranzmarke prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen
Toleranz liegt.
Abhängig von der Einstellung im Menü ertönt zusätzlich das akustische Signal.
Zielstückzahl unter Toleranz:
Zielstückzahl innerhalb Toleranz:
Zielstückzahl über Toleranz:
33 KFS-T-BA_IA-d-1213
7.8.2 Toleranzkontrolle auf Zielgewicht
Menüeinstellung „F0 sel / SEL 1“, s. Kap.7.8 „Funktion aktivieren“.
Grenzwerte setzen
drücken, der untere Grenzwert mit der aktuellen Einstellung wird angezeigt.
Falls nötig mit löschen.
Mit den numerischen Tasten Gewicht für den unteren Grenzwert (z.B. 3 kg) ein-
geben und mit bestätigen.
Der obere Grenzwert für Zielgewicht mit der aktuellen Einstellung wird angezeigt.
Falls nötig mit löschen.
KFS-T-BA_IA-d-1213 34
Mit den numerischen Tasten Gewicht für den oberen Grenzwert (z.B. 4 kg) einge-
ben und mit bestätigen.
35 KFS-T-BA_IA-d-1213
Toleranzkontrolle starten
Wägegut auflegen, warten bis di e Toleranzmarke [] erscheint. Anhand der Tole-
ranzmarke prüfen, ob das Wägegut unter, innerhalb oder über der vorgegebenen
Toleranz liegt.
Abhängig von der Einstellung im Menü ertönt zusätzlich das akustische Signal.
Zielgewicht unter Toleranz:
Zielgewicht innerhalb Toleranz:
Zielgewicht über Toleranz:
KFS-T-BA_IA-d-1213 36
8 Funktionsmenü
Navigation im Menü:
Menü aufrufen
Im Wägemodus gedrückt halten bis F SEt erscheint.
Taste loslassen. Der erste Menüpunkt F0. SEL wird angezeigt.
Menüpunkte anwählen
Mit lassen sich die einzelnen Menüpunkte der Reihe
nach anwählen.
usw.
37 KFS-T-BA_IA-d-1213
kehrt zurück ins Menü.
Einstellungen ändern
Einstellung bestätigen
Ausgewählten Menüpunkt mit bestätigen, die aktuelle
Einstellung wird angezeigt.
Mit lässt sich die Einstellung im angewählten Menüpunkt ändern.
Gewünschte Einstellu n g mit bestätigen, das Gerät
Zurück in den
Wägemodus
Zurück in den Wägemodus drücken.
KFS-T-BA_IA-d-1213 38
1 SEL2*
Toleranzkontrolle auf Zählen
Stillstandskontrolle noch nicht angezeigt ist.
Stillstandskontrolle angezeigt.
Toleranzmarke wird nur oberhalb des Nullpunktbereiches angezeigt.
Toleranzmarke wird im gesamten Bereich angezeigt.
13 Pn 0
13 Pn 1*
Akustisches Signal bei Toleranzkontrolle ausgeschaltet
Akustisches Signal ertönt, wenn Wägegut innerhalb des Toleranzbereiches liegt
Akustisches Signal ertönt, wenn Wägegut außerhalb des Toleranzbereiches liegt
2 Ao1
Automatische Nullpunktkorrektur ein, 0.5 d
2 Ao2*
Automatische Nullpunktkorrektur ein, 1 d
2 Ao3
Automatische Nullpunktkorrektur ein, 2 d
2 Ao4
Automatische Nullpunktkorrektur ein, 4 d
3 Ap0*
AUTO OFF Funktion deaktiviert
Gerät wird nach 3 Min. ausgeschaltet, wenn das
werden.
4 UA0
Ausgabe über RS232C Schnit tst elle deaktiviert
4 UA1*
Ständige Datenausgabe
4 UA2
Ständige Datenausgabe stabiler Wägewerte
Eine Ausgabe bei stabilem Wägewert. Keine Ausbe nach Stabilisierung.
s. Kap. 9.2.8
Ausgabe nach Drücken der PRINT-Taste
Standarddruckereinstellung, Ausgabe nach Drücken der PRINT-Taste
4 UA6
Nicht dokumentiert
Übersicht:
Menüpunkt Verfügbare Einstellungen
F0 SEL
Toleranzkontrolle aktivieren
F1 Co
Anzeigebedingungen der Toleranzmarke
F2 Li
Toleranzbereich
F3 Pn
Anzahl Grenzpunkte
F4 bU
Akustisches Signal
F5 Ao
Automatische Nullpunktkorrektur
(Zero Tracking)
1 SEL0
1 SEL1
11 Co0
11 Co 1*
12 Li 0
12 Li 1*
14 bu0*
14 bu1
14 bu2
2 Ao0
Toleranzkontrolle deak tiviert
Toleranzkontrolle auf Wägen
Toleranzmarke wird immer angezeigt, auch wenn
Toleranzmarke wird nur in Verbindung mit
1- Grenzpunkt (OK/ -)
2- Grenzpunkte (+/OK/-)
Automatische Nullpunktkorrektur aus
F6 AP
Automatische Abschaltun g bei
Akku-Betrieb
F7 UA
RS-232-Modus
F8 bl.
Baudrate
3 Ap1
4 UA3
4 UA4
4 UA5
41 bl 0
41 bl1
41 bl 2
41 bl 3
Anzeigegerät oder die Wägebrücke nicht bedient
gabe bei instabilen Wägewerten. Erneute AusgaFernsteuerbefehle,
1200 bps
2400 bps
4800 bps
9600 bps
39 KFS-T-BA_IA-d-1213
Automatisches Summieren, s. Kap. 7.7.2
schluss eines optionalen Druckers ausgegeben.
Manuelles Summieren, s. Kap. 7.7.1
optionalen Druckers ausgegeben.
Automatische Hinterleuchtung nur bei Belastung
der Wägeplatte oder Tastendruck.
F9 PA
Parität
44 Pr0*
44 Pr1
44 Pr2
F10 S0 Sd0 on*
Sd0 of
F11 AC 5 AC 0
5 AC 1*
F12 bk
Hinterleuchtung der Anzeige
5 bkL0
5 bkL1
5 bkL2
Kein Paritätsbit
Ungerade Parität
Gerade Parität
Autom. Ausdruck bei Nullanzeige aktiviert
Autom. Ausdruck bei Nullanzeige deaktiviert
Mit dieser Funktion werden die einzelnen
Wägewerte automatisch beim Entlasten der Wage
in den Summenspeicher addiert und bei An-
Mit dieser Funktion werden die einzelnen
Wägewerte durch Drücken von in den
Summenspeicher addiert und bei Anschluss eines
Hinterleuchtung ausgeschaltet
Hinterleuchtung ständig eingeschaltet
Werkseinstellungen sind mit * gekennzeichnet.
KFS-T-BA_IA-d-1213 40
PC
Waage
TXD
RXGNRX
TXD
GN
3 2 5 2 3
5
9 RS 232C Schnittstelle
Mit der RS 232C Schnittstelle kann ein bidirektionaler Datenaustausch von der Waage zu externen Geräten erfolgen. Die Datenübertragung erfolgt asynchron im ASCII Code.
Für die Kommunikation zwischen W ägesystem und Drucker müssen folgende Bedingungen erfüllt sein:
• Anzeigegerät mit einem geeigneten Kabel mit der Schnittstelle eines Druckers
verbinden. Der fehler fr ei e Betr i eb ist nur mit dem entsprechenden KERNSchnittstellenkabel sichergestellt.
• Kommunikationsparameter (Baudrate, Parität, s. Kap. 8) von Anzeigegerät und
Drucker müssen überei nsti m men .
Pinbelegung des Waagen ausgangssteckers:
Pin Nr. Signal Input/Output Funktion
2 RXD Input Receive data
3 TXD Output Transmit data
4 DTR Output HIGH
5 GND - Signal ground
6 - -
7 - -
8 - -
9 GND - Signal ground
Schnittstellenkabel:
D-SUB9P
D-SUB9P
41 KFS-T-BA_IA-d-1213
ST
Stabiler Wert
US
Instabiler Wert
NT
Nettogewicht
GS
Bruttogewicht
NO
Anzahl Wägungen beim Summieren
UW
Durchschnittliches Stückgewicht
PCS
Stückzahl
WT
Gesamtgewicht „Total“
Befehl
Funktion
Datenausgabe
S
Stabiler Wägewert für das Gewicht wird über
RS232-Schnittstelle gesendet
W
Wägewert für das Gewicht (stabil oder instabil) wird über RS232-Schnittstelle gesendet
T
Es werden keine Daten gesendet, die Waage
führt die Tara-Funktion aus.
Z
Es werden keine Daten gesendet, die NullAnzeige erscheint.
P
Stückzahl wird über RS232-Schnittstelle gesendet
ST, GS 1.000kg
9.1 Drucker Betrieb
Ausdruckbeispiel (KERN YKB-01N):
Symbole:
9.2 Fernsteuerbefehle
ST,NT 0.0000kg
ST,GS 1.9990kg
-
-
ST,GS 10pcs
KFS-T-BA_IA-d-1213 42
10 Wartung, Instandhaltung, Entsorgung
10.1 Reinigen
Vor der Reinigung das Gerät bitte von der Betriebsspannung trennen.
Keine aggressiven Reini g ungsmittel (Lösungs mitt el o. Ä.) ben utzen, sondern nur ein
mit milder Seifenlauge angefeuchtetes Tuch. Darauf achten, dass keine Flüssigkeit in
das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.
Verschüttetes Wägegut sofort entfernen.
10.2 Wartung, I nstandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
10.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
Beim Auftreten anderer Fehlermeldungen Waage aus- u nd nochmals einschalten.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
43 KFS-T-BA_IA-d-1213
Die Gewichtsanzeige
• Das Gerät ist nicht eingeschaltet.
• Die Verbindung zum Netz ist unterbrochen (Netz-
kabel defekt).
• Die Netzspannung ist ausgefallen.
• Die Batterien / Akkus sind falsch eingelegt oder
leer
• Es sind keine Batterien / Akkus eingelegt.
Die Gewichtsanzeige ändert
• Vibrationen des Tisches/B od ens
• Die Wägeplatte hat Berührung mit Fremdkörpern.
rendes Gerät ausschal ten)
Das Wägeergebnis ist
• Die Waagenanzeige steht nicht auf Null
• Die Justierung stimmt nicht mehr.
• Die Wägeplattform steht nicht eben
• Es herrschen starke Temperaturschwankungen.
des Gerät ausschalten )
11 Fehlermeldungen, Kl ei ne P a nne nhilfe
Bei einer Störung im Pr og r amma blauf sollte das Gerät kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
Störung Mögli che Ursache
leuchtet nicht.
sich fortwährend
offensichtlich falsch
Fehlermeldung Mögliche Ur sache
o-Err
• Luftzug/Luftbewegungen
• Elektromagnetische Felder/ Statische Aufla-
dung(anderen Aufstellort wählen/ falls möglich stö-
• Die Anwärmzeit wurde nicht eingehalten.
• Elektromagnetische Felder / Statische Aufladung
(anderen Aufstellort wählen / falls möglich, stören-
• Wägebereich überschritten
u-Err
b-Err
1-Err
2-Err
l-Err
Err 3
Beim Auftreten anderer Fehlermeldungen Gerät aus- und noc hm al s ei nsc hal t en.
Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
KFS-T-BA_IA-d-1213 44
• Zu geringe Vorlast, z. B. fehlende Wägeplatte
• Fehler interner Speicher
• Falsches Justiergewicht
• Unsachgemäße Justierung
• Stückgewicht zu klein
• Justierfehler
• Transportsicherung nicht entfernt
12 Installation Anzeigegerät / Wä ge brücke
Die Installation / Konfiguration des Wägesystems darf nur von einer Fachkraft
mit fundierten Kenntnissen im Umgang mit Waagen durchgeführt werden.
12.1 Technische Daten
Versorgungsspannung 5 V/15 0mA
Empfindlichkeit 2-3 mV/V
Widerstandswert 80 - 100 Ω, Max. 4 Stück à 350 Ω Lastzelle
12.2 Aufbau des Wägesystems
An das Anzeigegerät lässt sich jede analoge Plattform anschließen, die den geforderten Spezifikatio nen ents pri c ht .
Folgende Daten müssen für die Auswahl der Wägezelle bekannt sein:
• Waagenkapazität
Diese entspricht normalerweise dem schwersten Wägegut, das gewogen
werden soll.
• Vorlast
Diese entspricht dem Gesamtgewicht aller Teile, die auf die Wägezelle zu
liegen kommen, z. B. Oberteil der Plattform, Wägeplatte usw.
• Gesamter Nullstellbereich
Dieser setzt sich zusammen aus dem Einschalt-Null s tel lber ei ch (± 2%)und
dem Nullstellbereich, der dem Anwender mit der ZERO-Taste zur Verfügung steht (2%). Der gesamte Nullstellbereich beträgt also 4 % der
Waagenkapazität.
Die Addition von Waagenkapazität, Vorlast und gesamten Nullstellbereich
ergibt die erforderli che Kapazität der Wägezelle.
Um eine Überlastung der Wägezelle zu vermeiden, sollte eine zusätzliche
Sicherheitsmarge eingerechnet werden.
• Kleinster gewünschte Anzeigeschritt
45 KFS-T-BA_IA-d-1213
12.3 Plattform anschließen
Anzeigegerät vom Netz trennen.
Die einzelnen Leitungen des Lastzellenkabels an der Plati ne anlöten.
Die Steckerbelegung nachfolgender Abbildung entnehmen.
KFS-T-BA_IA-d-1213 46
usw.
12.4 Anzeigegeräte konfigurieren Navigation im Menü:
Menü aufrufen Gerät einschalten und während des Selbsttests
drücken.
Zum Aufrufen des ersten Men üp unk t es ca. 5-6 Sekunden gedrückt halten bis Func gefolgt von
F 0 iS n erscheint. Taste loslassen.
Menüpunkte anwählen
Mit lassen sich die einzelnen Menüpunkte der Reihe
nach anwählen.
47 KFS-T-BA_IA-d-1213
kehrt zurück ins Menü.
Einstellungen ändern
Ausgewählten Menüpunkt z. B. F2 dm mit bestätigen,
die aktuelle Einstellung wird angezeigt.
Mit lässt sich die Einstellung im angewählten Menüpunkt ändern.
Einstellung bestätigen
Einstellung verwerfen
Zurück in den
Wägemodus
Gewünschte Einstellu ng mit bestätigen, das Gerät
drücken, das Gerät kehrt zurück ins Menü.
Zurück in den Wägemodus wiederholt drücken.
KFS-T-BA_IA-d-1213 48
Menüblock
Hauptmenü
Menüpunkt
Untermenü
Konfigurationsmenü-Übersicht:
Verfügbare Einstellungen / Erklärung
F0 iSn
F 1 Grv
F2 dm
-
-
Anzeige Interne Auflösun g
Nicht dokumentiert
Einbereichswaage
Mit bestätigen, danach sind mit folgende Menü-
punkte wählbar.
dESC Position Dezimalpunkt, wählbar
0, 0.0, 0.00, 0.000, 0.0000, 0.00000
inC inC 1 Ablesbarkeit
inC 2
wählbar 1, 2, 5, 10, 20, 50
inC 5
inC 10
inC 20
inC 50
CAP Waagenkapazität (Max)
Nach der Konfiguration Wägesystem justieren.
CAL nonLin Justierung, s. Kap. 6.5
LinEAr Linearisierung, s. Kap. 6.6
49 KFS-T-BA_IA-d-1213
Zweibereichswaage
Mit bestätigen, danach sind mit folgende Menü-
punkte wählbar.
dESC Position Dezimalpunkt, wählbar
0, 0.0, 0.00, 0.000, 0.0000, 0.00000
inC div 1 inC 1 Ablesbarkeit für
inC 2
inC 5
1. Wägebereich
wählbar 1, 2, 5, 10, 20, 50
inC 10
inC 20
inC 50
div 2 inC 1 Ablesbarkeit für
inC 2
inC 5
2. Wägebereich
wählbar 1, 2, 5, 10, 20, 50
inC 10
CAP CAP 1 Waagenkapazität (Max) 1. Wägebereich
Nach der Konfiguration Wägesystem justieren.
CAL nonLin Justierung, s. Kap. 6.5
inC 20
inC 50
CAP 2 Waagenkapazität (Max) 2. Wägebereich
LinEAr Linearisierung, s. Kap. 6.6
KFS-T-BA_IA-d-1213 50
Mehrteilungswaage
Mit bestätigen, danach sind folgende Menüpunkte
wählbar.
Position Dezimalpunkt
wählbar 0, 0.0, 0.00, 0.000, 0.0000
inC div 1 inC 1 Ablesbarkeit für
inC 2�
inC 5�
1. Wägebereich
wählbar 1, 2, 5, 10, 20, 50
inC 10�
inC 20�
inC 50�
div 2 inC 1� Ablesbarkeit für
inC 2�
inC 5�
2. Wägebereich
wählbar 1, 2, 5, 10, 20, 50
inC 10�
inC 20�
inC 50�
CAP CAP 1 Waagenkapazität (Max) 1. Wägebereich
CAP 2 Waagenkapazität (Max) 2. Wägebereich
Nach der Konfiguration Wägesystem justieren.
CAL nonLin Justierung, s. Kap. 6.5
LinEAr Linearisierung, s. Kap. 6.6
51 KFS-T-BA_IA-d-1213
KERN & Sohn GmbH
D-72322 Balingen-Frommern
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erklären hierm it, dass das Produkt, auf das sich diese Erk lärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the produc t to which this declaration refer s conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujem e, že výrobek , kterého se toto proh lášení t ýká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela res ponsabilité que l e produit, auquel se r apporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodott o al quale la presente dichiar azione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
2004/108/EC
EN55022: 2006 A1:2007
EN55024: 1998+A1:2001+A2:2003
2006/95/EC
EN 60950-1:2006
EN 60065:2002+A1:2006
2005/32/EC
Date: 18.07.2011
Signature:
KERN & Sohn GmbH
Management
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
13 Konformitätserklärung
Postfach 4052
Fax: 0049-[0]7433-9933-149
Konformitätserklärung
EG-Konformitätserklärung EC-Declaration of -Conformity
EC-
Déclaration de conformité EC-Declaración de Conformidad
EC-Dichiarazione di conformità EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balan ce: KERN KFS-T;BFS;IFS
EN61000-3-3:1955+A1:2001+A2:2005
KFS-T-BA_IA-d-1213 52
Loading...
