Kern EOS 300K100XLF, EOS 150K50XLF User guide [pl]

KERN & Sohn GmbH

Ziegelei 1
D-72336 Balingen
E-mail: [e-mail]

Instrukcja obsługi

Tel.: +49-[0]7433- 9933-0
Faks: +49-[0]7433-9933-149
Internet: www.kern-sohn.com

Wagi platformowe/podłogowe

KERN EOS_F

Wersja 1.2
11/2011
PL

EOS_F-BA-pl-1112

PL

KERN EOS_F

Wersja 1.2 11/2011

Spis treści

1 Dane techniczne............................................................................................. 4

2 Przegląd urządzeń ......................................................................................... 5

3 Przegląd wskaźnika ....................................................................................... 7

3.1 Przegląd klawiatury ......................................................................................................8

4 Wskazówki podstawowe (informacje ogólne) ............................................. 9

4.1 Zastosowanie zgodne z przeznaczeniem.....................................................................9

4.2 Zastosowanie niezgodne z przeznaczeniem................................................................9

4.3 Gwarancja ....................................................................................................................9

4.4 Nadzór nad środkami kontrolnymi ..............................................................................10

5 Podstawowe wskazówki bezpieczeństwa ................................................. 10

5.1 Przestrzeganie wskazówek zawartych w instrukcji obsługi ........................................ 10

5.2 Przeszkolenie personelu ............................................................................................10

6 Transport i składowanie.............................................................................. 10

6.1 Kontrola przy odbiorze................................................................................................10

6.2 Opakowanie / transport zwrotny ................................................................................. 10

Instrukcja obsługi Wagi platformowe/podłogowe

7 Rozpakowanie, ustawienie i uruchomienie ............................................... 11

7.1 Miejsce ustawienia, miejsce eksploatacji ...................................................................11

7.2 Rozpakowanie i ustawienie ........................................................................................11

7.2.1 Zakres dostawy / akcesoria seryjne ......................................................................................... 12

7.2.2 Wskazówki montażowe dotyczące zastosowania uchwytu ściennego.................................... 12

7.3 Gniazdo sieciowe .......................................................................................................13

7.4 Praca z zasilaniem bateryjnym...................................................................................14

7.5 Pierwsze uruchomienie ..............................................................................................15

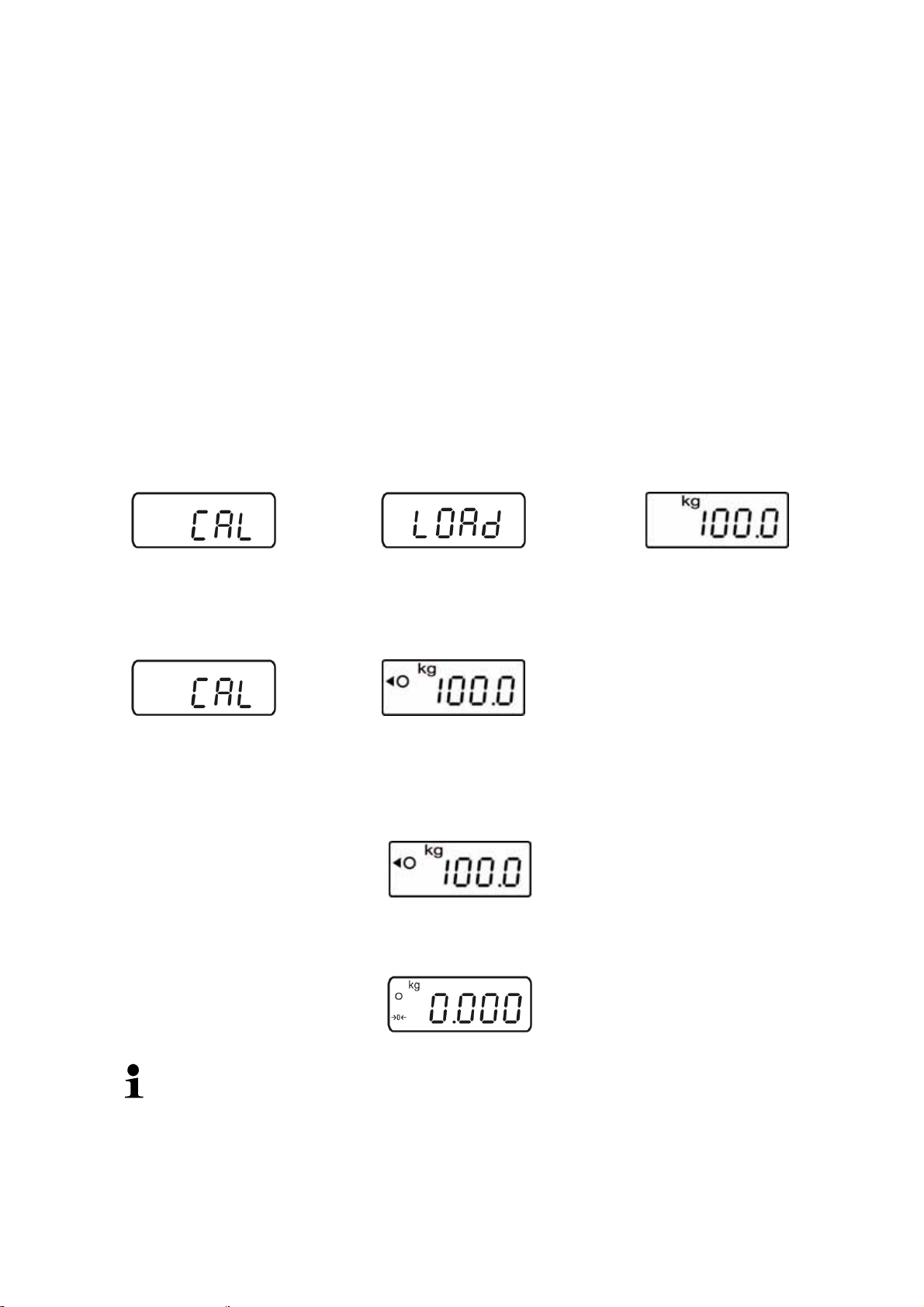

8 Justowanie ................................................................................................... 16

2

EOS_F-BA-pl-1112

9 Eksploatacja................................................................................................. 17

Włączanie...............................................................................................................................17

Wyłączanie.............................................................................................................................17

Ważenie .................................................................................................................................18

Przełączanie jednostek wagowych.........................................................................................18

Tarowanie...............................................................................................................................19

Funkcja Hold (funkcja ważenia zwierząt) ...............................................................................21

Ważenie plus/minus ...............................................................................................................22

Ustawianie kanałów................................................................................................................23

10 Menu ............................................................................................................. 25

11 Konserwacja, utrzymywanie w stanie sprawności, utylizacja ................. 26

11.1 Czyszczenie ...............................................................................................................26

11.2 Konserwacja, utrzymywanie w stanie sprawności......................................................26

11.3 Utylizacja ....................................................................................................................26

12 Komunikaty błędów / pomoc w przypadku drobnych awarii ................... 26

EOS_F-BA-pl-1112

3

1 Dane techniczne

KERN

Dokładność odczytu (d) 50 g 100 g

Zakres ważenia (Maks.) 150 kg 300 kg

Powtarzalność 50 g 100 g

Liniowość ± 100 g ± 200 g

EOS

150K50XLF

EOS

300K100XLF

Zalecana masa
kalibracyjna, niedodana
(klasa)

Czas narastania sygnału
(typowy)

Czas nagrzewania 10 min

Napięcie wejściowe 220 V – 240 V AC 50 Hz

Napięcie wtórne
zasilacza

Bateria (opcjonalnie) 6 x 1,5 V AA (= 9 V)

Czas eksploatacji baterii

Auto-Off 3 min

Jednostki wagowe kg, lb

Temperatura otoczenia +10°C…+35°C

100 kg

(M2)

200 kg

(M2)

2,5 s

9 V, 100 mA

Wyświetlacz: 70 h

Platformowe: 110 h

Wilgotność powietrza maks. 80% (brak kondensacji)

Wyświetlacz
(S x G x W) mm

Łącze radiowe z płytką
wagi

Powierzchnia ważenia
mm

Masa całkowita kg (netto) 18.8 18.8

4

zasięg: maks. 10 m w otoczeniu niezabudowanym

900 x 550 900 x 550

210 x 110 x 45

EOS_F-BA-pl-1112

2 Przegląd urządzeń

• Płytka wagi ze stali nierdzewnej

• Mata gumowa antypoślizgowa

• Wyświetlacz z uchwytem ściennym:

EOS_F-BA-pl-1112

5

• Wygodny transport za pomocą 2 rolek i 1 uchwytu

6

EOS_F-BA-pl-1112

3 Przegląd wskaźnika

Nr Opis

1 Wskazuje, gdy pojemność baterii jest na wyczerpaniu.

2 Wskaźnik zera wagi:

Jeżeli waga pomimo odciążenia szalki wagi nie wyświetla dokładnie
wartości zero, należy skorzystać z funkcji tarowania (patrz rozdz. 9).

Po krótkiej chwili oczekiwania waga zostanie ponownie wyzerowana.

3 Wskaźnik jednego z trzech możliwych kanałów

4 Wskaźnik trybu odbioru

5 Wskaźnik stabilizacji:

Jeżeli na wyświetlaczu widoczny jest wskaźnik stabilizacji [ο], waga
znajduje się w stanie stabilnym. W stanie niestabilnym wskaźnik [ο] znika.

6 Funkcja Hold / funkcja ważenia zwierząt aktywna (patrz rozdz. 9)

7

Jednostka wagowa [kg ' lb], (patrz rozdz. 9) „Przełączanie jednostek
wagowych”

8 Zapamiętana wartość tary, (patrz rozdz. 9 „Tarowanie”)

9 Bezdotykowe pole tarowania

EOS_F-BA-pl-1112

7

3.1 Przegląd klawiatury

Przycisk Funkcja

+

Włączenie/wyłączenie wagi

Funkcja Hold / funkcja ważenia zwierząt

Tarowanie wagi za pomocą:

• przycisku TARE lub

• bezdotykowego pola tarowania

Przełączenie jednostek wagowych

Wybór kanału

8

EOS_F-BA-pl-1112

4 Wskazówki podstawowe (informacje ogólne)

4.1 Zastosowanie zgodne z przeznaczeniem

Nabyta przez Państwa waga służy do określania masy (wartości ważenia) ważonego
materiału. Należy traktować ją jako „wagę niesamodzielną”, tzn. przedmioty
podlegające ważeniu umieszcza się ostrożnie ręcznie na środku płyty wagi. Wartość
ważenia można odczytać po osiągnięciu stabilnej wartości.

4.2 Zastosowanie niezgodne z przeznaczeniem

Waga nie jest przeznaczona do ważenia dynamicznego, gdy zdejmowane lub
dokładane są niewielkie ilości materiału ważonego. Ze względu na istniejącą
„kompensację stabilizacji” waga mogłaby wskazywać błędne wyniki ważenia!
(Przykład: Powolne wypływanie cieczy z pojemnika znajdującego się na wadze.)
Płytki wagi nie poddawać działaniu długotrwałego obciążenia. Może to spowodować
uszkodzenie mechanizmu pomiarowego.

Bezwzględnie unikać uderzeń i przeciążeń wagi ponad podane obciążenie
maksymalne (maks.), odejmując już występujące obciążenie tarą. Mogłoby to
spowodować uszkodzenie wagi.
Nigdy nie użytkować wagi w pomieszczeniach zagrożonych wybuchem. Wykonanie
seryjne nie jest wykonaniem przeciwwybuchowym.
Nie wolno dokonywać zmian konstrukcyjnych wagi. Może to spowodować błędne
wyniki ważenia, naruszenie technicznych warunków bezpieczeństwa, jak również
zniszczenie wagi.
Waga może być eksploatowana tylko zgodnie z opisanymi wytycznymi. Inne zakresy
użytkowania / obszary zastosowania wymagają pisemnej zgody firmy KERN.

4.3 Gwarancja

Gwarancja wygasa w przypadku:

• nieprzestrzegania naszych wytycznych zawartych w instrukcji obsługi;

• użycia niezgodnego z opisanymi zastosowaniami;

• dokonania zmian lub otwierania urządzenia;

• mechanicznego uszkodzenia lub uszkodzenia w wyniku działania mediów, cieczy,

naturalnego zużycia;

• nieprawidłowego ustawienia lub niewłaściwej instalacji elektrycznej;

• przeciążenia mechanizmu pomiarowego.

EOS_F-BA-pl-1112
