Kern EMS 300-3 User Manual [de]

KERN & Sohn GmbH
Ziegelei 1
E-mail:info@kern-sohn.com
Internet: www.kern-sohn.com
Betriebsanleitung Schulwaage
KERN EMS
Version 1.6
2017-10
D
D-72336 Balingen
Fax: +49-[0]7433-9933-149
EMS-BA-d-1716
D
KERN EMS
Schulwaage
Version 1.6 2017-10
Betriebsanleitung
Inhaltsverzeichnis
1 Technische Daten .......................................................................................... 4
2 Grundlegende Hinweise (Allgemeines) ........................................................ 6
2.1 Bestimmungsgemäße Verwendung ....................................................................................... 6
2.2 Sachwidrige Verwendung ........................................................................................................ 6
2.3 Gewährleistung ......................................................................................................................... 6
2.4 Prüfmittelüberwachung ........................................................................................................... 6
3 Grundlegende Sicherheitshinweise ............................................................. 7
3.1 Hinweise in der Betriebsanleitung beachten ......................................................................... 7
3.2 Ausbildung des Personals ...................................................................................................... 7
4 Transport und Lagerung ............................................................................... 7
4.1 Kontrolle bei Übernahme ......................................................................................................... 7
4.2 Verpackung/Rücktransport ..................................................................................................... 7
5 Auspacken, Aufstellung und Inbetriebnahme ............................................. 8
5.1 Aufstellort, Einsatzort .............................................................................................................. 8
5.2 Auspacken/Aufstellen .............................................................................................................. 8
5.3 Netzanschluss .......................................................................................................................... 9
5.4 Batteriebetrieb / Akkubetrieb ( optiona l ) ............................................................................... 9
5.5 Erstinbetriebnahme ................................................................................................................ 10
5.6 Linearisierung ......................................................................................................................... 11
5.7 Justierung ............................................................................................................................... 13
5.8 Justieren .................................................................................................................................. 14
6 Bedienungselemente ................................................................................... 15
6.1 Anzeigenübersicht ................................................................................................................. 15
6.2 Tastaturübersicht ................................................................................................................... 15
7 Betrieb .......................................................................................................... 16
Einschalten .......................................................................................................................................... 16
Ausschalten ......................................................................................................................................... 16
Wägen ................................................................................................................................................... 16
Tarieren................................................................................................................................................. 16
PRE-TARE-Funktion ............................................................................................................................ 17
Wägeeinheiten-umschaltung ............................................................................................................. 18
Plus/Minus-Wägungen ........................................................................................................................ 18
Stückzählen .......................................................................................................................................... 19
Netto-Total-Wägungen ........................................................................................................................ 20
Prozent-bestimmung ........................................................................................................................... 21
EMS-BA-d-1716 2
8 Menü ............................................................................................................. 22
8.1 Navigation im Menü ................................................................................................................ 22
8.2 Menü-Übersicht ...................................................................................................................... 25
8.3 Beschreibung einzelner Menüpunkte ................................................................................... 25
Auto Off-Funktion ................................................................................................................................ 25
Auto-Zero-Funktion ............................................................................................................................. 26
Filterfunktion ........................................................................................................................................ 27
Rücksetzen auf Werkseinstellung ..................................................................................................... 28
9 Wartung, Instandhaltung, Entsorgung ....................................................... 29
9.1 Reinigung ................................................................................................................................ 29
9.2 Wartung, Instandhaltung ....................................................................................................... 29
9.3 Entsorgung ............................................................................................................................. 29
10 Kleine Pannenhilfe ....................................................................................... 30
11 Konformitätserklärung ................................................................................ 31
3 EMS-BA-d-1716

1 Technische Daten

KERN EMS 300-3 EMS 3000-2
Ablesbarkeit (d) 0,001 g 0,01 g Wägebereich (Max) 300 g 3000 g Tarierbereich (subtraktiv) 300 g 3000 g Reproduzierbarkeit 0,002 g 0,02 g Linearität ±0,005 g ±0,05 g Mindeststückgewicht bei
Stückzählung Anwärmzeit 120 min 120 min Referenzstückz ahlen bei
Stückzählung Wägeeinheiten dwt, g, oz, ozt Empf. Justiergewicht, nicht bei-
gegeben (Klasse) Einschwingzeit (typisch) 3 sec. Betriebstemperatur + 5° C …. + 35° C Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 200 x 280 x 63 Windschutz rechteckig mm innen 145 x 145 x 65 -
außen 165 x 165 x 80 -
0,002 g 0,02 g
5, 10, 20, 25, 50
300 g
(F1)
3000 g
(F2)
Wägeplatte mm Ø 105 160 x 160 Gewicht kg (netto) 1,4 Eingangsspannung 110V-230V AC Netzteil, Sekundärspannung 9 V, 300mA
Batteriebetrieb
Auto Off 3 min.
EMS-BA-d-1716 4
9 V-Blockbatterie (optional)
Betriebsdauer: 40 h
KERN EMS 6K0.1 EMS 6K1
EMS 12K0.1
EMS 12K1
Ablesbarkeit (d) 0,1 g 1 g 0,1 g 1 g Wägebereich (Max) 6 kg 6 kg 12 kg 12 kg Tarierbereich (subtraktiv) 6 kg 6 kg 12 kg 12 kg Reproduzierbarkeit 0,1 g 1 g 0,1 g 1 g Linearität ±0,3 g ±3 g ±0,3 g ±3 g Mindeststückgewicht bei
Stückzählung
0,2 g 2 g 0,2 g 2 g
Anwärmzeit 120 min 30 min 120 min 30 min Referenzstückz ahlen bei
Stückzählung
5, 10, 20, 25, 50
Wägeeinheiten dwt, g, oz, ozt Empf. Justiergewicht, nicht bei-
gegeben (Klasse)
6 kg (F2) 6 kg (M1) 12 kg (F2) 12 kg (M1)
Einschwingzeit (typisch) 3 sec.
Betriebstemperatur + 5° C .... + 35° C
Luftfeuchtigkeit max. 80 % (nicht kondensierend) Gehäuse (B x T x H) mm 200 x 280 x 63 Wägeplatte mm 160 x 160 Gewicht kg (netto) 1,4 Eingangsspannung 110V-230V AC Netzteil, Sekundärspannung 9 V, 300mA
9 V-Blockbatterie (optional)
Batteriebetrieb
Betriebsdauer: 40 h
Auto Off 3 min.
5 EMS-BA-d-1716

2 Grundlegende Hinw eise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wäge­gut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wä­gegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Errei­chen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel: Langsames Herausfliessen von Flüssigkeiten aus einem auf der Waage befindlichen Behälter.). Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen. Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage könnte hierdurch beschädigt werden. Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wä geer­gebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei­chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei
Nichtbeachten unserer Vorgaben in der Betriebsanleitung
Verwendung außerhal b der besc hr i e ben en A nwendungen
Veränderung oder öffnen des Gerätes
mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
natürlichem Verschleiß und Abnützung
nicht sachgemäße Aufstellung oder elektrische Installation
Überlastung des Messwerkes

2.4 Prüfmittelüberwachung

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi­tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
EMS-BA-d-1716 6

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und In­betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden
über Erfahrungen mit KER N-Waagen verfügen.

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung/Rücktransport

Alle Teile der Originalverpackung für einen eventuell not-
wendigen Rücktransport aufbewahren.
Für den Rücktransport ist nur die Originalverpackung zu
verwenden.
Vor dem Versand alle angeschlossenen Kabel und lo-
sen/beweglic hen Teile tr enne n.
Evt. vorgesehene Transportsicherungen wieder anbringen. Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc.
gegen Verrutschen und Beschädigung sichern.
7 EMS-BA-d-1716

5 Auspacken, Aufstellung und I nbetr ie bna hm e

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver­lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh­len.
Beachten Sie deshalb am Aufstellort folgendes:
Waage auf eine stabile, ebene Fläche stellen;
extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben der
Heizung oder direkte Sonneneinstrahlung vermeiden;
Waage vor direktem Luf tzug durch geöffnete Fenster und Türen schützen;
Erschütterungen während des Wägens vermeiden;
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine nicht
erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Ak­klimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
statische Aufladung von Wägegut, und Wägebehälter vermeiden. Beim Auftreten von elektromagnetischen Feldern ( z.B. durch Mobiltelefone oder
Funkgeräte), bei statischen Aufladungen sowie bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt oder die Störquelle beseitigt werden.

5.2 Auspacken/Aufstellen

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die Waage am vorgesehenen Ar bei tsplatz aufstell en. Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.
EMS-BA-d-1716 8
Lieferumfang/Serienmäßiges Zubehör
„AF on“:
Zur Batterieschonung schaltet die Waage 3 Minuten nach abge­„AF off“:
Abschaltfunktion de ak t i viert.
Waage
Wägeplatte
Netzgerät
Windschutz, nur EMS 300-3
Betriebsanleitung

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span­nungswert muss mit der örtli chen Spannung übereinsti m me n. Verwenden Sie nur KERN-Originalnetzgeräte. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN.

5.4 Batteriebetrieb / Akkubetrieb ( optional )

Batteriefachdeckel an Waagenunt ers ei te abn ehm en. 9 V-Blockbatterie anschließen. Batteriefachdeckel wieder einsetzen.
Für den Batteriebetrieb verfügt die Waage über eine automatische Abschaltfunktion, die im Menü (s. Kap. 9.3) aktiviert oder deaktiviert werden kann.
Im Wägemodus UNIT-Taste gedrückt halten, bis „AF“ angezeigt wird. Mit SET-Taste bestätigen. Mit MODE-Taste kann nun zwischen folgenden zwei Einstellungen ausgewählt
werden:
schlossener Wägung automatis ch ab.
Auswahl mit SET-Taste bestätigen. Die Waage kehrt in den Wägemodus zu-
rück.
9 EMS-BA-d-1716
Sind die Batterien verbraucht, erscheint im Display „LO“. ON/OFF-Taste drücken und sofort Batterien wechseln. Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.
Wenn ein optional erhältlicher Akku vorhanden ist, so ist dieser im Batteriefach über eine separate Steckverbindung anzuschließen. Nun muss auch das mit dem Akku mitgelieferte Steckernetzteil verwendet werden.

5.5 Erstinbetriebnahme

Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap.1 ) erreicht haben. Die Waa­ge muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku oder Batterie ) angeschlossen sein. Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung. Unbedingt die Hinweise im Kapitel Justierung beachten.
EMS-BA-d-1716 10

5.6 Linearisierung

Die Linearisierung darf nur von einer Fachkraft mit fundierten Kenntnis-
den, s. Kap. 3.4 „Prüfmittelüberwachung“.
Justiergewicht
EMS 300-3
EMS 3000-2
1.
50 g
500 g
2.
100 g
1000 g
3.
150 g
1500 g
4.
200 g
2000 g
5.
300 g
3000 g
Bedienung
Anzeige
(nur Modelle EMS 300-3, EMS 3000-2)
Die Linearität gibt die größte Abweichung der Gewichtsanzeige einer Waage zum Wert des jeweiligen Prüfgewichts nach Plus und Minus über den gesamten Wägebe­reich an. Wird bei der Prüfmittelüberwachung eine Linearitätsabweichung festgestellt, kann diese durch eine Linear i si er ung v er bess ert werden.
sen im Umgang mit Waagen durchgeführt werden.
Die zu verwendenden Prüfgewichte müssen auf die Spezifikationen der Waage abgestimmt sein, s. Kap. 3.4 „Prüfmittelüberwachung“.
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit zur Stabi- lisierung ist erforderlich.
Nach erfolgter Linearisierung muss eine Kalibrierung durchgeführt wer-
Tab. 1: Justierpunkte
Linearisierung durchführen:
Waage einschalten
so lange drücken, bis [ AF ] ange-
zeigt wird
11 EMS-BA-d-1716
so oft drücken, bis LinEAr angezeigt
wird
Darauf achten, dass sich keine Gegenstände
auf der Wägeplatte befinden.
Mit Linearisierung starten. Der Wert des
ersten Justiergewichts wird angezeigt.
Justiergewicht auflegen und mit bestäti-
gen. Die Waage wechselt zur Nullanzeige.
Justiergewicht abnehmen. Nach kurzer Zeit
erscheint der Wert des zw ei ten Justi er g ewichts in der Anzeige.
Zweites Justiergewicht auflegen und mit
bestätigen. Die Waage wechselt zur Nullanzei­ge.
(Beispiel)
(Beispiel)
Justiergewicht abnehmen. Nach kurzer Zeit
erscheint der Wert des drit ten Jus ti er g ewichts in der Anzeige.
Drittes Justierg ewicht auflegen und mit
bestätigen. Die Waage wechselt zur Nullanzei­ge.
Justiergewicht abnehmen. Nach kurzer Zeit
erscheint der Wert des vi er ten Justi er g ewichts in der Anzeige.
Viertes Justiergewicht auflegen und mit
bestätigen. Die Waage wechselt zur Nullanzei­ge.
Justiergewicht abnehmen. Nach kurzer Zeit
erscheint der Wert des fünft en Justi er g ewichts in der Anzeige.
(Beispiel)
(Beispiel)
(Beispiel)
EMS-BA-d-1716 12

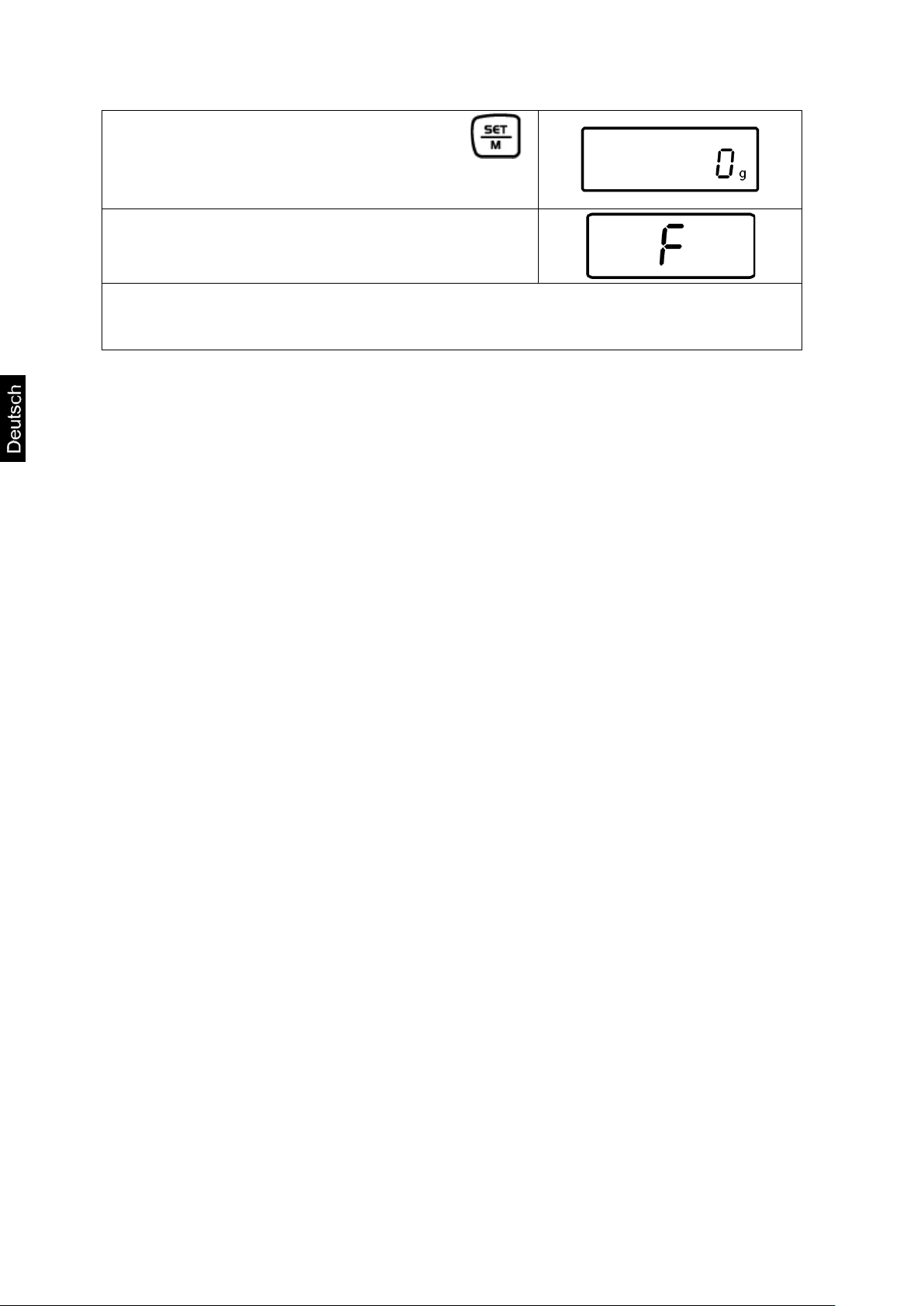

Fünftes Justierg ewicht auflegen und mit
bestätigen. Die Waage wechselt zur Nullanzei­ge.
Justiergewicht abnehmen. Nach kurzer Zeit
wird [ F ]angezeigt.
Anschließend schaltet sich die Waage automatisch ab. Die Linearisierung ist damit erfolgreich abgeschlossen.
Bei einem Justierfehler oder falschem Justiergewicht erscheint eine Fehlermeldung im Display, Linearisierungsvorgang wiederholen.

5.7 Justierung

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss je­de Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Auf­stellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justier­vorgang muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue Mess­werte zu erhalten empfiehlt es sich zudem, die Waage auch im Wägebetrieb perio­disch zu justieren.
13 EMS-BA-d-1716

5.8 Justieren

Die Justierung sollte mit dem empfohlenen Justiergewicht ( siehe Kap. 1 „Techn. Da­ten“) durchführt werden. Die Justierung ist aber auch mit Gewichten anderer Nenn­werte (siehe Tabelle 1) möglich, messtechnisch aber nicht optimal.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit (s. Kap. 1) zur Stabili­sierung ist erforderlich.
Waage mit ON/OFF-Taste einschalten. MODE-Taste drücken und gedrückt halten, im Display wird kurz „CAL“ ange-
zeigt. Anschließend wird im Display blinkend die genaue Größe des Justier­gewichtes angezeigt.
Nun das Justiergewicht in die Mitte der Wägeplatte stellen. SET-Taste betätigen. Kurze Zeit später erscheint „CAL F“, danach erfolgt au-
tomatisch der Rücksprung in den Wägemodus. In der Anzeige erscheint der Wert des Justiergewichtes.
Bei einem Justierfehler oder falschem Justiergewicht erscheint „CAL E“. Jus- tierung wiederholen.
Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagen­genauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.
EMS-BA-d-1716 14

6 Bedienungselemente

Wägeeinheiten umschalten
Menüpunkte anwählen

6.1 Anzeigenübersicht

6.2 Tastaturübersicht

Taste Bezeichnung Funktion
UNIT-Taste
Menü aufrufen (Taste gedrückt halten, bis AF erscheint)
Einstellungen im Menü bestätigen
SET-Taste
MODE-Taste
Speichern und Menü verlassen
Einstellungen im Menü ändern
Justieren
TARE-Taste
Tarieren
ON/OFF-Taste
Ein-/Ausschalten
15 EMS-BA-d-1716

7 Betrieb

Ist das Wägegut schwerer als der Wägebereich, erscheint im
8.8.8.8
0
g
0
g
134
g
0
g
Einschalten
Ausschalten
Wägen
ON-OFF-Taste drücken.
Die Waage führt einen Selbsttest durch. Sobald die Ge­wichtsanzeige erscheint, ist die Waage wägebereit.
ON-OFF-Taste drücken, die Anzeige erlischt
Wägegut auf legen im Display das Wägeresultat ablesen
Display „Error“ (=Überlast)
Tarieren
Leeren Wägebehälter au fleg en, das Gewicht des Wäge-
behälters wird angezeigt.
TARE-Taste drücken, die Nullanzeige erscheint. Das Ta-
ragewicht bleibt so lange gespeichert, bis es gelöscht wird.
(Beispiel)
EMS-BA-d-1716 16
 Wägegut einwiegen, das Nettogewicht wird angezeigt.
Mit dieser Funktion wird das Gewicht eines Taragefäßes ge-
246
g0g
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponen­ten zu einer Mischung (Zuwiegen). Die Grenze ist dann er­reicht, wenn der gesamte Wägebereich ausgelastet ist.
Nach Abnehmen des Wägebehälter erscheint das Gewicht des Wägebehälter als Minus-Anzeige.
Das Taragewicht bleibt so lange gespeichert, bis es ge­löscht wird.
Tara löschen
PRE-TARE­Funktion
PRE-TARE Wert löschen
Waage entlasten und TARE-Taste drücken, die Nullanzeige
erscheint.
speichert. Auch nach dem Aus-/Einschalte n arbeitet die Waage mit dem gespeicherten Tarawert weiter.
Im Wägemodus Taragefäß auf die Wägeplatte stellen MODE-Taste wiederholt drücken bis „PtArE“ blinkend an-
gezeigt wird.
Mit SET-Taste das aktuelle Gewicht auf der Wägeplatte al s
PRE-TARE Wert speichern.
Waage entlasten, TARE drücken und MODE-Taste wieder-
holt drücken bis „PtArE“ blinkend angezeigt wird.
Mit SET-Taste bestätigen. Der PR E-TARE Wert wird ge-
löscht, die Nullanzeige erscheint.
17 EMS-BA-d-1716
Wägeeinheiten-
Durch Drücken der UNIT-Taste im Wägemodus kann zwi-
Prüflinge nacheinander auf die Wägeplatte stellen, jeweilige
umschaltung
schen den einzelnen Wägeeinheiten umgeschaltet werden
Plus/Minus­Wägungen
Zum Beispiel zur Stückgewichtskontrolle, Fertigungskontrolle usw.
Sollgewicht auf die Wägeplatte stellen und mit TARE-Taste
tarieren.
Sollgewicht abnehmen
Abweichung zum Sollgewicht wird vorzeichenrichtig nach „+“ und „-“ angezeigt.
Nach dem gleichen Verfahren können auch gewichtsglei­che Packungen, bezogen auf ein Sollgewicht, hergestellt werden.
Zurück in den Wägemodus durch Drücken der TARE-
Taste.
EMS-BA-d-1716 18
Stückzählen
Bei der Stückzählung können entweder Teile in einen Behälter den. Um eine größere Menge von Teilen zählen zu können,
eingezählt oder Teile aus einem Behälter herausgezählt wer­muss mit einer kleinen Menge (Referenzstückzahl) das durch-
schnittliche Gewicht pro Teil ermittelt werden. Je größer die Referenzstückzahl, desto höher ist die Zählge­nauigkeit. Die Referenz muss bei kleinen oder stark unter­schiedlichen Teilen besonders hoch gewählt werden. Je größer die Referenzstückzahl, desto genauer die Stückzäh­lung.
Der Arbeitsablauf gliedert sich in vier Schritte:
Wägebehälter tarieren Referenzstückz ahl fest l eg en Referenzgewicht einwägen Stücke zählen
Im Wägemodus MODE-Taste kurz drücken. Referenz-
stückzahl „5
PCS
wird blinkend angezeigt.
Durch Mehrfachbetätigung der MODE-Tast e können weite-
re Referenzstückzahlen 5, 10, 20, 25 und 50 aufgerufen werden. So viele Zählteile auf die Wägeplatte stellen, wie die eingestellte Referenzstückzahl verlangt.
Mit SET-Taste bestätigen. Ab hier befindet sich die Waage
im Stückzähl-Modus und zählt alle Teile, die sich auf der Wägeplatte befinde n.
19 EMS-BA-d-1716
Zurück i n den Wägemodus MODE-Taste drücken.
Fehler m eldung „Er 1“
neut starten.
Tarieren
TARE- Taste austarieren.
Nützlich, wenn man eine Mischung aus mehreren Komponen-
Mindeststückgewicht unterschritten, siehe Kap. 1 „Techni­sche Daten“. MODE-Taste drücken und Referenzbildung er-
Tarabehälter können auch bei der Stückzählung verwendet werden. Vor Beginn der Stückzählung Tarabehälter mit
Netto-Total­Wägungen
ten in einen Tarabehälter einwiegt und am Schluss zur Kontrol­le das Summengewicht aller eingewogenen Komponenten be­nötigt (Netto-Total, d. h. ohne das Gewicht des Tarabehälters).
Beispiel:
1. Tarabehälter auf die Wägeplatte stelle n. TARE-Taste drü­cken, die Nullanzeige er s chei nt.
2. Komponente  einwiegen. SET-Taste drücken, die Nullan­zeige erscheint. [] wird am linken Rand des Displays an­gezeigt.
3. Komponente einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten  und ) wird ange- zeigt.
4. SET-Taste erneut drücken, die Nullanzeige erscheint.
5. Komponente einwiegen, SET-Taste drücken. Netto-Total (Summengewicht von Komponenten  und und .) wird angezeigt.
Rezeptur gegebenenfalls zum gewünschten Endwert auffül-
len. Für jede weitere Komponente Schritt 4-5 wiederhol en.
EMS-BA-d-1716 20
Zurück in den Wägemodus durch Drücken der TARE-
Taste.
Prozent­bestimmung
Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht, das 100 % ent­spricht.
Im Wägemodus MODE-Taste wiederholt drücken,
bis [100 %] blinkend angezeigt wird.
Referenzgewicht, das 100 % entspricht auflegen. Mit SET-Taste Referenz speichern. Referenzgewicht ab-
nehmen.
Wägegut auf legen.
Das Gewicht der Probe wird in Prozent, bezogen auf das Referenzgewicht, angezeigt.
Zurück in den Wägemodus durch Drücken d er MODE-Taste.
21 EMS-BA-d-1716

8 Menü

0
g
AF
AF
RST
AF
QFF
AF
Qn
0
g

8.1 Navigation im Menü

Einstieg ins Menü
Im Wägemodus UNIT-Taste gedrückt halten, bis [AF] angezeigt wird.
Menüpunkte anwählen
Einstellungen ändern
(Beispiel)
Mit der MODE-Taste lassen sich die ein­zelnen Menüpunkte der Reihe nach an­wählen.
Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
Mit der MODE-Taste lässt sich die Ein­stellung ändern. Bei jedem Drücken der MODE-Taste wird die nächste Einstel­lung angezeigt, siehe Kap.8.2 „Menü­Übersicht“.
1. Änderung eines Menüpunktes
speichern und Menü verlassen
SET -Taste drücken, die Waage kehrt
in den Wägemodus zurück.
EMS-BA-d-1716 22

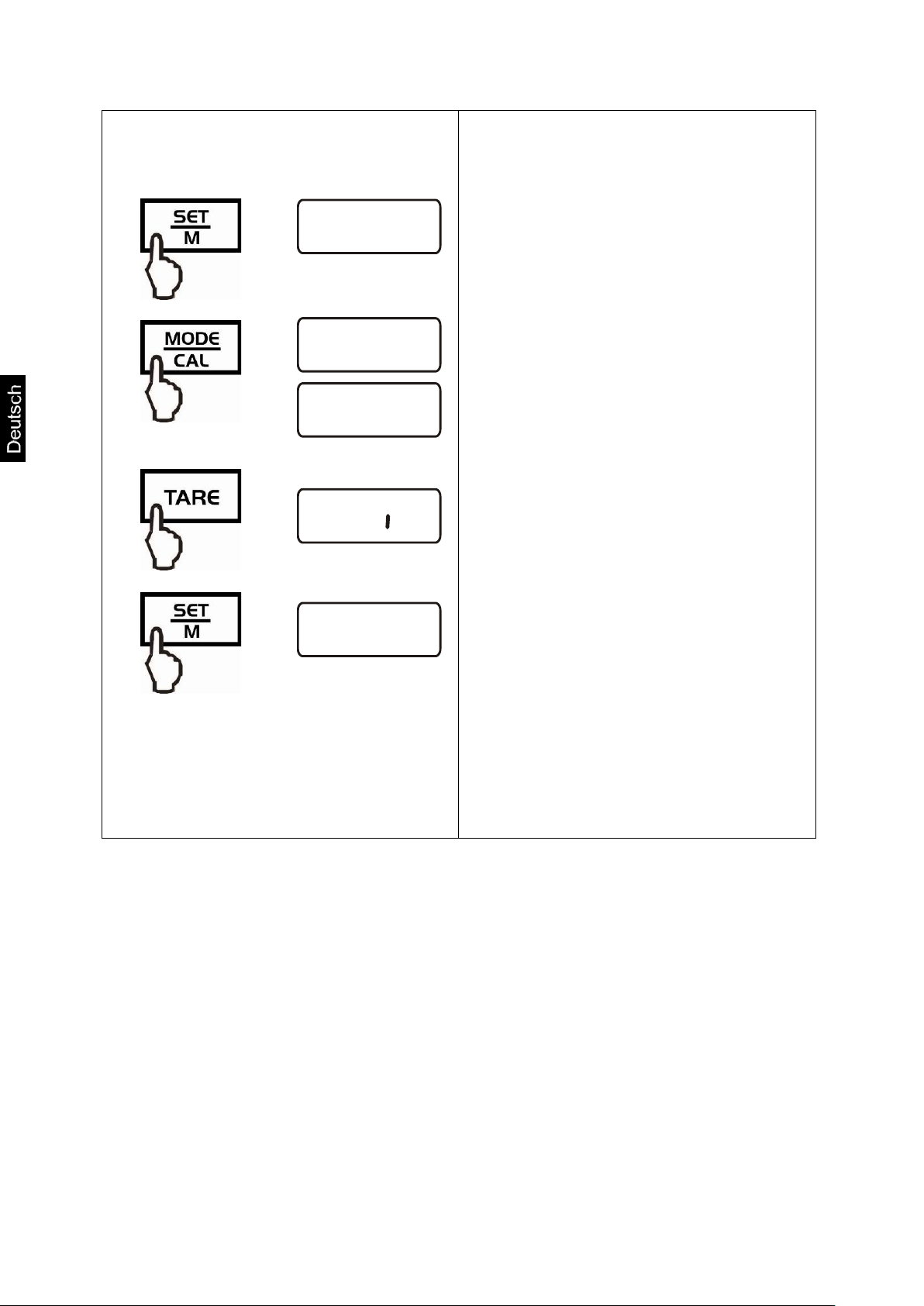

2. Einstel l ung mehrerer Menüpunkte
PR�
RE CR
Pl PC
E�
T
m
i
STQRE
ändern
(Beispiel)
Angewählten Menüpunkt mit SET-Taste bestätigen, die aktuelle Einstellung wird angezeigt.
Mit der MODE-Taste Einstell ung änder n.
TARE-Taste drücken „Exit“ wird ange- zeigt.
Entweder Mit SET-Taste (Ja) bestätigen, „StorE“
wird angezeigt. Speichern (SET-Taste) bzw. Verwerfen (MODE/CAL-Taste) und Menü verlassen,
oder UNIT-Taste (Nein) drücken und Ände-
rungen an weiteren Menüpunkten wie oben beschrieben vornehmen
23 EMS-BA-d-1716
Speichern/verwerfen und Menü
E�
T
m
i
STQRE
0.0
g
0.0
g
verlassen
Speichern
Verwerfen
Entweder
Durch Drücken der SET-Taste (Ja) die vorgenommenen Änderungen abspei­chern. Die Waage kehrt automatisch in den Wägemodus zurück.
oder
Zum Verwerfen der Änderungen MO­DE/CALTaste (Nein) drücken. Die Waa-
ge kehrt automatisch in den Wägemodus zurück.
EMS-BA-d-1716 24

8.2 Menü-Übersicht

Auto off
AF
Automatische Abschaltfunktion nach 3 min ohne Laständerung ein
Automatische Abschaltfunktion nach 3 min ohne Laständerung aus
Auto Zero (siehe Kap. 8.3)
tr on*
ein
off
aus
Filterfunktion (siehe Kap. 8.3)
StAbiL
1
schnelle Anzeige
2
normale Anzeige
3
langsame Anzeige
Linearisierung (s. Kap. 5.6)
LinEAr
Rücksetzen auf Werks­(siehe Kap. 8.3)
rSt
no*
nein
Auto Off-
Mit dieser Funktion wird die automatische Abschaltung ein-bzw.
0.0
g
AF
AF
Qn
0.0
g
(siehe Kap. 8.3)
einstellung
* = Werkseinstellung

8.3 Beschreibung einzelner Menüpunkte

on*
off
*modellabhängig
yes
ja
Funktion
ausgeschaltet
Im Wägemodus UNIT-Taste gedrückt halten, bis [AF] angezeigt
wird.
Mit SET-Taste bestätigen, die ak tuel l e Ei nstellung wird ange-
zeigt.
Mit MODE-Taste gewünschte Einstellungen auswählen
Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in
den Wägemodus.
25 EMS-BA-d-1716
Auto-Zero-
Funktion
Mit dieser Funktion wird die automatische Nullstellung ein- bzw.
0.0
g
AF
TR
TR
Qn
0.0
g
ausgeschaltet
Im Wägemodus UNIT-Taste gedrückt halten, bis [AF] angezeigt
wird.
MODE-Taste drücken: „tr“ wird angezeigt.
Mit SET-Taste bestätigen, die aktuelle Einstellung wird ange-
zeigt.
Mit MODE-Taste gewünschte Einstellungen auswählen
Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in
den Wägemodus.
EMS-BA-d-1716 26
Filterfunktion
1
Filter 1: Waage reagiert empfindlich und schnell, ruhiger Aufstellungsort.
2
Filter 2: Waage reagiert normal, normaler Aufstellungsort
3
Filter 3: lungsort.
AF
nur Modelle: EMS 300-3 EMS 3000-2 EMS 6K0.1 EMS 12K0.1
(Beispiel)
Unter diesem Menüpunkt kann die Waage an bestimmte Um­gebungsbedingungen und Messzwecke angepasst werden.
Im Wägemodus UNIT-Taste gedrückt halten, bis [AF] an-
gezeigt wird.
MODE/CAL-Taste wiederholt drücken bis „StAbiL“ ange-
zeigt wird.
Mit SET-M-Taste bestätigen, die aktuelle Einstellung wird
angezeigt.
Mit MODE/CAL-Taste gewünschte Einstellungen auswäh-
len.
Auswahl mit SET-M-Taste best ät igen.
Waage reagiert unempfindlich aber langsam, unruhiger Aufstel-
27 EMS-BA-d-1716
Rücksetzen auf
Werkseinstellung
Mit dieser Funktion werden alle Menü-Punkte auf Werkseinstellung
0.0
g
AF
RST
RST
Qn
0.0
g
zurückgesetzt
Im Wägemodus UNIT-Taste gedrückt halten, bis [AF] angezeigt
wird.
MODE-Taste 2x drücken: „rSt“ wird angezeigt.
Mit SET-Taste bestätigen, die ak tuel l e Ei nstellung wird ange-
zeigt.
Mit MODE-Taste gewünschte Einstellungen auswählen
Auswahl mit SET-Taste bestätigen. Die Waage kehrt zurück in
den Wägemodus.
EMS-BA-d-1716 28

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigung

Vor der Reinigung das Gerät von der Betriebsspannung trennen.
Keine aggressiven Reini g ungsmittel (Lösungs mitt el o. Ä.) ben utzen, sondern nur ein mit milder Seifenlaug e ang e feuc hte t es T uch. D ar au f achte n, dass kei ne Flüss i g kei t in das Gerät eindringt und mit einem trockenen, weichen Tuch nachreiben. Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden.
Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa­lem oder regionalem Recht des Benutzerortes durchzuführen.
29 EMS-BA-d-1716

10 Kleine Pannenhilfe

Die Verbindung zum Netz ist unterbrochen
Es sind keine Batterien eingelegt.
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden.
Hilfe:
Störung Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.
Die Gewichtsanzeige ändert sich fortwährend
Das Wägeergebnis ist offensichtli ch falsch
Die Waage ist nicht eingeschaltet.
(Netzkabel nicht eing estec kt /d e fek t) .
Die Netzspannung ist ausgefallen.
Die Batterien sind falsch eingelegt oder
leer.
Luftzug/Luftbewegungen
Vibrationen des Tisches/Bodens
Die Wägeplatte hat Berührung mit Fremd-
körpern.
Elektromagnetische Felder/ Statische Auf­ladung (anderen Aufstellungsort wählen/ falls möglich störendes Gerät ausschalten)
Die Waagenanzeige steht nicht auf Null
Die Justierung stimmt nicht mehr.
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten. Bleibt Fehlermeldung erhalten, Hersteller benachrichtigen.
EMS-BA-d-1716 30
Es herrschen starke Temperaturschwan­kungen.
Elektromagnetische Felder / Statische Aufladung (anderen Aufstellungsort wäh­len/ falls möglich, störendes Gerät aus­schalten).

11 Konformitätserklärung

Die aktuelle EG/EU-Konformitätserklärung fin den Si e onl i ne unt er :
www.kern-sohn.com/ce
31 EMS-BA-d-1716
Hinweis gemäß Batterieverordnung – BattV
Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen:
/Akkus können nach Gebrauch in kommunalen Sammelstellen
Schadstoffhaltige Batterien sind mit einem Zeichen, bestehend aus einer durch-
schlaggebenden Schwermetalls versehen.
Die Rückgabemöglichkeit beschränkt sich auf Batterien der Art, die wir in unserem cher üblicherweise entledigen.
Nur gültig für Deutschland!
Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver­pflichtet. Batterien oder im Handel zurückgegeben werden.
Dabei muss das übliche Gebrauchsende der Batterien/Akkus erreicht sein, ansons­ten muss Vorsorge gegen Kurzschluss getroffen werden.
gestrichenen Mülltonne und dem chemischen Symbol (Cd = Cadmium, Hg = Quecksilber, oder Pb = Blei) des für die Einstufung als schadstoffhaltig aus-
Schadstoffarme Batterien nur mit einer durchgestrichenen Mülltonne.
Sortiment führen oder geführt haben, sowie auf die Menge, deren sich Endverbrau-
EMS-BA-d-1716 32
Loading...
