Gebruiksaanwijzing
dichtheidsbepalingen
KERN EMB-V
Versie 2.1
07/2013
Weegschaal voor
NL
Fax: +49-[0]7433-9933-149
EMB-V-BA-nl-1321
2
KERN EMB-V
Weegschaal voor dicht he idsbepalingen
NL
Versie 2.1 07/2013
Gebruiksaanwijzing
Inhoudsopgave
1 Technische gegevens.................................................................................... 4
2 Overzicht van het toestel .............................................................................. 5
2.1 Weegsc haal KERN EMB 200-3V met geïnstalleerde set voor dichtheidsbepaling en
KERN YDB-01 ....................................................................................................................... 6
2.2 Weegsc haal KERN EMB 2000-2V met geïnstalleerde set voor dichtheidsbepaling en
KERN YDB-02 ....................................................................................................................... 7
2.3 Toetsenbordoverzicht ................................................................................................ 8
2.3.1 De numerieke invoer .................................................................................................................. 8
3 Basisopmerkingen (algemene informatie) .................................................. 9
3.1 Gebruik volgens bestemming .................................................................................... 9
3.2 Afwijkend gebruik ...................................................................................................... 9
3.3 Garantie ..................................................................................................................... 9
3.4 Toezicht over controlemiddelen ................................................................................10
4 Veiligheid grondrichtlijnen .......................................................................... 10
4.1 Richtlijnen van de gebruiksaanwijzing nakomen .......................................................10
4.2 Personeelscholing ....................................................................................................10
5 Vervoer en opslag ........................................................................................ 10
5.1 Controle bij ontvangst ...............................................................................................10
5.2 Verpakking / retour vervoer .......................................................................................10
6 Uitpakken, installeren en aanzetten ........................................................... 11
6.1 Plaats van installatie, gebruikslocatie .......................................................................11
6.2 Uitpakken, leveringsomvang .....................................................................................11
6.3 Contactdoos .............................................................................................................12
6.4 Bedrijf met batterij voeding ( optioneel) .......................................................................12
6.5 Eerste ingebruikname ...............................................................................................12
6.6 Justeren ....................................................................................................................13
7 Basismodus ................................................................................................. 15
8 Dichtheidsbepaling ...................................................................................... 17
8.1 De regel van dichtheidsbepaling ...............................................................................17
8.1.1 Invloedgrootheden en foutbronnen ........................................................................................... 18
8.2 Dichtheidsbepaling van vaste stoffen ........................................................................19
8.2.1 Dichtheidsbepaling bij gebruik van de set voor dichtheidsbepalingen KERN YDB-01 of YDB-02
19
8.2.2 De dichtheid wordt met de uitrusting voor het wegen onder de vloer bepaald ......................... 23
8.2.3 Dichtheidsbepaling van vaste stoffen met een dichtheid kleiner dan 1 g/cm3 .......................... 26
8.3 Dichtheidsbepaling van vloeistoffen ..........................................................................28
8.3.1 Dichtheidbepaling bij gebruik van de set voor dichtheidbepalingen KERN YDB-01 of YDB-02 28
8.3.2 De dichtheid wordt met de uitrusting voor het wegen onder de vloer bepaald ......................... 30
EMB-V-BA-nl-1321
3
9 Voorwaarden voor precieze metingen ....................................................... 33
9.1 Resultaten berekenen ...............................................................................................33
9.2 De factoren die op de metingf out invloed hebben .....................................................33
9.2.1 Luchtbellen ............................................................................................................................... 33
9.2.2 Het monster van de vaste stof .................................................................................................. 33
9.2.3 Vloeistoffen ............................................................................................................................... 34
9.2.4 De oppervlakte.......................................................................................................................... 34
9.2.5 Zinklood voor dichtheidsbepaling van vloeistoffen ................................................................... 34
9.3 Algemene informatie .................................................................................................34
9.3.1 Dichtheid/ relatieve dichtheid .................................................................................................... 34
9.3.2 Drijf van de weegschaalaanduiding .......................................................................................... 34
10 Tabel van vloeistofdichtheid ....................................................................... 35
11 Onzekerheid van de meting bij de dichtheidsbepaling van vaste stoffen
36
12 Gebruiksopmerkingen ................................................................................. 37
13 Menu ............................................................................................................. 38
13.1 Navigat ie in het m enu ...............................................................................................38
13.2 Menuoverzicht ..........................................................................................................39
13.3 Besc hr ij ving van de af zonderlijke menupunten .........................................................40
13.4 Par am eters van de interface .....................................................................................43
14 Interface RS 232 C ....................................................................................... 45
15 Onderhoud, behouden van werkprestatie, verwijderen ........................... 47
15.1 Reinigen ...................................................................................................................47
15.2 Onderhoud, behouden van werkprestatie .................................................................47
15.3 Verwijderen ...............................................................................................................47
16 Hulp bij kleine storingen ............................................................................. 48
17 Conformiteit-verklaring ............................................................................... 49
EMB-V-BA-nl-1321
4
1 Technische gegevens
toegevoegd (klasse)
(typisch)
Hoogte) mm
(optioneel)
bedrijfstijd: 12 h
batterijvoeding)
KERN EMB 200-3V EMB 2000-2V
Afleesbaarheid (d) 0.001 g 0.01
Weegbereik (max.) 200 g 2000 g
Reproduceerbaarheid 0.002 g 0.02
Lineariteit ± 0.005 g ± 0.05 g
Aanbevolen
kalibratiegewicht, niet
Duur van signaaltoename
Opwarmingstijd 2 h
Eenheid g
Bedrijfstemperatuur +5°C…+35°C
Luchtvochtigheid Max. 80% (geen condensatie)
Behuizing (Breedte x Dikte x
Weegschaalplateau mm Ø 82 Ø 150
Bedrijf met batterijvoeding
Netadapter 100 mA / 9 V
200 g
(F1)
2000 g
(F1)
2,5 s
170 x 240 x 39
platte batterij 9 V
Functie AUTO-OFF
(automatisch uitschakelen)
(bij bedrijf met
Wegen onder de vloer haak, serie-uitvoering
Interface RS-232, serie-uitvoering
3 min
EMB-V-BA-nl-1321
5
2 Overzicht van het toestel
KERN EMB 200-3V
KERN EMB 2000-2V
Weegschaalplateau
Aanduiding
Toetsenbord
EMB-V-BA-nl-1321
Interface RS 232
Batterijcontainer
5
Wegen onder de vloer
6
6
2.1 Weegschaal KERN EMB 200-3V met geïnstalleerde set voor dichtheidsbepalingen KERN YDB-01
Bovenste schaal voor monsters van de dompelkorf
Weegschaalplateau “Set voor dichtheidsbepalingen”
Glazen maatbeker
Onderste schaal voor monsters van de dompelkorf
Onderbouw
EMB-V-BA-nl-1321
7
2.2 Weegschaal KERN EMB 2000-2V met geïnstalleerde set voor dichtheidsbepalingen KERN YDB-02
EMB-V-BA-nl-1321
Bovenste schaal voor monsters van de dompelkorf
Glazen maatbeker
Onderste schaal voor monsters van de dompelkorf
Onderbouw
Weegschaalplateau “Set voor dichtheidsbepalingen”
8
2.3 Toetsenbordoverzicht
Toets Functie
• Aan-/uitzetten
• Weeggegevens door interface doorgeven
• Menu opvragen (de toets drukken en gedrukt houden)
• Proces/gegevensinvoer onderbreken
• Van de modus dichtheidsbepaling naar de weegmodus
omschakelen
• Numerieke invoer / keuze van het cijfer rechts
• Tarreren/ op nul zetten
• Bevestigen
• Opslaan en het menu verlaten
• Justeren opvragen (de toets drukken en gedrukt houden)
• De modus dichtheidsbepaling voor vaste stoffen opvragen
• In het menu naar achteren scrollen
• De modus dichtheidsbepaling voor vloeistoffen opvragen
• In het menu naar voren scrollen
• Wegen in de lucht
• Wegen in een vloeistof
2.3.1 De numerieke invoer
Toets Functie
Keuze van het cijfer rechts, elke keer blinkt de actieve positie
Door de toets te drukken wordt de numerieke waarde van het
blinkende cijfer vergroot.
De ingevoerde gegevens bevestigen
EMB-V-BA-nl-1321
9
3 Basisopmerkingen ( a lgemene informatie)
3.1 Gebruik volgens bestemming
De door u aangekochte weegschaal dient ter dichtheidsbepaling van vaste stoffen en
vloeistoffen. De dichtheid wordt bepaald met toepassing van de wet van Archimedes,
zie hoofdstuk 8.1.
Bovendien kan de weegschaal ook worden gebruikt voor de bepaling van het
gewicht van het gewogen materiaal. Hij dient te worden beschouwd als een “nietzelfstandige weegschaal” d.w.z. de gewogen voorwerpen dienen met de hand
voorzichtig te worden geplaatst in het midden van het weegschaalplateau. De
weegwaarde kan na bereiken van een stabiele aanduidingwaarde worden afgelezen.
3.2 Afwijkend gebruik
• De weegschaal is niet voorzien voor dynamisch wegen waarbij kleine
hoeveelheden gewogen materiaal worden afgenomen of toegevoegd. Vanwege
de bestaande “stabilisatiecompensatie" zou de weegschaal foutieve
weegresultaten kunnen tonen! (Voorbeeld: de vloeistof vloeit langzaam van de
container uit die op de weegschaal is geplaatst.)
• Het weegschaalplateau niet aan langdurige belasting blootstellen. Het kan
beschadiging van het meetmechanisme veroorzaken.
• Stoten en overbelasting van de weegschaal boven aangegeven maximale last
(max.), met bestaande tarravooraftrek, absoluut mijden. Het kan beschadiging
van de weegschaal veroorzaken.
• De weegschaal nooit in ruimtes met explosiegevaar gebruiken. Serie-uitvoering is
geen explosiebestendige uitvoering.
• Geen wijzigingen in de constructie van de weegschaal aanbrengen. Het kan tot
foutieve weegresultaten, inbreuk op technische veiligheidsvoorwaarden als ook
tot beschadiging van de weegschaal leiden.
• De weegschaal mag enkel conform beschreven richtlijnen worden gebruikt.
Andere gebruiksbereiken / toepassingsgebieden vereisen schriftelijke
toestemming van de firma KERN.
3.3 Garantie
De garantie vervalt ingeval van:
• niet naleven van onze richtlijnen zoals in de gebruiksaanwijzing bepaald;
• gebruik niet volgens beschreven toepassingen;
• wijziging of opening van de apparatuur;
• mechanische beschadiging of door werking van media, vloeistoffen, natuurlijk
verbruik;
• onjuiste plaatsing of onjuiste elektrische installatie;
• overbelasting van het meetmechanisme.
EMB-V-BA-nl-1321
10
3.4 Toezicht over controlemiddelen
Vóór het plaatsen en aanzetten van de weegschaal dient men
zing nauwkeurig te lezen, ook indien
Alle delen van de originele verpakking dienen te worden
Vóór versturen dienen alle aangesloten kabels en
Indien aanwezig dient de vervoerbescherming opnieuw te
In het kader van kwaliteitsverzekeringssysteem dienen regelmatig technische
meeteigenschappen van de weegschaal en eventueel beschikbare
controlegewichten te worden gecontroleerd. Daarvoor dient de bevoegde gebruiker
een juist tijdsinterval als ook aard en omvang van dergelijke controle te bepalen.
Informatie betreffende toezicht over controlemiddelen zoals weegschalen als ook
over noodzakelijke controlegewichten zijn toegankelijk op de website van de firma
KERN (www.kern-sohn.com). De controlegewichten en weegschalen kan men snel
en goedkoop ijken in een kalibratielaboratorium van de firma KERN geaccrediteerd
door DKD (Deutsche Kalibrierdienst) (terugzetten naar de norm geldende in bepaald
land).
4 Veiligheid grondrichtlijnen
4.1 Richtlijnen van de gebruiksaanwijzing nakomen
onderhavige gebruiksaanwij
u al ervaring met KERN weegschalen hebt.
4.2 Personeelscholing
Het toestel mag enkel door geschoolde medewerkers worden bediend en
onderhouden.
5 Vervoer en opslag
5.1 Controle bij ontvangst
Onmiddellijk na ontvangst van het pakket controleren of er geen zichtbare
beschadigingen aanwezig zijn, hetzelfde betreft het toestel na het uitpakken.
5.2 Verpakking / retourvervoer
behouden voor het geval van eventueel retourvervoer.
Alleen originele verpakking bij retourvervoer gebruiken.
losse/bewegende onderdelen te worden afgekoppeld.
worden aangebracht.
Alle delen, bv. het weegplateau, de netadapter, e.d. dienen
voor uitglijden en beschadiging te worden beveiligd.
EMB-V-BA-nl-1321
11
6 Uitpakken, installeren en aanzetten
• Weegschaal, zie hoofdstuk 2.0
6.1 Plaats van installatie, gebruikslocatie
De weegschaal is op dergelijke manier geconstrueerd dat er in normale
gebruiksomstandigheden geloofwaardige weegresultaten worden bereikt.
De keuze van juiste locatie van de weegschaal verzekert een precieze en snelle
werking.
Op de plaats van installatie dient men volgende regels op te volgen:
• De weegschaal op stabiele, effen oppervlakte plaatsen.
• Extreme temperaturen als ook temperatuurverschillen bij bv. plaatsing bij
verwarming of in plaatsen met directe werking van zonnestralen mijden.
• Tegen directe werking van tocht beveiligen die door open ramen en deuren
wordt veroorzaakt.
• Bij wegen stoten mijden.
• De weegschaal tegen hoge luchtvochtigheid, dampen en stof beschermen.
• Het toestel niet aan langdurige werking van grote vochtigheid blootleggen.
Ongewenst dauwen (condensatie van luchtvocht op het toestel) kan
voorkomen indien een koud toestel in een veel warmere ruimte wordt
geplaatst. In dergelijk geval dient het van netwerk gescheiden toestel ca.
2-godzinnej uur acclimatisering aan de omgevingstemperatuur te ondergaan.
• Statische ladingen mijden die van gewogen materiaal, weegschaalcontainer
en windscherm komen.
• De toestellen niet in gebieden gebruiken met explosiegevaar of in gebieden
waar gevaar bestaat voor explosie van gassen, dampen, nevels en stoffen!
• Ver van chemische middelen (bv. vloeistoffen of gassen) houden die agressief
op de interne en externe weegschaaloppervlaktes kunnen uitwerken en deze
beschadigen.
• Ingeval van elektromagnetische velden, statische ladingen als ook instabiele
elektrische voeding zijn grote onregelmatigheden in weergave mogelijk (foutief
weegresultaat). Men dient dan de weegschaal te verplaatsen.
6.2 Uitpakken, leveringsomvang
De weegschaal en het accessoir uit de verpakking afnemen, de verpakking
verwijderen en de weegschaal op de daarvoor voorziene werkplaats plaatsen.
Controleren of alle elementen die bij de leveringsomvang horen aanwezig en niet
beschadigd zijn.
Leveringsomvang / serietoebehoren:
• Netadapter
• Haken voor onder de vloer
• Gebruiksaanwijzing
EMB-V-BA-nl-1321
12
6.3 Contactdoos
“AF on”:
Om de batterij te besparen wordt de weegschaal automatisch 3
minuten na afronden van de weging uitgezet.
“AF off”:
De uitschakelfunctie wordt gedeactiveerd.
Elektrische voeding gebeurt door een externe netadapter. De spanningwaarde
zichtbaar op de netadapter moet in overeenstemming zijn met lokale spanning.
Enkel originele netadapters van de firma KERN gebruiken. Gebruik van andere
producten vereist toestemming van de firma KERN.
6.4 Bedrijf met batterijvoeding (optioneel)
Het deksel van de batterijcontainer onderaan de weegschaal afnemen, de platte
batterij 9V aansluiten. Het deksel van de batterijcontainer opnieuw opleggen.
In de modus batterijvoeding beschikt de weegschaal over de functie automatisch
uitschakelen die in het menu geactiveerd en gedeactiveerd kan worden (zie
hoofdstuk 13).
In de weegmodus de toets drukken en zo lang gedrukt houden totdat de
aanduiding [Pr] verschijnt.
De toets drukken totdat de aanduiding “AF” verschijnt.
Met de toets bevestigen.
Door de toets is het mogelijk om één van twee onderstaande
instellingen te kiezen:
De keuze met de toets bevestigen. De weegschaal wordt terug naar de
weegmodus gezet.
Indien de batterijen verbruikt zijn, verschijnt op display het symbool “LO”. De toets
ON/OFF drukken en de batterijen onmiddellijk vervangen.
Indien de weegschaal langere tijd niet wordt gebruikt, de batterijen uithalen en
separaat bewaren. Door uitvloeien van elektrolyt van de batterij kan de weegschaal
worden beschadigd.
6.5 Eerste ingebruikname
Door de opwarmingstijd van 2 uur na inschakelen is de stabilisatie van de
meetwaarden mogelijk.
De nauwkeurigheid van de weegschaal is van lokale valversnelling afhankelijk.
Men dient de voorschriften van het hoofdstuk "Justeren” absoluut te volgen.
EMB-V-BA-nl-1321
13
6.6 Justeren
drukken en zo lang gedrukt houden totdat op display de
Vervolgens verschijnt de precieze waarde van
het ingestelde (zie hoofdstuk 13.3) kalibratiegewicht.
Omdat de waarde van de valversnelling niet op elke plek op aarde gelijk is, dient elke
weegschaal aangepast te worden - conform de weegregel voortvloeiende uit regels
van natuurkunde - aan de valversnelling op de plaats van installatie van de
weegschaal (enkel indien de weegschaal niet eerder in fabriek is gejusteerd op de
plaats van installatie). Een dergelijk justeerproces dient men uit te voeren bij eerste
ingebruikname, na elke wijziging van locatie van de weegschaal als ook bij
temperatuurschommelingen van de omgeving. Om nauwkeurige meetwaarden te
bereiken is het aanbevolen om aanvullend cyclisch de weegschaal te justeren ook in
de weegmodus.
+ Het vereiste kalibratiegewicht voorbereiden
Het justeren dient te worden uitgevoerd met behulp van het aanbevolen
kalibratiegewicht (zie hoofdstuk 1 “Technische gegevens”). Het justeren
mag tevens worden uitgevoerd met behulp van gewichten met andere
nominale waarden (zie hoofdstuk 13.3), het is echter meettechnisch niet
optimaal.
+ Voor stabiele omgevingsomstandigheden zorgen.
+ Vereiste opwarmingstijd verzekeren (zie hoofdstuk 1) voor de stabilisatie
van de weegschaal.
+ Op het weegschaalplateau mogen zich geen voorwerpen bevinden.
Uitvoering:
Bijv. EMB 200-3V
1. Met de toets de weegschaal aanzetten, de waarde “0.000” verschijnt.
2. De toets
melding “CAL” kort verschijnt.
3. Tijdens deze aanduiding het vereiste kalibratiegewicht in het midden van het
weegschaalplateau stellen.
EMB-V-BA-nl-1321
14
” en
Op de
Bij een justeerfout of een onjuist kalibratiegewicht verschijnt op display de
dagelijks te controleren.
4. De toets drukken. Kort daarna verschijnt de melding “CAL F
vervolgens keert de weegschaal automatisch naar de weegmodus.
display verschijnt de waarde van het kalibratiegewicht.
melding “CAL E”. Het justeren herhalen.
Het kalibratiegewicht naast de weegschaal bewaren. Bij toepassingen met een
kwaliteitsbelang wordt aanbevolen om de afleesbaarheid van de weegschaal
EMB-V-BA-nl-1321
15
7 Basismodus
8888
Bijv. EMB 200-3V
Aanzetten
Uitzetten
De toets ON/OFF drukken.
De weegschaal wordt zelfgediagnosticeerd. De
weegschaal is paraat direct nadat de gewichtsaanduiding
verschijnt.
De toets ON/OFF drukken, de aanduiding verdwijnt.
Wegen
Het gewogen materiaal opleggen.
Afwachten totdat de stabilisatieaanduiding [g] verschijnt.
Het weegresultaat aflezen.
Indien het gewogen materiaal zwaarder is dan het
weegbereik, verschijnt op display de foutmelding “E”.
EMB-V-BA-nl-1321
16

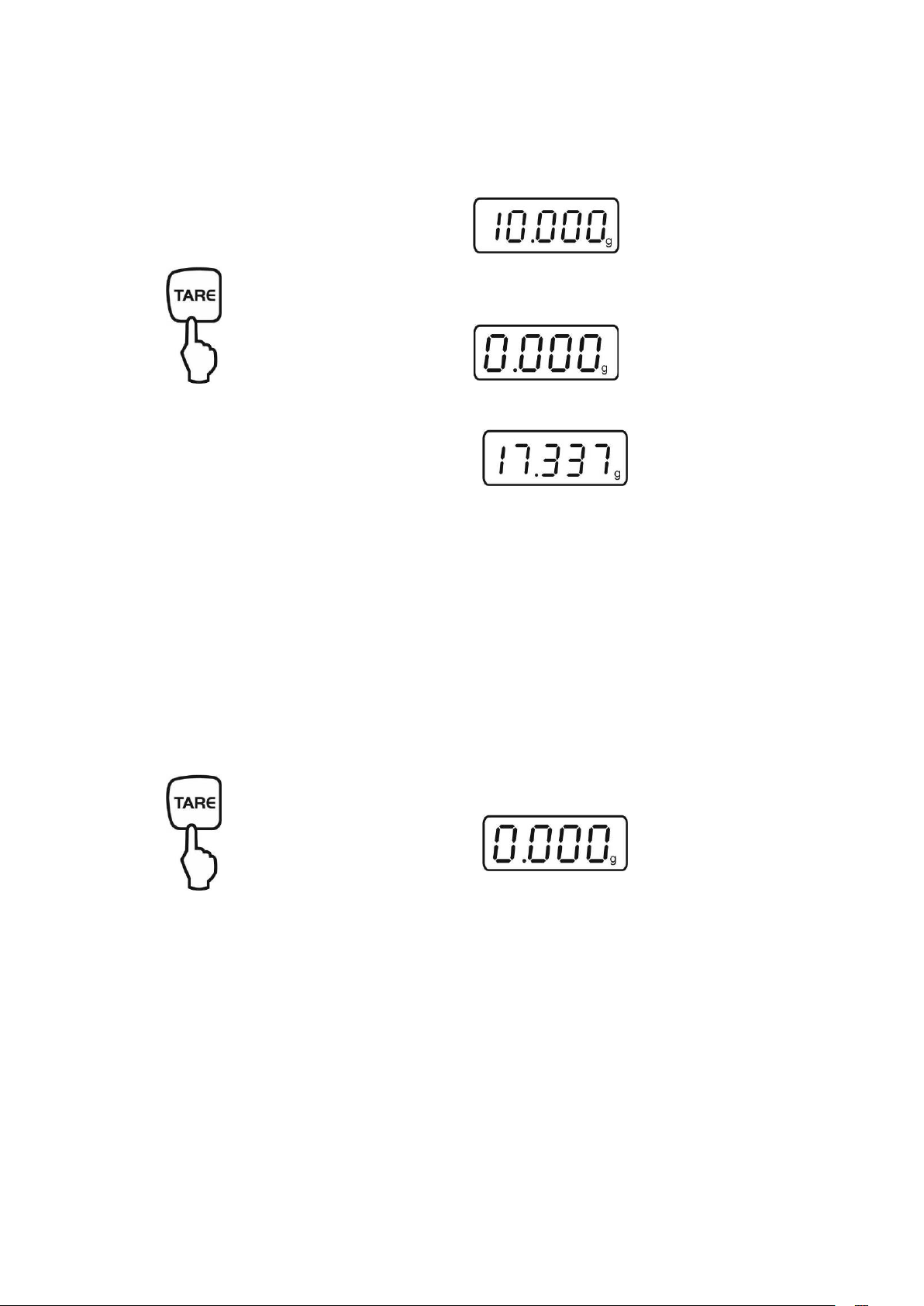

Tarreren
De lege weegschaalcontainer leggen, het gewicht van de
weegschaalcontainer verschijnt.
De toets TARE drukken, op nulaanduiding wachten. Het
tarragewicht blijft gememoriseerd totdat het gewist wordt.
Het gewogen materiaal wegen, het netto gewicht verschijnt.
Het tarreren kan willekeurige aantal keren worden
herhaald, bijvoorbeeld bij het wegen van enkele
ingrediënten van een mengsel (bijwegen). De grens wordt
bereikt op het moment dat het hele weegbereik wordt
gebruikt.
Tarra wissen
Nadat de weegschaalcontainer wordt weggenomen,
verschijnt zijn gewicht als een negatieve aanduiding.
Het tarragewicht blijft gememoriseerd totdat het gewist
wordt.
De weegschaal ontlasten en de toets TARE drukken, op
nulaanduiding wachten.
EMB-V-BA-nl-1321
17
ρ =
A
A-B
o
ρ
ρ =
m
V
8 Dichtheidsbepaling
1
g
cm
3
1
kg
m
3
1
g
l
8.1 De regel van dichtheidsbepaling
Drie belangrijke natuurkundige grootheden zijn: het volume en het gewicht van de
lichamen als ook de dichtheid van stoffen. Het gewicht en het volume worden met
elkaar door de dichtheid gekoppeld.
De dichtheid [ρ] is de verhouding van het gewicht [m] ten opzichte van het
volumen [V].
De dichtheid wordt in het SI uitgedrukt in kilogram per kubieke meter (kg/m3). 1
kg/m3 is gelijk aan de dichtheid van een homogeen lichaam dat bij het gewicht van 1
kg het volumen van 1 m3 inneemt.
Andere vaak gebruikte eenheden zijn:
De dichtheid wordt bepaald met toepassing van “de wet van Archimedes” die zegt
dat elk lichaam dat is ondergedompeld in een vloeistof ervaart een opwaartse kracht
die gelijk is aan het gewicht van de verplaatste vloeistof.
Daardoor wordt de dichtheid volgens de volgende formules berekend:
,
,
.
Dichtheidsbepaling van vaste stoffen
Met behulp van onze weegschalen kan men vaste stoffen zowel in de lucht [A] als
ook in het water [B] wegen. Indien de dichtheid van het verplaatste medium [ρo]
bekend is, wordt de dichtheid van vaste stof [ρ] als volgt berekend:
ρ = Monsterdichtheid
A = Het monstergewicht in de lucht
B = Het monstergewicht in de hulpvloeistof
ρ
= De dichtheid in de hulpvloeistof
o
EMB-V-BA-nl-1321
18
ρ =
V
A-B
Dichtheidsbepal ing van vloeistoffen
De dichtheid van een vloeistof wordt bepaald met behulp van zinklood waarvan het
volumen [V] bekend is. Het zinklood wordt zowel in de lucht [A] als ook in de
gemeten vloeistof [B] gewogen.
Conform de wet van Archimedes werkt op een ondergedompeld lichaam een
opwaartse kracht [G]. Deze kracht is even groot als de gewichtkracht (het gewicht)
van de verplaatste vloeistof.
Het volumen [V] van het ondergedompelde lichaam is gelijk aan het volumen van de
verplaatste vloeistof.
G = Opwaartse kracht van zinklood
Opwaartse kracht van zinklood =
Het gewicht van zinklood in de lucht [ ] – Het gewicht van zinklood in de gemeten
vloeistof [B]
Dus:
ρ = Dichtheid van gemeten vloeistof
A = Het gewicht van het zinklood in de lucht
B = Het gewicht van het zinklood in de gemeten vloeistof
V = Volumen van het zinklood*
8.1.1 Invloedgrootheden en foutbronnen
Luchtdruk
Temperatuur
Wijziging van het zinkloodvolumen
Oppervlaktespanning van de vloeistof
Luchtbellen
Indompeldiepte van de monsterschaal of zinklood
Porositeit van de vaste stof
EMB-V-BA-nl-1321
19
8.2 Dichtheidsbepaling van vaste stoffen
en het standaard weegschaalplateau te worden opgezet.
KERN YDB-01
KERN YDB-02
Bij de dichtheidsbepaling van de vaste stoffen dient de vaste stof eerst in de lucht te
worden gewogen en vervolgens in de hulpvloeistof met bekende dichtheid. Uit het
verschil van de gewichten vloeit de opwaartse kracht voort die door het programma
naar de dichtheid wordt omgerekend.
Als hulpvloeistof worden meestal gedistilleerd water of ethanol gebruikt,
dichtheidstabellen, zie hoofdstuk 10.
8.2.1 Dichtheidsbepaling bij gebruik van de set voor dichtheidsbepalingen
KERN YDB-01 of YDB-02
Om de dichtheid te bepalen wordt het aanbevolen om met onze optionele set voor
dichtheidsbepalingen KERN YDB-01 of YDB-02 te werken. Hij bevat alle
noodzakelijke elementen en hulpmateriaal voor comfortabele en nauwkeurige
dichtheidsbepaling.
• Indien nodig dient het vereist justeren vóór de installatie van de set voor
dichtheidsbepalingen worden doorgevoerd, zie hoofdstuk 6.6.
• Bij de geïnstalleerde set voor dichtheidsbepalingen is correct justeren niet
mogelijk.
• Om te justeren dient de set voor dichtheidsbepalingen te worden afgenomen
EMB-V-BA-nl-1321
20
Installatie van de set voor dichtheidsbepalingen
De elektrische voeding van de weegschaal loskoppelen.
Het standaard weegschaalplateau afnemen en door de set voor
dichtheidsbepalingen vervangen.
! Modell EMB 2000-2V
Daarbij op de juiste positie van letten.
Onderbouw voor de glazen container zo plaatsen dat hij het
weegschaalplateau niet aanraakt.
De glazen maatbeker in het midden van de onderbouw plaatsen. Deze kan de
houder niet aanraken.
De dompelkorf in het midden van de houder ophangen. Hij moet centrisch in
de opening worden opgehangen.
De vloeistof in een glazen meetbeker gieten. De invulhoogte dient ca. ¾ van
het volumen te bedragen. De thermometer indompelen.
De temperatuur van de vloeistof, van de instrumenten of van het zinklood zo
lang afstellen totdat deze vast is. De opwarmingstijd van de weegschaal
opvolgen.
Nadere informatie kunt u in de gebruiksaanwijzing bij de set voor
dichtheidsbepaling vinden.
EMB-V-BA-nl-1321
21
Uitvoering
drukken.
Het cijfer rechts met de toets kiezen (elke keer blinkt de actieve positie).
+ De modus dichtheidsbepaling voor vaste stoffen opvragen
5. Met de toets de weegschaal aanzetten, de waarde “0.000” verschijnt.
6. De weegschaalaanduiding mag geen “0.000” bedragen, de toets
7. Met de toets de modus dichtheidsbepaling opvragen.
(voorbeeld: water in temperatuur 19°C)
De melding “SOLId” verschijnt kort en vervolgens verschijnt de ingestelde
dichtheid van de hulpvloeistof. Indien nodig kan ze worden gewijzigd zoals
verder aangegeven.
+ Invoer van de dichtheid van de hulpvloeistof bij inachtneming van de
actuele temperatuur (dichtheidstabel, zie hoofdstuk 10)
8. De toets drukken, het laatste cijfer blinkt.
9. Door de toets te drukken wordt de numerieke waarde van het blinkende
cijfer vergroot.
EMB-V-BA-nl-1321
22
12. De toets drukken, het monstergewicht in de lucht verschijnt.
13. Het monster onder de onderste schaal voor monsters leggen en in de
Men dient daarbij op te letten dat het monster
tenminste 1 cm is ondergedompeld en dat er geen luchtbellen bij zitten.
De dichtheid van de vaste stof wordt door de weegschaal bepaald en vervolgens
verschijnt het resultaat.
Nadat een optionele printer wordt aangesloten kunnen de gegevens door het
W-AIR:
020.000 g
W-LDQ:
017.432 g
10. Met de toets de ingevoerde gegevens bevestigen.
(voorbeeld: water in temperatuur 23°C)
+ Dichtheidsbepaling van vaste stoffen
11. De vaste stof op de bovenschaal voor monsters leggen.
(voorbeeld)
hulpvloeistof indompelen.
14. De toets drukken, het monstergewicht in de hulpvloeistof verschijnt kort.
(voorbeeld)
(voorbeeld)
drukken van de toets worden geprint.
Uitdraaivoorbeeld KERN YKB-01N:
D-REF: 0.9976 g/cm^3
D-RSL: 8.0409 g/cm^3
De dichtheid van de hulpvloeistof
Resultaat (monsterdichtheid)
Het monstergewicht in de lucht
Het monstergewicht in de vloeistof
De toets drukken, de weegschaal wordt terug in de weegmodus gezet. De
volgende metingen van stap 2 beginnen.
EMB-V-BA-nl-1321
23
8.2.2 De dichtheid wordt met de uitrusting voor het wegen onder de vloer bepaald
De dichtheidsbepaling met de uitrusting voor het wegen onder de vloer wordt
aanbevolen ingeval van monsters die vanwege hun grootte of vorm op de schaal
voor monsters in de glazen meetbeker van de optionele set voor
dichtheidsbepalingen niet passen.
In deze methode wordt de vaste stof eerst in de lucht gewogen.
Vervolgens wordt de vaste stof ingedompeld in de verwarmde hulpvloeistof zodanig
dat hij de bodem van de glazen meetbeker niet aanraakt, en toch in het geheel
onder water staat. Nu wordt opnieuw een weging uitgevoerd. Op grond van beide
gewichtswaarde wordt de dichtheid door de weegschaal bepaald en afgelezen.
De weegschaal voorbereiden
De weegschaal aanzetten en omdraaien.
De dop in de onderbouw van de weegschaal afnemen.
De haak voor wegingen onder de vloer ophangen.
De weegschaal boven de opening plaatsen.
Het ophangtoestel ophangen.
De hulpvloeistof in een glazen meetbeker gieten.
De temperatuur van de vloeistof, van de instrumenten of van het zinklood zo
lang afstellen totdat deze vast is. De opwarmingstijd van de weegschaal
opvolgen.
EMB-V-BA-nl-1321
24
Uitvoering van de dichtheidsbepaling
De weegschaal mag geen nul
aanwijzen, met de toets tarreren.
Het cijfer rechts met de toets kiezen (elke keer blinkt de actieve positie).
+ De modus dichtheidsbepaling voor vaste stoffen opvragen
De weegschaal met de toets aanzetten.
Met de toets de modus dichtheidsbepaling van vaste stoffen opvragen.
(voorbeeld: water in temperatuur 19°C)
De melding “SOLId” verschijnt kort en vervolgens verschijnt de ingestelde
dichtheid van de hulpvloeistof.
+ Invoer van de dichtheid van de hulpvloeistof bij inachtneming van de
actuele temperatuur (dichtheidstabel, zie hoofdstuk 10)
De toets drukken, het laatste cijfer blinkt.
Door de toets te drukken wordt de numerieke waarde van het blinkende
cijfer vergroot.
Met de toets de ingevoerde gegevens bevestigen.
(voorbeeld: water in temperatuur 23°C)
EMB-V-BA-nl-1321
25
De toets drukken, het monstergewicht in de lucht verschijnt.
Het monster indompelen, voor zover mogelijk zonder luchtbellen in de
tenminste 1cm is ingedompeld en de glazen meetbeker niet aanraakt.
De toets drukken, het monstergewicht in de hulpvloeistof verschijnt kort.
(voorbeeld)
De dichtheid van de vaste stof wordt door de weegschaal bepaald.
Afwachten totdat het resultaat verschijnt.
(voorbeeld)
Nadat een optionele printer wordt aangesloten kunnen de gegevens door het
8.2.1.
Nadat de toets wordt gedrukt, keert de weegschaal terug naar de weegmodus.
+ Dichtheidsbepaling van vaste stoffen
Het monster op het ophangtoestel ophangen.
(voorbeeld)
hulpvloeistof te laten ontstaan. Men dient daarbij op te letten dat het monster
drukken van de toets worden geprint, uitdraaivoorbeeld zie hoofdstuk
EMB-V-BA-nl-1321
26
8.2.3 Dichtheidsbepaling van vaste stoffen met een dichtheid kleiner dan 1 g/cm3
Ingeval van vaste stoffen met de dichtheid kleiner dan 1 g/cm3 wordt het mogelijk om
de dichtheid met twee verschillende methodes te bepalen.
Methode 1:
Als meetvloeistof wordt een vloeistof gebruikt met een dichtheid kleiner dan de
dichtheid van de vaste stof, bv. ethanol ca. 0,8 g/cm3.
Deze methode dient te worden toegepast indien de dichtheid van de vaste stof niet
veel van de dichtheid van het gedestilleerde water verschilt.
Voordat ethanol wordt toegepast dient men te controleren of de vaste stof niet
beschadigd werd.
Tijdens de werkzaamheden met ethanol dient men absoluut de geldende
veiligheidsvoorschriften op te volgen.
Methode 2:
In dit geval wordt het monster niet op de schaal met zeef gezet, maar eronder.
Daarvoor wordt de indompelkorf voor drijvende vaste stoffen gebruikt.
Afb.: Set voor dichtheidsbepalingen KERN YDB-01 met geïnstalleerde indompelkorf voor
drijvende vaste stoffen.
EMB-V-BA-nl-1321
27
Afb.: Set voor dichtheidsbepalingen KERN YDB-02 met geïnstalleerde indompelkorf voor
drijvende vaste stoffen
De functie activeren, zie hoofdstuk 8.2.1.
De parameters van de hulpvloeistof invoeren, zie hoofdstuk 8.2.1.
De dichtheid bepalen, zie hoofdstuk 8.2.1, in stap 9 het monster onder de
onderste schaal voor monsters invoeren. Indien de opwaartse kracht van het
monster zo groot is dat het indompelkorf omhoog wordt geduwd, dient men hem
met een schijngewicht te belasten en tijdens wegen in de lucht tarreren.
EMB-V-BA-nl-1321
28
8.3 Dichtheidsbepaling van vloeistoffen
drukken.
Ingeval van de dichtheidsbepaling van vloeistoffen wordt een zinklood met bekend
volumen toegepast. Het zinklood wordt eerst in de lucht gewogen en vervolgens in
de vloeistof waarvan de dichtheid bepaald dient te worden. Uit het verschil van de
gewichten vloeit de opwaartse kracht voort die door het programma naar de
dichtheid wordt omgerekend.
De dichtheid van het stalen zinklood kan worden bepaald als omschreven in
hoofdstuk 8.2.1.
Of snel en voordelig in ons kalibratielaboratorium DKD.
Informatie is toegankelijk op de website van de firma KERN (www.kern-sohn.com).
8.3.1 Dichtheidbepaling bij gebruik van de set voor dichtheidbepal ingen KERN YDB-01 of YDB-02
+ Installatie van de set voor dichtheidsbepalingen, zie hoofdstuk 8.2.1
+ De modus dichtheidsbepaling voor vloeistoffen opvragen

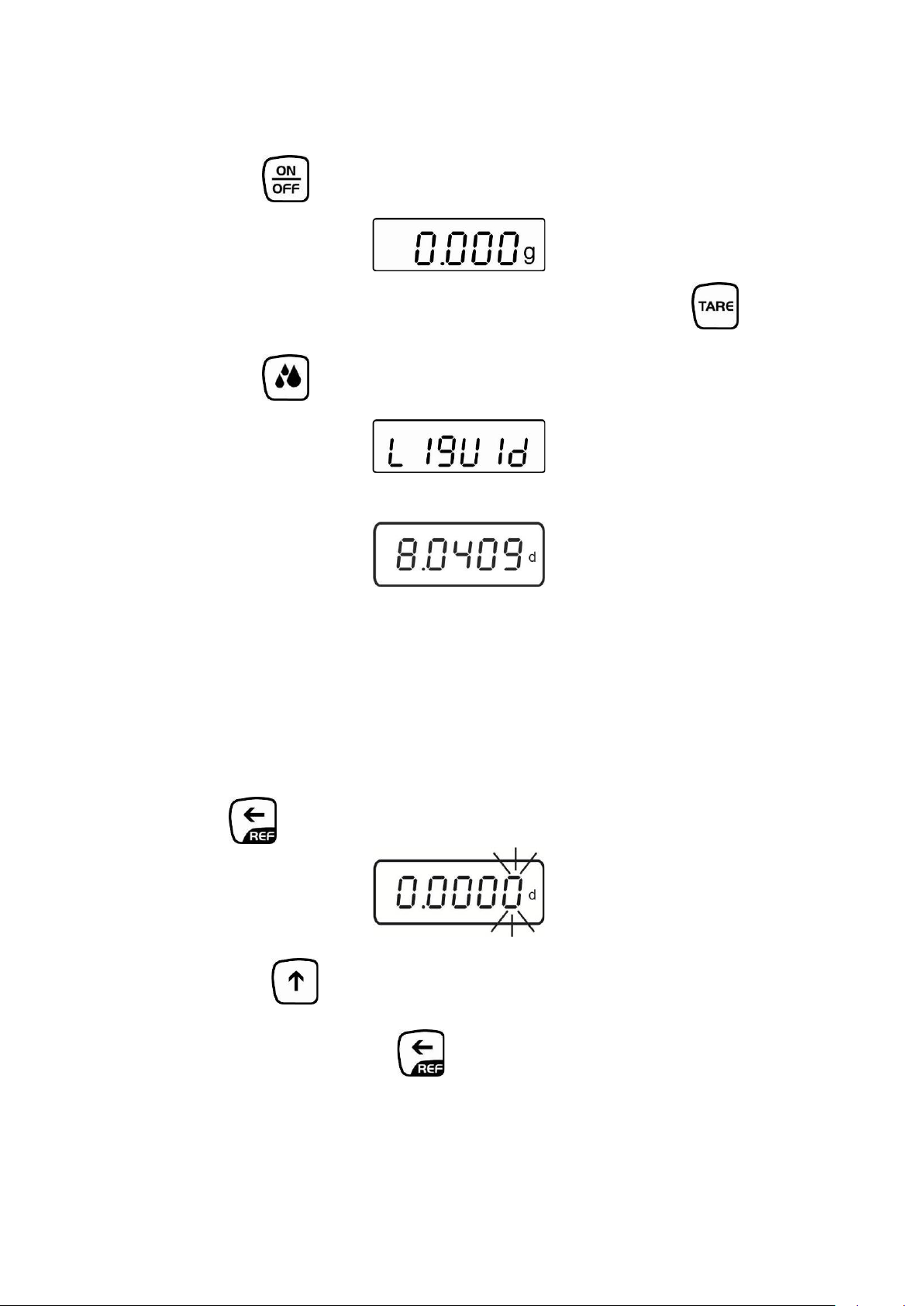

1. Met de toets de weegschaal aanzetten, de waarde “0.000” verschijnt.
2. De weegschaalaanduiding mag geen “0.000” bedragen, de toets
3. Met de toets de modus dichtheidsbepaling van vloeistoffen opvragen.
De melding “Liquid” verschijnt kort en vervolgens verschijnt de actueel ingestelde
dichtheid van het zinklood. Indien nodig of bij eerste invoer kan ze worden
gewijzigd zoals verder aangegeven.
Bij gebruik van hetzelfde zinklood wordt de ingevoerde dichtheid opgeslagen. Bij
verdere metingen kunnen de volgende stappen worden weggelaten en de
dichtheidsbepaling van de vloeistof kan worden gestart (stap 7).
EMB-V-BA-nl-1321
29
Het cijfer rechts met de toets kiezen (elke keer blinkt de actieve positie).
8. De toets drukken, het zinkloodgewicht in de lucht verschijnt.
9. Het zinklood op de onderste schaal voor monsters leggen en in de gemeten
1 cm is ondergedompeld en dat er geen luchtbellen bij zitten.
De dichtheid van de vloeistof wordt door de weegschaal bepaald en vervolgens
verschijnt het resultaat.
+ De dichtheid van het zinklood invoeren
4. De toets drukken, het laatste cijfer blinkt.
5. Door de toets te drukken wordt de numerieke waarde van het blinkende
cijfer vergroot.
6. Met de toets de ingevoerde gegevens bevestigen.
+ Dichtheidsbepaling van vloeistoffen
7. Het zinklood op de bovenschaal voor monsters leggen.
(voorbeeld)
vloeistof indompelen. Men dient daarbij op te letten dat het zinklood tenminste
10. De toets drukken, het zinkloodgewicht in de hulpvloeistof verschijnt kort.
(voorbeeld)
(voorbeeld)
EMB-V-BA-nl-1321
30
Nadat een optionele printer wordt aangesloten kunnen de gegevens door het
W-LDQ:
017.432 g
drukken van de toets worden geprint.
Uitdraaivoorbeeld KERN YKB-01N:
D-REF: 8.0409 g/cm^3
D-RSL: 0.9984 g/cm^3
W-AIR: 020.000 g
Zinklooddichtheid
Resultaat (dichtheid van gemeten
vloeistof)
Het gewicht van het zinklood in de lucht
Het zinkloodgewicht in de vloeistof
De toets drukken, de weegschaal wordt terug in de weegmodus gezet. De
volgende metingen van stap 2 beginnen.
8.3.2 De dichtheid wordt met de uitrusting voor het wegen onder de vloer
bepaald
De weegschaal voorbereiden
De weegschaal aanzetten en omdraaien.
De dop in de onderbouw van de weegschaal afnemen.
De haak voor wegingen onder de vloer ophangen.
De weegschaal boven de opening plaatsen.
Het ophangtoestel ophangen.
De meetvloeistof in een glazen meetbeker gieten.
De temperatuur van de vloeistof, van de instrumenten of van het zinklood zo
lang afstellen totdat deze vast is. De opwarmingstijd van de weegschaal
opvolgen.
EMB-V-BA-nl-1321
31
+ De modus dichtheidsbepaling voor vloeistoffen opvragen
drukken.
Het cijfer rechts met de toets kiezen (elke keer blinkt de actieve positie).
1. Met de toets de weegschaal aanzetten, de waarde “0.000” verschijnt.
2. De weegschaalaanduiding mag geen “0.000” bedragen, de toets
3. Met de toets de modus dichtheidsbepaling van vloeistoffen opvragen.
De melding “Liquid” verschijnt kort en vervolgens verschijnt de actueel ingestelde
dichtheid van het zinklood. Indien nodig of bij eerste invoer kan ze worden
gewijzigd zoals verder aangegeven.
Bij gebruik van hetzelfde zinklood wordt de ingevoerde dichtheid opgeslagen. Bij
verdere metingen kunnen de volgende stappen worden weggelaten en de
dichtheidsbepaling van de vloeistof kan worden gestart (stap 7).
+ De dichtheid van het zinklood invoeren
4. De toets drukken, het laatste cijfer blinkt.
5. Door de toets te drukken wordt de numerieke waarde van het blinkende
cijfer vergroot.
EMB-V-BA-nl-1321
32
8. De toets drukken, het zinkloodgewicht in de lucht verschijnt.
9. Het zinklood in de hulpvloeistof indompelen, voor zover mogelijk zonder
tenminste 1cm is ingedompeld en de glazen meetbeker niet aanraakt.
De dichtheid van de vloeistof wordt door de weegschaal bepaald en vervolgens
verschijnt het resultaat.
Nadat een optionele printer wordt aangesloten kunnen de gegevens door het
6. Met de toets de ingevoerde gegevens bevestigen.
+ Dichtheidsbepaling van vloeistoffen
7. Het zinklood op het ophangtoestel ophangen.
(voorbeeld)
luchtbellen te laten ontstaan. Men dient daarbij op te letten dat het zinklood
10. De toets drukken, het zinkloodgewicht in de hulpvloeistof verschijnt kort.
(voorbeeld)
(voorbeeld)
drukken van de toets worden geprint, uitdraaivoorbeeld zie hoofdstuk 8.3.1.
De toets drukken, de weegschaal wordt terug in de weegmodus gezet. De
volgende metingen van stap 2 beginnen.
EMB-V-BA-nl-1321
33
ρ =
A
A-B
o
ρ
9 Voorwaar de n voor precieze metingen
Tijdens de dichtheidsbepaling bestaan er meerdere kansen op een fout.
Om precieze resultaten bij toepassing van deze set voor dichtheidsbepalingen met
de weegschaal te bereiken, zijn goede kennis en voorzichtigheid noodzakelijk.
9.1 Resultaten berekenen
Tijdens de dichtheidsbepaling door de weegschaal verschijnen de resultaten altijd
met 4 decimalen. Dat betekent echter niet dat de resultaten tot de laatste decimalen,
zoals bij waardeberekening, precies zijn. Daarom dient men kritisch te kijken naar de
weegresultaten die voor berekeningen worden gebruikt.
Een voorbeeld van dichtheidsbepaling van een vaste stof:
Om de hoogste kwaliteit van de resultaten te garanderen, dienen zowel de teller als
ook de noemer van de volgende formule de gewenste nauwkeurigheid te vertonen.
Indien één daarvan niet stabiel of foutief is, wordt het resultaat tevens onstabiel of
foutief.
ρ = Monsterdichtheid
A = Het monstergewicht in de lucht
B = Het monstergewicht in de hulpvloeistof
ρ
= De dichtheid in de hulpvloeistof
o
9.2 De factoren die op de metingfout invloed hebben
9.2.1 Luchtbellen
Een kleine luchtbel met een diameter van 1 mm veroorzaakt een opwaartse kracht
van 0,5 mg, terwijl een luchtbel met een diameter van 2 mm veroorzaakt al een
opwaartse kracht van 4 mg.
Daarom is het van groot belang dat er geen luchtbellen aan de vaste stof of aan het
zinklood in de vloeistof aankleven.
Een geoliede oppervlakte veroorzaakt het ontstaan van luchtbellen bij indompelen in
een vloeistof, daarom:
het monster van de vaste stof bestand tegen oplosmiddelen ontvetten,
alle in te dompelen elementen regelmatig reinigen en niet met vingers
aanraken.
De monsters van vaste stoffen (in het bijzonder vlakke voorwerpen) dienen niet op
de schaal voor monster buiten de vloeistof te worden geplaatst omdat er tijdens het
indompelen luchtbellen kunnen ontstaan.
9.2.2 Het monster van de vaste stof
Indien het volumen van het monster te groot is, hijst het vloeistofpeil in de glazen
meetbeker nadat het in de vloeistof is ingedompeld. Daardoor wordt een deel van
het ophangelement van de schaal met zeef ingedompeld en daarmee is de
opwaartse kracht groter. Daardoor wordt het monstergewicht in de vloeistof kleiner.
Monsters met variabel volumen of die vloeistoffen absorberen, kunnen niet worden
gemeten.
EMB-V-BA-nl-1321
34
9.2.3 Vloeistoffen
De vaste stoffen zijn in beginsel niet zeer gevoelig op de
temperatuurschommelingen, daarom worden de dichtheidschommelingen die daaruit
voortvloeien niet in acht genomen. Omdat de dichtheidsbepaling voor vaste stoffen
wordt echter met de toepassing van “de wet van Archimedes” uitgevoerd met behulp
van een hulpvloeistof, dient de temperatuur ervan in rekening te worden gehouden.
Ingeval van vloeistoffen is de temperatuur van grotere invloed en veroorzaakt in de
meeste gevallen verandering van de dichtheid van 0,1 tot 1‰ op elk °C. Dat heeft
invloed op de resultaten al bij de derde decimaal.
9.2.4 De oppervlakte
Het ophangen van de schaal voor monsters dringt de vloeistofoppervlakte door. De
toestand verandert continu. Indien het monster of het zinklood redelijk klein zijn,
wordt de reproduceerbaarheid van de resultaten door oppervlaktespanning
verslechterd. Door toevoegen van een kleine hoeveelheid afwasmiddel kan de
oppervlaktespanning worden overgeslagen en de reproduceerbaarheid worden
vergroot.
9.2.5 Zinklood voor dichtheidsbepaling van vloeistoffen
Om de gemeten vloeistoffen bij de dichtheidsbepaling te besparen, dient een kleine
glazen meetbeker en het juiste zinklood te worden gebruikt. Men dient daarbij te
onthouden dat een groter zinklood grotere nauwkeurigheid betekent.
De opwaartse kracht en het volume van het zinklood dient met de meeste
nauwkeurigheid te worden bepaald. Deze resultaten worden gebruikt bij berekenen
van de vloeistofdichtheid zowel in de teller als ook in de noemer van de formule.
9.3 Algemene informatie
9.3.1 Dichtheid/ relatieve dichtheid
De relatieve dichtheid is het gewicht van de gemeten stof gedeeld door het
watergewicht (bij 4°C) met hetzelfde volumen. Daarom heeft de relatieve dichtheid
geen eenheid. De dichtheid is het gewicht gedeeld door het volumen.
Indien er in plaats van de vloeistofdichtheid in de formule de relatieve dichtheid wordt
gebruikt, bereikt men een foutief resultaat. Voor de vloeistof is enkel haar dichtheid
maatgevend.
9.3.2 Drijf van de weegschaalaanduiding
Het drijven (systematisch veranderen van de resultaten in een bepaalde richting)
heeft geen invloed op het eindresultaat van de dichtheidsbepaling hoewel het
afgelezen gewicht op het wegen in de lucht betrekking heeft. Precieze waarden
worden enkel dan vereist indien de vloeistofdichtheid met behulp van een zinklood
wordt bepaald.
Ingeval van temperatuurwijziging van de omgeving of de wijziging van lokalisatie, is
het justeren van de weegschaal vereist. Daarvoor dient men de set voor
dichtheidsbepalingen af te nemen en het justeren van de weegschaal met standaard
weegschaalplateau uit te voeren (zie hoofdstuk 6.6).
EMB-V-BA-nl-1321
35
10 Tabel van vloeistofdichtheid
Temperatuur
Dichtheid ρ [g/cm
3
]
Water
Ethanol
Methanol
10
0,9997
0,7978
0,8009
11
0,9996
0,7969
0,8000
12
0,9995
0,7961
0,7991
13
0,9994
0,7953
0,7982
14
0,9993
0,7944
0,7972
15
0,9991
0,7935
0,7963
16
0,9990
0,7927
0,7954
17
0,9988
0,7918
0,7945
18
0,9986
0,7909
0,7935
19
0,9984
0,7901
0,7926
20
0,9982
0,7893
0,7917
21
0,9980
0,7884
0,7907
22
0,9978
0,7876
0,7898
23
0,9976
0,7867
0,7880
24
0,9973
0,7859
0,7870
25
0,9971
0,7851
0,7870
26
0,9968
0,7842
0,7861
27
0,9965
0,7833
0,7852
28
0,9963
0,7824
0,7842
29
0,9960
0,7816
0,7833
30
0,9957
0,7808
0,7824
31
0,9954
0,7800
0,7814
32
0,9951
0,7791
0,7805
33
0,9947
0,7783
0,7896
34
0,9944
0,7774
0,7886
35
0,9941
0,7766
0,7877
[℃]
EMB-V-BA-nl-1321
36
11 O nzekerheid van de met ing bij de dichthei ds be paling van vaste
Aanduiding bij dichtheidsmetingen bij benadering
(bij toepassing van een weegschaal met de afleesbaarheid van 0,01 g)
Monstergewicht
(g/cm3)
1
0,1
0,01
0,003
0,002
0,0005
0,0003
0,0003
0,0002
0,0002
3
0,4
0,04
0,01
0,005
0,001
0,001
0,0005
0,0004
0,0004
5
0,7
0,07
0,01
0,008
0,002
0,001
0,001
0,001
0,0006
8
1,2
0,1
0,02
0,01
0,003
0,002
0,001
0,001
0,001
10
1,5
0,1
0,03
0,02
0,004
0,002
0,001
0,001
0,001
12
1,7
0,2
0,04
0,02
0,004
0,002
0,002
0,001
0,001
20
2,9
0,3
0,06
0,03
0,01
0,004
0,003
0,002
0,002
stoffen
In de tabel wordt een precisie van de weegschaal in combinatie met de set voor
dichtheidsbepalingen bij benadering voorgesteld. Men dient daarbij op te letten dat
deze waarden uitsluiten wiskundig werden bepaald en houden geen rekening met de
waarden beschreven in hoofdstuk 6 die daarop invloed hebben.
(g)
Monsterdichtheid
1 10 50 100 500 1000 2000 3000 4000
*Bij toepassing van een weegschaal met afleesbaarheid van 0,1 g dienen de getallen in
deze tabel met 10 worden vermenigvuldigd. Bij een weegschaal met afleesbaar heid van
0,001 g dienen de getallen door 10 te worden gedeeld.
Voorbeeld van het aflezen van de tabel:
Bij een weegschaal met de resolutie van 0,001 g en het monster met het gewicht van
10 g en de dichtheid van 5 g/cm3 , bedragen de aanduidingsprongen 0,007 g/cm3.
EMB-V-BA-nl-1321
37
12 Gebruiksopmerkingen
• Om een reproduceerbare gemiddelde waarde te bereiken zijn enkele
dichtheidsmetingen nodig.
• Het oplosmiddelenbestendige monster/zinklood/glazen maatcilinder ontvetten.
• De schaal voor monsters/zinklood/glazen meetbeker dient regelmatig te worden
gereinigd, het in te dompelen element niet aanraken.
• He t monster/zinklood/pincet na elke meting drogen.
• De monstergrootte dient aan de monsterschaal te worden aangepast (ideale
monstergrootte > 5 g).
• Enkel gedestilleerd water gebruiken.
• Bij eerste onderdompeling de monsterschaal en zinklood licht schudden om
eventuele luchtbellen vrij te laten.
• Absoluut opletten dat bij volgende onderdompeling geen nieuwe luchtbellen
ontstaan; het monster het liefst met een pincet inzetten.
• De vast aanliggende luchtbellen met een pincet of een ander hulpmiddel
afnemen.
• Om te voorkomen dat de luchtbellen plakken, het monster met ruwe oppervlakte
eerst glad maken.
• Opletten dat er tijdens weging geen water van pincet op de bovenschaal voor
monsters druppelt.
• Om de oppervlaktespanning van het water en de wrijving van de vloeistof met
draad te reduceren, drie druppels van toegankelijke oppervlakteactieve stof
(afwasmiddel) in de hulpvloeistof toevoegen (de wijziging van de dichtheid van
gedestilleerd water na toevoegen van een oppervlakteactieve stof kan worden
genegeerd).
• Ovale monsters kunnen makkelijk met een pincet door kerven worden gevat.
• De dichtheid van poreuze vaste stoffen kan enkel bij benadering worden bepaald.
Bij onderdompelen in een hulpvloeistof wordt niet de gehele lucht van de poriën
verdreven, waardoor fouten in de opwaartse kracht ontstaan.
• Om sterke stoten van de weegschaal te mijden dient het monster voorzichtig te
worden ingedaan.
• Statische ladingen mijden, bv. het zinklood enkel met een katoenen doek
reinigen.
• Indien de dichtheid van de vaste stof niet veel van de dichtheid van gedestilleerd
water verschilt, kan ethanol als hulpvloeistof worden gebruikt. Men dient echter
eerder te controleren of het monster oplosmiddelbestendig is. Tijdens de
werkzaamheden met ethanol dient men bovendien absoluut de geldende
veiligheidsvoorschriften op te volgen.
• Om beschadigingen door corrosie van de set voor dichtheidsbepalingen te
vermijden, dient hij in de vloeistof niet voor langere periode te worden
ondergedompeld.
EMB-V-BA-nl-1321
38
13 Menu
.
BAUD�
zie hoofdstuk 13.2 “Menuoverzicht”.
RE CR�
13.1 Navigatie in het menu
Ingang tot het menu
In de weegmodus de toets PRINT
drukken en zo lang gedrukt houden
totdat de aanduiding [Pr] verschijnt.
Keuze van de menupunten
Wijziging van de instellingen
Door de toets is het mogelijk om
volgende, afzonderlijke menupunten te
kiezen.
Naar voren scrollen met de toets .
Naar achteren scrollen met de toets
Naar voren scrollen met de toets TARE,
de actuele instelling verschijnt.
Naar voren scrollen met de toets .
Naar achteren scrollen met de toets
of
De instellingen opslaan en het menu
verlaten
.
Nadat de toets elke keer wordt gedrukt,
wordt de volgende instelling afgelezen,
De toets TARE drukken, de
weegschaal keert naar de
weegmodus terug.
EMB-V-BA-nl-1321
39
13.2 Menuoverzicht
Modus
PR
Gegevensuitgave met behulp
14)
Gegevensuitgave nadat de toets
hoofdstuk 14)
Ononderbroken
14)
19200
9600*
4800
2400
1200
hoofdstuk 6.4
3 min. zonder lastwijziging aan
3 min. zonder lastwijziging uit
on*
Aan
off
Uit
50.000
100.000
150.000
200.000*
n
SIo*
slow
Std
standard
13.3)
no*
nee
Functieomschrijving
gegevenstransmissie (zie
hoofdstuk 13.4)
Transmissiesnelheid
(zie hoofdstuk 13.4)
Auto off
(bedrijf met
batterijvoeding), zie
Functie Parameter Om schrijving van de
keuzemogelijkheid
van bevelen van
afstandbediening (zie hoofdstuk
rE CR*
PRINT wordt gedrukt (zie
AU PC
gegevensuitgave (zie hoofdstuk
bAUd
AF
on*
off
de functie automatisch uitzetten na
de functie automatisch uitzetten na
Auto Zero
tr
(zie hoofdstuk 13.3)
Keuze van het
kalibratiegewicht
Filter (zie hoofdstuk 13.3)
CAL
FiltEr
voor aanpassing aan de
omgevingsomstandighede
FSt
Naar fabriekinstellingen
rSt
terugzetten (zie hoofdstuk
yes
De fabriekinstellingen worden met * gemarkeerd.
Traag/ ongevoelig
Snel/ gevoelig
fast
ja
EMB-V-BA-nl-1321
40
13.3 Beschrijving van de afzonderlijke menupunten
Doseren en zero
Tl
Door de functie automatisch op nul zetten (Auto-Zero) is het
mogelijk om kleine gewichtschommelingen automatisch te
of vergroot wordt, kan het in de weegschaal geplaatste
“compensatie en stabilisatie” mechanisme uitlezing van foutieve
(Voorbeeld: de vloeistof vloeit
langzaam van de container uit die op de weegschaal is
ns doseren met kleine gewichtschommelingen is het
Nadat zero tracking wordt uitgezet, wordt de
tr
on
Functie actief
tr
off
Functie niet actief
tracking
tarreren.
Indien de hoeveelheid gewogen materiaal enigszins verminderd
weegresultaten veroorzaken!
geplaatst).
Tijde
aanbevolen om deze functie uit te zetten.
weegschaalaanduiding echter onstabiel.
In de weegmodus de toets drukken en zo lang gedrukt
houden totdat de aanduiding [Pr] verschijnt.
De toets meermals drukken totdat de aanduiding “tr”
verschijnt.
Met de toets bevestigen, de actuele instelling
verschijnt.
Met de toets de gewenste instelling kiezen.
De keuze met de toets bevestigen.
EMB-V-BA-nl-1321
41
Keuze van het
kalibratiegewich
Het kalibratiegewicht kan van vier vooraf bepaalde nominale
¼; ½; ¾; max.). Om de meest
waardevolle voor meettechniek weegresultaten te bereiken is het
Door de filterinstellingen is het mogelijk om de weegschaal aan
SIo*
Std
FSt
t
waarden worden gekozen (ca.
aanbevolen om de mogelijk grootste nominale waarde te kiezen.
In de weegmodus de toets drukken en zo lang gedrukt
houden totdat de aanduiding [Pr] verschijnt.
De toets meermals drukken totdat de aanduiding “CAL”
verschijnt.
Met de toets bevestigen, de actuele instelling
verschijnt.
Met de toets de gewenste instelling kiezen.
De keuze met de toets bevestigen.
Filter
de vereisten van bepaalde toepassingen of
omgevingsomstandigheden aan te passen.
In de weegmodus de toets drukken en zo lang gedrukt
houden totdat de aanduiding [Pr] verschijnt.
De toets meermals drukken totdat de aanduiding “FiltEr”
verschijnt.
Met de toets bevestigen, de actuele instelling verschijnt.
Met de toets de gewenste instelling kiezen.
Traag/ ongevoelig
Snel/ gevoelig
De keuze met de toets bevestigen.
EMB-V-BA-nl-1321
42
Naar
fabriekinstellinge
RST�
Met deze functie worden alle instellingen in het menu naar
rSt
yes
De fabriekinstellingen van de weegschaal
worden teruggezet
rSt
no
De individuele weegschaalinstellingen worden
bewaard
n terugzetten
fabriekinstellingen teruggezet.
In de weegmodus de toets drukken en zo lang gedrukt
houden totdat de aanduiding [Pr] verschijnt.
De toets meermals drukken totdat de aanduiding “rSt”
verschijnt.
Met de toets bevestigen, de actuele instelling verschijnt.
Met de toets de gewenste instellingen kiezen.
De keuze met de toets bevestigen. De weegschaal
wordt terug naar de weegmodus gezet.
EMB-V-BA-nl-1321
43
13.4 Parameters van de interface
Modus
PR�
AU PC
gegevenstransmissie
In de weegmodus de toets drukken en zo lang
gedrukt houden totdat de aanduiding [Pr] verschijnt.
Met de toets bevestigen, de actuele instelling
verschijnt.
Met de toets de gewenste instellingen kiezen.
rE CR
Gegevensuitgave met behulp van bevelen van
afstandbediening
Gegevensuitgave nadat de toets PRINT wordt
gedrukt
Ononderbroken gegevensuitgave
De keuze met de toets bevestigen. De
weegschaal wordt terug naar de weegmodus gezet.
EMB-V-BA-nl-1321
44
Transmissiesnelheid
PR�
BAUD�
De transmissiesnelheid bepaalt de snelheid van
gegevenstransmissie via interface, 1,baud = 1,bit per seconde.
In de weegmodus de toets drukken en zo lang
gedrukt houden totdat de aanduiding [Pr] verschijnt.
De toets meermals drukken totdat de aanduiding
“bAUd” verschijnt.
Met de toets bevestigen, de actuele instelling
verschijnt.
Met de toets de gewenste instellingen kiezen
9600 4800 2400 1200 19200.
De keuze met de toets bevestigen. De weegschaal
wordt terug naar de weegmodus gezet.
EMB-V-BA-nl-1321
45
14 Interface RS 232 C
ground)
De gegevensuitgave wordt verricht door interface RS,232,C.
Om de communicatie tussen de weegschaal en de printer te verzekeren moet er aan
volgende eisen worden voldaan:
• De weegschaal met de printer-/computerinterface met een juiste leiding
verbinden.
Een storingvrij bedrijf wordt enkel verzekerd bij toepassing van een juiste
interfaceleiding van de firma KERN (optie).
• De communicatieparameters (transmissiesnelheid, bits en pariteit) van de
weegschaal en de printer, moeten met elkaar overeenstemmen.
1. Technische gegevens
• 8-bit code ASCII
• 1 startbit, 8 gegevensbits, 1 stopbit, geen pariteit;
• gekozen transmissiesnelheid: 1200, 2400, 4800, 9600 en 19200 baud
• miniatuurstekker (9-pin, D-Sub) vereist;
2. Pinvastlegging van het uitgangscontact van de weegschaal
Aanzicht vooraan:
Pin 2: Gegevenstransmissie
(Transmit data)
Pin 3: Gegevensontvangst
(Receive data)
Pin 5: Gewicht (Signal
EMB-V-BA-nl-1321
46
3. Beschrijving van de gegevenstransmissie
s
Functie:
Via interface RS232 wordt een stabiele gewogen
gewichtswaarde verstuurd.
w
Functie:
Via interface RS232 wordt een (stabiele of instabiele)
gewichtswaarde verstuurd.
t
Functie:
Geen gegevens worden verstuurd, de weegschaal wordt
getarreerd.
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
U1
U2
U3
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
B
B
B
B
B
B
B
B
B
B
B
E
r
r
o
r
CR
LF
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
M
S
N1
N2
N3
N4
N5
N6
N7
N8
N9
N10
B
B
B
B
CR
LF
rE Cr:
Toets PRINT
Nadat de toets PRINT wordt gedrukt, wordt de stabiele weegwaarde uitgegeven.
Bevelen voor afstandsbediening
De bevelen van afstandsbediening s/w/t worden verstuurd van de afstandsbediening
naar de weegschaal in de vorm van een ASCII code. Na ontvangst van de bevelen
s/w/t verstuurt de weegschaal de volgende gegevens.
Men dient daarbij op te letten dat de onderaan vermelde bevelen van
afstandsbediening zonder de daaropvolgende tekens CR LF dienen te worden
verstuurd.
a. Formaat van de stabiele waarde
b. Formaat ingeval van een fout
c. Formaat van de onstabiele waarde
AU PC:
De weegwaarden worden automatisch en constant verstuurd, onafhankelijk daarvan
of de waarde stabiel of instabiel is.
d. Formaat bij stabiele gewichtswaarde/aantallen stuks/ percentagewaarde
e. Formaat ingeval van een fout
f. Formaat bij onstabiele gewichtswaarde/aantallen stuks/ percentagewaarde
EMB-V-BA-nl-1321
47
Symbolen
Voordat met alle werkzaamheden wordt gestart verbonden met
onderhoud, reinigen en reparatie, dient het toestel van de
bedrijfsspanning
M Spatie of M
S Spatie of minusteken (-)
N1 … N10 10 numerieke ASCII codes voor de weegwaarden met de decimalen
of spaties
U1 … U3 3 ASCII codes voor de weegeenheid (stuks, %) of spatie
B Spatie
E, o, r ASCII code of "E, o, r”
CR Terugkeer van de drager (Carriage Return)
LF Volgende regel (Line Feed)
15 O nde rhoud, behouden van we rkprestatie, verwijderen
15.1 Reinigen
Men dient geen agressieve reinigingsmiddelen te gebruiken (oplosmiddel, e.d.) maar
het apparaat enkel met een doekje reinigen met lichte zeeploog. Men dient daarbij
op te letten dat het vloeistof niet binnen het toestel doordringt en na reinigen de
weegschaal drogen met een zacht doekje.
Losse monsterrestanten / poeder kan men voorzichtig met een kwast of
handstofzuiger verwijderen.
Verstrooid gewogen materiaal onmiddellijk verwi jderen.
15.2 Onderhoud, behouden van werkprestatie
Het toestel mag enkel door geschoolde en door de firma KERN gekeurde
medewerkers worden bediend en onderhouden.
Controleren of de weegschaal regelmatig gekalibreerd wordt, zie hoofdstuk
“Toezicht over controlemiddelen”.
te worden ontkoppeld.
15.3 Verwijderen
Verpakking en toestel dienen conform de landelijke of regionale wetgeving
geldig op de gebruikslocatie van het toestel te worden verwijderd.
EMB-V-BA-nl-1321
48
16 Hulp bij kleine s t oringen
• De batterij onjuist ingezet of leeg.
• Geen batterij.
Gewichtsaanduiding verandert
Bij storingen van programmaloop dient de weegschaal kort te worden uitgeschakeld
en van netwerk gescheiden. Vervolgens het weegproces opnieuw starten.
Hulp:
Storing Mogelijke oorzaak
Gewichtsaanduiding brandt niet.
continu.
• De weegschaal staat niet aan.
• Onderbroken verbinding met het netwerk
(voedingskabel niet
aangesloten/beschadigd).
• Gebrek aan netwerkspanning.
• Tocht / luchtbewegingen.
• Tafel-/grondvibratie.
• Het weegschaalplateau is in contact met
vreemde lichamen.
• Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt).
Weegresultaat is duidelijk foutief.
Ingeval andere foutmeldingen voorkomen, de weegschaal uit- en opnieuw aanzetten.
Indien de foutmelding nog steeds voorkomt, bij de producent melden.
• Weegschaalaflezing is niet op nul gezet.
• Onjuist justeren.
• De weegschaal staat niet vlak.
• Grote temperatuurschommelingen.
• Elektromagnetische velden/statische
ladingen (andere instellingplaats voor de
weegschaal kiezen/indien mogelijk het
apparaat uitzetten dat storingen
veroorzaakt).
EMB-V-BA-nl-1321
49
17 Conformiteit-verklaring
KERN & Sohn GmbH
D-72322 Balingen-Frommern
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Internet: www.kern-sohn.de
D
Konformitätserklärung
Wir erk lären hiermit, dass das Produk t, auf das sich diese Erklärung bezieht,
mit den nachstehenden Normen übereinstimmt.
GB
Declaration of
conformity
We hereby declare that the product to which this declaration ref ers conforms
with the following standards.
CZ
Prohlášení o
shode
Tímto prohlašujem e, že výrobek, kterého se toto prohlášení týká, je v souladu
s níže uvedenými normami.
E
Declaración de
conformidad
Manifestamos en la presente que el producto al que se refiere esta
declaración está de acuerdo con las normas siguientes
F
Déclaration de
conformité
Nous déclarons avec cela respons abilité que le produit, auquel se rapporte la
présente déclaration, est conforme aux normes citées ci-après.
I
Dichiarazione di
conformitá
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
NL
Conformiteitverklaring
Wij verklaren hiermede dat het product, waarop deze verklaring betrekking
heeft, met de hierna vermelde normen overeenstemt.
P
Declaração de
conformidade
Declaramos por meio da presente que o produto no qual se refere esta
declaração, corresponde às normas seguintes.
PL
Deklaracja
zgodności
Niniejszym oświadczamy, że produkt, którego niniejsze oświadczenie dotyczy,
jest zgodny z poniższymi normami.
RUS
Заявление о
соответствии
Мы заявляем, что продукт, к которому относится данная декларация,
соответствует перечисленным ниже нормам.
EU Directive
Standards
EN 61000-3-3: 2008
2006/95/EC
EN 60950-1:2006+A11: 2009
Signature
Datum
27.03.2013
Ort der Ausstellung
Place of issue
72336 Balingen
Albert Sauter
KERN & Sohn GmbH
Geschäftsführer
Managing director
KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0
Fax +49-[0]7433/9933-149, E-Mail: info@kern-sohn.com, Internet: www.kern-sohn.com
Postfach 4052
Fax: 0049-[0]7433-9933-149
Conformiteit-verklaring
EG-Konformitätserklärung EC-Declaration of -Conformity
Déclaration de conformité EC-Declaración de Conformidad
ECEC-Dichiarazione di conformit à EC-Conformiteitverklaring
EC- Declaração de conformidade EC- Prohlášení o shode
EC-Deklaracja zgodności EC-Заявление о соответствии
Electronic Balan ce: KERN EMB-V
2004/108/EC EN 61326-1: 2006
EN 61326-2-2: 2006
EN 61000-3-2: 2006
Date
EMB-V-BA-nl-1321
Signatur
Loading...
