D
KERN EMB
Version 2.2 11/2005
Betriebsanleitung
Elektronische Waage
Inhaltsverzeichnis
1 TECHNISCHE DATEN ............................................................................................................................. 2
2 KONFORMITÄTSERKLÄRUNG............................................................................................................ 3
3 GRUNDLEGENDE HINWEISE (ALLGEMEINES).............................................................................. 4
3.1
B
ESTIMMUNGSGEMÄßE VERWENDUNG
3.2
S
ACHWIDRIGE VERWENDUNG
3.3
G
EWÄHRLEISTUNG
3.4
P
RÜFMITTELÜBERWACHUNG
4 GRUNDLEGENDE SICHERHEITSHINWEISE.................................................................................... 5
4.1
H
INWEISE IN DER BETRIEBSANLEITUNG BEACHTEN
4.2
A
USBILDUNG DES PERSONALS
5 TRANSPORT UND LAGERUNG............................................................................................................. 5
5.1
K
ONTROLLE BEI ÜBERNAHME
5.2
V
ERPACKUNG
6 AUSPACKEN, AUFSTELLUNG UND INBETRIEBNAHME.............................................................. 6
............................................................................................................................... 4
....................................................................................................................................... 5
............................................................................................................... 4
................................................................................................................ 5
.............................................................................................................. 5
.............................................................................................................. 5
................................................................................................. 4
.............................................................................. 5
6.1
A
UFSTELLORT, EINSATZORT
6.2
A
USPACKEN
6.2.1 Aufstellen......................................................................................................................................... 7
6.2.2 Lieferumfang................................................................................................................................... 7
6.3
B
ATTERIEBETRIEB (STANDARD
6.4
N
ETZANSCHLUSS (OPTION
6.5
E
RSTINBETRIEBNAHME
6.6
J
USTIERUNG
6.6.1 Justieren.......................................................................................................................................... 8
6.7
U
NTERFLURWÄGUNG
7 BETRIEB................................................................................................................................................... 10
7.1
T
ASTATURÜBERSICHT
7.2
B
EDIENUNG
7.2.1 Wägen ........................................................................................................................................... 10
7.2.2 Tarieren......................................................................................................................................... 10
7.2.3 Wägeeinheiten............................................................................................................................... 11
8 WARTUNG, INSTANDHALTUNG, ENTSORGUNG......................................................................... 11
8.1
R
EINIGEN
8.2
W
ARTUNG, INSTANDHALTUNG
8.3
E
NTSORGUNG
9 KLEINE PANNENHILFE ....................................................................................................................... 12
.......................................................................................................................................... 7
.......................................................................................................................................... 8
........................................................................................................................................ 10
............................................................................................................................................ 11
..................................................................................................................................... 11
................................................................................................................. 6
)........................................................................................................... 7
)................................................................................................................... 7
......................................................................................................................... 7
............................................................................................................................ 9
......................................................................................................................... 10
........................................................................................................... 11
1 Technische Daten
KERN EMB200-2 EMB600-2 EMB220-1 EMB500-1
Ablesbarkeit 0,01 g 0,01 g 0,1 g 0,1 g
Wägebereich 200 g 600 g 220 g 500 g
Reproduzierbarkeit 0,01 g 0,01 g 0,1 g 0,1 g
Linearität ± 0,02 g ± 0,03 g ± 0,2 g ± 0,3 g
Justiergewicht mit empfohlener
Justage/Toleranz nach Klasse
(nicht beigegeben)
Einschwingzeit (typisch) 2-3 sec.
AUTO-OFF-Funktion
(bei Batteriebetrieb)
Unità g / oz / ozt / dwt
Betriebstemperatur 0° C .... + 40° C
Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Gehäuse (B x T x H) mm 170x240x39
Wägeplatte mm Ø 105 Ø 150
Batteriebetrieb (Standard) 9 V AA(2x 1,5V) 9V
Netzadapter (Option) 300 mA / 9V
Unterflurwägung Einhängeöse unter Abdeckplatte, serienmäßig
KERN EMB1200-1 EMB2200-0 EMB5.2K1 EMB5.2K5
Ablesbarkeit 0,1 g 1 g 1 g 5 g
Wägebereich 1.200 g 2.200 g 5.200 g 5.200 g
Reproduzierbarkeit 0,1 g 1 g 1 g 5 g
Linearität ±0,2 g ± 2 g ± 3 g ± 10 g
Justiergewicht mit empfohlener
Justage/Toleranz nach Klasse
(nicht beigegeben)
100g (F2) 500g (F2)
nach 3 min.
1.000 g (M1) 1.000 g (M1) 2.000 g (M1)
200 g (M1)
200 g (M1)
2.000 g
(M1)
Einschwingzeit (typisch) 2-3 sec.
AUTO-OFF-Funktion
(bei Batteriebetrieb)
Unità g / oz / ozt / dwt
Betriebstemperatur 0° C .... + 40° C
Luftfeuchtigkeit max. 80 % (nicht kondensierend)
Gehäuse (B x T x H) mm 170x240x39
Wägeplatte mm Ø 150
Batteriebetrieb (Standard) 9V AA (2x 1,5V) 9V AA (2x 1,5 V)
Netzadapter (Option) 300 mA / 9V
Unterflurwägung Einhängeöse unter Abdeckplatte, serienmäßig
2
nach 3 min.
EMB-BA-defsi-0522
2 Konformitätserklärung
KERN & Sohn GmbH
D-72322 Balingen-Frommern
Postfach 4052
E-Mail: info@kern-sohn.de
Tel: 0049-[0]7433- 9933-0
Fax: 0049-[0]7433-9933-149
Internet: www.kern-sohn.de
Konformitätserklärung
Declaration of conformity for apparatus with CE mark
Konformitätserklärung für Geräte mit CE-Zeichen
Déclaration de conformité pour appareils portant la marque CE
Declaración de conformidad para aparatos con disitintivo CE
Dichiarazione di cofnromitá per apparecchi contrassegnati con la marcatura CE
English
Deutsch
Français
Español
Italiano
We hereby declare that the product to which this declaration refers conforms with the following standards.
Wir erklären hiermit, dass das Produkt, auf das sich diese Erklärung bezieht, mit den nachstehenden Normen übereinstimmt.
Nous déclarons avec cela responsabilité que le produit, auquel se rapporte la présente
déclaration, est conforme aux normes citées ci-après.
Manifestamos en la presente que el producto al que se refiere esta declaración est´´a de
acuerdo con las normas siguientes
Dichiariamo con ciò che il prodotto al quale la presente dichiarazione si riferisce è conforme alle norme di seguito citate.
Electronic Balances: KERN EMB
Mark applied EU Directive Standards
89/336EEC EMC EN 61000-6-3 : 2001
Date: 15.11.2005 Signature:
Gottl. KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149
EN 61000-3-2 : 2000
EN 61000-3-3 : 1995+A1 : 2001
EN 61000-6-1 : 2001
Gottl. KERN & Sohn GmbH
Management
EMB-BA-defsi-0522
3
3 Grundlegende Hinweise (Allgemeines)
3.1 Bestimmungsgemäße Verwendung
Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.
3.2 Sachwidrige Verwendung
Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene
„Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:
Langsames Herausfließen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädigen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), abzüglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Waage
könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.
3.3 Gewährleistung
Gewährleistung erlischt bei
- Nichtbeachten unserer Vorgaben in der Betriebsanleitung
- Verwendung außerhalb der beschriebenen Anwendungen
- Veränderung oder öffnen des Gerätes
- mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten
- natürlichem Verschleiß und Abnützung
- nicht sachgemäße Aufstellung oder elektrische Installation
- Überlastung des Messwerkes
4
EMB-BA-defsi-0522
3.4 Prüfmittelüberwachung
Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte
sind auf der KERN-Homepage (www.kern-sohn.com) verfügbar. In seinem akkreditiertem DKD-Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).
4 Grundlegende Sicherheitshinweise
4.1 Hinweise in der Betriebsanleitung beachten
Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.
4.2 Ausbildung des Personals
Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden
5 Transport und Lagerung
5.1 Kontrolle bei Übernahme
Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen.
5.2 Verpackung
Bewahren Sie alle Teile der Originalverpackung für einen eventuell notwendigen
Rücktransport auf.
Für Rücktransport ist nur die Originalverpackung zu verwenden.
Trennen Sie vor dem Versand alle angeschlossenen Kabel und losen/beweglichen
Teile.
Sichern Sie alle Teile z.B. Netzteil etc gegen verrutschen und Beschädigung.
EMB-BA-defsi-0522
5
6 Auspacken, Aufstellung und Inbetriebnahme
6.1 Aufstellort, Einsatzort
Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuverlässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wählen.
Beachten Sie deshalb am Aufstellort folgendes:
•
Waage auf eine stabile, gerade Fläche stellen;
•
extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen
neben der Heizung oder direkte Sonneneinstrahlung vermeiden;
•
Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;
•
Erschütterungen während des Wägens vermeiden;
•
Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;
•
Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine
nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät)
kann auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raumtemperatur.
•
statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.
Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie
bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.
6
EMB-BA-defsi-0522
6.2 Auspacken
Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.
6.2.1 Aufstellen
Die Waage ist so aufzustellen, dass die Wägeplatte genau waagrecht steht.
6.2.2 Lieferumfang
Serienmäßiges Zubehör:
KERN EMB
• Waage
• Batterien (2 x 1,5V) bzw. 1 x 9V
• Haken zur Unterflurwägung
• Betriebsanleitung
6.3 Batteriebetrieb (Standard)
Batteriedeckel unter der Waagschale abnehmen. 2 x 1,5V Mignonzellen (bei Modell
EMB 200-2/EMB 600-2 eine 9 V Block-Batterie) einlegen. Batteriedeckel wieder einsetzen.
Zur Batterieschonung schaltet die Waage 3 Minuten nach abgeschlossener Wägung
automatisch ab.
Sind die Batterien verbraucht, erscheint im Display „LO“. Taste drücken und sofort Batterien wechseln.
Wird die Waage längere Zeit nicht benützt, Batterien herausnehmen und getrennt
aufbewahren. Auslaufen von Batterieflüssigkeit könnte die Waage beschädigen.
6.4 Netzanschluss (Option)
Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Spannungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.
6.5 Erstinbetriebnahme
Eine Anwärmzeit von 3 Minuten nach dem Einschalten stabilisiert die Messwerte.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.
Unbedingt die Hinweise im Kapitel „Justierung“ beachten.
EMB-BA-defsi-0522
7
6.6 Justierung
Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäss dem zugrundeliegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden ( nur wenn
die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie
bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue
Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb
periodisch zu justieren.
6.6.1 Justieren
Mit einem Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar und neu
einstellbar.
Vorgehen bei der Justierung:
Stabile Umgebungsbedingungen beachten. Eine kurze Anwärmzeit von ca. 3 Minuten zur Stabilisierung ist zweckmäßig.
• Waage mit Taste einschalten.
• Taste drücken und ca. 10 sec. gedrückt halten bis im Display „CAL“ er-
scheint.
• Taste loslassen; im Display wird die Größe des Justiergewichtes (siehe
Kap. 1, Technische. Daten) angezeigt.
• Nun das Justiergewicht in die Mitte der Wägeplatte stellen.
• Für kurze Zeit erscheint „F“, danach schaltet sich die Waage ab.
• Justiergewicht abnehmen, die Justierung ist hiermit beendet.
Bei einem Justierfehler oder falschem Justiergewicht erscheint „E“. Justierung wiederholen.
Justiergewicht bei der Waage aufbewahren. Tägliche Überprüfung der Waagengenauigkeit wird bei qualitätsrelevanten Anwendungen empfohlen.
8
EMB-BA-defsi-0522
6.7 Unterflurwägung
Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale gestellt werden können, können mit Hilfe einer Unterflurwägung gewogen werden.
Gehen Sie wie folgt vor:
• Schalten Sie die Waage aus.
• Drehen Sie die Waage um.
• Öffnen sie den Verschlussdeckel (1) am Waagenboden.
• Haken zur Unterflurwägung (2) einhängen.
• Stellen Sie die Waage über eine Öffnung.
• Hängen Sie das Wägegut an den Haken und führen Sie die Wägung durch.
1

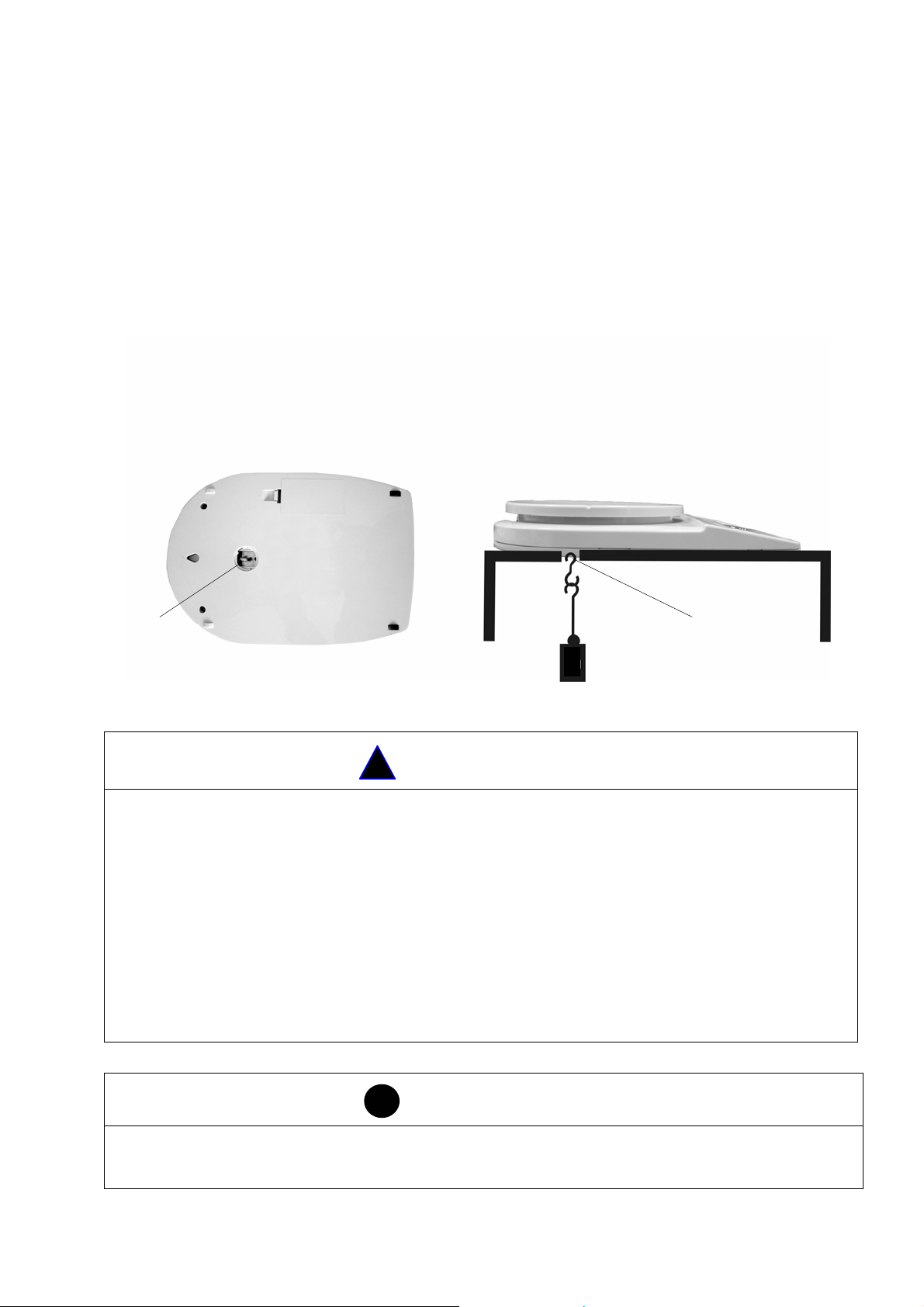

Abb. 1: Einrichten der Waage für Unterflurwägungen
!
VORSICHT
• Für die Unterflurwägung nur den von KERN vorgesehenen Original-Haken
verwenden.
• Achten Sie unbedingt darauf, dass alle angehängten Gegenstände stabil genug
sind, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).
• Niemals Lasten über die angegebene Höchslast (Max) hinaus anhängen
(Bruchgefahr)
Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Gegenstände befinden, die Schaden nehmen könnten.
2
HINWEIS
Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbedingt wieder verschlossen werden (Staubschutz).
EMB-BA-defsi-0522
9
7 Betrieb
7.1 Tastaturübersicht
Taste kurz betätigt gedrückt für ca. 10 sek.
7.2 Bedienung
7.2.1 Wägen
• Die Waage wird durch Drücken der Taste eingeschaltet.
• Die Waage führt einen Selbsttest durch (2sec.) und geht dann auf „0“.
• Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „E“
(=Überlast).
• Die Waage wird durch Drücken der Taste ausgeschaltet.
Einschalten der Waage
Tara-Funktion
Ausschalten der Waage
Einheitenumschaltung
Justierfunktion
7.2.2 Tarieren
• Taragefäß auf die Waagschale stellen und Taste drücken. Waagenanzeige
geht auf „0“. Das Gewicht des Gefäßes ist nun intern gespeichert.
• Wägegut in das Gefäß einfüllen, Meßwert ablesen.
• Drückt man nach Abschluß des Wägevorganges wieder Taste , erscheint
erneut „0“ im Display
Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Einwiegen von mehreren Komponenten zu einer Mischung (Zuwiegen).
Die Grenze ist dann erreicht, wenn der gesamte Wägebereich belegt ist.
Nach Abnehmen des Taragefäßes erscheint das Gesamtgewicht als Minus-Anzeige.
10
EMB-BA-defsi-0522
7.2.3 Wägeeinheiten
Die Waage kann unterschiedliche Einheiten anzeigen .
Die Umschaltung erfolgt über die -Taste.
– Taste gedrückt halten, nach einigen Sekunden wechselt die Einheit.
Display
anzeige
Gramm * g 1.
Unze oz 0.035273962
Troy Unze ozt 0.032150747
Pennyweight dwt 0.643014931
Umrechnungsfaktor
1 g =
8 Wartung, Instandhaltung, Entsorgung
8.1 Reinigen
Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.
Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.ä.), sondern
nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine
Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch
nach.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.
Verschüttetes Wägegut sofort entfernen.
8.2 Wartung, Instandhaltung
Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.
8.3 Entsorgung
Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationalem oder regionalem Recht des Benutzerortes durchzuführen.
EMB-BA-defsi-0522
11
9 Kleine Pannenhilfe
Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.
Hilfe:
Störung Mögliche Ursache
Die Gewichtsanzeige leuchtet nicht.
• Die Waage ist nicht eingeschaltet.
•
Die Batterien sind falsch
eingelegt oder leer.
• Es sind keine Batterien eingelegt.
• Die Verbindung zum Netz ist unter-
brochen (Netzkabel nicht eingesteckt/defekt).
• Die Netzspannung ist ausgefallen.
Die Gewichtsanzeige ändert sich
fortwährend
• Luftzug/Luftbewegungen
• Vibrationen des Tisches/Bodens
• Die Wägeplatte hat Berührung mit
Fremd-körpern.
• Elektromagnetische Felder/ Statische
Aufladung(anderen Aufstellungsort
wählen/ falls möglich, störendes Gerät
ausschalten)
Das Wägeergebnis ist offensichtlich
• Die Waagenanzeige steht nicht auf
Null
falsch
• Die Justierung stimmt nicht mehr.
• Es herrschen starke Temperatur-
schwankungen.
• Elektromagnetische Felder/ Statische
Aufladung(anderen Aufstellungsort
wählen/ falls möglich, störendes Gerät
ausschalten)
Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt die Fehlermeldung erhalten, Hersteller benachrichtigen.
12
EMB-BA-defsi-0522
Loading...
