Betriebsanleitung
Präzisionswaagen

KERN EW/EG-N/EWB

Version 2.5

10/2011
D

EW/EG-N/EWB-BA-d-1125

2

D

KERN EW/EG-N/EWB

Version 2.5 10/2011

Betriebsanleitung
Präzisionswaagen

Inhaltsverzeichnis

1 Technische Daten ...................................................................................... 4

1.1 Ablesbarkeit der verschiedenen Wägeeinheiten ............................................................ 10

1.2 Umrechnungstabellen der Wägeeeinheiten .................................................................... 11

2 Grundlegende Hinweise (Allgemeines) .................................................. 12

2.1 Bestimmungsgemäße Verwendung ................................................................................. 12

2.2 Sachwidrige Verwendung ................................................................................................. 12

2.3 Gewährleistung .................................................................................................................. 12

2.4 Prüfmittelüberwachung ..................................................................................................... 13

3 Grundlegende Sicherheitshinweise ....................................................... 13

3.1 Hinweise in der Betriebsanleitung beachten................................................................... 13

3.2 Ausbildung des Personals ................................................................................................ 13

4 Transport und Lagerung .......................................................................... 13

4.1 Kontrolle bei Übernahme .................................................................................................. 13

4.2 Verpackung / Rücktransport ............................................................................................. 13

5 Auspacken, Aufstellung und Inbetriebnahme ....................................... 14

5.1 Aufstellort, Einsatzort ........................................................................................................ 14

5.2 Auspacken .......................................................................................................................... 14

5.2.1 Aufstellen .............................................................................................................................. 15

5.2.2 Lieferumfang ........................................................................................................................ 15

5.2.3 Positionierung der Wägeplatte ............................................................................................. 16

5.2.4 Windschutz-Montage ........................................................................................................... 16

5.2.5 Windschutz – optional .......................................................................................................... 17

5.2.6 Windschutz mit Glas-Schiebetüren (nur Modell KERN EW 120-4NM serienmäßig) .......... 17

5.3 Netzanschluss .................................................................................................................... 18

5.4 Akkubetrieb (optional) ....................................................................................................... 18

5.5 Anschluss von Peripheriegeräten .................................................................................... 19

5.6 Erstinbetriebnahme............................................................................................................ 19

5.6.1 Power-Anzeige ..................................................................................................................... 19

5.6.2 Bar Graph-Anzeige ............................................................................................................... 19

5.6.3 Stabilitäts-Anzeige ................................................................................................................ 20

5.6.4 Waage Null-Anzeige............................................................................................................. 20

5.7 Justierung ........................................................................................................................... 21

5.8 Justieren ............................................................................................................................. 21

5.8.1 Justierung mit externem Gewicht (nur KERN EW-B, EW-N) ............................................... 21

5.8.2 Justierung mit internem Gewicht (nur KERN EG) ................................................................ 21

5.8.3 Justierung mit externem Gewicht (nur KERN EW und EWB) .............................................. 23

5.9 Eichung ............................................................................................................................... 25

5.10 Eichschalter und Siegelmarke .......................................................................................... 26

EW/EG-N/EWB-BA-d-1125

3

6 Betrieb ....................................................................................................... 27

6.1 Bedienungselemente ......................................................................................................... 27

6.1.1 Tastaturübersicht ................................................................................................................. 28

6.1.2 Anzeigenübersicht ................................................................................................................ 29

6.2 Betriebsarten ...................................................................................................................... 30

6.2.1 Wägen .................................................................................................................................. 30

6.2.1.1 Unterflurwägung ................................................................................................................................ . 31

6.2.1.2 Tarawägung (Tarieren) ....................................................................................................................... 32

6.2.2 Stückzählung (nicht bei Modell KERN EW120-4NM) .......................................................... 34

6.2.2.1 Addiermodus ...................................................................................................................................... 36

6.2.3 Prozentwägung (nicht bei Modell KERN EW120-4NM) ...................................................... 38

6.2.4 Wägen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM) ................................... 39

6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich ................................................................... 40

6.2.4.2 Eingabe der Grenzwerte durch Wägung ................................ ............................................................ 42

6.2.4.3 Eingabe der Grenzwerte über die Tastatur ........................................................................................ 44

7 Funktionen ................................................................................................ 46

7.1 Zugang und Änderung zahlreicher Funktionen: ............................................................. 46

7.2 Liste der Funktionsparameter ........................................................................................... 47

7.2.1 Parameter bei Wägungen mit Toleranzbereich (nicht bei Modell KERN EW120-4NM) ..... 49

7.2.2 Parameter für die serielle Schnittstelle ................................................................................. 50

8 Datenausgang .......................................................................................... 51

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C) ...................................... 51

8.2 Technische Daten der Schnittstelle ................................................................................. 51

8.3 Schnittstellenbeschreibung .............................................................................................. 51

8.4 Datenausgabe ..................................................................................................................... 52

8.4.1 Formate der Datenübertragung ............................................................................................ 52

8.4.2 Vorzeichen ........................................................................................................................... 52

8.4.3 Daten .................................................................................................................................... 52

8.4.4 Einheiten .............................................................................................................................. 53

8.4.5 Ergebnis der Bewertung / Datentyp...................................................................................... 53

8.4.6 Status der Daten .................................................................................................................. 53

8.5 Eingabebefehle ................................................................................................................... 54

8.5.1 Befehlseingabeformat .......................................................................................................... 54

8.5.2 Externer Tarierbefehl ........................................................................................................... 54

8.5.3 Fernsteuerbefehle ................................................................................................................ 54

8.6 Rückmeldung nach Datenübertragung ............................................................................ 55

9 Wartung, Instandhaltung, Entsorgung ................................................... 55

9.1 Reinigung ............................................................................................................................ 55

9.2 Wartung, Instandhaltung ................................................................................................... 55

9.3 Entsorgung ......................................................................................................................... 55

10 Kleine Pannenhilfe ................................................................................... 56

EW/EG-N/EWB-BA-d-1125

4

KERN

EG 220-3NM

EG 420-3NM

EG 620-3NM

Ablesbarkeit (d)

0,001 g

0,001 g

0,001 g

Eichwert (e)

0,01 g

0,01 g

0,01 g

Wägebereich (Max)

220 g

420 g

620 g

Genauigkeitsklasse

II

II

I

Tarierbereich (subtraktiv)

220g

420 g

620 g

Mindestlast (Min)

0,02 g

0,02 g

0,1 g

Mindeststückgewicht

0,001 g

0,001 g

0,001 g

Referenzstückzahlen

10, 30, 50, 100

10, 30, 50, 100

10, 30, 50, 100

Reproduzierbarkeit

0,001 g

0,001 g

0,001 g

Linearität

± 0,002 g

± 0,003 g

± 0,004 g

Justiergewicht

intern

intern

intern

Einschwingzeit

3 sec.

3 sec.

3 sec.

Wägeplatte, Edelstahl

Ø 118 mm

Ø 118 mm

Ø 118 mm

Nettogewicht (kg)

2,0

2,0

2,0

Einheiten ,
Eichschalter in Eich­position (Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eich­position (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan),

tl (Singapore, Malaysia), momme, tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbe­dingung

10° C bis 30° C

Abmessungen der Waage
(B x T x H)

180 x 235 x 75 mm (ohne Windschutz)

185 x 235 x 165 mm (mit Windschutz)

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC, 200 mA

Schnittstelle

RS 232 C Schnittstelle

Akku

optional

Unterflurwägung

Einhängeöse, optional

1 Technische Daten

EW/EG-N/EWB-BA-d-1125

5

KERN

EG 2200-2NM

EG 4200-2NM

Ablesbarkeit (d)

0,01 g

0,01 g

Eichwert (e)

0,1 g

0,1 g

Wägebereich (Max)

2200 g

4200 g

Genauigkeitsklasse

II

II

Tarierbereich (subtraktiv)

2200 g

4200 g

Mindestlast (Min)

0,5 g

0,5 g

Mindeststückgewicht

0,01 g

0,01 g

Referenzstückzahlen

10, 30, 50, 100

10, 30, 50, 100

Reproduzierbarkeit

0,01 g

0,01 g

Linearität

± 0, 02 g

± 0,02 g

Justiergewicht

intern

intern

Einschwingzeit

3 sec.

3 sec.

Wägeplatte, Edelstahl

180 x 160 mm

180 x 160 mm

Nettogewicht (kg)

3,7

3,7

Einheiten ,
Eichschalter in Eich­position (Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eich­position (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, GN, tl (HongKong),

tl (Taiwan), tl (Singapore, Malaysia), momme,

tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbe­dingung

10° C bis 30° C

Abmessungen der Waage
(B x T x H)

190 x 265 x 90 mm (ohne Windschutz)

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC,

200 mA

Schnittstelle

RS 232 C Schnittstelle

Akku

optional

Unterflurwägung

Einhängeöse, optional

EW/EG-N/EWB-BA-d-1125

6

KERN

EW 120-4NM

EW 220-3NM

EW 420-3NM

Ablesbarkeit (d)

0,0002 g

0,001 g

0,001 g

Eichwert (e)

0,001 g

0,01 g

0,01 g

Wägebereich (Max)

120 g

220 g

420 g

Genauigkeitsklasse

I

II

II

Tarierbereich (subtraktiv)

120g

220g

420 g

Mindestlast (Min)

0,02 g

0,02 g

0,02 g

Mindeststückgewicht

-

0,001 g

0,001 g

Referenzstückzahlen

-

10, 30, 50, 100

10, 30, 50, 100

Reproduzierbarkeit

0,0002 g

0,001 g

0,001 g

Linearität

± 0,0008 g

± 0,002 g

± 0,003 g

Prüfgewicht
(beigegeben)

50 g (F1)

-

-

Empf. Justiergewicht,
nicht beigegeben (Klasse)

100g (E2)

200g (F1)

2 x 200g (E2)

Einschwingzeit

3 sec.

2 sec.

2 sec.

Wägeplatte, Edelstahl

Ø 80 mm

Ø 118 mm

Ø 118 mm

Nettogewicht (kg)

2,4

1,3

1,3

Einheiten ,
Eichschalter in Eich­position (Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eich­position (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan),

tl (Singapore, Malaysia), momme, tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbe­dingung

10° C bis 30° C

Abmessungen der Waage
mit Windschutz (B x T x H)

195 x 251 x 254

mm

185 x 235 x 165 mm

Abmessungen der Waage
ohne Windschutz
(B x T x H)

180 x 235 x 75

mm

180 x 235 x 75 mm

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC, 200 mA

Schnittstelle

RS 232 C Schnittstelle

Akku

optional

Unterflurwägung

Einhängeöse, optional

EW/EG-N/EWB-BA-d-1125

7

KERN

EW 620-3NM

EW 820-2NM

EW 2200-2NM

Ablesbarkeit (d)

0,001 g

0,01 g

0,01 g

Eichwert (e)

0,01 g

0,01 g

0,1 g

Wägebereich (Max)

620 g

820 g

2200 g

Genauigkeitsklasse

I I II

Tarierbereich (subtraktiv)

620 g

820 g

2200 g

Mindestlast (Min)

0,1 g

1 g

0,5 g

Mindeststückgewicht

0,001 g

0,01 g

0,01 g

Referenzstückzahlen

10, 30, 50, 100

10, 30, 50, 100

10, 30, 50, 100

Reproduzierbarkeit

0,001 g

0,01 g

0,01 g

Linearität

± 0,004 g

± 0,01 g

± 0,02 g

Empf. Justiergewicht,
nicht beigegeben (Klasse)

500 g (E2)

1 x 200 g

+ 1 x 500 g(F1)

2000 g (F1)

Einschwingzeit

2 sec.

2 sec.

2 sec.

Wägeplatte, Edelstahl

Ø 118 mm

170 x 142 mm

180 x 160 mm

Nettogewicht (kg)

1,3

1,3

2,8

Einheiten ,
Eichschalter in Eich­position (Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eich­position (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, GN, tl (HongKong), tl (Taiwan),

tl (Singapore, Malaysia), momme, tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbe­dingung

10° C bis 30° C

Abmessungen der Waage
mit Windschutz (B x T x H)

185 x 235 x 165

mm

Abmessungen der Waage
ohne Windschutz
(B x T x H)

180 x 235 x 75

mm

180 x 235 x 75

mm

190 x 265 x 90

mm

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC, 200 mA

Schnittstelle

RS 232 C Schnittstelle

Akku

optional

Unterflurwägung

Einhängeöse, optional

EW/EG-N/EWB-BA-d-1125

8

KERN

EW 4200-2NM

EW 6200-2NM

EW 12000-1NM

Ablesbarkeit (d)

0,01 g

0,01 g

0,1 g

Eichwert (e)

0,1 g

0,1 g

1 g

Wägebereich (Max)

4200 g

6 200 g

12 000 g

Genauigkeitsklasse

II I II

Tarierbereich (subtraktiv)

4200 g

6 200 g

12 000 g

Mindestlast (Min)

0,5 g

1 g

5 g

Mindeststückgewicht

0,01 g

0,01 g

0,1 g

Referenzstückzahlen

10, 30, 50,

100

10, 30, 50,

100

10, 30, 50, 100

Reproduzierbarkeit

0,01 g

0,02 g

0,1 g

Linearität

± 0,02 g

± 0, 03 g

± 0,1 g

Empf. Justiergewicht,
nicht beigegeben (Klasse)

2 x 2 kg (E2)

5 kg (E2)

10 kg (F1)

Einschwingzeit

2 sec.

3 sec.

3 sec.

Nettogewicht (kg)

180 x 160 mm

2,8

2,8

Einheiten ,
Eichschalter in Eich­position (Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eich­position (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, tl (HongKong),

tl (Taiwan), tl (Singapore, Malaysia), momme, tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbe­dingung

10° C bis 30° C

Wägeplatte, Edelstahl

180 x 160 mm

Abmessungen der Waage
(B x T x H)

190 x 265 x 90 mm (ohne Windschutz)

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC, 200

mA

Schnittstelle

RS 232 C Schnittstelle

Akku

optional

Unterflurwägung

Einhängeöse, optional

EW/EG-N/EWB-BA-d-1125

9

KERN

EWB 220-2M

EWB 620-2M

EWB 1200-1M

Ablesbarkeit (d)

0,01 g

0,01 g

0,1 g

Eichwert (e)

0,01 g

0,1 g

0,1 g

Wägebereich (Max)

220 g

620 g

1 200 g

Genauigkeitsklasse

II

II

II

Tarierbereich (subtraktiv)

220 g

620 g

1 200 g

Mindestlast (Min)

0,2 g

0,5 g

5 g

Mindeststückgewicht

0,01 g

0,01 g

0,1 g

Referenzstückzahlen

10, 30, 50, 100

10, 30, 50, 100

10, 30, 50, 100

Reproduzierbarkeit

0,01 g

0,01 g

0,1 g

Linearität

± 0,01 g

± 0,01 g

± 0,1 g

Empf. Justiergewicht, nicht
beigegeben (Klasse)

200 g (M1)

500 g (F2)

1 000 g (M1)

Einschwingzeit

2 sec

2 sec

3 sec

Nettogewicht (kg)

1,1

1,1

1,3

Einheiten ,
Eichschalter in Eichposition
(Kap. 5.10)

g, ct

Einheiten ,
Eichschalter nicht in Eichpo­sition (Kap. 5.10)

g, ct, oz, lb, ozt, dwt, tl (HongKong),

tl (Taiwan), tl (Singapore, Malaysia), momme, tola

Luftfeuchtigkeit

max. 80 % relativ (nicht kondensierend)

Zulässige Umgebungsbedin­gung

10° C bis 30° C

Wägeplatte, Edelstahl

ø 140 mm

170 x 140

Abmessungen der
Waage (B x T x H)

182 x 235 x 75 mm

Vibrationsfilter

4

Netzanschluss

Netzadapter 230 V, 50/60 Hz; Waage 9 V DC, 300 mA

Akku

optional

Unterflurwägung

Einhängeöse, optional

EW/EG-N/EWB-BA-d-1125

10

Wägeeinheit

EW 120-4NM

EG 220-3NM /
EW 220-3NM

EG 420-3NM /
EW 420-3NM

g

0.0002

0.001

0.001

(ct)

0.001

0.01

0.01

(oz)

0.00001

0.0001

0.0001

(lb)

0.00001

0.00001

0.00001

(ozt)

0.00001

0.0001

0.0001

(dwt)

0.0002

0.001

0.001

(grain)

0.01

0.1

0.1

(Hong Kong)

0.00001

0.0001

0.0001

(Singapore,Malaysia)

0.00001

0.0001

0.0001

(Taiwan)

0.00001

0.0001

0.0001

mom

0.0001

0.001

0.001

(to)

0.00002

0.0001

0.0001

Wägeeinheit

EG 620-3NM /
EW 620-3NM

EW 820-2NM

EG 2200-2NM/
EW 2200-2NM

g

0.001

0.01

0.01

(ct)

0.01

0.05

0.1

(oz)

0.0001

0.0005

0.001

(lb)

0.00001

0.00005

0.0001

(ozt)

0.0001

0.0005

0.001

(dwt)

0.001

0.01

0.01

(Hong Kong)

0.0001

0.0005

0.001

(Singapore,Malaysia)

0.0001

0.0005

0.001

(Taiwan)

0.0001

0.0005

0.001

mom

0.001

0.005

0.01

(to)

0.0001

0.001

0.001

Wägeeinheit

EG 4200-2NM/
EW 4200-2NM

EW 6200-2NM

EW 12000-1NM

g

0.01

0.01

0.1

(ct)

0.1

0.1

1

(oz)

0.001

0.001

0.01

(lb)

0.0001

0.0001

0.001

(ozt)

0.001

0.001

0.01

(dwt)

0.01

0.01

0.1

(Hong Kong)

0.001

0.001

0.01

(Singapore,Malaysia)

0.001

0.001

0.01

(Taiwan)

0.001

0.001

0.01

mom

0.01

0.01

0.1

(to)

0.001

0.001

0.01

1.1 Ablesbarkeit der verschiedenen Wägeeinheiten

EW/EG-N/EWB-BA-d-1125

11

Wägeeinheit

EWB 220-2M

EWB 620-2M

EWB 1200-1M

g

0.01

0.01

0.1

(ct)

0.1

0.1

1

(oz)

0.001

0.001

0.01

(lb)

0.0001

0.0001

0.001

(ozt)

0.001

0.001

0.01

(dwt)

0.01

0.01

0.1

(Hong Kong)

0.001

0.001

0.01

(Singapore,Malaysia)

0.001

0.001

0.01

(Taiwan)

0.001

0.001

0.01

mom

0.01

0.01

0.1

(to)

0.001

0.001

0.01

Wägeeinheit

Gramm

Karat

Unze

Pound

Feinunze

Penny weight

1g 1 5

0.03527

0.00220

0.03215

0.64301

1ct

0.2 1 0.00705

0.00044

0.00643

0.12860

1oz

28.34952

141.74762

1

0.06250

0.91146

18.22917

1lb

453.59237

2267.96185

16 1 14.58333

291.66667

1ozt

31.10348

155.51738

1.09714

0.06857

1

20

1dwt

1.55517

7.77587

0.05486

0.00343

0.05

1

1GN

0.06480

0.32399

0.00229

0.00014

0.00208

0.04167

1tl (HK)

37.429

187.145

1.32027

0.08252

1.20337

24.06741

1tl (SGP,Mal)

37.79936

188.99682

1.33333

0.08333

1.21528

24.30556

1tl (Taiwan)

37.5

187.5

1.32277

0.08267

1.20565

24.11306

1mom

3.75

18.75

0.13228

0.00827

0.12057

2.41131

1to

11.66380

58.31902

0.41143

0.02571

0.37500

7.5

Wägeeinheit

Grain

Tael

(Hong Kong)

Tael

(Singapore,

Malaysia)

Tael

(Taiwan)

Momme

Tola

1g

15.43236

0.02672

0.02646

0.02667

0.26667

0.08574

1ct

3.08647

0.00534

0.00529

0.00533

0.05333

0.01715

1oz

437.5

0.75742

0.75

0.75599

7.55987

2.43056

1lb

7000

12.11874

12

12.09580

120.95797

38.88889

1ozt

480

0.83100

0.82286

0.82943

8.29426

2.66667

1dwt

24

0.04155

0.04114

0.04147

0.41471

0.13333

1GN

1

0.00173

0.00171

0.00173

0.01728

0.00556

1tl (HK)

577.61774

1

0.99020

0.99811

9.98107

3.20899

1tl (SGP,Mal)

583.33333

1.00990

1

1.00798

10.07983

3.24074

1tl (Taiwan)

578.71344

1.00190

0.99208

1

10

3.21507

1mom

57.87134

0.10019

0.09921

0.1 1 0.32151

1to

180

0.31162

0.30857

0.31103

3.11035

1

1.2 Umrechnungstabellen der Wägeeeinheiten

EW/EG-N/EWB-BA-d-1125

12

2 Grundlegende Hinweise (Allgemeines)

2.1 Bestimmungsgemäße Verwendung

Die von Ihnen erworbene Waage dient zum Bestimmen des Wägewertes von
Wägegut. Sie ist zur Verwendung als „nichtselbsttätige Waage“ vorgesehen, d.h. das
Wägegut wird manuell, vorsichtig und mittig auf die Wägeplatte aufgebracht. Nach
Erreichen eines stabilen Wägewertes kann der Wägewert abgelesen werden.

2.2 Sachwidrige Verwendung

Waage nicht für dynamische Verwiegungen verwenden. Werden kleine Mengen vom
Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhande-

ne „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (Beispiel:

Langsames Herausfliesen von Flüssigkeiten aus einem auf der Waage befindlichen
Behälter.)
Keine Dauerlast auf der Wägeplatte belassen. Diese kann das Messwerk beschädi­gen.
Stöße und Überlastungen der Waage über die angegebene Höchstlast (Max), ab­züglich einer eventuell bereits vorhandenen Taralast, unbedingt vermeiden. Die
Waage könnte hierdurch beschädigt werden.
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung
ist nicht Ex-geschützt.
Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen
Wägeergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waa­ge führen.
Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abwei­chende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben.

2.3 Gewährleistung

Gewährleistung erlischt bei

- Nichtbeachten unserer Vorgaben in der Betriebsanleitung

- Verwendung außerhalb der beschriebenen Anwendungen

- Veränderung oder öffnen des Gerätes

- mechanische Beschädigung, und Beschädigung durch Medien, Flüssigkeiten,
natürlichem Verschleiß und Abnützung

- nicht sachgemäße Aufstellung oder elektrische Installation

- Überlastung des Messwerkes

EW/EG-N/EWB-BA-d-1125

13

2.4 Prüfmittelüberwachung

 Alle Teile der Originalverpackung für einen eventuell notwendigen

Rücktransport aufbewahren.

 Für den Rücktransport ist nur die Originalverpackung zu verwen-

den.

 Vor dem Versand alle angeschlossenen Kabel und losen / beweg-

lichen Teile trennen.

 Evtl. vorgesehene Transportsicherungen wieder anbringen.
 Alle Teile z.B. Glaswindschutz, Wägeplatte, Netzteil etc. gegen

Verrutschen und Beschädigung sichern.

Im Rahmen der Qualitätssicherung müssen die messtechnischen Eigenschaften der
Waage und eines eventuell vorhandenen Prüfgewichtes in regelmäßigen Abständen
überprüft werden. Der verantwortliche Benutzer hat hierfür ein geeignetes Intervall
sowie die Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich
der Prüfmittelüberwachung von Waagen sowie die hierfür notwendigen Prüfgewichte
sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. In seinem akkredi­tiertem DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig
Prüfgewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal).

3 Grundlegende Sicherheitshinweise

3.1 Hinweise in der Betriebsanleitung beachten

Lesen Sie diese Betriebsanleitung vor der Aufstellung und Inbetriebnahme sorgfältig
durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen.

3.2 Ausbildung des Personals

Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden

4 Transport und Lagerung

4.1 Kontrolle bei Übernahme

Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim
Auspacken auf eventuell sichtbare äußere Beschädigungen.

4.2 Verpackung / Rücktransport

EW/EG-N/EWB-BA-d-1125

14

5 Auspacken, Aufstellung und Inbetriebnahme

5.1 Aufstellort, Einsatzort

Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver­lässige Wägeergebnisse erzielt werden.
Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh­len.

Beachten Sie deshalb am Aufstellort folgendes:

- Waage auf eine stabile, gerade Fläche stellen;

- extreme Wärme sowie Temperaturschwankungen z.B. durch Aufstellen neben

der Heizung oder direkte Sonneneinstrahlung vermeiden;

- Waage vor direktem Luftzug durch geöffnete Fenster und Türen schützen;

- Erschütterungen während des Wägens vermeiden;

- Waage vor hoher Luftfeuchtigkeit, Dämpfen und Staub schützen;

- Setzen Sie das Gerät nicht über längere Zeit starker Feuchtigkeit aus. Eine

nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann
auftreten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung ge­bracht wird. Akklimatisieren Sie in diesem Fall das vom Netz getrennte Gerät
ca. 2 Stunden bei Raumtemperatur.

- statische Aufladung von Wägegut, Wägebehälter und Windschutz vermeiden.

Beim Auftreten von elektromagnetischen Feldern, bei statischen Aufladungen sowie
bei instabiler Stromversorgung sind große Anzeigeabweichungen (falsche
Wägeergebnisse) möglich. Der Standort muss dann gewechselt werden.

5.2 Auspacken

Die Waage vorsichtig aus der Verpackung nehmen, Plastikhülle entfernen und die
Waage am vorgesehenen Arbeitsplatz aufstellen.

EW/EG-N/EWB-BA-d-1125

15

5.2.1 Aufstellen

(1) Waage

(2) Wägeplatte

(3) Träger für Wägeplatte

(4) Windsschutz

(nicht bei EWB-Modellen)

(5) Stecker-Set für Schnittstelle

(nicht bei EWB-Modellen)

(6) Betriebsanleitung
(7) Netzgerät

Die Waage mit Fußschrauben nivellieren, bis sich die Luftblase in der Libelle im vor­geschriebenen Kreis befindet.

5.2.2 Lieferumfang

Serienmäßiges Zubehör:

EW/EG-N/EWB-BA-d-1125

16

Träger lt. Zeichung festschrauben,
danach Wägeplatte aufsetzen.

5.2.3 Positionierung der Wägeplatte

5.2.4 Windschutz-Montage

(nur für Geräte d = 0,001 g serienmäßig)

EW/EG-N/EWB-BA-d-1125

17

5.2.5 Windschutz – optional

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die
beiden Schrauben links und rechts der Trägerführung mittels eines Schraubendre­hers lösen und entfernen.
Nun den Windschutz passend auf das Gehäuse aufsetzen und mit den beiden
Schrauben durch die geöffneten Schiebetüren befestigen.
Den Träger lt. Zeichnung festschrauben und danach die Wägeplatte aufsetzen.

5.2.6 Windschutz mit Glas-Schiebetüren

(nur Modell KERN EW 120-4NM serienmäßig)

EW/EG-N/EWB-BA-d-1125

18

Anschluss
Netzadapter

5.3 Netzanschluss

Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span­nungswert muss mit der örtlichen Spannung übereinstimmen.
Verwenden Sie nur KERN- Originalnetzgeräte. Die Verwendung anderer Fabrikate
bedarf der Zustimmung von KERN.

Anschluss Netzadapter:

5.4 Akkubetrieb (optional)

Wägeplatte abnehmen und den Träger durch Lösen der Schraube entfernen. Die
beiden Schrauben links und rechts der Trägerführung mittels eines Schraubendre­hers lösen und entfernen.

Die beiden Haltehaken am Gehäuse-Unterteil entriegeln und das Gehäuse-Oberteil
vorsichtig nach hinten abnehmen (Führungen des Gehäuse-Oberteils an der Hinter­seite der Waage beachten).
Die beiden Befestigungsschrauben wie in der Abbildung (Akkupack) beschrieben
lösen und entfernen.
Akkupack aus Verpackung entnehmen und zunächst die Stromversorgung mit
der Akkuplatine verbinden.
Danach die Steckerverbindung zur Rechenplatine der Waage herstellen (CN5).

Der Akkupack wird links im Gehäuse so platziert, dass er mit der vorhin gelösten
Schraube durch die vorhandene Halterung mit der Waage verschraubt werden kann.
Vorher leicht in das Gehäuse drücken (es gibt nur eine richtige Möglichkeit zum Ein­bau). Nun auch das Display wieder mittels der gelösten Schraube befestigen.

Das Gehäuse-Oberteil an den hinteren Führungen ansetzen und nach vorne klap­pen, bis die beiden Haltehaken am Gehäuse-Unterteil wieder hörbar einrasten.
Die beiden Schrauben links und rechts der Trägerführung festschrauben und den
Träger wieder befestigen. Wägeplatte aufsetzen.

Hinweis:

Der Akku ist zwar gleich funktionsfähig, sollte aber vor der ersten Benutzung mindes­tens 8 Stunden über das Netzteil geladen werden.

EW/EG-N/EWB-BA-d-1125

19

5.5 Anschluss von Peripheriegeräten

Ist das Zeichen (*) sichtbar, so wird die Waage
über das Netzteil mit Strom versorgt. Mit dem

Betätigen der -Taste befindet sich die Waage
im Wägebetrieb.

Damit ist die Power-Anzeige in der Anzeigen­übersicht nicht mehr sichtbar.

*

Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt­stelle muss die Waage unbedingt vom Netz getrennt werden (Schnittstellenbeschrei­bung Kap. 8).

Verwenden Sie mit Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von
KERN, diese sind optimal auf Ihre Waage abgestimmt.

5.6 Erstinbetriebnahme

Eine Anwärmzeit von 10 Minuten nach dem Einschalten stabilisiert die Messwerte.
Die Genauigkeit der Waage ist abhängig von der örtlichen Fallbeschleunigung.

Unbedingt die Hinweise im Kapitel 6.7 „Justierung“ beachten.

5.6.1 Power-Anzeige

5.6.2 Bar Graph-Anzeige

Der Wägebereich der Waage ist in 20 grafische Quader aufgeteilt. Ist kein Ge­wichtswert auf der Waage, so wird die Null (0) in der grafischen Anzeige dargestellt.
Wird die Waage bis zur Hälfte Ihres Wägebereiches belastet, so werden 10 grafi­sche Quader angezeigt.

Hinweis:

Wird die Tarawägung durchgeführt, so zeigt die grafische Gewichtsanzeige weiterhin
die Anzahl Quader des Taragewichtes an.

EW/EG-N/EWB-BA-d-1125

20

Bedienung

Anzeige

Sollte die Waage trotz entlasteter Waagscha­le nicht ganz genau Null anzeigen, drücken

Sie die -Taste und die Waage beginnt mit
der Rückstellung auf Null.

Nach kurzer Wartezeit ist Ihre Waage auf
Null zurückgesetzt.

Zusätzlich wird das Zeichen für die Waage
Null-Anzeige [0] eingeblendet.

ο 0 I I I F

0.000 g

0 I I I F

0.000 g

0 0 I I I F

0.000 g

5.6.3 Stabilitäts-Anzeige

Stabil

Instabil
Erscheint im Display die Stabiltätsanzeige [ο] ist die Waage in einem stabilen Zu-

stand. Bei instabilem Zustand verschwindet die [ο]–Anzeige. Stabile Umgebungsbe­dingungen erreichen sie durch den Einsatz ein Windschutzes (Montage siehe
Kap. 5.2.4)

5.6.4 Waage Null-Anzeige

Umwelteinflüsse können dazu führen, dass die Waage trotz entlasteter Waagschale

nicht genau „0.000“ anzeigt. Sie können jedoch die Anzeige Ihrer Waage jederzeit

auf Null zurücksetzen und damit sicherstellen, dass die Wägung wirklich bei Null be­ginnt. Das Nullstellen bei aufgelegtem Gewicht ist nur innerhalb eines bestimmten,
typenabhängigen Bereichs möglich. Falls sich die Waage bei aufgelegtem Gewicht
nicht auf Null zurückstellen lässt, wurde dieser Bereich überschritten.
Im Display erscheint [o - Err ]

EW/EG-N/EWB-BA-d-1125

21

5.7 Justierung

Bedienung

Anzeige

Waage mit -Taste einschalten

-Taste drücken und gedrückt halten, bis

[S.A. CAL] erscheint, dann loslassen.

Func

S.A. CAL

Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss
jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am
Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur
wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser
Justiervorgang, muss bei jeder Inbetriebnahme, nach jedem Standortwechsel sowie
bei Schwankungen der Umgebungstemperatur durchgeführt werden. Um genaue
Messwerte zu erhalten, empfiehlt es sich zudem, die Waage auch im Wägebetrieb
periodisch zu justieren.

5.8 Justieren

5.8.1 Justierung mit externem Gewicht (nur KERN EW-B, EW-N)

Bei geeichten Waagen ist die Justierung per Schalter gesperrt (außer Genauigkeits­klasse I). Um die Justierung durchführen zu können (außer Genauigkeitsklasse I)
Eichschalter umlegen (siehe Kap. 5.10).

5.8.2 Justierung mit internem Gewicht (nur KERN EG)

Mit dem eingebauten Justiergewicht ist die Waagengenauigkeit jederzeit überprüfbar
und neu einstellbar.

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur
Stabilisierung ist erforderlich.

EW/EG-N/EWB-BA-d-1125

22

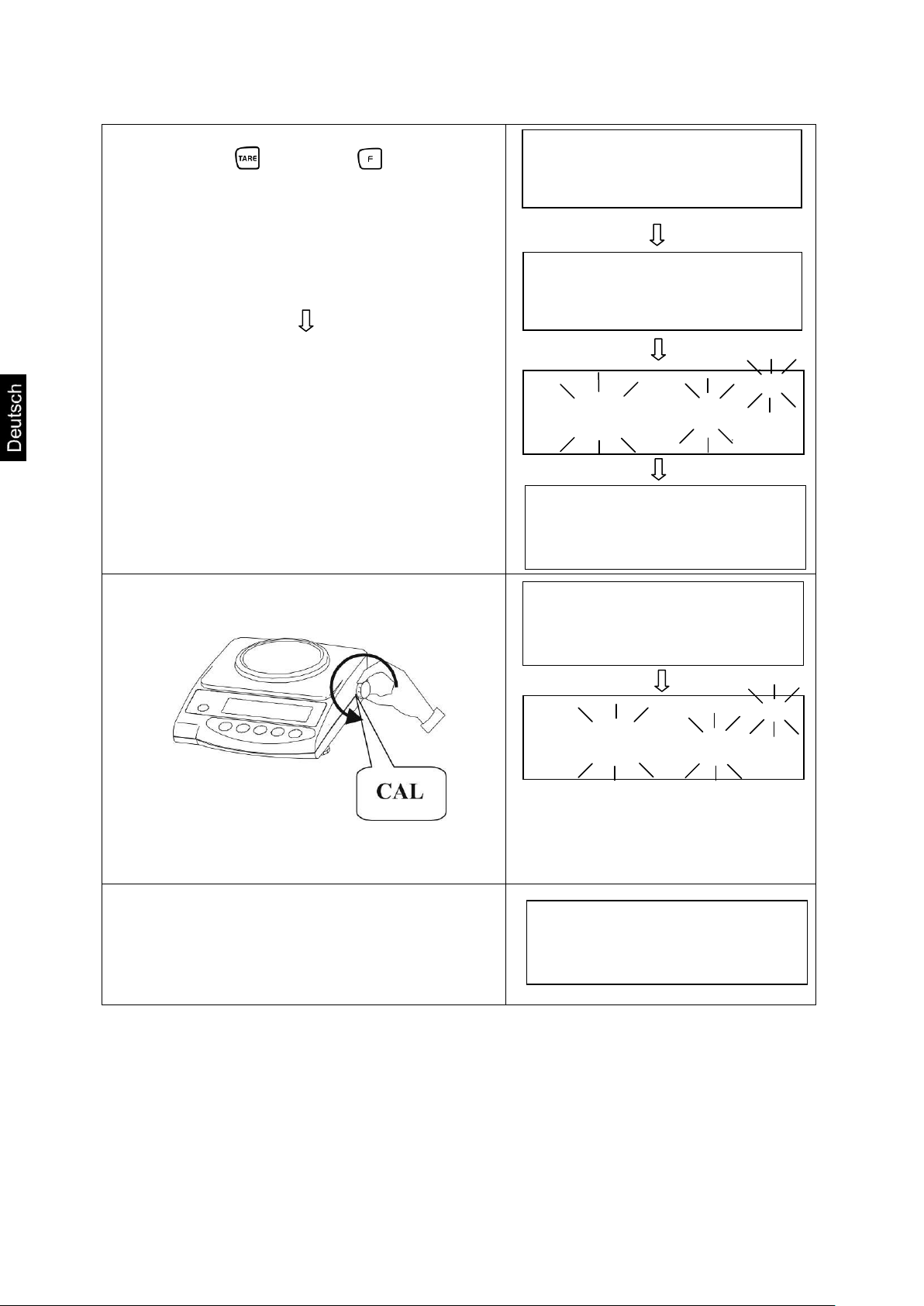

Bei gedrückter -Taste die -Taste drü­cken. Anschließend beide Tasten gleichzeitig
loslassen.

Es erfolgt die Speicherung des Nullpunktes.

Drehen Sie den Drehknopf an der rechten Sei­te der Waage in die Position CAL.

Die Justierung läuft automatisch ab.

Der Justiervorgang ist beendet.

S.A. CAL

CAL

CAL. 0

CAL

CAL. on

CAL

CAL. on

CAL

CAL. on

CAL

CAL. oFF

VAIt

(nur bei EG 4200-2NM)

EW/EG-N/EWB-BA-d-1125

23

Drehen Sie den Drehknopf an der rechten Sei­te der Waage in die Position WEIGH.

Damit ist die Justierung abgeschlossen.
Die Waage kehrt automatisch in den Wäge-

modus zurück.

Modell

Alternatives Justiergewicht

EW 220-3NM

100 g

EW 420-3NM

100 g

EW 620-3NM

200 g

EW 820-2NM

200 g

EW 2200-2NM

500 g

EW 4200-2NM

1000 g

EW 6200-2NM

2000 g

EW 12000-1NM

5000 g

EWB 220-2M

100 g

EWB 620-2M

200 g

EWB 1200-1M

500 g

CAL

buSY

End.

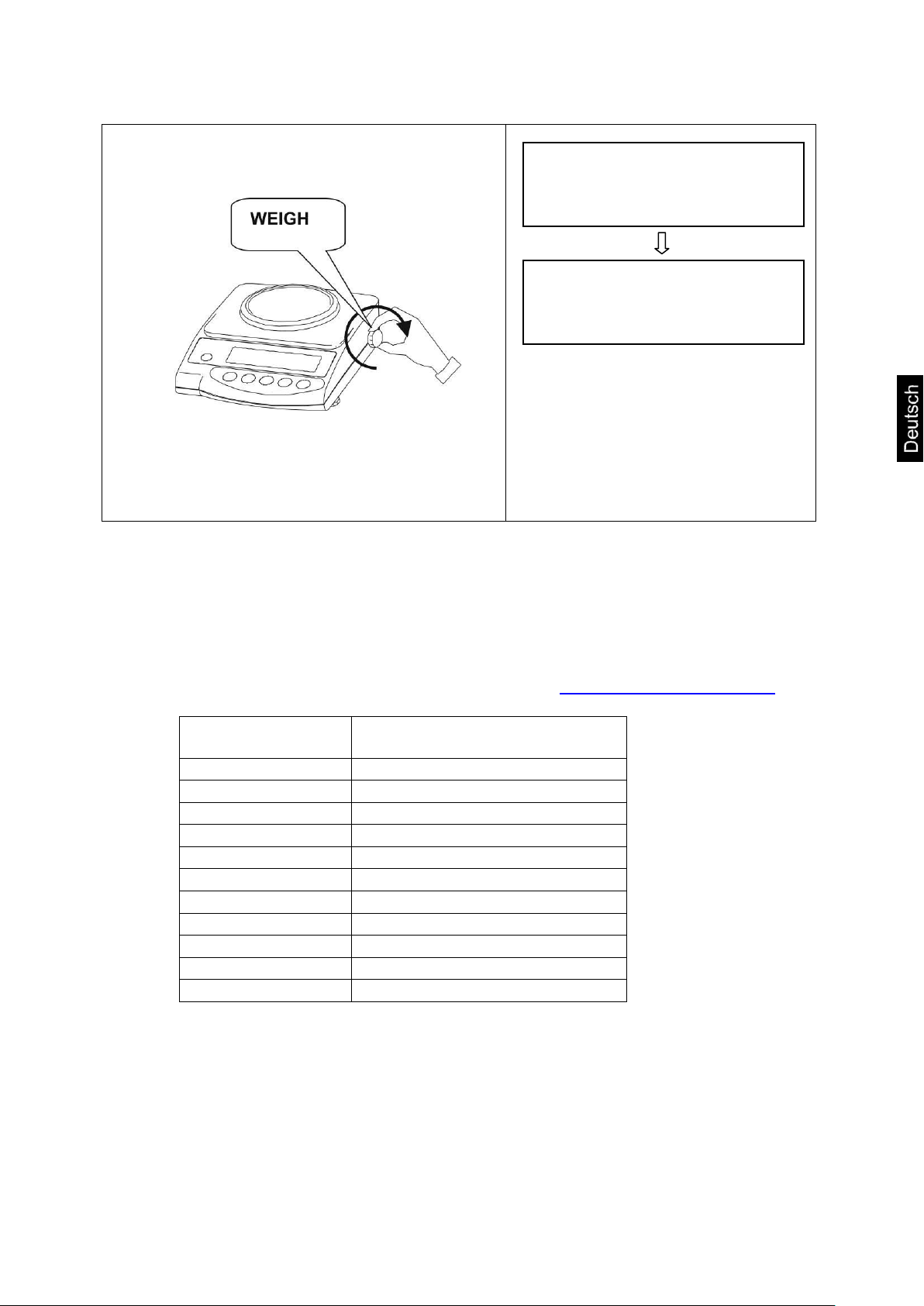

5.8.3 Justierung mit externem Gewicht (nur KERN EW und EWB)

Justierung mit dem empfohlenen Justiergewicht (siehe Kap. 1 „Techn. Daten“)
durchführen. Die Justierung ist aber auch mit Gewichten anderer Nennwerte (siehe
nachfolgende Tabelle) möglich, messtechnisch aber nicht optimal.
Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com

EW/EG-N/EWB-BA-d-1125

24

Bedienung

Anzeige

Waage mit -Taste einschalten

-Taste drücken und gedrückt halten, bis

[CAL] erscheint, dann loslassen.

Bei gedrückter -Taste die -Taste drü­cken. Anschließend beide Tasten gleichzeitig
loslassen.

Es erfolgt die Speicherung des Nullpunktes.

Justiergewicht vorsichtig in die Mitte der
Wägeplatte stellen.

Anzeige [on F.S ] blinkt und zeigt kurz darauf
den Gewichtswert des Justiergewichts an.
Justiergewicht abnehmen, die Justierung ist
beendet. Die Waage kehrt automatisch in den
Wägemodus zurück. Bei einem Justierfehler
oder falschem Justiergewicht erscheint [- Err]
im Display, Justiervorgang wiederholen.

Func

CAL

CAL

on 0

CAL

on F.S

CAL

on F.S

200.000 g

CAL

buSY

Vorgehen bei der Justierung:

Stabile Umgebungsbedingungen beachten. Eine Anwärmzeit von ca. 10 Minuten zur
Stabilisierung ist erforderlich.

EW/EG-N/EWB-BA-d-1125

25

5.9 Eichung

Allgemeines:
Nach der EU-Richtlinie 90/384/EWG müssen Waagen geeicht sein, wenn sie wie

folgt verwendet werden (gesetzlich geregelter Bereich):

a) Im geschäftlichen Verkehr, wenn der Preis einer Ware durch Wägung be-

stimmt wird.

b) Bei der Herstellung von Arzneimitteln in Apotheken sowie bei Analysen im

medizinischen und pharmazeutischen Labor.
c) Zu amtlichen Zwecken.
d) bei der Herstellung von Fertigpackungen.

Bitte wenden Sie sich im Zweifelsfall an Ihr örtliches Eichamt.

Eichhinweise
Für die in den technischen Daten als eichfähig gekennzeichnete Waage liegt eine

EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen
Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden.
Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun­gen der Länder. Die Eichgültigkeitsdauer in Deutschland z. B. beträgt für Waagen in
der Regel 2 Jahre.
Die gesetzlichen Bestimmungen des Verwendungslandes sind zu beachten!

EW/EG-N/EWB-BA-d-1125

26

Eichpflichtige Waagen müssen außer Betrieb gesetzt werden, wenn:

- Das Wägeergebnis der Waage außerhalb der Verkehrsfehlergrenze liegt.

Waage deshalb in regelmäßigen Abständen mit bekanntem Prüfgewicht (ca.
1/3 der max. Last) belasten und mit Anzeigenwert vergleichen.

- Nacheichungstermin überschritten ist.

Siegelmarke

Siegelmarke

5.10 Eichschalter und Siegelmarke

Vor der Eichung muss der Eichschalter aus der angezeichneten Position (siehe Pfeil­richtung) in die Eichposition verschoben werden. In dieser Stellung erscheint im Dis­play eine Klammer um die letzte Anzeigenstelle.

Nach dem Eichvorgang wird die Waage an den markierten Positionen versiegelt.

Die Eichung der Waage ist ohne die „Siegelmarken“ ungültig.

Position der „Siegelmarken“:
Eichschalter verschieben

EW/EG-N/EWB-BA-d-1125

27

6 Betrieb

Libelle

Windschutz

Anzeige

Tastatur

verstellbare Gerätefüße

Justierschalter
(KERN EG)

Anschluss Netzadapter

Anschluss Schnittstelle RS232C
(nicht bei EWB-Modellen)

6.1 Bedienungselemente

EW/EG-N/EWB-BA-d-1125

28

Auswahl

Funktion

 Ein-/Ausschalten

 Ausgabe des Gewichtswertes auf externem Gerät

(Drucker) oder PC

 Speichern der Einstellungen in der jeweiligen Betriebsart

(Stückzählung, Prozentwägung, Toleranzwägung)

 Im Stückzähl- und Prozentmodus:

Auswahlmenü für Stück und %

 Speichern von Funktionsparametern
 Abruf der unteren und oberen Toleranzgrenzen

 Taste zum Ändern der Gewichtseinheit (g, ct, Pcs, %)
 Eingabe der unteren und oberen Toleranzgrenzen
 Auswählen der Funktionswerte innerhalb der Funktion
 Aufruf der einzelnen Funktionen (Mehrfachdruck)
 Aufruf der Justierfunktion (permanenter Druck)
 Die Eingabestelle wird jeweils um einen Schritt nach links

verschoben (Kap. 6.2.4.3).

 Tarieren oder Gewichtsanzeige auf Null setzen
 Individuelle Einstellung innerhalb der einzelnen Funktion
 Verändern von Parametern

6.1.1 Tastaturübersicht

EW/EG-N/EWB-BA-d-1125

29

6.1.2 Anzeigenübersicht

Anzeige

Beschreibung

g

Gramm

0

Nullstellanzeige

ο

Stabilitätsanzeige

*

Poweranzeige (Stand by)

Pcs

Anzeige für Stückzählung (nicht bei EW 120-4NM)

%

Anzeige für Prozentwägung (nicht bei EW 120-4NM)

Anzeige für die Toleranzwägung (nicht bei EW 120-4NM)

mom

Momme

M

Waage führt eine Waagenfunktion durch z. B. Stückzählung/
Anzeige eines Speicherwertes

CAL

Anzeige für Justierung. Signalisiert den Justiervorgang.

Bar graph
[ ] (ct) Karat

[ ] (oz) Unze

[ ] (lb) Pound

[ ] (ozt) Feinunze

[ ] (dwt) Penny weight

[ (oben rechts) ] Grain

[ ] ( tl ) Tael (Hong Kong)

[

oben rechts] (tl oben rechts) Tael (Singapore,Malaysia)

[ unten rechts ] (tl unten rechts) Tael (Taiwan)

[ ] (to) Tola

Anzeige für Akkubetrieb (optional).
[ ] Die Anzeige wechselt auf Netzbetrieb, wenn die

Spannung unter das vorgeschriebene Minimum abfällt.

Gewichtsein­heitenanzeige

EW/EG-N/EWB-BA-d-1125

30

Bedienung

Anzeige

Zum Einschalten der Waage drücken Sie
die -Taste.

Die Waage führt einen Selbsttest durch.

Sobald die Gewichtsanzeige „0.000" anzeigt,
ist Ihre Waage wägebereit.
Wägegut auflegen, der Gewichtswert wird an­gezeigt.

Umschaltmöglichkeit einer Gewichtseinheit z.B.
von „g“ auf eine andere, z.B. „ct“ durch Mehr-

fachdruck der -Taste. Einstellung hierzu
siehe Kap. 8 „Funktionen“.
[g]  [ct]  [Pcs]  [%]  [g]  …….

Zum Ausschalten der Waage die -Taste
drücken.

ο 0 I I I F

0.000 g

g

Pcs

%

ο 0 I I I F

0.00 ct

ο 0 I I I F PCS

0

ο 0 I I I F

0.00%

6.2 Betriebsarten

6.2.1 Wägen

Anzeigesymbol: g

EW/EG-N/EWB-BA-d-1125

31

1

6.2.1.1 Unterflurwägung

VORSICHT

Achten Sie unbedingt darauf, dass der für die Unterflurwägung verwendete Haken
stabil genug ist, um das gewünschte Wägegut sicher zu halten (Bruchgefahr).

Es ist stets darauf zu achten, dass sich unter der Last keine Lebewesen oder Ge­genstände befinden, die Schaden nehmen könnten.

HINWEIS

Nach Beendigung der Unterflurwägung muss die Öffnung am Waagenboden unbe­dingt wieder verschlossen werden (Staubschutz).

!

Gegenstände, welche aufgrund ihrer Größe oder Form nicht auf die Waagschale
gestellt werden können, können mit Hilfe einer Unterflurwägung gewogen werden.

Gehen Sie wie folgt vor:

 Schalten Sie die Waage aus.
 Drehen Sie die Waage um.
 Öffnen sie den Verschlussdeckel (1) am Waagenboden.
 Einhängeöse (optional) zur Unterflurwägung unbedingt vollständig eindrehen.
 Stellen Sie die Waage über eine Öffnung.
 Hängen Sie das Wägegut an die Einhängeöse und führen Sie die Wägung

durch.

EW/EG-N/EWB-BA-d-1125

32

Bedienung

Anzeige

Leeren Tarabehälter auf die Wägeplatte
stellen. Das Gesamtgewicht des aufge­legten Behälters wird angezeigt.

Drücken Sie die -Taste um den Ta­riervorgang zu starten.

Das Gewicht des Gefäßes ist nun intern
gespeichert.

Legen Sie das Wägegut in den Tara­behälter.

Lesen Sie jetzt das Gewicht des
Wägegutes in der Anzeige ab.

0 I I I F

23.456 g

0 0 I I I F

0.000 g

0 I I I F

53.258 g

6.2.1.2 Tarawägung (Tarieren)

Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren,
damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt
wird.

EW/EG-N/EWB-BA-d-1125

33

Der Tariervorgang kann beliebige Male wiederholt werden, beispielsweise beim Ein-

Drücken Sie die -Taste um die An­zeige auf „0.000" zu stellen.

Das Gesamtgewicht des Behälters wird
wegtariert.

Geben sie weitere Komponenten in den
Wägebehälter (zuwiegen).

Lesen Sie jetzt das Gewicht des hinzu­gefügten Wägegutes in der Anzeige ab.

0 0 I I I F

0.000 g

0 I I I F

83.456 g

wiegen von mehreren Komponenten zu einer Mischung (zuwiegen).

Hinweis:

Die Waage kann immer nur einen Tarawert speichern.

Bei entlasteter Waage wird der gespeicherte Tarawert mit negativem Vorzeichen
angezeigt.
Zum Löschen des gespeicherten Tarawertes entlasten Sie die Wägeplatte und

drücken anschließend die -Taste.
Der Tariervorgang kann beliebige Male wiederholt werden. Die Grenze ist dann
erreicht, wenn der gesamte Wägebereich ausgelastet ist.

EW/EG-N/EWB-BA-d-1125

34

Bedienung

Anzeige

1. Waage mit der -Taste einschalten.
Wählen Sie mit der -Taste die

Einheiten- Umstellung Pcs aus
(siehe Kap. 6.2.1)

2. Taragefäße können auch bei der

Stückzählung verwendet werden. Vor
Beginn der Stückzählung Taragefäß mit

-Taste austarieren.

3. Betätigen Sie die -Taste.

Die Referenzstückzahl erscheint blin­kend in der Anzeige.

ο 0 I I I F Pcs

0

ο 0 I I I F Pcs

0

Pcs

M on 10

6.2.2 Stückzählung

(nicht bei Modell KERN EW120-4NM)

Anzeigesymbol: PCS

Bei der Stückzählung können Sie entweder Teile in einen Behälter einzählen oder
Teile aus einem Behälter herauszählen. Um eine größere Menge von Teilen zählen
zu können, muss mit einer kleinen Menge (Referenzstückzahl) das durchschnittliche
Gewicht pro Teil ermittelt werden.
Je größer die Referenzstückzahl, desto höher ist die Zählgenauigkeit.
Die Referenz muss bei kleinen oder stark unterschiedlichen Teilen besonders hoch
gewählt werden.

Der Arbeitsablauf gliedert sich in vier Schritte:

 Wägebehälter tarieren
 Referenzstückzahl festlegen
 Referenzstückzahl einwägen
 Stücke zählen

EW/EG-N/EWB-BA-d-1125

35

4. Durch Mehrfachbetätigung der

-Taste können weitere Referenz­stückzahlen 10, 30, 50 und 100 aufgeru­fen werden.
Wichtig: Je größer die Referenzstück­zahl, desto genauer die Stückzählung.

5. Legen so viele Zählteile auf die Waa­ge, wie die eingestellte Referenzstück­zahl verlangt.

6. Betätigen Sie die -Taste.
Die Referenzstückzahl wird gespeichert.

Jetzt können Sie die zu zählenden Teile
in den Behälter füllen.
Die entsprechende Stückzahl wird im
Display angezeigt.

7. Mit der -Taste gelangen sie in den
gewünschten Wägemodus zurück.

10

30

50

100

Pcs

M on 30

Pcs

M on 30

ο 0 I I I F Pcs

30

g

Pcs

%

Hinweis:

Erscheint die Fehlermeldung “L-Err “ ist das kleinste Zählgewicht siehe

Kap. 1 „Technische Daten“ unterschritten.

EW/EG-N/EWB-BA-d-1125

36

Bedienung

Anzeige

1. Punkt 1-5 wie unter
Kap. 6.2.2 „Stückzählung“ durchführen.

z. B. 10 Teile auf die Wägeplatte legen.

2. Betätigen Sie die -Taste.
Das Referenzgewicht der 10 Teile wird
gespeichert.

Durch die nachfolgenden Punkte kann
die Zählgenauigkeit erhöht werden.

3. Verdoppeln des Wägegutes: Weitere
(etwa) 10 Teile auflegen.

Betätigen Sie die -Taste.
Das Referenzgewicht der 20 Teile wird
gespeichert.

Pcs

M on 10

Pcs

M 10

Pcs

M 20

6.2.2.1 Addiermodus

Mit dieser Funktion erhöhen Sie die Zählgenauigkeit durch Erhöhung der Referenz­menge. Dadurch wird vermieden, dass keine zu kleine Referenzstückzahl verwendet
wird, da dies zu ungenauen Resultaten führen könnte.

Bei Anwendung dieser Funktion wird bei kleinen Teilen automatisch die erforderliche
Minimalstückzahl sichergestellt.

EW/EG-N/EWB-BA-d-1125

37

4. Wieder verdoppeln (siehe Punkt 3).

Hinweis:
Jede weitere hinzu gegebene Stückzahl
erhöht die Referenz und verbessert die
Zählgenauigkeit.
Die Referenzstückzahl muss bei kleinen
Teilen oder Teilen mit stark unterschied­lichem Eigengewicht besonders hoch
gewählt werden.

5. Betätigen Sie die -Taste.
Die Referenzstückzahl wird gespeichert.

Jetzt können Sie die zu zählenden Teile
in den Behälter füllen. Die ent­sprechende Stückzahl wird im Display
angezeigt.

Mit der -Taste gelangen sie in den
gewünschten Wägemodus zurück.

Pcs

M 40

Pcs

M 125

g

Pcs

%

Hinweis:

 Erscheint die Fehlermeldung „Add“ ist die aufgelegte Stückzahl für die korrek-

te Ermittlung der Referenz zu klein. Legen Sie zur Referenzbildung weitere
Stücke auf die Waage.

 Die ermittelte Referenz bleibt erhalten, bis die Waage vom Netz getrennt wird.

EW/EG-N/EWB-BA-d-1125

38

Bedienung

Anzeige

1. Waage mit der -Taste einschal­ten. Wählen Sie mit der -Taste die

Einheiten- Umstellung [ % ] aus
(siehe Kap. 6.2.1)

Hinweis:
Taragefäße können auch bei der Pro­zentwägung verwendet werden. Vor Be­ginn der Prozentwägung Taragefäß mit

-Taste austarieren.

2. Betätigen Sie die -Taste.
[P. SEt] erscheint blinkend in der Anzei­ge.

3. Bringen Sie das Referenzgewicht =
100% auf die Waagschale.

4. Betätigen Sie die -Taste.
Das Referenzgewicht wird gespeichert.

5. Ab jetzt wird das aufgelegte Gewicht
in % angezeigt.

ο 0 I I I F

0 %

P. SEt %

P. SEt %

ο 0 I I I F

100.00 %

0 I I I F

85.37 %

6.2.3 Prozentwägung

(nicht bei Modell KERN EW120-4NM)

Anzeigesymbol: %

Das Prozentwägen ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Re­ferenzgewicht. Der angezeigte Gewichtswert wird als fest vorgegebener Prozentwert
übernommen (Standardeinstellung: 100%).

EW/EG-N/EWB-BA-d-1125

39

Mit der -Taste gelangen sie in den
gewünschten Wägemodus zurück.

g

Pcs

%

Hinweis:

 Erscheint die Fehlermeldung “o-Err “:

- ist das Referenzgewicht außerhalb des Wägebereiches (siehe Kap. 1

„Technische Daten“).

- wurde in Punkt 2 die Set-Taste bei aufgelegtem Gewicht betätigt.

 Die Referenz von 100% bleibt erhalten, bis die Waage vom Netz getrennt

wird.

6.2.4 Wägen mit Toleranzbereich

(nicht bei Modell KERN EW120-4NM)

Diese Waage kann sowohl als Dosier- wie Sortierwaage verwendet werden, wobei
die jeweilige Toleranzuntergrenze sowie Toleranzobergrenze programmierbar ist.

Grenzwerteingaben sind bei folgenden Betriebsarten möglich:

 Wägen
 Stückzählen
 Prozentwägung

EW/EG-N/EWB-BA-d-1125

40

+

0 I I I F

-

0.000 g

Bedienung

Anzeige

1. Waage mit der -Taste einschalten.

Funktionsmenü aufrufen:
Solange die -Taste drücken bis

[Func] erscheint, dann loslassen.

Der erste Modus der Waage erscheint:

2. Toleranzwägung
Zum Aufruf des Modus der Toleranzwä-

gung betätigen Sie die -Taste.

2.SEL 0 (Off)

2.SEL 1 (ON)
Zur Änderung der werkseitigen Stan-

dard-Konfiguration betätigen Sie
die -Taste.

3. Anzeigen der Toleranzmarken
Betätigen Sie die -Taste. Die

Toleranzmarke wird immer angezeigt
(Werkseinstellung).

Änderung der Einstellung (1 / 2) mit der

-Taste.
Die Toleranzmarke wird nur in Verbin-

dung mit dem Stillstand der
Waagenanzeige angezeigt .

ο 0 I I I F

0.000 g

Func

1 b.G. 1

2.SEL 0

2.SEL 1

21.Co. 1

21.Co. 2

6.2.4.1 Grundeinstellungen bei Wägungen mit Toleranzbereich

EW/EG-N/EWB-BA-d-1125

41

4. Einstellung des Toleranzbereiches
Betätigen Sie die -Taste.

Die Toleranzmarke wird in allen Berei­chen angezeigt.

Änderung der Einstellung mit der

-Taste:
Toleranzmarke wird nur oberhalb eines

Nullpunktbereiches angezeigt (+5).

5. Anzahl der Toleranzpunkte
Zur Einstellung der Toleranzmarke

betätigen Sie die -Taste.
Es kann 1 Toleranzmarke angezeigt

werden:

-

zu leicht

Änderung der Einstellung mit der

-Taste:
Es können 2 Toleranzmarken angezeigt

werden:

+

zu schwer

TOL Sollwert

-

zu leicht

Betätigen Sie die -Taste:
Sie verlassen das Funktionsmenü und
kehren in den Wägemodus zurück.

22.L ı. 1

22.L ı. 0

23.P ı. 1

23.P ı. 2

ο 0 I I I F

0.000 g

+

0 I I I F

-

0.000 g

EW/EG-N/EWB-BA-d-1125

42

Bedienung

Anzeige

1. Waage mit der -Taste einschalten.

Toleranzwägung einstellen:
Solange die -Taste drücken bis

[L. SEt] erscheint, dann loslassen.

2. Die Toleranzmarke

blinkt [ - ].

Der untere Grenzwert kann eingestellt
werden.

Probe für den unteren (also kleineren)
Grenzwert auf die Wägeplatte legen:

3. Mit der -Taste speichern. Der ge­speicherte untere Gewichtswert wird kurz
eingeblendet.

Wurde in der Grundeinstellung (siehe
Kap. 7.2.1) 1 Toleranzmarke gewählt, ist
die Eingabe hiermit beendet.

ο 0 I I I F

0.000 g

L. SEt

M 0.000 g

M 93.835 g

6.2.4.2 Eingabe der Grenzwerte durch Wägung

Wichtiger Hinweis!

Immer zuerst den unteren Grenzwert, erst dann den oberen Grenzwert
eingeben.

EW/EG-N/EWB-BA-d-1125

43

4. Bei 2 Toleranzmarken muss nun der
obere Grenzwert festgelegt werden.

Die Toleranzmarke blinkt [ + ], der
obere Grenzwert kann eingestellt wer­den.

Probe für den oberen (also größeren)
Grenzwert auf die Wägeplatte legen:

5. Mit der -Taste speichern. Der ge­speicherte obere Gewichtswert wird kurz
eingeblendet ; die Eingabe ist beendet.

M 0000 g

H. SEt

M 158.487g

EW/EG-N/EWB-BA-d-1125

44

Bedienung

Anzeige

1. Waage mit der -Taste einschalten.

Toleranzwägung einstellen:
Solange die -Taste drücken bis

[L. SEt] erscheint, dann loslassen.

2. Nun blinkende Anzeige entweder

000.000 oder des aktuell gespeicherten
unteren Grenzwertes.

-Taste drücken:
Die letzte Anzeigenstelle beginnt zu blin­ken.

3. Mit der -Taste erhöhen Sie den
Zahlenwert der ausgewählten Ziffer.

4. Mit der -Taste wählen Sie die Zif­fer, die sie verändern wollen aus (von
rechts nach links.

5. Weitere Eingaben wie unter Punkt 3
und 4 beschrieben.

6. Mit der -Taste speichern. Der ge­speicherte untere Gewichtswert wird kurz
eingeblendet.

Wurden in der Grundeinstellung (siehe
Kap. 7.2.1) 1 Toleranzmarke gewählt, ist
die Eingabe hiermit beendet.

ο 0 I I I F

0.000 g

L. SEt

M 000.000 g

M 000.001 g

M 000.005 g

M 000.025 g

M 77.385 g

6.2.4.3 Eingabe der Grenzwerte über die Tastatur

EW/EG-N/EWB-BA-d-1125

45

7. Bei 2 Toleranzmarken muss nun der
obere Grenzwert festgelegt werden.

Dazu verfahren Sie, wie ab Punkt 2 be­schrieben, begonnen mit der letzen An­zeigestelle.

8. Oberen Grenzwert eingeben und
speichern.

H. SEt

M 000.000 g

EW/EG-N/EWB-BA-d-1125

46

Bedienung

Anzeige

1. Zugang zu den Funktionen:
Waage einschalten:

-Taste etwa 4 Sekunden drücken, bis
[FUNC] erscheint:

Beim Loslassen erscheint :
(Im Kapitel 7.2.2 sind die möglichen
Konfigurationen aufgelistet).

2. Ändern der Funktionen
Durch weiteres Drücken der -Taste

werden die verschiedenen Funktionen
für die Konfiguration durchlaufen.

Um den Parameter an der letzten Stelle
zu ändern -Taste betätigen.

Speichern der ausgewählten Funktion
über die -Taste.

Sie verlassen das Funktionsmenü und
kehren in den Wägemodus zurück.

ο 0 I I I F

0.000 g

Func

1 b.G. 1

2.SEL 0

2.SEL 1

ο 0 I I I F

0.000 g

7 Funktionen

7.1 Zugang und Änderung zahlreicher Funktionen:

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt.
Diese Konfiguration ist mit ☆ gekennzeichnet.

Die Konfiguration kann wie folgt geändert werden:

EW/EG-N/EWB-BA-d-1125

47

7.2 Liste der Funktionsparameter

Funktion

Anzeige

Aus-

wahl

Beschreibung der

Auswahlmöglichkeiten

Bar graph

1

b.G

0

Aus

☆1

Ein

Toleranzwägung
(nicht bei EW 120-4NM)

2

SEL
☆0

Aus

1

Ein (Kap. 7.2.1)

Nullabgleich

3

A.0

0

Keine Nullpunktkorrektur

☆1

Automatische Nullpunktkorrektur ist
aktiviert.

Automatische Abschal­tung nach 3 Min. bei Ak­ku-Betrieb (Funktion ist
nur im Akkubetrieb vor­handen)

4

A.P.

0

Automatische Abschaltung bei Akkube­trieb (optional) - aus.

☆1

Automatische Abschaltung bei Akkube­trieb (optional) - an

Anzeigegeschwindigkeit

5

rE.

0

Einstellung für Dosierung

1

Empfindlich und schnell

2

☆3



4

5

Unempfindlich aber langsam

Vibrationsfilter

6

S.d.

1

Empfindlich und schnell
(sehr ruhiger Aufstellungsort).

☆2



3

4

Unempfindlich aber langsam
(sehr unruhiger Aufstellungsort).

5 nur EW 120-4NM

6 nur EW 120-4NM

Schnittstelle

7

I.F.

0

Schnittstelle nicht aktiv

(nicht bei EWB-Modellen)

☆1

6-stelliges Datenformat
(nicht bei EW 120-4NM)

2

7-stelliges Datenformat (Kap. 7.2.2)

Die Waage ist werksseitig auf eine bestimmte Standard-Konfiguration eingestellt.
Diese ist mit ☆ gekennzeichnet.

EW/EG-N/EWB-BA-d-1125

48

Gewichtseinheiten­umschaltung (nur aus­wählbar, wenn Eichschal­ter nicht in Eichposition
siehe Kap. 5.10)

81



85

S.u.

1☆01

(g)

2☆14

(ct)

15

(oz)

16

(lb)

17

(ozt)

18

(dwt)

19

(grain), (nicht bei EWB-Modellen)

1A

(tl Hong Kong)

1b

(tl Singapore,Malaysia)

1C

(tl Taiwan)

1d

(mom)

1E

(to)

3☆20

(Pcs) nicht bei EW 120-4NM

4☆IF

(%) nicht bei EW 120-4NM

5☆00

keine Einheit
(bei 81.S.u. nicht auswählbar)

Nicht dokumentiert

9.

Ai 0 Nicht dokumentiert

☆1

Immer diese Einstellung benutzen.

Datenausgang
(nur auswählbar, wenn
Eichschalter nicht in Eich­position siehe Kap. 5.10)

A.

PrF.

1

Kein Ausdruck möglich, wenn die letzte
Anzeigestelle geklammert ist.

☆2

Ausdruck möglich, auch wenn die letzte
Anzeigestelle geklammert ist.
Anmerkung: Diese Einstellung immer
wählen, bevor Waage geeicht wird, da
sich dieser Menüpunkt durch die Eichung
nicht mehr aufrufen lässt.

3

Der Ausdruck erfolgt nur, wenn Eichschal­ter nicht in Eichposition siehe Kap. 5.10.

Erweiterter Protokollaus­druck nach Justierung
(nur auswählbar bei
EG-Modellen)

0

GLP

0

Aus

☆1

Ein

**CALIBRATION**
MODEL:
S/N:
ID:
DATA:
TIME:
*CAL. END
NAME

********************

Kopfzeile

Modell
Serien-Nr.
ID Nr.
Datum der Kalibrierung
Uhrzeit der Kalibrierung
Ende der Kalibrierung
Name des Prüfers

EW/EG-N/EWB-BA-d-1125

49

7.2.1 Parameter bei Wägungen mit Toleranzbereich

Funktion

Anzeige

Auswahl

Beschreibung der

Auswahlmöglichkeiten

Anzeigebedingungen
der
Toleranzmarke

21.

Co.

☆1

Toleranzmarke wird immer ange­zeigt, auch wenn
Stillstandskontrolle noch nicht an­gezeigt ist.

2

Toleranzmarke wird nur in Verbin­dung mit Stillstandskontrolle an­gezeigt.

Toleranzbereich

22.

L I.

0

Toleranzmarke wird nur oberhalb
des Nullpunktbereiches (mind.
+ 5) angezeigt.

☆1

Toleranzmarke wird im gesamten
Bereich angezeigt.

Einstellung der
Toleranzmarke

23.

P I.

1

Es wird 1 Toleranzschritte ange­zeigt:

„-„ oder „+“

☆2

Es werden 2 Toleranzmarken
angezeigt:

„-„ und „+“

(nicht bei Modell KERN EW120-4NM)

Einstellungen 21. Co. bis 23. P I. können nur eingestellt werden, wenn die
Toleranzwägefunktion aktiviert ist.

EW/EG-N/EWB-BA-d-1125

50

Funktion

Anzeige

Auswahl

Beschreibung der

Auswahlmöglichkeiten

Ausgabeformat an
der Schnittstelle

7

I.F. 0

Schnittstelle nicht aktiv

☆1

6-stelliges Datenformat

2

7-stelliges Datenformat

Ausgabebedingung
an der Schnittstelle

71.

o.c.

0

Keine Datenausgabe.

(Nur bei Menüeinstellung
„7 I.F. [1] oder [2]“ )

1

Fortlaufende serielle Ausgabe.

2

Fortlaufende serielle Ausgabe
bei stabilisierter Anzeige.

3

Ausgabe nach Drücken von
PRINT/M.

4

Autom. Ausgabe bei stabilem
Wägewert. Es wird der Wert

übernommen, der als erster
stabil wird, wenn dieser -0.00
oder weniger anzeigt. Erneute
Ausgabe erst wieder nach Ab­nehmen des Gewichtes und ei­ner neuen Belastung.

5

Eine Ausgabe bei Stabilisierung,
keine Ausgabe bei unstabilen

Daten.

6

Eine Ausgabe bei Stabilisierung,
ständige Ausgabe bei unstabilen
Daten.

☆7

Eine Ausgabe nach Drücken von
PRINT/M.

Baud-Rate

72.

b.L.

☆1

1200 bps

2

2400 bps

3

4800 bps

4

9600 bps

Parität

73.

PA.

☆0

Kein Paritätsbit

(Nur bei Menüein-

1

Ungerade Parität

stellung „7 I.F. 2“ )

2

Gerade Parität

7.2.2 Parameter für die serielle Schnittstelle

(nicht bei EWB-Modellen)

EW/EG-N/EWB-BA-d-1125

51

8 Datenausgang

Data-bit:

8-bit (Standard-ASCII-Format)

Start-bit:

1 bit

Stop-bit:

2 bits

Parität:

NON, ODD, EVEN

Baudrate:

1200 / 2400 / 4800 / 9600 einstellbar
(siehe Kap. 7.2.2 “Funktionen“)

1

4 2 5

3

- Systemintern

- TXD

- GND

- RXD

- Systemintern

(nicht bei EWB-Modellen)
Die Waage ist serienmäßig mit einer RS 232C Schnittstelle ausgerüstet.

8.1 Beschreibung des serienmäßigen Datenausgangs (RS 232C)

Der Datenausgang befindet sich auf der Rückseite des Gerätes. Hierbei handelt es
sich um eine 5-polige Norm-Buchse.

Die Pin-Belegung ist dem Bild zu entnehmen:

8.2 Technische Daten der Schnittstelle

Übertragungsformat: serielle Datenübertragung

8.3 Schnittstellenbeschreibung

Durch die Wahl einer bestimmten Betriebsart lassen sich das Ausgabeformat, die
Ausgabesteuerung, die Übertragungsgeschwindigkeit und das Paritätsbit einstellen.
Die verschiedenen Möglichkeiten sind unter Kap. 7.2.2 „Parameter für die serielle
Schnittstelle“ beschrieben.

EW/EG-N/EWB-BA-d-1125

52

1 2 3 4 5 6 7 8 9

10

11

12

13

14

P1

D1

D2

D3

D4

D5

D6

D7

U1

U2

S1

S2

CR

LF

1 2 3 4 5 6 7 8 9

10

11

12

13

14

15

P1

D1

D2

D3

D4

D5

D6

D7

D8

U1

U2

S1

S2

CR

LF

P 1

Code

Bedeutung

+

2 B H

Daten sind 0 oder positiv

-

2 D H

Daten sind negativ

sp

20 H

Daten sind 0 oder positiv

D *

Code

Bedeutung

0 - 9

30 H – 39 H

Daten 0 bis 9 (max. 6 Zeichen im 6er Format)

. (Punkt)

2 EH

Dezimalpunkt, Position nicht fest

Sp

20 H

Leerzeichen, führende Null unterdrückt

8.4 Datenausgabe

8.4.1 Formate der Datenübertragung

Durch entsprechende Funktionswahl an der Waage kann eines der beiden folgenden
Datenformate eingestellt werden:

 6-stelliges Datenformat

(nicht bei Modell KERN EW 120-4NM)

Bestehend aus 14 Wörtern, einschließlich der Endezeichen; CR=0DH, LF=0AH
(CR=Wagenrücklauf / LF=Zeilenvorschub)

 7-stelliges Datenformat

Hinweis: Das 7-stellige Format ist identisch zum 6-stelligen, mit Ausnahme des

zusätzlichen Zeichens D8.

8.4.2 Vorzeichen

P 1 = 1 Wort

8.4.3 Daten

D 1 bis D 7 7 Wörter mit 6-stelligem Format (nicht bei Modell KERN EW 120-4NM)
D 1 bis D 8 8 Wörter mit 7-stelligem Format

EW/EG-N/EWB-BA-d-1125

53

8.4.4 Einheiten

U1

U2

Code

Bedeutung

Symbol

(SP)

G

20H

47H

Gramm

g C T

43H

54H

Karat

O Z

4FH

5AH

Unze

L B

4CH

42H

Pound

O T

4FH

54H

Feinunze

D W

44H

57H

Pennyweight

G R 47H

52H

Grain

(oben rechts)

T L 54H

4CH

Tael (Hong Kong)

T L 54H

4CH

Tael (Singapore, Malaysia)

(oben rechts)

T L 54H

4CH

Tael (Taiwan)

(unten rechts)

M O 4DH

4FH

Momme

mom t o

74H

6FH

Tola

(SP)

%

20H

25H

Prozent

% (nicht EW 120-4NM)

P C 50H

43H

Menge

Pcs (nicht EW 120-4NM)

S 1

Code

Bedeutung

Bei Wägung mit Toleranzbereich:

L

4 CH

Wägewert unterhalb des Toleranzbereichs

G

47 H

Wägewert im Toleranzbereich

Ergebnis der Bewertung an zwei Punkten erstellt:

Niedrig / hoch

H

48 H

Wägewert oberhalb des Toleranzbereichs

S 2

Code

Bedeutung

S

53 H

Daten stabilisiert *

U

55 H

Daten nicht stabilisiert (schwanken) *

E

45 H

Datenfehler, alle Daten außer S 2 unzuverlässig.
Waage zeigt Fehler (o-Err, u-Err)

sp

20 H

Kein spezieller Status

U 1, U 2 = 2 Wörter als ASCII-Codes

8.4.5 Ergebnis der Bewertung / Datentyp

S 1 = 1 Wort

8.4.6 Status der Daten

S 2 = 1 Wort

EW/EG-N/EWB-BA-d-1125

54

1 2 3 4 C1

C2

CR

LF

C1

C2

Code

Inhalt

T

SP

54H

20H

Tarierbefehl

C1

C2

Code

Bedeutung

O 0 4FH

30H

Keine Datenausgabe

O 1 4FH

31H

Ständige Datenausgabe

O 2 4FH

32H

Ständige Datenausgabe stabilber Wägewerte

O 3 4FH

33H

Ausgabe stabiler und instabiler Wägewerte nach Drücken
der PRINT-Taste

O 4 4FH

34H

Eine Ausgabe bei stabilem Wägewert, nach vorheriger
Entlastung der Waage

O 5 4FH

35H

Eine Ausgabe bei stabilem Wägewert. Keine Ausgabe bei
instabilen Wägewerten. Erneute Ausgabe nach
Stabilisierung

O 6 4FH

36H

Eine Ausgabe bei stabilem Wägewert. Kontinuierliche
Ausgabe bei instabilen Wägewerten.

O 7 4FH

37H

Ausgabe stabiler Wägewerte nach Drücken der PRINT­Taste

O 8 4FH

38H

Einmalige sofortige Ausgabe*

O 9 4FH

39H

Einmalige Ausgabe nach Stabilisierung*

O A 4FH

41H

Einmalige, sofortige Ausgabe nach festgelegtem Interval*

O B 4FH

42H

Einmalige, sofortige Ausgabe nach festgelegtem Interval
und stabilem Wägewert*

8.5 Eingabebefehle

8.5.1 Befehlseingabeformat

Besteht aus 4 Zeichen, CR=0DH, LF=0AH

8.5.2 Externer Tarierbefehl

8.5.3 Fernsteuerbefehle

* Während der Nutzung dieser Fernsteuerbefehle PRINT-Taste nicht betätigen (Stö­rung der Datenübertragung). Bei Störung der Datenübertragung Waage kurz vom
Netz trennen.

EW/EG-N/EWB-BA-d-1125

55

Bemerkungen:

1 2 3 4 5

A1

A2

A3

CR

LF

A1

A2

A3

Code

Beschreibung

A 0 0

41H

30H

30H

Fehlerfrei

E 0 1

45H

30H

31H

Fehlermeldung

 Sowohl die Ausgabekontrolle durch Befehle „O0~O7” als auch das Einstellen der

Waagenfunktionen leisten das gleiche.

 Die Ausführung von „O8 und O9” sind spezifisch für Eingabebefehle.
 Wurde einmal ein Befehl von „O0~O9” ausgeführt, bleibt dessen Status solange

aktiv, bis der nächste Befehl eingegeben wird. Wird die Waage jedoch ausge­schaltet, kehrt die Ausgabekontrolle zur Primäreinstellung zurück.

8.6 Rückmeldung nach Datenübertragung

Besteht aus 5 Zeichen, CR=0DH, LF=0AH

Rückmeldungsarten:

9 Wartung, Instandhaltung, Entsorgung

9.1 Reinigung

Vor der Reinigung trennen Sie das Gerät bitte von der Betriebsspannung.

Benutzen Sie bitte keine aggressiven Reinigungsmittel (Lösungsmittel o.Ä.), sondern
nur ein mit milder Seifenlauge angefeuchtetes Tuch. Achten Sie darauf, dass keine
Flüssigkeit in das Gerät eindringt und reiben Sie mit einem trockenen, weichen Tuch
nach.
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger
entfernt werden.

Verschüttetes Wägegut sofort entfernen.

9.2 Wartung, Instandhaltung

Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern
geöffnet werden.
Vor dem Öffnen vom Netz trennen.

9.3 Entsorgung

Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa­lem oder regionalem Recht des Benutzerortes durchzuführen.

EW/EG-N/EWB-BA-d-1125

56

Störung

Mögliche Ursache

Die Gewichtsanzeige leuchtet nicht.

 Die Waage ist nicht eingeschaltet.

 Die Verbindung zum Netz ist unterbrochen

(Netzkabel nicht eingesteckt/defekt).

 Die Netzspannung ist ausgefallen.

Die Gewichtsanzeige ändert sich

 Luftzug/Luftbewegungen

fortwährend

 Vibrationen des Tisches/Bodens

 Die Wägeplatte hat Berührung mit Fremd-

körpern.

 Elektromagnetische Felder/ Statische Auf-

ladung (anderen Aufstellungsort wählen/
falls möglich störendes Gerät ausschal­ten)

Das Wägeergebnis ist offensichtlich

 Die Waagenanzeige steht nicht auf Null

falsch

 Die Justierung stimmt nicht mehr.

 Es herrschen starke Temperaturschwan-

kungen.

 Elektromagnetische Felder/ Statische Auf-

ladung (anderen Aufstellungsort wählen/
falls möglich, störendes Gerät ausschal­ten)

10 Kleine Pannenhilfe

Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom
Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen
werden.

Hilfe:

Beim Auftreten anderer Fehlermeldungen Waage aus- und nochmals einschalten.
Bleibt die Fehlermeldung erhalten, Hersteller benachrichtigen.

EW/EG-N/EWB-BA-d-1125
