Kenwood VR-6060 User Guide [nl]

AUDIO VIDEO SURROUND RECEIVER

KRF-V8060D

GEBRUIKSAANWIJZING

KENWOOD CORPORATION

Meer over de bijgeleverde afstandsbediening

Deze afstandsbediening heeft in vergelijking met andere standaard afstandsbedieningen meerdere verschillende bedieningsfuncties. U kunt met deze afstandsbediening andere audio- en videocomponenten bedienen. Lees voor een optimaal gebruik van deze afstandsbediening de aanwijzingen even door zodat u de werking van de afstandsbediening en bijvoorbeeld het omschakelen van de bedieningsfuncties goed begrijpt. Gebruik van de afstandsbediening zonder de juiste kennis omtrent de werking resulteert mogelijk in verkeerde bediening van de diverse toestellen.

NEDERLANDS

Alvorens het apparaat op het stopcontact aan te sluiten

Let op : Om veilige bediening te waarborgen, dient deze

bladzijde zorgvuldig te worden doorgelezen.

De spanningsvereiste van het toestel zijn zoals hieronder aangegeven.

Europa en Groot-Brittannië ....... alleen 230 V wisseletroom

Batterij niet Weggooien, maar Inleveren als KCA

NEDERLANDS

Uitpakken

Pak het apparaat zorgvuldig uit en controleer of geen van de accessoires ontbreekt.

FM binnenantenne (1) AM ringantenne (1)

Afstandsbediening (1) Batterijen (R6/AA) (2) RC-R0726

Indien een of meer accessoires ontbreken, of indien het apparaat beschadigd is of niet werkt, stel dan meteen uw handelaar hiervan op de hoogte. Indien uw apparaat rechtstreeks aan u werd toegezonden, stel dan onmiddellijk het ransportbedrijf op de hoogte. Het is aan te raden dat u de originele verpakking bewaart voor het geval de apparaat in de toekomst nogmaals vervoerd moet worden.

Bewaar deze gebruiksaanwijzing voor eventuele naslag in de toekomst.

Veiligheidsmaatregelen

WAARSCHUWING :

STEL HET APPARAAT NIET BLOOT AAN REGEN OF VOCHT OM BRAND OF EEN GEVAARLIJKE ELEKTRISCHE SCHOK TE VOORKOMEN.

CAUTION

RISK OF ELECTRIC SHOCK

DO NOT OPEN

LET OP: VERWIJDER HET DEKSEL (OF DE ACHTERKANT) NIET OM EEN ELEKTRISCHE SCHOK TE VOORKOMEN. IN HET INWENDIGE ZIJN GEEN DOOR DE GEBRUIKER REPAREERBARE ONDERDELEN AANWEZIG. LAAT ALLE REPARATIES OVER AAN HIERTOE BEVOEGDE PERSONEN.

EEN BLIKSEMPIJL IN EEN GELIJKZIJDIGE DRIEHOEK BETEKENT DE AANWEZIGHEID VAN NIETGEISOLEERDE “GEVAARLIJKE SPANNINGEN” IN HET INWENDIGE VAN HET APPARAAT. DEZE SPANNINGEN KUNNEN ZO GROOT ZIJN DAT ZE HET GEVAAR VAN EEN ELEKTRISCHE SCHOK OPLEVEREN.

EEN UITROEPTEKEN IN EEN GELIJKZIJDIGE DRIEHOEK MAAKT DE GEBRUIKER EROP ATTENT DAT ER BELANGRIJKE BEDIENING/ONDERHOUDSINFORMATIE IN DE BIJGEVOEGDE LITERATUUR IS.

Alvorens het apparaat op het stopcontact aan te sluiten

Inhoud

Let op : Om veiligheidsredenen dienen de bladzijden voorzien

van het

teken zorgvuldig te worden doorgelezen.

Vorbereitungen

Bediening

Alvorens het apparaat op het stopcontact aan

te sluiten .............................................................. 2

Veiligheidsmaatregelen ..................................... 2

Uitpakken ........................................................... 2

Meer over deze gebruiksaanwijzing .................. 4

Speciale kenmerken .......................................... 5

Benaming en functies van onderdelen ......... 6

Hoofdeenheid .................................................... 6

Afstandsbediening ............................................. 7

Opstellen van het systeem ............................... 8

Aansluiten van audiocomponenten ................... 9

Aansluiten van videocomponenten ................. 10

Digitale aansluitingen ....................................... 11

Videocomponenten aansluiten (COMPONENT

VIDEO) ............................................................. 12

Een DVD-speler aansluiten (6-kanaalsingang) .... 13

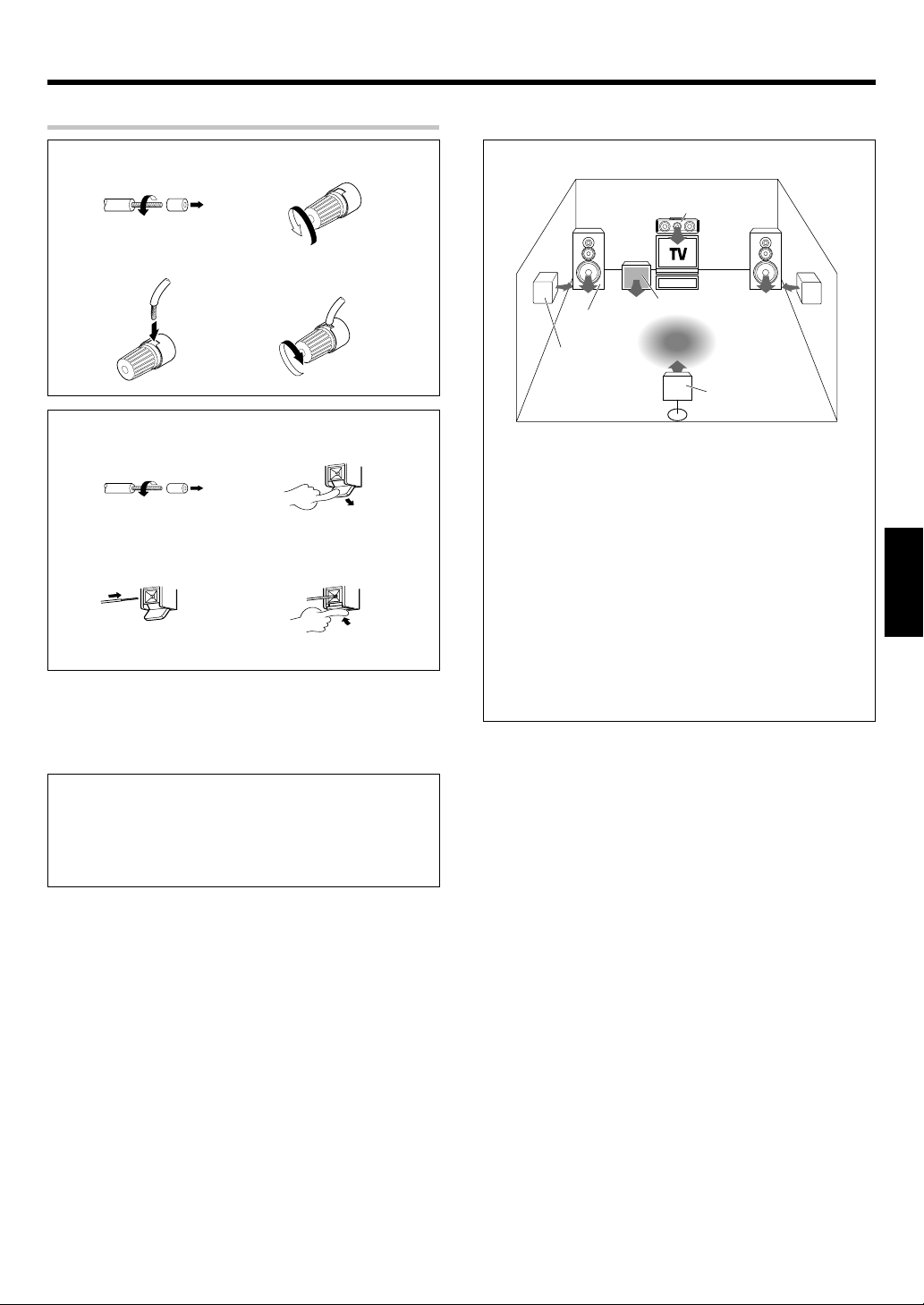

Aansluiten van de luidsprekers ....................... 14

Aansluitingen verrichten .................................. 15

Aansluiting op AV AUX .................................... 16

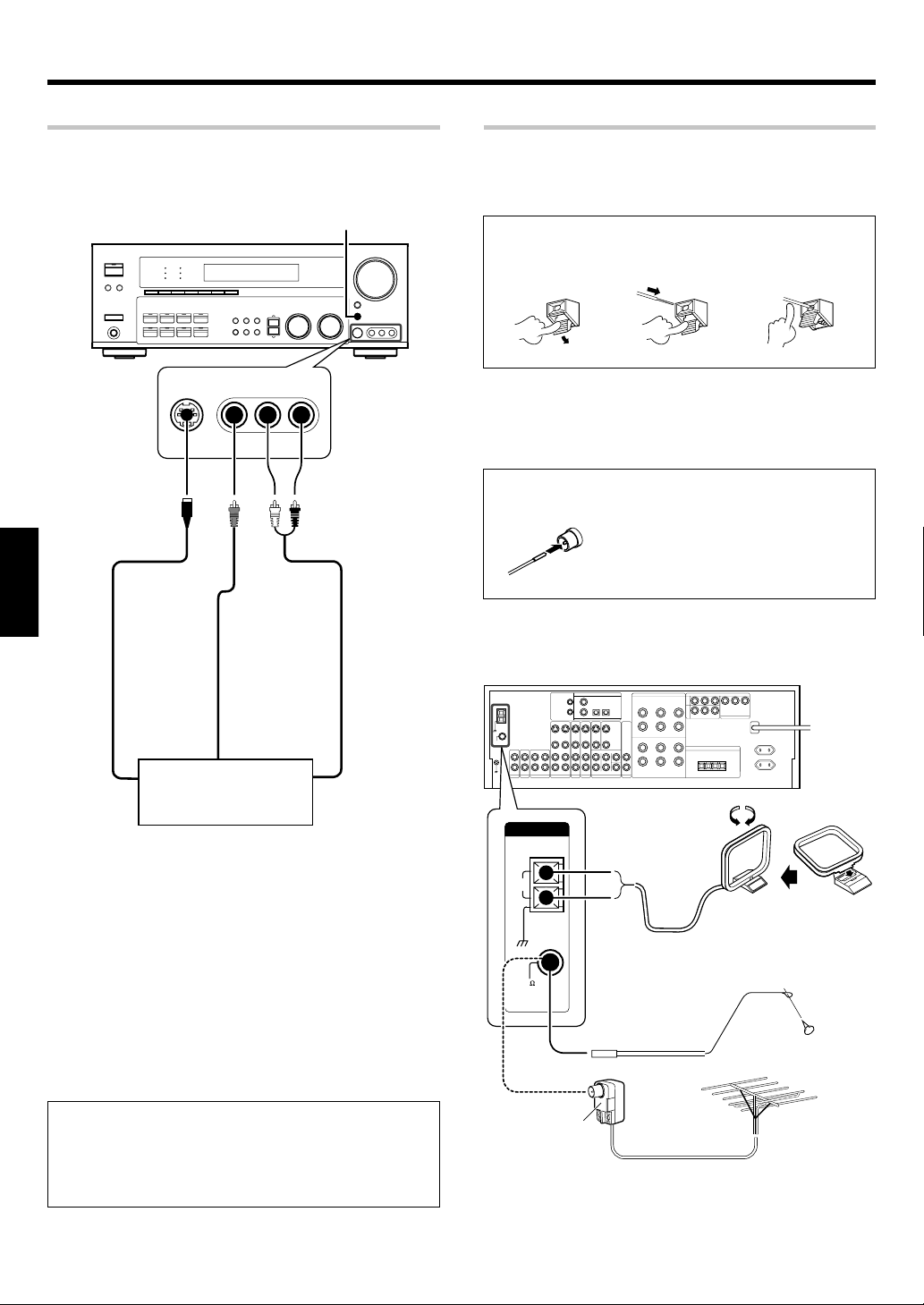

Aansluiten van de antennes ............................ 16

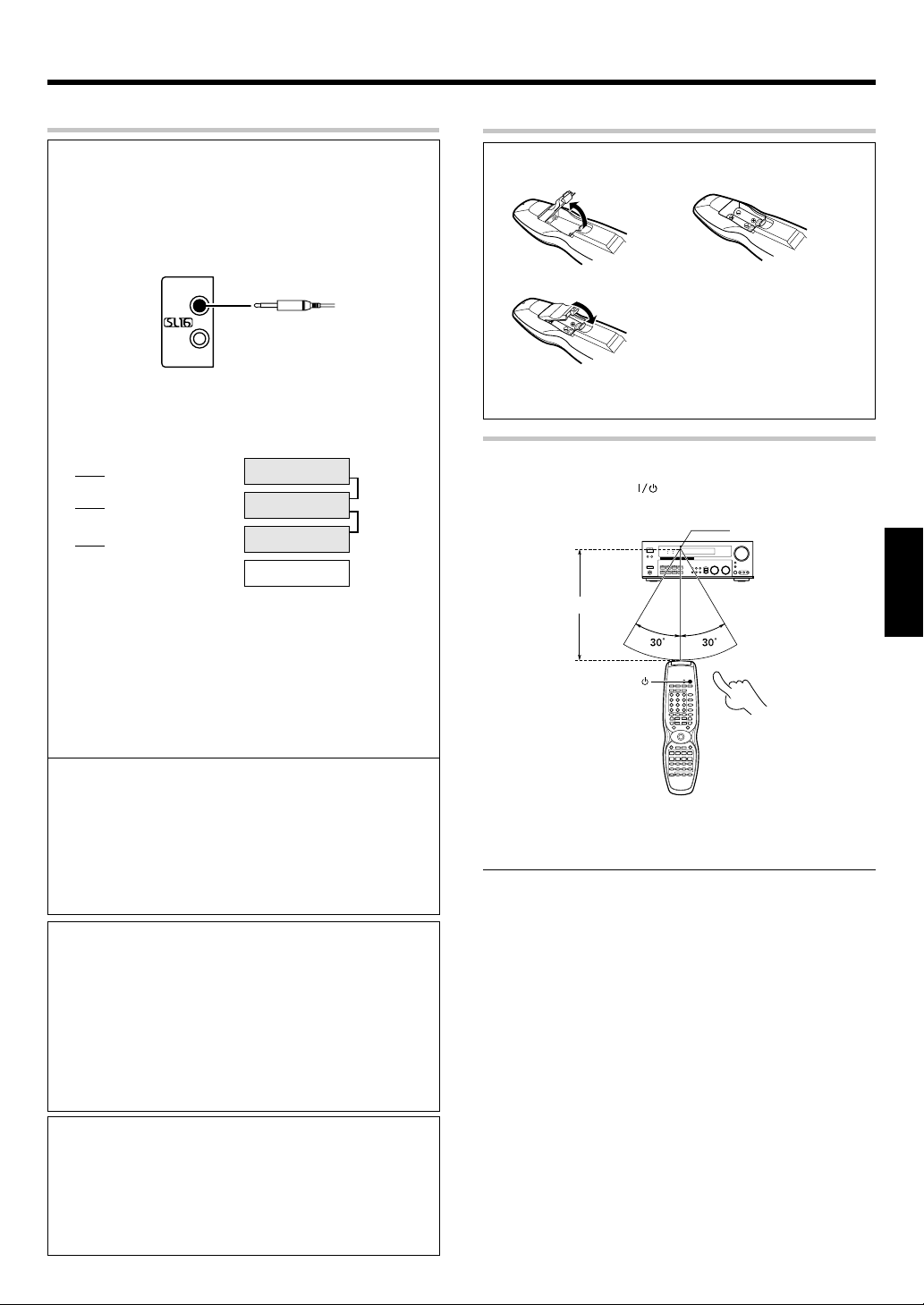

Systeembedieningsaansluitingen

(SYSTEM CONTROL) ....................................... 17

De afstandsbediening gebruiksklaar maken ... 17

Voorbereiding voor surroundweergave ...... 18

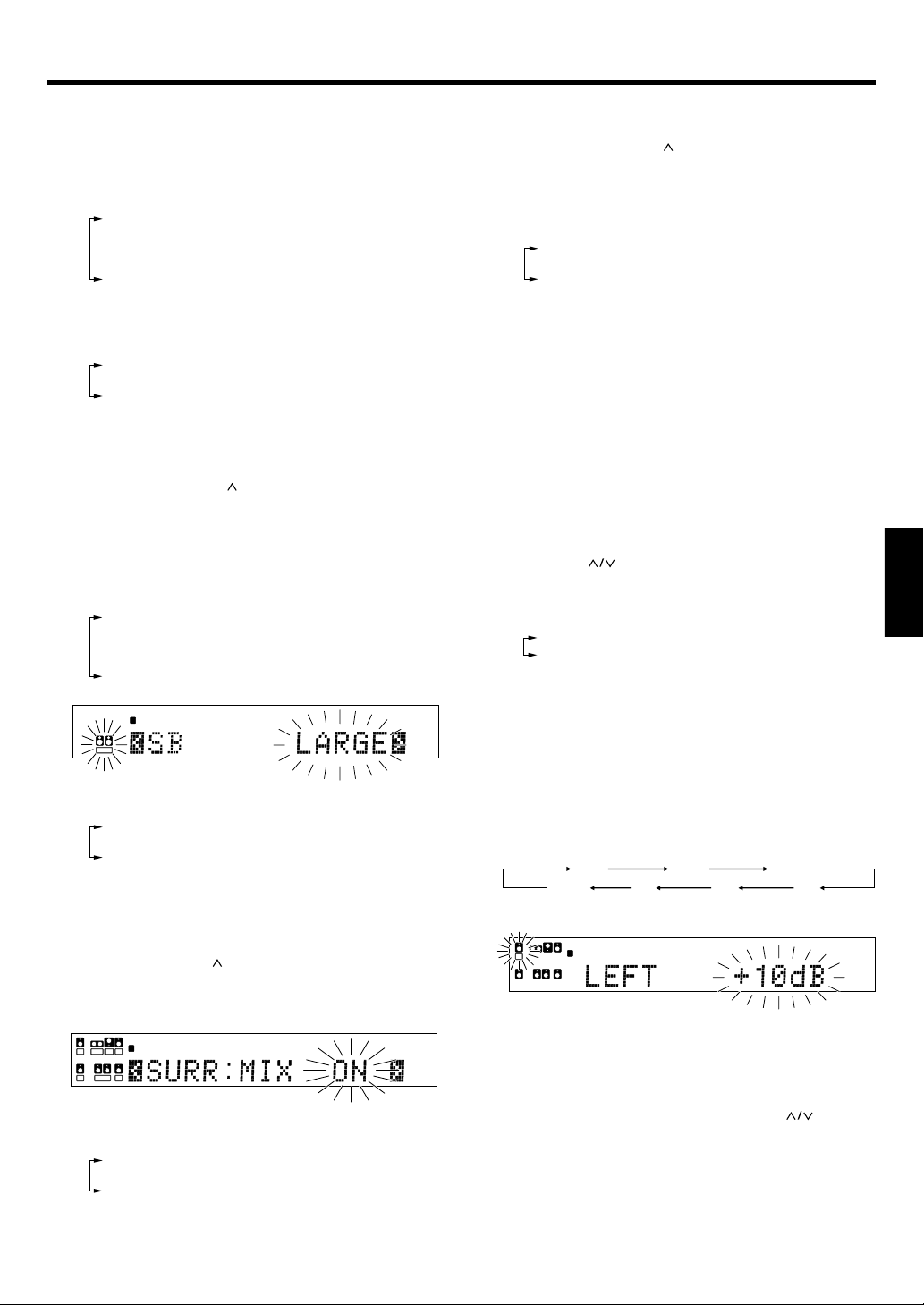

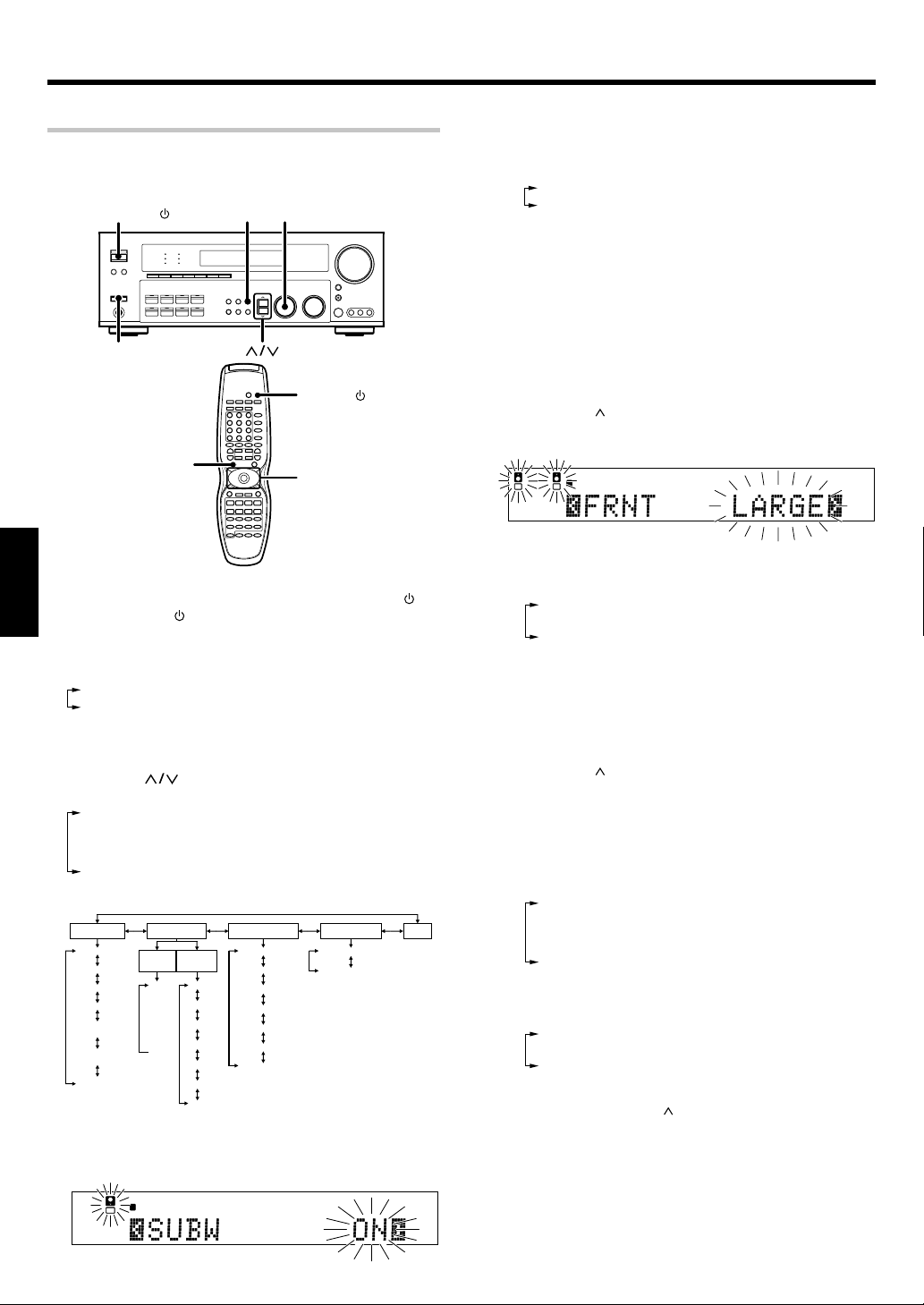

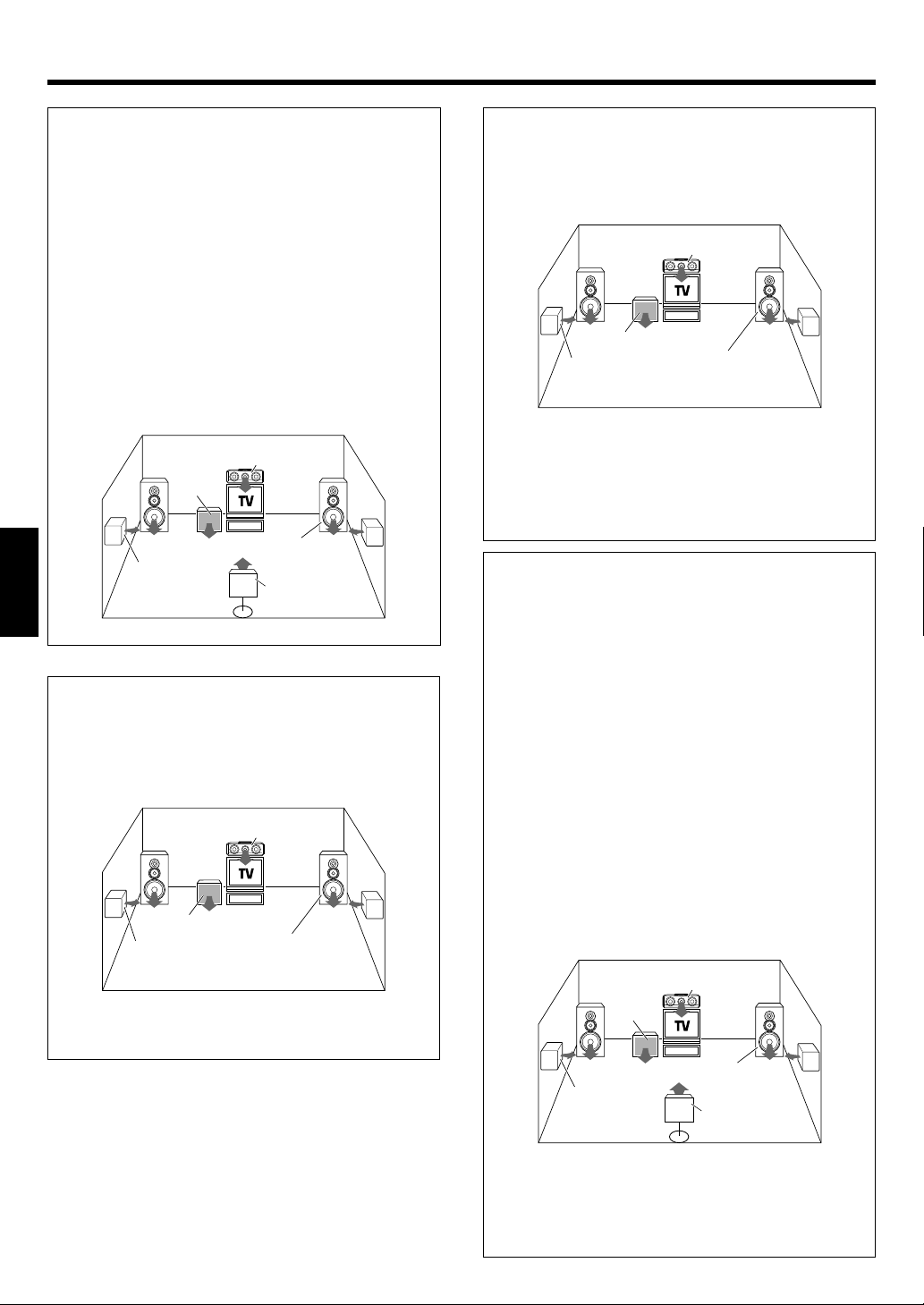

Luidsprekerinstellingen .................................... 18

Normale weergave ..........................................21

Voorbereiding voor weergave ......................... 21

Luisteren naar een component ....................... 21

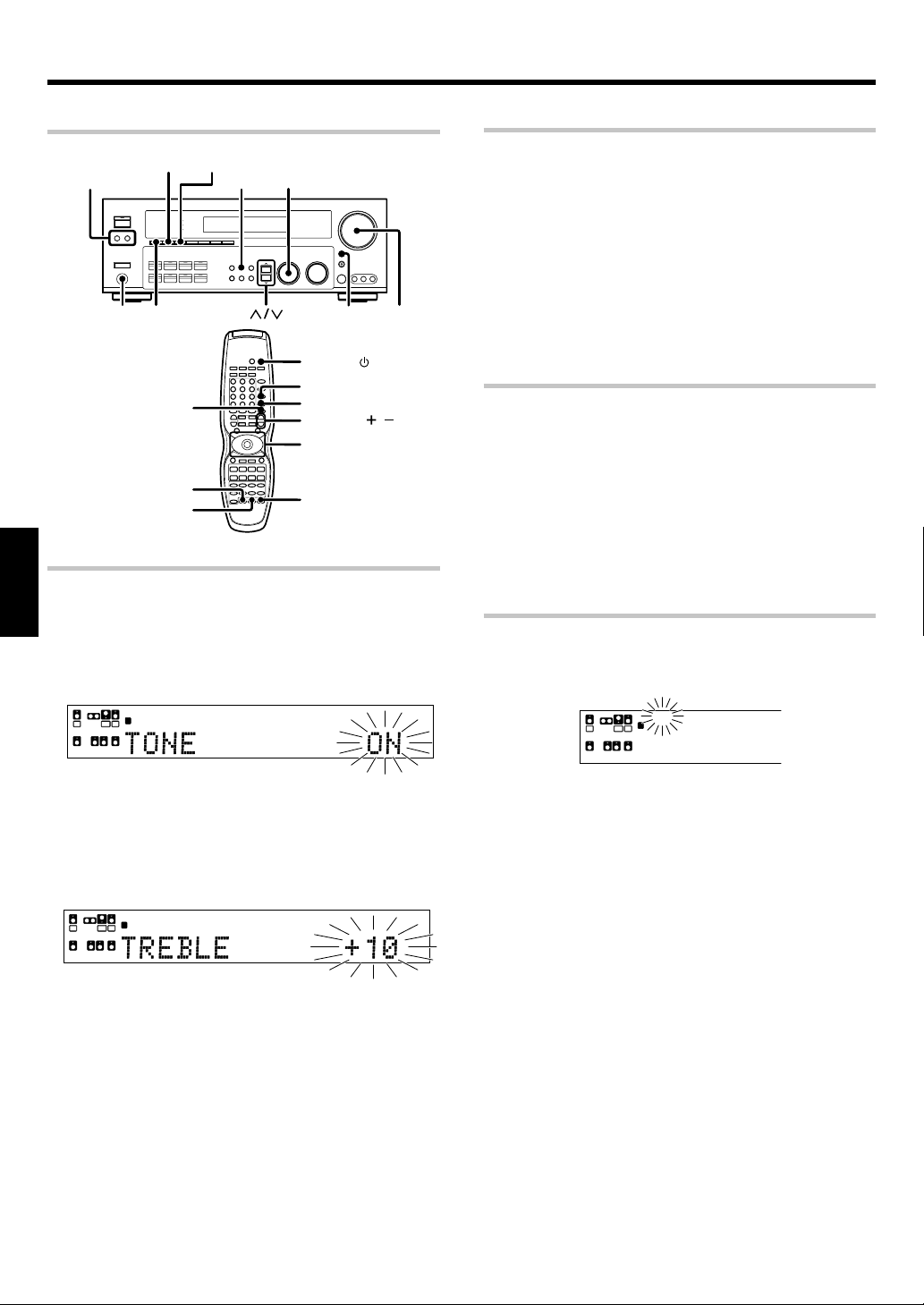

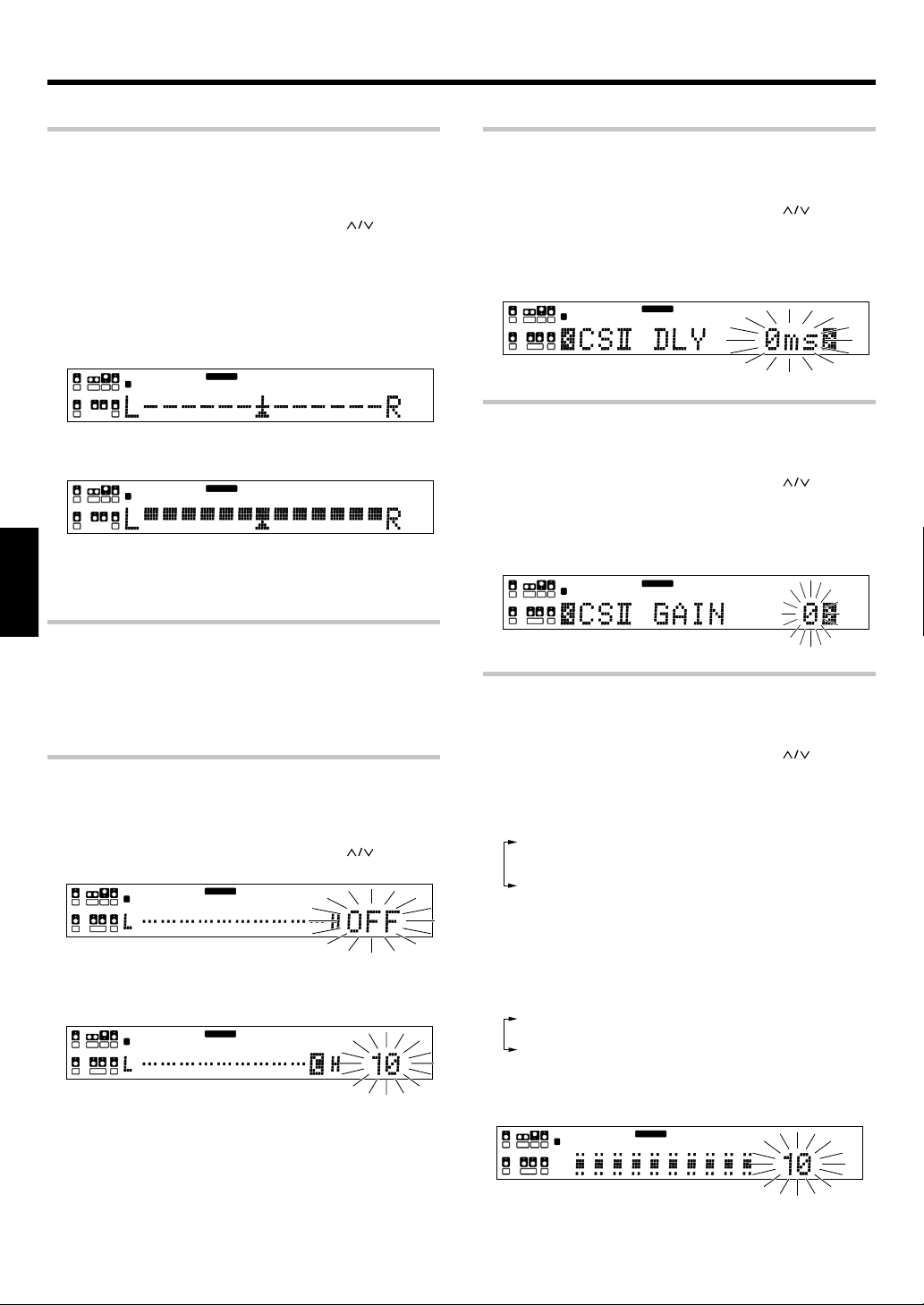

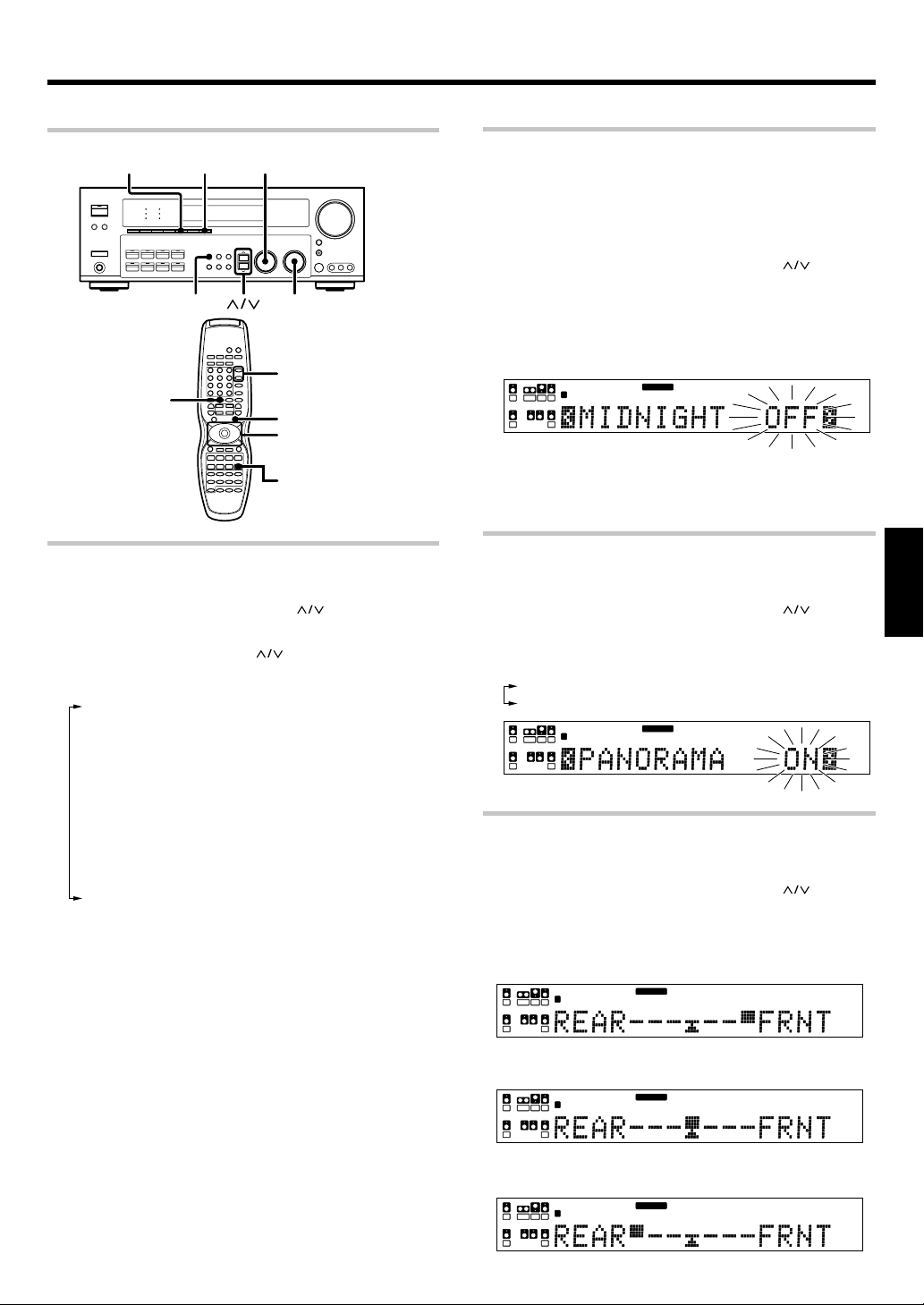

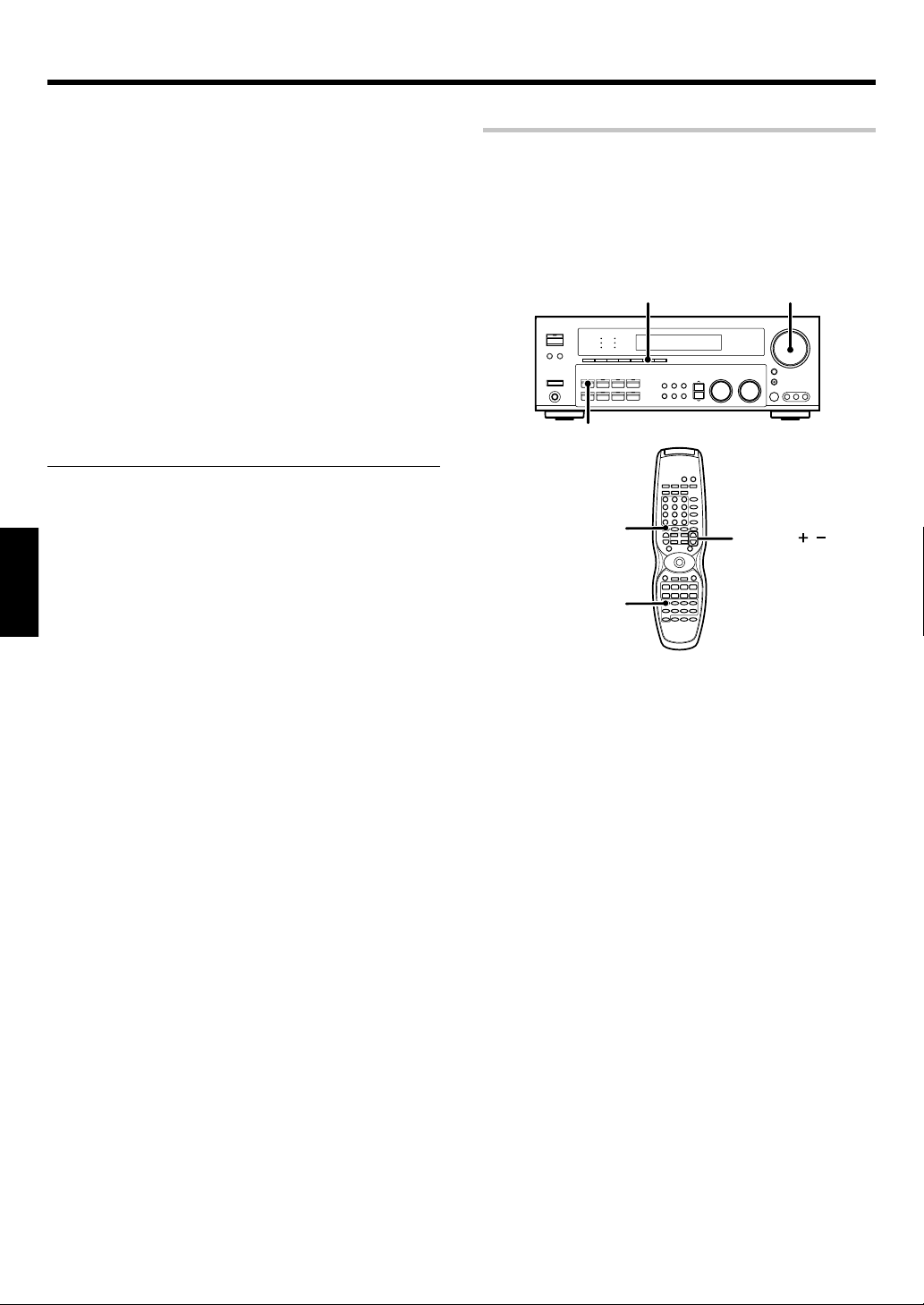

Regelen van het geluid .................................... 22

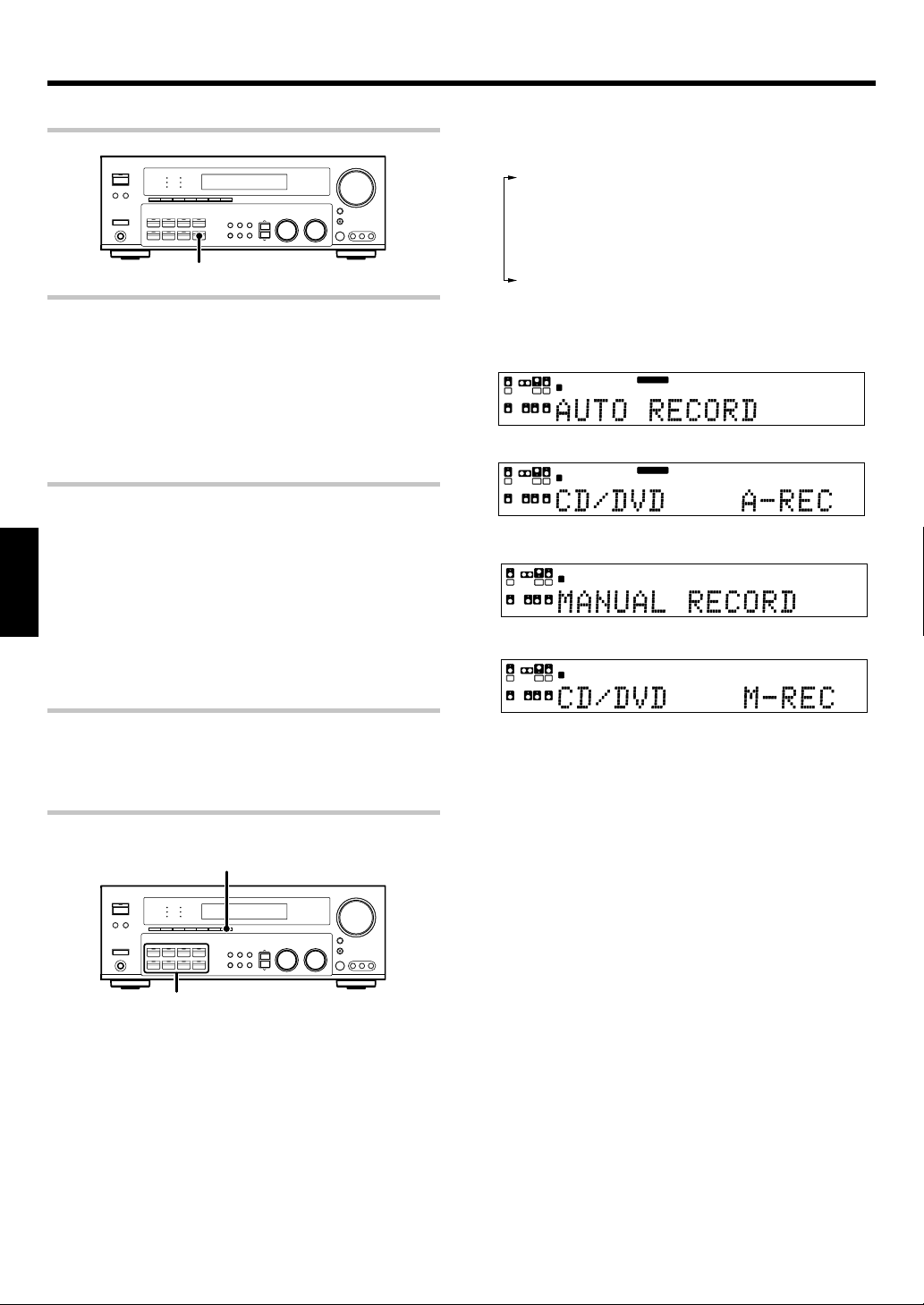

Opname .............................................................. 24

Geluid opnemen (analoge bronnen) ................ 24

Video-opname .................................................. 24

Geluid opnemen (digitale bronnen) ................. 24

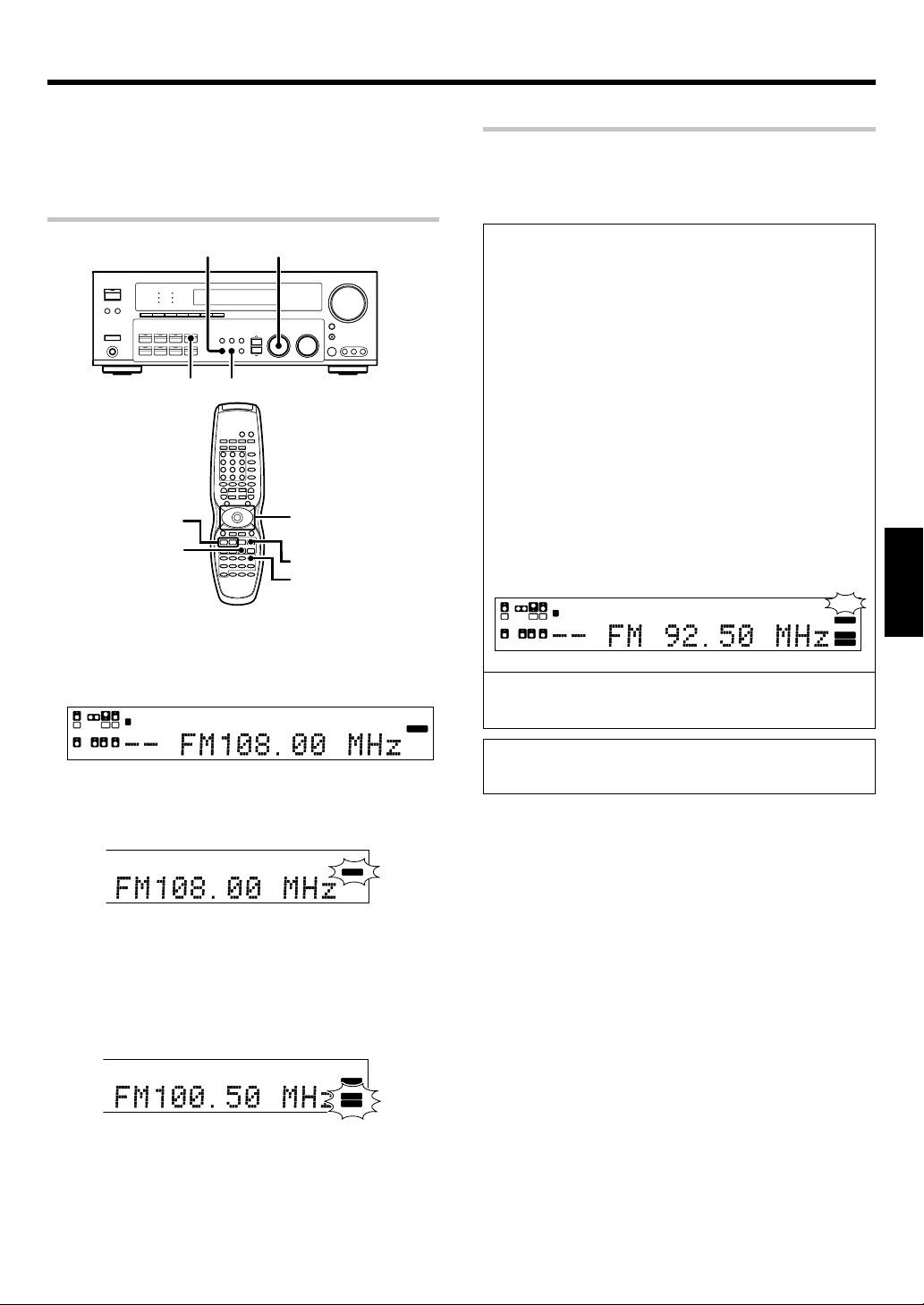

Beluisteren van radio-uitzendingen ............ 25

Afstemmen op (niet-RDS) zenders ................. 25

Gebruik van RDS (Radio Data System) ........... 25

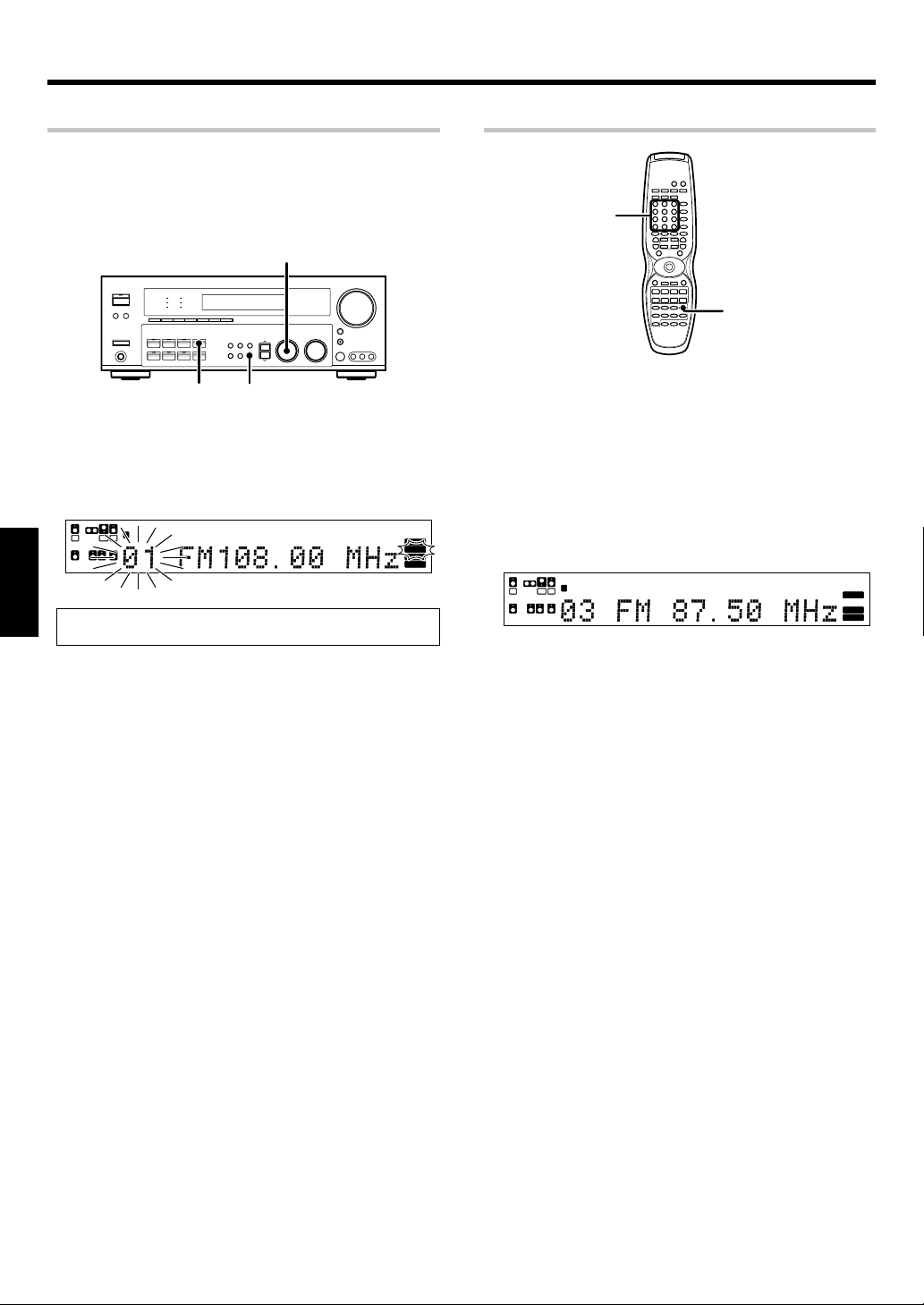

Handmatig voorinstellen van radiozenders ..... 26

Voorinstelzenders ontvangen .......................... 26

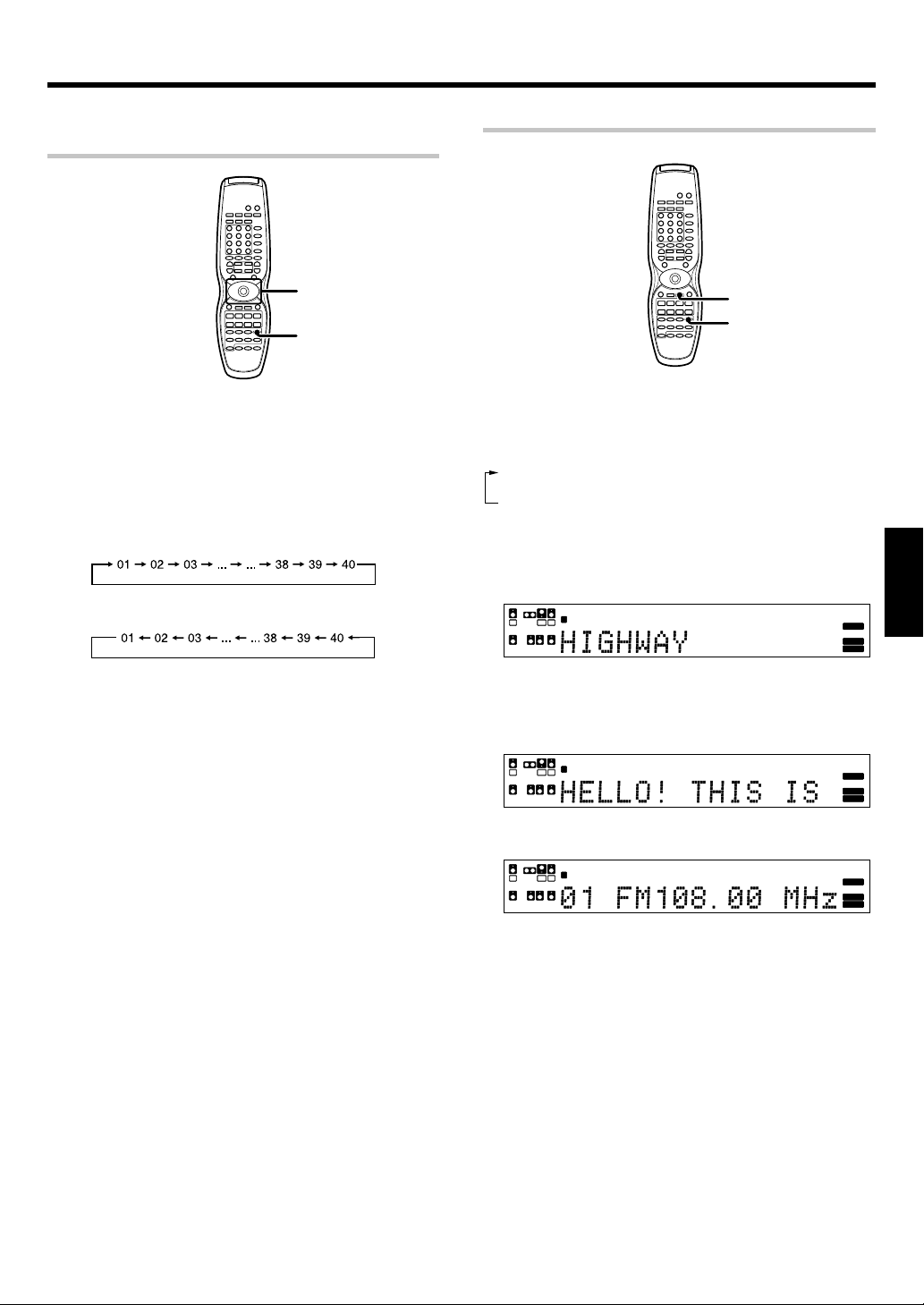

Voorinstelzenders ontvangen in volgorde

(P.CALL) ........................................................... 27

Met de RDS DISP (Uitleesvenster) toets .............

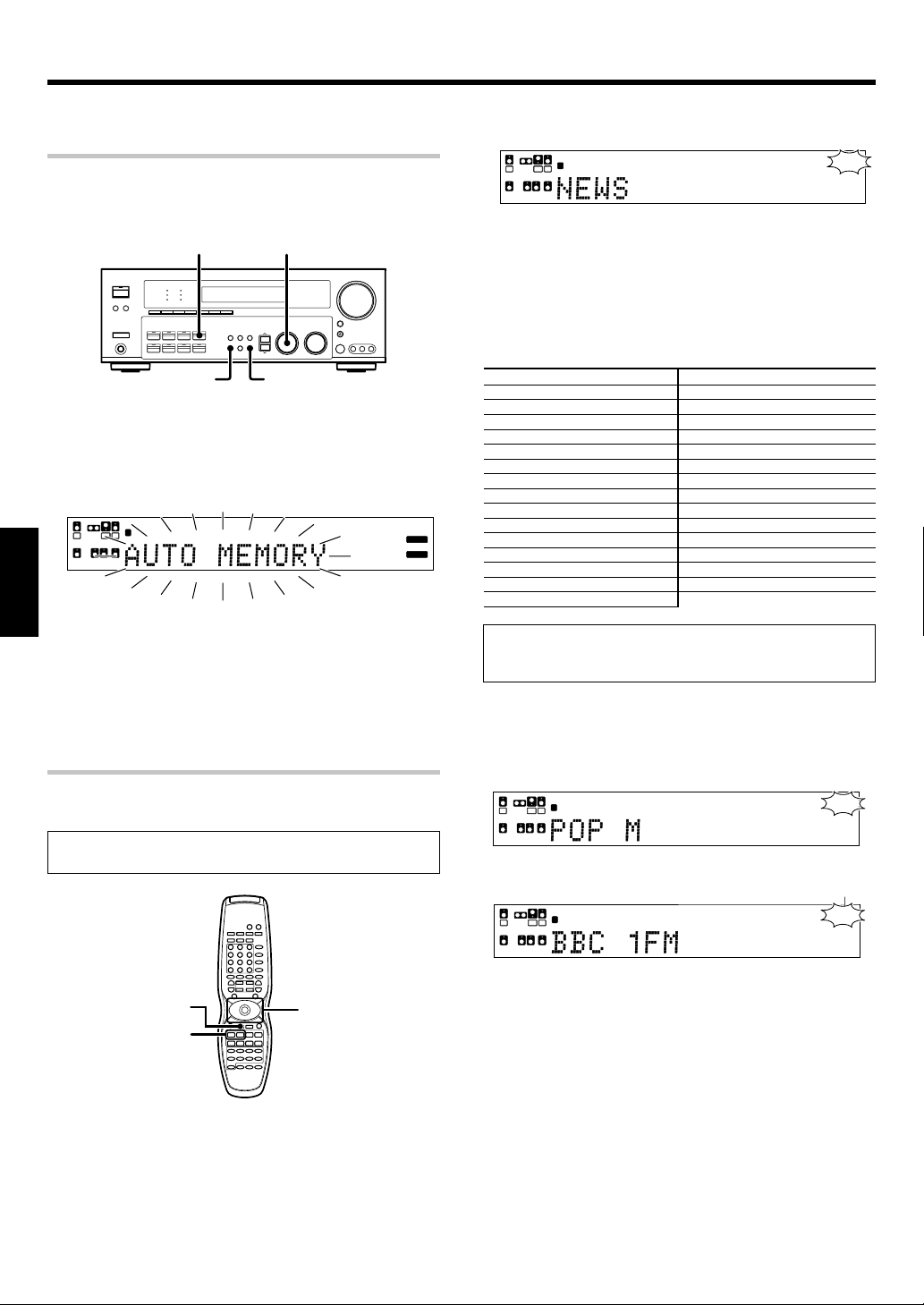

Voorinstellen van RDS zenders

(RDS AUTO MEMORY) ................................... 28

Afstemmen volgens programmatype

(PTY zoeken) .................................................... 28

Geluidseffecten ................................................ 29

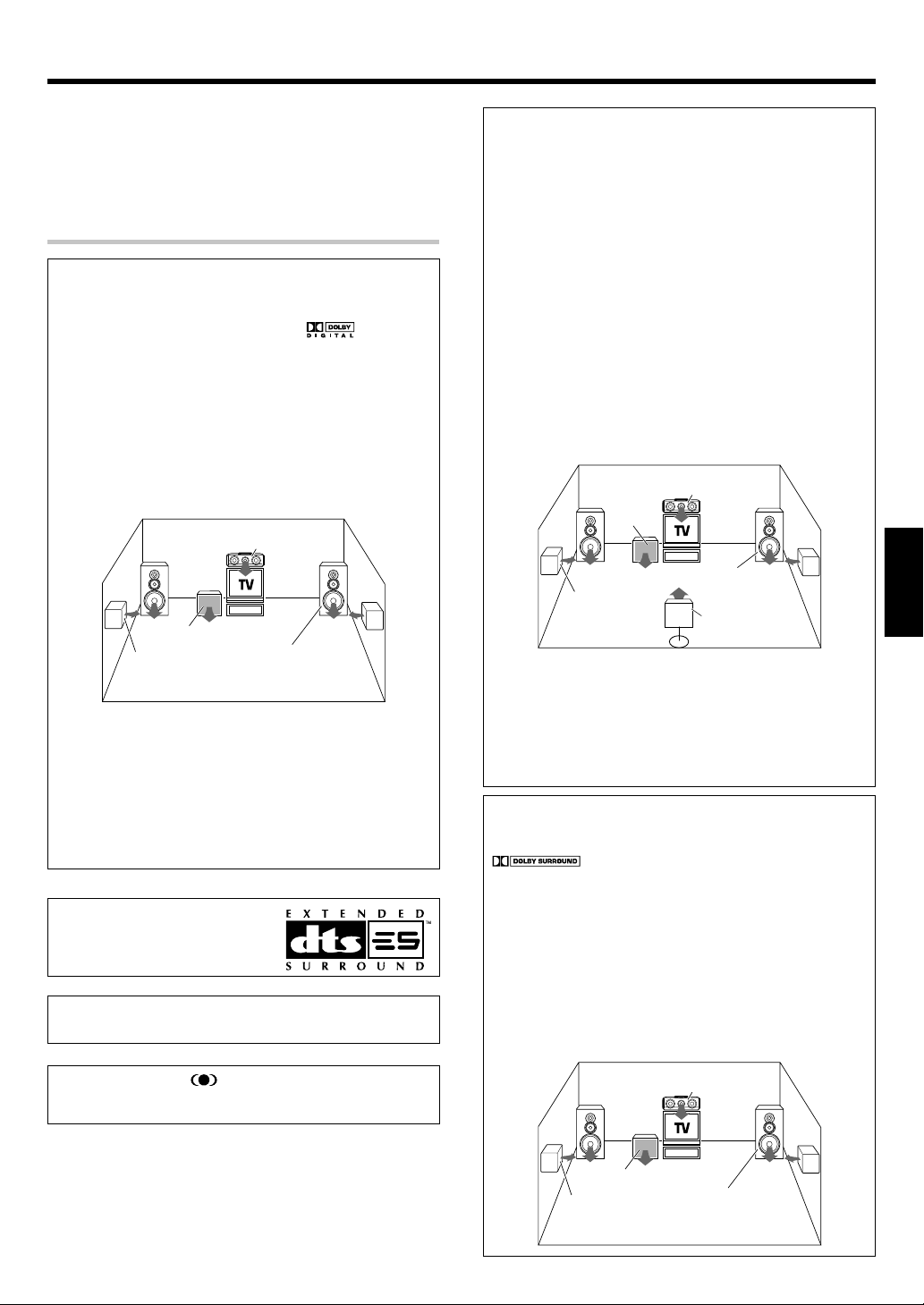

Surroundfuncties ............................................. 29

Surroundweergave .......................................... 31

6-kanaals DVD-weergave ................................. 32

Handige functies .............................................. 33

Afstands-

bediening

Aanvullende

informatie

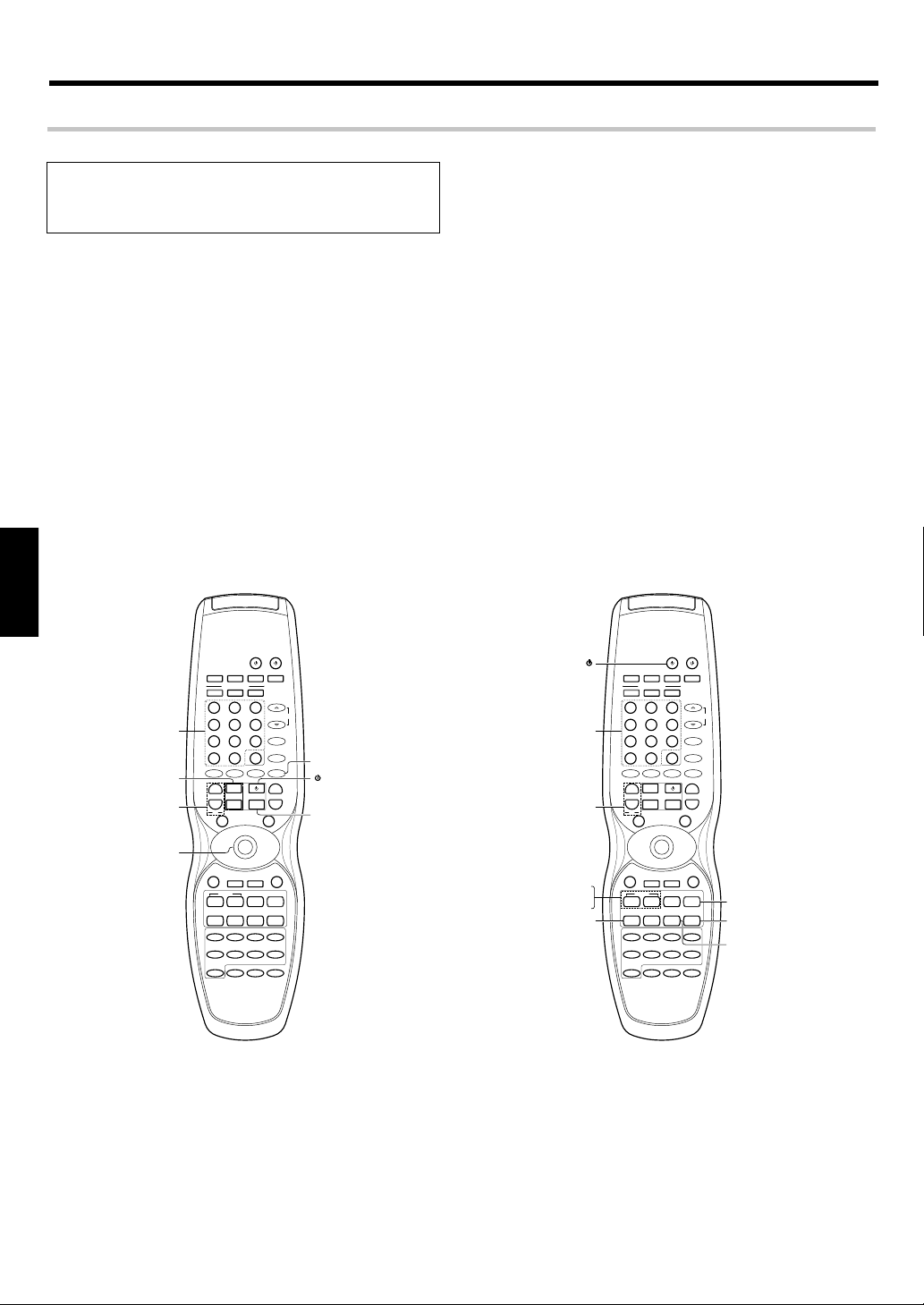

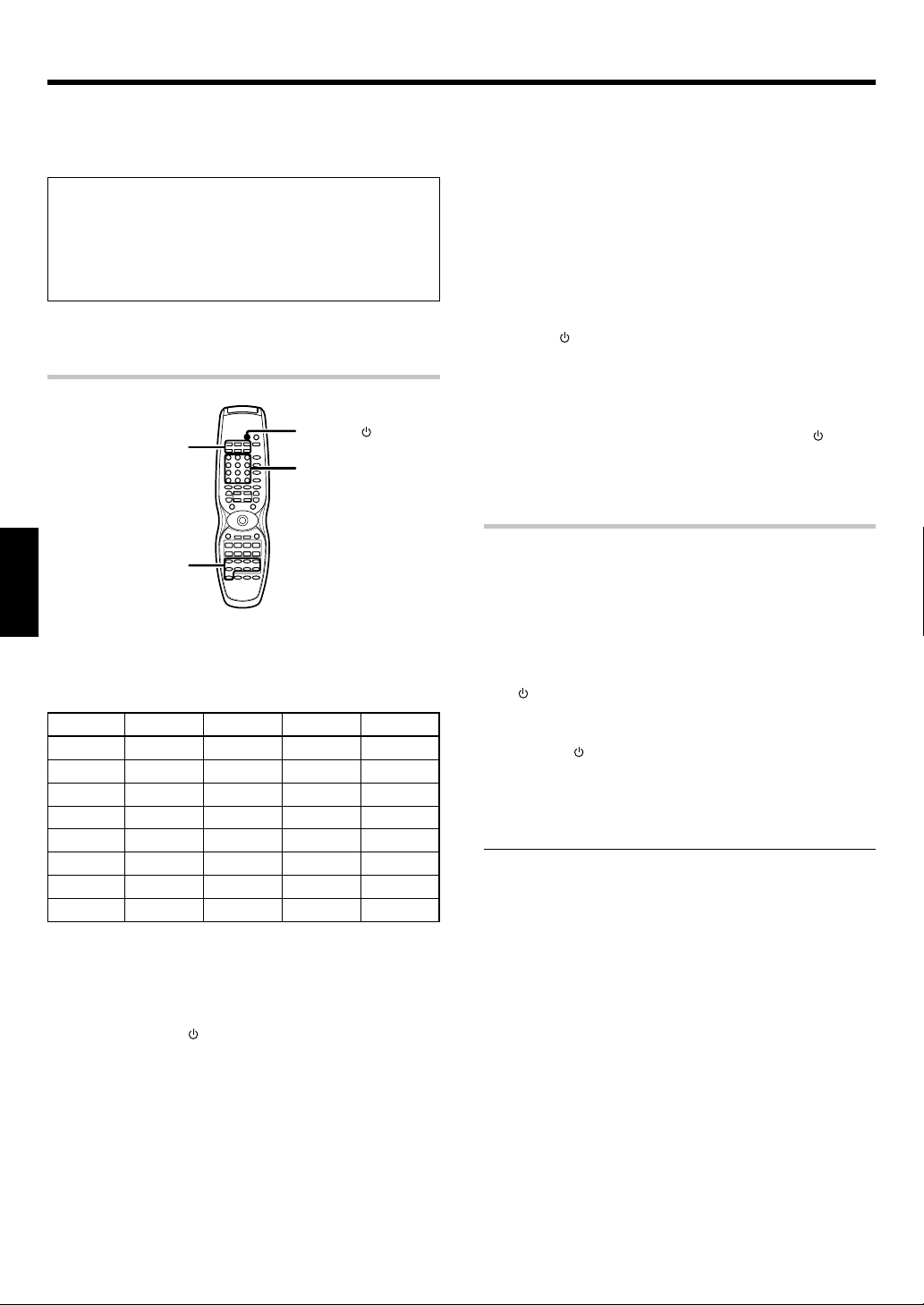

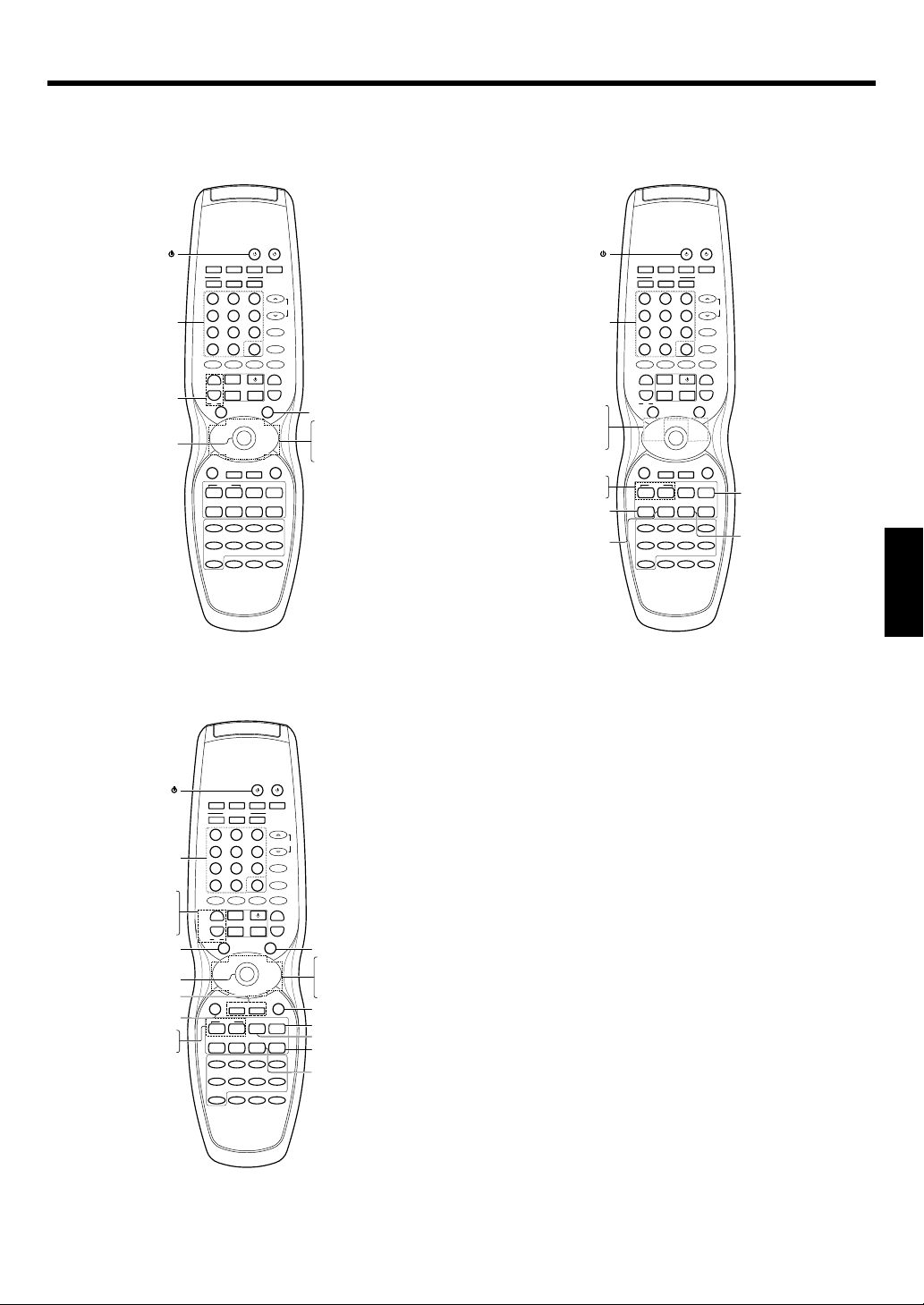

Basishandelingen voor de afstandsbediening van andere componenten

............................................................................. 36

Registreren van instelcodes voor andere

componenten ...................................................36

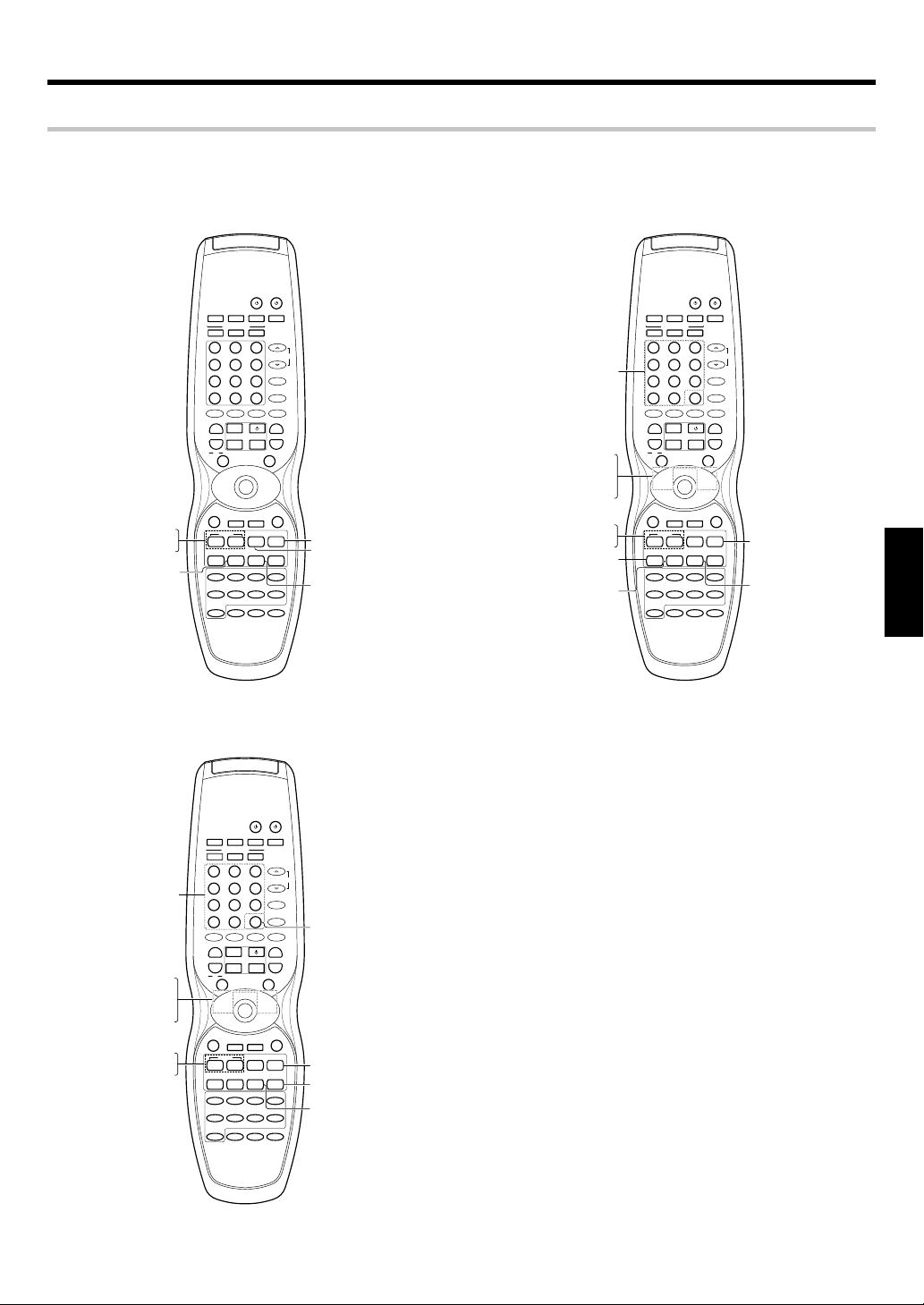

Bediening van andere componenten .............. 37

Tabel met instelcodes ..................................... 38

Bediening van een cassettedeck, CD-speler en

MD recorder ..................................................... 39

Bediening van andere componenten .............. 40

Bij problemen ................................................... 42

Technische gegevens ..................................... 44

NEDERLANDS

Alvorens het apparaat op het stopcontact aan te sluiten

Meer over deze gebruiksaanwijzing

Deze gebruiksaanwijzing bestaat uit vier delen: Voorbereidingen, Bediening, Afstandsbediening en Aanvullende informatie.

Voorbereidingen

Hier wordt beschreven hoe u de audio- en videocomponenten aansluit op de receiver en de surround processor gebruiksklaar maakt. Deze ontvanger werkt met al uw audio- en videocomponenten; met behulp van de instructies kunt u uw systeem moeiteloos installeren.

Bediening

Hier wordt beschreven hoe u de diverse functies van de receiver kunt gebruiken.

Afstandsbediening

Bevat een beknopte handleiding waarin wordt uitgelegd hoe u met de afstandsbediening andere componenten kunt bedienen, en waarin alle afstandsbedieningsfuncties in detail worden beschreven. Eens de juiste codeds voor de diverse componenten zijn vastgelegd, kunt u met de meegeleverde afstandsbediening zowel de receiver als andere AVcomponenten (TV, VCR, DVD-speler, CD-speler, enz.) bedienen.

Aanvullende informatie

Hier vindt u extra informatie zoals “Bij problemen” (verhelpen van storingen) en “Technische gegevens”.

Onderhoud van het toestel

Veeg het voorpaneel of de behuizing indien nodig met een zachte droge doek schoon. Gebruik geen thinner, benzine, alcohol voor het reinigen. Dit soort middelen tast namelijk de behuizing aan.

Meer over contactreinigers

Gebruik geen contact-reiniger daar deze een problemen kan veroorzaken. Pas vooral op met contact-reinigers die olie bevatten daar deze de plastic onderdelen kunnen aantasten.

NEDERLANDS

Geheugenondersteuningsfunctie

De volgende instellingen worden uit het geheugen van het toestel gewist wanneer de stekker gedurende ongeveer 1 dagen uit het stopcontact is getrokken.

• Spanningsfunctie.

• Instellingen van de ingangskeuzeschakelaar.

• Beelduitvoer.

• Luidspreker ON/OFF.

• Volumeniveau.

• BASS, TREBLE, INPUT niveau.

• TONE ON/OFF.

• LOUDNESS ON/OFF.

• Dimmerniveau.

• MD/TAPE instellingen.

• Luisterinstelling.

• Luidsprekerinstellingen.

• SW RE-MIX ON/OFF

• Afstandsinstelling

• Ingangsinstelling.

• Middernachtinstelling.

• PRO LOGIC II-modusinstelling.

• CS II-modusinstelling.

• Golfband.

• Frequentie-instelling.

• Voorinstelzenders.

• Afstemfunctie.

• DSP-modi.

• ACTIVE EQ-modi.

• SPEAKER EQ-modi.

Alvorens het apparaat op het stopcontact aan te sluiten

Speciale kenmerken

Echt huisbioscoopgeluid

Deze receiver is voorzien van diverse surroundfuncties voor een optimale geluidskwaliteit van uw video software. Kies een voor de bron geschikte surroundfunctie, start de weergave en geniet! ª

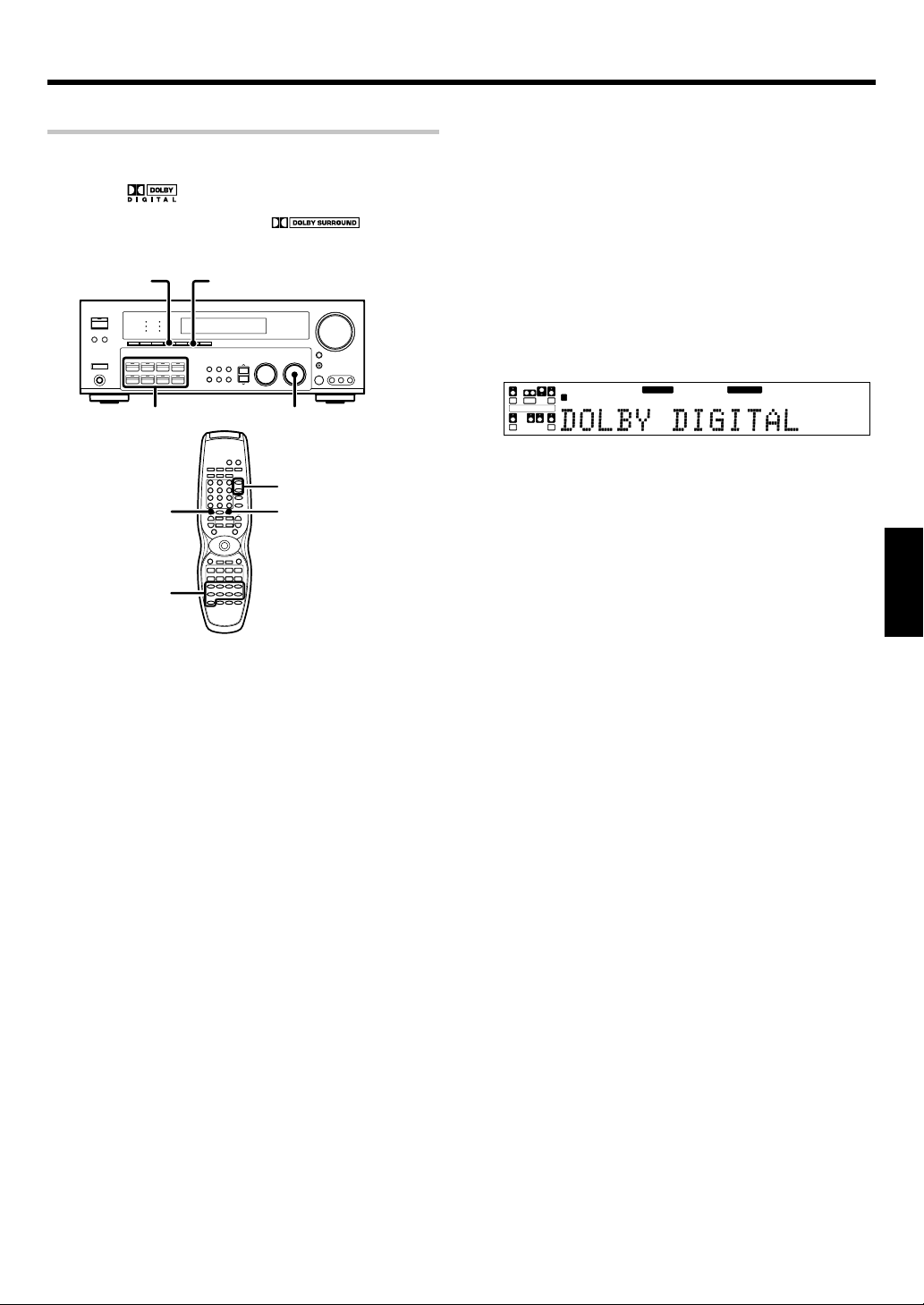

Dolby Digital en Dolby Digital EX

De DOLBY DIGITAL mode laat u genieten van digital surround geluid van software in Dolby Digital formaat. Dolby Digital biedt tot 5.1 kanalen onafhankelijke digitale audio voor een betere geluidskwaliteit en meer présence dan conventionele Dolby Surround. Dolby Digital EX creëert zes uitgangskanalen over de volle bandbreedte op basis van de 5.1 kanaalbronnen. Dit gebeurt met behulp van een matrixdecoder die drie surroundkanalen aanmaakt op basis van de twee kanalen in de oorspronkelijke opname. Voor de beste resultaten moet Dolby Digital EX worden gebruikt met filmtracks die zijn opgenomen met Dolby Digital Surround EX.

Dolby PRO LOGIC

DOLBY PRO LOGIC II is volledig compatibel met zijn voorganger PRO LOGIC maar biedt nog meer voordelen op het gebied van surround sound. Het biedt de mogelijkheid van conventionele stereo of Dolby Surround met een overtuigende “5.1-achtige” klank. PRO LOGIC II biedt speciale mogelijkheden voor het regelen van ruimtelijkheid, dimensionaliteit en frontale geluidsbeeldvorming. PRO LOGIC II produceert indrukwekkend surround geluid met video software voorzien van het merkteken

CD’s. U kunt dus genieten van puur STEREO surround geluid.

DTS-ES

Het DTS-ES (Digital Theater System-Extended Surround) is een 6.1kanaals Discrete Surround formaat dat is uitgebreid tot DTS-ES Discrete 6.1, DTS-Matrix 6.1 en DTS NEO:6. Het is een 6.1-kanaals systeem op basis van 5.1 surround met een extra centraal surroundkanaal binnen surround-links en surround-rechts. DTS-ES is in staat het oorspronkelijk opgenomen geluid te reproduceren dat lijkt op de bioscoopeffecten. In de DTS mode kan het digitale 5.1 of 6.1 ingangssignaal van een DTS CD, LD of DVD disc (met “DTS” opschrift) worden afgespeeld in Digital Surround. Belangrijk: Bij het afspelen van een DTS disc met een CD-, LD- of DVD-speler kan ruis worden geproduceerd door de analoge uitgang. Verbind de digitale uitgang van de speler met de digitale ingang van dit toestel.

en een driedimensionaal geluidseffect met muziek-

Multi-kanaals surroundgeluid (SRS Circle Surround

SRS Circle Surround II™ is een verbetering op zijn voorganger CS-5.1™ en leidde tot het CS-6.1™-systeem, waarmee u realistisch, meerkanaalssurroundsound kunt beluisteren van een stereobron of conventionele surround-gecodeerde videobron. Dankzij uw multi-speakers geniet u reeds van digitaal Dolby-geluid/DTS-meerkanaalsgeluid. Nu kunt u audio-cd's, MD's, Broadcast en thuistheater beluisteren via uw multispeakers. Dankzij SRS Circle Surround II zult u een nieuw soort geluid ontdekken.

)

Nieuwe DSP surround modes

De DSP (Digital Signal Processor) waarmee deze receiver is uitgerust, biedt u keuze uit diverse regelbare geluidsvelden zoals “ARENA”, “JAZZ CLUB”, “THEATER”, “STADIUM” en “DISCO”. Dit werkt met nagenoeg elke bron.

DVD 6-kanaalsingang

Als u beschikt over een DVD-speler met 6-kanaalsuitgang, kunt u met deze receiver genieten van het volle surround-geluidseffect van DVDbronnen die zijn gecodeerd voor meerkanaalsweergave. Aangezien de bronsignalen digitaal zijn en elk kanaal afzonderlijk wordt ingevoerd, is het akoestisch effect van veel hogere kwaliteit dan het effect dat met gebruikelijke surround sound-systemen wordt verkregen.

ACTIVE EQ

ACTIVE EQ produceert in alle omstandigheden een meer dynamisch geluid. U verkrijgt een indrukwekkender geluidseffect wanneer u ACTIVE EQ aanschakelt tijdens Dolby Digital en DTS weergave.

SPEAKER EQ

Met de SPEAKER EQ functie kunt u de eigenschappen van het audio uitgangssignaal van de receiver op de eigenschappen van de luidspreker afstellen. Deze eigenschappen variëren en zijn afhankelijk van het formaat luidspreker dat wordt gebruikt. Wanneer het uitgangssignaal wordt afgesteld wordt er, met name tijdens het afspelen van muziek, een natuurlijker geluid weergegeven. Wanneer u de SPEAKER EQ functie inschakelt kunt u zelfs met kleinere luidsprekers van een natuurlijker en dynamischer geluid genieten.

Universele IR (infrarood) afstandsbediening

De bij deze receiver geleverde afstandsbediening kan behalve voor de receiver zelf ook voor de meeste andere op afstand bedienbare audioen videocomponenten worden gebruikt. Volg gewoon de eenvoudige instelprocedure om de aangesloten componenten te registreren.

RDS (Radio Data System) tuner

Deze receiver heeft een RDS tuner waardoor u verschillende extra handige afstemfuncties kunt gebruiken: RDS Auto Memory waarmee tot 40 RDS zenders die verschillende programma’s uitzenden kunnen worden vastgelegd; Station Name Display waarmee de naam van de huidige zender wordt getoond en PTY Search om af te stemmen op zenders die een bepaald programma uitzenden.

PTY (Program TYpe) zoeken

Stem af op zenders door het type programma op te geven dat u wilt beluisteren.

NEDERLANDS

Benaming en functies van onderdelen

Hoofdeenheid

Luidsprekerindicatoren RDS indicatoren

NEDERLANDS

CR LFE

SL S SB SR

Luidsprekerkeuze-indicatoren Ingangskanaalindicatoren Uitgangskanaalindicatoren

STANDBY

ON/STANDBY

A SPEAKERS B

POWER

-ON –

OFF

PHONES

LOUDNESS

DVD/6CH

Anzeige MUTE

SPEAKER EQ

MUTE

AB CLIP

DSP

SPEAKER EQ

ACTIVE EQ

PHONOCD/DVD

CLIP indicator

DOLBY DIGITAL

DTS

CS II

Indicatoren voor ingangsmodus

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

DSP

TUNER

MD/TAPEVIDEO 3VIDEO 2VIDEO 1

STEREO

AUTO DETECT

INPUT MODE

DIMMER

DTS

MATRIX

DSP MODE

DISCRETE

Uitleesvenster

SETUP

SOUND

TONE

BAND AUTO

MEMORY

Indicatoren voor luistermodus

DOLBY DIGITAL

STEREO

PRO LOGIC

LOUDNESS

Display voor frequentie, ingangsbron, voorinstelzender, surroundfunctie

MULTI CONTROL LISTEN MODE

NEO:6

CS II

RDS PTY

AUTO MEMORY STEREO

TUNED

DOWN

S VIDEO

AUTO indicator MEMORY indicator

STEREO indicator

TUNED indicator

VOLUME CONTROL

MUTE

AV AUX

VIDEO

L-AUDIO-R

1 POWER ON/OFF toets *

Om kunt u de stroom in- en uit schakelen (ON/OFF).

2 ON/STANDBY

toets *

Om kunt u het apparaat aanzetten of in wachtstand (ON/STANDBY) zetten wanneer POWER aanstaat (ON).

STANDBY indicator

3 A SPEAKERS B toetsen ¡

Om de A/B luidsprekers aan en uit te schakelen.

4 LOUDNESS toets ™

Om de status van LOUDNESS te kiezen.

5 SPEAKER EQ toets ™

Om de status van SPEAKER EQ te kiezen.

6 Surround indicatoren

DSP indicator ⁄

Licht op met de receiver in de DSP-modi.

SPEAKER EQ indicator £

Licht op met de receiver in de SPEAKER EQmodi.

ACTIVE EQ indicator £

Licht op met de receiver in de ACTIVE EQmodi.

DOLBY DIGITAL indicator ⁄

Licht op met de receiver in de Dolby Digitalmodi.

DTS indicator ⁄

Licht op met de receiver in de DTS-modi.

CS II indicator ⁄

Licht op met de receiver in de CIRCLE SURROUND II -modi.

7 ACTIVE EQ toets ™

Om de status van ACTIVE EQ te kiezen.

8 DSP toets ⁄

Om kunt u een van de DSP-modi selecteren.

9 STEREO toets ‹

Gebruiken om de STEREO luistermode af te stellen.

0 INPUT MODE toets 8

Om tussen volledig automatishe, digitale en analoge ingangen te schakelen.

! DIMMER toets

Om REC MODE te kiezen. ¢ Om de helderheid van het uitleesvenster te regelen. ﬁ

@ VOLUME CONTROL knop ¡ # MUTE toets ™

Om het geluid tijdelijk af te zetten.

$ PHONES aansluiting £

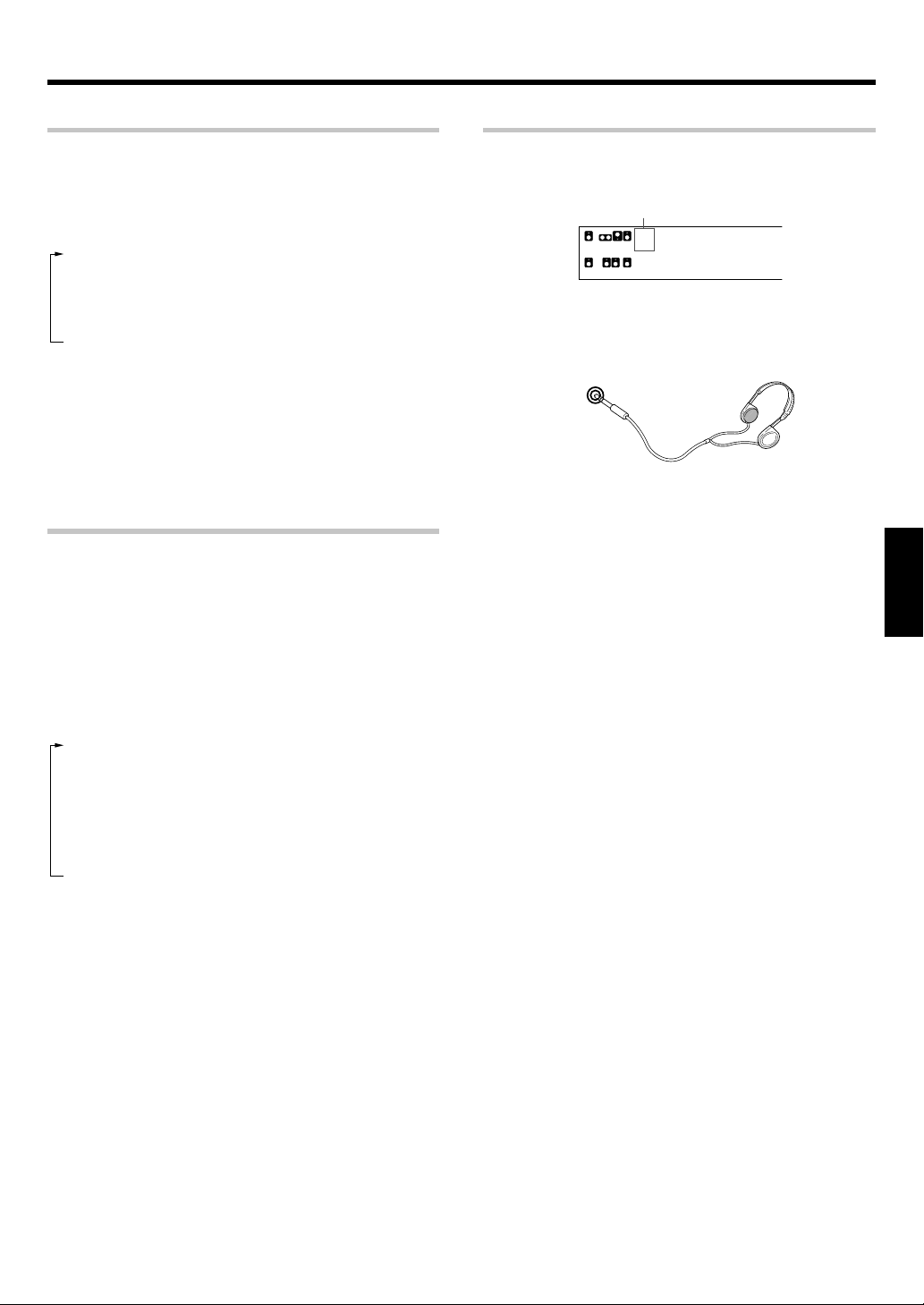

Om te luisteren met een hoofdtelefoon.

% Toetsen voor ingangsselectie ¡

(DVD/6CH, CD/DVD, PHONO, TUNER, VIDEO 1, VIDEO 2, VIDEO 3, MD/TAPE)

Om de ingangsbron te kiezen.

^ SOUND toets ‹

Om geluidskwaliteit en geluidseffecten te regelen.

Standbyfunctie

Met de standby-indicator opgelicht wordt er nog een kleine hoeveelheid spanning door het toestel verbruikt om bijvoorbeeld het geheugen te ondersteunen. We noemen dit de standbyfunctie. Het toestel kan met de afstandsbediening worden ingeschakeld wanneer de standbyfunctie is geaktiveerd.

& BAND toets ∞

Om de golfband te kiezen.

* AUTO toets ∞

Om automatische of handmatige tuning te selecteren.

( TONE toets ™

Om kunt u de status van TONE wijzigen.

) MEMORY toets §

Om kunt u radiozenders op slaan in het geheugen met voorinstellingen en Auto Memory starten.

¡ SETUP toets *

Om kunnen de luidsprekerinstellingen e.d. worden verricht.

™

toetsen *

Om kunt u de instellingen voor de functies SOUND, SETUP en PRESET CHANNEL aanpassen.

£ MULTI CONTROL knop *

Voor het verrichten van diverse instellingen.

¢ LISTEN MODE knop ⁄

Om de luisterfunctie te kiezen.

∞ AV AUX (S VIDEO, VIDEO, L-AUDIO-R)

aansluitingen ^

§ AV AUX toets ^

Om kunt u de ingang naar AV AUX wijzigen.

Stromversorgung über POWER ON/OFF-Taste

Die Stromversorgung zum Gerät wird beim Abschalten des Schalters (auf OFF) nicht gänzlich unterbrochen.

Benaming en functies van onderdelen

Afstandsbediening

Deze afstandsbediening werkt niet alleen met Kenwood producten maar ook apparatuur van andere merken wanneer de juiste codes zijn ingesteld.

^ & *

(

) ¡

™ £ ¢

∞

•

Indien de namen van de functietoetsen

op de receiver en de afstandsbediening verschillen, staat de naam van de toets

⁄

op de afstandsbediening in deze gebruiksaanwijzing tussen haakjes

vermeld.

4 5

6 7

0 ! @ #

SOURCE

DVD

CBL/SAT

REMOTE MODE

VCRCDTV

OTHERS

+10

DVD

OSD RETURN

INPUT SEL

DISC SEL

DVD/6CH CD/DVD

VIDEO 1 VIDEO 2

AV AUX

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

VOL.

1¡ 2 6

INPUT

SEL

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

PAGE DOWN

PAG E UP

RDS DISP

PTY

TUNING

FLIP BAND

A/B AUTO

DISC SKIP

PHONO

VIDEO 3

INPUT SELECTOR

LOUDNESS

TONE

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

MUTE

VOLUME

P.CALL /UP

DIMMER

TUNER

MD/TAPE

BASS BOOST

NEDERLANDS

1 REMOTE MODE toetsen (DVD, CD, CBL/

SAT, VCR, TV, OTHERS) ﬂ

Hiermee kunt u de geregistreerde componenten bij de toepasselijke ingang selecteren.

2 Cijfertoetsen ﬂ

Deze toetsen hebben dezelfde functie als de cijfertoetsen op de originele afstandsbediening van de component.

3 INPUT MODE toets 8

Om tussen volledig automatishe, digitale en analoge ingangen te schakelen.

4 STEREO toets ‹

Gebruiken om de STEREO luistermode af te stellen.

5 CH +/- toetsen

Om het kanaal te kiezen.

¢ DVD 4 toetsen

Voor de DVD-speler werken deze toetsen als springtoetsen.

6 TV CONTROL toetsen

Voor gebruik met TV.

7 TOP MENU toets

DVD-component bedienen.

SET UP toets *

Om kunnen de luidsprekerinstellingen e.d. worden verricht.

8 Joystick

ENTER

Om andere componenten te bedienen.

MULTI CONTROL 5/∞ *

Voor het verrichten van diverse instellingen. Gebruiken om automatische of handmatige tuning te selecteren.

P.CALL 4/DOWN2 en P.CALL/UP ¢ 3

Selectiewijzigingen uitvoeren tijdens SOUND, SET UP en PRESET kanaalfuncties.

9 PTY toets •

Voor PTY zoeken.

PAGE DOWN toets

DVD-component bedienen.

RDS DISP toets ¶

Om RDS-uitzendingen te ontvangen.

PAGE UP toets

DVD-component bedienen.

0 OSD toets

DVD-component bedienen.

! TUNING 1/¡ toetsen

Hiermee kunt u de tunermodus instellen. Wanneer CD, MD of TAPE is gekozen als ingangsbron, werken deze toetsen als zoektoetsen.

@ DISC SKIP toets

Wanneer de CD als ingangsbron is gekozen, werkt deze toets als disc-overslaantoets voor de multi-CD-speler.

A/B toets

Wanneer TAPE als ingangsbron is gekozen, is dit (A en B) van een dubbel cassettedeck.

# DISC SEL toets

Om andere componenten te bedienen.

INPUT SEL toets

Om andere componenten te bedienen.

$ INPUT SELECTOR toetsen (DVD/6CH, CD/

DVD, PHONO, TUNER, VIDEO 1, VIDEO 2, VIDEO 3, MD/TAPE, AV AUX).

Om de ingangsbron te kiezen. ¡

% LOUDNESS toets ™

Om de status van LOUDNESS te kiezen.

^ SOURCE

Hiermee kunt u de andere componenten inen uitschakelen (ON/OFF).

& POWER

Hiermee kunt u de ontvanger aan- of uitzetten (ON/OFF) wanneer hij in gebruik is.

* RECEIVER toets

Om de receiver weer te bedienen.

( LISTEN MODE %/ﬁ toetsen ⁄

Om de luisterfunctie te kiezen.

) ACTIVE EQ toets ™

Om de status van ACTIVE EQ te kiezen.

¡ SPEAKER EQ toets ™

Om de status van SPEAKER EQ te kiezen.

™ DSP MODE toets ⁄

Om kunt u een van de DSP-modi selecteren.

toets

toets *

£ Taste MUTE ™

Om het geluid tijdelijk af te zetten.

¢ VOLUME +/- toetsen ¡

Om het volume van de receiver te regelen.

∞ MENU toets

Om andere componenten te bedienen.

SOUND toets ‹

Om geluidskwaliteit en geluidseffecten te regelen.

§ RETURN toets

Om andere componenten te bedienen.

¶ 2 toets

Om andere componenten te bedienen.

FLIP toets

Om andere componenten te bedienen.

• 3/8 toets

Wanneer CD is gekozen als ingangsbron, werkt deze toets als weergave/pauze-toets. Wanneer MD of TAPE is gekozen als ingangsbron, werkt deze toets als weergavetoets.

BAND toets ∞

Om de golfband te kiezen.

ª 7 toets

Wanneer CD, MD of TAPE is gekozen als ingangsbron, werkt deze toets als stoptoets.

AUTO toets ∞

Om automatische of handmatige tuning te selecteren.

º DIMMER toets ﬁ

Om de helderheid van het uitleesvenster te regelen.

8 toets

Om andere componenten te bedienen.

⁄ BASS BOOST toets ™

Om de lage tonen maximaal te versterken.

¤ TONE toets ™

Hiermee kunt u de status van TONE wijzigen.

Opstellen van het systeem

Verricht de aansluitingen zoals op de volgende pagina’s staat afgebeeld. Raadpleeg bij het aansluiten van componenten ook de meegeleverde gebruiksaanwijzingen van die componenten. Steek de stekker pas in het stopcontact nadat alle aansluitingen zijn verricht.

Opmerkingen

Sluit alle snoeren stevig aan. Bij een los contact zal er mogelijk geen of

1. een gestoorde weergave zijn.

2. Trek altijd de stekker uit het stopcontact alvorens een ander snoer aan of los te koppelen. Het aan- of loskoppelen van aansluitingen met de stekker in het stopcontact, kan de werking van het toestel verstoren of het zelfs beschadigen.

3.Sluit geen netsnoeren aan van componenten waarvan het stroomverbruik hoger ligt dan de waarde die bij de voedingsuitgang achteraan op het toestel is aangegeven.

Analoge aansluitingen

Audio-aansluitingen worden verricht met RCA-kabels. Deze kabels zetten stereo audiosignalen om in “analoge” vorm. Dit betekent dat het audiosignaal overeenkomt met tweekanaalsaudio. Deze kabels hebben meestal 2 stekkers aan elk uiteinde – een rode voor het rechterkanaal en een witte voor het linkerkanaal. Ze worden meestal bij de bronapparatuur geleverd of zijn verkrijgbaar in de elektrohandel.

Onjuist functioneren van de microcomputer

Indien de receiver niet functioneert of de aanduidingen op het display niet juist zijn maar alle aansluitingen wel op de juiste wijze zijn gemaakt, moet u de microcomputer terugstellen. Zie hiervoor “Bij problemen”.

NEDERLANDS

LET OP

Let er op dat u de volgende instructies opvolgt, zo niet, dan kan de ventilatie geblokkeerd raken hetgeen schade of brandgevaar kan veroorzaken.

÷ Zet geen voorwerpen die de warmteuitstraling kunnen belemmeren

op het apparaat.

÷ Laat ruimte rond het apparaat (gemeten van de grootste

buitenafmetingen inclusief de uitsteeksels), gelijk aan of groter dan, zoals hieronder aangegeven.

Bovenkant: 50 cm Zijkant: 10 cm Achterkant: 10 cm

Ingangsinstellingen

CD/DVD, VIDEO 2, VIDEO 3 en DVD/6CH ingangen omvatten aansluitingen voor digitale en analoge audio-ingangssignalen.

De oorspronkelijke fabrieksinstellingen voor het afspelen van audiosignalen voor CD/DVD, DVD/6CH, VIDEO 2 en VIDEO 3 zijn geheel automatisch.

Om de analoge ingang te kiezen voor weergave (wanneer u bijvoorbeeld een videorecorder hebt aangesloten op VIDEO2 of VIDEO3), moet u de betreffende ingang op analoog zetten. Na het aansluiten en aanschakelen van de receiver, volgt u de onderstaande procedure.

INPUT MODE

Ingangsselectietoetsen

1 Gebruik de ingangsselectie toetsen om CD/DVD, VIDEO 2,

VIDEO 3 of DVD/6CH te kiezen.

2 Druk op de INPUT MODE toets.

Bij elke druk op de toets verandert de instelling als volgt:

In DTS weergavestand

1 FULL-AUTO (digitale ingang, analoge ingang) 2 DIGITAL-MANUAL (digitale ingang)

In CD/DVD, VIDEO 2, VIDEO 3, DVD/6CH weergavestand

1 FULL-AUTO (digitale ingang, analoge ingang) 2 DIGITAL-MANUAL (digitale ingang) 3 6CH INPUT (DVD/6CH ingang) 4 ANALOG (analoge ingang)

Digitale ingang:

Kies deze instelling om digitale signalen van een DVD-, CD- of LDspeler weer te geven.

Analoge ingang:

Kies deze instelling om analoge signalen van een cassettedeck, videorecorder of platenspeler weer te geven.

Automatische bespeuring:

In de modus “FULL AUTO“ (AUTO DETECT-indicator lichten op) detecteert de ontvanger de digitale of analoge ingangssignalen automatisch. Tijdens de selectie van de ingangsmodus krijgt het digitale signaal prioriteit. De ontvanger selecteert de ingangsmodus en de luisterstand automatisch tijdens de weergave op basis van het ingangssignaal (Dolby Digital, PCM, DTS ) en de luidsprekerinstelling. De indicator voor OPTICAL en COAXIAL op de display licht op wanneer er een digitaal signaal bespeurd wordt. Als het ingangssignaal analoog is, licht de indicator ANALOG op. Om de receiver in de geselecteerde luisterstand te houden, kiest u de “DIGITAL MANUAL” met de INPUT MODE toets. Zelfs wanneer deze instelling is gekozen, kan de luisterstand soms automatisch worden geselecteerd op basis van een Dolby Digital bronsignaal, afhankelijk van de combinatie van luisterstand en bronsignaal. Indien de INPUT MODE toets snel wordt ingedrukt, kan er geen geluid hoorbaar zijn. Druk nogmaals op de toets INPUT MODE.

Opstellen van het systeem

Aansluiten van audiocomponenten

SYSTEM CONTROL aansluitingen &

Voedingsuitgangen

U. K.

Europa

Naar een stopcontact

GND

IN IN

PHONO

REC OUT PLAY IN

CD/DVD MD/TAPE

OUT

NEDERLANDS

Cassettedeck of MD recorder

CD- of DVD-speler

OUT

Platenspeler

Platenspelers met Moving Coil (MC) cartridge kunnen niet rechtstreeks op de receiver worden aangesloten. Hiervoor dient een andere voorversterker te worden aangesloten.

Opstellen van het systeem

Aansluiten van videocomponenten

NEDERLANDS

OUT

VIDEOINVIDEO

VIDEO

S Video-aansluitingen

S VIDEO

VIDEO

OUT

VIDEO

DVD

S VIDEO

VIDEO

MONITOR

OUT

S VIDEO

VIDEO

S VIDEO

VIDEO

S VIDEO

MONITOR

DVD

VIDEO 1 VIDEO 2 VIDEO 3

OUT

PLAY INPLAY INPLAY INREC OUT

Betreffende de S VIDEOaansluitingen

S VIDEO

Gebruik de S VIDEOaansluitingen voor componenten met S VIDEO IN/OUT-aansluitingen.

Als u videocomponenten

•

aansluit op S VIDEO moet u de S VIDEO aansluitingen gebruiken om uw monitor en video-opnamecomponenten aan te sluiten.

Monitor TV

Video IN/OUT

VIDEO IN

Video-ingangen (Geel RCA-snoer)

Videodeck

OUT

IN Video-ingangen en -uitgangen (Gele RCA-snoeren)

OUT OUT

OUT

DVD-speler of LD-speler

OUT Audioingangen en uitgangen

OUT

Een videocomponent met digitale audio-uitgangen moet worden aangesloten op VIDEO 2 en VIDEO 3.

Audio IN/OUT

Opstellen van het systeem

Digitale aansluitingen

Digital in-aansluitingen kunnen DTS, Dolby Digital of PCM signalen verwerken. Sluit componenten aan die digitale signalen van DTS, Dolby Digital, of standaard PCM (CD) formaat kunnen verwerken. Wanneer u digitale componenten op de receiver aansluit, moet u het hoofdstuk “Ingangsinstellingen” aandachtig lezen. 8

COAXIAL OPTICAL OPTICAL

VIDEO

DVD/

6CH

COAXIAL DIGITAL OUT (AUDIO)

RF digitale demodulator (DEM-9991D) (apart verkrijgbaar)

DIGITAL IN

VIDEO 3CD/DVD

Optische vezelkabel

OPTICAL DIGITAL OUT (AUDIO)

CD- of DVD-speler

NEDERLANDS

OPTICAL DIGITAL OUT (AUDIO)

Optische vezelkabel

Component met DTS, Dolby Digital of PCM OPTICAL DIGITAL OUT

Verbind de videosignalen en analoge audiosignalen met VIDEO 3. (Zie “Aansluiten van videocomponenten”.)

COAXIAL DIGITAL OUT (AUDIO)

Component met DTS, Dolby Digital of PCM COAXIAL DIGITAL OUT

Verbind de videosignalen en analoge audiosignalen met VIDEO 2. (Zie “Aansluiten van videocomponenten”.)

DOLBY DIGITAL RF OUT (AUDIO)

PCM OUT

LD-speler

Om een LD-speler met DIGITAL RF OUT aan te sluiten, sluit u de LD-speler aan op de KENWOOD RF digitale demodulator (DEM-9991D). Verbind vervolgens DIGITAL OUT van de demodulator met DIGITAL IN van de receiver. Verbind het videosignaal en de analoge audiosignalen met de VIDEO 2 en VIDEO 3 aansluitingen. (Zie “Aansluiten van videocompone nten”.)

Opstellen van het systeem

Videocomponenten aansluiten (COMPONENT VIDEO)

Indien u de receiver hebt aangesloten op een videocomponent met COMPONENT aansluitingen, krijgt u een betere beeldkwaliteit dan bij aansluiting via de S VIDEO aansluitingen.

NEDERLANDS

VIDEO

DVD

COMPONENT VIDEO

MONITOR OUT

CRCB

Monitor TV (met componentaansluitingen)

CR IN CB IN

Y IN

CR OUT

DVD-speler (met componentaansluitingen)

CB OUT

Y OUT

• Aansluiten op VIDEO kabel.

Videorecorder, DVD recorder, satellietkabeltuner & spelconsole

CR OUT

(met componentaansluitingen)

CB OUT

Y OUT

Wanneer u de TV verbindt met de COMPONENT aansluitingen, moet u alle andere componenten verbinden met de COMPONENT aansluitingen.

Opstellen van het systeem

Een DVD-speler aansluiten (6-kanaalsingang)

Wanneer u een DVD-speler op de receiver aansluit via een digitale verbinding, moet u het hoofdstuk “Ingangsinstellingen” aandachtig lezen. 8

OUT

VIDEOINVIDEO

VIDEO

DVD

MONITOR

OUT

VIDEO

COAXIAL OPTICAL OPTICAL

VIDEO

DVD/ 6CH

S VIDEO

VIDEO

PLAY INPLAY IN

VIDEO 2 VIDEO 3

DIGITAL IN

DVD

FRONT

DVD/6CH INPUT

VIDEO 3CD/DVD

MONITOR

OUT

SURROUND

S VIDEO

VIDEO

CENTER

SUB WOOFER

NEDERLANDS

VIDEO OUT (Geel RCAsnoer)

COAXIAL DIGITAL OUT (AUDIO)

DVD-speler

FRONT OUT L/R

S VIDEO OUT

SURROUND OUT L/R

CENTER OUT

SUBWOOFER OUT

S VIDEO-kabel

Opstellen van het systeem

Aansluiten van de luidsprekers

Surroundluidsprekers

(Sluit beide

Actieve

Subwoofer

SUBWOOFER

surroundluidsprekers aan)

Rechts

Links

SURROUND

GRAY

BLUE

SUR

PURPLE

Surround achter/Subwoofer

Gebruik deze terminal als u het systeem wilt aansluiten op een surround achterluidspreker met de “6ch AMP SB” SETUP of op een subwoofer luidspreker met de “6ch AMP SW” SETUP.

FER

NEDERLANDS

Vermogensversterker

SURROUND BACK

PRE OUT

Surround

achter

Rechts

RLCENTERFRONT A

Links

GREENWHITERED

Middenluidspreker

FRONT B

Rechts Links

Voorluidsprekers B

Voorluidsprekers A

Opstellen van het systeem

Aansluitingen verrichten

1 Verwijder een stuk 2 Draai los.

van de isolatie.

3 Insteken. 4 Draai vast.

1 Verwijder een stuk 2 Druk het hendeltje

van de isolatie. omlaag.

3 Steek het snoer in 4 Druk het hendeltje

de aansluiting. terug.

• Sluit de + en – luidsprekersnoeren nooit kort.

• Het geluid klinkt niet juist en het klankbeeld is vervormd wanneer

u de linker- en rechterluidspreker verwisselt of de luidsprekersnoeren met de omgekeerde polariteit worden aangesloten. Sluit de luidsprekers corrrect aan.

Luidsprekeropstelling

Middenluidspreker

Voorluidsprekers (L,R)

Surroundluidsprekers (L,R)

Voorluidsprekers : links en rechts van de luisterpositie plaatsen. Voorluidsprekers zijn vereist voor surroundfuncties. Middenluidspreker : vooraan in het midden plaatsen. Deze luidspreker stabiliseert het klankbeeld en zorgt voor “beweging” van het geluid. Vereist voor surroundweergave. Surroundluidsprekers : op gelijke hoogte, ongeveer 1 meter boven oorhoogte, vlak links en rechts of iets achter de luisterpositie plaatsen. Deze luidsprekers zorgen voor “beweging” en sfeer. Vereist voor surroundweergave.

Subwoofer : reproduceert een krachtig en diep bass-geluid. Surround-achterluidspreker : Plaats de luidspreker direct achter de

luisterpositie. De optimale positie is hoofdzakelijk afhankelijk van de gekozen ruimte.

• Een ideale opstelling voor surround sound bestaat uit al de hierboven genoemde luidsprekers. Indien u echter geen middenluidspreker of subwoofer heeft, kunt u de signalen verdelen over de beschikbare luidsprekers zodat u een optimale surroundweergave met de beschikbare luidsprekers krijgt. *

Subwoofer

Luisterpositie

Surroundachterluidspreker

NEDERLANDS

Luidsprekerimpedantie

Controleer eerst de luidsprekerimpedantie die achterop de receiver vermeld staat en sluit dan luidsprekers met de juiste impedantie aan. Het gebruik van luidsprekers met een nominale impedantie die verschilt van deze die achterop de receiver vermeld staat, kan de werking verstoren of de luidsprekers of de receiver beschadigen.

Opstellen van het systeem

Aansluiting op AV AUX

De AV AUX aansluitingen zijn handig om video componenten zoals een camcorder of videospelletjes aan te sluiten.

AV AUX

S VIDEO VIDEO L-AUDIO-R

S VIDEO kabel

NEDERLANDS

Aansluiten van de antennes

AM-kaderantenne

De meegeleverde kaderantenne is bedoeld voor gebruik binnenshuis. Plaats de antenne zo ver mogelijk van de receiver, TV, luidsprekerkabels en het netsnoer, en richt ze voor een optimale ontvangst.

AM antenne-aansluitingen

1 Druk het hendeltje 2 Steek het snoer 3 Druk het hendeltje

omlaag. in de aansluiting. terug.

FM-binnenantenne

De meegeleverde binnenantenne is uitsluitend bedoeld voor tijdelijk gebruik. Voor een goede FM-ontvangst moet u een buitenantenne installeren. Koppel de binnenantenne los wanneer u een buitenantenne aansluit.

FM antenne-aansluitingen

Steek het snoer in de aansluiting.

FM-buitenantenne

Leid de 75Ω coaxkabel die met de FM-buitenantenne is verbonden door de kamer naar de receiver en sluit hem aan op FM 75Ω.

VIDEO OUT

Camcorder, tweede

S VIDEO OUT

• Druk op de toets AV AUX om de bron te kiezen die is aangesloten

op AV AUX. ¡

• Bij aansluiting van een audiobron zoals een MD-speler, hoeft de videokabel niet te worden aangesloten.

• Wanneer u het toestel en de component aansluit met de S VIDEO-kabel, krijgt u een betere beeldkwaliteit.

videorecorder, videospel, digitale camera of draagbare MD-speler

AUDIO OUT

ANTENNA

GND

75 FM

Gebruik een antenne-adapter (in de handel verkrijgbaar)

Bevestig de antenne op de steun

AM-kaderantenne

FM-binnenantenne

FM-buitenantenne

Opstellen van het systeem

Systeembedieningsaansluitingen

Door tevens systeembedieningssnoeren tussen dit toestel en een KENWOOD audiocomponent aan te sluiten, beschikt u over diverse handige systeembedieningsfuncties.

Dit toestel is alleen geschikt voor de [SL-16] functie. Systeembediening is alleen mogelijk als het toestel is aangesloten in de [XS8], [XS], of [XR] functie.

Indien uw component is uitgerust met een standkeuzeschakelaar, stel dan de aangesloten componenten in op [SL16].

SYSTEM CONTROL

SYSTEM CONTROL snoer

• De systeembedieningskabel kan met de omhoog of omlaag aansluiting worden verbonden.

VOORBEELD: aansluitingen voor de [SL16] functie

Het onderstreepte gedeelte toont de instelling van de systeembedieningsfunctie.

SL16] Receiver

[

SL16] [XS] [XS8] [XR]

[

SL16] [XS] [XS8] CD-speler

[XS] Platenspeler

• Om de systeembedieningsfuncties te kunnen benutten, moeten de componenten met de juiste aansluitingen zijn verbonden. Een CD-speler moet zijn verbonden met de CD-aansluitingen. Een cassettedeck (of MD recorder) moet zijn verbonden met de MD/ TAPE aansluitingen. Bij gebruik van meer dan één CD-speler e.d. kan alleen de component die met de vereiste aansluiting is verbonden worden bediend.

• Sommige CD-spelers en cassettedecks zijn niet compatibel met de [SL16] systeembediening. Sluit geen apparatuur aan die niet compatibel is met [SL16].

• Sommige MD-spelers zijn niet geschikt voor systeembediening. U kunt met deze toestellen dan ook geen systeemverbindingen maken.

Opmerkingen

1. [SL16] apparatuur kan niet worden gecombineerd met [XR], [XS]

en [XS8] apparatuur voor systeembediening. Maak derhalve geen systeemverbindingen wanneer u over dergelijke apparatuur beschikt. Ook zonder de systeembedieningssnoeren kunt u de normale functies van het toestel gebruiken.

2. Sluit de systeembedieningssnoeren niet aan op andere apparatuur

dan door KENWOOD voorgeschreven. Hierdoor kan de werking worden verstoord of uw apparatuur zelfs beschadigd raken.

3. Zorg ervoor dat de stekkers van de systeembedieningssnoeren

volledig in de systeembedieningsaansluiting zitten.

Cassettedeckof MD recorder

(SYSTEM CONTROL)

SYSTEM CONTROL snoer

SYSTEEMBEDIENING

Afstandsbediening

Hiermee kan een toestel worden bediend met de afstandsbediening van de receiver.

Automatische bediening

Wanneer u de weergave van een broncomponent start, schakelt de ingangskeuzeschakelaar van dit toestel automatisch over naar die component.

Synchroonopname

De opname wordt synchroon met de weergave gestart bij het opnemen van een CD, MD of analoge discs.

De afstandsbediening gebruiksklaar maken

De batterijen laden

1 Verwijder het deksel. 2 Plaats de batterijen.

3 Sluit het deksel.

• Plaats twee AA (R6) batterijen overeenkomstig de polariteitsaanduidingen in het batterijvak.

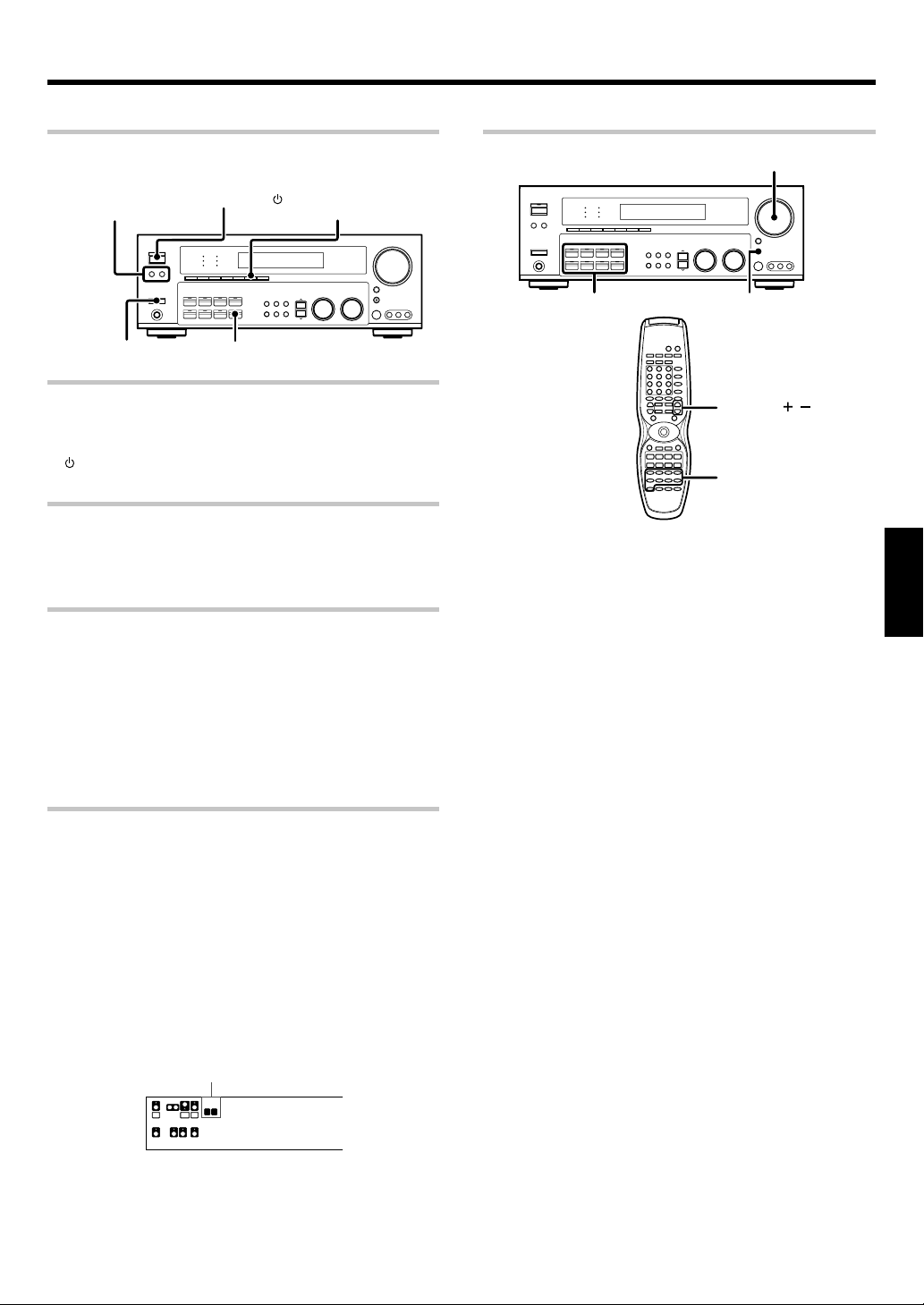

Bediening

Wanneer de STANDBY indicator oplicht, wordt de spanning ingeschakeld wanneer u op de POWER ( Druk nadat de spanning is ingeschakeld op de gewenste bedieningstoets.

Bereik (Ong.)

6 m

POWER

• Wanneer twee toetsen van de afstandsbediening na elkaar moeten worden ingedrukt, dient elke toets goed te worden ingedrukt met een tussentijd van minstens 1 seconde.

Opmerkingen

1. De meegeleverde batterijen gaan mogelijk minder lang mee vanwege

controles die met deze batterijen werden verricht.

2. Vervang beide batterijen door nieuwe wanneer het werkingsbereik

van de afstandsbediening korter begint te worden.

3. De werking van de afstandsbediening kan worden verstoord wanneer

de afstandsbedieningssensor is blootgesteld aan direct zonlicht of krachtige neonverlichting. Zet het systeem in dat geval op een andere plaats om te voorkomen dat de werking verstoord raakt.

) toets op de afstandsbediening drukt.

Afstandsbedieningssensor

Infraroodstraalsysteem

NEDERLANDS

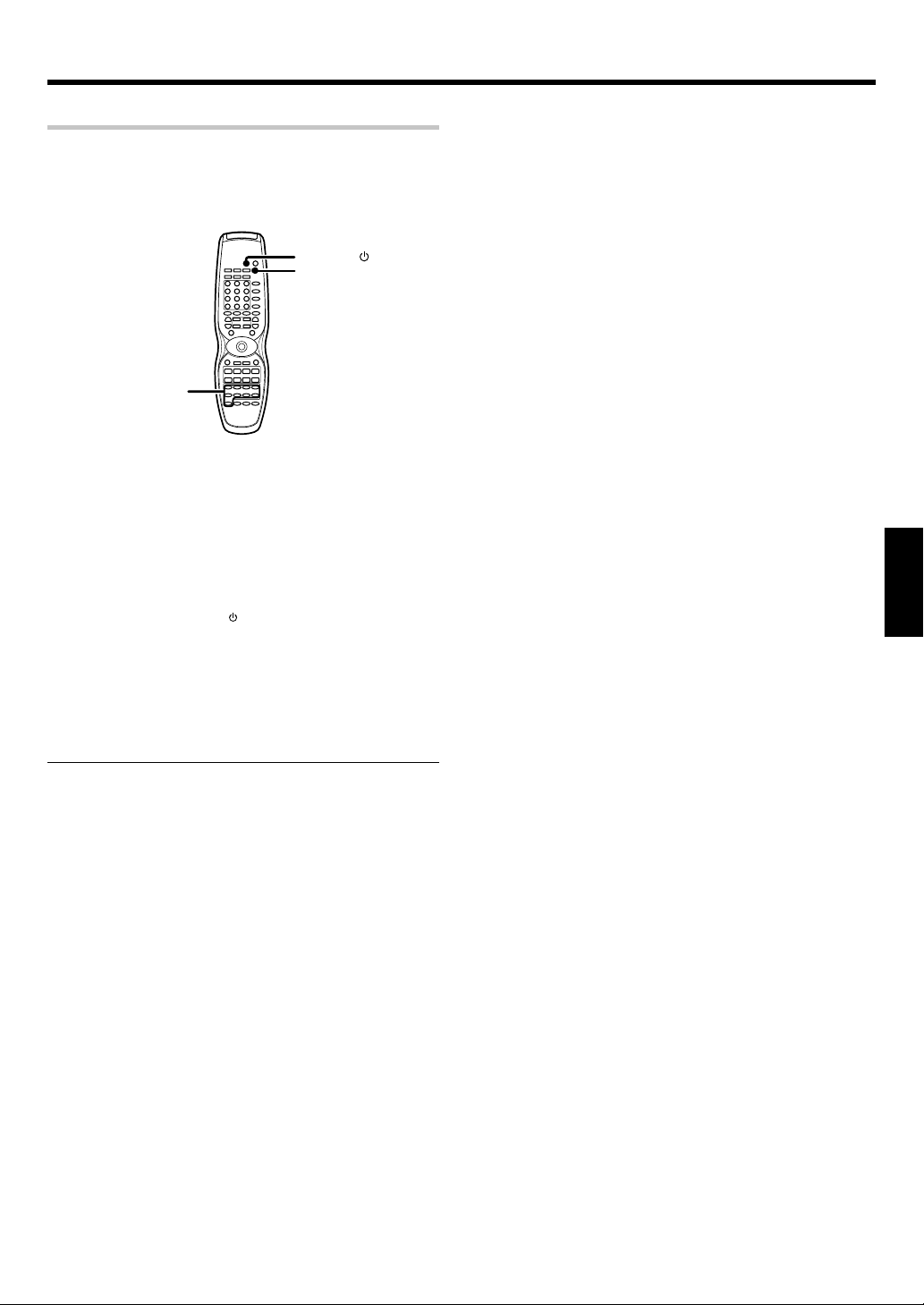

Codes voor KENWOOD audiocomponenten registreren

Indien u beschikt over voor afstandsbediening geschikte KENWOOD audiocomponenten die echter niet met een systeemafstandsbediening werken, kunt u die componenten met de bij het toestel geleverde afstandsbediening bedienen indien u vooraf de nodige codes invoert (zonder systeembedieningssnoeren aan te sluiten). Zie “Registreren van instelcodes voor andere componenten” voor het vastleggen van de codes voor op afstand bedienbare KENWOOD audiocomponenten.

Voorbereiding voor surroundweergave

Luidsprekerinstellingen

Om de weergavemogelijkheden van de receiver optimaal te benutten, moet u de luidsprekerinstellingen (subwoofer, voor-, midden- en surroundluidsprekers) verrichten zoals hieronder beschreven.

ON/STANDBY

SETUP

POWER ON/OFF

SET UP

Druk op de toetsen POWER ON/OFF en ON/STANDBY of

de toets POWER

NEDERLANDS

Druk op de toets SETUP om naar de gelijknamige modus.

om deze ontvanger in te schakelen.

De Surround Back- en Subwoofer-luidsprekers worden als volgt vertoond:

1 6ch AMP SB 2 6ch AMP SW

Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de luidsprekers te selecteren. Druk op de SETUP toets om door te gaan naar de volgende SET UP keuze.

Gebruik de toetsen of Joystick (2/3) voor de volgende schermen.

1 SP SETUP 2 TEST TONE 3 SP DISTANCE 4 DISP MODE 5 EXIT

De SET UP wordt als volgt uitgevoerd.

T. TONE

AUTO

SP MUTE

A B CLIP

L C

R SR SB

T. TONE

MANUAL

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

SP SETUP TEST TONE SP DISTANCE EXITDISP MODE

Subwoofer

Front

Center

Surround

Back

Surround

Mix

Subwoofer

Re-mix

Kies een luidsprekersysteem.

1 Selecteer SP SETUP en druk nogmaals op de toets SETUP

zodat de subwooferinstelling “SUBW ON” verschijnt.

LFE

SL S SB SR

MULTI CONTROL

Front Left

Center

Front Right

Surround Right

Surround Back

Surround Left

Subwoofer

CINEMA EQ.

DTS.

DOLBY DIGITAL

ACTIVE EQ.

MATRIX

DSP MODE

DISCRETE

POWER

Joystick

(MULTI CONTROL 5/ ∞, DOWN 2 /UP3)

Display Selector

Display Listen

STEREO

NEO:6

LOUDNESS

Surround EX

CSII

PRO LOGIC

RDS RTY

AUTO

MEMO

STEREO

TUNED

2 Gebruik de MULTI CONTROL knop of de Joystick (5/∞) om

de subwooferinstelling aan te passen.

1 SUBW ON : Subwoofer-instelfunctie op de receiver is AAN. 2 SUBW OFF : Subwoofer-instelfunctie op de receiver is UIT.

• De basisinstelling is “SUBW ON”.

• Wanneer “SUBW OFF” is geselecteerd, worden de

voorluidsprekers automatisch ingesteld op “FRNT LARGE” en gaat de procedure verder naar stap 6. Voordat u naar stap 6 gaat, drukt u op de toets SETUP om de instelling te accepteren.

• Wanneer subwoofer uitgangsaudio is vereist, selecteert u “FRNT NORMAL” of zowel “FRNT LARGE” en “SW RE-MIX ON”.

• Nadat SW (subwoofer) van OFF in ON is gewijzigd, verschijnt het 6ch AMP setupscherm waarmee u opnieuw SW of SB uit de achtersurround subwoofer luidsprekerterminal kunt selecteren.

3 Druk op de

toets of de Joystick (3) om de instelling te

bevestigen.

• De voorluidsprekerindicatie “FRNT” verschijnt.

C R

LFE

SL S SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO MEMO

STEREO

TUNED

4 Kies de gewenste voorluidsprekerinstelling met behulp van

de MULTI CONTROL knop of de Joystick (5/∞).

1 FRNT LARGE : Op de receiver zijn grote

(groot) voorluidsprekers aangesloten.

2 FRNT NORMAL : Op de receiver zijn middelgrote

(normaal) voorluidsprekers aangesloten.

• Wanneer u “FRNT LARGE” kiest, produceert Subwoofer speaker geen geluid, ook al staat die op ON. Wanneer u echter “SW REMIX ON” kiest wanneer de subwoofer is geselecteerd, werkt de subwoofer wel. In de STEREO stand gaat het geluid direct naar de voorluidspreker.

5 Druk op de

toets of de Joystick (3) om de instelling te

bevestigen.

• De middenluidsprekerindicatie “CNTR” verschijnt.

6 Kies de gewenste middenluidsprekerinstelling met behulp

van de MULTI CONTROL knop of de Joystick (5/∞).

Indien u “LARGE” hebt gekozen als voorluidsprekerinstelling,

1 CNTR LARGE : Een grote middenluidspreker is

(groot) aangesloten op de receiver.

2 CNTR NORMAL : Een middelgrote middenluidspreker

(normaal) is aangesloten op de receiver.

3 CNTR OFF : Middenluidspreker-instelfunctie op de

receiver is UIT.

Indien u “NORMAL” hebt gekozen als voorluidsprekerinstelling,

1 CNTR ON : Middenluidspreker-instelfunctie op de

receiver is AAN.

2 CNTR OFF : Middenluidspreker-instelfunctie op de

receiver is UIT.

7 Druk nogmaals op de

toets of de Joystick (3) om de

instelling te bevestigen.

• De surroundluidsprekerindicatie “SURR” verschijnt.

Voorbereiding voor surroundweergave

8 Kies de gewenste surroundluidsprekerinstelling met behulp

van de MULTI CONTROL knop of de Joystick (5/∞).

Indien u “LARGE” hebt gekozen als middenluidsprekerinstelling.

1 SURR LARGE : Op de receiver zijn grote

(groot) surroundluidsprekers aangesloten.

2 SURR NORMAL : Op de receiver zijn middelgrote

(normaal) surroundluidsprekers aangesloten.

3 SURR OFF : Surroundluidspreker-instelfunctie op

de receiver is UIT.

Indien u iets anders dan “LARGE” hebt gekozen als middenluidsprekerinstelling,

1 SURR ON : Surroundluidspreker-instelfunctie op de re-

ceiver is AAN.

2 SURR OFF: Surroundluidspreker-instelfunctie op de re-

ceiver is UIT.

• Wanneer de instelling “SURR OFF” wordt geselecteerd, gaat

de procedure verder bij stap #.

9 Druk nogmaals op de

toets of de Joystick (3) om de

instelling te bevestigen.

• De surroundluidsprekerindecatie “SB.” verschijnt.

0 Kies de gewenste surroundachterluidspreker met behulp

van de MULTI CONTROL knop of de Joystick (5/∞).

Indien u “LARGE” hebt gekozen als surroundluidsprekerinstelling.

1 SB NORMAL : Op de receiver zijn middelgrote

(normaal) surroundachterluidsprekers aangesloten.

2 SB LARGE : Op de receiver zijn grote surroundachter-

(groot) luidsprekers aangesloten.

3 SB OFF : Surroundachterluidspreker-instelfunctie

op de receiver is UIT.

LFE

SL S SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

Indien u “NORMAL” hebt gekozen als surroundluidsprekerinstelling,

1 SB ON : Surround instelmode achterluidspreker naar

de receiver is AAN.

2 SB OFF : Surround instelmode achterluidspreker naar

de receiver is UIT.

• Nadat SB (Surround achter) van OFF in ON is gewijzigd, verschijnt het 6ch AMP setupscherm waarmee u opnieuw SW of SB uit de achtersurround subwoofer luidsprekerterminal kunt selecteren.

! Druk nogmaals op de

toets of Joystick (3) om de instelling

te bevestigen. “SURR:MIX” verschijnt.

• Surr:mix betekent dat de SL en SR luidsprekersignalen worden gemixt om geluid uit de surround achterluidpreker te genereren, zodat de luisteraar geluid achter zich hoort.

LFE

SL S SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO MEMO

STEREO

TUNED

@ Selecteer met behulp van de MULTI CONTROL knop of

Joystick (5/∞) een van de volgende functies.

1 SURR:MIX ON : Instellingsmodus voor surround-mixen

naar de receiver is AAN.

2 SURR:MIX OFF : Instellingsmodus voor surround-mixen

naar de receiver is UIT.

• Als de surround achterluidspreker is uitgeschakeld, is de instelling SURR:MIX niet zichtbaar. De procedure gaat door bij stap #.

# Druk nogmaals op de

toets of de Joystick (3) om de

instelling te bevestigen.

• Het subwoofer re-mix afstelbericht “SW RE-MIX” verschijnt.

$ Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de

correcte subwoofer re-mix-instelling te selecteren.

1 SW RE-MIX ON : Instellingsmodus voor subwoofer-re-

mixen naar de receiver is AAN.

2 SW RE-MIX OFF : Instellingsmodus voor subwoofer-re-

mixen naar de receiver is UIT.

• Als de subwoofer uitstaat, kan de re-mix-instelling niet gebruikt worden.

% Druk nogmaals op de SETUP toets om naar de hoofddisplays

terug te gaan.

• De receiver staat nu in de stand voor het instellen van het luidsprekervolumeniveau.

• In stap 4 en 5, verschijnen er alleen indicaties voor de geselecteerde kanalen van de luidsprekers waarvoor instelling is vereist.

Regel het luidsprekervolume.

Regel het volume vanaf de gebruikelijke luisterpositie. Het geluid van elke luidspreker moet even luid zijn.

1 Druk op de

toetsen of Joystick (2/3) om TEST TONE te

selecteren.

2 Druk op de SETUP toets voor de volgende schermen:

1 T.TONE AUTO 2 T.TONE MANUAL

3 AUTO/MANUAL TEST TONE wordt geselecteerd met behulp

van de MULTI CONTROL knop of Joystick (5/∞). Druk nogmaals op de SETUP toets om TEST TONE te starten.

Gebruik de MULTI CONTROL knop of Joystick (5/∞) om het volumeniveau van de testtoonoutput van het luidsprekerkanaal in te stellen.

Voor AUTO selectie komt de eerste testtoon uit de linker voorluidspreker gedurende 2,5 seconden. De volgende testtoon komt uit de luidsprekers in de volgende volgorde, elk gedurende 2 seconden.

LEFT CNTR RIGHT

SRSBSLSUBW

De kanaalindicatie knippert terwiji de testtoon weerklinkt.

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

CR LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

Surround EX

• Als u de volumeniveaus voor de luidsprekers wijzigt tijdens het luisteren naar de muziek, worden ook de op deze pagina vermelde instellingen gewijzigd. ‹

• Wanneer de luidsprekerinstelling op OFF staat, worden hetluidsprekerniveau teruggesteld.

Voor MANUAL selectie drukt u telkens op de

toetsen of

Joystick (2/3) om het luidsprekerkanaal te selecteren.

4 Druk nogmaals op de SETUP toets.

• De testtoon wordt uitgezet en u gaat terug naar de hoofdoptie.

Vervolg op de volgende bladzijde

NEDERLANDS

RDS RTY

AUTO MEMO

STEREO

TUNED

Voorbereiding voor surroundweergave

SL S SB SR

C R

SP MUTE

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

CINEM ACTIV DSP M

AB CLIP

AUTO DETECT

LFE

CLIPCLIP

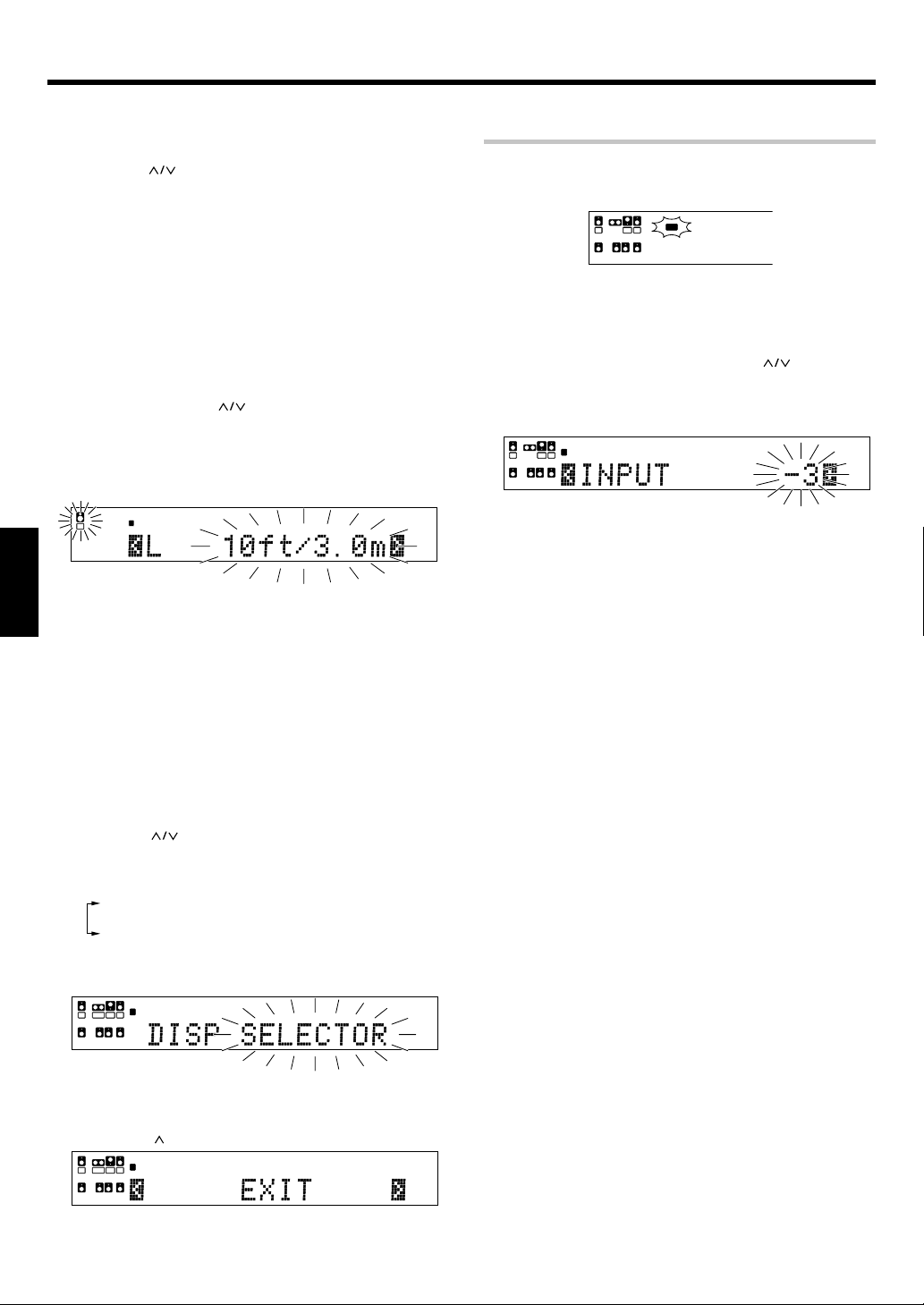

Voer de afstand tot de luidsprekers in.

1 Druk op de toetsen of Joystick (2/3) om de SP DISTANCE

in instellingsdisplays te selecteren en druk nogmaals op de SETUP toets.

2 Meet de afstand van de luisterpositie tot elk van de

luidsprekers.

Noteer de afstand tot elk van de luidsprekers.

Afstand tot linkervoorluidsprekers (L) : ____ voet (meter) Afstand tot middenluidspreker (C) : ____ voet (meter) Afstand tot rechtervoorluidsprekers (R) : ____ voet (meter) Afstand tot Surround rechts (SR) : ____ voet (meter) Afstand tot Surround achter (SB) : ____ voet (meter) Afstand tot Surround links (SL) : ____ voet (meter) Afstand tot Subwoofer (SW) : ____ voet (meter)

3 Gebruik de toetsen

luidsprekers te selecteren en de knop MULTI CONTROL of de Joystick (5/∞) om de afstand naar de voorluidsprekers aan te passen.

De indicator van de in te stellen luidspreker knippert.

of de Joystick (2/3 ) om de

Ingangsniveauregeling (alleen analoge bronnen)

Wanneer het analoge bronsignaal te krachtig is, knippert de CLIP indicator om het bronsignaal aan te geven. Regel het ingangsniveau.

1 Gebruik de ingangsselectietoetsen om de bron te selecteren

waarvan u het ingangsniveau wilt aanpassen.

• Voor elke ingangsbron kan een apart ingangsniveau worden opgeslagen.

2 Druk herhaaldelijk op de toetsen SOUND en

(2/3) tot “INPUT” verschijnt.

3 Regel het ingangsniveau met de MULTI CONTROL knop of de

Joystick (5/∞) toetsen.

CINEMA EQ.

DTS.

C R LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

of de Joystick

STEREO

NEO:6

LOUDNESS

CSII

Surround EX

RDS RTY

AUTO MEMO STEREO TUNED

CINEMA EQ.

DTS.

DOLBY DIGITAL

LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

STEREO

LOUDNESS

Indicatie in voet Indicatie in meters

NEDERLANDS

• Het toelaatbare instelbereik is 1 tot 30 voet (0,3 tot 9,0 m), instelbaar in stappen van 1 voet (0,3 m).

4 Herhaal stap 3 om de afstand voor elke luidspreker in te

voeren.

5 De instelling is voltooid wanneer de invoerindicatie opnieuw

verschijnt.

• De door u geselecteerde luidsprekers moeten nu verschijnen in het display. Controleer of alle luidsprekers op de juiste wijze zijn geselecteerd.

Selecteer de weergavemethode.

1 Druk op de toetsen of Joystick (2/ 3) om de DISP MODE

te selecteren.

2 Druk op de SETUP toets voor de volgende weergaven:

1 DISP SELECTOR : Geeft de huidige ingangsselector

weer.

2 DISP LISTEN : Geeft de huidige luistermodus weer.

3 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de

weergavemethode te selecteren.

CINEMA EQ.

DTS.

DOLBY DIGITAL

LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ. DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

MATRIX

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

RDS RTY

AUTO

MEMO

STEREO

TUNED

• De regelstand verschijnt gedurende ongeveer acht seconden.

• Het ingangsniveau kan in drie standen worden gezet: 0dB, –3dB en –6dB. (De basisinstelling is 0dB.)

4 Druk nogmaals op de SOUND toets om terug te keren naar de

ingangsindicatie.

4 Druk nogmaals op de SETUP toets om de selectie te

bevestigen.

5 Gebruik de

LC R

LFE

toetsen of Joystick (3) om EXIT te selecteren.

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

Surround EX

CSII

6 Druk op de SETUP toets om de SET UP modus te verlaten.

RDS RTY

AUTO

MEMO

STEREO

TUNED

Normale weergave

Voorbereiding voor weergave

Enkele voorbereidende stappen zijn nodig alvorens u de weergave kunt starten.

A SPEAKERS B

POWER ON/OFF

De receiver aanschakelen

1 Zet de aangesloten componenten aan.

2 Schakel de receiver aan door de POWER ON/OFF en ON/STANDBY

toets in te drukken.

De ingangsstand kiezen

Als u een component hebt gekozen die is aangesloten op CD/DVD, VIDEO 2, VIDEO 3 of DVD/6CH, moet u ervoor zorgen dat de ingangsstand

correct is ingesteld volgens het type audiosignaal. 8

MD/TAPE kiezen

Kies de naam van de bron die overeenkomt met de component die is verbonden met de MD/TAPE aansluitingen. De initiële fabrieksinstelling is “TAPE”. Om over te schakelen naar “MD” volgt u de onderstaande stappen.

Hou de MD/TAPE toets langer dan 2 seconden ingedrukt.

• De bronindicatie verandert in “MD”.

• Herhaal bovenstaande procedure om terug te keren naar de

oorspronkelijke instelling.

Het luidsprekersysteem kiezen

Druk op de A SPEAKERS B toets om het luidsprekersysteem te kiezen dat u wilt gebruiken.

A ON : Geluid via de luidsprekers die zijn aangesloten op

B ON : Geluid via de luidsprekers die zijn aangesloten op

A+B ON : Geluid via de luidsprekers die zijn aangesloten op

A+B OFF : Geen geluid via de luidsprekers. Gebruik deze instelling

ON/STANDBY

INPUT MODE

MD/TAPE

SPEAKERS A op het achterpaneel.

SPEAKERS B op het achterpaneel. De subwoofer werkt

niet.

SPEAKERS A en B op het achterpaneel.

voor stereo weergave via een hoofdtelefoon in alle weergavestanden. De displaysegmenten verschillen afhankelijk van het type invoersignaal.

De indicator van de luidsprekers die u wilt gebruiken, moet oplichten.

C R LFE

SL S SB SR

SP MUTE

AB CLIP

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

AUTO DETECT

CINEMA E ACTIVE EQ DSP MODE

Luisteren naar een component

VOLUME CONTROL

Ingangsselectietoetsen AV AUX

VOLUME /

INPUT SELECTOR

Gebruik de ingangsselectietoetsen en AV AUX toets om de

bron te kiezen die u wilt beluisteren.

De ingangsbronnen veranderen in de onderstaande volgorde: Een bron selecteren met behulp van elke toets.

1 “DVD/6CH” 2 “CD/DVD” 3 “PHONO” 4 “TUNER” 5 “VIDEO 1” 6 “VIDEO 2” 7 “VIDEO 3” 8 “MD/TAPE” 9 “AV AUX”

Start de weergave met de gekozen bron.

Regel het volume met de knop VOLUME CONTROL of de

toetsen VOLUME +/

NEDERLANDS

• Door “6CH INPUT” met INPUT MODE en “ DVD/6CH” als ingangsbron te kiezen, wordt SPEAKERS A automatisch geselecteerd.

SL S SB SR

C R

MUTE

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

CINEMA EQ. ACTIVE EQ. DSP MODE D

B CLIP

AUTO DETECT

LFE

Normale weergave

Regelen van het geluid

SPEAKER EQ ACTIVE EQ

A SPEAKERS B

PHONES

LOUDNESS

MUTE

LOUDNESS

TONE

Regelen van de toon

U kunt de geluidskwaliteit regelen met de receiver in de PCM stereo en analoge stereo stand.

NEDERLANDS

1 Druk op de TONE toets om de in te stellen toon te kiezen.

2 Gebruik de MULTI CONTROL knop of de Joystick (5/∞) om TONE

ON/OFF te selecteren.

SL S SB SR

3 Wanneer u in de TONE ON selectie bent, drukt u op de TONE

toets voor de volgende schermen.

BASS : Kies deze indicatie om de lage tonen te regelen. TREB : Kies deze indicatie om de hoge tonen te regelen.

4 Regel de geluidskwaliteit met de MULTI CONTROL knop of de

Joystick (5/∞).

SL S SB SR

C R LFE

SP MUTE

OPTICAL 6CH INPUT

A B CLIP

SP MUTE

A B CLIP

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

MULTI CONTROL

TONE

CINEMA EQ. ACTIVE EQ. DSP MODE

DISCRETE

CINEMA EQ. ACTIVE EQ.

MATRIX

DSP MODE

DISCRETE

MUTE

POWER

ACTIVE EQ SPEAKER EQ VOLUME /

Joystick

(MULTI CONTROL 5 / ∞ , DOWN 2 /UP3)

BASS BOOST

DTS.

DOLBY DIGITAL

DTS.

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

STEREO

LOUDNESS

NEO:6

MATRIX

VOLUME CONTROL

NEO:6

Surround EX

CSII

Surround EX

CSII

RDS RTY

AUTO

MEMO STEREO TUNED

RDS RTY

AUTO

MEMO STEREO TUNED

Versterken van de lage tonen door één toets in te drukken (BASS BOOST) (alleen afstandsbediening)

U kunt de geluidskwaliteit regelen met de receiver in de PCM stereo en analoge stereo stand.

Druk op de BASS BOOST toets.

• Druk de toets eenmaal in om de maximale versterking (+10) van de lage tonen te kiezen.

• Deze toets werkt niet wanneer de receiver in de stand voor het instellen van de geluids- of akoestiekeffecten staat.

Om terug te keren naar de oorspronkelijke instelling.

Druk nogmaals op de BASS BOOST toets.

De GELUIDSSTERKTE regelen

U kunt de functie voor geluidssterkte waarmee de lagevolume-instellingen geregeld worden, aanpassen om de volheid van de muziek te behouden. U kunt dit instellen als de receiver in de PCM stereo en analoge stereo mode staat.

Druk op de LOUNDESS toets om de LOUDNESS instelling aan te zetten.

Annuleren

Druk nogmaals op de LOUDNESS toets; de “LOUDNESS” indicator dooft.

Dempen van het geluid

Met MUTE kunt u het geluid van de luidsprekers dempen.

Druk op de MUTE toets.

Knippert

Annuleren

Druk nogmaals op de MUTE toets zodat de “MUTE” indicator dooft.

• U kunt MUTE ON ook uitzetten door aan de VOLUME CONTROL knop te draaien of op de VOLUME +/– toetsen te drukken.

• De lage en hoge tonen zijn in stappen van 2 instelbaar van –10 tot +10.

• Het regelitem verschijnt gedurende ongeveer 8 seconden.

SL S SB SR

SP MUTE

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

CINEMA EQ. ACTIVE EQ. DSP MODE D

A B CLIP

AUTO DETECT

LFE

Normale weergave

ACTIVE EQ-modi

U kunt genieten van nog indrukwekkendere geluidseffecten als u ACTIVE EQ aanzet tijdens het afspelen met Dolby Digital en DTS playback, evenals in de PCM en analoge stereomodi.

Druk op de ACTIVE EQ toets om de volgende selecties te maken;

1 ACTIVE EQ MUSIC : Om naar muziek te luisteren.

(De ACTIVE EQ indicator licht op.)

2 ACTIVE EQ CINEMA : Om naar een film te kijken.

(De ACTIVE EQ indicator licht op.)

3 ACTIVE EQ TV : Om naar TV te kijken.

(De ACTIVE EQ indicator licht op.)

4 ACTIVE EQ OFF : De ACTIVE EQ functie wordt

uitgeschakeld. (De ACTIVE EQ indicator dooft.)

•“ACTIVE EQ” wordt van rechts naar links weergegeven.

• Wanneer ACTIVE EQ en SPEAKER EQ zijn uitgeschakeld en ACTIVE

EQ (MUSIC) aan staat, wordt SPEAKER EQ (SMALL) automatisch ingeschakeld.

• De ACTIVE EQ functie is niet beschikbaar als REC MODE, AUTO TUNING, PRESET MEMORY of DTS-ES MATRIX zijn ingeschakeld en tijdens het afspelen in 96kHz LPCM.

SPEAKER EQ-modi

Druk op de SPEAKER EQ toets om te wisselen tussen de volgende instellingen:

1 SPEAKER EQ SMALL : Om een kleine luidspreker te

selecteren. (De SPEAKER EQ indicator licht op.)

2 SPEAKER EQ NORMAL : Om een gemiddelde luidspreker te

selecteren. (De SPEAKER EQ indicator licht op.)

3 SPEAKER EQ LARGE : Om een grote luidspreker te

selecteren. (De SPEAKER EQ indicator licht op.)

4 SPEAKER EQ OFF : De SPEAKER EQ functie wordt

uitgeschakeld. (De SPEAKER EQ indicator gaat uit.)

•“SPEAKER EQ” wordt van rechts naar links weergegeven.

• SPEAKER EQ kan niet worden uitgeschakeld als ACTIVE EQ is

ingeschakeld.

• De SPEAKER EQ functie is niet beschikbaar als REC MODE, AUTO TUNING, PRESET MEMORY of DTS-ES MATRIX zijn ingeschakeld en bij het afspelen in 96kHz LPCM.

Beluisteren via de hoofdtelefoon

1 Druk op de A SPEAKERS B toets zodat de luidsprekerindicator

dooft.

Controleer of de SPEAKERS indicatoren zijn gedoofd.

• Als u in de surroundstand alle luidsprekers uitschakelt, wordt de surroundfunctie geannuleerd en overgeschakeld naar stereo weergave.

2 Sluit de hoofdtelefoon aan op PHONES.

PHONES

3 Regel het volume met de VOLUME CONTROL knop of de toetsen

VOLUME +/-.

NEDERLANDS

Opname

Geluid opnemen (analoge bronnen)

MD/TAPE

Een muziekbron opnemen

1 Kies de bron (niet “MD/TAPE”) die u wilt opnemen met behulp

van de ingangsselectietoetsen.

2 Zet de MD- of TAPE-recorder in de opnamestand.

3 Start de weergave en vervolgens de opname.

Video-opname

1 Kies de videobron (niet “VIDEO 1”) die u wilt opnemen met

behulp van de ingangsselectietoetsen.

2 Maak het videodeck dat is aangesloten op VIDEO 1 klaar voor

opname.

• Kies de REC MODE om op te nemen van een digitale ingangsbron.

3 Start de weergave en vervolgens de opname.

• Sommige video software kan niet worden opgenomen. Dat is te

NEDERLANDS

wijten aan de kopieerbeveiliging. w

Geluid opnemen (digitale bronnen)

Kies de REC-modi om op te nemen van een digitale bron. Neem audiobronnen normaal op in de AUTO REC-modi. Wanneer de digitale stand tijdens het opnemen overschakelt naar AUTO REC-modi, kan het geluid tijdelijk worden onderbroken.

3 Hou de DIMMER toets langer dan 2 seconden ingedrukt om de

AUTO REC-modi of MANUAL REC-modi te kiezen.

1 REC-modi uit : De digitale ingangsopnamestand

staat af.

2 AUTO REC-modi : De digitale ingangssignalen (DTS,

Dolby Digital of PCM) worden automatisch herkend en omgevormd tot stereo signalen die klaar zijn voor opname.

3 MANUAL REC-modi : Het ingangssignaaltype op het

moment dat deze stand wordt gekozen, blijft in deze stand behouden.

Voor de AUTO REC-modi :

C R

LFE

SSB

SL SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO MEMO

STEREO

TUNED

↓

SP MUTE

OPTICAL 6CH INPUT

C R

LFE

SSB

SL SR

A B CLIP

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

Voor de MANUAL REC-modi :

OPTICAL 6CH INPUT

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

CINEMA EQ. ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

STEREO

LOUDNESS

NEO:6

CSII

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

RDS RTY

AUTO MEMO

STEREO

TUNED

↓

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

4 Start de weergave en vervolgens de opname.

• Als de geluidsweergave halverwege stopt door een wijziging in de ingangssignalen, enz., druk dan op de DIMMER toets.

Surround EX

RDS RTY

AUTO MEMO

STEREO

TUNED

Muziek opnemen in de AUTO REC of MANUAL REC-modi

DIMMER

Ingangsselectietoetsen

1 Kies de bron (CD/DVD, DVD/6CH, VIDEO 2, VIDEO 3) die u wilt

opnemen met behulp van de ingangsselectie toetsen.

2 Zet de MD- of TAPE-recorder in de opnamestand.

Beluisteren van radio-uitzendingen

De ontvanger kan tot 40 zenders in het geheugen opslaan die met één druk op een toets oproepen kunnen worden. Radiozenders kunnen worden onderverdeeld in RDS (Radio Data System) zenders en andere zenders. Zie “Gebruik van RDS” voor het vastleggen en beluisteren van RDS zenders.

Afstemmen op (niet-RDS) zenders

BAND

TUNER AUTO

TUNING 1/ ¡

AUTO

Kies de tuner met de TUNER toets.

Kies de gewenste golfband met de BAND toets.

Telkens wanneer u hierop drukt, verandert de band.

C RSW LFE

SL S SB SR

Kies de gewenste afstemmethode met de AUTO toets.

Bij elke druk op de toets verandert de afstemmethode als volgt:

De “AUTO” indicator licht op in het display.

CAL 6CH INPUT

XIAL ANALOG 96kHzfs

• Normaal instellen op “AUTO” (automatisch afstemmen). Kies handmatig afstemmen bij zwakke ontvangst of veel storing. (Bij handmatig afstemmen worden stereo uitzendingen in mono ontvangen.)

OPTICAL 6CH INPUT

SP MUTE

A B CLIP

COAXIAL ANALOG 96kHzfs

CINEMA EQ.

AUTO DETECT THX

ACTIVE EQ. DSP MODE

DISCRETE

MULTI CONTROL

Joystick

(MULTI CONTROL 5 / ∞ )

BAND TUNER

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

DISCRETE

PRO LOGIC

DTS.

DOLBY DIGITAL

STEREO

LOUDNESS

NEO:6

CSII

MATRIX

PRO LOGIC

LOUDNESS

Surround EX

RDS RTY

AUTO MEMO

STEREO

TUNED

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO STEREO TUNED

Gebruik van RDS (Radio Data System)

RDS is een systeem dat nuttige informatie (in digitale vorm) samen met het signaal van FM-uitzendingen meestuurt. Tuners en receivers die compatibel zijn met RDS ontvangst kunnen deze informatie dan gebruiken voor diverse functies, zoals bijvoorbeeld de automatische weergave van de zendernaam.

RDS functies:

PTY (Program TYpe Identification) zoeken •

Het toestel stemt automatisch af op zenders die op dat moment uitzendingen van het gekozen type (genre) verzorgen.

PS (Program Service Name) weergave

Het toestel toont automatisch de zendernaam die door de RDS zender wordt meegestuurd.

RDS AUTO MEMORY functie •

Maximaal 40 RDS zenders worden automatisch gekozen en opgeslagen in het voorinstelgeheugen. Wanneer er minder dan 40 RDS zenders in het voorinstelgeheugen zijn opgeslagen, worden gewone FM zenders opgeslagen onder de vrije posities.

Radio Text functie

Toont de radio text-gegevens die door sommige RDS zenders worden meegestuurd wanneer u op RDS DISP (Uitleesvenster) drukt. “NO RT” verschijnt in het display wanneer geen tekstgegevens werden meegestuurd. De “RDS” indicator licht op bij ontvangst van een RDS uitzending (signaal).

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

Opmerking Bepaalde functies zijn afhankelijk van het model of het land mogelijk niet beschikbaar of hebben een andere naam.

Alvorens gebruik te maken van RDS moeten RDS zenders worden vastgelegd zoals beschreven onder “Voorinstellen van RDS zenders (RDS AUTO MEMORY)”. •

Surround EX

RDS

RTY

AUTO

MEMO

STEREO

TUNED

NEDERLANDS

Gebruik de MULTI CONTROL knop of Joystick (5 / ∞) of

TUNING

/ ¡ toetsen om het station te selecteren.

“STEREO” licht bij ontvangst van een uitzending in stereo.

CINEMA EQ.

DTS.

ICAL 6CH INPUT

AUTO DETECT THX

XIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

“TUNED” verschijnt wanneer een zender wordt ontvangen.

Automatisch afstemmen : Er wordt automatisch op de volgende

zender afgestemd.

Handmatig afstemmen : Draai aan de knop of Joystick (5/∞) om

de gewenste zender te kiezen.

Beluisteren van radio-uitzendingen

Handmatig voorinstellen van radiozenders

Met de functie voor het automatisch memoriseren van RDS zenders, worden aan RDS zenders voorinstelnummers toegekend vanaf “1”. Memoriseer dan ook eerst automatisch RDS zenders alvorens de volgende procedure te volgen om AM zenders en andere FM zenders manueel vast te leggen. Zie “Voorinstellen van RDS zenders (RDS AUTO MEMORY)”. •

MULTI CONTROL

MEMORYTUNER

Stem af op de zender die u wilt vastleggen.

Druk op de MEMORY toets wanneer de zender wordt

ontvangen.

Knippert gedurende 5 seconden Licht op gedurende 5 seconden

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

SP MUTE

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

A B CLIP

C RSW LFE

SL S SB SR

Ga binnen de 5 seconden naar stap 3. (Druk weer op de

NEDERLANDS

MEMORY toets wanneer er meer dan 5 seconden verstrijken.)

COAXIAL ANALOG 96kHzfs

DSP MODE

MATRIX

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

Surround EX

RDS

RTY

AUTO

MEMORY

STEREO TUNED

Voorinstelzenders ontvangen

Cijfertoetsen

TUNER

Druk op de TUNER toets om de tuner als bron te kiezen.

Voer het nummer van de voorinstelzender in die u wilt ontvangen (maximum “40”).

Druk de cijfertoetsen in als volgt:

Voor “15” drukt u op 0,5 Voor “20” drukt u op 0,0,)

• Indien u een fout maakt bij het invoeren van een tweecijferig

nummer, drukt u herhaaldelijk op de +10 toets om terug te keren naar de oorspronkelijke display en opnieuw te beginnen.

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

Surround EX

CSII

RDS RTY

AUTO

MEMO

STEREO

TUNED

Kies een voorkeuzezender (1–40) met de MULTI CONTROL

knop of de Joystick (

Druk nogmaals op de toets MEMORY om de instelling te

/ ∞).

bevestigen.

• Herhaal stap 1, 2, 3, en 4 voor het vastleggen van de overige zenders.

• Indien u een zender vastlegt onder een nummer waaronder al een zender is vastgelegd, wordt de “oude” zender vervangen door de “nieuwe”.

Beluisteren van radio-uitzendingen

Voorinstelzenders ontvangen in volgorde

(P.CALL)

Joystick

(P.CALL 4/ ¢)

TUNER

Druk op de TUNER toets om de tuner als bron te kiezen.

Gebruik de joystick om de P.CALL 4/ ¢ richting aan te passen en het gewenste station te selecteren.

• Elke keer dat u op de joystick drukt, wordt een andere preset zender ontvangen, in de opgegeven volgorde.

Wanneer u de Joystick naar P.CALL ¢ drukt, gebeurt er het volgende

Wanneer u de Joystick naar P.CALL 4 drukt, gebeurt er het volgende

Door de Joystick in de richting ¢ of 4 te houden, gaat u door de vooraf ingestelde zenders met tussenpozen van telkens 0,5 seconden.

Met de RDS DISP (Uitleesvenster) toets

RDS DISP

TUNER

Het display heeft diverse aanduidingsfuncties die kunnen worden gekozen door op RDS DISP te drukken.

Bij elke druk op de toets verandert de displayfunctie als volgt:

1 PS (Program Service name) weergave 2 RT (Radio Text) weergave 3 Frequentieweergave

1 PS (Program Service Name) weergave:

De naam van de ontvangen zender wordt automatisch getoond bij ontvangst van een RDS uitzending. Indien er geen PS gegevens worden meegestuurd, verschijnt “NO PS”.

SP MUTE

OPTICAL 6CH INPUT

A B CLIP

C RSW LFE

SL S SB SR

COAXIAL ANALOG 96kHzfs

2 RT (Radio Text) weergave:

Tekstgegevens die samen met de RDS uitzending worden verstuurd, rollen over het display. “NO RT” verschijnt als de huidige RDS zender geen RT gegevens meestuurt.

OPTICAL 6CH INPUT

SP MUTE

A B CLIP

C RSW LFE

SL S SB SR

COAXIAL ANALOG 96kHzfs

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

DISCRETE

PRO LOGIC

CINEMA EQ.

DTS. ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

AUTO DETECT THX

LOUDNESS

STEREO

LOUDNESS

NEO:6

Surround EX

CSII

Surround EX

CSII

RDS

RTY

AUTO

MEMO

STEREO

TUNED

RDS

RTY

AUTO

MEMO

STEREO

TUNED

NEDERLANDS

3 Fequentieweergave:

Toont de frequentie van de huidige zender.

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

COAXIAL ANALOG 96kHzfs

CINEMA EQ.

AUTO DETECT THX

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

AUTO

MEMO

STEREO

TUNED

RDS

RTY

Surround EX

Beluisteren van radio-uitzendingen

Voorinstellen van RDS zenders (RDS AUTO

MEMORY)

Deze functie slaat automatisch tot 40 RDS-zenders op in het geheugen met voorinstellingen. Voor gebruik van de PTY-functie moeten de RDSzenders in dit geheugen zijn opgeslagen met behulp van de RDS AUTO MEMORY-functie.

TUNER MULTI CONTROL

MEMORYBAND

Druk op de TUNER toets om naar tunermodus te gaan.

Druk op de BAND toets om de “FM” band te kiezen.

Houd de MEMORY toets langer dan 3 seconden ingedrukt om AUTO MEMORY te starten.

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

SP MUTE

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

A B CLIP

C RSW LFE

SL S SB SR

• Binnen een paar minuten worden maximaal 40 RDS zenders

NEDERLANDS

vooringesteld in volgorde vanaf “01”.

COAXIAL ANALOG 96kHzfs

DSP MODE

MATRIX

DISCRETE

PRO LOGIC

• Zenders die reeds waren vooringesteld, kunnen door deze handeling mogelijk door nieuwe RDS zenders worden vervangen. (Indien bijvoorbeeld de Auto Memory-RDS-functie van TUNER RDS 15 RDS zenders detecteert, zullen de zenders die momenteel zijn opgeslagen onder 01~15 worden vervangen door de RDS zenders.)

LOUDNESS

NEO:6

CSII

Surround EX

Afstemmen volgens programmatype (PTY zoeken)

Met deze functie kan de tuner automatisch zenders zoeken die momenteel programma’s van een bepaald type uitzenden die u wenst te beluisteren.

In bepaalde omstandigheden duurt het zoeken mogelijk langer dan 1 minuut.

RDS

RTY

AUTO

MEMO STEREO TUNED

Druk op de PTY toets om de PTY zoekfunctie te activeren.

Opstarten

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

PTY

AUTO

MEMO

STEREO

TUNED

Bij ontvangst van een RDS uitzending, verschijnt het programmatype op het display. Als er geen PTY gegevens mee worden gestuurd of het geen RDS zender betreft, verschijnt “NONE”.

Kies het gewenste programmatype met de Joystick (5 / ∞)

of TUNING

/ ¡ toetsen terwijl de PTY indicator

brandt.

Programmatypetabel

Programmatype Display Programmatype Display

Popmuziek POP M Weer WEATHER Rockmuziek ROCK M Financiën FINANCE Gevarieerde muziek EASY M Kinderprogramma’s CHILDREN Licht klassieke muziek LIGHT M Sociale zaken SOCIAL Klassiek CLASSICS Religie RELIGION Andere muziek OTHER M Inkomende telefoontjes PHONE IN Nieuws NEWS Reizen TRAVEL Actueel AFFAIRS Reizen TRAVEL Informatie INFO Jazz muziek JAZZ Sport SPORT Country muziek COUNTRY Educatie EDUCATE Nationale muziek NATION M Drama DRAMA Oldies muziek OLDIES Cultuur CULTURE Folk muziek FOLK M Wetenschap SCIENCE Documentaire DOCUMENT Gevarieerde gesprekken VARIED

“NO PROGRAM” verschijnt indien u deze handelingen probeert uit te voeren voordat de procedure voor het automatisch memoriseren van RDS zenders is afgewerkt.

Druk op de PTY toets om het zoeken te starten.

VOORBEELD: een zender met Pop zoeken.

Display tijdens het zoeken.

Knippert

CINEMA EQ.

DTS.

DOLBY DIGITAL

STEREO

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

Weergave van programmatype

Display bij ontvangst van een zender. Dooft

DOLBY DIGITAL

CINEMA EQ.

DTS.

STEREO

C RSW LFE

SL S SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

PRO LOGIC

LOUDNESS

NEO:6

CSII

Weergave van zendernaam

Surround EX

RDS RTY

PTY

AUTO MEMO

STEREO

TUNED

RDS RTY

AUTO MEMO STEREO TUNED

PTY

TUNING

1/ ¡

Joystick

(MULTI CONTROL 5 / ∞ , DOWN 2 /UP3)

Voorbereidingen

• Volg de procedure voor het automatisch vastleggen van RDS zenders uit.

• Kies de FM golfband.

• Stem af op een RDS zender.

• Er is geen geluidsweergave wanneer “PTY” knippert.

• Als het gewenste programmatype niet wordt gevonden, verschijnt “NO PROGRAM” en keert het display vervolgens terug naar de

uitgangspositie.

Een ander programmatype kiezen

Herhaal stap 1, 2 en 3.

Geluidseffecten

Deze receiver is voorzien van speciale luisterfuncties die een optimaal geluidseffect voor de weergave van diverse videobronnen produceren. Om een optimaal effect van de surroundfuncties te krijgen, moet u vooraf de juiste luidsprekerinstellingen uitvoeren.

Surroundfuncties

Dolby Digital

The Dolby Digital surround laat u genieten van 5.1 kanaals digitaal surroundgeluid van Dolby Digital programmabronnen (bijvoorbeeld Laserdisc of DVD software met het opschrift met het vroegere Dolby surround produceert Dolby Digital een nog betere geluidskwaliteit met een nog ruimtelijker effect en een grotere dynamiek.

Opmerking Hoewel voor echt 5.1-kanaals Dolby Digital surroundgeluid een volledig stel luidsprekers (links en rechts voor, midden, surround links en rechts, en een subwoofer) is vereist, kunt u met deze receiver Dolby Digital (en Dolby Surround) programmabronnen afspelen, ook al zijn er alleen voorluidsprekers aangesloten.

Middenluidspreker

Subwoofer (SW)*

Surroundluidsprekers (L,R)

* Optioneel in deze stand.

*LFE = Low Frequency Effects. Dit kanaal stuurt aparte niet-

directionele bass-signalen naar de subwoofer voor een dynamischer bass-geluid. Hoewel alleen Dolby Digital soundtracks een apart laagfrequentiekanaal bevatten, krijgt u met een subwoofer ook een beter bass-geluid in de andere surround modes. De indicatie “LFE” verschijnt op het display wanneer voor dit kanaal een signaal wordt ingevoerd.

“DTS”, “DTS-ES Extended Surround” en “Neo:6” zijn handelsmerken van Digital

Theater Systems, Inc.

Vervaardigd in licentie van Dolby Laboratories.”Dolby”, “Pro Logic” en het dubbel D symbool zijn handelsmerken van Dolby Laboratories.

Voorluidsprekers (L,R)

). Vergeleken

Dolby Digital EX

Dolby Digital EX is een uitbreiding op de Dolby Digital technologie. Dolby Digital EX genereert zes uitgangskanalen over de volle bandbreedte op basis van 6.1 kanaalbronnen. Dit gebeurt met behulp van een matrix decoder, die drie surroundkanalen aanmaakt uit de twee kanalen in de oorspronkelijke opname. Hiervoor worden drie verschillende surroundsignalen gebruikt: surround links, surround rechts en surround achter. Elk hiervan stuurt een eigen luidsprekergroep. Met andere woorden, er wordt een centraal kanaal toegevoegd voor de achterluidsprekers, waardoor een meer gespreid en natuurlijk surroundeffect wordt bereikt. Zo wordt het publiek omringd door geluid en worden geluidseffecten daar gegenereerd waar u ze in werkelijkheid ook zou horen. Voor de beste resultaten moet u Dolby Digital EX gebruiken met filmtracks die zijn opgenomen met Dolby Digital Surround EX. Deze bevatten een digitaal signaal dat deze feature automatisch activeert. Voor films die voor het einde van 2001 zijn uitgebracht, moet u deze feature handmatig activeren.

Opmerking

Alhoewel u een complete set luidsprekers (links-, rechts- en middenvoor, surround links en rechts, surround achter en een subwoofer) nodig heeft voor echt 6.1-kanaals Dolby Digital Surround EX geluid, kunt u met deze receiver Dolby Digital (en Dolby Surround) programmabronnen afspelen, ook al zijn er alleen voorluidsprekers aangesloten.

Middenluidspreker

Subwoofer (SW)*

Voorluidsprekers (L,R)

Surroundluidsprekers (L,R)

* Optioneel in deze stand.

* LFE = Low Frequency Effects. Dit kanaal stuurt aparte niet-

directionele bass-signalen naar de subwoofer voor een dynamischer bass geluidseffect. Alhoewel alleen Dolby Digital soundtracks een apart laagfrequentiekanaal bevatten, krijgt u met een subwoofer ook een beter bass-geluid in de andere surroundmodes. Het bericht “LFE” verschijnt op het display als voor dit kanaal een signaal wordt ingevoerd.

Dolby PRO LOGIC

Dolby PRO LOGIC II werd speciaal ontwikkeld om Dolby Surround geluid (bijvoorbeeld video en Laserdisc software met merkteken

danken aan een intelligent ontwerp met ingebouwde feedback, matrix surround decodering en decodering van stereo surround geluid over de volle bandbreedte. De PRO LOGIC II modes die in deze receiver zijn geprogrammeerd, zijn “MOVIE”, “MUSIC” en “PRO LOGIC”. De “MOVIE” mode van PRO LOGIC II werkt met vooringestelde karakteristieken voor een evenwichtige, kwaliteitsvolle surround sound weergave terwijl de “MUSIC” mode door de gebruiker kan worden ingesteld met drie optionele regelingen zoals “Dimension”, “Center Width” en “Panorama” modes voor een optimalisering van het geluidsveld. Met “Dimension” kan het geluidsveld geleidelijk naar voren of naar achteren worden verplaatst; met “Center Width” kan de linkermidden-rechter luidsprekerbalans worden geregeld en met “Panaroma” mode worden de surround luidsprekers geïntegreerd in het voorste stereobeeld voor een “omhullend” effect met side wall imaging.

) nog ruimtelijker en helderder te laten klinken. Dit is te

Surroundachterluidspreker

NEDERLANDS

Circle Surround II en het Labs, Inc. Circle Surround II technologie is geinkorporeerd met verlof van de licentiehouder SRS Labs, Inc.

symbool zijn handelsmerken van SRS

Subwoofer (SW)

Surroundluidsprekers (L,R)

Middenluidspreker

Voorluidsprekers (L,R)

Geluidseffecten

Multi-kanaals surroundgeluid (SRS Circle Surround II)

SRS Circle Surround II ™ is een verbetering op zijn voorganger CS-

5.1™ en leidde tot het CS-6.1™ -systeem, waarmee u realistisch, meerkanaals-surroundsound kunt beluisteren van een stereobron of conventionele surround-gecodeerde videobron. Dankzij uw multispeakers geniet u reeds van digitaal Dolby-geluid/DTSmeerkanaalsgeluid. Nu kunt u audio-cd's, MD's, Broadcast en thuistheater beluisteren via uw multi-speakers. Dankzij SRS Circle Surround II ™ zult u een nieuw soort geluid ontdekken. Het CS-systeem vereist aanzienlijk minder opslagruimte voor meerkanaalsinhoud. Het systeem creëert een luisteromgeving die de luisteraar “midden in” muziekuitvoeringen plaatst en zorgt voor een dramatische verbetering van zowel hifi-audio als conventioneel surround-gecodeerd videomateriaal. De CS-decoder incorporeert ook de SRS-technologieën Focus™ en TruBass™. Focus brengt het geluidsbeeld elektronisch van de luidsprekerlokatie naar een optimale positie. TruBass zorgt voor diepe rijke basklanken in kleine luidsprekersystemen zonder dat er een subwoofer nodig is.

Middenluidspreker

Subwoofer (SW)

Voorluidsprekers (L,R)

Surroundluidsprekers (L,R)

Surroundachterluidspreker

NEDERLANDS

6-kanaals DVD modi

Als u een DVD-speler e.d. met zes (5.1) uitgangskanalen aansluit op deze receiver, kunt u genieten van de schitterende weergave van meerkanaals DVD-bronnen. Aangezien de bronsignalen digitaal zijn en elk kanaal afzonderlijk wordt ingevoerd, krijgt u een uitmuntende geluidskwaliteit, ruimtegevoel en dynamiek.

Middenluidspreker

Subwoofer (SW)*

Surroundluidsprekers (L,R)

*LFE = Low Frequency Effects. Dit kanaal stuurt aparte niet-

directionele bass-signalen naar de subwoofer voor een dynamischer bass-geluid.

Voorluidsprekers (L,R)

DSP modi

Met DSP kunt u bij de weergave van nagenoeg elke programmabron de sfeer van een live concert of zaal oproepen. Dit werkt bijzonder goed met stereo programmabronnen zoals CD, televisie en FM radio. Wanneer u nog eens een concert of sportprogramma bekijkt, moet u zeker eens de ARENA, JAZZ CLUB, THEATER,STADIUM of DISCO stand gebruiken!

Middenluidspreker

Subwoofer (SW)

Surroundluidsprekers (L,R)

Voorluidsprekers (L,R)

Wat is DSP?

DSP staat voor Digital Signal Processor. De manier waarop geluid in een bepaalde omgeving wordt waargenomen, wordt bepaald door diverse factoren. Eén van de belangrijkste is nagalm (echo-effect). DSP geeft een gevoel van présence door nagalm te creëren zonder dat dit ten koste gaat van de geluidskwaliteit van het oorspronkelijke signaal.

DTS -ES

DTS-ES (Digital Theater System-Extended Surround) representeert

6.1-kanaals Discrete Surround-formaat dat een verbetering is op 5.1surround. DTS-ES-formaat is een 6.1-kanaals geluidssysteem voor bioscopen waarbij het extra surround-middenkanaal binnen surround-links en surround-rechts geplaatst is. Het is compatibel met zijn voorganger, het systeem DTS 5.1. Het extra kanaal garandeert accuratere plaatsing en regeling van het geluid over het achterste deel van het geluidspodium. De DTS-ES-ontvanger zal vereist zijn om een discrete

6.1-kanaalsmix te leveren. De DTS-ES-decoders die in thuisbioscoopsystemen gebruikt worden, hebben decodeeropties om het extra kanaal te kunnen gebruiken, en om bestaand 5.1-kanaals surround sound te verwerken. DTS-ES Discrete 6.1 en DTS-ES Matrix 6.1 voegen de surroundachterkanaalsaudio aan het DTS 5.1-kanaalformaat toe om de akoestische plaatsing te verbeteren, en maken de akoestische beeldbeweging natuurlijker met de 6.1-kanaalsreproductie. NEO:6 is een nieuwe technologie die 2-kanaals signalen in 6-kanaals signalen decodeert met behulp van hoogaccurate digitale matrixtechnologie. Voor het beste resultaat dient u DTS-ES te gebruiken met soundtracks die zijn opgenomen in DTS-ES format. Deze films bevatten een digitaal signaal dat de DTS-ES-functie automatisch activeert. Bij bepaalde filmtitels zult u deze functie echter handmatig moeten activeren. Afhankelijk van de signalen die weergegeven worden, gebruikt DTS NEO:6 de modus NEO:CINEMA die voor bioscoopweergave geoptimaliseerd is, of de modus NEO:MUSIC die voor muziekweergave geoptimaliseerd is.

Middenluidspreker

Subwoofer (SW)*

Voorluidsprekers (L,R)

Surroundluidsprekers (L,R)

* Optioneel in deze stand.

* LFE = Low Frequency Effects. Dit kanaal stuurt aparte niet-

directionele bass-signalen naar de subwoofer voor een dynamischer bass-geluid. DTS heeft een .1 of LFE kanaal. De indicatie “LFE” verschijnt op het display wanneer voor dit kanaal een signaal wordt ingevoerd.

Surroundachterluidspreker

Geluidseffecten

Surroundweergave

DTS compatibele modellen zijn geschikt voor weergave van een CD, DVD, of LD met DTS logo. DOLBY DIGITAL kan worden gebruikt voor het afspelen van DVD of LD software met (enz.). DOLBY PRO LOGIC kunnen worden gebruikt voor het afspelen van video, DVD of LD software met het Dankzij SRS Circle Surround II kunt u meerkanaalsgeluid vanaf de stereobron beluisteren.

DSP INPUT MODE

Ingangsselectie toetsen

INPUT MODE

logo en digitale DOLBY DIGITAL uitzendingen

logo.

LISTEN MODE

LISTEN MODE % / ﬁ

DSP MODE

Als een DOLBY DIGITAL of DOLBY DIGITAL EX signaal wordt ingevoerd:

(De indicator voor DOLBY DIGITAL of PRO LOGIC licht op.)

1 DOLBY DIGITAL : DOLBY DIGITAL surround. 2 DOLBY D EX : DOLBY DIGITAL EX surround. 3 PLII MOVIE : PRO LOGIC II surround MOVIE-modi.

(De PRO LOGIC indicator licht op.)

4 PLII MUSIC : PRO LOGIC II surround MUSIC-modi.

(De PRO LOGIC indicator licht op.)

5 PRO LOGIC : PRO LOGIC II surround PRO LOGIC-modi.

(De PRO LOGIC indicator licht op.)

6 STEREO : Normale stereo weergave.

Wanneer u DOLBY DIGITAL kiest

“DOLBY DIGITAL” verschijnt nu.

CR LFE

SL SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

Als het DTS of DTS-ES (matrix of discrete) signaal is ingevoerd:

1 DTS : (DTS-indicator licht op.) 2 DTS-ES MATRIX : (DTS en MATRIX-indicator licht op.) 3 DTS-ES DISCRETE : (DTS en DISCRETE-indicator licht op.) 4 STEREO : Normale stereo weergave.

NEDERLANDS

INPUT

SELECTOR

Voorbereidingen

• Zet de betreffende componenten aan.

• Verricht de handelingen beschreven onder “Voorbereiding voor

surroundweergave” (luidsprekerinstellingen). *

•Gebruik de Ingangsselectie toetsen om de component te kiezen voor weergave met surround sound.

• Gebruik de INPUT MODE toets om de ingangsstand (analoog of digitaal) te kiezen voor de bron die u wilt afspelen. 8

•Wanneer de analoge ingang is gekozen, treedt er ruis op bij het afspelen van een DTS bron.

Start de weergave van de video software.

Gebruik de LISTEN MODE knop of LISTEN MODE % /

ﬁ

toetsen om de luistermodus te selecteren.

De luisterstand wordt voor elke ingang afzonderlijk opgeslagen. Als de ingangsstand is ingesteld op automatische bespeuring (“AUTO DETECT” licht op), kiest de receiver automatisch de optimale luisterstand op basis van het soort ingangssignaal en de luidsprekerinstellingen.

Telkens wanneer u de LISTEN MODE knop gebruikt of de LISTEN MODE %/ﬁ toetsen indrukt, verandert de instelling zoals hieronder aangegeven.

De luisterstand hangt af van het soort ingangssignaal.

Als een analoog of digitaal signaal (behalve DOLBY DIGITAL of DTS) wordt ingevoerd:

1 PLII MOVIE : PRO LOGIC II surround MOVIE-modi.

(De PRO LOGIC indicator licht op.)

2 PLII MUSIC : PRO LOGIC II surround MUSIC-modi.

(De PRO LOGIC indicator licht op.)

3 PRO LOGIC : PRO LOGIC II surround PRO LOGIC-modi.

(De PRO LOGIC indicator licht op.)

4 NEO:CINEMA : NEO:6 surround.

(NEO:6 indicator licht op.)

5 NEO:MUSIC : NEO:6 surround.

(NEO:6 indicator licht op.)

6 CSII CINEMA : CS 6.1 surround.

(CS II indicator licht op.)

7 CSII MUSIC : CS 6.1 surround.

(CS II indicator licht op.)

8 CSII MONO : CS 6.1 surround.

(CS II indicator licht op.)

9 STEREO : Normale stereo weergave.

(De STEREO indicator licht op.)

• Als een Dolby Digital- of DTS-signaal meer kanalen heeft dan het maximumaantal beschikbare weergavekanalen op basis van de huidige ontvangerinstelling, wordt het gedownmixed tot het aantal beschikbare kanalen.

Geluidseffecten

DSP-modi (Digital Signal Processor).

DSP kan deze effecten produceren zonder de geluidskwaliteit van de oorspronkelijke muziek- of videobron aan te tasten.

1 Druk op de DSP toets of DSP MODE toets om de huidige

status voor DSP MODE op te roepen.

2 Telkens wanneer u op een toets drukt, gaat u naar de

volgende status, zoals hieronder aangegeven:

1 ARENA : DSP surround ARENA-modi. 2 JAZZ CLUB : DSP surround JAZZ CLUB-modi. 3 THEATER : DSP surround THEATER-modi. 4 STADIUM : DSP surround STADIUM-modi. 5 DISCO : DSP surround DISCO-modi.

• De DSP-modusselectie wordt ongeveer 3 seconden weergegeven.

Regel het volume.

Opmerkingen

•Afhankelijk van het soort signaal of de luidsprekerinstelling kunnen bepaalde luisterstanden niet worden gekozen.

• Bij het starten van de weergave kan het geluid worden onderbroken voor de ingangsbron is bevestigd als Dolby Digital.

• Voor Dolby Digital surround (en alle andere luisterstanden) met één enkele component moet die van het Dolby Digital compatibele type zijn.

NEDERLANDS

6-kanaals DVD-weergave

Als u een DVD-speler e.d. die is voorzien van zes (5.1) uitgangskanalen op deze receiver aansluit, kunt u genieten van surroundgeluidsweergave. Als u probeert een andere disc dan Dolby Digital zoals bijvoorbeeld een DTS CD probeert af te spelen, is er geen geluid of ruis hoorbaar. Om dat te vermijden, moet u ervoor zorgen dat de component is aangesloten DVD/6CH INPUT van de receiver via een surround processor die het surroundsignaal kan decoderen. U kunt ook een DVD-speler aansluiten die zelf het surroundsignaal kan decoderen.

INPUT MODE

DVD/6CH

INPUT MODE

DVD/6CH

VOLUME

VOLUME /

Voorbereidingen

• Sluit uw DVD-speler aan op de DVD/6CH aansluitingen van de receiver.

• Schakel alle te gebruiken componenten aan.

• Verricht de handelingen van “Voorbereiding voor surroundweergave”.

Kies DVD/6CH als ingangsbron.

• Als luidsprekersysteem B is ingeschakeld wanneer “DVD/6CH” als ingangsbron is gekozen, zal luidsprekersysteem B worden uitgeschakeld en luidsprekersysteem A automatisch worden aangeschakeld.

Kies “6CH INPUT” door op de INPUT MODE toets te

drukken.

Start de weergave van de DVD software.

Regel het volume.

• Het volume of de geluiskwaliteit (SET UP, SOUND) van de kanalen kunnen niet appart worden geregeld met de receiver in de DVD/ 6CH stand. Regel het volume via de DVD-speler. Het volume van een actieve subwoofer kan via de subwoofer zelf worden geregeld.

Geluidseffecten

Handige functies

DIMMERSTEREO

SOUND LISTEN MODE

STEREO

Regelen van het geluid

Tijdens weergave in de surroundstand kunt u het geluid verder afstellen.

1 Druk op de SOUND toets en druk op de

(2/3) tot het gewenste onderwerp in de display verschijnt.

Telkens wanneer u op de toetsen verandert het menu als volgt: Merk op dat sommige items in bepaalde standen niet verschijnen.

1 CNTR (Niveauregeling middenluidspreker)* 2 SR (Niveauregeling rechter surroundluidspreker)* 3 SB (Niveauregeling van achterste surround-luidspreker)* 4 SL (Niveauregeling linker surroundluidspreker)* 5 SUBW (Niveauregeling subwoofer)* 6 INPUT (Ingangsniveauregeling - analoge-modi) ™ 7 MIDNIGHT (Alleen midnight-modi aan/uit - Dolby Digital-modi) 8 PANORAMA (Panorama-modi aan/uit)** 9 DIMENSION (Dimension-regeling)** 0 CENTER WIDTH (Center width-regeling)**

- CENTER FOCUS (Center focus-regeling)*** = CSII DLY (Bijstelling vertraging achterluidspreker)*** ~ CS II GAIN (Bijstelling input gain)*** ! TruBass (Bijstelling TruBass)***

* De instelling is alleen maar tijdelijk voor de huidige ingangselectie.

De waarde gaat automatisch terug naar de oorspronkelijke ingestelde waarde wanneer het apparaat aan- of uitgezet wordt

of wanneer de ingangselectie veranderd wordt. ** Alleen voor Pro Logic II Music ** Alleen voor CS II.

2 Verricht de instelling met de MULTI CONTROL knop of de

Joystick (5/∞).

• Het onderwerp van afstelling wordt ongeveer 8 seconden weergegeven.

MULTI CONTROL

LISTEN MODE % / ﬁ

SOUND Joystick

(MULTI CONTROL 5 / ∞ , DOWN 2 /UP3)

DIMMER

toetsen of Joystick

drukt of de Joystick (2/3),

Midnight-modi (alleen Dolby Digital-modi)

Wanneer u ’s nachts een film bekijkt, kan het volume niet zo hoog worden gezet als u normaal zou doen. Midnight-modi comprimeert de dynamiek van bepaalde stukken van de Dolby Digital sound track (bijvoorbeeld luide scènes) om het verschil in volume tussen aangeduide en niet-aangeduide stukken te beperken. Zo kan men de hele sound track goed horen, zelfs bij een laag volume.

1 Druk op de SOUND toets en vervolgens op de

toetsen of

Joystick (2/3) totdat “MIDNIGHT” op het scherm verschijnt.

• Dit kan alleen worden gekozen wanneer CD/DVD, DVD/6CH, VIDEO 2, VIDEO 3 is gekozen als bron en de luisterstand op “DOLBY DIGITAL” staat.

2 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om deze

functie aan (ON) of uit (OFF) te zetten.

CRSW

LFE

SL SSB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

• Het aan te passen item wordt gedurende ongeveer 8 seconden weergegeven.

• Het is mogelijk dat bepaalde Dolby Digital software niet compatibel is met de Midnight-modi.

Panorama-modi (alleen Pro Logic II Music-modi)

Bij het beluisteren van muziek, krijgt u door het regelen van de panorama mode een “omhullend” geluidseffect.

1 Druk op de SOUND toets en vervolgens op de

toetsen of

Joystick (2/3) totdat “PANORAMA” op het scherm verschijnt.

2 Kies PANORAMA ON of OFF met de MULTI CONTROL knop of

de Joystick (5/∞).

1 PANORAMA ON : PANORAMA mode is AAN. 2 PANORAMA OFF : PANORAMA mode is UIT.

CRSW

LFE

SL SSB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

Dimension-modi (alleen Pro Logic II Music-modi)

Bij het beluisteren van sommige muziekopnames, kunt u door het regelen van de dimension-modi een ideale balans tussen alle luidsprekers verkrijgen.

STEREO

NEO:6

CSII

NEO:6

CSII

Surround EX

toetsen of

RDS RTY

AUTO

MEMO STEREO TUNED

RDS RTY

AUTO

MEMO STEREO TUNED

1 Druk op de SOUND toets en vervolgens op de

Joystick (2/3) totdat “DIMENSION” op het scherm verschijnt.

2 Regel het geluidsveld naar achteren of naar voren met de MULTI

CONTROL knop of de Joystick (5/∞).

Geluidsveld naar voren.

DOLBY DIGITAL

CINEMA EQ.

SP MUTE

OPTICAL 6CH INPUT

CRSW

LFE

SL SSB SR

A B CLIP

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

Geluidsveld in neutrale positie.

SP MUTE

OPTICAL 6CH INPUT

CRSW

LFE

SL SSB SR

A B CLIP

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

↓

CINEMA EQ. ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DTS.

MATRIX

DISCRETE

PRO LOGIC

DOLBY DIGITAL

PRO LOGIC

LOUDNESS

NEDERLANDS

Geluidsveld naar achteren.

SP MUTE

OPTICAL 6CH INPUT

A B CLIP

CRSW

LFE

SL SSB SR

COAXIAL ANALOG 96kHzfs

↓

CINEMA EQ.

DTS.

STEREO ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

AUTO DETECT THX

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO STEREO TUNED

Geluidseffecten

Center Width modi (alleen Pro Logic II Music-modi)

Met de center width-regeling krijgt u een beter geluid bij het beluisteren van muziek door een centraal beeld van alleen de middenluidspreker of linker en rechter luidsprekers of diverse combinaties.

1 Druk op de SOUND toets en vervolgens op de

toetsen of

Joystick (2/3) totdat “CENTER WIDTH” op het scherm verschijnt.

• De CENTER WIDTH indicatie rolt in het display.

• Wanneer de middenluidspreker is uitgeschakeld, werkt deze regeling

niet goed.

2 Regel het linker-midden-rechter uitgangsniveau met de MULTI

CONTROL knop of de Joystick (5/∞).

Het middenbeeld is alleen hoorbaar via de middenluidspreker.

CINEMA EQ.

DTS.

STEREO

CRSW

LFE

SL SSB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

DOLBY DIGITAL

PRO LOGIC

LOUDNESS

NEO:6

CSII

Surround EX

Het middenbeeld is alleen hoorbaar via de linker en rechter luidspreker.

CINEMA EQ.

DTS.

STEREO

CRSW

LFE

SL SSB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

ACTIVE EQ.

MATRIX

DSP MODE

COAXIAL ANALOG 96kHzfs

DISCRETE

DOLBY DIGITAL

PRO LOGIC

LOUDNESS

NEO:6

CSII

Surround EX

• In andere posities kan het middenbeeld tegelijk door de middenluidspreker en linker en rechter luidsprekers worden geproduceerd met diverse combinatiemogelijkheden.

NEDERLANDS

Circle Surround II-modi

Voor multi sound van een stereo bron (Circle Surround) kunt u de circle surround II -modi kiezen.

Gebruik de LISTEN MODE knop of LISTEN MODE %/ﬁ toetsen om CS II te selecteren.

Center Focus modi (uitsluitend CS II-modi)

Center focus (vergroot niveauaanpassing) levert een beter geluid als u CS II CINEMA/MUSIC/MONO selecteert. Het verplaatst het geluidsbeeld naar een optimale positie, die meer natuurlijk klinkt door het middenbeeld.

1 Druk op de SOUND toets en vervolgens op de

Joystick (2/3) totdat “CENTER FOCUS” op het scherm verschijnt.

CINEMA EQ.

DTS.

LFE

SL SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

2 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om het

niveau van de centrumelevatie te wijzigen.

• Het aanpassingsbereik varieert van 0 tot 10.

CINEMA EQ.

DTS.

LFE

SL SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

• CENTER FOCUS is niet beschikbaar wanneer de middenluidspreker is uitgeschakeld.

STEREO

LOUDNESS

STEREO

LOUDNESS

toetsen of

NEO:6

Surround EX

CSII

NEO:6

Surround EX

CSII

RDS RTY

AUTO

MEMO STEREO TUNED

RDS RTY

AUTO

MEMO STEREO TUNED

RDS

RTY

AUTO MEMO

STEREO

TUNED

RDS

RTY

AUTO MEMO

STEREO

TUNED

Rear Delay afstel-modi (uitsluitend CS II-modi)

Bijstelling van de CS II achtervertraging (rear delay) leidt tot een beter geluidseffect uit de achterluidsprekers.

1 Druk op de SOUND toets en vervolgens op de

toetsen of

Joystick (2/3) totdat “CSII DLY” op het scherm verschijnt.

2 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de

achterluidspreker bij te stellen.

• Het aanpassingsbereik varieert van 0 ms tot 25 ms.

LFE

SL SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

CS II Gain afstel-modi (uitsluitend CS II-modi)

Met CS II Gain kunt u de invoervergroting voor de verwerking van de Circle Surround II bijstellen.

1 Druk op de SOUND toets en vervolgens op de

toetsen of

Joystick (2/3) totdat “CSII GAIN” op het scherm verschijnt.

2 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de

invoervergroting bij te stellen.

• Het aanpassingsbereik varieert van 0 tot 18.

LFE

SL SB SR

SP MUTE

A B CLIP

CINEMA EQ.

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

DTS.

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

STEREO

LOUDNESS

NEO:6

CSII

Surround EX

RDS RTY

AUTO

MEMO

STEREO

TUNED

TruBass afstel-modi (uitsluitend CS II-modi)

TruBass zorgt voor diepe, volle basklanken naar de diverse or luidsprekers.

1 Druk op de SOUND toets en vervolgens op de

Joystick (2/3) totdat “TruBass” op het scherm verschijnt.

2 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om de

volgende opties te selecteren.

1 TruBass OFF 2 TruBass SW 3 TruBass LR 4 TruBass SW + LR

• Nadat u 2, 3 of 4 heeft geselecteerd, zijn TruBass luidsprekergrootte

en niveaubijstelling beschikbaar.

3 Voor TruBass luidsprekerselectie gebruikt u de MULTI CONTROL

knop of Joystick (5/∞) om één van de volgende opties te selecteren.

1 TruBass LARGE 2 TruBass MID 3 TruBass SMALL

4 Gebruik de MULTI CONTROL knop of Joystick (5/∞) om het

TruBass niveau af te stellen.

• Het afstellingsbereik varieert van 0 (TruBass OFF) tot 10.

CINEMA EQ.

DTS.

LFE

SL SB SR

SP MUTE

A B CLIP

OPTICAL 6CH INPUT

AUTO DETECT THX

COAXIAL ANALOG 96kHzfs

ACTIVE EQ. DSP MODE

MATRIX

DISCRETE

DOLBY DIGITAL

PRO LOGIC

LOUDNESS

STEREO

NEO:6

CSII

Surround EX

toetsen of

RDS RTY

AUTO

MEMO STEREO TUNED

Geluidseffecten

Dimmen van het display

Met de dimmerfunctie kunt u de helderheid van het display van de receiver regelen. Gebruik deze toets bijvoorbeeld voordat u ’s nachts een film gaat bekijken of naar muziek gaat luisteren.

Bij elke druk op de DIMMER toets verandert de helderheid van het display naar één van de drie beschikbare instellingen. Kies het helderheidsniveau dat u het aangenaamst vindt.

1 Helder 2 Medium 3 Donker

96kHz LPCM weergave

De receiver is compatibel met 96kHz LPCM weergave. Om een 96kHz DVD te beluisteren zet u de luisterstand op “STEREO”.

• In FULL AUTO invoermodus, is de luistermodus automatisch afgesteld

op STEREO.

• In de DIGITAL MANUAL ingangsmodus (luistermodus is niet STEREO)

verschijnt “FS 96kHz” in de display en er komt geen geluid uit de luidsprekers. Druk op de LISTEN MODE of STEREO toets (de luistermode verandert in de STEREO mode) om geluid uit de luidsprekers te genereren.

NEDERLANDS

Basishandelingen voor de afstandsbediening van andere componenten

De bij deze receiver geleverde afstandsbediening kan ook worden gebruikt voor het bedienen van andere componenten, zowel van dit merk als een aantal andere merken indien de vereiste code in de afstandsbediening is vastgelegd.

Waarschuwing voor uitgeputte batterijen

Vervang beide batterijen door nieuwe wanneer u merkt dat het werkingsbereik van de afstandsbediening verkleint. Vervang de batterijen binnen ongeveer 30 seconden om te voorkomen dat de instellingscodes worden verwijderd. In geval dat de instellingscodes per ongeluk zijn verwijderd moeten de codes opnieuw worden ingevoerd.

Registreren van instelcodes voor andere componenten

REMOTE MODE

INPUT

SELECTOR

NEDERLANDS

Zoek de code voor de te registreren component.

• Zoek de code voor de te registreren component in de codelijst. °

Voorbeeld: om een DVD-speler van KENWOOD te registreren, voert u “805” in.

Ingang Component Merk Code Toets

(DVD) Lecteur DVD KENWOOD 805, 808 DVD

SOURCE

Cijfertoesten

2 Met de OTHERS toets kunt u een andere DVD, CD, CBL/SAT,

VCR of TV-component bedienen.

Voor OTHERS toets:

Houd de OTHERS toets ingedrukt en druk op de numerieke toetsen om de setup-code in te voeren.

• Voorbeeld: Wanneer u de KENWOOD DVD-speler heeft geregistreerd, drukt u op “804” om een andere, door Panasonic vervaardigde DVD-speler te registreren.

• Als u een ongeldige toets indrukt, sluit de afstandsbediening de setup-modus af.

Druk op één van de REMOTE MODE toetsen en druk dan op de

SOURCE

toets om te controleren of de component die u wilt

bedienen, wordt ingeschakeld.

Als de component niet reageert en er meer dan één setup-code beschikbaar is, voert u een andere setup-code in en probeert u het opnieuw.

• Als de component al aan staat, drukt u op de SOURCE

hem uit te zetten.

Herhaal stap 2 en 3 to voor het registreren van andere

toets om

componenten tot alle vereiste codes zijn vastgelegd.

Alternatieve REMOTE MODE toets.

Deze handeling is optioneel en praktisch als u een INPUT SELECTOR toets koppelt aan de REMOTE MODE toets. Terwijl u één component bedient, functioneert de INPUT SELECTOR toets als een alternatieve REMOTE MODE toets om een andere component te selecteren.

• Voorbeeld: De REMOTE MODE (DVD) toets kan worden gekoppeld aan de INPUT SELECTOR (VIDEO 1) toets. Zie hieronder voor uitleg:

1 Nadat u de setup-code heeft geregistreerd, houd u de SOURCE

toets ingedrukt en drukt u op de REMOTE MODE (DVD)

toets.

2 Druk op de the INPUT SELECTOR (VIDEO 1) toets terwijl u de

SOURCE

• De VIDEO 1 toets functioneert nu als DVD toets, die u kunt selecteren terwijl u een CD-speler gebruikt.

• Herhaal stappen 1 en 2 om andere INPUT SELECTOR toetsen te koppelen.

toets ingedrukt houdt.

Componentenregistratie voor REMOTE MODE (DVD, CD, CBL/

SAT, VCR, TV, OTHERS) toetsen.

1 Voor DVD, CD, CBL/SAT, VCR of TV toetsen;

Houd de SOURCE toetsen om de setup-code in te voeren.

• Voorbeeld: Toets “805” in om een door KENWOOD gemaakte DVD-speler te registreren.

• Als u een ongeldige toets indrukt, sluit de afstandsbediening de setup-modus af.

toets ingedrukt en druk op de numerieke

Opmerking

Alhoewel elke setup-code is ontworpen om te werken met een aantal verschillende modellen, is het mogelijk dat een bepaalde code niet werkt met specifieke modellen. Het kan ook gebeuren dat enkele codes slechts een aantal van de beschikbare functies van een specifiek model kunnen bedienen.

Basishandelingen voor de afstandsbediening van andere componenten

Bediening van andere componenten

Met de volgende handelingen kunt u de geregistreerde componenten bedienen. KENWOOD audiocomponenten die middels systeembedieningssnoeren zijn aangesloten, worden automatisch samen met de receiver aan- en uitgeschakeld.

SOURCE

RECEIVER

INPUT

SELECTOR

Kies de gewenste component met de INPUT SELECTOR

toetsen.

• Door op de INPUT SELECTOR te drukken, verandert ook de ingangskeuzeschakelaar op de receiver.

• Ga naar stap 2 wanneer u de geregistreerde DVD-speler, CD- speler, CBL/SAT receiver, videorecorder of TV bedient.

• Ga naar stap 3 bij het bedienen van een CD-speler, cassettedeck, MD-speler of tuner met systeembedieningsaansluiting.

NEDERLANDS

Druk op de bron SOURCE toets.

• Druk op de RECEIVER toets om terug te keren naar de receiverbedieningsstand.

Druk op de gewenste bedieningstoetsen.

De afstandsbediening-modi blijft staan op de geselecteerde ingangscomponent. Herhaal stap 2 of 3 als u een andere component wilt selecteren.

Opmerking

Richt de afstandsbediening naar de sensor op de receiver voor het bedienen van KENWOOD componenten die middels systeembedieningssnoeren zijn verbonden. Voor andere componenten moet u de afstandsbediening naar de te bedienen component richten.

‚

Basishandelingen voor de afstandsbediening van andere componenten

Tabel met instelcodes

TV instelcodes VCR-instelcodes

Merk Instelcodes

AKAI 408 BLAUPUNKT 401 FENNER 412 FISHER 413 GRUNDIG 402 HITACHI 414, 415 INNO-HIT 416 IRRADIO 408 JVC 417 LOEWE 429, 430 MAGNAVOX 406 MIVER 401 NOKIA 403 NORDMENDE 404, 405 OKANO 416 ORION 418 PANASONIC 419, 420 PHILIPS 406 SABA 404, 407 SAMSUNG 421 SANYO 413 SCHNEIDER 408 SHARP 422 SONY 423, 424, 425, 426, 427

NEDERLANDS

TELEFUNKEN 407, 409, 410 THOMSON 411 TOSHIBA 428

Merk Instelcodes

AIWA 513 BELL+HOWELL 514 BLAUPUNKT 501 CGM 514, 515 DIGTAL 515 FISHER 514 G.E. 516 GRUNDIG 502 HITACHI 517, 518 JVC 519 LOEWE 503, 504 MAGNAVOX 501, 515 MITUBISHI 520, 521, 522, 523 NOKIA 505 NORDMENDE 506, 507, 508 PANASONIC 524 PHILIPS 509 PHONOLA 515 SABA 510 SAMSUNG 525, 526 SANYO 514 SHARP 527, 528 SIEMENS 502 SONY 529, 530, 531 TELEFUNKEN 511, 512 TOSHIBA 532

CBL/SAT-instelcodes

Merk Instelcodes

AMSTRAD 601, 602, 603, 604, 633 CANAL+ 622 D-BOX 626 ECHOSTAR 619, 620, 621, 623 FORCE 630 GALAXIS 629 GRUNDIG 605, 606 HIRSCHMANN 639 ITT 609 JERROLD 616 JVC 614 JVC/BT 613 KATHREIN 611, 612, 636 MASCOM 634 NOKIA 628, 635 PACE 608, 627 PANASONIC 615 PHILIPS 607, 625 SELECTOR 631 SKYMASTER 610, 638 THOMSON 637 TPS/SAGEM 624 TRIAX 632 VIDEOWAY 617, 618

DVD-instelcodes

Merk Instelcodes

JVC 801 KENWOOD 805, 808 PANASONIC 804 PHILIPS 807 PIONEER 803 SONY 802 TOSHIBA 806

CD-instelcodes

Merk Instelcodes

DENON 702 ONKYO 704 PHILIPS 705 PIONEER 706 SONY 701 TEAC 703 YAMAHA 707

Basishandelingen voor de afstandsbediening van andere componenten

Bediening van een cassettedeck, CD-speler en MD recorder

Deze basishandelingen kunnen worden verricht met de hieronder beschreven toetsen bij aansluiting op een KENWOOD cassettedeck, CD-speler of MD recorder die met systeembediening functioneert. &

Bediening cassettedeck Bediening CD-speler

SOURCE

1 (Achteruit)

¡ (Snel vooruit)

(Tapedeckselectie)

A/B

DVD

CBL/SAT

REMOTE MODE

OTHERS

VCR TV

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

SEL

P.CALL /UP

BASS BOOST

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

MUTE

VOLUME

DIMMER

TUNER

MD/TAPE

3/8

(3Weergave)

2 (Terugspolen)

7 (Stoppen)

Cijfertoesten

(Tracks kiezen)

(Omhoog

verspringen)

(Omlaag

verspringen)

1 (Achterwaarts zoeken)

¡ (Voorwaarts zoeken)

DISC SEL

(Disc keuze)

DISC SKIP

(Disc overslaan)

SOURCE

DVD

CBL/SAT

REMOTE MODE

OTHERS

VCR TV

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

SEL

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

P.CALL /UP

BASS BOOST

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

MUTE

VOLUME

DIMMER

TUNER

MD/TAPE

3/8

(Weergave/Pauze)

7 (Stoppen)

NEDERLANDS

Bediening MD recorder

Cijfertoetsen

(Tracks kiezen)

¢ (Omhoog

verspringen)

4 (Omlaag

verspringen)

1 (Achterwaarts zoeken)

¡ (Voorwaarts zoeken)

SOURCE

DVD

CBL/SAT

REMOTE MODE

VCR TV

OTHERS

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

SEL

SPEAKER EQ

P.CALL /UP

BASS BOOST

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

MUTE

VOLUME

DIMMER

TUNER

MD/TAPE

+100

(Tracks kiezen)

3/8

(Weergave)

8 (Pauze)

7 (Stoppen)

Basishandelingen voor de afstandsbediening van andere componenten

Bediening van andere componenten

Hieronder vindt u een opsomming van de handelingen die voor elke component met de afstandsbediening kunnen worden verricht.

1 Kies de ingangsbron.

2 Druk op de betreffende bedieningstoetsen.

Meer details vindt u in de volgende hoofdstukken.

Met deze toetsen kunnen de basishandelingen worden verricht voor apparatuur van KENWOOD en andere fabrikanten indien de setupcode voor elke component vooraf werd ingevoerd. °

Bediening TV Bediening videorecorder

• Druk elke toets goed in en wacht minstens 1 seconde alvorens een volgende toets in te drukken.

• Cijfertoetsen werken op dezelfde manier als de cijfertoetsen op de originele afstandsbediening.

NEDERLANDS

(Volume + / –)

(Kanaal + / –)

Cijfertoetsen

VOL + / –

CH + / –

ENTER

(Invoeren)

SOURCE

DVD

CBL/SAT

REMOTE MODE

OTHERS

VCR TV

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

TOP MENU SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

SEL

VOLUME

P.CALL /UP

FLIP BAND

DIMMER

MD/TAPE

BASS BOOST

MUTE (Geluid dempen)

MUTE

INPUT SEL

(Ingangskeuzeschakelaar)

TUNER

(Stroom)

SOURCE

(Stroom)

Cijfertoetsen

CH + / –

(Kanaal + / –)

1 (Achteruit)

¡ (Snel vooruit)

INPUT SEL

(Ingangskeu-

zeschakelaar)

SOURCE

DVD

CBL/SAT

REMOTE MODE

OTHERS

VCR TV

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

SEL

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

P.CALL /UP

BASS BOOST

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

MUTE

VOLUME

DIMMER

TUNER

MD/TAPE

3/8

(3Weergave)

8 (Pauze)

7 (Stoppen)

Basishandelingen voor de afstandsbediening van andere componenten

Bedienieng CBL/SAT -ontvanger Bediening CD-speler

SOURCE

(Stroom)

Cijfertoetsen

CH + / –

(Kanaal + / –)

ENTER

(Invoeren)

DVD

VCR TV

+10

DVD

OSD RETURN

1¡ 2 6

INPUT SEL

DISC SEL

DVD/6CH CD/DVD

VIDEO 1 VIDEO 2

AV AUX

POWER

RECEIVER

CBL/SAT

REMOTE MODE

OTHERS

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

+100

MUTE

DSP MODESTEREOINPUT MODE

TV CONTROL

VOL.

INPUT

SEL

VOLUME

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

/UP

™£

ENTER

MULTI CONTROL

™

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

A/B AUTO

DISC SKIP

DIMMER

PHONO

TUNER

MD/TAPE

VIDEO 3

INPUT SELECTOR

LOUDNESS

TONE

BASS BOOST

MENU (Menu)

5 (Cursor omhoog) ∞ (Cursor omlaag) 2

(Cursor links)

(Cursor rechts)

SOURCE

(Stroom)

Cijfertoesten

(Tracks kiezen)

(Omhoog

verspringen)

(Omlaag

verspringen)

1 (Achterwaarts zoeken)

¡ (Voorwaarts zoeken)

DISC SEL

(Disc keuze)

DISC SKIP

(Disc overslaan)

SOURCE

DVD

CBL/SAT

REMOTE MODE

OTHERS

VCR TV

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

SEL

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

P.CALL /UP

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

MUTE

VOLUME

DIMMER

TUNER

MD/TAPE

BASS BOOST

3/8

(Weergave/Pauze)

7 (Stoppen)

NEDERLANDS

Bediening DVD-speler

SOURCE

(Stroom)

Cijfertoetsen

(Tracks kiezen)

¢ (Omhoog

verspringen)

4 (Omlaag

verspringen)

TOP MENU

(Titel)

ENTER

(Invoeren)

PAGE UP/DOWN

(Pagina vooruit of terug)

1 (Achterwaarts zoeken)

¡ (Voorwaarts zoeken)

OSD

SOURCE

DVD

CBL/SAT

REMOTE MODE

VCR TV

OTHERS

+10

+100

DSP MODESTEREOINPUT MODE

TV CONTROL

DVD

VOL.

INPUT

TOP MENU

SET UP

SOUND

™

P.CALL

/DOWN

™£

ENTER

MULTI CONTROL

™

OSD RETURN

PAGE DOWN

PAGE UP RDS DISP

PTY

TUNING

FLIP BAND

1¡ 2 6

INPUT SEL

A/B AUTO

DISC SEL

DISC SKIP

DVD/6CH CD/DVD

PHONO

VIDEO 1 VIDEO 2

VIDEO 3

INPUT SELECTOR

AV AUX

LOUDNESS

TONE

SEL

POWER

RECEIVER

LISTEN MODE

ACTIVE EQ

SPEAKER EQ

VOLUME

P.CALL /UP

DIMMER

MD/TAPE

BASS BOOST

MUTE

TUNER

MENU (Menu)

5 (Cursor omhoog) ∞ (Cursor omlaag) 2

(Cursor links)

(Cursor rechts)

RETURN (Terug)

3/8

(3Weergave)

2 (Bladeren) 8 (Pauze)

7 (Stoppen)

Bij problemen

Terugstellen van de microcomputer

De microcomputer functioneert mogelijk niet juist in bepaalde omstandigheden (nadat het netsnoer bijvoorbeeld is losgekoppeld met de spanning ingeschakeld). Het toestel zal dan tevens niet naar behoren functioneren en de aanduidingen op het display zijn mogelijk verkeerd. Wanneer dat gebeurt, volgt u de onderstaande procedure om de microcomputer terug te stellen en het toestel weer normaal te laten functioneren.

Versterker

Probleem

Geen geluid.

De STANDBY indicator knippert en u hoort geen geluid.

Geen geluid uit één van de luidsprekers.

Geen geluid via de surroundluidsprekers en/ of middenluidspreker, of het geluid is erg zacht.

Bromtoon hoorbaar wanneer u de PHONO

NEDERLANDS

ingang hebt gekozen.

Bij het afspelen van een Dolby Digital bronsignaal met een DVD-speler valt het geluid meteen weg nadat het is begonnen.

Bij weergave met een DVD-speler is er geen geluid hoorbaar.

Een videobron kan niet normaal worden opgenomen.

• De luidsprekersnoeren zijn niet aangesloten.

• De VOLUME regelaar staat in de minimumstand.

• MUTE is ON.

• De SPEAKERS schakelaars staan op OFF.

• De luidsprekerkabels zijn kortgesloten.

• De luidsprekersnoeren zijn niet aangesloten.

• De snoeren van de surroundluidspreker en/of

de middenluidspreker zijn niet aangesloten.

•

De surroundweergavefunctie is niet ingeschakeld.

• De volumeregelaars van de surround- en/of middenluidsprekers staan in de minimumstand.

•

De stekkers van het audiosnoer van de platenspeler zitten niet stevig in de PHONO aansluitingen.

• De plantenspeler is niet geaard.

• Dit probleem kan veel oorzaken hebben,

afhankelijk van het type DVD-speler.

• De ingangsstand staat op digital manual.

• De software is beveiligd tegen kopiëren.

Oorzaak

Druk de POWER ON/OFF toets naar OFF met de stekker in het stopcontact. Houd vervolgens de ON/STANDBY toets ingedrukt en druk tegelijkertijd op POWER ON/ OFF.

• Door de microcomputer terug te stellen wordt tevens de inhoud van het geheugen volledig gewist en worden alle fabrieksinstellingen hersteld.

Oplossing

• Sluit de snoeren correct aan zoals beschreven

onder "Aansluiten van de luidsprekers". $

• Verhoog het volume.

• Zet MUTE op OFF. ™

• Zet de SPEAKERS schakelaar(s) op ON. ¡

• Zet het toestel af, los het kortsluitingsprobleem

op en zet het toestel weer aan.

• Sluit de snoeren correct aan zoals beschreven

onder "Aansluiten van de luidsprekers". $

• Sluit de snoeren correct aan zoals beschreven

onder "Aansluiten van de luidsprekers". $

• Kies een surroundstand.

• Regel het luidsprekerniveau met de testtoon.

(

• Steek de stekkers stevig in de PHONO aansluitingen.

• Sluit de aardingsdraad aan op GND op het achterpaneel.

• Zet de ingangsstand op digital manual voor u de weergave van de Dolby Digital bron start.

• Druk op de INPUT MODE toets om automatische bespeuring mode te kiezen. 8

• Tegen kopiëren beveiligde software kan niet worden opgenomen.

Tuner

Probleem

Radiozenders kunnen niet worden ontvangen.

Storingen

Een voorinstelzender kan niet worden ontvangen door op de betreffende cijfertoets te drukken.

Oorzaak

• Er is geen antenne aangesloten.

• De golfband is niet correct gekozen.

• De tuner staat niet afgestemd op de juiste

frequentie.

• Ruis veroorzaakt door auto’s.

• Ruis veroorzaakt door een elektrisch apparaat.

• Ruis veroorzaakt door een TV-toestel in de

buurt.

• De voorinstelzender heeft een frequentie die buiten het ontvangstbereik ligt.

• Het voorinstelgeheugen is gewist doordat de stekker lange tijd niet op een stopcontact is aangesloten geweest.

Oplossing

• Sluit een antenne aan. ^

• Kies de juiste golfband.

• Stem af op de frequentie van de gewenste

zender. ∞

• Installeer een buitenantenne zo ver mogelijk van de weg.

• Zet het toestel af.

• Plaats de receiver verder van de TV.

• Stel een zender met een ontvangbare

frequentie voorin.

• Stel de zender opnieuw voorin.

Bij problemen

Afstandsbediening

Probleem

Bepaalde ingangen kunnen niet worden gekozen met de afstandsbediening.

De afstandsbediening werkt niet.

Oorzaak

• Geen codes voor de betreffende ingang(en) vastgelegd.

• De afstandsbediening is verkeerd ingesteld.

• De batterijen zijn leeg.

• De afstandsbediening wordt te ver van het

apparaat gehouden, de hoek waarin ze wordt gehouden is te groot of er bevindt zich een obstakel tussen de afstandsbediening en het apparaat.

• De audio- en systeembedieningssnoeren zijn niet juist aangesloten.

• Er zit geen software in de broncomponent.

• Het cassettedeck dat u in de weergavestand

wilt zetten, is aan het opnemen.

• De afstandsbediening is niet juist ingesteld voor de component die u wilt bedienen.

Oplossing

• Registreer een instelcode voor de betreffende

ingang(en). °

• Druk op de bronkeuzetoetsen of bron SOURCE

toetsen om de juiste werkingsstand te

kiezen.

• Plaats nieuwe batterijen.

• Gebruik de afstandsbediening binnen het

voorgeschreven bereik.

• Sluit de snoeren aan zoals beschreven onder "Opstellen van het systeem".

• Plaats software in de broncomponent die u wilt laten spelen.

• Wacht tot de opname is voltooid.

• Druk op de bronkeuzetoetsen of de bron

SOURCE

de betreffende component te kiezen voor u die gaat bedienen. ‡

toetsen om de werkingsstand voor

NEDERLANDS

Technische gegevens

Let op : Om veilige bediening te waarborgen, dient deze

bladzijde zorgvuldig te worden doorgelezen.

AUDIO gedeelte

Nominaal uitgangsvermogen bij STEREO

DIN /IE C (63 Hz ~ 12,5 kHz, 0,09% totale harmonische vervorming bij

6 Ω) ......................................................................... 100 W + 100 W

Effectief uitgangsvermogen bij SURROUND

FRONT (Voor) (63 Hz ~ 12,5 kHz, 0,09% totale harmonische

vervorming bij 6 Ω, één kanaal aangestuurd) .... 100 W + 100 W

CENTER (Midden) (63 Hz ~ 12,5 kHz, 0,09% totale harmonische

vervorming bij 6 Ω, één kanaal aangestuurd) ................... 100 W

SURROUND (Surround) (63 Hz ~ 12,5 kHz, 0,7% totale harmonische

vervorming bij 6 Ω, één kanaal aangestuurd) .... 100 W + 100 W

SURROUND BACK/SUBWOOFER (Surround achter /Subwoofer) (63 Hz ~ 12,5 kHz, 0,09% totale harmonische vervorming bij 6 Ω

één kanaal aangestuurd) ..................................................... 100 W

Totale harmonische vervorming ............. 0,009% (1 kHz, 50 W, 6 Ω)

Frequentiebereik

Lijn (CD/DVD, TAPE, VIDEO 1, VIDEO 2, VIDEO 3, DVD/6CH)

................................................. 10 Hz ~ 100 kHz, +0 dB ~ –3,0 dB

PHONO-RIAA-weergave ................ 40 Hz ~ 20 kHz, 1,5 dB ~ –3,0 dB

Maximum ingangsniveau

PHONO (MM)

.................. 45 mV, 1 % totale harmonische vervorming bij 1 kHz

Signaal-/ruisverhouding (IHF’66)

PHONO (MM) ........................................................................ 75 dB

Lijn (CD/DVD, TAPE, VIDEO 1, VIDEO 2, VIDEO 3, DVD/6CH)

............................................................................................... 95 dB

Geluidssterkteregeling

VOLUME bij –30 dB-niveau .................................. +6 dB (100 Hz)

Ingangsgevoeligheid/impedantie

PHONO (MM) ........................................................ 6,0 mV / 47 kΩ

Lijn (CD/DVD, TAPE, VIDEO 1, VIDEO 2, VIDEO 3, DVD/6CH)

.............................................................................. 500 mV / 47 kΩ

Uitgangsniveau/impedantie

TAPE REC ............................................................... 500 mV / 1 kΩ

PRE OUT (Kanaal SURROUND BACK) .................... 2,5 V / 1 kΩ

PRE OUT (SUBWOOFER) ......................................... 2,5 V / 1 kΩ

Toonregeling

NEDERLANDS

BASS ............................................................... ±10 dB (bij 100 Hz)

TREBLE ........................................................... ±10 dB (bij 10 kHz)

DIGITAL AUDIO gedeelte

Bemonsteringsfrequentie .............. 32 kHz, 44,1 kHz, 48 kHz, 96kHz

Ingangsniveau/impedantie/golflengte

Optisch ........................... (–15 dBm ~ –21 dBm), 660 nm ±30nm

Coaxiaal ................................................................. 0,5 Vp-p / 75 Ω

VIDEO gedeelte

VIDEO ingangen / uitgangen

VIDEO (composiet) ................................................. 1 Vp-p / 75 Ω

S VIDEO ingangen/uitgangen

S VIDEO (luminantiesignaal) ................................. 1 Vp-p / 75 Ω

S VIDEO (chrominantiesignaal) ..................... 0.286 Vp-p / 75 Ω

COMPONENT VIDEO ingangen/uitgangen

COMPONENT VIDEO (luminantiesignaal) ........... 1 Vp-p / 75 Ω

COMPONENT VIDEO (CB/CR-signaal)...... +/– 0.32 Vp-p / 75 Ω

FM tunergedeelte

Afstembereik ....................................................... 87,5 MHz ~ 108 MHz

Bruikbare gevoeligheid

MONO ............. 1,3 µV (75 Ω)/13,2 dBf (40 kHz dev, S/N 26 dB)

STEREO ...... 45 µV (75 Ω)/42,1 dBf (40+ 6 kHz dev, S/N 46 dB)

Totale harmonische vervorming

MONO (1 kHz, 40 kHz dev.) ................... 0,2% (65,2 dBf ingang)

STEREO (1 kHz, 40 + 6 kHz dev.) ........... 0,8% (65,2 dBf ingang)

Signaal-/ruisverhouding (DIN gewogen bij 1 kHz)

MONO..................................................... 65 dB (65,2 dBf ingang)

STEREO .................................................. 60 dB (65,2 dBf ingang)

Stereoscheiding (1 kHz) .............................................................. 36 dB

Selectiviteit (DIN ±300 kHz) ....................................................... 64 dB

Frequentiebereik (30 Hz ~ 15 kHz) ......................... +0,5 dB, –3,0 dB

AM tunergedeelte

Afstembereik ....................................................... 531 kHz ~ 1.602 kHz

Bruikbare gevoeligheid (30% mod., S/N 20 dB)

........................................................................ 16 µV / (600 µV/m)

Signaal-/ruisverhouding (30% mod. 400 Hz)

....................................................... 50 dB (60 dBµ VEMF ingang)

Algemeen

Stroomverbruik .......................................................................... 330 W

Netuitgang

SWITCHED ..................................................... (totaal max. 90 W)

Afmetingen ......................................................................... B : 440 mm

Gewicht (netto) ........................................................................... 9,8 kg

H : 159 mm D : 392 mm

Opmerkingen

1. KENWOOD volgt een politiek van voortdurende aanpassing aan nieuwe ontwikkelingen. Daarom kunnen specificaties worden gewijzigd zonder voorafgaande kennisgeving.

2. Optimale prestaties zijn niet gegarandeerd in een uiterst koude omgeving (vriestemperaturen).

Voor uw administratie

Noteer het serienummer, op de achterkant van het apparaat, in de daarvoor bestemde ruimte op het garantiebewijs en in de ondestaande ruimte. Geef het model- en serienummer aan uw dealer door wanneer u contact met hem opneemt voor informatie of service.

Modelnummer __________ Serienummer ________________________

Kenwood VR-6060 User Guide [nl]

Specifications and Main Features

Frequently Asked Questions

User Manual
