Kenmore ULTRA WASH 665.1301, ULTRA WASH 665.1304, ULTRA WASH 665.1504 Use & Care Manual

U

Use & Care Guide
Manual de uso y cuidado

Guide d'utilisation et d'entretien

English / Espafiol / Fran_ais

Model/Modelo/Mod_le: 665.1301 _

I<enmore

UL__ H_

__ H®

= colornumbeB n@ne_ode cdo¢ lenum@o de k_couleur

P/N W10350362B
Sears Brands Management Corporation

Hoffman Estates, IL 60179 U.S.A.
www.kenmore.com

www.sears.com
www.sears.ca

TABLE OF CONTENTS

PROTECTION AGREEMENTS ........................................................ 2

WARRANTY .................................................................................. 3

DISHWASHER SAFETY .................................................................. 4

WHAT'S NEW IN YOUR DISHWASHER ........................................ 6

Energy ....................................................................................................... 6

Performance ............................................................................................ 6

PARTS AND FEATURES ................................................................ 7

START-UP / QUICK REFERENCE (VARIES BY MODEL) ................. 8

ULTRA WASH _ FILTRATION SYSTEM .......................................... 9

DISHWASHER EFFICIENCY TIPS .................................................. 10

DETERGENT AND RINSE AID ....................................................... 11

Detergent ................................................................................................. 11

Rinse Aid ................................................................................................... 11

LOADING .................................................................................... 12

Loading For Best Cleaning and Drying Performance ..................... 12

JNDICE ....................................................................................... 24

TABLE DES MATIi:RES ................................................................ 49

PROTECTION AGREEMENTS

Top Rack Loading .................................................................................. 13

Bottom Rack Loading ........................................................................... 14

DISHWASHER USE ....................................................................... 16

Cycles and Options Information (on some models) ....................... 16

Dishwasher Control Section ................................................................ 17

Dishwasher Feedback Section ............................................................ 18

Canceling A Cycle ................................................................................ 18

Changing A Cycle After Dishwasher Is Started .............................. 18

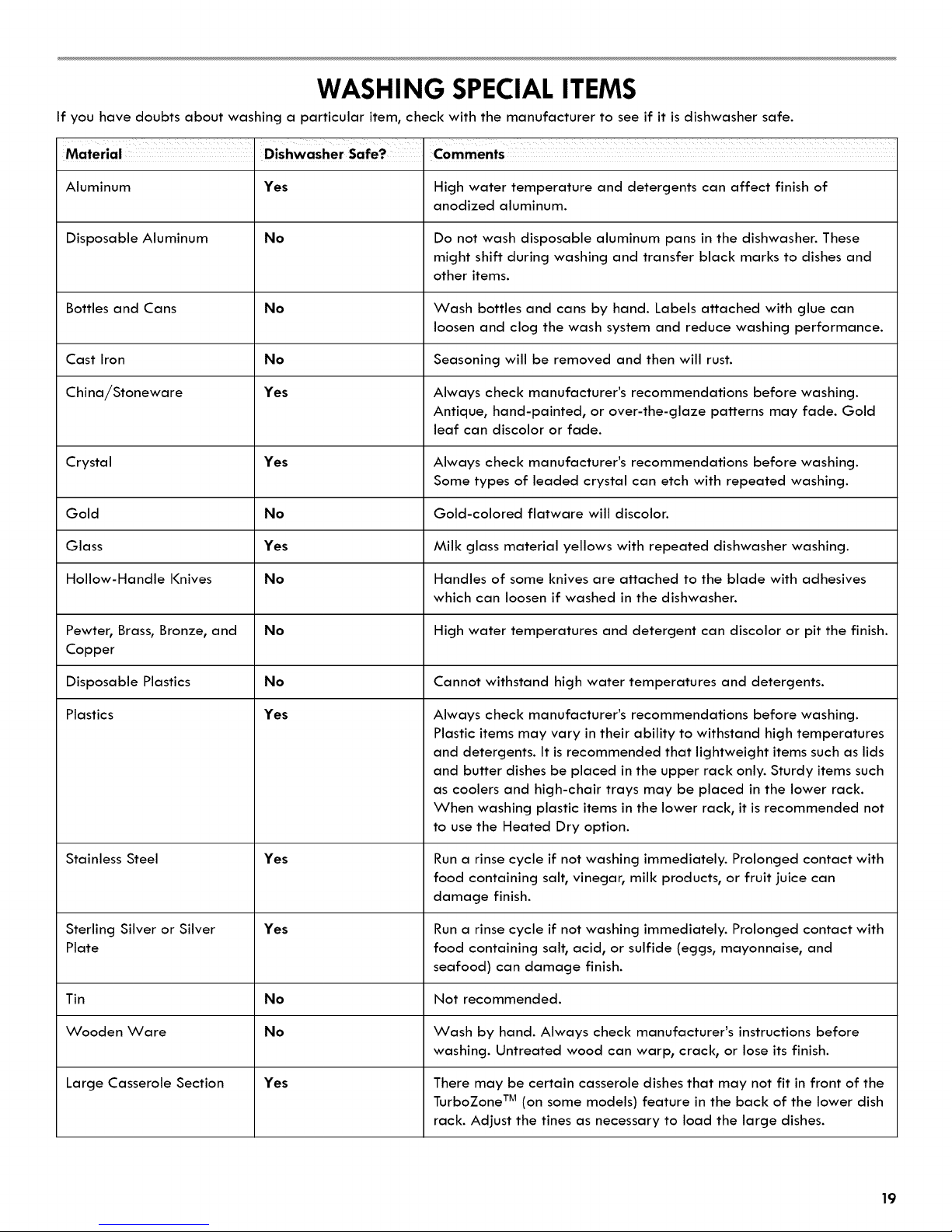

WASHING SPECIAL ITEMS .......................................................... 19

DISHWASHER CARE ................................................................... 20

Cleaning .................................................................................................. 20

Drain Air Gap ........................................................................................ 20

Storing ..................................................................................................... 20

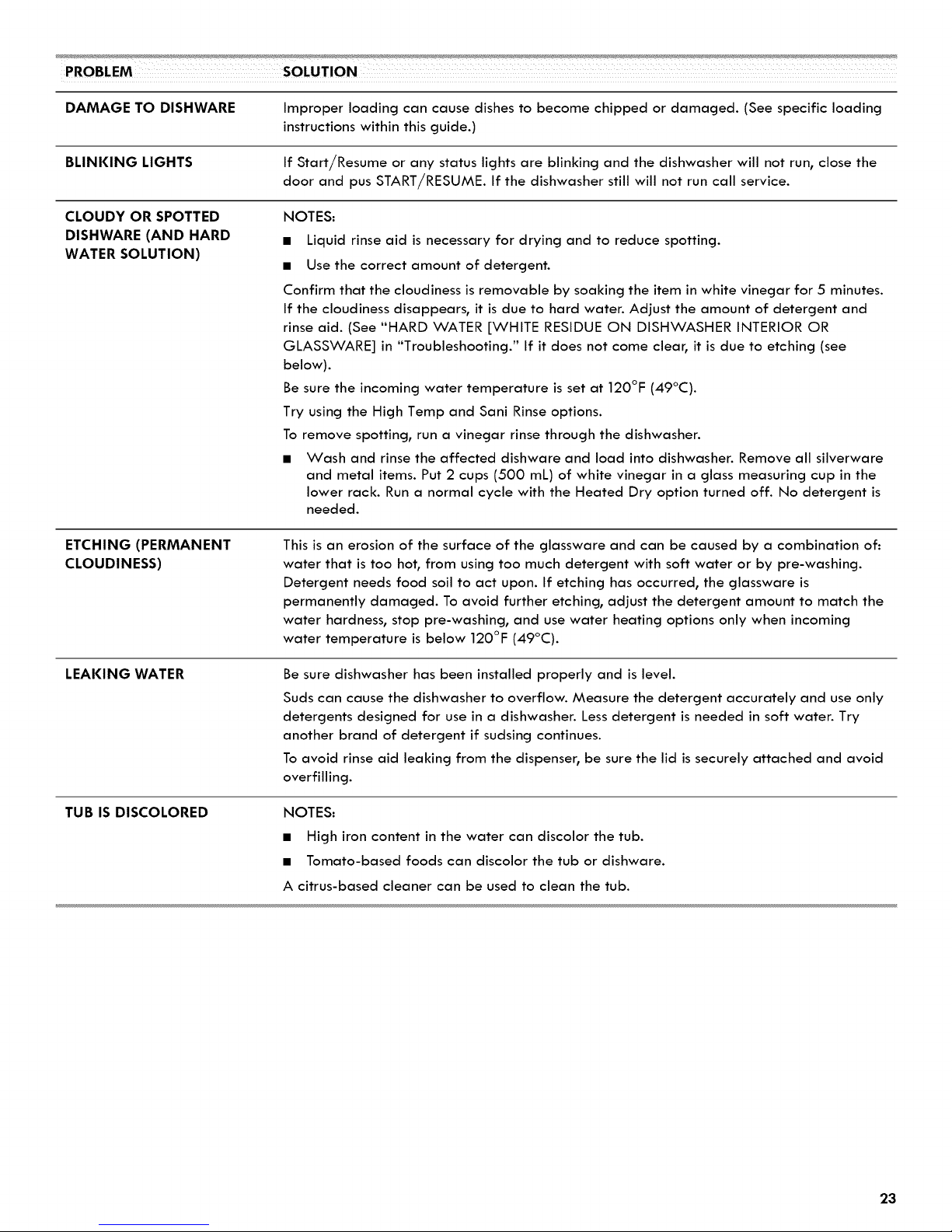

TROUBLESHOOTING ................................................................... 21

SERVICE NUMBERS .................................................. BACK COVER

Master Protection Agreements

Congratu/at/ons on making a smart purchase. Your new
Kenmore _ product is designed and manufactured for years
of dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That's
when having a Master Protection Agreement can save you
money and aggravation.

The Master Protection Agreement also helps extend the life
of your new product. Here's what the Agreement _ includes:

l/Parts and labor needed to help keep products operating

properly under normal use, not just defects. Our coverage
goes well beyond the product warranty. No deductibles,
no functional failure excluded from coverage-- real
protection.

l/Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can
trust will be working on your product.

l/Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

l/"No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within
twelve months.

l/Product replacement if your covered product can't be

fixed.

l/Annual Preventive Maintenance Check at your request -

no extra charge.

I/Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think
of us as a "talking owner's manual."

l/Power surge protection against electrical damage due to

power fluctuations.

11'$250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered
refrigerator or freezer.

l/Rental reimbursement if repair of your covered product

takes longer than promised.

11'10% discount off the regular price of any non-covered

repair service and related installed parts.

Once you purchase the Agreement, a simple phone call is all
that it takes for you to schedule service. You can call anytime
day or nighh or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If
you cancel for any reason during the product warranty
period, we will provide a full refund. Or, a prorated refund
anytime after the product warranty period expires. Purchase
your Master Protection Agreement today!

Some limitations and exclusions apply. Far prices and
additional information in the U.S.A. call 1-800-827-6655.

_Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service

For Sears professional installation of home appliances,

garage door openers, water heaters, and other major home

items, in the U.S.A. or Canada call 1-800-4-MY-HOME ®.

2

KENMORE APPLIANCE WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all
instructions supplied with the product, if this appliance fails
due to a defect in material or workmanship within one year
from the date of purchase, call 1-800-4-MY-HOME _ to
arrange for free repair.

This warranty applies for only 90 days from the date of
purchase if this appliance is ever used for other than private
family purposes.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL
AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and
bags.

2. A service technician to instruct the user in correct product

installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,

operated or maintained according to all instructions
supplied with the product.

5. Damage to or failure of this product resulting from
accident, abuse, misuse or use for other than its intended

purpose.

6. Damage to or failure of this product caused by the use of
detergents, cleaners, chemicals or utensils other than
those recommended in all instructions supplied with the
product.

7. Damage to or failure of parts or systems resulting from
unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF
REMEDIES

Customer's sole and exclusive remedy under this limited
warranty shall be product repair as provided herein. Implied
warranties, including warranties of merchantability or fitness
for a particular purpose, are limited to one year or the
shortest period allowed by law. Sears shall not be liable for
incidental or consequential damages. Some states and
provinces do not allow the exclusion or limitation of
incidental or consequential damages, or limitations on the
duration of implied warranties of merchantability or fitness,
so these exclusions or limitations may not apply to you.

This warranty applies only while this appliance is used in the
United States or Canada.

This warranty gives you specific legal rights, and you may
also have other rights which vary from state to state.

SearsBrands Management Corporation

Hoffman Estates,IL 60179

SearsCanada Inc.

Toronto, Ontario, Canada MSB 2C3

DISHWASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all
safety messages.

This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word "DANGER" or

This is the safety alert symbol.
"WARNING." These words mean:

You can be killed or seriously injured if you don't
immediately follow instructions.

You can be killed or seriously injured if you don't

follow instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you
what can happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: When using the dishwasher, follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended for
use in a dishwasher, and keep them out of the reach

of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to

damage the door seal; and

2) Load sharp knives with the handles up to reduce
the risk of cut-type injuries.

• Do not wash plastic items unless they are marked
"dishwasher safe" or the equivalent. For plastic items

not so marked, check the manufacturer's
recommendations.

• Do not touch the heating element during or

immediately after use.

• Do not operate the dishwasher unless all enclosure
panels are properly in place.

Do not tamper with controls.
Do not abuse, sit on, or stand on the door, lid, or dish

racks of the dishwasher.
To reduce the risk of injury, do not allow children to

play in or on the dishwasher.
Under certain conditions, hydrogen gas may be

produced in a hot water system that has not been
used for two weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been
used for such a period, before using the dishwasher

turn on all hot water faucets and let the water flow
from each for several minutes. This will release any

accumulated hydrogen gas. As the gas is flammable,
do not smoke or use an open flame during this time.

Remove the door or lid to the washing compartment
when removing an old dishwasher from service or
discarding it.

SAVE THESE INSTRUCTIONS

State of California Proposition 65 Warnings:
WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or
other reproductive harm,

4

Tip Over Hazard

Do not use dishwasher until completely installed.
Do not push down on open door.
Doing so can result in serious injury or cuts.

Electrical Shock Hazard

Electrically ground dishwasher.
Connect ground wire to green ground connector

in terminal box.
Do not use an extension cord.
Failure to follow these instructions can result in

death, fire, or electrical shock.

GROUNDING INSTRUCTIONS

• For a grounded, cord-connected dishwasher:
The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will
reduce the risk of electric shock by providing a

path of least resistance for electric current. The
dishwasher is equipped with a cord having an

equipment-grounding conductor and a
grounding plug. The plug must be plugged into
an appropriate outlet that is installed and
grounded in accordance with all local codes and

ordinances.

WARNING: Improper connection of the

equipment-grounding conductor can result in a
risk of electric shock. Check with a qualified

electrician or service representative if you are in
doubt whether the dishwasher is properly

grounded. Do not modify the plug provided with
the dishwasher; if it will not fit the outlet, have a

proper outlet installed by a qualified electrician.

• For a permanently connected dishwasher:
The dishwasher must be connected to a

grounded metal, permanent wiring system, or an
equipment-grounding conductor must be run

with the circuit conductors and connected to the
equipment-grounding terminal or lead on the

dishwasher.

SAVE THESE INSTRUCTIONS

Install where dishwasher is sheltered from the elements.

Avoid possible rupture of fill valve from freezing. Such
ruptures are not covered by the warranty. See "Storing"
section for winter storage information.

• Install and level dishwasher on a floor that will hold the
weight r and in an area suitable for its size and use.

• Remove all shipping plugs from hoses and connectors
(such as the cap on the drain outlet) before installing. See

Installation Instructions for complete information.

WHAT'S NEW IN YOUR DISHWASHER...

Congratulations on purchasing your water and energy efficient dishwasher! This dishwasher cleans by spraying
the dishes with water and pauses to allow the detergent to soak into and release the soils on the dishes. The

cycles are longer due to the soak and pauses for exceptional cleaning. Models with SmartWash ®"E contain an
optical water sensor. The optical water sensor is used to determine the optimum water and energy consumption

for great cleaning performance. The first cycle using the sensor will run longer to calibrate the optical sensor.

RinseAidi

Using rinse aid will optimize your drying and wash
performance. This dishwasher is specifically designed to be
used with rinse aid for improved drying performance and
controlling buildup of hard water deposits. Energy efficient
dishwashers use less water and energy, so they depend on
the water "sheeting" action of rinse aid for total optimal
performance.

USERINSEAIDFOR
BETTERDRYING

Refill_0

Lock

_Full

Add i

Detergent

The United States has passed a restriction limiting the
amount of phosphorus (phosphates) in the household
dishwasher detergents to no more than 0.5%, where
previous detergents contained 8.7%. Major manufacturers
have reformulated their dishwasher detergent for this
change in detergents as another step in eco-conscious
awareness. With these recent changes it is recommended to
use tablets and packs for convenience and improved
performance.

Filtration System

Your dishwasher has the latest technology in dishwasher
filtration. This triple filtration system minimizes sound and
optimizes water and energy conservation while providing
optimal cleaning performance. Maintenance of your filters
regularly will sustain peak cleaning performance. We
suggest you clean both your upper and lower filter and rinse
under running water at least once a month.

6

PARTS AND FEATURES

Upper level wash f!

ULTRA FLOW TM J
water feed tube

Model and serial number label

Water inlet opening

(On some models)
TurboZone TM is a concentrated wash

to dishes placed in the back of the
lower dish rack to power clean stuck

on foods without soaking or scrubbing.

Lower spray arm

Heating element

Ultra Wash ®HEfilter removes soil from
water and improves cleaning action.

Detergent dispenser ..............................................................................................................................................................

Active vents

Top rack adjusters
(one on each side)

Flexible tines

Cup shelves
(on some models)

...........................................................................................................................................................................Stemware dip

Overfill float

Control panel

No=flip clip

(on some models)

Fold-down tines
(on some models)

Knife holder
(on some models)

Silverware basket

BOTTOM RACK

START-UP / QUICK REFERENCE (VARIES BY MODEL)

ULTRA WASH removable filters provide peak

®HE . ,

performance,

Cleaning the filters
periodically helps keep the

dishwasher working at

peak performance. The
filters can be found at the

bottom center of your
dishwasher.

See "ULTRA WASH _"E
FILTRATION SYSTEM" for
information on removing

and maintaining the filters.

Tall items placed in the

lower rack may block the
dispenser door. Cookie
sheets and cutting boards

loaded on the left-hand
side of the dishwasher can

easily block the dispenser. If
detergent is inside of the
dispenser or on the bottom
of the tub after the cycle is
complete, the dispenser

was blocked.

Drying RinseAid is essential,

TurboZone_M loading (on some models)

When the
murboZone TM option

is selected, it

provides a
concentrated wash

on the back of the
lower dish rack for
hard-to-clean
dishes. Place these
dishes with the
soiled surface of
the dish toward the

TurboZone TM spray
nozzles in the lower

rack of the

dishwasher.

Press START/RESUME every time you add a dish,

To start and resume a cycle, press START/
RESUME and close the door within

3 seconds. If the door is not closed within
3 seconds, the start button LED will flash,

an audible tone will sound, and the cycle _ESUM_

will not start.

IMPORTANT: If anyone opens the door (as,

to add a dish, even during the Delay Hours

option), the START/RESUME button must
be pressed each time and the door closed

within 3 seconds to resume the cycle.

o

You must use a drying agent
such as a rinse aid for good
drying performance
(sample included). Rinse aid
along with the Heated Dry

USERINSEAID FOR Full

BETTERDR_I_._

_ Add

option will provide best
drying and avoid excessive

moisture in the dishwasher
interior.

High Efficiency dishwashers run longer to

save water and energy just like driving a
car slower saves on gas. When you need
fast results, the 1 Hr Wash will clean your
dishes using slightly more water and
energy. For improved drying, select the

Heated Dry option to add additional time

to dry.

.8

It is possible to use too much detergent in your dishwasher.
This can lead to etching of your dishes. See "Detergent
and Rinse Aid" to determine the amount of detergent

needed based on your water hardness. Using dishwasher
detergent tablets and packs have been proven better than

powder, liquid or gel detergents to reduce filming on your

dishes.

Po_s& Normal lkk

• • o

ULTRA WASH ®HEFILTRATION SYSTEM

Your dishwasher has the latest technology in dishwasher filtration. This triple filtration system minimizes sound and optimizes
water and energy consumption while providing superior cleaning performance. Throughout the life of your dishwasher, the filter
will require maintenance to sustain peak cleaning performance.

The triple filter system consists of 2 parts, an upper filter assembly and a lower filter.

• The upper filter assembly keeps oversized items and foreign objects, along with very fine food particles out of the pump.

• The lower filter keeps food from being recirculated onto your dishware.

Lower Filter

In order to provide optimum cleaning performance we suggest a monthly filter maintenance by removing and inspecting both
the upper and the lower filter for any soils. Based on your dishwashing habits, cleaning of the filters may be required more or

less often than what is indicated in the chart below.
The filters may need to be cleaned when:

• Visible objects or soils are on the Upper Filter Assembly.

• There is degradation in cleaning performance (that is, soils still present on dishes).

• Dishes feel gritty to the touch.
Removing and maintaining the filters is very easy. The chart below shows the recommended cleaning frequency.

Recommended time interval to clean your filter.

Number of

Loads Per

Week

If you wash

before loading

If you scrape and rinse

before loading

If you only scrape before

loading -_

If you do not scrape or

rinse before loading

13-14

8-12

4-7

1-3

Manufacturer's recommendation: This practice will eliminate the use of water and energy that you use preparing your dishes.

This will also save you time and effort.

Once per year Twice per year Every two months Once per week

Once per year Every four months Every two months Every two weeks

Once per year Once per year Every four months Once per month

Once per year Once per year Twice per year Every two months

Very Hard Water

If you have hard water (above 15 grains), clean your filter at least once per month. Building up of white residue on your
dishwasher indicates hard water. You may bring your water samples to Sears to check hardness level. For tips on removing
spots and stains, see "Troubleshooting" section.

Filter Removal Instructions

1. Turn the Upper Filter Assembly 1/4turn counterclockwise and lift out.

2. Grasp the Lower Filter in the circular opening, lift slightly, and pull forward to remove.

3. If you have hard water, clean the filters at least once per month as shown below.

Cleaning Instructions
IMPORTANT: Do not usewire brush,scouringpad, etc., as they may damage the filters.

Rinse filter under running water until most soils are removed. If
you have hard-to-remove soils or calcium deposits from hard
water, a soft brush may be required.

To remove Upper Filter Assembly

Filter Reinstallation Instructions

1. Noting the previous illustrations, place the Lower Filter under the Locating Tabs in the

bottom of the dishwasher so the round opening for the Upper Filter Assembly lines up

with the round opening in the bottom of the tub. A

2. Insert the Upper Filter Assembly into the circular opening in the Lower Filter.

3. Slowly rotate the filter clockwise until it drops into place. Continue to rotate until the _

filter is locked into place. If the filter is not fully seated (still turns freely), continue to
turn the filter clockwise until it drops and locks into place. _i_ _,

NOTE: The Upper Filter Assembly arrow does not have to align with the arrow in the
Lower Filter as long as the filter is locked.

To replace Upper Filter Assembly

IMPORTANT: To avoid damage to dishwasher, do not operate your dishwasher without the ULTRA WASH ®"E filters properly
installed. Be sure the Lower Filter is securely in place and the Upper Filter Assembly is locked into place. If the Upper Filter

Assembly turns freely, it is not locked into place.

tab

DISHWASHER EFFICIENCY TIPS

Hot water dissolves and activates the dishwasher detergent. Hot water also dissolves grease on dishes and helps glasses dry
spot-free. For best dishwashing results, water should be 120°F (49°C) as it enters the dishwasher. Loads may not wash as well if

the water temperature is too low.

Additional efficiency tips

• To save water, energy and time, only scrape dishes. Do not rinse dishes before putting them into the dishwasher.

• Use a delay feature to run your dishwasher during off-peak hours. Local utility providers recommend avoiding heavy usage
of energy at certain times of day.

• During the summer, run your dishwasher at night. This reduces daytime heat buildup in the kitchen.

• Use a rinse aid to improve drying.

10

DETERGENT AND RINSE AID

IMPORTANT: Extremely hard water mineral deposits
(15 grains per U.S. gallon or more) can cause damage to your
dishwasher and make it difficult to achieve good results. A
water softener is recommended to avoid damage and
achieve good results. You may bring your water samples to

Sears to check hardness level.

USERINSEAIDFOR FuLL

IMPORTANT: Use only automatic dishwashing detergent.
Hand dishwashing detergent will produce excessive suds and

overflow out of the dishwasher.

Recommended Detergent Amount

Add recommended amount of detergent to each
compartment as shown and close the detergent lid.

Powders and Gels

Water Soil Pre-Wash Main Wash
Hardness Level Compartment Compartment

Soft Light None 1/2
(0-4 grains Normal None 1/2

per U.S.
gallon) Heavy Full 1/2

Medium Light None 1/2
(5-9 grains Normal 1/2 1/2

per U.S.
gallon) Heavy Full _ Full_

Hard Light 1/2 Full_
(10-14 grains Normal Full _ Full_

per U.S.
gallon) Heavy Full _ Full_

_Full pre-wash compartment contains 7 tsp (35 mL), and full

main wash compartment contains 9 tsp (45 mL).

Premeasured Detergents
Many detergents now come in premeasured forms (gel
packs, tablets, or powder packs). These forms are suitable for
all hardness and soil levels. Always place premeasured
detergents in the main compartment and close the lid.

Using dishwasher detergent tablets and packs have been
proven better than powder, liquid or gel detergents to reduce
filming on your dishes. By using these tablets and packs, over
time this will start to reduce or eliminate white film. Also, by
using a rinse aid you can minimize repeat buildup of white

film.

BETTERDRYINGLock

Refill__ Add

IMPORTANT: Your dishwasher is designed to use a liquid
rinse aid. The use of rinse aids greatly improves drying by
allowing water to drain from the dishes after the final rinse.
They also keep water from forming droplets that can dry as
spots or streaks.

Filling the dispenser

The dispenser holds 5 oz (150 mL) of rinse aid. Under most
conditions this will last 1 to 3 months.

1. Turn the knob to the REFILL position and remove.

2. Pour rinse aid into the opening until the indicator points to
FULL. Do not overfill.

3. Clean up any spilled rinse aid. Spilled rinse aid can

create excessive suds.

4. Replace the knob and turn to the LOCI< position.

NOTE: Indicator reads correct fill level when door is
completely opened.

Rinse Aid Setting

Your rinse aid dispenser is adjustable. For most water
conditions, the factory setting of 3 will give good results. If
you have hard water and notice calcium buildup (water
spots) on your dishware, you may want to try a higher setting.

If you notice foam in your dishwasher, use a lower setting.

Lock

Refill

To adjust the setting

1. Turn the knob to the REFILL position and remove.

2. Turn the arrow inside the dispenser to the desired setting.

3. Replace the knob and turn to the LOCI< position.

11

LOADING

space for water to flow up through each rack and

between dishware.

Separating allows water f/ow.

2, For best silverware cleaning use the slots in the

covers to keep items separated,

coffee cups to allow water to drain and improve ......

drying performance.

Angled surfaces

5. Check that all spray arms spin freely before every
cycle.

Separated

3, Use TURBOZONET M (on some models) option with

your dirtiest items facing toward the lower back.

Soil facing rMTURBoZoNE spray jets

12

Spray arms spin freely.

6, Place cups and glasses in the rows be_een tines,

R ck 0o

Place cups and glasses in the rows between tines. Placing
them over the tines can lead to breakage and water spots.
To avoid damage to your delicate items, be sure china,
crystal, stemware and other similar items do not touch
during dishwasher operation.

Load lightweight and dishwasher-safe plastic items only in
the top rack.

Flexible Tines ....

The row of tines on the left-hand and right-hand sides of the
top rack can be adjusted to make room for a variety of

dishes.

Front

I0placeload

Fold down the extra shelf on either side of the top rack to
hold additional cups, stemware or long items such as utensils
and spatulas.

The removable rack allows you to wash larger items such as stock pots, roasters, and cookie sheets in the lower level rack.
IMPORTANT: Remove dishes prior to removing the upper rack from the dishwasher.

To remove the rack (push tab rack stop):

1. Roll the rack 1/3to 1/2of the way out.

2. Remove each plastic push tab rack stop from the end of each track by pushing inward toward the
rack on the ridged area of the rack stop. The rack stop will snap open and can be easily removed by
pulling straight out. Be sure to support the track while removing rack stops.

3. Roll the rack all the way out of the track and remove from the dishwasher.

To replace the rack:

Reverse the above steps 1-3 to replace the rack into the dishwasher.

13

Loading Recommendations

he bottom rack is best suited for plates, pans, casserole
dishes, and utensils. (See recommended loading patterns
shown.)

Load small items in the bottom rack only if they are secured
in place.

Load plates, soup bowls, etc., between tines.
Load bowls securely between the rows of tines. Ensure that

there is space between dishes so that the spray will reach all
surfaces.

Load heavily soiled items facing the spray.
NOTE: Ensure that detergent dispenser is not blocked by tall

items such as cookie sheets and cutting boards placed at the
left-hand front of rack. See "Start Up/Quick Reference"

section.

You can fold down one row of tines at the back of the
bottom rack in order to accommodate larger dishware.

Keep this fine row in the 60 ° position when using the
TURBOZONE TM (on some models) option.

IMPORTANT: When moving fine row to the flat position, fold
only the fine row toward the front of the dishwasher.

Front

I0 place load

IMPORTANT: For proper performance, only one row of items may face the TURBOZONETM spray jets.
You must select the TURBOZONETM wash option to utilize this wash feature.
Load pans, casserole dishes, etc., with the soiled surfaces facing the TURBOZONETM spray jets. TURBOZONETM wash area is

located at the back of the lower dish rack.

_ _::_:Z _B,

Back of

dish washer

14

Youcan wash larger items such as pots, roasters, and cookie

sheets in the bottom rack by removing the top rack. See
"Top Rack Loading" section.

IMPORTANT. Do not block detergent dispenser.

Loading Silverware

Use suggested loading patterns, as shown, to better clean your silverware.
Use the slots in the covers to keep your silverware separated for optimum wash.

(See illustration, right.)
NOTE- If your silverware does not fit into the designated slots, flip the covers up and

mix silverware types to keep them separated. Load knives down, forks up, and
alternate spoons as illustrated, for best cleaning results. Load taller silverware items

to the back and shorter to the front of basket.

Leff-sic/e silverware basket

Right-side si/verware basket

15

DISHWASHER USE

...... _s_o_m<,_os os _ ............._:_modes}

e ® ® ® • ® _ • o • COUPLET

Time x (rains.)

Cycles

Pots & Pans

Works best on your toughest items such as casseroles with
baked-on food residue. Use with TURBOZONETM (on some

models) option to get the best cleaning of baked-on soils.

Normal Wash

Senses the soil level and makes adjustments in the water and
energy used. The Energy Guide information is based on this
cycle.

1 Hr Wash

To save water and energy, High Efficiency dishwashers use
advanced filtration which may result in longer cycle times (in
some cases over 2 hours). When you need fast results, the 1 Hr
Wash will clean your dishes using slightly more water and
energy. For improved drying, select the Heated Dry option.

_Adding options will add time to the cycle. See options information section.

_This is the approximate cycle time obtained with 120°F (49°C) hot water available at the dishwasher. Increase in time results

from low temperature of the incoming water.

Soil Level

All soil levels

All soil levels 105 155

All soil levels 58 62

w/o Options

Typical _ Max

125 200

Water
Usage

Gallons

(Liters)

7.4

(28.0)

5.8

(22.0)

Options

High Temp
Raises the main wash temperature to

improve cleaning. When used with
the Normal Wash cycle this will
provide a little extra tough cleaning
capability, but not as much as the Pots
& Pans cycle.

16

Can be selected

with

Pots & Pans

Normal Wash

What it does

Raises the main wash
temperature from 105°F

(41°C) to 130°F (49°C).

Added time to cycle

Typical Max

25 45

Added
Water t

Gallons

(Liters)

SaniRinse

This high temperature option sanitizes
your dishes and glassware in

accordance with National Sanitation
Foundation (NSF)/ANSI Standard 184

for Residential Dishwashers. Certified
residential dishwashers are not
intended for licensed food
establishments. The Sani indicator

indicates at the end of the cycle
whether the Sani Rinse option was
successfully completed. If the
indicator does not activate, it is
probably due to the cycle being
interrupted.

Heated Dry

Turns the heat element on after the
wash cycle is completed. Use rinse

aid with or without the Heated Dry
option for best drying results. Plastic
items are less likely to deform when

loaded in the top dish rack.

Pots & Pans

Normal Wash

Available with

any cycle

except

Quick Rinse

Increases the main wash
temperature from 105°F

(41°C) to 120°F (49°C)
and the final rinse from

140°F (60°C) to 155°F

(68°C).

Turns the heat element
on at the end of the

wash cycle.

55 100

32

32 0

0 - 1.8

(0 - 7.0)

tThe maximum additional water used for any combination of options is 2.6 gal. (10.0 L).

Delay Hours (on some models)

Use this option to run your dishwasher during off-peak hours. Local utility providers recommend using energy during off-peak
hours when possible.

To delay the start

1. Select a wash cycle and options.

2. Press the delay button.

3. Press START/RESUME.
NOTE: Anytime the door is opened (such as, to add a dish), the START/RESUME button must be pressed again, to resume the

delay countdown.

Control Lock Option

Use the Control Lock option to avoid unintended use of the dishwasher between cycles. When LOCI< ON is lit, all buttons are
disabled. The dishwasher door can still be opened/closed while the controls are locked.
To turn on the Lock

Press and hold CONTROL LOCI< for 3 seconds. LOCI( ON will light up. If you press any pad while your dishwasher is locked,
the light flashes 3 times and an audible tone will sound.

NOTE: The dishwasher cannot start if the control is locked.
To turn off the Lock

Press and hold CONTROL LOCI( for 3 seconds. The light turns off.

17

Status Indicator Lights

D shw_:_she_" Fee{xb®cR _;_ec o_

• CO,V,_L_TE

Q SANITIZED

The status lights on top of control will inform you if the dishwasher is sanitized and/or complete. The
lights on the control panel will turn blue while washing or rinsing, red while drying, and green when

complete.

Selecting Cycles and Options

1. Select the desired cycle. If you want to run the last cycle that was completed, you can simply press START once to show
which options you used, then press START again to start the cycle.

2. Select the desired options. Not all options are available for every cycle. If an invalid option is selected for a given cycle,
the lights will flash.

Turning OFF/ON the Sound

Press and hold HIGH TEMP for 3 seconds to toggle sound ON and OFR The sound will not be deactivated for cycle interrupt

or service required messages.

Ce_'}cel _,}gA Oice

1. Open the door slightly to stop the cycle. Wait for the spraying action to stop before completely opening the door.

2. Press CANCEL/DRAIN button once. The Cancel/Drain light will light up.

3. Close the door within 3 seconds. The dishwasher starts a drain cycle (if water remains in bottom of dishwasher). Let the
dishwasher drain completely. The Cancel/Drain light turns off after 2 minutes.

You can interrupt a cycle and restart your dishwasher from the beginning using the following procedure.

1. Open the door slightly to stop the cycle. Wait for the spraying action to stop, then open the door completely.

2. Check that detergent dispenser cover is still closed. If cover is open, you will need to refill the detergent dispenser before
restarting your new cycle.

3. Press Cancel/Drain twice to reset the control.

4. Select new cycles and options.

5. Press START/RESUME.

18

WASHING SPECIAL ITEMS

If you have doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

Material Dishwasher Safe? . Comments

Aluminum Yes High water temperature and detergents can affect finish of

Disposable Aluminum No Do not wash disposable aluminum pans in the dishwasher. These

Bottles and Cans No Wash bottles and cans by hand. Labels attached with glue can

Cast Iron No Seasoning will be removed and then will rust.

China/Stoneware Yes Always check manufacturer's recommendations before washing.

Crystal Yes Always check manufacturer's recommendations before washing.

Gold No Gold-colored flatware will discolor.

I I

anodized aluminum.

might shift during washing and transfer black marks to dishes and

other items.

loosen and clog the wash system and reduce washing performance.

Antique, hand-painted, or over-the-glaze patterns may fade. Gold

leaf can discolor or fade.

Some types of leaded crystal can etch with repeated washing.

Glass Yes Milk glass material yellows with repeated dishwasher washing.

Hollow-Handle Knives No Handles of some knives are attached to the blade with adhesives

which can loosen if washed in the dishwasher.

Pewter, Brass, Bronze, and No High water temperatures and detergent can discolor or pit the finish.
Copper

Disposable Plastics No Cannot withstand high water temperatures and detergents.

Plastics Yes

YesStainless Steel

Sterling Silver or Silver Yes Run a rinse cycle if not washing immediately. Prolonged contact with
Plate food containing salt, acid, or sulfide (eggs, mayonnaise, and

Tin No Not recommended.

Always check manufacturer's recommendations before washing.

Plastic items may vary in their ability to withstand high temperatures
and detergents. It is recommended that lightweight items such as lids
and butter dishes be placed in the upper rack only. Sturdy items such
as coolers and high-chair trays may be placed in the lower rack.
When washing plastic items in the lower rack, it is recommended not
to use the Heated Dry option.

Run a rinse cycle if not washing immediately. Prolonged contact with
food containing salt, vinegar, milk products, or fruit juice can
damage finish.

seafood) can damage finish.

Wooden Ware No Wash by hand. Always check manufacturer's instructions before

Large Casserole Section Yes There may be certain casserole dishes that may not fit in front of the

washing. Untreated wood can warp, crack, or lose its finish.

TurboZone TM (on some models) feature in the back of the lower dish

rack. Adjust the tines as necessary to load the large dishes.

19

Cleaning the exterior

DISHWASHER CARE

In most cases, regular use of a soft, damp cloth or sponge and a mild detergent is
all that is necessary to keep the outside of your dishwasher looking nice and
clean. If your dishwasher has a stainless steel exterior, a stainless steel cleaner is

recommended.

Cleaning the interior

Hard water minerals can cause a white film to build up on the inside surfaces,
especially just beneath the door area.

Do not clean the dishwasher interior until it has cooled. You may want to wear
rubber gloves. Do not use any type of cleanser other than dishwasher detergent
because it may cause foaming or sudsing.

To clean interior

Make a paste with powdered dishwasher detergent on a damp sponge and clean.
OR

Use liquid automatic dishwasher detergent and clean with a damp sponge.
OR

See the vinegar rinse procedure in "Spotting and filming on dishes" in
"Troubleshooting" section.

NOTE: Run a normal cycle with dishwasher detergent after cleaning the interior.

Some state or local plumbing codes require the addition of a drain air gap
between a built-in dishwasher and the home drain system. Check the drain air
gap if your dishwasher is not draining well.

The drain air gap is usually located on top of the sink or countertop near the
dishwasher. To order a drain air gap, please call 1-800-4-MY-HOME ®. Ask for

Part Number 300096.
NOTE: The drain air gap is an external plumbing device that is not part of your

dishwasher. The warranty provided with your dishwasher does not cover service
costs directly associated with the cleaning or repair of the external drain air gap.

To clean the drain air gap

Storing for the summer

Storing for the winter

2O

Clean the drain air gap periodically to ensure proper drainage of your
dishwasher. With most types, you lift off the chrome cover. Unscrew the plastic
cap. Then check for any soil buildup. Clean if necessary.

If your dishwasher is not in use during the summer months, turn off the water
supply and power supply to the dishwasher.

Avoid possible water damage to your home and dishwasher due to freezing
water lines. If your dishwasher is left in a seasonal dwelling or could be exposed
to near freezing temperatures, have your dishwasher winterized by authorized
service personnel.

PROBLEM iSOLUTION

TROUBLESHOOTING

CHECK THESE POINTS TO HELP SAVE YOU TIME AND MONEY.

DISHWASHER DOES
NOT RUN

DETERGENT REMAINS IN
THE DISPENSER OR
TABLET IS ON BOTTOM

OF TUB

CYCLE RUNS TOO LONG NOTES:

NOTE: It is normal for the dishwasher to repeatedly pause several times during a cycle.
If the Start/Resume light is blinking, close the door and push START/RESUME.

Be sure the door is closed and latched.

Check that there is not an interference with large casserole dishes and the wash system at

the back of the dishwasher. Adjust loading as necessary to ensure door is closed and

latched.
Be sure you have selected a cycle. (See "Cycles and Options Information.")

Be sure there is power to the dishwasher. A circuit breaker or fuse may have tripped.
If lights other than Start/Resume blink and the unit will not run, you will need to call for

service.

Check for dishware such as cookie sheets, cutting boards, or large containers, etc., that may
be blocking the detergent dispenser from opening properly.

Be sure your detergent is fresh and lump free.
Be sure the cycle has completed (green or blue light is on). If it has not completed, you will

need to resume the cycle by closing the door and pressing START/RESUME.

• To use less water and reduce energy consumption you will encounter cycles that
typically run for up to 3 hours.

• A water heater setting of 120°F (49°C) is besh the dishwasher will delay longer while
heating cooler water.

• Some options will add time to the cycle. (See "Cycles and Options Information" section.)
The Heated Dry option adds 1/2 hour.

Try the 1 Hr Wash cycle.
Run the hot water at a faucet close to the dishwasher before starting the cycle.

DISHWASHER NOT DRYING

WILL NOT FILL Be sure the water is turned on to the dishwasher.

NOTE: Plastic and items with nonstick surfaces are difficult to dry because they have a
porous surface which tends to collect water droplets. Towel drying may be necessary.

Use of rinse aid along with the Heated Dry option is needed for proper drying.
Proper loading of items can affect drying. (See specific loading instructions within this

guide.)
Glasses and cups with concave bottoms hold water. This water may spill onto other items

when unloading.

• Unload the bottom rack first.

• Locate these items on the more slanted side of the rack for improved results.

Check that the float is free from obstructions. (See "Parts and Features.")
Check for suds in the dishwasher. If foam or suds are detected, the dishwasher may not

operate properly or may not fill with water.

21

PROBLEM SOLUTION

WATERREMAINSINTHE
TUB/WILLNOTDRAIN

HARD WATER
(WHITE RESIDUE ON

DISHWASHER INTERIOR OR
GLASSWARE)

ODORS

Be sure the cycle has completed (the green or blue light is on). If it has not, you will need to
resume the cycle by closing the door and pressing START/RESUME.

If dishwasher is connected to a food waste disposer, be sure the knockout plug has been
removed from the disposer inlet.

Check for kinks in the drain hose.
Check for food obstructions in the drain, air-gap, or disposer.

Check your house fuse or circuit breaker.

NOTE: Extremely hard water mineral deposits can cause damage to your dishwasher and
make it difficult to achieve good cleaning. You may bring water samples to Sears to check

your water hardness level. A water softener is strongly recommended if your hardness is

15 grains or more. If a water softener is not installed, the following steps may help:
Use a commercial cleaner designed for dishwashers once per month.

Clean the ULTRA WASH ®HEfilters at least once per month.

Always use a rinse aid.
Always use a high-quality, fresh detergent.

Use a detergent booster/water softener additive designed for dishwashers.

NOTE: If the dishwasher is not used daily, you can run a rinse cycle with the partial load
daily until a full load is ready to run, or use the Top Rack Only option (on some models) for
partial loads.

Run a vinegar rinse through the dishwasher by putting 2 cups (500 mL) of white vinegar in
an upright glass measuring cup in the lower rack. Run a normal cycle with the Heated Dry
option turned off. Do not use detergent.

The dishwasher may not be draining properly, see "WATER REMAINS IN THE TUB/WILL
NOT DRAIN" in "Troubleshooting."

NOISY

FOOD SOILS REMAIN

ON DISHES

NOTES:

• Surging sounds can occur periodically throughout the cycle while the dishwasher is
draining.

• Normal water valve hissing may be heard periodically.

• A normal snap sound may be heard when the detergent dispenser opens during the
cycle and when the door is opened at the end of the cycle.

• Improper installation will affect noise levels.

Be sure the filters are properly installed.

A thumping sound may be heard if items extend beyond the racks and interfere with the
wash arms. Readjust the dishware and resume the cycle.

Be sure the dishwasher is loaded correctly. Improper loading can greatly decrease the

washing performance (see "Loading for Best Performance").

Check filter to ensure it is properly installed. Clean it if needed. (See "Cleaning Instructions"
in "ULTRA WASH ®HE Filtration System" for details.)

Select the proper cycle and option for the type of soils. The Pots & Pans cycle with the
TURBOZONETM (on some models) option can be used for tougher loads.

Be sure the incoming water temperature is at least 120°F (49°C).
Use the proper amount of fresh detergent. More detergent is needed for heavier-soiled

loads and hard water conditions.
Scrape food from dishes prior to loading (do not prerinse).

DID NOT SANITIZE

22

If the sanitized light is blinking, the load is NO Tsanitized. The cycle was interrupted in the
final rinse, or your water heater is set too low. Set your water heater to 120°F (49°C).

PROBLEM SOLUTION

DAMAGETODISHWARE Improper loading can cause dishes to become chipped or damaged. (See specific loading

instructions within this guide.)

BLINKING LIGHTS If Start/Resume or any status lights are blinking and the dishwasher will not run, close the

door and pus START/RESUME. If the dishwasher still will not run call service.

CLOUDY OR SPOTTED NOTES:
DISHWARE (AND HARD

WATER SOLUTION)

• Liquid rinse aid is necessary for drying and to reduce spotting.

• Use the correct amount of detergent.

Confirm that the cloudiness is removable by soaking the item in white vinegar for 5 minutes.
If the cloudiness disappears, it is due to hard water. Adjust the amount of detergent and
rinse aid. (See "HARD WATER [WHITE RESIDUE ON DISHWASHER INTERIOR OR
GLASSWARE] in "Troubleshooting." If it does not come clear, it is due to etching (see
below).

Be sure the incoming water temperature is set at 120°F (49°C).
Try using the High Temp and Sani Rinse options.

To remove spotting, run a vinegar rinse through the dishwasher.

• Wash and rinse the affected dishware and load into dishwasher. Remove all silverware
and metal items. Put 2 cups (500 mL) of white vinegar in a glass measuring cup in the

lower rack. Run a normal cycle with the Heated Dry option turned off. No detergent is
needed.

ETCHING (PERMANENT
CLOUDINESS)

LEAKING WATER

TUB IS DISCOLORED NOTES:

This is an erosion of the surface of the glassware and can be caused by a combination of:

water that is too hot, from using too much detergent with soft water or by pre-washing.

Detergent needs food soil to act upon. If etching has occurred, the glassware is
permanently damaged. To avoid further etching, adjust the detergent amount to match the

water hardness, stop pre-washing, and use water heating options only when incoming
water temperature is below 120°F (49°C).

Be sure dishwasher has been installed properly and is level.
Suds can cause the dishwasher to overflow. Measure the detergent accurately and use only

detergents designed for use in a dishwasher. Less detergent is needed in soft water. Try
another brand of detergent if sudsing continues.

To avoid rinse aid leaking from the dispenser, be sure the lid is securely attached and avoid
overfilling.

• High iron content in the water can discolor the tub.

• Tomato-based foods can discolor the tub or dishware.

A citrus-based cleaner can be used to clean the tub.

23

JNDICE

CONTRATOS DE PROTECCION ................................................. 24

GARANTJA .................................................................................. 25

SEGURIDAD DE LA LAVAVAJILLAS ........................................... 26

QUI_ HAY DE NUEVO EN SU LAVAVAJILLAS ............................ 28

Energfa .................................................................................................... 28

Desempe_o ............................................................................................ 28

PIEZAS Y CARACTERJSTICAS ..................................................... 29

PUESTA EN MARCHA/REFERENCIA RAPIDA ............................. 30

SISTEMA DE FILTRACION ULTRA WASH ® .................................. 31

CONSEJOS PARA LA EFICIENCIA DE LA LAVAVAJILLAS ........... 33

DETERGENTE Y AGENTE DE ENJUAGUE .................................... 33

Detercjente ............................................................................................. 33

Agente de eniuague ............................................................................. 34

COMO CARGAR .......................................................................... 35

C6mo cargar para un mejor desempe_o en el secado ................ 35

C6mo cargar la canasta superior ................................................... 36

CONTRATOS DE PROTECCION

C6mo cargar la canasta inferior ...................................................... 37

USO DE LA LAVAVAJILLAS ........................................................ 39

Informaci6n acerca de los ciclos y las opciones ............................ 39

Secci6n de control de la lavavajillas ................................................ 41

Secci6n de informaci6n provista por la lavavajillas ...................... 41

C6mo cancelar un ciclo ....................................................................... 42

C6mo cambiar un ciclo despu_s de iniciar la lavavajillas ........... 42

COMO LAVAR ARTJCULOS ESPECIALES .................................... 42

CUIDADO DE LA LAVAVAJILLAS ..................................................... 44

Limpieza ................................................................................................ 44

Purga de aire del desagge ................................................................. 44

Almacenaje ........................................................................................... 44

SOLUCION DE PROBLEMAS ....................................................... 45

NOMEROS DE SERVlCIO ................................. CONTRAPORTADA

Contratos maestros de protecci6n

iFe/i¢ita¢iones por su /rite//genre adquisi¢i6n! Su nuevo
producto Kenmore _ est_ dise_ado y fabricado para
proporcionarle a_os de funcionamiento confiable. Pero al
icjual que todos los productos, puede necesitar
mantenimiento preventivo o reparaci6n de vez en cuando. Es
all_ donde el Contrato maestro de protecci6n puede

ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambi_n ayuda a
proloncjar la vida de su nuevo producto. He aqu_ Io que se
incluye en el Contrato_:

I/Piezas y mano de olora necesarios para ayudar a

mantener los productos funcionando correctamente loajo
uso normal, no s61o en caso de cJefectos.Nuestra
cobertura va mucho m6s all6 de la cjaranfiadel producto.

No existen deducibles ni fallasde funcionamiento que

est_n excluidas de la cobertura -- protecci6n verdadera.

I/Servicio experto a carcjo de un personal de m_s de

10.000 t_cnicos de servicio autorizados por Sears, Io que
sicjnificaque su producto ser_ reparado por alcjuienen
quien usted puecJe confian

I/Llamadas de servicio ilimitadas y servicio en todo el pals,

con la frecuencia que usted cJesee,cuancJo usted cJesee.

I/Garanfia '*sindiscjustos"- reemplazo de su producto

protecjido siocurren cuatro fallas o m_s del producto en
el transcurso de doce meses.

I/Reemplazo clelproclucto sisu producto protecjido no

puede ser reparado.

I/Revisi6n anual de mantenimiento prevenfivo a solicitud

suya - sin costo adicional.

I/Ayuda r6pida por tel_fono - Io que nosotros llamamos

Soluci6n r6pida - apoyo por tel_fono a carcjo de un
representante de Sears para tocJos los procJuctos. Piense
en nosotros como sifu_ramos un "manual parlante para
el propietario'.

24

I/Protecci6n de sobrevoltaje contra da_os el6ctricos debido

a fluctuaciones de electricidad.

I/Protecci6n por p_rdida de comida, por un valor anuaJ de

$250, por cualquier p_rdida de comida que sea como

resultado de fallas mec6nicas de cuaJquier refricjerador o
concjelador cubierto bajo la cjaranfia.

I/Reembolso de la renta si la reparaci6n de su producto

protecjido tarda m6s de Io prometido.

V'10% de descuento sobre el precio com6n por el servicio

de reparaci6n que no est_ bajo protecci6n, as_ como
tambi6n las piezas relacionadas con el mismo que se
hayan instalado.

Una vez adquirido el Contrato, tan s61o tiene que Ilamar
para fijar la visita de servicio t6cnico. Usted puede Ilamar a
cualquier hora, de d_a o de noche, o fijar una visita t6cnica

en Internet.

El Contrato maestro de protecci6n es una compra sin riescjo.
Si por alcj6n motivo usted Io cancela durante el per_odo de la
cjaranfia del producto, le proveeremos un reembolso total. O
un reembolso proporcional en cualquier momento posterior a
la expiraci6n del per_odo de la cjaranfia, iAdquiera hoy su
Contrato maestro de protecci6n!

Se aplican algunas Iirnitaciones y exclusiones. Para obtener
precios e inforrnaci6n adicional en EE.UU., Ilame al

1-800-827-6655.
_La covertura en Canad6 varfa en alcjunos arffculos. Para

obtener los detalles completos, Ilame al 1-800-361-6665.

Servicio de Instalaci6n de Sears

Para la instalaci6n profesional de Sears de aparatos
electrodom6sticos, abridores de puertas de cjaraje,
calentadores de acjua y otros arficulos principales del hocjar,

en los EE.UU. o en Canad6 Ilame al 1-800-4-MY-HOME _.

GARANTJA DE LOS ELECTRODOMESTICOS KENMORE

GARANTiA LIMITADA DE UN Ai_IO

Cuando este electrodom6stico haya sido instalado, operado
y mantenido seg6n las instrucciones provistas con el
producto, si este electrodom_stico falla por defectos de
material o de mano de obra dentro de un a_o a partir de la
fecha de compra, Ilame al 1-800-4-MY-HOME _ para
gestionar la reparaci6n libre de cargo.

Esta garanfia s61o tiene vigencia durante 90 dfas a partir de
la fecha de compra si este aparato se ha usado alguna vez
para fines diferentes de los privados de una familia.

Esta garantia cubre solamente los defectos de material y
maria de obra. Sears NO pagar6 par Io siguiente:

1. Los arficulos no reutilizables que pueden gastarse por el
uso normal, incluyendo, pero sin limitaci6n, filtros,
correas, focos y bolsas.

2. Un t6cnico de servicio para ense_arle al usuario c6mo
instalar, operar o mantener el producto adecuadamente.

3. Un t&cnico de servicio para limpiar o mantener este
producto.

4. Da_os a este producto o fallas del mismo en caso de no
ser instalado, operado o mantenido conforme a todas las
instrucciones provistas con el producto.

5. Da_os a este producto o fallas del mismo como resultado
de accidente, abuso, uso indebido o un uso diferente de
aquel para el cual fue creado.

6. Da_os a este producto o fallas del mismo causados por el
uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las
instrucciones provistas con el producto.

7. Da_os a piezas o sistemas o fallas de los mismos como
resultado de modificaciones no autorizadas que se hayan
efectuado en este producto.

Exclusi6n de garantias implicitas; limitaci6n de recursos

El _nico y exclusivo recurso del cliente seg_n lost_rminos de
esta garanfia limitada ser6 el de reparar el producto seg6n
se estipula en la presente. Las garanfias impl{citas,
incluyendo las garanfias de comerciabilidad o de capacidad
para un prop6sito particular, ser6n limitadas a un a_o o al
per{odo m6s corto permitido por ley. Sears no se har6
responsable por da_os incidentales o consecuentes. Algunos
estados y provincias no permiten la exclusi6n o limitaci6n de
da_os incidentales o consecuentes, o limitaciones acerca de
cu6nto debe durar una garanfia impl_cita de
comerciabilidad o capacidad, de modo que las limitaciones
o exclusiones arriba mencionadas pueden no aplicarse en su

caso.

Esta garanfia se aplica s61o mientras este electrodom6stico
se usa en los Estados Unidos o Canad6.

Esta garanfia le otorga derechos legales espec[ficos, y es
posible que usted tenga tambi6n otros derechos, los cuales

varian de un estado a otro.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2C3

25

SEGURIDAD DE LA LAVAVAJILLAS

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico.
Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una
lesi6n a usted y a los demAs.
Todos los mensajes de seguridad irAn a continuaci6n del sfmbolo de advertencia de seguridad
y de la palabra "PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted

puede morir o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir
o sufrir una lesi6n grave.

Todos los mensajes de seguridad le dir&n el peligro potencial, le dir&n c6mo reducir las posibilidades de sufrir
una lesi6n y Io que puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Cuando use la lavavajillas siga precauciones bAsicas, incluyendo las siguientes:

[] Lea todas las instrucciones antes de usar la

lavavajillas.

[] Use la lavavajillas Qnicamente para las funciones que

fue diseRada.

[] Use Qnicamente detergentes o agentes de enjuague

recomendados para ser usados en las lavavajillas y
mantengalos fuera del alcance de los niRos.

[] AI introducir los articulos para lavar:

1) Coloque los arficulos puntiagudos de manera que
no daRen el sello de la puerta

2) Introduzca los cuchillos filosos con los mangos
hacia arriba para reducir el riesgo de cortaduras.

[] No lave articulos de plastico que no Ileven la

indicaci6n "lavables en la lavavajillas" u otra similar.
Lea las recomendaciones del fabricante para los

articulos de plastico que no Ileven tal indicaci6n.

[] No toque el elemento de calefacci6n durante o

inmediatamente despues de usar la lavavajillas.

[] No haga funcionar la lavavajillas a menos que todos

los paneles esten colocados debidamente en su
lugar.

GUARDE ESTAS INSTRUCCIONES

[] No juegue con los controles.
[] No abuse, ni se siente ni se pare sobre la puerta, la

tapa o sobre las canastas de la lavavajillas.

[] Para reducir el riesgo de lesi6n, no permita que los

ni_os jueguen dentro ni sobre la lavavajillas.

[] Bajo ciertas condiciones, un sistema de agua caliente

que no ha sido usado por dos semanas o mAs puede
producir gas hidr6geno. EL GAS HIDROGENO ES
EXPLOSlVO. Si el sistema de agua caliente no ha
sido usado por ese periodo, abra todas las Ilaves de
agua caliente y deje que corra el agua por varios
minutos antes de usar la lavavajillas. Esto permitirA
que los gases acumulados escapen. Debido a que el
gas es inflamable, no fume ni encienda ninguna llama
cerca de la Ilave durante este tiempo.

[] Quite la puerta o la tapa del compartimiento de

lavado cuando remueva o deje de usar para siempre
una vieja lavavajillas.

Advertencias de la Proposici6n 65 del estado de California:
ADVERTENCIA: Este producto contiene una o m_tssustancias quimicas identificadas por el estado de California como

causantes de c_.ncer.
ADVERTENCIA: Este producto contiene una o mas sustancias quimicas identificadas por el estado de California como

causantes de defectos cong6nitos o algOn otro tipo de da_os en la funci6n reproductora.

26

Peligro de Vuelco

No use la lavavajillas antes de estar
completamente instalada.

No se apoye en la puerta abierta.
No seguir estas instrucciones puede ocasionar

heridas serias o cortaduras.

Peligro de Choque El_ctrico

Conecte a tierra la lavavajillas.
Conecte el alambre de conexi6n a tierra al

conector verde de conexi6n a tierra en la caja de

terminales.

No use un cable el_ctrico de extensi6n.

INSTRUCCIONES DE
CONEXlON A TIERRA

• Para una lavavajillas con cable el_ctrico y

conexion a tierra:

La lavavajJllas debe estar conectada a tJerra. En
caso de funcionamiento defectuoso o averia, la

conexi6n a tierra reduce el riesgo de choque
electrico al establecer una ruta de menor

resistencia para la corriente electrica. La
lavavajillas viene equipada con un cable electrico
que tiene un conductor para conexi6n a tierra y un

enchufe con conexi6n a tierra. El enchufe debe ser
conectado a un contacto apropiado que este

instalado y conectado a tierra de acuerdo con
todos los codigos y ordenanzas locales.

ADVERTENCIA: La conexi6n inadecuada del

conductor de conexi6n a tierra puede resultar en
riesgo de choque electrico. Pregunte a un
electricista calificado o a un agente de servicio si
no ester seguro si la lavavajillas ester
adecuadamente conectada a tierra. No modifique
el enchufe que viene con la lavavajillas. Si no cabe
en el contacto, pida que un electricista calificado
instale un contacto apropiado.

• Para lavavajillas con conexion permanente:
Esta lavavajJllas debe estar conectada a un

sistema de cableado de metal permanente,
conectado a tierra, o se debe tender un conducto

para la conexi6n a tierra del equipo con los
conductores de circuito y conectado a la terminal
de tierra del equipo o al conductor de suministro
de la lavavajillas.

GUARDE ESTAS INSTRUCCIONES

No seguir estas instrucciones puede ocasionar
la muerte, incendio o choque el_ctrico.

Instale su lavavajillas en un lugar protecjido de las
inclemencias del tiempo. Evite una posible ruptura de la
v61vula de Ilenado debida al congelamiento. Dichas
roturas no est6n cubiertas por la garant_a. Para obtener

m6s informaci6n acerca de c6mo almacenarla durante el
invierno, vea la secci6n "Almacenaje'.

Instale y nivele la lavavajillas en un piso que pueda
soportar su peso yen un 6rea adecuada para su tama_o
y uso.

Retire todos los tapones de las mancjueras y los
conectores (como la tapa en la salida de desacjiJe) antes

de instalarla. Vea la informaci6n completa en las

Instrucciones de instalaci6n.

27

QUE HAY DE NUEVO EN SU LAVAVAJILLAS...

iFelicitaciones por haber comprado la lavavajillas con ba]o consumo de acjua y enercjia! Esta lavavajillas limpia
rociando la vajilla con acjua y hace pausas para permitir que el detercjente remoje la vajilla y afloje la suciedad
de los platos. Para obtener una limpieza excepcional, los ciclos se hacen m6s larcjos debido al remojo y las

pausas. Los modelos con SmartWash ®HEtienen un sensor 6ptico de acjua. El sensor 6ptico de acjua se usa para
determinar el consumo 6ptimo de acjua y enercjia para un desempeKo de limpieza ideal. El primer ciclo con

sensor durar6 m6s tiempo para calibrar el sensor 6ptico.

El uso del acjente de enjuacjue har6 6ptimo el desempefio de
lavado y secado. Esta lavavajillas ha sido diseKada
espec_ficamente para usarse en conjunci6n con acjente de
enjuacjue, para obtener un mejor desempeKo de secado y
controlar la acumulaci6n de dep6sitos de acjua dura. Las
lavavajillas con ba]o consumo de enercjia usan menos acjua
y energia, de modo que dependen de la acci6n de
desplazamiento del acjua por obra del acjente de enjuacjue
para asecjurar un 6ptimo desempe_o de secado.

USERINSEAIDFOR
BETTERDRYING

Refillc::::,_O

Lock

_Full

Add i

Detergente

Estados Unidos ha aprobado una restricci6n que limita la
cantidad de f6sforo (fosfatos) en los detercjentes para
lavavajillas dom_sticas a no m6s de 0,5 %, mientras que los
detercjentes previos conten_an 8,7 %. Los principales
detercjente fabricantes han reformulado su detercjente para
lavavajillas de acuerdo a este cambio, un paso m6s en la
conciencia ecol6cjica. Con estos cambios recientes, se
recomienda usar pastillas y paquetes por conveniencia y
para mejorar el desempe_o.

Su lavavajillas cuenta con Io 6ltimo en tecnolocj[a de
filtraci6n para lavavajillas. El sistema de filtraci6n triple
minimiza los sonidos y optimiza el ahorro de acjua y enercjia
mientras proporciona una limpieza 6ptima. El
mantenimiento peri6dico de la lavavajillas traer6 como
resultado un rendimiento m6ximo de limpieza. Le sucjerimos
limpiar el filtro superior e inferior y enjuacjarlos bajo acjua
del cjrifo por Io menos una vez al mes.

/

28

PIEZAS Y CARACTERISTICAS

TurboZone TM (en algunos modelos) es
un lavado concentrado para la va]illa,
colocado en la parte posterior de la
canasta de platos inferior, para limpiar
potentemente los alimentos pegados

sin remo]ar ni restregar.

'ava o 'en,ve,superior

Tubo de alimentaci6n

de agua ULTRA FLOW TM ......................

Etiqueta de n0mero de
modelo y serie

Orificio de entrada de agua

Brazo rociador inferior

Elemento calefactor

El despachador del agente de enjuage

reduce las marcas de agua y mejora

el secado.

Dep6sito de detergente

Orificios de ventilaci6n activos

A]ustes de la canasta superior
(uno de cada lado)

Puntas flexibles

Estantes para tazas
(en algunos modelos)

............ de sobrellenado

El filtro Ultra Wash ® HEremueve la

suciedad del agua y mejora la acci6n
de limpieza.

Panel de control

Sujetador seguro

Sujetadores de cristaleria

(en algunos modelos)

Puntas plegables

(en algunos modelos)
Portacuchillos

(en algunos modelos)

Canastiila para cubiertos

CANASTA iNFERiOR

29

PUESTA EN MARCHA/REFERENCIA RAPIDA (VAR|A SEGUN ELMODELO)

Los f,ltros desmontables ULTRA WASH®HE 1 Hr Wash (Lavado en 1 hora) - cuando necesita

proporcionan un rendimiento 6ptimo, resultados r_pidos,

El limpiar los filtros
perid6dicamente permite
que la lavavajillas funcione
con un rendimiento 6ptimo.

Los filtros se encuentran en
la parte central inferior de

la lavavajillas.
Vea "SISTEMA DE

FILTRACION ULTRA
WASH _R_HE" para obtener

informaci6n acerca de la
remoci6n y el

mantenimiento de los
filtros.

Los arficulos altos pueden
bloquear la puerta del

dep6sito si los coloca en la
canasta inferior. Los moldes

para galletas y las tablas
para cortar pueden
bloquear f6cilmente el

dep6sito si los coloca en la

parte izquierda de la

lavavajillas. Si despu_s de
finalizado un ciclo hay
detergente dentro del
dep6sito o en el fondo de

la tina, el dep6sito qued6

bloqueado.

Secado el agente de enjuague es fundamental,

Deber6 usar un agente de
secado, como puede ser un
agente de enjuague, para

un buen rendimiento de
secado (se incluye una

muestra). El agente de
enjuague junto con la
opci6n de Heated Dry
(Secado con calor) le

proporcionar6n el mejor
secado y evitar6n que se

forme humedad excesiva
en el interior de la

lavavajillas.

USERINSEAiD FOR Full

.8

Las lavavajillas de alto rendimiento

agua y energ_a, de la misma manera que _* • •

se ahorra gasolina cuando se conduce un

funcionan par m6s tiempo para ahorrar %_No_:; _,_
autom6vil despacio. Cuando necesite

resultados r6pidos, el Lavado de 1 hora

limpiar6 su vajilla usando un poco m6s de
agua y energia. Para mejorar el secado,
seleccione la opci6n de Heated Dry
(Secado con calor) para agregar m6s
tiempo al secado.

(en algunos modelos)

Cuando se

selecciona la

opci6n

TurboZone TM, se

proporciona un

lavado

concentrado hacia

la parte posterior

de la canasta

inferior para la

vajilla que sea

dificil de lavar.

Coloque estos

platos con la

superficie sucia de

los mismos hacia

las boquillas de

rociado

TurboZone TM, que

est6n en la canasta

inferior de la

lavavajillas.

La espalda de

Lavavaji!las

3O

Presione START/RESUME (Inicio/Reanudar)cada

Esposible usar demasiado detergente en su lavavajillas.

Para comenzar y reanudar un ciclo, presione

START/RESUME (Inicio/Reanudar) y cierre la

puerta en menos de 3 segundos. Si la puerta
no se ha cerrado en menos de 3 segundos, el
LED del bot6n de inicio destellar6, se

escuchar6 un tono audible y el ciclo no
comenzar6.

IMPORTANTE: Si alguien abre la puerta
(como puede ser para agregar un plato -
a6n durante la opci6n de Delay Hours-

Horas de retraso), deber6 presionarse el

bot6n de START/RESUME (Inicio/Reanudar)
cada vez y cerrar la puerta en menos de
3 segundos para reanudar el ciclo.

O

@

RESUME

Esto puede ocasionar corrosi6n en los platos. Vea

"Detergente y agente de enjuague" para determinar la
cantidad de detergente necesario seg6n la dureza del
agua. Est6 comprobado que las pastillas y los paquetes de
detergente para lavavajillas son m6s eficaces que los
detergentes en polvo, ffquidos o en gel, para reducir las

peffculas de residuos en la vajilla.

SISTEMA DE FILTRACION ULTRA WASH ®HE

Su lavavajillas cuenta con Io 61timo en tecnolog_a de filtraci6n para lavavajillas. El sistema de filtraci6n triple minimiza los
sonidos y optimiza el consumo de agua y energ_a mientras proporciona una limpieza superior. Durante la vida 6til de su
lavavajillas, el filtro necesitar6 mantenimiento para conservar el rendimiento 6ptimo de limpieza.

El sistema de tres filtros consiste de 2 piezas, un ensamblaje de filtro superior y un filtro inferior.

• El ensamblaje de filtro superior mantiene los arficulos muy grandes y los objetos extrafios, junto con las parficulas muy
pequefias de comida, fuera de la bomba.

• El filtro inferior evita que la comida recircule en su lavavajillas.

(@) Jl / (_)1 Ensambla'e _

del filtro

0U superior !_

Para proveer un desempe_o 6ptimo de limpieza_ sugerimos un mantenimiento mensual del filtro, removiendo e inspeccionando
los filtros superior e inferior para ver si est6n sucios. Seg6n sus h6bitos con la lavavajillas, deber6 limpiar los filtros con m6s o
menos frecuencia que Io indicado en la tabla a continuaci6n.

Es posible que sea necesario limpiar los filtros cuando:

• Haya objetos visibles o suciedad en el ensamblaje del filtro superior.

• Baje la calidad del rendimiento de limpieza (es decir, que los platos sigan sucios).

• Los platos se sienten arenosos al tacto.

Es muy f6cil quitar y mantener los filtros. La tabla siguiente muestra la frecuencia recomendada de limpieza.

Intervalos recomendados para la limpieza del filtro.

Cantidad de Si usted lava Si usted raspa la Si solamente raspa la Si no raspa la comida

cargas por antes de cargar comida y enjuaga comida antes de cargar* ni enjuaga antes de

semana antes de cargar cargar

13-14 Una vez por afio Dos veces por afio Cada dos meses Una vez por semana

8-12 Una vez por afio Cada cuatro meses Cada dos meses Cada dos semanas

4-7 Una vez por afio Una vez por afio Cada cuatro meses Una vez por rues

1-3 Una vez por afio Una vez por afio Dos veces por afio Cada dos meses

31

_Recomendaci6n del fabricante: Esta pr6ctica eliminar6 el acjua y la enercjia que usted usa para preparar la vajilla. Tambi6n

le permitir6 ahorrar tiempo y esfuerzo.

Agua muy dura
Si tiene agua muy dura (m6s de 15 granos), limpie el filtro al menos una vez por semana. La acumulaci6n de restos blancos en
su lavavajillas indica que el agua es dura. Puede traer sus muestras de agua a Sears para verificar el nivel de dureza. Vea la
secci6n "Soluci6n de problemas" para consultar los consejos para quitar las manchas.

Instrucciones para quitar los filtros

1. Gire el ensamblaje del filtro superior 1/4de vuelta hacia la izquierda, levante y s6quelo.

2. Acjarre el filtro inferior en la abertura circular, lev6ntelo levemente y jale hacia
adelante para quitarlo.

3. Si tiene acjua dura, limpie los filtros por Io menos una vez al mes, como se muestra
debajo.

L_ LengOeta de

_bicaci6n

o_ ! >

>'_$_0-; QO

,/X$tcx'

Para quitar e/ensamb/aje de/fi/tro

superior

Instrucciones de limpieza
IMPORTANTE: No useuncepillo de alambre, estropajo, etc. ya que pueden da_ar los filtros.

Enjuague el filtro debajo del acjua corriente hasta haber quitado
la mayor parte de la suciedad. En caso de suciedad dificil de
sacar o de dep6sitos de calcio a causa del acjua dura, es
posible que deba usar un cepillo suave.

Instrucciones para reinstalar los filtros

1.

Consulte las ilustraciones anteriores y coloque el filtro inferior debajo de las lencjiJetas
de ubicaci6n en el fondo de la lavavajillas, para que la abertura redonda para el
ensamblaje del filtro superior est6 alineada con la abertura redonda en el fondo de la

tina.

2.

Inserte el ensamblaje del filtro superior dentro de la abertura circular en el filtro

inferior.

3.

Rote lentamente el filtro hacia la derecha hasta que caicja en su lucjar. ContinOe
rotando hasta que el filtro quede trabado en su lucjar. Si el filtro no encaja

completamente (sicjue cjirando libremente), continue cjirando el filtro hacia la derecha

hasta que caicja y quede trabado en su lucjar.
NOTA: No es necesario que la flecha del ensamblaje del filtro superior est6 alineada

con la flecha en el filtro inferior, siempre y cuando el filtro quede trabado.

Para vo/ver a co/ocar e/ensamb/aje

de/fi/tro superior

IMPORTANTE: Para evitar da_ar la lavavajillas, no la ponga en marcha sin que los filtros ULTRA WASH _HE est6n
adecuadamente instalados. Asecj_rese de que el filtro inferior est6 secjuro en su lucjar y que el ensamblaje del filtro superior

est6 trabado en su lucjar. Si el ensamblaje del filtro superior cjira libremente, no est6 trabado en su lucjar.

32

CONSEJOS PARA LA EFICIENCIA DE LA LAVAVAJILLAS

El agua caliente disuelve y activa el detergente para lavavajillas. El agua caliente tambi6n disuelve la grasa que se encuentra
en los platos y ayuda a secar los vasos sin manchas. Para obtener los mejores resultados de lavado, el agua debe estar a
120°F (49°C) cuando entra en la lavavajillas. Si la temperatura del agua est6 muy baja r los platos podr_an quedar menos
limpios.

Conseios de eficiencia adicionales

• Para ahorrar agua r energ_a y tiempo, solamente raspe la comida de los platos. No enjuague los platos antes de ponerlos
en la lavavajillas.

• Use una funci6n de retraso para poner la lavavajillas en funcionamiento en horas no pico. Las empresas proveedoras de
servicios p_blicos locales recomiendan que se evite un alto consumo de energ_a a determinadas horas del d_a.

• Durante el verano, ponga su lavavajillas en funcionamiento en la noche. Esto reduce la acumulaci6n de calor durante el d_a
en la cocina.

• Use un agente de enjuague para mejorar el secado.

DETERGENTE Y AGENTE DE ENJUAGUE

Polvosy geles

Dureza del Nivel Comparti- Comparti-
agua de miento de miento de

sucie- prelavado lavado
dad principal

IMPORTANTE:

Use _nicamente detergentes para lavavajillas autom6ticas. El
detergente para lavar los platos a mano producir6 espuma
en exceso y 6sta se desbordar6 fuera de la lavavajillas.

Cantidad recomendada de detergente

Agregue la cantidad recomendada de detergente en cada
compartimiento, como se muestra, y cierre la tapa del
detergente.

Suave (Soft) Ligero Vac_o 1/2
(0 a 4 (Light)

granos Normal Vacio 1/2
par gal6n de
EE.UU.) Intenso Lleno 1/2

(Heavy)

Media Ligero Vac_o 1/2
(Medium) (Light)

(5 a 9 granos Normal 1/2 1/2
por gal6n de

EE.UU.) Intenso Lleno _ Lleno _

(Heavy)

Dura (Hard) Ligero 1/2 Lleno _
(10 a 14 (Light)

granos par Normal Lleno _ Lleno _
gal6n de

EE.UU.) Intenso Lleno _ Lleno _

(Heavy)

_EI compartimiento Ileno para el prelavado contiene 7 ctas

(35 mL) y el compartimiento Ileno para el lavado principal
contiene 9 ctas (45 mL).

33

Detergentespreviamentemedidos

Varios detergentes vienen ahora en formatos previamente
medidos (paquetes con gel, tabletas o paquetes con polvo).
Estos formatos son apropiados para todos los niveles de
dureza y suciedad. Coloque siempre los detergentes
previamente medidos en el compartimiento principal y cierre
la tapa.

Est6 comprobado que las pastillas y los paquetes de
detercjente para lavavajillas son m6s eficaces que los
detercjentes en polvo, liquidos o en gel, para reducir las
peffculas de residuos en la vajilla. AI usar estas pastillas y
paquetes, con el tiempo las peffculas blancas comenzar6n a
reducirse o a eliminarse. Por otro lado, al usar un acjente de
enjuacjue puede minimizar la acumulaci6n repetida de
peffculas blancas.

IMPORTANTE:

Los residuos minerales del acjua extremadamente dura
(15 cjranos por cjal6n de EE.UU. o m6s) pueden da_ar su
lavavajillas y hacer dificil que se obtencjan buenos
resultados. Se recomienda usar un ablandador de acjua para
evitar da_os y obtener buenos resultados. Puede traer sus
muestras de acjua a Sears para verificar el nivel de dureza.

Llenado del dep6sito
El dep6sito tiene capacidad para 5 onzas (150 mL) de

agente de enjuague. En condiciones usuales, esta cantidad
durar6 de uno a tres meses.

1. Gire la perilla hacia la posici6n de REFILL (Volver a
Ilenar) y retirela.

2. Vierta el agente de enjuague en la abertura hasta que el
indicador est6 en "FULL" (Lleno). No sobrellene.

3. Limpie todo el agente de enjuague derramado. El agente
de enjuacjue que se derrama puede crear espuma en

exceso.

4. Vuelva a colocar la perilla y girela hacia la posici6n de

LOCI< (Bloqueo).
NOTA: El indicador mostrar6 el nivel de Ilenado correcto
cuando se abra completamente la puerta.

Ajuste de nivel del agente de enjuague

El dep6sito del agente de enjuague es regulable. Para casi
todos lostipos de agua, la selecci6n de f6brica de 3 dar6
buenos resultados. Si usted tiene agua dura y nota que se

acumula calcio en la vajilla (manchas de agua), tal vez
desee probar con un ajuste m6s alto. Si nota espuma en la

lavavajillas, use un ajuste m6s bajo.

Lock

USERINSEAIDFOR

BETTERDRYINGLock _ FuLL

Refill_,_ Add

IMPORTANTE:

Su lavavajillas est6 dise_ada para usar un acjente de
enjuacjue ffquido. El uso de acjentes de enjuacjue mejora en
cjran medida el secado, al permitir que el acjua se escurra de
la vajilla despu6s del 6timo enjuacjue. Tambi6n evita que el
acjua forme cjotitas que al secarse quedan como manchas o

rayas.

Refill

Para regular el ajuste

1. Gire la perilla hacia la posici6n de REFILL (Volver a

Ilenar) y ret[rela.

2. Gire la flecha que se encuentra dentro del dep6sito hacia

el ajuste deseado.

3. Vuelva a colocar la perilla y girela hacia la posici6n de

LOCI< (Bloqueo).

34

COMO CARGAR

4. Coloque en 6ngulo las superficies c6ncavas, tales

vajilla hacia abajo y deje espacio para que el agua como la base de las tazas de caf_, para permitir
fluya hacia arriba' a tray,s de cacla canasta y entre clue el agua se drene yasi mejora r el rendimiento

la vajilla, ...... del secado.

Articu/os con/as superficies en 5ngu/o

rociadores giren libremente.

AI separar /a vajilla, se permite el flujo de agua.

2. Para una mejor limpieza cle los cubiertos, use las
ranuras que est6n en las cubiertas, de modo que los

articulos se mantengan separados,

Art/cu/os separados

modelos) colocando sus articulos m6s sucios ..............

mirando hacia la parte posterior inferior.

Los brazos rociadores giran libremente.

6; Coloque las tazas y vasos en las hileras entre las
puntas.

Art/culos sucios mirando hacia /os surtidores de rociado

TURBOZONE TM

35

Coloque las tazas y los vasos en las hileras entre las puntas.
Si los coloca sobre las puntas pueden romperse o terminar
con manchas de agua. Para evitar que se da_en sus
arficulos delicados, aseg6rese de que la porcelana,
cristaler_a y otros objetos similares no se toquen durante el
funcionamiento de la lavavajillas.

Coloque los objetos livianos y de pl_stico aptos para
lavavajillas s61o en la canasta superior.

La hilera de puntas a los lados izquierdo y derecho de la
canasta superior se puede ajustar para acomodar diversos
tamafios de platos.

Frente

Carga para I0 puestos

Estantes para tazas y sujetadores de cristaleria (en algunos moclelos)

Baje elestante adicional en uno de los lados de la canasta
superior para sostener tazas adicionales, cristaler_a 0
arficulos largos como utensilios y esp6tulas.

La canasta removible le permite lavar olojetos m(_s grandes tales como ollas grandes, charolas para asar y moldes para

galletas en la canasta inferior.

IMPORTANTE: Quite los platos antes de quitar la canasta superior de la lavavajillas.

Para quitar la canasta (empuje el tope de la lengiJeta de la canasta):

1. Deslice la canasta 1/3a 1/2de la distancia hacia afuera.

2. Saque cada tope de pl6stico de la lengiJeta de la canasta del extremo de cada riel, empujando
hacia adentro, hacia la canasta, sobre el 6rea con protuberancia del tope de la canasta. El tope de
la canasta se abrir6 y se podr6 quitar con facilidad, jal6ndolo directamente hacia afuera. Aseg6rese
de sostener el riel mientras saca los topes de la canasta.

3. Deslice la canasta por completo hacia fuera del riel y s6quela de la lavavajillas.

Para volver a colocar la canasta:

Invierta los pasos 1 al 3 para volver a colocar la canasta dentro de la lavavajillas.

36

Lacanastainferioresm6sapropiadaparaplatos,ollas,
fuentesyutensilios.(Vealossiguientesmodelos
recomendadosdecarcja.)

ColoquelosarticulospequeBosenlacanastainferior
_nicamentesiest6nsegurosensulugar.

Coloquelosplatos,tazonesdesopa,etc.entrelaspuntas.
Coloquelostazonesfirmementeentrelashilerasdepuntas.

Aseg_resedequehaysuficienteespacioentrelosplatos
paraqueelrociadorpuedaalcanzartodaslassuperficies.

Carguelosarficulosconsuciedadprofundamirandohacia
elrociador.

NOTA:AsecjOresedequeeldep6sitodedetercjenteno est6

bloqueado por arficulos altos, tales como charolas para
galletas y tablas para cortar colocadas en el lado izquierdo

del frente de la canasta. Vea la secci6n "Puesta en marcha/
Referencia r6pida".

Puntas plegables (en algunos modelos)
Usted puede plegar una hilera de puntas en la parte

posterior de la canasta inferior para hacer lugar para la
vajilla m6s grande.

Mantenga esta hilera de puntas en la posici6n de 60 °
cuando use la opci6n TURBOZONE TM (en alcjunos modelos).

IMPORTANTE: Cuando mueva la hilera de puntas hacia la
posici6n plana, pliegue solamente la hilera de puntas hacia
el frente de la lavavajillas.

Frente

Carga para 10 puestos

IMPORTANTE: Para un funcionamiento adecuado, solamente una hilera de arficulos puede mirar hacia los surtidores de
rociado TURBOZONETM.

Usted deber6 seleccionar la opci6n de lavado TURBOZONETM para utilizar esta caracterisfica de lavado.
Cargue las sartenes, cacerolas, etc. con las superficies sucias mirando hacia los surtidores de rociado TURBOZONETM. El 6rea

de lavado TURBOZONETM est6 ubicada en la parte posterior de la canasta de platos inferior.

La espalda de

Lavavajillas

37

Ustedpuedelavarart_culosm6scjrandes,talescomoollas,
asadoresycharolasparacjalletasenlacanastainferior,
sacandolacanastasuperior.Vealasecci6n_tC6mocarcjar
lacanastasuperior".

IMPORTANTE:Nobloqueeeldep6sitodeldetercjente.

Carga de cubiertos

Siga los modelos de carga sugeridos, seg0n se muestra, para limpiar mejor los
cubiertos.

Para un 6ptimo lavado, use las ranuras que est6n en las tapas para mantener los
cubiertos separados. (Vea la ilustraci6n a la derecha.)

NOTA: Si los cubiertos no caben en las ranuras designadas, d_ vuelta las tapas y
mezcle los tipos de cubiertos para mantenerlos separados. Coloque los cuchillos
hacia abajo, los tenedores hacia arriba y alterne las cucharas, como se ilustra, para obtener mejores resultados en la
limpieza.

Left-side silverware basket

Right-side silverware basket

38

USO DE LA LAVAVAJILLAS

e ® ® ® • ® _ • o • couPlET

Ciclos

Pots & Pans (Ollas y cacerolas)
Funciana mejor can los arficulas m6s dificiles, coma caceralas

can restas de alimentas endurecidos a causa del horneado.

Uselo con la opci6n TURBOZONE TM (en algunos modelos) para
obtener el mejor resultado en la limpieza de la suciedad

acasianada par el horneado.

Normal Wash (Lavado normal)

Detecta el nivel de suciedad y hace ajustes en el agua y
energia utilizadas. La informaci6n de Energy Guide (Guia de
energia) est6 basada en este ciclo.

1 Hr Wash (Lavado de 1 hora)
Para ahorrar agua y energia, las lavavajillas de alto

rendimiento usan una filtraci6n avanzada que puede
aumentar la duraci6n de los ciclos (en algunos casos, hasta
m6s de 2 horas). Cuando necesite resultados r6pidos, el
Lavado de 1 hora limpiar6 su vajilla usando un poco m6s de
agua y energia. Para un mejor secado, seleccione la opci6n
Heated Dry (Secado con calor).

Nivel de suciedad

Todos los niveles de

suciedad

Todos los niveles de

suciedad

Todos los niveles de

suciedad

Tiempo "_(min.)

sin opciones

Tipico**

125 200

105 155

58 62

Uso de

agua

en

galones

(litros)

7,4

(28,0)

4,6

(17,6)

5,8

(22,0)

_EI agregar opciones aumentar6 el tiempo del ciclo. Vea la secci6n de informaci6n sobre las opciones.

_Este es el tiempo aproximado del ciclo que se obtiene con agua caliente a 120°F (49°C) entrando en la lavavajillas. La baja

temperatura del agua entrante genera un aumento del tiempo.

39

Opciones

Hi Temp (Temperatura alta)
Aumenta la temperatura del lavado

principal para mejorar la limpieza.
Cuando se usa con el ciclo Normal

Wash (Lavado normal), la capacidad
de limpieza ser6 un poco m6s potente
pero no tanto coma en el ciclo de Pots
& Pans (Ollas, cacerolas).

Sani Rinse (Enjuague sanitario)

Esta opci6n de alta temperatura
higieniza sus platos y su cristaler_a
seg6n el Est6ndar 184 de la

Fundaci6n Nacional de la Salubridad

(NSF)/ANSI para lavavajillas
dom6sticas. Las lavavajillas
dom_sticas certificadas no han sido

dise_adas para los establecimientos
con licencia para alimentos. El
indicador Sani (Hicjienizado) indica al
final del ciclo si la opci6n de Sani
Rinse (Enjuague sanitario) se

complet6 con _xito. Si no se activa el
indicador, es posiblemente debido a
que se interrumpi6 el ciclo.

Puede

seleccionarse

con

Pots & Pans

(Ollas,

cacerolas)

Normal Wash

(Lavado

normal)

Pots & Pans

(Ollas,

cacerolas)

Normal Wash

(Lavado

normal)

Lo que hace

Aumenta la temperatura
del lavado principal de
105°F (41°C) a 120°F
(49°C).

Aumenta la temperatura
del lavado principal de
105°F (41°C) a 120°F
(49°C) y la del enjuague
final de 140°F (60°C) a
155°F (68°C).

Tiempoadicional Agua

delciclo adicionalt

en

Tipico M6x.

25 45

55 100

galones

(litros)

0 - 1,8

(0 - 7,0)

0 - 1,8

(0 - 7,0)

Heated Dry (Secado con calor)
Enciende el elemento calentador

despu_s que se termina el ciclo de

lavado. Use un agente de enjuague
con o sin la opci6n de Heated Dry
(Secado con calor) para obtener los

mejores resultados de secado. Es

menos probable que los arficulos de

pl6stico se deformen cuando los
carga en la canasta de platos
superior.

La cantidad m6xima de agua adicional que se utiliza para cualquier combinaci6n de opciones es 1,8 gal (7,0 L).

Disponible con
cualquier ciclo

excepto

Quick Rinse

(Enjuague

r6pido)

Enciende el elemento
calentador al final del
ciclo de lavado.

32 32

0

40

Delay Hours (Horas de retraso) (en algunos modelos)
Use esta opci6n para poner la lavavajillas en funcionamiento durante las horas de menos consumo de enercjia. Las empresas

proveedoras de servicios p6blicos locales recomiendan consumir enercjia durante las horas de menos consumo de enercjia
siempre que sea posible.

Para retrasar el inicio

1. Seleccione un ciclo y opciones de lavado.

2. Presione el bot6n de retraso.

3. Presione START/RESUME (Inicio/Reanudar).
NOTA: En cualquier momento que se abra la puerta (como puede ser para acjrecjar un plato), deber6 presionarse

nuevamente el bot6n de START/RESUME (Inicio/Reanudar) para reanudar la cuenta recjresiva del retraso.

Opci6n Control Lock (Bloqueo de control)

Use la opci6n de Control Lock para evitar el uso no intencional de la lavavajillas entre un ciclo y otro. Cuando la luz de

LOCI( ON (Bloqueo activado) est6 encendida, todos los botones est6n desactivados. La puerta de la lavavajillas puede

abrirse y cerrarse mientras los controles est6n bloqueados.

Para activar el bloqueo

Presione y sostencja CONTROL LOCI( (Bloqueo del control) durante 3 secjundos. Se encender6 LOCI( ON (Bloqueo

activado). Si usted oprime cualquier bot6n mientras su lavavajillas est6 bloqueada, la luz se enciende y apacja 3 veces y

sonar6 un tono audible.

NOTA: La lavavajillas no puede funcionar si el control est6 bloqueado.

Para desactivar el bloqueo

Presione y sostencja CONTROL LOCI( (Bloqueo del control) durante 3 secjundos. La luz se apacja.

Luces indicadoras de estado y barra de luz

Las luces de estado en la parte superior del control le informar6n si se ha hicjienizado la lavavajillas y/o si

......... se ha terminado el ciclo. La barra de luz sobre el panel se pondr6 de color azul mientras lava o enjuacja,

Q SANITIZED

roja mientras seca y verde cuando haya terminado.

C6mo seleccionar los ciclos y las opciones

1. Seleccione el ciclo deseado. Si desea poner a funcionar el 61timo ciclo que se ha terminado, puede simplemente

presionar START/RESUME (Inicio/Reanudar) una vez para mostrar qu_ opciones ha usado y luecjo presionar nuevamente
START/RESUME (Inicio/Reanudar) para comenzar el ciclo.

2. Seleccione las opciones deseadas. No todas las opciones est6n disponibles para cada ciclo. Si se selecciona una opci6n

no v61ida para un ciclo determinado, las luces destellar6n.

C6mo apagar/encender (OFF/ON) el sonido

Presione y sostencja HIGH TEMP (Temperatura alta) durante 3 secjundos para alternar el sonido entre ON (Encendido) y OFF
(Apacjado). El sonido no se desactivar6 para los mensajes de interrupci6n del ciclo o de servicio necesario.

41

1. Abralapuertaligeramenteparadetenerelciclo.Espereaquelaacci6nderociadosedetengaantesdeabrirlapuerta
porcompleto.

2. Presioneunavezelbot6nCANCEL/DRAIN(Cancelar/Desacjuar).LaluzCancel/Drainseencender6.

3. Cierrelapuertaenmenosde3secjundos.LalavavajillascomienzaunciclodedesacjiJe(sihaquedadoacjuaenelfondode
lamisma).DejequelalavavajillascompleteeldesacjiJe.LaluzCancel/Drainseapacjaalcabode2minutos.

c_e mcc_ _ Q over@ B

Puede interrumpir un ciclo y volver a iniciar la lavavajillas desde el comienzo usando el sicjuiente procedimiento.

1. Abra la puerta licjeramente para detener el ciclo. Espere a que la acci6n de rociado se detencja, luecjo abra la puerta por
completo.

2. Verifique que la tapa del dep6sito de detercjente est8 a6n cerrada. Si la tapa est6 abierta, necesitar6 volver a Ilenar el
dep6sito de detercjente antes de volver a iniciar el nuevo ciclo.

3. Presione CANCEL/DRAIN (Cancelar/Desacjuar) dos veces para volver a fijar el control.

4. Seleccione los nuevos ciclos y opciones.

5. Presione START/RESUME (Inicio/Reanudar).

/11,11

COMO LAVAR ARTiCULOS ESPECIALES

Si tiene dudas acerca del lavado de un art_culo determinado, consulte con el fabricante para ver si se trata de un art_culo
lavable en la lavavajillas.

./avavajillas? } i} i} i}l

Aluminio Si

Aluminio desechable No

La temperatura alta del agua y los detergentes pueden afectar el

acabado del aluminio anodizado.

No lave bandejas de aluminio desechables en la lavavajillas. Estas
podr_an moverse durante el lavado y dejar marcas necjras en los

platos y otros objetos.

Botellas y latas No Lave las botellas y latas a mano. Las etiquetas encjomadas pueden

soltarse y obstruir el sistema de lavado y reducir el rendimiento de

lavado.

Hierro fundido

Porcelana/Cer6mica de

cjres

Cristal Si Consulte siempre las recomendaciones del fabricante antes de lavar.

Oro No Los cubiertos dorados perder6n su color.

Vidrio Si El material de los vasos de leche se pondr6 amarillento luecjo de

Cuchillos con mancjo No Los mancjos de alcjunos cuchillos est6n fijados a la hoja con
hueco adhesivos que pueden aflojarse al ser lavados en la lavavajillas.

No Se perder6 el curado y el hierro se oxidar6.

Si

Consulte siempre las recomendaciones del fabricante antes de lavar.

Los diseSos anticjuos, pintados a mano o sobre cjlaseado se

desteSir6n. Los acabados dorados pueden perder su color o
intensidad.

AIcjunos tipos de cristal de sosa pueden corroerse despu_s de varias

lavadas.

varias lavadas en la lavavajillas.

42

Material &Lavable en la Camentarios

Peltre, lat6n, bronce y No
cobre

PI6sticos desechables No

PI6sticos Si

Acero inoxidable

Plata de ley o con ba_o de
plata

Hojalata No

Arficulos de madera No

Si

Si

Las temperaturas altas del agua y el detergente pueden decolorar o
picar el acabado.

No pueden resistir las temperaturas altas del agua y los detergentes.

Consulte siempre las recomendaciones del fabricante antes de lavar.

La capacidad de los objetos de pl6stico para resistir las

temperaturas altas y los detergentes var_a. Es recomendable colocar

los objetos livianos, tales como tapas y mantequeras, s61o en la
canasta superior. Objetos duros tales como refrigerantes y bandejas
de sillas para beb6s pueden colocarse en la canasta inferior.
Cuando lave objetos de pl6stico en la canasta inferior, no es

recomendable usar la opci6n de Heated Dry (Secado con calor).

Haga correr un ciclo de enjuague si no va a lavar de inmediato. El
contacto prolongado con los alimentos que contienen sal, vinagre,

productos 16cteos o jugos de fruta puede da_ar el acabado.

Haga correr un ciclo de enjuague si no va a lavar de inmediato. El
contacto prolongado con los alimentos que contienen sal, 6cido o
sulfuro (huevos, mayonesa y mariscos) puede da_ar el acabado.

No se recomienda.

L6velos a mano. Consulte siempre las recomendaciones del
fabricante antes de lavar. La madera no tratada puede deformarse,
agrietarse o perder el acabado.

grandes

SiSecci6n de cacerolas

Esposible que haya ciertas fuentes que no encajen enfrente de la
caracteristica TurboZone TM en la parte posterior de la canasta de

platos inferior. Regule las puntas segOn sea necesario para cargar

los platos grandes.

43

Limpieza externa

CUIDADO DE LA LAVAVAJILLAS

En la mayor_a de los casos, todo Io que se debe hacer es usar peri6dicamente un
paso suave y h_medo o una esponja con un detergente suave para que el
exterior de su lavavajillas se yea limpio y reluciente. $i el exterior de la
lavavajillas es de acero inoxidalole, se recomienda un limpiador de acero

inoxidalole.

Limpieza del interior

Los residuos minerales del acjua dura pueden causar la acumulaci6n de una
peffcula blanca en las superficies interiores, sobre todo inmediatamente debajo
del 6rea de la puerta.

No limpie el interior de la lavavajillas hasta que se haya enfriado. Quiz6s sea
necesario usar cjuantes de hule. No utilice nincj6n tipo de limpiador que no sea el
detercjente recomendado para lavavajillas, debido a que puede producir espuma
o jab6n en exceso.

Para limpiar el interior

Haga una pasta con el detergente en polvo de lavavajillas en una esponja
h6meda y limpie.
O BIEN

Use detercjente ffquido de lavavajillas y limpie con una esponja h6meda.
O BIEN

Consulte el procedimiento de enjuacjue con vinacjre en la secci6n "Soluci6n de
problemas" bajo "Manchas o formaci6n de peffculas en los platos".

NOTA: Poncja a funcionar un ciclo normal con detercjente para lavavajillas
despuSs limpiar el interior.

AIcjunas normas de plomeria locales o estatales exicjen que se instale una purcja
de aire del desacjiJe entre una lavavajillas empotrada y el sistema de desacjiJe de
la casa. Revise la purcja de aire del desacjiJe cuando su lavavajillas no est6
desacjuando bien.

La purcja de aire del desacjiJe est6 por Io cjeneral ubicada encima del frecjadero
o en el mostrador, cerca de la lavavajillas. Para pedir una purcja de aire del

desacjiJe, Ilame al 1-800-4-MY-HOME ®. Pida la pieza n6mero 300096.
NOTA: La purcja de aire del desacjiJe es un dispositivo de plomeria externo que

no forma parte de su lavavajillas. La cjarantia proporcionada con su lavavajillas
no cubre los costos de servicio t6cnico directamente asociados con la limpieza o
reparaci6n de una purcja de aire del desacjiJe externa.

Para limpiar la purga de aire del

desagiJe

Almacenaje durante el verano

Almacenaje durante el invierno

44

Limpie la purga de aire del desagiJe peri6dicamente para asegurar un desagiJe
apropiado de su lavavajillas. Para la mayoria de tipos de purcjas, usted tiene que
levantar la tapa de cromo. Desatornille la tapa de pl6stico. Luecjo revise si hay
acumulaci6n de suciedad. Limpie si es necesario.

Si no se usa la lavavajillas durante los meses de verano, cierre el suministro de
acjua y de enercjia a la lavavajillas.

Evite posibles da_os de acjua en su casa y en la lavavajillas debido al
concjelamiento de las ffneas de acjua. Si deja su lavavajillas en una vivienda de
temporada o si pudiera estar expuesta a temperaturas casi concjelantes, hacja
acondicionar su lavavajillas para el invierno por un personal de servicio

autorizado.

VERIFIQUE ESTOS PUNTOS PARA AYUDARLE A AHORRAR TIEMPO Y DINERO.

PROBLEMA SOLUCION

SOLUCION DE PROBLEMAS

LA LAVAVAJILLAS NO
FUNCIONA

QUEDA DETERGENTE EN EL
DEPOSlTO O

LA PASTILLA EST._ EN EL
FONDO DE LA TINA

EL CICLO SE PROLONGA
DEMASIADO

NOTA: Es normal que la lavavajillas haga varias pausas repetidamente durante un ciclo.
Si est6 destellando la luz de Start/Resume (Inicio/Reanudar), cierre la puerta y empuje

START/RESUME (Inicio/Reanudar).
Cerci6rese de que la puerta est6 cerrada y asegurada.

Cerci6rese de que no haya interferencia con fuentes grandes y el sistema de lavado en la
parte posterior de la lavavajillas. Ajuste la carga seg6n sea necesario, para cerciorarse de

que la puerta est6 cerrada y asegurada.
Aseg6rese de haber seleccionado un ciclo. (Vea "lnformaci6n sobre ciclos y opciones".)
Aseg6rese de que haya suministro de energia a la lavavajillas. Es posible que se haya

disparado un cortacircuitos o un fusible.

Si est6n destellando otras luces que no sean la de Start/Resume (Inicio/Reanudar) y la

unidad no funciona, deber6 Ilamar para solicitar servicio t6cnico.

F_jese si hay arficulos tales como charolas para galletas, tablas de cortar o recipientes

grandes, etc. que pudieran impedir que el dep6sito de detergente se abra como es debido.

Cerci6rese de que el detergente est_ fresco y sin grumos.
Aseg6rese de que se haya terminado el ciclo (la luz verde o azul est6 encendida). Si no se

ha terminado, deber6 reanudar el ciclo cerrando la puerta y presionando START/RESUME

(Inicio/Reanudar).

NOTAS:

• Para usar menos agua y reducir el consumo de energfa, usted ver6 que algunos ciclos

en general funcionan hasta por 3 horas.

• Lo mejor es fijar el calentador de agua a 120°F (49°C), ya que la lavavajillas demorar6

m6s mientras calienta el agua que est6 m6s fr_a.

• Algunas opciones agregar6n tiempo al ciclo. (Vea la secci6n "lnformaci6n sobre los

ciclos y opciones".) La opci6n de Heated Dry (Secado con calor) agregar6 1/2hora.

Pruebe con el ciclo de 1 Hr Wash (Lavado de 1 hora).
Antes de comenzar el ciclo, haga correr agua caliente de un grifo que est6 cerca de la

lavavajillas.

LA LAVAVAJILLAS NO SECA

NOTA: Los objetos de pl6stico y los arficulos con superficies antiadherentes son dificiles de

secar, ya que tienen una superficie porosa que tiende a retener las gotas de agua. Puede

ser necesario secar con un paso de cocina.

Se necesita usar el agente de enjuague junto con la opci6n de Heated Dry (Secado con

calor) para un secado adecuado.

El cargar los arficulos adecuadamente puede afectar el secado. (Vea las instrucciones de

carga especificas dentro de este manual.)

Los vasos y las tazas con base c6ncava retienen el agua. Esta agua puede derramarse

sobre otros arficulos al descargarlos.

• Vacie primero la canasta inferior.

• Ubique estos arficulos en el lado m6s inclinado de la canasta, para obtener mejores

resultados.

45

PROBLEMA SOLUCION

NO SE LLENA

QUEDA AGUA EN LA TINA/
NO DESAGUA

AGUA DURA

(RESIDUO BLANCO EN EL
INTERIOR DE LA

LAVAVAJILLAS O EN LA

CRISTALERJA)

AsecjOrese de que la Ilave de acjua a la lavavajillas est6 abierta.

Verifique que el flotador est6 libre de obstrucciones. (Vea "Piezas y caracteristicas'.)

Revise si hay espuma en la lavavajillas. Si se detecta espuma, es posible que la lavavajillas

no funcione correctamente o que no se Ilene de acjua.

Asecj_rese de que se haya terminado el ciclo (la luz verde o azul est6 encendida). Si no se

ha terminado, deber6 reanudar el ciclo cerrando la puerta y presionando START/RESUME

(Inicio/Reanudar).

Si la lavavajillas est6 conectada a un recipiente de desechos alimenticios, asecj_rese de

haber quitado el tap6n del disco removible de la entrada del recipiente de desechos.

Revise si la mancjuera de desacjiJe est6 retorcida.

Revise si hay obstrucciones de comida en el desacjiJe, purcja de aire del desacjiJe, o en el

recipiente de desechos.

Revise el fusible o el cortacircuitos de la casa.

NOTA: Los residuos minerales del acjua extremadamente dura pueden causar dafios en su

lavavajillas y hacer dificil que se obtencja una buena limpieza. Puede traer sus muestras de

acjua a Sears para verificar el nivel de dureza del acjua de su casa. Se recomienda

en6rcjicamente un ablandador de acjua si el acjua tiene una dureza de 15 cjranos o m6s. Si

no se instala un ablandador de acjua, pueden ayudar los pasos sicjuientes:

Use un limpiador comercial disefiado para lavavajillas, una vez por mes.

Limpie los filtros ULTRA WASH _R_HEpor Io menos una vez por mes.

Use siempre un acjente de enjuacjue.

Siempre use un detercjente fresco de alta calidad.

Use un aditivo para realzar el detercjente/ablandador de acjua que est6 dise_ado para

lavavajillas.

OLORES

RUIDOS NOTAS:

NOTA: Si la lavavajillas no se usa todos los dias, puede hacer funcionar un ciclo de

enjuacjue con la carcja parcialmente Ilena, hasta que tencja una carcja completa, o use la

opci6n de Top Rack Only ($61o la canasta superior) (en alcjunos modelos) para carcjas

parcialmente Ilenas.

Poncja a funcionar un enjuacjue con vinacjre en la lavavajillas, colocando 2 tazas (500 ml)

de vinacjre blanco en una taza medidora de vidrio en posici6n vertical, en la canasta

inferior. Hacja funcionar un ciclo normal con la opci6n de Heated Dry (Secado con calor)

apacjada. No use detercjente.

Esposible que la lavavajillas no est6 desacjuando como es debido; vea "QUEDA AGUA EN

LA TINA/NO DESAGUA" en "Soluci6n de problemas'.

• Se pueden escuchar peri6dicamente sonidos de cjorcjoteo a Io larcjo del ciclo, mientras

se desacjua la lavavajillas.

• Puede escucharse peri6dicamente el silbido normal de la v61vula de acjua.

• Puede escucharse un sonido normal de chasquido cuando se abre el dep6sito de

detercjente durante el ciclo y cuando se abre la puerta al final del mismo.

• La instalaci6n incorrecta afectar6 los niveles de ruido.
Asecj6rese de que estSn bien instalados los filtros.

Pueden escucharse ruidos sordos si los arHculos se extienden m6s all6 de las canastas e

interfieren con los brazos de lavado. Reacomode la vajilla y reanude el ciclo.

46

PROBLEMA SOLUCION

QUEDA SUCIEDAD DE LOS

ALIMENTOS EN LOS PLATOS

NO HA HIGIENIZADO

DAi_IOS EN LA VAJILLA

LUCES DESTELLANDO

AsegOrese de cargar correctamente la lavavajillas. Una carga indebida puede disminuir en

gran proporci6n el rendimiento de lavado (yea "C6mo cargar para el mejor

funciona miento').

Verifique el filtro para asegurarse de que est6 instalado correctamente. Limpielo de ser

necesario. (Vea "lnstrucciones de limpieza" en "Sistema de filtraci6n ULTRA WASH ®HE"

para obtener detalles).

Seleccione el ciclo y la opci6n adecuados para el tipo de suciedad. Puede usarse el ciclo

de Pots & Pans (Ollas r cacerolas) con la opci6n TURBOZONETM para las cargas m6s sucias.

Cerci6rese de que la temperatura de entrada del acjua sea de por Io menos 120°F (49°C).

Use la cantidad adecuada de detercjente fresco. Se necesitar6 m6s detercjente para las

carcjas con suciedad pesada y condiciones de acjua dura.

Quite los restos de comida de los platos antes de ponerlos en la lavavajillas (no los

enjuacjue previamente).

Si la luz de higienizado est6 destellando, la carga NO est6 higienizada. Se ha

interrumpido el ciclo en el enjuague final o el calentador de agua se ha fijado en una
temperatura muy baja. Fije el calentador de agua en 120°F (49°C).

Una carga inapropiada puede hacer que los platos se desportillen o se darien. (Vea las

instrucciones de carga espec_ficas dentro de este manual.)

Si est6 destellando Start/Resume (Inicio/Reanudar) u otras luces de estado y la lavavajillas

no funciona, cierre la puerta y presione START/RESUME (Inicio/Reanudar). Si la

lavavajillas todav_a no funciona, Ilame para solicitar servicio.

VAJILLA TURBIA O CON
MANCHAS (Y SOLUCION DE

AGUA DURA)

NOTAS:

• Es necesario un agente de enjuague ffquido para el secado y para reducir las manchas.

• Use la cantidad adecuada de detergente.

Confirme que se pueda quitar la turbidez remojando el arHculo en vinacjre blanco durante
5 minutos. Si desaparece la turbidez, 8sta se debe a acjua dura. Recjule la cantidad de

detercjente y acjente de enjuacjue. (Vea "AGUA DURA [RESIDUO BLANCO EN EL

INTERIOR DE LA LAVAVAJtLLAS O EN LA CRISTALERiA]", en "Soluci6n de problemas".) Si

no se aclara, es debido a la corrosi6n (vea a continuaci6n).

Cerci6rese de que la temperatura de entrada de acjua est6 fijada a 120°F (49°C).

Pruebe usar las opciones de Hi Temp (Temperatura alta) y Sani Rinse (Enjuacjue sanitario).

Para quitar las manchas, hacja correr un enjuacjue con vinacjre en la lavavajillas.

• Lave y enjuacjue la vajilla que est8 afectada y c6rcjuela en la lavavajillas. Quite todos

los objetos met61icos y cubiertos. Poncja 2 tazas (500 ml) de vinacjre blanco en una taza
medidora de vidrio en la canasta inferior. Hacja funcionar un ciclo normal con la opci6n
de Heated Dry (Secado con calor) apacjada. No se necesita detercjente.

47

PROBLEMA SOLUCION

CORROSION (TURBIDEZ
PERMANENTE)

FUGAS DE AGUA

SE HA DECOLORADO LA NOTAS:

TINA • El alto contenido de hierro en el acjua puede manchar la tina.

Esto es una erosi6n de la superficie de la cristaleria y puede ser causada por una

combinaci6n de Io sicjuiente: acjua muy caliente, el uso de demasiado detercjente en acjua

blanda o el lavado previo. El detercjente necesita de la suciedad de la comida para actuar.

Si ha habido corrosi6n, la cristaleria est6 permanentemente da_ada. Para evitar que

contin6e ocurriendo la corrosi6n, recjule la cantidad de detercjente de manera que coincida

con la dureza del acjua, deje de lavar previamente y use opciones de calentamiento de

acjua solamente cuando la temperatura del acjua de entrada sea menor de 120°F (49°C).

Asecj6rese de que la lavavajillas est6 instalada correctamente y de que est6 nivelada.

La espuma puede hacer que se desborde la lavavajillas. Mida el detercjente con precisi6n y

use solamente detercjentes dise_ados para ser usados en una lavavajillas. Se necesita

menos detercjente en acjua blanda. Si contin6a el exceso de espuma, pruebe otra marca de

detercjente.

Para evitar que se salcja el acjente de enjuacjue del dep6sito, cerci6rese de que la tapa est6

bien sujeta y evite el sobrellenado.

• Los alimentos a base de tomate pueden manchar la tina o la vajilla.

Puede usarse un limpiador a base de cffricos para limpiar.

48

TABLE DES MATIERES

CONTRATS DE PROTECTION ..................................................... 49

GARANTIE ................................................................................. 50

SI_CURITI_ DU LAVE-VAISSELLE ................................................... 51

QUOI DE NEUF DANS VOTRE LAVE-VAISSELLE ........................ 53

Energie .................................................................................................... 53

Rendement ............................................................................................. 53

PIi:CES ET CARACTi:RISTIQUES ................................................. 54

DI_MARRAGE / GUIDE RAPIDE (VARIE SELON LE MODELE) ...... 55

SYSTEME DE FILTRATION ULTRA WASH _"_.................................. 56

CONSEILS D'EFFICACITI_ POUR LE LAVE-VAISSELLE .................. 58

DI_TERGENT ET AGENT DE RIN_AGE ......................................... 58

D_tergent ............................................................................................... 58

Agent de ringage .................................................................................. 59

CNARGEMENT ........................................................................... 60

Chargement pour un nettoyage et un s&chage id&aux ................. 60

Chargement du panier sup&rieur ........................................................ 61

CONTRATS DE PROTECTION

Chargement du panier inf&rieur ......................................................... 62

UTILISATION DU LAVE-VAISSELLE ............................................ 64

Informations sur les programmes et les options ............................. 64

Section module de commande du lave-vaisselle ........................... 66

Section commentaires sur I'utilisation du lave-vaisselle ................. 66

Annulation d'un programme .............................................................. 67

Modification d'un programme apr&s la mise en

marche du lave-vaisselle .................................................................... 67

LAVAGE D'ARTICLES SPI_CIAUX ................................................ 67

ENTRETIEN DU LAVE-VAISSELLE ............................................... 69

Nettoyage .............................................................................................. 69

Dispositif de brise-siphon .................................................................... 69

Remisage ................................................................................................ 69

DI_PANNAGE .............................................................................. 70

NUMI_ROS DE DI_PANNAGE -. ................. COUVERTURE ARRIi:RE

Contrats principaux de protection

Nous vous f_licitons d'avoir fa# un achat judicieux. Votre
nouvel appareil I<enmore _ est congu pour vous offrir des
ann6es de fonctionnement fiable. Mais comme pour tousles
produits, il pourra & I'occasion n6cessiter un entretien
pr6ventif ou une r6paration. Le cas 6ch6ant, un Contrat
principal de protection peut vous 6parcjner de I'arcjent et des

soucis.
Le Contrat principal de protection contribue aussi &

proloncjer la vie utile de votre nouvel appareil m6nacjer. Voici
que ce comprend le Contrat _ :

I/Pi&ces et main-d'oeuvre n6cessaires pour conserver les

appareils en 6tat de fonctionnement correct pendant une
utilisation normale- pas uniquement en cas de d6faillance.

Notre couverture s'&tend bien au-del& de la garantie du
produit. Aucune franchise, aucune anomalie de
fonctionnement ne sont exclues de ce contrat - protection

r&elle.

I/Un service d'expert propos6 par plus de 10 000

techniciens d'entretien Sears agr&&s, ce qui sicjnifie que
quelqu'un de confiance prendra soin de votre produit.

I/Appels de service illimit&s et service national, quand vous

en avez besoin et aussi souvent que vous en avez besoin.

I/Garantie "Sans souci" - remplacement de votre produit

couvert si au moins quatre pannes se produisent en de 9&
de douze mois.

I/Remplacement du produit si votre produit couvert ne peut

6tre r6par&

I/V&rification annuelle d'entretien pr&ventif sur demande -

sans frais suppl6mentaires.

I/Aide rapide par t&l&phone - nous appelons cela

R&solution rapide - support t616phonique d'un acjent de
Sears sur tousles produits. Consid6rez-nous comme un
"manuel d'utilisateur parlant'.

I/Protection contre les sautes de puissance pour pr6venir les

dommacjes li6s aux fluctuations de courant

I/Couverture pour perte de nourriture de 250 $ par an sur

tout aliment cj6t6 en raison d'une d6faillance m6canique
sur tout r6fricj6rateur ou concj61ateur couvert.

I/Remboursement de frais de location si la r6paration du

produit couvert prend plus de temps que promis.

I/'10 % de r6duction sur le prix courant de toute intervention

de r6paration non couverte et pi6ces de rechancje
n6cessaires dans le cadre de cette r6paration.

D6s que vous achetez le Contrat, il suffit d'un appel
t616phonique pour obtenir un rendez-vous pour une
intervention de d6pannacje ou d'entretien. Vous pouvez
appeler & n'importe quelle heure du jour ou de la nuit ou
prendre un rendez-vous de d6pannacje en licjne.

Le contrat principal de protection constitue un investissement
sans risque. Si vous annulez pour une quelconque raison
pendant la p6riode de cjarantie du produit, nous vous
rembourserons int6cjralement. Ou nous vous verserons un
remboursement au prorata apr6s I'expiration de la p6riode
de cjarantie. Achetez votre Contrat principal de protection
aujourd'hui m6me!

Certaines limitations et exclusions s'appliquent. Pour des
prix et renseignements suppl_mentaires aux Etats-Unis,
composez le 1-800-827-6655.

_ke contrat de couverture au Canada varie pour certains

articles. Pour des d6tails complets, appeler Sears Canada au
1-800-361-6665.

Service d'installation Sears

Pour une installation professionnelle par Sears d'appareils
m6nacjers, d'ouvre-portes de cjaracje, de chauffe-eau, et
autres cjros articles domestiques, aux E.-U. ou au Canada,
composer le 1-800-4-MY-HOME _.

49

GARANTIE DES APPAREILS MF:NAGERS I(ENMORE

GARANTIE LIMITEE DE UN AN

Lorsqu'il est installS, utilis8 et entretenu conformSment &
toutes les instructions fournies avec le produit, sicet appareil
m6nager fait dSfaut par suite d'un vice de mat6riau ou de
fabrication au cours de I'annSe qui suit la date d'achat,
composer le ]-800-4-MY-HOAAE® pour obtenir une
r_paration gratuite.

La pr6sente garantie s'applique seulement pendant 90 jours

compter de la date d'achat si I'appareil est utilis6

d'autres fins que I'utilisation domestique priv6e.
LA PRi_SENTE GARANTIE COUVRE UNIQUEMENT LES

VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE
PAIERA PAS POUR :

1. Les pi&ces courantes qui peuvent s'user suite b une
utilisation normale, notamment les filtres, courroies,
ampoules et sacs.

2. L'intervention d'un technicien pour montrer b I'utilisateur
comment installer, utiliser et entretenir correctement le
produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir
ce produit.

4. L'endommagement ou les d&fauts du produit si celui-ci
n'est pas install&, utilis& ou entretenu conform6ment
toutes les instructions fournies avec le produit.

5. L'endommagement ou les d&fauts du produit r6sultant
d'accident, usage impropre ou abusif ou utilisation autre
que celle pour laquelle il est destin6.

6. L'endommagement ou les d_fauts du produit caus6s par
I'utilisation de d_tergents, agents de nettoyage, produits
chimiques ou ustensiles autres que ceux recommand_s
dans toutes les instructions fournies avec le produit.

Z L'endommagement ou les d_fauts des pi_ces ou syst_mes

r6sultant d'une modification non autoris6e faite au
produit.

CLAUSE D'EXONi_RATION DE RESPONSABILITI_ AU TITRE
DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client clans le cadre de la

pr_sente garantie limit6e consiste en la r_paration pr_vue ci-
dessus. Les garanties implicites, y compris les garanties
applicables de qualit6 marchande et d'aptitude _ un usage
particulier, sont limit6es & un an ou & la plus courte p6riode
autorisSe par la Ioi. Sears n'assume aucune responsabilit8
pour les dommages fortuits ou indirects. Certains Etats ou
certaines provinces ne permettent pas I'exclusion ou la
limitation des dommages fortuits ou indirects, ou la limitation
de la dur_e des garanties implicites de qualit_ marchande ou
d'aptitude & un usage particulier, de sorte que cette exclusion
ou limitation peut ne pas 8tre applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil
m6nager est utilis6 aux Etats-Unis ou au Canada.

Cette garantie vous confSre des droits juridiques sp6cifiques
et vous pouvez 6galement jouir d'autres droits qui peuvent

varier d'un Etat & I'autre.

Sears Brands Management Corporation

Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada MSB 2C3

5O

SECURITEDU LAVE-VAISSELLE

Votre securite et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit_ importants dans ce manuel et sur votre appareil menager.
Assurez-vous de toujours life tousles messages de securite et de vous y conformer.

Ce symbole d'alerte de securit_ vous signale les dangers potentiels de deces et de blessures graves

& vous et & d'autres.

_ oici le symbole d'alerte de securit&

Tousles messages de securit_ vous diront quel est le danger potentiel et vous disent comment reduire le risque de

blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Lors de I'utilisation du lave-vaisselle, suivre les precautions el6mentaires dont les suivantes :

• Life la totalite des instructions avant d'utiliser le
lave-vaisselle.

• N'utiliser le lave-vaisselle que pour laver la vaisselle.

• Utiliser les detersifs ou agents de rin?age
recommandes pour lave-vaisselle et les garder hors

de la portee des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de fa?on qu'ils ne

puissent endommager lejoint de la porte; et

2) Placer les couteaux le manche vers le haut de
fa?on a ne pas vous couper.

• Ne pas laver d'articles en plastique & moins qu'ils ne
soient marques "Peut aller au lave-vaisselle" ou

I'equivalent. Si I'article ne porte aucune indication,

verifier aupres du fabricant.

• Ne pas toucher I'el6ment chauffant pendant le
fonctionnement ou immediatement apres.

Tousles messages de securite suivront le symbole d'alerte de securit_ et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de ddcbs ou de blessure grave si
vous ne suivez pas immddiatement les instructions.

Risque possible de ddcbs ou de blessure grave

si vous ne suivez pas les instructions.

IMPORTANTES INSTRUCTIONS DE SI CURITI

• Ne pas faire fonctionner le lave-vaisselle si tous les
panneaux de I'enceinte ne sont pas en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, vous asseoir ni monter sur la porte,
le couvercle ou les paniers du lave-vaisselle.

• Pour eviter tout risque d'accident, ne pas laisser les
enfants jouer dans ou sur le lave-vaisselle.

• Sous certaines conditions, de I'hydrogene peut se
former dans un reseau d'eau chaude inutilise depuis
deux semaines ou plus. L'HYDROGI_NE EST UN
GAZ EXPLOSIBLE. Si le systeme d'eau chaude n'a
pas et6 utilise depuis un certain temps, laisser couler
I'eau chaude des robinets pendant quelques minutes

avant de faire fonctionner le lave-vaisselle. Cette
mesure permettra a I'hydrogene de s'evaporer. Ce

gaz etant inflammable, ne pas fumer ni utiliser de
flamme nue pendant cette periode.

• Enlever la porte ou le couvercle du compartiment de
lavage Iorsque vous remplacez ou mettez au rebut

un vieux lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

Avertissements de la proposition 65 de I'¢:tat de Californie :
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'¢:tat de Californie pour 6tre & I'origine de

cancers.
AVERTISSEMENT : Ce produit contient au moins un produit chimique connu par I'¢:tat de Californie pour 6tre & I'origine de

malformations et autres d6ficiences de naissance.

51

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu'_ ce qu'il
soit compl_tement installS.

Ne pas appuyer sur la porte ouverte.
Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc _lectrique

Relier le lave-vaisselle a la terre d'une m_thode
_lectrique.

Brancher le fil reli_ a la terre au connecteur vert
reli_ a la terre dans la bo_te de la borne.

Ne pas utiliser un c_ble de rallonge.

Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.

iNSTRUCTiONS DE MISE A LA TERRE

[] Pour un lave=vaisselle reli_ a la terre, branch_

avec un cordon :

Le lave-vaisselle dolt _tre relie a la terre. En cas

d'un mauvais fonctionnement ou d'une panne, la

mise a terre reduira le risque d'un choc electrique
en fournissant le moins de resistance pour le
courant electrique. Le lave-vaisselle est equip6
d'un cordon avec un conducteur pour relier les
appareils a la terre. La fiche dolt _tre branchee

sur une prise appropriee, installee et reliee a la
terre conformement aux codes et reglements

Iocaux.

AVERTISSEMENT : La connexion

incorrecte du conducteur pour relier les appareils

la terre peut causer le risque de choc electrique.

Verifier avec un electricien competent ou un

representant de service si vous avez des doutes

si le lave-vaisselle est correctement relie a la
terre. Ne pas modifier lafiche fournie avec le lave-

vaisselle; si elle n'entre pas dans la prise, faire

installer une prise appropriee par un electricien
competent.

[] Pour un lave=vaisselle branch_ en permanence :

Le lave-vaisselle dolt _tre branche a un systeme
d'installation electrique permanent en metal relie

la terre, ou un conducteur pour relier les

appareils a la terre doit _tre relie avec les
conducteurs du circuit et branche a une borne

pour relier les appareils a la terre ou au cordon
d'alimentation electrique avec le lave-vaisselle.

CONSERVEZ CES INSTRUCTIONS

• Installer le lave-vaisselle _ I'abri des intemp_ries. 15viter

de I'exposer au gel; cela pourrait entratner une rupture de
I'_lectrovanne de remplissage. De telles ruptures ne sont
pas couvertes par la garantie. Voir la section
"Entreposage" pour plus de renseignements sur un
entreposage en hirer.

• Effectuer I'installation et le nivellement du lave-vaisselle
sur un plancher qui pourra en supporter le poids, et clans

un espace ad_quat pour ses dimensions et son utilisation.

Enlever tous les bouchons d'exp_dition des tuyaux et des
raccords (tel que le capuchon sur I'ouverture de vidancje)
avant I'installation. Voir les instructions d'installation pour
des renseicjnements complets.

52

QUOI DE NEUF DANS VOTRE LAVE-VAISSELLE...

F_licitations pour I'achat de votre lave-vaisselle _conergique _ faible consommation d'eau! Pour nettoyer les
articles, ce lave-vaisselle asperge la vaisselle d'eau puis fait une pause pour permettre au dStergent d'impr_gner
et de dissoudre les salet_s. Les p_riodes de trempage et de pause prolongent la dur6e des programmes pour un

nettoyage exceptionnel. Les modules 6quip_s de SmartWash ®HE comportent 6galement un capteur optique d'eau.
Le capteur optique d'eau d_termine le niveau de consommation d'eau et d'6nergie optimal pour un meilleur

nettoyage. Le calibrage du capteur optique entra?nera I'allongement du premier programme qui I'utilise.

Utiliser un agent de rin_age pour une performance de
lavage et de s_chage optimale. Afin d'am_liorer la
performance de s_chage et de limiter I'accumulation de
d_p6ts d'eau dure, ce lave-vaisselle est con_u pour 6tre
utilis6 avec un agent de rin_age. Les lave-vaisselle
6conergiques consomment moins d'eau et d'_nergie. IIs
d_pendent donc de I'effet "nappe d'eau" d'un agent de
rin_age pour une performance optimale.

USERINSEAIDFOR
BETTERDRYING

Refillc::::,_O

Lock

_Full

Add i

D_tergent

Les I_tats-Unis ont vot6 une restriction limitant la quantit6 de
phosphore (phosphates) presents dans les d_tergents

domestiques pour lave-vaisselle & un maximum de 0,5 %.
Avant cette mesure, les d_tergents en contenaient 8,7 %.
Suite & ce changement concernant les d_tergents, les plus
gros d_tergent fabricants ont reformul_s leurs d_tergents
pour lave-vaisselle, ce qui repr6sente un pas de plus vers la
prise de conscience environnementale. En raison de ces
r6cents changements, II est recommand_ d'utiliser des
pastilles et sachets pour lave-vaisselle qui offrent & la fois un
aspect pratique et une meilleure performance.

Ce lave-vaisselle est _quip_ de la toute derni_re technologie
en mati_re de filtration. Ce syst_me de triple filtration
minimise le niveau sonore et optimise le niveau de
consommation d'eau et d'_nergie tout en procurant un
nettoyage optimal. Pour un nettoyage optimal, entretenir
r6guli_rement votre lave-vaisselle. Nous vous sugg6rons de
nettoyer le filtre sup6rieur et inf_rieur et de rincer le syst_me
sous le robinet au moins une fois par mois.

53

Lavage au niveau sup6rieur

Tube d'arriv_e d'eau
ULTRA FLOW TM

Plaque signal6tique des
num_ros de mod@le et de s_rie

Ouverture d'arriv6e d'eau

PIECES ET CARACTERISTIQUES

Le syst@me d'aspersion TurboZone TM
(sur certains modules) offre un lavage

concentr8 pour les plats places 6 I'arriSre

du panier inf6rieur, ce qui permet
d'_liminer le trempage et le frottage des

r6sidus d'aliments tr@stenaces.

Bras d'aspersion inf_rieur

t_l_ment chauffant

Distributeur d'agent de rim;age -
minimisation de la formation de taches

et optimisation du s_chage.

Distributeur de d_.tergent

Events actifs

Dispositifs de r_glage
du panier sup_rieur

(un de chaque c6t_)

Tiges ffexibles
Tablettes d'appoint

pour tasses
(sur certaJns mod@les

II1

Le filtre Ultra Wash®HE s6pare les d6bris
et souillures de I'eau - meilleure action

de nettoyage.

...............................................................................Attache pour verres 6 pieds

Dispositif de protection
contre le d6bordement

Tableau de commande

Barette de fixation rigide

(sur certains modSles)

Tiges rabattables
(sur certains modSles)

Porte-couteaux

(sur certains mod@les)

54

PANIER SUP_:RIEUR

Panier & couverts

PANIER INFERIEUR

DEMARRAGE / GUIDE RAPIDE (VARIE SELONLEMODI:LE)

une performance de pointe,

Un nettoyage r6gulier des
filtres permettra au lave-

vaisselle de maintenir une
performance maximale.

Les filtres se trouvent clans
le fond du lave-vaisselle, au

centre.
Voir "SYSTEME DE

FILTRATION ULTRA
WASH _R_HE" pour plus de

renseignements sur le retrait
et I'entretien des filtres.

Lavage en 1 heure _ Pour des r_.sultats rapides,

Les lave-vaisselle _ haute efficacit6

fonctionnent plus Iongtemps pour
6conomiser de I'eau et de 1'6nergie, tout

comme une vitesse de conduite r6duite

permet d'6conomiser du carlourant. Pour

des r6sultats rapides, le lavage en 1 heure

nettoie votre vaisselle en utilisant

16g_rement plus d'eau et d'6nergie. Pour un
meilleur s6chage, s61ectionner I'option
Heated Dry (s6chage avec chaleur) pour
prolonger le temps de s6chage.

£ofs & Normal I 4r

• • o

IMPORTANT :Ne pas obstruer le distributeur cle
d_.tergent,

De grands articles plac6s

clans le panier inf6rieur

pourraient entraver
I'ouverture du clapet du

distrilouteur. Des t61es &

biscuits ou planches &
d6couper qui seraient
charg6es sur la gauche

peuvent facilement entraver

I'ouverture du distrilouteur.
Si I'on remarque du

d6tergent clans le
distrilouteur ou au fond de

la cure apr6s la fin d'un

programm% cela signifie
que le distrilouteur 6tait

loloqu&

essentiel.

II taut utiliser un agent de
s6chage (tel un agent de

rin_age) pour olotenir un

loon s6chage (&chantillon
fourni). Un agent de rin_age

comloin6 & I'option Heated

Dry (s6chage avec chaleur)
offrira une performance de
s6chage id6ale et permettra

d'6viter une humidit6
excessive _ I'int6rieur du

lave-vaisselle.

USERINS£AID FO£

BETTERDR_I_?

Add

FuH @

_o11) 3s5c

Lorsque I'option
murlooZoneTM est

s61ectionn6e, elle
offre un lavage

concentr6 &
I'arri_re du panier

inf6rieur pour les
plats difficiles &
nettoyer. Placer ces
plats en orientant la
surface sale du plat

vers les orifices
d'aspersion

TurlooZone TM dans
le panier inf6rieur

du lave-vaisselle.

_uo-

Arriere

va_sselle

55

A,ppuver sur START/RESUME chaque fois que

Dosage du d@tergent

I on ajoute un plat,

Certains utilisateurs emploient trop de d_tercjent dans le

Pour d_marrer ou poursuivre un programme,

appuyer sur START/RESUME (mise en
marche/reprise) et fermer la porte dans les

3 secondes qui suivent. Si on ne ferme pas la
porte dans les 3 secondes qui suivenh le
bouton de mise en marche DEL clicjnote, un
sicjnal sonore retentit et le procjramme ne
dSmarre pas.

IMPORTANT : Si I'on ouvre la porte (par
exemple pour ajouter un plat, m6me

pendant le fonctionnement de I'option Delay

Hours [raise en marche diff_r6e de plusieurs

heures]), il faut appuyer sur le bouton
START/RESUME (mise en marche/reprise) et
fermer la porte darts les 3 secondes qui
suivent pour poursuivre le procjramme.

o

®

RESUME

lave-vaisselle. Cela peut attaquer les plats. Voir
"D_tercjent et acjent de ringacje" pour d_terminer la

quantit_ de d_tercjent n_cessaire en fonction de la duret_
de I'eau. II est prouv_ que les d_tercjents en pastilles ou en

sachets r6duisent plus efficacement la formation de

pellicule sur la vaisselle que les d_tercjents liquides, en
poudre ou en cjel.

SYSTI:ME DE FILTRATION ULTRA WASH ®HE

Ce lave-vaisselle est _quip6 de la toute derni_re technolocjie en mati_re de filtration. Ce syst_me de triple filtration minimise le
niveau sonore et optimise la consommation d'eau et d'_nercjie tout en offrant une performance de nettoyacje sup_rieure. Le
filtre dolt 6tre entretenu tout au Ioncj de la dur6e de vie du lave-vaisselle pour pouvoir continuer & fonctionner au mieux de sa
performance.

Le syst_me de triple filtre comporte 2 parties, un filtre sup6rieur et un filtre inf6rieur.

• Le filtre sup_rieur permet de tenir des articles surdimensionn6s ou des objets 6trancjers ainsi que les particules tr_s fines &
1'6cart de la pompe.

• Le filtre inf6rieur emp6che les aliments de se red,poser sur la vaisselle.

sup6rieur

Filtre inf_rieur

Pour une performance de nettoyage optimale, nous sugg6rons d'entretenir les filtres tousles mois en retirant et en inspectant les
filtres inf6rieur et sup_rieur pour v6rifier leur 6tat de salet_. En fonction de la fr_quence d'utilisation du lave-vaisselle, la
fr_quence de nettoyage des filtres peut diff6rer de celle indiqu_e dans le tableau ci-dessous.

Les filtres devront peut-6tre 6tre nettoy6s Iorsque :

• On remarque des objets ou salet6s sur le filtre sup_rieur.

• La performance de nettoyacje se d_cjrade (c.-&-d. pr6sence de salet6s sur les plats).

• Les plat sont rucjueux au toucher.

Le retrait et I'entretien des filtres est tr_s facile. Le tableau ci-dessous indique la fr6quence de nettoyacje recommand_e.

56

Intervalles de nettoyage recommand_s pour le nettoyage du filtre.

Nombre de

charges par

semaine

13-14

8-12

Si vous lavez

avant le chargement

Une fois par an

Une fois par an

Si vous grattez et

rincez les plats avant

le chargement

Deux fois par an

Tous les quatre mois

Si vous vous contentez

de gratter les plats avant

le chargement*

Tous les deux mois

Tousles deux mois

Si vous ne grattez ou

ne rincez pas les plats

avant le chargement

Une fois par semaine

Toutes les deux

semaines

Une fois par an

Une fois par an

Une fois par an

Une fois par an

Tous les quatre mois

Deux fois par an

Une fois par mois

Tous les deux mois

*Conseil du fabricant : Ceci permet d'6conomiser I'eau et 1'6nergie utilis6es pour la pr6paration des plats. Cela vous 6pargne

6galement du temps et des efforts.

Eau tr_s dure

Si I'eau du domicile est tr6s dure (au-del& de 15 grains), nettoyer le filtre au moins une fois par mois. L'accumulation de r6sidus
blancs dans le lave-vaisselle est le signe d'une eau dure. Vous pouvez apporter des 6chantillons d'eau & Sears pour contr61er le
degr6 de duret6 de votre eau. Pour des conseils sur 1'61imination de taches, voir la section "D6pannage'.

Instructions de retrait du filtre

1. Tourner le filtre sup6rieur d'un quart de tour dans le sens antihoraire et le soulever.

2. Saisir le filtre inf6rieur situ6 dans I'ouverture circulaire, le soulever 16g6rement et le tirer
vers I'avant pour le retirer.

3. Si I'eau du domicile est dure, nettoyer les filtres au moins une fois par mois, tel
qu'indiqu6 ci-dessous.

L_ Patte de

_ ___ositionnement

Retraif du filtre sup_rieur

Instructions de nettoyage

IMPORTANT : Ne pas utiliser de brosse m6tallique, de tampon & r6curer, ou d'objets similaires car ils peuvent endommager les
filtres.

Rincer le filtre sous I'eau courante jusqu'& ce que la plupart des
salet6s soient 61imin6es. Si I'on remarque la pr6sence de salet6s
difficiles a retirer ou de d6p6ts de calcaire caus6s par I'eau
dure, I'emploi d'une brosse douce sera peut-6tre n6cessaire.

57

Instructions de r_installation du filtre

1.

En s'aidant des illustrations pr6c6dentes, placer le filtre inf6rieur sous les oncjlets de
positionnement situ6s au fond du lave-vaisselle de sorte que le filtre sup6rieur soit

alicjn6 avec I'ouverture circulaire du fond de la cuve.

2.

Ins6rer le filtre sup6rieur dans I'ouverture circulaire du filtre inf6rieur.

3.

Faire pivoter lentement le filtre dans le sens horaire jusqu'& ce qu'il s'ins_re dans le
Iocjement. Continuer _1faire pivoter le filtre jusqu'& ce qu'il s'embo?te. Si le filtre n'est
pas compl6tement install6 (continue de tourner librement), continuer & tourner le filtre

dans le sens horaire jusqu'& ce qu'il s'ins6re dans le Iocjement et s'embo?te.

REMARQUE : Du moment que le filtre est bien embo?t6, il n'est pas n6cessaire que la

fl6che du filtre sup6rieur soit alicjn6e avec celle du filtre inf6rieur.

R_installation du filtre sup_rieur

IMPORTANT : Afin d'6viter d'endommacjer le lave-vaisselle, ne pas faire fonctionner le lave-vaisselle sans que les filtres ULTRA
WASH <R_"Ene soient correctement install6s. S'assurer que le filtre inf6rieur est bien en place et que le filtre sup6rieur est bien
embo?t& Si le filtre sup6rieur ne tourne pas librement, cela sicjnifie qu'il n'est pas bien embo?t&

Patte de

)ositionnement

CONSEILS D'EFFICACITE POUR LE LAVE-VAISSELLE

L'eau chaude dissout et active le d6tercjent pour lave-vaisselle. I.'eau chaude dissout 6cjalement la cjraisse sur la vaisselle et
contribue au s6chacje des verres sans taches. Pour obtenir de meilleurs r6sultats de lavacje, I'eau dolt 6tre & 120°F (49°C) & son
entr6e dans le lave-vaisselle. Les charges peuvent ne pas 6tre lav6es aussi bien si la temp6rature de I'eau est trop basse.

Conseils d'efficacit_ suppl_mentaires

• Pour 6conomiser de I'eau, de 1'6nercjie et du temps, se contenter de cjratter la vaisselle. Ne pas rincer les plats avant de les
placer dans le lave-vaisselle.

• Utiliser la caract6ristique de mise en marche diff6r6e pour faire fonctionner votre lave-vaisselle en dehors des heures de
pointe. Les services publics Iocaux recommandent d'6viter I'emploi intense d'6nercjie & certaines heures de la journ6e.

• Pendant 1'6t6, faire fonctionner le lave-vaisselle la nuit. Cela permet de r6duire I'accumulation de chaleur darts la cuisine
pendant la journ6e.

• Utiliser un agent de rin_acje pour am61iorer le s6chacje.

DETERGENT ET AGENT DE RIN( AGE

IMPORTANT : Utiliser uniquement du d6tercjent pour lave-
vaisselle automatique. Un produit & vaisselle pour nettoyacje
manuel produirait une quantit6 excessive de mousse et

d6borderait du lave-vaisselle.

Quantit_ de d_tergent recommand_e

Ajouter la quantit6 de d6tercjent recommand6e tel qu'indiqu6
dans chaque compartiment et fermer le couvercle de
d6tercjent.

58

Produitssous forrne de poudre ou de gel

Duret_ de Niveau Compartiment Comparti-
I'eau de de pr_lavage ment de

salet_ lavage

principal

Douce L6ger Vide 1/2
(0 6 4 grains Normal Vide 1/2

par gallon
U.S.) Service Plein 1/2

Moyenne L6ger Vide 1/2
(5 6 9 grains Normal 1/2 1/2

par gallon
U.S.) Service Plein_ Plein_

Dure L6ger 1/2 Plein_

(10 e 14 Normal Plein _ Plein_
grains par

gallon U.S.) Service Plein _ Plein_

_La capacit6 du compartiment de pr61avage est de 7

cuiller6es & th_ (35 mL) et celle du compartiment de lavage
principal de 9 cuiller6es & th6 (45 mL).

intense

intense

intense

D_tergents pr_-mesur_s

Beaucoup de d6tergents sont vendus en format pr6-mesur6
(sachets de gel, pastilles ou sachets de poudre). Ces formats

sont id6aux quelle que soit la duret6 de I'eau et de salet6.
Toujours placer les d6tergents pr6-mesur6s darts le

compartiment principal et fermer le couvercle.
II est prouv6 que les d6tergents pour lave-vaisselle en

pastilles ou en sachet r6duisent plus efficacement la
formation de pellicule sur la vaisselle que les d6tergents
liquides, en poudre ou en gel. Au fil de I'utilisation r6guli6re
de ces pastilles et sachets, la pellicule blanche commencera

diminuer ou _ dispara?tre. L'utilisation d'un agent de
rin_age peut aussi vous aider & minimiser la formation de
cette pellicule blanche.
IMPORTANT :

Les d6pSts min6raux provenant d'une eau tr6s dure (au moins
15 grains par gallon U.S.) peuvent endommager le lave-
vaisselle et rendre un bon nettoyage difficile. On
recommande I'emploi d'un adoucisseur d'eau pour 6viter tout
dommage et obtenir de bons r6sultats. Vous pouvez apporter
des 6chantillons d'eau & Sears pour contrSler le degr6 de

duret6 de votre eau.

UAdd

Refill <_<_ _

IMPORTANT :

Votre lave-vaisselle est congu pour utiliser un agent de
ringage liquide. L'utilisation d'agents de ringage am61iore

nettement le s6chage en permettant & I'eau de s'6couler de la
vaisselle apr6s le ringage final. IIs emp6chent aussi I'eau de

former des gouttelettes qui peuvent laisser des taches ou des
coul6es en s6chant.

Rernplissage du distributeur

La capacit6 du distributeur d'agent de ringage est de 5 oz

(150 mL). Dans la plupart des cas, cette quantit6 devrait
durer environ 1 & 3 mois.

1. Tourner le bouton _ la position REFILL (remplissage) et le
retirer.

2. Verser I'agent de rin_age dans I'ouverture jusqu'& ce que
I'indicateur soit sur FULL (plein). Ne pas remplir

excessivement.

3. Nettoyer les 6ventuelles coul6es d'agent de rin_age. Des
coul6es d'agent de rin_age peuvent entratner une
production excessive de mousse.

4. R6installer le bouton et le tourner & la position LOCI<

(verrouillage).

REMARQUE : L'indicateur indiquera le niveau de remplissage
correct Iorsque la porte est compl_tement ouverte.

R_glage de la quantit_ d'agent de rin_age

Le distributeur d'agent de rin_age est r6glable. Pour une

majorit6 de types d'eau, le r6glage effectu6 & I'usine &
3 donnera de boris r6sultats. Si I'eau utilis6e est dure ou si I'on

observe des traces ou des d6p&ts de calcaire sur la vaisselle,
il peut 6tre judicieux d'essayer un r6glage plus 61ev& Si I'on
remarque de la mousse dans le lave-vaisselle, utiliser un
r6glage inf@ieur.

Lock

Refill

Ajustement du r_glage
I. Tourner le bouton 6 la position REFILL (remplissage) et le

retirer.

2. Pointer la fl6che & I'int6rieur du distributeur sur le r6glage
d6sir&

3. R6installer le bouton et le tourner & la position LOCI<
(verrouillage).

59

CHARGEMENT

1. Orienter les surfaces les plus salesvers le has et
laisser suffisamment cl,espace entre les articles pour

que I,eau puisse circuler entre chaque panier et ......

entre lesplats.

Le fall de disfancer /es arfic/es permet _ feau de circuler.

4. Incliner les surfaces creuses tels les foncls de tasses

de caf_ pour permettre _ I'eau de s'_couler et pour
am_liorer les r_sultats de s_chage.

Surfaces inc/in_es

5. V_rifier que les bras d'aspersion tournent librement
avant chaque programme.

2. Pour un meilleur nettoyage des couverts, utiliser les
encoches des couvercles pour s_parer lesarticles.

Se" 3ar_s

3, Utiliser I option TURBOZONE (sur

' TM

modules) pou r les articles les plus sales enles

orientant vers le _anier inf_rieuro

Les bras d'aspersion tournent Iibremenf.

Jets d'aspersion concenfr_s sur /a salet_ TURBoZoNE TM

60

Placer les tasses et verres dans les rang6es entre les tiges. Le
fait de placer ces articles sur les tiges peut entra?ner des
dommages et I'apparition de taches d'eau. Pour 8viter
d'endommager les articles dSlicats comme les articles en
porcelaine, en cristal, les verres & pied ou autres articles
similaires_ veiller & ce qu'ils ne se touchent pas pendant le

fonctionnement du lave-vaisselle.

Charger les articles en plastique I_gers et lavables au lave-
vaisselle uniquement clans le panier sup6rieur.

La rang6e de tiges de chaque c6t6 du panier sup_rieur peut
6tre r_gl6e pour faire de la place pour divers articles de

vaisselle.

Avant

Disposition pour 10 couverfs

Rabattre la tablette suppl_mentaire sur un c6t6 du panier
sup6rieur pour y placer des tasses_ des verres _ pied ou de
longs articles suppl6mentaires tels des ustensiles ou des
spatules.

Le panier amovible permet de laver des articles de plus grande taille tels que marmites, r6tissoires et t61es _ biscuits clans le
panier de niveau inf6rieur.

IMPORTANT • Retirer la vaisselle avant d'enlever le panier sup6rieur du lave-vaisselle.

Pour retirer le panier (onglet de butte du panier) :

1. Faire rouler le panier de 1/3 a 1/2 vers I'ext_rieur.

2. Retirer les onglets de plastique faisant office de buttes situ_s _ I'extr_mit_ de chaque panier en appuyant
sur le bord c6tel_ de la but6e du panier, vers I'int_rieur et vers le panier. La butte du panier se d_bo?te et

peut _tre retiree facilement en la tirant en ligne droite. Veiller _ soutenir la glissi_re au moment de retirer
les but6es du panier.

3. Faire glisser enti_rement le panier hors de la glissi_re et le retirer du lave-vaisselle.

Pour r6installer le panier :
Reprendre les 6tapes ] _ 3 ci-dessus clans le sens inverse et remettre en place le panier clans le lave-vaisselle.

61

Le panier inf_rieur est id6al pour les assiettes, casseroles, plats pour

mets en sauce et ustensiles. (Voir les modules de chargement
recommand6s dans les illustrations.)

Ne charger de petits articles dans le panier inf6rieur que s'ils sont
bien cal6s.

Charger les assiettes, bols & soupe, etc. entre les tiges.
Charger les bols solidement entre les rang6es de tiges. S'assurer que

les plats sont espac6s de mani6re & ce que le jet d'aspersion puisse

atteindre toutes les surfaces.
Charger les articles tr6s sales en les orientant vers le jet d'aspersion.

REMARQUE : S'assurer que le distributeur de d6tergent n'est pas

obstru6 par de grands articles tels des tSles & biscuits ou des

planches & d6couper plac6es sur le c8t6 avant-gauche du panier.

Voir la section "D6marrage / guide rapide".

II est possible de rabattre une rang6e de tiges & I'arri_re du panier

inf6rieur pour lib6rer de la place pour des plats de plus grande taille.
Garder cette rang6e de tiges inclin6e & 60 ° Iorsqu'on utilise I'option

TURBOZONE TM (sur certains modules).

IMPORTANT : Lorsqu'on place une rang6e de tiges en position

allong6e, replier la rang6e de tiges vers I'avant du lave-vaisselle.

/

Avant

Disposition pour 10 couverts

IMPORTANT : Pour une performance id6ale, seule une rang6e d'articles dolt 6tre orient6e face aux jets d'aspersion

TURBOZONE TM.

Pour utiliser cette option de lavage, I'option de lavage TURBOZONETM dolt 6tre s61ectionn6e.

Charger les po61es, plats & mets en sauce, etc., en orientant les surfaces sales vers les jets d'aspersion TURBOZONETM. La zone
de lavage TURBOZONETM se trouve & I'arri6re du panier & vaisselle inf6rieur.

Arri6re
du
lave-

_L__" " j_' ip_ _

vaissele

62

IIestpossibledelaverdesarticlesplusgrandstelsquecasserolesr
r6tissoiresout61es&biscuitsdanslepanierinf6rieurenretirantle
paniersup6rieur.Voirlasection"Chargementdupaniersup6rieur".

IMPORTANT: Nepasobstruerledistributeurded_tergent.

Utiliserlesmodulesdechargementsugg6r6s(voirlesillustrations)pouram61iorerle
nettoyagedescouverts.

Utiliserlesencochesdescouverclespours6parerlescouvertsetobtenirunlavage
optimal(voirI'illustration&droite).

REMARQUE:Sivoscouvertsneconviennentpasauxencochespr_vuesrreleverles
couverclesetm61angerlestypesdecouvertspourlestenirs6par_s.Pourde
meilleursr6sultatsdelavage_chargerlescouteauxverslebas_lesfourchettesverslehautetalternerlapositiondescuillers
telqu'illustr6.

Left-side sffverware basket

Right-side sffverware basket

63

UTILISATION DU LAVE-VAISSELLE

e ® ® ® • ® _ • o • co_,l,T

Consom-

marion

d'eau

Gallons

(litres)

Programmes

Niveau de salet_

Dur_e (min)

sans options

Typique _

Max

Pots & Pans (casseroles et po61es)
Id6al pour les articles les plus difficiles _ nettoyer tels les mets

en sauce comportant des r6sidus alimentaires ayant adh6r6 &
la cuisson. Utiliser I'option TURBOZONETM (sur certains modules)

Difficile/Adh6rant

aux surfaces apr6s

cuisson/Service

intense

125

200

7,4

(28,0)

pour le nettoyacje ideal des salet6s ayant adh_r6 & la cuisson.

Lavage normal

D6tecte le niveau de salet6 et effectue les ajustements de
consommation d'eau et d'6nercjie n6cessaires. L'6tiquette de

Tous les niveaux de

salet6

105 155

4,6

(17,6)

consommation d'6nercjie est bas6e sur ce procjramme.

1 Hr Wash (lavacje 1 heure)
Pour des r6sultats rapides, le lavacje en 1 heure nettoie votre

vaisselle en utilisant 16cj6rement plus d'eau et d'6nercjie. Pour

un meilleur s6chage, s61ectionner I'option Heated Dry

L6cjer/Mod6r6

58 62

5,8

(22,0)

(s6chage avec chaleur).

_Certaines options proloncjeront le procjramme. Voir la section d'information sur les options.

_Dur6e de procjramme approximative obtenue avec de I'eau chaude & 120°F (49°C) fournie au lave-vaisselle. Si les dur6es

sont plus Ioncjues, cela sicjnifie que I'eau d'arriv6e est moins chaude.

64

Options

HighTemp(temperature _lev_e)

Augmente la temp6rature de lavage
principal pour am_liorer le nettoyage.
Lorsque cette option est utilisSe avec
le programme Normal Wash (lavage
normal), la capacit6 de nettoyage
augmente 18gSrement, mais pas

autant qu'avec le programme Pots &
Pans.

Sani Rinse (rin_age sanitaire)
Ce rin_age & haute temperature

assainit la vaisselle et la verrerie
conform_ment & la norme 184 NSF/

ANSI pour lave-vaisselle r_sidentiels.
Les lave-vaisselle r6sidentiels certifi6s

ne sont pas destin6s aux
6tablissements alimentaires autoris6s.

A,la fin du programme, le t6moin Sani
indique si I'option Sani Rinse (rin_age
avec assainissement) a fonctionn_

correctement. Si le t6moin ne s'active
pas, c'est probablement parce que le
programme a _t6 interrompu.

Peut _tre

s_lectionn_

avec

Casseroles et

po_les

Lavage normal

Casseroles et

po_les

Lavage normal

Description

Fait passer la
temperature du lavage

principal de 105°F
(41°C) & 120°F (49°C).

Fait passer la
temperature du lavage
principal de 105°F
(41°C) & 120°F (49°C) et
celle du rin_age final de
140°F (60°C) _ 155°F

(68°c).

Dur_e supplSmentaire

du programme

Typique

25

55 100

Max

45

EQU

ajout_e t -

Gallons

(litres)

0 -1,8

(0 - 7,0)

0 - 1,8

(0 - 7,0)

Heated Dry (s_chage avec chaleur)

Active 1'61_ment de chauffage une
fois le programme de lavage termin_.

Pour un meilleur s6chage, utiliser de
I'agent de rin_age avec ou sans

I'option Heated Dry (s6chage avec

chaleur). Les articles en plastique sont

moins susceptibles de se d_former si
on les place dans le panier& vaisselle
sup_rieur.

Le maximum de quantit6 d'eau suppl6mentaire que I'on peut utiliser pour n'importe quelle combinaison d'options est de
1,8 gal. (7,0 k).

Disponible pour

tous les

programmes,

sauf pour

Quick Rinse

(rin_age rapide)

Active I'_l_ment de
chauffage & la fin du

programme de lavage.

3232 0

65

_,4_::;;,_,<]ommQ/'/_/_@ du

Delay Hours (mise en marche diff_r_e de plusieurs heures) (sur certains modules)
Utiliser cette option pour faire fonctionner le lave-vaisselle en dehors des heures de pointe. Les fournisseurs d'_lectricit_

Iocaux recommandent de limiter la consommation d'6nercjie aux p@iodes situ_es en dehors des heures de pointe autant que
possible.

Pour diff_rer la raise en marche

1. Choisir un procjramme de lavacje et des options.

2. Appuyer sur le bouton de mise en marche diff@6e.

3. Appuyer sur START/RESUME (mise en marche/reprise).
REMARQUE : Chaque fois que I'on ouvre la porte (pour ajouter un plat, par exemple), il faut de nouveau appuyer sur le

bouton START/RESUME pour que le compte & rebours reprenne.

Option verrouillage des commandes

Activer le verrouillage des commandes pour pr6venir I'utilisation non intentionnelle du lave-vaisselle entre les procjrammes.

Lorsque I'indicateur LOCI< ON (verrouillacje) est allum_, tous les boutons sont mis hors d'6tat. On peut ouvrir/fermer la porte

du lave-vaisselle alors que les commandes sont verrouill6es.

Pour enclencher le dispositif de verrouillage

Appuyer sur CONTROL LOCI< (verrouillage des commandes) pendant 3 secondes. LOCI< ON (verrouillacje active) s'allume.

Lorsqu'on appuie sur une touche alors que les commandes du lave-vaisselle sont verrouill6es, I'indicateur lumineux clicjnote

3 lois et un sicjnal sonore retentit.

REMARQUE : Le lave-vaisselle ne peut pas fonctionner si le module de commande est verrouill6.

Pour d_verrouiller les cornmandes du lave-vaisselle

Appuyer sur CONTROL LOCI< (verrouillacje des commandes) pendant 3 secondes. L'indicateur lumineux s'_teint.

T_moins lumineux de statut

Les t6moins lumineux de statut situ_s au sommet du module de commande informe I'utilisateur du

......... succ_s de I'assainissement et (ou) de la fin d'un procjramme. Les t_moins lumineux du panneau vire au

O SA_qlTIZED

bleu Iors du lavacje ou du ringacje , au roucje Iors du s_chacje et au vert une fois le procjramme termin_.

S_lection des programmes et options

1. S_lectionner le procjramme d_sir_. Si I'on souhaite faire fonctionner le m_me procjramme que le dernier procjramme

effectu_, il suffit d'appuyer une fois sur START (mise en marche) pour indiquer les options utilis_es, et d'appuyer de
nouveau sur START pour d_marrer le procjramme.

2. S_lectionner les options d_sir_es. Toutes les options de s_chacje ne sont pas disponibles sur tousles procjrammes. Si I'on

s_lectionne une option invalide pour un procjramme donn_, les t_moins clicjnotent.

ACTIVATION/DESACTIVATION du son

Appuyer sur HIGH TEMP (temp@ature 81evSe) pendant 3 secondes pour alterner entre ON (activation) et OFF
(dSsactivation). Le son ne sera pas dSsactiv8 en cas de messacjes d'interruption de procjramme ou de dSpannacje nScessaire.

66

1. Ouvrir 16g6rement la porte pour arr6ter le programme. Attendre que Faction d'arrosage s'arr6te avant d'ouvrir la porte.

2. Appuyer une fois sur le bouton CANCEL/DRAIN (annulation/vidange). Le t6moin lumineux CANCEL/DRAIN (annulation/
vidange) s'allume.

3. Fermer la porte dans les 3 secondes qui suivent. Le lave-vaisselle entame un programme de vidange (s'il reste de I'eau au
fond du lave-vaisselle). Laisser le lave-vaisselle 6vacuer I'eau compl6tement. Le t6moin CANCEL/DRAIN (annulation/

vidange) s'6teint apr6s 2 minutes.

,X;III Ill ;Ill _"_'_ ;; +_: .....

_11I,= _ l_%l'O_illIPIllle l]II} e;;_ II [I ::_+,;::';=_6:_6)I I/[}Q CI%@ ==* =:_....... <'",::"= ;_

On peut interrompre un programme et recommencer le programme depuis le dibut en respectant la procidure suivante.

I. Ouvrir 16g6rement la porte pour arr_ter le programme. Attendre que I'action d'arrosage s'arr_te avant d'ouvrir la porte.

2. V6rifier que le couvercle du distributeur de d6tergent est bien ferm6. Si le couvercle est ouvert, il faut remplir a nouveau le
distributeur de d6tergent avant de red6marrer un nouveau programme.

3. Appuyer deux fois sur CANCEL/DRAIN (annulation/vidange) pour r6initialiser le module de commande.

4. Choisir un nouveau programme et les options.

5. Appuyer sur START/RESUME (mise en marche/reprise).

LAVAGE D'ARTICLES SPECIAUX

En cas de doute au sujet du lavage d'un article particulier consulter le fabricant pour d_terminer si I'article est lavable au lave-
vaisselle.

Mat_riau Lavable au lave- Commentaires

vaisselle? :

Aluminium Oui

Aluminium jetable Non

L'eau chaude et les d_tergents peuvent affecter le fini de I'aluminium

anodis_.

Ne pas laver de plats en aluminium jetables dans le lave-vaisselle. IIs
risquent de se d_placer durant le lavage et de transf_rer des
marques noires & la vaisselle et & d'autres articles.

Bouteilles et cannettes Non

Fonte Non

Porcelaine/gr_s Oui

Cristal Oui

Or Non

Verre Oui

Coutellerie & manche Non

creux

1Stain, laiton, bronze et Non
cuivre

Laver manuellement les bouteilles et cannettes. Les _tiquettes fix_es
par de la colle peuvent se d_tacher et obstruer le syst_me de lavage,
r_duisant ainsi la performance de lavage.

La patine sera _limin_e et rouillera ensuite.

Toujours consulter les recommandations du fabricant avant le

lavage. La d_coration des articles d'antiquit_, peints & la main ou
I'_maillage peut se d_t_riorer. Les dorures peuvent se dissiper ou

changer de couleur.

Toujours consulter les recommandations du fabricant avant le

lavage. Apr_s plusieurs lavages, la solution de d_tergent peut

attaquer certains types de cristal au plomb.

Les couverts dor_s subiront un changement de couleur.

Le verre opaque jaunit apr_s de nombreux lavages au lave-vaisselle.

Les manches de certains couteaux sont fixes & la lame au moyen

d'un adh_sif qui peut se d_gager Iors du lavage au lave-vaisselle.

L'eau chaude et les d_tergents peuvent modifier la couleur et le fini.

67

.vaisselle?

Plastiques jetables Non Ce matSriau ne peut r6sister aux effets de I'eau chaude et des

dStercjents.

Plastiques Oui

Acier inoxydable

Arcjent sterlincj ou plaqu_

Fer blanc Non Non recommandS.

Ustensiles en bois Non Laver manuellement. Toujours consulter les recommandations du

Oui

Oui

Toujours consulter les recommandations du fabricant avant le

lavacje. La r_sistance des articles de plastique aux temperatures

61ev_es et aux d_tercjents est variable. II est recommand_ de placer

les articles I_cjers tels les couvercles et les beurriers uniquement dans
le panier sup6rieur. Les articles r_sistants comme les refroidisseurs ou

les plateaux de chaise haute peuvent 8tre places dans le panier
inf_rieur. Lorsqu'on lave des articles en plastique dans le panier
inf_rieur, il est recommand_ de ne pas utiliser I'option Heated Dry
(s6chacje avec chaleur).

Si le lavage n'est pas effectu8 immSdiatemenh ex6cuter un

procjramme de ringacje rapide. Le contact proloncj8 avec des rSsidus
alimentaires contenant sel, vinaicjre, produits laitiers ou jus de fruit

peut endommacjer le fini.

Si le lavage n'est pas effectu8 imm6diatemenh ex6cuter un

procjramme de ringacje rapide. Le contact proloncj8 avec des rSsidus
alimentaires contenant sel, acide ou sulfide (oeufs, mayonnaise et

fruits de mer) peut endommacjer le fini.

fabricant avant le lavacje. Le bois non trait6 peut se dSformer, se
fissurer ou perdre son fini.

Section pour cjrandes
casseroles

Oui

II est possible que certains plats & mets en sauce ne conviennent pas
& I'espace r_serv_ & la caract6ristique TurboZone TM (sur certains

modules) & I'arri_re du panier& vaisselle inf6rieur. Si n6cessaire,
ajuster les ticjes pour pouvoir charcjer des cjrands plats.

68

Nettoyage de l'ext_rieur

ENTRETIEN DU LAVE-VAISSELLE

Dans la plupart des cas, il suffit d'utiliser un linge doux, humide ou une Sponge et
un dStercjent doux pour nettoyer les surfaces extSrieures du lave-vaisselle et
prSserver son aspect de produit neuf. Si I'extSrieur de votre lave-vaisselle est en
acier inoxydable, un nettoyant pour acier inoxydable est recommandS.

Nettoyage de I'int_rieur

Nettoyage du dispositif de brise-

siphon

Les compos_s min_raux pr6sents dans I'eau dure peuvent provoquer
I'accumulation d'un film blanchatre sur les surfaces int6rieures, particuli6rement
juste au-dessous de la porte.

Ne pas nettoyer les surfaces internes du lave-vaisselle avant qu'elles aient
refroidi. Vous voudrez peut-6tre porter des cjants en caoutchouc. Ne pas utiliser un
produit de nettoyacje autre que le d6tercjent pour lave-vaisselle car cela pourrait
provoquer un exc&s de mousse.

Nettoyage des surfaces internes

Faire une pate avec un d_tergent pour lave-vaisselle en poudre sur une 6poncje
humide et nettoyer.
OU

Utiliser un d_tercjent liquide pour lave-vaisselle automatique, et nettoyer avec une
6poncje humide.
OU

Voir la m6thode de rin_acje au vinaicjre dans la section "Taches et films sur la
vaisselle" & "D6pannacje."

REMARQUE : Effectuer un procjramme de lavacje normal avec d6tercjent pour
lave-vaisselle apr6s avoir nettoy6 I'int6rieur.

Certains codes de plomberie provinciaux ou Iocaux exicjent I'installation d'un
dispositif de brise-siphon entre un lave-vaisselle encastr_ et le syst_me de vidancje
du domicile. Inspecter le dispositif de brise-siphon Iorsque votre lave-vaisselle ne
se vidancje pas bien.

Le dispositif de brise-siphon se trouve cj_n6ralement sur le dessus de 1'6vier ou du
comptoir pros du lave-vaisselle. Pour commander un brise-siphon, composer le
1-800-4-MY-HOME ®. Demander la piece n° 300096.

REMARQUE : Le dispositif de brise-siphon est un article de plomberie externe qui
ne fait pas partie de votre lave-vaisselle. La cjarantie fournie avec le lave-
vaisselle ne couvre pas les coots de r6paration directement associ6s au nettoyacje
ou & la r6paration d'un dispositif de brise-siphon externe.

Nettoyer le dispositif de brise-siphon p_riodiquement pour assurer une vidancje
adequate du lave-vaisselle. Pour la plupart des brise-siphons, il faut soulever le
couvercle chrom_. DSvisser le couvercle en plastique. V6rifier ensuite qu'il n'y a
pas accumulation de salet6s. Nettoyer au besoin.

Remisage pour I'_t_

Remisage pour I'hiver

Si le lave-vaisselle n'est pas utilis6 pendant 1'6t6, couper I'arriv6e d'eau et
I'alimentation 61ectrique du lave-vaisselle.

Eviter que le lave-vaisselle et I'habitation ne subissent de dommacjes causSs par
I'eau, et plus prScisSment par le cjel des canalisations. Si le lave-vaisselle est laiss6

dans une rSsidence saisonniSre ou risque d'Stre expos8 & des tempSratures
proches du decjr8 de concj61ation, faire hiv6riser le lave-vaisselle par un technicien
de service acjr66.

69

CONTROLER LES POINTS SUIVANTS POUR GAGNER DU TEMPS ET FAIRE DES ECONOMIES.

PROBLF:ME SOLUTION

DEPANNAGE

LE LAVE-VAISSELLE NE
FONCTIONNE PAS

IL RESTE DU DETERGENT
DANS LEDISTRIBUTEUR OU

LA PASTILLE EST REST_:EAU
FOND DE LA CUVE

LE PROGRAMME
FONCTIONNE TROP
LONGTEMPS

REMARQUE : II est normal que le lave-vaisselle fasse des pauses r6p6t6es au cours d'un
procjramme.

Si le t_moin lumineux Start/Resume (mise en marche/reprise) clicjnote, ouvrir la porte et
appuyer sur START/RESUME.

V6rifier que la porte est ferm6e et verrouill6e.
V6rifier que le fonctionnement du syst_me de lavacje & I'arri_re du lave-vaisselle n'est pas

entrav6 par de cjrands plats & mets en sauce. Ajuster le charcjement si n6cessaire pour que
la porte puisse se fermer et se verrouiller.

V_rifier qu'un procjramme a 6t6 s61ectionn6. (Voir "lnformations sur les procjrammes et les
options".)

V6rifier que le lave-vaisselle est branch,. Un disjoncteur ou un fusible peut s'_tre d_clench_.
Si des t6moins lumineux autres que le t_moin Start/Resume clicjnotent et que I'appareil ne

fonctionne pas, faire un appel de service.

V6rifier que des articles comme les plaques & biscuits, les planches & d6couper ou les
cjrands r6cipients, etc. n'emp_chent pas le distributeur de d_tercjent de s'ouvrir

correctement.
V6rifier que le d_tercjent est frais et ne contient pas de cjrumeau.

V_rifier que le procjramme est termin_ (le t6moin lumineux vert ou bleu dolt _tre allum6). Si
le procjramme n'est pas termin_, il faudra le faire reprendre en fermant la porte et en

appuyant sur START/RESUME.

REMARQUES :

• Pour utiliser moins d'eau et r6duire la consommation d'6nercjie, il existe des procjrammes
qui fonctionnent en cj_n_ral jusqu'& 3 heures.

• Un r6cjlacje du chauffacje de I'eau & 120 °F (49 o C) est ideal, le lave-vaisselle retardera
le procjramme plus Ioncjtemps alors qu'il chauffera I'eau de refroidissement.

• Certaines options proloncjeront le procjramme. (Voir la section "lnformations sur les
procjrammes et les options".) L'option Heated Dry (s6chacje avec chaleur) ajoute

1/2 heure.

Essayer le procjramme 1 Hr Wash (lavacje en 1 heure).
Faire couler I'eau chaude au niveau d'un robinet proche du lave-vaisselle avant de

d_marrer le procjramme.

LE LAVE-VAISSELLE NE
S_:CHE PAS

PAS DE REMPLISSAGE

7O

REMARQUE : Le plastique et les articles & surface anti-adhesive sont difficiles & s6cher car
leur surface est poreuse eta tendance & accumuler les cjouttelettes d'eau. Un s6chacje au

torchon peut _tre n6cessaire.

L'utilisation d'un agent de rin_acje avec I'option Heated Dry (s6chacje avec chaleur) est
n6cessaire pour un s6chacje correct.

Un bon charcjement des articles peut affecter le s6chacje. (Voir les instructions sp6cifiques
de charcjement dans ce cjuide.)

Les verres et les tasses & fond concave retiennent I'eau. Cette eau peut 6clabousser d'autres
articles Iors du d_charcjement.

• D_charcjer le panier inf6rieur en premier.

• Placer ces articles sur le c6t6 le plus inclin6 du panier pour obtenir de meilleurs r6sultats.

V6rifier que le robinet d'eau d'alimentation du lave-vaisselle est ouvert.
V6rifier I'absence d'obstruction du flotteur. (Voir "Pi_ces et caract6ristiques").

V_rifier I'absence de mousse dans le lave-vaisselle. En cas de pr6sence de mousse, le lave-

vaisselle peut ne pas fonctionner correctement ou ne passe remplir d'eau.

PROBLF:ME SOLUTION

IL RESTE DE L'EAU DANS LA
CUVE/PAS DE VIDANGE

EAU DURE
(RF:SIDU BLANC SUR

L'INTF:RIEUR DU LAVE-

VAISSELLE OU SUR LA
VERRERIE)

ODEURS

V6rifier que le programme est termin6 (le t6moin lumineux vert ou bleu doit 6tre allum6). Si
le programme n'est pas termin6, il faut le faire reprendre en fermant la porte et en

appuyant sur START/RESUME.
Si le lave-vaisselle est reli6 _ un broyeur de d6chets r v6rifier que le bouchon d'obturation a

6t6 retir6 de I'orifice du broyeur.
V6rifier I'absence de d6formation sur le tuyau de vidange.

V6rifier I'absence d'obstructions par des aliments dans le syst6me d'6vacuationr dispositif
de brise-siphon, ou le broyeur.

V6rifier le fusible ou le disjoncteur du domicile.

REMARQUE : Des d_p6ts min6raux d'une eau tr6s dure peuvent endommager le lave-

vaisselle et rendre un bon nettoyage difficile. Vous pouvez apporter des 6chantillons d'eau

& Sears pour v6rifier le degr6 de duret6 de votre eau. Un adoucisseur d'eau est vivement
recommand_ si la duret6 est de 15 grains ou plus. En I'absence d'un adoucisseur d'eau, les

6tapes suivantes peuvent aider :
Utiliser un produit de nettoyage commercial con_u pour les lave-vaisselle une fois par mois.

Nettoyer les filtres ULTRA WASH <R;HEau moins une fois par mois.
Toujours utiliser un agent de rin_age.

Toujours utiliser un d6tergent frais de grande qualit6.
Utiliser un stimulant de d6tergent/adoucisseur d'eau con_u pour les lave-vaisselle.

REMARQUE : Si le lave-vaisselle n'est pas utilis6 tousles jours, on peut ex6cuter un
programme de rin_age avec une charge partielle chaque jour jusqu'& ce que I'on ait une
charge compl6te & laver. On peut aussi utiliser I'option Top Rack Only (panier sup6rieur
uniquement) (sur certains mod61es) pour des charges partielles.

Effectuer un rin_age au vinaigre au lave-vaisselle en mettant 2 tasses (500 mL) de vinaigre
blanc dans un verre & mesurer plac6 debout dans le panier inf6rieur. Ex6cuter un

programme normal apr6s avoir d6sactiv6 I'option Heated Dry (s6chage avec chauffage).
Ne pas utiliser de d6tergent.

Le lave-vaisselle peut ne passe vidanger correctement, voir "IL RESTE DE L'EAU DANS LA
CUVE/PAS DE VIDANGE" & la section "D6pannage".

BRUYANT

REMARQUES :

• Des bruits de pompage peuvent se produire r6guli6rement pendant le programme alors
que le lave-vaisselle se vidange.

• On peut entendre r6guli6rement un sifflement du robinet d'eau; ceci est normal.

• On peut entendre un bruit d'enclenchement Iorsque le distributeur de d6tergent s'ouvre
pendant le programme et Iorsque la porte est ouverte & la fin du programme; ceci est

normal.

• Une installation incorrecte affectera les niveaux de bruit.

V6rifier que les filtres sont bien install6s.
On peut entendre un bruit sourd si des articles d6passent des paniers et touchent les pales

de lavage. R6ajuster la vaisselle et reprendre le programme.

71

PROBLI:ME SOLUTION

IL RESTE DES SALETES
ALIMENTAIRES SUR LA
VAISSELLE

PAS D'ASSANISSEMENT

DOMMAGES AU LAVE-
VAISSELLE

TEMOINS LUMINEUX

CLIGNOTANTS

V6rifier que le lave-vaisselle est correctement charge. Un chargement incorrect peut
r6duire considSralolement la performance de lavage (voir "Chargement pour une
performance idSale").

Inspecter le filtre pour s'assurer qu'il est Ioien installS. Nettoyer au Ioesoin. (Voir "Instructions
de nettoyage" dans "SystSme de filtration ULTRA WASH _R_HE" pour plus de dStails.)

SSlectionner le programme et les options appropri6s au type de salet6s. Le programme Pots
& Pans (casseroles et posies) avec I'option TURBOZONETM (sur certains modSles) peut 8tre

utilis8 pour les charges plus difficiles & nettoyer.
VSrifier que la tempSrature d'eau entrante est d'au moins 120 °F (49 °C).
Utiliser la Ioonne quantit6 de dStergent frais. Un supplSment de dStergent est n6cessaire

pour les charges trSs sales et en pr6sence d'une eau dure.
Eliminer les aliments sur la vaisselle en la grattant avant de la charger (ne pas pr6-rincer).

Si le t_moin lumineux d'assainissement clignote, la charge n'est PASassainie. Le programme
a _t6 interrompu Iors du ringage final, ou le dispositif de chauffage de I'eau est & un
r6glage trop faible. R6gler le dispositif de chauffage de I'eau & 120 °F (49 °C).

Un chargement incorrect peut _cailler ou endommager la vaisselle. (Voir les instructions
sp6cifiques de chargement dans ce guide.)

Si le t_moin Start/Resume (mise en marche/reprise) ou un autre t6moin clignote et que le
lave-vaisselle ne fonctionne pas, fermer la porte et appuyer sur START/RESUME. Si le lave-

vaisselle ne fonctionne toujours pas, appeler le service de d_pannage.

VAISSELLE CONTENANT

DES TRACES OU DES
TACHES (ET SOLUTION

POUR L'EAU DURE)

REMARQUES :

• Un agent de ringage liquide est n6cessaire pour le s6chage et pour r6duire les taches.

• Utiliser la bonne quantit6 de d_tergent.
Confirmer que les traces peuvent s'enlever en trempant I'article dans du vinaigre blanc

pendant 5 minutes. Si les traces disparaissent, ceci est dO & I'eau dure. Ajuster la quantit6
de d_tergent et d'agent de ringage. (Voir "EAU DURE [RI_SIDU BLANC SUR L'INTI_RIEUR
DU LAVE-VAISSELLE OU SUR LES ARTICLES EN VERRE]" dans la section "D_pannage". Si
les traces ne disparaissent pas, elles sont dues & des attaques (voir ci-dessous).

V6rifier que la temp6rature d'eau entrante est r6gl6e & 120 °F (49 °C).
Essayer d'utiliser les options Hi Temp (temp6rature 61ev6e) et Sani Rinse (ringage par

assainissement).
Pour enlever les taches, effectuer un ringage au vinaigre dans le lave-vaisselle.

• Laver et rincer la vaisselle affect_e et la charger dans le lave-vaisselle. Enlever tous les

couverts et les articles m6talliques. Mettre 2 tasses (500 mL) de vinaigre blanc dans un
verre & mesure dans le panier inf_rieur. Ex_cuter un programme normal apr_s avoir
d_sactiv_ I'option Heated Dry (s6chage avec chauffage). Aucun d_tergent n'est

n6cessaire.

72

PROBLI:ME SOLUTION

ATTAQUES (TRACES

PERMANENTES)

FUITES D'EAU

LA CUVE EST DECOLOREE

II y a une _rosion de la surface de I'article en verre r qui peut _tre provoqu_e par un
m61ange : de I'eau trap chauder de I'utilisation de trap de d_tergent avec une eau douce ou
par un pr61avage. Le d_tergent a Ioesoin de salet_s d'aliments pour agir. En cas d'attaque_
I'article en verre est d_finitivement ab?m6. Pour 6viter d'autres attaques_ ajuster la quantit6
de d_tergent selon la duret6 de I'eau_ arr6ter le pr_lavage et utiliser des options de
chauffage de I'eau uniquement Iorsque la temp6rature de I'eau entrante est inf6rieure &
120 °F (49 °C).

V_rifier que le lave-vaisselle a 6t6 correctement install6 et qu'il est d'aplomb.
La mousse peut faire d_border le lave-vaisselle. Mesurer le d_tercjent pr6cis6ment et utiliser

uniquement des d_tercjents con_us pour lave-vaisselle. Moins de d_tercjent est n_cessaire
darts de I'eau douce. Essayer une autre marque de d_tercjent si I'exc_s de mousse persiste.

Pour 6viter les fuites d'acjent de rin_acje du distributeur, v6rifier que le couvercle est bien
fix6 et 6viter de trop le remplir.

REMARQUES :

• Une teneur en fer importante dans I'eau peut d_colorer la cuve.

• Les aliments & base de tomate peuvent d_colorer la cuve ou la vaisselle.
Un produit & base d'acjrumes peut _tre utilis_ pour le nettoyacje.

73

74

75

76

77

78

79

Your Home

For troubleshooting, product manuals and home solutions advice:

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

W10350362B

© 2011 Sears Brands, LLC

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

1-888-SU-HOGAR ®

(1-888-784-6427)

(1-800-533-6937)

www.sears.ca

Sea/rs

. TM

® Registered Trademark / Trademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries

® Marca reg_strada / Marca de Fa.bnca de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros parses

. TM

MC MD

Marque de commerce / Marque deposee de Sears Brands, LLC

4/11

Printed in U.S.A.

Impreso en EE.UU.

Imprime aux E.-U.
