Kenmore HE2PLUS 4753, HE2 PLUS 110.4751 Series, HE2 PLUS 110.4753 Series Use & Care Manual

HE2Plus

Front-Loading Automatic Washer

Lavadora automdtica de carga frontal

Laveuse automatique _ chargement frontal

Models/Modelos/Modeles 110.4751 _, 4753_

= color number, nQmero de color, numero de couleur

;iiii_iiiii[:

Designed to use only
HE High Efficiency Detergent

Disefiado para utilizar solamente
detergente de alto rendimiento

Con(_u pour I'utilisation d'un detergent
haute efficacite seulement

Sears Roebuck and Co., Hoffman Estates, IL 60179, U.S.A. www.sears.com

Wt 0t 17769A Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

TABLEOF CONTENTS

PROTECTION AGREEMENTS

PROTECTION AGREEMENTS ....................................................... 2

WARRANTY ..................................................................................... 3

WASHER SAFETY .......................................................................... 4

INSTALLATION REQUIREMENTS ................................................ 5

Tools and Parts ............................................................................ 5

Options ......................................................................................... 5

Location Requirements ................................................................ 6

Drain System ................................................................................ 7

Electrical Requirements ................................................................ 8

INSTALLATION INSTRUCTIONS .................................................. g

Remove Transport System ........................................................... 9

Connect the Inlet Hoses ............................................................... 9

Route the Drain Hose ................................................................ 10

Secure the Drain Hose .............................................................. 10

Level the Washer ....................................................................... 11

Complete Installation ................................................................. 11

FEATURES AND BENEFITS ....................................................... 12

WASHER USE .............................................................................. 13

Starting Your Washer ................................................................ 13

Using the Proper Detergent ...................................................... 13

Using the Dispenser .................................................................. 14

Pausing or Restarting ................................................................ 15

Changing Cycles, Options and Modifiers ................................. 15

Status Lights .............................................................................. 15

Cycles ........................................................................................ 16

Normal Sounds .......................................................................... 17

Options ...................................................................................... 17

Modifiers .................................................................................... 17

Laundry Guide ........................................................................... 18

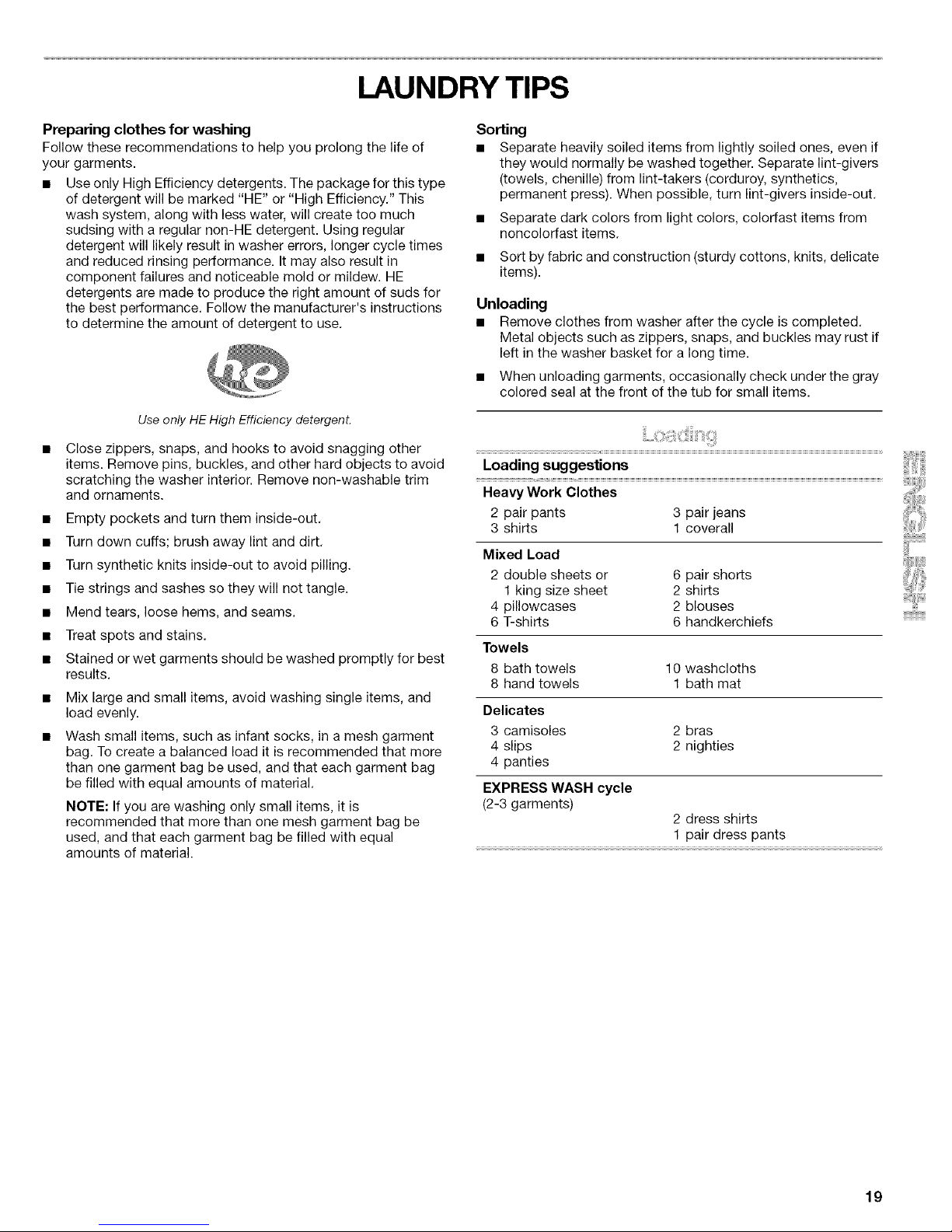

LAUNDRY TIPS ............................................................................ 19

Loading ...................................................................................... 19

Stain Removal Guide ................................................................. 20

WASHER CARE ........................................................................... 21

Cleaning Your Washer ............................................................... 21

Water Inlet Hoses ...................................................................... 22

Vacation, Storage, and Moving Care ........................................ 22

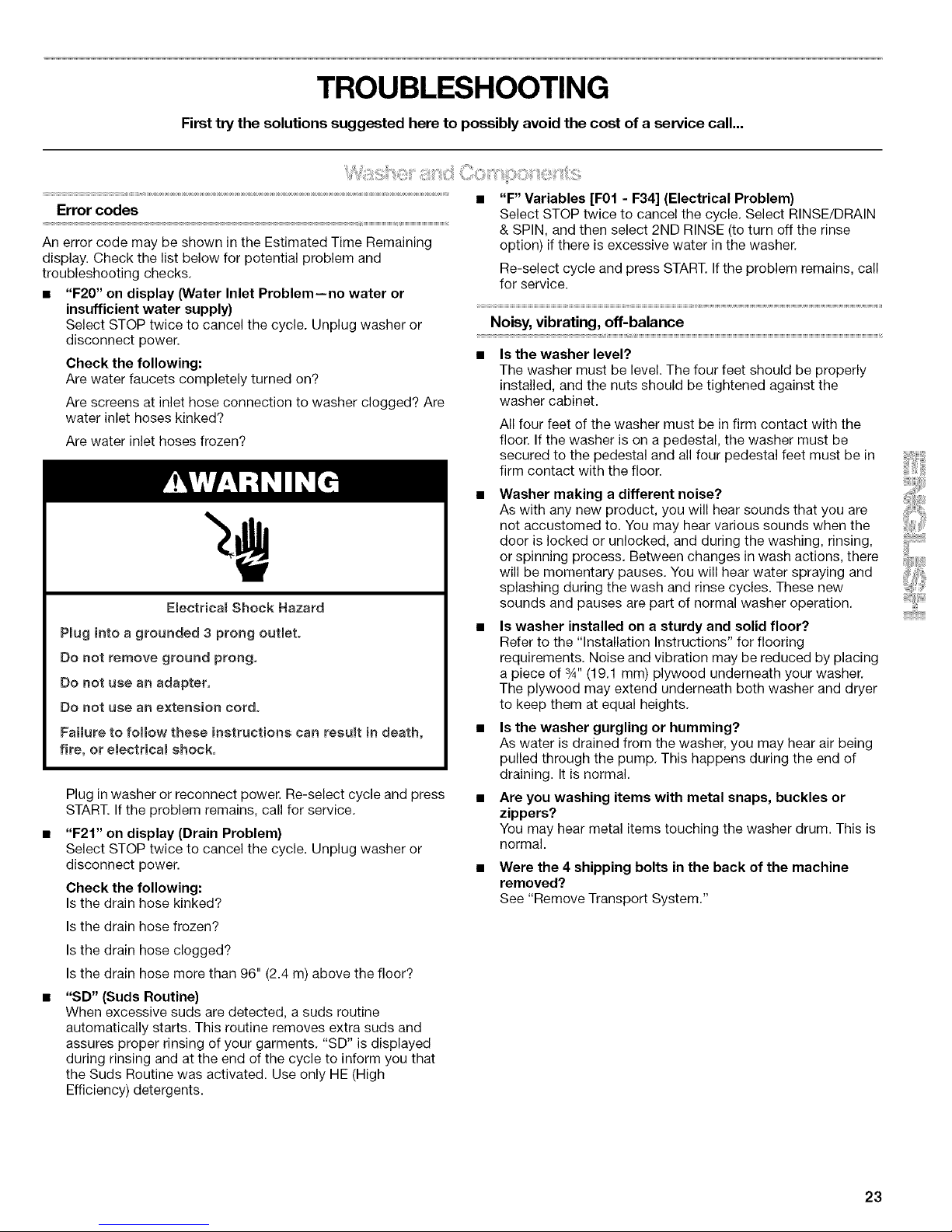

TROUBLESHOOTING .................................................................. 23

Washer and Components ......................................................... 23

Washer Operation ...................................................................... 24

Clothes Care .............................................................................. 26

SERVICE NUMBERS ............................................... BACK COVER

Master Protection Agreements

Congratulations on making a smart purchase. Your new
Kenmore ®product is designed and manufactured for years of
dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That's when
having a Master Protection Agreement can save you money and
aggravation.

The Master Protection Agreement also helps extend the life of
your new product. Here's what the Agreement* includes:

v'

Parts and labor needed to help keep products operating
properly under normal use, not just defects. Our coverage
goes well beyond the product warranty. No deductibles, no
functional failure excluded from coverage-- real protection.

v' Expert service by a force of more than 10,000 authorized

Sears service technicians, which means someone you can
trust will be working on your product.

v' Unlimited service calls and nationwide service, as often as

you want us, whenever you want us.

v' "No-lemon" guarantee - replacement of your covered

product if four or more product failures occur within twelve
months.

v' Product replacement if your covered product can't be fixed.
v' Annual Preventive Maintenance Check at your request - no

extra charge.

v' Fast help by phone - we call it Rapid Resolution - phone

support from a Sears representative on all products. Think of
us as a "talking owner's manual."

v' Power surge protection against electrical damage due to

power fluctuations.

v' $250 Food Loss Protection annually for any food spoilage

that is the result of mechanical failure of any covered
refrigerator or freezer.

v' Rental reimbursement if repair of your covered product takes

longer than promised.

v' 10% discount off the regular price of any non-covered repair

service and related installed parts.

Once you purchase the Agreement, a simple phone call is all that
it takes for you to schedule service. You can call anytime day or
night, or schedule a service appointment online.

The Master Protection Agreement is a risk free purchase. If you
cancel for any reason during the product warranty period, we will
provide a full refund. Or, a prorated refund anytime after the
product warranty period expires. Purchase your Master
Protection Agreement today!

Some limitations and exclusions apply. For prices and
additional information in the U.S.A. call 1-800-827-6655.

*Coverage in Canada varies on some items. For full details

call Sears Canada at 1-800-361-6665.

Sears Installation Service
For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the
U.S.A. or Canada call 1-800-4-MY-HOME ®.

KENMORE APPLIANCE AND OPTIONAL PEDESTAL

WARRANTY

ONE YEAR LIMITED WARRANTY

When installed, operated and maintained according to all
instructions supplied with the product, if this appliance fails due
to a defect in material or workmanship within one year from the
date of purchase, call 1-800-4-MY-HOME ®to arrange for free
repair.

If this appliance is used for other than private family purposes,
this warranty applies for only 90 days from the date of purchase.

THIS WARRANTY COVERS ONLY DEFECTS IN MATERIAL
AND WORKMANSHIP. SEARS WILL NOT PAY FOR:

1. Expendable items that can wear out from normal use,

including but not limited to filters, belts, light bulbs, and bags.

2. A service technician to instruct the user in correct product
installation, operation or maintenance.

3. A service technician to clean or maintain this product.

4. Damage to or failure of this product if it is not installed,
operated or maintained according to all instructions supplied
with the product.

5. Damage to or failure of this product resulting from accident,
abuse, misuse or use for other than its intended purpose.

6. Damage to or failure of this product caused by the use of
detergents, cleaners, chemicals or utensils other than those
recommended in all instructions supplied with the product.

7. Damage to or failure of parts or systems resulting from
unauthorized modifications made to this product.

DISCLAIMER OF IMPLIED WARRANTIES; LIMITATION OF
REMEDIES

Customer's sole and exclusive remedy under this limited
warranty shall be product repair as provided herein. Implied
warranties, including warranties of merchantability or fitness for a
particular purpose, are limited to one year or the shortest period
allowed by law. Sears shall not be liable for incidental or
consequential damages. Some states and provinces do not allow
the exclusion or limitation of incidental or consequential
damages, or limitations on the duration of implied warranties of
merchantability or fitness, so these exclusions or limitations may
not apply to you.

This warranty applies only while this appliance is used in the
United States and Canada.

This warranty gives you specific legal rights, and you may also
have other rights which vary from state to state.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial
number, and purchase date. You can find this information on the
model and serial number label located on the product.

Have this information available to help you obtain assistance or
service more quickly whenever you contact Sears concerning
your appliance.

Model number

Serial number

Purchase date
Save these instructions and your sales receipt for future

reference.

PEDESTAL PRODUCT RECORD

In the space below, record your complete model number, serial
number, and purchase date. You can find this information on the
model and serial number label located on the product.

Have this information available to help you obtain assistance or
service more quickly whenever you contact Sears concerning
your pedestal.

Model number

Serial number

Purchase date
Save these instructions and your sales receipt for future

reference.

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow
instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the washer, follow basic precautions,

including the following:

m Read all instructions before using the washer.
m Do not wash articles that have been previously cleaned

in, washed in, soaked in, or spotted with gasoline,
dry-cleaning solvents, other flammable, or explosive

substances as they give off vapors that could ignite or

explode.

mDo not add gasoline, dry-cleaning solvents, or other

flammable, or explosive substances to the wash water.

These substances give off vapors that could ignite or
explode.

mUnder certain conditions, hydrogen gas may be

produced in a hot water system that has not been used

for 2 weeks or more. HYDROGEN GAS IS

EXPLOSIVE. If the hot water system has not been
used for such a period, before using the washing

machine, turn on all hot water faucets and let the water

flow from each for several minutes. This will release

any accumulated hydrogen gas. As the gas is

flammable, do not smoke or use an open flame during
this time.

SAVE THESE INSTRUCTIONS

_,Do not allow children to play on or in the washer. Close

supervision of children is necessary when the washer is used
near children.

_,Before the washer is removed from service or discarded,

remove the door or lid.

_,Do not reach into the washer if the drum, tub or agitator is

moving.

_,Do not install or store the washer where it will be exposed to

the weather.
_,Do not tamper with controls.
_,Do not repair or replace any part of the washer or attempt any

servicing unless specifically recommended in this manual or in

published user-repair instructions that you understand and

have the skills to carry out.
_,See "Electrical Requirements" for grounding instructions.

INSTALLATION REQUIREMENTS

Gather the required tools and parts before starting installation.
The parts supplied are in the washer drum.

Tools needed for connecting the water inlet hoses

• Pliers (that open to 19/16"[39.5 mm])

• Flashlight (optional)
Tools needed for installation

• Open end wrenches 14 mm and 13 mm

• Level

• Wood block

• Ruler or measuring tape

Parts supplied

D

Pedestal

You have the option of purchasing pedestals of different heights
separately for this washer. You may select a 10" (25.4 cm) or a

15.5" (39.4 cm) pedestal. The pedestal will add to the total height
of the washer.

Optional pedestal

To order, call your local Sears store. For further information,
please call 1-800-4-MY-HOME ®(1-800-469-4663).

Pedestal Height Approximate height Color Model

with washer Number

i .....................................................................;i

10" (25.4 cm) 46" (116.8 cm) White 46822

15.5" (39.4 cm) 51.5" (130.8 cm) White 57822

iiii..................................

A. U-shaped hose form
B. Water inlet hoses (2)
C. Inlet hose washers (4)

Alternate Parts

Parts listed are available from your local Sears store or Sears
Service Center. For further information, please call
1-800-4-MY-HOME ®(1-800-469-4663).

If You Have You Will Need to Buy

Laundry tub or Sump pump system (if not already
standpipe taller available)
than 96" (2.4 m)

Overhead sewer Standard 20 gal. (76 L), 30" (76.2 cm) tall

drain tub or utility sink and sump pump
(available from local plumbing suppliers)

Floor drain Siphon break, Part Number 285834;

additional drain hose, Part
Number 8318155; and connector kit, Part

Number 285835

Drain hose too 4 ft (1.2 m) drain hose extension kit, Part
short Number 285863

Water faucets 2 longer water fill hoses:
beyond reach of fill 6 ft (1.8 m) Part Number 76314
hoses 10 ft (3.0 m) Part Number 350008

D. Transit bolt hole plug (4)

E. Beaded tie strap

Stack Kit

Are you planning to stack your washer and dryer? To do so, you
will need to purchase a Stack Kit.

To order, call your local Sears store. Ask for the stack kit (Part
Number 8572546). For further information, please call

1-800-4-MY-HOME ®(1-800-469-4663). Follow instructions
included with the kit. See "Location Requirements."

Selecting the proper location for your washer improves
performance and minimizes noise and possible washer "walk."

Your washer can be installed under a custom counter, or in a
basement, laundry room, closet, or recessed area. See "Drain
System."

Companion appliance location requirements should also be
considered. Proper installation is your responsibility.

You will need

• A water heater set to deliver 120°F (49°C) water to the
washer.

• A grounded electrical outlet located within 6 ft (1.8 m) of
where the power cord is attached to the back of the washer.
See "Electrical Requirements."

• Hot and cold water faucets located within 4 ft (1.2 m) of the
hot and cold water fill valves, and water pressure of
20-100 psi (137.9-689.6 kPa).

• A level floor with a maximum slope of 1" (2.5 cm) under entire
washer. Installing the washer on soft floor surfaces, such as
carpets or surfaces with foam backing, is not recommended.

• A sturdy and solid floor to support the washer with a total
weight (water and load) of 400 Ibs (180 kg).

Do not operate your washer in temperatures below 32°F (O°C).
Some water can remain in the washer and can cause damage in
low temperatures.

Installation clearances

• The location must be large enough to allow the washer door
to be fully opened.

• Additional spacing should be considered for ease of
installation and servicing. The door opens more than 90 °, and

it is not reversible.

• Additional clearances might be required for wall, door, and
floor moldings.

• Additional spacing of 1" (2.5 cm) on all sides of the washer is
recommended to reduce noise transfer.

• Companion appliance spacing should also be considered.

Washer Dimensions

Recommended installation spacing for custom
undercounter installation

The dimensions shown are for the recommended spacing.
Custom undercounter installation - Washer only

(

37' mir_.

(93.9 cm}

1" _F%,, 27"--._ !"

(2.5 cm} (68,6 cm} (2.5 cm)

Recommended installation spacing for recessed or
closet installation, with or without a pedestal

The dimensions shown are for the recommended spacing.

Recessed area or closet installation

_LL114,,,m0x.

--_1 1"1_-30v="-*1 4" _--

(2.6ore} (77.5era) (10.2cm}

A

A. Side view - closet or confined area
B, Closet door with vents

*Min. top and bottom air openings for closet door.
Recessed or closet installation - Washer on pedestal

48 ir_.2._

(3!0 cm=)

24in,=*-

(155cm=)

601/4"

(127.6¢m)

Door is not reversible.

36"

(9!.4cm)

1"-_41_- 27"-_4t_- 1"

(2.6ore) (66.6crn) (2.5era)

A B

A. Recessed area
B. Side view - closet or confined area

14"*max.

--_11'_ 86v2'_1 4' I_-

(2.6cm} (77.6ore) (10.2cm)

Recommended installation spacing for recessed or
closet installation, with stacked washer and dryer

The dimensions shown are for the recommended spacing.

48in._

(3! 0 cm_)

3"(7.6cm)

o

3" (7.6 cm)

24 in.__

(155crn_)

12"_cm)

The washer can be installed using the standpipe drain system
(floor or wall), the laundry tub drain system, or the floor drain
system. Select the drain hose installation method you need. See

"Tools and Parts."

Standpipe drain system - wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of
2" (5 cm). The minimum carry-away capacity can be no less than
17 gal. (64 L) per minute.

The top of the standpipe must be at least 30" (76.2 cm) high and
no higher than 96" (2.4 m) from the bottom of the washer.

t

-- (182.9cm)

5V4"**_ I_ =- 1"*** ==}_

(13.3 cm) I (2.5 cm}

*Min. top and bottom air openings for closet door.

**External exhaust elbow requires additional space.

***Wall, door and floor molding may require additional spacing.

Recommended installation spacing for cabinet
installation

The dimensions shown are for the recommended spacing.
For cabinet installation, with a door, the minimum ventilation

openings in the top are required.

" . )

72"

iol

[

27"-_ _ 1"***

68.6cm 2.5cm

7"(17,8cm)

A

Laundry tub drain system (view C)

The laundry tub needs a minimum 20 gal. (76 L)capacity. The top
of the laundry tub must be at least 30" (76.2 cm) above the floor.

Floor drain system (view D)

The floor drain system requires a siphon break that may be
purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (71 cm) from the
bottom of the washer. Additional hoses might be needed.

4 31Y2 "

(10.2crn) (80crn) (2,5cm) (2.Scrn) (68.6crn) (2.5cm)

EHectrical Shock Hazard

Plug into a grounded 3 prong outBet.
Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.
Faimureto foffow these instructions can resuJt in death,

fire, or emectrical shock.

A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical
supply is required. A time-delay fuse or circuit breaker is
recommended. It is recommended that a separate circuit
serving only this appliance be provided.

This washer is equipped with a power supply cord having a
3 prong grounding plug.

To minimize possible shock hazard, the cord must be
plugged into a mating, 3 prong, grounding-type outlet,
grounded in accordance with local codes and ordinances. If a
mating outlet is not available, it is the personal responsibility
and obligation of the customer to have the properly grounded
outlet installed by a qualified electrician.

Ifcodes permit and a separate ground wire is used, it is
recommended that a qualified electrician determine that the
ground path is adequate.

• Donotgroundtoagaspipe.

• Checkwithaqualifiedelectricianifyouarenotsurethe
washerisproperlygrounded.

• Donothaveafuseintheneutralorgroundcircuit.

GROUNDING mNSTRUCTJONS

For a grounded, cord-connected washer:

This washer must be grounded. Hnthe event of a malfunction
or breakdown, grounding wilI reduce the risk of electrical
shock by providing a path of least resistance for electric
current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local

codes and ordinances.
WARNING: Hmproper connection of the equipment-

grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it will

not fit the outlet, have a proper outlet installed by a qualified
electrician.

For a permanently connected washer:
This washer must be connected to a grounded metal,
permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on

the appliance.

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer.
Failure to do so can result in back or other injury.

IMPORTANT: Position the washer so that the rear of the washer

is within approximately 3 ft (90 cm) of its final location.
There are 4 blue bolts in the rear panel of the washer that support

the suspension system during transportation. These bolts also
retain the power cord inside the washer until the bolts are

removed.

Insert new flat washers (supplied) into each end of the inlet
hoses. Firmly seat the washers in the couplings.

A B

A. Coupling

B. Washer

Connect the inlet hoses to the water faucets

Make sure the washer drum is empty.

1. Attach a hose to the hot water faucet. Screw on coupling by
hand until it is seated on the washer.

2. Attach a hose to the cold water faucet. Screw on coupling by
hand until it is seated on the washer.

3. Using pliers, tighten the couplings with an additional
two-thirds turn.

1=

Using a 13 mm wrench, loosen each of the bolts.

2.

Once the bolt is loose, move it to the center of the hole and
completely pull out the bolt, including the plastic spacer
covering the bolt.

3. Once all 4 bolts are removed, discard the bolts and spacers.
Then pull the power cord through the opening of the rear

panel and close the hole with the attached cap.

4. Close the bolt holes with the 4 transport bolt hole plugs.

NOTE: If the washer is to be transported at a later date, call your
local service center. To avoid suspension and structural damage,
your machine must be properly set up for relocation by a certified

technician.

NOTE: Do not overtighten or use tape or sealants on the valve.
Damage to the valves can result.

Clear water lines

• Run water through both faucets and inlet hoses, into a
laundry tub, drainpipe or bucket, to get rid of particles in the
water lines that might clog the inlet valve screens.

• Check the temperature of the water to make sure that the hot
water hose is connected to the hot water faucet and that the

cold water hose is connected to the cold water faucet.

Connect the inlet hoses to the washer

H. Hot water inlet
C. Cold water inlet

1. Attach the hot water hose to the washer's hot (H) water inlet
valve. Screw on coupling by hand until it is seated on the

washer.

2. Attach the cold water hose to the washer's cold (C) water
faucet. Screw on coupling by hand until it is seated on the

washer.

3. Using pliers, tighten the couplings with an additional
two-thirds turn.

NOTE: Do not overtighten. Damage to the coupling can
result.

4=

Turn on the water faucets completely and check for leaks.
NOTE: Replace inlet hoses after 5 years of use to reduce the

risk of hose failure. Record hose installation or replacement
dates on the hoses for future reference.

Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.

Laundry tub drain or standpipe drain
Connect the drain hose form to the corrugated drain hose.

A B

A. Snap either end of the drain hose form to the drain hose at

the point where the corrugation begins,

B. Bend drain hose over drain hose form and snap into place.

To keep drain water from going back into the washer:

• Do not straighten the drain hose, and do not force excess
drain hose into standpipe. Hose should be secure, but loose
enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

Floor drain

You may need additional parts. See Floor drain under "Tools and
Parts."

1. Drape the power cord over the washer top.

2. Move the washer to its final location.

3. Place the drain hose in the laundry tub or standpipe as
shown. See illustrations A and B.

Proper routing of the drain hose protects your floor from damage
due to water leakage. Read and follow these instructions.

Remove drain hose from the washer
Gently pull the corrugated drain hose from the shipping clips.

C

4. If the washer faucets and the drain standpipe are recessed,
put the hooked end of the drain hose in the standpipe as

shown. See illustration C.

NOTES:

• Do not force excess drain hose back into the rear of the
washer.

• To avoid siphoning, do not seal the drain hose into the
standpipe.

10

:: l!) i:ii:i:i'i!i:: iii i

Properly leveling and locking the feet on your washer avoids
excessive noise and vibration,

1. Check that the four Iocknuts on the washer feet are tightened
against the washer cabinet using a 14 mm open-end wrench,

2. Place the washer in its final location and check the levelness
of the washer. The washer should not move front to back,

side to side, or diagonally when pushed on its top edges.
Make sure all four feet are stable and resting on the floor.

3.

If the washer is not level, move the washer out slightly before
tipping back, First prop the front with a wood block, loosen
the Iocknuts and adjust the feet as necessary; then prop the
back and adjust feet as necessary. Repeat steps 1-3 until the

washer is level.

IMPORTANT" All four feet must be tightened. If the Iocknuts are
not tight against the washer cabinet, the washer may vibrate.

111iii !]ii: 1:: i,iii:!iiii,::1::

1. Check the electrical requirements. Be sure that you have the
correct electrical supply and the recommended grounding
method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Dispose of/recycle all packaging materials.

5. Check that the water faucets are on,

6. Check for leaks around faucets and inlet hoses.

ElectdcaB Shock Hazard

Plug into a grounded 3 prong outlet,

Do not remove ground prong,
Do not use an adapter,

Do not use an extension cord,

Falure to foiow these instructions can resumt in death,
fire, or e[ectricam shock,

7.

Plug into a grounded 3 prong outlet.

8.

Read "Washer Use."

g.

Totest and to clean your washer, measure 1/2the detergent
manufacturer's recommended amount of HE High Efficiency
detergent for a medium-size load. Pour the detergent into the
detergent dispenser. Select NORMAL/CASUAL, and then
select START. Allow the washer to complete one whole cycle.

Use only HE High Efficiency detergent.

11

FEATURESAND BENEFITS

Your new front-loading high efficiency washer, was designed to
conserve resources and lower your water and energy bills. The
washer is designed to determine and then provide the amount of
water needed for the best performance. The time of operation
may be greater for this new system than for a conventional

washer.

Electronic Controls

Flexible electronic controls are easy to use whether you are a
beginner or an expert.

Auto Water Level

Adjusting to the size of the load, this feature allows the washer to
use the minimal amount of water needed to clean and rinse the

clothes. With a low water level, you can obtain the same results
with smaller amounts of laundry products. Because only the
required amount of water is used, the washer saves energy, too.
You can obtain the same washing results for small and large load

size.

Larger Load Size

Since there is no agitator, you can wash larger, bulkier items such
as an average size sleeping bag. You are also able to wash more
clothes at one time, which means fewer loads. You can wash a
pillow or a large stuffed teddy bear.

Suspension System

To reduce washer "walk" and "off-balance" conditions, your new
washer combines:

• 2 Springs to isolate vibration

• 4 Shock absorbers at the washer base to minimize
movement

Spin Speeds

This washer automatically selects the spin speed based on the
cycle selected. This factory setting can be changed, however.
This washer offers up to three different spin speed choices.

Add A Garment

This option is available in all wash cycles except Rinse & Spin,
Drain & Spin, and Clean Washer. When this option is available at
the beginning of the cycle, the Add A Garment status light will

illuminate for the first 7 minutes. This washer allows a 7-minute
period in which other garments may be added to a load.

Dynamic Balance

A precision balancing system that allows the washer to reach
high-speed spins. The washer spins faster so that clothes
coming out of the washer will have less moisture than with
traditional top load machines. In addition, if the Dynamic Balance
system detects off-balance loads during spinning, it redistributes
the clothes so that they are evenly balanced.

Detergent Advantage System Dispenser

The three compartments in the dispenser allow loading of all
laundry products before the washer is started. The products will
be dispensed into the wash at the optimal time for high-
performance cleaning. The bleach release system is included in
the detergent advantage system. The detergent is added at the
beginning of the cycle, and the bleach is added after the
enzymes have had a chance to do their cleaning. The fabric
softener is dispensed in the rinse cycle or in the 2ND RINSE, if
selected. The Detergent Advantage System Dispenser tray can
be easily removed for cleaning.

Stainless Steel Drum

The stainless steel drum eliminates corrosion and enables higher
spin speeds for more water extraction, reducing drying time.

Adaptive Variable Speed Motor

The motor adapts to the load size and to the cycle selected to
give the optimum cleaning, rinsing, and spinning conditions. The
motor can handle slow speeds needed for delicate items and is
powerful enough to drive an average clothes load up to high-
speed spin.

Use only HE High Efficiency detergent.

12

WASHER USE

STATUS

Add a Garment O

Prewash / Wash 9

Rinse _ Hcaw Duty

Spin

Clothes Clean 0 Whitest Whites Rinse/Drain

Controls Locked Clean

Door Locked _s _b_C_,ON_

Power MODIFIERS & OPTIONS

|

Delicate

?

Washer

Fire Hazard

Never pmace items in the washer that are dampened
with gasomine or other flammable fluids°

No washer can completely remove oH,
Do not dry anything that has ever had any type of oil on

it (incmuding cooking oils).
Doing so can resumt indeath, expmosion,or fire,

WARNING: To reduce the risk of fire, electric shock, or injury to
persons, read the IMPORTANT SAFETY INSTRUCTIONS before

operating this appliance.
The following is a guide to using your washer. Please refer to

specific sections of this manual for more detailed information,
Do not store laundry products on the top surface of this washer.

Vibration is normal during operation.

Use only High Efficiency detergents. The package for this type of
detergent will be marked "HE" or "High Efficiency." This wash
system, along with less water, will create too much sudsing with a
regular non-HE detergent. Using regular detergent will likely result
in washer errors, longer cycle times and reduced rinsing
performance. It may also result in component failures and
noticeable mold or mildew. HE detergents are made to produce
the right amount of suds for the best performance, Follow the
manufacturer's instructions to determine the amount of detergent

to use.

Use only HE High Efficiency detergent.

First Wash Cycle Without Laundry

Before washing clothes for the first time, if not completed during
the final installation step, choose the Normal/Casual cycle and
run it without clothes. Use only HE High Efficiency detergent. Use

_/_the manufacturer's recommended amount for a medium-size
load. This initial cycle serves to ensure the interior is clean before

washing clothes.

For All Wash Cycles

To load washer
Open the washer door by pulling on the handle.

Sort laundry according to color and type of fabric. Place a
load of sorted clothes in the washer. Do not overload washer.

Overloading can cause poor cleaning.

• The washer can be fully loaded, but not tightly packed.
Washer door should close easily.

• Mix large and small items. Avoid washing a single item.
Load evenly.

• Wash small items such as infant socks in mesh garment
bags. It is recommended that more than one garment bag
be used and that each garment bag be filled with equal

amounts of material.

• When unloading garments, occasionally check under the
gray colored seal/bellow rim at the front of the tub for

small items.

2.

Close the washer door by pushing it firmly until the lock
clicks. The washer door will remain locked during the wash
cycle.

NOTE: After any wash cycle is completed, the door must be
opened and then closed before a new cycle can begin. The
door can be opened only if STOP is selected while the ADD A
GARMENT light is illuminating or if the cycle has been
canceled. See "To cancel a cycle" in the "Changing Cycles,
Options and Modifiers" section.

3,

Open the dispenser drawer and add laundry products to the
detergent, bleach, or fabric softener compartments. Close
drawer slowly to avoid spills. See "Using the Dispenser."

NOTE: Use only HE High Efficiency detergent.

4,

Turn on the washer by selecting POWER. Select one of the
cycles by turning the cycle selector. The indicator light for the
selected cycle will illuminate. When selecting a Wash Cycle,
the preset Modifiers and Options, Water Temp, and Spin
Speed for the selected cycle will illuminate. The preset
settings provide the recommended fabric care for the
selected cycle. See "Cycles."

13

5. Select the desired OPTIONS. Not all Options are available
with all cycles. See "Options."

6. Select the desired MODIFIERS. Not all Modifiers are available
with all Cycles and Options. See "Modifiers."

7. If desired, select the CYCLE SIGNAL. The signal is helpful
when you are washing items that should be removed from the
washer as soon as it stops. Press CYCLE SIGNAL once to
turn it on. The indicator light will illuminate. Press again to

turn it off.

8. To begin the wash cycle immediately
Select and hold START (for approximately 1 second).

• If you do not select START within 5 minutes of choosing a

cycle, the washer automatically shuts off.

• When the wash cycle is complete, the CLOTHES CLEAN

status light illuminates, the door unlocks, and the wash
load can be removed from the washer. The washer

powers down automatically 5 minutes after the cycle is
complete and the CLOTHES CLEAN light goes off. To
power down the washer manually after the wash cycle is
complete, select STOP once.

9. To begin the wash cycle later
Select DELAY START until the desired delay time (in hours)
shows in the Estimated Time Remaining display. Select
START. The countdown to the wash cycle will show in the
display window.

IMPORTANT: When delaying a cycle, use only powdered
detergents in the main wash compartment since liquid
detergents may seep out of the compartment during Delay,
before the wash cycle begins.

To fill dispenser compartments

1. Pull out the dispenser drawer.

2. Add the desired laundry product to the proper compartment.

3. Push in the dispenser drawer slowly and completely (to avoid
a spill).

A

L_QUFD BLEACH

SOFTENER •

D

l

Dispenser

A. Dispenser release lever
B. Main Wash detergent compartment

C. Liquid chlorine bleach compartment
D. Fabric softener compartment

Your new washer has a dispenser drawer with three separate
compartments for your laundry products--one is for detergent,
one is for liquid chlorine bleach, and one is for liquid fabric
softener. Laundry products are diluted and dispensed
automatically at the proper time during the wash cycle, making it
unnecessary for you to return to the washer during the cycle to

add them.
It is normal for small amounts of water to remain in the

dispensers when the wash cycle is complete.
Do not put laundry products directly into the wash tub. Always

use the proper dispensers when adding laundry products.

Choosing the Right Detergent

Use only High Efficiency detergents. The package for this type of
detergent will be marked "HE" or "High Efficiency." This wash
system, along with less water, will create too much sudsing with a
regular non-HE detergent. Using regular detergent will likely result in
washer errors, longer cycle times, and reduced rinsing performance.
It may also result in component failures and noticeable mold or
mildew. HE detergents are made to produce the right amount of
suds for the best performance. Follow the manufacturer's
instructions to determine the amount of detergent to use.

Use only HE High Efficiency detergent.

Main Wash detergent compartment

(Letter B in Dispenser Illustration)
Add liquid or powdered HE detergent to this compartment for

your main wash cycle.

• Powdered color-safe bleach may be added to the Main Wash
compartment along with the powdered detergent.

• Use the measurement device which comes with the
detergent. Add no more than the manufacturer's

recommended amount.

NOTE: Overfilling could cause an oversudsing condition.

Chlorine bleach compartment
(Letter C in Dispenser Illustration)

Add NO MORE THAN ¾ cup (160 mL) liquid chlorine bleach to
this compartment. The bleach will be automatically diluted and
dispensed at the best time during the first rinse after the wash
cycle. This compartment cannot dilute powdered bleach.

• Use only liquid chlorine bleach in this dispenser. Do not use
this dispenser to add powdered chlorine or any form of color-
safe bleach to your load.

• Always measure liquid chlorine bleach. Use a measuring cup
with a pour spout; do not guess. Follow the manufacturer's
directions for proper use.

• Do not fill beyond the "MAX" level.
NOTE: Overfilling could cause garment damage.

14

Fabric softener compartment
(Letter D in Dispenser Illustration)

Add 1/4cup (60 mL) liquid fabric softener to this compartment.
Fabric softener will be automatically dispensed in the final rinse
or in the 2ND RINSE, if selected.

• Do not fill beyond the "MAX" level.

1.

To pause the washer at any time, select STOR

2.

To continue the cycle, select and hold START (for
approximately 1 second).

These lights show which portion of the cycle the washer is
operating. They also indicate when you can add an additional
item to the wash cycle and when the controls are locked.

Add a Garment Q

Prewash / Wash 9

Clothes Clean _

Controls Locked i

Door Locked/_

Rinse

Spin

|

Not all Options and Modifiers are available with all Cycles.
Cycles, Options and Modifiers can be changed anytime before

START is selected.

To stop a cycle and select a new cycle

1. Select STOP once.

2. Select desired cycle.

3. Select the desired MODIFIERS &OPTIONS.

4. Select and hold START (for approximately I second) to restart
the washer at the beginning of the new cycle.

To cancel a cycle

1. Select STOP twice.

2. The washer powers down, the door unlocks, and clothes can
be removed.

NOTE: If the water level or the temperature is too high, the
washer will drain automatically before the door unlocks.

To change Options or Modifiers after the cycle has
started

1. Select STOP.

2. Select the desired MODIFIERS &OPTIONS. If the option or
modifier are not available, the machine will beep.

3. Select and hold START (for approximately 1 second) to
continue the cycle.

Adding items

You can add items to the washer after the wash cycle has
started, if the ADD A GARMENT status light is illuminating. All
cycles have this feature except Rinse/Spin, Drain/Spin, and

Clean Washer.
To add items

1. Select STOR The washer door unlocks, and items can be
added.

2. To continue the cycle, close the door and select and hold
START (for approximately 1 second).

NOTE: To add garments after the ADD A GARMENT period is
over, the wash cycle needs to be canceled, the items added, and
a new wash cycle started.

Clothes Clean

The Clothes Clean light comes on when the cycle is complete.
Light will stay on until door is opened.

Locking controls

The Control Lock avoids unintended use of the washer. You can
also use the control lock feature to avoid unintended cycle or

option changes during a cycle. When CONTROLS LOCKED is lit,
all buttons are disabled except for STOP and POWER. You can
lock the controls while the washer is operating.

To lock the controls
Select and hold CYCLE SIGNAL for 3 seconds.

iiii..................................

To drain the washer manually

1. Select STOP.

2. Select RINSE/DRAIN & SPIN.

3. Press the 2ND RINSE button to deselect the 2nd Rinse
option.

4. Select and hold START (for approximately 1 second) to begin
the drain.

5. When the spin is complete, the door unlocks. Items can be
removed from the washer.

The CONTROLS LOCKED status light illuminates.
To unlock the controls

Select and hold CYCLE SIGNAL for 3 seconds until the
CONTROLS LOCKED Status light turns off.

Estimated Time Remaining

The cycle times vary automatically based on your water pressure,
water temperature, detergent, and clothes load. The cycle time
will be extended if oversudsing occurs or the load is unbalanced.
The SUDs routine removes extra suds and assures proper rinsing
of your garments. The options you select will also affect the cycle
times that are shown in the Preset Cycle Settings table. The
Estimated Time Remaining can change up to 30 minutes under

extreme conditions.

Door Locked

When the status light illuminates, the door is locked.

15

Wash Cycles

Whitest Whites

Choose Wash Cycle by rotating the Cycle selector knob to the
desired cycle. The indicator light for the cycle selected will
illuminate. Each cycle is designed for different types of fabric and

soil levels.

ExpressWash Delicate

Normal/ Casual

HeavyDuty

Whitest Whites

Rinse/Drain

Spin

Clean
Washer

US_ BI£ACHON_

Each cycle has a preset cycle time, WASH/RINSE TEMP,
SPIN SPEED and may have preset Options and Modifiers.
The preset settings provide the recommended fabric care for
the selected cycle.

The preset settings can be changed anytime before START is
selected. Not all Options and Modifiers are available with all
Cycles. To change settings after the cycle has started, select
STOP, then select the desired settings. Select and hold
START (for approximately 1 second) to continue the cycle.

Preset Cycle Settings

Each cycle has a preset Cycle Time, Water Temp, and Spin
Speed. The preset settings provide the recommended fabric care
for the selected cycle. See chart.

Cycle Estimated Wash/Rinse Spin Speed

Whitest Whites 0:85 Hot/Cold High

Heavy Duty 0:71 Hot/Cold High
Normal/Casual 0:54 Warm/Cold High
Express Wash 0:30 Warm/Cold High

(2-3 items)
Delicate 0:37 Warm/Cold Medium

Rinse/Drain & 0:25 Cold/Cold High
Spin

Drain & Spin 0:15 N/A High
Clean Washer 0:54 N/A High
*The cycle times vary automatically based on your water

pressure, water temperature, detergent, and clothes load. The
cycle time will be extended if oversudsing occurs or the load is

unbalanced.

Time* Temp

(hr:min)

This cycle is especially designed for cleaning loads of soiled
white fabrics with the addition of bleach. Hot washing
temperatures assure optimal bleach activity. An additional rinse
provides optimal rinse performance to avoid chlorine residue on
your laundry. This cycle combines fast-speed tumbling, longer
wash time, and high-speed spin to shorten drying time.

Heavy Duty

Use this cycle to wash loads of sturdy, colorfast fabrics and
Heavy soiled garments. This cycle combines fast-speed
tumbling, longer wash time, and high speed spin to shorten
drying times.

Normal/Casual

Use this cycle to wash loads of no-iron fabrics such as sport
shirts, blouses, casual business clothes, permanent press
blends, cottons and linens, and synthetic fabrics. This cycle
combines medium-speed tumbling, high-speed spin, and a load
cooling process to reduce wrinkling.

Express Wash

Use this cycle to wash small loads of 2-3 lightly soiled garments
that are needed in a hurry. This cycle combines fast-speed
tumbling, a shortened wash time, and extra high speed spin to
shorten drying time. Large wash loads will result in the machine
increasing the wash time.

Delicate

Use this cycle to wash sheer fabrics and lingerie. This cycle
combines low-speed tumbling and medium-speed spin for gentle

fabric care.

• Use mesh garment bags to wash undergarments such as
underwire bras, items with strings, and small items such as

socks.

Rinse/Drain & Spin

Use this cycle to rinse, drain, and spin your wash load. This cycle
combines fast-speed tumbling and high-speed spin. If desired,
you can reduce the spin speed by selecting the speed you want

from the SPIN SPEED modifier.
Rinse/Drain & Spin is useful for

• Loads that need rinsing only.

• Adding fabric softener to a load using the fabric softener
dispenser.

16

Drain & Spin

Prewash

Use this cycle to drain your washer or to drain and spin your
wash load. The spin speed is preset to high. If desired, you can
reduce the spin speed by selecting the speed you want from the

SPIN SPEED modifier.
NOTE: Loads of synthetics, delicate fabrics, handwashables, and

woolens should be drained with no spin or low spin to avoid
fabric stress.

To use Drain & Spin setting

• Select RINSE/DRAIN & SPIN cycle.

• Press the 2ND RINSE button to deselect the rinse option.

• Press START.

Clean Washer

Use the Clean Washer cycle once a month to keep the inside of
your washer fresh and clean. This cycle uses a higher water level

in combination with liquid chlorine bleach to thoroughly clean the
inside of your washing machine. See "Cleaning Your Washer."

IMPORTANT: Do not place garments or other items in the washer
during the Clean Washer cycle. Use this cycle with an empty
wash drum.

As with any new product, you will hear sounds that you are not
accustomed to. You may hear various sounds when the door is
locked or unlocked, and during the washing, rinsing, or spinning
process. Between changes in wash actions, there will be
momentary pauses. You will hear water spraying and splashing
during the wash and rinse cycles. These new sounds and pauses
are part of normal washer operation. See "Troubleshooting."

Use this option for loads of heavily soiled garments that need
pretreatment.

• Add detergent to the Main Wash Compartment of the
dispenser drawer.

This option adds tumbling time prior to the selected main cycle.
The washer continues automatically from prewash into the main
wash cycle.

2rid Rinse

A second rinse can be used to aid in the removal of detergent or
bleach residue from garments. This option provides an additional

rinse with the same water temperature as the Normal rinse.

i

Cycle Signal

This signal is helpful when you are removing items from the
washer as soon as it stops. Select ON or OFR

Preset cycle settings of Water Temperature, Spin Speed, and
Rinse Options can be changed. You can change a modifier after
starting a cycle anytime before the selected Modifier begins. Not
all Modifiers are available with all options and cycles.

Auto Temp Control

_ Hot/Cold

Medium l_Warm / Cold

_Low O Cold/ Cold

You can customize your wash by adding Options to your cycle
selections. You can add or change an option after starting a cycle
anytime before the selected option begins. Not all Options are
available with all cycles.

O ;i[ Prewash

,, 2nd Rinse

See the "Laundry Guide" section for an overview of possible
options for each Wash Cycle selection.

If an option is available with a selected cycle, the light for that
option will illuminate when selected.

If an option is unavailable with a selected cycle, there will be a
short tone and the light for that option will not illuminate when

selected.

O0

Spin Wash / Rinse

Speed Temp

• To change the spin speed, select the SPIN SPEED button
until the desired setting illuminates.

• To change the water temperature, select the WASH/RINSE
TEMP button until the desired setting illuminates.

Wash/Rinse Temp

Select a water temperature based on the type of load you are
washing. Use the warmest wash water safe for fabrics. Follow

garment label instructions.
Warm rinses leave the loads dryer than cold rinses. Warm rinses

increase wrinkling. In cold climates, a warm rinse makes the load
more comfortable to handle. Cold rinses save energy.

17

TemperatureGuide

WashWaterTemperatureSuggested Fabrics

HOT Whites and pastels

Heavy soils

WARM Bright colors

Moderate to light soils

COLD Colors that bleed or fade

Light soils

In wash water temperatures colder than 60°F (15.6°C),
detergents de not dissolve well. Soils may be difficult to remove.

Refer to this chart for suggested load types and their corresponding cycles. Listed to the right are the options available to each of these
washer cycles.

CYCLE SUGGESTED LOAD TYPE AVAILABLE OPTIONS

Whitest Whites Soiled white fabrics v' v' v' v'

Auto Temp Control
ATC (Auto Temp Control) electronically senses and maintains a

uniform water temperature. ATC regulates incoming hot and cold
water. The ATC is automatically turned ON when a cycle is
selected. See Preset Cycle Settings table in "Cycles."

• ATC works for the wash temperature with Warm/Warm,
Warm/Cold, and Cold/Cold settings.

• ATC works for the rinse temperature with the Warm/Warm
setting.

• The Cold rinse temperatures depend on the cold water at
your faucet.

DelayStart Prewash 2nd Rinse Cycle Signal

Heavy Duty Heavily soiled underwear, towels, shirts, etc., made v' v' v' v'

Normal/Casual Normally soiled blouses, shirts, overalls, etc., made v' v' v' v'

Express Wash Small loads of 2-3 lightly soiled cotton, polyester, v' v' v'

Delicate Curtains and delicate clothing, dresses, skirts, shirts v' v' v'

Rinse/Drain & Spin All loads v' v' v'

Clean Washer No clothes v' v'

of cotton

of polyester, nylon, cotton, linen, or cotton blends

nylon, and cotton blends.

and blouses

18

LAUNDRY TIPS

Preparing clothes for washing

Follow these recommendations to help you prolong the life of
your garments.

• Use only High Efficiency detergents. The package for this type
of detergent will be marked "HE" or "High Efficiency." This
wash system, along with less water, will create too much
sudsing with a regular non-HE detergent. Using regular
detergent will likely result in washer errors, longer cycle times
and reduced rinsing performance. It may also result in
component failures and noticeable mold or mildew. HE
detergents are made to produce the right amount of suds for
the best performance. Follow the manufacturer's instructions
to determine the amount of detergent to use.

Use only HE High Efficiency detergent.

Close zippers, snaps, and hooks to avoid snagging other
items. Remove pins, buckles, and other hard objects to avoid

scratching the washer interior. Remove non-washable trim
and ornaments.

Empty pockets and turn them inside-out.
Turn down cuffs; brush away lint and dirt.
Turn synthetic knits inside-out to avoid pilling.
Tie strings and sashes so they will not tangle.
Mend tears, loose hems, and seams.
Treat spots and stains.
Stained or wet garments should be washed promptly for best

results.
Mix large and small items, avoid washing single items, and

load evenly.
Wash small items, such as infant socks, in a mesh garment

bag. To create a balanced load it is recommended that more
than one garment bag be used, and that each garment bag

be filled with equal amounts of material.
NOTE: If you are washing only small items, it is

recommended that more than one mesh garment bag be
used, and that each garment bag be filled with equal

amounts of material.

Sorting

• Separate heavily soiled items from lightly soiled ones, even if
they would normally be washed together. Separate lint-givers
(towels, chenille) from lint-takers (corduroy, synthetics,
permanent press). When possible, turn lint-givers inside-out.

• Separate dark colors from light colors, colorfast items from
noncolorfast items.

• Sort by fabric and construction (sturdy cottons, knits, delicate
items).

Unloading

• Remove clothes from washer after the cycle is completed.
Metal objects such as zippers, snaps, and buckles may rust if
left in the washer basket for a long time.

• When unloading garments, occasionally check under the gray
colored seal at the front of the tub for small items.

Mixed Load

2 double sheets or 6 pair shorts

1 king size sheet 2 shirts

4 pillowcases 2 blouses
6 T-shirts 6 handkerchiefs

Towels

8 bath towels 10 washcloths
8 hand towels 1 bath mat

Delicates

3 camisoles 2 bras
4 slips 2 nighties

4 panties

EXPRESS WASH cycle

(2-3 garments)

2 dress shirts

1 pair dress pants

19

Stain Use Liquid Chlorine or Use suggested Stain Use Liquid Chlorine or Use suggested

Color-Safe Bleach Wash Cycle Color-Safe Bleach Wash Cycle

Ink

If Cold or Warm

Blood

) Whitest Whites

Coffee/

Chocolate

Cosmetics

V' Warm

Prewash
Normal/Casual

Prewash

Heavy Duty

Warm
Prewash

Heavy Duty

Grass

If Whitest Whites

Tomato

Products

V' Warm/

Prewash
Whitest Whites

Mud

Heavy Duty

Deodorants

If Normal/Casual

Ring around

the Collar

Dirty

Motor Oil

Do not tumble dry soiled or stained items. Heat may permanently set stains.

20

WASHER CARE

Cleaning the Door Seal/Bellow

1=

Open the washer door and remove any clothing or items from
the washer.

2.

Inspect the gray colored seal/bellow between the door
opening and the basket for stained areas. Pull back the seal/
bellow to inspect all areas under the seal/bellow and to check
for foreign objects.

/

F

A

A. Seal/Bellow

3. If stained areas are found, wipe down these areas of the seal/
bellow, using the procedure that follows.

a} Mix a dilute solution, using 3/4cup (177 mL) of liquid

chlorine bleach, and 1 gal. (3.8 L) of warm tap water.

b} Wipe the seal/bellow area with the dilute solution, using a

damp cloth.
c} Let stand 5 minutes.
d} Wipe down area thoroughly with a dry cloth and let the

washer interior air dry with door open.

IMPORTANT:

• Wear rubber gloves when cleaning for prolonged periods.

• Refer to the bleach manufacturer's instructions for proper

use.

Washer Maintenance Procedure

This washer has a special cycle that uses higher water volumes in
combination with liquid chlorine bleach to thoroughly clean the

inside of the washer.

NOTES:

• Read these instructions completely before beginning the
cleaning process.

If necessary, the cleaning cycle may be interrupted by
pressing the STOP button. This will stop the cycle. A RINSE/
DRAIN & SPIN cycle must then be run to thoroughly rinse the
remaining bleach from the washer. Failure to do so will cause
damage to the washer and clothing added to the next cycle.

Begin procedure

1. Open the washer door and remove any clothing or items from
the washer.

2. Be sure the door is closed.

3. Open the dispenser drawer and immediately add ¾ cup
(160 mL) of liquid chlorine bleach to the bleach compartment.

NOTE: Do not add any detergent to this cycle. Use of more
than ¾ cup (160 mL) of bleach will cause product damage

over time.

4. Be sure the dispenser drawer is closed.

5. Select the CLEAN WASHER cycle.

6. Press START.
NOTE: The basket will rotate, then the door will unlock, lock

again, and then the cycle will continue.

• The machine will not fill, but the basket will rotate while

the washer runs a short sensing cycle. This will take
approximately 3 minutes.

7. The cycle will determine whether clothing or other items are
in the washer.

a) If no items are detected in the washer, it will proceed to

Step 8.

b} If any items are detected in the washer, all the Cycle

lights will flash, "rL" or "F-34" will be displayed, and the

WASH and CONTROLS LOCKED lights will remain lit.
The door will unlock.

• Press STOP to cancel the failure code. Then repeat
steps 1,2 and 6 to start the cycle again.

8. Once the cycle has begun, allow the cycle to complete.

9. After the cycle is complete, leave the door open slightly, to
allow for better ventilation and drying of washer interior.

Always do the following to maintain washer freshness

• Use only HE High Efficiency detergent.

• Leave the door slightly open after each cycle to allow for
better ventilation and drying of washer interior.

• Repeat the cleaning procedure monthly, using ¾ cup
(160 mL) of liquid chlorine bleach.

• If the procedure does not sufficiently improve the machine
freshness, please evaluate your installation and usage

conditions for other causes.

Cleaning the exterior

Use a soft damp cloth or sponge to wipe up any spills.
Occasionally wipe the outside of your washer to keep it looking
new. Use mild soap and water. Do not use abrasive products.

21

Cleaning the dispenser drawer To use washer again:

The dispenser drawer can be removed for easy cleaning.

1. Unlock the dispenser drawer by pressing the Release Lever.
See "Using the Dispenser." Remove the drawer.

2. Remove the inserts (the siphon from the softener and bleach
compartments).

3. Wash the parts under running water.
NOTE: Do not wash components in the dishwasher.

4. Replace the inserts and return the dispenser to the drawer.

Replace inlet hoses after 5 years of use to reduce the risk of hose
failure. Periodically inspect and replace inlet hoses if bulges,

kinks, cuts, wear or leaks are found.
When replacing your inlet hoses, record the date of replacement.

Install and store your washer where it will not freeze. Because
some water may stay in the hoses, freezing can damage your
washer. If storing or moving your washer during freezing weather,

winterize it.

Non-use or vacation care:

Operate your washer only when you are at home. If you will be on
vacation or not using your washer for an extended period of time,
you should:

• Unplug washer or disconnect power.

• Turn off the water supply to the washer. This helps avoid
accidental flooding (due to a water pressure surge) while you

are away.

• Slightly open door to provide ventilation.

To winterize washer:

1. Put 1 qt (1 L) of R.V.-type antifreeze in the drum.

2. Run washer on a Drain & Spin cycle.

3. Unplug washer or disconnect power.

4. Shut off both water faucets.

5. Disconnect water inlet hoses from faucets and drain.

1. Flush water pipes.

2. Reconnect water inlet hoses to faucets.

3. Turn on both water faucets.

Electrical Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.

Do not use an adapter.
Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

4=

Plug in washer or reconnect power.

5.

Run the washer through the Normal/Casual cycle with 1/=the
manufacturer's recommended amount of HE detergent for a
medium-size load, to clean the washer and remove the
antifreeze, if used.

Totransport the washer:

1. If washer will be moved during freezing weather, put in 1 qt
(1 L) of R.V.-type antifreeze in the drum. Run washer on a

Drain & Spin cycle.

2. Unplug the power cord.

3. Disconnect the drain hose from the drain system and attach
to rear panel clips.

4. Shut off both water faucets.

5. Disconnect the water inlet hoses from faucets, then drain the
hoses and clip them to the rear panel of the washer.

6. IMPORTANT: Call service. Do not reuse transport bolts.
Washer must be transported in the upright position. To avoid

suspension and structural damage, your machine must be
properly set up for relocation by a certified technician.

22

Reinstalling the washer

1. Follow the "Installation Instructions" to locate, level and
connect the washer.

2=

Run the washer through the Normal/Casual cycle with 1/=the
manufacturer's recommended amount of HE detergent for a

medium-size load, to clean the washer and remove the
antifreeze, if used.

TROUBLESHOOTING

First try the solutions suggested here to possibly avoid the cost of a service call...

Error codes

An error code may be shown in the Estimated Time Remaining
display. Check the list below for potential problem and
troubleshooting checks,

• "F20" on display (Water Inlet Problem--no water or

insufficient water supply)

Select STOP twice to cancel the cycle. Unplug washer or
disconnect power.

Check the following:
Are water faucets completely turned on?

Are screens at inlet hose connection to washer clogged? Are
water inlet hoses kinked?

Are water inlet hoses frozen?

E_ectrica_ Shock Hazard

P_ug into a grounded 3 prong outlet.
Do not remove ground prong,
Do not use an adapter,

Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electdca_ shock,

Plug in washer or reconnect power. Re-select cycle and press
START. Ifthe problem remains, call for service.

"F21" on display (Drain Problem)
Select STOP twice to cancel the cycle. Unplug washer or
disconnect power.

Check the following:
Is the drain hose kinked?

Is the drain hose frozen?
Is the drain hose clogged?

Is the drain hose more than 96" (2.4 m) above the floor?
"SD" (Suds Routine)

When excessive suds are detected, a suds routine
automatically starts. This routine removes extra suds and

assures proper rinsing of your garments. "SD" is displayed
during rinsing and at the end of the cycle to inform you that
the Suds Routine was activated. Use only HE (High
Efficiency) detergents.

"F" Variables [F01 - F34] (Electrical Problem)
Select STOP twice to cancel the cycle. Select RINSE/DRAIN
& SPIN, and then select 2ND RINSE (to turn off the rinse
option) if there is excessive water in the washer.

Re-select cycle and press START. If the problem remains, call
for service.

Noisy, vibrating, off-balance

Is the washer level?

The washer must be level. The four feet should be properly
installed, and the nuts should be tightened against the

washer cabinet.
All four feet of the washer must be in firm contact with the

floor. If the washer is on a pedestal, the washer must be
secured to the pedestal and all four pedestal feet must be in

firm contact with the floor.
Washer making a different noise?

As with any new product, you will hear sounds that you are
not accustomed to. You may hear various sounds when the

door is locked or unlocked, and during the washing, rinsing,

will be momentary pauses. You will hear water spraying and
splashing during the wash and rinse cycles. These new

or spinning process. Between changes in wash actions, there _
sounds and pauses are part of normal washer operation.

Is washer installed on a sturdy and solid floor?
Refer to the "Installation Instructions" for flooring
requirements. Noise and vibration may be reduced by placing
a piece of 3_,,(19.1 ram) plywood underneath your washer.
The plywood may extend underneath both washer and dryer
to keep them at equal heights.

Is the washer gurgling or humming?
As water is drained from the washer, you may hear air being
pulled through the pump. This happens during the end of
draining. It is normal.

Are you washing items with metal snaps, buckles or
zippers?
You may hear metal items touching the washer drum. This is

normal.
Were the 4 shipping bolts in the back of the machine

removed?
See "Remove Transport System."

23

Leaking

Door won't unlock

• Was the door opened during "Add a garment"?
Water can drip off the inside of the door, when the door is
opened after the start of a cycle.

• Is HE detergent being used?
The non-High Efficiency detergents can cause oversudsing

which can leak from the rear of the washer.

• Are the fill hoses tight?

• Are the fill hose gaskets properly seated?
Check both ends of each hose. See "Connect the Inlet Hoses."

• Is the drain hose properly installed?
The drain hose should be secured to the drainpipe or laundry
tub. See "Secure the Drain Hose."

Is the sink or drain clogged?
Sink and drainpipe must be able to carry away 17 gal. (64 L)
of water per minute. If clogged or slow, water can back up
out of drainpipe or sink. Check household plumbing (laundry
tubs, faucets, drainpipe, water pipes) for leaks.

Dispenser operation

Did you follow the manufacturer's directions when adding
detergent and fabric softener to the dispensers?

Measure detergent and fabric softener. Slowly pour into the
dispensers. Wipe up all spills. Dilute fabric softener in the

fabric softener dispenser.

Did you put powdered or liquid color-safe bleach into the
liquid chlorine bleach dispenser (on some models)?

Add powdered or liquid color-safe bleach to the Main Wash
compartment. Do not use the chlorine bleach dispenser for

color-safe bleach.

• Is the fabric softener dispenser clogged?
Clean the fabric softener dispenser. See "Washer Care" for

details.

Are the laundry products in the correct dispenser •
compartment?

Add the correct amounts of detergent, fabric softener or liquid •
chlorine bleach to the correct compartments. Add powdered or

liquid color-safe bleach to the Main Wash compartment.

• Is there water in the dispenser at the end of the cycle?
A small amount of water will remain in the dispenser

compartment. This is normal.

Washer odor

• See "Cleaning Your Washer."

• Are you using HE detergent?
Use of non-HE detergent can cause a film residue which can

result in odor.
Did you leave the door open after use?

This washer has a tight seal to avoid water leaks. To avoid
odors leave the door open to allow the washer to dry

between uses.

Did all of the water drain out of the washer during the spin?
Select RINSE/DRAIN & SPIN, and then select 2ND RINSE (to
turn off the rinse option) to remove any water remaining in the

washer. The washer door will unlock at the end of the drain.

• Is the door locked and is the "Add a garment" light on?
Press STOP once. The door will unlock.

Washer won't run, fill, rinse or tumble; washer stops

E(ectvicat Shock Hazard

Plug into a grounded 3 prong outlet.
Do not remove ground prong.

Do not use an adapter.
Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

Is the power cord plugged into a grounded 3 prong
outlet?

Plug power cord into a grounded 3 prong outlet.
Are you using an extension cord?

Do not use an extension cord.

Has a household fuse blown, or has a circuit breaker
tripped?

Replace the fuse, or reset the circuit breaker. If the problem
continues, call an electrician.

Are both the hot and cold water faucets turned on?
Turn on the water.

Is the water inlet hose kinked?
Straighten the hoses.

Are the water inlet valve screens clogged?
Turn off the water and remove inlet hoses from the washer.

Remove any accumulated film or particles. Reinstall hoses,
turn on water and check for leaks.

Is the washer in a normal pause in the cycle?
The washer pauses for about 2 minutes during certain cycles.
Allow the cycle to continue. Some cycles feature periods of
tumbling and soak.

Is the washer overloaded?

Wash smaller loads.
Is the washer door firmly shut?

The door must be closed during operation.

24

Are the shipping bolts removed?

All four shipping bolts must be removed for proper operation
of the washer.

Has a cycle been selected, but START has not been
selected and held for 1 second?

Press and hold START,for 1 second.

Was the door open after completion of last cycle?

The door must be opened and closed again to start a new
cycle.

Not enough water/Not enough suds

Low water?

This washer uses very little water to provide good cleaning
results. You will see little or no water splashing in this washer.

This is normal.

Are you using HE detergent?

HE detergent is a low sudsing detergent. This is normal and
will not affect cleaning performance.

Washer continues to fill or drain, cycle seems stuck

Is the top of drain hose lower than 30" (76 cm) on
washer?

The top of the drain hose must be at least 30" (76 cm) above
the floor. See "Drain System."

Does the drain hose fit too tightly in the standpipe, or is it
taped to the standpipe?

The drain hose should be loose yet fit securely. Do not seal
the drain hose with tape. The hose needs an air gap. See

"Secure the Drain Hose."

Washer won't drain or spin, water remains in washer

Is the drain hose clogged, or the end of the drain hose
more than 96" (2.4 m) above the floor?

msyour voltage low?
Check electrical source or call electrician.

Excessive suds?
When excessive suds are detected, a special suds routine
automatically starts. Cycle will complete once extra suds are

removed. This will occur more frequently when a non-HE
detergent is used.

Is the load balanced?

A single or bulky item may cause imbalance. Add more items
or redistribute the load.

Wash/Rinse temperature

• Are the hot and cold water inlet hoses reversed?
See "Connect the Inlet Hoses."

Are you washing many loads?

As your frequency of loads washed increases, the water
temperature may decrease for hot and warm temperatures.

This is normal.

Cycle time changes/Cycle too long

Estimated cycle time?

The cycle times vary automatically based on your water
pressure, water temperature, detergent, and clothes load.
The cycle time will be extended if oversudsing occurs or the

load is unbalanced. The SUDs routine removes extra suds
and assures proper rinsing of your garments. The options you

select will also affect the cycle times that are shown in the
Preset Cycle Settings table.

Excessive suds?

When excessive suds are detected, a special suds routine
automatically starts. This routine will add time to the original
cycle.

Did the load cause imbalance?
When too much imbalance occurs, an imbalance routine will

start to redistribute the load. During the imbalance routine the
time displayed may pause until this activity is complete, then

resume with the remainder of the cycle.
Are you washing a single item or bulky load?

Spin time is added if an unbalanced load is detected. The
washer will attempt to redistribute the load with additional
tumbling.

Did you wash a large load on the Express Wash cycle?
The Express Wash cycle is designed for smaller load sizes
(2-3 items) of lightly soiled garments. If larger loads are
washed in this cycle, wash time will be increased.

Did you wash a large load in a gentle or Delicate cycle?
When using the Express Wash, or Delicate wash cycles you
should use small loads. This ensures a gentle wash for your
garments without increasing cycle times.

25

_iiiiiii:ii::!_,_:ii:_!i:!ii_,_!i!_:_:i_,¸,C_!!i!i_iii_i!i!'i_,

Load too wet

• Did you use the right cycle for the load being washed?
Select a cycle with a higher spin speed.

Did you wash a single item or bulky items or have you
overloaded the washer?

A single item, bulky items, or overloading may cause
imbalance. Add items or try to evenly distribute your wet
laundry in the drum. Select RINSE/DRAIN & SPIN, and then
select 2ND RINSE (to turn off the rinse option), to drain the
washer. Ifthe laundry is still wet, take half of the load out of
the washer and try again.

• Did you use HE detergent?
Suds during rinse and spin cycles can reduce spin speed.
Use HE detergent.

Residue, lint, stains on load; gray whites, dingy colors

• Did you add detergent to the dispenser?
For best results, add detergent to the detergent
compartment. Do not add detergent to the washer drum.

Did you sort properly?

Sort lint givers (towels, chenille) from lint takers (corduroy,
synthetics). Dye transfer can occur when mixing whites and
colors in a load. Sort dark clothes from whites and lights.

Did you overload the washer?
Do not overload the washer. The washer can be fully loaded,
but not tightly packed. The wash load must be balanced. Lint
can be trapped in the load if overloaded.

• Checkthe following:
Was paper or tissue left in pockets?

Did you use enough HE detergent?
Follow manufacturer's recommendations for the type of load
you are washing. For best performance, use only High
Efficiency detergent. Use enough detergent to remove soil and
hold it in suspension.

Do you have hard water?
Use more detergent for washing heavy soils in cold or hard

water.
Is your water colder than 60°F (15.6°0)?

Wash water colder than 60°F (15.6°C) may not completely
dissolve the detergent. Use hot or warm washes if safe for the
fabric load. Make sure your hot water system is adequate to
provide a hot water wash.

Are you using a low speed wash cycle?
Powdered detergents may not dissolve well in a slow-speed
cycle. For best results, use liquid detergent for slow-speed
cycles such as Delicates.

Did you unload the washer promptly?
To avoid dye transfer, unload the washer as soon as it stops.

Did you use a fabric softener dispensing ball?
Dispensing balls will not operate correctly with this washer.
Add liquid fabric softener to the fabric softener compartment.

Did you use powdered detergent in a low-speed cycle?
Consider using liquid detergent.

Did you use Express Wash on a large load?
For best results, use Express Wash for small, lightly soiled

loads.

Load is wrinkled, twisted, tangled

• Did you unload the washer promptly?
Unload the washer as soon as it stops.

• Did you use the right cycle for the load being washed?
Use the Delicates cycle or another cycle with a low spin
speed to reduce wrinkling.

• Did you overload the washer?
The wash load must be balanced and not overloaded. Loads

should tumble freely during washing.

• Was the wash water warm enough to relax wrinkles?
If safe for load, use warm or hot wash water.

Are the hot and cold water hoses reversed?
Check that the hot and cold water hoses are connected to

the right faucets. A hot rinse followed by spin will cause
wrinkling. See "Connect the Inlet Hoses."

26

27

iNDICE

CONTRATOS DE PROTECCION ................................................ 28

GARANTIA .................................................................................... 29

SEGURIDAD DE LA LAVADORA ................................................ 30

REQUISlTOS DE INSTALACION ................................................ 31

Piezas y herramientas ............................................................... 31

Opciones ................................................................................... 31

Requisitos de ubicaci6n ............................................................ 32

Sistema de desagQe .................................................................. 33

Requisitos electricos ................................................................. 34

INSTRUCClONES DE INSTALAClON ........................................ 35

Eliminaci6n del sistema de transporte ...................................... 35

Conexi6n de las mangueras de entrada ................................... 35

Tendido de la manguera de desag0e ....................................... 36

Fijaci6n de la manguera de desagQe ........................................ 36

Nivelaci6n de lalavadora .......................................................... 37

Complete la instalaci6n ............................................................. 37

CARACTER|STICAS Y BENEFIClOS ......................................... 38

USO DE LA LAVADORA .............................................................. 3g

Puesta en marcha de la lavadora .............................................. 39

Uso del detergente adecuado ................................................... 39

Uso del dep6sito ....................................................................... 40

Pausa o reanudaci6n de la marcha .......................................... 41

Cambio de ciclos, opciones y modificadores ........................... 41

Luces de estado ........................................................................ 42

Ciclos ......................................................................................... 42

Sonidos normales ...................................................................... 44

Opciones ................................................................................... 44

Modificadores ............................................................................ 44

Guia para el lavado .................................................................... 45

CONSEJOS DE LAVANDER|A .................................................... 46

C6mo cargar .............................................................................. 46

Gufa para la eliminaci6n de manchas ....................................... 47

CUIDADO DE LA LAVADORA .................................................... 48

C6mo limpiar su lavadora ......................................................... 48

Mangueras de admisi6n de agua .............................................. 49

Cuidado para las vacaciones,

el almacenaje o en case de mudanza ....................................... 49

SOLUCION DE PROBLEMAS ..................................................... 50

Lavadora y componentes .......................................................... 50

Funcionamiento de la lavadora ................................................. 51

Cuidado de las prendas ............................................................ 53

NUMEROS DE SERVlClO .............................. CONTRAPORTADA

CONTRATOS DE

PROTECClON

Contratos maestros de proteccibn

iFeficitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®esta diseSado y fabricado para proporcionarle aSos de
funcionamiento confiable. Pero al igual que todos los productos,
puede necesitar mantenimiento preventivo o reparaci6n de vez
en cuando. Es alli donde el Contrato maestro de protecci6n
puede ahorrarle dinero e inconvenientes.

El Contrato maestro de protecci6n tambien ayuda a prolongar la
vida de su nuevo producto. He aqui Io que se incluye en el

Contrato*:

v'

Piezas y mano de obra necesarios para ayudar a mantener
los productos funcionando correctamente bajo uso normal,

no s61o en caso de defectos. Nuestra cobertura va mucho
mas alia de la garantia del producto. No existen deducibles

ni fallas de funcionamiento que esten excluidas de la
cobertura -- protecci6n verdadera.

v'

Servicio experto a cargo de un personal de mas de 10.000
t_cnicos de servicio autorizados pot Sears, Io que significa
que su producto sera reparado por alguien en quien usted
puede confiar.

v' Llamadas de servicio ilimitado y servicio en todo el pals,

con la frecuencia que usted desee, cuando usted desee.

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro fallas o mas del producto en el
transcurso de doce meses.

v' Reemplazo del producto si su producto protegido no puede

ser reparado.

v' Revisi6n anual de mantenimiento preventivo a solicitud

suya - sin costo adicional.

v'

Ayuda rapida pot tel_fono - Io que nosotros Ilamamos Solucibn
rApida - apoyo por telefono a cargo de un representante de
Sears para todos los productos. Piense en nosotros como si
fueramos un "manual parlante para el propietario".

v' Proteccibn de sobrevoltaje contra daSos electricos debido a

fiuctuaciones de electricidad.

v'

Proteccibn por p_rdida de comida, por un valor anual de
$250, per cualquier perdida de comida que sea como
resultado de fallas mecanicas de cualquier refrigerador o
congelador cubierto bajo la garantfa.

v' Reembolso de la renta si la reparacidn de su producto

protegido tarda mas de Io prometido.

v' 10% de descuento sobre el precio comQn per el servicio de

reparaci6n que no este bajo protecci6n, asi como tambien las
piezas relacionadas con el mismo que se hayan instalado.

Una vez adquirido el Contrato, tan s61otiene que Ilamar para fijar
la visita de servicio tecnico. Usted puede Ilamar a cualquier hera,
de dia o de noche, o fijar una visita tecnica en Internet.

El Contrato maestro de protecci6n es una compra sin riesgo. Si
per algQn motive usted Io cancela durante el periodo de la
garantfa del producto, le proveeremos un reembolso total. O un
reembolso proporcional en cualquier momento posterior a la
expiraci6n del per[ode de la garantia, iAdquiera hoy su Contrato
maestro de protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional en EE.UU., Ilame al
1-800-827-6655.

*La cobertura en Canada varia en algunos artfculos. Para

obtener los detalles completos, Ilame a Sears Canada al

1-800-361-6665.

Servicio de Instalaci6n de Sears
Para la instalaci6n profesional de Sears de aparatos

electrodomesticos, abridores de puertas de garaje, calentadores
de agua y otros articulos principales del hogar, en los EE.UU. o

en Canada Ilame a 1-800-4-MY-HOME_L

28

GARANTJA DE LOS ELECTRODOMI STICOS Y LOS

PEDESTALES OPCIONALES KENMORE

GARANTIA LIMITADA DE UN AI_IO

Cuando este electrodomestico haya sido instalado, operado y
mantenido segt]n las instrucciones provistas con el producto, si
este electrodomestico falla por defectos de material o de mane
de obra dentro de un a_o a partir de la fecha de compra, Ilame al
1-800-4-MY-HOME ®para gestionar la reparacidn libre de cargo.

Si este electrodomestico es empleado para algt]n otro uso que
no sea el domestico familiar, esta garantfa s61o tiene vigencia por
90 dias a partir de la fecha de compra.

ESTA GARANT|A CUBRE SOLAMENTE LOS DEFECTOS DE
MATERIAL Y MANO DE OBRA. SEARS NO PAGARA POR LO

SIGUIENTE:

1. Los articulos no reutilizables que pueden gastarse por el uso

normal, incluyendo, pero sin limitaci6n, filtros, correas, focos
y bolsas.

2. Un tecnico de servicio para ense_arle al usuario c6mo
instalar, operar o mantener el producto adecuadamente.

3. Un tecnico de servicio para limpiar o mantener este
producto.

4. DaSos a este producto o fallas del mismo en caso de no set
instalado, operado o mantenido conforme a todas las
instrucciones provistas con el producto.

5. DaSos a este producto o fallas del mismo como resultado de
accidente, abuso, use indebido o un uso diferente de aquel
para el cual fue creado.

6. DaSos a este producto o fallas del mismo causados por el
uso de detergentes, limpiadores, productos quimicos o

utensilios diferentes de los recomendados en todas las
instrucciones provistas con el producto.

7. DaSos a piezas o sistemas o fallas de los mismos como
resultado de modificaciones no autorizadas que se hayan
efectuado en este producto.

EXCLUSION DE GARANTIAS IMPLICITAS; LIMITACION DE
RECURSOS

El t]nico y exclusivo recurso del cliente seg_n los t@minos de
esta garantia limitada sera el de reparar el producto segt]n se
estipula en la presente. Las garantfas implfcitas, incluyendo las
garantias de comerciabilidad o de capacidad para un prop6sito
particular, seran limitadas a un aSo o al periodo mas corto
permitido per ley. Sears no se hara responsable per daSos
incidentales o consecuentes. Algunos estados y provincias no
permiten la exclusi6n o limitaci6n de daSos incidentales o
consecuentes, o limitaciones acerca de cuanto debe durar una
garantia implicita de comerciabilidad o capacidad, de modo que
las limitaciones o exclusiones arriba mencionadas pueden no
aplicarse en su case.

Esta garantia se aplica s61o mientras este electrodomestico se
usa en los Estados Unidos y CanadA.

Esta garantia le otorga derechos legales especificos, yes posible
que usted tenga tambien otros derechos, los cuales varian de un

estado a otro.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el n_mero completo de
modelo y serie asi como la fecha de compra. Usted puede
encontrar esta informaci6n en la etiqueta con el nQmero de
modelo y de serie ubicada en el producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de
asistencia o servicio con prontitud siempre que Ilame a Sears
con respecto a su electrodomestico.

Nt_mero de modelo

Nt_mero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra
para referencia futura.

REGISTRO DE PRODUCTO DEL PEDESTAL

En el espacio a continuaci6n, anote el n_mero completo de
modelo y serie asi como la fecha de compra. Usted puede
encontrar esta informaci6n en la etiqueta con el nQmero de
modelo y de serie ubicada en el producto.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de
asistencia o servicio con prontitud siempre que Ilame a Sears
con respecto a su pedestal.

Nt_mero de modelo

Nt_merode serie
Fecha de compra
Guarde estas instrucciones y su comprobante de compra

para referencia futura.

29

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad=

Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a
usted y a los demas.
Este es el simbolo de advertencia de seguridad.

Todos los mensajes de seguridad iran a continuaci6n del s[mbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.

Si no eigue las instrucciones, usted puede morir o sufrir
una lesion grave.

Todos los mensajes de seguridad le dir_n el peligro potencial, le dir_n c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: Para reducir el riesgo de incendio, cheque electrico o lesiones a personas al usar su lavadora, siga las

precauciones basicas, incluyendo las siguientes:

m Lea todas las instrucciones antes de usar la

lavadora.

m No lave articulos que hayan side previamente

limpiados, lavados, remojados o humedecidos con
gasolina, solventes para lavar en seco, u otras

sustancias inflamables o explosivas ya que estas

emanan vapores que podrian encenderse o causar
una explosi6n.

m No agregue gasolina, solventes para lavar en seco,

u otras sustancias inflamables o explosivas al agua
de lavado. Estas sustancias emanan vapores que

podrian encenderse o causar una explosi6n.

m En ciertas condiciones, puede generarse gas

hidr6geno en un sistema de agua caliente que no se
haya usado per dos semanas o un perfodo mayor.

EL GAS HIDROGENO ES EXPLOSlVO. Si no se ha
usado el agua caliente durante dicho periodo, antes

de usar la lavadora, abra todos los grifos de agua

caliente y deje que corra el agua per varies minutes.

Esto liberara todo el gas hidr6geno que se haya
acumulado. Debido a la inflamabilidad de dicho gas,

no fume ni use una llama abierta durante este lapse.

m No permita que los niSos jueguen encima o dentro de la

lavadora. Es necesario una supervisi6n cuidadosa de los
niSos toda vez que se use la lavadora cerca de ellos.

m Antes de porter la lavadora fuera de servicio o desecharla,

qu_tele la puerta o la tapa=

m No introduzca las manes en la lavadora si el tambor, la

tina, o el agitador estan funcionando.

m No instale ni almacene esta lavadora donde pudiese estar

sometida a la intemperie.

m No trate de forzar los controles.
m No repare ni cambie pieza alguna de la lavadora ni intente

realizar tarea alguna de servicio tecnico, excepto cuando
asi se le indique especificamente en este manual o en
instrucciones de reparaci6n para el usuario publicadas,

que usted entienda y para cuya ejecuci6n cuente con la
habilidad necesaria.

m Para obtener informaci6n respecto a los requisitos de

conexi6n a tierra, refierase a los "Requisites Electricos".

GUARDE ESTAS INSTRUCCIONES

30

REQUISITOS DE INSTALACION

Re0na las herramientas y piezas necesarias antes de comenzar
la instalaci6n. Las piezas provistas con la lavadora estan en el

tambor de la lavadora.

Herramientas necesarias para la conexibn de las
mangueras de entrada del agua

• Alicates (que se abran a 1%6" [39,5 mm])

• Linterna (opcional)

Herramientas necesarias para la instalacibn

• Llaves de boca de 14 mm y 13 mm

• Nivel

• Bloque de madera

• Regla o cinta para medir

Piezas suministradas

Si tiene Necesitara adquirir
Una manguera de Juego de extensi6n para manguera de

desagQe muy corta 4 pies (1,2 m) Pieza n0mero 285863
Grifos del agua

fuera del alcance
de las mangueras

de Ilenado

Pedestal

Usted tiene la opci6n de comprar por separado pedestales de
alturas diferentes para esta lavadora. Puede seleccionar un
pedestal de 10" (25,4 cm) o 15,5" (39,4 cm). El pedestal se
agregara al peso total de la lavadora.

2 mangueras de Ilenado del agua mas
largas:

6 pies (1,8 m) Pieza nQmero 76314

10 pies (3,0 m) Pieza nQmero 350008

D

E

A. Molde de la manguera de

desagOe en forma de "U"

B. Mangueras de entrada (2)
C. Arandelas de las

mangueras de entrada (4)

Piezas alternativas

Las piezas aqu_ enumeradas se pueden adquirir en la tienda
Sears o en el Centro de Servicio Sears de su Iocalidad. Para

obtener mas informacidn, sirvase Ilamar al

1-800-4-MY-HOME ®(1-800-469-4663}.

Si tiene Necesitara adquirir

Un lavadero o tubo Sistema de bomba de sumidero (si no
vertical a una altura esta disponible aQn)
mayor de 96"
(2,4 m)

Una alcantarilla
suspendida

DesagQe por el
piso

Un tubo de desagQe estandar de 20 gal.
(76 L), 30" (76,2 cm) de altura o un
fregadero de uso general y una bomba
de sumidero (en venta en
establecimientos de plomeria locales)

Desviaci6n de sif6n, pieza
nt]mero 285834; manguera de desagee
adicional, pieza nt_mero 8318155; yjuego
de conectores, pieza nOmero 285835

D. Tapdn de orificio para

pemo de transporte (4)

E.Fleje rebordeado

Pedestal opcional

Para hacer su pedido, Ilame a la tienda local de Sears. Para
obtener mas informaci6n, sirvase Ilamar al 1-800-4-MY-HOME ®

(1-800-469-4663).

Alturapedestaldel Alturacon la aproximadalavadoraColor deNt_meromodelo1O" (25,4 cm) 46" (116,8 cm) Blanco 46822

15,5" (39,4 cm) 51,5" (130,8 cm) Blanco 57822

Juego para apilar

_,Esta usted planeando apilar la lavadora y secadora? Para hacer
eso, necesitara comprar un juego para apilar.

Para hacer su pedido, Ilame a la tienda local de Sears. Pida el

juego para apilar (Pieza nQmero 8572546). Para obtener mas

informaci6n, sirvase Ilamar al 1-800-4-MY-HOME ®
(1-800-489-4883}. Siga las instrucciones que se incluyen con el

juego. Vea "Requisitos de ubicaci6n".

31

La selecci6n de una ubicaci6n apropiada para su lavadora realza
el rendimiento y reduce al mfnimo el ruido y la posible "caminata"

de la lavadora.
Su lavadora se puede instalar debajo de un mostrador a la

medida, o en un s6tano, cuarto para lavar, cl6set o un lugar
empotrado. Vea "Sistema de desagQe".

Debera tenerse en cuenta tambien los requisitos para la
ubicaci6n de otro electrodomestico acompadante. La instalaci6n
correcta es su responsabilidad.

Usted necesitar_

• Un calentador de agua fijado para suministrar a la lavadora el
agua a 120°F (49°C).

Un contacto electrico con conexi6n a tierra ubicado a una
distancia de no mas de 6 pies (1,8 m) del lugar donde el

cable electrico esta fijado a la parte posterior de la lavadora.
Vea "Requisitos electricos".

Los grifos de agua caliente y de agua fr[a ubicados a una
distancia de 4 pies (1,2 m) de las valvulas de Ilenado del agua
caliente y fria y una presi6n de agua de 20-100 Ibs/pulg 2
(137,9-689,6 kPa).

Un piso nivelado con un declive maximo de 1" (2,5 cm)
debajo de la lavadora completa. No se recomienda instalar la
lavadora sobre superficies blandas del piso, tales como
alfombras o superficies con reverso de espuma.

• Un piso resistente y firme que soporte la lavadora con un
peso total (del agua y de la carga) de 400 libras (180 kg).

No ponga a funcionar su lavadora a temperaturas inferiores a
32°F (0°C). El agua que quede en la lavadora puede ocasionar
daSos a bajas temperaturas.

Espacio recomendado para la instalacibn a medida
debajo del mostrador

Las dimensiones que se ilustran son para el espacio
recomendado.

Instalacibn a medida debajo del mostrador - $61o para la
lavadora

37" mir_.

(93,9 cm}

_"-_,, 27"--._ !"

(2,5era) (68,6era) (2,5cm)

Espacio recomendado para la instalacibn en un lugar
empotrado o en un clbset, con o sin pedestal

Las dimensiones que se ilustran son para el espacio
recomendado.

Instalaci6n en zona empotrada o en un cl6set

441,,,,o,x.

48pulg?*_
(310cm2)

Espacios libres para la instalacibn

• El lugar debe ser Io suficientemente grande para permitir que
la puerta de la lavadora se abra completamente.

• Debe considerarse espacio adicional para facilitar la
instalaci6n y el servicio tecnico. La puerta se abre a mas de
90° y no es reversible.

• Se podrfan necesitar espacios libres adicionales para las
molduras de la pared, de la puerta y del piso.

• Se recomienda un espacio adicional de 1" (2,5 cm) en todos
los lados de la lavadora para reducir la transferencia de ruido.

• Tambien se debe considerar espacio adicional para otro
electrodomestico que le acompa_e.

Dimensiones de la lavadora

•-_1 _" t_- 30,/2"÷1 4"

(2,5cm} (77,5cm} (10,2era)

24 pulg.2*-

(!55 cm2)

It 3"

(7,6cm}

+

A

A. Vista lateral - cldset o lugar confinado
B. Puerta de cldset con orificios de ventilacidn

*Aberturas de aire minimas de la parte superior e inferior para la

puerta del cldset.

Instalaci6n en un cl6set o lugar empotrado - Lavadora sobre
un pedestal

r' -_1 I_ i 27" _ I_-- r' -_ _"I_- _0,/2"-_1 _"t_-

(2,5cm) (68,6cm) (2,5cm) (2,5¢m) (77,5cm) (!0,2cm)

A B

La puerta no es reversible.

32

A. Lugar empotrado
B. Vista lateral - cldset o lugar conflnado

Espacio recomendado para la instalacibn en un lugar
empotrado o en un clbset, con lavadora y secadora
apiladas

Las dimensiones que se ilustran son para el espacio
recomendado.

48puig?*

(3!0 cm 2)

±

±

3" (7_6 Cm}

T

o

3"(7,5cm)

24pulg.2*
(!55 cm_)

12" (_ era}

_ _ 1" (2,5 cm}

Se puede instalar la lavadora utilizando el sistema de desagQe
por tubo vertical (en el piso o en la pared), el sistema de desagOe
por el lavadero, o el sistema de desagQe per el piso. Seleccione
el metodo de instalaciTn de la manguera de desagOe que usted
necesite. Vea "Piezas y herramientas".

Sistema de desag_ie por tubo vertical - en la pared o en el

piso (vistas A y B)

El desagQe por tube vertical necesita un tube vertical con un
diametro minimo de 2" (5 cm). La capacidad minima de desagOe
no puede ser menor de 17 gal. (64 L) por minute.

La parte superior del tubo vertical debe tener una altura minima
de 30" (76,2 cm) y maxima de 96" (2,4 m) desde la parte inferior

de la lavadora.

30" mfn.

(76,2 cm)

72"

(182,9 cm)

1

5V4"**--_

1&3cm

(2,5cm)

_- 27" -_ _- 1"***

68,6 cm _(2,5 cm)

*Aberturas de aire minimas de la parte superior e inferior para la

puerta del cl6set.

**El codo externo de ventilaci6n requiere espacio adicional.

***La pared, puerta y molduras del piso pueden requerir espacios

adicionales.

Espacio recomendado para la instalacibn en un armario

Las dimensiones que se ilustran son para el espacio
recomendado.

Para la instalaci6n en un armario, con una puerta, se
requieren aberturas de ventilaci6n minimas en la parte
superior.

7"(17,8cm) 7"(17,8cm)

A

Sistema de desagiie por el lavadero (vista C)
El lavadero necesita una capacidad minima de 20 gal. (76 L). La

parte superior del lavadero debe estar a una altura minima de 30"
(76,2 cm) del piso.

Sistema de desag_ie por el piso (vista D)
El sistema de desagQe per el piso necesita una desviaci6n del

sifTn que puede adquirirse per separado. Vea "Piezas y
herramientas".

La desviaci6n del sifTn debe estar a una distancia minima de 28"
(71 cm) de la parte inferior de la lavadora. Se pueden necesitar

mangueras adicionales.

C D

4" 31Y£ 1" 1" 27" 1"

(10,2cm) (80cm) (2,5cm) (2,5cm) (68,6cm) (2,5cm)

,(22,9 cm)

33

PeHgro de Choque Emectrico

Conecte a un contacto de pared de cone×i6n a tierra de
3 terminames,

No quite materminal de cone×i6n a tierrao
No use un adaptadoro

No use un cabme emectr}co de e×tensi6no
No seguir estas instrucciones puede ocasionar

mamuerte, incend}o o choque electricoo

Se necesita un suministro electrico de 120 voltios,
60 hertzios, CA solamente, de 15 6 20 amperios y protegido

con fusible. Se recomienda un fusible retardador o un
cortacircuitos. Asimismo se recomienda el uso de un circuito

independiente que preste servicio Onicamente a este aparato.
Esta lavadora viene equipada con un cable electrico dotado

de un enchufe de 3 terminales con conexi6n atierra.
Para reducir al mfnimo el peligro de posibles choques

electricos, el cable debe ser enchufado en un contacto
apropiado de pared de 3 terminales, conectado atierra de
acuerdo con los c6digos y normas locales. Si no hay
disponible una salida equivalente, es responsabilidad y
obligaci6n personal del cliente de tenet un contacto
apropiado con conexi6n a tierra instalado per un electricista

calificado.
Si los c6digos Io permiten y se emplea un alambre de

conexi6n a tierra separado, es recomendable que un
electricista calificado determine si la trayectoria de conexi6n

a tierra es adecuada.

• No conecte a tierra a un tubo de gas.

Si no esta seguro de que la conexi6n a tierra de la lavadora
sea la adecuada, verifiquela con un electricista competente.

No tenga un fusible en el circuito neutro o de conexi6n a
tierra.

INSTRUCCIONES PARA LA CONEXI6N

A TIEFIRA

Para una lavadora conectada a tierra con cabme

el_ctrico:

Esta lavadora debe conectarse a tierra. En case de

funcionamiento defectuoso o averia, Ia conexi6n a tierra

reducira ei riesgo de choque eI_ctrico al proporcionar una

v[a de menor resistencia para la corriente electrica. Esta

lavadora viene equipada con un cable electrico que tiene un

conductor de conexi6n a tierra deJequipo y un enchufe con
conexi6n a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya side debJdamente

instalado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENOIA: La conexi6n incorrecta de Ia terminal

de conexi6n a tierra deI equipo puede ocasionar un riesgo
de cheque electrico. Consulte con un eIectdcista o tecnico

en reparaciones calificado si tiene duda alguna en cuanto a

la conexi6n a tierra correcta del electrodomestico.
No modifique el enchufe provisto con e! electrodomestico. Si

este no encaja en et contacto de pared, pida a un
electricista caIificado que Je Jnstale un contacto de pared

apropiado.

Para una lavadora con contacto electrico permanente:
Esta lavadora debe conectarse a un metal puesta a tierra,

un sistema con cabIeado permanente a tierra o conectarse

a un equJpo cuyo suminJstro incluya una terminal de tierra.

34

INSTRUCCIONES DE INSTALACION

ii!!!!!!i!iiiiiiiiiil_i_i!iii_%!i;iOiiii_;iiii__i_i:::iii,i!i!!:_iiSiiii:i!,i!_::;S!ii_ii!!!_li%!_iii:i:_,i_!i!!!!_¸'iii_!iii_i!i!!ii:i_ii:_S!i:%::_ilili:!,!!!!::!_

Pe_igre de Peso E×cesivo

Use des o mas personas para mover e insta]ar
la _avadora,

No seguir esta instrucci6n puede ocasionar una _esi6n
en la espalda u otto tipo de lesioneso

IMPORTANTE: Coloque la lavadora de mode que la parte
posterior de la misma este aproximadamente a 3 pies (90 cm) de

distancia de su ubicaci6n final,
Hay 4 pernos azules en el panel posterior de la lavadora que

sostienen el sistema de suspensi6n durante el transporte. Estos
pernos tambien retienen el cable de suministro de energia dentro
de la lavadora hasta que se quiten los pernos.

Inserte nuevas arandelas planas (suministradas) en cada extreme
de las mangueras de entrada. Asiente firmemente las arandelas
en los acoplamientos.

A B

A. A coplam ien to
B. Arandela

Conecte las mangueras de entrada a los grifos de agua

AsegQrese de que el tambor de la lavadora este vacio.

1. Sujete una manguera al grifo de agua caliente. Atornille el
acoplamiento con la mane hasta que se asiente en la

arandela.

2. Sujete una manguera al grifo de agua fria. Atornille el
acoplamiento con la mane hasta que se asiente en la

arandela.

3. Usando los alicates, apriete los acoplamientos dos tercios de
vuelta adicional.

1. Utilice una Ilave de tuercas de 13 mm para aflojar cada uno
de los pernos.

2. Una vez que el perno este flojo, muevalo hacia el centre del
orificio y jalelo hacia fuera per complete, incluyendo el
espaciador de plastico que cubre el perno.

3. Una vez que se hayan quitado los 4 pernos, descarte los
pernos y los espaciadores. Luego retire el cable de
suministro de energia per la abertura del panel trasero y
cierre el orificio con la tapa adjunta.

4. Cierre los orificios de los pernos con los 4 tapones para
orificios de pernos de transporte,

NOTA: Llame a su centre de servicio mas cercano si la lavadora
se va a transportar unos dias mas tarde. Para prevenir dados

estructurales y de suspensi6n, su maquina debe estar
debidamente preparada para ser nuevamente ubicada per un

tecnico certificado,

NOTA: No apriete demasiado ni use cinta o selladores en la
valvula. Se pueden daSar las valvulas.

Despeje las lineas de agua

• Deje correr el agua per los grifos y las mangueras de entrada
en un lavadero, tube de desag(Je o cubeta para eliminar las
particulas que se encuentran en las tuber[as del agua, las
cuales podrian obstruir los filtros de la valvula de entrada.

Verifique la temperatura del agua para asegurarse de que la
manguera de agua caliente este conectada al grifo de agua
caliente y que la manguera de agua fr[a este conectada al
grifo de agua fria.

35

Conecte las mangueras de entrada a la lavadora

©

DesagLie de la tina de lavadero o desagiie de tubo vertical

Conecte el molde de la manguera de desag(Je a la manguera de
desagQe corrugada.

H.Entrada deagua caliente
C.Entrada de agua frfa

1. Fije la manguera de agua caliente a la valvula de entrada de
agua caliente (H) de la lavadora. Atornille el acoplamiento con

la mano hasta que se asiente en la arandela,

2. Fije la manguera de agua frfa al grifo de agua fria (C) de la
lavadora, Atornille el acoplamiento con la mano hasta que se

asiente en la arandela.

3. Usando los alicates, apriete los acoplamientos dos tercios de
vuelta adicional,

NOTA: No apriete demasiado, Se pueden daSar los
acoplamientos,

4,

Abra por completo los grifos del agua y revise si hay fugas.
NOTA: Reemplace las mangueras de entrada despues de

5 a_os de uso para reducir el riesgo de que fallen. Para
consulta en el futuro, anote en las mangueras la fecha de
instalaci6n o la fecha de reposici6n de las mismas.

Inspeccione peri6dicamente y reemplace las mangueras si
aparecen bultos, arrugas, cortaduras, desgaste o filtraciones
de agua,

El tendido apropiado de la manguera de desagQe protege sus
pisos contra da_os ocasionados por filtraciones de agua. Lea y
siga estas instrucciones.

Retire la manguera de desagiie de la lavadora

Jale suavemente la manguera de desag(}e corrugada para
sacarla de los sujetadores de embalaje.

A B

A. Encaje cualquiera de los extremos del molde a la

manguera de desagOe en el lugar donde comienza
el corrugado.

B. Doble la manguera de desagOe sobre el molde y

tr#bela en su lugat:

Para evitar que el agua de desagiJe vuelva a su lavadora:

• No enderece la manguera de desag(Je, y no fuerce el exceso
de la manguera de desagQe dentro del tubo vertical, La
manguera debe quedar asegurada pero Io suficientemente
floja que permita un espacio para el aire.

• No tienda el exceso de la manguera en el fondo de la tina del
lavadero,

Desagiie por el piso

Quizas necesite piezas adicionales. Vea DesagQe por el piso en
"Piezas y herramientas",

1,

Coloque el cable electrico encima de la lavadora.

2.

Mueva la lavadora a su ubicaci6n final.

3.

Ubique la manguera de desagQe en la tina del fregadero o
tubo vertical, como se muestra. Vea las ilustraciones A y B.

36

C

4. Si los grifos de suministro de la lavadora y el tubo vertical de
desagQe estan empotrados, ponga el extremo en forma de
gancho de la manguera de desag0e en el tubo vertical, como

se muestra. Vea la ilustraci6n C.

NOTAS:

• No fuerce el exceso de la manguera de desag(_e dentro de la
parte posterior de la lavadora.

• Para evitar el sifonaje de agua, no selle la manguera de
desagQe en el tubo vertical,

ii'_'_iiiiiiiiiV_i!!!:_!iii_iiii:!iOiii_il;_l_1(E::i_,iii!';::_¸!i_!ii_il_%l_ili!!_=i]_iiiOI_ii!!!i

La nivelaci6n apropiada y el trabar las patas de su lavadora
evitan el ruido y la vibraci6n excesivos.

1. Verifique que las cuatro contratuercas de la lavadora est_n
apretadas con firmeza contra el gabinete de la lavadora,

usando una lave de boca de 14 mm.

2. Coloque la lavadora en su ubicaci6n final y verifique la
nivelaci6n de la misma. La lavadora no debera moverse del

frente hacia atras, de lado a lado o diagonalmente cuando se
la empuje sobre sus bordes superiores. AsegQrese de que las
cuatro patas esten estables y descansando sobre el suelo.

3. Si la lavadora no esta nivelada, muevala ligeramente hacia
afuera antes de inclinarla hacia atras. Primero apuntale la
parte frontal con un bloque de madera, afloje las
contratuercas y regule las patas segQn sea necesario;
despues apuntale la parte de atras y regule las patas segQn
sea necesario. Repita los pasos 1 a 3 hasta que la lavadora
quede nivelada.

IMPORTANTE: Se deben ajustar las cuatro patas. Si no se
aprietan las contratuercas contra el gabinete de la lavadora, la
misma podrfa vibrar.

1. Revise los requisitos electricos. AsegQrese de contar con la
fuente de electricidad correcta y el metodo recomendado de
conexi6n a tierra. Vea "Requisitos electricos".

2. Revise para cerciorarse de que todas las piezas esten
instaladas. Si hay alguna pieza extra, vuelva a revisar todos
los pasos para vet cual se omiti6.

3. Verifique si tiene todas las herramientas.

4. Deshagase de todos los materiales de embalaje o reciclelos.

5. Cerci6rese de que los grifos del agua esten abiertos.

6. Verifique si hay fugas alrededor de los grifos y de las
mangueras de entrada.

Peligro de Cheque Electrico

Conecte a un contacto de pared de conexi6n a tierra de
3 terminaleeo

No quite la terminal de cone×iSn a tierra.
No use un adaptador.

No use un cable electrico de e×tensidno
No seguir eetas inetrucciones puede ocasionar

la muerte, incendio o choque electricoo

7,

Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.

8.

Lea "Uso de la lavadora'.

9.

Para probar la lavadora y limpiarla, mida _/_de la cantidad
recomendada por el fabricante de detergente de alto
rendimiento "HE" para una carga de tama_o mediano. Vierta
el detergente en el dep6sito del detergente. Seleccione
Normal/Informal (NORMAL/CASUAL) y luego seleccione
Inicio (START.) Deje que la lavadora funcione durante el ciclo
completo.

Use solamente un detergente de alto rendimiento (HE).

37

CARACTERiSTICAS Y BENEFIClOS

Su nueva lavadora de carga frontal de alto rendimiento fue
dise_ada para conservar los recursos y reducir las facturas de
agua y electricidad. La lavadora ha sido diser_ada para
determinar cual es la cantidad de agua necesaria para el mejor
funcionamiento, y proveerla. El tiempo de funcionamiento puede
set mayor para este nuevo sistema que para una lavadora

convencional.

Controles electr6nicos
Los controles electr6nicos flexibles son faciles de usar tanto sea

usted principiante o experto.

Nivel autom_tico del agua
AI ajustarse al tama_o de la carga, esta caracteristica permite a la

lavadora usar la cantidad minima de agua que necesita para
lavar y enjuagar la ropa. Con un bajo nivel de agua, usted podra
obtener los mismos resultados con cantidades mas pequeSas de
productos de lavanderfa. AI usarse solamente la cantidad de
agua requerida, la lavadora tambien ahorra energ[a. Podra
obtener los mismos resultados en el lavado para cargas de
tamar_o peque_o y grande.

Cargas m_s voluminosas
Debido a que no tiene agitador, usted puede lavar artfculos mas

voluminosos y mas grandes, como una bolsa de dormir de
tamar_o promedio.Tambien puede lavar mas prendas a la vez, Io
que significa menor cantidad de lavados. Usted puede lavar una
almohada o un oso de peluche grande.

Sistema de suspensibn

Para reducir los problemas de la "caminata" y el "desequilibrio"
de la lavadora, su nueva lavadora cuenta con:

• 2 resortes para aislar la vibraci6n

• 4 amortiguadores en la base de la lavadora para mlnimizar el
movimiento.

Tambor de acero inoxidable

El tambor de acero inoxidable elimina la corrosion y permite
velocidades mas altas de exprimido, Iogrando mayor extracci6n
del agua, que a su vez reduce el tiempo de secado.

Velocidades de exprimido

Esta lavadora selecciona automaticamente la velocidad de
exprimido segQn el ciclo seleccionado. Sin embargo, se puede

modificar este ajuste de fabrica. Esta lavadora ofrece hasta tres
opciones distintas de velocidad de exprimido.

Agregado de prendas

Esta opci6n esta disponible en todos los ciclos de lavado,
excepto en los de enjuague y exprimido (Rinse & Spin), desagQe
y exprimido (Drain & Spin), y Limpiar la lavadora (Clean Washer).
Cuando esta opci6n este disponible al comienzo del ciclo, la luz
de estado de agregar prendas (Add A Garment) se iluminara
durante los primeros 7 minutos. Esta lavadora permite que
durante un periodo de 7 minutos se puedan agregar otras
prendas a una carga.

Equilibrio din&mico

Un sistema preciso de equilibrio que permite a la lavadora
alcanzar altas velocidades de exprimido. La lavadora exprime
mas rapido de manera que las prendas que salen de la misma
esten menos hQmedas que las de las maquinas tradicionales de
carga superior. Ademas, si el Sistema de equilibrio dinamico
detecta las cargas desequilibradas durante el exprimido,
redistribuye las prendas para que queden uniformemente
equilibradas.

Depbsito con sistema ventajoso para el detergente

Los tres compartimientos en el dep6sito permiten cargar todos
los productos para el lavado antes de poner la lavadora en
marcha. Los productos seran agregados dentro del lavado en el
tiempo 6ptimo para una limpieza de alto rendimiento. El sistema
ventajoso para el detergente incluye el sistema de liberaci6n de
blanqueador. El detergente se agrega en el comienzo del ciclo, y
el blanqueador se agrega despues de que las enzimas hayan
tenido la posibilidad de hacer su limpieza. El suavizante de telas
se dispensa automaticamente en el ciclo de enjuague o en el
segundo enjuague (2ND RINSE), si se ha seleccionado. Se puede
remover facilmente la bandeja del Dep6sito con sistema
ventajoso para el detergente para su limpieza.

Motor adaptable a velocidad variable

El motor se adapta al tama_o de la carga de ropa y al ciclo
seleccionado, para proporcionar las condiciones 6ptimas de
limpieza, enjuague y escurrido. El motor puede proporcionar
velocidades lentas para articulos delicados, yes Io
suficientemente poderoso como para escurrir una carga
promedio de ropa en un exprimido a alta velocidad.

38

Use solamente un detergente de alto rendimiento (HE).

USO DE LA LAVADORA

STATUS

Add a Garment O

Prewash / Wash 9

Rinse _ Heavy Duty

Spin

Clothes Clean 0 Whitest Whites Rinse/Drain

Controls Locked Clean

Door Locked _s _b_C_,ON_

Power MODIFIERS & OPTIONS

|

Delicate

?

Washer

Peligro de Incendio

Nunca coloque en la lavadora articuBos que esten
humedecidos con gasomina o cuaiquier otto
hquido inflamabme°

Ninguna lavadora puede eliminar compmetamente

emaceite°

No seque ningun art_cumoque haya tenido atguna vez

cualquier fipo de aceite (incluyendo aceites de cocina)°

No seguir estas instrucciones puede ocasionar
mamuerte, expiosi6n o incendio.

ADVERTENCIA: A fin de reducir el fiesgo de incendio, de
choque electrico o de dahos personales, lea las

INSTRUCCIONES IMPORTANTES DE SEGURIDAD antes de
operar este aparato.

La siguiente es una guia para el empleo de su lavadora. ConsuRe
las secciones especfficas de este manual para obtener

informaci6n detallada.
No almacene productos de lavandefia encima de esta lavadora.

La vibraci6n es normal durante el funcionamiento.

Use solamente detergentes de alto rendimiento. El paquete para
este tipo de detergente incluye la indicaci6n "HE" o "Alto
Rendimiento". Este sistema de lavado, junto con menDs agua,
creara demasiada espuma con un detergente comQn que no sea
de alto rendimiento (HE). El uso de un detergente comQn
probablemente derive en errores de la lavadora, tiempos de
lavado mas prolongados y menor rendimiento de enjuague.
Tambien puede ocasionar fallas en los componentes y moho
evidente. Los detergentes de alto rendimiento HE estan hechos
para producir la cantidad adecuada de espuma para el mejor
rendimiento. Siga las instrucciones del fabricante para
determinar la cantidad de detergente que debe usar.

Primer ciclo de lavado sin ropa

Antes de lavar la ropa por primera vez, elija el ciclo Normal/

Use solamente un detergente de alto rendimiento (HE).

Informal (Normal/Casual) y p6ngalo a funcionar sin ropa, si esto
no se ha completado durante el paso final de la instalaci6n. Use
solamente un detergente de alto rendimiento (HE). Use V_de la
cantidad recomendada por el fabricante para una carga de
tamaho mediano. Este ciclo inicial sirve para asegurar la limpieza
del interior de la lavadora antes de lavar la ropa.

39

Para todos los ciclos de lavado

1.

Para cargar la lavadora
Abra la puerta de la lavadora jalando la manija. Separe la

ropa por color y tipo de tel& Coloque una carga de ropa
separada en la lavadora. No sobrecargue la lavadora. El

sobrecargar la lavadora puede causar una limpieza
insatisfactoria.

• La lavadora puede Ilenarse por completo, pero sin

apretujar la ropa. La puerta de la lavadora debe cerrarse
con facilidad.

• Mezcle articulos grandes con articulos pequeSos. Evite

lavar de a un solo artfculo. Coloque la carga
uniformemente.

Lave los articulos pequer_os, tales como calcetines de
nidos, en bolsas de malla para prendas. Se recomienda
usar mas de una bolsa para prendas y que cada una de

elias se Ilene con la misma cantidad de material.

• AI sacar las prendas de la lavadora, de vez en cuando
revise si no han quedado pequer_os articulos debajo del

sello/fuelle de color gris que esta al frente de latina.

2.

Cierre la puerta de la lavadora empujandola con firmeza
hasta que escuche el chasquido de la traba. La puerta de la
lavadora permanecera con seguro durante el ciclo de lavado.

NOTA: AI cabo de cualquier ciclo de lavado, se debe abrir la
puerta y luego cerrarla para que pueda iniciar un nuevo ciclo.
La puerta puede abrirse Qnicamente si se ha seleccionado
parada (STOP), mientras la luz de agregado de prendas (ADD
A GARMENT) esta encendida o si se ha anulado el ciclo. Vea
"Para anular un ciclo" en la secci6n "Cambio de ciclos,
opciones y modificadores".

3=

Abra la gaveta de dep6sito y agregue los productos de
lavander[a en los compartimientos de detergente,
blanqueador, o suavizante de telas. Cierre la gaveta
lentamente para evitar derrames. Vea "Uso del dep6sito".

NOTA: Use solamente detergentes de alto rendimiento (HE).

4. Encienda la lavadora seleccionando encendido (POWER).
Seleccione uno de los ciclos girando el selector de ciclos. La

luz indicadora del ciclo seleccionado se iluminar& AI
seleccionar un ciclo de lavado, los modificadores y opciones,

temperatura del agua y velocidad de exprimido prefijados
para el ciclo seleccionado se encenderan. Los ajustes
prefijados proporcionan el cuidado recomendado de las telas

en el ciclo seleccionado. Vea "Ciclos".

5. Seleccione las opciones (OPTIONS) deseadas. No todas las
opciones estan disponibles con todos los ciclos. Vea
"Opciones".

6. Seleccione los modificadores (MODIFIERS) deseados. No
todos los modificadores estan disponibles con todos los
ciclos y opciones. Vea "Modificadores'.

7. Si Io desea, seleccione la seSal de ciclo (CYCLE SIGNAL).
Esta seSal es Qtil cuando tiene que lavar articulos que deben
quitarse de la lavadora tan pronto esta se detenga. Presione
CYCLE SIGNAL una vez para encenderla. La luz indicadora
se encender& Presi6nela nuevamente para apagarla.

8=

Para comenzar el ciclo de lavado de inmediato
Seleccione y sostenga Inicio (START) (durante 1 segundo

aproximadamente).

• Si no selecciona Inicio (START) dentro de 5 minutos de
haber elegido el ciclo, la lavadora se apaga

automaticamente.

• AI cabo del ciclo de lavado, la luz de estado de ropa
limpia (CLOTHES CLEAN) se ilumina, la puerta se
destraba y se puede descargar la lavadora. La lavadora
se apaga automaticamente 5 minutos despues que el
ciclo se complete y se apague la luz de ropa limpia
(CLOTHES CLEAN). Para apagar la lavadora
manualmente al cabo de un ciclo de lavado, seleccione
parada (STOP) una vez.

g=

Para el inicio diferido del ciclo de lavado
Seleccione inicio diferido (DELAY START) hasta que el tiempo

diferido deseado (en horas) aparezca en la pantalla de
Tiempo aproximado restante (Estimated Time Remaining).
Seleccione Inicio (START). La cuenta regresiva del ciclo de
lavado aparecera en la pantalla.

IMPORTANTE: AI diferir un ciclo, use s61o detergentes en
polvo en el compartimiento para el lavado principal, ya que
los detergentes liquidos se pueden filtrar fuera del
compartimiento durante el ciclo Diferido antes de que

comience el ciclo.

Su nueva lavadora tiene una gaveta de dep6sito con tres
compartimientos separados para sus productos de lavander[a -
uno es para el detergente, otro es para el blanqueador I[quido
con cloro y el otro es para el suavizante liquido de telas. Los
productos de lavanderia se diluyen y se distribuyen
automaticamente en el momento oportuno durante el ciclo de
lavado, sin que usted tenga que regresar en el transcurso del
ciclo de lavado para agregarlos.

Es normal que quede un poco de agua en los dep6sitos al
termino del ciclo de lavado.

No ponga productos de lavander[a directamente en la tina de
lavado. Siempre use los dep6sitos apropiados al agregar
productos de lavanderfa.

Seleccibn del detergente adecuado

Use solamente detergentes de alto rendimiento. El paquete para
este tipo de detergente incluye la indicaci6n "HE" o "Alto
Rendimiento". Este sistema de lavado, junto con menos agua,
creara demasiada espuma con un detergente comQn que no sea
de alto rendimiento (HE). El uso de un detergente comQn
probablemente derive en errores de la lavadora, tiempos de
lavado mas prolongados y menor rendimiento de enjuague.
Tambien puede ocasionar fallas en los componentes y moho
evidente. Los detergentes de alto rendimiento HE estan hechos
para producir la cantidad adecuada de espuma para el mejor
rendimiento. Siga las instrucciones del fabricante para determinar
la cantidad de detergente que debe usar.

4O

Usesolamente un detergente de alto rendimiento (HE).

Para Ilenar los compartimientos del depbsito

1. Jale la gaveta del dep6sito.

2. Agregue el producto de lavanderia deseado en el
compartimiento apropiado.

3. Empuje la gaveta del depdsito despacio y completamente
hacia adentro (para evitar derrames).

A

Depdsito

A. Palanca de desenganche del depdsito
B. Compartimiento del detergente para el

lavado principal

C. Compartimiento del blanqueador

Ifquido con cloro

D. Compartimiento del suavizante de telas

Compartimiento del detergente para el lavado principal

(Letra Ben la ilustraci6n del dep6sito)
Agregue detergente liquido o en polvo de alto rendimiento (HE)

en este compartimiento para su ciclo de lavado principal.

• El blanqueador no decolorante en polvo puede agregarse al
compartimiento de lavado principal junto con el detergente
en polvo.

• Use el dispositivo para medir que viene con el detergente. No
agregue mas de la cantidad recomendada por el fabricante.

NOTA: El Ilenar en exceso podria causar una condici6n de
espuma excesiva.

Compartimiento del blanqueador con cloro

(Letra C en la ilustraci6n del dep6sito)
Agregue NO MAS DE ¾ de taza (160 mL) del blanqueador Ifquido

con cloro en este compartimiento. El blanqueador se diluira y
distribuira automaticamente en el mejor momento durante el
primer enjuague despues del ciclo de lavado. Este
compartimiento no puede diluir blanqueador en polvo.

• Use solamente blanqueador liquido con cloro en este
dep6sito. No use este dep6sito para agregar blanqueador en
polvo con cloro o cualquier tipo de blanqueador no
decolorante a su carga de lavado.

• Siempre mida el blanqueador Ifquido con cloro. Use una taza
medidora con pico vertedor; no Io haga al calculo. Siga las
instrucciones del fabricante para un uso seguro.

• No Ilene encima del nivel maximo "MAX".
NOTA: El sobrellenado puede ocasionar da_os en las

prendas.

Compartimiento del suavizante de telas

(Letra Den la ilustraci6n del dep6sito)
Agregue 1/4de taza (60 mL) del suavizante Ifquido de telas en este

compartimiento. El suavizante Ifquido de telas se dispensara
automaticamente en el enjuague final o en el segundo enjuague
(2ND RINSE), si se ha seleccionado.

• No Ilene encima del nivel maximo "MAX".

1. Para detener la lavadora en cualquier momento, seleccione
parada (STOP).

2. Para reanudar el ciclo, seleccione y sostenga Inicio (START)
(durante 1 segundo aproximadamente).

No todas las Opciones y Modificadores estan disponibles con
todos los ciclos.

Los Ciclos, Opciones y Modificadores se pueden cambiar en
cualquier momento antes de seleccionar Inicio (START).

Para detener un ciclo y seleccionar uno nuevo

1. Presione Parada (STOP) una vez.

2. Seleccione el ciclo deseado.

3. Seleccione las opciones (OPTIONS) y modificadores
(MODIFIERS) deseados.

4. Seleccione y sostenga Inicio (START) (durante 1 segundo
aproximadamente) para reanudar la marcha de la lavadora al

inicio de un nuevo ciclo.

Para anular un ciclo

1. Presione Parada (STOP) dos veces.

2. La lavadora se apaga, la puerta se destraba y se puede sacar
la ropa.

NOTA: Si el nivel del agua o la temperatura estan demasiado
altos, la lavadora desaguara automaticamente antes de que la
puerta se destrabe.

Para cambiar Opciones o Modificadores despu_s de
que haya comenzado el ciclo

1. Seleccione STOR

2. Seleccione las OPCIONES o MODIFICADORES deseados. Si
la opci6n o modificador no esta disponible, la maquina

sonata.

3. Seleccione y sostenga START (durante 1 segundo
aproximadamente) para continuar el ciclo.

Para escurrir la lavadora manualmente

1. Seleccione STOR

2. Seleccione Enjuague/Desag0e y Exprimido (RINSE/DRAIN &
SPIN).

3. Presione el bot6n de segundo enjuague (2ND RINSE) para
borrar la selecci6n de la opci6n de segundo enjuague.

4. Seleccione y sostenga START (durante un segundo
aproximadamente) para comenzar el desag0e.

5. AI cabo del exprimido, la puerta se destraba. Se puede
descargar la lavadora.

41

ii=;U/O@S¸,_:i:::i!iii@@S:!/Zii_:!i!;!i_,_iiiiiiiiO

Estas luces muestran en que porci6n del ciclo esta funcionando
la lavadora. Tambien indican cuando puede agregar un articulo
en el ciclo de lavado y cuando los controles estan bloqueados.

Add a Garment O

Prewash / Wash

Rinse

Spin

Clothes Clean O

Controls Locked ;ill

Door Locked @

Agregado de articulos (Add a Garment)

Usted puede agregar articulos en la lavadora despues de que el
ciclo haya empezado, si la luz de estado ADD A GARMENT
(Agregado de prendas) esta encendida. Todos los ciclos tienen
esta caracteristica, excepto enjuague/exprimido (Rinse/Spin),
desagQe/exprimido (Drain/Spin), y Limpiar la lavadora (Clean
Washer).

Para agregar articulos

1. Seleccione Parada (STOP). La puerta de la lavadora se
destraba y se puede afiadir articulos.

2. Para continuar el ciclo, cierre la puerta y seleccione y
sostenga Inicio (START) (durante 1 segundo

aproximadamente).

NOTA: Para agregar prendas despues de que se haya terminado
el periodo de agregar prendas (ADD A GARMENT), debera anular

el ciclo de la lavadora, agregar las prendas y comenzar un nuevo
ciclo de lavado.

Ropa limpia

La luz de ropa limpia se enciende cuando el ciclo se ha
terminado. La luz permanecera encendida hasta que se abra la
puerta.

Cbmo bloquear los controles

El Bloqueo de controles (Controls Locked) evita el uso accidental
de la lavadora. Tambien puede usar la funcidn de bloqueo de
controles para evitar cambios accidentales del ciclo o de
opciones durante un ciclo. Cuando Bloqueo de controles
(CONTROLS LOCKED) esta encendido, ningQn bot6n podra
usarse con excepcidn de parada (STOP) y encendido (POWER).
Usted puede bloquear los controles mientras la lavadora se

encuentre en funcionamiento.

Para bloquear los controles

Seleccione y sostenga la serial de ciclo (CYCLE SIGNAL) durante
3 segundos.

Tiempo estimado restante (Estimated Time Remaining)

Los tiempos del ciclo varian automaticamente segQn la presi6n
de agua, temperatura del agua, detergente y carga de ropa. El
tiempo del ciclo se alargara si hay demasiada espuma o si la
carga no esta balanceada. La rutina de espuma quita la espuma
excedente y asegura el enjuague apropiado de sus prendas. Las
opciones que usted seleccion6 tambien afectaran los tiempos
del ciclo que se muestran en la tabla de los Ajustes prefijados de
ciclos. En condiciones extremas, el tiempo estimado restante
puede cambiar hasta en 30 minutos.

Bloqueo de la puerta (Door Locked)

Cuando la luz de estado se enciende, la puerta esta bloqueada.

Ciclos de lavado

Elija los ciclos de lavado girando la perilla del selector de ciclos
hacia el ciclo deseado. La luz indicadora del ciclo seleccionado

se iluminar& Cada ciclo fue disefiado para distintos tipos de tela
y niveles de suciedad.

ExpressWash Delicate

Normal/ Casual

HeavyDuty

Whitest Whites Rinse/Drain

_ln

Clean
Washer

USE_LEACHONLY

Cada ciclo tiene un tiempo de ciclo, temperatura de lavado/
enjuague (WASH/RINSE TEMP), velocidad de exprimido
(SPIN SPEED) prefijados y puede tener opciones y
modificadores prefijados. Los ajustes prefijados
proporcionan el cuidado recomendado de las telas en el ciclo

seleccionado.
Los ajustes prefijados pueden cambiarse en cualquier

momento antes de seleccionar Inicio (START). No todas las
Opciones y Modificadores estan disponibles con todos los
ciclos. Para cambiar los ajustes despues de que haya
comenzado el ciclo, seleccione Parada (STOP), luego
seleccione los ajustes deseados. Seleccione y sostenga
START (durante un segundo aproximadamente) para

continuar el ciclo.

La luz de Bloqueo de controles (CONTROLS LOCKED) se
ilumina.

Para desbloquear los controles
Seleccione y sostenga CYCLE SIGNAL durante 3 segundos

hasta que la luz de estado de Bloqueo de controles (CONTROLS
LOCKED) se apague.

42

Ajustes prefljados de ciclos

Normal/Informal (Normal/Casual)

Cada ciclo tiene los siguientes ajustes prefijados: Tiempo del
ciclo (Cycle Time), Temperatura del agua (Water Temp) y
Velocidad de exprimido (Spin Speed). Los ajustes prefijados
proporcionan el cuidado recomendado de las telas en el ciclo

seleccionado. Vea el cuadro.

Ciclo Tiempo Temperatura Velocidad

estimado* de Lavado/ de

(hora:min) Enjuague exprimido

Blancos 0:85 Caliente/Fria AIta (High)
blanquisimos (Hot/Cold)
(Whitest

Whites)

Intenso 0:71 Caliente/Fria AIta
(Heavy Duty)

Normal/ 0:54 Tibia/Fria AIta

Informal (Warm/Cold)
(Normal/
Casual)

Lavado expreso 0:30 Tibia/Fria AIta
(Express Wash)

(2 a 3 art[culos)
Ropa delicada 0:37 Tibia/Fria Media

(Delicate) (Medium)
Enjuague/ 0:25 Fria/Fr[a Alta

DesagLie y (Cold/Cold)
exprimido
(Rinse/Drain &
Spin)

DesagLie y 0:15 N/A Alta
exprimido

(Drain & Spin)

Limpiar la 0:54 N/A AIta
lavadora (Clean

Washer)

*Los tiempos del ciclo var[an automaticamente basado en la

presi6n de agua, temperatura del agua, detergente y carga de
ropa. El tiempo del ciclo se alargara si hay demasiada espuma

o si la carga no esta balanceada.

Este ciclo ha sido diseSado especialmente para el lavado de
telas blancas sucias con el agregado del blanqueador. Las

temperaturas calientes de lavado aseguran la 6ptima acci6n del
blanqueador. El enjuague adicional proporciona un rendimiento

6ptimo de enjuague para evitar residuos de cloro en su ropa.
Este ciclo combina una agitaci6n veloz, un tiempo de lavado mas
prolongado y un exprimido a velocidad alta para acortar el

tiempo de secado.

Use este ciclo para lavar telas inarrugables como camisas
deportivas, blusas, ropa de negocios informal, fibras mixtas de

planchado permanente, fibras de algod6n y de lino y fibras
sinteticas. Este ciclo combina una agitaci6n a velocidad media,
exprimido a alta velocidad y un proceso de enfriamiento de la

ropa para reducir la formacidn de arrugas.

Lavado expreso (Express Wash}

Use este ciclo para lavar cargas pequeSas de 2 a 3 prendas con
suciedad ligera que necesite de prisa. Este ciclo combina una

agitaci6n veloz, un tiempo de lavado corto y un exprimido a
velocidad extra alta para acortar el tiempo de secado. El lavar
cargas grandes dara come resultado que la maquina aumente el

tiempo de lavado.

Ropa delicada (Delicate)

Use este ciclo para lavar telas y lencer[a muy fina. Este ciclo
combina una agitacidn a baja velocidad y exprimido medio para
el cuidado especial de la tela.

• Use bolsas de malla para prendas al lavar ropa interior tales
come sostenes con alambre, articulos con cordeles y

art[culos pequeSos come calcetines.

Enjuague/Desagiie y exprimido (Rinse/Drain & Spin)

Use este ciclo para enjuagar, desaguar y exprimir su carga de
ropa. Este ciclo combina una agitacidn veloz y un exprimido a

velocidad alta. Si Io desea, puede reducir la velocidad de
exprimido seleccionando la velocidad que desee del modificador

SPIN SPEED (Velocidad de exprimido).

El ciclo de Enjuague/Desagiie y exprimido (Rinse/Drain &
Spin) es etil para

• Cargas que necesitan _nicamente enjuague.

• Agregar suavizante de telas a una carga utilizando el
dep6sito del suavizante de telas.

Desagiie y exprimido (Drain & Spin}

Use este ciclo para vaciar el agua de la lavadora o para escurrir y
exprimir la ropa. La velocidad de exprimido ha sido prefijada en

alta. Si Io desea, puede reducir la velocidad de exprimido
seleccionando la velocidad que desee del modificador SPIN

SPEED (Velocidad de exprimido).
NOTA: Las cargas de telas sinteticas, fibras delicadas, de lavado a

mane y de lana se deben escurrir sin exprimir o con un exprimido
a baja velocidad para evitar deformaciones de las telas.

Para usar el ajuste de desagiJe y exprimido (DRAIN & SPIN)

• Seleccione el ciclo de Enjuague/Desag(Je y exprimido
(RINSE/DRAIN & SPIN).

• Presione el botdn de segundo enjuague (2ND RINSE) para
borrar la selecci6n de la opci6n de enjuague.

• Presione Inicio (START).

Intenso (Heavy Duty)

Use este ciclo para lavar telas resistentes que no destiSen y
prendas con suciedad intensa. Este ciclo combina una agitaci6n
veloz, un tiempo de lavado mas prolongado y un exprimido a
velocidad alta para acortar los tiempos de secado.

Limpiar la lavadora (Clean Washer)

Use el ciclo de limpiar la lavadora (Clean Washer) una vez por
mes para mantener el interior de su lavadora fresco y limpio. Este

ciclo utiliza un nivel mas alto de agua junto con blanqueador
liquido con cloro para limpiar meticulosamente el interior de su

lavadora. Vea "Cdmo limpiar su lavadora".
IMPORTANTE: No coloque prendas ni otros articulos en la

lavadora durante el ciclo de limpieza de la lavadora. Use este
ciclo con el tambor de lavado vacio.

43

Come ocurre con cualquier producto nuevo, usted escuchara
sonidos a los cuales no esta acostumbrado. Podra oir varios

sonidos al trabar o destrabar la puerta, y durante el proceso de
lavado, enjuague o exprimido. Durante los intervalos entre las
etapas de lavado, habra pausas momentaneas. Usted escuchara
el rociado y chapoteo del agua durante los ciclos de lavado y
enjuague. Estos nuevos sonidos y pausas son parte del

funcionamiento normal de la lavadora. Vea "Soluci6n de
problemas".

Usted puede personalizar su lavado al agregar opciones a sus
selecciones de ciclo. Puede agregar o cambiar una opci6n

despues del inicio del ciclo en cualquier memento antes de que
comience la opci6n seleccionada. No todas las opciones estan

disponibles con todos los ciclos.

O ;;; Prewash

O 2nd Rinse

Segundo enjuague (2nd Rinse)

Se puede utilizar un segundo enjuague para ayudar en la
eliminaci6n de residuos del detergente o del blanqueador que
haya quedado en las prendas. Esta opci6n proporciona un
enjuague adicional con la misma temperatura del agua del
enjuague normal.

Sehal de ciclo

Esta sepal es 0til cuando tiene que quitar articulos de la lavadora
tan pronto come esta se detenga. Seleccione encendido (ON) o

apagado (OFF).

Los ajustes prefijados de los ciclos de temperatura del agua
(Water Temperature), velocidad de exprimido (Spin Speed) y
opciones de enjuague (Rinse Options) pueden modificarse.
Usted puede cambiar el modificador despues del inicio del ciclo
en cualquier momento antes de que comience el modificador
seleccionado. No todos los modificadores estan disponibles con
todos los ciclos y opciones.

Auto TempConttul

_ Hot/ Cold

Vea la secci6n "Gu[a para el lavado" para obtener un cuadro
global de las opciones posibles en cada selecci6n de ciclo de

lavado.
Si una determinada opci6n esta disponible en el ciclo

seleccionado, la luz de esa opci6n se iluminara al set
seleccionada.

Si una determinada opci6n no esta disponible en el ciclo
seleccionado, se escuchara una serial audible corta y la luz
para esa opci6n no se iluminara al ser seleccionada.

Prelavado (Prewash)

Use esta opci6n para cargas de prendas con suciedad profunda
que necesitan tratamiento previo.

• Agregue el detergente en el compartimiento de lavado
principal (Main Wash) de la gaveta del dep6sito.

Esta opclon a_ade tiempo de rotaci6n antes de seleccionar el
ciclo principal. La lavadora contin0a automaticamente del
prelavado al ciclo de lavado principal.

Medium I_Warm / Cold

Low 0 Cold/ Cold

O0

Spin Wash / Rinse

Speed Temp

Para cambiar la velocidad de exprimido, seleccione el bot6n
de velocidad de exprimido (SPIN SPEED) hasta que el ajuste

deseado se ilumine.
Para cambiar la temperatura del agua, seleccione el bot6n de

temperatura de lavado/enjuague (WATER/RINSE TEMP)
hasta que el ajuste deseado se ilumine.

Temperatura de Lavado/Enjuague

Seleccione una temperatura de agua basado en el tipo de carga
que este lavando. Use el agua de lavado mas caliente que las
telas puedan resistir. Siga las instrucciones de la etiqueta de las
prendas.

Los enjuagues tibios dejan las cargas mas secas que los
enjuagues fr[os. Los enjuagues tibios aumentan la formaci6n de
arrugas. En climas fr[os, el enjuague tibio hace que la ropa sea
mas c6moda para manejar. Los enjuagues fries ahorran energia.

44

Guia de la temperatura

Temperatura del agua Telas sugeridas
de lavado

Caliente (HOT) Ropa blanca y de color pastel

Suciedad profunda

Tibia (WARM) Colores brillantes

Suciedad entre moderada y ligera

Fria (COLD) Colores que destiden o que se

opacan
Suciedad ligera

En temperaturas de agua inferiores a 60°F (15,6°C), los
detergentes no se disuelven bien. Ademas puede resultar dificil
quitar la suciedad.

Consulte este cuadro para obtener sugerencias sobre tipos de cargas y sus ciclos correspondientes. A la derecha se detallan las
opciones disponibles para cada uno de estos ciclos de lavado.

ClCLO TIPO DE CARGA SUGERIDA OPClONES DISPONIBLES

Blancos
blanquisimos

(Whitest Whites)
Intenso (Heavy Ropa interior, toallas, camisas, etc. de algod6n con v' v' v' v'

Duty) suciedad intensa
Normal/Informal Blusas, camisas, overols, etc. de poliester, nailon, v' v' v' v'

(Normal/Casual) algod6n, lino o mezclas de algod6n con suciedad

Telas blancas sucias _' _' v'

normal

Control autom&tico de temperatura

El CAT (Control automatico de latemperatura) detecta y
mantiene electrSnicamente una temperatura de agua uniforme. El
CAT regula el agua fria y caliente que ingresa. El CAT se enciende
automaticamente (ON) al seleccionar un ciclo. Vea Ajustes
prefijados de ciclos en la secciSn "Ciclos".

• El CAT funciona en la temperatura de lavado con los ajustes
Tibia/Tibia (Warm/Warm), Tibia/Frfa (Warm/Cold) y Fria/Frfa
(Cold/Cold).

• El CAT funciona para la temperatura de enjuague con el
ajuste Tibia/tibia (Warm/Warm).

• Las temperaturas de los enjuagues con agua fria dependen
de la temperatura del agua fria de su grifo.

Inicio Prelavado Segundo SeSal de
diferido (Prewash) Enjuague ciclo
(Delay (2nd (Cycle
Start) Rinse) Signal)

Lavado expreso Cargas pequer_as de 2 a 3 prendas de algod6n y v' v' v'

(Express Wash) mezclas de poliester, nylon y algod6n con suciedad

ligera.

Ropa delicada Cortinas y ropa delicada, vestidos, faldas, camisas y v' v' v'
(Delicate) blusas

Enjuague/Desagi.ie Todas las cargas v' v' v'
y exprimido (Rinse/
Drain & Spin)

Limpiar la lavadora Sin ropa v' v'
(Clean Washer)

45

CONSEJOS DE LAVANDERiA

Preparacibn de la ropa para lavar

Siga estas recomendaciones para ayudarle a prolongar la vida de
sus prendas.

• Use solamente detergentes de alto rendimiento. El paquete
para este tipo de detergente incluye la indicaci6n "HE" o
"Alto rendimiento". Con este sistema de lavado y el menor
uso de agua, se formara demasiada espuma si se utiliza un
detergente comQn que no sea de Alto rendimiento. El uso de
un detergente comQn probablemente derive en errores de la
lavadora, tiempos de ciclo mas prolongados, menor
rendimiento de enjuague, as[ como tambien en fallas de los
componentes y evidente formaci6n de moho. Los
detergentes de Alto rendimiento HE estan hechos para
producir la cantidad adecuada de espuma para el mejor
rendimiento. Siga las instrucciones del fabricante para
determinar la cantidad de detergente que debe usar.

Use solamente un detergente de alto rendimiento (HE).

Cierre los zipers, broches de presi6n y corchetes para evitar
que enganchen otros articulos. Quite alfileres, hebillas y
demas objetos duros para evitar que rayen el interior de la
lavadora. Quite todo adorno y ornamento que no sea lavable.

Vacie los bolsillos y vuelvalos al reves.
Doble los pur]os y limpie con un cepillo la pelusa y la

suciedad.
Vuelva al reves las prendas de tejido sintetico para evitar que

se Ilenen de pelusas.
Ate los cordones y fajas de modo que no se enreden.
Remiende Io que este roto asi como las costuras y

dobladillos flojos.
Trate las manchas y suciedades.
Las prendas manchadas o mojadas deberan lavarse con

prontitud para obtener mejores resultados.
Mezcle articulos grandes y peque_os, evite lavar articulos

separados y cargue de modo uniforme.
Lave los articulos peque_os, tales como calcetines de ni_os,

en bolsas de malla para prendas. Para crear una carga
balanceada, se recomienda usar mas de una bolsa para
prendas y que cada una de elias se Ilene con la misma

cantidad de material.
NOTA: Si solamente va a lavar prendas peque_as, se

recomienda usar mas de una bolsa para prendas y que cada
una de elias se Ilene con la misma cantidad de material.

Seleccibn de la ropa

• Separe las prendas con suciedad profunda de las que estan
ligeramente sucias, aOn cuando estas normalmente se
lavarfan juntas. Separe las prendas que sueltan pelusa
(toallas, felpilla) de las que atraen pelusa (pana, art[culos
sinteticos y de planchado permanente). Siempre que sea
posible, vuelva al reves las prendas que sueltan pelusa.

• Separe los colores oscuros de los colores claros, los articulos
no deste_ibles de los que si Io son.

• Separe por tipo de tela y estructura (prendas fuertes de
algod6n, tejidos de punto y prendas finas).

Cbmo descargar

• Saque la ropa de la lavadora despues de que se haya
completado el ciclo. Los objetos metalicos como zipers,
broches a presi6n y hebillas pueden herrumbrarse si se dejan
en la lavadora por largo tiempo.

• AI sacar las prendas de la lavadora, de vez en cuando revise
si no han quedado pequeSos art(culos debajo del sello de
color gris que esta al frente de la tina.

Sugerencias para cargar

Ropa pesada de trabajo

2 pantalones 3 pantalones de tela de
3 camisas mezclilla

1 overol

Carga mixta

2 sabanas dobles o

1 sabana tamaSo extra

4 fundas
6 camisetas

Toallas

8 toallas de bar]o
8 toallas de mano

Articulos delicados

3 camisolas
4 fondos
4 pantaletas

Ciclo de lavado expreso

(EXPRESS WASH)

(de 2 a 3 prendas)

6 pantalones cortos
2 camisas
2 blusas

6 paSuelos de mano

10 toallas faciales

1 tapete de ba_o

2 sostenes
2 camisones

2 camisas de vestir
1 par de pantalones de vestir

46

decolorante

Tinta

I/ Fria (Cold) o tibia ._ ,_._ _. I/ Blancos

Prelavado (Whitest Whites)

(Warm) I_) blanquisimos

Sangre

Oaf6/

Chocolate

"_ (Heavy Duty) _ (Heavy Duty)

Cosm6ticos Desodorantes

_t'_) (Prewash) "_J'V V

°A Duty) Marcas

(Prewash)
Normal/Informal Productos

(Normal/Casual) derivados de

Tibia (Warm) Tibia (Warm)

Prelavado _ Prelavado

(Prewash) (Prewash)
Blancos Blancos

blanquisimos Barro blanquisimos
(Whitest Whites) (Whitest Whites)

Intenso Intenso

Tibia (Warm) I/ Normal/Informal

Prelavado _ (Normal/Casual)

Intenso (Heavy :::

Pasto

tomate

/

Aceitede cuello

motor sucio

No seque con rotaci6n los articulos con suciedad o manchas. El calor puede fijar las manchas permanentemente.

g alrededor del

47

CUIDADO DE LA LAVADORA

Limpieza del sello/fuelle de la puerta

1=

Abra la puerta de la lavadora y quite cualquier ropa o articulo
que estuviera dentro de la misma.

2.

Inspeccione el sello/fuelle gris que se encuentra entre la
abertura de la puerta y la canasta para detectar si hay Areas
manchadas. Empuje el sello/fuelle hacia atras para
inspeccionar todas las Areas debajo del mismo y controle si
hay objetos extrafios.

A. Sello/Fuelle

3. Si se encuentran Areas manchadas en el sello/fuelle, limpielas
usando el siguiente procedimiento.

a} Mezcle una soluci6n diluida utilizando 3/4de taza (177 mL)

de blanqueador liquido con cloro y 1 gal. (3,8 L) de agua
tibia del grifo.

b} Limpie el Area del sello/fuelle con la soluci6n diluida y un

pato h0medo.
c} Dejelas reposar durante 5 minutos.
d} Limpie el Area meticulosamente con un patio seco y deje

que el interior de la lavadora se seque al aire con la

puerta abierta.

IMPORTANTE:

• Use guantes de goma cuando limpie pot per_odos
prolongados.

• Vea las instrucciones de use adecuado provistas por el
fabricante del blanqueador.

Procedimiento para el mantenimiento de la lavadora

Esta lavadora tiene un ciclo especial que utiliza mayores
vol0menes de agua junto con blanqueador I[quido con cloro para
limpiar meticulosamente el interior de su lavadora.

NOTAS:

• Lea estas instrucciones completamente antes de comenzar
el proceso de limpieza.

Si fuera necesario, el ciclo de limpieza puede set
interrumpido al presionar el bot6n de parada (STOP). Esto
detendra el ciclo. Se debe poner en un ciclo de Enjuague/
DesagOe y exprimido (RINSE/DRAIN & SPIN) para enjuagar
meticulosamente el blanqueador que haya quedado en la
lavadora. No seguir esta instrucci6n causara dates a la
lavadora y a la ropa que agregue en el pr6ximo ciclo.

Comience el procedimiento

1. Abra la puerta de la lavadora y quite cualquier ropa o articulo
que estuviera dentro de la misma.

2. Cerci6rese de que la puerta este cerrada.

3. Abra la gaveta del dep6sito y agregue inmediatamente
¾ taza (160 mL) de blanqueador Iiquido con cloro en el
compartimiento del blanqueador.

NOTA: No agregue ningt]n detergente a este ciclo. Si usa
mas de % taza (160 mL) de blanqueador el producto podra
dafiarse con el tiempo.

4. Cerci6rese de que el caj6n del dep6sito este cerrado.

5. Seleccione el ciclo de limpiar la lavadora (CLEAN WASHER).

6. Presione Inicio (START).
NOTA: La canasta rotara, despues la puerta se destrabara,

se trabara nuevamente y despues continuara el ciclo.

• La maquina no se Ilenara pete la canasta rotara mientras

la lavadora hace un ciclo corto de deteccidn. Esto tardara
aproximadamente 3 minutos.

7=

El ciclo determinara si hay ropa u otros art[culos en la
lavadora.

a) Si no se detectan articulos en la lavadora, esta

procedera al paso 8.

b} Si se detecta algt]n articulo en la lavadora, todas las

luces de ciclo destellaran, apareceran en la pantalla "rL"
o "F-34" y las luces de lavado (WASH) y BIoqueo de
controles (CONTROLS LOCKED) permaneceran
encendidas. La puerta se desbloqueara.

• Presione parada (STOP) para anular el cddigo de

falla. Despues repita los pasos 1,2 y 6 para

comenzar nuevamente el ciclo.

8.

Una vez que haya comenzado el ciclo, deje que finalice.

9.

Una vez que haya finalizado el ciclo, deje la puerta levemente
abierta para que haya una mejor ventilacidn y secado del

interior de la lavadora.

Siempre haga Io siguiente para mantener la frescura de la
lavadora

• Use solamente un detergente de alto rendimiento (HE).

• Deje la puerta levemente abierta despues de cada ciclo para
permitir una mejor ventilaci6n y secado del interior de la

lavadora.

• Repita mensualmente el procedimiento de limpieza usando
¾ de taza (160 mL) de blanqueador liquido con cloro.

• Si el procedimiento no mejora suficientemente la frescura de
la maquina, sirvase evaluar su instalaci6n y las condiciones
de use para detectar otras causas.

Limpieza externa

Use un pate suave y hOmedo o una esponja para limpiar
cualquier derrame. De vez en cuando, limpie el exterior de su
lavadora para que se vea como nueva. Use jab6n suave y agua.
No use productos abrasivos.

48

Limpieza de la gaveta del depbsito

Para volver a usar la lavadora:

La gaveta del dep6sito es desmontable para facilitar la limpieza.

1. Destrabe la gaveta del dep6sito presionando la palanca de
desenganche. Vea "Use del dep6sito". Quite la gaveta.

2. Quite los insertos (el sif6n de los compartimientos del
suavizante y del blanqueador).

3. Lave las piezas en el agua del grifo.
NOTA: No lave los componentes en la lavavajillas.

4. Vuelva a colocar los insertos y coloque nuevamente el
dep6sito en la gaveta.

Reemplace las mangueras de entrada despues de cinco a_os
para reducir el riesgo de fallas de las mismas. Revise
peri6dicamente y cambie las mangueras de entrada si se hallan
protuberancias, torceduras, cortes, desgaste o perdidas de

agua.
Cuando reemplace las mangueras de entrada del agua, anote la

fecha de reposici6n.

Instale y guarde su lavadora en un lugar donde no se congele.
Debido a que queda un poco de agua en las mangueras, el
congelamiento de la misma podda da_ar su lavadora. Siva a
guardar o trasladar su lavadora durante una temporada de
invierno riguroso, acondici6nela para el invierno.

Cuidado durante las vacaciones y periodos sin uso:

Ponga a funcionar su lavadora L_nicamente cuando este en casa.
Siva a salir de vacaciones o no va a usar la lavadora durante un

perfodo prolongado de tiempo usted debe:

• Desenchufar la lavadora o desconectar el suministro de
energia.

• Interrumpir el suministro de agua a la lavadora. Esto ayuda a
evitar inundaciones accidentales (debido a aumentos en la
presi6n del agua) en ausencia suya.

• Abra ligeramente la puerta para proporcionar ventilaci6n.

Para acondicionar la lavadora para el invierno:

1. Vierta 1 cuarto (1 L) de anticongelante tipo R.V.en el tambor.

2. Ponga la lavadora en un ciclo de desagQe y exprimido (Drain
& Spin).

3. Desenchufe la lavadora o desconecte el suministro de
energia.

4. Cierre ambos grifos de agua.

5. Desconecte las mangueras de entrada del agua de los grifos
y elimine el agua.

1. Deje correr agua por las tuberias.

2. Vuelva a conectar las mangueras de entrada del agua a los
grifos.

3. Abra ambos grifos de agua.

Peligro de Cheque Electrico

Conecte a un contacto de pared de cone×ion a tierra de
3 terrnina{es.

No quite la terminal de conexi6n a tierra.
No use un adaptador.

No use un cable electrico de extensi6n.
No segu[r estas inetrucciones puede ocasio_ar

la muerte, incendio o cheque e_ectricoo

4. Enchufe la lavadora 0 reconecte el suministro de energ[a.

5. Ponga la lavadora a funcionar en el ciclo normal/informal
(Normal/Casual) con un 1/2de la cantidad de detergente de
alto rendimiento HE recomendada per el fabricante para una
carga de tama_o mediano, para limpiar la lavadora y eliminar

el anticongelante, de haberlo usado.

Para transportar la lavadora:

1. Siva a mover la lavadora durante una temporada de invierno
riguroso, coloque 1 cuarto (1 L) de anticongelante tipo R.V.en

el tambor. Ponga la lavadora en un ciclo de desagQe y
exprimido (Drain & Spin).

2. Desenchufe el cable electrico.

3. Desconecte la manguera de desagQe del sistema de desagQe
y fijela a los ganchos del panel posterior.

4. Cierre ambos grifos de agua.

5. Desconecte las mangueras de entrada del agua de los grifos,
luego elimine el agua de las mangueras y fijelas al panel

posterior de la lavadora.

6. IMPORTANTE: Llame para solicitar servicio. No vuelva a usar
los pernos de transporte. La unidad debe ser transportada en

la posici6n vertical. Para prevenir da_os estructurales y de
suspensi6n, su maquina debe estar debidamente preparada

para set nuevamente ubicada per un tecnico certificado.

Para volver a instalar la lavadora

1=

Siga las "lnstrucciones de instalaci6n" para ubicar, nivelar y
conectar la lavadora.

2.

Ponga la lavadora a funcionar en el ciclo normal/informal
(Normal/Casual) con un 1/2de la cantidad de detergente de
alto rendimiento HE recomendada per el fabricante para una
carga de tama_o mediano, para limpiar la lavadora y eliminar
el anticongelante, de haberlo usado.

49

SOLUCION DE PROBLEMAS

Pruebe primero las soluciones aqui sugeridas y posiblemente se evite el costo de una visita de servicio t_cnico...

Cbdigos de error

Es posible que se vea un c6digo de error en la pantalla de tiempo
estimado restante (Estimated Time Remaining). Verifique la
siguiente lista para fijarse en problemas potenciales y la soluci6n

de los mismos,

• "F20" aparece en la pantalla (problema de entrada de

agua - no hay suministro de agua o hay un suministro de
agua insuficiente)

Seleccione Parada (STOP) dos veces para anular el ciclo.
Desenchufe la lavadora o desconecte el suministro de

energia.

Verifique Io siguiente:

_,Estan completamente abiertos los grifos del agua?
_,Estan obstruidos los filtros en la conexi6n de la manguera

de entrada con la lavadora? _,Estan retorcidas las mangueras
de entrada del agua?

_,Sehan congelado las mangueras de entrada del agua?

Pe_igro de Choque EBectrico

Conecte a un contacto de pared de cone×i6n a tierra de
3 terminales.

No quite _atermina_ de co_exi6_ a tierrao
No use un adaptadoro

No use u_ cable e_ectrico de extensi6n°
No seguir estas instrucciones puede ocasionar

la muerte, ineendio o ehoque eleetrieo°

Enchufe la lavadora o reconecte el suministro de energia.
Vuelva a seleccionar el ciclo y presione START. Si el problema
persiste, Ilame al servicio tecnico.

"F21" aparece en la pantalla (problema de desagLie)
Seleccione Parada (STOP) dos veces para anular el ciclo.

Desenchufe la lavadora o desconecte el suministro de
energ[a.

Verifique Io siguiente:

_,Esta retorcida la manguera de desagQe?
_,Seha congelado la manguera de desagOe?
_,Esta obstruida la manguera de desagOe?
_,Esta la manguera de desagOe a una altura mayor de 96"

(2,4 m) del piso?

"SD" (Rutina de espuma)
Cuando se detecta el exceso de espuma, la rutina de
espuma comienza automaticamente. Esta rutina quita la
espuma excedente y asegura el enjuague apropiado de sus
prendas. "SD" aparece en la pantalla durante el enjuague y al
final del ciclo para informarle que la Rutina de espuma ha
side activada. Utilice solamente detergentes HE (alto
rendimiento).

Variables "F" [F01 - F34] (problema el_ctrico)

Seleccione Parada (STOP) dos veces para anular el ciclo.
Seleccione Enjuague/DesagQe y exprimido (RINSE/DRAIN &
SPIN), luego seleccione segundo enjuague (2ND RINSE)
(para apagar la opci6n de enjuague) si hay exceso de agua en

la lavadora.
Vuelva aseleccionar el ciclo y presione START. Si el problema

persiste, Ilame al servicio tecnico.

Ruidosos, vibrantes, desequilibrados

&Esta nivelada la lavadora?
La lavadora debe estar nivelada. Las cuatro patas deben

instalarse correctamente, y las tuercas deben apretarse
contra el gabinete de la lavadora.

Las cuatro patas de la lavadora deben estar firmemente
apoyadas en el piso, Si la lavadora esta en un pedestal,
debera asegurarse al mismo y las cuatro patas del pedestal
deberan estar firmemente apoyadas en el piso.

&Esta la lavadora haciendo un ruido diferente?
Come ocurre con cualquier producto nuevo, usted escuchara

sonidos a los cuales no esta acostumbrado. Podra oir varies
sonidos al trabar o destrabar la puerta, y durante el proceso

de lavado, enjuague o exprimido. Durante los intervalos entre
las etapas de lavado, habra pausas momentaneas. Usted
escuchara el rociado y chapoteo del agua durante los ciclos
de lavado y enjuague. Estos nuevos sonidos y pausas son
parte del funcionamiento normal de la lavadora,

&Se ha instalado la lavadora sobre un piso resistente y
firme?

Consulte la secci6n "lnstrucciones de instalaci6n" para
informarse respecto a los requisitos del piso. El ruido y la
vibraci6n pueden reducirse colocando un pedazo de madera
laminada de 3/4"(19,1 mm) debajo de su lavadora. La madera
laminada puede extenderse debajo de la lavadora y la
secadora para mantenerlas a la misma altura,

&La lavadora produce un gorgoteo o zumbido?
Mientras se escurre el agua de la lavadora, usted podra o[r el
aire que se succiona a traves de la bomba. Esto ocurre
durante la fase final del desagOe. Es normal.

&Esta lavando articulos con broches metalicos a presi6n,
hebillas o zipers?
Usted podra escuchar el ruido producido por estos articulos

al tocar el tambor de la lavadora. Esto es normal.

• &Se han quitado los 4 pernos de transporte de la parte

posterior de la maquina?

Vea "Eliminaci6n del sistema de transporte".

50

Pierde agua

Olores de la lavadora

&Se abrib la puerta durante el agregado de prendas "Add
a garment"?

Es posible que gotee agua del interior de la puerta cuando se
ha abierto despues del comienzo de un ciclo.

&Se esta usando un detergente de alto rendimiento HE?
Los detergentes que no son de alto rendimiento pueden
causar espuma en exceso, la que puede salirse de la parte
posterior de la lavadora.

• &Estan ajustadas las mangueras de Ilenado?
&Estan debidamente colocadas las empaquetaduras de

las mangueras de Ilenado?

Controle ambos extremes de cada manguera. Vea "Conexi6n
de las mangueras de entrada".

&Se ha instalado debidamente la manguera de desagiie?
Se debe fijar la manguera de desagQe al tube de desagQe o a
la tina de lavadero. Vea "Fijaci6n de la manguera de
desagQe".

&Esta obstruido el lavadero o el desagiie?
El lavadero y el tube de desagOe deben tener la capacidad
para desplazar 17 gal. (64 L)de agua por minute. Si estan
obstruidos o lentos, el agua puede subir y salir por el tubo de
desagOe o el lavadero. Revise la plomeria de la casa (tinas de
lavadero, grifos, tubo de desagQe, tuberias de agua) y fijese
si hay fugas de agua.

Funcionamiento del depbsito

&Ha seguido las instrucciones del fabricante cuando
agregb el detergente y el suavizante de telas en los

dep6sitos?

Mida el detergente y el suavizante de telas. Viertalos
lentamente en el dep6sito. Limpie todos los derrames. Diluya

el suavizante de telas en el dep6sito del suavizante de
telas.

&Ha puesto blanqueador en polvo o blanqueador no

decolorante liquido en el dep6sito del blanqueador con
cloro liquido (en algunos modelos)?

Agregue el blanqueador en polvo o I[quido que no decolora
en el compartimiento del lavado principal. No use el dep6sito

del blanqueador liquido con cloro para el blanqueador no
decolorante.

• &Esta el dep6sito del suavizante de telas obstruido?
Limpie el dep6sito del suavizante de telas. Vea "Cuidado de

la lavadora" para obtener informaci6n mas detallada.
&Se han colocado los productos de lavanderia en el

compartimiento apropiado del depbsito?

Agregue las cantidades adecuadas de detergente, suavizante
de telas o blanqueador I[quido con cloro en los

compartimientos apropiados. Agregue el blanqueador en
polvo o liquido que no decolora en el compartimiento del

lavado principal.

• &Hay agua en el dep6sito al final del ciclo?
Una peque_a cantidad de agua permanecera en el

compartimiento del dep6sito. Esto es normal.

• Vea "CSmo limpiar su lavadora".

&Esta usando detergente de alto rendimiento (HE)?

Si se usa detergente que no es de alto rendimiento, se
pueden generar residues de pel[culas los que a su vez
pueden producir olor.

&Dej6 la puerta abierta despu_s del uso?

Esta lavadora tiene un sello hermetico que evita las fugas de
agua. Para evitar olores, deje la puerta abierta para permitir
que la lavadora se seque entre cada uso.

La puerta no se destraba

&Se ha escurrido toda el agua de la lavadora durante el
periodo de exprimido?

Seleccione Enjuague/DesagQe y exprimido (RINSE/DRAIN &
SPIN), luego seleccione segundo enjuague (2ND RINSE)

(para apagar la opci6n de enjuague) para sacar el agua que
quede en la lavadora. La puerta de la lavadora se destrabara
al termino del desagQe.

• &Esta cerrada la puerta y esta encendida la luz de
agregar prendas "Add a garment"?

Presione Parada (STOP) una vez. La puerta se desbloquear&

La lavadora no se pone en marcha, no Ilena, no enjuaga
o no da vueltas; la lavadora se detiene

Pe_igro de Choqae Electrico

Conecte a un cor_tacto de pared de cone×ion a tierra de
3 terminalee.

No quite _atermina_ de conexion a tierra.
No use un adaptador.

No use an cable e_ectrico de exte_si6n.
No seguir estae instrucciones puede ocasionar

la muerte, incendio o choque electricoo

&Esta el cable el_ctrico enchufado en un tomacorriente
de 3 terminales con conexi6n a tierra?

Conecte a un contacto de pared de conexi6n a tierra de
3 terminales.

&Esta usando un cable electrico de extensi6n?
No use un cable electrico de extensi6n.

&Hay un fusible de la casa fundido o se dispar6 el
cortacircuitos?

Reemplace el fusible o reposicione el cortacircuitos. Si el
problema continQa, Ilame a un electricista.

&Est_n abiertos los grifos del agua caliente y del agua
fria?

Abra el agua.

51

_.Esta retorcida la manguera de entrada del agua?
Enderece las mangueras.

_.Est_n obstruidos los filtros de la v_lvula de entrada del

agua?

Cierre el agua y quite las mangueras de entrada de la
lavadora. Saque cualquier pelicula o particulas que se hayan
acumulado. Reinstale las mangueras, abra el agua y revise si
hay fugas de agua.

_.Esta la lavadora en una pausa normal en el ciclo?
La lavadora hace una pausa por unos 2 minutes durante
ciertos ciclos. Deje continuar el ciclo. AIgunos ciclos
presentan periodos de rotaci6n y remojo.

_,Esta sobrecargada la lavadora?
Lave cargas mas pequedas.

_,Se ha cerrado bien la puerta de la lavadora?
La puerta debe estar cerrada durante el funcionamiento.

_,Sehan quitado los pernos de transporte?
Para el funcionamiento adecuado de la lavadora, deberan
sacarse los cuatro pernos de transporte.

_.Se ha seleccionado un ciclo, pero no se ha

seleccionado START sosteniendolo durante 1 segundo?

Oprima y sostenga Inicio (START) durante 1 segundo.
_.Seha abierto la puerta despu_s de haberse terminado el

ciclo anterior?

Para comenzar un nuevo ciclo, la puerta debera abrirse y
cerrarse nuevamente.

La lavadora continua Ilenando o desaguando, el ciclo

parece estar atascado

_.Esta la parte superior de la manguera de desagiJe mas
baja de 30" (76 cm) en la lavadora?

La parte superior de la manguera de desagQe debe estar a
una altura minima de 30" (76 cm) del piso. Vea "Sistema de
desagQe".

_.La manguera de desagLie encaja de manera forzada en

el tubo vertical o esta adherida con cinta al tubo vertical?

La manguera de desag(Je debe estar floja pero debe encajar
bien. No selle la manguera de desagQe con cinta adhesiva.
La manguera necesita una abertura para el flujo de aire. Vea
"Fijaci6n de la manguera de desagQe".

La lavadora no desagua ni exprime, el agua queda en la

lavadora

• i.Esta obstruida la manguera de desagiJe, o el extremo de

la manguera de desagiJe est_ a mas de 96" (2,4 m) por
encima del piso?

• i,Est_ bajo el voltaje?
Revise la fuente de electricidad o Ilame a un electricista.

/.Hay espuma en exceso?
Cuando el sistema detecta la presencia de exceso de

espuma, una rutina especial de espuma comienza
automaticamente. El ciclo concluira una vez que se haya

eliminado el exceso de espuma. Esto ocurrira con mas
frecuencia cuando se usa un detergente que no es de alto

rendimiento (HE).

• &Est_i balanceada la carga?
Un solo articulo o uno que sea voluminoso puede causar
desequilibrio. Agregue mas articulos o redistribuya la carga.

No hay agua suficiente/No hay espuma suficiente

&Esta bajo el nivel de agua?
Esta lavadora usa muy poca agua para proporcionarle
buenos resultados de limpieza. Vera muy poca agua o tal vez
nada de agua salpicando en esta lavadora. Esto es normal.

• &Est_i usando detergente de alto rendimiento (HE)?
El detergente de alto rendimiento HE hace poca espuma.
Esto es normal y no afecta el desempeSo de limpieza.

Temperatura de lavado/enjuague

• &Se han invertido las mangueras de entrada del agua
caliente y del agua fria?

Yea "Conexi6n de las mangueras de entrada".
&Esta lavando muchas cargas?

A medida que aumente la frecuencia de lavado de las cargas,
es posible que disminuya la temperatura de agua caliente y

tibia. Esto es normal.

Cambios en el tiempo del ciclo/Ciclo demasiado
prolongado

&El tiempo estimado restante?
Los tiempos del ciclo varian automaticamente basado en la

presi6n de agua, temperatura del agua, detergente y carga
de ropa. El tiempo del ciclo se alargara si hay demasiada
espuma o si la carga no esta balanceada. La rutina de
espuma (SUDs) quita la espuma excedente y asegura el
enjuague apropiado de sus prendas. Las opciones que usted
seleccion6 tambien afectaran los tiempos del ciclo que se
muestran en la tabla de los Ajustes prefijados de ciclos.

&Hay espuma en exceso?
Cuando el sistema detecta la presencia de exceso de

espuma, una rutina especial de espuma comienza
automaticamente. Esta rutina aSadira tiempo adicional al
ciclo original.

&Ha sido la carga Io que causa un desequilibrio?
Cuando hay demasiado desequilibrio, una rutina de
desequilibrio comenzara a redistribuir la carga. Durante la

rutina de desequilibrio, el tiempo en la pantalla puede hacer
una pausa hasta que se complete esta actividad; hego

reanudara el resto del ciclo.
&Esta lavando un solo articulo o una carga voluminosa?

Si se ha detectado una carga desequilibrada, se agregara
tiempo al ciclo de exprimido. La lavadora intentara volver a
distribuir la carga con rotaci6n adicional.

&Ha lavado una carga grande usando el ciclo de lavado

expreso (Express Wash)?

El ciclo de lavado expreso esta dise_ado para cargas de
tama_o mas peque_o (de 2 a 3 articulos) de prendas con

suciedad ligera. Si se lavan cargas mas grandes en este
ciclo, aumentara el tiempo de lavado.

&Ha lavado una carga grande en un ciclo suave o

delicado?

Cuando use los ciclos expreso, o de ropa delicada, debe
poner cargas pequeSas. Esto le asegura un lavado delicado
para sus prendas sin aumentar los tiempos del ciclo.

52

Ropa demasiado mojada

• &Ha empleado el ciclo correcto para la carga que est_

lavando?

Seleccione un ciclo con un exprimido mas rapido.
&Ha lavado s61o un articulo o articulos voluminosos o ha

sobrecargado la lavadora? •
Un solo articulo, articulos voluminosos, o sobrecargar
pueden causar desequilibrio. Agregue art[culos o pruebe
distribuir uniformemente la ropa mojada en el tambor.
Seleccione Enjuague/DesagQe y exprimido (RINSE/DRAIN &
SPIN), luego seleccione segundo enjuague (2ND RINSE)
(para apagar la opci6n de enjuague) para desaguar la •
lavadora. Si la ropa continQa mojada, saque la mitad de la
carga de la lavadora e intentelo de nuevo.

• &Ha usado detergente HE? •
Si hay espuma durante los ciclos de enjuague y exprimido, se
reducira la velocidad de exprimido. Use detergente de alto
rendimiento (HE).

Residuos, pelusa, manchas en la carga; blancos
gris&ceos, colores opacos

&Ha agregado detergente en el dep6sito?
Para obtener 6ptimos resultados, agregue detergente en el
compartimiento del detergente. No agregue detergente en el

tambor de la lavadora.
&Ha separado la ropa adecuadamente?

Separe las prendas que sueltan pelusa (toallas, felpilla) de las
que atraen pelusa (pana, articulos sinteticos). Siempre que •
mezcle ropa blanca y de color en una carga puede ocurrir
una transferencia de tintes. Separe las prendas de color
oscuro de las blancas y claras. •

&Ha sobrecargado la lavadora?

No sobrecargue la lavadora. La lavadora puede Ilenarse pot
completo, pero sin apretujar la ropa. La carga debe estar
equilibrada. Si la lavadora esta sobrecargada, la pelusa
puede quedar adherida a las prendas.

• Verifique Io siguiente:
_,Sedej6 papel o paSuelo de papel en los bolsillos?

&Ha usado suficiente detergente de alto rendimiento

(HE)?

Siga las recomendaciones del fabricante para el tipo de ropa
que esta lavando. Para Iograr un 6ptimo rendimiento, use
solamente un detergente de alto rendimiento (HE). Use
suficiente detergente para quitar la suciedad y mantenerla en
suspensi6n.

• &Tiene agua dura?
Use mas detergente cuando lave prendas con suciedad
rebelde en agua fr[a o dura.

&Esta la temperatura del agua por debajo de los 60°F
(15,6°O)?

El agua de lavado con una temperatura inferior a 60°F
(15,6°C) quizas no disuelva por completo el detergente. Para
lavar use agua caliente o tibia que no afecte las telas de la
carga. Cerci6rese de que el sistema de agua caliente sea el
adecuado para proveer un lavado con agua caliente.

&Esta usando un ciclo de lavado de baja velocidad?

Los detergentes en polvo quizas no se disuelvan bien en los
ciclos de velocidad baja. Para obtener 6ptimos resultados,
use detergente I[quido para los ciclos con velocidad lenta,
tales como el de ropa delicada (Delicates).

&Ha descargado la lavadora con rapidez?
Para evitar la transferencia de tintes, descargue la lavadora
tan pronto como se detenga.

&Ha usado una bola con suavizante de telas?
Las bolas que distribuyen suavizante de telas no funcionan
correctamente en esta lavadora. Agregue el suavizante
I[quido de telas en el compartimiento del suavizante de telas.

&Ha usado detergente en polvo en un ciclo de baja
velocidad?

Considere el empleo de un detergente liquido.

&Ha usado el ciclo de lavado expreso (Express Wash)
para una carga voluminosa?

Para obtener 6ptimos resultados, use el ciclo de lavado
expreso para cargas pequeSas con suciedad ligera.

La ropa esta arrugada, enroscada o enredada

&Ha descargado la lavadora con rapidez?
Descargue la lavadora tan pronto como se detenga.

&Ha empleado el ciclo correcto para la carga que est_
lavando?

Utilice el ciclo de ropa delicada (Delicates) u otro ciclo con
velocidad baja de exprimido para reducir la formaci6n de

arrugas.

&Ha sobrecargado la lavadora?

La carga de lavado debe estar equilibrada y sin sobrecarga.
Las cargas deben moverse con libertad durante el lavado.

&Estaba el agua de lavado Io suficientemente tibia para
suavizar las arrugas?

Si no va a afectar las prendas, use agua tibia o caliente para
el lavado.

&Se han invertido las mangueras del agua caliente y del
agua fria?

Cerci6rese de que las mangueras del agua caliente y del
agua fria esten conectadas a los grifos correctos. Un
enjuague caliente seguido de un exprimido producira
arrugas. Vea "Conexi6n de las mangueras de entrada'.

53

TABLE DES MATII RES

CONTRATS DE PROTECTION ................................................... 54

GARANTIE .................................................................................... 55

SI_CURITI_ DE LA LAVEUSE ....................................................... 56

EXIGENCES D'INSTALLATION .................................................. 57

Outillage et pieces ..................................................................... 57

Options ...................................................................................... 57

Exigences d'emplacement ........................................................ 58

Systeme de vidange .................................................................. 59

Specifications electriques ......................................................... 60

INSTRUCTIONS D'INSTALLATION ............................................ 61

Elimination des accessoires de transport ................................. 61

Raccordement des tuyaux d'alimentation ................................ 61

Acheminement du tuyau de vidange ........................................ 62

Immobilisation du tuyau de vidange ......................................... 62

Reglage de I'aplomb de la laveuse ........................................... 63

Achever I'installation .................................................................. 63

CARACTI_RISTIQUES ET AVANTAGES .................................... 64

UTILISATION DE LA LAVEUSE .................................................. 65

Mise en marche de la laveuse ................................................... 65

Utilisation du detergent approprie ............................................ 65

Utilisation du distributeur .......................................................... 66

Pause ou remise en marche ...................................................... 67

Changement des programmes, options et modificateurs ........ 67

Temoins lumineux ..................................................................... 68

Programmes .............................................................................. 68

Sons normaux ........................................................................... 70

Options ...................................................................................... 70

Modificateurs ............................................................................. 70

Guide de lessivage .................................................................... 71

CONSEILS DE LESSIVAGE ......................................................... 72

Chargement ............................................................................... 72

Guide pour I'elimination des taches .......................................... 73

ENTRETIEN DE LA LAVEUSE .................................................... 74

Nettoyage de la laveuse ............................................................ 74

Robinets d'arrivee d'eau ........................................................... 75

Precautions a prendre avant les vacances,

un entreposage ou un dem6nagement ..................................... 75

DI_PANNAGE ................................................................................ 76

La laveuse et ses composants .................................................. 76

Fonctionnement de la laveuse .................................................. 77

Entretien des v6tements ............................................................ 79

NUMI_ROS DE SERVICE ....................... COUVERTURE ARRII_RE

CONTRATS DE PROTECTION

Le Contrat principal de protection contribue aussi a prolonger la
vie utile de votre nouvel appareil menager. Le Contrat* inclut :

Pi_ces et main d'oeuvre necessaires pour conserver les
appareils en etat de fonctionnement correct pendant une
utilisation normale, pas uniquement les defaillances. Notre
couverture s'adapte a la garantie du produit. Aucune
franchise, aucune anomalie de fonctionnement ne sent
exclues de ce contrat - protection reelle.

v' Un service d'expert propose par plus de 10 000 techniciens

d'entretien Sears autorises, ce qui signifie que quelqu'un de
confiance prendra soin de votre produit.

v' Appels de service illimites et service national, aussi souvent

que vous en avez besoin et quand vous en avez besoin.

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si plus de quatre pannes se produisent en deg& de
douze reels.

v' Remplacement du produit si votre produit couvert ne peut

@re repare.

v' V_rification annuelle d'entretien preventif sur demande -

sans frais supplementaires.
Aide rapide par t_l_phone - nous appelons cela Resolution

rapide - support telephonique d'un agent de Sears sur tous
les produits. Considerez nous comme un "manuel d'utilisateur
parlant".

v' Protection contre les sautes de puissance pour prevenir les

dommages electriques attribuables aux fluctuations de courant.

v' Couverture pour la perte de nourriture de 250 $ par an sur

tout aliment alt6re en raison d'une defaillance mecanique sur
tout refrigerateur ou congelateur couvert.

v' Remboursement de location si la reparation du produit

couvert prend plus de temps que promis.

v' 10 % de r_duction sur le prix courant de toute intervention de

reparation non-couverte et pieces de rechange.

D_s que vous achetez le Contrat, il suffit d'un appel tel6phonique
pour obtenir un rendez-vous de service. Vous pouvez appeler en tout
temps jour et nuit ou prendre un rendez-vous de service en direct.

Le contrat principal de protection constitue un investissement
sans risque. Si vous annulez pour une quelconque raison
pendant la periode de garantie du produit, nous vous
rembourserons integralement ou nous vous verserons un
remboursement au prorata apres I'expiration de la p@iode de
garantie. Achetez votre Contrat principal de protection
aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des
prix et renseignements suppl_mentaires aux I_tats-Unis,
composez le 1-800-827-6655.

*Le contrat de couverture au Canada varie pour certains

articles. Pour des informations d_taill_es, appelez Sears
Canada au 1-800-361-6665.

Contrats principaux de protection

Nous vous f61icitons d'avoir fait un achat judicieux. Votre nouvel
appareil Kenmore ®est congu et fabrique pour vous procurer des
annees de fonctionnement fiable. Mais comme pour tous les
produits, il pourra a I'occasion necessiter un entretien preventif
ou une reparation. Le cas echeant, un Contrat principal de
protection peut vous epargner de I'argent et des soucis.

54

Service d'installation Sears
Pour I'installation professionnelle garantie par Sears d'appareils

menagers et d'articles tels que les ouvre-portes de garage,
chauffe-eau, et autres gros appareils menagers, aux 12.-U.ou au
Canada, composez le 1-800-4-MY-HOME ®.

GARANTIE DES APPAREILS MI:!:NAGERSET PII:!:DESTAUX

FACULTATIFS KENMORE

GARANTIE LIMITI_E DE UN AN
Lorsqu'il est installe, utilise et entretenu conformement & toutes

les instructions fournies avec le produit, si cet appareil menager
fait defaut par suite d'un vice de materiau ou de fabrication au
cours de I'annee qui suit la date d'achat, composer le
1-800-4-MY-HOME ®pour obtenir une reparation gratuite.

Si cet appareil menager fonctionne a toute autre fin que
I'utilisation familiale privee, la presente garantie ne s'appliquera
que pendant 90 jours a partir de la date d'achat.

LA pRI-SENTE GARANTIE COUVRE UNIQUEMENT LES
VICES DE MATI_RIAUX ET DE FABRICATION. SEARS NE

PAIERA PAS POUR :

1. Les pieces courantes qui peuvent s'user suite a une

utilisation normale, notamment les filtres, courroies,
ampoules et sacs.

2. L'intervention d'un technicien pour montrer a I'utilisateur
comment installer, utiliser et entretenir correctement le
produit.

3. L'intervention d'un technicien pour nettoyer ou entretenir ce
produit.

4. L'endommagement ou les defauts du produit si celui-ci n'est
pas installe, utilise ou entretenu conformement a toutes les
instructions fournies avec le produit.

5. L'endommagement ou les defauts du produit resultant
d'accident, usage impropre ou abusif ou utilisation autre que
pour laquelle il est destine.

6. L'endommagement ou les defauts du produit causes par
I'utilisation de detergents, agents de nettoyage, produits
chimiques ou ustensiles autres que ceux recommandes dans
toutes les instructions fournies avec le produit.

7. L'endommagement ou les defauts des pieces ou systemes
resultant d'une modification non autorisee faite au produit.

CLAUSE D'EXONI_RATION DE RESPONSABILITI_ AU TITRE
DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

Le seul et exclusif recours du client dans le cadre de la presente
garantie limitee consiste en la reparation prevue ci-dessus. Les
garanties implicites, y compris les garanties applicables de
qualite marchande et d'aptitude a un usage particulier, sont
limitees a un an ou a la plus courte periode autorisee par la Ioi.
Sears n'assume aucune responsabilite pour les dommages
fortuits ou indirects. Certains 12tatsou certaines provinces ne
permettent pas I'exclusion ou la limitation des dommages fortuits
ou indirects, ou la limitation de la duree des garanties implicites
de qualite marchande ou d'aptitude a un usage particulier, de
sorte que cette exclusion ou limitation peut ne pas @re
applicable dans votre cas.

Cette garantie s'applique seulement Iorsque cet appareil
menager est utilise aux 12tats-Unis et au Canada.

Cette garantie vous confere des droits juridiques specifiques et
vous .pouvez egalement jouir d'autres droits qui peuvent varier

d'un Etat a I'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Darts I'espace ci-dessous, inscrire les numeros de modele et de
serie complets et la date d'achat. Vous trouverez ces
renseignements sur la plaque signaletique situee sur le produit.

Gardez ces renseignements a disposition pour obtenir plus
rapidement assistance ou service Iorsque vous communiquez
avec Sears au sujet de votre appareil menager.

Num_ro de module

Num_ro de s_rie

Date d'achat

Conservez ces instructions et votre re(_ude vente pour
reference ult_rieure.

ENREGISTREMENT DU PIC:DESTAL

Darts I'espace ci-dessous, inscrire les numeros de modele et de
serie complets et la date d'achat. Vous trouverez ces
renseignements sur la plaque signaletique situee sur le produit.

Gardez ces renseignements a disposition pour obtenir plus
rapidement assistance ou service Iorsque vous communiquez
avec Sears au sujet de votre piedestal.

Numdro de module

Numdro de sdrie

Date d'achat

Conservez ces instructions et votre requ de vente pour
r_f_rence ult_rieure.

55

SI:!:CURITI:!:DE LA LAVEUSE

Votre sdcuritd et celle des autres est tres importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.

Ce symbole d'alerte de securit6 vous signale les dangers potentiels de deces et de blessures graves & vous
et &d'autres.

Voici le symbole d'alerte de securit6.

Tousles messages de securite suivront le symbole d'alerte de securit6 et le mot "DANGER" ou
"AVERTISSEMENT'. Ces roots signifient :

Risque possible de deces ou de blessure grave si vous ne
euivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous
ne euivez pas lee instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SI_CURITle

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou de blessures Iors de I'utilisation de la

laveuse, suivre les precautions fondamentales dont les suivantes :

_' Lire toutes les instructions avant d'utiliser la laveuse.
s Ne pas laver des articles qui ont ete nettoyes ou

laves avec de I'essence ou imbibes d'essence,
solvants de nettoyage & sec, ou autres substances
inflammables ou explosives; ces substances
peuvent emettre des vapeurs susceptibles de
s'enflammer ou d'exploser.

_' Ne pas ajouter d'essence, solvant de nettoyage &

sec ou autre produit inflammable ou explosif darts
I'eau de lavage. Ces substances peuvent emettre
des vapeurs susceptibles de s'enflammer ou
d'exploser.

_' Dans certaines conditions, de I'hydrogene gazeux

peut se former darts un circuit d'eau chaude qui n'a
pas et6 utilise pendant 2 semaines ou plus. LE GAZ

HYDROGENE EST EXPLOSlBLE. Si le circuit d'eau
chaude n'a pas et6 utilise pendant une telle periode,

avant d'utiliser la laveuse, ouvrir tousles robinets
d'eau chaude et laisser I'eau s'ecouler pendant
plusieurs minutes par chaque robinet. Ceci
permettra I'evacuation de I'hydrogene gazeux
accumule. Comme ce gaz est inflammable, ne pas

fumer ou utiliser une flamme nue au cours de cette
periode.

_' Ne pas laisser des enfants jouer sur ou &I'interieur de la

laveuse. Bien surveiller les enfants Iorsque la laveuse est
utilisee & proximite d'enfants.

_' Avant de mettre la laveuse au rebut ou hors de service,

enlever la porte ou le couvercle.

_' Ne pas tenter d'atteindre un article & I'interieur de la cuve de

la laveuse Iorsque le tambour, la cuve ou I'agitateur est en
mouvement.

_' Ne pas installer ou remiser cette laveuse & un endroit ou elle

serait exposee aux intemperies.
_' Ne pas modifier les organes de commande.
_' Ne pas reparer ou remplacer un composant quelconque de

la laveuse, ni entreprendre une operation de service, si ce

n'est specifiquement recommande dans ce manuel ou dans

un manuel d'instructions de reparations destine & I'utilisateur;

il est alors essentiel que la personne concernee comprenne

ces instructions et soit competente pour les executer.
_' Voir "Specifications electriques" pour les instructions de

liaison & la terre.

CONSERVEZ CES INSTRUCTIONS

56

EXIGENCES D'INSTALLATION

Oi J;i ii:iiiiiiiiI i!i!i ,!iiii !!!

Rassembler les outils et pieces necessaires avant de commencer
I'installation. Les pieces fournies se trouvent dans le tambour de

la laveuse.

Outils n_cessaires au raccordement des tuyaux d'arriv_e
d'eau

• Pince (ouverture jusqu'& 19/16'' [39,5 mm])

• Lampe de poche (facultative)
Outils n_csesairse _ I'installation

• Cles plates de 14 mm et 13 mm

• Niveau

• Caleen bois

• Regle ou metre ruban
Pi_ces fournies

Si vous avez Vous devrez acheter
Tuyau de vidange Trousse de rallonge du tuyau de vidange

trop court de 4 pi (1,2 m), piece n° 285863
Robinets d'eau 2 tuyaux d'admission d'eau plus longs :

hors d'atteinte des 6 pi (1,8 m), piece n° 76314
tuyaux d'admission 10 pi (3,0 m), piece n° 350008

Pi_destal

Vous pouvez acheter separement des piedestaux de differentes
hauteurs pour cette laveuse. Vous pouvez choisir un piedestal de
10" (25,4 cm) ou un piedestal de 15,5" (39,4 cm). Le piedestal
augmentera la hauteur totale de la laveuse.

D

E

A. Bride de retenue pour

tuyau de vidange (en

forme de U)
B. Tuyau d'alimentation (2)
C. Rondelle pour tuyau

d' alimentation (4)

Autres pi_ces
Les pieces enumerees sont disponibles au magasin Sears local

ou au centre de service Sears. Pour obtenir plus de
renseignements, composer le

1-800-4-MY-HOME ®(1-800-469-4663}.

Si vous avez Vous devrez acheter

12vierde buanderie Systeme de pompe de puisard (si non
ou tuyau de rejet a deja disponible)
I'egout plus haut
que 96" (2,4 m)

12goutsureleve 12vierde vidange standard de 20 gal.

(76 L) de 30" (76,2 cm) de hauteur ou
evier utilitaire et pompe de puisard
(disponibles chez votre fournisseur local
d'articles de plomberie)

12goutau plancher Brise-siphon, piece n° 285834; tuyau de

vidange additionnel, piece n° 8318155; et
trousse de connexion, piece n° 285835

D. Bouchon pour les trous

des boulons de
transport (4)

E. Courroie perl_e

Pi_destal facultatif

Pour commander, appeler votre magasin Sears local. Pour de
plus amples renseignements, veuillez composer le

1-800-4-MY-HOME ®(1-800-469-4663).

Hauteur du Hauteur Couleur Numero
pi_destal approximative avec de

laveuse modble

10" (25,4 cm) 46" (116,8 cm) Blanc 46822
15,5" (39,4 cm) 51,5" (130,8 cm) Blanc 57822

Ensemble de superposition

Prevoyez-vous de superposer votre laveuse et votre secheuse?
Pour ce faire, vous devrez acheter un ensemble de superposition.

Pour commander, appeler votre magasin Sears local. Demander
le necessaire de superposition (piece n° 8572546). Pour de plus

amples renseignements, veuillez composer le
1-800-4-MY-HOME _ (1-800-469-4663). Suivre les instructions

fournies avec I'ensemble. Voir "Exigences d'emplacement".

57

Le choix d'un emplacement approprie pour la laveuse en
ameliore le rendement et reduit au minimum le bruit et le

"deplacement" possible de la laveuse.
La laveuse peut _tre installee sous un comptoir personnalise,

dans un sous-sol, une salle de buanderie, un placard ou un
encastrement. Voir "Syst_me de vidange".

IIfaut aussi prendre en compte les exigences d'emplacement
des appareils voisins. C'est fl I'utilisateur qu'incombe la
responsabilite de realiser une installation correcte.

II vous faudra

• Un chauffe-eau pour fournir de I'eau &120°F (49°C) &la laveuse.

• Une prise electrique reliee a la terre situee a moins de 6 pi
(1,8 m) de la prise du cordon electrique se trouvant a I'arriere
de la laveuse. Voir "Specifications electriques".

Des robinets d'eau chaude et d'eau froide situes a moins de
4 pi (1,2 m) des robinets d'admission d'eau chaude et d'eau

froide, et une pression d'eau de 20-100 Ib/po 2
(137,9-689,6 kPa).

Un plancher de niveau ayant une pente maximale de 1" (2,5 cm)
sous I'ensemble de la laveuse. L'installation de la laveuse sur

des surfaces de sol molles, telles que tapis ou surfaces avec
sous-couche en mousse n'est pas recommandee.

• Un plancher robuste et solide capable de soutenir le poids
total de la laveuse (eau et charge) de 400 Ib (180 kg).

Ne pas faire fonctionner la laveuse & des temperatures inferieures

32°F (O°C). Une quantite d'eau peut demeurer dans la laveuse

et causer des dommages a des temperatures basses.

Espacement recommand_ pour une installation
personnalis_e sous un comptoir

Les dimensions indiquees sent pour I'espacement recommand&

Installation personnalis_e sous un comptoir - laveuse
seulement

37" [rfi_l.

(93,9 C_}

1" _ 2T' _1_-- 1"

(2,5c_} (68,6cm} --(2,6 cm)

Espacement recommand_ pour une installation dans un
encastrement ou dans un placard, avec ou sans
pi_destal

Les dimensions indiquees sont pour I'espacement recommand&

Installation dans un encastrement ou placard

3__

(7,6cm)

48 po2

(310era2)'

t

D_gagements de s_paration _ respecter

• L'emplacement dolt _tre assez grand pour permettre d'ouvrir
completement la porte de la laveuse.

• Prevoir davantage d'espace pour faciliter I'installation et
I'entretien. La porte s'ouvre & plus de 90° et n'est pas reversible.

• Un espace supplementaire peut _tre requis pour les moulures
de porte et de plancher et pour les plinthes.

• Un espace supplementaire de 1" (2,5 cm) de tousles c6tes de
la laveuse est recommande pour reduire le transfert du bruit.

• II faut aussi prendre en compte I'espace requis entre les
appareils voisins.

Dimensions de la laveuse

--N !" I_- 80v2"_1 4"

(2,5crn) (77,5cm) (10,2cm)

A

A. Vue lat#rale - placard ou endroit exigu
B. Porte de placard avec orifices d'entr_e

d'air

24p02*-'

(155cm2)'

-,_3"
(7,6cm)

T

B

*Ouvertures minimums en haut et en bas pour la porte du

placard.

Installation dans un encastrement ou placard - laveuse sur
pi_destal

La porte n 'est pas reversible.

58

(2,6cm) (58,6cm} (2,5cm) (2,5cm) (77,5cm) (!0,2cm)

A B

A. Encastrement
B. Vue lat_rale - placard ou endroit exigu

Espacement recommand_ pour une installation dans un
encastrement ou dans un placard, avec laveuse et
s_cheuse superpos_es

Les dimensions indiquees sent pour I'espacement recommande.

48 po, 2 *

(3! 0 cm2)

±

T

o

24 p0,2*

(!55 cm2)

La laveuse peut _tre installee en utilisant le systeme de rejet
I'egout (au plancher ou mural), le syst6me de vidange de I'evier
de buanderie, ou le systeme de vidange au plancher.
Selectionner la methode d'installation du tuyau de vidange selon
les besoins. Voir "Outillage et pieces".

Syst_me de vidange avec tuyau de rejet & I'_gout - mural
ou au plancher (vues A et B)

Le systeme de rejet a I'egout necessite un tuyau de diametre
minimum de 2" (5 cm). La capacite minimale d'acheminement ne
doit pas _tre inferieure a 17 gal. (64 L) par minute.

Le sommet du tuyau de rejet a I'egout doit 6tre au moins a 30"
(76,2 cm) de hauteur et au maximum a 96" (2,4 m) de la base de

la laveuse.

30" mi_.

(76,2 era)

A

5 ¼"**--}_J

(13,3cm}

*Ouvertures minimums en haut et en bas pour la porte du

placard.

** Le coude d'evacuation externe necessite davantage d'espace.

***Les moulures de porte et de plancher et les plinthes peuvent

necessiter un espace supplementaire.

Espacement recommand_ pour rinstallation dans un
placard

Les dimensions indiquees sont pour I'espacement recommande.

Pour I'installation dans un placard avec porte, on doit pr_voir
des ouvertures minimums d'entr_e d'air au sommet du

placard.

7"(17,8cm)

Syst_me de vidange avec _vier de buanderie (vue C)

L'evier de buanderie doit avoir une capacite minimale de 20 gal.
(76 L). La partie superieure de I'evier de buanderie doit _tre a au
moins 30" (76,2 cm) au-dessus du plancher.

Syst_me de vidange au plancher (vue D)

Le systeme de vidange au plancher necessite un brise-siphon qui
peut _tre achete separement. Voir "Outillage et pieces".

Le brise-siphon doit 6tre au moins a 28" (71 cm) de la base de la
laveuse. Des tuyaux supplementaires peuvent _tre requis.

C D

4 31Y2 1

(lO,2crn) (80crn) (2,5cm) (2,Scrn) (68,6crn) (2,5cm)

59

Ne pas utiliser une tuyauterie de gaz pour le raccordement
la terre.

En cas de doute quanta la qualite de la liaison & la terre de la
laveuse, consulter un electricien qualifie.

Ne pas installer un fusible dans le conducteur neutre ou le
conducteur de liaison a la terre.

Risque de choc electrique

Brancher sur une prise a 3 amveoles reHee a materre.
Ne pas enmever mabrocbe de liaison a la terre.
Ne pas utHiser un adaptateur.

Ne pas utHiser un c_ble de raHonge.
Le non°respect de ces instructions peut causer

un deces, un incendie ou un choc e[ectriqueo

Une alimentation de 120 volts, 60 Hz, CA seulement, de

15 ou 20 amperes, protegee par un fusible est requise. On
recommande d'utiliser un fusible ou un disjoncteur
temporise. II est recommande de raccorder I'appareil sur un
circuit distinct exclusif a cet appareil.

Cette laveuse comporte un cordon d'alimentation electrique

trois broches pour liaison a la terre.

Pour minimiser les risques de choc electrique, on dolt
brancher le cordon sur une prise de courant de configuration
correspondante, a 3 alveoles, reliee a la terre et installee
conformement aux codes et r_glements Iocaux. Si une prise
de courant de configuration correspondante n'est pas
disponible, le client a la responsabilite et I'obligation de faire
installer par un electricien qualifie une prise de courant

correctement reliee a la terre.
Si les codes le permettent et si on utilise un conducteur

distinct de liaison a la terre, il est recommande qu'un
electricien qualifie verifie la qualite de la liaison a la terre.

INSTRUCTIONS DE LIA(SON _, LA TEl{RE

Pour une (aveuse re(iee ama terre et connectee par

un cordon :

Cette laveuse doit 6tre reIiee & Ia terre= En cas d'anomalie
de fonctionnement ou de panne, la liaison & Ia terre reduira

Jerisque de choc electrique en offrant au courant eIectrique
un itineraire d'evacuation de moindre resistance= Cette

Javeuse est aIJmentee par un cordon electrique comportant
un conducteur relie & la terre et une fiche de branchement
munie d'une broche de liaison a la terre= La fiche dolt _tre

branchee sur une prise de courant appropriee qui est bien
JnstaIIee et reliee & la terre conform_ment a tousles codes

et regIements Jocaux=

AVERTISSEMENT : Le raccordement incorrect de cet

appareU au conducteur de liaison & la terre peut susciter un
risque de choc electrique= En cas de doute quant & Ia quaIite

de la liaison & Ia terre de FappareU, consulter un electricien
ou technicien d'entretien quail%=

Ne pas modifier la fiche de branchement foumie avec
J'appareii - si Ia fiche ne correspond pas & la configuration
de la prise de courant, demander a un electricien quaIifie

d'instaUer une prise de courant convenable=
Pour une (aveuee raccordee en permanence :

Cette laveuse doit _tre raccordee a un systeme de c_biage
permanent en metal reUe _ la terre ou un conducteur relie b,

Jaterre dolt _tre en fonction avec les conducteurs de circuit
et raccordes a la borne de liaison a la terre ou Jaborne sur

('appareiI m_nager.

6O

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

Utiliser deu× eu plus de personnes pour depmacer et

installer malaveuse,

Le non-respect de cette instruction peut causer une

b_essure au dos eu d"autre bmessure.

IMPORTANT : Positionner la laveuse de sorte que I'arriere de la
laveuse soit a environ 3 pi (90 cm) de son emplacement final.

On trouve sur le panneau arriere de la laveuse 4 boulons bleus
qui supportent le systeme de suspension durant le transport. Ces

boulons retiennent aussi le cordon d'alimentation a I'interieur de
la laveuse jusqu'a ce que les boulons soient retires.

Inserer les rondelles plates neuves (fournies) dans chaque
extremite des tuyaux d'arrivee d'eau. Inserer fermement les

rondelles dans les raccords.

A B

A. Raccord

B. Rondelle

Connecter les tuyaux d'alimentation aux robinets d'eau

S'assurer que le tambour de la laveuse est vide.

1. Fixer un tuyau au robinet d'eau chaude. Visser completement
le raccord a la main pour qu'il comprime le joint.

2. Fixer un tuyau au robinet d'eau froide. Visser completement
le raccord a la main pour qu'il comprime le joint.

3. /_,I'aide d'une pince, serrer les raccords en effectuant deux
tiers de tour supplementaires.

1. Au moyen d'une cle de 13 mm, desserrer chacun des
boulons.

2. Une fois le boulon desserre, le deplacer au centre du trou et
retirer completement le boulon, y compris la cale
d'espacement en plastique couvrant le boulon.

3. Une fois que les 4 boulons ont ete retires, jeter les boulons et
les cales d'espacement. Puis tirer le cordon d'alimentation
travers I'ouverture du panneau arriere et obturer le trou avec

le bouchon fourni.

4. Obturer les trous des boulons avec les 4 bouchons pour les
trous des boulons de transport.

REMARQUE : Si la laveuse dolt _tre transportee a une date
ulterieure, appeler le centre de service local. Pour eviter des
dommages concernant la suspension et la structure, votre
appareil dolt _tre correctement monte pour reinstallation
ulterieure par un technicien certifie.

REMARQUE : Ne pas serrer excessivement ou utiliser du ruban
adhesif ou un calfeutrant sur la valve. Les valves risquent d'etre
endommagees.

Purger les canalisations d'eau

Laisser s'ecouler I'eau des deux robinets et des tuyaux
d'alimentation, dans un evier de buanderie, un tuyau de rejet

I'egout ou un seau, pour eliminer les particules se trouvant

dans les canalisations d'eau qui pourraient obstruer les tamis
de la valve d'arrivee d'eau.

• Verifier la temperature de I'eau pour s'assurer que le tuyau
d'eau chaude est connecte au robinet d'eau chaude et que le
tuyau d'eau froide est connecte au robinet d'eau froide.

61

Connecter les tuyaux d'alimentation _ la laveuse

D_charge de I'eau de lavage dans un _vier de buanderie ou
tuyau de rejet a I'egout

Connecter la bride de retenue pour tuyau de vidange sur le tuyau
de vidange ondule.

H. Tuyau d'eau chaude C. Tuyau d'eau froide

1. Fixer le tuyau d'eau chaude a la valve du tuyau d'alimentation
d'eau chaude (H) de la laveuse. Visser completement le

raccord a la main pour qu'il comprime le joint.

2. Fixer le tuyau d'eau froide au robinet d'eau froide (C) de la
laveuse. Visser completement le raccord a la main pour qu'il
comprime le joint.

3. ,A,I'aide d'une pince, serrer les raccords en effectuant ¾ de
tour supplementaires.

REMARQUE : Ne pas serrer excessivement. Le raccord
risque d'etre endommage.

4=

Ouvrir les robinets d'eau completement et verifier s'il y a des
fuites.

REMARQUE : Remplacer les tuyaux d'arrivee d'eau apr_s 5 ans
d'utilisation pour r6duire le risque de d6faillance intempestive.
Prendre note de la date d'installation ou de remplacement des
tuyaux d'arrivee d'eau, pour ref6rence ulterieure.

Inspecter periodiquement les tuyaux; les remplacer en cas de

renflement, de deformation, de coupure, d'usure ou si une
fuite se manifeste.

Le bon acheminement du tuyau de vidange protege vos
planchers contre les dommages imputables a une fuite d'eau.

Lire et suivre ces instructions.

Retirer le tuyau de vidange de la laveuse

Tirer doucement pour degager le tuyau d'evacuation (materiau
ondule) des agrafes d'arrimage.

A B

A. Embo_ter une extr_mit_ ou I'autre de la bride de retenue

pour tuyau de vidange sur le tuyau de vidange, au point de
commencement des ondulations.

B. Plier le tuyau de vidange pour le mettre au contact de la

bride de retenue du tuyau de vidange, et embo_ter I'autre
extr_mit_ de la bride sur le tuyau.

Pour emp_cher I'eau de vidange de refluer darts la laveuse :

• Ne pas redresser le tuyau de vidange ni forcer I'excedent de
tuyau dans le tuyau de rejet a I'egout. Le tuyau doit _tre bien
immobilise, tout en permettant le passage d'air.

• Ne pas mettre I'excedent du tuyau de vidange dans I'evier de
buanderie.

legout au plancher
II vous faudra peut-_tre des pieces supplementaires. Voir €gout

au plancher dans "Outillage et pieces".

1=

Faire passer le cordon d'alimentation par-dessus la laveuse.

2.

Deplacer la laveuse & son emplacement final.

3.

Placer le tuyau de vidange dans I'evier de buanderie ou le
tuyau de rejet a I'egout - voir I'illustration. Voir les illustrations

AetB.

62

C

4. Si les robinets d'eau et le tuyau rigide de rejet & I'egout sont
places en retrait, introduire I'extremite en crochet du tuyau de
vidange dans le tuyau rigide de rejet &I'egout. Voir

I'illustration C.

REMARQUES :

• Ne pas forcer I'excedent de tuyau de vidange dans I'arriere
de la laveuse.

• Pour eviter un effet de siphon, ne pas assurer I'etancheite & la

jonction entre le tuyau de vidange et le tuyau de rejet

I'egout.

Un bon reglage de I'aplomb et I'immobilisation des pieds de la
laveuse eviteront les bruits excessifs et les vibrations.

1. Verifier que les quatre ecrous de blocage sur les pieds de la
laveuse sent serres contre la caisse de la laveuse, en utilisant
une cle plate de 14 mm.

2. Placer la laveuse a son emplacement final et verifier I'aplomb
de la laveuse. La laveuse ne doit pas bouger d'avant en
arriere, lateralement ou transversalement Iorsqu'on appuie
sur les bords superieurs. Verifier que les quatre pieds sont
stables et reposent sur le sol.

3. Si la laveuse n'est pas d'aplomb, la tirer leg_rement vers
I'ext@ieur avant de I'incliner vers I'arriere. Soulever d'abord

I'avant avec un bloc de bois, desserrer les ecrous de blocage
et ajuster les pieds au besoin; soulever ensuite I'arriere et
ajuster les pieds au besoin. Repeter les etapes 1 a 3 jusqu'a
ce que la laveuse soit d'aplomb.

IMPORTANT : Les quatre pieds doivent _tre bien serres. Si les
ecrous de blocage ne sont pas serres centre la caisse de la
laveuse, celle-ci risque de vibrer.

,_!i_ii:iiil;iil_t_;!i!_!_,_=,i_,ii:i!!!__ii¸¸¸_iii'_iit'_iiiiil;!Lii!i:ililiii_!!:_i!ii!iiOi_

1. Consulter les specifications electriques. V@ifier que la
tension electrique disponible est correcte et que la prise de

courant est convenablement reliee a la terre. Voir
"Specifications electriques".

2. Verifier que toutes les pieces sont maintenant installees. S'il
reste une piece, passer en revue les diff@entes etapes pour
decouvrir laquelle aurait ete oubliee.

3. S'assurer d'avoir recup@e tous vos outils.

4. Jeter ou recycler tousles mat@iaux d'emballage.

5. Verifier que chaque robinet d'arrivee d'eau est ouvert.

6. Verifier s'il y a des fuites autour des robinets et des tuyaux
d'arrivee d'eau.

Risque de choc electrique

Brancher sur une prise a 3 alveoles retiee a la terre.
Ne pas enlever la broche de liaison a la terreo
Ne pas utiliser un adaptateuro

Ne pas utiliser un cSble de ralonge.
Le non-respect de ces instructions peut causer

un deces, un incendie ou un choc electrique.

7,

Brancher sur une prise a 3 alveoles reliee a la terre.

8.

Life "Utilisation de la laveuse".

9.

Pour tester et nettoyer la laveuse, mesurer la moitie de la
quantite de detergent HE Haute efficacite recommandee par
le fabricant pour une charge de taille moyenne. Verser le
detergent dans le distributeur de detergent. Selectionner
NORMAL/CASUAL (normal/tout-aller), puis START. Laisser la
machine executer le programme complet.

Utfliser uniquement un d_tergent HE Haute efficacit_.

63

CARACTI:!:RISTIQUESETAVANTAGES

Votre nouvelle laveuse haute efficacite & chargement frontal a ete
congue pour preserver les ressources et diminuer vos factures
d'eau et d'energie. La laveuse est congue pour determiner puis
fournir la quantite d'eau necessaire a une performance optimale.
Avec ce nouveau systeme, la duree de fonctionnement peut _tre
superieure a celle d'une laveuse conventionnelle.

Commandes _lectroniques
Les commandes electroniques flexibles sont faciles a utiliser, que

vous soyez un debutant ou un expert.

Niveau d'eau automatique
En s'ajustant au volume de la charge, cette caracteristique

permet a la laveuse d'utiliser la quantite d'eau minimum
necessaire au nettoyage et au ringage des v_tements. Un faible
niveau d'eau vous permet d'obtenir les m_mes resultats avec de
plus petites quantites de produits. 12tantdonne que seule la
quantite necessaire d'eau est utilisee, la laveuse vous fait aussi
economiser de I'energie. Vous pouvez obtenir les m_mes
resultats de lavage pour les petites charges et les charges dont le
volume est plus important.

Volume de charge plus important

L'absence d'agitateur permet de laver des articles plus grands et
plus encombrants tels qu'un sac de couchage de taille moyenne.
Vous pouvez aussi laver davantage de v_tements a la fois, ce qui
signifie moins de charges. Vous pouvez laver un oreiller ou un
gros ours en peluche.

Syst_me de suspension
Pour reduire le "deplacement" ou le "desequilibre" de la laveuse,

celle-ci combine :

• 2 ressorts pour isoler les vibrations

• 4 amortisseurs a la base de la laveuse pour minimiser le
mouvement

Tambour en acier inoxydable

Le tambour en acier inoxydable elimine la corrosion et permet
des vitesses d'essorage plus elevees pour une meilleure
extraction de I'eau et une reduction de la duree de sechage.

Moteur adaptatif a vitesse variable
Le moteur s'adapte au volume de la charge et au programme

selectionne pour delivrer les meilleures conditions de nettoyage,
de rin(;age et d'essorage. Le moteur peut gerer les vitesses
lentes n_cessaires pour les articles delicats et est assez puissant
pour amener une charge moyenne de v_tements a une vitesse
d'essorage elev6e.

Vitesses d'essorage

Cette laveuse selectionne automatiquement la vitesse
d'essorage en fonction du programme selectionne. Ce reglage
effectue a I'usine peut toutefois _tre modifie. Cette laveuse offre
jusqu'a trois choix de vitesses d'essorage differentes.

Add A Garment (ajouter un v_tement)

Cette option est disponible avec tousles programmes de lavage
sauf Rinse & Spin (ringage et essorage), Drain & Spin (vidange et
essorage), et Clean Washer (nettoyage de la laveuse). Lorsque
cette option est disponible au debut du programme, le temoin
lumineux de I'etat de I'el6ment "Ajouter un v_tement" s'allume
pendant les 7 premieres minutes. Cette laveuse octroie une
periode de 7 minutes pendant laquelle d'autres v_tements
peuvent _tre ajoutes a la charge.

Equilibre dynamique
Un systeme d'equilibrage de precision qui permet a la laveuse

d'atteindre des vitesses d'essorage elevees. La laveuse essore
plus vite pour que les v6tements sortant de la laveuse soient
moins humides qu'avec les machines traditionnelles
chargement par le dessus. De plus, si le systeme d'equilibre
dynamique detecte des charges desequilibrees durant
I'essorage, il redistribue les v_tements de fagon ace qu'ils soient
repartis uniformement.

Syst_me sup_rieur de distribution de d_tergent

Les trois compartiments du distributeur permettent le
chargement de tous les produits de lessive avant la mise en
marche de la laveuse. Les produits seront distribues dans la
laveuse au moment opportun pour un nettoyage performant. Le
systeme de liberation de I'agent de blanchiment est inclus dans
le systeme superieur de distribution de detergent. Le detergent
est ajoute au debut du programme et I'agent de blanchiment est
ajoute une fois que les enzymes ont pu effectuer leur nettoyage.
L'assouplissant de tissu sera distribue Iors du programme de
ringage ou du deuxieme rin(;age, le cas echeant. Le plateau du
systeme superieur de distribution de detergent peut _tre retire
facilement pour le nettoyage.

64

Utiliser uniquement un d_tergent HE Haute efficacit_.

UTILISATION DE LA LAVEUSE

STATUS

Add a Garment O

Prewash / Wash 9

Rinse _ Hca w Duty

Spin

Clothes Clean 0 Whitest Whites Rinse/Drain

Controls Locked Clean

Door Locked us _b_C_,ON_

Power MODIFIERS & OPTIONS

/

Delicate

?

Washer

Risque d'incendie

Ne jamais mettre des articles humectes d'essence ou
d'autres fluides inflammables dans Ja maveuse.

Aucune laveuse ne peut completement enBever I'huile.
Ne pas faire secher des artictes qui ont ete saris par

tout genre d'huiJe (y compris rueshuHes de cuisson).
Le non-respect de ces instructions peut causer un

deces, une explosion ou un incendie.

AVERTISSEMENT : Pour reduire le risque d'incendie, de choc
electrique ou de blessures corporelles, lire les INSTRUCTIONS

IMPORTANTES DE SI_CURITE avant de faire fonctionner cet
appareil.

Le texte suivant est un guide pour I'utilisation de la laveuse. Se
referer aux sections specifiques de ce manuel pour obtenir des
renseignements plus detailles.

Ne pas remiser des produits de lessive sur le dessus de cette
laveuse. La vibration est normale durant le fonctionnement.

Utiliser uniquement des detergents Haute efficacit& Pour ce type
de detergent, "HE" ou "Haute efficacite" sera mentionne sur
I'emballage. Ce syst_me de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non-HE.
L'utilisation d'un detergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durees de
programmes plus Iongues et une performance de ringage
reduite. Ceci peut aussi entrafner des defaillances des
composants et une moisissure perceptible. Les detergents HE
sont con(_us pour produire la quantite de mousse adequate pour

le meilleur rendement. Suivre les recommandations du fabricant
pour determiner la quantite de detergent a utiliser.

Utiliser uniquernent un d_tergent HE Haute efficacit_.

Premier programme de lavage sans linge _ laver

Avant de laver les v6tements pour la premiere fois, si cela n'a pas
deja ete fait au moment de I'etape d'installation finale, choisir le
programme Normal/Casual (normal/tout-aller) et I'executer sans
linge. Utiliser uniquement un detergent HE Haute efficacit&
Utiliser la moitie de la quantite recommandee par le fabricant
pour une charge de taille moyenne. Ce programme prealable sert

garantir que I'interieur est propre avant de laver des v&tements.

65

Pour tous les programmes de lavage

1. Pour charger la laveuse
Ouvrir la porte de la laveuse en tirant sur la poignee.
Trier le linge d'apres la couleur et le type de tissu. Placer une
charge de linge trie dans la laveuse. Ne pas surcharger la
laveuse. Une surcharge peut causer un nettoyage mediocre.

• La laveuse peut _tre bien remplie mais le linge ne dolt pas

_tre tass& La porte de la laveuse dolt fermer facilement.

• Melanger les gros et les petits articles. Cviter de laver un

article seul. Charger la laveuse uniformement.

• Laver les petits articles tels que les chaussettes d'enfants

dans un sac en filet pour le linge. II est recommande
d'utiliser plus d'un sac pour le linge et de remplir chaque
sac avec des quantites similaires.

• Lorsqu'on retire le linge, verifier de temps en temps sous

le joint/soufflet de couleur grise & I'avant de la cuve qu'il
n'y ait pas de petits articles coinces.

2. Fermer la porte de la laveuse en la poussant fermement
jusqu'& ce que le verrou s'enclenche. La porte de la laveuse

demeurera verrouillee durant le programme de lavage.
REMARQUE : Lorsqu'un programme de lavage est termine,

la porte dolt _tre ouverte puis refermee avant qu'un nouveau
programme puisse commencer. La porte peut _tre ouverte
seulement si STOP (arr_t) a ete selectionne alors que le
temoin ADD A GARMENT (ajouter un v_tement) etait allume
ou si le programme a ete annul& Voir "Pour annuler un
programme" dans la section "Changement des programmes,

options et modificateurs".

3=

Ouvrir le tiroir distributeur et verser les produits de lessive
dans les compartiments de detergent, d'agent de

blanchiment ou d'assouplissant de tissu. Fermer le tiroir
lentement pour eviter les renversements. Voir "Utilisation du

distributeur".
REMARQUE : Utiliser uniquement des detergents HE Haute

efficacit&

4. Mettre la laveuse en marche en selectionnant POWER
(alimentation). Selectionner un des programmes en tournant

le selecteur de programme. Le temoin lumineux
correspondant au programme selectionne s'allumera. Lors de

la selection d'un programme de lavage, les prereglages des
modificateurs, options, temperature de I'eau et vitesse
d'essorage pour le programme selectionne seront allumes.
Les prereglages procurent les soins aux tissus recommandes
pour le programme selectionn& Voir "Programmes".

5. Selectionner les OPTIONS desirees. Toutes les options ne
sont pas disponibles avec tous les programmes. Voir
"Options".

6. Selectionner les MODIFICATEURS desires. Tous les
modificateurs ne sont pas disponibles avec tous les

programmes et toutes les options. Voir "Modificateurs".

7. Si desire, selectionner le CYCLE SIGNAL (signal de
programme). Le signal est utile Iorsque vous lavez des

articles qui doivent _tre enleves de la laveuse aussit6t qu'elle
s'arr_te. Appuyer une fois sur CYCLE SIGNAL (signal de
programme) pour I'activer. Le temoin lumineux s'allumera.
Appuyer a nouveau pour le desactiver.

8. Pour commencer le programme de lavage

imm_diatement

Selectionner START (pendant 1 seconde environ).

• Si vous n'appuyez pas sur START (mise en marche) dans
les 5 minutes qui suivent le choix d'un programme, la
laveuse s'eteint automatiquement.

• Lorsque le programme de lavage est termine, le temoin
de I'etat d'avancement CLOTHES CLEAN (linge propre)
s'allume, la porte se deverrouille et la charge peut _tre

retiree de la laveuse. La laveuse s'eteint
automatiquement 5 minutes apres la fin du programme et

le temoin CLOTHES CLEAN (linge propre) s'eteint. Pour
eteindre manuellement la laveuse apres la fin d'un
programme de lavage, selectionner STOP (arr_t) une fois.

9. Pour commencer le programme de lavage ult_rieurement

Selectionner DELAY START (mise en marche differee) jusqu'a
ce que la duree de delai desiree (en heures) soit indiquee sur

I'afficheur de la duree residuelle estimee. Selectionner START
(mise en marche). La fen_tre d'affichage indique le compte

rebours jusqu'au programme de lavage.
IMPORTANT : En cas de mise en marche differee d'un

programme, utiliser seulement des detergents en poudre
dans le compartiment de lavage principal car les detergents
liquides risquent de suinter hors du compartiment avant le
debut du programme de lavage.

Votre nouvelle laveuse comporte un tiroir distributeur avec trois
compartiments separes pour les produits de lessive - un pour le
detergent, un pour I'agent de blanchiment liquide et un pour
I'assouplissant de tissu liquide. Les produits de lessive sont
dilues et distribues automatiquement au moment approprie
durant le programme de lavage, ce qui evite a I'utilisateur de
retourner a la laveuse durant le programme pour ajouter ces
produits.

II est normal que de petites quantites d'eau demeurent dans les
distributeurs Iorsque le programme de lavage est achev&

Ne pas placer les produits de lessive directement dans la cuve de
lavage. Toujours utiliser les distributeurs appropries lots de I'ajout
des produits de lessive.

Choix du d_tergent appropri_

Utiliser uniquement des detergents Haute efficacit& Pour ce type
de detergent, "HE" ou "Haute efficacite" sera mentionne sur
I'emballage. Ce systeme de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non-HE.
L'utilisation d'un detergent ordinaire est susceptible
d'occasionner des erreurs de la part de la laveuse, des durees de
programmes plus Iongues et une performance de ringage reduite.
Ceci peut aussi entrafner des defaillances des composants et une
moisissure perceptible. Les detergents HE sont cont;us pour
produire la quantite de mousse adequate pour le meilleur
rendement. Suivre les recommandations du fabricant pour
determiner la quantite de detergent a utiliser.

66

Utiliser uniquement un d_tergent HE Haute efficacit&

Pour remplir les compartiments du distributeur

1. Tirer le tiroir distributeur.

2. Ajouter le produit de lessive desire darts le compartiment
appropri&

3. Enfoncer le tiroir distributeur lentement et completement
(pour eviter les renversements).

A

Distributeur

A. Levier de d_gagement du distributeur
B. Compartiment pour d_tergent du lavage principal
C. Cornpartirnent pour agent de blanchiment liquide
D. Cornpartiment pour assouplissant de tissu

Compartiment pour assouplissant de tissu

(Lettre D dans I'illustration du distributeur)

• Ajouter 1/4de tasse (60 mL) d'assouplissant de tissu liquide
dans ce compartiment. L'assouplissant de tissu sera
automatiquement distribue Iors du ringage final ou du
deuxieme rin(_age, le cas echeant.

• Ne pas remplir au-dela du niveau "MAX".

1. Pour faire faire une pause a la laveuse a tout moment,
selectionner STOP (arr_t).

2. Pour poursuivre le programme, selectionner START (pendant
environ 1 seconde).

Toutes les options et tousles modificateurs ne sont pas
disponibles avec tousles programmes.

Les programmes, options et modificateurs peuvent _tre changes

tout moment tant que START (mise en marche) n'a pas ete

selectionne.

Pour arr_ter un programme et en s_lectionner un autre

Compartiment pour d_tergent du lavage principal
(Lettre B dans I'illustration du distributeur)

Verser le detergent HE liquide ou en poudre dans ce
compartiment pour le programme de lavage principal.

• L'agent de blanchiment en poudre sans danger pour les
couleurs peut _tre ajoute au compartiment du lavage
principal avec le detergent en poudre.

• Utiliser le dispositif de mesure fourni avec le detergent. Ne
pas verser davantage que la quantite recommandee par le

fabricant.

REMARQUE : Un remplissage excessif pourrait causer un exces
de mousse.

Compartiment de I'agent de blanchiment
(Lettre C dans I'illustration du distributeur)

Ne pas verser PLUS de % de tasse (160 mL) d'agent de
blanchiment liquide dans ce compartiment. L'agent de
blanchiment sera automatiquement dilue et distribue au moment
approprie au cours du premier ringage apres le programme de
lavage. Ce compartiment ne peut diluer un agent de blanchiment
en poudre.

• Utiliser seulement un agent de blanchiment liquide dans ce
distributeur. Ne pas utiliser ce distributeur pour ajouter un
agent de blanchiment en poudre ou tout agent de
blanchiment sans danger pour les couleurs a votre charge de
lavage.

Toujours mesurer I'agent de blanchiment liquide. Utiliser une
tasse a mesurer avec un bec verseur; ne pas utiliser une
quantite approximative. Suivre les instructions du fabricant
pour une utilisation en toute securite.

• Ne pas remplir au-del& du niveau "MAX".
REMARQUE : Un remplissage excessif pourrait causer des

dommages aux v_tements.

1. Selectionner une fois STOP (arr_t).

2. Selectionner le programme desire.

3. Selectionner les OPTIONS et MODIFICATEURS desires.

4. Selectionner START (pendant environ 1 seconde) pour
remettre la laveuse en marche au debut du nouveau

programme.

Pour annuler un programme

1. Selectionner deux fois STOP (arr_t).

2. La laveuse s'eteint, la porte se deverrouille et les v_tements
peuvent _tre retires.

REMARQUE : Si le niveau d'eau ou la temperature est trop
eleve(e), la laveuse effectuera automatiquement une vidange
avant le deverrouillage de la porte.

Pour changer les options ou les modificateurs Iorsque le
programme a commenc_

1. Selectionner STOP (arr_t).

2. S_lectionner les OPTIONS ou MODIFICATEURS desires. Si
I'option ou le modificateur n'est pas disponible, la machine

emet un bip.

3. Appuyer sur la touche START (pendant environ 1 seconde)
pour poursuivre le programme.

Pour vidanger la laveuse manuellement

1. Selectionner STOP (arr_t).

2. Selectionner RINSE/DRAIN & SPIN (rin(_age/vidange et
essorage).

3. Appuyer sur le bouton 2ND RINSE (2nd rint_age) pour
desactiver I'option de second ringage.

4. Selectionner START (pendant environ 1 seconde) pour
commencer la vidange.

5. Lorsque I'essorage est termine, la porte se deverrouille. Les
articles peuvent _tre retires de la laveuse.

67

Dur6e r_siduelle estim6e

Ces temoins lumineux indiquent quelle portion du programme la
laveuse est en train d'effectuer. IIs peuvent aussi indiquer &quel
moment vous pouvez ajouter un article additionnel eta quel

moment les commandes sent verrouillees.

Add a Garment O

Prewash / Wash

Clothes Clean _

Controls Locked_

Door Locked

Rinse

Spin

|

Ajout d'articles

Vous pouvez ajouter des articles dans la laveuse Iorsque le
programme de lavage a commence si le temoin lumineux ADD A
GARMENT (ajouter un v&tement) est allum& Tousles
programmes comportent cette caracteristique sauf Rinse/Spin
(rin(_age/essorage), Drain/Spin (vidange/essorage), et Clean
Washer (nettoyage de la laveuse).

Pour ajouter des articles

1. Selectionner STOP (arr_t). La porte de la laveuse se
deverrouille et les articles peuvent &tre ajoutes.

2. Pour poursuivre le programme, fermer la porte et selectionner
START (pendant environ 1 seconde).

REMARQUE : Pour ajouter des articles une fois que la periode
ADD A GARMENT est terminee, il est necessaire d'annuler le

programme de lavage, d'ajouter les articles et de commencer un
nouveau programme de lavage.

Clothes Clean (linge propre)

Les durees de programme varient automatiquement en fonction
de la pression et de la temperature de I'eau, du detergent et de la
charge de linge. La duree du programme sera prolongee en cas
d'exces de mousse ou si la charge est desequilibree. La
procedure contre la mousse elimine I'exc_s de mousse et permet
un rin(_age correct de vos v_tements. Les options selectionnees
affectent aussi les durees de programme qui sont mentionnees
dans le tableau des prereglages de programme. La duree
residuelle estimee peut changer jusqu'a 30 minutes dans des

conditions extremes.

Door Locked (porte verrouill_e)

Lorsque le temoin lumineux s'allume, la porte est verrouillee.

Programmes de lavage

Choisir le programme de lavage en tournant le bouton de
selection de programme au programme desir& Le temoin
lumineux correspondant au programme selectionne s'allumera.
Chaque programme est con(_u pour differents types de tissu et

niveaux de salet&

ExpressWash Delicate

Normal/ Casual

Heavy Duty

Whitest Whites Rinse/Drain

_ln

Le temoin Clothes Clean (linge propre) s'allume Iorsque le
programme est termin& Le temoin reste allume jusqu'a ce que la
porte soit ouverte.

Verrouillage des commandes

La fonction Control Lock (verrouillage des commandes) emp&che
I'utilisation involontaire de la laveuse. Vous pouvez aussi utiliser
la caracteristique de verrouillage des commandes pour
emp_cher des changements involontaires de programme ou
d'option durant un programme. Lorsque CONTROLS LOCKED
(commandes verrouillees) est allume, tousles boutons sont
desactives a I'exception de STOP (arr6t) et POWER
(alimentation). Vous pouvez verrouiller les commandes alors que

la laveuse est en marche.

Pour verrouiller les commandes

Selectionner CYCLE SIGNAL (signal de programme) pendant
3 secondes.

Le temoin lumineux CONTROLS LOCKED (commandes
verrouillees) s'allume.

Pour deverrouiller les commandes
Selectionner CYCLE SIGNAL (signal de programme) pendant

3 secondes jusqu'a ce que le temoin lumineux CONTROLS
LOCKED (commandes verrouillees) s'eteigne.

Washer

USE}]L_ACHONLY

Chaque programme comporte une duree de programme, une
temperature de lavage/ringage et une vitesse d'essorage
prereglees et peut comporter des options et modificateurs
preregles. Les prereglages procurent les soins aux tissus
recommandes pour le programme selectionn&

Les prereglages peuvent _tre modifies a tout moment tant
que START (mise en marche) n'a pas ete selectionn& Toutes
les options et tousles modificateurs ne sont pas disponibles
avec tousles programmes. Pour modifier les reglages apres
le debut d'un programme, selectionner STOP (arr_t) puis
selectionner les reglages desires. Appuyer sur la touche
START [pendant environ 1 seconde] pour poursuivre le

programme.

68

Normal/Casual (normal/tout-aller)

Chaque programme comporte une duree de programme, une
temperature de I'eau et une vitesse d'essorage preetablies. Les
reglages preetablis procurent les soins aux tissus recommandes
pour le programme selectionne. Voir le tableau.

Programme Dur_e Temperature Vitesse

estim_e* de lavage/ d'essorage
(hr:min) rin_age

Whitest Whites 0:85 Chaude/ High

(blancs les plus Froide (elevee)
blancs)

Heavy Duty 0:71 Chaude/ High
(service intense) Froide (elevee)

Normal/Casual 0:54 Tiede/Froide High
(normal/tout- (elevee)
aller)

Express Wash 0:30 Tiede/Froide High
(lavage rapide) (elevee)

(2-3 articles)
Delicate 0:37 Tiede/Froide Medium

(articles (moyenne)
delicats)

Rinse/Drain & 0:25 Froide/Froide High
Spin (rin£age/ (elevee)

vidange et
essorage)

Drain & Spin 0:15 N/A High
(vidange et (elevee)
essorage)

Clean Washer 0:54 N/A High

(nettoyage de la (elevee)
laveuse)

*Les durees de programme varient automatiquement en

fonction de la pression et de la temperature de I'eau, du
detergent et de la charge de linge. La duree du programme

sera prolongee en cas d'exces de mousse ou si la charge est
desequilibree.

Whitest Whites (blancs les plus blancs)

Ce programme est specialement congu pour le nettoyage de
charges de linge blanc sale avec ajout d'agent de blanchiment.

Les temperatures de lavage elevees assurent un fonctionnement
optimal de I'agent de blanchiment. Un rin(_age additionnel fournit

une performance de rin(_age optimale pour eviter les residus de
chlore sur votre lessive. Ce programme combine un culbutage &

vitesse rapide, une duree de lavage prolongee et un essorage
vitesse elevee pour reduire la duree de sechage.

Heavy Duty (service intense)

Utiliser ce programme pour laver des charges de v_tements
robustes, aux couleurs grand teint et tres sales. Ce programme
combine un culbutage a vitesse rapide, une duree de lavage
prolongee et un essorage a vitesse elevee pour reduire les durees
de sechage.

Utiliser ce programme pour laver des charges de tissus qui ne se
repassent pastels que chemises de sport, chemisiers, v_tements
de travail tout-aller, melanges a pressage permanent, coton et
linge de maison et tissus synthetiques. Ce programme combine
un culbutage a vitesse moyenne, un essorage a vitesse elevee et
un processus de refroidissement de la charge pour reduire le

froissement.

Express Wash (lavage rapide)

Utiliser ce programme pour laver des petites charges de
2-3 articles leg_rement sales dont on a besoin rapidement. Ce
programme combine un culbutage & vitesse rapide, une duree de

lavage plus courte et un essorage a vitesse tres elevee pour
reduire la duree de sechage. Les grandes charges prolongent la

duree de lavage.

Delicate (articles d_licats}

Utiliser ce programme pour laver les tissus fragiles et la lingerie.
Ce programme combine un culbutage a basse vitesse et un
essorage a vitesse moyenne pour assurer un soin delicat des

tissus.

• Utiliser des sacs en filet pour laver les sous-v_tements tels
que les soutiens-gorge a armature, les articles avec cordons
et les articles de petite taille tels que les chaussettes.

Rinse/Drain & Spin (ringage/vidange et essorage)

Utiliser ce programme pour rincer, vidanger et essorer la charge
de lavage. Ce programme combine un culbutage a vitesse elevee
et un essorage a vitesse elevee. Si desire, on peut reduire la
vitesse d'essorage en selectionnant la vitesse souhaitee a partir
du modificateur SPIN SPEED (vitesse d'essorage).

Le programme Rinse/Drain & Spin est utile pour

• Les charges qui necessitent un rin_age uniquement.

• Ajouter de I'assouplissant de tissu a une charge en utilisant le
distributeur d'assouplissant de tissu.

Drain & Spin (vidange et esserage)

Utiliser ce programme pour vidanger la laveuse ou pour vidanger
et essorer la charge de lavage. La vitesse d'essorage est
prereglee a High (elevee). Si desire, on peut reduire la vitesse
d'essorage en selectionnant la vitesse souhaitee a partir du
modificateur SPIN SPEED (vitesse d'essorage).

REMARQUE : Les charges de v_tements synthetiques, tissus
delicats, articles lavables a la main et lainages doivent _tre
vidanges sans essorage ou avec essorage a basse vitesse pour
ne pas ddormer les tissus.

Utilisation du r_glage DRAIN & SPIN

• Selectionner le programme RINSE/DRAIN & SPIN (rin_age/
vidange et essorage).

• Appuyer sur le bouton 2ND RINSE (2nd rin(_age) pour
desactiver I'option de rin(_age.

• Appuyer sur START (mise en marche).

69

Clean Washer (nettoyage de la laveuse) 2nd Rinse (2nd rin_age)

Utiliser le programme Clean Washer une fois par mois pour
conserver I'interieur de la laveuse frais et propre. Ce programme
utilise un niveau d'eau plus eleve en combinaison avec I'agent de
blanchiment liquide pour nettoyer a fond I'interieur de la machine

laver. Voir "Nettoyage de la laveuse".

IMPORTANT : Ne pas placer de v_tements ou autres articles
dans la laveuse pendant le programme Clean Washer. Utiliser ce
programme avec un tambour de lavage vide.

Comme avec tout nouveau produit, vous entendrez des sons
auxquels vous n'_tes pas habitues. Vous pouvez entendre
differents sons Iors du verrouillage/deverrouillage de la porte et
durant le processus de lavage, ringage ou essorage. Entre les
changements dans les actions de lavage, la laveuse fera des
pauses momentanees. Vous entendrez le bruit de la pulverisation
et de I'eclaboussement de I'eau pendant les programmes de
lavage et de rin£:age. Ces nouveaux sons et pauses font partie du
fonctionnement normal de la laveuse. Voir "Depannage'.

Vous pouvez personnaliser votre lavage en ajoutant des options
vos selections de programme. Vous pouvez ajouter ou modifier
une option apr_s le debut d'un programme a tout moment avant
la mise en marche de I'option selectionnee. Toutes les options
ne sent pas disponibles avec tousles programmes.

O Prewash

O 2nd Rinse

Un second ringage peut _tre effectue pour favoriser I'elimination
des residus de detergent ou d'agent de blanchiment sur les
v_tements. Cette option fournit un rin(;age additionnel avec une
eau a la m_me temperature que pour le rint;age normal.

Signal de programme

Ce signal est utile Iorsque vous retirez les articles de la laveuse
aussit6t qu'elle s'arr_te. Selectionner ON (marche) ou OFF (arr_t).

Les prereglages pour la temperature de I'eau, la vitesse
d'essorage et les options de rin(;age peuvent _tre modifies. Vous
pouvez changer un modificateur apres le debut d'un programme

tout moment avant la mise en marche du modificateur

selectionn& Tousles modificateurs ne sont pas disponibles avec
toutes les options et tousles programmes.

Auto TempControl

I

I_ Hot Cold

High I?Warm / WarraMedium _Warm / Cold

Low OCold / Cold

Speed Temp

• Pour modifier la vitesse d'essorage, selectionner le bouton
SPIN SPEED (vitesse d'essorage) jusqu'a ce que le reglage

desire s'allume.

• Pour modifier la temperature de I'eau, selectionner le bouton
WASH/RINSE TEMP (temperature de lavage/ringage), jusqu'a
ce que le reglage desire s'allume.

Consulter la section "Guide de lessivage" pour un apergu des
options possibles pour chaque selection de programme de
lavage.

Si une option est disponible avec un programme selectionne,
le temoin lumineux pour cette option s'allume au moment de

la selection.
Si une option n'est pas disponible avec un programme

selectionne, un bref signal sonore est emis et le temoin
lumineux pour cette option ne s'allume pas au moment de la

selection.

Prewash (pr_lavage)

Utiliser cette option pour des charges de v_tements tres sales qui
necessitent un pretraitement.

• Ajouter du detergent dans le compartiment de lavage
principal du tiroir distributeur.

Cette option ajoute un temps de culbutage avant le programme
principal selectionn& La laveuse enchaine automatiquement du
programme de prelavage au programme de lavage principal.

Temperature de lavage/ringage

Selectionner une temperature de I'eau selon le type de charge
laver. Utiliser I'eau de lavage la plus chaude sans danger pour les
tissus. Suivre les instructions sur I'etiquette des v_tements.

Les rin(;ages & I'eau tiede permettent un meilleur sechage que les
ringages a froid. Les ringages a I'eau tiede augmentent le
froissement. Darts les climats froids, un ringage & I'eau tiede
facilite la manipulation de la charge. Les rint'ages a froid
economisent de I'energie.

70

Guide de temperature

Temperature de I'eau de Tissus sugg_r_s
lavage

HOT (chaude) Blancs et couleurs claires

Salete intense

WARM (tilde) Couleurs vives

Saletes moderees & legeres

COLD (froide) Couleurs qui deteignent ou

Darts les temperatures d'eau de lavage inferieures a 60°F
(15,6°C), les detergents ne se disselvent pas bien. Les saletes
peuvent _tre difficiles a enlever.

Consulter ce tableau pour les types de charges suggeres et le programme correspondant. Pour chacun des programmes de la laveuse,
les options disponibles sent indiquees a droite.

PROGRAMME TYPE DE CHARGE SUGGERE OPTIONS DISPONIBLES

Whitest Whites

(blancs les plus
blancs)

Heavy Duty (service Sous-v6tements, serviettes, chemises, etc, en _' _' v' v'

intense) coton et tres sales
Normal/Casual Chemisiers, chemises, salopettes, etc. en polyester, _' _' v' v'

(normal/tout-aller) nylon, ceton, lin eu melanges de ceten et

Tissus blancs sales _' _' v' v'

normalement sales

s'attenuent
Saletes legates

Commande automatique de la temperature

La Cemmande autematique de la temperature (CAT) detecte et
maintient electroniquement une temperature uniforme de I'eau.
La CAT regule I'arrivee d'eau chaude et d'eau froide. La fonction
CAT est automatiquement activee Iorsqu'un programme est
selectionn& Voir le tableau des prereglages de programme dans
"Programmes".

• La fonction CAT fonctionne pour la temperature de lavage
avec les reglages Warm/Warm (tiede/tiede), Warm/Cold
(ti_de/froide) et Cold/Cold (froide/froide).

• La fonction CAT fonctionne pour la temperature de rin(_age
avec le reglage Warm/Warm (tiede/tiede).

• Les temperatures de ringage & froid dependent de la
temperature de I'eau froide au robinet.

DelayStart Prewash 2nd Cycle Signal
(mise en (Prelavage) Rinse (signal de
marche (2nd programme)

diff_r_e) rin_:age)

Express Wash Petites charges de 2-3 articles en coton, polyester, _' v' v'
(lavage rapide) nylon, et melanges de coten legerement sales

Delicate Rideaux et v_tements delicats, robes, jupes, _' v' v'
(articles d_licats} chemises et chemisiers

Rinse/Drain & Spin Toutes les charges _' v' v'
(ringage/vidange et
essorage}

Clean Washer Pas de v_tement _' v'
(nettoyage de la

laveuse)

71

CONSEILS DE LESSIVAGE

Preparation des v_tements pour le lavage Tri

Suivre les recommandations suivantes pour prolonger la vie de •
vos v6tements.

• Utiliser uniquement des detergents Haute efficacit& Pour ce
type de detergent, "HE" ou "Haute efficacite" sera mentionne
sur I'emballage. Ce systeme de lavage, utilisant moins d'eau,
provoquera trop de mousse avec un detergent ordinaire non-
HE. L'utilisation d'un detergent ordinaire est susceptible •
d'occasionner des erreurs de la part de la laveuse, des durees
de programmes plus Iongues et une performance de rint_age
reduite. Ceci peut aussi entrainer des defaillances des •
composants et une moisissure perceptible. Les detergents HE
sont congus pour produire la quantite de mousse adequate
pour le meilleur rendement. Suivre les recommandations du
fabricant pour determiner la quantite de detergent a utiliser.

Utfliser uniquernent un detergent HE Haute efficacit&

Fermer les fermetures a glissiere, les boutons pression et les
crochets pour eviter d'accrocher d'autres articles. Retirer les

epingles, boucles et autres objets durs pour eviter
d'egratigner I'interieur de la laveuse. Oter les garnitures et les
ornements non lavables.

Vider les poches et les retourner.
Retourner les revers et enlever la charpie et la poussiere avec

une brosse.
Retourner les tricots synthetiques pour eviter le boulochage.

Attacher les cordons et les ceintures pour emp6cher
I'emm_lement.

Raccommoder les dechirures, les ourlets defaits et les
coutures.

Traiter les taches.
Les v_tements taches ou mouilles doivent _tre laves sans

delai pour obtenir les meilleurs resultats.
M_langer les petits articles avec les gros, eviter de laver un

article seul et repartir la charge de far,on egale dans la
laveuse.

Laver les petits articles tels que les chaussettes d'enfants
dans un sac en filet pour le linge. Pour obtenir une charge
equilibree, on recommande d'utiliser plus d'un sac et de
remplir chaque sac avec des quantites similaires.

REMARQUE : Si vous lavez uniquement des petits articles, il
est recommande d'utiliser plus d'un sac et de remplir chaque
sac avec des quantites similaires.

D_chargement

• Retirer les v_tements de la laveuse une fois que le

• Lorsqu'on retire le linge, verifier de temps en temps sous le

Separer les articles tres sales des articles leg_rement sales,
m_me si on les lave normalement ensemble. Separer les
articles qui forment de la charpie (serviettes, chenille) des
articles qui retiennent la charpie (velours c6tele, synthetiques,
pressage permanent). Dans la mesure du possible, retourner
les articles qui forment de la charpie.

Separer les couleurs foncees des couleurs claires et les
articles grand teint des articles qui deteignent.

Trier en fonction des tissus et de la confection (cotons
solides, tricots, articles delicats).

programme est termin& Des objets en metal comme les
fermetures a glissiere, les boutons-pression et les boucles
peuvent rouiller si on les laisse Iongtemps dans le panier de la

laveuse.

joint de couleur grise a I'avant de la cuve qu'il n'y ait pas de

petits articles coinces.

Suggestions de chargement
V_tements de travail Iourds

2 pantalons 3 jeans
3 chemises 1 salopette

Charge mixte

2 draps doubles ou 6 shorts

1 drap de tres grande taille 2 chemises

4 tales d'oreiller 2 chemisiers
6 tee-shirts 6 mouchoirs

Serviettes

8 serviettes de bain 10 debarbouillettes
8 serviettes a main 1 tapis de bain

Articles d_licats

3 camisoles 2 soutiens-gorge
4 jupons 2 chemises de nuit

4 culottes

Programme EXPRESS WASH
(lavage rapide)

(2-3 v_tements)

2 chemises habillees
1 pantalon habille

72

_ii:;iiiii!iiii4;jiiiii@::i!:i_II3,OLt!'¸¸_l"",_;!!_i,iiiii!!'_l_liiiii_'i_,;ii:;i;_!ii:iiOl'ldi!i!,_::i!:i_!_i;L%:]:::i1%_:_:i:i_;

Tache Utiliser un agent de Utiliser le Tache Utiliser un agent de Utiliser le

blanchiment au chlore programme de
liquide ou sans danger lavage sugg_r_
pour les couleurs

blanchiment au chlore programme de
liquide ou sans danger lavage sugg_r_

If Whitest Whites

Encre

If Cold (froide) ou

Sang Normal/Casual

(blancs les plus
blancs)

Warm (tiede)
Prewash (prelavage)

(normal/tout-aller)

Herbe

Produits

base de

tomate

if Whitest Whites

if Whitest Whites

i/

) Whitest Whites

Caf_/

chocolat

Produits de

beaut_

Huile de

moteur
usag_e

Ne pas faire culbuter des articles secs sales ou taches. La chaleur risque de fixer les taches de fagon permanente.

If Warm (tiede)

Prewash (prelavage)

(blancs les plus

blancs)

Heavy Duty (service

intense)

Warm (tiede)
Prewash (prelavage)
Heavy Duty (service
intense)

Boue

D_odorants

i/

Anneau

autour du

col

(blancs les plus
blancs)

(blancs les plus
blancs)

Warm (tiede)

Prewash (prelavage)

Whitest Whites

(blancs les plus
blancs)

Heavy Duty (service
intense)

Normal/Casual
(normal/tout-aller)

73

ENTRETIEN DE LA LAVEUSE

Nettoyage du joint/souffiet de la porte

1. Ouvrir la porte de la laveuse et retirer tout v_tement ou article
de la laveuse. 2.

2. Examiner le joint/soufflet de couleur grise entre I'ouverture de 3.
la porte et le panier pour deceler des zones tachees. Tirer sur

le joint/soufflet pour examiner toutes les zones sous le joint/
soufflet et voir s'il n'y a pas d'objets etrangers.

A

A. Joint/soufflet

3. Si des zones tachees sont decelees, essuyer ces zones en
respectant la procedure indiquee ci-dessous.

a} Melanger une solution diluee en utilisant 3Ade tasse

(177 mL) d'agent de blanchiment liquide et 1 gal. (3,8 L)
d'eau tiede du robinet.

b} Essuyer la zone du joint/soufflet avec la solution diluee,

en utilisant un chiffon humide.

c} Laisser agir pendant 5 minutes.
d} Essuyer la zone completement avec un chiffon sec et

laisser I'interieur de la laveuse secher avec la porte
ouverte.

IMPORTANT :

• Porter des gants en caoutchouc en cas de nettoyage
pendant une periode prolongee.

• Consulter les instructions du fabricant de I'agent de
blanchiment pour une utilisation correcte.

Proc_lure d'entretien de la laveuse

Cette laveuse comporte un programme special qui utilise des
volumes d'eau plus importants en combinaison avec I'agent de
blanchiment liquide pour nettoyer a fond I'interieur de la laveuse.

REMARQUES :

• Lire ces instructions completement avant de debuter la
procedure de nettoyage.

Si necessaire, le programme de nettoyage peut _tre
interrompu en appuyant sur le bouton STOP (arr6t). Ceci
arr_tera le programme. Un programme RINSE/DRAIN & SPIN
(ringage/vidange et essorage) doit alors _tre effectue afin
d'eliminer completement I'agent de blanchiment de la
laveuse. Le non-respect de cette procedure peut causer des
dommages a la laveuse et aux v6tements ajoutes Iors du
programme suivant.

D_but de la procedure

1. Ouvrir la porte de la laveuse et retirer tout v_tement ou article
de la laveuse.

Verifier que la porte est fermee.
Ouvrir le tiroir distributeur et ajouter immediatement

¾ de tasse (160 mL) d'agent de blanchiment au chlore liquide
au compartiment d'agent de blanchiment.

REMARQUE : Ne pas verser de detergent pour ce
programme. L'utilisation de plus de ¾ de tasse (160 mL)
d'agent de blanchiment occasionnera, avec le temps, des
dommages au produit.

4. S'assurer que le tiroir distributeur est ferme.

5. Selectionner le programme CLEAN WASHER (nettoyage de la
laveuse).

6. Appuyer sur START (mise en marche).
REMARQUE : Le panier pivotera, la porte se deverrouillera,

se verrouillera a nouveau et enfin le programme se
poursuivra.

• La machine ne se remplira pas mais le panier pivotera

alors que la laveuse effectuera un court programme de
detection. Ceci prendra environ 3 minutes.

7.

Le programme determinera si des v_tements ou autres
articles se trouvent dans la laveuse.

a) Si aucun article n'est detecte dans la laveuse, il passera

I'etape 8.

b) Si des articles sont d_tect_s dans la laveuse, tousles

temoins lumineux clignoteront, "rL" ou "F-34" s'affichera
et les temoins WASH (lavage) et CONTROLS LOCKED
(commandes verrouillees) resteront allumes. La porte se

deverrouillera.

• Appuyer sur STOP (arr_t) pour annuler le code
d'echec. Puis repeter les etapes 1,2 et 6 pour
remettre le programme en marche.

8. Une fois que le programme a commence, laisser le
programme s'achever.

9. ,&,la fin du programme, laisser la porte legerement ouverte,
pour permettre une meilleure ventilation et le sechage de

I'interieur de la laveuse.

fraicheur de la laveuse

• Utiliser uniquement un detergent HE Haute efficacite.

• Laisser la porte leg_rement ouverte apres chaque
programme pour permettre une meilleure ventilation et le
sechage de I'interieur de la laveuse.

• Repeter la procedure d'entretien chaque mois, en utilisant
¾ de tasse (160 mL) d'agent de blanchiment au chlore
liquide.

Si la procedure ne permet pas de rem_dier suffisamment aux
problemes de fra;cheur de la machine, veuillez examiner les
conditions d'installation et d'utilisation pour deceler d'autres

causes.

74

Nettoyage de I'ext_rieur Remise en marche de la laveuse :

Utiliser une eponge ou un linge doux humide pour essuyer les
renversements. Essuyer occasionnellement les surfaces externes
de la laveuse pour maintenir son apparence d'appareil neuf.
Utiliser un savon doux et de I'eau. Ne pas utiliser des produits

abrasifs.

Nettoyage du tiroir distributeur

Le tiroir distributeur est amovible pour faciliter le nettoyage.

1. Deverrouiller le tiroir distributeur en appuyant sur le levier de
degagement. Voir "Utilisation du distributeur". Retirer le tiroir.

2. Oter les inserts (le siphon des compartiments de
I'assouplissant de tissu et de I'agent de blanchiment).

3. Laver les pieces sous I'eau du robinet.
REMARQUE : Ne pas laver les composants au lave-vaisselle.

4. Reinstaller les inserts et remettre le distributeur dans le tiroir.

Remplacer les tuyaux d'arrivee d'eau apres cinq ans d'utilisation
pour reduire le risque de defaillance intempestive. Inspecter
periodiquement les tuyaux; les remplacer en cas de renflement,
de ddormation, de coupure et d'usure ou si une fuite se

manifeste.
Lors du remplacement des tuyaux d'arrivee d'eau, inscrire la date

du remplacement.

i,i,l_ii_,i::i!_,_ii!::;_i_:!?i_::::_,OS_i!_!:_!_iiii!_i!:!!!_¸_,i::::i_/__;l_ii]_iCiii,_!i:!i;_ii_'_,_iiii,_i__!:_;_::iil_,_?_i_i:i_%!!i:;_l_t::

Installer et ranger la laveuse a I'abri du gel. L'eau qui peut rester
dans les tuyaux risque d'abimer la laveuse en temps de gel. Si la
laveuse dolt faire I'objet d'un demenagement ou de remisage au
cours d'une periode de gel, preparer I'appareil pour I'hiver.

Entretien en cas de non-utilisation ou de p_riode de
vacances :

Faire fonctionner la laveuse seulement Iorsqu'on est present. Si
vous devez partir en vacances ou ne pas utiliser la laveuse
pendant une periode prolongee, vous devez executer les
operations suivantes :

• Debrancher la laveuse ou deconnecter la source de courant
electrique.

• Fermer I'alimentation d'eau de la laveuse. Ceci aide a eviter
les inondations accidentelles (dues a une augmentation de la

pression) quand vous _tes absent.

• Ouvrir legerement la porte pour fournir une ventilation.

Preparation de la laveuse pour I'hiver :

1. Vidanger les canalisations d'eau.

2. Reconnecter les tuyaux d'arrivee d'eau aux robinets.

3. Ouvrir les deux robinets d'eau.

Risque de choc electrique
Brancher sur une prise a 3 alveoles retiee a la terre.
Ne pas enlever la broche de liaison a la terre.

Ne pas utiHser un adaptateur.
Ne pas utHiser un c_b_e de raHonge.

Le non=respect de ces instructions peut causer
un deces, un incendie ou un choc e_ectrique.

4=

Brancher la laveuse ou reconnecter la source de courant
electrique.

5.

Faire executer a la laveuse un programme Normal/Casual
(normal/tout-aller) avec la moitie de la quantite normale
recommandee de detergent HE pour une charge moyenne,
afin de nettoyer la laveuse et enlever I'antigel, le cas echeant.

Transport de la laveuse :

1. Si la laveuse dolt _tre deplacee en temps de gel, verser
une pinte (1 L) d'antigel pour vehicule recreatif dans le

tambour. Faire executer a la laveuse un programme Drain &
Spin (vidange et essorage).

2. Debrancher le cordon d'alimentation.

3. Debrancher le tuyau de vidange du syst_me de vidange et le
fixer aux pinces du panneau arriere.

4. Fermer les deux robinets d'eau.

5. Deconnecter les tuyaux d'arrivee d'eau des robinets puis
vidanger les tuyaux et les fixer au panneau arriere de la

laveuse.

6. IMPORTANT : Faire un appel de service. Ne pas reutiliser les
vis de calage. La laveuse dolt _tre transportee en position

verticale. Pour eviter des dommages concernant la
suspension et la structure, votre appareil dolt _tre

correctement monte pour une reinstallation ulterieure par un
technicien certifi&

1. Verser 1 pinte (1 L) d'antigel pour vehicule recreatif dans le
tambour.

2. Faire executer a la laveuse un programme Drain & Spin
(vidange et essorage).

3. Debrancher la laveuse ou deconnecter la source de courant
electrique.

4. Fermer les deux robinets d'eau.

5. Debrancher les tuyaux d'arrivee d'eau des robinets et les
vider.

R_installation de la laveuse

1. Suivre les "Instructions d'installation" pour choisir
I'emplacement, regler I'aplomb de la laveuse et la raccorder.

2. Faire executer a la laveuse un programme Normal/Casual
(normal/tout-aller) avec la moitie de la quantite normale
recommand_e de detergent HE pour une charge moyenne,
afin de nettoyer la laveuse et enlever I'antigel, le cas echeant.

75

DEPANNAGE

Essayer d'abord les solutions sugg_r_es ici pour _viter possiblement le coOtd'une visite de service ....

Codes d'erreur

Un code d'erreur peut apparaftre sur I'afficheur de la duree
residuelle estimee. Consulter la liste ci-dessous pour identifier le
probleme eventuel et effectuer les verifications necessaires.

• "F20" affich_ (probl_me d'admission d'eau - absence

d'eau ou alimentation insuffisante en eau)

Selectionner deux fois STOP (arr_t) pour annuler le
programme. Debrancher la laveuse ou deconnecter la source
de courant electrique.

V_rifier ce qui suit :

Les robinets d'eau sont-ils completement ouverts?
Les tamis au point de raccordement des tuyaux d'arrivee

d'eau a la laveuse sont-ils obstrues? Les tuyaux d'arrivee
d'eau sont-ils deformes?

Les tuyaux d'arrivee d'eau sont-ils geles?

Risque de choc electrique

Brancher sur une prise a 3 a_veo_es re,ice a _aterreo
Ne pas en_ever _abroche de liaison a la terreo

Ne pas utiHser un adaptateur.
Ne pas utiHser un c_b_e de raHonge.

Le non-respect de ces instructions peut causer
un deces, un incendie ou un choc e_ectriqueo

Brancher la laveuse ou reconnecter la source de courant
electrique. S&lectionner a nouveau un programme et appuyer

sur START (mise en marche). Si le probleme persiste, faire un
appel de service.

"F21" affich_ (probl_me de vidange)
Selectionner deux fois STOP (arr_t) pour annuler le
programme. Debrancher la laveuse ou deconnecter la source
de courant electrique.

V_rifier ce qui suit : •
Le tuyau de vidange est-il deforme?
Le tuyau de vidange est-il gele?
Le tuyau de vidange est-il obstrue?
Le tuyau de vidange est-il a plus de 96" (2,4 m) au-dessus du

plancher?

"SD" (mousse savonneuse)
Lorsque de la mousse savonneuse excessive est detectee,
cette fonction se met en marche automatiquement. Cette
action enleve I'exces de mousse et assure le ringage
approprie de votre linge. "SD" est affiche durant le rin(_age et

la fin du programme pour vous informer que I'action
corrective pour la mousse a ete activee. Utiliser seulement
des detergents HE (haute efficacite).

Variables "F" [F01 - F34] (probl_me _lectrique)

Selectionner deux fois STOP (arr_t) pour annuler le
programme. Selectionner RINSE/DRAIN & SPIN (rin(_age/
vidange et essorage) puis selectionner 2ND RINSE (pour
desactiver I'option de ringage) en cas d'exces d'eau dans la

laveuse.
Selectionner a nouveau un programme et appuyer sur START

(mise en marche). Si le probleme persiste, faire un appel de
service.

Bruit, vibrations, d_s_quilibre

La laveuse est-elle d'aplomb?

La laveuse dolt _tre d'aplomb. Les quatre pieds doivent _tre
installes correctement et les ecrous doivent _tre serres contre

la caisse de la laveuse.
Les quatre pieds de la laveuse doivent _tre bien en contact

avec le plancher. Si la laveuse est sur un piedestal, elle dolt
_tre fixee au piedestal et les quatre pieds du piedestal
doivent _tre bien en contact avec le plancher.

La laveuse fait-elle un bruit different?
Comme avec tout nouveau produit, vous entendrez des sons

auxquels vous n'_tes pas habitues. Vous pouvez entendre
differents sons Iors du verrouillage/deverrouillage de la porte
et durant le processus de lavage, rin9age ou essorage. Entre
les changements darts les actions de lavage, la laveuse fera
des pauses momentanees. Vous entendrez le bruit de la
pulv_risation et de I'eclaboussement de I'eau pendant les
programmes de lavage et de ringage. Ces nouveaux sons et
pauses font partie du fonctionnement normal de la laveuse.

La laveuse est-elle install_e sur un plancher robuste et
solide?

Se referer aux "Instructions d'installation" pour les exigences
relatives au plancher. Le bruit et les vibrations peuvent _tre
r6duits en plagant une planche de contreplaque de 3_,,
(19,1 mm) sous la laveuse. Le contreplaque peut se prolonger
en-dessous de la laveuse et de la secheuse pour les
maintenir a des hauteurs egales.

La laveuse fait-elle un bruit de gargouillement ou de
bourdonnement?

Lorsque I'eau est vidangee de la laveuse, on peut entendre le
bruit de la succion de I'air par la pompe. Ceci se produit a la
fin de la vidange. Ceci est normal.

Lavez-vous des articles avec agrafes en m_tal, boucles
ou fermetures _ glissi_re?

Vous pouvez entendre le bruit des articles metalliques
touchant le tambour de la laveuse. Ceci est normal.

Les 4 vis de calage a I'arri_re de la machine ont-elles _t_
retirees?

Voir "elimination des accessoires de transport".

76

Fuites d'eau de la laveuse

Mauvaises odeurs de la laveuse

La porte a-t-elle _t_ ouverte pendant "Add a garment"
(ajouter un v_tement)?

De I'eau peut suinter de I'interieur de la porte si celle-ci a ete
ouverte apres le debut d'un programme.

Un d_tergent HE est-il utilis_?
Les detergents non identifies Haute efficacite peuvent causer

un exc_s de mousse qui peut creer des fuites a I'arri_re de la
laveuse.

• Les tuyaux de remplissage sont-ils serres?

Les joints de tuyaux de remplissage d'eau sont-ils
correctement install_s?

Verifier les deux extremites de chaque tuyau. Voir
"Raccordement des tuyaux d'alimentation".

Le tuyau de vidange est-il correctement installS?
Le tuyau de vidange dolt _tre bien fixe au conduit

d'evacuation ou a I'evier de buanderie. Voir "lmmobilisation
du tuyau de vidange".

L'_vier ou le conduit d'_vacuation est-il obstru_?
L'evier et le conduit d'evacuation doivent pouvoir drainer

17 gal. (64 L) d'eau par minute. Si le debit d'eau est obstrue
ou ralenti, I'eau peut refouler du conduit d'evacuation ou de
I'evier. Verifier la plomberie du domicile (eviers de buanderie,
robinets, conduit d'evacuation, conduites d'eau) pour voir s'il
y a des fuites.

Fonctionnement des distributeurs

Avez-vous suivi les directives du fabricant pour I'addition
de d_tergent et d'assouplissant darts les distributeurs?

Mesurer la quantite de detergent et d'assouplissant de tissu.
Verser lentement dans les distributeurs. Essuyer tout

renversement. Diluer I'assouplissant dans le distributeur
d'assouplissant.

Avez-vous plac_ un agent de blanchiment en poudre ou
liquide sans danger pour les couleurs dans le distributeur

d'agent de blanchiment au chlore liquide (sur certains
mod_les)?

Verser I'agent de blanchiment en poudre ou liquide sans
danger pour les couleurs dans le compartiment du detergent

principal. Ne pas utiliser le distributeur d'agent de
blanchiment au chlore liquide pour I'agent de blanchiment

sans danger pour les couleurs.

• Le distributeur d'assouplissant de tissu est-il obstru_?
Nettoyer le distributeur d'assouplissant de tissu. Voir

"Entretien de la laveuse" pour les details.

Les produits de lessive sont-ils dans le bon compartiment
du distributeur?

Verser les quantites appropriees de detergent,
d'assouplissant de tissu ou d'agent de blanchiment au chlore

liquide dans le compartiment approprie. Verser I'agent de
blanchiment en poudre ou liquide sans danger pour les
couleurs dans le compartiment du detergent principal.

Y a-t-il de I'eau darts le distributeur a la fin du
programme?

Une petite quantite d'eau restera dans le compartiment du
distributeur. Ceci est normal.

• Voir "Nettoyage de la laveuse".

Utilisez-vous un d_tergent HE?
L'utilisation d'un detergent non HE peut provoquer un film

residuel a I'origine d'odeurs.

Avez-vous laiss_ la porte ouverte apr_s utilisation?

Cette laveuse dispose d'une fermeture etanche pour eviter
les fuites d'eau. Pour eviter la formation d'odeurs, laisser la
porte ouverte afin de permettre a la laveuse de secher entre

les utilisations.

La porte ne se d_verrouille pas

Toute I'eau s'est-elle _coul_e de la laveuse durant
I'essorage?

Selectionner RINSE/DRAIN & SPIN (rin_age/vidange et
essorage) puis selectionner 2ND RINSE (pour desactiver

I'option de ringage) pour evacuer toute eau restee dans la
laveuse. La porte de la laveuse se deverrouillera a la fin de la
vidange.

• La porte est-elle verrouill_e et le t_moin "Add a garment"

(ajouter un v_tement) est-il allum_?

Appuyer une fois sur STOP (arr_t). La porte se deverrouillera.

La laveuse ne fonctionne pas, ne se remplit pas, ne rince
pas, ne culbute pas; la laveuse s'arr_te

Risque de choc e_ectrique

Brancher sur une prise a 3 alveoles retiee a la terre.
Ne pas en_ever _abroche de _iaison a la terreo

Ne pas utiHaer un adaptateuro
Ne pas utHiser un c_ble de raHonge.

Le non=respect de ces instructions peut causer
un deces, un incendie ou un choc e_ectrique.

Le cordon d'alimentation est-il branch_ darts une prise
3 alv_oles reli_e a la terre?

Brancher le cordon d'alimentation dans une prise a 3 alveoles
reliee a la terre.

Utilisez-vous un c&ble de rallonge?

Ne pas utiliser un c&ble de rallonge.
Un fusible est-il grille ou le disjoncteur s'est-il d_clench_?

Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.

Les deux robinets d'eau (chaude et froide) sont-ils
ouverts?

Ouvrir I'arrivee d'eau.
Le tuyau d'arriv_e d'eau est-il d_form_?

Redresser les tuyaux.

77

Les tamis de la valve d'arriv_e d'eau sont-ils obstru_s?

Couper I'arrivee d'eau et retirer les tuyaux d'arrivee d'eau de
la laveuse. Oter toute pellicule ou particules accumulees.
Reinstaller les tuyaux, ouvrir I'arrivee d'eau et verifier s'il y a

des fuites.

La laveuse est-elle en pause normale du programme?
La laveuse fait une pause d'environ 2 minutes darts certains

programmes. Laisser le programme se poursuivre. Certains
programmes comprennent des periodes de culbutage et de
trempage.

• La laveuse est-elle surcharg_e?
Laver des charges plus petites.

• La porte de la laveuse est-elle bien fermee?
La porte dolt _tre fermee Iorsque la laveuse est en marche.

• Les vis de calage ont-elles _t_ retirees?
Les quatre vis de calage doivent _tre retirees pour un

fonctionnement correct de la laveuse.

• Un programme a-t-il et_ s_lectionn_ sans que START ait
_te s_lectionn_ pendant 1 seconde?
Appuyer sur START (mise en marche) pendant 1 seconde.

La porte a-t-elle _t_ ouverte apr_s I'ach_vement du
dernier programme?

La porte dolt _tre ouverte et fermee a nouveau pour mettre en
marche un nouveau programme.

La laveuse continue de se remplir ou la vidange se

poursuit, le programme semble bloqu_

Le haut du tuyau de vidange est-il plus bas que 30"
(76 cm) sur la laveuse?

Le dessus du tuyau de vidange dolt _tre au moins a 30"
(76 cm) au-dessus du plancher. Voir "Systeme de vidange".

Le tuyau de vidange est-il trop serr_ dans le conduit
d'_vacuation, ou est-il fix_ au conduit d'_vacuation avec

du ruban adh_sif?

Le tuyau de vidange dolt _tre I&che mais bien fix& Ne pas
sceller le tuyau de vidange avec du ruban adhesif. Le tuyau a

besoin d'une ouverture pour I'air. Voir "lmmobilisation du
tuyau de vidange".

La laveuse n'effectue pas de vidange ni d'essorage,

I'eau reste dans la laveuse

• Le tuyau de vidange est-il obstru_ ou I'extremit_ du tuyau
de vidange se trouve-t-elle _ plus de 96" (2,4 m) au-

dessus du plancher?

• La tension est-elle basse?
Verifier la source de courant electrique ou appeler un electricien.

Excbs de mousse?
Lorsqu'un exces de mousse est detecte, une procedure
speciale centre la mousse se met en marche

automatiquement. Le programme se terminera une fois que
I'exces de mousse sera elimin& Ceci survient plus

frequemment Iorsqu'un detergent non-HE est utilis&

La charge est-elle _quilibr_e?
Le lavage d'un seul article ou d'un article encombrant peut

provoquer un desequilibre. Ajouter des articles eu redistribuer
la charge.

Pas assez d'eau/pas assez de mousse

Faible niveau d'eau?

Cette laveuse utilise un faible niveau d'eau afin de fournir des
resultats de nettoyage satisfaisants. Vous verrez peu ou pas

d'eclaboussures d'eau avec cette laveuse. Ceci est normal.

Utilisez-vous un d_tergent HE?
Le detergent HE est un detergent qui provoque peu de

mousse. Ceci est normal et n'affecte pas la performance de
nettoyage.

Temperature de lavage/ringage

• Les robinets d'arriv_e d'eau chaude et froide ont-ils _te

inverses?

Voir "Raccordement des tuyaux d'alimentation".

Lavez-vous un nombre important de charges?
Lorsque la frequence de charges lavees augmente, la

temperature de I'eau peut baisser Iorsqu'on choisit une
temperature chaude ou tiede. Ceci est normal.

Changements dans la dur_e du programme/programme

trop long

Duree de programme estim_e?
Les durees de programme varient automatiquement en

fonction de la pression et de la temperature de I'eau, du
detergent et de la charge de linge. La duree du programme

sera prolongee en cas d'exc_s de mousse ou si la charge est
desequilibree. La procedure centre la mousse elimine I'exces

de mousse et permet un ringage correct de vos v_tements.
Les options selectionnees affectent aussi les durees de
programme qui sont mentionnees dans le tableau des
prereglages de programme.

Exces de mousse?
Lorsqu'un exces de mousse est detecte, une procedure

speciale contre la mousse se met en marche
automatiquement. Cette procedure prolongera la duree

initiale du programme.
La charge a-t-elle caus_ un d6s_quilibre?

Lorsqu'il y a un trop grand desequilibre, une procedure de
reequilibrage se met en marche pour redistribuer la charge.

L'affichage de la duree se mettra en pause jusqu'a ce que
cette activite soit terminee, puis se reactivera pour le reste du

programme.
Lavez-vous un article seul ou une charge encombrante?

La duree d'essorage est ajoutee si une charge desequilibree
est detectee. La laveuse tentera de redistribuer la charge
avec un culbutage supplementaire.

Avez-vous lav_ une grande charge avec le programme
Express Wash (lavage rapide)?

Le programme Express Wash (lavage rapide) est con_u pour
les plus petites charges (2-3 articles) de v_tements

legerement sales. Si des charges plus grandes sent lavees
avec ce programme, la duree de lavage augmentera.

Avez-vous lav_ une grande charge en utilisant un
programme doux ou le programme Delicate (articles
d_licats)?

Avec les programmes de lavage Express Wash (lavage
rapide), ou Delicate (articles delicats), vous devez laver des
petites charges. Ceci assure un lavage delicat de vos
v_tements sans augmenter les durees de programme.

78

ii!!}}!iiSi21ti{>iii:iii:_i;!!!}!_t_(:::i!iii:i_!!ii::qi!i;'i_{!!@b;i_lI:{iW_i{ii}!!!!!il;

Charge trop mouill_e

Avez-vous utilis_ le bon programme pour la charge
laver?

Choisir un programme avec une vitesse d'essorage plus
elevee.

Avez-vous lave un article seul, des articles encombrants
ou avez-vous surcharg_ la laveuse?
Le lavage d'un seul article ou d'un article encombrant, ou une

charge excessive peuvent provoquer un desequilibre. Ajouter
des articles ou essayer de repartir uniformement la lessive

mouillee dans le tambour. Selectionner RINSE/DRAIN & SPIN
(rint_age/vidange et essorage) puis selectionner 2ND RINSE

(pour desactiver I'option de rin(_age) pour vidanger la laveuse.
Si la lessive est encore mouillee, retirer la moitie de la charge
de la laveuse et essayer de nouveau.

Avez-vous utilis6 un d_tergent HE?
La presence de mousse durant les programmes de ringage et

d'essorage peut reduire la vitesse d'essorage. Utiliser un
detergent HE.

R_sidus, charpie, taches sur la charge; blancs gris&tres,
couleurs d_fraichies

Avez-vous ajout_ du d_tergent au distributeur?

Pour des resultats optimaux, ajouter du detergent au
compartiment de detergent. Ne pas verser le detergent dans

le tambour de la laveuse.
Avez-vous effectu_ le tri correctement?

Trier les articles causant la charpie (serviettes, chenille) des
articles qui retiennent la charpie (velours c6tel&,
synthetiques). Le transfert de teinture peut se produire Iors du
melange d'articles blancs et de couleur dans une m_me
charge. Separer les articles de teinte foncee des articles

blancs ou clairs.
Avez-vous surcharg_ la laveuse?

Ne pas surcharger la laveuse. La laveuse peut _tre bien
remplie mais le linge ne dolt pas _tre tasse. La charge de
lavage dolt 6tre equilibree. De la charpie peut _tre coincee
dans la charge s'il y a surcharge.

• V_rifier ce qui suit :
Avez-vous laisse du papier ou des mouchoirs en papier dans
les poches?

Avez-vous utilis_ suffisamment de detergent HE?
Suivre les recommandations du fabricant pour le type de
charge a laver. Pour des resultats optimaux, utiliser
uniquement un detergent Haute efficacite. Utiliser
suffisamment de detergent pour enlever la salete et la
maintenir en suspension.

• Avez-vous une eau dure?
Utiliser plus de detergent pour laver la salete intense a I'eau

froide ou dure.

La temperature de I'eau est-elle inf_rieure a 60°F
(15,6°C)?

Une eau de lavage plus froide que 60°F (15,6°C) peut ne pas
dissoudre completement le detergent. Utiliser les lavages
I'eau chaude ou tiede si celles-ci sont sans danger pour les
tissus de la charge. S'assurer que le systeme d'eau chaude
est adequat pour fournir un lavage a I'eau chaude.

Utilisez-vous un programme de lavage a basse vitesse?
Les detergents en poudre peuvent ne passe dissoudre
correctement durant un programme a basse vitesse. Pour
des resultats optimaux, utiliser un detergent liquide pour les
programmes a basse vitesse tels que Delicates (articles
delicats).

Avez-vous d_charge la laveuse immediatement?

Pour eviter le transfert de teinture, decharger la laveuse des
qu'elle s'arr_te.

Avez-vous utilis_ une boule distributrice d'assouplissant
de tissu?

Les boules distributrices ne fonctionnent pas correctement
avec cette laveuse. Verser un assouplissant de tissu liquide
dans le compartiment d'assouplissant de tissu.

• Avez-vous utilis_ un d_tergent en poudre pour un
programme _ vitesse faible?
Envisager I'utilisation d'un detergent liquide.

Avez-vous utilis_ le programme Express Wash (lavage
rapide) pour une grande charge?

Pour des resultats optimaux, utiliser le programme Express
Wash (lavage rapide) pour les petites charges de linge
legerement sale.

La charge est froiss_e, entortill_e, enchev_tr_e

• Avez-vous d_charge la laveuse imm_diatement?
Decharger la laveuse des qu'elle s'arr_te.

Avez-vous utilis_ le bon programme pour la charge
laver?

Utiliser le programme Delicates (articles delicats) ou un autre
programme avec basse vitesse d'essorage pour r_duire le

froissement.

Avez-vous surcharge la laveuse?
La charge de lavage dolt _tre equilibree et pas surchargee.

Les charges doivent pouvoir se deplacer librement durant le
lavage.

L'eau de lavage _tait-elle suffisamment chaude pour
r_duire le froissement?

Si c'est sans danger pour la charge, utiliser une eau de
lavage tiede ou chaude.

Les robinets d'eau chaude et froide ont-ils _t_ inverses?
Verifier que les tuyaux d'eau chaude et d'eau froide sent

connectes aux bons robinets. Un ringage & I'eau chaude suivi
d'un essorage provoquera un froissement. Voir
"Raccordement des tuyaux d'alimentation'.

79

Your Home

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it,

For,the replacement parts, accessories and

owner s manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

For expert home so/utions advice: www.managemyhome.com

0 ur Home

For repair of carry-in items like vacuums, lawn equipment

and electronics, call or go on-line for the location of your nearest

Sears Parts & RepairService Center

1-800 -488--1222 (U.S.A.) 1----800469-4663 (Canada)

Call anytime, day or night

www.sears.com www.sears.ca

TO purchase a protection agreement on a product serviced by Sears:

1"800"827"6655 (U.S.A.) 1"800"361"6665 (Canada)

a domicilio, y para ordenar piezas: 1-800-LE-FOYER Mc

Para pedir servicio de reparaci6n Au Canada pour service en fran(_ais:

t -888-S U-H OGAR ® (1-800-533-6937)

(1-888-784-6427)

, TM SM •

®Registered Trademark/ Trademark/ Service Mark of Sears Brands LLC, under licensee by Sears Canada,

®Marca reglstrada/ Marca de comerclo/ Marca de servlclo de Sears Brands LLC, usada bajo licencia per Sears Canada.

W10117769A

© 2007 Sears Brands LLC

, TM . SM , ,

®Marque deposee/ Marque de commerce/ Marque de service de Sears Brands LLC,

• . TM SM

en vertu d'un porteur de licence par Sears Canada,

1/07

Printed in Mexico

Impreso en Mexico

Imprime au Mexique
