Kenmore 970-42043B Installation Guide

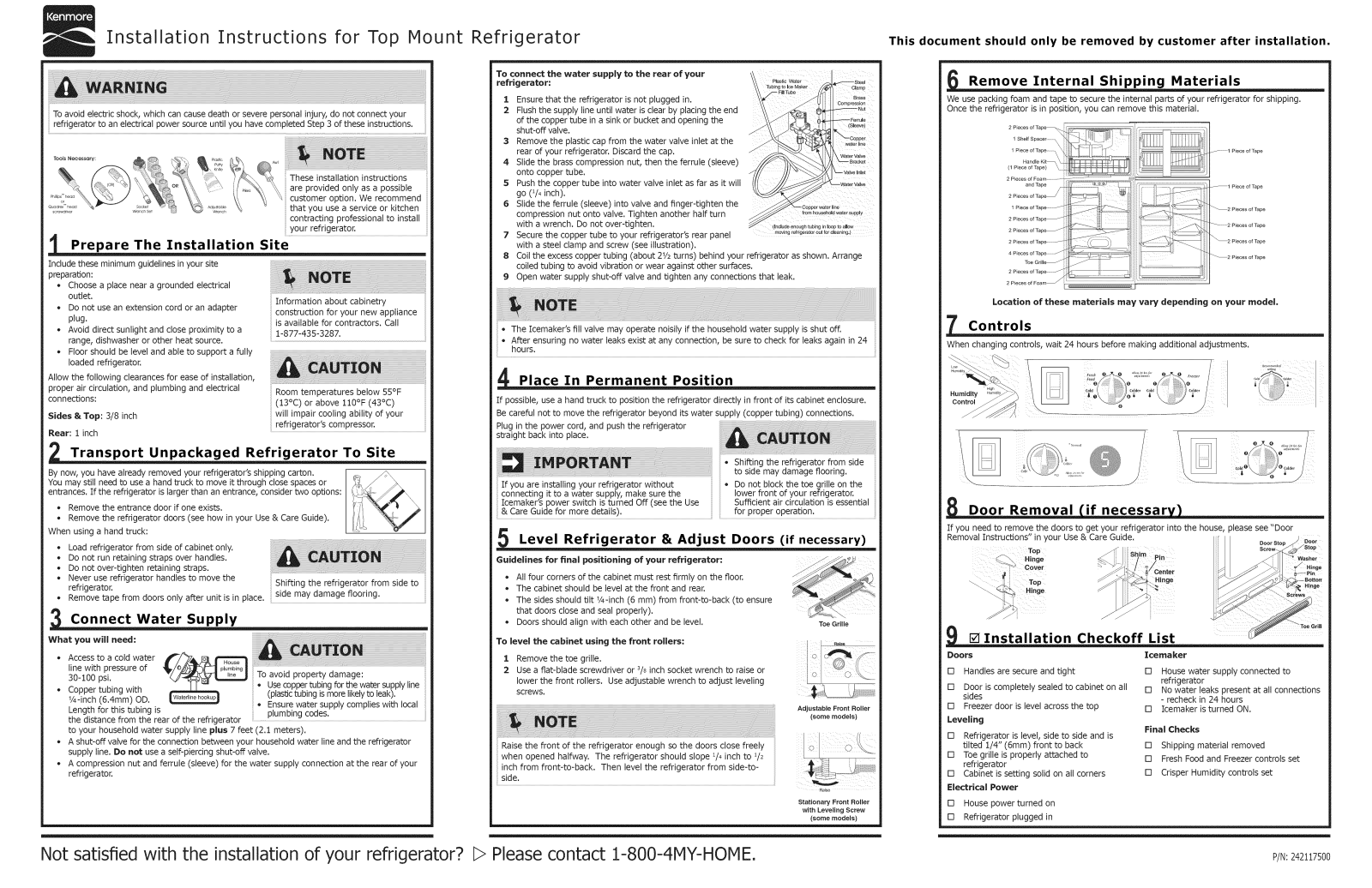

Installation Instructions for Top Mount

Refrigerator

This document should only be removed by customer after installation.

To avoid electric shock, which can cause death or severe personal injury, do not connect your

refrigerator to an electrical power source until you have completed Step 3 of these instructions,

These installation instructions
are provided only as a possible

customer option. We recommend
that you use a service or kitchen
contracting professional to install
your refrigerator.

Prepare The Installation Site ....

Include these minimum guidelines in your site
preparation:

• Choose a place near a grounded electrical
outlet. Information about cabinetry

• Do not use an extension cord or an adapter construction for your new appliance
plug. is available for contractors. Call

• Avoid direct sunlight and close proximity to a 1-877-435-3287.
range, dishwasher or other heat source.

o

Floor should be level and able to support a fully
loaded refrigerator.

Allow the following clearances for ease of installation,

proper air circulation, and plumbing and electrical Room temperatures below 55°F
connections: (13°C) or above ll0°F (43°C)

Sides & Top: 3/8 inch will impair cooling ability of your
Rear: 1 inch

refrigerator's compressor.

Transport Unpackaged Refrigerator To Site

By now, you have already removed your refrigerator's shipping carton.

You may still need to use a hand truck to move it through close spaces or

entrances. If the refrigerator is larger than an entrance, consider two options:

• Remove the entrance door if one exists.

• Remove the refrigerator doors (see how in your Use & Care Guide).

When using a hand truck:

• Load refrigerator from side of cabinet only.

• Do not run retaining straps over handles.

• Do not over-tighten retaining straps.

• Never use refrigerator handles to move the
refrigerator.

Shifting the refrigerator from side to

• Remove tape from doors only after unit is in place, side may damage flooring.

Connect Water Supply

What you will need:

• Access to a cold water f/_ 1_ t'_TL'_
line with pressure of

30-100 psi. To avoid property damage:

• Copper tubing with (plastictubing ismore likelyto leak).
1/4-inch (6.4mm) OD.

Length for this tubing is " Ensure water supply complies with local

the distance from the rear of the refrigerator
to your household water supply line plus 7 feet (2.1 meters).

• A shut-off valve for the connection between your household water line and the refrigerator
supply line. Do not use a self-piercing shut-off valve.

• A compression nut and ferrule (sleeve) for the water supply connection at the rear of your
refrigerator.

• Usecopper tubing for the wabersupply line

plumbing codes.

To conned: the water supply to the rear of your

refrigerator:

Plastic Water

1 Ensure that the refrigerator is not plugged in.
2 Flush the supply line until water is clear by placing the end

of the copper tube in a sink or bucket and opening the ...........

shut-off valve.

3 Remove the plastic cap from the water valve inlet at the

rear of your refrigerator. Discard the cap.

4 Slide the brass compression nut, then the ferrule (sleeve)

onto copper tube.

5 Push the copper tube into water valve inlet as far as it will

go (1/4 inch).

6 Slide the ferrule (sleeve) into valve and finger-tighten the

compression nut onto valve. Tighten another half turn
with a wrench. Do not over-tighten.

7 Secure the copper tube to your refrigerator's rear panel

from household ware! Supp!y

(Include enough tubing in loop to allow

mov!ng refrigemto[ ou! for dean!ng:)

with a steel clamp and screw (see illustration).

8

Coil the excess copper tubing (about 21/2turns) behind your refrigerator as shown. Arrange
coiled tubing to avoid vibration or wear against other surfaces.

Open water supply shut-off valve and tighten any connections that leak.

• The Icemaker's fill valve may operate noisily if the household water supply is shut off.

• After ensuring no water leaks exist at any connection, be sure to check for leaks again in 24
hours.

, Place In Permanent Position

If possible, use a hand truck to position the refrigerator directly in front of its cabinet enclosure.
Be careful not to move the refrigerator beyond its water supply (copper tubing) connections.

Plug in the power cord, and push the refrigerator
straight back into place.

Shifting the refrigerator from side
to side may damage flooring.

If you are installing your refrigerator without • Do not block the toe grille on the
connecting it to a water supply, make sure the lower front of your refrigerator.

Icemaker's power switch is turned Off (see the Use Sufficient air circulation is essential
& Care Guide for more details), for proper operation.

5 Level Refrigerator & Adjust Doors (if necessary)

Guidelines for final positioning of your refrigerator:

• All four corners of the cabinet must rest firmly on the floor.

• The cabinet should be level at the front and rear.

• The sides should tilt 1/4-inch (6 mm) from front-to-back (to ensure
that doors close and seal properly).

• Doors should align with each other and be level.

To level the cabinet using the front rollers:

1

Remove the toe grille.

2

Use a flat-blade screwdriver or 3/8 inch socket wrench to raise or
lower the front rollers. Use adjustable wrench to adjust leveling

screws.

Raise the front of the refrigerator enough so the doors close freely
when opened halfway. The refrigerator should slope 1/4inch to 1/2
inch from front-to-back. Then level the refrigerator from side-to-

side.

Toe Gdlle

Adjustable Front Roller

(some models)

Rabe

Stationary Front Roller

with Leveling Screw

(some models)

Remove Internal Shipping Materials

We use packing foam and tape to secure the internal parts of your refrigerator for shipping.
Once the refrigerator is in position, you can remove this material.

_" 1 Piece of Tape

and Tape

2 Pieces of Tape _

1 Piece of Tape j

2 Pieces of Tape_

2 Pieces of Tape _

2 Pieces of Tape /"_

4 Pieces of Tape /

-_--I Piece of Tape

_2 Pieces of Tape

2 Pieces of Tape

_2 Pieces of Tape

_2 Pieces of Tape

Location of these materials may vary depending on your model,

Controls

When changing controls, wait 24 hours before making additional adjustments.

Humidity

/
/

/

Door Removal if necessar

If you need to remove the doors to get your refrigerator into the house )lease see "Door
Remova Instructons" n your Use & Care Gu de ir ) DOOr

":"_-_cover _"\Ymf,/ _ Ii _'_/>\, I _ Hinge

To _ _ _JY4 _ H nge _ _" /_.._9:-_"_-Botto_

[] Installation Checkoff List "'

Doors Icemaker
[] Handles are secure and tight

[] Door is completely sealed to cabinet on all

sides

[] Freezer door is level across the top

Leveling

[] Refrigerator is level, side to side and is

tilted 1/4" (6mm) front to back

[] Toe grille is properly attached to

refrigerator

[] Cabinet is setting solid on all corners

Electrical Power

[] House power turned on
[] Refrigerator plugged in

[] House water supply connected to

refrigerator

[] No water leaks present at all connections

- recheck in 24 hours

[] Icemaker isturned ON.

Final Checks
[] Shipping material removed

[] Fresh Food and Freezer controls set
[] Crisper Humidity controls set

Door Stop Sto

Not satisfied with the installation of your refrigerator?

Please contact 1-800-4MY-HOME.

>

P/N:242117500

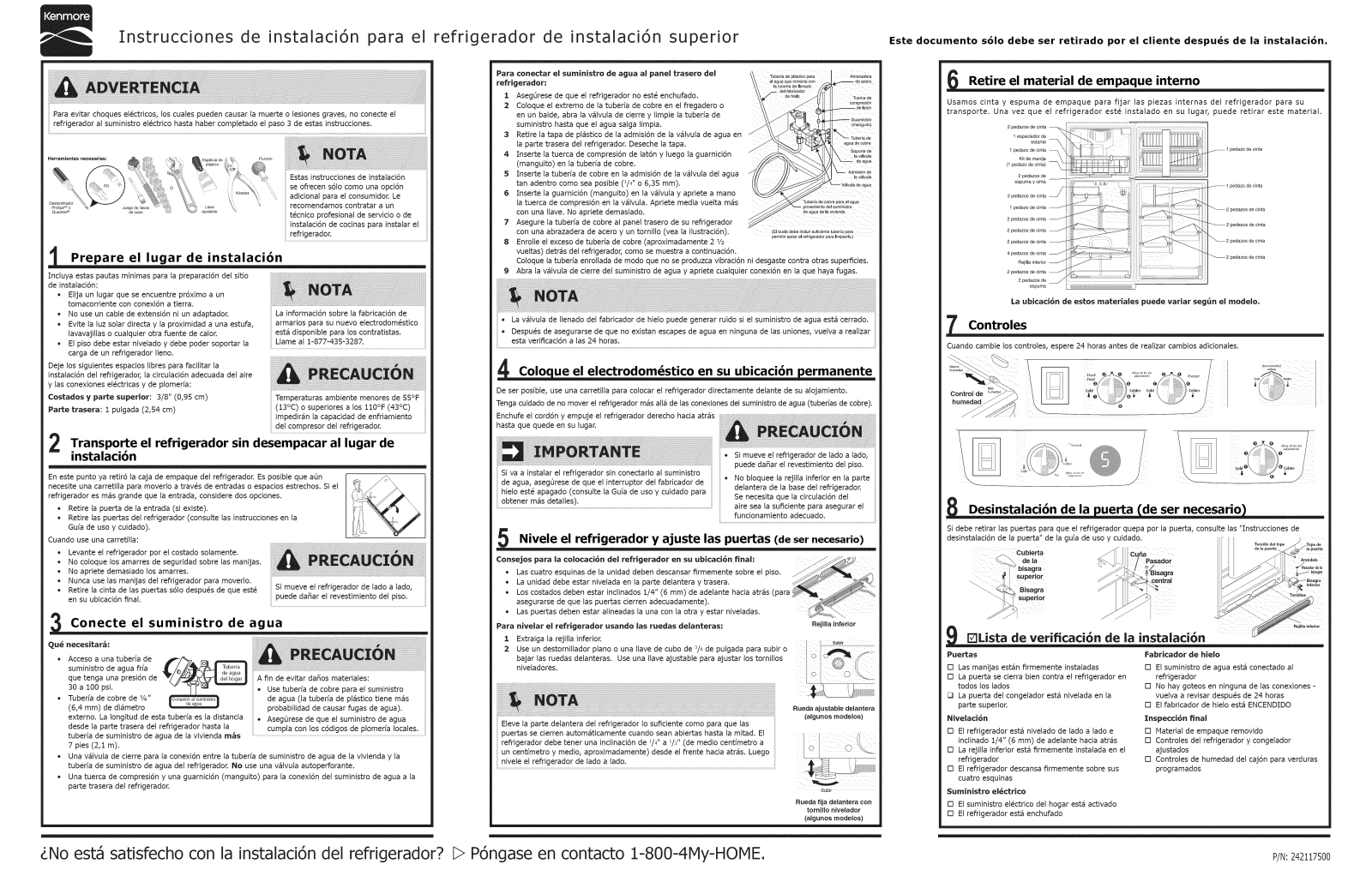

Instrucciones de instalaci6n pare el

refrigerador de instalaci6n superior

Este documento s61o debe ser retirado per el cliente despu_s de la instalaci6n.

Pare evitar cheques el_ctricos, los cuales pueden causer la muerte o lesiones graves, no conecte el

refrigeradoralsuministroel_ctricohastehabercompletadoelpaso3deestasinstrucdones.

Estas instrucciones de instalaci6n
se ofrecen s61ocomo una opci6n
adicional pare el consumidor. Le

recomendamos contratar a un
t_cnico profesional de servicio o de
instalaci6n de cocinas pare instalar el

refrigerador.

Prepare el lugar de instalaci6n

Incluya estas pautas m[nimas para la preparaci6n del sitio
de instalaci6n:

• Elija un lugar que se encuentre pr6ximo a un
tomacorriente con conexi6n a tierra.

• No use un cable de extensi6n ni un adaptador. La informaci6n sobre la fabricaci6n de

• Evite la luz solar directa y la proximidad a una estufa, armarios para su nuevo electrodom_stico

lavavajillas o cualquier otra fuente de calor, est_ disponible para los contratistas.

• El piso debe estar nivelado y debe poder soportar la Llame al 1-877-435-3287,

carga de un refrigerador Ileno.

Deje los siguientes espacios libres para facilitar la
instalaci6n del refrigerador, la circulaci6n adecuada del aire

y Ins conexiones el_ctricas y de plomer[a:

Costados y parte superior: 3/8" (0,95 cm)
Parte trasera: 1 pulgada (2,54 cm)

Temperaturas ambiente menores de 55°F

(13°C) o superiores a los 110°F (43°C)
impedirgn la capacidad de enfriamiento

del compresor del refligerador.

Transporte el refrigerador sin desempacar al lugar de
instalacibn

En este punto ya retir6 la caja de empaque del refrigerador. Es posible que aQn
necesite una carretilla para moverlo a trav_s de entradas o espacios estrechos. Si el

refrigerador es m_s grande que la entrada, considere dos opciones.

• Retire la puerta de la entrada (si existe).

• Retire Ins puertas del refrigerador (consulte Ins instrucciones en la

Gufa de use y cuidado).

Cuando use una carretilla:

• Levante el refrigerador per el costado solamente,

• No coloque los amarres de seguridad sobre las manijas.

• No apriete demasiado los amarres.

• Nunca use las manijas del reffigerador pare moverlo.

• Retire la cinta de Ins puertas s61o despu_s de que est_ Si mueve el refrigerador de lade a lade,

en su ubicaci6n final, puede dai_ar el revestimiento eel piso.

Conecte el suministro de ague

Qu_ neces[tar&:

Acceso a una tuber[a de _/_, _

suministro de agua frfa
que tenga una presi6n de A fin de evitar da_os materiales:

30 a 100 psi. • Use tuber[a de cobre para el suministro

Tuber[a de cobre de 1/4" de agua (la tuber[a de pl_stico tiene m_s

(6,4 mm) de diametro probabilidad de causar fugas de agua).
externo. La Iongitud de esta tuber[a es la distancia , AsegOrese de que el suministro de agua

desde la parte trasera del refrigerador hasta la cumpla con los c6digos de plomer[a locales.

tuber a de suministro de agua de a vivienda m&s

7 pies (2,1 m).
Una v_lvula de cierre para la conexi6n entre la tuber[a de suministro de agua de la vivienda y la

tuber[a de suministro de agua del refrigerador. No use una v_lvula autoperforante.

Una tuerca de compresi6n y una guarnici6n (manguito) para la conexi6n del suministro de agua a la
parte trasera del refrigerador.

Pare conectar e_ sun_inistro de ague al panel trasero del \\ _aberi_depl_sti_pala

refrigerader: \\ o_gu_q_eoo_o_0®n

& AsegOrese de que el refrigerador no est6 enchufado. \_ d ,_

latuber/a de Ilenado

T0o,l_%to,

2 Coloque el extreme de la tuber[a de cobre en el fregadero o

en un balde, abra la v_lvula de cierre y limpie la tuber[a de
suministro hasta que el agua salga limpia.

3 Retire la tapa de pl_stico de la admisi6n de la v_lvula de agua en _

la parte trasera del refrigerador. Deseche la tapa.

4

Inserte la tuerca de compresi6n de lat6n y luego la guarnici6n

Abrazadela

Tuercade

compresi6n

delat6n

Guamic[6n
(man_u_to)

(manguito) en la tuber[a de cobre.

5

lnserte la tuber[a de cobre en la admisi6n de la v_lvula del agua _ _"_'_'_I_

tan adentro como sea posible (V4" o 6,35 ram).

6

Inserte la guarnici6n (manguito) en la v_lvula y apriete a mano
la tuerca de compresi6n en la v_lvula. Apriete media vuelta m_s
con una Ilave. No apriete demasiado. ,delavivienda

7

Asegure la tuberfa de cobre al panel trasero de su refrigerador

con una abrazadera de acero y un tornillo (vea la ilustraci6n). {_o_o_,_o_._,_o_o_t_._,_

8

Enrolle el exceso de tubeffa de cobre (aproximadamente 2 V2

perm]t_r sacar el lefdgerador para I}mpiado.)

vueltas) detras del refrigerador, come se muestra a continuaci6n.

Coloque la tuber[a enrollada de mode que no se produzca vibraci6n ni desgaste contra otras superficies.

Abra la v_lvula de cierre del suministro de agua y apriete cualquier conexi6n en la que haya fugas.

La v_lvula de Ilenado del fabricador de hielo puede generar ruido si el suministro de agua est_ cerrado.
Despu_s de asegurarse de que no existan escapes de agua en ninguna de las uniones, vuelva a realizar

esta verificaci6n a las 24 horas.

Cole ue el electrodom_stico en su ubicaci6n ermanente

De ser posible, use una carretilla pare colocar el refrigerador directamente delante de su alojamiento,

Tenga cuidado de no mover el refrigerador m_s all_ de las conexiones del suministro de agua (tuber[as de cobre).

Enchufe el cord6n y empuje el refrigerador derecho hacia arras
hasta que quede en su lugar.

Si mueve el refrigerador de lado a lado,
puede da_ar el revestimiento del piso.

Siva a instalar el refrigerador sin conectarlo al suministro
de agua, asegOrese de que el interruptor del fabricador de • No bloquee la rejilla inferior en la parte

hielo est_ apagado (consulte la Gu[a de uso y cuidado para delantera de la base del refrigerador.
obtener m_s detalles). Se necesita que la circulaci6n del

............................................................................................................................................................................................................................................................................funcionamientoairesea la suficiente para asegurar eladecuado.

5 Nivele el refrigerador y ajuste las puertas (de ser necesario)

Censejes pare la celocaci6n del refr[gerador en su ubicad6n final:

• Las cuatro esquinas de la unidad deben descansar firmemente sobre el piso.

• La unidad debe ester nivelada en la parte delantera y trasera.

• Los costados deben ester inclinados 1/4" (6 mm) de adelante hacia atr_s (pare
asegurarse de que las puertas cierren adecuadamente).

• Las puertas deben ester alineadas la una con la otra y ester niveladas.

Para nivelar el refrigerador usando las ruedas delanteras: Rejilla inferior

& Extraiga la rejilla inferior, Sub,_
2 Use un destornillador piano o una Ilave de cubo de _/8 de pulgada para subir o

bajar las ruedas delanteras. Use una Ilave ajustable para ajustar los tornillos
niveladores.

Rueda ajustable delantera

Eleve la parte delantera del reffigerador Io suficiente como para que las
puertas se cierren autom_ticamente cuando sean abiertas hasta la mitad. El

refrigerador debe tener una inclinaci6n de V4" a V_" (de medio cent[metro a
un centfmetro y medio, aproximadamente) desde el frente hacia arras. Luego

nivele el reffigerador de lado a lado.

(algunos modelos)

Sub_r

Rueda fija delantera con

tornillo nivelador

(algunos modelos)

Retire el material de empaque interne

Usamos cinta y espuma de empaque para fijar Ins piezas internas del refrigerador para su

transporte. Una vez que el refrigerador est_ instalado en su lugar, puede retirar este material.

espuma y cmta

2 pedazos de cinta /

1 pedazo de cinta --_

2 pedazos de cinta

2 pedazos de cJnta

2 pedazos de cinta --_

4 pedazos de cinta

R_illainfefio[

2 pedazos de cinta

2pedazosde /_

espuma

iiii

...................1 pedazo de cinta

2 pedazos de cinta

2 pedazos de cinta

2 pedazos de cinta

2 pedazos de cinta

La ubicaci6n de estos materiales puede verier segOn el medele,

Controles

Cuando cambie los controles, espere 24 horns antes de realizar cambios adicionales.

Control de

M_

/
/

/

Desinstalaci6n de la uerta de ser necesario

Si debe retirar las puertas para que el refrigerador quepa por la puerta, consulte las "Instrucciones de
desinstalaci6n de la _uerta" de la gu[a de uso y cuidado.

_, Cubierta CulSa

... _ dela Pasador

"" _ bisagra
_i Superior

_._. Bisagra

_i ;' superior

Rejilla int_riol

E]Lista de verificaci6n de ia instalaci6n ......

Puertas Fabricador de hielo

[] Las manijas est_n firmemente instaladas
[] La puerta se cierra bien contra el refrigerador en

todos los lados

_3 La puerta del congelador est_ nivelada en la

parte superior.

Nivelaci_n

[] El refrigerador est_ nivelado de lade a lade e

inclinado 1/4" (6 mm) de adelante hacia atr_s

[] La rejilla inferior est_ firmemente instalada en el

reffigerador

[] El reffigerador descansa firmemente sobre sus

cuatro esquinas

Suministre el_ctrice
[] El suministro el_ctrico del hogar est_ activado

[] El refrigerador est_ enchufado

[] El suministro de agua est_ conectado al

refrigerador

[] No hay goteos en ninguna de las conexiones -

vuelva a revisar despu_s de 24 horas

[] El fabricador de hielo est_ ENCENDIDO
Tnspecci6n final

[] Material de empaque removido
[] Controles del refrigerador y congelador

ajustados

[] Controles de humedad del caj6n para verduras

programados

LNo est saUsfecho con la instalaci6n del refrigerador?

L>P6ngase en contacto I=800=4Ny-HOME.

P/N:242117500
