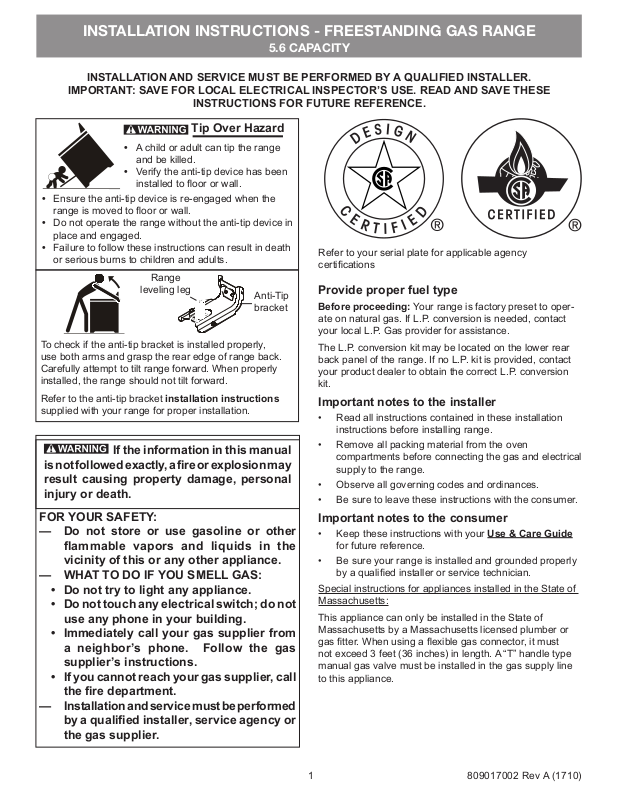

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

INSTALLATION AND SERVICE MUST BE PERFORMED BY A QUALIFIED INSTALLER.

IMPORTANT: SAVE FOR LOCAL ELECTRICAL INSPECTOR’S USE. READ AND SAVE THESE

INSTRUCTIONS FOR FUTURE REFERENCE.

Tip Over Hazard

• A child or adult can tip the range

and be killed.

• Verify the anti-tip device has been

installed to oor or wall.

• Ensure the anti-tip device is re-engaged when the

range is moved to oor or wall.

• Do not operate the range without the anti-tip device in

place and engaged.

• Failure to follow these instructions can result in death

or serious burns to children and adults.

Range

leveling leg

To check if the anti-tip bracket is installed properly, use both arms and grasp the rear edge of range back.

Carefully attempt to tilt range forward. When properly

installed, the range should not tilt forward. Refer to the anti-tip bracket installation instructions

supplied with your range for proper installation.

Anti-Tip

bracket

If the information in this manual

is not followed exactly, a re or explosion may

result causing property damage, personal injury or death.

Refer to your serial plate for applicable agency

certications

Provide proper fuel type

Before proceeding: Your range is factory preset to oper-

ate on natural gas. If L.P. conversion is needed, contact your local L.P. Gas provider for assistance.

The L.P. conversion kit may be located on the lower rear back panel of the range. If no L.P. kit is provided, contact your product dealer to obtain the correct L.P. conversion kit.

Important notes to the installer

• Read all instructions contained in these installation instructions before installing range.

• Remove all packing material from the oven compartments before connecting the gas and electrical supply to the range.

• Observe all governing codes and ordinances.

• Be sure to leave these instructions with the consumer.

FOR YOUR SAFETY: — Do not store or use gasoline or other

flammable vapors and liquids in the vicinity of this or any other appliance.

— WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not touch any electrical switch; do not use any phone in your building.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s instructions.

• If you cannot reach your gas supplier, call

the re department.

— Installation and service must be performed

by a qualied installer, service agency or

the gas supplier.

Important notes to the consumer

• Keep these instructions with your Use & Care Guide

for future reference.

• Be sure your range is installed and grounded properly

by a qualied installer or service technician.

Special instructions for appliances installed in the State of Massachusetts:

This appliance can only be installed in the State of Massachusetts by a Massachusetts licensed plumber or

gas tter. When using a exible gas connector, it must not exceed 3 feet (36 inches) in length. A “T” handle type

manual gas valve must be installed in the gas supply line to this appliance.

809017002 Rev A (1710)

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

IMPORTANT SAFETY INSTRUCTIONS

• Installation of this range must conform with local codes

or, in the absence of local codes, with the National Fuel Gas Code ANSI Z223.1—latest edition when

installed in the United States.

• When installed in a manufactured (mobile) home,

installation must conform with the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part

3280 [formerly the Federal Standard for Mobile Home Construction and Safety, Title 24, HUD (Part 280)] or,

when such standard is not applicable, the Standard

for Manufactured Home Installations, ANSI/NCSBCS A225.1, or with local codes.

• This range has been design certied by CSA International. As with any appliance using gas and

generating heat, there are certain safety precautions you should follow. You will nd them in the Use & Care Guide, read it carefully.

• Be sure your range is installed and grounded properly

by a qualied installer or service technician.

• This range must be electrically grounded in accordance with local codes or, in their absence, with

the National Electrical Code ANSI/NFPA No .70—

latest edition when installed in the United States. See Grounding Instructions on page 8.

• Before installing the range in an area covered with

linoleum or any other synthetic oor covering, make sure the oor covering can withstand heat at least

90°F above room temperature without shrinking, warping or discoloring. Do not install the range over carpeting unless you place an insulating pad or sheet

of 1/4-inch thick plywood between the range and

carpeting.

• Make sure the wall coverings around the range can withstand the heat generated by the range.

• Do not obstruct the ow of combustion air at the oven

vent nor around the base or beneath the lower front

panel of the range. Avoid touching the vent openings

or nearby surfaces as they may become hot while the oven is in operation. This range requires fresh air for proper burner combustion.

• Air curtain or other overhead range hoods, which operate by blowing a downward air ow on to a range,

shall not be used in conjunction with gas ranges other than when the hood and range have been designed, tested and listed by an independent test laboratory for use in combination with each other.

DO NOT MAKE ANY ATTEMPT TO

OPERATE THE ELECTRIC IGNITION OVEN DURING AN ELECTRICAL POWER FAILURE. RESET ALL OVEN CONTROLS TO “OFF” IN THE EVENT OF A POWER FAILURE.

The electric ignitor will automatically re-ignite the oven burner when power resumes if the oven thermostat control

was left in the “ON” position.

When an electrical power failure occurs during use, the

surface burners will continue to operate.

During a power outage, the surface burners can be lit with a match. Hold a lighted match to the burner, then slowly

turn the knob to the LITE position. Use extreme caution

when lighting burners this way.

Never leave children alone or

unattended in the area where an appliance is in use. Teach

children the proper, safe use of all appliances. Never leave

the oven door open when the range is unattended.

Stepping, leaning or sitting on the doors or drawers of this range can result in serious injuries and can also cause damage to the range.

• Do not store items of interest to children in the

cabinets above the range. Children could be seriously burned climbing on the range to reach items.

• To eliminate the need to reach over the surface

burners, cabinet storage space above the burners should be avoided.

• Adjust surface burner ame size so it does not extend

beyond the edge of the cooking utensil. Excessive ame is hazardous.

• Do not use the oven as a storage space. This creates

a potentially hazardous situation.

• Never use your range for warming or heating the

room. Prolonged use of the range without adequate ventilation can be dangerous.

• Do not store or use gasoline or other ammable

vapors and liquids near this or any other appliance.

Explosions or res could result.

• Reset all controls to the “OFF” position after using a

programmable timing operation.

• Unlike some gas ranges, the cooktop is not removable.

Do not attempt to remove the cooktop.

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

Tools you will need

(Wear safety glasses when using tools):

For leveling legs and Anti-Tip Bracket:

• Adjustable wrench or channel lock pliers (Fig. a)

• 5/16” Nutdriver or at head screwdriver (Fig. b)

• Electric drill & 1/8” drill bit (3/16” Masonry drill bit if installing in concrete) (Fig. c)

• Level (Fig. d)

For gas supply connection:

• Adjustable wrench and pipe wrench (Figs. a & e)

For burner ame adjustment:

• Phillips head and small at-blade screwdrivers (Figs. f & g)

Materials you will need:

• Pipe joint sealant that resists action of LP/Propane gas (Fig. h)

• Gas line manual shut-off valve (Fig. i)

• A new exible metal appliance conduit (1/2” NPT x 3/4” or 1/2” I.D.) must be design certied by CSA

International. Because solid pipe restricts moving the

range, we recommend using a new exible conduit (4 to 5 foot length) for each new installation and additional reinstallations. (Fig. j)

• Use new are union adapters (1/2” NPT x 3/4” or 1/2” I.D.) (Fig. k)

Tools

Fig. a

Fig. b

Fig. c

Materials

Fig. e

Fig. f

Fig. g

Fig. d

Fig. h

Fig. k

Materials supplied with appliance:

• Anti-Tip Template (Fig. l)

• Anti-Tip bracket; includes 2 mounting screws (Fig. m)

Fig. i

Fig. j

Materials supplied with appliance

Fig. l

Fig. m

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

This shaded floor area is for thru the

floor connection of gas pipe stub and shut-off valve.

Add 1/2” NPT 90° black pipe elbow to the gas supply pipe stub and orient the elbow as shown.

Fig. B

Fig. A

Fig. C

Install a flush mount 120V electrical wall outlet in the shaded area.

Installation with cabinets

Check location where the range will be installed for proper electric and gas

supply, and stability of the oor.

The dimensions shown here must be used and are minimal unless otherwise stated. These measurements do not allow for any clearance below the cooking top or at the rear of the range.

Contact surface must be solid and level.

Things to remember:

• Do not seal the range to side cabinets.

• Do not pinch the power supply cord between the range and rear wall.

• If cabinet depth is greater than

25”, the oven front frame must extend beyond cabinet front by 1/2” minimum (See Fig. 1).

• All openings in the wall or oor

where the range is to be installed must be sealed.

• The gas supply pipe stub and elbow assembly centerline should

not exceed 4” height from the oor.

5.6 CAPACITY

Fig. 1

Installation beside wall

If installing beside a wall, the minimum distance to combustible wall on either side of

range above 36” height should be according to the BTU of the largest burner (See Fig 2).

* 9500 BTU or less 2” 10,000 - 16,999 BTU 3” 17,000 BTU or greater 5”

Fig. 2

30”

25-3/4”

48-1/2” max

29-1/4”

36±1/8”

(Adjustable)

29-7/8”

max

door

closed

46-5/8”

max door open

Fig. 3

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

(31.75mm)

5.6 CAPACITY

Install anti-tip bracket

IMPORTANT SAFETY WARNING!

To reduce the risk of tipping of the range, the range must be secured to the oor by properly installed anti-tip bracket and screws packed with the range. Failure to install the anti-tip bracket will allow the range to tip over if excessive weight is placed on an open door or if a child climbs upon it. Serious injury might result from spilled hot liquids or from the range itself.

If range is ever moved to a different location, the anti-tip bracket must also be moved and installed with the range.

Instructions are provided for installation in wood or

cement fastened to either the oor or wall. When

installed to the wall, make sure that screws completely penetrate dry wall and are secured in wood or met-

al. When fastening to the oor or wall, be sure that

screws do not penetrate electrical wiring or plumbing.

Anti-tip bracket installation instructions

a. Locate the bracket using the template - (Bracket

may be positioned on either the left or right side of the

range. Refer to Figs. 4, 5, & 7 to position the bracket if template is not available).

Mark the oor or wall where left or right side of the

range will be located. If rear of range is against wall

or no further than 1-1/4” from wall when installed, you may use the wall or oor mount method. If molding is installed and does not allow the bracket to t ush against wall, remove molding or mount bracket to oor.

For wall mount (Fig. 4), locate the bracket by placing

the back edge of the template against rear wall and the side edge of template on the mark made referencing the side of the range. Place bracket on top of template and mark location of the screw holes

in wall. If rear of range is further than 1-1/4” from wall when installed, attach bracket to the oor (See Fig. 5).

(31.75mm)

Fig. 5

For oor mount, locate the bracket by placing back

edge of the template where the rear of the range will be located. Mark the location of the screw holes shown in template.

b. Drill pilot holes & fasten bracket - Drill 1/8” pilot hole

where screws are to be located (Fig. 6). If bracket is to

be mounted to the wall, drill

pilot hole at an approximate

20° downward angle. If bracket is to be mounted to

masonry or ceramic oors, drill 3/16” pilot hole 1-3/4”

deep. The screws provided may be used in wood or concrete material. Use

5/16” nut-driver or at head

screwdriver to secure the bracket in place.

c. Level & position range - Level range by adjusting the

(4) leveling legs with a wrench.

Note: A min. clearance of 1/8” is required between bottom

of range and leveling legs to allow room for bracket.

Slide range back into position (Fig. 7). Remove lower

panel or storage drawer to visually check that rear leveling leg is inserted into and fully secured by the bracket. For models with a warmer drawer or broiler compartment, grasp the top rear edge of the range and carefully attempt to tilt it forward.

Fig. 6

Fig. 4

Fig. 7

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

Provide an adequate gas supply.

Please note: Operation at elevations above 2000 ft., appliance rating shall be reduced at the rate of 4 percent for each 1000 ft. above sea level.

This appliance is pre-set to operate on 4” natural gas manifold pressure. A convertible pressure regulator is

connected to the manifold and MUST be connected

in series with the gas supply line. If the LP/Propane

conversion kit has been used, follow instructions provided

with the kit for converting the pressure regulator to LP/

Propane use.

Care must be taken during installation of range not to

obstruct the ow of combustion and ventilation air.

For proper operation, the maximum inlet pressure to the

regulator should be no more than 14 inches of water column pressure. The inlet pressure to the regulator must be at least 1 inch greater than regulator manifold pressure.

Example: If regulator is set for natural gas 4 inch manifold

pressure, inlet pressure must be at least 5 inches; if regulator has been converted for LP/Propane gas 10

inch manifold pressure, inlet pressure must be at least 11 inches.

Leak testing of the appliance shall be conducted according to the instructions in step 4g.

The gas supply line should be 1/2” or 3/4” I.D.

Pressure regulator Flexible appliance

union

adaptor

Fig. 8 - gas supply connections

Be sure to stabilize the left side of the gas pressure

regulator before tightening ANY ttings to the pressure

regulator. Do not allow pressure regulator to turn on

pipe when tightening ttings (Refer to Fig. 9).

Flare

conduit

Flare

union

adaptor

Manual

shut-off

valve

OFF

Seal wall openings.

Seal any openings in the wall behind the range and in the

oor under the range after gas supply line is installed.

Connect range to gas supply.

Note: To prevent leaks use pipe joint sealant on all male

(outside) pipe threads. Do not allow gas pressure

regulator to turn on pipe when tightening ttings.

a. Install an external manual gas shut-off valve to gas

supply line in an accessible location outside of range. Be sure you know where and how to shut off the gas

supply to the range (See Fig. 8).

b. Install 1/2” are union adapter to gas pressure

regulator using no more than 15ft./lbs. of torque

(Refer to Fig. 8).

Fig. 9

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

c. Tighten the gas supply tting and/or appliance conduit

to are union adaptor on the right side of the pressure regulator (refer to Fig. 10) using NO MORE THAN 15ft./lbs. of torque. Be sure to stabilize the 1/2” are union adapter with an adjustable wrench before tightening the gas supply tting and/or appliance

conduit.

Fig. 10

d. Install are union adapter to external manual shut-off

valve (See Fig. 8).

e. Attach exible appliance conduit to are union adaptor

on shut-off valve (See Fig. 8).

f. Make sure the service shut-off valve on pressure

regulator is set to the ON position (See Fig. 11).

g. Check for gas leaks. Turn the gas supply on to the

range and use a liquid leak detector at all joints and conduits to check for leaks in the system.

Checking manifold gas pressure

Do not use ame to check for gas leaks.

Disconnect the range and its individual shut-off valve from the gas supply piping system during any pressure testing

of that system at test pressures greater than 14” of water column pressure (approximately 1/2” psig).

The appliance must be isolated from the gas supply piping system by closing its individual manual shut-off valve during any pressure testing of the gas supply piping

system at test pressures equal to or less than 14” of water column pressure (approximately 1/2” psig).

If it should be necessary to check the manifold gas

pressure, connect manometer (water gauge) or other pressure device to the top burner right rear orice. Using a rubber hose with inside diameter of approximately 1/4,” hold tubing down tight over orice. Turn burner valve on.

For an accurate pressure check have at least two (2) other top burners burning. Be sure the gas supply (inlet) pressure is at least one inch above specied range

manifold pressure. The gas supply pressure should never

be over 14” water column. When properly adjusted for Natural Gas the manifold pressure is 4”. For LP/Propane Gas the manifold pressure is 10”.

Service shut-off valve

(shown in ON position)

Pressure regulator

Fig. 11

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

Read the following electrical

5 6

connection details before connecting electricity to range.

Before servicing, disconnect electrical

supply at circuit breaker, fuse or power cord.

Electric requirements:

A dedicated, properly grounded and polarized branch circuit protected by a 15 amp. circuit breaker or time delay

fuse. See serial plate for proper voltage.

Extension cord precautions:

Because of potential safety hazards under certain conditions, we strongly recommend against the use of

any extension cord. However, if you still choose to use an extension cord, it is absolutely necessary that it be a UL listed 3-wire grounding type appliance extension cord

and that the current carrying rating of the cord in amperes be equivalent to or greater than the branch circuit rating.

Such extension cords are obtainable through your local service organization.

Please read carefully! For personal safe-

ty, this product must be properly grounded.

Do not, under any circumstances, cut or remove the third

(ground) prong from the power cord (See Fig. 12).

Where a standard two-prong wall receptacle is

encountered, it is the personal responsibility and obligation of the customer to have it replaced with a properly grounded three-prong wall receptacle.

Preferred method

Grounding type wall receptacle

Do not, under any circumstances, cut, remove or bypass the grounding prong.

Power supply cord with 3-prong grounding plug

Check burner cap placement.

It is very important to be sure that all surface burner caps and burner grates are properly installed and in the correct locations before operating the appliance. Please note that the burner heads are secured to the cooktop. The cook- top is not removeable. Do not attempt to remove or lift the cooktop.

To prevent are-ups and avoid creation of

harmful by-products, do not use the cooktop without all burner caps properly installed to insure proper ignition and

gas ame size.

Always keep the burner caps and burner heads in place

whenever the surface burners are in use. Do not allow spills, food, cleaning agents or any other material to

enter the gas orice holder openings.

Check and be sure the size of each burner cap matches the size of the burner head. Check and be sure that all

round style burner caps are correctly in place on round burner heads.

Check and be sure that all oval style burner caps are cor-

rectly in place on oval burner heads (if equipped). Check

and be sure that all dual or twin style burner caps are cor-

rectly in place on dual or twin burner heads (if equipped).

On round style burners, the burner cap lip (See Fig. 13) should t snug into the center of burner head and be level. Refer to Figs. 14 & 15 for correct and incorrect burner cap

placement.

Once in place, you may check the t by gently sliding the burner cap from side to side (Fig. 16) to be sure it is centered and rmly seated. When the burner cap lip

makes contact inside the center of the burner head you will be able to hear the burner cap click. Please note that the

burner cap should NOT move off the center of the burner

head when sliding from side to side.

Burner cap

Burner cap lip

Fig. 12

Grounding instructions:

The power cord of this appliance is equipped with a

3-prong (grounding) plug which mates with a standard 3-prong grounding wall receptacle to minimize the possibility of electric shock hazard from this appliance.

The customer should have the wall receptacle and circuit

checked by a qualied electrician to make sure the receptacle is properly grounded and polarized.

Fig. 13

Fig. 16

Correct burner cap placement

Fig. 14

Incorrect burner cap placement

Fig. 15

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

Check ignition of surface

burners.

Operation of electric igniters should be checked after range and supply line connectors have been carefully checked for leaks and range has been connected to electric power.

a. To check for proper ignition, push in and turn a

surface burner knob counterclockwise to the LITE position. You will hear the igniter sparking.

b. The surface burner should ignite when gas is available

to the burner. Purge air from supply lines by leaving knob in the LITE position until burner ignites. Each

burner should light within four (4) seconds in normal

operation after air has been purged from supply lines.

c. Visually check that burner has a ame. Once the

burner ignites, the control knob should be turned out of the LITE position.

d. Try each surface control knob separately until all

surface burners have been checked. Each burner location is equipped with a separate electrode.

Adjust LOW setting of surface

burner valves (linear ow).

Test to verify if LOW setting should be adjusted:

a. Push in and turn control to LITE until burner ignites.

b. Push in and quickly turn knob to lowest position.

c. If burner goes out, reset control to OFF.

d. Remove the surface burner control knob.

e. Insert a thin-bladed screwdriver into the hollow valve

stem and engage the slotted screw inside. Flame size

can be increased or decreased with the turn of the

screw (see Fig. 17 and Fig. 18).

f. Adjust ame until you can quickly turn knob from

LITE to lowest position without extinguishing the ame. Flame should be as small as possible without extinguishing.

Note: Air mixture adjustments are not required on surface

burners.

Burner ame size

Fig. 18

Check ignition of oven burners.

The operation of oven igniters should be checked after range and supply line connectors have been carefully checked for leaks and range has been connected to electric power. Be sure all packing materials and literature are removed from oven.

The oven burner is equipped with an electric control system as well as an electric oven burner igniter. If your model is equipped with an upper oven burner, it will also have an electric burner igniter. These control systems require

no adjustment. When the oven is set to operate, current will ow to the igniter. It will “glow” similar to a light bulb. When the igniter has reached a temperature sufcient to

ignite gas, the electrically controlled oven valve will open

and ame will appear at the oven burner. There is a time lapse from 30 to 60 seconds after the thermostat is turned ON before the ame appears at the oven burner. When the

oven reaches the set temperature, the glowing igniter will

cycle off. The burner ame will turn off in 20 to 30 seconds

after the igniter turns off. To maintain any set oven temperature, this cycle will continue as long as the oven control is set to operate.

To check oven burner ignition:

a. Set oven to Bake at 300ºF. See User’s Manual for

operating instructions.

b. Within 60 seconds the oven burner should ignite.

Check for proper ame, and allow the burner to cycle

once. Reset control to OFF.

c. If your model is equipped with a waist-high broiler,

set oven to Broil. See User’s Manual for operating instructions.

d. Within 60 seconds the broil burner should ignite.

Check for proper ame. Reset control to OFF.

5/8”

Cooktop

Fig. 17

INSTALLATION INSTRUCTIONS - FREESTANDING GAS RANGE

5.6 CAPACITY

Adjust air shutter - upper oven.

(some models).

The approximate ame length of the upper (broil) burner should be 1 inch having a distinct inner, blue ame. To determine if the upper broil burner ame is proper, set the oven to Broil. If the ame is yellow, increase upper oven air shutter opening size. If the ame is a distinct blue, reduce the air shutter opening size.

To adjust the upper air shutter loosen lock screw (See Fig.

20), reposition air shutter, and tighten lock screw.

Upper oven burner

air shutter

Care, cleaning and maintenance

Refer to the User’s manual for detailed cleaning instructions. If removing the range is necessary for cleaning or maintenance, shut off gas supply. Disconnect the gas and electrical supply. If the gas or electrical supply is inaccessible, lift the range slightly at the front and pull out away from the wall. Pull out only as far as necessary to disconnect the gas and electrical supply. Finish removing the range for servicing and cleaning. Reinstall in reverse order making sure to level the range and check gas connections for leaks. Be sure to read and follow step 1 for

proper Anti-tip installation.

Before you call for service

Read the “Before You Call” and operating instruction

sections in your Use & Care Guide. It may save you time

and expense. The list includes common occurrences that

are not the result of defective workmanship or materials in this appliance.

Refer to the warranty in your Use & Care Guide for our toll-free service number and address. Please call or write

if you have inquiries about your range product and/or need

to order parts.

Fig. 19 - oven burner locations

Oven burner

To adjust lower oven air shutter loosen lock screw

(See Fig. 20), reposition

air shutter, and tighten

lock screw. When nished

adjusting replace burner

bafe and oven bottom

panel.

Make sure range is level.

Level the range by placing a level horizontally on an oven

rack. Check diagonally from front to back, then level the range by either adjusting the leveling legs or by placing shims under the corners of the range as needed.

Note: After installation is complete, make sure all controls

are left in the off position.

Lock screw

Air shutter

Orice hood

Fig. 20 - typical oven

burner air shutter

Model and serial number location

The identication plate is located on the right-hand surface

of the oven front frame. To access this plate, open the

storage drawer (some models), warmer drawer (some models) or broiler drawer (some models) (See Fig. 21).

When ordering parts for or making inquires about your

range, always be sure to include the model and serial

numbers and a lot number or letter from the identication plate on your range. Your identication plate also tells you

the rating of the burners, the type of fuel and the pressure the range was adjusted for when it left the factory.

Fig. 21

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

WARNING:

5.6 CAPACIDAD

LA INSTALACIÓN Y EL SERVICIO (DE MANTENIMIENTO/REPARACIÓN) DEBEN SER REALIZADOS POR UN

INSTALADOR CALIFICADO.

IMPORTANTE: CONSERVE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD.

LEA Y CONSERVE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

Riesgo de volcamiento

• Un niño o adulto puede volcar la estufa y

acabar muerto.

• Verique que se haya instalado el dispositivo

antivuelco en el piso o en la pared.

• Asegúrese de que el dispositivo antivuelco se haya reacoplado

cuando mueva la estufa sobre el piso o a la pared.

• No utilice la estufa sin el dispositivo antivuelco instalado y acoplado.

• Si no se siguen estas instrucciones, se puede provocar la muerte o

quemaduras graves en niños y adultos.

Tornillo nive-

lador de la

estufa

Soporte antivuelco

Para vericar si el soporte antivuelco está instalado correctamente, sostenga el borde trasero de la parte trasera de la estufa usando ambos brazos. Intente inclinar la estufa hacia adelante con cuidado. Si está instalada correctamente, la estufa no debería inclinarse hacia adelante.

Consulte las instrucciones de instalación del soporte antivuelco

proporcionadas con la estufa para instalarlo adecuadamente.

Si no se sigue al pie de la letra la

información de esta guía, se puede producir un

incendio o una explosión, lo cual causaría daños a la propiedad, lesiones personales o la muerte.

PARA SU SEGURIDAD:

— No almacene ni utilice gasolina ni otros

líquidos o vapores inamables cerca de éste ni de ningún otro electrodoméstico.

— QUÉ HACER SI SIENTE OLOR A GAS:

• No intente encender ningún

electrodoméstico.

• No toque ningún interruptor eléctrico; no utilice ningún teléfono de su edicio.

• Llame inmediatamente a su proveedor de

gas desde el teléfono de un vecino. Siga las

instrucciones del proveedor de gas.

• Si no puede ponerse en contacto con el proveedor de gas, llame a los bomberos.

— La instalación y el servicio deben ser llevados

a cabo por un instalador calicado, agencia de

servicios o proveedor de gas.

Consulte la placa de serie para vericar la certicación vigente del organismo correspondiente.

Proporcione el tipo de combustible adecuado

Antes de proceder: Su estufa fue ajustada en la fábrica para utilizar

gas natural. Si necesita realizar una conversión a gas LP, llame a su distribuidor local de gas LP para obtener asistencia.

Es posible que el kit de conversión a gas LP se encuentre en el panel inferior trasero de la estufa. Si no se incluye un kit de gas LP, póngase en contacto con su distribuidor de electrodomésticos para obtener el kit de conversión a gas LP adecuado.

Notas importantes para el instalador

• Antes de instalar la estufa, lea todas las instrucciones de instalación.

• Antes de conectar el suministro de gas y electricidad a la estufa, retire todo el material de empaque de los compartimientos del horno.

• Asegúrese de que se cumplan todas las normas y los códigos relevantes.

• Asegúrese de dejar estas instrucciones en poder del usuario.

Notas importantes para el usuario

• Conserve estas instrucciones junto con la guía de uso y cuidado

para cualquier referencia futura.

• Asegúrese de que su estufa sea instalada y conectada a tierra correctamente por un instalador calicado o un técnico del servicio.

Instrucciones especiales para los electrodomésticos instalados en el

estado de Massachusetts:

Este electrodoméstico solamente puede ser instalado en el estado de Massachusetts por un plomero o instalador de sistemas de gas con licencia de este estado. Cuando utilice un conector exible de gas, no debe medir más de 3 pies (36 pulgadas; 92 centímetros) de longitud. En la línea de entrada de gas que va hacia el artefacto, se debe instalar una válvula manual de gas de tipo manija en forma de “T”.

809017002 Rev A (1710)

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

WARNING:

5.6 CAPACIDAD

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

• La instalación de esta estufa debe realizarse de acuerdo con los códigos locales o, ante la ausencia de códigos locales, debe regirse por el Código de Gas Nacional (National Fuel Gas Code), ANSI Z223.1 (última edición) cuando se instale en los Estados Unidos.

• La instalación en casas rodantes debe realizarse según la Norma de Seguridad y Construcción de Casas Rodantes (Manufactured Home Construction and Safety Standard), Título 24CFR, Parte 3280 (conocida anteriormente como Norma Federal de Seguridad y Construcción de Casas Rodantes [Federal Standard for Mobile Home Construction and Safety], Título 24, HUD (Parte 280) o cuando dicha norma no aplique, según la Norma de Instalación para Casas Rodantes (Standard for Manufactured Home Installations), según la norma ANSI/NCSBCS A225.1, o según los códigos locales.

• Esta estufa ha sido diseñada y certicada por CSA International. Al igual que con todo artefacto que utiliza gas y que genera calor, existen ciertas precauciones de seguridad que debe seguir. Podrá consultarlas en la guía de uso y cuidado; léalas cuidadosamente.

• Asegúrese de que su estufa sea instalada y conectada a tierra correctamente por un instalador calicado o un técnico del servicio.

• Esta estufa debe tener una conexión a tierra según lo establecido en los códigos locales o, ante la ausencia de estos, de acuerdo con lo estipulado en el Código Nacional de Electricidad (National Electrical Code) ANSI/NFPA No .70 (última versión) cuando se instale en Estados Unidos. Consulte las “Instrucciones de puesta a tierra” en la página 8.

• Antes de instalar la estufa en un área cubierta con linóleo u otro tipo de cubierta sintética para pisos, asegúrese de que este material pueda resistir temperaturas de al menos 90 °F (32 °C) por encima de la temperatura ambiente, sin encogerse, deformarse ni decolorarse. No instale la estufa sobre alfombras a menos que coloque una almohadilla aislante o lámina de madera contrachapada de 1/4 pulgada (0,64 centímetros) entre el artefacto y la alfombra.

• Asegúrese de que el revestimiento de la pared resista el calor generado por la estufa.

• No obstruya el paso del aire de combustión en la ventilación del

horno ni alrededor de la base o detrás del panel frontal inferior

de la estufa. Evite el contacto con las salidas de ventilación o las supercies cercanas, ya que pueden calentarse cuando se utiliza el horno. Esta estufa requiere de aire fresco para la combustión adecuada de los quemadores.

• No se deben usar cortinas de aire o cualquier otra campana de ventilación superior que sople aire hacia abajo sobre la estufa a gas a menos que la campana de ventilación y la estufa hayan sido diseñadas, probadas y certicadas por un laboratorio de pruebas independiente para el uso combinado de la una con la otra.

NO INTENTE UTILIZAR EL ENCENDIDO ELÉCTRICO DEL HORNO CUANDO HAYA UNA FALLA ELÉCTRICA. EN CASO DE FALLA ELÉCTRICA, RESTABLEZCA TODOS LOS CONTROLES DEL HORNO A LA POSICIÓN “APAGADO”.

Si el termostato de control quedó en la posición “ENCENDIDO”, el encendedor eléctrico volverá a prender automáticamente el quemador del horno cuando se restablezca el suministro eléctrico.

Cuando se produzca una falla eléctrica mientras se usa la estufa, los quemadores superiores no dejarán de funcionar.

Durante una interrupción de energía eléctrica, los quemadores superiores pueden encenderse con un fósforo. Acerque el fósforo encendido al quemador y gire lentamente la perilla hasta la posición LITE (encender). Cuando encienda los quemadores de esta manera, sea extremadamente cuidadoso.

Nunca deje a los niños solos o desatendidos en el área donde se esté utilizando la estufa. Enséñele a los niños el uso correcto y seguro de todos los electrodomésticos. No deje nunca la puerta del horno abierta cuando la estufa esté sin vigilancia.

Si se para, se apoya o se sienta en las puertas o cajones de esta estufa, puede sufrir lesiones corporales graves y puede también dañar al artefacto.

• No almacene artículos de interés para los niños en los armarios

que están por encima de la estufa. Los niños que se suban a la estufa para alcanzar dichos artículos pueden sufrir quemaduras graves.

• Para eliminar la necesidad de buscar objetos por encima de los

quemadores, debe evitar colocar gabinetes de guardado en este lugar.

• Ajuste el tamaño de la llama para que no se extienda más allá del

borde del utensilio de cocina. El tamaño excesivo de la llama es peligroso.

• No utilice el horno como un espacio de guardado. Esto genera una

situación de peligro potencial.

• Nunca utilice la estufa para calentarse ni calentar una habitación.

El uso prolongado de este artefacto sin la ventilación adecuada puede resultar muy peligroso.

• No almacene ni use gasolina ni otros líquidos o vapores inam-

ables en la proximidad de este o de cualquier otro electrodoméstico. Puede provocar explosiones o incendios.

• Restablezca todos los controles a la posición “APAGADA”

después de usar una función de tiempo programable.

• A diferencia de algunas estufas a gas, la cubierta no puede ser

removida. No intente retirar la supercie de cocción.

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

SELLANTE

DE TUBERÍAS

SOPORTE

ANTIVUELCO

PLANTILLA

SOPORTE

ANTIVUELCO

SOPORTE

ANTIVUELCO

5.6 CAPACIDAD

Herramientas necesarias

(Utilice lentes de seguridad cuando use las herramientas):

Para nivelar las patas e instalar el soporte antivuelco

• Llave regulable o pinzas Channel-Lock (Fig. a)

• Destornillador para tuercas de 5/16” o destornillador plano (Fig. b)

• Taladro eléctrico y broca de 1/8” de diámetro (si se instala en estructuras de concreto, una broca para mampostería de 3/16”) (Fig. c)

• Nivel (Fig. d)

Para la conexión del suministro de gas

• Llave ajustable y llave inglesa (Figuras a y e)

Para el ajuste de la llama del quemador

• Destornillador Phillips y destornillador plano pequeño (Figuras f y g)

Materiales necesarios:

• Sellador de unión de tuberías que sea resistente a la acción del gas LP/propano (Fig. h)

• Válvula de cierre manual del suministro de gas (Fig. i)

• Se debe diseñar un conducto exible nuevo metálico para el artefacto (1/2” NPT x 3/4” o 1/2” de diámetro interno) que debe estar certicado por CSA International. Debido a que las tuberías rígidas no permiten el movimiento de la estufa, recomendamos el uso de un conducto exible nuevo (de 4 a 5 pies de largo [de 1,20 a 1,50 m]) para cada instalación nueva o para reinstalaciones adicionales. (Fig. j)

• Utilice adaptadores de conexión doble nuevos (1/2” NPT x 3/4” o 1/2” de diámetro interno) (Fig. k)

Materiales proporcionados con el

electrodoméstico:

• Plantilla del soporte antivuelco (Fig. l)

• Soporte antivuelco; incluye 2 tornillos de jación (Fig. m)

Herramientas

Fig. a

Fig. b

Fig. c

Materiales

Fig. h

Fig. i

Fig. e

Fig. f

Fig. g

Fig. d

Fig. k

Fig. j

Materiales proporcionados con el

electrodoméstico

Fig. l

Fig. m

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

Instalación con gabinetes

Verique que el piso sea estable y que haya suministros eléctrico y de gas adecuados en la ubicación de instalación de la estufa.

Debe utilizar las dimensiones que se muestran; estas dimensiones son las mínimas requeridas a menos que se indique lo contrario. Estas medidas no dejan ningún espacio por debajo de la cubierta de cocción o en la parte trasera de la estufa.

La supercie de contacto debe ser sólida y estar a nivel.

Recuerde:

• No selle la estufa a los gabinetes laterales.

• No pellizque el cable de suministro eléctrico entre la estufa y la pared trasera.

• Si la profundidad de los gabinetes es mayor de 25”, el marco delantero del horno debe extenderse por lo menos 1/2” más allá del frente del gabinete (vea la Fig. 1).

• Todas las aberturas de la pared o del piso donde se instale la estufa deben

ser sellados.

Instalación junto a la pared

Si instala el electrodoméstico junto a la pared, la distancia mínima a la pared de combustible a cada lado de la estufa por encima de las 36” debe medirse según la potencia (BTU) del quemador más grande (vea la Fig. 2).

5.6 CAPACIDAD

Fig. A

En esta area rayada instale un tomacorriente eléctrico mural embutido de 120V.

Fig. B

En esta area rayada en el piso es para la instalaci ón a trav és del piso del tubo corto del gas de la válvula de cierre.

Fig. C

Fig. 1

Agregue un codo de tubería negro de ½” NPT 90 al tubo corto del suministro del gas y dirija el codo como se muestra.

30”

PARED

* 9.500 BTU o menos 2”

10.000 a 16.999 BTU 3”

17.000 BTU o más 5”

Fig. 2

36 ± 1/8”

(Ajustable)

25-3/4”

48-1/2”

máx

29-1/4”

máx

puerta cerrada

46-5/8”

máx

puerta

abierta

1” = 2,5 cm

29-7/8”

Fig. 3

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

SOPORTE

ANTIVUELCO

1,7 cm

(

/16”)

Lateral de la estufa

Deslice la

estufa

hacia atrás

SOPORTE

ANTIVUELCO

SOPORTE DE FIJACIÓN

(INSTALACIÓN EN LA PARED O EL PISO)

Pata niveladora

Parte

posterior

de la estufa

1 1/4" (3 cm) máx.

Instalación en la pared

Larguero

Soporte antivuelco

Instalación en el piso

Más de 1 1/4" (3 cm)

SOPORTE DE FIJACIÓN

(ÚNICAMENTE PARA INSTALACIÓN EN EL PISO)

Pared

Instalación en el piso

Pata niveladora

Parte

posterior

de la estufa

Soporte antivuelco

5.6 CAPACIDAD

Instalación del soporte antivuelco

¡ADVERTENCIA IMPORTANTE DE SEGURIDAD!

Para minimizar el riesgo de vuelco, la estufa debe jarse al piso

con los tornillos y el soporte antivuelco debidamente instalados

que se proporcionan con la estufa. Si no se instala el soporte, la estufa volcará si se coloca exceso de peso en la puerta abierta

del horno o si un niño se sube en ella. Esto puede provocar lesiones graves a causa de derrames de líquidos calientes o del

calor de la estufa misma.

Si alguna vez se traslada la estufa a un lugar diferente, el soporte antivuelco también debe trasladarse e instalarse con el electrodoméstico.

Se proporcionan instrucciones para la instalación en madera

o cemento con jación al piso o a la pared. Cuando se instale

en la pared, asegúrese de que los tornillos ingresen comple-

tamente en los muros de tabiquería seca y se hayan jado en madera o metal. Cuando se je al piso o a la pared, asegúrese de que los tornillos no penetren en una instalación eléctrica ni

tubería.

Instrucciones de instalación del soporte antivuelco

a. Ubicación del soporte con la plantilla (El soporte puede estar

ubicado en el lado derecho o izquierdo de la estufa. Consulte las Figuras 4, 5, y 7 para ubicar el soporte si la plantilla no está disponible).

Haga una marca en el piso o en la pared donde se colocará el

lado derecho o izquierdo de la estufa. Si la parte trasera de la

estufa está contra la pared o a una distancia que no supera las

1 1/4” (3,18 cm), puede usar el método de instalación en piso o pared. Si una moldura no permite la instalación del soporte al ras de la pared, retire la moldura o instale el soporte en el piso.

Para la instalación en la pared (Fig. 4), ubique el soporte colo-

cando el borde trasero de la plantilla contra la pared posterior y el borde lateral de la plantilla en la marca que hizo como referencia del lado de la estufa. Coloque el soporte sobre la plantilla y marque la ubicación de los oricios de los tornillos en la pared. Si cuando se instala, la parte trasera de la estufa está a más de 1 1/4” (3,18 cm) de la pared, adhiera el soporte al piso (vea la Fig.

5).

Fig. 5

Para la instalación en el piso, ubique el soporte y coloque el

borde posterior de la plantilla en donde se ubicará la parte

trasera de la estufa. Marque la ubicación de los oricios de los tornillos que se muestra en la plantilla.

b. Taladre los agujeros y je el soporte - Taladre un agujero pilo-

to de 1/8” donde se instalarán los tornillos (Fig. 6). Si el soporte se instala en la pared, realice un oricio de guía en un ángulo aproximado de 20° hacia abajo.

Si el soporte se instala en piso de

mampostería o cerámica, debe realizar un oricio guía con el taladro de 3/16” y 1-3/4” (4,45 cm) de profundidad. Los tornillos que se suministran pueden usarse en madera o concreto. Para jar el soporte, utilice un destornillador de tuercas de 5/16” o un destor-

nillador para tornillos de cabeza

plana.

Fig. 6

c. Nivele la estufa y colóquela en su lugar. Nivele la estufa

mediante el ajuste de las cuatro (4) patas de nivelación con una llave.

Nota: Se requiere un despeje mínimo de 1/8” (3,175 mm) entre la

base de la estufa y las patas niveladoras para dejar suciente

espacio para el soporte.

Deslice la estufa hacia atrás hasta llegar a su posición (Fig.

7). Retire el panel inferior o el cajón de almacenamiento para vericar visualmente que la pata niveladora trasera ha quedado introducida y rmemente sujeta por el soporte. En el caso de los modelos equipados con un cajón calentador o compartimiento asador, sostenga el borde superior trasero de la estufa e intente con cuidado inclinarla hacia adelante.

Fig. 4

Fig. 7

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

5.6 CAPACIDAD

Proporcione un suministro

adecuado de gas.

Tenga en cuenta lo siguiente: Para el uso de la estufa en altitudes superiores a los 2.000 pies (610 m), el régimen nominal del electrodoméstico se deberá reducir en un 4% por cada 1.000 pies (305 m) por encima del nivel del mar.

Este electrodoméstico está ajustado para funcionar con una presión de gas natural en el múltiple de 4”. Hay un regulador de presión convertible conectado al múltiple y DEBE ser conectado en serie con la tubería de suministro de gas. Si el kit de conversión a gas LP/propano ha sido utilizado, siga las instrucciones proporcionadas con el kit para convertir el regulador de presión para usar gas LP/propano.

Durante la instalación de la estufa, debe tener cuidado de no obstruir el ujo de combustión ni de aire de la ventilación.

Para un correcto funcionamiento, la entrada máxima de presión al regulador no debe ser superior a las 14 pulgadas de presión de columna de agua. La presión de entrada al regulador debe ser al menos 1 pulgada mayor que la presión del múltiple del regulador.

Ejemplo: Si el regulador está congurado para una presión del múltiple de 4 pulgadas de gas natural, la presión de la entrada debe ser de al menos 5 pulgadas; si el regulador ha sido convertido a una presión del múltiple de 10 pulgadas de gas LP/propano, la presión de entrada debe ser de al menos 11 pulgadas.

Las pruebas de escapes del electrodoméstico se deberán llevar a cabo de acuerdo con las instrucciones provistas en el punto g) del apartado 4.

El diámetro interno de la línea de suministro de gas debe ser de 1/2” o 3/4”.

Selle las aberturas de la pared.

Selle todas las aberturas en la pared detrás de la estufa y en el piso debajo de la estufa después de que se haya instalado la línea de suministro.

Regulador de presión

Fig. 8 - conexiones al suministro de gas

Asegúrese de estabilizar el lado izquierdo del regulador de

presión de gas antes de apretar CUALQUIER accesorio jado al regulador de presión. No permita que el regulador de presión abra la tubería cuando esté ajustando los conectores (consulte la Fig. 9).

Conducto exible

Adaptador abocinado

del artefacto

Adaptador abocinado

ENCENDIDO

Válvula

de cierre

manual

APAGADO

Conexión de la estufa al suministro

de gas.

Nota: Para evitar pérdidas, coloque sellador para juntas de tubería

en todas las roscas macho (exterior). No permita que el regulador de presión de gas abra la tubería cuando esté ajustando los conectores.

a. Instale una válvula externa de cierre manual del suministro de gas

en un lugar de fácil acceso fuera de la estufa. Asegúrese de saber cómo y dónde cerrar el suministro de gas de la estufa (vea la Fig.

8).

b. Instale un adaptador de unión curva de 1/2” al regulador de gas

usando no más de 15 pies/libra de par (torsión) (consulte la Fig.

8). Fig. 9

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

WARNING:

5.6 CAPACIDAD

c. Apriete el accesorio del suministro de gas y/o el conducto del

electrodoméstico al adaptador de unión al lado derecho del regulador de presión (consulte la Fig. 10) usando NO MÁS DE 15 pies/libra de par (torsión). Asegúrese de estabilizar el adaptador de unión curva de 1/2” con la llave ajustable antes de apretar el accesorio y/o el conducto del electrodoméstico.

Fig. 10

d. Instale un adaptador de unión acampanada a la válvula externa

de cierre manual (vea la Fig. 8).

e. Ajuste el conducto exible del artefacto al adaptador de la unión

acampanada en la válvula de cierre (vea la Fig. 8).

f. Asegúrese de que la válvula de cierre del suministro en el

regulador de presión esté en la posición ABIERTA

(vea la Fig. 11).

g. Verique que no haya fugas de gas. Abra el suministro de gas de

la estufa y use un detector de escape líquido en todas las uniones y conductos para vericar la presencia de pérdidas en el sistema.

Vericación de la presión de gas del múltiple

No use una llama para vericar si hay fugas de

gas.

Desconecte la estufa y la válvula de cierre individual del sistema de tuberías de suministro de gas durante cualquier prueba de presión del sistema si las presiones de prueba sobrepasan las 14” c.d.a. (aproximadamente 1/2” psig).

El electrodoméstico debe estar aislado del sistema de suministro de gas con la válvula de cierre individual cerrada durante cualquier prueba de presión del sistema de tuberías de suministro de gas si

las presiones

de prueba son iguales o menores de 14” c.d.a. (aproximadamente 1/2” psig.).

Si fuera necesario vericar la presión de gas del múltiple, conecte un manómetro (medidor de agua) o cualquier otro medidor de presión al quemador superior trasero derecho. Usando una manguera de goma con un diámetro interno de aproximadamente 1/4”, sostenga la tubería rmemente sobre el oricio. Abra la válvula del quemador.

Para obtener una medición de presión precisa, encienda por lo menos dos (2) quemadores superiores más mientras hace la medición. Asegúrese de que la presión del suministro (entrada) de gas sea de por lo menos una pulgada más que la presión del múltiple especicada para la estufa. La presión del suministro de gas nunca debe ser mayor de 14” c.d.a. Cuando está correctamente adaptada para gas natural, la presión del múltiple debe ser de 4”. Para gas LP/propano, la presión del múltiple debe ser de 10”.

Válvula de suministro (se muestra

en la posición ABIERTA)

Regulador de agua

Fig. 11

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

WARNING:

5.6 CAPACIDAD

Lea la siguiente información de

5 6

conexión eléctrica antes de conectar el suministro eléctrico a la estufa.

Antes de realizar el mantenimiento, desconecte

el suministro eléctrico del disyuntor, el fusible o el cable de alimentación.

Requisitos eléctricos:

un circuito de bifurcación individual, correctamente conectado a tierra y polarizado, protegido por un fusible de acción retardada o disyuntor de 15 amp. Consulte la placa de serie para vericar el

voltaje adecuado.

Precauciones para el cable de extensión:

Debido a los riesgos potenciales de seguridad en ciertas condiciones, recomendamos enfáticamente evitar el uso de todo cable de extensión. No obstante, si decide usarlo, es absolutamente necesario que sea de 3 lamentos aprobado por UL para electrodomésti- cos con conexión a tierra y que la corriente que transporta en amperios sea equivalente o mayor que la del circuito de bifurcación. Estos cables de extensión se consiguen en la organización del servicio local.

¡Lea cuidadosamente! Para su seguridad person-

al, este producto debe ser debidamente puesto a tierra.

Bajo ninguna circunstancia corte o retire la tercera clavija (puesta a tierra) del enchufe del cordón eléctrico (vea la Fig. 12).

Donde encuentre un tomacorriente normal de dos alvéolos, es obligación y responsabilidad personal del cliente reemplazarlo con un tomacorriente de tres alvéolos debidamente puesto a tierra.

Método sugerido

Tomacorriente con puesta a tierra

Bajo ninguna circunstancia corte, retire o deshabilite la clavija de conexión a tierra.

Cable eléctrico

de 3 clavijas con puesta a tierra

Verique la colocación de la tapa

del quemador.

Es muy importante asegurarse de que todas las tapas y rejillas de los quemadores superiores estén debidamente instaladas y en sus ubicaciones correctas antes de utilizar el electrodoméstico. Tenga en cuenta que las cabezas de los quemadores están jadas a la cubierta. La cubierta no se puede desinstalar. No intente retirar o levantar la cubierta.

Para evitar llamaradas y evitar la generación de

vapores nocivos, no use la cubierta sin todas las tapas de los que- madores debidamente instaladas. Si están todas instaladas correctamente, asegurará el encendido adecuado y el tamaño correcto de las llamas.

Siempre mantenga las tapas y las cabezas de los quemadores en su lugar cuando los quemadores estén en uso. No permita que

se introduzcan en los agujeros de soporte del oricio de los

quemadores a gas derrames, alimentos, agentes de limpieza o cualquier otro material,

Asegúrese de que el tamaño de cada tapa de quemador concuerde con el tamaño de la cabeza del quemador. Asegúrese de que todas las tapas redondas de los quemadores estén colocadas correctamente en su lugar en las cabezas redondas de los quemadores.

Asegúrese de que todas las tapas ovaladas de los quemadores estén colocados correctamente en su lugar en las cabezas ovaladas de los quemadores (si vienen equipados). Asegúrese de que todas las tapas dobles de los quemadores estén colocados correctamente en su lugar en las cabezas dobles de los quemadores (si vienen equipados).

En los quemadores redondos, el reborde de la tapa del quemador (vea la Fig. 13) deben calzar de manera ajustada en el centro de la cabeza del quemador y quedar nivelada. Consulte las Figuras 14 y 15 para conocer las maneras correctas e incorrectas de colocar la tapa del quemador.

Una vez en su lugar, puede vericar si cabe deslizando suavemente la tapa del quemador de lado a lado (Fig. 16) para asegurarse de que esté centrada y rmemente asentada. Cuando el reborde de la tapa del quemador haga contacto en el centro de la cabeza del quemador, podrá escuchar el contacto entre la tapa y la cabeza del quemador. Tenga en cuenta que la tapa del quemador NO se debe mover del centro de la cabeza del quemador cuando intente moverla de lado a lado.

Tapa del quemador

Instrucciones de puesta a tierra:

El cable de alimentación de este producto está equipado con un enchufe (a tierra) de 3 clavijas que coincide con el receptáculo de pared con puesta a tierra de 3 clavijas para minimizar la posibilidad de choque eléctrico de este producto. El cliente debe hacer revisar el tomacorriente de pared y el circuito por un electricista calicado para asegurarse de que esté debidamente polarizado y puesto a tierra.

Fig. 12

Fig. 13

Fig. 16

Reborde de la tapa

del quemador

Colocación correcta de la tapa

del quemador

Fig. 14

Colocación incorrecta de la tapa

del quemador

Fig. 15

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

5.6 CAPACIDAD

Verique el encendido de los

quemadores superiores.

El funcionamiento de los encendedores eléctricos debe vericarse después de que se hayan controlado atentamente los conectores de la línea de suministro y de la estufa en busca de escapes, y de que la estufa haya sido conectada al suministro eléctrico.

a. Para vericar el encendido adecuado, presione y gire la perilla

de un quemador superior a la izquierda hasta la posición “LITE” (encender). Escuchará el encendedor emitiendo chispas.

b. El quemador superior se encenderá cuando el gas llegue al que-

mador. Cebe el sistema de las tuberías de suministro dejando la perilla en la posición “LITE” (encendido) hasta que el quemador se encienda. Cada quemador debe encenderse a los cuatro (4) segundos de funcionamiento normal después de que el aire haya sido cebado de las tuberías de suministro.

c. Verique visualmente que el quemador se haya encendido. Una

vez que el quemador se encienda, gire la perilla para retirarla de la posición “LITE” (encendido).

d. Pruebe cada perilla por separado hasta que se hayan vericado

todos los quemadores superiores. Cada ubicación de los quemadores viene equipada con un electrodo separado.

Programe el ajuste BAJO de las

válvulas de los quemadores

superiores (ujo en línea).

Pruebe el ajuste “LOW” (bajo) para comprobar si debe ser ajustado

a. Oprima la perilla hacia adentro y gírela a la posición ‘LITE’ (en-

cender) hasta que el quemador se encienda.

b. Oprima la perilla hacia adentro y rápidamente gírela al ajuste

mínimo.

c. Si el quemador se apaga, gire la perilla a la posición ‘OFF’ (apa-

gado).

d. Retire la perilla del quemador superior.

e. Introduzca un destornillador delgado en la varilla hueca de la

válvula y ajústelo sobre el tornillo que se encuentra adentro. El tamaño de la llama se puede aumentar o reducir girando el tornillo. Gire el tornillo a la izquierda para aumentar el tamaño de la llama (vea las Fig. 17 y Fig. 19).

f. Ajuste la llama hasta que pueda girar la perilla rápidamente desde

la posición “LITE” (encender) hasta el ajuste mínimo sin que se apague la llama. La llama debe ser lo más pequeña posible sin que se apague.

Nota: el ajuste de la mezcla de aire no es necesario en los quema-

dores superiores.

Altura de la llama del quemador

Fig. 18

Verique el encendido de los

5/8”

Cubierta de

cocción

1” = 2,5 cm

quemadores del horno.

El funcionamiento de los encendedores del horno debe vericarse después de que se hayan controlado atentamente los conectores de la línea de suministro y de la estufa en busca de escapes, y de que la estufa haya sido conectada al suministro eléctrico. Asegúrese de retirar todos los materiales de empaque

y la documentación del interior del horno.

El quemador del horno está equipado con un sistema de control eléctrico así como de un encendedor eléctrico. Si el modelo viene equipado con un quemador superior para el horno, también incluirá un encendedor eléctrico. Estos sistemas de control no requieren de ajustes. Cuando el horno comience a funcionar, la corriente eléctrica llegará al encendedor. Brillará como si fuera una bombilla. Cuando el encendedor haya alcanzado la temperatura suciente para prender el gas, la válvula del horno controlada eléctricamente se abrirá y aparecerá la llama en el quemador. Existe un lapso de tiempo de 30 a 60 segundos después de que el termostato se enciende y antes de que la llama aparezca en el quemador del horno. Cuando el horno alcance la temperatura programada, el dispositivo de encendido se apagará. La llama del quemador se apagará de 20 a 30 segundos después de que se apague el encendedor. Para mantener una temperatura programada en el horno, este ciclo continuará siempre y cuando el control del horno esté congurado para permanecer en funcionamiento.

Para vericar el encendido del quemador del horno:

a. Programe el horno en “Bake” (hornear) a 300 ºF. Consulte manu-

al del usuario para vericar las instrucciones de funcionamiento.

b. El quemador del horno debería encenderse en el transcurso de

60 segundos. Verique que la llama sea correcta y permita que el horno cumpla un ciclo una vez. APAGUE los controles.

c. Si su modelo viene equipado con un asador a nivel de la cintura,

ajuste el horno a la opción “Broil” (asado a la parrilla). Consulte el manual del usuario para obtener las instrucciones de funcionamiento.

d. El quemador de asar debería encenderse en el curso de

60 segundos. Verique que la llama sea adecuada. APAGUE los controles.

Fig. 17

INSTRUCCIONES DE INSTALACIÓN - ESTUFA INDEPENDIENTE

5.6 CAPACIDAD

Ajuste del obturador de aire del

horno superior.

La longitud aproximada de la llama del quemador superior (de asar) del horno debe ser de 1 pulgada (2,5 cm) con una llama interior clara azul. Para determinar si la llama del quemador de asar superior es adecuada, ajuste el horno para la función “Broil” (asado a la parrilla). Si la llama es de color amarillo, aumente el tamaño de la abertura del obturador de aire del horno superior. Si la llama tiene un color diferente de azul, reduzca la abertura del obturador de aire.

Para ajustar el obturador superior del horno, aoje el tornillo de jación (vea la Fig. 20), ajuste el obturador de aire y apriete el tornillo de jación.

Fig. 19 - ubicaciones de los quemadores del horno

Para ajustar el obturador del horno inferior, aoje el tornillo de jación (vea la Fig. 20), ajuste el obturador de aire y apriete el tornillo de jación. Cuando termine el ajuste, vuelva a colocar el deector del quemador y el panel inferior del horno en su lugar.

(algunos modelos).

Quemador del horno superior

Obturador del quemador

del horno superior

Quemador del horno

Tornillo de jación

Obturador de aire

Caperuza del oricio

Cuidado, limpieza y mantenimiento

Consulte el manual del usuario para obtener instrucciones detalladas de limpieza. Si necesita retirar la estufa para realizar una limpieza o mantenimiento, cierre el suministro de gas. Desconecte el suministro de gas y electricidad. Si no puede acceder al suministro eléctrico o de gas, levante levemente la estufa en la parte frontal y aléjelo de la pared. Retírelo solamente lo necesario para desconectar el suministro de gas y electricidad. Termine de retirar la estufa para realizar el servicio técnico y la limpieza. Reinstale en sentido inverso, asegúrese de nivelar la estufa y verique la presencia de escapes en las conexiones de gas. Asegúrese de leer y seguir el paso 1 para instalar adecuadamente el dispositivo antivuelco.

Antes de solicitar servicio técnico

Lea la sección “Antes de solicitar servicio” y las secciones de instrucciones de funcionamiento en su Guía de uso y cuidado. Puede ahorrarle tiempo y dinero. Esta lista incluye los incidentes más comunes que no son originados por mano de obra o materiales defectuosos de este electrodoméstico.

Consulte el texto de garantía incluido en la Guía de uso y cuidado, donde se indica nuestro número telefónico gratuito de atención al cliente y nuestra dirección. Si tiene alguna pregunta sobre el producto o necesita realizar un pedido de piezas, puede llamarnos o escribirnos.

Ubicación de la placa de número de modelo y de serie

La placa de información está ubicada en la supercie derecha del marco delantero del horno. Para acceder a esta placa, abra el cajón de almacenamiento (algunos modelos), el cajón calentador (algunos modelos) o el cajón asador (algunos modelos) (vea la Fig. 21).

Para realizar pedidos de piezas o realizar consultas sobre la estufa, asegúrese de especicar siempre el modelo y los números de serie, así como la letra o el número de lote que gura en la placa del número de información de la estufa. La placa de información también le proporciona datos sobre los quemadores, el tipo de combustible y la presión en la que fue ajustada la estufa cuando salió de la fábrica.

Fig. 20 - Obturador de aire

típico del quemador del horno

Asegúrese de que la estufa esté

nivelada.

Nivele la estufa mediante la colocación horizontal de un nivel en una parrilla del horno. Verique diagonalmente desde la parte frontal hacia atrás y luego nivele la estufa mediante el ajuste de las patas o la colocación de cuñas debajo de las esquinas de la estufa, si es necesario.

Nota: Una vez que haya nalizado la instalación, asegúrese de que

todos los controles estén en la posición apagada.

Fig. 21

Kenmore 79074469810, 79075343314, 79074453810, 79074455810, 79074457810 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
