Kenmore 79040619801, 79040614801, 79040612801, 79040613801, 79040459801 Installation Guide

iNSTALLATiON AND SERVICE MUST BE PERFORMED BY A QUALiFiED iNSTALLER.

Canada

iMPORTANT: SAVE FOR LOCAL ELECTRICAL iNSPECTOR'S USE.

READ AND SAVE THESE INSTRUCTIONS FOR FUTURE REFERENCE.

FOR YOUR SAFETY: Do not store or use gasoline or other flammable vapors

and liquids in the vicinity of this or any other appliance.

United States

Your new wall oven has been designed to fit a limited variety of cutout sizes to make
the job of installing easier. The first step of your installation should be to measure your
current cutout dimensions and compare them to the cutout dimensions chart below for
your model. You may find little or no cabinet work being necessary.

Do not remove spacers (if equipped) on the side walls and/or on the back of the built-in oven.

These spacers center the oven in the space provided. The oven must be centered to prevent excess heat buildup
that may result in heat damage or fire.

DO NOT INSTALL THIS WALL OVEN IN A BASE CABINET WITH A COUNTERTOP ABOVE IT.
NOTES:

1. Base must be capable of supporting 150 pounds (68 kg).

2. Allow at least 19 3/8" (49.2 cm) clearance for door depth when it is open.

3. Dimension G is critical to the proper
installation of the built-in oven. If the

oven decorative trim does not butt
against the cabinet, or if noise is heard

on convection models, verify dimension
G to assure it is according to the
required dimension.

4. For a cutout height greater than H
dimension see "Adjusting oven

height" section.

B

1 1/2"

(3.8 cm)

Hole for cable

and electrical

junction box

on right side

3" (7.6 cm)
Max.

Door Open

(see note 2)

%,

%

--%

Suggested distance from floor is 31 " (78.7 cm).

Junction Box

Minimum required distance is 4Y2" (11.4 cm).

Figure 1 = SINGLE OVENS

(Double Ovens see Figure 2)

24" (61 cm) Wall Oven 23 7/8 (60.6) 31 7/16 (79.9) 213A(55.2) 25 3/16 (64)

CUTOUT DIMENSIONS AND CABINET WIDTH

MODEL Max: I G (Min:)H Max: I

24" (61 cm) Wall Oven 22 (55.9) 22V2 (57.2)

All dimensions are stated in inches and cm.

23V2(59.7) 27 5/8 (70.2) 28 (71.1) 24 (61) Min

Electrical

Location

Printed in United States

P/N 318201537 (0909) Rev. A

English - pages 1-8

Espahol- p_iginas 9-16

Do not remove spacers (if equipped) on the side walls and/or on the back of the bufltqn oven.

These spacers center the oven in the space provided. The oven must be centered to prevent excess heat

buildup that may result in heat damage or fire.

11/2 ''

(3.8 cm) Min.

-Jk

i

@75/16''(120!2

cm) min.

4 cm) max.

11 1/2_

Y (29.2 cm)

Door Open

(see note 2)

Electrical Junction Box

(Right or left side

depending on model)

NOTES

1. Base must be capable of supporting 300 pounds (136 kg).

2. Allow at least 19 3/8" (49.2 cm) clearance for door depth
when it isopen.

4.

3.

Dimension G is critical to the proper installation of the
built-in oven. If the oven decorative trim does not butt

against the cabinet, or if noise is heard on convection

models, verify dimension G to assure it is according to

the required dimension.

Figure 2- DOUBLE OVENS

(Single Ovens see Figure 1)

XXXXX XXXXXXXXXX

PRODUCT DIMENSIONS

Hole for cable and electrical

junction box on left or right

side depending on model.

3" (7.6 cm)

Max.

Min.

MODEL A I B C. D

1-

1-

24" (61 cm)Wall Oven ] 23 7/8 (60.6) 51 1/16 (129.7) / 21 /_G(54.8) 25 1/2(64.8)

CUTOUT DIMENSIONS

All dimensions are stated in inches and cm.

2

important Notes to the Installer

1. Read all instructions contained in these installation

instructions before installing the wall oven.

2. Remove all packing material from the oven
compartments before connecting the electrical supply

to the wall oven.

3. Observe all governing codes and ordinances.

4. Be sure to leave these instructions with the consumer.

5. Oven door may be removed to facilitate installation.

6. THESE OVENS ARE NOT APPROVED FOR
STACKABLEOR SIDE-BY-SIDE INSTALLATION.

important Note to the Consumer
Keep these instructions with your Owner's Guide for

future reference.

IMPORTANT SAFETY

INSTRUCTIONS

• Be sure your wall oven is installed and grounded

properly by a qualified installer or service
technician.

This wall oven must be electrically grounded in
accordance with local codes or, in their absence,

with the National Electrical Code ANSI/NFPA
No.70= latest edition in United States, or with CSA
Standard C22.1, Canadian Electrical Code, Part 1,
in Canada.

Stepping, leaning or sitting on the
door of this wall oven can result in serious injuries
and can also cause damage to the wall oven.

Never use your wall oven for warming or heating
the room. Prolonged use of the wall oven without
adequate ventilation can be dangerous.

The electrical power to the oven must
be shut off while line connections are being made.

Failure to do so could result in serious injury or
death.

2. Adjusting Oven Height

Remove and lay aside the lower vent decorative trim

that is taped to the outer side panel of the oven. The
decorative trim will be fastened to the lower front of

the oven after it has been installed in the cabinet.
There is a 13A'' (4.4 cm) height adjustment on

models with extension panel (see figure 3). With this
adjustment and a 1/4"(0.6 cm) trim overhang, a single
oven can be installed in existing openings 27sA '' (70.2
cm) to 29sA '' (75.2 cm) or a double oven in existing
openings 48" (121.9 cm) to 50" or 49 7/8" (127 cm
or 126.7 cm) high.

%

"% 4 ........ ExtensionPanel

Figure 3

To adjust oven height:

1. Lay oven on its back. (see figure 4).

2. Remove the 6 screws that fasten the side

extension panel to the bottom sides of the oven.

3. Move each panel down to the position that

increases the oven height to fit your opening.
Each position changes oven height approximately

1/2" (1.3 cm).

4. Line up the appropriate holes in the side extension

panels and sides of the oven. Put back the 6 screws.

5. Return to upright position. Proceed with oven
installation.

% Mounting Screws

1. Carpentry

Refer to figure 1 or 2 for the dimensions applicable to
your appliance, and the space necessary to receive the
oven. The oven support surface may be solid plywood or
similar material, however the surface must be level from

side to side and front to rear.

OVENDOOR

_NSION PANEL

OVENBOTTOM

Figure 4

3

3. Electrical Requirements

This appliance must be supplied with the proper voltage
and frequency, and connected to an individual, properly
grounded branch circuit, protected by a circuit breaker
or fuse. To know the circuit breaker or fuse required
by your model, see the serial plate to find the wattage
consumption and refer to table A to get the circuit
breaker or fuse amperage.

App lance protection App lance Protection

Rating Watts circuit Rating Watts Circuit

240V Recommended 208V Recommended

Lessthan4800W 20A Lessthan 4100W 20A
4800W- 7200W 30A 4100W- 6200W 30A
7200W- 9600W 40A 6200W- 8300W 40A

9600Wand + 50A 8300W and+ 50A

Table A

Observe all governing codes and local ordinances

1.A 3-wire or 4-wire single phase 120/240 or 120/208
Volt, 60 Hz AC only electrical supply is required on a
separate circuit fused on both sides of the line (red
and black wires). A time-delay fuse or circuit breaker is
recommended. DO NOT fuse neutral (white wire). Only
certain cooktop models may be installed over certain
built-in electric oven models. Approved cooktops and
built-in ovens are listed by the MFG ID number (see the
insert sheet included in the literature package).

NOTE: Wire sizes and connections must conform with
the fuse size and rating of the appliance in accordance

with the American National Electrical Code ANSI/NFPA
No. 70-latest edition, or with Canadian CSA Standard

C22.1, Canadian Electrical Code, Part 1, and local codes
and ordinances.

An extension cord should not be used

with this appliance, Such use may result in a fire,
electrical shock, or other personal injury, If you need
a longer power cord you can purchase a 10' (3 m) power
cord kit #903056-9010 by calling the Service Center.

2. These appliances should be connected to the fused
disconnect (or circuit breaker) box through flexible

armored or nonmetallic sheathed cable. The flexible
armored cable extending from the appliance should

be connected directly to the junction box. The

junction box should be located as shown in Figure

1 or Figure 2 and with as much slack as possible
remaining in the cable between the box and the
appliance, so it can be moved if servicing isever
necessary.

3. A suitable strain relief must be provided to attach
the flexible armored cable to the junction box.

Electrical Shock Hazard

o Electrical ground is required on this appliance.

Do not connect to the electrical supply until
appliance is permanently grounded.
Disconnect power to the junction box before
making the electrical connection.
This appliance must be connected to a
grounded, metallic, permanent wiring system,
or a grounding connector should be connected
to the grounding terminal or wire lead on the
appliance.
Do not use a gas supply line for grounding the
appliance.

Failure to do any of the above could result in a
fire, personal injury or electrical shock.

4. Electrical connection

It is the responsibility and obligation of the consumer to
contact a qualified installer to assure that the electrical
installation is adequate and is in conformance with the
National Electrical Code ANSI/NFPA No. 70-latest edition,
or with CSA Standard C22.1, Canadian Electrical Code,
Part 1, and local codes and ordinances.

Risk of electrical shock (Failure to
heed this warning may result in electrocution or
other serious injury.) This appliance is equipped
with copper lead wire. if connection is made to
aluminum house wiring, use only connectors that
are approved for joining copper and aluminum wire

in accordance with the National Electrical Code
and local code and ordinances. When installing

connectors having screws which bear directly on
the steel and/or aluminum flexible conduit, do no

tighten screws sufficiently to damage the flexible
conduit. Do not over bend or excessively distort
flexible conduit to avoid separation of convolutions
en exposure of internal wires.

DO NOT ground to a gas supply pipe. DO NOT connect
to electrical power supply until appliance is permanently
grounded. Connect the ground wire before turning on
the power.

4

(If your appliance is equipped with a
white neutral conductor.)
This appliance is manufactured with a white neutral

power supply and a frame connected copper wire.
The frame is grounded by connection of grounding

lead to neutral lead at the termination of the
conduit, if used in USA, in a new branch circuit

installation (1996 NEC), mobile home, recreational
vehicles, where local code do not permit grounding

trough the neutral (white) wire or in Canada,
disconnect the white and green lead from each
other and use ground lead to ground unit in

accordance with local codes, connect neutral lead
to branch circuit-neutral conductor in usual manner

see Figure 6. If your appliance is to be connected
to a 3 wire grounded junction box (US only),
where local code permit connecting the appliance-
grounding conductor to the neutral (white) see
Figure 5.

NOTE TO ELECTRICIAN: The armored cable leads
supplied with the appliance are UL-recognized for

connection to larger gauge household wiring• The
insulation of the leads is rated at temperatures much
higher than temperature rating of household wiring• The
current carrying capacity of the conductor is governed by
the temperature rating of the insulation around the wire,
rather than the wire gauge alone•

If oven is used in a new branch circuit installation
(1996 NEC), mobile home, recreational vehicle,

or where local codes DO NOT permit grounding
through the neutral (white) wire, the appliance

frame MUST NOT be connected to the neutral wire
of the 4-wire electrical system. (see figure 6):

1. Disconnect the power supply•

2. Separate the green (or bare copper) and white
appliance cable wires•

3. In the junction box:
connect appliance and power supply cable wires as
shown in Figure 6.

Cable from Power Supply

Ground Wire _ --,_L ......

Red __!

Wire___

r

Ground Wire __ 'X_X_
(Bare or Green ,_:-:<=:_,QvA_

Wire) J _:_

Junction Box _-.....

Cable from appliance listed)

Figure 6

4-WIRE GROUNDED JUNCTION BOX

_:::::::_-__ Black

_hi_ir]v_re
_ U.L.-Listed Conduit

hite Wire

Connector (or CSA

Where local codes permit connecting the appliance-
grounding conductor to the neutral (white) wire
(US Only) (see figure 5):

1. Disconnect the power supply•

2. In the junction box:
connect appliance and power supply cable wires as
shown in Figure 5.

Cable from Power Supply

White Wire _'-4 /

(Neutral) i_ ::_:........._ _/_Black

:: _:":::: _7" ! Wires q

BOX

_ _ L Juncti°n

/ (--_

Ground Wire _ ..... _:__:_U.L.-Listed Conduit

(Bare or Green Wire) _:: Connector (or CSA listed)

Cable from appliance

Figure 5

3-WIRE GROUNDED JUNCTION BOX

hlte Wire

(Neutral)

Model and Serial Number Location
The serial plate is located along the interior side trim of

the oven and visible when the door is opened•
When ordering parts for or making inquires about your

oven, always be sure to include the model and serial
numbers and a lot number or letter from the serial plate
on your oven.

Single Wall Oven
Serial Plate Location

Double Wall Oven
Serial Plate Location

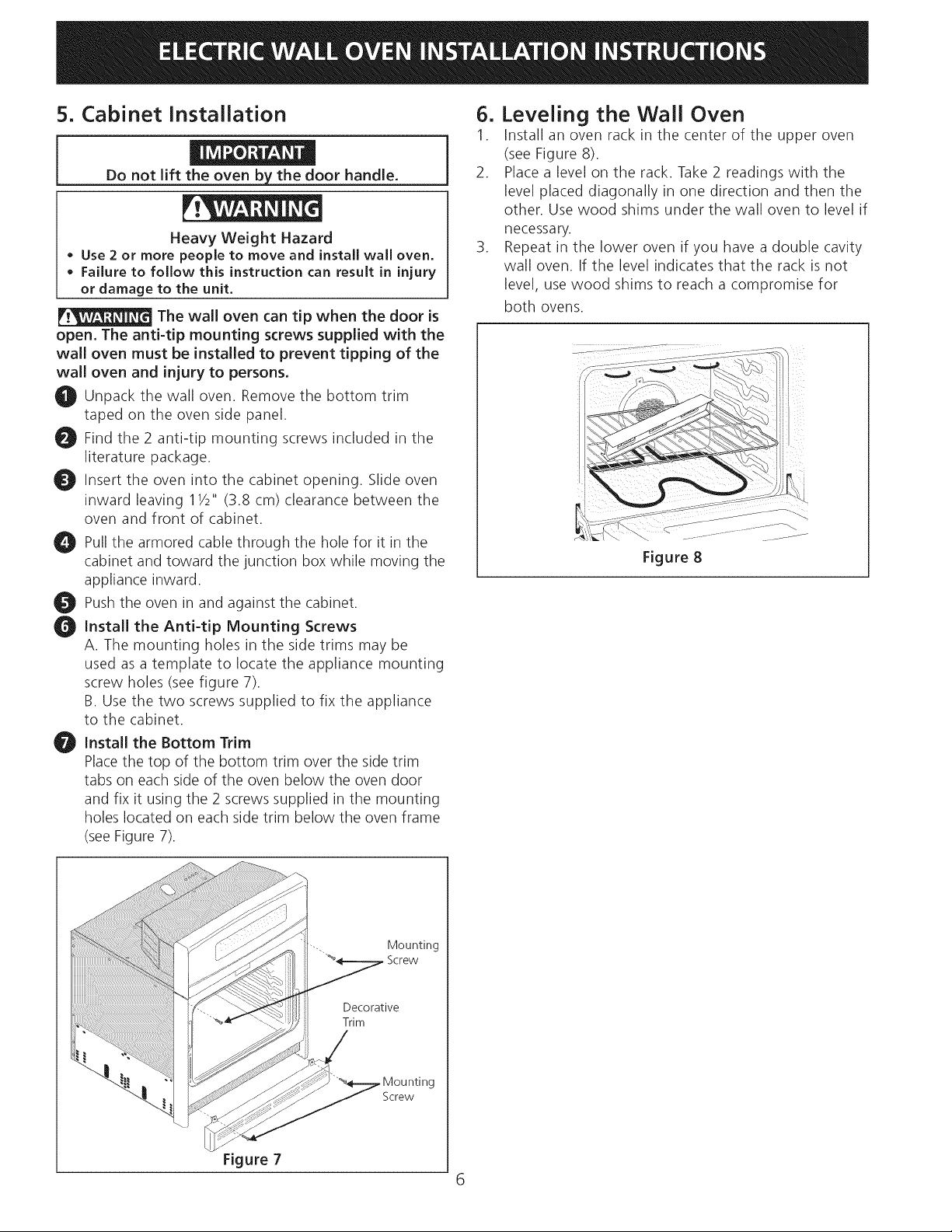

5. Cabinet Installation

Do not lift the oven by[ the door handle.

Heavy Weight Hazard

Use 2 or more people to move and install wall oven.
Failure to follow this instruction can result in injury
or damage to the unit,

The wall oven can tip when the door is
open. The anti-tip mounting screws supplied with the
wall oven must be installed to prevent tipping of the
wall oven and injury to persons.

O Unpack the wall oven. Remove the bottom trim

taped on the oven side panel.

O Find the 2 anti-tip mounting screws included in the

literature package.
Insert the oven into the cabinet opening. Slide

inward leaving 11/2'` (3.8 cm) clearance between the
oven and front of cabinet.

Pull the armored cable through the hole for it in the
cabinet and toward the junction box while moving the

appliance inward.
Push the oven in and against the cabinet.

O Install the Anti-tip Mounting Screws

A. The mounting holes in the side trims may be
used as a template to locate the appliance mounting
screw holes (see figure 7).
B. Use the two screws supplied to fix the appliance

to the cabinet.

O Install the Bottom Trim

Placethe top of the bottom trim over the side trim
tabs on each side of the oven below the oven door

and fix it using the 2 screws supplied in the mounting
holes located on each side trim below the oven frame

(see Figure 7).

oven

6. Leveling the Wall Oven

1. Install an oven rack in the center of the upper oven
(see Figure 8).

2. Place a level on the rack. Take 2 readings with the
level placed diagonally in one direction and then the

other. Use wood shims under the wall oven to level if
necessary.

3. Repeat in the lower oven if you have a double cavity
wall oven. If the level indicates that the rack is not

level, use wood shims to reach a compromise for
both ovens.

Figure 8

Figure 7

-.. Mounting
. Screw

Decorative

Trim

Screw

6

7. Checking Operation

Your model is equipped with an Electronic Oven
Control. Each of the functions has been factory checked
before shipping. However, it is suggested that you verify
the operation of the electronic oven controls once more.
Refer to the Use and Care Guide for operation.

1. Remove all items from the inside of the oven.

2. Turn on the power to the oven (refer to your Use &
Care Guide).

3. Verify the operation of the electronic oven controls:

Bake-After setting the oven to 350°F/177°C for baking,
the lower element in the oven should become red.

Broil-When the oven is set to BROIL, the upper element
in the oven should become red.

Clean (some models)-When the oven is set for a self-
cleaning cycle, the upper element should become red
during the preheat portion of the cycle. After reaching
the self-cleaning temperature, the lower element will

become red.

IMPORTANT NOTE: A fan inside the upper rear part
above the oven (some models) provides additional
cooling of the oven electrical and electronic components.

The fan will continue to run after the oven has been
operating at high temperatures.

Before You Call for Service
Read the Before You Call for Service Checklist and

operating instructions in your Use and Care Guide.
It may save you time and expense. The list includes

common occurrences that are not the result of defective
workmanship or materials in this appliance.

Refer to your Use and Care Guide for Sears service
phone numbers, or call 1=800=4=MY=HOME®.

7

Notes

8

LA INSTALACION Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR Canada

CAUFICADO.

IMPORTANTE: GUARDE ESTAS ]NSTRUCCIONES PARA USO DEL iNSPECTOR LOCAL DE

ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA.

PARA SU SEGURIDAD: No almanece ni utilice gasolina u otros vapores y liquidos

Estados Unidos

inflamables en la proximidad de este o de cualquier otro artefacto.
El primer paso para su instalaci6n debe de ser el de medir las dimensiones de la apertura

y compararlas con las que se indican en el cuadro de dimensiones del hueco de la figura I.

Posiblemente encontrara que algun trabajo de carpinteria sera necesario.

No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del homo emportado.
Estos espaciadores centran el homo en el espacio provisto. El horno debe estar centrado para prevenir una concentracion
excesiva de calor que podria resultar en da_os por el calor o un incendio.

NO INSTALE ESTE HORNO 24" EN LA PARTEDE ABAJO DE UN ARMARIO DECOCINA QUE TIENE UN MOSTRADOR ENCIMA.

NOTAS

1. Labasadebe poder sostener 150 libras (68
kg.)

2. Deje por Io menos 19 3/8" (49.2 cm) de
espacio libre para la profundidad de la

puerta cuando esta abierta.

3. La dimension G est,1 primordial para

instalar correctamente el homo de pared•

Si el adorno del armazOn del homo no
topa contra el armario, o si escuche un

ruido, verifique si la dimension G est,1en

conformidad con la dimension requerida.

4. Para un recortado con altura de m_isde

H dimension vea "Ajustando la Altura

del Horno" seccion.

B

s'

PuertaAbierta

(vea la nota 2)

Agujeroa

la derecha

paraelcable

y la cajade

empalme
el_ctrica.

J

3" (7.6 cm)
Max.

* Distancia sugerida desde el suelo es 31 " (78.7 cm).

La distancia minima requerida es41/2" (11.4 cm).

Caja de
empalme
el_ctrica

Figura I- MODELOS CON UN SOLO HORNO

(Modelos de horno doble vea la Figura 2)

DIMENSIONES DEL APARATO

Horno de pared 23 7/8 (60.6) 31 7/16 (79•9) 213A(55•2) 25 3/16 (64)

24" (61 cm)

DIMENSIONESDE UECOYAN CHURADELARMARIO

MODELO' G(MinD I Mini H Max_.

Horno de pared 22 (55.9) 221/2(57.2) 231/2(59.7) 27 5/8 (70.2) 28 (71.1) 24 (61) Min

24" (61 cm)

Todas las dimensiones se dan en pulgadas (cm).

Imprimido en los Estados Unidos P/N 318201537 (0909) Rev. A

English - pages 1-8

Espahol- p_iginas 9-16

F_ No quite los separadores (si los hay) de los muros laterales o/y de la parte posterior del homo
emportado. Estos espadadores centran el horno en el espacio provisto. El horno debe estar centrado para prevenir
una concentracion excesiva de calor que podria resultar en daEos por el calor o un incendio.

1 1/2"

(3.8 cm)

Min.

Cable (a la
derecha o a

la izquierda

H

seg0n el

modelo).

J

111/2" (7.6 cm)

(29.2 cm)

** PuertaAbierta

(vea la nota)

".s""

(a la derecha o a la izquierda
seg0n el modelo).

_ Max.

2" (5.1 cm)

Min.Caja de empalme el_ctrica

NOTAS:

1. La basa debe poder sostener 300 libras (136 kg.)

2. Deje por Io menos 19 3/8" (49.2 cm) de espacio
libre para la profundidad de la puerta cuando esta

abierta.

Figura 2 = MODELOS CON UN HORNO DOBLE

(Modelos con un solo homo vea la Figure 1)

DIMENSiONES DEL APARATO .... ....

3,

La dimensi6n G est,1primordial para instalar correctamente el
homo de pared. Si el adorno del armaz6n del homo no topa
contra el armario, o si escuche un ruido, verifique si ladimensi6n
G est,1en conformidad con la dimensi6n requerida.

MODELO I A I c I

|

Horno de pared 24" (61 cm) I 23 7/8 (60.6) 51 1/16 (129.7) / 21 9/_G(54.8) 25 F2(64.8)

D_MENS_ONESDELHUECO¥A.CHURADELARMAR_O

MODELO G(M_.,). I _

Hornode pared24" (61cm)[ 22(55.9) 221/2(57.2) 231/2(59.7) J 48(121.9) 49(124.5)I 24(61)Min

Todas las dimensiones se dan en pulgadas (cm).

10

Notas importantes para el instalador

1. Lea todas las instrucciones contenidas en este manual
antes de instalar el homo.

2. Saque todo el material usado en el embalaje del
compartimiento del horno antes de conectar el
suministro el_ctrico o de gas a la estufa.

3. Observe todos los c6digos y reglamentos pertinentes.

4. Deje estas instrucciones con el consumidor.

5. La puerta del homo se puede quitar para facilitar la
instalaciOn.

6. ESTEHORNO NO ESTA APROBADO PARA LA
INSTALACI6N DE RIMERO O DA LADO A LADO.

Nota importante ai consumidor
Conserve estas instrucciones y el manual del usuario para

referencia futura.

INSTRUCCIONES
IMPORTANTES DE SEGURIDAD

• Asegurese de que su homo a pared sea instalada

y puesta a tierra de forma apropiada por un
instalador calificado o por un t_cnico de servicio.
Este homo de pared debe ser el_ctricamente
puesta a tierra de acuerdo con los codigos locales
o, en su ausencia, con el Codigo El_ctrico Nacional

ANSI/NFPA No. 70-ultima edicion en los Estados
Unidos, o el Codigo Electrico Canadiense CSA

Standard C22.1, Part 1, en Canada.

Pisar, apoyarse, o sentarse sobre la
puerta de este homo a pared puede resultar en
serias lesiones y tambien puede causar da_os al
horno a pared.

Nunca use su horno a pared para calentar el
cuarto. El uso prolongado de la estufa sin la ventilaciOn
adecuada puede ser peligroso.

La corriente electrica al horno debe
estar apagada mientras se hacen las conexiones

de lineas. Si no se apaga, da_os serios o la muerte
podrian resultar.

1. Carpinteria

Consulte las Figuras 1 y 2 para conocer lasdimensiones
pertinentes al modelo de su homo y al espacio necesario
en el que poner el homo. La superficie donde seva a apo-
yar el homo debe de ser de madera contrachapada s61ida
u otro material similar y, sobre todo, la superficie tiene que
estar a nivel, de lado a lado, y de atr_ishacia adelante.

3. Ajustando la Altura del Horno

Retire y deje a un lado la rejilla que est,1 sujeta con
cinta adhesiva al panel exterior del homo. Esta rejilla se
sujetar_i a la parte baja frontal del homo, despu_s de
que este se haya instalado en el armario.

En estos modelos hay 13A'' (4.5 cm) de ajuste en la altura
(vea la figura 3). Con este ajuste y 1/4"(0.6 cm) del horde
que sobresale, el electrodomestico puede instalarse en
huecos de 27%" (70.2 cm) a 29%" (75.4 cm) (para homo
sencillo) o de 48" (121.9 cm) a 50" (127 cm) o 49 7/8"
(126.7 cm) de alto (para homo doble).

Agujerosde ajuste

f

J

%

"% "-.%

"'"'% 4 ...........Tornillosde montaje

Figura 3

Para ajustar la altura del homo:

1. Ponga el homo apoyado en la parte trasera. (vea la
figura 4)

2. Quite los 6 tornillos que sujetan el panel de extensi6n
lateral a la parte inferior de los lados del homo.

3. Mueva cadapanel haciaabajo, hastala posiciOnqueau-
menta la altura del homo paraque seadapte a laapertura
que ustedtiene. Cada posiciOncambia laaltura del homo

1/2 pulgada (1.3 cm) aproximadamente.

4. Alinee los agujeros apropiados en los paneles de
extensi6n yen los lados del homo. Vuelva a poner los

6 tornillos.

5. Proceda con la instalaci6n del homo. Vuelva a poner
el homo en posici6n vertical posici6n.

PUERTADEL

HORNO

para al de extensi6n

PARTEDEABAJODEL EXTENSION

HORNO Figura 4

11

PANELDE

3. Requerimientos Electricos

Se debe proveer el voltaje y la frecuencia apropiados a
este electrodom_stico, y conectarse a un circuito individual
correctamente puesto a tierra, protegido pot un interruptor o
un fusible. Para conocer el interruptor o fusible que requiere
su modelo, vea la placa serial para encontrar la consumaci6n
del vatiaje y refierase al cuadro A para encontrar el amperaje
del interruptor o fusible.

Grados de Se reco_ienda I Gradoi de Se iec0mienda

Vatios del una I Vatios de! una

electrodom_stico protecci6n al electrodomestico protecci6n al

240v . Circuit0 I 208V i Circuito

Menosde4800W 20A Menosde4100W 20A
4800W-7200W 30A 4100W-6200W 30A

7200W-g600W 40A 6200W- 8300W 40A

9600Wand+ B0A 8300Wand+ B0A

Table A

Observe todos los c6digos que gobiernan y ordenanzas locales

1. Uncable de 3 o4 alambres monof_isico 120/240 o 120/208
voltios, 60 hertzios esla 0nica fuente el_ctrica que requiere

en un circuito separado en ambos lados de la linea (alambre

negro y alambre rojo) (se recomienda un fusible o un
interruptor de retraso de tiempo). No funda a cable neutro

(alambre blanco). Sedebe detenet precauci6n alcombinar

un homo de pared y una cubierta, re%rase a la placa de

seria de cada uno de los aparatos.

NOTA: Los tamahos y las conexiones del alambre deben
conformarse con el tamaho del fusible y el grado de la
aplicaci6n de acuerdo con el c6digo El@ctrico Nacional
Americano ANSI/NFPANo. 70- ultima edici6n, o con el est_qndar
CSA canadiense C22.1, c6digo el@ctricocanadiense, parte 1,
y c6digos y ordenanzas locales.

No se debera usar extensiones para
enchufar este electrodom6stico. Esto podria causar
un incendio, choque electrico u otto tipo de da_o
personal. Si usted necesita un cable mas largo, puede

ordernar un cable de 10" kit 903056-9010 Ilamando al
centro de Servicio.

2. Esteelectrodom@stico debe conectarse a la caja de fusibles

(o de cortocircuito), pot medio de un cable blindado

flexible o un cable con forro no met41ico. Elcable blindado
flexible que va desde el electrodom@stico debe de estar

conectado directamente a la caja de empalme. La caja
de empalme debe de estar Iocalizada en el lugar que se

indica en la Figura 1 o 2, dejando tanto exceso de cable
como sea posible entre la caja y el electrodom@stico,

de forma que asiel electrodom@stico se pueda mover

f4cilmente, si fuera necesario para hacer una reparaci6n.

3. Sedebe de usar un conector que reduzca la tirantez de

una forma adecuada para unit el cable blindado flexible a
la caja de empalme.

Riesgo de choque electrico

o Una puesta a tierra se requiere en este aparato.

• No Io conecte a la corriente electrica hasta que el
aparato haya sido puesto a tierra.

• Desconecte la corriente electrica a la caja de
empalmes antes de hacer la conexi6n electrica.

• Este aparato debe estar conectado con un
sistema de alambres puesto en tierra, met_lico
y permanente o un conector de puesta a tierra
debe conectarse al terminal de puesta a tierra o
el alambre conductor en al aparato.

• No utilice el suministro de gas para hacer la

puesta a tierra.

La falta de cualquiera de las instrucciones

mencionadas podria resultar en un incendio,

choque electrico o lesiones personales.

4. Conexion electrica

El usuario tiene la responsabilidad personal y obligaciOn
de utilizar un instalador calificado, para asegurar que la

instalaciOnelectrica est,1hacha de forma adecuada y est,1

conforme con el Codigo Electrico Nacional ANSI/NFPA

No. 70-01tima edicion en los Estados Unidos, o el Codigo
Electrico Canadiense CSA Standard C22.1, Part 1, en

Canada

Riesgo de choque el_ctrico

(El no prestar atendon a esta advertenda puede
resultar en electrocuci6n u otras lesiones graves.)
Este electrodom_stico est_ equipado con alambre

de cobre. Si se va a conectar con cableado de

aluminio del hogar, utilizar unicamente conectores

que est_n aprobados para unit cobre y aluminio de

acuerdo al Codigo National Electrico (NEC pot sus
siglas en ingles) y leyes y codigos locales. AI instalar
conectores con tornillos que empujen directamente
contra el acero y/o aluminio del conducto flexible,

no apretar los tornillos sufidentemente que da_en

el conducto flexible. No doblar de mas o deformar

el conducto flexible para evitar separar el espiral y
descubrir los alambres internos.

NO conecte el alambre puesto a tierra a una tuberia

de suministro de gas. NO conecte el suministro de

energia el_ctrica hasta que el electrodom_stico haya sido

permanentemente puesto a tierra. Conecte el alambre

de puesto atierra antes de enchufar pot primera vez el

electrodom_stico.

12

(Si su electrodom6stico est& equipado

con un conductor neutro blanco.)
Este electrodom6stico est& fabricado con un

suministro el6ctrico neutro blanco y un alambre de
cobre conectado al armaz6n. El armaz6n esta puesto
a tierra pot un enlace de la conexi6n a tierra con la

conexi6n del neutro al final de la linea el6ctrica, si es
usado en los estados unidos una nueva instalad6n

de circuito de bifurcad6n (1996 NEC), casa rodante,
vehJculos recreacionales, o donde los c6digos locales
no permitan poner a tierra mediante el neutro
(blanco) o en Canad&, desconectar la conexi6n
blanca de la verde y utilizar la conexi6n a tierra para
poner a tierra la unidad de acuerdo a los codigos

locales, conectar el neutro al drcuito de bifurcad6n-
conductor neutro de manera usual. Ver Figura 6. Si

su electrodom6stico va a set conectado a una caja de
conexi6n puesta a tierra de 3 cables (en los estados
unidos solamente), donde los codigos locales
permitan conectar el conductor de poner a tierra-
electrodom6stico con el neutro (blanco) vet Figura 5.

NOTA AL ELECTRICISTA: Los conductores de cable
blindados provistos con este artefacto son aprobados pot

UL para la conexi6n al alambrado de casa de un calibre
mayor. El aislamiento de los conductores est5 calificado
para temperaturas m_qsaltas que las del alambrado de
la casa. La capacidad de corriente del conductor est,1
gobernada por la calificaci6n de la temperatura del

aislamiento alrededor del alambre en vez de solamente el
calibre del alambre.

Donde los c6digos locales permitan conectar el
conductor de puesta a tierra del electrodom6stico al

neutral (blanco) (Solamente en los Estados Unidos)
(vea figura 5):

1. Desconecte el suministro el_ctrico.

2. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 5.

Cable desde el suministro de energia

Alambre _----_J

desnudo _ :..........

/--Alambre

Si el horno se usa en una instalacion de circuito de
ramal nuevo (1996 NEC), en una casa rodante, en

un vehiculo para recreacion o si los codigos locales
NO permiten la conexion a tierra a traves del cable

neutral (blanco), el armazon del electrodom6stico
NO TIENE QUE estar conectado al alambre neutro

del sistema el6ctrico de 4 alambres (ver figura 6):

1. Desconecte el suministro el_ctrico

2. Separe el alambre verde (o cobre desnudo) y el
alambre blanco del electrodom6stico.

3. En el caja de juntas: conectar el aparato y los cables
residenciales como se muestra en la figura 6.

Cable desde el suministro de energia

Alambre

Alambre

Alambre

ojos

Alambre

Alambre
verde o
desnudo

Caja de
empalmes

Cable de la estufa (o CSA)

Figura 6- CAJA DE EMPALMES

DE 4 ALAMBRES PUESTA A TIERRA

negrc,s

,Alambre blanco
Conductor de

uni6n listado-UL

Ubicad6n del numero de modelo y de serie

Laplacacon el n0mero de serie esta ubicada en la guarnici6n
interior lateral del horno y se puede ver cuando seabre la

puerta.

Cuando haga pedidos de repuestos o solicite informacion
con respecto a su homo, este siempre seguro de incluir el

n0mero de modelo y de serie y el n0mero o letra del Iote de
la placa de serie de su homo.

I)

o desnudo _L'.!_

Cable de la estufa

Figura 5 - CAJA DE EMPALMES

DE 3 ALAMBRES PUESTAA TIERRA

egros

"\d[x,, empalmes

/j \Alambre

desnudo

Conductor de
uni6n listado-UL

(o CSA)

Modelos con un solo
homo- la placa de serie est_

ubicada aqui.

Modelos con un homo

doble- la plata de serie
est_ ubicada aqul.

13

5. Instalaci6n del Gabinete

IMPORTANTE

No levante el homo pot la manija de la puerta.

Peligro de Peso Pesado

o Use 2 personas o m_s para mover e instalar el homo

de pared.
Si no cumple con esta instruction, puede resultar
en lesiones personales o da_os al homo de pared

ODesembalar el homo de pared. Extraer la

inferior y los 2 tornillos unidos con cinta al panel lateral
del homo.

_tBuscar los tornillos que seincluyen en el paquete de

literatura.

_ltlnsertar el homo en la abertura del gabinete. Deslizar el

homo hacia dentro dejando 11/2"(3,8 cm) de espacio
libre entre el homo y la parte delantera del gabinete.

_lEmpujar el cable blindado atrav_s del orificio del

gabinete y hacia la caja de paso mientras se desliza el
accesorio hacia adentro.

en

_Empujar el homo hacia adentro contra del

Instalad6n de los tornillos de montado

Y

l!_ El homo de pared puede indinarse
cuando la puerta esta abierta. Los soportes de

montaje que vienen con el homo de pared deben
de estar ajustadas al armario y al aparato para
evitar que el homo de pared se incline y ocasione

quemaduras graves.
A. Los barrenos en las molduras laterales pueden
ser usadas como guia para Iocalizar los tornillos de
montado de la unidad (Figura 7).
B. Use los dos tornillos proporcionados para colocar

la unidad en la cabina.

Olnstalad6n de la Guarnid6n Inferior:

Colocar la parte superior de la guarniciOn inferior sobre
las leng0etas laterales del homo, debajo de la puerta
del homo, y fijarlas usando los 2 tornillos provistos con
los orificios de montaje ubicados a cada lado del marco
del homo (ver la Figura 7).

guarnici6n

gabinete.

6. Asegurese de que el homo de
pared esta a nivei

1. Instale una rejilla al centro del homo superior (vea la

Figura 8).

2. Ponga un nivel por encima de la rejilla. Lea 2 veces,
una vez con el nivel a la posici6n de lado a lado, y otra

vez de atr_is hacia adelante. Utilice trozo de madera o
cuhas por debajo del homo de pared para nivelar, si sea

necesario.

3. Vuelve a empezar en el homo inferior. Siel nivel muestra

que la rejilla no esta a nivel, utilice trozo de madera o
cutlas para componer ambos hornos.

Figura 8

Parilla
repiradera

inferior

Figura 7

Tornillos de

omontadura

.Tornillos de

montadura

4

7. Verificacion de del funcionamiento

Su modelo est_ equipado con un Control Electronico
de Homo. Cada una de lasfunciones ha sido controlada

en f_ibrica antes del despacho. Sin embargo, le sugerimos
verificar el funcionamiento de los controles electr6nicos

una vez m_is.Consulte la Guia de Uso y Cuidado para
ver el funcionamiento del horno.

NOTA IMPORTANTE: Algunos modelos tienen un
ventilador pequeho situado dentro del panel de control
para enfriamiento adicional de los componentes
el_ctricos y electr6nicos. El ventilador continuar_i
funcionando despu_s de que el homo haya estado
operando a una temperatura alta, como a la que se llega
cuando el homo se est,1limpiando.

1. Extraer todos los elementos de la parte interior del

horno.

2.Encender el homo (Consular la Guia de Usoy Cuidado.)

3.Verificar el funcionamiento de los controles electrOnicos
del homo:

Hornear- Despu_s de poner el homo a 350°F/177°C
para hornear, el elemento de la parte de abajo del homo
se debe de ponerse rojo.

Asar- Cuando se pone el homo para asar, el elemento de
arriba del homo debe de ponerse rojo.

Limpieza (algunos modelos)- Cuando el homo se pone
en el ciclo para que selimpia a si mismo, el elemento

de arriba debe de ponerse rojo durante la parte de pre-
calentamiento del ciclo de limpieza. Despu_s de que Ilegue
a la temperatura adecuada de limpieza, el elemento de
calentamiento inferior se encender_i y debe de ponerse

rojo.

Antes de ilamar ai servido
Lea la secci6n Lista de Antes de Ilamar en su Manual del

Usuario. Esto le podr_i ahorrar tiempo y gastos. Esta
lista incluye ocurrencias comunes que no son el resultado

de defectos de materiales o fabricaci6n de este artefacto.

Lea la garantia y la informaci6n sobre el servicio en
su Manual del Usuario para obtener el nOmero de
tel@fono gratuito y la direcci6n del servicio o llama

1-888-SU-HOGAR sM.

15

Notas

16
