Side by Side

24, 28 and 30

Models

Caution:

Read and Follow

All SafetyRulesand

Operating Instruction:

Before First Use of This Appliance.

Sears,Roebuck and Co., Hoffman Estates,IL 60179 U.S.A.

REFRIGERATOR

Safety Instructions

Water Line Installation

Operation Care and Maintenance

Troubleshooting

Fil! inthese spaces: Model No.

Serial No.

Purchase Date

Important Safet y r structio s

WARNNNG: Please follow basic precautions, including the foIlowing:

Read all instructions before using this appliance.

Use this appliance only for its intended purpose as described in

this owner's manual.

This refrigerator must be properly installed in

accordance with the Attention Installer Instructions

that were taped to the front of the refrigerator.

NEVER unplug your refrigerator by pulling on the power cord. Ahvays grip the plug firmly and pull it straight

:;!!i!:'

Repair or replace immediately all electric service cords that have become frayed or otherwise

damaged. Do not use a cord that shows craclcs or abrasion damage along its length or at eid_er the plug or connectm end.

When moving your 1efrigerator away from the

wall, be carotid not to roll over or damage the power cord.

out from the outlet,

DO NOT allow anyone to climb, sit, stand or hang on the Convenience Center door. They could

damage the refrigerator and seriously injme themselves,

DO NOT store or use gasoline or other flammable

vapors and liquids in the vicinity of this or any

other appliance.

DO NOT refreeze frozen foods which have thawed

completely.

Keep fingers out of the "pinch point" areas; clearances between the doors and between the doors

and cabinet are necessarily sma]L Be careful closing doors when children ale in the area.

DO NOT allow children to climb, stand or hang

on the refrigerator doors or shelves in the refrigerator. They could damage the refrigerator and seriously injure themselves.

Unplug your refrigerator before malting any repairs. Note: We

strongly ,ecommend that any servicing

be performed by a qualified individual.

DO NOT touch the cold surfaces in the freezer

compartment, particularly when hands are damp or

wet. Sldn may adhere to the extremely cold surfaces.

In refrigerators with automatic icemakers, avoid contact with the moving parts of the ejector

mechanism, or with the heating element that releases the cubes. DO NOT place fingers or hands

on the automatic icemaldng mechanism while the refrigerator is plugged in

Before replacing a burned-out light bulb,

unplug the refrigerator or' turn off power at the

circuit breaker or filse box in order to avoid contact with a live wire filament. (A burned-out light bulb

may breal¢ when being replaced,) Note: Moving the control to the OFF position does not remove power

to the light circuit°

Save These [_nstructions

Contents

English Version 2

Version ffanqalse 31

Versi6n en espafiol 63

Safety Instructions 2 Grounding Requirements 3, 4 Refrigerator Installation 4-6

Trim Kits and Decorator Panel Installation 6-9 Water' Line Installation 10-12

Temperature Controls 13

Refrigerator Doors 13 Food Storage Suggestions t4

Water Filter Cartridge 15

RTANT: Proper Disposa! of the Refrigerator

Child entrapment and suffocation are not problems of

the past. Junked or abandoned refrigerators are still dangerous...even if they will sit for "just a few days." If you are getting rid of your old refrigerator', please

follow the instructions below to help prevent accidents.

Before You Throw Away Your Old Refrigerator or Freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily climb inside.

Shelves and Storage Drawers 16, 17

Convenience Center 18

Automatic Icemaker !9

Ice and Water Dispenser 20 Care and Cleaning 21-23

Vacation and Moving Precautions 22

Before You Call for Service 24--27 Normal Operating Sounds 24

Consumer Service 28

State of California Water Treatment Certificate 29

Filter Cartridge Performance Data Sheet 30

Warranty Back Cover

CFC Disposal

Your old refrigerator has a cooling system that used CFCs (chlorofluomcarbons)_ CFCs are believed to

harm stratospheric ozone.

If you are throwing away your old refrigerator, make

sure the CFC refiigerant is removed for proper

disposal by a qualified service!: If you intentionally release this CFC refrigerant you can be subject to fines

and imprisonment under provisions of the Federa! Clean Air' Act.

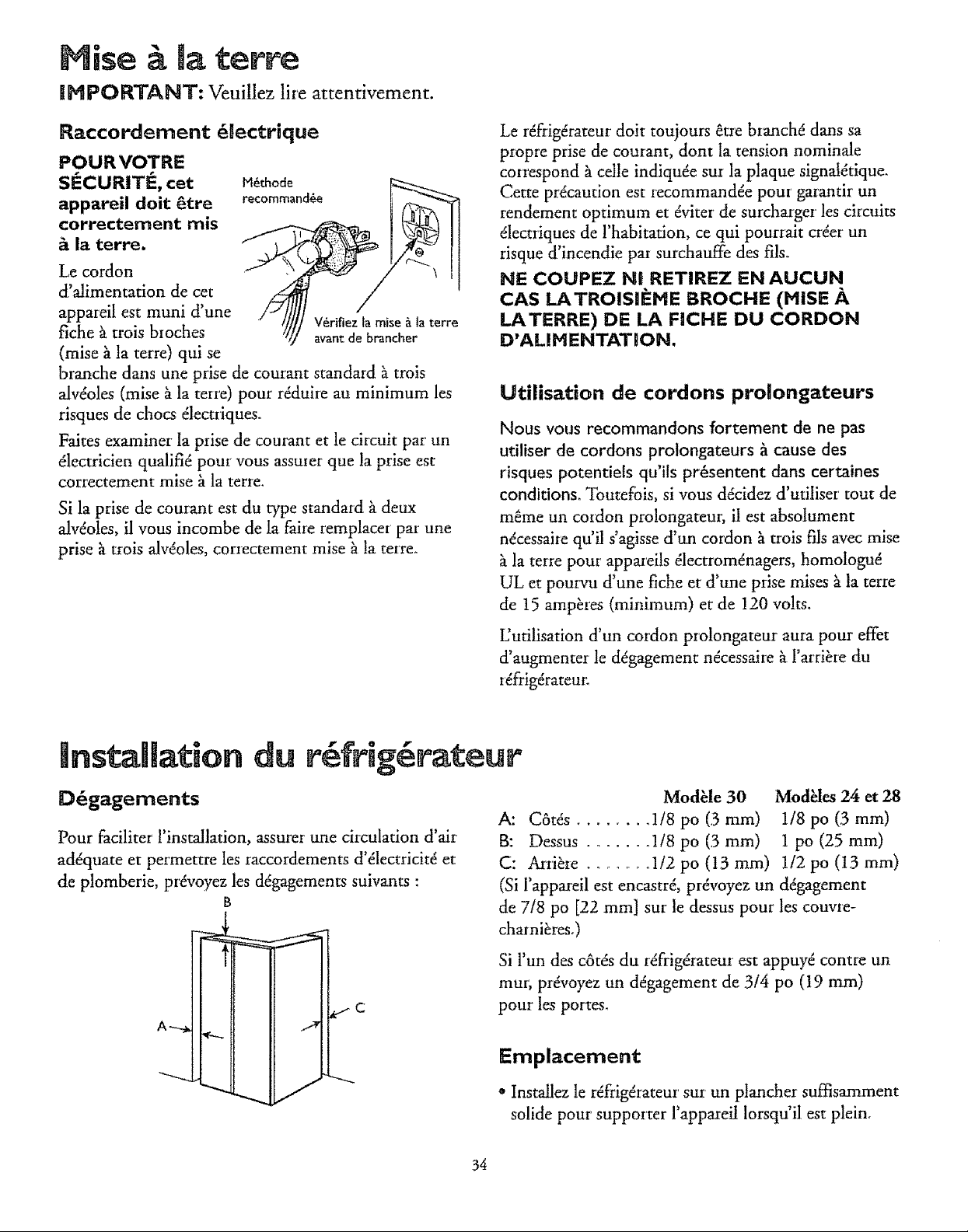

Grounding Requirements

|H PORTANT: Please read carefully.

To Connect Electricity

FOR PERSONAL SAFETY, this appliance must be

properly grounded.

The power cord of this appliance is equipped

with a three-prong

(grounding) plug which

mates with a standard

three-prong (grounding) wall outlet to minimize the possibility of electric shock hazard fiom this appliance.

Have the wall outlet and the circuit chedced by a qualified

electrician to make sure the outlet is properly grounded.

Preferred Method

Insure proper ground exists before use°

If the outlet is a standard two-prong wall outlet, it is your personal responsibility and obligation to have it replaced with a properly grounded three-prong

wall outlet. The refrigerator should always be plugged into its own

individual electrical oudet which has a voltage rating that matches the rating plate. This provides the best

performance and also prevents overloading house

wiring circuits which could cause a fire hazard from

overheated wires.

DO NOT, UNDER ANY CIRCUHSTANCES, CUT OR REHOVE THE THIRD (GROUND)

PRONG FROMTHE POWER CORD.

Grounding Requirements

Use of Extension Cords

Because of potential safety hazards under certain conditions, we strongly recommend against the use

of an extension cord, However; if you still elect to use an extension cord, it is absolutely necessaly that it be a UL-listed, 3-wire grounding type appliance extension

cord having a grounding type plug and outlet and that the electrical rating of the cord be 15 amperes

(minimum) and 120 volts.

Refrigerator Installation

Clearances

Allow the following clearances for ease of installation,

proper air circtflation, and plumbing and electrical connections:

Use of an extension cord will increase the clearance needed for the back of the refrigerator.

30 Model 24 & 28 Models

A: Sides ............ t/8" (3 ram) ............... 1/8" (3 ram)

B: Top ............. 1/8" (3 mm) ................ t" (25 ram)

C: Back ............ 1/2 ° (13 mm) ............ 1/2" (13 ram)

(If built-in, allow 7/8" [22 mm] at top for hinge covers.) If the refrigerator is against a wall on either side, allow

3/4" (19 ram) fbr door clearances.

Location

oInstall the refrigerator on a floor strong enough

m support it when it is fully loaded.

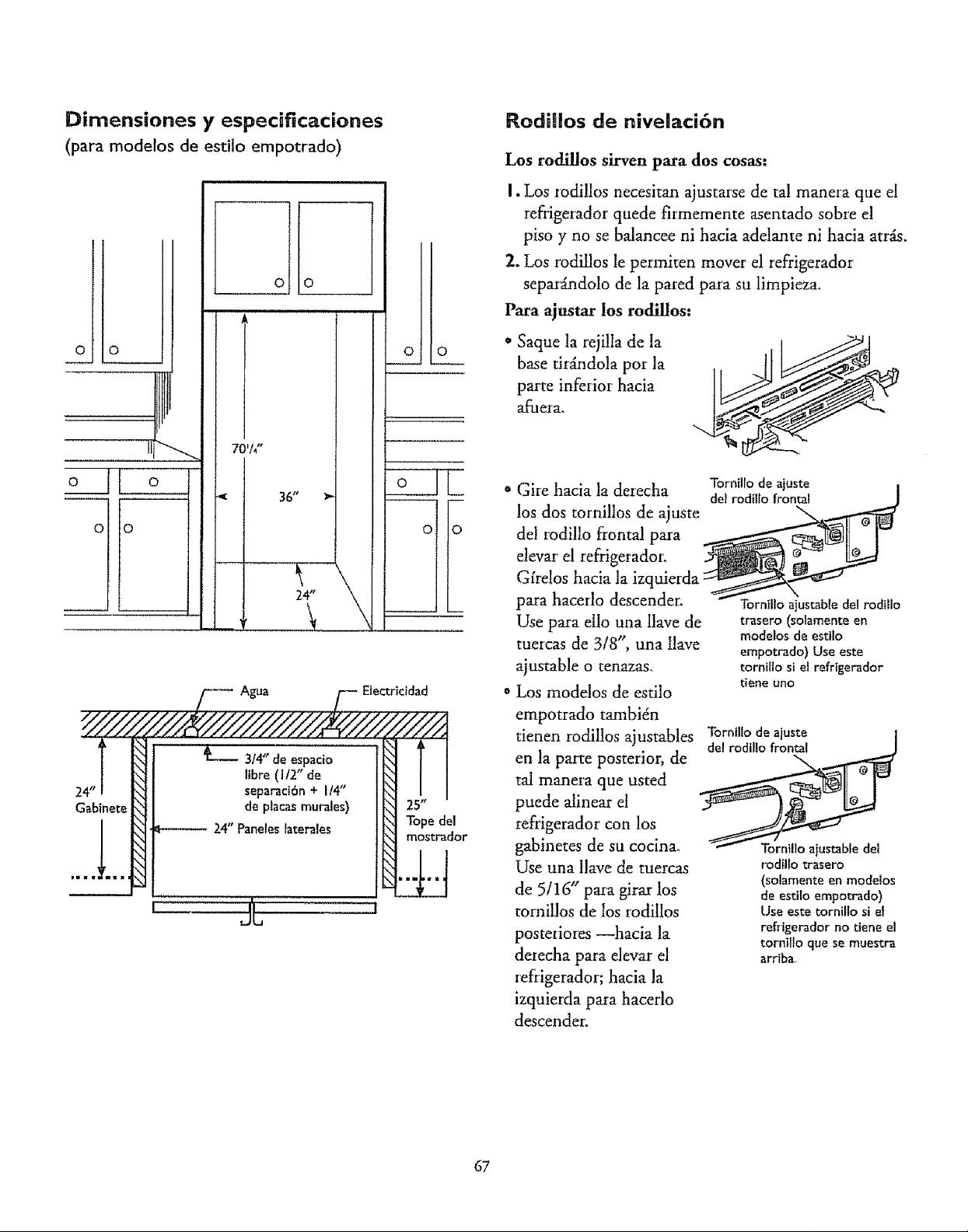

Dimensions and Specifications

(for Built-In Style models)

Leveling Rollers

The rollers have two purposes:

I. The rollers need to be adjusted so the refiigerator is

firmly positioned on the floor and does not rock

back and forth°

0 0

o!o

Water

314"Airspace (1t2" Gap+ 1t4" WallPlates)

24° Side Panels

Counter

Top

2. The rollers allow you to move the refiigerator away

fiom the walt for cleaning.

To adjust the rollers:

• Remove the base grille

by pulling it out at the bottom.

Turn the two front

roller adjusting screws

clockwise to raise the refrigerator,

counterclockwise to lower it_ Use a 3180

socket wrench, adjustable wrench or pliers°

Built-In Style models also have rear adjustable rollers

so you can align the refrigerator with your

kitchen cabinets. Use a 5/16" socket wrench to turn the screws for the rear rollers--clockwise

to raise the refrigerator, counter-clockwise to

lower it.

Front Roller

RearRoller Adjusting Screw (on Built-In Style models only). Use this screw if the

refrigerator has one,_

Front Roller

Adjusting

RearRoller Adjusting Screw (on Built-In Style models

only). Use this screw if the refrigerator does not have

the screw pictured above.

Refrigerator gnstaHation

Door Alignment

After leveling, make sure that

the doo_s are even at the top.

Hake sure door's

are even at the top

Uneven Doors

Trim Kits and Decorator

For Built-In models

Some models a_e equipped with trim Idts that allow you

to install door panels° You can order pre-cut black or'

white decorator panels from your Seais Service Center, or you can add wood panels to match your kitchen cabinets°

Panels Less Than !14" (6 mm) Thick

When installing wood panels less than 1/4" (6 ram) thick, you need to create a filler pane!, such as 1/8"

cardboard, that will fit between the face of the door and the wood panel. If you are installing the pre-cut

decorator panels, pre-cut filler panels are included in the Idto The combined thiclmess of the decorator or

wood panel and the filler panel should be 1/4" (6 mm)o

To make the doors even, adjust the flesh

food door_ Insert a 3/16" Allen wrench into the bottom of

the hinge pin. Turn the door adjusting screw to the right to raise the door, to the left to lower it. (A nylon plug, imbedded in the threads of the pin, prevents the pin from turning unless a wrench is used°) After one or two turns of the wrench, open and close rile fresh food

door and check the alignment at the top of the doors.

Panel Installadon

314" (19 mm) or Raised Panel

A raised panel design screwed or glued to a I/4"

(6 ram) thick bactdng, or a 3/4" (t9 mm) routed board can be used. The raised portion of the panel must be fabricated to permit clearances of at least 2" (51 ram) from the handle side for fingertip clearance.

Weight limitations for custom panels:

Fresh Food: 35 lb. (I6 kg) max, Freezer Door: 25 lb. (11 kg) max.

1/4" (6 ram)

Thick Backing

Care of Pre-Cut Panels

Cleaaa these panels using an anti-static cleaner or a mild detergent and water° (Look for' anti-static cleaner in electronic or computer' departments°) Rinse

thoroughly and blot dry with a clean, damp cloth or chamois° Do not use paper towels to wash or dry the panels. Do not use cleaners that contain solvents, such

as ammonia, because they can damage the panels. Shallow scratches arid abrasions can be corrected with

a good grade of hard automobile paste wax° Do not use a cleanedwax combination. The wax wil! fill in any

minor surface scratches and will help to maintain the luster of the panels. Apply the wax sparingly and buff lightly with a clean, soft cloth using a circular motion.

2"(51ram) ! 111!1 _,__ "

Clearance I ! IIII -'_.-_'_"_"

Appearance I _.,_-_"_

qTilII

_8/4" (19 mm)

Refrigerator Door

Dimensions for Custom Wood Panels

Freezer Panel

Without Dispenser

Cut __

OUt{_+, _,

14++3t32"

7132"

67'1."J- L.

FRONT

_-- .14V_,,--_

18W'

*-1"

! i-zI 2"

I v,

Freezer Panels

With Dispenser

Cut __, 3/32

out{...:,,

LI 8i_/'d' 1/2"

FRONT

34_h4'

!" -"'1 '+-

_+.1}

Fresh Food Panel

3132"-_: ',_-

......... ,, ,+._ out

I L_q.

t8W'

t4V+"

+i __L 671/,"

FRONT

t9s/++"- -_

7/32"

Cut

Fresh Food Panel With Convenience Center

3t32" -_: ',_" Cut

,,,,,,,._._out

1t2"

f ,

FRONT I

34_1,_"

2 _

7/32"

The areas at the top of the panels need to be cut out of the panels. All other dotted lines indicate areas that must be

routed out about 3/16" (5 ram) on the back side of+panels

1/4" (6 ram) thick or more° For panels tess than 1/4"

(6 ram) thick, these areas can be cut out of the filler panels.

Depth of

_, aterial to be

routed out

+ {

1t4" 3/167'_

+F" +

Front

Example of Routing

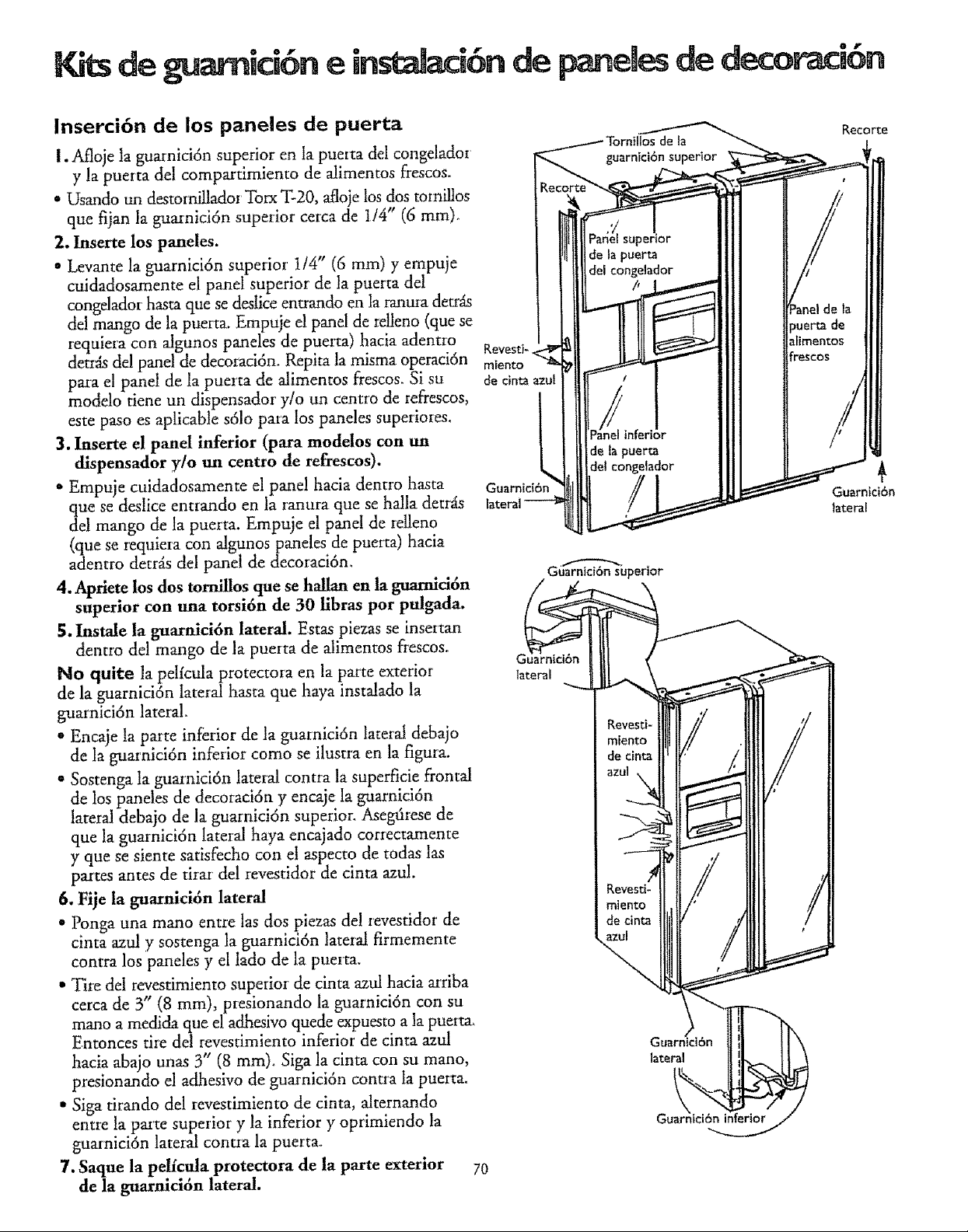

Inserting the Door Panels

!. Loosen the Top Trim on the freezer and fresh

food doors.

* Using a T-20 Toix driver, loosen the two screws

attaching the Top Trim about 1/4" (6 mm)_

2. Insert the panels.

o Lift the Top Trim up 1/4" (6 mm) and carefully push

the top freezer panel in until it slides into the slot

behind the door handle, Push the fillet panel

(requiied with some door panels) in behind the decorator panel Repeat for flesh food panel. If your model has a dispenser andlor a Convenience Center;

this step only applies to the top panels,

3. Insert the bottom panels (for models with a

dispenser and/or Convenience Center).

- Carefiflly push the panel in until it slides into the slot

behind the door handle_ Push the filler panel (required with some door panels) in behind the decorator panel,

4. Tighten the two screws on the Top Trim to 30 in-Ibs torque.

Blue

Tape Liner

Side Trim

Cut-Out

Side Trim

5, Install the Side Trim. These pieces are tucked

inside the flesh food door handle,

Do not remove the protective film on the outside

of the Side Trim until the Side Trim is installed,

• Fit the bottom of the Side Trim under the Bottom Trim as illustrated,

o Hold the Side Trim against the fiont face of the

decorator panels and fit the Side Trim under the Top Trim, Make sure the Side Trim is fitted correctly and that you are satisfied with the appearance of all the

parts before pulling the blue tape liner,

6. Secure the Side Trim.

• Place one hand between the two pieces of blue tape

liner and hold the Side Trim firmly against the panels and the side of the door.

• Pull the top blue tape liner up about 3" (8 mm),

pressing the trim with your hand as the adhesive is

exposed to the door. Then pull the bottom blue tape liner down about 3" (8 mm), Follow the tape with your hand, pressing the trim adhesive against the door.

° Continue pulling the tape liner loose, alternating

between the top and bottom and pressing the Side Trim against the dooi:

7. Remove the protective film from the outside of the Side Trim.

Installlng and Removing Previously Insta_aed Decorator Panels

In older to remove the decorator panels and replace

with new panels you need to remove the handles. A

T-20 Torx driver is needed_

Top Trim Screws

- Bracket Screws

Removing the Handles:

I. Loosen and remove the 2 screws in the Top Trim.

2. Loosen and remove the 2 screws in the bracket that attach the Handle to the top of the Door.

3. Grip the Handle firmly and slide upwards. The keyhole slots on the Handle slide off the buttons

on the Door.

4. Open the Door and slide out the decorator panels.

Inserting the Door Panels:

Before installing the decorator panels, make sure they have been routed out in the proper areas as shown in

the beginning of this section. Slide in the panels to perform a trial fit before fastening down the Handle

and Top Trim.

Installing the Handles:

Once the panels are fitted properly, insta!l the Handle and Top Trim.

Bu_ons (

Bu_on

Bracket

Slots

!. Slide the keyhole slots on the Handle down onto

the buttons mounted to the face of the Door. Slide the Handle downward until the bracket at the top

of the Handle fits flush on the top of the Door.

2. Replace the two screws in the bracket that attach the Handle to the top of the Door and tighten the screws to 45 in-lbs torque.

3. Replace the Top Trim ma!dng sure it fits over the

Side Trim and that the locating tabs fit the inside of the Handle profile.

4. Replace the Top Trim screws and tighten to r30

in-lbs torque.

Water Line mnstallation Instructions

Before You Begin:

° If the water supply to the refrigerator is fi'om a

Reverse Osmosis Water Filtration System and the refrigerator is equipped with a built-in filtration

system, it is not necessary to use the refrigerator's

water filter, Use the refiigerator's Filter Bypass Plug_

Using the refrigerator's water filtration cartridge in conjunction with the RO filter can result in hollow ice cubes and slower water flow from the water

dispenser_

• This water line installation is not warranted by the refrigerator or icemaker manufacturer. Follow these instructions carefully to minimize the risk of

expensive water damage_

o Water hammer (water banging in the pipes) in house

plumbing can cause damage to refrigerator parts and lead to water' leakage or flooding. Call a qualified

plumber to correct water hammer before installing the water supply line to the refrigerator_

o To prevent burns and product damage, do not hook

up the water Iine to the hot water lineo

° If you use your refrigerator befbre connecting the

water line, make sure the icemaker feeler arm is kept in the STOP (up) position_

• DO NOT install the icemaker tubing in areas where temperatures fall below freezing°

° When using any electrical device (such as a power'

drill) during installation, be sure the device is

insulated or wired in a manner to prevent the hazard of electric shock_

• M1 installations must be in accordance with local plumbing code requirements°

WhatYou WRI Need

To determine how much copper tubing you need:

Measure the distance fiom the water valve on die back of the refrigerator to the water' supply pipe, Then add

8 feet (244 cm), Be sure there is sufficient extra tubing

[about 8 feet (244 cm) coiled into 3 turns of about !0

inches (25 cm) diametel] to allow the iefrigerator to move out from the wall after' installation,

• A water supply kit (containing copper tubing,

shutoff valve and fittings listed below) is available at extra cost from your Sears store oK'Seas Selvice Center;

• Cold water supply. The water' pressure must be

between 40 and 120 p.s.i.

° Power drill.

° Copper tubing, 1/4" outer diameter to connect the

refrigerator to the water supply. Be sure both ends of the tubing are cut squale.

DO NOT use plastic tubing or plastic fittings because the water supply line is under pressure at all times. Certain types of plastic tubing may become brittle with ageand crack, resulting in water leakage.

• Two 114" outer diameter compression nuts and

2 ferrules (sleeves)_to connect the copper tubing to the shutoffvalve and the refrigerator water' valve.

° If your existing water line has a flaked fitting at the

end, you will need an adapter (available at plumbing supply stores) to connect the water line to the

refrigerator OR you can cut off the flared fitting with a tube cutter and then use a compression fitting,

° Shutoff valve to connect to the cold water line. The

shutoffvalve should have a water inlet with a minimum inside diameter' of 5/32" at the point of

connection to the COLDWATER LINE. Saddle-type

shutoffvalves ate included in many water supply kits. Before purchasing, make sure a saddle-type valve complies with your local plumbing codes.

Shut Off the Hain Water Supply.

Turn on the nearest faucet long enough to clear the line of water:

[] install the ShutoffValve

a. Install the shutoff valve on the nearest fiequently

used drin!dng water line_

b. Choose a location for the v_ve that is easily

accessible. It is best to connect into the side of a vertical water pipe, When it is necessary to connect

into a horizontal water pipe, make the connection

to the top or side, rather than at the bottom, to

avoid drawing off any sediment from the water pipe.

c. Drill a 114" hole in the water pipe, using a sharp

bit. Remove any burrs resulting from drilling the hole in the pipe.

d. Fasten the shutoff valve

to the cold water pipe

Pipe --Washer

with the pipe clamp.

e. Tighten the clamp

screws until the sealing washer begins

to swell.

Do not overtighten

clamp N

Saddle-type "4 shutoff /2_

valve _

\Inlet

end

Vertical

-- cold water pipe

or you may crush the copper tubing.

Note: Commonwealth of Massachusetts Plumbing

Codes 248CMR shall be adhered to. Saddle valves are illegal and use is not permitted in Massachusetts.

Consult with your licensed plumber.

Route the Copper Tubing and

Connect Stto the ShutoffVa|ve

Route the copper tubing between the cold water' line and the refi'igerator.

Route the tubing through a hole drilled in the wall or

floor (behind the refrigerator or adjacent base cabinet) as close to the wall as possible.

Be sure there is sufficient extra tubing [about 8 feet (244 cm) coiled into 3 turns of about

I0" (25 cm) diameter] to allow the

refrigerator to move out from the wall after installation.

Place the compression

nut and ferrule (sleeve)

onto the end of the

Saddle-type shutoff valve

tubing and connect it to the shutoff valve.

Make sure the tubing _- is fully inserted into the Packing nut

valve, Tighten the Outlet valve compression nut securely. (sleeve)

Note: Commonwealth of Massachusetts Plumbing Codes 248CMR shall be adhered to. Saddle valves

are illegal and use is not permitted in Massachusetts. Consult with your licensed plumber.

Compression nut

_]Turn On theWater and Flush Out

the Tubing.

a, Turn the main water supply on and flush out the

tubing until the water is clear;

b, Shut the water off at the water valve after about one

quart (1 L) of water has been flushed through the tubing.

Water Line installation instructions

[_ Connect the Tubing to the Refrigerator.

Before maldng the connection to the refrigerator, be sure the refrigerator power

cord is not plugged into the wall outlet.

We recommend installing a water filter if your water

supply has sand or particles that could clog the screen of the refrigerator's water valve° Install it in the water'

line near' the refrigeratoL a° Remove the plastic flexible cap from the water' valve.

b. Place the compression nut and ferrule (sleeve) onto

the end of the tubing as shown.

c, Insert the end of the copper tubing into the water

valve connection as far as possible. While holding

the tubing, tighten the fitting.

d. Fasten the copper tubing into the clamp provided

to hold it in position. You may need to pry open the clamp.

One of' the illustrations below wii! look like the connection on your refrigeratoi:

Ferrule {sleeve). Nut /'_'_,_ g P

_/4" Compression _ Tubin Clam

Refr ge=tor-.. LLF-

[_ Turn the Water On at the Shutoff

Valve.

Tighten any connections that leak.

_1 Plug In the Refrigerator.

Arrange the coil of copper tubing so that it does not vibrate against the back of the refrigerator or against

the wall.

Push the refrigerator back to the wall,

i_] Start the lcemaker

Set the icemaker feeler arm to the ON (down) position. The icemaker will not begin to operate until

it reaches its operating temperature of 15°E (-9°C.) or below. It will then begin operation automatically if the

icemaker feeler arm is in the ON (down) position.

Note" The icemaker may double-cycle when it first

starts, causing some water spillage from the icemalcer into the ice bucket. This is normal and should not

happen again,

_,_.../ Tubing

Tubing

Temperature ControJs ( ppoaraoo0maywry

At first, set the freezer and fresh food controls at INITIAL SETTING.

FREEZER c @

I COLD _ r--1 _ [:I r-1 _ r-I COLDEST

TEMPERATURE OFF l 3 [] 7 9

Two controls let you regnlate the temperature in the

fresh food and freezer compartments.

At first, set the fi'eezer and flesh food controls at

INITIAL SETTING.

Allow 24 hours fbr the temperature to stabilize,

whether you are setting the contiols for the first time or adjusting them later, Then, if you want colder or watmer temperatures in either compartment, g_adually

adjust the controls. Note: Turning the fieezer control to OFF turns

off cooling in both compartments--fresh food and freezer--but does not shut offpower to the refrigerator.

Refrigerator Doors

COLD _ r-1 _ _ r-I _ COLDEST

"_ '_ FRESHFOOD

1 3 [] 7 g TEMPERATURE

How to Test Temperatures

To test the flesh food compartment place a bulb-type

thermometer into a jar of water on the top shelf. Check it one day later'.

To test the freezer compartment put a bulb-

type thermometer between two or three frozen packages

in the center of the freezer. Check it one day later:

The refrigerator doors may feel different than the ones you ate used to. The specia! door openlng/closing feature makes sure the doors close all the way and are securely sealed.

When opening and closing the door you will notice a

"stop" position_ If the door is opened past this "stop" point, the door will iemain open to allow you to load and unload food moie easily. When the door is only partia!ly open it will automatically close.

The resistance you feel at the "stop" position will be reduced as the door is loaded with food.

When the door is only

partially open it will

automatically close,

Beyond this "stop" the

door will stayopen.

Food Storage Suggestions

Fresh Food Storage Tips

To store unfrozen meats, fish and poultry=

• Always remove store wrappings.

• Rewrap in foil, film or wax paper and refrigerate

immediately

To store cheese, wrap well with wax paper or aluminum foil, or put in a plastic bag.

• Carefully wrap to expel air and help prevent mol&

• Store pre-packaged cheese in its own wrapping if you wish.

To store vegetables, use the vegetable drawers-- they've been designed to preserve the natural moisture

and freshness of producer

• Covering vegetables with a moist towel helps maintain crispness.

• As a further aid to freshness, pte-packaged vegetables can be stored in their original wrapping.

Tips on Freezing Foods

o Freeze only top-quality foods. Freezing retains

quality and flavor; it cannot improve quality.

° Freeze fruits and vegetables quicldy after piddng.

The sooner you do, the better the frozen product will

be, with less culling and sorting to do.

* Use food wraps designed especially for freezing. To store ice cream--Fine-quality ice cream, with high

cream content, will normally require slightly lower temperatures than more "airy" already-packaged brands

with low cream content.

° It will be necessary to experiment to determine the

freezer compartment location and temperature control setting to keep your ice cream at the right

serving temperature°

° The rear of the freezer compartment is slightly colder'

than the frontr

To freeze meat, fish and poultry, wrap well in freezer-weight foil (or other heaw-duty wrapping material) forming it carefully to the shape of the contents. This expels air. Fold and crimp ends of the package to provide a good, lasting seat.

Don't refreeze meat that has completely thawed; meat, whether raw or cooked, can be frozen

successfully only once.

Suggested Storage Times

DAYS MONTHS

IN IN

Eating quality drops

after time shown

Fresh Meats

Roasts (Beef & Lamb) ......................3 to S 6 to 12

Roasts (Pork & Vea!) ...........................3 to 5 4 to 8

Steaks (Beef) .......................................3 to S 6 to 12

Chops (Lamb) .....................................3 to 5 6 to 9

Chops (Pork) ..........................................3 to S 3 to 4

Ground & Stew Meats ................... I to 2 3 to 4

Variety Meats .........................................I to 2 3 to 4

Sausage (Pork) ........................................I to 2 ! to 2

Processed Meats

Bacon ............................................................. 7 I

Frankfurters .................................................7 112

Ham (Whole) ..................................... 7 I to 2

Ham (Half) .................................................... 3 to 5 I to 2

Ham (Slices) ......................................... 3 I to 2

Luncheon Meats .................................... 3 to S Freezing

Sausage (Smoked) ........................................7 not recom-

Sausage(Dry & Semi-Dry) .......... 14 to 21 mended

Cooked Meats

Cooked Meats and

Meat Dishes .................................. 3 to 4 2 to 3

Gravy & Heat Broth ..........................I to 2 2 to 3

Fresh Poultry

Chicken &Turkey (Whole) ................I to 2 12

Chicken (Pieces) ..........................................I to 2 9

Turkey (Pieces) ................................... i to 2 6

Duck & Goose (Whole) ................... I tO 2 6

Giblets ............................................................ ! to 2 3

Cooked Poultry

Pieces (Covered with Broth) ..... I to 2 6

Pieces (Not Covered) .................... 3 to 4 I

Cooked Poultry Dishes ........................3 to 4 4 to 6

Fried Chicken ............................................3 to 4 4

(Other than for meats & poultry) FREEZER

Most fruits and vegetables ..................................8-12 months

Lean fish ............................................................................ _ months

Fatty fish, rolls and breads,

soups, stew, casseroles ...........................................2-3 months

Cakes, pies, sandwiches,

leftovers (cooked),

ice cream (original carton) .....................................I month max.

Meats, fish and poultry purchased from the store vaiy in quality and age; consequently, safe storage times in your refrigerator will vary. For meat and poultry information, call the U.S. Dept. of Agrictdture at

800-535-4555.

New techniques are constantly being developed. Consult the College or County Extension Service or

14 your local Utility Company for the latest information

on freezing and storing foods.

REFRIGERATOR FREEZER

AT AT

35 ° to 40°R 0°R

(2° to 4°c.) (-I 8°c.)

Water Vimter Cartridge

The water filter cartridge is located in the upper right-hand corner of the flesh food compartment,

right below the temperature controls. The filter cartridge should be replaced every six months or earlier if the flow of water to the water

dispenser' or icemaker decreases.

Installing the Filter Cartridge

I. If you are replacing the cartridge, first remove the

old one by slowly turning it to the left. Do not pull down on the cartridge. A small amount of water

may drip down.

2. Remove and discard the plastic cap flom the new

cartridge.

3. Fill the replacement cartridge with water from the tap,

4. Apply the month and year sticker to the cartridge to

remind you to replace the filter in six months.

5. Place the top of the cartridge up inside the cartridge

holder. Do not push it up into the holder"

6. Slowly turn it to the right until the filter cartridge

stops_ DO NOT OVERTIGHTEN. As you turn

the cartridge, it will automatically raise itself into

position_

7. Run water from the dispenser' for 1 minute (about a

half gallon) to clear the system and prevent

sputtering.

Note: A newly-insta!Ied water filter cartridge may

cause water to spurt from the dispenser:

Filter Bypass Plug

Discard the plastic cap°

REPLACEFILTERBY:

l (month-year) I

replace every6months

Cartric Ho|der

Placethe top of the cartridge up inside the

cartridge holder and slowly turn it to the right

PEa_ap

You must use the filter bypass plug when a

replacement filter cartridge is not available. The dispenser and the icemaker will not operate without the filter or filter bypass plug.

Replacement Filters:

To order additional filter cartridges, call

1-800-366-7278°

WR97X10006--Chlorine, Taste and Ode: Lead and Cysts Suggested Retail $29.99

Filter

Bypass_,

Shelves and Storage Drawers

How to Rearrange Your Shelves and Freezer Baskets

Glass and wire shelves are adjustable_ This allows you to move the shelves around to fit your family's food storage needs°

[] ,

To REMOVE: il L, up tiil []

Tilt the shelf up at front, jl]/" nad0ut t_J\_ii_uo then lift it up and out of

the tracks on the rear wall.

TO RELOCATE:

Select desired shelf height. With shelf front raised

slightly, engage the top hoolcs in the traclcs at the

rear of the cabinet. Then lower the ftont of the shelf

until it locks into position.

Wire slide-out fieezer baskets can be relocated

in the same way.

[] Engage

top hook

[] Lower to

lock into place

Bins on Fresh Food Compartment Door

Adjustable bins can easily be carried fi'om refiigerator ro work area,

TO REMOVE:

Tilt the bin up and pul! out on the molded supports until it comes completely out of

the door°

TO REPLACE OR RELOCATE: Select desired shelf height,

engage the bin in the molded suppmts of the

door and slide in the bin.

The bin will hook in place.

THE DIVIDERS

Divider

(on some models) help

prevent tipping, spilling or sliding of smalt items

stored on the door shelf: Place index finger and

middle finger on either side of the divides' near

the front and simply move

it back and forth to fit your needs.

TO REMOVE FIXED BINS:

First _emove the food in

the bins. Then, grasping the bin at each end,

push in at the bottom as you lift and pull out

at the top.

Removable Wine Rack

The wine rack holds a bottle on its side and will

fit on any shelf. To move

it, pull it straight out, position its lip over either edge of the shelf, and push it all the way in.

Sealed Crisper Drawer

This drawer keeps

unwrapped foods fresh by _etaining the natural

moisture content of foods such as:

• ka'tichokes • Celery • Lettuce • Radishes

• Asparagus "Cherries ° Parsley o Rhubarb

• Beets, topped * Corn • Peas, green ° Spinach o Blueberries ° Currants • Plums ° Tomatoes,

• Cat'rots o Greens, leafy ripe

Adjustable Humidity Drawers

(on some models)

These drawers have individual, adjustable /[] Hum!d!_ co..F.o,yd Crisper humidity contiols that [___

let you control the

/amount of cold air

entering the drawers.

Slide the control all the way to the High setting and

the drawer provides higher humidity levels recommended for most vegetables°

Foods with strong odor's should be wrapped.

Temperature Controlled Heats Drawer

The Temperature Controlled Meats Drawer' has its own cold air duct to allow a stream of cold air from

the freezer compartment to flow around the drawer.

The variable temperature control regulates the air flow from the freezer compsatment.

Set control lever down to the coldest setting to store

fresh meats. If' lever is left in meat position for a long

period of time, some frost may form on the inside of

the drawer.

Set contro! lever up to convert the dI'awer to normal refrigerator temperature and provide extra vegetable storage space. Cold air duct is turned off[ Variable settings between these extremes can be selected.

__ ormal

setting

_t-- Coldest

setting

Dell Pan

The Dell Pan can be moved within the

refrigerator. The sealed drawer keeps high

humidity for storage of lunch meats, cheese, hors

d oeuvres, spreads and snaclcs.

Slide the control all the way to the Low setting and the drawer'provides lower humidity levels

recommended fbr most f_'uits.

To Remove Storage Drawers

Drawers will stop before coming all the way out of

the refrigerator to help prevent contents from spilling onto the floor.

Drawers can easily be removed by tilting up

slightly and pulling past "stop" location.

On some models you may need to remove the door

When replacing the drawers

make sure you slide them

through the drawer guides on the right side,r

bins from the fresh food door before removing the drawers.

If the door prevents you from taldng out the drawers, the refrigerator will need to be rolled forward until the

door opens enough to slide the drawers out. In some cases, when you roll the refrigerator out you wii! need

to move the refi'igerator to the left as you roll it out.

guides

Drawer

Convenience Center

The Convenience Center consists of an automatic

icemaker, an ice & water dispenser and a special

compartment with its own door that becomes a

counter' when you open it. Frequently used items stored

on the fresh food door are readily accessible through the Convenience Center

Compartment door without having to open the main refrigerator door, The upper fresh food compartment

light wilI come on when the Convenience Center

Compartment door is opene& (Note: Be sure to close the door after user)

The work surface on the Convenience Center counter

is durable, stain- and scratch-resistant, but do not use it as a cutting board. Sharp utensils can

damage it. The special design of the

door allows you to tilt and lift up the door in order

to clean the bottom of the frame.

Cold air entering from the

fteezer compartment keeps

the temperature in the

Convenience Center at proper food-keeping levels.

The bin panel limits the amount of cold air that escapes when the

Convenience Center door is opened. To reach food from the

inside, lift the panel up.

To remove the Convenience Center bin, first remove the panel using the hand holds.

Then remove the bin by lifting it up and out,

Note: Use caution in closing or using the

clean-out feature in the presence of small children.

Bottom

of Frame

Automatic Rcemaker

A newly installed refrigerator may take up to

24 hours to begin making ice.

How the RcemakerWorks

The icemaker will produce 8 cubes per cycle---

approximately !20 cubes in a 24-hour

period_epending on freezer compartment

temperature, room temperature, number of door openings and other use conditions°

If you use your refrigerator before the water connection is made, make sure the icemal_er feeler arm

is in the STOP (up) position. When the water supply has been connected to the icemal_er, move the feeler

arm to ON (down) position.

in arm in

i'm

STOP (up)

position

The icemal_er will fill with water when it cools to

freezing. Note: With a newly-installed refrigerator, allow about 24 hours for the freezer compartment to

get cold enough to make ice.

ON (down) position

Move Feeler Arm to STOP (Up) Position When...

• Home water supply is to be turned off for several

hours_

o Ice storage bin is to be removed for a period of time. o Going away on vacation, at which time you should

also turn off the valve in the watez supply line to your refiigerator..

o Moving the freezer control to the OFF position.

If This lsYour First Icemaker...

You'll hear occasional sounds that may be unfamiliar.

These are normal icemaldng sounds and are not cause

fi_r concern°

if Ice Is Not Used Often...

"Old" ice cubes will become cloudy and taste stale. Empty ice storage bin periodically and wash it in

hdcewarm water. Be sure to allow storage bin to cool before replacing it---otherwise ice cubes

may stick to other parts of the icemalce_.

Throw away the first few batches of ice cubes (16 or

24 cubes), This wi_ flush away any impurities in the

water line. Do the same thing after vacations or

extended periods when ice isn't used°

To make sure the bin fills with ice, level the cubes

occasionally. When cubes fall into the bin they may pile

up close to the icemaker and push the feeler arm to the STOP (up) position before the bin gets full. Keeping the

cubes level allows the icemaker to fill the bin.

The icemaker ejects cubes in groups of 8, and it is normal for several cubes to be joined together:

ice and Water Dispenser

To Use the Dispenser

Press the rim of the glass gently against the dispenser pad.

Select CUBED ICE, CRUSHED ICE (on

some models) or WATER

The spill shelf is not self-

draining. To reduce water

spotting, the shelf and its grille Spil_Shelf should be cleaned regularly.

If no water is dispensed when the refligerator is first installed, there may be air in the water line system.

Press the dispenser pad for at least two minutes to remove trapped air from the water line and to fill the

water system. To flush out impurities in the water line,

throw away the first six glassfuls of watet:

A light switch (on some models) turns the night light in the dispenser on or off. The light also comes on when the dispenser pad is pressed. The light in the dispenser should be replaced with a 7-watt maximum

bulb when it burns out..

CAUTION: Never put fingers or any other objects into the ice crusher discharge

opening.

Important Facts AboutYour Dispenser

* Add ice before filling the glass with a beverage. * Do not add ice flom trays or bags to the storage bin°

It may not crush or dispense welt.

o Avoid overfilling glass with ice and use of narrow

or extra-tall glasses. Backed-up ice can jam the chute or cause the door' in the chute to freeze shut.

If'ice is blocldng the chute, poke it through with a

wooden spoon.

, Beverages and fi_ods should not be quick-chilled in the

ice storage bin. Cans, bottles or food packages in the

storage bin may cause the icemaker or auger to jam.

, Some crushed ice may be dispensed even though

you selected CUBED ICEo This happens occasionally when a few cubes accidentally get directed to the

crusher.

* After crushed ice is dispensed, some water may drip

flom the chute,

* Sometimes a mound of snow will form on the door

in the ice chute. This condition is normal and usually occurs when you have dispensed crushed ice

repeatedly. The snow will eventually evaporate.

* Dispensed water' is not ice coldo For colder water, add

crushed ice or cubes before dispensing water:

ice Storage Bin

TO REHOVE: Lift the left corner to free the bin from the

shelf and pull the bin straight out while supporting it at front

and rear.

TO REPLACE: Slide the bin

back until the tab on the bin locks into the slot on the shelf:

If the bin does not go all the

way back, remove it and turn

the drive mechanism 1/4 turn.

Then push the bin back again

until the tab on the bin Ioclcs

into the slot on the shelf.

External Water Filter Accessory

(optional at extra cost)

Your ice cubes can only be as flesh-tasting

asthe water that produces them. That's why it's a good idea to filter the water

with a water filter,

The water filter is an optional part at extra

cost and is available fl'om your Sears Service

Center° It may be installed in minutes when

attached to the inlet water tube connection.

Water Supply Accessory Kit

(optional at extra cost)

A water supply ldt containing copper tubing, shutoff

valve, fittings and instructions needed to connect the icemaker to your cold water line is also available from

your Sears store or Sear_ Service Center.

Care and Cleaning

Outside

Convenience Center Compartment door--outside. It's important that you use only window cleaner

without ammonia or a damp cloth to clean the

glass and trim. Avoid using wax on the Convenience

Center door,

Press here to

The dispenser well, removegrille°

beneath the grille, should be wiped dry. Water left in

the well may leave deposits. Remove the deposits by adding undiluted vinegar to the well Soak until the deposits disappear or become loose enough to rinse away.

Avoid using wax on the spill shelf and trim_

The dispenser pad can be cleaned by using awarm water and baldng soda solution--about a tablespoon

(15 ml) of baking soda to a quart (1 L) of'water. Rinse

thoroughly with water and wipe dry°

Flint: Open the fieezer door part way to prevent dispensing of' ice or water when cleaning.

The soft door handles are easy to clean if they are waxed every few months. Use a household wax such as

Pledge or Jubilee brand to coat the handles. Soi! wil! then easily wash offwith dish detergent and water or a non-abrasive, all-purpose cleaner.

The long door handles and trim (on models with a trim ldt). Clean with a cloth dampened with soapy water. Dry with a soft cloth.

inside

Clean the inside of the fresh food and freezer compartments at least once a year. Unplug the

refrigerator before cleaning If this is not practical, wring excess moisture out of sponge or cloth when cleaning around switches, lights or controls.

Use warm water and baldng soda solution--about a tablespoon (15 mI) of baiting soda to a quart (t L) of'

water. This both cleans and neutralizes odors. Rinse thoroughly with water and wipe dry°

Door' magnets can be cleaned the same way.,

Convenience Center

Compartment door--inside. Wipe up spills right away, Use Door magnets one tablespoon (15 ml) of baiting

soda in one quart (1 L) of water to clean the inside door surface, Convenience Center bin and inside

access door. Rinse, wipe dry. Avoid cleaning cold glass shelves and glass storage

drawer cover with hot water because the extreme

temperature difference may cause them to break.

Handle glass shelves carefully. Bumping tempered glass

can cause it to shatter°

To help prevent odors, leave an open box of'baking soda in the rear of the refrigerator, on the top shdf.

Change the box ever), three months. An open box of baking soda in the freezerwill absorb stale odors.

Keep the finish clean. Wipe with a clean cloth lightly dampened with kitchen appliance wax or mild liquid dishwashing detergent° Dry and polish with a clean,

soft cloth. Do not wipe the refiigerator with a soiled dishwashing cloth or wet towel. These may leave a

residue that can harm the paint. Do not use scouring pads, powdered cleaners, bleach or cleaners containing

bleach because these products can scratch and weaken the paint finish.

Protect the paint finish. The outside of the refrigerator has a high-quality, baked-on paint finish. With proper care, it will stay new-looking and rust-free for years. Apply a coat of kitchenlappliance wax, such as Jubilee brand, when the refrigerator is new and then at least twice a year.

Do not wash any plastic parts from your [ refrigerator in your automatic dishwasher.

Care and Cleaning

Under Refrigerator

For most efficient operation, you need to keep the area

under the refrigerator clean. Remove the base grille and

either sweep away or vacuum up dust that is readily accessible on the

condenser coils°

TO REMOVE THE BASE GRILLE,

open both doors, grasp the bottom of the grille and pull it out.

TO REPLACETHE BASE

GRILLE, line up the clips on the back of the grille with

the openings in the base plate and push the grille f0rwaa_d until it snaps

into place.

Clean the

coils at Feastonce a year,

When You Go On Vacation

For extended vacations or absences, shut off power to the refrigerator; turn the control to the OFF

position and clean the interior with a baiting soda

solution of one tablespoon (15 m!) of baking soda to one quart (1 L) of water. Wipe dry. To prevent odors,

leave an open box of baiting soda in the refi_igerator. Leave the doors open. Move icemaker feeler arm to the STOP (up) position and shut offwater supply to refrigerator.

If the temperature can drop below freezing, have a qualified servicer drain the water supply system to

prevent serious property damage due to flooding.

When you return fiom vacation, select WATER on the dispenser and press the dispenser pad for at least two

minutes to remove stale water from the water system.

When You Hove

Behind Refrigerator

Caie shotfld be taken in moving your refrigerator away from the wall All types of floor' coverings can be damaged, particularly cushioned coverings and those with embossed surfaces. Pull the refrigerator straight out and return it to position by pushing it straight in. Moving your refrigerator in a side direction may result in damage to your floor covering or refrigerator.

When pushing the refrigerator back, make sure you

don't roll over the power cord oz icemaker supply line.

Disconnect the power cord from the wall outlet, remove all food, and clean and dry the interior_

SECURE ALL LOOSE ITEMS such as shelves and drawers by taping them securely in place to prevent

damage.

Be sure the refrigerator stays in an upright position during actual moving and in the van. It must be secured in the van to prevent movement. Protect the outside of the refrigerator with a blanket.

Light: Bulb Replacement

Unplug refrigerator before changing a light bulb.

Before replacing a burned-out light bulb, unplug the refrigerator or turn offpower at the circuit breaker

or fuse box in order to avoid contact with a live wire

filament. (A burned-out light bulb may break when being replaced.) Note: Moving the control to the OFF position does not remove power to the light

circuit.

Fresh Food Compartment_Upper Light

I. To align the control knobs properly, note the position

of each lmob for proper reassembly, move both lmobs all the way to the left, then pull them off.

b----'-"

Fresh Food Compartment_Lower Light (on some models)

This light is located behind the top drawer or right

above the top drawer (depending on your model),

I. Unplug the refrigerator,

2. If the light is behind the top drawer you will need to remove the drawer and the shelf above it, To

remove the drawer see To Remove Storage Drawers in the Shelves and Storage Drawers secdon.

To remove the shelf, first

remove any food on the

shelf. Then ti!t the shelf up

at the front and lift it up

and out of the tracks.

3, Grasp the bottom of

the light shield and pull it forward and up

4. After replacing with same size bulb, replace the

shield. If you cannot locate the correct bulb, see your dealer.

2. To remove the light shield, pull it straight out.

After replacing with an appliance bulb of the same or

lower wattage, reinstall the light shield. Replace the control knobs, move them to their previous settings and plug the refrigerator back in.

If the light was behind the top drawer, you will need

m replace the drawer and the shelf above it

To replace the shelf; raise the shelf front slightly and engage the top hooks in the lowest large track s!ots

Then lower the front of the shelf until it is level.

6. Plug the refrigerator ba& in,

Freezer Compartment

I, Remove shelf just below

light panel. (Shelf will be easier to remove if it is

emptied first°)

2. Pull plastic light panel toward you (It will bend m free tabs flora grooves.)

3. After replacing with same

size bulb, reinstall panel and shet£

Before You Call for Service

Normal Operating Sounds

These sounds are normal and do not indicate a need for service.

The new high efficiency compressor runs faster and wilt have a higher

pitch hum or pulsating sound while operating. Defrost timer and refrigerator control click on and off.

The fan circulating air inside the freezer which keeps the temperatures throughout.

Water dropping on the defrost heater causing a

sizzling, hissing or popping sound during the defrost cycle° The flow of refrigeIant through the freezer cooling

coils sounds like boiling water or a gurgling noise. Craddng or popping of cooling coils caused by expansion

"Water dripping as it melts from the evaporator

and contraction during defrost and refrigeration following defrost. _.........._

and flows to the drain pan during the defi_ost cycle°

The icemaker water valve will buzzwhen the icemaker fills

icemaker z_

with water. If the feeler arm is in the ON (down) position it will buz has not yet been hooked up to watei: Keeping the feeler arm in the ON (down)

position befi_te it is hooked up to water can damage the icemaker. To prevent this, laise the feeler arm to the STOP (up) position° This will stop the buzzing.

The sound of cubes dropping into the bin and water running in pipes as

icemaker :efitts.

Save time and money.,

Check this list of causes of minor operating problems you can correct yourself.

Problem Possible Cause

Refrigerator does o May be in defrost cycle when fan and compressor motor do not operate for about not operate 30 minutes.

* Temperature control in OFF position.

o If the interior light is not on, the refrigerator may not be plugged in at the wall outlet.

o If the plug is secure and the refrigerator fails to operate, plug a lamp or a small

appliance into the same outlet to determine if there is a tripped circuit breaker or a burned-out fuse,

Compressor operates o Modern refrigerators with more storage space and a larger freezer compartment for long periods require more operating timer

o Normal when refrigerator is first delivered to your home--usually requires 24 hours

to completely cool down.

o Large amounts of food placed in refrigerator to be cooled or fiozen.

° Hot weather_--fiequent door openings°

° Door left open or door is not sealing when closed because _efrigerator is not level.

° Temperature controls are set too col& ° Condenser needs cleaning.

Motor starts and • Temperature control starts and stops motor' to maintain even temperatures,

stops frequently This is normal.

Vibration or rattling • If refrigerator vibrates, more than likely it is not resting solidly on the floor._

The rollers need adjusting, or floor is weald or' uneven.

o If dishes vibrate on shelves, try moving them° Slight vibration is normal.

° Icemaker supply line may be rattling; move the refrigerator t12" (1.3 mm) out from the wall

Hot air from bottom o Normal air flow cooling motor. In the tefiigeration process, it is normal that heat of refrigerator be expelled in the area under the refrigerator. Some floor coverings will discolor at

these normal and safe operating temperatures_ Your floor covering supplier' should be consulted if you object to this discoloration°

Foods dry out • Foods not coveied, wrapped or sealed properly.

Fresh food or freezer ° Temperature control not set cold enough.

compartment ° Warm weather---frequent door openings. temperature too

warm - Door' left open for long time.

° Package may be holding door open, door may be overloaded or the magnets are not

making contact with r.be doors. You may need to clean the magnets.

BeforeYou Call for Service

Problem

Frost or ice crystals

on frozen food

Slow ice cube freezing

Ice cubes have odor/taste

Automatic icemaker

does not work

Possible Cause

° Door may have been left ajar or package holding door' open.

• Too frequent or too long door openings.

° Frost within package is normal.

° Door may have been left ajar.

° Turn temperature of freezer compartment colder_

. Old cubes need to be discarded° Empty ice bin ever 3, 30 days.

° Ice storage bin needs to be washed_

° Unsealed packages in refrigerator and/or fi'eezer compartments may be transmitting

odotqtaste to ice cubes_

• Interior of refrigerator needs cleaning.

• Icemaker feeler arm in STOP (up) position.

° Water supply turned off, not connected, or the water tubing is clogged.

• Freezer compartment too warm.

° Sometimes cubes fuse to the side of tile ice mold and hold the feeler arm in the

STOP (up) position., Remove this ice to _estart the icem_er

° Piled up cubes in storage bin may cause icemalcer to shut offprematurelyo

With icemalcet feeler arm in STOP (up) position, level cubes in bin by hand.

. When reaching fb_ cubes by hand, you may have pushed the feeler arm into the

STOP (up) position by mistalce.

° Cubes too smal!--water shutoffvalve connecting refrigerator to home water line

may be clogged.

Small or hollow cubes

Cube dispenser • Remove storage containez. If cubes are frozen to wire arm, remove cubes. does not work

Ice clumps form

in the storage bin

Door not closing

° Water filter may be clogged. Replace filter cartridge or remove filter and install plug.

° tcemaker or water supply turned off,

" If you find irregular ice clumps in the storage container, brealc up as many as you can

with fingertip pressure and discard the remaining clumps.

° If you don't use the ice very often, ice clumps may form in the storage bin and can clog

the dispenser° Remove the storage bin from the freezer and break up ice clumps with

your hands_ Throw away any clumps that you can't break up.

° The doors are designed to stay open partway for ease of loading food.

properly or only partially closing

Problem

Possible Cause

Water dispenser does not work

Water spurting from dispenser

VVater is not

dispensed but

icemaker is working

No water or ice cube production

'Water in first glass iswarm

- Water supply line turned off or not connected. = Supply line may be clogged with sediment.

o If no water is dispensed when the refrigerator is first installed, there may be air in the

water system, Press the dispenser pad for at least two minutes to remove trapped air from the water line and to fill the water system,

= Water filter may be clogged, Replace filter cartridge or remove filter and install plug.

• Newly installed filter cas'tridge. Run water from the dispenser for 1 minute [about

a half gallon (2 liters)].

= Water in reservoir is frozen. Call fbr service,

• Supply line or shutoff valve is clogged. Call a plumber.

• Water filter is clogged_ Replace filter cartridge or remove filter' and install plug_

• Allow about 24 hours for' water to cool to proper temperature after refrigerator is

first installed.

• If water dispenser has not been used for extended period, water in first glass will not

be as cool as in succeeding glasses.

Moisture forms on outside of

refrigerator

Moisture collects

inside

Refrigerator has odor

Interior light does not work

Divider between fresh food and freezer

compartments

feels warm

o If the water system has been drained, allow several hour's for replenished supply to

get cold.

= Not unusual during periods of high humidity.

° Too frequent or too long door openings. o In humid wear-her; air carries moisture into refrigerator when doors are opened. = Food with strong odors should be tightly covered. o Check for spoiled food. , Interior needs cleaning. ° Keep open box of baldng soda in refrigerator; replace every three months. ° No power at outlet.

• Light bulb needs replacing.

• Normal warmth is created by automatic energy saver system circulating warm liquid around front edge of freezer compartment to help prevent condensation on outside ofrefiigerator in hot, humid weather.

Forthe repairor repJacementpartsyouneed

Call7 am - 7 pm, 7 daysaweek

(1-800-366-7278)

Forin-homemajorbrandrepairservice

Call24 hoursa day,7 daysa week

1 IE"

(1-800-469-4663)

Forthe JocatJonofa

SearsRepairServiceCenterJnyourarea

Call24 hours a day,7 daysa week

t -800o488°1

Forinformationonpurchasinga Sears

Maintenance Agreementorto inquire

about an existing Agreement

call 9 am - 5 pro,Monday-Saturday

America's Repair Specialists

State of California

Department of Health Services

VVater Treatrnent Device

Certificate Number

97ol33m

Date Issued: December I, 1997

TrademarldHodel Designation Replacement Elements

Kenmore Water Filtration System None

Hanufacturer: Sears, Roebuck and Co._[ _ ,'_-::--21 :_ i. :

The water treatment device(s) hsted On _Is cemficate havemet the testing requirements pursuant to Section

116830 of the Health and Safe_ Co_e fo_'the following he_'th rela_a_oni_i_s '

Hicrobiologicai

and Turbidity

Cysts (protozoan)

None

Rated Service Capacity: 200 gallons Rated Service Flow: 0.5 gpm Do not use where water is microbiologically unsafe or with water of unknown quality, except

that systems claiming cyst reduction may be used on water containing cysts.

'Radio!ogical

_ihants

Performance Data Sheet

Kenmore Filtration System

WR97X 10006 Cartridge

Health Claim Performance Certified by NSFIANSI* (100% safety factors built in for unmeter'ed usage)

Standard No. 42: Aesthetic Effects

Paxameter

Chlorine

T&O

Particulate**

Parameter

Turbidity

Cysts

Lead at pH 6_5 15 ppb 157 ppb 3 ppb 3 ppb >98 >98 Lead at pH 8.5 15 ppb 162 ppb 3 ppb 3 ppb >98 >98

* Tested using a flow rate of 0,5 gpm; pressure of 60 prig; pH of 7,5 -+05; remp, of 20° ± 2-5°C ** Measurement in Particlesfml

*** NTU=Nephelometric Turbidity units

USEPA

MCL

USEPA Influent Effluent % Reduction

MCL Challenge Average Maximum Average Minimum

1 NTU*** 2325 NTU 010 NTU 0,17 NTU 996 99,3

99,95% Reduction 494,169 92 179 99,98 9996

Influent

Challenge

2,06 ppm

3,100,064

Standard No. 53: Health Effects

0,14 ppm 0.3 ppm 93 85

Effluent %Reducdon

Average Maximum Average Minimum

519 2425 99.98 99_92

Operating Specifications

° Capacity: certified for up to 200 gallons (757 l) ° Temperature: 33°-100 ° F (0.6°-38 ° C)

° Pressure requirement: 40-120 psi (2_8-8.2 bar), non-shock • Flow rate: 0.5 gpm (1.9 lpm)

General _nstallationlOperationlHaintenance Requirements

° Flush new cartridge at full flow for 60 seconds to purge out trapped air. ° Replace cartridge when flow becomes too slow; at least eveW six months.

Special Notices

o Installation instructions, parts and service availability, and standard warranty are included with the product when shipped. , This drinldng water' system must be maintained according to manufacturer's instructions, including replacement

of' filter cartridges.

° Do not use where the water is microbiologically unsafe, m with waters of unlmown quality without adequate

disinfection before or after the system. Systems certified for cyst reduction may be used on disinfected waters that may contain filtetable cysts.

° The contaminants or other substances removed or reduced by this water treatment system are not necessarily in your wateL

° Check for compliance with the state and local laws and regtdations.

NSF International Standards

Standard No. 42:Aesthetic Effects

Chemical Unit

Taste and Odor Reduction

Chlorine Reduction, Class I

Mechanical Filtration Unit

Particulate Reduction, Class I

The Kenmore Filtration System and WR97X10006 Cartridge have been

tested and Certified by NSF only for the functions listed immediately above.

Manufactured by: Sears, Roebuck and Co., Hoffman Estates, IL 60179

Standard No. 53: Health Effects

Chemica! Reduction Unit

Lead Reduction

Mechanical Filtration Unit

Cyst Reduction Turbidity Reduction

Tested&Certified

to ANSI]NSF

Standards42& 53

MANUEL

D'UTILISATION

Modbles cbte _ cbte

24, 28 et 30

Attention : Avant d'utiliser cet

_lectrom_nager, veuillez lire et observer toutes les

mesures de s_curit_ et les directives de fonctionnement.

F f

REFRIGEP.J TEUR

Mesures de s_curit_ Installation de la conduite d'eau Fonctionnement

Nettoyage et entretien D_pannage

Veuitlez inscrire les renseignements suivants :

N ° de module N° de s6rie Date d'achat

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

Mesu es de g&uri impor antes

MBSE £_'qGARDE : Observez toujours les mesures de s&uritd de base, notamment les suivantes :

Ne rangez P/kS ou n'ufilisez P/kS d'esseuce ou

[ire routes les directives.

_ Avant d'utiliser cet appareil, veuillez

Ce r4frig&ateur dolt &re addquatement installd, conform4ment _ la Notice d'installation collde

!'avant de i'appareil.

Rdparez ou remplacez imm4diatement tout cordon d'allmentation eff'doch4 ou endommag& N'udlisez

pas un cmdon dont l'isolant est fendilld ou montre des

signes d'usure, ou dont la fiche ou le connecteur sont

endommag&.

Lorsque vous ddplacez votre r4ffig&ateur, faltes

attention de ne pus le fake rouler sur le cordon d'alimentation afin de ne pus endommager ie cordon.

Ne touchez PAS les surfaces froldes du cong41ateur, surtout si vous avez les mains humides ou mouill4es :

la peau risque d'adh&er _ ces surfaces tr_s fioides.

Si votre r4fflg&ateur est dot4 d'une machine gla$ons automatique dvltez le contact avec les pi_ces

mobiles du mdcanisme 4jecteur, ou avec l'dldment chauffant qui lib_re les gla$ons. Ne posez P/kS les doigts ou les maims sur le m&anisme de la machine glaqons pendant que le rdfrig&ateur est branch&

N'ufilisez cet appareil que pour l'usage auquel il est destind, comme expliqu6

dans Ie pIdsent manuel d'utilisation.,

Ne ddbranchez J/kMAIS le rdfrigdrateur en tlrant sur le cordon

d'alimentation. Saisissez fermement la fiche du cordon et ti_ez-Ia bien dtoit de

la prise de courant.

autres vapeurrs ou llquides inflammables proximlt4 de votte rdfrig&ateur ou de tout autre 41ectromdnager.

Ne fakes pas recongeler des aliments surgel& qul ont

compl&ement d4gel&

I_loignez les doigts des parties du r4frig&ateur oh l'on peut facilement se pincer : les espaces entre les prates et entre les portes et les placards sont toujours &roits_ Soyez prudent lorsque vous fermez les portes de

l'appareil en pr&ence des enfants_ Ne laissez PA$ les enfants _imperi s'asseoir ou

monter sur les portes ou les clayettes du r4ffig&ateur, ou s'y agripper. Ils pourraient endommager le rdfiig&ateur et se blesser sdfieusement_

Ddbranchez votre rdffig&ateur avant de le r_parer. Remarque : Nous vous

recommandons forrement de confier mute rdparafion _ un z_paxateur qualifid.

Avant de remplacer une ampoule

grill&, ddbranchez le rdfrig&ateut ou coupez l'alimentation dlectrique en enlevant le fusible ou en ddclenchant le disjonctem afin d'dviter tout contact

avec le filament sous tension de l'ampoule. (Une ampoule grill& peut se casser !orsque vous Ia

remplacez_) Remarque : Le fbdt de rdgler la commande de tempdrature sur OFF (&eint)

ne coupe pas le courant qui alimente le circuit de la lampe.

C:onservez ces direc :iws

Ne laissez personne grimper, s'asseoir, se tenlr

debout ou se pendre _ la porte du Centre de Rafralchissements. On pourrait endommager le

rdffig&ateur et se blesser gravement.

Table des mati6res

Mesures de sdcurit_ 32 Mise _ la terre 34 Installation du r_frig&ateur 34-36

Installation des moulmes et pa_nneaux d_coratifs 36-39 Installation de la conduite d'eau 40-42

Commandes de temp&ature 43 Portes du tdfrigdrateur 43 Suggestions pout' la conservation des aliments 44, 45

Cartouche du filtre _teau 46 Clayettes et bacs de rangement 47, 48

Centre de rafraichissements 49

Machine _ glaqons automatique 50 Distributeur d'eau et de gla_ons 51

Entretien et nettoyage 52-54 Vacances et ddmdnagement 53

Avant d'appeter un rdparateur 55-58

Bruits normaux de fonctionnement 55 Service apr_s-vente 59

Garantie 60 Feuillet de donndes relatives _.la

performance de la cartouche du filtre fi eau 61

IHPORTANT: Comment vous d6barrasser

convenab|ement de votre ancien r6frig6rateur

Les enfants pris au pi_ge ou morts d'asphyxie sont toujoms d'actualitd_ Les rdfrig&ateurs abandonn& sont mujours aussi dangereux, re{me si on n'attend que _quelques jours_, pour s'en ddbarrasser: Si vous ne gardez pas votre ancien rdfrig&ateur, veuillez suivre les directives ci-dessous a_flnde prdvenir les accidents.

Avant de vous d6barrasser de votre ancien r6frig6rateur

ou cong61ateur :

o Ddmontez les portes.

• Laissez les clayettes en place afin d'emp_cher les enfants de grimper

_tl'intdrieur.

Se d6barrasser du CFC

Votre ancien rdfiigdrateur a un syst_me de refroidissement qui a utilisd les CFC (chlorofluorocarbones). Les CFC

sont jug& nocifs pour rozone stratosph&ique. Si vous vous d&arrassez de votre ancien rdffig&ateur,

assurez-vous que le frigorig_ne avec CFC soit enlevd correctement par un technicien qualifid. Si vous libdrez intentionnellement ce frigorig_ne avec CFC vous pouvez _tre soumis aUKcontraventions et l'emprisonnement sous provisions du Clean Air Act

fdd_ta!.

Mise la terre

JH PORTANT: Veui!lez life attentivement.

Raccordement _Bectrique

POUR VOTRE

SlECURITE, cet appareil doit _tre

correctement rnis

la terre.

Le cordon d'alimentation de cet

appareil est muni d'une fiche _ttrois broches

(mise _ la terre) qui se

branche dans une prise de courant standard _ttrois alv_oles (raise _ la terre) pour r_duire au minimum les

risques de chocs dlectriques. Faites examiner la prise de courant et le circuit par un

dlectricien qualiild pour vous assurer que la prise est correctement mise fila terre.

Si la prise de courant est du type standard _ deux alv_oles, il vous incombe de la faire remplacei par une prise _ trois alv_oles, correctement mise _ la terre°

Le rdfiigdrateur dolt toujours &Ie branchd dans sa propre prise de courant, dont la tension nominale correspond _ celle indiqude suz la plaque signat&ique_

Cette prdcaution est recommandde pour garantir un rendement optimum et dviter de surchatger les circuits

dlectriques de rhabitation, ce qui pouriait crder un risque d'incendie par surchauffe des ills.

HIE COUPEZ Nt RETIREZ EN AUCUN CAS LATROISIIEHE BROCHE (HISE A LATERRE) DE LA FICHE DU CORDON

D'ALIHENTATION.

Utilisation de cordons proiongateurs

Nous vous recommandons fortement de ne pas

utiliser de cordons prolongateurs _ cause des risques potendels qu'ils pr_sentent dans certaines

conditions. Toutefois, si vous ddcidez d'utiliser tout de

m_me un cmdon pro!ongatenr, il est absolument ndcessai_e qu'il s'agisse d'un cordon _ttrois ills avec mise _ila terre pout' appaieils dlectmmdnagers, homologud

UL et pourvu d'une fiche et d'une prise raises _ila terre de 15 amperes (minimum) et de 120 volts.

Installation du r fi*ig rateur

D_gagements

Pour faciliter rinstallation, assurer une circulation d'air addquate et permettre les raccordements d'dlectricitd et

de ptomberie, pr&oyez les ddgagements suivants :

12utilisation d'un cordon prolongateur aura pour effet d'augmenter le ddgagement ndcessaire _tl'arri_re du

z_ffig&ateur.

ModUle 30 Mod_es 24 et 28

A: C6tds ........ 1/8 po (3 mm) 1/8 po (3 mm)

B: Dessus ....... 1/8 po (3 ram) 1 po (25 ram)

C: Arri_e ........ 1/2 po (13 ram) 1/2 po (13 ram)

(Si l'appareil est encastrd, pr&oyez un ddgagement

de 7/8 po [22 ram] sur le dessus pour les couv[e- chami_res°)

Si l'un des c6tds du rdfrig&ateur est appuyd contre un mur, pr&oyez un ddgagement de 3/4 po (t9 mm) pour les portes.

Emplacement

, Installez le rdfrig&ateur sur un ptancher suffisamment

solide pour' supporter l'appareit lorsqu'il est plein.

Dimensions et specifications (pour les modules encastrables)

olo

Roulettes de nivellement

Les roulettes jouent deux r61es :

I. Hles doivent _tre rdgl_es de sorte que te

rdfi'ig4rateur repose solidement sur le plancher et ne se d_place paso

2. Elles vous permettent de d_placer le rdfrigdrateur pour le nettoyage.

Pour r_gler les roulettes :

o o

70% po

24 po

Eau 7 _lectricit_

po (jeu de 1t2 po + _ |

plaques murales de _ !

1t4 po) _ Dessus du

Panneaux lat_raux _ de "5 _o de 24 po _ I z F

...........

.\ comptc

• Enlevez la grille

inf4rieure en la saisissant par le bas et

en la tirant vers vous.

o Tournez les deux vis de

r_glage avant des roulettes vers la droite

pour relever Ie r_fdgdiateur, ou vers la gauche pour l'abaissero

Pour' ce faire, utilisez une cld _ douille de 3/8 po, une

cl_ _imolette ou des pinces.

• Les modules encastrables

sont dgalement dotds de roulettes arri_re rdglables afin que le rdfrig_rateur sort bien parall_le _ vos

armoires de cuisine. A l'aide d'une c16_idouille

de 5/16 po, tournez les vis des roulettes arrihre--

vers la droite pour relever l'appareil, et vet's la gauche pour l'abaisser.

Vis de r_ghge de la roulette avant

Vis de r6ghge de la rouiette arri_re

(modUlesencastrables uniquement), Utiiisez

cette vis sl votre r_frig6rateur en

poss_deune,

Vis de r_glagede la roulette arri_re

(modUles encastrables uniquement).,Udlisez

cette vis si vous ne trouvez pas tavis

illustr_e _ gauche sur votre r_frig_rateur.

Installation du r frig rateur

Alignement des portes

Apr_s la mise de niveau, assurez-vous

que lea portes sont _ dgalit_ sur le dessus_

Pour que les portes ._ [ soient _l_galitd, _e de charnifire

--...,_j

rdglez la porte du _ Re,ever rdfrig&ateur, tns&ez une ctd Allen de __

Assurez-vous que les

por_es sont _ _galit_ sur le dessus

3/16 po dans la base __....

de t'axe de charni_re. Tournez la vis de rdglage de fa porte vers ta droite pour

Portes in6gales

mlever la porte, ou vers la gauche pour !'abaisser. (Un capuchon de nylon, intdgrd aux filets de !'axe, emp&he

l'axe de toumer sans l'utilisation d'une cld.) Apr_s un ou deux tours, ouvrez et fermez la porte du rdfrigdrateur,

puis vdrifiez l'alignement sur le dessus des portes.

|ns lladon des moulures et des panneau× d&coratifs

Pour les mod&les encastrables

Certains mo&les sont dot& de moulures permettant l'installation de panneaux de porte. Vous pouvez commander des panneaux d&oratifs prd-coupds blancs ou noirs _ivotre Centre de service Sears. Vous pouvez

dgalement installer' des panneaux de bois s'harmonisant _lvos armoires de cuisine.

Panneaux de molns de 1/4 po (6 mm)

d'_paisseur

Lorsque vous installez des panneaux de bois ayant morns de 1/4 po (6 mm) d'dpaisseur, vous avez besoin d'un panneau de remplissage (par exemple un morceau

de carton de 118 po) entre la porte et le panneau de bois. Si vous installez un panneau d&oratif pr&coupd,

un panneau de remplissage pr&coupd est fourni dans l'ensemble, L!dpaisseur totale du panneau ddcoratif ou de bois avec le panneau de remplissage dolt &re de

1/4 po (6 ram).

Entretien des panneaux pr_-coup_s

Nettoyez ces panneaux _tl'aide d'un pmduit nettoyant antistatique ou d'un d&ergent doux et de I'eau. (Vous

trouverez les produits nettoyants antistatiques au rayon des ordinatems ou des pmduits dlectroniques.) Rincez _l fond et s&hez en dpongeant _tl'aide d'un linge propre

et humide ou d'un chamois_ N'utitisez pas d'essuie- tout pour laver ou s&her les panneaux. N'utilisez pas de

produits nettoyants contenant des solvants, comme de rammoniaque, car ils fisquent d'endommager lea panneaux_

Les dgratignures et abrasions Idg&es peuvent &re masqu&s _il'aide d'une cire en pfite pour' automobiles de bonne quaJitd. N'utilisez pas un mdlange de produit

nettoyant et de cite. La cire remplira les dgratignures superficielles mineures tout en pr&ervant Ie lustre des panneanx. Appliquez une couche mod&de de cire et polissez ldg&ement avec un linge propre et doux, en

effectuant des mouvements circulaires.

Panneau sur_lev_ ou de 3/4 po (19 mm)

Vous pouvez utiliser un panneau surdtevd vissd ou colld

un panneau de base de 1/4 po (6 mm) d'dpaisseur,

ou un panneau fraisd de 3/4 po (19 mm). La pattie surdlev& du panneau doit &re con9ue de fa_on _ioffrir

un ddgagement pour les doigts d'au morns 2 po

(51 mm) du c6td de la poign&.

Limites de poids pour les panneaux personnalis4s :

Rdfrig&ateur : 35 lb (16 kg) max,,

CongdIateur : 25 Ib (11 kg) max.

D_gagement de 2 po (51 ram)

du c6t_ de la 3/4 po poignfie ( 19 mm)

Panneau Porte du d_coratif

36 r_frig_r_teur

Panneau de base

de I/4 po (6 ram)

Dimensions

Panneau pour cong61ateur sans distributeur

D6cou-_,.l V'-" 3t32 po

pez L..:;

.... J ;

7/32 po

18%po

J_L

67% po

AVANT

_-" 14V2po'-_

Panneaux pour cong61ateur avec

distributeur

D_c°u'--_t _'- 3t32 po pez _:_._

7/32 po

! 8'_h_po

_--I po I

343/,6po

2po

_ 14'/2 2 pO

] po -'J '_-

AVANT

po"

Panneau du r_frlg_rateur

I_2 po ! po _ I_" ,

..... i --

i 14%po

J __L 67,/,po

3132po -"' I_- D_cou-

' ..j pez

7/32 po

AVANT

lgV_ po- -""

Panneau du compartiment r_frig_rateur avec Centre

de rafraTchissements

1/2 po

--_ _- Ipo

AVANT

34_/,_,po i

2 po _-19V,6 po

I po

_ po

La portion k la partie sup_rieure des panneaux dolt _tre coupde_ Tous les autres pointill_s correspondent aux parties qui doivent _tre fraisdes d'environ 3/16 po (5 ram) _ l'endos des panneaux de 1/4 po (6 mm) d'dpaisseur ou plus_ Dans [e cas des

panneaux de moins de 1/4 po (6 ram) d'dpaisseur, ces parties peuvent _tre coupdes dans les panneaux de remplissage.

I po

/ Profondeur du

_ fraisage

114 po 3116 po Avant

Exemple de fralsage

Ins lJation des moulures et des panneau× d coratFs

Installation des panneau× de porte

!. Desserrez la moulure supdrieure de la porte du

congdlateur et du rdfrig_rateur.

• A l'aide d'un tournevis Torx T-20, desserrez d'environ 1/4 po (6 ram) let deux vis qui retiennenr la moulure

tuperteure.

2. Ins&ez let panneanxo

o Soulevez la moulure sup&ieure de 1/4 po (6 ram) et

poussez ddlicatement sur le panneau sup&ieur du congdlateur jusqu'_ ce qu'il soit ins&d duns la rainme Pel,cule

derriere la poignde de porte. Poussez le panneau de ruban remplissage (n&essaire avec certains panneaux de porte) adh_sif

delri_re le panneau d&oratE Faites la m_me chose avec le

panneau du r_fiig_rateuro Si votre module est dot_ d'un distributeur et (ou) d'un Centre de rafralchissements,

cette &ape ne s'applique qu'aux panneaux sup&ieurs.

3. Ins&ez le panneau inf&ieur (mod_lea dotds d'un

distributeur et (ou) d'un Centre de rafralchissements). Moulure

• Poussez ddlicatement stir le panneau jusqu'_ ce qn'i! soit lat6rale insdrddam la raintu'e derriere la poign& de porte° Poussez

le pannean de remplissage (ndcessaire avec certains panneaux de porte) derriere le panneau d&orati£

4. Reaserrez lea deux vls de la moulure supdrieure _. un couple de serrage de 30 po/lb.

5. InstaHez la moulure lat&ale. Ces pibces se trouvent l'int&ieut de la poignde de porte du rdfrig&ateur.

N'enlevez pas la pe!licule protectfice qui recouw'e la

moulure lat&ale avant d'avoi_ installd la mouture lat&ate.

bteue du

D&oupure

Houlure lat_ra_e

M OLl_U re

latfirale

° Insdrez la partie inf&ieure de la moulure lat&ale sous la

moulure infdrieme, comme illustrd.

° Tenez la moulure latd_ale contre la pattie avant des

panneaux ddcoratifs, puis installez la moulure lat&ale sous la moulure supdrieure. Assurez-vous que la motflure lat&ale est correctement install& et que rout

_tes satisfait de I'apparence de routes les pi&es avant d'enlever ta pellicule bleue du ruban adh&if.

6. Fixez la moulure latdrale,

• Placez une main entre les deux morceaux de pellicule

bleue du ruban adhdsif et tenez la moulure lat&ale fermement contre les panneaux et le c6td de la porte.

• Enlevez la pellicule bleue du ruban adhdsif supdrieur sur

environ 3 po (8 mm) en appuyant sur la moulure avec

votre main _tme.sure que la surface adhdsive est exposde.

Enlevez enstfite la pellicute bleue du ruban adh&ifinf&ieur sur environ 3 po (8 mm). Suivez le ruban ad_hdsifavec

votre main, en col]ant l'adhdsif de la moulure stir la porte.

• Continuez d'enlever la pellicule du ruban adhdsif, en

alternant entre la pattie sup&ieure et la paxtie inf&ieure, et en appuyant fermement la moulme latdrale contre la porte.

7. Enlevez la pellicule protectrice qui recouvre la 38

moulure latdrale.

M lat_rale

Moulure inf_ri'eure

Unstailatlon et ena_vement des andens

panneaux d_coratifs

Pout enlever les panneaux d6coratifs et les remplacer par de nouveaux, it faut enlever les poign_es. Pour ce

faire, vous aurez besoin d'un tournevis To_x T-20.

Enl_vement des p gnees :

I. Desserrez et enlevez les deux vis de la moulure

supdrieute.

2. Desserrez et enlevez les deux vis du support qui retiennent la poignde au dessus de la porte.

3. Saisissez fermement la poignde et faites-la glisser vets le haut pour ddgager les fentes en trou de serrure de la poignde des boutons situds sur la porte.

4. Ouvrez la porte et enlevez tes panneaux ddcoratifs en

les faisant glisser:

installation des panneaux de porte :

Avant d'installer les panneaux ddcoratifs, assurez-vous qu'ils ont did fi_aisds aux endroits appropri_s, comme

indiqu_ au d_but de la pr_sente section, Glissez les

panneaux en place et faites un essai avant de remettre en place la poignde et ia moulule sup&ieute.

oi "

Vis de la moulure sup_rieure

-Vis du support

Support

Boutons

_nstailation des poign_es :

Lorsque les panneaux sont bien ajustds, installez la poignde et la moulure supdrieure.

!. Fakes glisser tes fentes en trou de serrure de la

poign4e sur les boutons situds sur la porte. Fakes glisser la poignde vers le has jusqu'fi ce que le

support _ ta pattie sup_6eure de la poignde arrive

_idgalltd avec le dessus de la porte°

2. Remettez en place les deux vis dans le support qui £txent la poignde au dessus de la porte, puis serrez-

les _iun couple de serrage de 45 po/lb.

3. Remettez en place la mouture supdrieure, en vous

assurant qffelle est instalide par-dessus Ia moo_lure lat_rale et que les languettes de positionr_ement sont

bien insdr_es dans le profif de la poign_e,

4, Remettez en place les vis de la mouluxe sup6rieure et

serrez-les k un couple de serzage de 30 po/lb.

lnstaRation de la conduite d'eau

Avant de commencer :

" Si l'alimentation en eau du r_ffig&ateur vient d'un

syst_me de filtration d'eau _ osmose inversd et que le rEfrig_rateur est _quip_ d'un syst_me de filtration

d'eau d'origine, il ffest pas n&essaire d'utiliser le filtre k eau du r_frig&atem: Utilisez le bouchon de derivation du Ffltre du r_frig&ateur., I2utilisation de la cartouche du filtre _ieau du rdfiig&ateur en m_me

temps que le fittre _iosmose inversd risque de provoquer la fabrication de gla_ons cmux et un &oulement plus lent de l'eau du distributeur.

° 12installation de cette conduite d'eau n'est pas

gasantie par le fabricant de la machine h gla9ons ni du rdfrig&ateur. Veuillez suiw'e ces directives attentivement a_finde rdduire au minimum les risques de dommages cofiteux causds par l'eau.

• La pr&ence d'un coup de b_lier (de l'eau qui cogne

darts ies tuyaux) darts la plomberie de votre rdsidence risque d'endommager le rdfrig&ateur et pmvoquer

des fuites et des ddg_.ts d'eau_ Fakes corriger le probl_me par un plombier qualifi_ avant de raccorder la conduite d'eau au rdfrig&ateur_

° N'installez pas le robinet d'arr& sur la conduite d'eau

chaude. Ceci pounait pmvoquer des brfilures et endommager l'appareil.

• Si vous utilisez votre rdfrig&ateur avant que la conduite d'eau soit raccord&, assurez-vous que le

bras r_gulateur de ta machine _ glaFons est _ ta position STOP (ARRI).T--relevE).

° N'installez PAS le myau de la machine _igla_ons

dans un endroit ota la temp&ature descend sous le point de cong_lation,

° Lorsque vous utilisez un appareil dlectrique (comme

une perceuse) lots de l'installation, assurez-vous qu'il est isold ou c_bl_ de fa_on _ &iter tout risque de

chocs _lectriques..

° Toutes les installations doivent &ie conformes aux

exigences du code de plomberie local en vigueur_

Hat_riel n_cessaire :

Pour calculer la Iongueur de tuyau de cuivre

n&essaire :

Mesurez la distance entre l'_lectrovanne _il'arti_re du

r_frig&ateur et la conduite d'eau. Ajoutez ensuite 8

pie& (244 cm). Assurez-vous que la longueur de tuyau

suppldmentaire est suffisante [environ 8 pie& (244 cm)

de tuyau enrould pour former trois boucles d'environ

10 po (25 cm) de diam&re] pour que vous puissiez

_loigner le zdfrig&ateur du tour apr_s l'installation. ° Un n&essaire d'alimentation en eau comprenant le

tuyau de cuivre, le robinet d'arr&, et les raccords d&aill& ci-dessous est disponible, moyennant

suppl_ment, _ votre magasin Sears ou aupr_s du Centre de Service Sears.

• Conduite d'eau froide, l_a pression de l'eau dolt varie_ entre 40 et 120 livms/po2_

• Perceuse 41ectrique.

° Tuyau de cuivre de t/4 po de diam&re ext&ieur

pour raccorder le rdffigdrateur _ la conduite d'eau. Assurez-vous que les extrdmitds du tuyau et de la

conduite sont coupdes _ angle dtoit.

N'utilisez PAS de tuyau ou de raccord en ptastique car la conduite d'eau est constamment sous pression. De plus, certains types de tuyau de plastique peuvent casser et fendiller avec le temps, provoquant des fuites d'eau.

. Deux _crous h compression de 1/4 po de diam&re

ext&ieur et deux douilles de raccordement--pour raccorder le tuyau de cuiwe au robinet d'arr& et

t'_lecrrovanne du r_frig&ateur..

o Si votre conduite d'eau est dot& d'un raccord dvasE

une extrdmitE, vous aurez besoin d'un adaptateur

(vendu dans toutes les bonnes quincaitleries) pour

raccorder la conduite d'eau au rEfrig&ateur OU vous pouvez couper le ,accord &asd _il'aide d'un coupe- tubes et ensuite utitiser un raccord _ compression.

• Robinet d'arr& pout installation sur la conduite

d'eau froide° Le robinet d'arr& dolt &re dote d'un orifice d'entr& d'au moins 5t32 po de diam&re

intdrieur au point de raccordement avecla CONDUITE D'EAU FROIDE. Bon nombre

d'ensembtes de racco_dement comprennent des robinets d'arr& _ brides. Avanr d'en fake l'achat,

assurez-vous que l'installation d'un mbinet _ brides

est conforme avec le code de plomberie en vigueur

darts votre rdgion.

[_ Fermez le robinet de |a conduite

d'eau prindpale.

[_] Faites passer _e t:Uya-U de cuivre et raccordez-le au robinet d'arr_t.

Ouvrez le robinet Ie plus pros pour permettre _ila conduite d'eau de se vider,

[_ insta_lez le roblnet d'arr_t.

a, Installez te robinet d'an& sur la conduite d'eau

potable fr_quemment utitis_e la plus proche,

b. Choisissez pour le robinet un emplacement

facilement accessible. I1 est pr_f&able de l'installer sur Ie c6td d'une conduite d'eau froide verticale, Si vous

devez le raccorder _ une conduite d'eau horizontale,

effectuez le raccordement sur le dessus ou te c6td plut6t qu'au fond de la conduite, afin d'_viter la

chute de sddiments provenant de la conduite d'eauo

c. Percez un trou de 1/4 po dans la conduite d'eau,

raide d'un foret after& Enlevez les bavures produites

lots du perFage de la conduiteo

d. Fixez le robinet d'arr&

_tla conduite d'eau 8rkte _DI,,ondelie

froide _ l'aide d'une R,obinet N

[

bride, aarr_ta---_. __

e. Serrez les vis de la brides_ _¢_(_

bride jusqu'_t ce que la "ff_ d'entr_e

rondelle d'dtanchditd

commence _ gonflen d'eau

Ne serrez pas de froide

fa_on excessive afin de ne pas _craser #e

tuyau de cuivre.

%Orifice

-- Conduite

verdca_e

Placez le tuyau de cuivre entre la conduite d'eau froide et le r_frrig&ateur:

Faites passer le tuyau par un trou percd dans le plancher ou le tour (derriere le rdfiig&ateur ou _i proximitd de l'armoire) le plus pros possible du tour.

Assurez-vous que la iongueur de tuyau

suppl_mentaire est suffisante [environ 8 pieds (244 cm) formant 3 bouc|es d'environ 10 po

(25 cm) de diam_tre] pour €lue vous puissiez _loigner le r_frig_rateur du tour apr_s

I'installation.

Installez l'_ctou h Robinet

_crou _ compression

compression et la d'arr_t douille de brides

l'extrdmit_ du tuyau et raccordez-le au

raccordement _

robinet d'arr{t. Assurez-vous que le serrage

tuyau est bien ins_rd _i Orifice

Doutlte de raccordement

l'int&ieur du robinet, de_o_e Serrez solidement l'dcrou

compression.

Remarque : _ faut se conformer aux Codes de plomberie 248CMR de l'_tat de Massachuse_cs.Au

Massachusetts les robinets _ brides sont il[_gaux, et leur usage est interdit. Consuttez un plombier agree.

Remarque : II faut se conformer aux Codes de

plomberie 248CMR de I'_tat de Massacbusetts_Au

Massachusetts les robinets _ brides sont ill_gaux, et

leur usage est interdito Consultez un plombier agr_&

_] Ouvrez le robinet et rincez le

tuyau.

a. Ouvrez le tobinet de la conduite d'eau principale et

rincez le tuyau jusqu'_i ce que l'eau soit propre.

b. Coupez l'eau au niveau de l'_lectrovanne apr_s avoir

fat couler par le tuyau envixon une pinte (1 L) d'eau.

InstaRadon de Maconduite d'eau

[_ Raccordez ne tuyau de cuivre au

r_frig_rateur.

Avant d'effectuer le raccordement au r6frig6rateur, assurez-vous que le cordon

d'alirnentation de i'appareil n'est pas branch_

dans la prise de courant.

Nous recommandons d'instatler un filtre fi eau si votie eau contient du sable ou des particules qui pourraient

obstruer la ronde!le-filtre de l'dlectrovanne du rdfrig&ateur. Installez ce filtre sur la conduite d'eau,

proximit_ du r_frig&ateur, a° Retirez Ie capuchon en plastique souple du raccord

du rdfrig&ateur.

b. Instatlez I'&rou _tcompression et la douille de

raccordement _ l'extrdmitd du tuyau, comme illustrd,

c. Ins&ez l'extrdmitd du tuyau de cuivre le plus loin

possible dans le mccord du r_frig&ateur. Serrez le raccord tout en tenant le tuyau.

d. Insdrez le tuyau de cuivre dans la fixation fournie

pour le maintenir en place. I1 peut &re n&essaire d'ouvrir l_g_rement la fixation.

I2un des deux schdmas ci-dessous ressembleia au Iaccmd de votre rdfrig&atem:

Ecrou _ Fixation do

rDaOccUio]Ir_edmeept _ml_r;s;ion _.\Tau

_] Ouvrez le robinet d'arr_t de la conduite d'eau prindpale.

Serrez tousles raccords qui fuiento

[_ Branchez le r6frig_rateur.

Disposez les boucles de tuyau de cuivre de fa{on qu'elles ne vibrent pas contre l'arri_re du rdfrig&ateur

ou te mur. Replacez le rdfiig&ateur pros du tour.

[_ Mettez la machine _ glagons en

marche.

Placez le bras rdgutateur de la machine _ glaFons ._la position ON (MARCHE--abaissd). La machine

gla_ons ne se met en marche que lorsqu'elle atteint une temp&ature de fonctionnement de 15 °F (-9 °C) ou

moins_ Lorsque le bras rdgulateur est _lla position ON

(MARCHE--abaissd), la machine _t glagons se met

automatiquement en marche Remarque :Lorsqu'elfe se met en marche pour la

ptemihre lois, la machine _ glaFons peut effectuer un

double cycle, ce qui provoquera !'dcoulement d'un peu d'eau dans le bac _tgla¢ons. Cette situation est normale

et ne dewait passe mpmduire.

refr'gerateur __ __!i),ii d:o

Fixation du tuyau

_crou

compression

de 114 po

Douille de --

raccordernent

Raccord du r6frig6r_teur

cuivre

de 114po

¢ommandes de temperature (l'apparencepeutvarier)

Au d_part, r_glez les commandes du r_frig_rateur et du cong@lateur sur iNITIAL SETTING (r&glage initial).

COLD r-1 r-1 r-! E_ [_ r-t IZ_ COLDEST

FREEZER

TEMPERATURE

Deux commandes vous permettent de rdglel la

tempdrature darts les compartiments r_ffig&ateur

et congdlateur. Au d_patt, r_glez les commandes du rdfrig&ateur et du

congdlateur sur INITIAL. SETTING (r_glage initial). Peu importe si vous rdglez les commandes pour la

premiere lois ousi vous modifiez leur rdgtage, attendez 24 heures pout' permettre _ ta tempdrature de se

stabiliser. Par la suite, si vous d&irez une tempdrature plus dlevde ou plus basse dans l'un ou l'autre des

compartiments, rdglez graduellement les commandes en consdquence.

Remarque :Lorsque vous rdglez la commande du

congdlateur sur OFF (dteint), le refroidissement cesse

dans les deux compartiments--tdfilig&ateur et congdlateur--mais t'alimentation dlectrique du

rdfi'ig&ateur n'est pas coupde.

i ............ t_ .]

OFF I 3 [] 7 9

COLD l:Z3 _ r-_ _ r'-} _ COLDEST

{ _ • FRESHFOOD

1 3 [] 7 9 TEMPERATURE

V6rificadon de la temp6rature

Pour vdrifier la temp&ature darts le compartiment r_frig&ateur, placez un thermom&re _ bulbe clans un r&ipient d'eau plac6 sur la dayette sup&ieure. Vdrifiez la temp&ature 24 heu_es plus tard.

Pour v&ifier la temperature dans le compartiment

congdateur, placez un

thermom&re _ bulbe entre deux ou trois paquets

surgel& au centre du

congdlateur. V&ifiez la tempdrature 24 heures plus tar&

1.7.:! 75_/

Portes du r6frig6rateur

Les portes du rdffig&ateur peuvent vous sembler diff&entes de celles auxquetles vous {tes habitual. Les pottes se ferment compl_tement et de fa_on &anche grace _ un dispositif spdcial d'ouverture et de

fermeture.

Lorsque vous ouvrez et fermez la po[te, vous zemarquez un cran _d'a!'r&.¢ Lorsque vous ouvrez la porte au-del_

de ce cran ,d'arr_t_, die demeure ouverte pour vous permeme de placer et de prendre plus facilement des

aliments_ Lorsque ta porte n'est ouveite que partiellement, elle se referme automatiquement.

Ce cran _,d'arr&,_ devient moins perceptible lorsque la porte est charg& d'aliments.

que ta porte n'est ouverte que

partle!lement, elle se referme automatiquement_

Au-del_ de ce cran _d'arr6ur, la porte demeure ouver_e,

Suggestions pour ia conservation des aliments

P_riodes de conservation sugg_r_es

Au Au

La qualit_ gustatlve r_frlg_rateur cong_lateur des aliments entre

diminue apr_s la 35 °F. et 40 °F. 0 °F. p_riode indiqu_e (2 °C. et 4 °Co) (-!8 °C.)

OOURS) (HOIS)

Viande fraiche

R6tis (boeuf & agneau) ................... 3

R6tis (porc & veau) ...................................3

Biftecks (boeu0 .......................................3

C6telettes (agneau) ............................ 3

C6telettes (porc) ..........................................3

Viande hach_e et g rago_3ts ........ 1

Abats comestibles .................................... I _ 2

Saucisses(porc) .....................................I _.2

Viande pr6par_e

Bacon .........................................................7

Saucisses .......................................................7

Jambon (entier) .................................... 7

Jambon (demi) ...................................... 3 _ 5

Jambon (tranches) ..................................3

Pain de viande _ casse-croSte .... 3 & 5

Saucisson (fume) .................................. 7

Saucisson (sec & demi-sec) .............t4 _ 21

Viande cuite

Viande cuite et

plats _ basede viande ............... 3 _,4

Sauces et bouillons .................................I _ 2

Volaille fralche

Poulet & dinde (entiers) ................. ! _ 2

Poulet (morceaux) .................................I 5.2

Dinde (morceaux) ...................................t _,2

Canard & oie (entiers) ................... I _ 2

Abattis ...........................................................I _ 2

Volaille cuite

Morceaux (dans du bouillon) ..... I _ 2 6

Morceaux (sans bouillon) .................3 _ 4 I

Hats _ base de volaiile cuite ............3 _.4 4 _,6

Poulet frit ..................................................3 _,4 4

(Autres aliments) Cong&lateur

La plupart des fruits et I_gumes ........................8 _ 12 mois

Poisson maigre .....................................................6 _ 8 mois

Poisson gras, pains et brioches,

soupes, ragouts, casseroles ...........................2 _ 3 mois

G'_teaux,tartes, sandwiches,

restes (cults), cr_me glac_e

(emballage d'origine) .............................................1 mois max.

&5 6_12 _5 4_8

_5 6_12 _5 6_9

&5 3_4 _2 3_4

3_4

1_2

112

1_2 I/_2

I/_2

Cong6lation

non

recommandae,

2_.3

2_3

6 6

La qualitd et la fralcheur de la viande, du poisson ou

de la volaille acherds 5.t'dpicerie vafient; la p_riode de conservation dans votre rdfrigdrateur varie donc en

consdquenceo Pour obtenir aux t_.-U_ des renseignements sur la viande et la volaille, appelez au

minist_re de l'Agriculture au 1-800-535-4555., De nouvelles techniques sont constamment mises au

point, Renseignez-vous aupr_s des services d'appoint

de votre r_gion ou de votre fournisseur d'dlectricit_ pour recevoir l'information la plus rdcente sur la conservation et ]a cong_tation des aliments.

Conseils pour la r_frig_ration

Pour conserver au r_frigdrateur de la viande, du poisson et de la volaille non congelds :

" Enlevez toujours l'emballage d'origine. " Enve!oppez l'aliment darts du papier d'aluminium,

du papier cird ou une pellicule de plastique, puis mettez-le imm_diatement au rdfrigdrateur..

Pour conserver le fromage, enveloppez-le bien darts du papier cird ou du papier d'aiuminium, ou mettez-le dans un sac de plastique.

• Enveloppez le homage de fa_on _ chasser le plus d'air possible afin de prdvenir la moisissure.

• Vous pouvez conserver le fromage prd-emballd dans son emballage d'origine.

Pour conserver lea ldgumes, placez-les dans les bacs _tldgumes_ils ont dtd spdcialement con_us pour prdserver l'humiditd et Ia fratcheur naturelles des ldgumes,

• Couvrez les ldgumes d'un essuie-tout humide pout' qu'ils demeurent croquants.

° Les ldgumes prd-emballds se conservent mieux darts

leur emballage d'origine.

Conseils pour |a congc_lation

• Ne congelez que des aliments de premibre qualitd.

La congdlation petmet de consetver la qualitd et la saveur, mais eUe ne les amdtiore pas.

• Congelez rapidement les fruits et les ldgumes aprb.s leur cueillette. Plus ils sont congelds rapidement, plus leur qualitd est dlevde, sans compter que vous n'aurez pas _ faire un deuxibme trL

• Utilisez des produits d'emballage con_sus

spdcialement pour la congdlation.

Pour conserver la crbme glacde--La cr_me glacde de qualitd, riche en crbme, exige habituellement une

tempdrature plus basse que les cr_mes glacdes Idgbres qui renferment moins de crbme.

o Seule l'exp_rience vous permettra de conna_tie avec

pI_cision le rdgtage de temperature et l'emplacement approprids dans le compartiment cong_tateur pour conserver la cr_me glacde _lla tempdrature de service

d_sirdeo

• I_atemp_ratme est Idg_rement plus basse/i l'arri_re du compartiment cong_lateur qu'h i'avant.

Pour congeler de la viande, du poisson et de la volaille, emballez-les dans du papier d'aluminium

pour la congdlation (ou tout autre mat_riau

d'emballage r_sistant) de faFon que le papier _pouse

soigneusement la forme de l'atiment afin de chasser

le plus d'air possible. Repliez et scellez les extrdmit_s de l'emballage pour obtenir un joint herm&ique

et durable_

Ne recongelez pas de la viande qui a compl_tement d_gel_ Quelle soit crue ou cuite, la viande ne peut &re congelde qu'une seule fois_

La car ouche du filtre eau

La cartouche du filtre _ eau se trouve _ la pattie sup&ieure du c6td droit du compartiment rdfrig&ateur; juste au- dessous des commandes de temp&ature,

La ca*touche du filtre _ eau devrait &re remplacde tousles six mois, ou plus t6t si il y a une diminution de l'_coulement de l'eau vers le distributeur d'eau ou la machine _ gla_ons.

Installation de la cartouche du filtre _ eau

I, S'iI s'agit d'une cartouche de remplacement, enlevez

d'abord l'ancienne en la tournant tentement vers la gauche_ Ne tirez pas sur la cartouche, Un peu

d'eau peut s'dcouler,

2. Enlevez et jetez Ie capuchon en plastique de la

nouvelle cartouche.

3. Remplissez la nouvelle ca*touche avec de l'eau du

mbinet°

4. Collez l'&iquette indiquant te mois et l'annde de

remplacement sur la cartouche afln de vous rappeler

de la remplacer dans six mois.

5, Insdrez le dessus de ta ca'touche _ l'int&ieur du

porte-carmuche. Ne I'enfoncez pas darts le pot te-cartouche.

6. Tournez la cartouche Ientement vers Ia droite

jusqu'au point oft la ca'touche s'arr&e, NE SERREZ PAS TROP FORT. Lorsque vous Ia tournez, elle se l_vera en position automatiquement.

7. Fakes couler l'eau du distributeur pendant t minute

(environ 2 litres) afin de ddgager te syst_me et

emp_cher le bredouillemento

Remarque : Une ca,touche de remplacement qui vient d'&re install_e peut faire jailer l'eau du distributem:

Capuchon

en_que

Jetez le capuchon en plastique,

REMPLACEZLEFILTRELE:

[ (mois-ann6e) ]

remplacez tous les6 mois

cartouche

P°rteoche

lns6rez }e dessus de la cartouche danste porte-

cartouche et tournez-la lentement versla droite.

Bouchon de d_rivation du filtre

II faut utiliser le bouchon de ddrivation du fiJtre lorsqu'une cartouche de remplacement n'est pas

disponible. Le distributeur et la machine _ glagons ne peuvent pas fonctionner sans le filtre ou sans le

bouchon de d&ivation du filtre.

Filtres de remplacement :

Pour commander des cartouches suppl_mentaires,

appelez le 1-800-366-7278_

WR97X10006--Chlore, got_t et odeur--Plomb et parasites r&istant au chlore Prix sugg&d pour la vente

au d&aiI $29.99

Bouchon de d_rivation tt_l

du filtre _

CUaye es et bacs de range ent

D6placement des claye_es et: des

pan_ers clu cong61ateur

Les tablettes de verre et les clayettes mdtalliques sont r_glables. Vous pouvez ainsi les d_placer en fonction

des besoins de votre famille_

POUR LES

ENLEVER :

iI, ovozlrI_[]

Relevez l'avant de la I_1/ IIii %Soulevez clayette, puis soulevez-ta et _vez

ddgagez-la des cr_maill,_res

situ_es sur la paroi arriere_

POUR LES REMETTRE EN PLACE :

Choisissez la hauteur ddsirde. En soulevant

l_g_rement I'avant de la clayette, insdrez tes

crochets supMeurs darts les crdmaill_res situ_es sur

la pami ari_re de l'appareil.

Abaissez ensuite l'avant de la clayette jusqu'k ce

qu'elle bloque en place. Le paniers mdtalliques

coulissants du congdlateur peuvent _tr_ ddplacds de Ia m_me faFon.

[] Ins_rez le

crochet sup_rieur

[] Abaissez

pour btoquer

Balconnets clans la porte du r_frig_rateur

Ces balconnets r_glables s'enlhvent facilement pour que vous puissiez les apporter k votre aire de travail.

Relevez ravant du

POUR LES ENLEVER : ,_2._%. i[_.4x,i[m

balconnet et tirez-le jusqu'k "\_"k i_ ce qu'il soit compl_tement /_ _\] | T

,, , . N_\l # ! fl_=_:

degage des supports i_ _.l._._.J.._ moulds darts la porte°

POUR LES REMETTRE EN PLACE : Choisissez la hauteur d_sir_e. Insta!lez le balconnet sur

les supports moul_s dans la porte, puis faites-le glisser jusqu'_t ce qu'il bloque en place.

LES S_PARATEURS (sur certains modules)

emp_chent les petits articles _ang_s dans le balconnet de porte de tomber, glisser ou se

renverse_. Saisissez le s@arateur k ravant entre

l'index et le majeur, puis

d_placez-le _ volontd, selon vos besoins.

POUR ENLEVER LES BALCONNETS FIXES :

Videz d'abord le balconnet. Ensuite, saisissez le

balconnet _ chacune de ses extr_mite:s, et poussez

la partie infMeure du

balconnet tout en le soulevant, puis drez-le fila pattie supdneu_e.

it---

S_parateur

Suppore _ boueeiile de v_n _movible

Le support k bouteiUe de vin, s'installe sur ffimporte quelle clayette, et vous permet de

ranger une boutei!Ie couch6e.

Pour le d_placer, tirez-le vers vous. Placer la l_vre du

support sur l'un des rebords de la clayette, puis poussez-Ie jusqu'au fond de l'appa_iL

Ciaye es et bats de rangement

Bac fra_cheur herm_tique

Ce bac est conqu pour prdserver la fraJcheut

des aliments non emballds en retenant l'humiditd naturelle des aliments

tels que :

• Artichauts o Asperges

• Betteraves

dqueutdes

o Bleuets ° Carottes o Ldgumes verts

° Cdleri • Mais • Rhubarbe

• Cerises • Persil • Tomates

° l_pinards • Petits pots mutes

o Groseilles " Prunes ° Laitue ° Radis

Emb£1ez tes aliments qui ddgagent une forte odeur.

Bac _tviande _ temperature r_glable

Le bac _ viande fi temp&atme rdgtable est dotd d'un conduit qui permet fil'air ffoid provenant du compartiment congdlateur de circuler autour du bac.

Le ddbit de l'air ptovenant du compartiment congdlateur est rdgld au moyen d'une commande rdglable.

Abaissez compl_tement le

R6gIage

reglage le ptus fioid pour Ia levier de la commande au ._

conservation de la viande fralche. Si vous laissez le

levier _icette position

R6glage

le plus

froid

pendant une pdriode prolong&, iI peut se former

du givre _ l'intdrieur du bac. Relevez compl_tement le levier pour ramener l'air du bac

__la tempdrature norma/e du rdfiigdrateur et bdndficier ainsi d'un espace de Iangement suppldmentaire pout'

les ldgumes, Le conduit d'air ffoid est aloes fermd. Vous pouvez choisir divers rdglages entre ces extr{mes.

Bac _ charcuterie

Le bac _ charcuterie peut &re ddplacd _!l'int&ieur du rdfiig&ateuz: Ce bac herm&ique pr&ente un degrd d'humiditd dlevd pour la conservation des

viandes Eoides, du fromage, des hors-d'oeuvre,

des tartinades et des collations.

Bacs & humidit_ contr61_e (sur certains modules)

Ces bacs sont dot&

d'une commande

rdglable vous

permettant de contr61er le ddbit de

l'air froid qui entre dans les bacs,

Poussez la commande compl_tement vers HIGH (dlev_) pour ptoduire dans le bac un

degrd d'humiditd plus dlev4 recommandd pour la conservation de la plupart des tdgumes.

Poussez la commande compl_tement vers LOW

(abaiss6) pour produire dans le bac un degr_ d'hurniditd moins dlev4 recommandd pour la conservation de la plupart des fiuitso

Enl_vement des bacs de rangement

Les bacs se bloquent avant de sortir compl&ement du

rdfrig&ateur afin d'emp&her que leur contenu Mese

renverse sur le so!. Les bacs peuvent &re facilement

enlev& en les soulevant ldg_rement par les c6t&

tout en les tirant au-del_ de leurs _,but&s,.

Sur certains mo&les, il peut &re ndcessaire d'enlever

les balconnets dans la porte

Lorsque vous remettezles

bats en place, assurez-vous qu'itssont bienins_r6sdans

la glissi_re du cbt_ droit,

du rdffigdrateur avant d'enlever les bacs.

Si la porte vous emp&he d'enlever les bacs, il faut avancer le rdfrig&ateur jusqu'fi ce que la porte soit

suffisamment ouverte pour que vous puissiez les

enlever. Dans certains ca.s, !orsque vous avancez le rdfrigdrateur, il faut le tirer vers ta gauche tout en le

tirant vers vous.

Le centre de rafra chissements

TEeCentre de rafraichissements comprend

une machine h gla_ons automatique, un distributeur d'eau et de gla_ons et un

compartiment sp&ial dont la prate se t_ansforme en plan de travai! lotsqu'elle

est Ot.lVerte_

I1 vous permet d'accdder facitement aux produits usage frdquent rang& dans la porte du rdfrig&ateur

sans avoir _iouviir celle-ci. La lampe sup&ieure du

compartiment rdffig&ateut s'atlumera lorsque la porte du compartiment _irafraichissements est ouverte. (Remarque : Assurez-vous de refermer la porte apr_s usages)

Bien qu'it soit solide et rdsiste aux taches et aux &aflures, le plan de travail ne doit pas &re utilisd comme planche _tddcoupei_ Les ustensiles aiguis& peuvent l'endommager.

La conception spdciale de la porte vous permet de

l'incliner et de la soulever afin de nettoyer la pattie

inf_rieure du cadres,

De Fair fi'oid en provenance du congdlatem maintient dans le compartiment k rafralchissements la temp&ature n&essaire pour' la

conservation des aliments.

Un ba]connet avec porte retevable _il'int&ieur du rdffig&ateur limite

la quantitd d'air froid qui s'&happe

!orsque vous ouvrez la porte du Centre de rafralchissementso Relevez la porte du balconnet pour accdder aux

aliments de l'int&ieur,

Pour retirer le balconnet du Centre de rafiaichissements, enlevez d'abord la porte relevable

en ins&ant vos mains dans les encoches lat&ales.

Ensuite, soutevez et titez le balconnet afin de I'enlever.

Remarque : Soyez prudent lots de l'ouverture de la porte et du nettoyage de son cadre en presence de

jeunes enfants.

Parde inf_rieure

du cadre

Machine gUa ons automatique

Un r_frigfirateur nouvellement install_ peut prendre jusqu'_ 24 heures avant de commencer 6 fabriquer des gla_ons.

Fonctionnernent de la machine 6 gSa_.ons

La machine/t gla$ons produit 8 gla$ons par cycle-- soit environ 120 glaqons en 24 heures--selon la

tempdrature du compartiment cong_lateur, la temp&ature de la piece, la frdquence d'ouverture de la porte et autres conditions d'utilisation.

Si vous utilisez votre r_frig&ateur avant que la conduite d'eau ait dtd raccord&, assurez-vous que le

bras rdgulateur de la machine _ gla_ons est maintenu en position STOP (ARR_T relevd). I..orsque la

conduite est raccord& ?_la machine _tglaqons, abaissez le bras r_gutateur h la position ON (MARCHE abaiss_).

u_al:eur en gulateur en

position STOP position ON

(ARRET--relev_) (MARCHE--aba[ss_)

La machine h gla_ons se templit d'eau lorsqu'elle atteint

le point de cong_Eationo Remarque : Lorsque le

r_frig_rateur est nouvellement install_, attendez environ

24 heures afin que le compartiment congdlateur soit sufflsamment froid pour la fabrication des gla_ons.

Jetez les premiers lots de gla_ons (16 ou 24 gla_ons).

Cela permettra d'_liminer les impuret_s r_siduelles de la conduite d'eau. Fakes la m_me chose apr_s les vacances ou lorsque vous ne consommez pas de gla_ons pendant une p_riode prolong&.

Relevez le bras rfigulateur & la position STOP (ARRET_relev_) Iorsque :

o IJalimentation en eau de la maison dolt &re coup&

pendant plusieu_s heures.

° Vous enlevez le bac 5 glaqons pendant un certain

temps.

• Vous partez en vacances. (Fetmez dgalement le

robinet d'arr& de la canalisation d'eau qui alimente le rdfrigdrateur.)

" La commande du congdlateur est r_gl& sur OFF

(&eint)o

S'il s'_git de votre premiere machine

gla_ons...

Vous entendrez des bruits qui peuvent vous sembler

inhabituels. Ce sont des bruits normaux produits par la

fabrication des glaqons. I1n'y a pas lieu de s'inqui&er.

Si vous ne consommez p_s souvent

de gla_ons...

Les ,wiettx_, glaFons deviendront opaques et auront un gofit fade. Videz rdguli_rement le bach glaqons et

lavez-le h l'eau tilde. Laissez refroidir le bac avant de le remettre en place, sinon les gla_ons risquent de coller

aux autres pi&es de ta machine _tgla_ons.

Pour vous assurer que le bac h gta_ons est bien rempli, _galisez les gla_ons de temps/l autre.

Lorsqu'ils tombent dans le bac, les gla_ons peuvent s'empiler _tproximit_ de la machine _lglaqons et relever

le bras r_gulateur _ ta position STOP (ARR.gT_ relevd) avant que le bac soit plein. Lorsque vous

_galisez rdguli_rement les glaqons, la machine _ glaqons est en mesure de remplir le bac.

La machine produit des gla_ons pat groupes de 8. I1est normal que plusieurs glaqons soient co!l& ensemble.

Distributeur d'eau et de gla ons

Pour utiliser le distributeur

Appuyez le bord du verre

doucement contre la commande de distribution.

Sdlectionnez CUBED ICE (gla_ons), CRUSHED ICE

[glace concassde (sur certains mo&les)] ou WATER (eau).

Le bac de ttop-plein n'est pas muni d'un syst_me d'&oulement. Bacde

Le bac de ttop-plein et sa grille trop-ploin doivent &re nettoy_s rdguli_remento

S'il n'y a pas d'eau distribu& lorsque le rdffig&ateur est initialement installS, il y a peut-_tre de l'air dans la

conduite d'eau. Appuyez sus'ta commande de distribution pendant deux minutes all minimum pour exputser l'air de la conduite d'eau et remplir le rdset_goir d'eau. A_fin

d'dliminet les &entue!les impmetds provenant de la conduite d'eau, jetez tes six premiers ver:es d'eau.

Un commutateur dleccdque (sur certains mo&les) a!lume ou dteint la veilleuse dans le distributeuz: La lumi_re

s'allume dgaJement toisqu'on apptfie su:' la comman& de distribudon. Lorsque l'ampoule de la veilIeuse est grill&,

remplacez-ta par une ampoule de 7 watts maximum.

ATTENTION : Ne mettez jamais les doigts ou

d'autres objets dans I'ouverture du distributeur.

Bac fi gla_ons

RETRAIT DU BAC : Soulevez le coin gauche pour ddgager le

bac de la clayette. Tirez droit

vers vous en soutenant le bacb.

l'avant et _ l'arri_re.

REMISE EN PLACE : Glissez le bac jusqu'_ ce que Ia languette

du bac s'engage dans la fente de la clayette. Si le bac ne va pas jusqu'au fond, retirez-le et donnez un quart de tour au

m&anisme d'entrainement. Glissez-le de nouveau en place

jusqu'_ ce que la Ianguette du bac s'engage dans la fente de la clayette.

M_canisme d'entra_nement

Renseignements importants concernant votre distributeur

o Ajoutez les gta;ons avant de remplir le verre de liquide. ° N'ajoutez pas dans le bac _iglavons des gla;ons non

fabriquds par' votre machine _ glaFons. Ils risquent d'etre di_ciles fi concassez ou _idistribuer.

° Evitez de trop remplir les verres de glaFons et

d'utiliser des verres &roits ou tr_s hauts. Le conduit peut se bloquer et le volet peut geter et coincer. S'il y

a des gla;ons qui bloquent le conduit, faites-les passer au moyen d'une cuill_re en bois.

°Ne placez pas de boissons ou d'aliments dans le bac

glagons pour les rafratchir. Les bottes, bouteilles et

paquets alimentaires peuvent coincer la machine

glaFons ou la vis sans fin.

• M_me si vous avez sdlectionnd CUBED ICE (gla;ons), i! est possible que de Ia glace concassde tombe dans

votre verreo Cela se produit de temps _iautre lorsque plusieurs gla;ons sont acheminds vet's le broyeur.

° Apr_s distribution de la glace concassde, de l'eau peut

s'dcouler du conduit.

° Un amas de givre se forme parf0is sur le volet du

conduit 5 gla¢onso Ceci est normal, et se produit gdn&alement apr{s des distributions rdpdtdes de glace

concassde. Le givre s'dvaporera apr_s quelque temps_

o I2eau venant du distributeur n'est pas glacdeo Si vous

d&irez de l'eau plus froide, ajoutez de la glace concassde ou des gta_ons dans votre verre avant de le remplir d'eau.

Accessoire filtre fi eau

(facultatif, moyennant suppl_ment)

La qualitd de vos glagons ddpend de la qualitd de I'eam C'est pourquoi il est conseilld de

purifier votre eau au moyen d'un f'dtre. Le filt:e ft.eau est un accessoire que vous

pouvez vous procurer, moyennant suppldment, auprhs de votre Centre de service Sears. II s'installe en quetques minutes

settlement au raccord de la canalisation d'eau.

Ensemble d'alimentation en eau

(facultatif, rnoyennant supplement)

Vous pouvez vous procurer aupr_s de votre magasin ou

Centre de service Sears un ensemble d'alimentation en

eau comprenant un twau de cuivre, un robinet d'arr{t, des :accords et des directives pout' raccorder la machine

gla_ons _ votre canalisation d'eau froide°

Entretien et ne oyage

Ext6rieur

Porte du compartiment R rafralchissements-- ext&ieur, II esr important de n'utiliser qu'un nertoyant

vittes sans ammoniaque ou un chiffon humide pout'

netroyer le verre et sa garniture. I_.vitez d'utiliset de la cite sur la porte du Centre de raffa/chissements

Le bac de trop-plein du

Appwez ici pour

distributeur, situd sous la eniever la grille, grille, devrait _tre soigneusement essuyd. Vous

pouvez dliminer les ddp6ts calcaires hiss& par les taches d'eau en trempant le bac

dans du vinaigre non dilu_. Laissez tremper jusqu21 ce que les ddp6rs disparaissent ou soient suffisamment _amollis pout' _tte dlimin_s par rin_age.

t_.vitezd'appliquer de la cite sur la grille et la garniture d&otative du bac de rrop-plein.

La commande de distribution peut &re nettoyde avec une solution d'eau chaude et de bicarbonate de

soude--environ une cuill_re _ soupe (15 ml) de bicarbonate de soude par pinte (1 L) d'eau. Rincez

fond avec de l'eau, puis essuyezo

Protdgez le fin.i de l'appareil. ]_acatrosserie du idfiig&atetu' eat tecouverte d'une peinmre de haute qualitd

cuite au four: Si vous i'entretenez de ]a iCaqonappropride, le fini ne rouillera pas et gardera son aspect neuf

pendant des ann&s. Appliquez tree couche de tire pour dlecttomdnagers lorsque vous recevez votre rdfiigdrateur

et, par la suite, au morns deux lois pat' annde.

Int6rieur

Nettoyez les compartiments rdfrig_rateur et cong_lateur au moins une fols par an_ade. Avant

de le nettoyer, ddbranchez le rdfrigdrateuro S'il est trop difficile de te faire, essorez bien votte linge ou votre

dponge pour enlever !'exchs d'eau lotsque vous nettoyez autour des interrupreurs, des lampes ou des commandes.

Urilisez une solution d'eau ti{de et de bicarbonate de soude--environ une cuill_re _ soupe (!5 ml) de

bicarbonate par pinte (1 L) d'eau--afin de nettoyer tout en neutralisant les odeurs. Rincez bien et s&hez

avec un linge. Les aimants de porte peuvent 4tre

nettoydes de la m4me manikin.

Suggestion : Gardez Ia porte du congdlateur _idemi-

ouverre afin d'_viter que de la glace ou de l'eau sort dispens& au cours du nettoyage.

Les poigndes de porte douces se nettoient facilement lotsqu'elles sonr cir&s t_guli_remento Utilisez sur les poigndes une cire de mdnage, comme celte de marque Pledge ou Jubilee. La saletd s'enlhve alors facilement _! l'aide de d_tergent pour la vaisselle et d'eau, ou d'un produit nettoyant tous usages non abrasifl

Les longues poign&s de porte et leur garniture (sut les mo&les avec ensemble de moulures).

Nettoyez-les au moyen d'un linge humect4 d'eau savonneuseo S&hez avec un linge doux.

Gardez le fini propre. Essuyez-le avec un linge propre ldghrement humectd de cite pour dlecttomdnagers ou de

d&ergent doux pout' la vaisselle. Essuyez et polissez avec

un linge doux et propre. N'essuyez pas le r_frigdrateur avec un linge sale ou une serviette humide cat' ifs

laisseront un rdsidu qui peut endommager la peinmm

N'utilisez pas de tampons h r&uret, de produits

nettoyants en poudre, de javellisants ou de produits nettoyants contenant un javellisant, car ces ptoduits

peuvent dg_afgner lapeinmre ou la rendmmorns r&istante.

Porte du compartiment/t

rafralchissements_ intdrieur.

Essuyez imm_diatement les Aimants des portes aliments ou liquides renvetsds.

Utilisez 15 ml (une cuillhre _tsoupe) de bicarbonate de soude dilu& dans une pinte (1 L) d'eau pout' nettoyer l'int4rieur de la porte, le bac du compartiment rafralchissements et la porte d'ac&s int&ieure. Rincez

et essuyez.

l_vitez de laver les clayettes et le couverde des bacs ldgumes de verre dams de l'eau tr'_s chaude lorsque ces

pi&es sont froides, car elles risquent de se cusser en raison de la diffdrence extr4me de temp&ature_

Manipulez les clayettes de verm avec prudence. Si vous cognez Ie verte trempd, iI pourra se briser

Pour emp&her l'apparition d'odeurs, laissez une boite ouverte de bicarbonate de soude darts le fond du

rdfrig&ateui, sur la dayette du haut. Remplacez la boke tous lea trois mois. Pour enrayer Ies odeurs de renfermd, placez dgalement une boke ouverte de bicarbonate dans le congdtateuro

Ne lavez aucune piece de plastique de votre

r4frigOrateur dans le tave-vaisselfe automatique.

Sous le r_frig_rateur

Lorsque vous partez en vacances

Pour un fbnctionnement plus efficace, il faut garder le

dessous du rdfrig&ateu_ propre_ Enlevez la grilfe

infdrieure et, _ l'aide d'un balai ou d'un aspi_ateur, enlevez la poussi_ie

immddiatement accessible

Nettoyez les serpentins

du condenseur au moins une lois par annie

suz Ies serpentins du condenseur.

POUR ENLEVER LA GRILLE INFI_RIEURE,ouvrez les

deux portes, saisissez la grille par' le bas, puis tirez-Ia.

POUR REMETTRE LA

GRILLE INFI_RIEURE EN

PLACE, placez lesagiafes _i

l'arri_re de la grille vis-a-vis des ouvertures situdes h la

base du r_frig&ateur, puis poussez sm la grille jusqu'fi ce qu'elle soit bien en place.

Lorsque vous vous absentez pendant ,me pdriode prolongde, ddbranchez le rdffigdrateur, rdglez la commande de tempdrature sur OFF (dteint) et nettoyez I'intdrieur avec une solution d'eau et de

bicarbonate de soude, _ raison d'une cuill_re _ soupe (15 ml) de bicarbonate par'pinte (t L) d'eau. Essuyezo

Pour emp&her l'apparition d'odeurs, laissez une boke

ouverte de bicarbonate de soude dans le rdffig&ateur.

Laissez les portes ouvertes, Placez le bras r_gulateur de la machine _ glaqons fi la position STOP (ARR_T-- relevd), puis fermez l'alimentation en eau du rdfrigdrateur.

Si la temp&ature risque de descendre sous le point de congdlation, demandez _tun rdparateur de vidanger la

conduite d'eau afin d'dviter les ddg_ts s&ieux causds par les inondations_.

Lmsque vous rentrez de vacances sdlectionnez WATER (eau) et appuyez sur la commande de distribution pendant deux minutes minimum afin de vidanger l'eau qui est rest& darts la conduite d'eau.

Derriere ie r_frig,_rateur

Lorsque vous ddplacez le rdfiigdrateur, prenez soin de ne pas endommager le rev&ement de sol, surtout les

rev4tements coussinds et ceux dont la surface est

gaufrde. Tirez le rdfiig&ateur en ligne droite et, lorsque vous le remettez en place, poussez-le vers lemur en ligne droiteo Les ddplacements latdraux du rdffig&ateur

pourraient endommager le rev{tement de sol ou le rdfiigdratem:

I_.orsque vous remettez le rdffig&ateur en place, assurez-vous de ne pas le faire router smle cordon d'alimentation ou la conduite d'eau qui aJimente la machine h glaqons.

Lorsque vous d4m4nagez

Ddbranchez te cmdon d'alimentation, retirez tous les aliments du rdffigdrateur, puis nettoyez et sdchez

l'intdrieur.

IHHOBILISEZTOUTES LES PI!_CES AHOVIBLES,

comme les dayettes et les bacs, _ t'aide de mban gommd pour' dviter de tes endommager.

Assurez-vous que le rdfrigdrateur demeure debout

pendant son d_mdnagement et dans Ie camion. I1 dolt &re bien immobillsd dans le camion afin

d'dviter qu'il se ddplace, Protdgez la carrossefie du

rdfrigdIateur "il'aide d'une couvermre,

Entretien et nettoyage

Remplacement des ampoules

D_branchez le r_frig_rateur avant de remplacer une ampoule.

Avant de remplacer une ampoule grill_e, ddbranchez le rdfrig_rareur ou coupez le cou:ant en d&lenchant le

disjoncteur ou en enlevant le fusible afin d'dviter tout contact avec le filament sous tension de l'ampotzIeo

(Une ampoule grill_e petit se casser !orsque vous ta remplacez°) Remarque : Lorsque vous r_glez la

commande sur OFF (&eint), vous ne coupez pas le courant qui alimente le circuit de la lampe_

Compartiment r_frig_rateurmlampe sup_rieure

l.Afin de pouvoir aligner tes boutons de rdglage

correctement et faciliter Ieur rdinstallation, notez bien la position de chaque bouton, rdglez-les

compl_tement _ gauche, et enlevez-Ies,

Tige

Compartiment r_frig_rateur_lampe

inf_rieure (sur certains modules) Cette lampe est situ_e derriere le bac sup_rieur ou tout

juste au-dessus du bac sup_rieur (selon votre module).

I. D_branchez le r_frig&ateur

2. Si la lampe se trouve derriere le bac sup&ieut, il

vous faudza d'abord enlever le bac et la clayette qui se trouve tout juste au-dessus. Pour enlever te bac,

consultez les directives donndes pour l'enl_vement des bacs de :angement fi la section <<EnI_vementdes bacs de rangement>,.

Videz la clayette avant de l'enlever. Relevez ensuite

l'avant de la clayette, puis soulevez-la pour la ddgager

des crdmaill_reso

3. Saisissez le bas du prot_ge-

lumi_re, puis tirez-le vers le haut et l'avanto

Apr_s avoir remptacd l'ampoule par une autre de

m_me format, remettez en place le prot{ge-iumi_re. Si vous ne pouvez trouver l'ampoule appropride,

adressez-vous _ votte marchand.

2. Pour enlever le prot_ge_lumi_ie, tirez-le droit vers

VOUS_

Apr_s avoir remplacd l'ampoule par une autre de la

m_me puissance ou de puissance infdrieure, remettez en place le prot_ge-lumi_reo Remettez en place les

boutons de rdglage, rdglez-les fi la m_me position qu'auparavant, et rebranchez le rdfrig&ateur.

5. Si la lampe se trouvait derriere le bac sup&ieu:, iI

faudra remettre en place le bac et Ia clayette. Pour remettre la clayette en place, relevez ldg_rement

t'avant de la clayette, puis ins_rez les crochets sup&ieurs dans les grandes fentes les plus basses des

cr_maill_reso Abaissez ensuite l'avant de la clayette jusqu'fi ce qu'elle soit de niveau_

6. Rebranchez le z_frig&ateur. Compartiment cong_lateur

I. Enlevez la clayette qui

se trouve juste au-dessous

de l'&ran d'_clairage_ (I1 est plus facile d'enlever ta

clayette lorsqu'elle est video)

2. Tirez I'dcran d'&lairage de plastique vers vous.

(Courbez-le ldg_rement pour ddgager les languettes des rainures_)

3. Apr_s avoir remplacd l'ampoule par une autre de

m_me format, remettez l'dcran d'&lairage et la

clayette en place.

Avant d'appeler un r parateur

Bruits normaux de fonctionnement

Les bruits suivants sont normaux et ne signifient pas que votre appareit a besoin de r_paration,

Le nouveau compresseuz hautement efficace fbnctionne plus rapidement et produit un bourdonnement ou un bruit de pulsation plus audible.

I_a minuterie de ddgivrage et la commande du rdfrigdrateur font entendre des ,,ddclics, pendant le fonctionnement.

Le ventitateur fair circuler rair _ l'int_rieur du cong_lateur afin

de maintenir une temperature uniforme. __

De ' ' .....

s gouttes d eau tombent sur 1element de degtvrage, prodmsant des

crepitements, des sifflements ou des craquements pendant le cycle de degivrage..... "_

Le fiigorig_ne qui circule dans les serpentins de refroidissement du

cong_lateur produit un bruit de bouillonnement ou de gargouillement. ---............__.

Les serpentins de refroidissement font entendre des bruits de ctaquement, en raison de rexpansion et de la contraction du mdtal

pendant le d_givzage et la p_riode de r_frigdration qui suit le ddgivrage. Eeau qui fond dans l'dvapotateur s'_goutte dans le plateau de d6givrage

pendant le cycle de d_givtage.

Machine _ glagons

Lorsque la machine _ gla_ons se remplit d'eau, l'_lectrovanne de la machine glaFons fait entendre un bourdonnemento Si le bras rdgulateu_ est place _ila

position ON (MARCHE--abaissd), le bourdonnement se fait entendre m_me si la machine n'est pas encore raccordde _ la conduite d'eau. Si vous laissez le bras

t_gulateur _ila position ON (MARCHE--abaiss_) avant que la conduite d'eau n'ait dt_ raccord6e, vous risquez d'endommager la machine _ gla_ons, C'est pourquoi il

faut placer le bras r_gulateur _tla position STOP (ARRgT relevd) pour faire cesser ce bourdonnement.

Les glagons font du bruit en tombant dans le bac, tout comme reau qui circule dans les tuyaux lorsque la machine _ gla_ons se remplito

Avant d'appeler un r parateur

Economisez du temps et de I'argent, Consultez ce guide de d_pannage.Vous y trouverez les causes de probl_mes de fonctionnement mineurs que vous pouvez CO/Tiger vous-m6meo

Probl_me Cause possible

Le r_frig4rateur o Cycle de ddgivrage en cours torsque le ventilateur et le moteur du compresseur ne no fonctionne pas fonctionnent pas pendant environ 30 minutes°

° Commande de temp&atum rdgt_e sur OFF (dteint),,

• Si Ia lampe intdrieure ne s'allume pas, il est possible que re tdfiig&ateur ne soit pas branch& ° Si le cordon d'alimentation est bien branchd et que le rdfrig&ateur ne fonctionne pas,

branchez une lampe ou un petit appareil m4nager dans la m_me prise de courant pour v&ifier sile disjoncteur s'est ddclench4 ou si le fusible est grill&

ke compresseur . Les rdfiig&ateurs modernes, plus gros et poss_dant un cong_lateur plus grand, fonctionne pendant fonctionnent pendant plus long_emps.

de Iongues p_riodes ° Situation notmale lorsque vous venez de recevoir votre rdfiig_rateur. I1 faut

gdn&alement 24 heures pour qu'il se _efioidisse compl&emento

° Grande quantM d'aliments plac& dans le r4frig&ateur ou le congdlateur.

• Temps chaud_ouverture frdquente des portes.

• Porte laiss_e ouverte ou real ferm& parce que le rdfrig&ateur n'est pas de niveau.

• Commandes de temperature rdgldes _ une temp&atme trop basse°

• I1 faut nettoyer le condenseur,

Le moteur se met en ° Situation normale_ La commande de tempfiratme fair d_marrer et arr&e le moteuro marche et s'arr_te pour' maintenir une temp&ature uniformeo

fr4quemment

Vibration ou cliquetis . Si le rdfrig&ateur vibre, il est probable qu'il ne repose pas solidement sur le sol Soit

tes vis de rdglage des roulettes avant ont besoin d'&re r_gl&s, soit le plancher est indgal ou pat assez solide°

- Si des r&ipients vibrent sur les clayettes, ddplacezdes. II est normal de constater une

16g_re vibration°

• La conduite d'eau de la machine _ glagons peut vibrer; 41oignez le rdfiig&ateur de !/2 po (13 ram) du mur:

Air chaud _ la pattie * Circulation d'air normale pour refroidir le moteuc. Lots du processus de rdfrig&ation,

inf@ieure du il est normal que de l'air chaud soit expulsdsousle rdfrig&ateur. Certains types de

r_frig_rateur de rev&ements de sol peuvent se ddcolorer sous I'acdon de ces temp&atures normales et

sdcuritaires de fonctionnement. Pout' dviter cette d&oloradon, consultez votre fournisseur de rev&ements de sol.

Aliments dess_ch_s ° Aliments non couverts, real enve!oppds ou non emba!Ids de fagon herm&iqueo Temperature trop • La commande de temp&ature n'est pas rdglde sur une temp&ature assez basse.

61ev6e dans le • Temps chaud-ouverture frdquente des portes.

r4frig4rateur ou le

cong41ateur - Porte laissde ouverte pendant une p_riode prolong&,

" Un paquet peut emp&her la porte de re refiner, la porte peut &re surchargde, ou les aimants

n'ent_ent pat en contact avec les portes,. II peut &re ndcessaire de nettoyer les aimants.

Probl_me Cause possible

Givre ou cristaux de glace sur les aliments

* La porte peut avoir _t_ laissde ouverte ou un paquet l'emp_che de se fermer_ o Ouverture trop frdquente ou trop prolongde des portes.

congel_s

o II est normal qu'il y air du givre _ l'intdrieur des emballageso

Formation lente des gla_ons

Les gla_ons ont une odeur/un goOt

La machine _ gla(;ons ne fonctionne pas

Petits gla_ons ou

gla_ons creux

* La porte a peut-_tre dt_ laissde entrouverte. * R6glez la commande de tempdratuze du compartiment congdlateur sur une tempdrature

plus basseo

* Jetez les vieux gla_ons. Videz le bac fi gla_ons tousles tools.

o II faut laver Ie bac _ gla_onso o Les emballages non herm_tiques dans le r_frigdrateur ou le congdlateur peuvent

transmettre une odeur ou un gofit aux glaFons. * I1 faut nettoyer l'intdrieur du rdfrigdrateur. * Bras rdgulateur de la machine _ gla_ons rdgld _ la po_P (ARRl_,T_relevd).

o Ealimentation en eau est fermde, la conduite d'eau n'a pas dtd raccordde ou la conduite

est obstrude.

o La tempdrature dans le congdtateur n'est pas assez basse. ° I! arrive parfois que des gla_ons collent sur le cbt6 du moule _ glaFons et bloquent le

bras r_gulateur _ la position STOP (ARRt_T_relevd)o Enlevez cette glace pour remettre

la machine _igla_ons en marche.

o Eamoncellement de glaFons dans le bac peut provoquer l'atr_t pr_matur6 de la

machine _igla_onso R_g|ez le bras rdgulateur de la machine _t gla_ons _ la position

STOP (ARRt_T_relev_) puis _galisez les gla_ons _ la main darls le bac.

* En prenant des gla_ons dans le bac, vous avez peut-_tre plac6 par inadvettance le bras

rdgulateur _ la position STOP (ARR_T--relevt).

" Gla_ons trop petits_le robinet d'arr_t du tuyau qui relie Ie r_frig&_ateur _tla conduite

d'eau principale est peut-&re bouchd.

o Le filtre _ eau est peut-_tre bouch6o Rernptacez la cartouche du filtte ou enlevez le

fittre et installez le bouchon.

I'int_rieur Le distributeur

de gla_ons ne

fonctionne pas

Des blocs de

gla(;ons se forment dans le bac g gla_;ons

Le distributeur d'eau ne fonctionne pas

* Enlevez le bac _iglaFons. Si des gla_ons sont co!l_s au bras r_gulateur; enlevez-les, o La machine _ glaFons n'est pas branchde ou l'alimentation en eau est coupde. * S'il y a des blocs de glaFons darts le bac, brisez-les le plus possible avec vos doigts et

jetez les blocs de gla_ons qui restent,

" Si vous ne consommez pas tr_s souvent de glaqons, des blocs peuvent se former dans le

bac 5_glaqons et b!oquer le distributeuro Enlevez le bac _igla_ons du congdateur, puis

brisez les blocs de gla_ons avec vos mains. Jetez les blocs que vous ne pouvez briser.

o Igalimentation en eau est couple ou la conduite d'eau n'est pas raccord_eo * La conduite d'eau peut _tre obstrute pat' des sddiments.

° Si la distribution d'eau ne s'effectue pas lorsque le rdfrigdrateur est install6 pour la

premiere lois, il peut y avoir de !'air dans le syst_me de distribution de l'eauo Appuyez sur le levier du distributeur pendant au moins deux minutes pour _liminer l'air

emprisonnd dans la conduite d'eau et remplir le rdse_voir du syst_me.

* Le f'rdtse _ eau est peut-_tre boucht_ Remplacez la cartouche du filtre ou enlevez le

filtre et installez le bouchon du filt_e.

Avant d'appeler un r parateur

Probl&me Cause possible

Ueau jaillit du • La cartouche du t'fltre vient if&re install&, Faites couler l'eau du distributeur pendant distributeur 1 minute (environ 2 litres).

La machine _ gta;ons • L'eau du r&ervoir est gelde, Appelez un r@arateur,

fonctionne, mais ne distribue pas d'eau

La machine _ glaqons • La conduite d'eau ou le robinet d'arr& est bouchL Appelez un plombier. ne fabrique ni eau

ni glagons cartouche ou installez le bouchon du filtre.

L'eau a une • Lorsque vous n'utilisez pat le distributeur d'eau pendant une pdriode prolong&, fakes odeur/un goOt couler reau de la fagon habituelle jusqu'_ ce que route l'eau du systtme ait dtd

• Le filtre _ieau est peut-&re bouchd. Remplacez la cartouche du filtre avec une nouvelle

remplac& par de l'eau fra_che.

L'eau du premier

verre servi est tilde

De la condensation

s'accumule

I'ext_rieur du

r_frig_rateur

De la condensation

s'accumute

I'int_rieur Odeur dans le

r_frig_rateur

Lorsque le rdfrig&ateur est insta!ld pour la premiere lois, attendez environ 24 heures pour permettre fi l'eau d'atteindre la tempdrature appropride.

Si le distributeur d'eau n'a pas dtd utilis_ pendant une p&iode pro!ongde, l'eau du premier verre ne sera pas aussi fraiche que celle des verres subs6quents.

Si t'eau du syst_me a dr4 totalement utilisde, attendez plusieurs heures pour permettre _t l'eau fraiche de se refroidir.

Cela n'est pas inhabitueI pendant les p&iodes de forte humiditL

• Ouverture trop frdquenre ou trop prolongde des portes.

• Par temps humide, l'ouverture des portes laisse entrer de l'humiditd.

Les aliments ayant une forte odeur doivent &re emballdshermdtiquement.

V&it%z s'il y a des aliments avari&.

I| faut nettoyer I'int&ieur du rdfrig&ateut: Gaadez une boite ouverte de bicarbonate de soude dans le rdfrig&ateuroRemplacez-la

tousles trois moiso

La lampe int_rieure • ne s'allume pas •

La s_paration entre les compartiments r_frig_rateur et

cong_lateur est chaude au toucher

La porte ne ferme pas convenablement ou compl_tement

tl n'y a pas de courant au niveau de la prise.

I1faur remplacer l'ampoule, Cette chaleur normale est produite par le syst&meautomatique d'dconomie d'6netgie

qui fait circuler un liquide chaud _ l'avant du compartiment congdlateur pour emp_cher la formation de condensation _tl'ext&ieur du rdfrig&ateur lorsque le temps

est chaud et humide.

Les portes sont con§ues pour demeurer partiellement ouvertes afin de faciliter le

rangement des aliments.

(1-8G0-366-7278)

Pour un servicede r_paration_doeniciJe

des grandesenarques

Aux Etats-Unis,appelez24 heuresparjour,

7jours par semaine

t oS@@o4°MYoH@ME"

0-800-460-4683)

Pourconn_tre J'adressedu Centrede

serviceSearsde votrer_gJon

w *

Aux Etats-Unis,appelez24heurespar jour,

7 jours par semaine

1o8@@o488ol

Pourde plusampJesrenseignementssurI'achat

d'uncontratd'entretienSearsousurvotre

cnntratd'entretien actuei

Auxif:tats-Unis,appelezdulundi au vendredi,

de 9 h O0&17 h O0

America's Repair Specialists

HANUEL

D'UTILISAT|ON

La pr_sente garantie n'est valable qu'aux IEtats-Unis.

GA NTIE DU

RIGE TEUR SEARS

Garantie complete d'un an sur le r_fi-ig_rateur

Pendant un an _.compter de la date d'achat, Sears r_parera sans frais

route piece de ce r&fl'ig_rateur qui se r_v_le d_fectueuse en raison d'un vice de mati_res ou de fabrication, _ condition que rappareit salt utilis_

et entretenu conform_ment aux directives fournies avec le produit,

Garande compl&te de cinq ans sur le groupe frigorifique

Mod61es c6te _ c6te

24, 28 et 30

Pour des

r@arations, appelez

sans frais au :

1-800-4-MY-HOME

(1-800-469-4663)

Pendant cinq ans _ compter de la date d'achat, Sears r6parera sans frais toute piece du groupe frigorifique (comprenant le frigorig_ne, les tubes de raccordement et le rnoteur du compresseur) qui se r_v_le

d_fectueuse en raison d'un vice de rnad&res ou de fabrication, condition que l'appareil soit udlis_ et entretenu conform_rnent aux

directives fournies avec le produit_ Les garanties ci-dessus ne s'appliquent qu'aux r_frig_rateurs utitis_s

des fins dornesdques pour ta conservation des aliments. On peut obtenir un service de r@aration sous garantie aux l'-:tats-Unis

en communiquant avec le CENTRE/DI_PARTEMENT DE SERVICE SEARSLE PLUS PRI_S.La pr_sente garantie ne s'applique que !orsque

le produit est utilis_ aux letats-Unis.

La pr6sente garantie vous conf_re des droits juridiques sp6cifiquesVous pouvez &galement b6n_ficier d'autres droir_, qui variant d'un &tat _ I'autre.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates, IL 60179

f f

REFR|GERATEUR

Vous pouvez vous procurer ou commander routes les pi_ces

Pour des pi_ces,

appelez sansfrais au :

1-800-FON-PART

de rechange en vous rendant _ votre Centre de service Sears te plus pros ou en vous pr_sentant au d_partement de service dans la plupart des magasins Sears. Pour faire r_parer votre

appareit ou pour commander des pi_ces par t_l_phone, appelez sans frais aux num_ros indiqu_s ci-contre.

(I-800-366-7278)

Lorsque vous appelez pour des r_parations ou des pi_ces, fournissez toujours les renseignements suivants •

Type de produit

N° de mod61e

Sears, Roebuck and Co., Hoffman Estates, IL 6017_ U.S.A.

SR6t80 ] 162Dg060P005 60

N° de pi6ce Description de la piece

Cemanuel est impfim_surpopier recyd&

lmprim6 aux I_.-U

Feuil|et de donn es relatives la performance

Cartouche WR97XI0006 du syst_me de FHtration d'eau Kenmore

Revendication de performance de sant_ certifi4e par NSFIANSI*

facteurs int4gr4s de s6curit6 _ I00% pour une utilisation sans compteur)

Norme N° 42 : Effets esth&iques

Param&re USEPA

MCL

Chlore

T&O

Particules**

Param&re USEPA Qualit_

MCL influent

Turbidit_

Plomb au pl-I 6,5 Plomb au pH 8,5

*Testd utilisant un debit de 0,5 gpm; pression de 60 psig; pH de 7,5 ± 0,5; et une temp de 20° _+2,5°C **Mesures en particules/ml ***NTU=unit& de turbiditd ndphdlom&rlque

1 NTU***' .......... 23,25 NTU

99,95% Reduction 494,169

!5 ppb .........t57 ppb

15 ppb t62 ppb

QuaJit_

Jnfluent

.......2,06p'pm

] 3,_00.064

Norme N° 53 :Effets de sant_

Moyenne ..... Maximum

0,14 ppm ' ' 0,3'ppm

Moyenne

0,I0 NTU

Effluent

5!9 2425

Effluent

Maximum 0,i7 NTU

3 ppb

,,,3, ppb........

3 ppb

179

Moyenne Minimum

93 85

99,98"' 99,92

Moy_,_e,

99,6

99,98

>98 >98

%de r_ducfion

%Reduction

99,3

99,96

>98 >98

Sp4cifications d'op4ration

o CapacitE : certifi& jusqu'h 200 gallons (757 litres)

• Exigence en mati&e de pression : 40-120 psi (2,8-8,2 bar), sans choc

Exigences g6n4rales d'installation/operation/entretien ° Rincez la nouvelJe cartouche fiplein ddbit pendant 60 secondes afin de lib&er de l'air.

° Remplacez la cartouche lorsque le debit devient trop tent, soit au moins tousles sixmoiso

Avis sp6ciaux

° Les directives d'insta!lation, la disponibilM de pi&es et de service ainsi que la garantie standard sont expEdides

avec le ptoduit.

° Ce syst_me d'eau potable doit &re entretenu conformdment aux directives du fabricant, y compris le

remplacement des cartouches du filtre_

• N'utilisez pas lorsque t'eau pr&ente un dange, microbiologique ou lorsque l'eau est d'une qualitd inconnue sans ddsinfecter addquatement le systhme avant ou apr&. Les syst_mes certifids pour la reduction des spores peuvent

&re utilisEs pour de l'eau ddsinfect& qui pourrait contenir des spores fittrables,

"Les contaminants ou auues substances retirdes ou rdduites par ce syst_me de ttaitement de l'eau ne sont pas

n&essairement dans votre eau,

•VErifiez pour vous assurer de vous conformer aux lois et r_gtements locaux et de l'&at.

Normes internationales NSF

Norme N ° 42 : Effets esthftiques

Unitd chimique

REduction d'odeur et de gofit REduction de chime, cat_gor'ie I

Unite de filtration mdcanique

REduction de particules, catdgorie I

La cactouche WR97X10006 et le syst_me de filtration

d'eau Kenmore ont dtd testds et certifids par la NSF seulernent pour les fonctions dnumdrEes ci-dessuso

Norme N ° 53 : Effets de sant6

Unitd de rdduction chimique

Unit4 de filtration mEcanique

" Temp&amre : 33°-100 ° F (0.6°-38 ° C)

° DEbit : 0,5 gpm (1,9 lpm)

REduction de plomb

Rdduction de spores R.dduction de turbiditd

Fabr'iqude par : Sears, Roebuck and Co,, Hoffman Estates, IL 60179

Tested&Ce_lified

to ANs!/NSF

Standards4Z& 53

Modelos lado a lado

24, 28 y 30

Precaucibn:

Lea y sigatodas las reglas de seguridad

y las instrucciones

de operacibn

antes de usar este electrodom_stico

por primera vez.

lnstrucciones de seguridad

instalaci6nde la iinea de agua Operacibn Cuidado y mantenimiento

Correcci6n de fallas

Ltene estos espacios: NOm. de Modelo

NOra. de Serie Fecha de compra

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

[mpor aH es i str cciones de eg ridad

_,_[DVERTENC[A: Sirvase tomar precauciones elementales, incluyendo las siguientes:

Lea todas las _strucclones antes de usar este electrodom&dco.

Use este electrodom_stico sdamente con la FinMidad para ia que ha sldo

disefiado como se describe en este manual del prop_etafio.

Este refflgerador debe ser _stalado apropladamente en comFormldad con las Instrucclones '_ktenci6n

!ns_ador" que vienen pegadas con cinta en la parte frontal del refrigerador.

NUNCA desenchufe su refrigerador

tirando del cordfn de alimentaci6n

el&trica. Agarre siempre el enchufe

Repare o recambie inmediatamente todos los

cordones e!&tricos de servicio raldos o dafiados de

cualquiera otra forma, No use un cord6n que muestre

grietas o sefiales de dafios por abrasi6n a lo largo de su

superficie o en el exrremo del enchufe o conectot:,

Cuando mueva su refflgerador separ_dolo de la

pared, tenga culdado de no hacerlo rodar sobre el

cord6n de alimentaci6n el&trlca o dafiar este cord6n. NO TOQUE las superficies ff_as del

compardmlento del cor_gelador, pardcMarmertte si sus manos estkn htlmedas o mojadas., La pie| puede

quedar adherida alas superficies exrremadamente filas. Si su refrigerador tiene un ddspositivo autom_tico

para hacer hielo, evite el contacto con las partes

m6viles del mecanismo de expuM6n, o con el elemento calefactor clue desprende los cubos.

NO PONGA los dedos ni Ias manos en el

mecanismo autom_itico para hacet hielo mientras el

reffigerador estd conectado.

filmemente y die de dl sacfindolo recto del tomaco_riente.

NO DE_E que nadie se suba, se siente ni se cuelgue de la puer_a del Centro de refrescos.

Podtfan causat despeffectos al mfiigerador e incluso votcado, ocasion__ndose dmSos personales g_ave.

NO GUARDE o use gasolina u otros vapores o llquidos infl_mables en la prox_hnidad de _ste o de cua!quier otro electrodom&tico,

NO VUELVA a congelar alimentos que ya hart sido

congelados y clue se hayan deshelado por completoo

Aleje los dedos fuera de las fireas donde se puede

pinchar los dedos; los espacios enrze las puettas y

entre las puertas y los gabineres son necesariamente

estrechos. C_erre tas puertas con cuidado en la

ptesencia de los nifios. NO PERItiTA que los nifios se monten, se paten

o se cuelguen de las puertas del reffigerador o de las

parrillas en el refr_gerador. Podffan dafiar el

refiigerador y lesionaIse gravemente dlos mismos Desenchufe su refrigerador antes _1_

de efectuar cualquiera reparad6n.

Not, a: Recomendamos ablertamente que cualquiera reparacidn sea realizada

pot un t&nico calificado,, Antes de cambiar u.na bombilla quemada,

desenchufe el refrige_ador o desconecte el suministro

el&trico en et inrerruptor de circuito o en Ia caja de

fusibies con el fin de evitar el contacto con un filamento

de alambre con corrienre_ (Una bombilla quemada puede

rompetse cuando se intenta cambiarla.) Nora: A1 llevar el control a la posici6n OFF (apagada) no se

intermmpe la alimentaci6n el&trica que llega al circuito de la bombilla.

ConseFve estas instrucdones

/i_i_

• i_; ]

mndice

Instrucciones de seguridad

Requisitos de puesta a tierra Instalaci6n de! refrigerador Kits de guamici6n e instalaci6n

del pane! de decoraci6n

Instalaci6n de la lfnea de agua Controles de temperatma

Puertas del refrigerador Sugerencias para el almacenamiento de alimentos 76, 77

E1 caltucho del filtro de agua 78 Parrillas y gavetas de almacenamiento 79, 80

66-68

68-71

72-74

64 66

75 75

Centio de refrescos 81

Mfiquina aummfitica de hacer hielo 82 Dispensador de hielo y agua 83

Cuidado y limpieza 84-86 Precauciones para vacaciones y mudanzas 85

Antes de llamar al sezvicio de reparaci6n 87-90 Sonidos normales de operaci6n 87

Servicio al cliente 91 Garantfa 92 Hoja de datos de funcionamiento

del cartucho filtrante 93

IHPORTANTE: Deshacerse debidamente

de su refrigerador

E1 atrapamiento y la sofocacidn de los nifios no son un problema del pasado, Los refrigeradores abandonados son un peligro.o,,aunque sea s61o por "pocos ddas," Si se

deshace de su viejo _efrigetador, pot favor siga las instrucciones abajo pas'a ayudarnos a prevenir algfin

accidente.

Deshacerse del CFC

Su antiguo refi'igerador tiene un sistema de refrigeraci6n que us6 CFC (clorofluorocarbonos),

Se cree que !os CFC son nocivos para el ozono estratosf6zico.

Antes de deshacerse de su viejo refrigerador o

congelador:

" Quite las puertas. ° Deje los entrepafios en su sitio para

que los ni_os no se suben adentro_

Si se desperdicia del antiguo refrigeradot; asegfirese de que se deshaga dd tefrigerante con CFC correctamente

por un tdcnico calificado, Si se libera a prop6sito el refrigerante con CFC puede estar sujeto alas multas

y al encarcelamiento bajo las estipulaciones del Clean Air Act federal.

Requisitos de puesta a tierra

IHPORTANTE: Favor de leer cuidadosamente.

Para conectar la electricidad

PARA SU SEGURtDAD

PERSONAL, este

electrodom_stico debe set conectado

apropiadamente \

a tierra. Asegurese de que

Et cord6n de tierra antes de usarlo alimenraci6n ddctiica

de este electrodomdstico est_i equipado con un enchufe de t_es espigas (para la conexi6n a tierra) que se adapta a un tomacorriente es_ndar de pared para ttes espigas (para la conexi6n a tierra) con la finalidad de minimizar Ia posibilidad de riesgos de lesiones por descargas eldctricas derivados de este electrodom4stico,

Haga que un electricista calificado revise et

tomacorriente de pared y et circuito eldctfico para asegurarse de que el tomacorriente cuente con una conexi6n apropiada a tierra.

En los casos en los que haya un mmacotfiente de pared

para enchufes de s61o dos espigas, es su responsabilidad y obligaci6n personal hacer que lo reemplacen con un

tomacorriente de pared para enchufes de ires espigas que estd conectado apropiadamente a tierrao

M_todo pref_rido

existauna conexi6na

H refiigerador deberi conectarse siempre en su propio

contacto eldctdco individual que tenga un vohaje que vaya de acuerdo con la tabla de clasificaci6no Esto

garantiza la mejor ejecuci6n y evita la sobrecarga del circuito eldctrico de la casa y !os dafios a causa dd

sob[ecalentamiento de los cables,

NO CORTE O ELIHINE LATERCERA ESPIGA (LA QUE SiRVE PARA LA

CONEXION A TIERRA) DEL ENCHUFE DEL CORDON DE ALIMENTACION

ELECTRICA BAJO NINGUNA CIRCUNSTANCIA.

Uso de cables de extensi6n

Debido a los riesgos potenciales de seguridad bajo ciertas condiciones, desaconsejamos abiertamente el

uso de un cable de extensi6n. Sin embargo, si usted decide usar un cable de extensi6n de todos modos, es

absolutamente necesario que sea un cable de extensi6n trifilar con puesta a tierra y aprobado por UL para dectrodomdsticos que tenga un enchufe y un tomacorriente par'a la conexi6n a tierra y que la capacidad el&trica nominal del cable sea 15 amperios (mfnimo) y 120 voltios.

H uso de un cable de extensi6n aumentarfi el espacio

lib_e necesaiio para la parte posterior del refiigerador.

InstaMaci6ndemrefrigerador

Hgrgenes Ebres

Deje los siguientes m_irgenes libres para facilitar la instalaci6n, la circulaci6n apropiada del aire y las

conexiones eldctricas y sanitarias,

A i

A: Lados .......... 1/8" (3 mm) 1t8" (3 ram)

B: Parte superior . . ..118" (3 ram) 1" (25 mm)

C: Parte posterior . . .I/2" (13 ram) I/2" (I3 ram) (Si el refrigemdor va empotrado, deje un espacio fibre de 7/8" [22 ram] en la par'te superior para Ias cubiertas de las bisagras.)

Si el refiigerador queda contra una pared en cada lado,

deje 3t4" (19 ram) de espacio Iibre para las puertas.

Ubicaci6n

•Instale el refrigerador sobre un piso que tenga

suficiente sotidez para soporrar su peso cuando estd completamente cargado,

Modelo 30 Modelo 24 y 28

Dimenslones y especificaciones

(para modelos de estilo empotrado)

Rodillos de nivelaci6n

Los rodillos sirven para dos cosas:

I. Los rodi!los necesitan ajustarse de tal manera que el

refrigerador quede firmemente asentado sobre el piso y no se balancee ni hacia adelante ni hacia atr_.

o JL o

O O

' JL J

oI:o

S_ Agua /-_ Etectriddad

i +--3,4.o pocio........

libre(I/2 de _ /

separaci6n + I/4" _, / de placasmurales) _, 25"

¢-_ 24" Paneles [at°tales _ Tope d_

mostr_

.......

2. Los rodillos le permiten mover el refrigerador separ_dolo de la pared para su limpieza.

Para ajustar los rodillos:

• Saque la reji!Ia de la

base tir_indola pot la parte inferior hacia

af-Hera.

o Gire hacia la derecha

los dos tornillos de ajuste del rodi!lo frontal para elevar el refrigerador

Gfrelos hacia la izquierda para hacerlo descender. Use para ello una llave de

tueicas de 3/8", una Ilave ajustable o tenazaso

o Los modelos de esti]o

empotrado tambidn tienen rodillos ajustables Tornilto de ajuste

en la parte posterior, de taI manera que usted

puede alinear el refrigerador con los

gabinetes de su cocinao Use una tlave de tuercas

de 5/16" para girar los tornillos de los roditlos

postedores --hacia la de:echa para elevar el

refrigerador; hacia la

izquierda para hacerto descender.

Tornillo de ajuste del rodillo frontal

Tornillo aiustable del rodillo trasero (solamenteen

moclelos de estilo empotrado) Use este

tornillo si el refrigerador tigne uno

rodil_o trasero (solamente en modelos

de estilo empotrado) Use este tornillo si el

refrigerador no tiene el

tornillo que se muestra arriba

Dnstalaci6n del refrigerador

Alineaci6n de la puerta

Despuds de nivela:; asegfirese de que las puertas tengan la misma altura en la parte superior.

Asegt%resede que hs puertas est6na |

lamisma altura en [_.. la parte superior.

Eiemplo de puertas desniveladas

m &sde gu ici6n e ins aci6n

Para los modeios empotrados

Algunos modelos vienen equipados con kits de

guarnicidn que le permiten instalar paneles de puerta. Usted puede adquidr paneles de decoraci6n

precortados de color blanco o negro en su Centro de Servicio Sears o puede afiadir paneles de madela que

combinen con los gabinetes de su cocina.

Paneles de menos de !/4" (6 ram) de

Para nivelar las Pasador de

puertas, ajuste la h bisagra Hacia ta

puerta de alimentos derecha

para

frescos. Inserte una devarh

llave Allen de 3/16"

en la parte inferior del pasador de ta Have Allen de 3tl6"

bisagra. Gire el tornillo de ajuste de la puerta hacia la de_echa para elevarta o hacia la izquierda para hacerla

descender: (Un tap6n de nylon, embutido en las roscas del pasador, impide que el pasador gire a menos que se

use una !lave.) Despu& de una o dos vueltas de la llave, abra y cierre la puerta de alimentos frescos y compruebe la alineaci6n en la pas'te superior de las puertas.

panel de decorad6n

Los arafiazos y abrasiones superficiales pueden repararse con una cera en pasta dura de buena calidad para autom6viles° No use una combinaci6n de agente

limpiador/cera_ La cera se depositar_i en los arafiazos superficiales y ayudarfi a mantener el bfillo de los panties, Aplique la cera en las cantidades mfnimas

necesafias y fr6tela tigeramente con un patio suave y limpio con un movimiento circular.

espesor

Cuando instale paneles de madera de menos de 1/4" (6 ram) de espesor, usted tiene que crear un panel de

relteno como, por ejemplo, una plancha de cart6n de 1/8" que encaje entre la superficie de la puerta y el panel de maderar Si va a instalar los paneles precortados

de decoraci6n, en el ldt tambidn vienen paneles precortados de relleno. H espeso: combinado de! panel de madera o de

decoraci6n y de! pane! de relleno debe set 1/4" (6 mm).

El cuidado de los paneles precortados

Limpie estos paneles usando un agente limpiador que proteja contra la electricidad est_tica o un detergente suave con agua. (En !os departamentos de equipos

electr6nicos o de computaci6n hallar_i un agente limpiador que proteja contra la electricidad est_tica). Enju_guelos a rondo y sdque!os con un patio o un

trozo de gamuza limpio y htlmedo. No use toallitas de papel para lavar o secar los paneles. No use agentes

limpiadores que contengan solventes como el amonfaco, porque pueden dafiar los paneles.

Panel saliente o de 314" (19 ram)

Se puede usar un disefio de pane! saliente atomillado o encolado a una tabla de 1/4" (6 mm) de espesor o una

tabla iebajada de 3/4" (19 mm). La pa:'te saliente del panel debe ser trabajada para dejar espacios libres de at

menos 2" (51 mm) desde el tado del mango p_a que quede un margen iibre para la punta de los &dos°

Limitaciones de peso para los paneles hechos a la medida:

Pue:ta de alimentos frescos:35 libras (I6 kg) como m£ximo. Puerta del congelador: 25 libras (11 kg) como m_.imo.

,Tablade 114"(6 mm)

de espesor

2" (SI ram)

de espacio libre en el 3/4" (19 ram)

lado del

mango Panelde Puerta del

ornamento refrigerador

Dimensiones de los paneles de madera hechos a encargo

Panel del congelador sin dispensador

Recorte --_I _- 3t32"

7/_ 2"

Paneles del congelador

con dispensador

Recorte -_: 14-3132"

7132 ! t

Panel de alimentos

frescos

3132"-": I"_'- Recorte

---T

,, J,

7/32"

Paneles de los

alimentos frescos con

centro de refrescos

3/32"-_I ',*- Recorte

18_h,"

L ....

7132"

[ li_/X' 112"

I" -_a ,4-

I/_ -4_

J,?f_.

Parte frontal

--J__

_2" 2"{---

:::i t :

V' V'

Se deben recortar las _reas marcadas en la parte superior de los paneles. Todas las otras tfneas punteadas indican ireas que

deben rebajarse cerca de 3/16" (5 mm) en la parte posterior de los paneles que tengan 1/4" (6 ram) de espesor o m_. Para los

paneles que tengan menos de 1/4" (6 mm) de espesor, estas

fireas puedert reco_tarse de los paneles de relleno.

Parte frontal

34%_

-"T"

14_!¢'

•.J -J- 67W'

Parte frontal

19_h&- -',.

1t2"

t 'i I

Parte I

frontai

34%_"

Profundidad de

/.material que

hay que rebajar

{

tt4" 31t6" __"//7___ (

Ejemplo de rebaja de material

dts de gu id6n e inst d6n de de decor d6n

Inserci6n de los paneles de puerta

I.Adloje la guarnici6n superior en la puerta del congelador

y la puerta del compartimiento de alimentos frescos.

• Usando un destornillador Torx T-20, afloje los dos tomi!los

que fijan la guamici6n superior cerca de t/4" (6 ram).

2. Inserte los paneles. ° Levante la guamici6n superior t/4" (6 ram) y empuje

cuidadosamente el panel superior de la puerta del congelador hasta que se de_slice entrando en la ranura detr_s del mango de la puerta. Empuje el panel de ,elleno (que se

requiera con algunos panel es de puerta) hacia adentro defies del panel de decotacion. Repita ta misma operacion

para el panel de la puerta de alimentos frescos. Si su modelo tiene un dispensador y/o un centro de refrescos,

este paso es aplicabte s61o paza los paneles superiores.

3. Inserte el panel inferior (para modelos con un dlspensador y/o lm centro de refrescos).

o Empuje cuidadosamente el pane! hacia dentro hasta ,

que se destice entrando en la ranura que se halla detras

de! mango de la puerta. Empuje el panel de relleno (que se requiera con algunos paneles de puerta) hacia

adenrro detr_is de/panel de decoraci6n_

4. Apriete los dos tornillos clue se haUan en la guarnld6n

superior con una torsi6n de 30 libras por pulgada.

5. Instale la guarnici6n lateral. Fstas piezas se insertan dentro del mango de la puezta de alimentos frescos.

No quite la pel_cula protectora en la parte exterior de la guarnici6n lateral hasta que haya instalado la

guarnici6n lateral.

• Encaje la parte inferior de la guarnici6n lateral debajo de la guarnici6n inferior como se ilustra en la figura.

Sostenga la guarmcion lateral contra la superficm frontal de los panties de decoracidn y encaje la guamici6n lateral debajo de la guarnici6n superior. Asegfirese de

que la guamici6n lateral haya encajado correctamente

y que se siente satisfecho con el aspecto de todas las

partes antes de tirar del revestidor de cinta azu!.

6. Fije la guarnicidn lateral

° Ponga una mano entre tas dos piezas de! revestidor de

cinta azul y sostenga la guarnici6n lateral firmemente

contra los paneles y el iado de la puetta.

°TiIe del revesrimiento superior de cinta azul hacia arriba

cerca de 3" (8 ram), presionando la guarnici6n con su mano a medida que e! adhesivo quede expuesm a la puerta.

Entonces tire del revestimiento inferior de cinta azul hacia abajo unas 3" (8 ram). Siga la cinta con su mano,

presionando el adhesivo de guarnici6n contra Ia puerta.

• Siga tirando del revestimiento de cinta, alternando entre la parte superior y la inferior y oprimiendo la

guas'nici6n lateral contra la puerta.

7. Saque la pe/fcula protectora de la parte exterior 70

de la g'aarnicidn lateral.

Guarnici6n

lateral

Guarnicion superior

lateral

I_teral

Para instalar y remover paneles de

clecoraci6n previamente instalados

Para sacar paneles de decoraci6n y reemplazar!os con

nuevos paneles, usted tiene que sacar los mangos, Se necesita un destomillador To_x T-20.

Para sacar los mangos:

i. Afloje y saque los dos tornillos en la guarnici6n

superioi:

2. Afloje y saque los dos tolnillos en el soporte que flja e! mango a la parte superior de la puerta_

3. Sostenga el mango flrmemente y deslfcelo hacia arriba. Las ranuras en forma de ojo de cerradura en

el mango se deslizan separ_aldose de los botones en

la puer ta,

4. Abra la puerta y deslice los paneles de decoraci6n

hasta sacarlos_

Para insertar los paneles de puerta:

Antes de instalar los paneles de decoraci6n, asegOrese

de que hayan sido adecuadamente rebajados en las _eas apropiadas como se indic6 a! principio de esta

secci6no Deslice los paneles hacia adentro para efectuar un encaje de prueba antes de fljar el mango y Ia

guarnici6n superior en posici6no

Tornttlos de ta guarntci6n superior

- Tornillos del soporte

• Soporte

Botones

Bot6n

Para instalar los mangos:

Una vez que los paneles estdn apropiadamente encajados, instale e! mango y ia guarnici6n superior°

I. Deslice las ranuras en forma de ojo de cerradura en

el mango hacia abajo hasta dejarlas sobre los botones montados en la superficie de la puerta_ Deslice el

mango hacia abajo hasta que e! soporte en la parte

superior del mango encaje a ras en la parte superior de Ia puerta.

2. Vuelva a co!ocar los dos tornillos en el soporte que fijan el mango a la paite superior de la puerta y

apriete los tornillos con una fuezza de torsi6n de 45 libras pot pulgada,

3. Vuelva a colocar la guarnici6n superior asegur_ndose de que encaje sobre la guarnici6n

lateral y que las pestafias de posicionamiento encajen dentzo del per£fl del mango.

4. Vuelva a colocar los tornillos de la guarnici6n superior y apridtelos con una filerza de torsi6n de 30 libras pot pulgada,

nnstamaci6n de la linea de agua

Antes de que empiece:

° Si el suministro de agua del refi-igerador viene de un

sistema de fihraci6n de agua de osmosis invertida y que e! refrigerador ester equipado con un sistema de

filtraci6n del agua de la flbrica, no es necesarlo de utilizar e! filtro de agua del refrigeradoro Utilice el tap6n de derivaci6n del filtro del teffigerador,, Utilizar'

el cartucho de filtraci6n del agua del refrigerador junto con el filuo de osmosis invertida puede resultar

en tenet cubos de hielo huecos y tambidn en un flujo mls lento del agua en el dispensador.

• Esta instalaci6n de la lfnea de agua no est_ gatantizada ni por el fabricante del refrigerador ni

por e! del dispositivo para hacer hielo, Siga estas instrucciones detenidamente para minimizar el riesgo

de producir dafios causados por acci6n del agua, los cu£es podffan resultar muy costosos.

° El agua que estalla en la tubeffa de Ia casa con un

ruido de martillo, puede causar dafios en partes del refrigerador y tambidn fugas o inundaci6n. Llame a un plomero calificado para rectificar el ruido de

martillo en la tuberh antes de instalar la tfnea del suministro de agua al refrigeradoro

• Para prevenir quemaduras y dafios al producto, no instale la l[nea de agua a la tubeffa de agua caliente.

° Si utiliza el refrigerador antes de conectar la tubeffa

del agua, asegfirese de que el brazo detector' del dispositivo para hacer hielo permanezca en la

posici6n STOP (PARADA hacia arriba).

° NO INSTALE el tubo de! dispositivo para hacer

hielo en sitios en donde la temperatura pudiera

descender' por debajo del punto de congetaci6n.

. Cuando utilice un aparato el&trico (como, por

ejemplo, un taladro mecfinico) durante la instalaci6n, asegfirese de que dicho aparato est_ eldctricamente

aislado o conectado de tal manera que no exista peligro de que se produzcan descargas e!&uicaso

• Todas las instalaciones deben apegarse a las normas vigentes en materia de obras de plomeffao

Lo que se necesita Para determinar la cantidad de tubo de cobre que

necesita:

Mida la distancia desde la v_lvula de! agua detr_s del refrigerador hasta el tubo de suministro de agua_

Despuds afiada 8 pies (244 cm)oAsegfizese de que haya suficiente tubo adicional 8 pies (244 cm) doblado en

fbrma de una gran espiral en 5 vuettas de 10" (24 cm) de di_metro para permitir distanciar el refrigerador de

la pared despu_s de la instalaci6no

• Un equip de suministro de agua (contiene los tubos de cobre, la v_lvula de cierre y !os dispositivos

de ajuste que aparecen en la lista abajo) se puede adquifi[; pot un costo adicional, de su tienda Sears o

al centro de servicio Sears.

o Abastecimiento de agua frla. La presi6n del agua

debe oscilar entre 40 y 120 posJo (libras por pulgada cuadrada)_

• Taladro eldctrico. ° Para la conexi6n entre el refrigerador y el

abastecimiento de agua es necesario un tubo de cobre de un all,metro exterior de 1/4". Asegtlrese de que ambos extremos del tubo est_n cortados a pzecisi6m

NO UTILICE tubos ni empalmes de pl_stico ya que ia tuberJa de abastecimiento de agua se halla

siempre bajo presi6n.Adem_s, ciertos tipos de tubos de p!fistico podrian debilitarse con el tiempo y

agrietarse, ocasionando fugas de agua.

° Dos tuercas de compresi6n con didmetro exterior

de 1/4" y dos f6rulas (mangas)--para conectar e1

tubo de cobre a la tlave de paso y la v_ilvula del agua del refrigerador.

° Si la tubeffa del agua existente tiene en el extremo un

empalme apestafiado, para conectar la tuberh del agua al refrigerador se necesitari de un adaptador (que se

compra en las tiendas de artfcutos de plomeffa) O, puede cortar el empalme apestafiado con un cortatubos

y entonces usar un empalme de compresi6n.

• Have de paso para conectarse a ta tuberh del agua

frfa. La entrada de agua de dicha ltave habr_ de tener

un di_netro interior mfnimo de 5/32" en el punto

de conexi6n a la TUBERIA DE AGUA FRIA. En

muchos de los juegos de accesorios para el abastecimiento de agua se incluyen llaves de paso

tipo campanao Antes de comprarla, aseg-_tese de que Ia llave de paso de tipo campana se ajuste alas

normas vigentes en materia de ptomerh.

[] Corte el paso de agua de! abastecimiento principal.

[_] Haga pasar el tubo de cobre y

con4ctelo a la Rave de paso.

Abra la llave mLs cercano durante el tiempo suficiente

para despejar la tuberfa de! agua.

[_] Instale la |lave de paso.

a. Instale la I!ave de paso en Ia tubefla de agua potable

de uso ffecuente m_s cercana.

b. Coloque la llave en un lugar que tenga ffici! acceso.

Lo mejor es colocarla en el lateral de un tubo vertical. Si fuera necesa:io colocarla en un tubo

horizontal, haga la conexi6n en la parte superior o lateral, en vez de en la inferioi, para evitar la extracci6n de sedimentos presentes en el tubo.

c. Haga un agujero de 1t4" en el tubo con un taladro,

usando una broca bien afilada. Elimine las asperezas que pudieran haberse producido al hacer el agujero

con el taladro.

d. Una la llave de paso a! Abrazadera

tubo de agua fffa con det tubo

e. Apriete los tomi!los

la abrazadera de tubo. i_:pde\r_]_

de la abrazadera hasta que la arandela

obturadora empiece a

dilata,se.

No apriete demasiado

pues podria quebrar el tubo de cobre.

Nora: Observe los c6digos de fontanerla 248CMR del estado de Massachusetts. En e! Massachusetts, las llaves

de paso tipo campana son ilegales, y ptohibido su uso.

Consulte un plomero autodzado°

--Arandela

XExtremo

de entrada

--Tubo

de agua

defria

vertical

Haga pasar el tubo de cobre entre la tubefla de agua fffa y el teffigeradoro

Haga pasar el tubo por un agujero hecho en el suelo

(detrgs del refrigerador o en la base de! armario

adyacente) Io mils pI6ximo posible a la pared.

Aseg6rese de que haya suficiente tubo adicional 8 pies (244 cm) doblado en forma

de una gran espiral en 3 vueltas de 10" (25; cm) de digmetro para permitir distanciar el refrigerador de la pared despu_s de la

instalaci6n.

Tuerca de

Co!oque la tuerca de compresi6n y la fdrula (manga) en el extremo del tubo y con&telo

a la !lave de paso.

Uave depaso I

tipo

compresi6n

Aseg_ese de que el

tubo estd totalmente Tuercade metido en la !lave. presi6n

Apriete bien la tuerca

V_lvula de salida

(manga)

de compresi6m

Nora: Observe los c6digos de fontaneria 248CMR

del estado de Massachusetts, En el Massachusetts, las

Ilavesde paso tipo campana son ilegales,y prohibido

su uso. Consulte un plomero autorizado,

_] Abra el abastecimiento de agua y

deje cotter el agua por la tuberia.

a. Abra el abastecimiento principal del agua y deje que

&ta corra pot el interior del tubo hasta que salga completamente transparente.

boCierre el agua a la !lave de paso despu& de que haya

pasado por el tubo un litro de agua_

Instalaci6n de la iinea de agua

[] Conecte el tubo de cobre al

refrigerador.

Antes de efectuar la cone×ibn al refrigerador, aseg_rese de que el cable el6ctrico del

refrigerador no est_ enchufado a la toma de corriente de la pared.

Si su abastecimiento de agua contiene aena o partfculas que pudieran obstruir Ia criba de la v_lvula

del agua det re£rigerado_, recomendamos que instale un filtto para agua. Inst_ilelo en el tubo de agua cerca a! refrigerador:

a+ Retire el tap6n de p!_stico de la v_lvula de agua_ bo Coloque la tuerca de compresi6n y la f&ula (manga)

al extremo dd tubo, tal como se indica en la ilustraci6m

c. Introduzca el extremo de! tubo de cobre en la

entrada de la v_lvalla de! agua (1o m_s posible).

A1mismo tiempo que sujeta el tubo, apriete el

dispositivo de ajusteo

d. Sujete el mbo de cobre con la abrazadera que se

proporciona, de modo que quede en posici6n, t_s

posible que tenga que abrir la abrazadera a palanca°

Una de los ilusttaci6n abajo se mira como la conexi6n en su refrigerador. Tuerca de Abrazadera

compre_i6n _ del tubo

[_] Abra el agua en la i|ave de paso.

Apriete todas las conexiones que tengan fugas de agua+

[_ Enchufe el cable el_ctrico del refrigerador.

Co!oque el tubo de cobre en espiral para evitar la vibraci6n contra la pate trasera det refrigeradot o

contra Ia pared.

Desptace el refiigerador nuevamente contta la pared.

[_ Arranque el dispositivo para hacer hielo.

Mueva el brazo detector hasta la posici6n ON (activada--abajo). H dispositivo para hacer hielo no

entraxll en funcionaxniento hasta que haya alca.nzado su

temperatura de operaci6n de 15 °F (-9 °C), o inferior. En dicho momento entta_ en funcionamiento, si el

brazo detector se encuentre en la posici6n ON (ACT1VADA--hacia abajo)+

Nora: El dispositivo para hacer hieto podda hacer un

cic!o doble al arranca por primera vez, ocasionando que se vierta agua del dispositivo pala hacer hielo sobre

la cubitera. Esto es normal y no deber_i ocurrir una segunda vez.

_ _--"_f_,] cobre de IN'

Abrazadera del de cobre

Tuerca de compresibn _.

de I/4"

F_rula (manga)

refrigerador

de 1t4"

ControJes de temperatura puedevariar)

AI principio, ajuste los controles del compartimiento del congelador y dei compartimiento de alimentos frescos en RNITIAL SETTING (ajuste initial).

FREEZER c _

TEMPERATURE OFF 1 3 [] 7 9

Dos controles le permiten regular la temperatura del compaitimiento de! congelador y del compartimiento

de alimentos frescos°

COLD r-7 r-1 r--1 r-7 F-1 r-_ r--I COLDEST

Primero, ajuste los controles del compardmiento del congelador y del compartimiento de alimentos frescos en INITIAL SETTING (ajuste inicial)°

Permita que transcurtan 24 horas para que la temperamra

se estabilice, independientemente de si usted esrAajustando

los controles por primera vez o si los est_ireajustando

en un momento posterior. Entonces, si usted quiere

temperaturas mils fffas o menos frfas en cualquier

compartimiento, ajuste gradualmente los controles.

Norm A1 girar el control de! congelador a la posici6n

OFF (apagada) se apaga ia refrigeraci6n en ambos compartimientos--tanto en e! de alimentos frescos como en el del congelador_-pelo no se interrumpe el suministro eldctrico al reffigerador.

COLD E:3 _ IZZI E:3 _ _ COLDEST

= @ "_ FRESHFOOD

1 3 [] 7 9 TEMPERATURE

C6mo probar lastemperaturas

Para probar la temperatura del compartimiento de alimentos frescos, coloque un term6metro

tipo bulbo en una jarra de agua

en la parrilla superior del

mffigeradoi: Revfselo un clfa despuds.

Para probar la temperamra del compartimiento del congelador, co!oque un

term6metro tipo bulbo entre dos o tres paquetes

congelados en el centro del congelador. Revfselo un d_a &spuds,

Puertas del refrigerador

Las puertas del refrigerador pueden parecerte diferentes alas puertas alas que usted est_i acostumbrado. La

caracteristica especial de aberturaJcierre de puerta asegura que Ias puertas se cierren por completo y

queden firmemente selladas.

A1 abrir y cerrar las puertas usted notai_ una posici6n

de "parada". Si ta puerta se abre m_is all_ide este punto de "parada", la puerta permanecer_i abierta para permitirle sacar y meter alimentos con mayor facilidad, La puerta se cerrar_i autom_ticamente cuando s61o estd pai'cialmente abierta,

La resistencia que usted siente en la posici6n de "parada" se reducir_ cuando la puerta estd llena de

alimentos,

La puerta se cerrar_

autom;irdcamente cuando s61o est_ parciaimente abier*a H_s allg de este punto de "parada"

la puerta permanecer'a abierr.ao

Sugerencias para el amrnacenarniento de amimentos

Tiempos sugeridos de almacenamiento

DiaLs iVleses

en el en el

La calidad comestible decae despu_s del tiem,po mostrado

Carnes frescas

Carnes (vaca y cordero) .............. 3 a 5 6 a 12

Carnes (cerdo y ternera) .............. 3 a 5 4 a 8

Filetes (vaca) ............................................3 a 5 6 a 12

Chuletas (cordero) ......................... 3 a 5 6 a 9

Chuletas (cerdo) ........................... 3 a 5 3 a 4

Carnes molidas y de estofado .... I a 2 3 a 4

Carnes varias ..............................................I a 2 3 a 4

Salchichas (cerdo) ........................... I a 2 ! a 2

Carnes procesadas

Tocineta .........................................................7 1

Salchichas francfort ............................ 7 112

lambn (entero) .... ......................................... 7 i a 2

Jam6n (mitad) .....................................3 a 5 I a 2

lam6n (rebanadas) ........................... 3 I a 2

Carnes de refrigerio .............................. 3 a 5 NO se

Salchichas (ahumadas) ..................... 7 recomienda

Salchichas (secas y semisecas) .... I4 a 21 congelar.

Carnes Cocidas

Carnes cocidas y

Platos de carnes ..............................3 a 4 2 a 3

Salsas y caldo de came .................. I a 2 2 a 3

Ayes frescas

Polio y pave (Enteros) ..................... t a 2 12

Polio (piezas) .......................................... I a 2 9

Pavo (piezas) ...........................................I a 2 6

Pato y ganso (enteros) ................. i a 2 6

Menudil!os .................................................I a 2 3

Ayes cocidas

Piezas (cubiertas con caldo) ............ 1a 2 6

Piezas (sin cubrir) ..............................3 a 4 I

Piatos de ayes cosidas ........................... 3 a 4 4 a 6

Polio frito .................................................3 a 4 4

(Otros alimentos que carnes y ayes) Congelador

La mayorla de las frutas y vegetales .....................8-12 meses

Pescados magros ...............................................................6-8 meses

Pescados grasos,bollos y panes

sopas, guisados, cazuelas ........................................2-3 meses

Tortas, pasteles, sandwiches,

sobras (cocidas),

helados (en envase original) ................................1 mes m_imo

refrigerador congelador

35" to 40°F. O°F. (2 ° to 4°C.) (- 18°C.)

Las carnes, las aves y los pescados adquiridos en Ias tiendas varian en calidad yen edad; pot consiguiente,

los tiempos de almacenamiento seguro en su

refdgeradoz variarfin tambidn. Para obtener informacidn sobre carnes y aves de corral, flame a! teldfono 800-535-4555 del Departamento de

Agricultura de los Estados Unidos.

Constantemente se est_n desarro!lando nuevas t_cnicas. ConsuIte con el Setvicio de Extensi6n del Condado o

Ia Universidad o con su Compafila Eldctrica local para conocer la informaci6n m_is reciente acezca det

almacenarniento y la congelaci6n de alimentos.

Consejos para el almacenamiento de

alimentos frescos

Para guardar carnes, aves y pescados no congelados: o Qultetes siempre las envolturas de la tienda,

° Vuelva a envolver los alimentos en l_minas de

aluminio, pelfcula pI_stica o pape! de cera y refrig_relos de inmediato.

Para guardar quesos, envudlvalos bien en papel de cera o l_minas de aluminio o col6quelos en una bolsa

plfistica,

• Envu_lvalos cuidadosamente para expeler todo el aire y prevenir la formaci6rl de mohoo

° Conserve !os quesos preempacados en su propia

envoltura si lo desea.

Para guardar vegetales, use las gavetas pata vegetales--estas gavetas han sido disefiadas para

preserval' la humedad natural y ta frescura de los productos agrfcolas.

• Cubriendo los vegetales con una toalla hfimeda se les

ayuda a presercar su consistencia.

• Como una ayuda adicional a la preseivaci6n de la frescura, los vegetates preempacados pueden almacenarse en su envoltura original.

Consejos sobre congeJaci6n de adimentos

" Congele s61o alimentos de mfixima calidad.

La congelaci6n preserva Ia calidad y el sabot; pero

no puede mejorar la calidad.

• Congele ffutas y vegetales rllpidamente despu_s de recogerlos. Mientxas m_s pronto los congele, mejor ser_ el producto congelado y menos tendr_ que escoger y clasificar.

• Use los empaques de alimentos disefiados especialmente para la congelacidn.

Para guardar helados--Los helados de gtan calidad, con elevado contenido de crema, requerir_al

normalmente temperaturas Iigeramente inferiotes que

las marcas ya empacadas "con mucho aire" y poco contenido de crema.

o Ser_i necesario realizar experimentos para determinar

cu_il es el mejor lugar en e! compartimiento del congelador y Ia mejor g_aduaci6n de temperatura

para mantener sus helados a la temperarma correcta para servifloso

• I.a parte posterior del compartimiento del congehdor

es ligeramente m_ fffa que Ia parte f_ontal.

Para congelar carries, ayes y pescados, envudlvalos bien en l_ainas para congelador (u otro material

ultraresistente de envoltura) d_ndoles forma cuidadosamente para adecuarlas a los contenidos_ Con esto se expele el aire,, Pliegue y doble los extremos

del paquete para proporcionar un sellado herm_tico apropiado y duradero.

No vuelva a congeta_ la carne que se haya deshelado pot completo; la came, independientemente de si est_i

cruda o cocida, puede congela_se satisfactoriamente s61o una vez,

El cartucho demfiitro de . gua

Et cartucho del filtro de agua est_ localizado en la esquina superior derecha det compartimiento

de alimentos frescos, justo abajo del control de temperatura_ Et cartucho del filtro se deber_ cambiar cada sels meses o antes si el flujo deI agua desde

el dispensador de agua o desde el dispositivo para hacer hieto disminuye.

lnstalar el cartucho del filtro

!. Si est_i cambiando el cartucho, remueva primero

el viejo girfindolo lentamente hacia la izquie_da,

No jale el cartucho di_ectamente hacia abajo._Un

poco de agua puede gotear:

2. Quite y deseche la tapa de pl_stico del nuevo

cartucho.

3. LIene el nuevo cartucho con agua del grifoo

4. Aplique la etiqueta de rues ?"afio en el cartucho para recordarle de reemplazar el fittro en seis meses.

5. Ponga la paste superior del cartucho hacia arriba

dentro del soporte del cartuchoo No empuje el cartucho hacia arriba a dentro del soporte_

6. Gire el cartucho lentamente hacia la dezecha hasta que et cartucho se pale. NO APRETAR HUY

FUERTE. Mientras est_ gir_ndolo, el se alzar_ por sf mismo en su posici6n,

Deseche la tapa de pl_stico,

REEMPLACEELFILTROEEl:

I (mes-a_o) l

reemplazarcadaseis meses

Ta_ pl_stico

7. Deje cotter e! agua desde el dispensador pot 1

minuto (apIox. medio gal6n) para aclarar el sistema y para prevenir salpicaduraso

Nota: Un cartucho de filtro de agua reci_n instalado puede causar el agua de chorrear del dispensado_:

Tap6n de derivad6n del filtro

Se debe usar el tap6n de derivaci6n del filtro cuando un cartucho de filtro de reemplazamiento no se puede encontrar, 15.1dispensador y el dispositivo pasa hacer

hielo no pueden foncionar sin el filtro o sin el tap6n de derivaci6n del filtroo

Filtros de reemplazamiento:

Para pedir cartuchos adicionales, Ilame !-800-366-7278.

WR97X10006--Cloro, sabor y olor--Plomo y quiste Precio sugerido de venta a! ptlblico $2%99

Soporte_

delcartucho _EE_

Ponga la parte superior del cartucho hada arriba dentro del soporte del cartucho y glreio

lentamente hacia ta derecha_

Tap6n de derivaci6n

del fi[tro

Parrilmas y gavetas de airnacenarniento

C6mo reorganizar las parrilla_s y cestas

de su congelador

[.as parrillas de vidlio y de barras son ajustables. Esto le permite amblar ta poslclon de las parri!las a su gusto

segfin convenga a sus necesidades de almacenamiento

de alimentos°

PAPA SACARLAS: Incline la parrilla hacia

arriba en Ia parte frontal,

seguidamente lev_intela y

tire de ella hacia afuera

sac_ndola del carril vertical en ta pared

posterior del refrigerador.

PAPA COLOCARLAS EN OTRA POSICION:

Seleccione la altura deseada de la parrilla.

Con ta parte frontal de

la parrilla ligeramente levantada, trabe los

ganchos superiores en los

carriles verticaIes situados en la parte posterior del

gabinete. Seguidamente, haga descender la parte frontal de la pasrilla hasta que se trabe en posici6n.

Las cestas deslizantes

tipo rejilla deI congehdor pueden cotocarse en cualquieza otra posici6n que se desee de la

misma manera.

C " " _ •

[] []

Lev_ntea

y s_.-uela I]lt Inclinela

i ' IIilX hacia

amba

[] Inserte el

gancho superior

Hfigala

[]descender

y tr_bela en posici6n

Recipientes en Ila puerta del

compartimiento de alimentos frescos

Los recipientes ajustables pueden sacarse f_cilmente

de! refrigerador para llevarlos al _irea de trabajo en su cocina.

PAPA SACARLAS: Incline el recipiente hacia

arriba y tire de dl hacia afuera de los soportes

moldeados hasta que salga completamente de la puerta.

PARA VOLVER A COLOCARLOS EN SU LUGAR 0 COLOCARLOS

EN OTRO SITIO: Seleccione

Ia altura deseada de la parrilla, trabe e! recipiente en los

soportes moldeados de la

puerta y deslice el recipiente hacia adent_o_ El recipiente se enganchar_i en su tugar

LOS DIVISORES

(en algunos modelos) ayudan a impedir

inctinaciones, derrames o deslizamientos de

pequefios ardculos almacenados en la parrilla de la puerta. Co!oque el

dedo fndice y et dedo medio en cada lado del divisor

cerca de la parte frontal y simplemente mudvalo hacia

adelante o hacia atr_ segfin le convenga.

Divisor

Estante removible para el vino

El estante para el vino

sostiene una botella acostada de lado y se puede encajar en

cualquiera parr'iRa. Para moverlo, tire de dl

timpiamente hacia afuera, co!oque su parte saliente sobre

cualquier borde de la parrilla y empOjelo completamente hacia adentro.

PAPA SACAR LOS RECIHENTES FIJOS:

Saque primero los alimentos que se hallan en los recipienteso Seguidamente, asiendo e! recipiente en cada

extremo, emp_jelo hacia adentro en la parte inferior

at tiempo que !o levanta y dra de _l en la palte superior°

'79

Parrillas y gavetas de almacenarrfiento

Gaveta preservadora sellada

los alimentos sin envolmtas, conservando el contenido

natural de humedad de

alimentos tales como:

• Alcachofas " Esp_rragos " Mafz • Ruibarbo " Apio • Espinaca • Perejil • Tomates,

° Ar_ndanos • Grosellas • R_banos maduros

• Cerezas ° Guisantes ° Remolachas ° Verduras,

• Ciruelas ° Lechuga desmochadas de hojas

Los alimentos con fuertes olores &ben envolverse,

Gaveta de temperatura controlada

para carnes

La gaveta de temperatura controlada para canes tiene su propio ducto de aire fdo paxa petmitir que una corriente de aire frto proveniente del compartimiento

del congelador fluya alrededor de la gaveta.

° Zanahorias

Gavetas de humedad ajustable (en algunos modelos)

Estas gavetas tienen controles individuales

y ajustables de humedad que le

permiten controlar la

cantidad de aire fi'fo

que entra en elias.

Deslice el control llev_ldolo totalmente al ajuste High (alta) y tendr_ en la gaveta niveles m_s altos de

humedad que se tecomiendan para la mayorfa de los vegetales.

Deslice el control llevdndolo totalmente al ajuste Low (baja) y tendr_ en la gaveta niveles m_s bajos

de humedad que se recomiendan para la mayorfa de las frutas.

Para extraer ias gavetas de

almacenamiento

,lilt

El control de temperatura vasiable regula el flujo de aire que viene del compartimiento del congelador.

Para almacenar cames frescas, lleve la palanca de

control hacia abajo para el

ajuste m_s frlo. Si la palanca se deja en la posici6n de came durante un largo per_odo de tiempo, es posibte que se forme un poco de escarcha en el interior' de la gaveta.

Lleve la palanca de control hacia arfiba para poner la gaveta a la temperatura normal dd refiigerador y proporcionar espacio extra pala el almacenamiento de

vegetates. At hacerlo se cierra el ducto de aire frio. Se

pueden seleccionar ajustes variables entre estos extremos.

Posici6n normal

Posici6n m_ frta

Gaveta para platos preparados

La gaveta para platos preparados puede moverse en el interior dd reftigerador

La gaveta sellada mantiene

una elevada humedad para

el almacenamiento de carnes precocidas en rebanadas, quesos, entremeses,

pastas y cremas pala untar y bocados.

Las gavetas tienen un tope que las detiene antes de dejarias salir totalmente del refrigerador para impedir que sus contenidos se caigan al suelo° Las gavetas pueden

sacarse fficilmente inclinfi.ndolas Iigeramente

hacia arriba y tirando de elias Ilev_ndolas m_is albl

de dicha posici6n de "tope",

Cuando vuelva a colocar fas

gavetas en su lugar aseg6rese

de deslizar{as pot las gu_asde

la gaveta en e! lado derecho

En algunos modelos, es posible que usted tenga que sacar primero los recipientes de la puerta de alimentos fiescos antes de poder sacar"las gavetas.

Si la puerta le impide sacar las gavetas, ello indica que habr_i que rodar el _efrigerador hacia adelante hasta que la puerta se abra Io suficiente como para

petmifir des/izar tas gavetas hacia afuerao En atgunos

casos, cuando usted ruede el ref}igerador hacia afuera

tendr_ que moverlo hacia la izquierda al tiempo que

lo hace rodar.

Emcentro de refrescos

El centro de refrescos se compone de una m_iquina

autom_itica de hater hieto,

de un dispensador de agua y de hielo y de un compartimiento especial con su propia puerta que se

conviezte en un mostrador

cuando est_ abierta. Este facilita el acceso a los artlculos de m_isfrecuente consumo que se guatdan en

la puerta del compartimiento de alimentos fiescos sin la necesidad de abrir el refrigerador. La luz superior del

compartimiento de alimentos frescos se encenderfi

cuando la puerta del centro de refrescos est_ abierta.

(Nora: Asegtlrese de cerrar la puerta despu& de

cada uso.)

Aunque duradero y resistante alas manchas y a los

rasgufios, el mostiador no debe usarse como una tabla de cottaL Los ustensilos afilados pueden d_arlo.

E! disefio especial de la

puerta Ie permite de inclinas' y de leva_ntar la puerta por

completo y asf limpiar la parte inferior del marco.

Nota:Toma precauciones en

cerrar la puerta o limpiar el marco en

la presencia de ni_itos.

Pal'Ee

inferior del marco

H aire frlo que penetza desde el compartimiento del congelador mantiene la temperatma del

centre de refrescos a un nivel adecuado para la conservaci6n

de los alimentos.

E1 panel del recipiente desmontable limita la cantidad

de aire fifo que escape cuando la puerta del centro de reffescos est_

abierta. Pata tomar los alimentos

desde el interior, levante e! panel hacia ardba.

Pasa quitar el recipiente desmontable, remueva primero el panel usando los tiradores.

Luego remueva el recipiente lev_ndo!o hacia arriba y hacia afuera.

J-

Un refrigerador reci_n instalado puede tardar hasta 24 horas para comenzar a hacer hielo.

C6mo funciona la m_quina de hacer hielo

La m_quina de hacer hielo producir_ 8 cubos pot' ciclo--aproximadamente 120 cubos de hielo en un pertodo de 24 horas dependiendo de la temperatura del compartimiento del congelador, ta temperatura

ambiente, el ntlmero de veces que se abra la puerta y otras condiciones de uso.

Si usted usa su refrigerador antes de establecer la conexidn de la Ifnea de suministio de agua, asegfirese

de que el brazo detector de la m_iquina de hacer hieto

quede en la posici6n STOP (PARADA--hacia arriba). Cuando se haya conectado la llnea de suministto de agua a la m_quina de hacer hielo, mueva el brazo detector' hacia Ia posicidn ON (ACTIVA hacia abajo).

IHueva el brazo detector a la posici6n

STOP (PARADA--hacia arriba) cuando:

• el suministro de agua a su casa vaya a permanecer

interrumpido durante varias horas.

o el recipiente de almacenamiento de hie!o tenga que

ser removido durante cierto tiempo.

o se vaya a ir de vacacioneso (De igual manera, cierre la

v_Ivula en ta linea de suministro de agua que va hacia el refrigerador.)

• Lleve el control del congeladoz a la posici6n OFF (apagada) o

Si esta es su primera mgquina de hacer hielo...

Usted escuchax_ ruidos que pueden parecerle extrafios. Estos son los sonidos normales del proceso de hacer

hielo y no deben set' motivo de inquietud.

Brazo detector en _a posicibn STOP

(PARADA--hacia arriba)

Bravo detector en la posici6n ON

(ACTIVA_hacia ab_jo)

La m_quina de hacer hielo se llenar_ con agua cuando se enfrle hasta el punto de congelaci6no Nota: Con un refrigeradot recidn instalado, permita que transcurran cerca de 24 horas papa que el compartimiento del

congelador se enfrfe io suficiente como para hacer hielo, Deseche los primeros lotes de cubos de hielo (16 6 24

cubos)o Con esto se eliminator cualquiera impureza que exAstaen la lfnea de agua. Haga 1o mismo despuds de

periodos de vacaciones o despuds de extensos perfodos durante los cuales no se haya usado el hielo.

Para asegurar clue el recipiente se llene de hielo, nivele los cubos ocasionalmente. Cuando los cubos

caen en el recipiente es posible que se apilen cerca de la

m_quina de hacer hielo y empujen e! brazo detector hacia la posici6n STOP (PARADA--hacia axriba)

antes de que el recipiente est_ iteno. A1 mantener los cubos nivelados se permite que la m_iquina de hacer hielo ltene e! recipiente. La m_quina de hacer hielo

eyecta los cubos en grupos de 8 yes normal que varios cubos queden unidos.

Si el hielo no se usa frecuentemente...

Los cubos "viejos" de hielo se tornarfixa opacos y tendr_ sabor a rancioo Vacle pefi6dicamente el

recipiente de almacenamiento de hieto y kivelo con agua tibia. Asegfi_ese de permitir que el recipiente de

almacenamiento se enfffe antes de votver a colocarlo en su lugar_de otro modo es posible que los cubos

de hielo se peguen a ottas paates de la mfiquina de hacer hielo.

E! dispensador de agua y de hiego

Para usar e! dispensador

Presione el borde del vase suavemente contra el bot6n

del dispensador: Seleccione CUBED ICE. (cubes

de hielo), CRUSHED ICE [hie!o triturado (en algunos

modelos)] o WATER. (agua). H recogedor no se vaGa solo. Recogedor

Para reducir Ias manchas de agua, el recogedor y la

parrilla se deber_ limpiar reguJarmente.

Si no hay distribuci6n de agua cuando et refrigerador

est_i primeramente instalado, hay posibilidad de aire en el sistema de la lfnea de agua. Oprima el bot6n del dispensador durante al menos dos minutes para eliminar el aire atrapado de la l_nea de agua y llenar el sistema. Para eliminal las impurezas de la llnea de agua, deshaga los primeros seis vases de aguao

Un interrupter de luz (en algunos modelos) enciende o apaga la luz de noche en el dispensadoro l_atuz se enciende

tambi_n cuando se presiona el bot6n del dispensadoro Cuando se funda la bombilla de! dispensador, deber_

reemplazarse con una bombilla de mLximo 7 vatio.

PRECAUCIObh NIo introduzca nunca los

dedos ni otros objetos en la apertura del dispensador de hielo triturado.

El recipiente de eJmacenamiento de hielo

PAPA SACAR: Levante la

esquina izquierda para desprender el recipiente del entrepafio. J_le!o hacia afuera deteniendo atrfis y adelante.

PARA VOLVER A COLOCAR: Deslice la parte de atr_s del

recipiente hasta que la lengtieta entre en Ia perforaci6n det entrepafio.

Si el recipiente no entrara hasta adentro, vuelva a sacar y gire el

mecanismo de manejo I/4 de vueha_ Empuje de nuevo hasta que la Ieng0eta se atore en la pert:braci6n del

entrepafioo

Dates importantes de su dispensador

Afiade el hielo antes de llenar el vase con bebida.

o No agregue hielo de charolas o de bolsas en e!

recipiente, Podrfa provocar que no sale bien o que no se tfiturara adecuadamente°

- Evite los vases demasiado llenos de hielo y el use de vases

estrechos o demasiado altos. H hielo amontonado podrfa obstruir el orificio o hacer que se congele la puerta del orifice de manera que no se pueda abriro Si hubiera hie!o bloque_ndolo, desprenda con una cuchara de madera.

• Las bebidas y los alimentos no se deber_'a enfriar r_ipidamente en el recipiente del hielo. I_as tatas, botellas o paquetes de comida en el recipiente de hie!os podlfan causar la obstrucci6n det dispositivo

para hacer hielo o del recipiente_

o Un poco de hie!o triturado puede surtir aunque

haMa seleccionado CUBED ICE (cubes de hielo)_ Esto sucede en ocasiones cuando algunos cubes se

canalizan en el triturado_.

• Despuds de usar hielo triturado, un poco de agua puede gotear del vertedero_

o En ocasiones es posible que se forme escarcha sobre

la puerta del orificio del hieto. Esto es normal y

sucede generalmente cuando se ha surtido

repetidamente hielo triturado. La escarcha se evapora despu_s de poco tiempo.

o E1 agua surtida no est_ihelada_ Para agua m_ frfa

agregue simplemente hielo triturado o cubes antes de extraer agua.

Accesorio externo de filtro de agua (opcional con uncosto extra)

Sus cubes de hielo s61o pueden tener un saber tan £tesco come fresca sea el agua a partir de la

cual se les elabora_ Per esa raz6n es una buena idea purificar el agua con un filtroo H ftltro de

agua es una pieza opcional con un costo extra y puede adquifirse en su Centre de Seivicio

Sears. Puede instalarse en minutes cuando se le fijaa una conexi6n de tube de entrada de agua.

Kit de accesorio de suministro de agua (opcional con un costo extra)

En su tienda Sears o su Centre de servicio Sears usted tambi_n puede adquirir un kit de suministro de agua

que contiene tuberfa de cobre, v_Ivula de cierre, acopladores y las instrucciones necesafias para conedtas' la m_quina de hacer hielo a su i_nea de agua frfa.

Cuidado y Rmpieza

Parte externa

Puerta del compartimiento del centro de refrescos--exterior. Utilice solamente l_quido

Iimpiacristales sin amonio o un patio htlmedo para

limpiar el cristal y el marco. Evite el uso de cera en la

puerta del centro de reffescos_ El pozo del dispensador,

por debajo de la parrilla,

se debe mantener limpio y seco, El agua que se queda

en el pozo puede &jar

Presione aqui para

sacarla rejilla,

dep6sitoso Quite los dep6sitos agregando vinagre sin diluir al pozo. Remoje hasta que desaparezcan los

dep6sitos o hasta que se desprendan 1o suficiente para quitarlos.

Evite el uso de cera en el recogedor y los ornamentos.

La almohadilla dispensadora puede limpiarse usando

una soluci6n de agua tibia y bicarbonato de sosa--

apmximadamente una cucharada grande (15 mI) de bicarbonato de sosa en un litro de agua. Enju_guela a

rondo con agua y fi6tela hasta secarlao

Consejo: Abra la pue:ta del congelador un poco para evitar que sale hielo o agua durante la timpieza°

Los mangos suaves de la puerta pueden limpiarse

con facilidad si se les ence:a regularmente cada cierto tiempo (un par de meses)_Use una cera domdstica de

la ma:ca Pledge o Jubilee para encerar los mangos. El sucio se desprender_if_icilmentecon un detergente

lavaplatos y agua o un agente limpiador de uso universal que no sea ab:asivo.

Las manljas largas de la puerta y los ornamentos (en modelos con un juego de materiales omamentales). Se limpian con un patio humedecido con una soluci6n de detexgente suave y agua, Seque con un patio suave°

Mantenga limpio el acabado de pintura. Frote las superficies det refiigerador con un patio limpio

ligeramente impregnado de cera para electrodomdsticos de cocina o un detergente tiquido suave papa lavar

platos, Sdquelas y pfilalas con un patio limpio y suave_ No frote el reffigerador con un patio sucio para lavar

platos o una toaBa mojadao De hacerlo, se podrfan &jar msiduos sobie la supetficie que pueden dafias la pintura.

No utilice estropajos, limpiadores en polvo, cloro o limpiadotes que contengan clom porque estos productos pueden rayar y debilitar el acabado de la pintura.

Proteja el acabado de la pintura. La parte externa del reffigerador tiene un acabado de pintma al homo de

alta catidad_ Con un cuidado apmpiado, este acabado conservar_i su aspecto atractivo y lucir_ como nuevo y

libre de hermmbm durante atios. Aplique una capa de cera para electrodomdsticos de cocina como, po: ejemplo,

la cera de masca Jubilee, cuando el refiigerador estd nuevo y al menos dos veces at afio en 1o sucesivo.

Parte interna

Limpie el interior del compartimiento de alimentos frescos y del compartimiento del congelador al

menos una vez por afio. Desenchufe el reffigerador antes de limpiarlo,. Si no resuha pr_ctico desenchufarlo,

exprima el exceso de agua de la esponja o patio que use para Iimpi_a e! reffigerador cuando los pase alrededor

de interruptores, luces o controles,

Use agua tibia y soluci6n de bicarbonato de sosa--una cucharada grande (15 ml aproximadamente) de

bicarbonato de sosa diluido en un litm de agua. Esto se_vir_i tanto para limpiar como para neutralizar los

oloreso Enjuague a fondo con agua y frote hasta secar.

Los imanes de la puerta se pueden Iimpiar de la misma manerao

Puerta del compartimiento del centro de refrescos--interior.

Limpie inmediatamente el liquido Imanesde la puerta que se derrame° Utilice una

cucharada (I 5 ml) de bicarbonato s6dico en un litro de agua para Iimpiar la superficie interior de la puerta, el

recipiente del centro de refrescos y la puerta de acceso interior. Enjuague y seque.

Evite limpiat las pvadllas frtas de vidrio y la cubierta de vidrio de la gaveta de almacenamiento con agua caliente, debido a que la extlema diferencia de

temperatura podrfa hacer que se rompan. Maneje los

entrepafios de vidrio con cuidado. ChocaI vidrio

templado puede hacer que se rompe en pedazos, Para ayudar a prevenir olores, deje una caja abierta de

bicarbonato de sosa en la parte posterior det reffigeradm, en la pasfilla supe:im: Cambie la caja

cada tres meses. Una caja abierta de bicarbonato de sosa en el congelador absorber_i los olores a rancio°

No lave ninguna parte pl_istica de su refrigerador ]

en sU m_quina lavaplatos autom_itica_

]

Debajo del refrigerador

Cuando se vaya de vacaciones

Para lograr la operaci6n mils eficiente posible, usted tiene

que mantener limpia la _rea debajo del refrigerador.

Saque la rejiila de la base y

barra o succione el polvo que

estfi f_cilmente accesible en las bobinas del condensador

con una aspiradora.

PAPA SACAR LA REJILLA DE LA BASE, abra arnbas

puertas, sostenga la parte inferior de la rejilla y tire de

ella hacia afuera..

PAPA VOLVER A COLOCAR LA REJILLA

DE LA BASE EN SU

LUGAR, alinee las p_esillas de la parte posterior' de la

rejilla con las aberturas en la

placa de la base y empuje la rejilla hacia addante hasta que se trabe a presi6n en su sitio.

Limpie el bobinado de[ condensador al menos

Llna vez pot a_o

Durante vacaciones o ausencias prolongadas, desconecte e! suministro eldctricoque le llega a su refrigerado_; !leveel control a la poslci6n OFF (apagada) y limpie el interior' con una soluci6n de

bicarbonato de sosa formada con una cucharada

(15 ml) de bicarbonato de sosa y un litro de agua.

Frote hasta secar. Para prevenir malos olores, deje abierta una caja de bicarbonato de sosa en el refrigerador. Deje las puertas abiertas_ Lleve el brazo

detector de ta m_iquinade hacer hielo a la posici6n STOP (PARADA--hacia arriba) y desconecte el

suministro de agua que le llega al refrigerador:

Si la temperarura pueda lIegar al punto de congetaci6n, haya una persona calificada para desaguar el sistema del suministro de agua para evitar dafios a Ia propiedad causados por inundaci6n.

Cuando se regrese de vacaciones, seleccione WATER (agua) en e! dispensador y presione el bot6n por dos minutos mfnimo para sacar e! agua vieja del sistema

de agua.

AI mudarse

Detr_s del refrigerador

Se debe tenet cuidado al mover el refiigerador separ_.ndolo de la pared. Todos los tipos de cubiertas de pisos pueden da_arse, en particular las cubiertas acolchadas y aqudllas que tengan superficies en relieve.

Tire de! zefrlgerador hacia afuera en forma recta (sin ladearlo) y vuelva a ponerlo en esa posici6n

empuj_ndolo hacia adentro tambidn con un desplazamiento iecto. M mover el refrigerador hacia

los lados se puede ocasionar da_ffosa la cubierta de su piso o al propio refrigerador. Cuando empuje e!

refrigerador para llevarlo de regreso a su lugar, asegtlrese de que no aplaste el cord6n de alimentaci6n

eldctrica o la llnea de suministro de agua para la mfiquina de hacer hle!o.

Desconecte e! cord6n de atimentaci6n etdctrica del tomacorriente de pared, saque todos los alimentos y

limpie y seque e! interior.

ASEGURETODOS LOSARTICULOS SUELTOS

tales como parrillas y gavetas fijfi_ndolosflrmemente con cinta adhesiva en su lugar para pzevenir dafios.

Asegilrese de que el zefrigerador permanezca en posici6n recta durante la mudanza yen el cami6n de transporte. El refiigerador debe ser asegurado en una posici6n fija en el cami6n para prevenir movimientos. Proteja la parte extedor del refrigerador

con una manta.

Cuidado y mirnpieza

Cambio de la bombiila

Desenchufe el refrigerador antes de cambiar una bombilla.

Antes de cambiar una bombilla quemada,

desenchufe el refrigerador o desconecte el suministro

et&trico en el interruptor del circuito o en la caja de fusibles con el fin de evitar el conracto con un

filamento de alambze con corriente. (Una bombilla quemada puede _omperse cuando se Ie cambia.)

Nota: Con llevar el control del teffigetador a la

posici6n OFF (apagada) no se interrumpe la alimentaci6n eldctrica al circuito de la luzo

Compartimiento de alimentos frescos_ luz superior

!. Para a_linear correctamente las perillas de control,

note la posici6n de cada perilIa para volver a colocarhs correctamente, gi:e cada perilla completamente hacia Ia izquierda y luego s_iquelas.

Pasador ....

Compartimiento de alimentos frescos_ luz inferior (en algunos modelos)

Esta Iuz est_ situada detrgs de la gaveta superior o justo

sobre la gaveta superior (dependiendo de su modelo).

I. Desenchufe el reffigerador.

2. Si la luz est:i detr_is de Ia gaveta superior usted tendr:i que extfaer Ia gaveta y la parrilla que se halla

sobre la gavetao Para sacar la gaveta, lea la subsecci6n C6mo sacar las gavetas de almacenamiento en la secci6n Parritlas y gavetas de almacenamiento.

Para extraer la parrilla, saque primero todos los

alimentos que se hallen sobre etla_Seguidamente

incline la pa:rilla hacia arriba en la parte fiontal y

lev_tela sac_ndola del carril vertical.

3. Sostenga ta parte inferior' de la pantalla de luz y tire

de ella hacia adelante y hacia arriba,

2. Para quitar la pantalla de la bombilla, tire hacia

usted.

Despuds de colocar una bombilla nueva del mismo o de menos vatios, reinstale la pantalla. Reinstale las perillas de control, p6ngalas en ta posici6n que tenian antes y enchufe el refrigelador de nuevo.

4. Despuds de cambiar la bombilla con una del mismo tamafio, vuelva a colocar la pantalla en su lugar. Si

no puede hallar la bombilla correcta para su nevera,

p6ngase en contacto con su representante autorizado.

5. Si la luz estaba detr_s de la gaveta superioz, usted tendril que volver a colocar la gaveta y la paMlla

sobre la gaveta. Para volver a cotocar ta parri!la en su lugar, eleve la

parte frontal de la parritla ligeramente y trabe los

ganchos superiores en tas ranuras grandes m_ bajas

del carrit vertical. Seguidamente, haga descender la parte frontal de la parrilla hasta que quede nivelada.

6. Vuelva a enchufar el refrige_ador_

Compartimiento del congelador

!. Saque la parrilla que se

halh justo debajo del panel de luz. (La parriUa se extrae con mayor facilidad si se le vada primero_)

Tire del panel pl_stico de luz hacia usted. (Se doblar_i para liberar las pestafias de las muescas.)

Despuds de cambiar la bombilla con una det mismo tamafio, vuelva a instalar el panel y la pan'ilia.

Antes de soJicitar un servicio

Sonidos normales de operaci_n

Estos sonidos son normales y no indican una necesidad de reparaci6n.

Et nuevo compresor de elevada eficiencia marcha con mayor iapidez y emitir_ un murmullo o un sonido pulsante m_ agudo mientras est_ funcionandoo

El temporizador de descongelaci6n y el control del refrigerador emitir_n un sonido "clic" al activarse y desactivarse.

E! ventilador que hace circular el aire dentro del congelador. Este aire es el que mantiene las temperaturas en todo el refi'igeradot:

E! agua que gotea sobre el calentador de descongelaci6n causando un sonido silbante, chisporroteante o de revent6n durante el ciclo

de descongelaci6n. El flujo de refrigerante a travds de la bobina de enfriamiento del

congelador suena como agua hirviente o emite un ruido borboteante. Sonidos de estallido o revent6n de las bobinas de enfiiamiento causados

pot la expansi6n y contracci6n dura_'_te la descongetaci6n y la refrigeraci6n que sigue a la descongelaci6n,

El agua que gotea ai derretirse desde e! evaporador y fluya hacia la vasija de desagtie durante el ciclo de descongelaci6n.

Mgquina de hacer hielo

La v_il,aila de agua de la m_quina de hacer hielo emitir_ un murmullo cuando la m_quina de hacer hielo se llena de aguao Si el brazo detector est_ en la posici6n

ON (ACTIVA--hacia abajo), la v_Ivula emitit_i este murmullo incluso si todavfa no se le ha conectado a la toma de aguao Si se mantiene el brazo detector' en la

posici6n ON (ACTIVA--hacia abajo) antes de que se le conecte esta v_Ivula a la toma de agua, la m_iquina de hacer hielo puede da.fiarse. Para prevenir estos dafios, eleve el

brazo detector llev_ndo!o a la posici6n STOP (PARADA--hacia arriba). Con esto se impedir_ que se produzcan estos sonidoso

E! sonido de los cubos de hielo al caer en su tecipiente y del agua corriendo pot la tuberia cuando la m_iquina de hacet hie!o vuelve a llenarse de agua_

"_ _

Antes de solidtar ser sicio

Ahorte tiempo y dineroo

Revise esta iista de causas

de problemas de operaci6n de menor importancia que usted puede corregir pot sf mismoo

Problema El refrigerador no

funciona

El compresor opera durante largos

perlodos de tiempo

El motor arranca

y se detiene frecuentemente

Causa posible

" H refrigetador puede estar en el ciclo de descongelaci6n en el que el ventilador y

el motor del compresor no funcionan durante 30 minutos aproximadamente,

• E1 control de temperatura ester en la posicidn OFF (apagada)o ° Si la luz interior no estd encendida, es posible que el reffigerador no estd enchufado en

e! tomacorrlente de pared.

• Si el enchufe est_ en su posici6n correcta y el refrigerador no funciona, enchufe una t_npara o un artefacto pequefio en el mlsmo tomacorriente papa determinar si el interruptor de circuito se ha dispalado o si algiln fusible esterquemadoo

• Los refrigeradores modernos con mayor espacio de almacenamiento y un

compartimiento rods grande de congelaci6n requieren rods tiempo de operacidn.

• Esto es normal cuando e! refrigerador se entrega por primera vez en su hogat _---

usualmente se requiete que pasen 24 horas para que se enfrle pot completo.

- Se colocaton grandes cantidades de alimentos en el refdgerador para enfriar o congelaro

• Clima caliente--Se abte la puerta con frecuencia.

• La puerta se dej6 abierta o no ester seltando hermdticamente al cerrarla debido a que el refrigerador no est_ bien niveladoo

o Los controles de temperatura se graduaron en un punto demasiado fHo. ° H condensador necesita limpieza.

• El control de temperatura arranca y detiene el motor para mantener temperaturas pajeras. Esto es normal.

Vibraci6n o traqueteo

• Si el refiigerador vibra, 1o m_is probable es que no estd descansando firmemente sobre

el piso. Los tornillos del rodillo frontal necesitan ajuste o el piso es ddbil o disparejo.

• Si los platos vibran en las parrillas, intente cambiarlos de lugar. Es normal una ligera

vibraci6n.

• La lfnea de suministro de agua de la m_iquina de hacer hieto puede estaI" traqueteando;

mueva el refrigerador sepat_ndo!o 1/2" (13 mm) de la pared.

Sale aire caliente del rondo

del refrigerador

o Este es el flujo normal de aire que enfrfa el motor. En el proceso de refrigeracidn, es

normal que el calor sea expulsado en la _ireadebajo del refrigerador. Ciertas cubiertas de piso se decoloran a estas temperatu:as normales y seguras de operacidn. Ud. deberia

consultar con su proveedor de cubiextas para piso si no Ie gusta esta decoloraci6n.

Los alimentos ° Los alimentos no est_n apropiadamente cubiertos, empaquetados o sellados,

se secan

El compartimiento

de alimentos frescos o del congelador es

muy c_lido

• E1 contro! de temperatura no se ajust6 a un nivel suficientemente frfoo " Clima c_tido--Se abre la puerta con frecuencia.

• La puerta se deja abierta durante largo tiempo. ° Es posible que un paquete mantenga la puerta abierta o que la puerta estd sobrecargada

o que los imanes no est_n haciendo contacto con las puertas. Quiz_s usted tenga que limpiar los imanes.

Problema Causa posible

Los cubos de hielo se • La puerta puede haberse dejado entzeabiertao

producen lentamente

Los cubos de hielo

tienen un o!or y sabot extrafios

o Ponga el compaidmiento de! congelador a una temperamra m_ baja°

o Es preciso desechar los cubos m_ viejos. Vade el recipiente de hielo cada 30 dfas o Hay que lavar el recipiente de almacenamiento de hielo.

• Los paquetes sin sello herm&ico en el compartimiento del refrigerador y/o del congelador pueden estas' transmidendo olor/sabor a los cubos de hielo,

o E! interior det refrigerador necesita limpieza.

La m_quina

autom_tica de hacer

hielo no funciona

No funciona el dispensador de

cubos de hielo

Se forman racimos de hielo en el

recipiente de almacenamiento

o Brazo detector de la m_iquina de hacer hielo en la posici6n STOP (PARADA--hacia arriba)o

• El suministro de agua est:_interrumpido, desconectado o la tuberfa de agua estfi obstruida.

- El compartimiento de! congelador est'. demasiado c£lido.

• En ocasiones los cubos se fimden con fl ]ado de! molde de hido y retienen el bt_zo detector en la posici6n STOP (PARADA hacia arriba). Remueva este hielo para volver a porter

en marcha la m_iquina de hacer hielo.

" Los cubos apilados en el recipiente de almacenamiento pueden hacer que la mfiquina

de hacer hielo se apague prematuramente. Con el brazo detector en Ia posici6n STOP

(PARADA--hacia arriba), nivele los cubos con Ia mano.

• Cuando se intent6 agarrai los cubos con la mano, es posible que se haya empujado

el brazo detector por error a la posici6n STOP (PARADA--hacia arriba).

• Cubos demasiado pequefios Ia v_i!walade cierre de agua que conecta el refrigerador con la linea domdsdca de agua puede estar obstruida,

* Saque el recipiente de almacenamiento_ Si !os cubos est_ congelados en el brazo

met_ilico, remudva!os.

• La m_iquina de hielo est_ apagada o el suministro de agua est_ interrumpido.

° Si halla racimos irregulares de cubos de hielo en el recipiente de almacenamiento,

rompa todos los que pueda con la presi6n de sus dedos y deseche los restantes.

• Si usted no usa el hielo con mucha frecuencia, se pueden formar racimos de hielo en el recipiente de almacenamiento y _stos pueden bloquear el dispensador. Saque el

recipiente de almacenamiento del congelador y parta los racimos de hielo con su manoo Deseche todos los que no pueda partir.

Cubos pequefios • Filtro de agua puede estartapado, Reemplace el carmcho del filtro o remueve el filtro y

o con hoyos instale el tap6n° El dispensador de

agua no funciona

o La llnea de suministro de agua estfi interrumpida o no est_ conectada.

• La llnea de suministro de agua puede estar obstruida con sedimentos.

• Si el dispensador no suministra agua cuando el refrigerador se instala por primera vez, quiz_s haya afireatrapado en el sistema de agua. Optima la almohadi!la de! dispensador

durante al menos dos minutos para dejar escapar e! afireatrapado en la llnea de agua y llenar el sistema de agua.

- Filtro de agua puede e.star tapado. Reemplace el casmcho dd filtro o remueve el flltro y instale el tap6n..

Antes de solicitar servido

Problema Causa posible E1agua chorreando

del dispensador El agua en el primer

vaso no es_ fria

Se forma humedad en la parte externa

del refrigerador Humedad se acumula

en el interior

El refrigerador despide olores

• Carmcho del iqltro ieci_n instaiado. Deje correr el agua desde el dispensador pot

I minuto (aprox. medio gal6n [2 liuos])

Permita que transcurian apmximadamente 24 horas para que e! agua se enffie a la temperamra apropiada despu& de instalar el refrigerador:

Si el dispensador de agua no ha sido utilizado durante un extenso perfodo, el agua en el primer vaso no estar_i tan f_qacomo los vasos subsiguientes.

Si se ha vaciado el sistema de agua, permita que transcurlan varias horas hasta que el nuevo suministro de agua se haya enfriado.

o No es algo raro durante pedodos de humedad elevada_

La puerta se abra con demasiada frecuencia o durante demasiado tiempo.

En climas htlmedos, e! aire lleva la humedad al refrigerador cuando se abmn las puertas.

Los alimentos con olores fueites deben cubrirse herm&icamente.

Revise para detectar cualquier alimento descompuesto_

El interior del refrigerador necesita limpieza.

Mantenga abie_ta una caja de bicarbonato de sosa en el refrigeradm; cambia la caja cada ires meses,

La luz del interior ,

no funciona

Eltabique entre el compar timiento de

alimentos frescos y el

compartimiento del congelador se siente

tibio al tacto

La puerta no se cierra apropiadamente

o solo se cierra parcia[mente

No sale agua pero et disposidvo para

hacer hielo funciona°

No sale agua y no se hacen cubos

Escarchao cristales de hielo en los

alimentos congelados

No llega electricidad al tomacorriente,

Hay que memplazar la bombilla.

Esta tibieza normal es creada por el sistema autom_itico economizador de energia eldctrica que hace circular l_quido tibio alrededor de! borde frontal dd compa_timiento

del refrigerador para ayudar a impedir ta condensaci6n en la parte exterior del refdge_adoI en climas cdientes y htlmedos.

• Las pue_tas est_n disefiadas para permanecer parciatmente abiertas con Ia finalidad de facilitar la introducci6n de atimentos en el refiigerador.

° El agua en el dep6sito est_ congelada, ]_.lamepara seIvicio.

• La linea de agua o la vLlvula de cier_e est_ tapada., Llame a un plomero.

° Filtro de agua puede estar tapado° Reemplace el caItucho o remueve e! filtro y instaJe

el tap6n,

° Posiblemente se haya dejado la puerta entreabierta o un paquete retiene la puerta abierta. o La puerta se abre con demasiada fi'ecuencia o durante demasiado tiempo_

• La escarcha dentro de un paquete es algo normal, 90

Paralas reparacieneso piezasde repuesto

queustedneces[te

Llamede 7 AM a 7 PM,7 d[asa lasemanaal

toi

(1-800-366-7278)

Paraservic[ode reparacJ6nen casade

lasmarcas principaaes

Llame24 horasal d[a,7 d[asa lasemanaal

(1-800-469-4663)

ParaaocaHzarel Centrode $ervicJode

ReparacJonesSearsen su_rea

Llame24 horasal d[a,7 d[asa lasemanaal

t o8@@o488ol

Pararecibir informaci6nsobrela compra

de unAcuerdodeManten[mJentoSearsopara

indagarsobreunAcuerdoexistente

Llamede9 AM a ,5PM,de lunesa s_bado

m_ m_

America's Repair Specialists

Modelos lado a lado

24, 28 y 30

Esta garantia s61o es vgllda en los Estaclos Unidos.

GA NTIA PAP EL

R EPu DOR SEARS

Garantla completa de un aRo para el refrigerador

Durante un a_o a partir de la fecha de compra, si este refrigerador se opera

y se mantiene en conformidad con las instrucciones anexas o entregadas

con et producto, Sears reparar_ este refi'igerador, gratuitamente, si _ste Ilegase a tener alg_n defecto en materiales o fabricaci6n_

Garantia completa de cinco afios

para el sistema sellado de refrigeraci6n

Durante cinco a_os a partir de la fecha de compra, si este refrigerador se opera y se mantiene en conformidad con las instrucciones del usuario anexas o entregadas con el producto, Sears reparar_ el sistema se!lado

(que consiste en el agente refrigerante, la tuberia de conexi6n y el motor

det compresor), gratuitamente, si _ste Ilegase a tener alg6n defecto en materiales o fabricacibn.

La cobertura de garanda indicada anteriormente s61o tiene validez para los refrigeradores que se usan para el almacenamiento de alimentos con fines

dom_sticos privados. El servicio de garantia est_ a su disposicibn poni_ndose en contacto con el

CENTROIDEPARTAMENTO DE SERVICIO SEARS HAS CERCANO a su domicilio en los Estados Unidoso Esta garanda s61o tiene vatidez mientras

este producto se halle en uso en los Estados Unidos_ Esta garantia fe otorga derechos legales especificos Y usted puede tener

tambi_n otros derechos que varian de estado a estado.

Sears, Roebuck and Co., Dept. 8 i 7VVA, Hoffman Estates, IL 60179

Para Ilamar

gratuitamente

el servicio de

= •

reparac_on:

i-800-4-MY-HOMF

(I-800-469-4663)

Para piezas:

1-800-FON-PART

(I-800-366-7278)

Sears, Roebuck and Co., Hoffman Estates, IL 60 i 79 U.S.A.

ISR6180 I 162D9060P005

RIGEP ADOR

Todas las plezas de reparaclon estan d,spon,bles para s

compra inmediata u orden especial cuando visite su Centro de Servicio Sears o el Departamento de Servicio Sears rags

cercano a su domicilio en la mayona de las tiendas Sears. Par,a, solicitar el servic[o de reparac, i6n o pedir piezas por

telefono, llame a los numeros telef6nicos gratuitos que se presentan en la columna izquierda en esta p_,gina.

Cuando solicite el servicio de reparaci6n o coloque pedidos

de piezas, aporte siempre la siguiente informaci6n:

Tipo de producto _ N6mero de la pieza

N6mero de modelo • Descripci6n de la pieza

Estelibro est6 impresoen papel reciclado.

impreso en los EstadosUnidos

Hoja de Datos de Funcionamiento

C_rtucho WR97X! 0006 del sistema de filtraci6n de agua Kenmore

Comprobaci6n de afirmaci6n de salud Certificada por NSFIANSi*

Factores de 100% incorporados para la utilizacibn no meclida)

EstLadar No. 42: Efectos est_tlcos

Par'ametros USEPA Efluente

MCL

C|OEO

T&O

Pardcuhs**

ParAmetros USEPA

MCL

Turbidez

q:uistea

Homo a pH 6,5

....H °mo a pH 8.5

Probado utilizando una tasa de flujo de 0,5 gpm (1,8927 lfmin.); presi6n de 60 psig (4,218 Kg/cm2); pH de 7,5 ± 0,5; tem

** Medici6n en partfculas/m! ***Unidades de mzbidez Nefdom_trica--NTU

1 NTU***

! 99,95% de reducci6n

l_'rppb ..............

I5 ppb

Calidad del

influente

2,06 ppm

'3.i'00[064

Est_ndar No. 53: Efectos Rdativos a la Salud

Calidad dd

influente

23,25 NTU

494.169

157 ppb ...................

162 ppb

Promedio

0,I4 ppm

M_x.imo

0,3. ppm ....

5i9

Efluente

Pzomedio M_ximo

o,iom-u ........O,I NTU

92 179

3 ppb 3 ppb

2425

% de reducci6n

Promedio M_imo

93 85

99,98 99,92

% de reducci6n

Promedio

99,6.....

99,98

>98 >98

Mgximo

'99,3

99,96

>98 >98

de 20 ± -,5 C

Especificadones de Operaci6n

• Capacidad: certiflcada hasta 200 galones (757 t) • Tempe_atura: 33°-100 ° F (0,6°-38 ° C)

• Requerimientos de presi6n: 40-120 psi (2,8-8,2 bat), sin choque • Tasa de flujo: 0,.5 gpm (1.9 lpm)

RequeHm_entos Generales de Instalaci6nlOperaci6nlHantenimiento

" Lave el nuevo cartucho a la tasa mfixima pot 60 segundos para sacar el aire atrapado.

• Reemplace el cattucho cuando el flujo se haga muy lento; pot lo menos cada seis meses.

Avisos Especiales

• Las instmcciones de instalaci6n, las piezas, la informaci6n sobre la disponibilidad de set_dcio y la garantla est_ndar

se incluyen con el producto al enviarlo.

• Este sistema de agua potable debe mantenerse conforme alas instrucciones del fabficante, incluyendo el reemphzo de los cartuchos.

• No utilice en los sitios donde e! agua es de calidad mlcrobiol6gicamente dudosa, ni con aguas de calidad desconocida, sin una desinfecci6n adecuada antes o despuds det sistema.. Los sistemas certificados para la

reducci6n de quistes se pueden usar en aguas desinfectadas que puedan contener quistes flltrables_

• Los contaminantes u otras substancias que este sistema de tratamiento de agua puede remover o reducir, no estfi_n presentes, necesariamente, en su agua.

• Verifique el acatamiento de Ias leyes y reglamentos estatales y locales.

Est6ndares lnternacionales NSF

Est_ndar No. 42: Efectos Est6ticos

Unidad qufmica

Reducci6n del sabot y olor Reducci6n de ctoto, Clase I

Unidad de flit*ado mecfi.nico

Reducci6n de part_culas, Clase I

E1 cartucho WR97X10006 y el sistema de filtraci6n de agua pot Kenmore han sido pmbados

y certificados pot la NSF s6!o para las funciones 93 que se relacionan en el texto inmediatamente anterior.

Est_ndar No. 53: Efectos Est6ticos

Unidad de zeducci6n qulmica

Reducci6n de! p!omo

Unidad de filtiado mecgnico

Reducci6n de quistes Reducci6n de turbidez

Hecho pro: Sears, Roebuck and Co. Hoffman Estates, IL 60179

Probadoy

Certi_icadoseg_n

lanormasANSI/NSF

Nonnas42 y 53

Notas

Side by Side,

24, 28 and 30

Models

This warranty is valid only in the United States.

SEARS R

VAR N=rY

Full One-YearWarranty on Refrigerator

For one year from date of purchase, when this refrigerator is operated and maintained according to instructions attached to

or furnished with the product, Sears will repair this refrigerator,

free of charge, if defective in material or workmanship.

Full Five-YearWarranty on Sealed Refrigeration System

For five years from date of purchase,when this refrigerator is operated and maintained according to owner's instructions attached

to or furnished with the product, Searswill repair the seated system

(consisting of refrigerant, connecting tubing and compressor motor),

free of charge, ifdefective in material or workmanship° The above warranty coverage applies only to refrigerators which are

usedfor storage of food for private household purposes,

To Call

Toll Free

For Service:

1-800.4-MY-HOME _"

(I-800-469-4663)

For Parts:

i -800-FON-PART

(i-800-366-7278)

Warranty service isavailable by contacting the NEAREST SEARS SERVICE CENTER/DEPARTMENT in the United States.This warranty applies only while this product is in use in the United States_

This warranty gives you specific legal rights, and you may also have

other rights which vary from state to state.

Sears, Roebuck and Co., Dept. 817WA, Hoffman Estates_ IL 60 !79

FRIGEP TOR

All repair parts are available for immediate purchase or special order when you visit your nearest Sears Service

Center, or the Service Department at most Sears Stores. To request service or order parts by phone, call the toll

free numbers listed to the left. When requesting service or ordering parts, always provide

the following information:

Product Type Model Number

Part Number

Part Description

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A.

[SR6180 j 162Dg060P005 96 Thisbook isprinted on recycledpaper.

I 1-97 CG Printed in U.SA

Kenmore 36358895891, 36358892891, 36358485892, 36358482892, 36358897891 Owner’s Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
