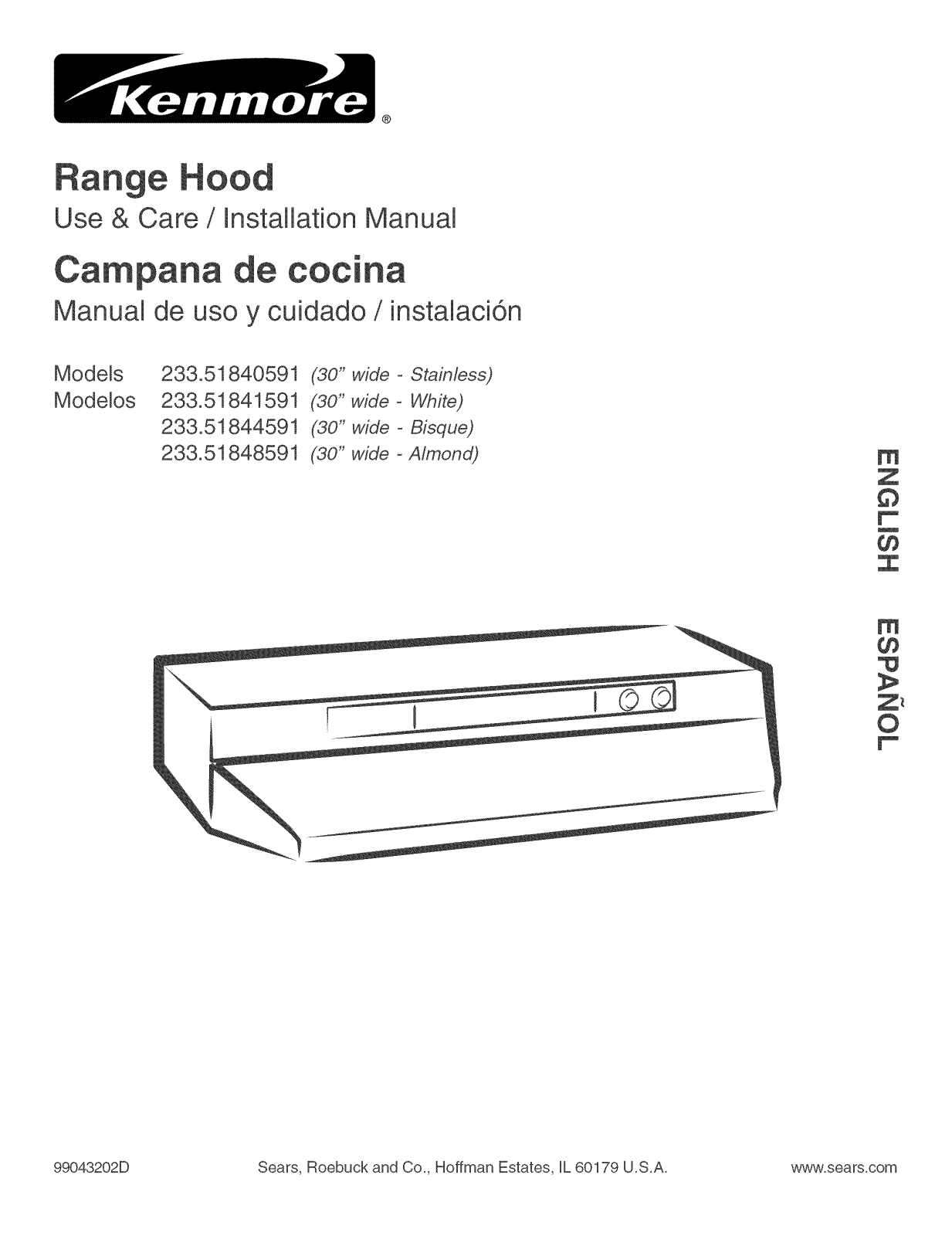

Use & Care / installation Manual

cocina

Manual de uso y cuidado /instalaci6n

Models Modelos

233.51840591 (3o" wide - Stainless)

233.51841591 (3o" wide - White)

233.51844591 (30" wide - Bisque)

233.51848591 (3o" wide - Almond)

99043202D Sears, Roebuck and Co,, Hoffman Estates, UL60179 U,S,A, www,sears,com

SECTION ..................................................................... PAGE

Warranty .............................................................................. 2

Safety Instructions ............................................................... 2

Operation ............................................................................. 3

Cleaning .............................................................................. 3

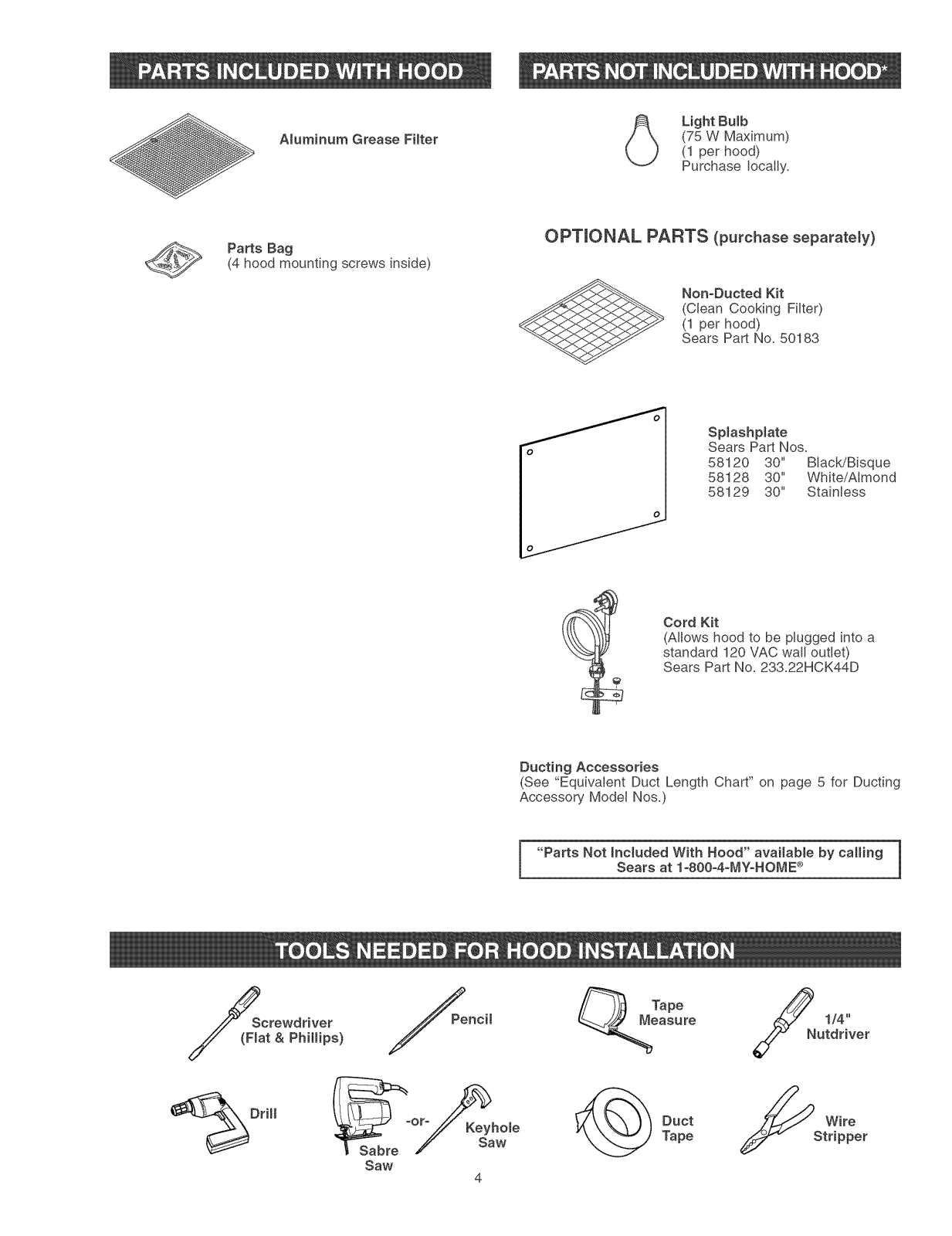

Parts Included With Hood ................................................... 4

Parts Not Included With Hood ............................................ 4

Tools Needed ...................................................................... 4

Equivalent Duct Length Chart ............................................ 5

Prepare The Hood Location ............................................... 6

Prepare The Hood .......................................................... 7, 8

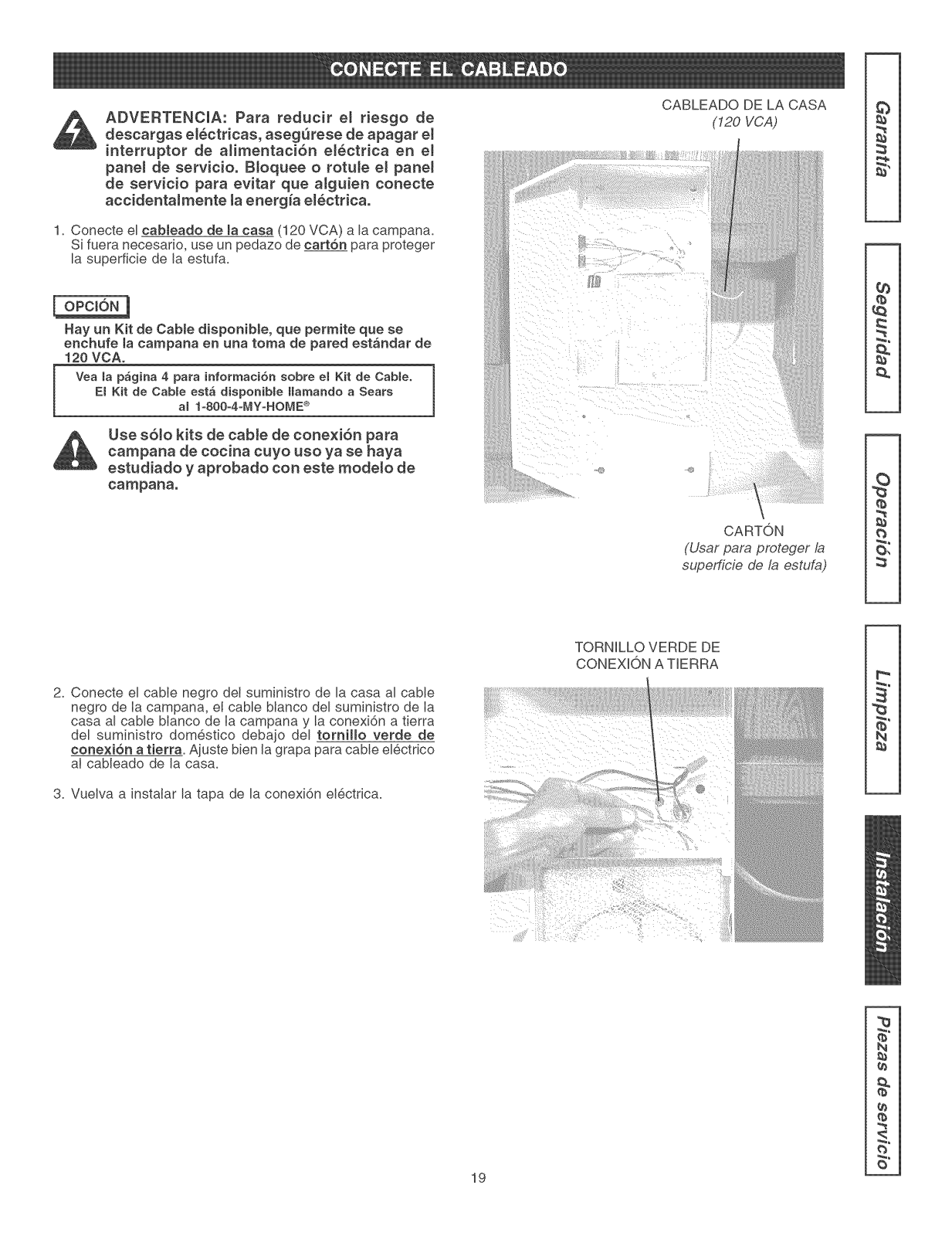

Connect The Wiring ............................................................ 9

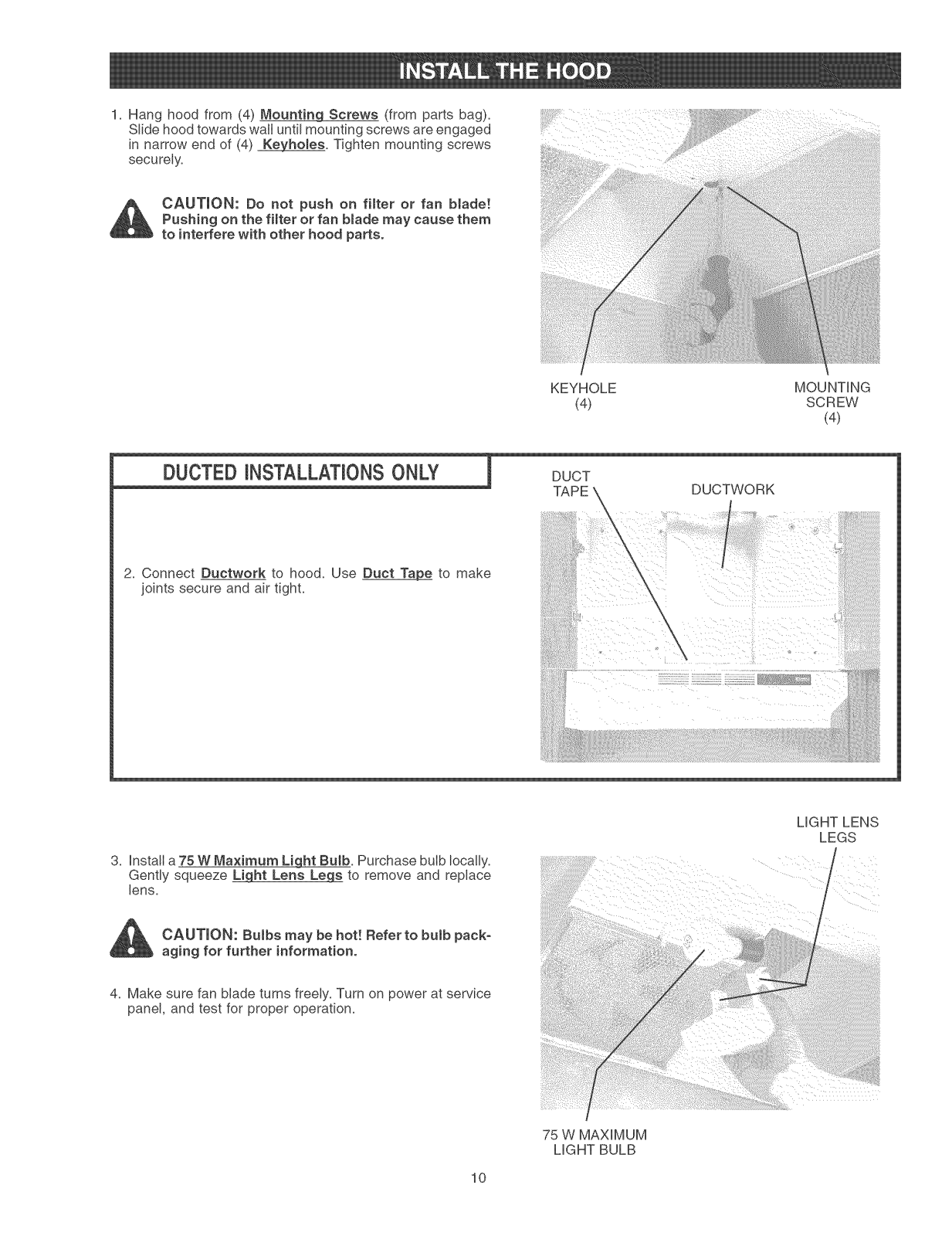

Install The Hood ................................................................ 10

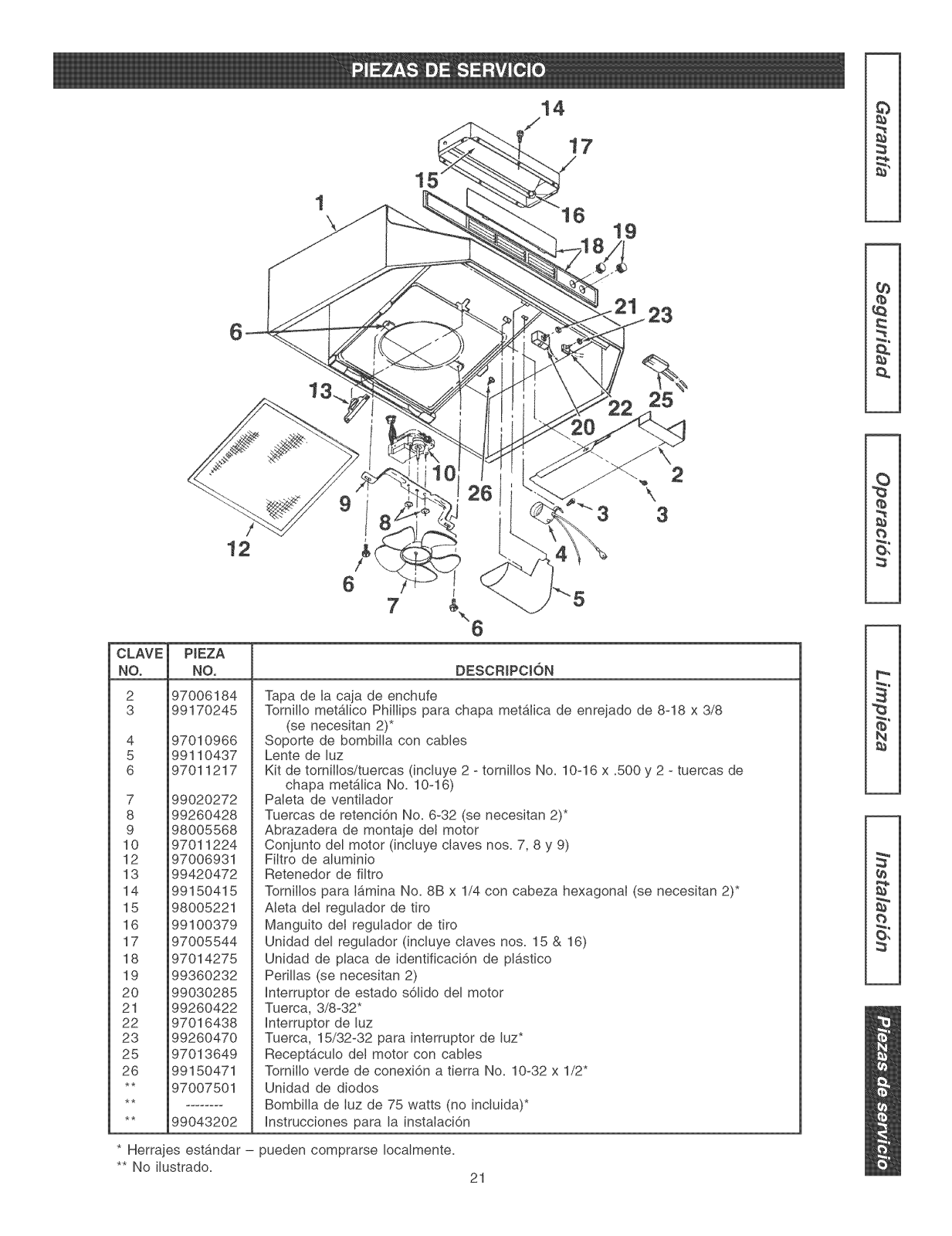

Service Parts ..................................................................... 11

A iNTENDEDFOR DOMESTICCOOKINGONLY.

If within 1 year from the date of installation, any part of this range hood fails to function properly due to a defect in mate- rial or workmanship, Sears will repair the part or furnish and

install a new part, free of charge. FULL 30_DAY WARRANTY ON FIN_SH ON PAINTED OR

BRIGHT METAL PARTS Ifwithin 30 days from the date of installation, the finish on any

painted or bright metal parts of this range hood is defective in material or workmanship, Sears will furnish and install a new part, free of charge.

WARRANTY SERVICE iS AVAILABLE BY CONTACTING THE NEAREST SEARS SEVICE CENTER/DEPARTMENT

iN THE UNITED STATES.

This warranty applies onty while this product is in use in the

United States. This warranty gives you specific legal rights

and you may have other rights which vary from state to state. Sears, Roebuck and Co., Dept 817WA, Hoffman Estates,

IL 60179

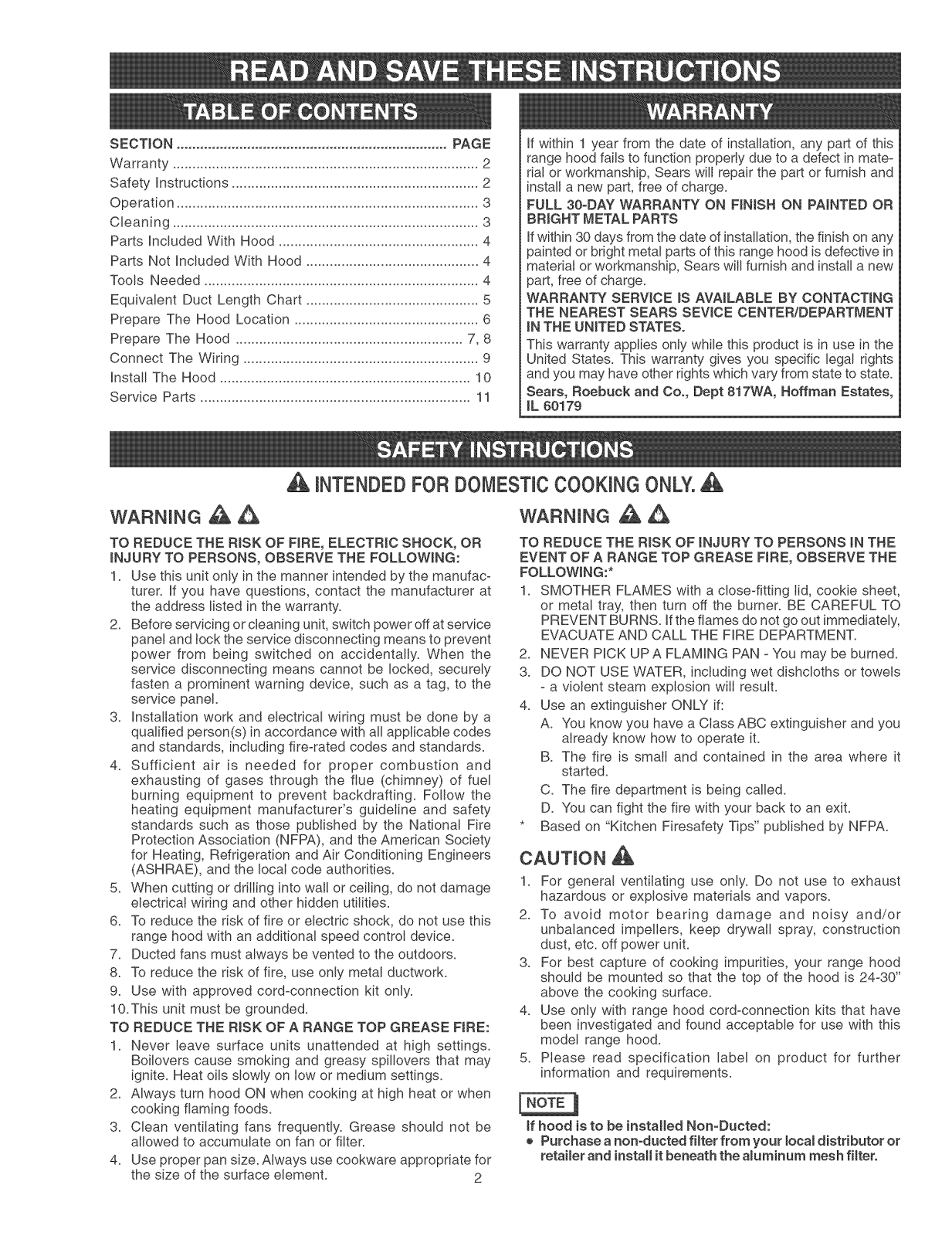

WARNING ,_, A

TO REDUCE THE RiSK OF FIRE, ELECTRIC SHOCK, OR iNJURY TO PERSONS, OBSERVE THE FOLLOWING:

1. Use this unit only in the manner intended by the manufac- turer. If you have questions, contact the manufacturer at

the address listed in the warranty.

2. Before servicing or cleaning unit, switch power off at service

panel and lock the service disconnecting means to prevent power from being switched on accidentally. When the

service disconnecting means cannot be locked, securely fasten a prominent warning device, such as a tag, to the

service panel.

3. Installation work and electrical wiring must be done by a qualified person(s)in accordance with all applicable codes

and standards, including fire-rated codes and standards.

4. Sufficient air is needed for proper combustion and exhausting of gases through the flue (chimney) of fuel

burning equipment to prevent backdrafting. Follow the heating equipment manufacturer's guideline and safety

standards such as those published by the National Fire

Protection Association (NFPA), and the American Society

for Heating, Refrigeration and Air Conditioning Engineers

(ASHRAE), and the local code authorities.

5. When cutting or drilling into wal! or ceiling, do not damage electrical wiring and other hidden utilities.

6. To reduce the risk of fire or electric shock, do not use this

range hood with an additional speed control device.

7. Ducted fans must always be vented to the outdoors.

8. To reduce the risk of fire, use only metal ductwork.

9. Use with approved cord-connection kit only.

10.This unit must be grounded.

TO REDUCE THE RISK OF A RANGE TOP GREASE FIRE:

1. Never leave surface units unattended at high settings.

Believers cause smoking and greasy spillovers that may ignite. Heat oils slowly on low or medium settings.

2. Always turn hood ON when cooking at high heat or when cooking flaming foods.

3. Clean ventilating fans frequently. Grease should not be allowed to accumulate on fan or filter.

4. Use proper pan size. Always use cookware appropriate for the size of the surface element. 2

WARNING ,_, ,_

TO REDUCE THE RiSK OF INJURY TO PERSONS IN THE EVENT OF A RANGE TOP GREASE FIRE, OBSERVE THE

FOLLOWING:*

1. SMOTHER FLAMES with a close-fitting lid, cookie sheet, or metal tray, then turn off the burner. BE CAREFUL TO

PREVENT BURNS. Ifthe flames do not go out immediately, EVACUATE AND CALL THE FIRE DEPARTMENT.

2. NEVER PICK UPA FLAMING PAN - You may be burned.

3. DO NOT USE WATER, including wet dishcloths or towels

- a violent steam explosion will result.

4. Use an extinguisher ONLY if: A. You know you have a Class ABC extinguisher and you

already know how to operate it.

B. The fire is small and contained in the area where it

started.

C. The fire department is being called.

D. You can fight the fire with your back to an exit.

* Based on "Kitchen Firesafety Tips" published by NFPA.

CAUTION ,_

1. For general ventilating use only'. Do not use to exhaust hazardous or explosive materials and vapors.

2. To avoid motor bearing damage and noisy and/or unbalanced impellers, keep drywall spray, construction

dust, etc. off power unit.

3. For best capture of cooking impurities, your range hood

should be mounted so that the top of the hood is 24-30" above the cooking surface.

4. Use only with range hood cord-connection kits that have been investigated and found acceptable for use with this

model range hood.

5. Please read specification label on product for further information and requirements.

tf hood is to be instatmed Non-Ducted: o Purchase a nonoducted fiBter from your local distributor or

retailer and install it beneath the aluminum mesh filter.

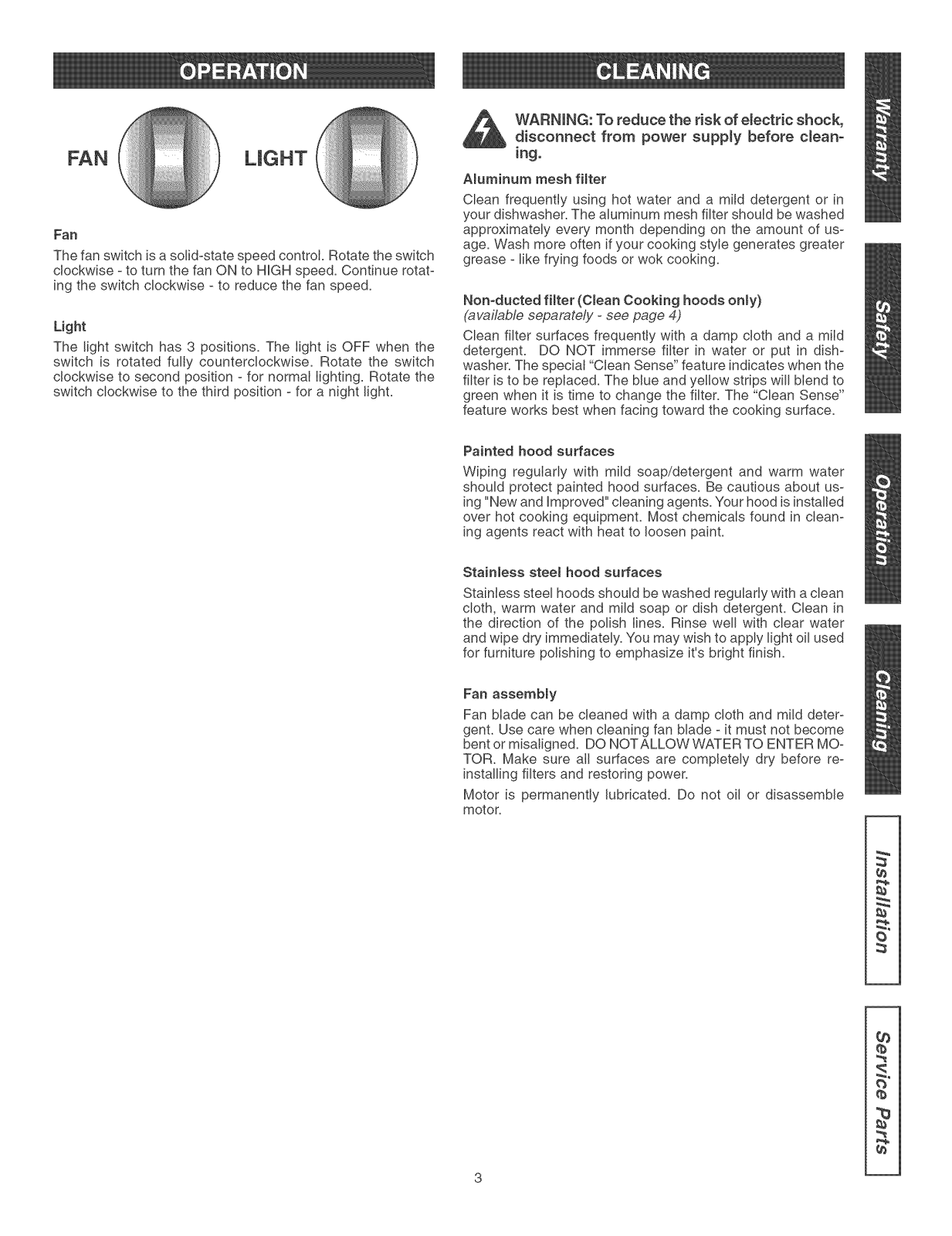

FAN

Fan

The fan switch is a solid-state speed control. Rotate the switch clockwise - to turn the fan ON to HIGH speed. Continue rotat-

ing the switch clockwise - to reduce the fan speed.

Light

The light switch has 3 positions. The light is OFF when the switch is rotated fully counterclockwise. Rotate the switch

clockwise to second position - for normal lighting. Rotate the switch clockwise to the third position - for a night light.

_ WARNING: To reduce the risk of electric shock,

disconnect from power supply before cJean- rag.

ABuminum mesh filter Clean frequently using hot water and a mild detergent or in

your dishwasher. The aluminum mesh filter should be washed approximately every month depending on the amount of us-

age. Wash more often if your cooking style generates greater grease - like frying foods or wok cooking.

Nonoducted filter (CmeanCooking hoods onmy)

(available separately - see page 4)

Clean filter surfaces frequently with a damp cloth and a mild detergent. DO NOT immerse filter in water or put in dish-

washer. The special "Clean Sense" feature indicates when the filter is to be replaced. The blue and yel!ow strips will blend to

green when it is time to change the filter. The "Clean Sense" feature works best when facing toward the cooking surface.

Painted hood surfaces Wiping regularly with mild soap/detergent and warm water

should protect painted hood surfaces. Be cautious about us- ing "New and Improved" cleaning agents. Your hood is installed

over hot cooking equipment. Most chemicaIs found in clean- ing agents react with heat to loosen paint.

Stainless steem hood surfaces Stainless steel hoods should be washed regularly with a clean

cloth, warm water and mild soap or dish detergent. Clean in the direction of the polish lines. Rinse well with clear water

and wipe dry immediately. You may wish to apply light oil used for furniture polishing to emphasize it's bright finish.

Fan assembBy Fan bIade can be cteaned with a damp ctoth and mild deter-

gent. Use care when cteaning fan blade - it must not become bent or misaligned. DO NOTALLOW WATER TO ENTER MO- TOR. Make sure all surfaces are completely dry before re-

installing filters and restoring power. Motor is permanently lubricated. Do not oil or disassemble

motor.

Aluminum Grease F{mter

Light Bumb (75 W Maximum)

(1 per hood)

Purchase IocaIly.

Parts Bag (4 hood mounting screws inside)

OPTmONAL PARTS (purchase separateJy)

NonoDucted Kit (Clean Cooking Filter)

(1 per hood)

Sears Part No. 50183

SpBashpBate Sears Part Nos.

58120 30" Black/Bisque 58128 30" White/AImond 58129 30" Stainless

Cord Kit (Allows hood to be plugged into a

standard 120 VAC wall outlet)

Sears Part No. 233.22HCK44D

(_DriH

Sacrewdriver

t & Phillips)

Saw

encil

Ducting Accessories (See "EquivaIent Duct Length Chart" on page 5 for Ducting

Accessory Model Nos.)

"Parts Not _ncluded With Hood" avaimabJe by calling |

Sears at l oS00-4oMY-HOME ®

Q TapeMeasure

Duct

Tape

_N !/4"

4_S wire

utdriver

tripper

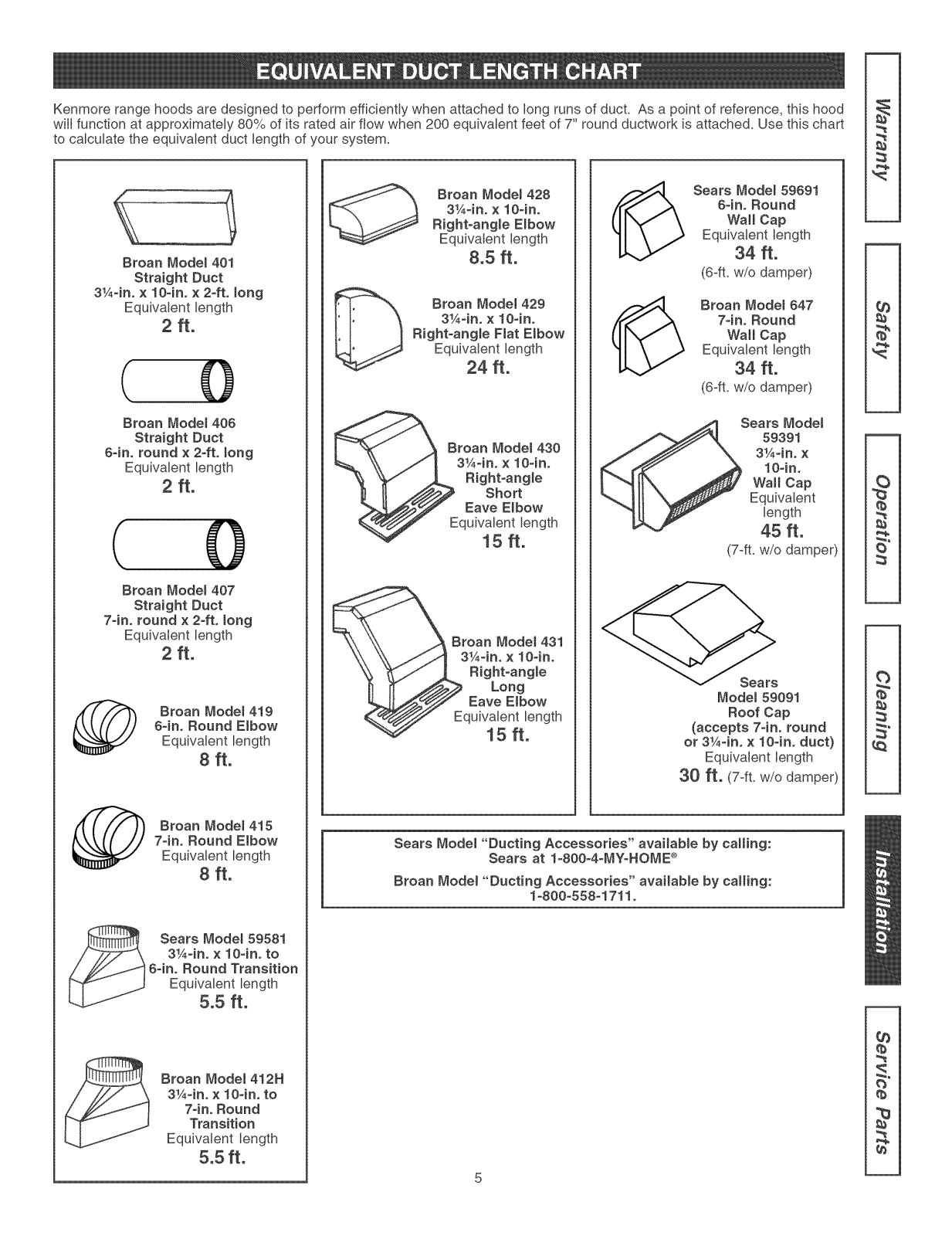

KenmorerangehoodsaredesignedtoperformefficientlywhenattachedtoIongrunsofduct.Asapointofreference,thishood wiIIfunctionatapproximately80%ofitsratedairftowwhen200equivalentfeetof7"roundductworkisattached.Usethischart

tocalculatetheequivalent duct length of your system.

Broan Modem 401

Straight Duct

3¼=in, x lO-in, × 2=ft, mong

Equivalent length

2ft.

( 0

Broan Modem406

Straight Duct

64n. round × 2-ft, long

Equivalent length

2 ft.

( 0

Broan Modem 407

Straight Duct

7-in. round × 2-ft. long

EquivaIent Iength

2 ft.

64n, Round Elbow

Broan Modem419

Equivalent length

8 ft.

Broan Model 428

3¼-in° x lO=in.

Right=angBe Embow

Equivalent Iength

8.5 ft.

3¼-in. x lO-ino

D Broan _'1odel 429

Right-angle Fiat Elbow

Equivalent length

24 ft.

Broan Model 430

3¼-in. x lO-ino

Right-angme

Short

Eave E{bow

quivalent length

15 ft.

Broan Model 431

3¼-in, x lO-in.

Right-angle

Long

Eave Elbow

quivalent length

15 ft.

8=in° Round

Wall Cap

_ Sears Modem 59691

Equivalent length

34 ft.

(6-ft=w/o damper)

74n. Round

Wall Cap

(_ Broan Modem647

Equivalent length

34 ft.

(6-ft=w/o damper)

Sears Model

59391

3¼=in. x

lO-in,

Wall Cap

Equivalent

length

45 ft.

(7-ft= w/o damper)

Model 59091

Roof Cap

(accepts 74n. round

or 3¼-in. × lO-in, duct}

Equivalent Iength

30 ft. (7-fL W/Odamper)

7-in, Round Elbow

Broan Modem415

Equivalent length

8 ft.

3¼-in, x lO-in, to

6=in. Round Transition

Sears Model 59581

Equivalent length

5.5 ft.

3¼=in, x lO-in, to

7=inoRound

Broan Model 412H

Transition

Equivalent Iength

5.5 ft.

Sears Modet "Ducting Accessories" avaimabmeby calling:

Sears at 1-800-4-MY-HOME ®

Broan Modet "Ducting Accessories" availabme by calling:

1_800=558=1711°

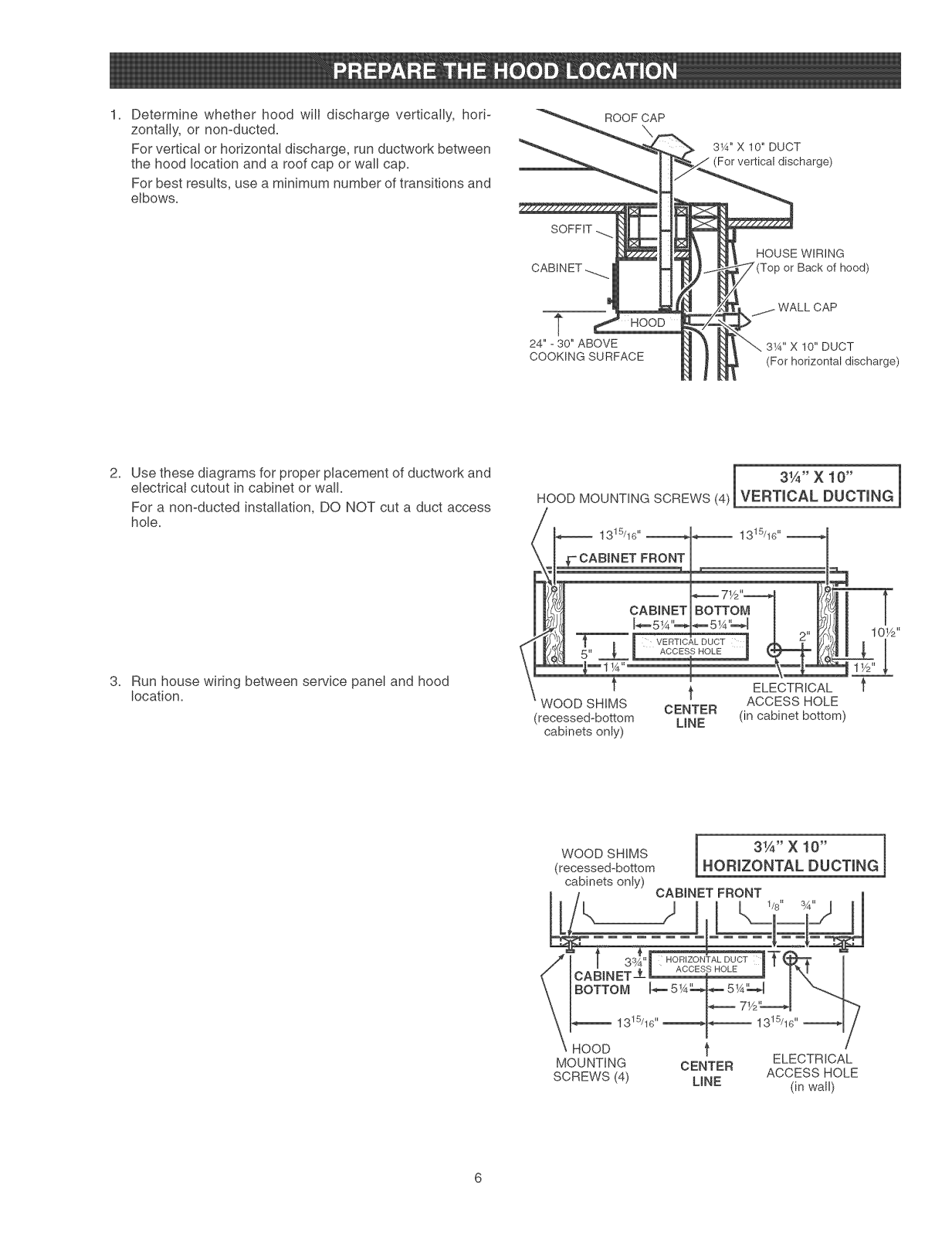

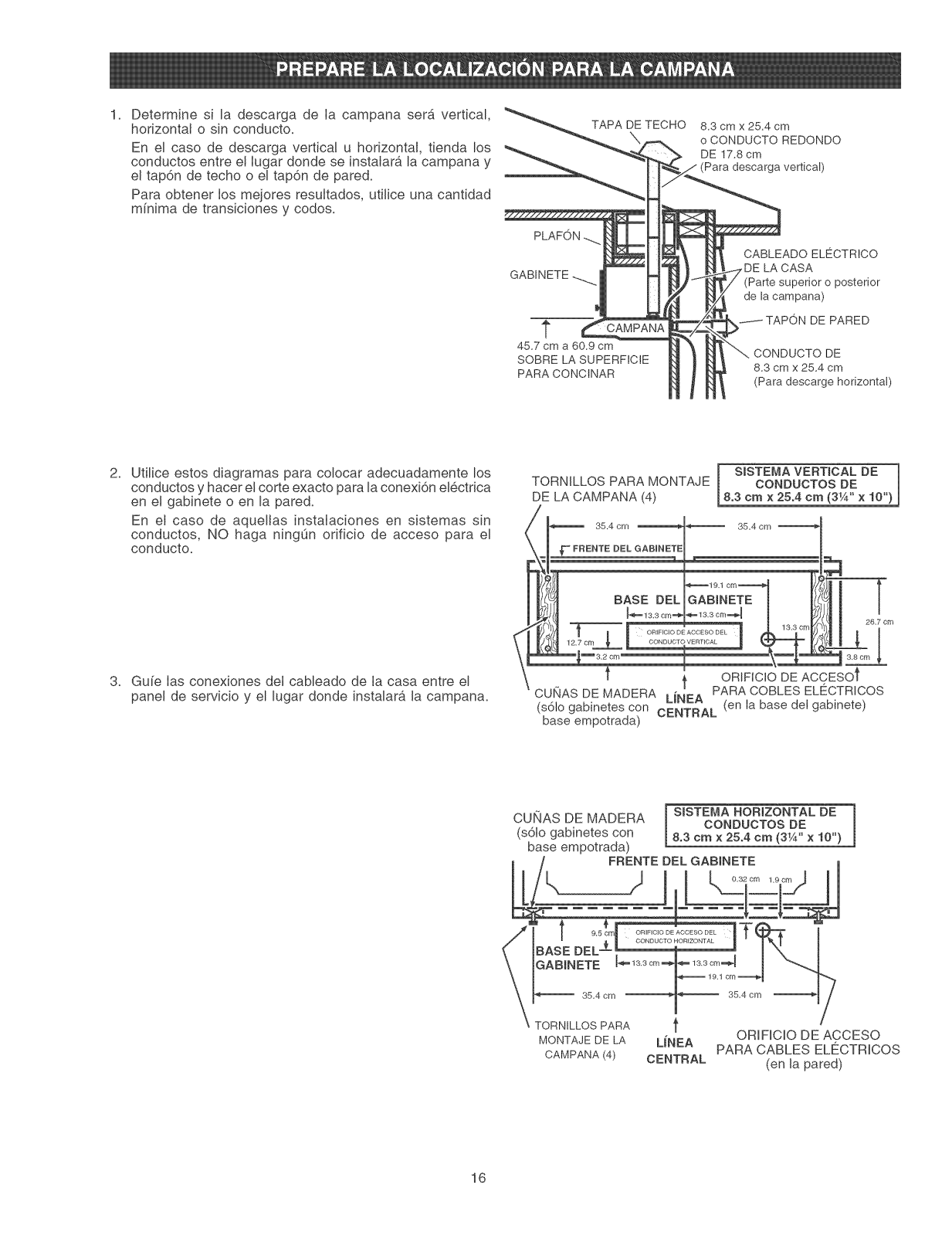

1. Determine whether hood wilI discharge vertically, hod- zontaily, or non-ducted.

For vertical or horizontal discharge, run ductwork between

the hood location and a roof cap or wall cap.

For best results, use a minimum number of transitions and

elbows.

2. Use these diagrams for proper placement of ductwork and electrical cutout in cabinet or wall.

For a non-ducted installation, DO NOT cut a duct access hole.

ROOF CAP

3_A" X 10" DUCT

For vertical discharge)

SOFFIT

HOUSE WIRING

or Back of hood)

CABINET---_.1

CAP

1" oo

24" -30" ABOVE COOKINGSURFACE

HOOD MOUNTING SCREWS (4)reVERT CAL DUCT NG

1315/16`' _ _ 1315/1_;''

_ CABINET FRONT

3_A,'' X 10" DUCT (For horizontal discharge)

31A'X 10" 1

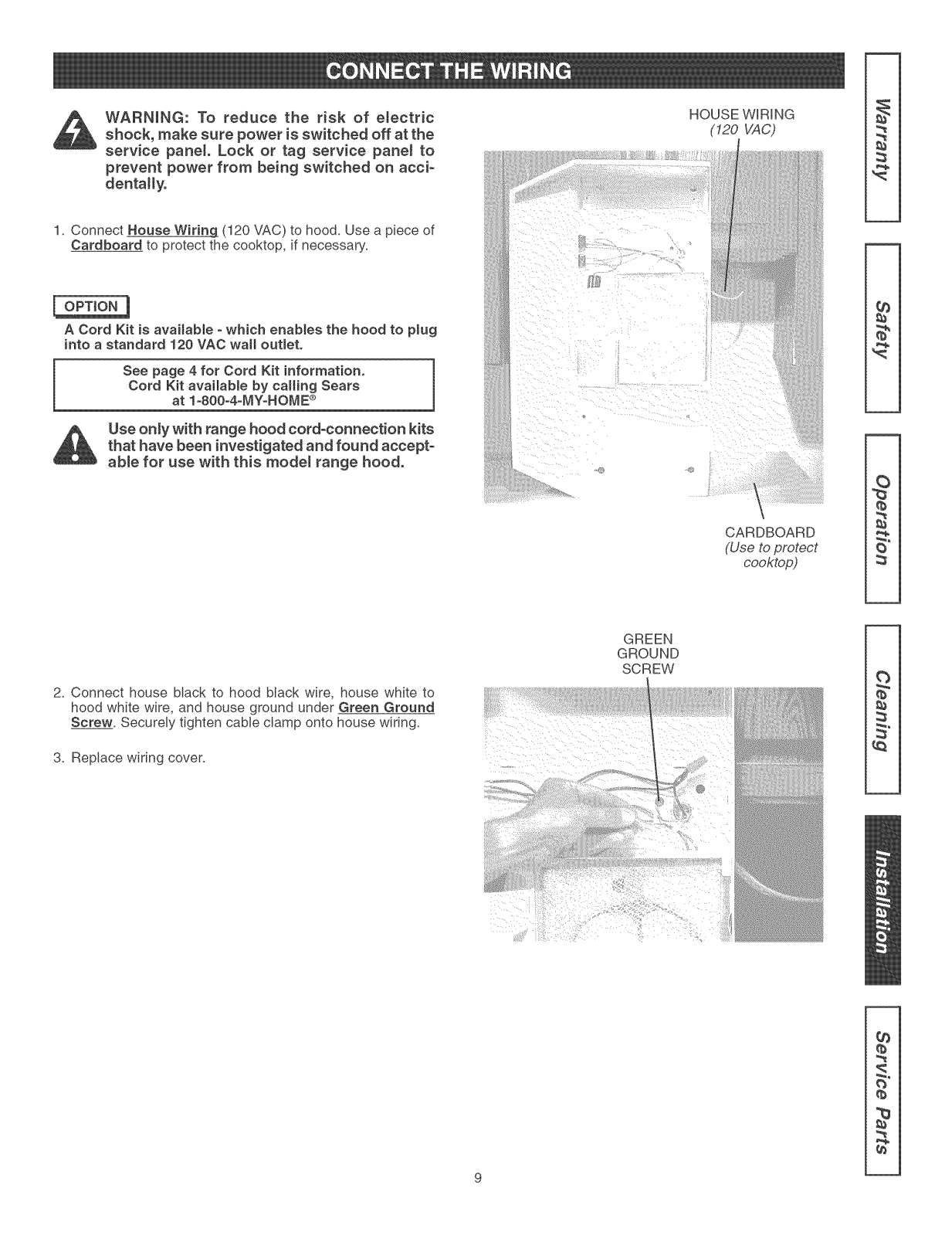

3. Run house wiring between service panel and hood

location.

CABmNET BOTTOM

T VERTICAL DUCT

WOOD SHIMS CENTER

(recessed-bottom UNE (in cabinet bottom)

cabinets only)

WOODSHIMS l 31A'X10" ]

(recessed-bottom HORIZONTAL DUCTING

cabinets only)

CABINET- BOTTOM

HOOD t

MOUNTING CENTER

SCREWS (4) UNE

ACCESS HOLE

t ELECTRICAL

ACCESS HOLE

CABmNETFRONT

i I/8" 3_"

1315/1_;'' 13_5/1_;''

ELECTRICAL

ACCESS HOLE

(in wall)

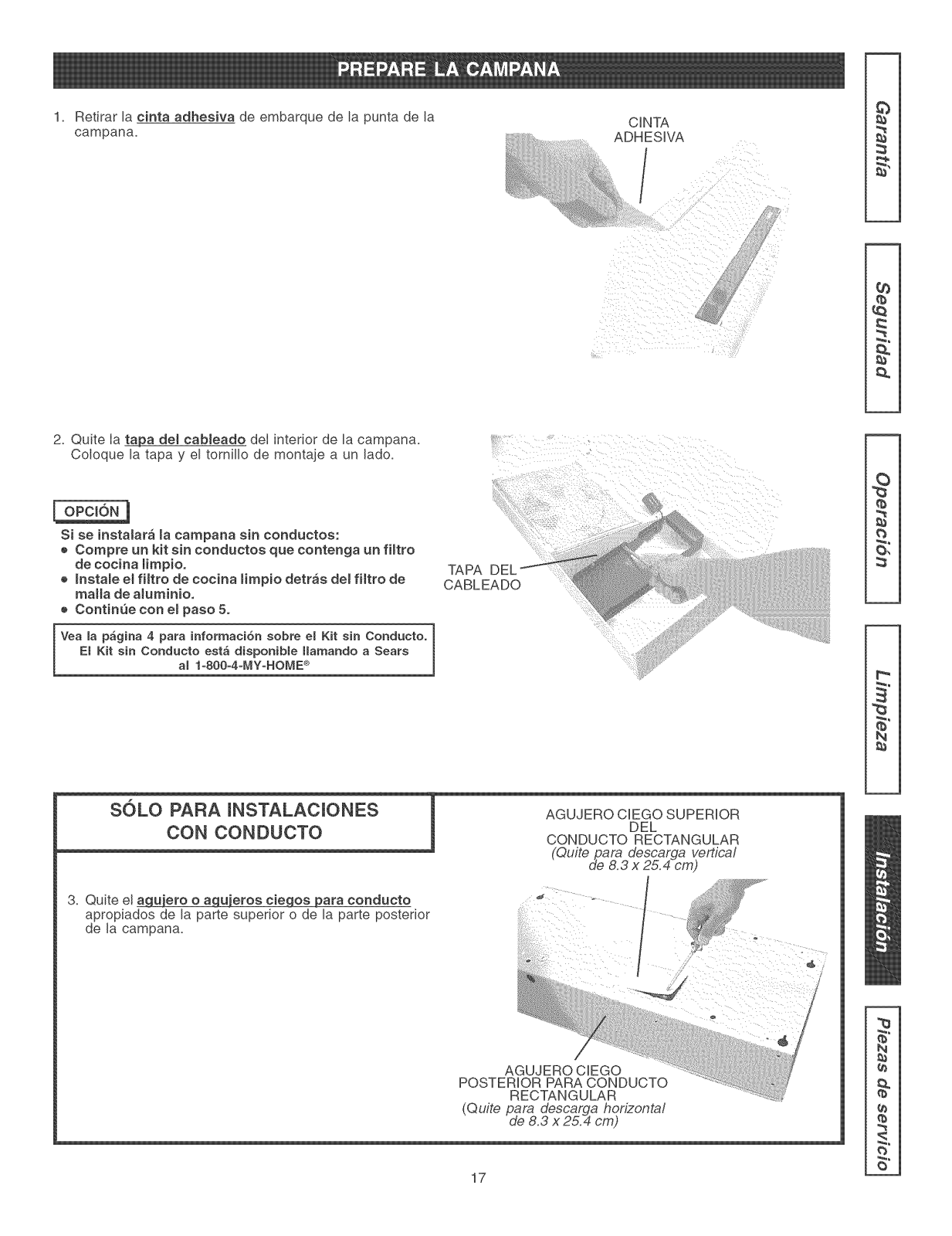

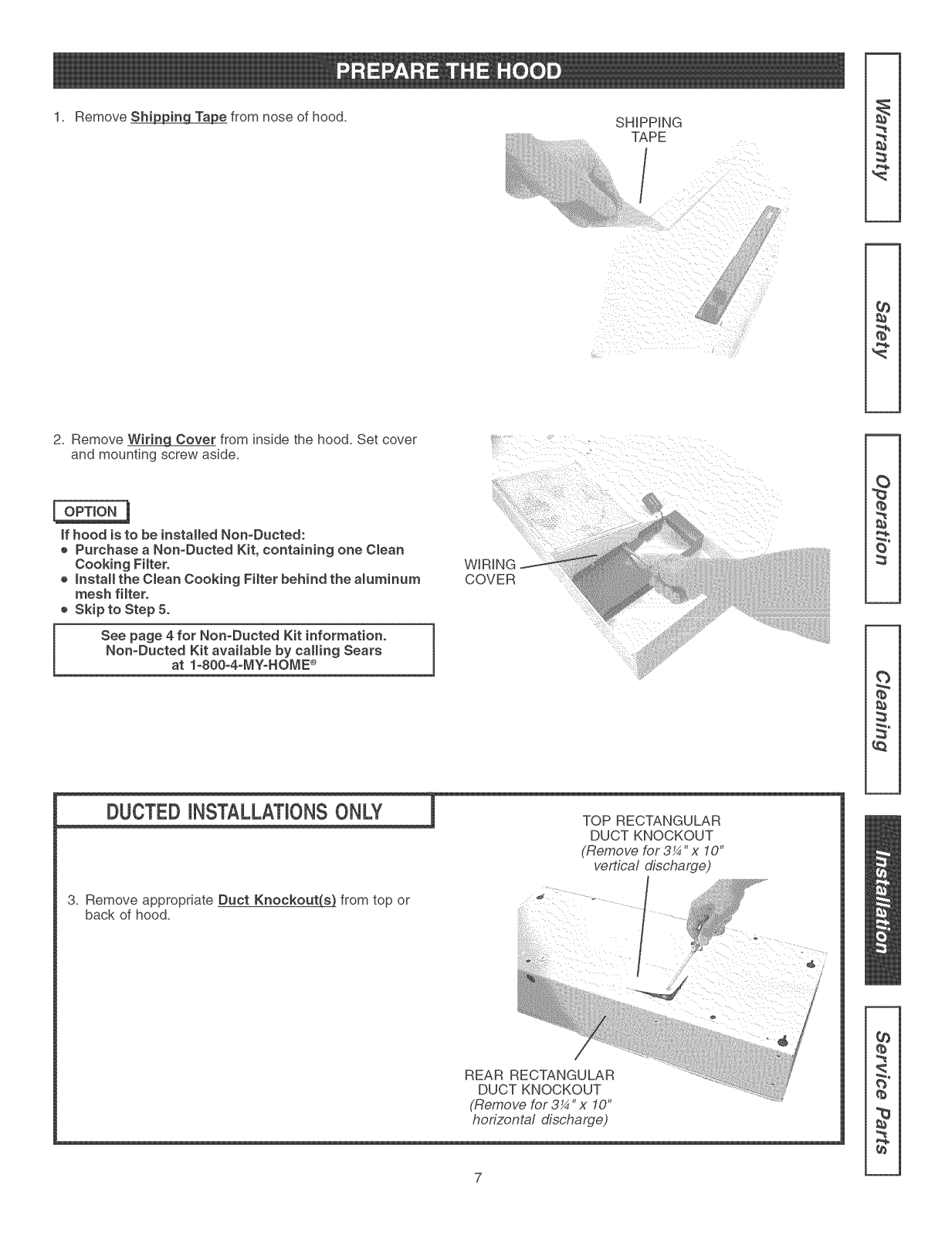

1. Remove _ from nose of hood.

2. Remove WiringCover from inside the hood. Set cover and mounting screw aside.

if hood is to be installed Non-Ducted:

e Purchase a Non-Ducted Kit, containing one Clean

Cooking Filter.

e Install the Clean Cooking Filter behind the aluminum

mesh filter.

e Skip to Step 5.

See page 4 for Non-Ducted Kit information,

Non-Ducted Kit availabme by calling Sears

at t-800=4=MY-HOME _

SHiPPiNG

///!i_i_i_{ iii:_ii_

_!!i!_iii_i_iii_:i_ii!ii_i_,_/i_iii_,i_{_ii_i_

COVER

¢b

3. Remove appropriate Duct Knockout(@ from top or back of hood.

TOP RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼ "x 10"

REAR RECTANGULAR

DUCT KNOCKOUT

(Remove for 3¼" x 10"

horizontal discharge)

vert/cat discharge)

{b q_

"¢

DUCTEDiNSTALLATiONSONLY

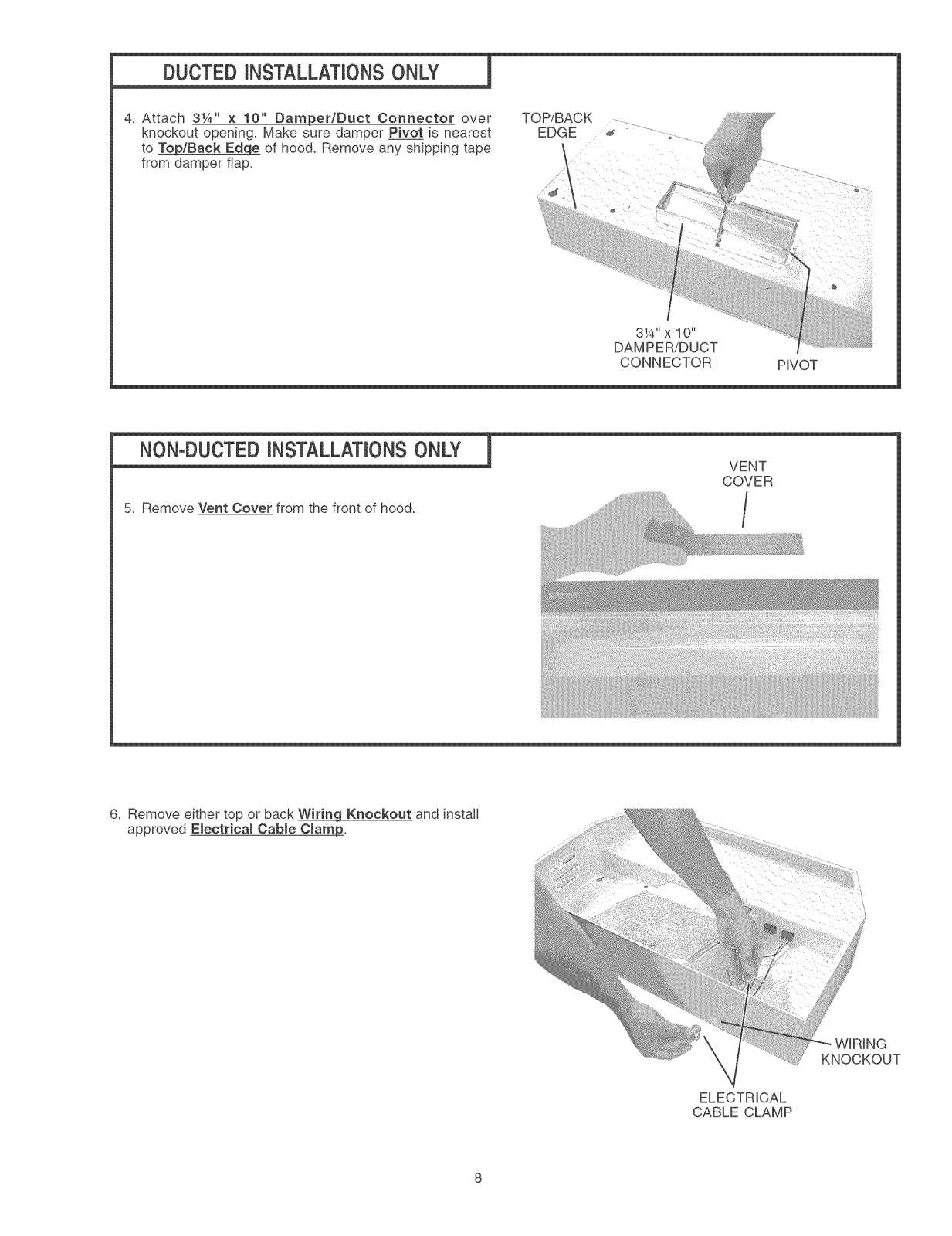

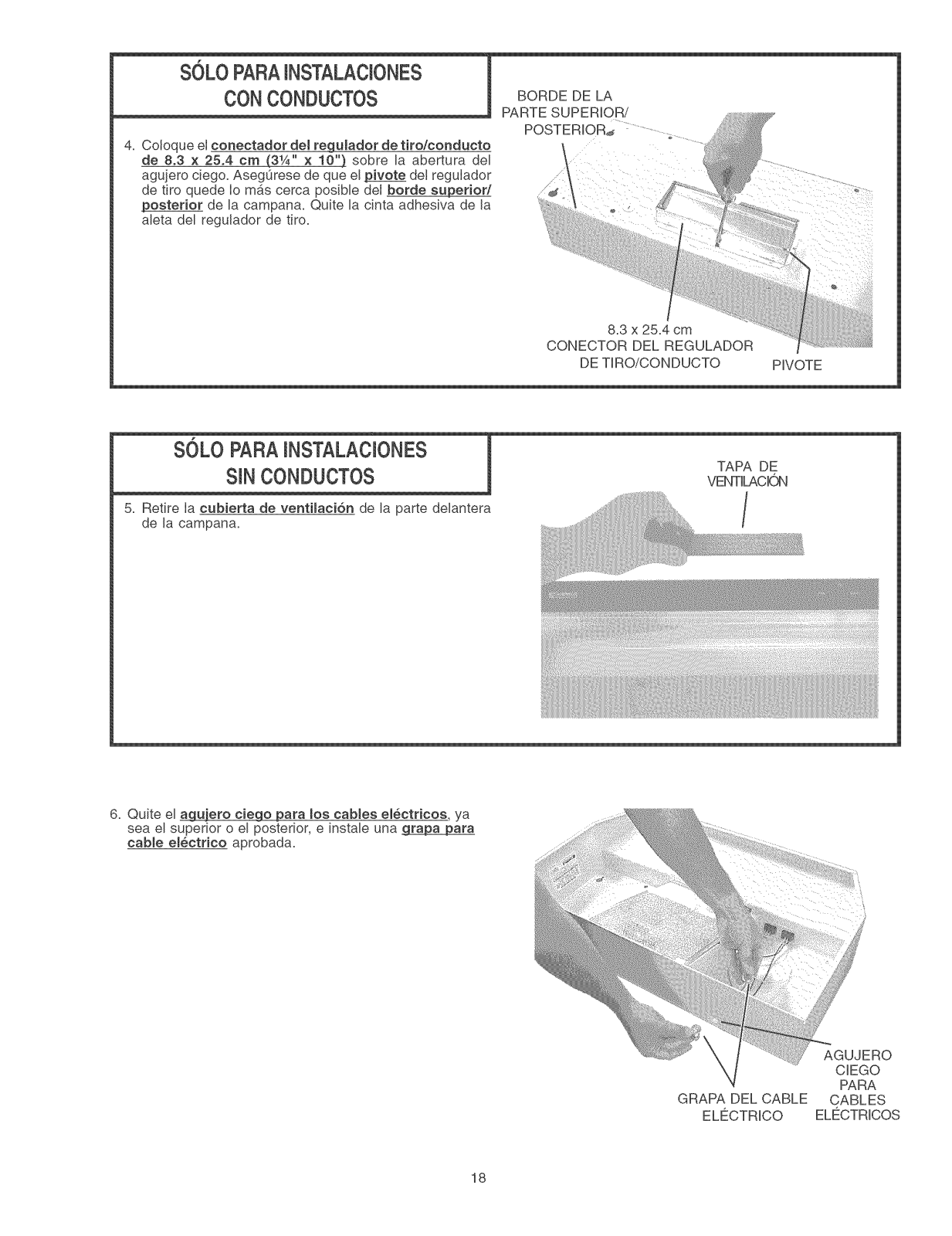

4. Attach 31A'' × 10" Damper/Duct Connector over knockout opening, Make sure damper Pivot is nearest

to _/Back Edg£ of hood, Remove any shipping tape from damper flap,

5, Remove Vent Cover from the front of hood,

3¼"x 10"

DAMPER/DUCT

CONNECTOR

PIVOT

VENT

COVER

6. Remove either top or back Wiring Knockout and instaII approved Electricam CabmeCmamj_.

WiRiNG

KNOCKOUT

ELECTRICAL

CABLE CLAMP

WARNING: To reduce the risk of eJectric shock, make sure power is switched off at the

service panel. Lock or tag service panet to prevent power from being switched on acci-

dentally.

1. Connect House Wiring (120 VAC) to hood= Use a piece of Cardboard to protect the cooktop, if necessary=

A Cord Kit is avaimable =which enables the hood to plug into a standard 120 VAC wall outmeto

See page 4 for Cord Kit information.

Cord Kit available by calling Sears

at 1-80O=4=MY-HOME ®

Use only with range hood cord-connection kits that have been investigated and found accept-

able for use with this modet range hood.

HOUSE WIRING

(120 VAC)

CARDBOARD

(Use to protect

cooktop)

2. Connect house black to hood black wire, house white to hood white wire, and house ground under Green Ground

Screw. Securely tighten cable clamp onto house wiring.

3. Replace wiring cover=

GREEN

GROUND

SCREW

Slide hood towards waII until mounting screws are engaged [

inHanghoodfrom_4_Mount,n_ _frompartshagen!!i!!_!!_! i

in narrow end of (4) _homes. Tighten mounting screws securely.

CAUTION: Do not push on filter or fan blade! Pushing on the filter or fan bmade may cause them to interfere with other hood parts.

2= Connect Ductwork to hood. Use Duct _ to make

joints secure and air tight.

3. InstalI a 75 W Ma×imum Light Bulb. Purchase buIb locally. Gently squeeze L_qht Lens LeeiA to remove and replace lens.

KEYHOLE

(4)

TAPE

MOUNTING

SCREW

(4)

DUCTWORK

LIGHT LENS

LEGS

CAUTION: Bulbs may be hot! Refer to bulb pack- aging for further information.

4. Make sure fan bIade turns freely. Turn on power at service

panel, and test for proper operation.

75 W MAXIMUM

LIGHT BULB

,, 2

::3

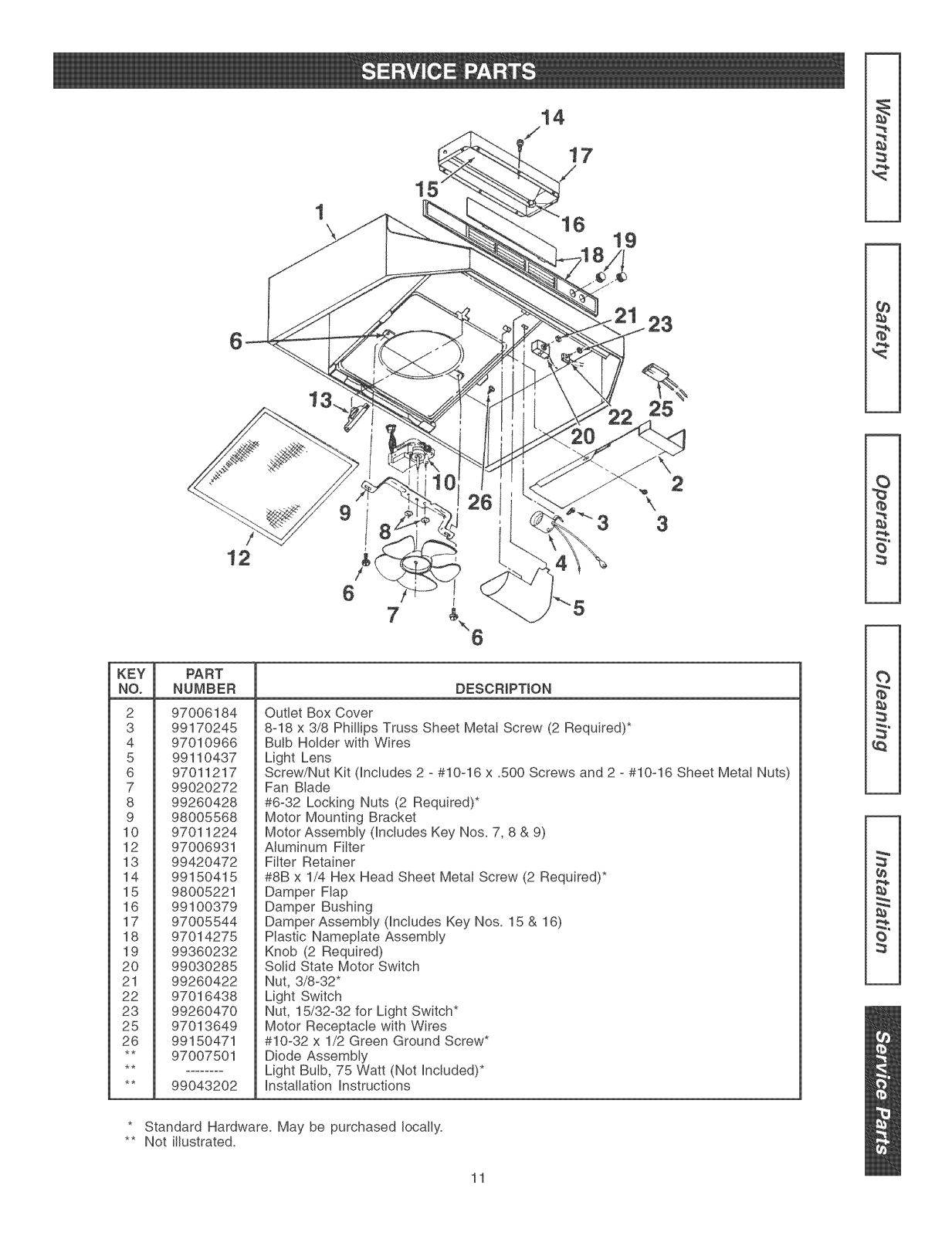

KEY PART

NO+ NUMBER DESCRIPTION

2 97006184 3 99170245

4 97010966 5 99110437

6 97011217 7 99020272

8 99260428 9 98005568

10 97011224 12 97006931

13 99420472 14 99150415

15 98005221 16 99100379

17 97005544 18 97014275

19 99360232 20 99030285

21 99260422 22 97016438

23 99260470 25 97013649

26 99150471

** 97007501 ** 99043202

* Standard Hardware+ May be purchased Iocaily+

** Not illustrated+

Outlet Box Cover 8-18 x 3/8 Phillips Truss Sheet Metal Screw (2 Required)*

Bulb Holder with Wires Light Lens Screw/Nut Kit dncludes 2 - #10-16 x +500 Screws and 2 +#10-16 Sheet Metai Nuts)

Fan Blade #6-32 Locking Nuts (2 Required)*

Motor Mounting Bracket Motor Assembly dncludes Key Nos+ 7, 8 & 9)

Aluminum Filter Filter Retainer #8B x 1/4 Hex Head Sheet Metai Screw (2 Required)* Damper Flap

Damper Bushing Damper Assembiy (Includes Key Nos+ 15 & 16)

Plastic Nameplate Assembly Knob (2 Required)

Solid State Motor Switch Nut, 3/8-32"

Light Switch Nut, 15/32-32 for Light Switch*

Motor Receptacle with Wires #10-32 x 1/2 Green Ground Screw*

Diode Assembly Light Bulb, 75 Watt (Not Included)*

Installation Instructions

¢e

SECCI6N................................................................PAGINA

A PREVNST0PARAC0CHNARDOMC:STHC0S0LAMENTE. A

Si dontro do 1 aflo do la focha do la instalaci6n, cualquior parto de osta campana de cocina deja do funcionar on forma apropiada dobido a defocto on o!material o mano do obra, Soars roparar_ lapioza afoctada o provoorA o instalar_ una pioza nuova sin cargo. GARANTm'A COMPLETA DE 30 DIAS EN EL ACABADO DE

PIEZAS PINTADAS O BE METAL LUSTROSO

Si dontro do !os 30 dfas de la focha de instalaci6n, el acabado do cualquier pioza pintada o de metal lustroso do osta campana do cocina prosonta defocto do matorial o mano de obra, Sears

provoor_t o instalara una pioza nuova sin cargo.

EL SEBVICIO BE GABANTI'A SE OBTmENE PONI#:NDOSE EN CONTACTO CON EL CENTBO BE SERVmCIO O

DEPARTAMENTO SEARS M_,S CEBCANO EN LOS ESTADOS

UNIDOS.

Esta garantfa es v_lida unicamonte si osto producto so oncuontra on uso dentro do los Estados Unidos. Esta garantia Io confioro

dorochos Iogabs ospocificos y Ud. puodo tenor adom_s otros derochos quo varian do ostado a ostado.

Sears, Roebuck and Co., Dept 817WA, Hoffman Estates,

IL 60179

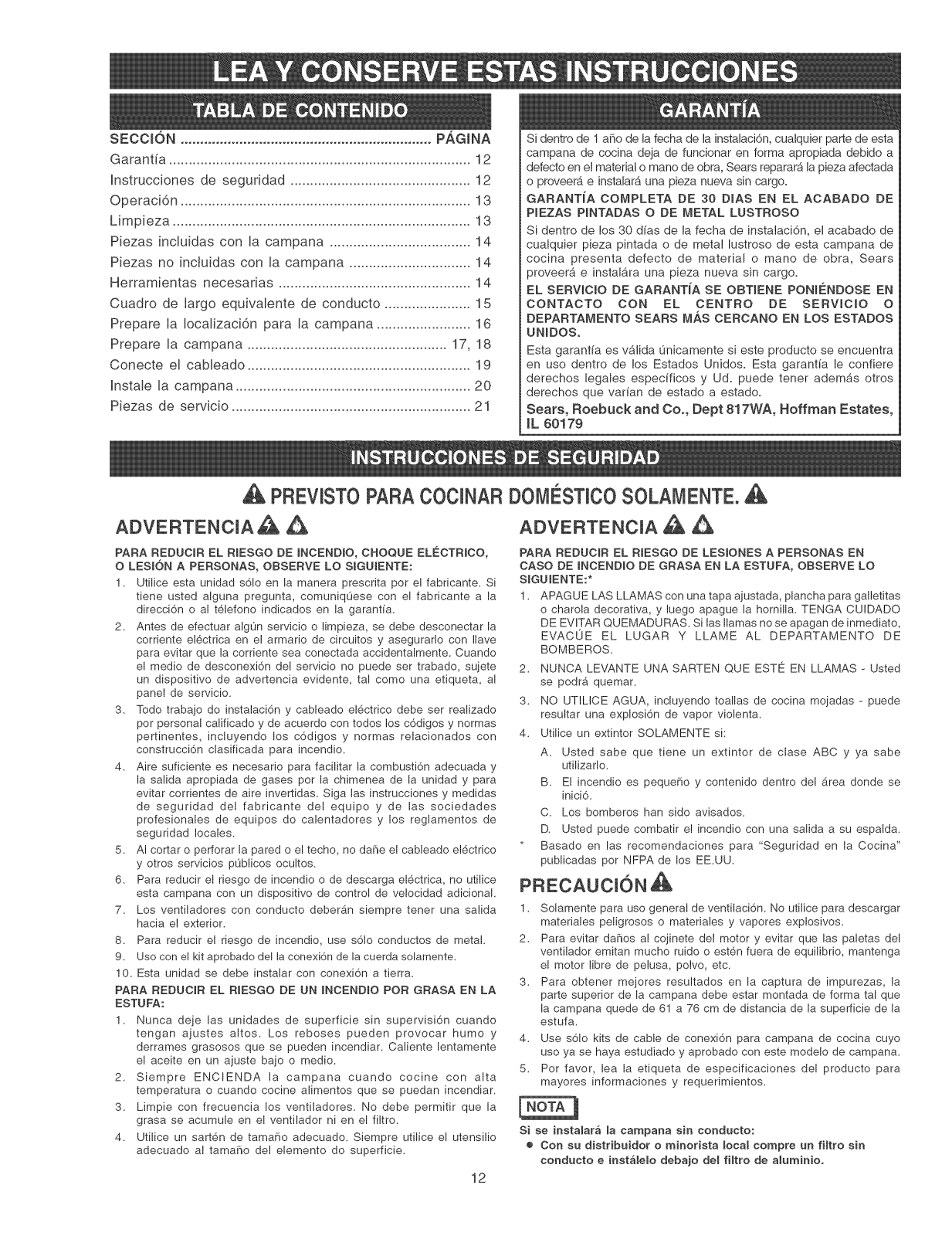

ADVERTENCmA_

PARA REDUCmR EL RIESGO DE INCENDIO, CROQUE ELE_CTRICO, O LESl6N A PERSONAS, OBSERVE LO SIGUmENTE:

1, Utilice esta unidad s61o en la manera prescrita per el fabricante. Si

tiene usted alguna pregunta, comuniqOese con el fabricante a la

direcci6n o al t61efono indicados en la garantia.

2, Antes de efectuar algOn servicio o limpieza, se debe desconectar la

corriente electrica en el armario de circuitos y asegurarlo con Ilave para evitar que la corriente sea conectada accidentalmente. Cuando

el medio de desconexi6n del servicio no puede ser trabado, sujete un dispositivo de advertencia evidente, tal come una etiqueta, al

panel de servicio.

3, Todo trabajo do instalaci6n y cableado el6ctrico debe ser realizado

por personal calificado y de acuerdo con todos los c6digos y normas pertinentes, incluyendo los c6digos y normas relacionados con

construcci6n clasificada para incendio.

4, Aire suficiente es necesario para facilitar la combusti6n adecuada y

la salida apropiada de gases por la chimenea de la unidad y para evitar corrientes de aire invertidas. Siga las instrucciones y medidas

de seguridad del fabricante del equipo y de las sociedades profesionales de equipos do calentadores y los reglamentos de

seguridad locales.

5, AI cortar o perforar la pared o el techo, no da_e el cableado el_ctrico

y otros servicios pOblicos ocultos.

6, Para reducir el riesgo de incendio o de descarga el6ctrica, no utilice

esta campana con un dispositivo de control de velocidad adicional.

7, Los ventiladores con conducto deber_n siempre tenet una salida

hacia el exterior. 8, Para reducir el riesgo de incendio, use s61o conductos de metal, 9, Uso con el kit aprobado della conexi6n de la cuerda solamente.

10. Esta unidad se debe instalar con conexion a tierra.

PARA REDUCmR EL RIESGO DE UN INCENBIO POR GRASA EN LA ESTUFA:

1, Nunca deje las unidades de superficie sin supervisi6n cuando

tengan ajustes altos. Los reboses pueden provocar humo y

derrames grasosos que se pueden incendiar. Caliente lentamente

el aceite en un ajuste bajo o medio. 2, Siempre ENCIENDA la campana cuando cocine con alta

temperatura o cuando cocine alimentos que se puedan incendiar.

3, Limpie con frecuencia los ventiladores. No debe permitir que la

grasa se acumule en el ventilador ni en el filtro. 4, Utilice un sart6n de tamaPio adecuado. Siempre utilice el utensilio

adecuado al tama[io del elemento do superficie.

ADVERTENCIA _

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS EN CASO DE INCENDIO DE GRASA EN LA ESTUFA, OBSERVE LO

SIGUIENTE:*

1. APAGUE LAS LLAMAS con una tapa ajustada, plancha para galletitas o charola decorativa, y luego apague la hornilla. TENGA CUIDADO

DE EVlTAR QUEMADURAS. Si las llamas no se apagan de inmediato, EVACOE EL LUGAR Y LLAME AL DEPARTAMENTO DE

BOMBEROS.

2. NUNCA LEMANTE UNA SARTEN QUE ESTE EN LLAMAS - Usted se podra quemar.

3. NO UTILICE AGUA, incluyendo toallas de cocina mojadas - puede

resultar una explosi6n de vapor violenta.

4. Utilice un extintor SOLAMENTE si: A. Usted sabe que tiene un extintor de clase ABC y ya sabe

utilizarlo.

B. El incendio es pequePio y contenido dentro del _rea donde se

inlClO,

C. Los bomberos han side avisados.

D. Usted puede combatir el incendio con una salida a su espalda. Basado en las recomendaciones para "Seguridad en la Cocina"

publicadas pot NFPA de los EE.UU.

PRECAUCK_N _

1. Solamente para uso general de ventilaci6n. No utilice para descargar materiales peligrosos o materiales y vapores explosivos.

2. Para evitar da[ios al cojinete del motor y evitar que las paletas del ventilador emitan mucho ruido o est6n fuera de equilibrio, mantenga

el motor libre de pelusa, polvo, etc.

3. Para obtener mejores resultados en la captura de impurezas, la

parte superior de la campana debe estar montada de forma tal que la campana quede de 61 a 76 cm de distancia de la superticie de la

estufa.

4. Use s61o kits de cable de conexi6n para campana de cocina cuyo

use ya se haya estudiado y aprobado con este modelo de campana.

5. Por favor, lea la etiqueta de especificaciones del producto para

mayores informaciones y requerimientos.

Si se instalara la campana sin conducto:

o Con su distribuidor o minorista EocaE compre un filtro sin

coeducto e instalelo debajo del fiEtro de aluminio,

FAN } LIGHT

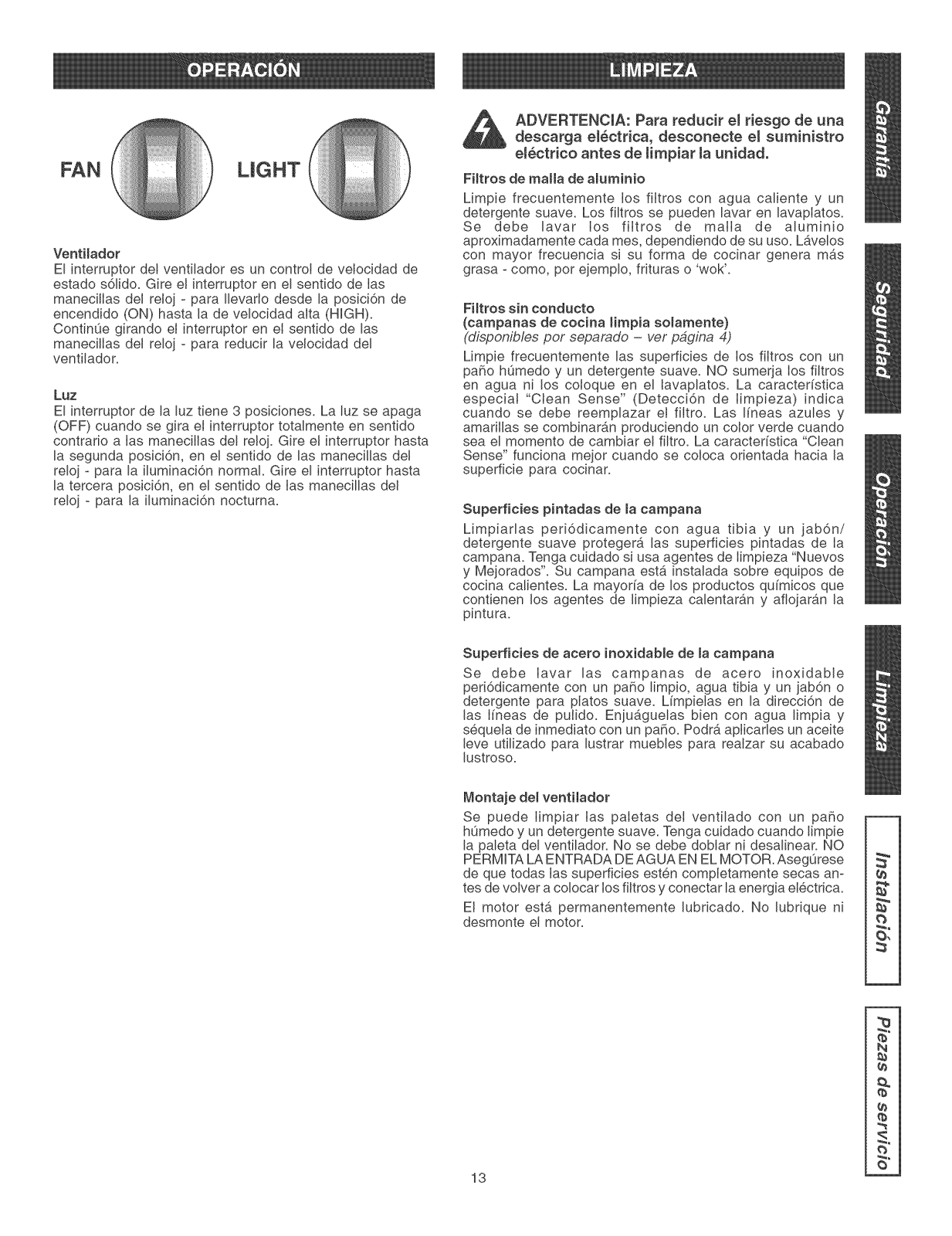

Venti_ador El interruptor de! ventilador es un control de velocidad de

estado s61ido. Gire el interruptor en el sentido de Ias manecillas del reloj - para Ilevarto desde la posici6n de

encendido (ON) hasta la de velocidad alta (HIGH). ContinOe girando el interruptor en eI sentido de las

manecilIas del reloj - para reducir la velocidad del

ventilador.

Luz

El interruptor de la luz tiene 3 posiciones. La luz se apaga (OFF) cuando se gira eI interruptor totalmente en sentido contrario a Ias manecillas de! re!oj. Gire et interruptor hasta

la segunda posici6n, en el sentido de las manecillas de! reloj - para la iluminaci6n normal. Gire el interruptor hasta

la tercera posici6n, en el sentido de Ias manecillas del reloj - para la iluminaci6n nocturna.

_ ADVERTENCIA: Para reducir el riesgo de una

descarga el_ctrica, desconecte el suministro electrico antes de timpiar ta unidad.

Fimtros de maria de aBuminio Limpie frecuentemente los filtros con agua caliente y un

detergente suave. Los filtros se pueden lavar en lavaplatos. Se debe lavar los filtros de malIa de aluminio

aproximadamente cada rues, dependiendo de su uso. LAvelos con mayor frecuencia si su forma de cocinar genera m&s grasa - como, pot ejemplo, frituras o 'wok'.

Fimtroe sin condacto (campanae de cocina mimpia somamente)

(disponibles per separado - vet pagLoa 4)

Limpie frecuentemente las superficies de los filtros con un paho h0medo y un detergente suave. NO sumerja los filtros en agua ni los coloque en el tavaplatos. La caractedstica especia! "Clean Sense" (Detecci6n de Iimpieza) indica cuando se debe reemplazar et filtro. Las I(neas azules y amarillas se combinar_n produciendo un color verde cuando

sea el momento de cambiar e! filtro. La caracter[stica "Clean Sense" funciona mejor cuando se coloca orientada hacia la

superficie para cocinar.

Superficies pintadaa de macampana Limp!arias periddicamente con agua tibia y un jabdn/

detergente suave proteger_ las superficies pintadas de Ia campana. Tenga cuidado si usa agentes de Iimpieza "Nuevos

y Mejorados'. Su campana est_ instalada sobre equipos de cocina calientes. La mayoda de los productos qu[micos que

contienen los agentes de limpieza calentaran y afiojaran la pintura.

Superficies de acero ino×idable de la campana Se debe Iavar las campanas de acero inoxidable

periddicamente con un paso limp!o, agua tibia y un jabdn o detergente para platos suave. Limpielas en la direcci6n de las I[neas de pulido. Enju_guelas bien con agua limpia y

sequela de inmediato con un paso. Podr_ aplicarles un aceite leve utilizado para lustrar muebles para realzar su acabado lustroso.

Montaje del ventHadol" Se puede Iimpiar Ias paletas deI ventilado con un paso

h0medo y un detergente suave. Tenga cuidado cuando Iimpie la paleta del ventilador. No se debe doblar ni desalinear. NO PERMITA LA ENTRADA DE AGUA EN EL MOTOR. Aseg0rese de que todas Ias superficies esten completamente secas an- tes de votver a colocar los filtros y conectar la energia electrica.

El motor estb, permanentemente lubricado. No lubrique ni desmonte el motor.

FHtro de grasa de aluminio

BombiHa de luz (Mb.ximo 75 W) (1 per campana)

Compre Iocalmente.

Bomsade piezas (4 tornilIos de montaje

de la campana, adentro)

PIEZAS OPTATmVAS (compra separada)

Kit sin conductos (Filtro limpio para cocina)

(1 per campana) Pieza Sears No. 50183

PBaca posterior

Piezas Sears Nos.

58120 30" Negro/Beige 58128 30" Blanco/

AImendra

58129 30" hoxidable

Kit de cabBe (Permite que se enchufe la

campana en una toma de pared

estandar de 120 VCA)

Pieza Sears No. 233.22HCK44D

DeastOrniHador

to y Phillips)

punta 14

Accesorios para conductos (Yea e! "Cuadro de largo equivalente de conducto" de la p_gina 5 para obtener los Nos. de Modelos de Accesorios para Conductos).

Las "Piezas no incluidas con macampana" estan |

disponibmes Hamando a Sears a81-800-4oMY-HOME _>

_dAe 1/4''

ta metrica

adhesiva

Cinta

para

conductos

juetador

tuereas

Pe_ador de

cable

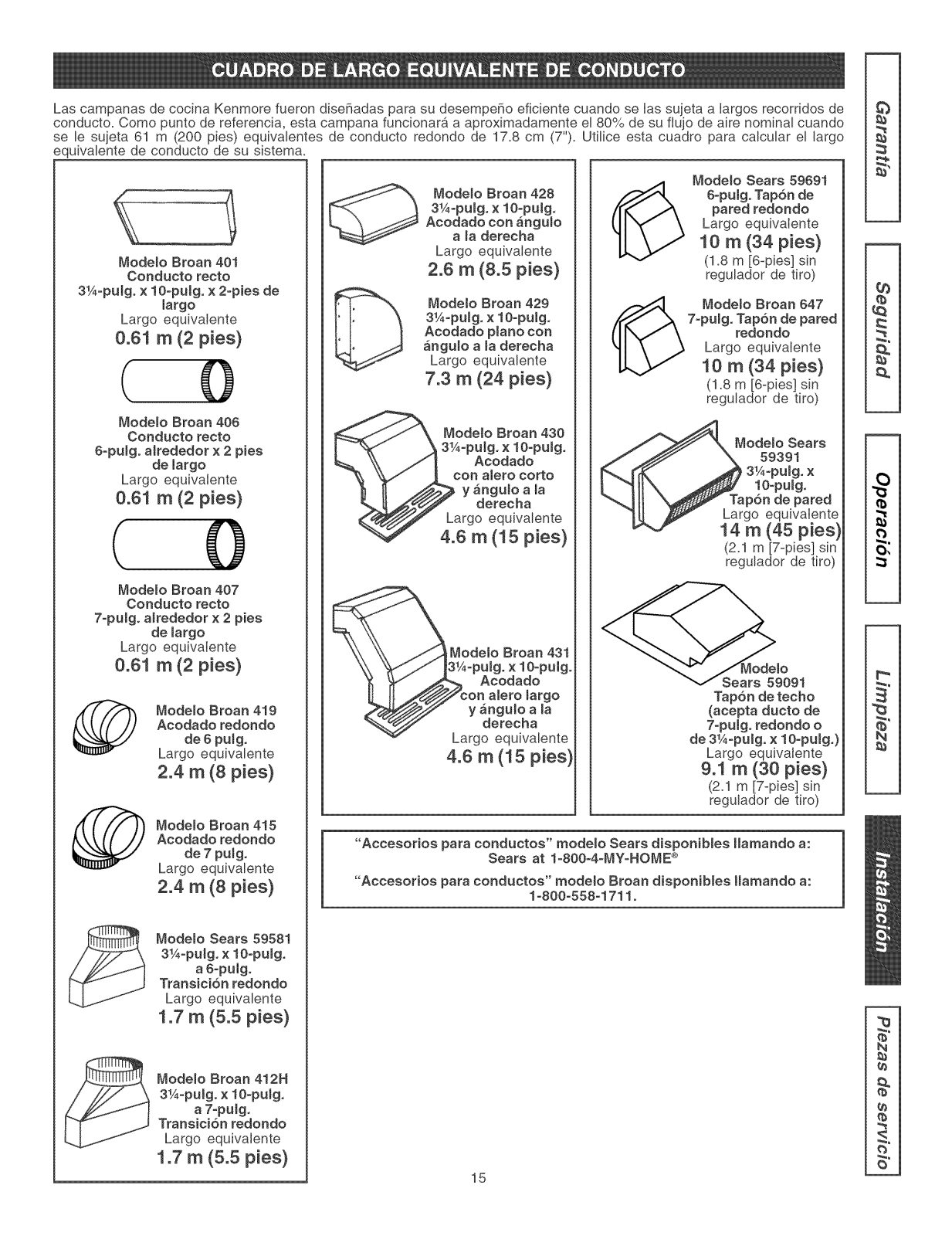

Las campanas de cocina Kenmore fueron disehadas para su desempe_o eficiente cuando se Ias sujeta a Iargos recorridos de conducto. Como punto de referencia, esta campana funcionara a aproximadamente el 80% de su fiujo de aire nominal cuando se le su]eta 61 m (200 pies) equivalentes de conducto redondo de 17.8 cm (7"). Utilice esta cuadro para calcular el largo equivalente de conducto de su sistema.

Mode_o Sears 59691

8-pulg. Tap6n de

pared redondo

Largo equivaIente

10 m (34 pies}

(1.8 m [6-pies] sin

regulador de tiro)

Modemo Broan 647

7-pumg.Tapbn de pared

redondo

Largo equivaIente

10 m (34 pies}

(1.8 m [6-pies] sin regulador de tiro)

ModeBo Sears

59391

10opuBg.

de pared

Largo equivaiente

14 m (45 pies}

(2.1 m [7-pies] sin

regulador de tiro)

Tapon de techo

(acepta ducto de

7°pUlgo redondo o

de 3¼°pUlgo x 10-puBg.}

Largo equivaiente

9.1 m (30 pies}

(2.1 m [7-pies] sin

regulador de tiro)

Modemo Broan 401

Conducto recto

3¼-pulgo × 1O-pulg. x 2°pies de

largo

Largo equivalente

0.6t rn (2 pies}

( 0

Modelo Broan 406

Conducto recto

6-pumg°a_rededer x 2 pies

de largo

Largo equivaIente

0.61 m (2 pies}

( 0

Modelo Broan 407

Conducto recto

7-pulg° amrededor x 2 pies

de largo

Largo equivaiente

0.61 m (2 pies}

Acodado redondo

Modemo Broan 419

de 6 pumg.

Largo equivalente

2.4 m (8 pies}

Mode[o Broan 415

Acodado redondo

de 7 pumg.

Largo equivalente

2.4 m (8 pies)

3¼°puBg. x 10-pulg.

Acodado con angumo

Modelo Broan 428

ama derecha

Largo equivaiente

2.6 rn (8.5 pies}

Modelo Broan 429

3¼opuBg. x 10-pulg. Acodado pBano con angulo ama derecha

Largo equivalente

7.3 m (24 pies}

Mode_o Bream 430

3¼-pulg. × 1O-pumg.

Acodado

con alero corto

y anguBo a la

derecha

Largo equivalente

4.6 m (15 pies}

_1 _.._odelo Broan 431

-puBg. x 1O-pulg. Acodado

on alero margo y _ngulo a la

derecha

rgo equivalente

4.6 m (15 pies}

"Accesorios para conductos" rnodemo Sears disponibmes llamando a:

"Accesorios para conductos" modeto Broan disponibmes Hamando a:

Sears at I_800o4oMy=HOME _>

1-800-558-1711°

¢a

(b (.}

ModeBo Sears 59581

3¼-pulg. x 10opumg.

a 8_pulg.

TransiciTn redondo

Largo equivalente

1.7 rn (5.5 pies}

Modelo Broan 412H

3¼_pulg° x 10opumg.

a 7-puig.

Transicion redondo

Largo equivalente

1.7 m (5.5 pies}

¢)

1. DeterminesiladescargadeIacampanaser_vertical, horizontalosinconducto.

Enelcasodedescargavertica!uhorizontal,tiendalos

conductosentree!Iugardondeseinstalaralacampanay

el tap6n de techo o el tap6n de pared.

Para obtener Ios mejores resuItados, utilice una cantidad mfnima de transiciones y codes.

TAPA DE TECHO 8.3 cm x 25.4 cm

45.7 cm a 60.9 cm

SOBRELASUPERFICIE PARACONCINAR

o CONDUCTO REDONDO DE 17.8 cm

Para descarga vertical)

CABLEADO ELECTRICO

LACASA

(Parte superior o posterior de la campana)

_ITAPON DE PARED

CONDUCTO DE

8.3 cm x 25,4 cm (Para descarge horizontal)

2. Utilice estos diagramas para colocar adecuadamente los

conductos y hacer e! corte exacto para la conexi6n electrica en e! gabinete o en la pared.

En el case de aquellas instaIaciones en sistemas sin

conductos, NO haga ningOn orificio de acceso para el conducto.

3. Gu[e Ias conexiones deI cableado de Ia casa entre el panel de servicio y el lugar donde instalarb_ la campana.

TORNILLOS PARA MONTAJE CONDUCTOS DE

DE LA CAMPANA (4) 8.3 cm ×25.4 cm (3W' x 10")

35.4 cm ' . "

BASE DEL INE

I SISTEMA VERTICAL DE J

T-5-, m....................]

127 crF_ _ CONBUCr_VERT_CAL ,_ _

ORIFICIO DE ACCESOt

CUI_AS DE MADERA PARA COBLES ELECTR[COS

(s61ogabinetes con CENTRAL (en la base del gabinete)

base empotrada)

CUNAS DE MADERA [ SISTEMA HORIZONTAL DE

(s6Io gabinetes con _8.3 cm × 25.4 cm (3W' x 10")

base empotrada)

CONDUCTOS DE

TORNILLOS PARA t

MONTAJE DE LA L['NEA PARA CABLES ELE_CTRICOS

CAMPANA(4) CENTRAL (en la pared)

ORIFICIO DE ACCESO

Retirarlacinta adhesiva de embarqae de la punta de la

oampana.

2= Quite Ia tapa dei cableado deI interior de la campana=

Coloque la tapa y el tornillo de montaje a an lade,

Si se instalara la campana sin conductos:

e Compre un kit sin conductos que contenga un fHtro

de cocina lirnpio.

e Instale el filtro de cocina limpio detras det fHtro de

maria de aluminio,

e Continue con el paso 5. Vea la p_gina 4 para informaci6n sobre el Kit sin Conducto.

I El Kit sin Conducto est_ disponible Hamando a Sears [ al 1=800=4=MY=HOME®

CINTA

i_//!i_i_(__i iii:_ii_

_!!i!_iii_i_iii_:i_ii!ii_i_,__i_iii_,i__i_ii_i_

TAPA

CABLEADO

3= Quite e! _jeroe cieqos para conducto

apropiados de la parte superior o de la parte posterior de la campana=

(Quite para descarga vertical

de 8,3x25,4 cm)

AGUJERO CIEGO

POSTERIOR PARA CONDUCTO

RECTANGULAR

(Quite para descarga horizonta!

de 8,3 x25,4 cm)

SOLOPARAHNSTALACNONES

CONCONDUCTOS i

4. Cotoque etconectador det regulador de tiro/conducto de 8.3 x 25.4 cm {'31A'' × 10") sobre la abertura del

agujero ciego, AsegQrese de que e! pivote de! regulador de tiro quede Io m_s cerca posibb dei borde superior/

posterior de la campana, Quite la cinta adhesiva de la abta del regulador de tiro,

POSTERIOR_

8.3 x 25.4 cm

CONECTOR DEL REGULADOR

DE THRO/CONDUCTO

HVOTE

VENTILACIQN

5. Retire Ia cubierta de ver_timaci6n de la parte delantera de la campana.

6. Quite el _ara los cabBes electricos ya sea el superior o el posterior, e instab una _ara

cabme emectrico aprobada.

GRAPA DEL CABLE

ELE_CTRICO

AGUJERO

CIEGO

PARA

CABLES

ELE_CTRICOS

ADVERTENCIA: Para reducir e[ riesgo de descargas electricas, aseg(_rese de apagar e[

interruptor de aHrnentaciSn ei_ctrica en e[ pane[ de servicio. BJoquee o _otuJe e[ pane[

de servicio para evitar que aiguien conecte accidentaJmente la energ{a electrica.

1= Conecte el cabieado de la casa (120 VCA) a la campana.

Si fuera necesario, use an pedazo de carton para proteger la saperficie de la estufa.

Hay un Kit de Cable disponible, que permite que se enchufe la campana en una toma de pared estandar de

120 VOA.

E[ Kit de Cable est_ disponibBe Harnando a Sears

Vea [a p_gina 4 para ir#ormaci6n sobre e[ Kit de CaMe.

a[ 1=800=4=MY=HOME®

Use s61o kits de cabJe de conexi6n para campana de cocina cuyo uso ya se haya

estudiado y aprobado con este rnodeIo de carnpana.

CABLEADO DE LA CASA

(120 VCA)

CARTON

(Usar para proteger la

supe_@ie de/a estufa)

2. Conecte el cable negro det suministro de la casa al cable negro de la campana, el cable btanco del suministro de la

casa al cableblancode [acampana y la conexi6na tierra

del suministro dom@stico debajo del torni[[o verde de conexi6n a tierra. Ajuste bien [a grapa para cable electrico

aI cabieado de la casa.

3. Vuelva a instalar la tapa de la conexi6n el6ctrica.

TORNILLO VERDE DE

CONEXION A TERRA

1.Cuelgueiacampanade!os(4)torniffosde rnontaje (que

se encuentran en la bolsa de piezas). Desiice la campana hacia [a pared hasta que los tomiiios de montaje queden conectados en el extreme angosto de los (4) orificios tipo bocalmave. Apriete fi]amente los torniHos de montaje.

PRECAUCION: iNo presione e[fi[tro o [a paJeta de[ ventilador! El empujar e[ fiitro o [a paIeta de[ ventiIador puede hacerla interferir con otras

piezas de [a campana.

ORIFICIO TIPO TORNILLO DE

BOCALLAVE MONTAJE

(4) (4)

CHNTAPARA

CONDUCTOS

SISTEMA DE CONDUCTOS

2. Conecte el sistema de conductos a la campana. Use cinta para conductos para fijar y sellar las uniones

hermeticamente.

3. Instale una bombim[a de [uz con un maximo de 75W. Compre la bombilla [ocalmente. Apriete [as patas de [a [ente de luz suavemente para retirar y reempiazar la lente.

PFIECAUCION: iLas bombi[[as de iuz pueden set caJientes! ConsuJte e[ embaJaje de [as

bombi[[a$ informaci6n adiciona[.

4.AsegLirese que las paletas del ventllador glren Ilbremente.

Conecte la energ[a en el panel de servicio y revise el funcionamiento adecuado de la campana.

PATAS DE LA LENTE

DE LUZ

BOMBILLA CON UN

M/_XIMO DE 75W

CLAVE PIEZA

NO. NO,

2 97006184 3 99170245

97010966

99110437

97011217

7 99020272 8 99260428

9 98005568

10 97011224 12 97006931

13 99420472 14 99150415

15 98005221 16 99100379

17 97005544 18 97014275 19 99360232 20 99030285

21 99260422 22 97016438

23 99260470 25 97013649

26 99150471

** 97007501

** 99043202

* Herrajes estandar - pueden comprarse Iocalmente. ** No ilustrado.

Tapa de ia caja de enchufe Tomillo met#_lico Phillips para chapa metaiica de enrejado de 8-18 x 3/8

(se necesitan 2)* Soporte de bombilla con cables Lente de luz

Kit de tomilIos/tuercas (incluye 2 - tomillos No. 10-16 x =500y 2 - tuercas de

chapa met_lica No. 10-16) Paleta de ventilador

Tuercas de retencidn No. 6-32 (se necesitan 2)* Abrazadera de montaje del motor

Conjunto del motor (incluye claves nos= 7, 8 y 9) Filtro de aluminio

Retenedor de filtro TomilIos para I&mina No. 8B x 1/4 con cabeza hexagonal (se necesitan 2)* Aleta del regulador de tiro Manguito deI regulador de tiro Unidad del regulador (incluye ctaves nos= 15 & 16) Unidad de placa de identificacidn de plb.stico

Perillas (se necesitan 2) Interruptor de estado s61ido del motor

Tuerca, 3/8-32" Interruptor de luz

Tuerca, 15/32-32 para interruptor de luz* Receptaculo de! motor con cables TomilIo verde de conexi6n a tierra No. 10-32 x 1/2"

Unidad de diodos Bombilla de Iuz de 75 watts (no inctuida)*

Instrucciones para la instalaci6n

DESCRIPCtON

Your Home

_i_i_i_i_i_i_i_i_i_i_i_i_i_i_i_ 'i'i'i'i'i'i'i'i'i'i'i'i'i'i'i'i'i'

:::::::::::::::::::::::::::::::For repair-in your home-of all major brand appliances, iiiiiiiiiiiiiiiii :::::::::::::::::::::::::::::::lawnandgardenequipment, orheafingandcoolingsystems, iiiiiiiiiiiiiiiii

::::::::::::::::::::::::::::::: nomatterwhomadeit, nomatterwhosold it! iiiiiiiiiiiiiiiii ::::::::::::::::::::::::::::::: Forthe replacementparts, accessoriesand iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii owner'smanualsthatyou needtodo-it-yourself, iiiiiiiiiiiiiiiii

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-489-4663)

Call anytime, day or night (U.S.A. and Canada)

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiii www.sears.com www.sears.ca iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

O. Ho e iiiiiiiiiiiiiiiii

HHHHHHHHi

For repair of carry-in items like vacuums, lawn equipment, iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiandelectronics, callorgoon-lineforthelocationofyournearest iiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Sears Parts& RepairOenter, iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii 1-800-488-1222 iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii Callanytime, dayornight(U.S.A, only) iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii To purchase a protection agreement (U.S.A.) iiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiormaintenanceagreement(Canada) onaproductserviced bySears: iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada) iiiiiiiiiiiiiiiii

............................................ iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii Para pedirservicio de reparaci6n Au Canada pourservice en fran_ais: iiiiiiiiiiiiiiiii

iiiiiiiiiiiiiiiiii a domicilio, y para ordenar piezas: I"800"LE'FOYERMC iiiiiiiiiiiiiiiii iiiiiiiiiiiiiiiiii 1-888-SU-HOGAR s_ '"'"'"'"'""

(1-888-784-6427) www.sears.ca

( -soo- 33-G93 l iiiiiii!i

,gE/.4R,

® Registered Trademark / Trademark / Service Mark of Sears, Roebuck and Co. ® Marca Registrada / TMMarca de FAbrica / Marca de Servicio de Sears, Roebuck and Co.

MC MD

TM SM

Kenmore 30 Range Hood 51844, 30 Convertible Range Hood 51841, 30 Convertible Range Hood Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
