Kenmore 15801, 15805, 15808, 16801, 16805 Owner's Manual

...

Download

MODELS/MODELOS/MODÈLES

15801, 15805, 15808, 16801, 16805,

16808, 17701, 17705, 17708

Ultra Wash Dishwasher

Use & Care Guide

Table of Contents ............ 1 (English section)

Lavavajillas Ultra Wash

Manual de uso y cuidado

Índice ................................ 1 (Sección en Español)

Lave-vaisselle Ultra Wash

Guide d’utilisation et d’entretien

Table des matières .......... 1 (Section Française)

Sears, Roebuck and Co., Hoffman Estates, IL 60179 U.S.A

www.sears.com

3383562

Table of Contents

Page

Your Part in Cleaning Dishes

Using the detergent dispenser ................................10

How much detergent to use......................................10

Using the rinse agent dispenser................................11

Water temperature tips ..............................................11

Cycles ........................................................................12

Options......................................................................14

Special features ........................................................15

Caring for Your Dishwasher

Cleaning your dishwasher ........................................15

Storing your dishwasher ............................................16

Tips for washing special items..................................17

Troubleshooting Guide ................................................18

We Service What We Sell ............................................21

Page

Sears Dishwasher Warranty ..........................................1

Dishwasher Safety ..........................................................2

Parts and Features ..........................................................3

The ULTRA WASH* Soil Removal System ....................4

Start Up Guide

Before using your dishwasher ....................................5

Starting your dishwasher for everyday loads..............6

Loading Your Dishwasher

Preparing to load your dishwasher..............................7

Loading the top rack....................................................7

Loading the bottom rack..............................................8

Loading the silverware basket ....................................9

Quiet operating tips ....................................................9

* Indicates symbol for Trademark

Sears Dishwasher Warranty

FULL ONE YEAR WARRANTY ON 800 SERIES KENMORE ULTRA WASH DISHWASHERS

For one year from the date of purchase, when the dishwasher is installed and operated in accordance with the instructions provided in the Installation Instructions and Owners Manual, Sears will repair, free of charge, defects in materials or workmanship.

FULL TWO YEAR WARRANTY ON ELECTRONIC CONTROL AND POWER SUPPLY BOARD

For two years from the date of purchase, when the dishwasher is installed and operated in accordance with the instructions provided in the Installation Instructions and Owners Manual, Sears will repair or replace, free of charge, the electronic module and power supply board if defective in materials or workmanship.

FULL WARRANTY FOR THE LIFE OF THE DISHWASHER ON ULTRA LIFE*TUB MODELS AGAINST LEAKS IN THE TUB AND INNER DOOR PANEL

For the life of the dishwasher if a leak should occur as a result of failure of the polypropylene tub or inner door panel due to cracking, chipping or peeling, Sears will replace, free of charge, the tub or inner door panel.

LIMITED TWO YEAR WARRANTY ON THE ULTRA WASH SYSTEM

After the first year and until two years from the date of purchase, when the dishwasher is installed and operated in accordance with the instructions provided in the Installation Instructions and Owners Manual, Sears will furnish free of charge, replacement parts for any part of the ULTRA WASH wash system (motor, pump, spray arms, ULTRAFLOW* water feed tube, motor seals, and pump gasket) which is defective in materials or workmanship. Customer assumes any labor costs associated with replacement of these parts.

If the dishwasher is subject to other than private family use, the above warranty coverage is effective for only 90 days. WARRANTY SERVICE IS AVAILABLE BY CONTACTING THE NEAREST SEARS SERVICE CENTER IN THE UNITED

STATES OR CANADA. This warranty applies only while the product is in use in the United States or Canada. This warranty gives you specific legal rights, and you may also have other rights which vary from state to state or province to province.

Sears, Roebuck and Co. Sears Canada, Inc. Dept. 817WA, Hoffman Estates, IL 60179 Toronto, Ontario, Canada M5B2B8

Dishwasher Safety

You will be killed or seriously injured if you don’t follow instructions.

You can be killed or seriously injured if you don’t follow instructions.

All safety messages will identify the hazard, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

Your safety and the safety of others is very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to hazards that can kill or hurt you and others. All safety messages will be preceded by the safety alert symbol and the word “DANGER” or

“WARNING.” These words mean:

wDANGER

wWARNING

• Do not operate the dishwasher unless all enclosure panels are properly in place.

• Do not tamper with controls.

• Do not abuse, sit on, or stand on the door or dish racks

of the dishwasher.

• To reduce the risk of injury, do not allow children to play in or on the dishwasher.

• Under certain conditions, hydrogen gas may be produced in a hot water system that has not been used for two weeks or more. HYDROGEN GAS IS EXPLOSIVE. If the hot water system has not been used for such a period, before using the dishwasher turn on all hot water faucets and let the water flow from each for several minutes. This will release any accumulated hydrogen gas. As the gas is flammable, do not smoke or use an open flame during this time.

• Remove the door to the washing compartment when removing an old dishwasher from service or discarding it.

WARNING – When using the dishwasher,

follow basic precautions, including the following:

• Read all instructions before using the dishwasher.

• Use the dishwasher only for its intended function.

• Use only detergents or rinse agents recommended

for use in a dishwasher and keep them out of the reach of children.

• When loading items to be washed:

1) Locate sharp items so that they are not likely to damage the door seal; and

2) Load sharp knives with the handles up to reduce the risk of cut-type injuries.

• Do not wash plastic items unless they are marked “dishwasher safe” or the equivalent. For plastic items not so marked, check the manufacturer’s recommendations.

• Do not touch the heating element during or immediately after use.

IMPORTANT SAFETY INSTRUCTIONS

– SAVE THESE INSTRUCTIONS –

Parts and Features

Additional feature(s) your dishwasher may have:

NO FLIP* Clip(s) (pg. 8) Extra Capacity fold-down shelf (pg. 8) Fold-Down dividers (pg. 8)

9 ULTRAFLOW* water feed tube 10 Silverware basket (p. 9) 11 Model and serial number label (on right side) 12 ULTRA WASH*module (p. 4) 13 Overfill protector 14 Detergent dispensers (p. 10) 15 Rinse agent dispenser (p. 11)

1 Top rack (p. 7) 2 Upper spray arm 3 Utensil basket (p. 8) 4 Bottom rack (p. 8) 5 Lower spray arm 6 Water inlet opening [in tub wall] 7 Rack bumper 8 Heating element

10 11

The ULTRA WASH* Soil Removal System

Your dishwasher’s new ULTRA WASH Soil Removal System is designed to give you sparkling clean dishes in the shortest amount of time with the least amount of energy necessary. The ULTRA WASH Soil Removal System includes a heavy duty grinder that acts as a food disposer to grind and dispose of large food particles.

Here’s how the ULTRA WASH Soil Removal System works:

1. When you load the dishwasher, all you need to do is

remove bones, large chunks, or burned-on food. Any remaining food will be ground up and disposed.

2. Hot water fills the dishwasher to a level near the bottom of the overfill protector.

3. While the water is heated, the Water Heating indicator on the control panel glows.

4. Detergent is added at the correct times from the detergent dispenser, and hot water is pumped through the ULTRA WASH pump.

5. Food particles are removed from dishes, pots and pans, tableware, and cutlery as the dishwasher sprays a mixture of hot water and detergent through two spray arms against their soiled surfaces.

6. Food soil in the dishwasher is held in an accumulating chamber so it does not recirculate into the dishwasher.

7. Water is pumped again through the ULTRA WASH pump to remove soil particles from the water, and “hold” them in the accumulating chamber .

8. Soil in the ULTRA WASH Soil Removal System is disposed down the drain with the wash water .

9. Fresh, hot water enters the dishwasher, sprays on the dishes to rinse them, and the rinse water is pumped through the ULTRA WASH Soil Removal System to remove any remaining soil.

10. Soil that is held in the ULTRA WASH Soil Removal System is disposed down the drain with the rinse water.

11. Final rinse water is heated and a rinse agent is added to prepare the dishes for drying.

Start Up Guide

Before using your dishwasher

• For a grounded, cord connected dishwasher: The dishwasher must be grounded. In the event

of a malfunction or breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current. The dishwasher is equipped with a cord having an equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is installed and grounded in accordance with all local codes and ordinances.

WARNING – Improper connection of the equip-

ment grounding conductor can result in a risk of

GROUNDING INSTRUCTIONS

electric shock. Check with a qualified electrician or service representative if you are in doubt whether the dishwasher is properly grounded. Do not modify the plug provided with the dishwasher; if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

• For a permanently connected dishwasher: The dishwasher must be connected to a grounded

metal, permanent wiring system, or an equipmentgrounding conductor must be run with the circuit conductors and connected to the equipment-grounding terminal or lead on the dishwasher.

– SAVE THESE INSTRUCTIONS –

wWARNING

Tip Over Hazard

Do not use dishwasher until completely installed.

Do not push down on open door. Doing so can result in serious injury or cuts.

Electrical Shock Hazard Electrically ground dishwasher. Connect ground wire to green ground connector

in terminal box. Do not use an extension cord. Failure to follow these instructions can result in

death, fire, or electrical shock.

Here is an overview for loading and running your dishwasher. Refer to the noted pages for more details of each step.

1. The ULTRA WASH* Soil Removal System is designed to remove food particles from the wash and rinse water. Remove only large chunks of food and bones from your dishes.

2. Properly load the dishwasher . Make sure nothing prevents the spray arms from spinning freely . See pages 7 and 8.

Starting your dishwasher for everyday loads

G H

3. Add detergent and check the rinse agent dispenser. Add rinse agent if needed . See pages 10 and 11.

4. Push door firmly closed . The door latches automati- cally. Run hot water at the sink nearest your dishwasher until water is hot . Turn off water. See page 11.

5. Press the desired Cycle and Options buttons . Press the Start pad . See pages 12-14.

Loading the top rack

The top rack is designed for cups, glasses, and smaller items. (See recommended loading patterns below.)

NOTE: The features on your dishwasher rack may vary from the drawings below.

• Place items so open ends face down for cleaning and draining.

• Load glasses in top rack only – bottom rack is not designed for glasses. Damage may occur.

• Place cups and glasses in the rows between prongs. Placing them over the prongs can lead to breakage.

• Secure lightweight items.

• China, crystal, and other delicate items must not touch

each other during dishwasher operation. Damage may occur.

• Load plastic items in the top rack only. Only plastic items marked “dishwasher safe” are recommended.

• Load plastic items so the force of the spray does not move them during the cycle.

• To avoid chipping, do not let stemware touch other items.

• Small bowls, pans, and other utensils can be placed in the top rack.

Loading Your Dishwasher

Preparing to load your dishwasher

• Load correctly for best washing results. Incorrect loading may cause poor washing and the need to rewash all or part of the load.

• Wash full loads. Running a half-filled dishwasher uses the same amount of electricity and hot water as a fully loaded machine.

• To save water and energy, do not rinse dishes before putting them into the dishwasher.

• Remove large pieces of food, fruit pits, bones, and other hard items. The ULTRA WASH* module will remove food particles from the water. The module contains a chopping device which will reduce the size of food items.

NOTE: If hard items such as fruit seeds, nuts, and egg shells enter the ULTRA WASH module, you might hear chopping, grinding, crunching, or buzzing sounds. Those sounds are normal when hard items enter the module. Do not let metallic items (such as pot handle screws) get into the ULTRA WASH module. They could damage the ULTRA WASH module.

• Foods like eggs, rice, pasta, spinach, and cooked cereals may be hard to remove if they are left to dry over a period of time. Run a Quick Rinse cycle to keep dishes moist if you do not plan to wash them soon.

• Load dishes so soiled surfaces face the rotating spray arms.

• Load dishes so they are not stacked or overlapping, if possible. It is important for the water spray to reach all soiled surfaces for best washing. For best drying, water must be able to drain from all surfaces.

10 place setting

12 place setting

in the bottom rack, with soiled surfaces facing inward to the spray. (See recommended loading patterns below.)

NOTE: The features on your dishwasher rack may vary from the drawings below.

• Do not load glasses, cups, or plastic items in the bottom rack.

• Load plates, soup bowls, etc., between prongs and facing inward to the spray.

• Overlap edges of plates for large loads.

• Secure heavily soiled cookware face down in the rack.

• Make sure pot handles and other items do not stop

rotation of the upper or lower spray arm. The spray arms must move freely.

Fold-down dividers

Fold-down dividers at the back of the rack can be lowered to make room for deep bowls, roasters, and other large items.

Loading the bottom rack

Items with cooked-on or dried-on food should be loaded

Utensil basket

Use this extra capacity basket on the top rack to hold spatulas, wooden spoons, and similar items.

NO-FLIP* clip(s)

(on some models)

Use the NO-FLIP clip(s) to hold small, lightweight items in place during the cycle.

Extra-capacity fold-down shelf

(on some models)

Fold the extra shelf on the top rack down over short items (cups, juice glasses, cereal bowls, etc.) to make space for extra items.

Loading the top rack (cont.)

10 place setting

12 place setting

• Load the silverware basket while it is in the bottom rack

or take the basket out for loading on a counter or table. NOTE: You can remove the basket for easy unloading.

Always unload or remove the basket before unloading the racks to avoid spilling water droplets on the silverware.

• Place small items (baby bottle caps, jar lids, etc.) in a section with a hinged cover. Close the cover over the section to hold small items in place.

Loading the silverware basket

• You can separate the two small baskets from the large basket and position the small baskets elsewhere in the upper or lower rack.

To remove a small basket:

1. Hold the center basket with one hand, and one of the

small baskets with the other hand.

2. Slide the small basket to release tabs from

corresponding slots.

3. Pull baskets apart.

• Mix items in each section of the basket with some

pointing up and some down to avoid nesting. Spray cannot reach nested items.

IMPORTANT: Always load sharp items (knives, skewers, forks, etc.) pointing down.

Quiet operating tips

To avoid thumping/clattering noises during operation:

• Make sure lightweight load items are secured in

the racks.

• Make sure pot lids and handles, pizza pans, cookie

sheets, etc., do not touch interior walls or interfere with the spray arm’s rotation.

• Load dishes so they do not touch one another. NOTE: Keep sink drain plugs closed during dishwasher

operation to prevent noise transfer through drains.

Your Part in Cleaning Dishes

• Use automatic dishwashing detergent only. Other detergents are too mild and much too sudsy.

• Add detergent just before starting cycle.

• Store tightly closed detergent in a cool, dry place. Fresh

automatic dishwasher detergent results in better cleaning.

Filling the detergent dispenser

The detergent dispenser has one section with a cover and one without. Push the cover down firmly until it latches. Detergent in the open section falls into the dishwasher when closing the door. The covered section opens automatically for the main wash. It is normal for the cover to open partially when dispensing detergent.

NOTE: Use both sections for cycles with two washes. Use only the covered section for cycles with one wash. See the cycles chart for more details.

Using the detergent dispenser

Cover Cover latch

Main wash section Pre-wash section

How much detergent to use

• The amount of detergent to use depends on the hardness of your water and the type of detergent. If you use too little, dishes won’t be clean. If you use too much in soft water, glassware will etch.

• Find out your water’s hardness by asking the water softener department in your local Sears store or your local water department.

WATER HARDNESS Soft to Medium Hard Water

0 to 6 grains per gallon

Medium to Hard Water

7 to 12 grains per gallon

AMOUNT OF DETERGENT For normal loads:

• Partially fill the Main Wash section (2 tablespoons or 30 grams)

• Fill the Pre-Wash section (2 tablespoons or 30 grams)

NOTE: Add only 1 tablespoon or 15 grams of detergent to the Pre-Wash section if dishes are prerinsed or water is very soft.

For heavily soiled loads:

• Fill the Main Wash section (3 tablespoons or 45 grams)

• Fill the Pre-Wash section (2 tablespoons or 30 grams)

For normal and heavily soiled loads:

• Fill the Main Wash section (3 tablespoons or 45 grams)

• Fill the Pre-Wash section (2 tablespoons or 30 grams)

NOTE: Fill amounts shown are for standard powdered detergent. Amounts may vary if you use liquid or concentrated powdered detergent. Follow instructions on the package when using liquid dishwasher detergent or concentrated powdered detergent.

A rinse agent greatly improves dish drying and helps prevent spots or streaks. The rinse agent helps water flow off dishes and keeps water from forming droplets. A small amount of rinse agent automatically releases into the final rinse water.

Keep the rinse agent dispenser filled with a liquid rinse agent. For best drying results, periodically check

the dispenser as follows to see if it needs filling:

• Check center of rinse aid indicator cap . Clear means it needs filling.

• Remove rinse aid indicator cap. An “E” is visible at the bottom of the dispenser when empty .

To fill dispenser:

1. Open dishwasher door completely.

2. Remove rinse aid indicator cap.

3. Add rinse agent . Fill only to smallest opening in

lower part of dispenser. Overfilling may cause rinse agent to leak out. This will not harm the dishwasher, but could cause oversudsing.

4. Clean up any spilled rinse agent with a damp cloth.

5. Replace rinse aid indicator cap. Keep it closed tightly.

NOTES:

• Your dishwasher is designed to use a liquid rinse agent. Do not use a solid or bar-type rinse agent.

• The rinse agent dispenser holds 6 ounces (175 mL). Under normal conditions, this lasts about 3 months.

• You do not have to wait until the dispenser is empty before refilling, but do not overfill it.

Water temperature tips

Hot water dissolves and activates the dishwashing detergent. Hot water also dissolves grease on dishes and helps dry glasses spot-free. For best dishwashing results, water must be at least 120°F (49°C) as it enters the dishwasher. Loads may not wash as well if the water temperature is too low.

NOTE: Use the Water Heat option on your dishwasher if you keep your water heater at a low setting. For more

information, see “Dishwasher seems to run too long” in

the “Troubleshooting Guide” section.

To check water temperature:

1. Run hot water at the faucet closest to your dishwasher

for at least 1 minute.

2. Measure the water temperature with a candy or meat

thermometer placed in the running stream of water .

3. If the water temperature at the faucet is below 120°F

(49°C), have a qualified person raise the water heater’s thermostat setting.

Using the rinse agent dispenser

††

6.5/24.5

•

†

•

Cycles

†

Water automatically heats to 135°F (57°C).

††

Cycle time includes dry time and may be longer depending on the temperature of water entering the dishwasher. The cooler the water, the longer the cycle time. If the water is already hot enough, the cycle times will be as shown.

CYCLE

A “•” shows what each cycle includes.

Use Both

Sections

8.6/32.7

††

6.8/25.5

•

†

•

†

Detergent

Dispenser

Sections

Wash

Main

Wash Rinse

Final

Rinse Dry

Water

Usage

(gallons[U.S.]

/liters)

Cycle

Time

††

(min.)

•

†

•

†

•

••

•

POTS PANS

For cleaning dishes, and pots and pans with cooked-on or dried-on foods.

For everyday heavily soiled dishes. (The Energy Guide label is based on this cycle.)

• Select the Water Heat option to heat water to 135°F (57°C) in the main wash.

NORMAL

WASH

WATER

MISER

Use Both

Sections

Use

Covered

Section

For prerinsed and lightly soiled dishes. Saves energy by using less hot water than the Normal Wash cycle.

• Select the Water Heat option to heat water to 135°F (57°C) in the main wash.

•

Cycles (cont.)

CHINA

WASH

QUICK

RINSE

(NO DRY)

A light wash and gentle dry for china and crystal. Unless you select No Heat Dry, the heating element will switch on and off during the drying part of the cycle.

• Select the Water Heat option to heat water to 135°F (57°C) in the main wash.

†

Water automatically heats to 135°F (57°C).

††

For rinsing dishes that will be washed later.

CYCLE

A “•” shows what each cycle includes.

6.5/24.5

††

2.2/8.3

•

†

Detergent Dispenser

Sections

Wash

Main

Wash

Rinse

Final

Rinse Dry

Water Usage

(gallons[U.S.]

/liters)

Cycle

Time

††

(min.)

Detergent

Needed

Use

Covered

Section

•

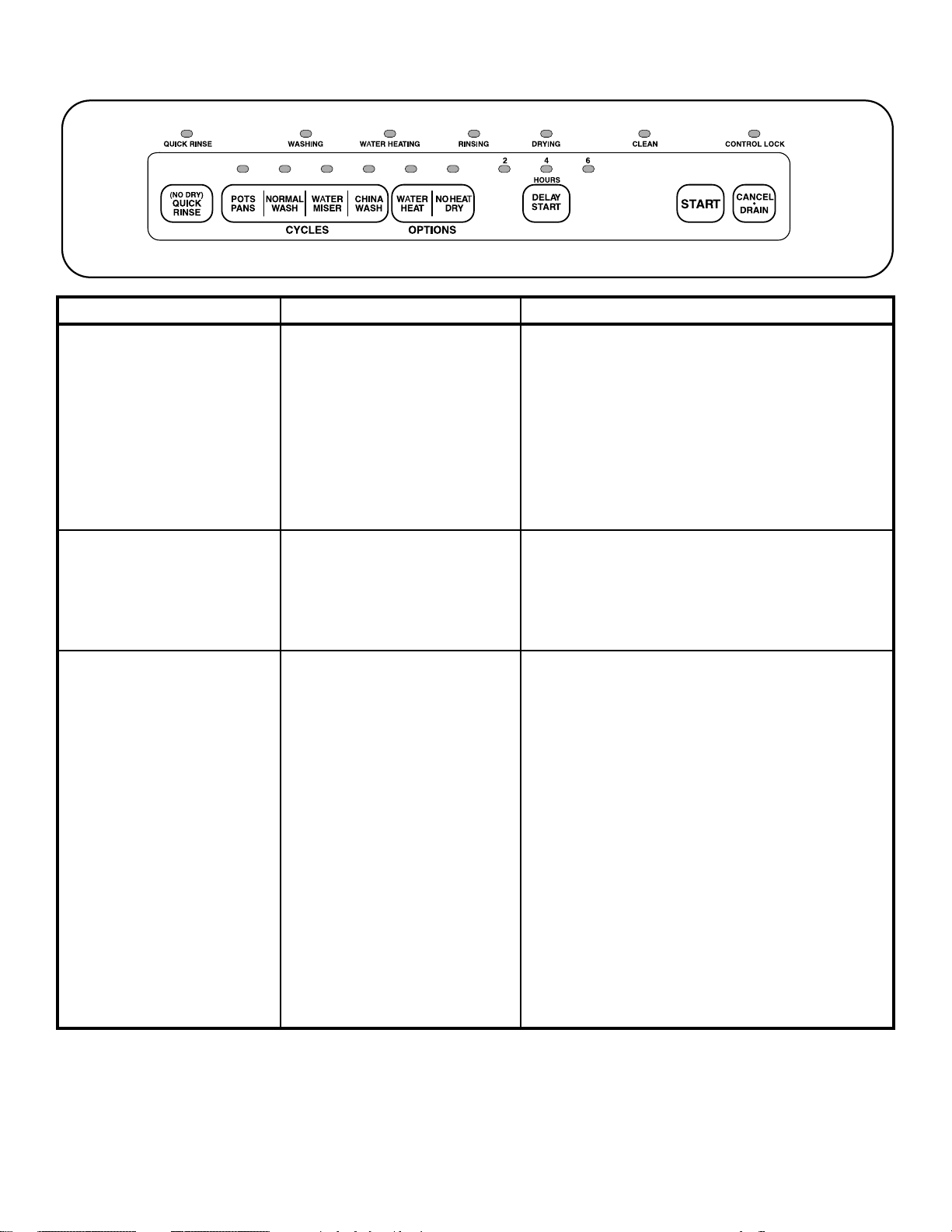

Options

WATER HEAT

• Automatic with Pots & Pans

• Option for Normal Wash and

Water Miser cycles

• Not available for China Wash

or Quick Rinse cycles

NO HEAT DRY

• Option for Pots & Pans,

Normal Wash, Water Miser and China Wash cycles

DELAY START

• Option for any cycle

To ensure water temperature in main wash reaches 135°F (57°C).

• When you select Water Heat, main wash delays until water heats to 135°F (57°C).

• As water heats, washing action continues. The Water Heating status indicator glows until water reaches proper temperature.

• Turns off heating element in 30-minute dry period.

• Delay beginning of your selected cycle and

options for up to 6 hours.

• To set:

1. Close the door firmly until you hear it latch.

2. Select the desired cycle and options.

3. Press Delay Start once for a 2 hour delay,

twice for 4 hours, and 3 times for 6 hours. The appropriate status indicator will glow.

• Press Delay Start a fourth time to cancel the option.

• If you wish to put more dishes in the dishwasher while it is in delay mode, be sure to latch the door after you add them.

• The amount of delay can be changed or canceled at any time before the cycle begins.

Use when you do not need a rapid dry cycle. Allow longer drying times (overnight). Use rinse agent to improve drying.

Use when you want to start a cycle later. Set delay to run dishwasher during times when off-peak utility rates are in effect. Local utilities recommend this to avoid heavy usage of energy at certain times of day.

Option When should I use it? What does it do?

Cleaning your dishwasher

Cleaning the exterior

In most cases, regular use of a soft, damp cloth or sponge and a mild detergent is all that is necessary to keep the outside of your dishwasher looking nice and clean .

Cleaning the interior

Hard water minerals may cause a white film to build up on the inside surfaces, especially just beneath the door area.

To clean interior:

• Apply powdered dishwasher detergent to a damp sponge to make a paste.

• Use liquid automatic dishwasher detergent and clean with damp sponge .

Do not clean the dishwasher interior until it has cooled. Wear rubber gloves. Do not use any type of cleanser other than dishwasher detergent because it may cause foaming or sudsing.

Caring for Your Dishwasher

Refer to the “Troubleshooting Guide” section for special cleaning problems.

Special features

Start Button Memory

• To use last full cycle and options completed, press the Start pad.

• If you do not run dishwasher daily, close door to maintain memory.

• If power is off or door is open for an extended period of time, the Start button memory will default to Normal cycle with Heat Dry.

To change a cycle

• Press Cancel•Drain. Wait for the 2-minute drain to complete. Reset dishwasher for desired cycle and options. (Remember to add detergent if dishwasher has already gone through wash portion of original cycle.)

• You can change cycle and options any time during first 2 minutes of cycle (while water is entering dishwasher) without pressing Cancel•Drain.

To cancel a cycle

• Press Cancel•Drain. Wait for the 2-minute drain to

complete.

Control Lock

• Prevent accidental cycle selections by “locking” con-

trols.

• To lock controls: Press and hold No Heat Dry pad for

4 seconds. The Control Lock status indicator glows when controls are locked.

• To unlock the controls: Press and hold the No Heat Dry

pad for 4 seconds. The Control Lock status indicator will flash and turn off.

• If you try to set cycles or options when controls the are

locked, the Control Lock status indicator will flash so you know cycles or options cannot be selected until controls are unlocked.

Storing your dishwasher

Storing for the summer

Protect your dishwasher during the summer months by turning off the water supply and power supply to the dishwasher.

Moving or winterizing your dishwasher

Protect your dishwasher and home against water damage due to freezing water lines. If your dishwasher is left in a seasonal dwelling or could be exposed to near freezing temperatures, have a qualified person do the following:

1. Disconnect power supply to the dishwasher.

2. Turn off water supply to the dishwasher.

3. Remove the 4 screws on the lower access panel and

remove the lower access panel .

4. Place a shallow pan under the water supply valve. Then, use a wrench to disconnect the water inlet from the water supply valve. Separate the water inlet from the water supply valve and drain water into the pan .

5. Remove the spring clamp from the water outlet and separate from the water supply valve; drain water into pan.

6. Reconnect both water inlet and water outlet to the water supply valve.

7. Empty the pan and reposition it under the water pump.

8. Remove the clamp and disconnect the drain hose from the water pump; drain water into pan.

9. Reconnect drain hose to the water pump, being sure to position the clamp over the connection.

10. Replace the lower access panel. NOTE: If your dishwasher is connected to a garbage dis-

posal, do not run water into the sink after winterizing. This could cause water to refill the drain hose on your dishwasher.

Reconnecting your dishwasher

1. Remove the 4 screws on the lower access panel and

remove lower access panel.

2. Turn on the water supply to dishwasher.

3. Turn on power supply to dishwasher.

4. Run dishwasher through a complete cycle and check

for leaks.

5. Replace lower access panel.

Spring clamp

Water pump and motor

Drain hose

Water outlet

Water inlet

Water supply valve

Tips for washing special items

If you have any doubts about washing a particular item, check with the manufacturer to see if it is dishwasher safe.

MATERIAL Aluminum

Bottles and Cans

Cast Iron China/Stoneware

Crystal

Gold Glass

Hollow-Handle Knives

Pewter

Disposable Plastics

Plastics

Stainless Steel

Sterling Silver or Silver Plate

Tin

Wooden Ware

DISHWASHER SAFE?

Yes

No No

EXCEPTIONS/SPECIAL INFORMATION

High water temperature and detergents may affect finish of anodized aluminum.

Wash bottles and cans by hand. Labels attached with glue can loosen in your dishwasher. Loose labels and glue can clog spray arms or the pump and will reduce washing performance.

Seasoning will be removed and iron will rust. Always check manufacturer’s recommendations before

washing. Antique, hand-painted, or over-the-glaze patterns may fade. Gold leaf may discolor or fade.

Always check manufacturer’s recommendations before washing. Some types of leaded crystal may etch with repeated washings.

Gold-colored flatware will discolor. Milk glass will yellow with repeated dishwasher

washing. Handles of some knives are attached to the blade

with adhesives which may loosen if washed in the dishwasher.

High water temperatures and detergent may discolor or pit finish.

Cannot withstand high water temperatures and detergents.

Always check manufacturer’s recommendations before washing. Plastics vary in their capacity to withstand high water temperatures and detergents. Load plastics in top rack only.

Run a Quick Rinse cycle if not washing immediately. Prolonged contact with food containing salt, vinegar, milk products, or fruit juice could damage finish.

Run a Quick Rinse cycle if not washing immediately. Prolonged contact with food containing salt, acid, or sulfide (eggs, mayonnaise, and seafood) could damage finish.

Can rust. Wash by hand. Always check manufacturer’s

recommendations before washing. Untreated wood may warp, crack, or lose its finish.

Troubleshooting Guide

PROBLEM ... Dishwasher does not

run or stops during a cycle

Dishwasher will not fill

Dishwasher seems to run too long

Water remains in dishwasher

Detergent remains in covered section of dispenser

White residue appears on front of access panel

Odor in the dishwasher

Condensation on kitchen counter

CAUSE ...

Door not closed Wrong cycle selected No or improper power

supplied to dishwasher Motor stopped due to

overload No water supplied to

dishwasher Overfill protector stuck

Water supplied to dishwasher is not hot enough

Cycle not finished

Cycle not finished Detergent has lumps Bottom rack in backwards

Too much detergent was used

Brand of detergent developing excess foam

Dishes only washed every 2-3 days

Plastic smell of new dishwasher Excessive moisture from vent in

dishwasher console

Dishwasher is not operating properly

Food soil left on dishes

Improper loading

Water temperature is too low

Use of incorrect, too little, or ineffective detergent

Refer to the “Loading Your Dishwasher” section, pages 7-9.

Use the Water Heat option. If needed, turn home water heater up to ensure water entering dishwasher is 120°F (49°C) minimum. Refer to the “Water temperature tips” section, page 11.

Use recommended dishwasher detergents only. Refer to the “Using the detergent dispenser” section, page 10. Never use less than one tablespoon per load. Detergent must be fresh to be effective. Always store detergent in a cool, dry area.

SOLUTION ...

Make sure door is closed and securely latched. Refer to the “Cycles” section, page 12-13. Check to see if household fuse or circuit breaker is

blown or tripped. Motor will automatically reset itself within a few minutes.

If it does not restart, call for service. Check to see if shut-off valve (if installed) is turned on.

Check to see if the overfill protector moves up and down freely. Press down to release.

It is normal for the dishwasher to run longer while heating water. Refer to the “Water temperature tips” section, page 11.

• A delay will occur in the main wash if the Water Heat option is selected.

• Three delays will occur if the Pots & Pans cycle is selected.

• The final rinse will automatically delay until the water temperature reaches 135°F (57°C).

Wait for the cycle to complete.

Wait for the cycle to complete. Replace with dry, lump-free detergent. Refer to the “Parts and Features” section, page 3 and

reinstall rack if necessary. Refer to the “Using the detergent dispenser” section,

page 10. Try a different brand to reduce foaming and eliminate

buildup. Run a Quick Rinse cycle at least once or twice a day

until full load is accumulated. Run a vinegar rinse, as described on the next page. Dishwasher console should be aligned with countertop.

Refer to Installation Instructions for more information.

Dishes are not cleaned completely

Troubleshooting Guide (cont.)

PROBLEM ... Food soil left on

dishes (cont.)

CAUSE ...

Detergent cakes in dispenser

Pump or spray arm clogged by labels from bottles and cans

Insufficient fill caused by low water pressure

Slowdown of wash arm due to high suds

SOLUTION ...

Use fresh detergent only. Do not allow detergent to sit for several hours in a wet dispenser. Check dispenser for caked detergent. Clean dispenser when caked detergent is present.

Remove labels before washing bottles and cans or wash by hand. Refer to the “Tips for washing special items” section, page 17.

Home water pressure should be 20 to 120 psi (138-828 kPa) for proper dishwasher fill. A booster pump on the water supply may be necessary if pressure is too low.

Never use soap or laundry detergents. Use recommended dishwasher detergents only.

Dishes are not cleaned completely (cont.)

Spots or stains on dishes

Spotting and filming

Silica film or etching

(silica film is a milky, rainbow colored deposit; etching is a cloudy film)

Hard water or high mineral content in water

Water temperature is too low

Use of incorrect detergents Incorrect amount of

detergent

Use of ineffective detergents Insufficient fill caused by low

water pressure

A water chemical reaction with certain types of glassware. Usually caused by some combination of soft or softened water, alkaline washing solutions, insufficient rinsing, overloading the dishwasher, and heat of drying.

Conditioning the final rinse water with a liquid rinse agent helps eliminate spotting and filming. Keep the dispenser full with a rinse agent at all times.

Use the Water Heat option. If needed, turn home water heater up to ensure water entering dishwasher is 120°F (49°C) minimum. Refer to the “Water temperature tips” section page 11.

Use recommended dishwasher detergents only. Refer to the “Using the detergent dispenser” section,

page 10. Heavy soil and/or hard water generally require extra detergent.

Detergent should be fresh. Store in a cool, dry place, preferably in an airtight container. Discard lumpy detergent.

Home water pressure should be 20 to 120 psi (138-828 kPa) for proper dishwasher fill. A booster pump on the water supply may be necessary if pressure is too low.

NOTE: To remove spots and film from dishes, try a vinegar rinse.

1. Wash and rinse as usual using the No Heat Dry option.

2. Remove all metal items.

3. Put 2 cups (500 mL) white vinegar in a container on

the bottom rack.

4. Run dishwasher through complete washing cycle. Vinegar will mix with wash water.

It may not be possible to prevent problem, except by hand washing. To slow this process, use a minimum amount of detergent but not less than 1 tablespoon per load. Use a liquid rinse agent and underload the dishwasher to allow thorough rinsing. Silica film and etching are permanent and cannot be removed. Use the No Heat Dry option.

continued on next page

Chipping of dishes

Dishes are damaged during cycle

Improper loading

Load dishes and glasses so that they are stable and do not strike together from washing action. Moving rack in and out slowly will also minimize chipping.

NOTE: Some types of china and glassware are too delicate for automatic dishwashing and should be hand washed; for example: antiques, feather-edged crystal, and similar types.

Dishes are not dry

Dishes do not drain properly

Plastics

Rinse agent dispenser is empty

No Heat Dry option was used

Dishes must have proper water drainage. Do not overload. Refer to the “Loading Your Dishwasher” section, pages 7-9. Use a liquid rinse agent to speed drying.

Some plastics, due to material, may need to be towel dried.

Refer to the “Using the rinse agent dispenser” section, page 11.

Do not use the No Heat Dry option.

Dishes do not dry completely

Troubleshooting Guide

PROBLEM ... White spots on

cookware with non-stick finish

Brown stains on dishes and dishwasher interior

Black or gray marks on dishes

Orange stains on plastic dishes or dishwasher interior

CAUSE ...

Seasoning removed by dishwasher detergents

High iron content in water supply

Aluminum items

Large amounts of tomatobased foods in dishes placed in the dishwasher

SOLUTION ...

Reseason cookware after dishwasher washing.

Remove by washing dishes (after food soil has been removed) with 1 teaspoon to 1 tablespoon of citric acid crystals added to covered section of detergent dispenser. Do not use detergent. Follow with a Normal Wash cycle with detergent. If treatment is needed more often than every other month, the installation of an iron removal unit is recommended.

Aluminum items should be loaded so that they will not rub against dishes during washing. Throwaway aluminum items should not be washed in the dishwasher because they may break down and cause marking. Aluminum markings can be removed by using a mild abrasive cleanser.

Stains may gradually fade over time. Regular use of heated drying may cause stains to fade slower. Stains will not affect dishwasher performance. Regular use of Quick Rinse cycle or No Heat Dry option will reduce the likelihood of staining.

Spots or stains on dishes (cont.)

Hard object entered the Ultra Wash module

Sound should stop when object is ground up.

Grinding, grating, crunching, or buzzing sounds

Noises

We Service What We Sell

“We Service What We Sell” is our assurance that you can depend on Sears for service. Your dishwasher has added value when you consider that Sears has service units nationwide, staffed with professional technicians specifically trained on Sears appliances and having the parts, tools, and equipment to ensure that we meet our pledge to you … “We Service What We Sell.”

Sears Maintenance Agreement

Maintain the value of your KENMORE Dishwasher with a Sears Maintenance Agreement. Sears dishwashers are designed, manufactured, and tested for years of dependable operation. Yet, any modern appliance may require service from time to time.

The Sears Maintenance Agreement:

• Is your way to buy tomorrow’s service at today’s prices.

• Eliminates repair bills resulting from normal use.

• Allows for as many service calls as required.

• Provides for service by professional Sears Trained Technicians.

• Even if you don’t need repairs, the Maintenance Agreement offers an annual preventative maintenance check-up

at your request!

This Maintenance Agreement does not cover original installation, reinstallation, or damage resulting from external causes such as acts of abuse, theft, fire, flood, wind, lightning, freezing, power failure, power reduction, etc.

To customize your dishwasher, you can order:

• Door and access panel accessories

• Custom wood panel trim accessories to match your dishwasher color

See back page of Installation Instructions that came with your dishwasher for further information.

Notes

Índice

Página

Su papel en la limpieza de los platos

Cómo usar el depósito de detergente ......................10

Cuánto detergente debe usar....................................10

Cómo usar el depósito de agente de enjuague ........11

Consejos sobre la temperatura del agua ..................12

Ciclos ........................................................................13

Opciones ....................................................................15

Características especiales ........................................16

Cuidado del lavavajillas

Limpieza del lavavajillas............................................16

Cómo guardar el lavavajillas ....................................17

Consejos para lavar artículos especiales..................18

Diagnóstico y solución de problemas ........................19

Servimos lo que vendemos ........................................23

Página

Garantía del lavavajillas Sears ......................................1

Seguridad del lavavajillas ..............................................2

Partes y características ..................................................3

El Sistema de Remociòn de Suciedad

ULTRA WASH* ................................................................4

Guía de puesta en marcha

Antes de usar su lavavajillas ......................................5

Cómo poner en marcha el lavavajillas

para lavar los platos de uso diario ..............................6

Cómo cargar el lavavajillas

Prepárese para cargar el lavavajillas ..........................7

Cómo cargar la canasta superior ................................7

Cómo cargar la canasta inferior ..................................8

Cómo llenar la canastilla de los cubiertos ..................9

Consejos para el funcionamiento silencioso ..............9

* Indicación de marca registrada

Garantía del lavavajillas Sears

GARANTÍA COMPLETA POR UN AÑO SOBRE LOS LAVAVAJILLAS KENMORE ULTRA WASH DE LA SERIE 800

Por un año a partir de la fecha de compra, habiéndose instalado y operado el lavavajillas de acuerdo con las instrucciones proporcionadas en el Manual del Propietario e Instrucciones para la Instalación, Sears reparará gratuitamente los defectos de materiales o de mano de obra.

GARANTÍA COMPLETA POR DOS AÑOS SOBRE LOS CONTROLES ELECTRÓNICOS Y LA PLACA DE ALIMENTACIÓN DE ENERGÍA

Por dos años a partir de la fecha de compra, habiéndose instalado y operado el lavavajillas de acuerdo con las instrucciones proporcionadas en el Manual del Propietario e Instrucciones para la Instalación, Sears reparará o cambiará, gratuitamente, el módulo electrónico y la placa de alimentación de energía si tuvieran defectos de materiales o de mano de obra.

GARANTÍA COMPLETA DE POR VIDA CONTRA FUGAS EN LA TINA Y EL PANEL INTERIOR DE LA PUERTA EN MODELOS DE LAVAVAJILLAS CON TINA ULTRA LIFE

Por la vida del lavavajillas, de haber fugas en la tina de polipropileno o panel interior de la puerta causadas por rajaduras, astillamientos o peladuras, Sears reemplazará gratuitamente la tina o el panel interior de la puerta.

GARANTÍA LIMITADA POR 2 AÑOS SOBRE EL SISTEMA DE LAVADO ULTRA WASH

Después del primer año y hasta dos años a partir de la fecha de compra, habiéndose instalado y operado el lavavajillas de acuerdo con las instrucciones proporcionadas en el Manual del Propietario e Instrucciones para la Instalación, Sears suministrará gratuitamente refacciones para cualquier parte del sistema de lavado ULTRA WASH (motor, bomba, brazos rociadores, tubo de alimentación de agua ULTRAFLOW*, empaquetaduras del motor y juntas de la bomba) que tuviera defectos de materiales o de mano de obra. El cliente asume la responsabilidad por cualquier costo de mano de obra relativa al reemplazo de estas refacciones.

Si el lavavajillas se empleara para algún otro uso que no fuera el doméstico familiar, la cubertura de la garantía que antecede sólo tiene 90 días de vigencia.

SE PUEDE OBTENER SERVICIO BAJO GARANTÍA PONIENDOSE EN CONTACTO CON EL CENTRO DE SERVICIO MÁS CERCANO EN LOS EE. UU. O EL CANADÁ. Esta garantía sólo tiene validez estando el producto en uso en los EE.UU. o el Canadá. Esta garantía le concede determinados derechos legales, y usted también podría tener otros derechos que varían de un estado a otro o de una provincia a otra.

Sears, Roebuck and Co. Sears Canada, Inc. Dept. 817WA, Hoffman Estates, IL 60179 Toronto, Ontario, Canada M5B 2B8

ADVERTENCIA – Cuando use el lavavajillas siga

precauciones básicas, incluyendo las siguientes:

• Lea todas las instrucciones antes de usar el lavavajillas.

• Use el lavavajillas únicamente para las funciones que fué diseñado.

• Use únicamente detergentes o abrillantadores recomendados para ser usados en los lavavajillas y manténgalos fuera del alcance de los niños.

• Al introducir los artículos para lavar:

1) Coloque los artículos puntiagudos de manera

que no dañen el sello de la puerta; y

2) Introduzca los cuchillos filosos con los mangos

hacia arriba para reducir el riesgo de cortaduras.

• No lave artículos de plástico que no lleven la indicación “lavables en el lavavajillas” u otra similar. Lea las recomendaciones del fabricante para los artículos de plástico que no lleven tal indicación.

• No toque el elemento de calefacción durante o inmediatamente después de usar el lavavajillas.

• No haga funcionar el lavavajillas a menos que todos los paneles estén colocados debidamente en su lugar.

• No juegue con los controles.

• No abuse, ni se siente ni se ponga de pie en la puerta

o en la canasta del lavavajillas.

• Para reducir el riesgo de lesión, no permita que los niños jueguen dentro ni sobre el lavavajillas.

• Bajo ciertas condiciones, un sistema de agua caliente que no ha sido usado por dos semanas o más puede producir gas hidrógeno. EL GAS HIDRÓGENO ES EXPLOSIVO. Si el sistema de agua caliente no ha sido usado por ese período, abra todas las llaves de agua caliente y deje que corra el agua por varios minutos antes de usar el lavavajillas. Esto permitirá que los gases acumulados escapen. Debido a que el gas es inflamable, no fume ni encienda ninguna llama cerca de la llave durante este tiempo.

• Quite la puerta del compartimiento de lavado cuando deje de usar para siempre un lavavajillas.

Si no sigue las instrucciones, usted morirá o sufrirá una lesión grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesión grave.

Todos los mensajes de seguridad identificarán el peligro, le informarán cómo reducir las posibilidades de sufrir una lesión y lo que puede suceder si no siguen las instrucciones.

Su seguridad y la seguridad de los demás es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual y en su electrodoméstico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el símbolo de advertencia de seguridad. Este símbolo le llama la atención sobre peligros que pueden ocasionar la muerte o una lesión a usted

y a los demás. Todos los mensajes de seguridad irán precedidos por el símbolo de advertencia de seguridad

y la palabra “PELIGRO” o “ADVERTENCIA”. Estas palabras significan:

Seguridad del lavavajillas

– GUARDE ESTAS INSTRUCCIONES –

wPELIGRO

ADVERTENCIA

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Canasta superior (pág 7) Brazo rociador superior Canastilla para utensilios (pág 8) Canasta inferior (pág 8) Brazo rociador inferior Orificio de entrada de agua

[en la pared de la tina] Parachoques de la canasta Elemento de calefacción

Partes y características

Tubo de alimentación de agua ULTRAFLOW*

Canastilla para cubiertos (pág 9) Etiqueta de número de modelo y serie Módulo ULTRA WASH* (pág 4) Interruptor de entrada de agua Depósito de detergente (pág 10) Depósito de agente de enjuague (pág 11)

Características adicionales que su lavavajillas puede tener:

Sujetador(es) NO-FLIP* (pág 8) Canastilla para artículos pequeños (pág 8) Divisor abatible (pág 8)

1 2 3 4 5 6

7 8

10 11 12

14 15

El Sistema de Remoción de Suciedad ULTRA WASH*

El nuevo Sistema de Remoción de Suciedad ULTRA WASH de su lavavajillas está diseñado para brindarle platos limpios y relucientes en el menor tiempo posible usando la menor cantidad de energía necesaria. El Sistema ULTRA WASH incluye un triturador resistente que actúa como eliminador de alimentos para triturar y eliminar partículas grandes de alimentos.

Así funciona el Sistema de Remoción de Suciedad ULTRA WASH:

1. Cuando usted carga el lavavajillas, todo lo que tiene

que hacer es quitar los huesos, los trozos grandes de alimentos o los alimentos quemados. El resto de los alimentos será triturado y elminado en su totalidad.

2. El agua caliente llena el lavavajillas a un nivel cerca de la parte inferior del interruptor de entrada de agua.

3. Mientras el agua es calentada, el Indicador del Calentador de Agua en el panel de control destella.

4. El detergente es agregado en el momento adecuado desde el depósito de detergente y el agua caliente es expelida a través de la bomba ULTRA WASH.

5. Las partículas de alimentos son entonces eliminadas de los platos, ollas y cacerolas, cubiertos y cuchillos al ser rociados con una mezcla de agua caliente y detergente por medio de dos brazos rociadores, contra las superficies sucias.

6. Los restos de alimentos en el lavavajillas son retenidos en una cámara de acumulación para que no vuelvan a circular por el lavavajillas.

7. El agua es expelida de nuevo por la bomba ULTRA WASH para eliminar las partículas de alimentos del agua y “retenerlas” en la cámara de acumulación .

8. La suciedad en el Sistema de Remoción de Suciedad ULTRA WASH es eliminada por el conducto de desagüe con el agua de lavar .

9. Agua fresca y caliente entra en el lavavajillas, es rociada sobre los platos para enjuagarlos y el agua de enjuague es expelida por medio del Sistema ULTRA WASH para eliminar la suciedad restante.

10. La suciedad retenida en el Sistema de Remoción de Suciedad ULTRA WASH es eliminada por el conducto de desagüe con el agua de enjuague.

11. El agua del enjuague final es calentada, y se agrega un agente de enjuague para preparar los platos para el secado.

INSTRUCCIONES DE CONEXIÓN A TIERRA

• Para un lavavajillas con cordón y conexión a tierra: El lavavajillas debe estar conectado a tierra. En

caso de funcionamiento malo o avería, la conexión a tierra reduce el rie

sgo de choque

eléctrico al establecer una ruta de menor resistencia para la corriente eléctrica. El lavavajillas viene equipado con un cordón que tiene un conductor para conexión a tierra. La clavija debe ser conectada a un contacto con tierra que esté instalado y conectado a tierra de acuerdo con todos los códigos y ordenanzas locales.

ADVERTENCIA – La conexión inadecuada del

conductor de conexión a tierra puede resultar en riesgo

de choque eléctrico. Pregunte a un electricista calificado o a un agente de servicio si no está seguro si el lavavajillas está adecuadamente conectado a tierra. No modifique la clavija que viene con el lavavajillas. Si no cabe en el contacto, pida que un electricista calificado instale un contacto con tierra apropiado.

• Para lavavajillas con conexión permanente: El lavavajillas debe estar conectada a un sistema de

alambrado eléctrico de conexión a tierra de metal o a un conductor de conexión a tierra y conectado al término de conexión a tierra o conductor en el lavavajillas.

– GUARDE ESTAS INSTRUCCIONES –

wADVERTENCIA

Guía de puesta en marcha

Antes de usar su lavavajillas

Peligro de Vuelco

No use el lavavajillas antes de estar completamente instalado.

No se apoye en la puerta abierta. No seguir estas instrucciones puede ocasionar

herida seria o cortaduras.

Peligro de Choque Eléctrico Conecte a tierra el lavavajillas. Conecte el alambre de conexión a tierra al

conector verde de conexión a tierra en la caja de terminales.

No use un cable eléctrico de extensión. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque eléctrico.

Cómo poner en marcha el lavavajillas para lavar los platos de uso diario

A continuación está un resumen sobre cómo cargar y poner en marcha el lavavajillas. Consulte las páginas señaladas para más detalles sobre cada paso.

1. El Sistema de Remoción de Suciedad ULTRA WASH* está diseñado para eliminar partículas de alimentos del agua de lavado y enjuague. Quite sólo los huesos y los trozos grandes de alimentos de los platos.

2. Coloque los platos y demás piezas debidamente en el lavavajillas . Asegúrese de que nada impida a los brazos rociadores girar libremente . Consulte la páginas 7 y 8.

3. Agregue detergente y revise el depósito del agente de enjuague. Agregue el agente de enjuague si fuera necesario . Consulte las páginas 10 y 11.

4. Empuje la puerta para cerrarla con firmeza . La puerta queda asegurada automáticamente. Haga correr agua caliente en el fregadero que esté más cerca de su lavavajillas hasta que salga caliente . Cierre la llave del agua. Consulte la página 12.

5. Oprima los botones dé Ciclo y la Opció n que desee

. Presione el botón de Inicio (“START”) .

Consulte las páginas 13 a 15.

G H

Prepárese para cargar el lavavajillas

• Coloque correctamente los platos en el lavavajillas para

obtener mejores resultados. Colocarlos incorrectamente puede perjudicar la acción de lavado y podría ser necesario volver a lavar todos o parte de los platos.

• Lave cargas completas. Un lavavajillas lleno hasta la

mitad consume la misma cantidad de energía y agua caliente que una máquina llena.

• Para ahorrar agua y energía, no enjuague los platos

antes de colocarlos en el lavavajillas.

• Quite los pedazos grandes de alimentos, huesos, hue-

sos de frutas y otros objetos duros. El módulo ULTRA WASH* eliminará las partículas de alimentos del agua. El módulo contiene un dispositivo de corte que reduce el tamaño de las partículas de alimentos.

NOTA: Si objetos duros tales como semillas de frutas, nueces y cáscaras de huevo entran en el módulo ULTRA WASH, usted podrá oír cuando el material está siendo picado, molido, triturado o escuchar zumbidos. Estos sonidos son normales cuando entran objetos duros en el módulo. No permita que objetos metálicos (tales como los tornillos del mango de la olla) se introduzcan en el módulo ULTRA WASH pues pueden dañarlo.

• Puede ser difícil eliminar alimentos como huevos, arroz,

pasta, espinaca y cereales cocidos si llegan a secarse después de un tiempo. Ponga en marcha el ciclo de Enjuague Rápido para mantener húmedos los platos si no piensa lavarlos pronto.

• Coloque los platos en la máquina de manera que las

superficies sucias miren hacia los brazos rociadores giratorios.

• Coloque los platos de manera que no estén amontona-

dos unos sobre otros, si fuera posible. Es importante que el agua de rociado alcance todas las superficies sucias para un mejor lavado. Para un mejor secado, el agua debe escurrirse de todas las superficies.

Cómo cargar la canasta superior

La canasta superior está diseñada para tazas, vasos y artículos pequeños. (Vea los siguientes modeles recomenados para el llenado.)

NOTA: La configuracuón de la canasta de su lavavajillas puede ser un poco diferente a las ilustraciones que siguen.

• Coloque los objetos de manera que su parte cóncava mire hacia abajo, para la limpieza y para que el agua se escurra.

• Coloque los vasos únicamente en la canasta superior– la canasta inferior no está diseñada para vasos. Pueden dañarse.

• Coloque las tazas y los vasos en las hileras entre las puntas. Si los coloca sobre las puntas pueden romperse.

• Asegúrese de que los objetos livianos estén firmes en su lugar.

• Los artículos de porcelana, de cristal y otros artículos delicados no deben estar en contacto unos con otros durante la operación de lavado. Pueden dañarse.

• Coloque los artículos de plástico únicamente en la canasta superior. Se recomienda introducir sólo artículos marcados como: “Lavable en el lavavajillas”.

• Coloque los artículos de plástico en forma tal que la fuerza del rociado no los mueva durante el ciclo.

• Para evitar las cascaduras, no deje que los artículos de ristal se rocen.

• Los tazones pequeños, las cazuelas y otros utensilios pueden ser colocados en la canasta superior.

10 puestos

12 puestos

Cómo cargar el lavavajillas

Canastilla para utensilios

Use esta práctica canastilla en la canasta superior para colocar espátulas, cucharas de madera y artículos similares.

Sujetador(es) NO-FLIP*

(un algunos modelos)

Use los sujetadores NO-FLIP para sostener artículos pequeños y livianos en su lugar durante el ciclo.

Canastilla para artículos pequeños

(en algunos modelos)

Esta canastilla cabe en la canasta superior. Utilícela para colocar artículos pequeños que de otra forma “volarían” dentro del lavavajillas durante un ciclo.

NOTA: La configuracuón de la canasta de su lavavajillas puede ser un poco diferente a las ilustraciones que siguen.

• No ponga vasos, tazas o artículos de plástico en la canasta inferior.

• Coloque los platos, tazones para sopas, etc., entre las puntas y mirando hacia adentro en dirección del rociador.

• Entrelace los extremos de los platos cuando haya demasiados artículos.

• Asegure las cacerolas muy sucias en la canasta, mirando hacia abajo.

• Asegúrese de que los mangos de las ollas y otros objetos no impidan la rotación del brazo rociador inferior. El brazo rociador debe moverse libremente.

Cómo cargar la canasta superior (cont.)

10 puestos

12 puestos

Divisor abatible

Se puede bajar el divisor abatible en la parte trasera de la canasta para dar espacio a tazones hondos, bandejas de hornear y otros artículos grandes.

Cómo cargar la canasta inferior

Los objetos con restos de alimentos cocidos o que se han secado deben ser colocados en la canasta inferior con las superficies sucias mirando hacia el interior, en dirección del rociador. (Vea los siguientes modeles recomenados para el llenado.)

• Ponga los cubiertos en la canastilla de cubiertos colocada en la canasta inferior o sáquela para llenarla en una superficie o mesa.

NOTA: Usted puede sacar la canastilla para descargarla con más facilidad. Descargue siempre o quite la canastilla antes de descargar las canastas para evitar que caigan gotitas de agua sobre los cubiertos.

• Coloque los objetos pequeños (tapas de botellas de bebé, tapas de tarros, etc.) en una sección con una tapa articulada. Cierre la tapa para que los objetos se mantengan en su lugar.

• Usted puede separar las dos canastillas pequeñas de la canastilla grande y colocar las canastillas pequeñas en otro lugar en la canasta superior o inferior.

Para sacar una canastilla pequeña:

1. Sostenga la canastilla grande del centro con una

mano y una de las otras canastillas pequeñas con la otra mano.

2. Deslice la canastilla pequeña para que se suelten las

lengüetas de las ranuras correspondientes.

3. Tire de la canastilla para sacarla.

Cómo llenar la canastilla de los cubiertos

• Mezcle objetos en cada sección de la canastilla, algunos con la punta hacia arriba, otros hacia abajo, para evitar apilamientos. El rociado no puede alcanzar los objetos apilados.

IMPORTANTE: Coloque siempre los objetos puntiagudos (cuchillos, pinchos, tenedores, etc.) con la punta hacia abajo.

Consejos para el funcionamiento silencioso

Para evitar ruidos descomunales o estrepitosos durante el funcionamiento:

• Asegúrese de que los objetos livianos estén firmes en las canastas.

• Asegúrese de que las tapas y los mangos de las ollas, los moldes para pizza, las bandejas de galletas, etc., no toquen las paredes interiores ni interfieran con la rotación del brazo rociador.

• Coloque los platos de manera que no se toquen.

NOTA: Mantenga los tapones del conducto del sumidero cerrados mientras la máquina está funcionando para evitar que el ruido se pase por el conducto.

Su papel en la limpieza de los platos

Cómo usar el depósito de detergente

• Use únicamente detergente para lavavajillas

automáticos. Los otros detergentes son muy suaves y

demasiado espumosos.

• Agregue el detergente justo antes del inicio del ciclo.

• Guarde el detergente bien cerrado en un lugar frío y

seco. El detergente para lavavajillas automáticos produce mejores resultados cuando está fresco.

Cómo llenar el depósito de detergente

El depósito de detergente tiene una sección con tapa y otra descubierta. Empuje la tapa con firmeza hacia abajo hasta que quede asegurada. El detergente en la sección descubierta cae dentro de la máquina cuando se cierra la puerta. La sección cubierta se abre automáticamente para la lavada principal. Es normal que la tapa se abra parcialmente cuando se vierte el detergente.

NOTA: llene ambas secciones para los ciclos con dos lavadas. Llene únicamente la sección con tapa para los ciclos con una sola lavada. Vea la tabla de ciclos para más detalles.

NOTA: Los niveles de llenado que se indican, corresponden a los detergentes en polvo estándares. Los niveles pueden variar si usted usa un detergente líquido o en polvo concentrado. Siga las instrucciones que están en el empaque cuando use un detergente líquido para lavavajillas o un detergente en polvo concentrado.

Cuánto detergente debe usar

• La cantidad de detergente que debe usar depende de la dureza del agua y del tipo de detergente. Si usa muy poquito, los platos no quedarán limpios. Si usa demasiado en agua suave, las piezas de cristal quedarán manchadas.

• Pregunte la dureza de su agua al departamento de suavizado de agua de la tienda Sears de su localidad o al departamento de suministro de agua de su localidad.

MINERALIZACIÓN DEL AGUA Agua “suave” a

ligeramente mineralizada

0 a 6 granos por galón

Agua con mediana a alta mineralización

7 a 12 granos por galón

CANTIDAD DE DETERGENTE Para cargas normales:

• Llene parcialmente la sección principal de lavado (2 cucharadas ó 30 gramos)

• Llene la sección de pre-lavado (2 cucharadas ó 30 gramos)

Nota: Añada sólo una cucharada ó 15 gramos de detergente a la sección de prelavado si los platos han sido previamente enjuagados o si el agua no tiene minerales.

Para cargas muy sucias:

• Llene la sección principal de lavado (3 cucharadas ó 45 gramos)

• Llene la sección de pre-lavado (2 cucharadas ó 30 gramos)

Para cargas normales o muy sucias:

• Llene la sección principal de lavado (3 cucharadas ó 45 gramos)

• Llene la sección de pre-lavado (2 cucharadas ó 30 gramos)

Tapa Seguro de la tapa

Sección principal

de lavado

Sección de

pre-lavado

Un agente de enjuague mejora en gran medida el secado de los platos y ayuda a evitar las manchas o rayas. El agente de enjuague ayuda a que el agua se escurra de los platos y evita que se formen gotitas. Una pequeña cantidad de agente de enjuague cae automáticamente en el agua para el enjuague final.

Mantenga el depósito del agente de enjuague lleno con un agente líquido. Para mejores resultados, revise

periódicamente el depósito, como se indica a continuación, para ver si necesita llenarse:

• Revise el centro de la tapa indicadora de llenado . Si está vacía significa que necesita llenarse.

• Quite la tapa indicadora de llenado. Se ve una “E” al

fondo cuando el depósito está vacío .

Para llenar el depósito:

1. Abra completamente la puerta del lavavajillas.

2. Quite la tapa del indicador de llenado.

3. Agregue el agente de enjuague . Llene solamente

hasta la abertura más pequeña en la parte inferior del depósito. Sobrellenar puede hacer que el agente de enjuague se filtre hacia afuera. Esto no dañará la máquina pero puede causar exceso de espuma.

4. Limpie con un paño húmedo el agente de enjuague que

se haya derramado.

5. Vuelva a colocar el tapón indicador de llenado.

Manténgalo cerrado firmemente.

NOTAS:

• El lavavajillas está diseñado para usar un agente de enjuague líquido. No use un agente de enjuague sólido o en barra.

• El depósito del agente de enjuague tiene capacidad para 175 mL (6 onzas). Bajo condiciones normales, esto dura cerca de 3 meses.

• No tiene que esperar hasta que el depósito esté vacío para rellenarlo, pero no lo sobrellene.

Cómo usar el depósito de agente de enjuague

Consejos sobre la temperatura del agua

El agua caliente disuelve y activa el detergente para lavavajillas. El agua caliente también disuelve la grasa de los platos y ayuda a secar los vasos sin que se manchen. Para obtener mejores resultados al lavar, el agua debe estar por lo menos a una temperatura de 49°C (120°F) al entrar en el lavavajillas. Los platos podrían no lavarse tan bien si la temperatura del agua está muy baja.

NOTA: Use la opción de Agua Caliente de su lavavajillas si mantiene el calentador de agua en una posición baja. Para más información, vea “El lavavajillas pasa mucho tiempo en marcha” en la sección de “Diagnóstico y solución de problemas”.

Para revisar la temperatura del agua:

1. Deje correr el agua caliente de la llave que está más

cerca de su lavavajillas, al menos por un minuto.

2. Mida la temperatura del agua colocando un termómetro de caramelo o de cocina en el chorro de agua .

3. Si la temperatura del agua que sale de la llave es menor de 49°C (120°F), haga que una persona calificada aumente la temperatura del termostato del calentador de agua.

†

El aqua se calienta automáticamente hasta una temperatura de 57°C (135°F).

††

El tiempo del ciclo incluye tiempo de secado y puede durar más, según la temperature del agua que entra en le lavavajillas. Mientras más fría el agua, más durará el ciclo. Si agua ya está lo suficientemente caliente, los tiempos del ciclo serán como los indicados aquí.

Para lavar platos y ollas y cazuelas enrestos de alimentos cocidos u horneados.

continúa en la siguiente página

Ciclos

Para platos pre-enjuagados o ligeramente sucios.

• Seleccione la opción de agua caliente para calentar el agua hasta une temperatura de 57°C (135°F) en el lavado principal.

LAVADO NORMAL

OLLAS Y CAZUELAS

CICLOS

Un “•” muestra lo que incluye cada ciclo.

Use

ambas

secciones

32.7/8.6

††

•

†

Secciones del depósito de detergent

Lavage

Lavado

principal

Final

Enjuague

Secado

Uso de Agua

(litros/galones

[EE.UU.])

Tiempo del

Ciclo ††(min.)

•

†

•

†

•

NORMAL

WASH

WATER

MISER

AHORRO DE AGUA

††

24.5/6.5•

†

•• Use la

sección

con tapa

Enjuague

††

25.5/6.8

•

†

•

• Use

ambas

secciones

Para platos de uso diario que estén muy sucios. (La etiqueta de Guía de Energía está basada en este ciclo).

• Seleccione la opción de agua caliente para calentar el agua hasta une temperatura de 57°C (135°F) en el lavado principal.

POTS PANS

•

Ciclos (cont.)

ENJUAGUE RÀPIDO

QUICK

RINSE

(NO DRY)

8.3/2.2

• No se

necesita

detergente

LAVADO DE PORCELANA

CICLOS

Un “•” muestra lo que incluye cada ciclo.

24.5/6.5

††

•

†

Secciones

del deposito

de detergent

Lavado

principal

Final

Enjuague

Secado

Uso de Agua

(litros/galones

[EE.UU.])

Tiempo del

Ciclo††(min.)

•

Enjuague

CHINA

WASH

Un lavado liviano y un secado suave para los objetos de porcelana y de cristal. A menos que seleccione No Heat Dry (Secado sin Calor), el elemento de calefacción se encenderá y apagará durante la parte de secado del ciclo.

• Seleccione la opción de agua caliente para calentar el agua hasta une temperatura de 57°C (135°F) en el lavado principal.

Para enjuagar platos que serán lavados posteriormente.

†

El aqua se calienta automáticamente hasta una temperatura de 57°C (135°F).

††

Use la

sección

con tapa

•

Opciones

¿Qué hace?¿Cuando debo usarlo?

Opción

• Cuando usted selecciona la opción de Agua Caliente, el lavado principal hace una pausa mientras el agua alcanza una temperatura de 57°C (135°F).

• Cuando el agua se calienta, continúa la acción de lavado. La luz de calentamiento del agua (Water Heat) estará encendida hasta que el agua alcance la temperatura correcta.

• Apaga el elemento de calefacción en un período de secado de 30 minutos.

• Retarde durante unas 6 horas el inicio del ciclo y de las opciones que seleccionó.

• Para ajustar:

1. Cierre la puerta firmemente hasta que

escuche cerrar el pestillo.

2. Seleccione el ciclo y opciones deseados.

3. Oprima Retardo una vez para un retardo de

2 horas, dos veces para 4 horas y tres veces para 6 horas. El indicador de estado apropiado se encenderá.

• Al oprimir Retardo por cuarta vez se cancelará la opción.

• Si desea poner más platos en el lavaplatos mientras esté en el modo de retardo, asegúrese que la puerta esté cerrada con pestillo antes de hacerlo.

• El período de retardo puede cambiarse o cancelarse en cualquier momento antes del inicio del ciclo.

Para asegurar que la temperatura del agua en el Lavado Principal alcance los 57°C (135°F).

Úselo cuando no necesite un ciclo rápido de secado. Permite tiempos de secado más prolongados (toda la noche). Utilice agente de enjuague para mejorar el secado.

Úselo cuando quiere empezar un ciclo más tarde.

Programe el retardo para que ponga en marcha el lavavajillas cuando están vigentes las tarifas para las horas de menor consumo o cuando no esté en su hogar. Los servicios públicos locales recomiendan esto para evitar el alto consumo de energía en ciertas horas del día.

WATER HEAT (Agua Caliente)

• Automática con ollas y cazuelas

• Opción para los ciclos

Normal y de Ahorro de Agua

• No está disponible para los

ciclos de Lavado de Porcelana, Lavado Rápido y Enjuague Rápido

NO HEAT DRY (Secado sin Calor)

• Opción para los ciclos de Ollas y Cazuelas, Lavado Normal, Ahorro de Agua y Lavado de Porcelana

DELAY START (Inicio retardado)

• Opción para cualquier ciclo

Cuidado del lavavajillas

Para problemas especiales de limpieza, consulte la sección “Diagnóstico y solución de problemas”.

Limpieza del lavavajillas

Cómo limpiar el exterior

En la mayoría de los casos, el uso con regularidad de una esponja o un paño suave y húmedo y un detergente suave es todo lo que se necesita para mantener atractiva y limpia la parte exterior de su lavavajillas .

Cómo limpiar el interior

Los minerales del agua dura pueden producir una película blanca en las superficies interiores, especialmente debajo del área de la puerta.

Para limpiar el interior:

• Aplique un detergente en polvo para lavavajillas en una esponja húmeda para formar una pasta.

• Use detergente líquido para lavavajillas y limpie con una esponja húmeda .

No limpie el interior del lavavajillas hasta que se haya enfriado. Use guantes de goma. No use ningún tipo de limpiador que no sea detergente para lavavajillas porque los otros pueden producir espuma abundante.

Características especiales

Memoria del botón de inicio

• Para usar los últimos ciclos y opciones completados, oprima el botón de inicio (“Start”).

• Si usted no usa el lavavajillas todos los días, cierre la puerta para mantener la memoria.

• Si el suministro eléctrico permanece interrumpido o la puerta está abierta por mucho tiempo, la memoria del botón de inicio volverá al ciclo Normal con Secado con Calor.

Para cambiar un ciclo

• Oprima Cancel•Drain (Cancelar•Desagüe). Espere que se complete el desagüe de 2 minutos. Vuelva a programar el lavavajillas para el ciclo y las opciones que desee. (Recuerde agregar detergente si el lavavajillas ha pasado por la porción de lavado del ciclo original).

• Usted puede cambiar el ciclo y las opciones en cualquier momento durante los primeros 2 minutos del ciclo (mientras el agua entra en el lavavajillas) sin oprimir Cancelar•Desagüe.

Para cancelar un ciclo

• Oprima Cancel•Drain (Cancelar•Desagüe). Espere que se completen los 2 minutos del desagüe.

Seguro de los controles

• Evite las selecciones accidentales de ciclos “asegurando” los controles.

• Para asegurar los controles: presione y mantenga presionado el botón de No Heat Dry (Secado sin Calor) por 4 segundos. El indicador de estatus de Controles Cerrados resplandece cuando se cierran los controles.

• Para “abrir” los controles: presione y mantenga presionado el botón de No Heat Dry por 4 segundos. El indicador de estatus de Control Lock (Controles Asegurados) se apagará y encenderá.

• Si usted trata de programar los ciclos o las opciones cuando los controles están cerrados, el indicador de estatus de Control Lock destellará para que usted sepa que no se pueden seleccionar los ciclos y las opciones hasta que se “abran” los controles.

Cómo guardar el lavavajillas

Cómo guardar el lavavajillas en el verano

Proteja su lavavajillas durante los meses de verano como cerrando el suministro de agua y el suministro eléctrico hacia el lavavajillas.

Cómo trasladar o preparar su lavavajillas para el invierno

Proteja su lavavajillas y su hogar contra los daños causados por el agua debido a los tubos de agua congelada. Si deja su lavavajillas en una vivienda de temporada o si pudiera estar expuesto a temperaturas cercanas a bajo cero, es necesario que una persona calificada haga lo siguiente:

1. Desconecte el suministro de energía eléctrica hacia el lavavajillas.

2. Cierre el suministro de agua hacia el lavavajillas.

3. Quite los 4 tornillos que están en el panel de acceso

inferior y quite el panel .

4. Coloque una cacerola poco profunda debajo de la válvula de suministro de agua. Luego, use una llave para desconectar el tubo de entrada de agua de la válvula de suministro de agua. Separe el tubo de entrada de agua de la válvula de suministro de agua y deje caer el agua en la cacerola .

5. Quite la abrazadera de resorte del tubo de salida de agua y sepárelo de la válvula de suministro de agua; deje caer el agua en la cacerola.

6. Vuelva a conectar el tubo de entrada de agua y el tubo de salida de agua en la válvula de suministro de agua.

7. Vacíe la cacerola y vuelva a colocarla debajo de la bomba de agua.

8. Quite la abrazadera y desconecte la manguera de desagüe de la bomba de agua; deje caer el agua en la cacerola.

9. Vuelva a conectar la manguera de desagüe a la bomba de agua, asegurándose de colocar la abrazadera sobre la conexión.

10. Vuelva a colocar el panel de acceso inferior. NOTA: Si su lavavajillas está conectado a un triturador de

basura, no deje correr el agua en el fregadero después de preparar el lavavajillas para el invierno. Hacerlo podría llenar de agua la manguera de desagüe en su lavavajillas.

Cómo volver a conectar el lavavajillas

1. Quite los 4 tornillos que están en el panel de acceso

inferior y quite el panel.

2. Abra el suministro de agua hacia el lavavajillas.

3. Conecte el suministro eléctrico hacia el lavavajillas.

4. Ponga en marcha el lavavajillas un ciclo completo y

revise si hay filtración.

5. Vuelva a colocar el panel de acceso inferior.

Abrazadera de resortes

Bomba de agua y motor

Manuera de desagüe

Tubo de salida de agua

Tubo de entrada de agua

Válvula de suministro de agua

Consejos para lavar artículos especiales

Si tiene dudas sobre si puede lavar un artículo determinado, verifique con el fabricante si se trata de un artículo lavable en el lavavajillas.

MATERIAL Aluminio

Botellas y latas

Hierro fundido Porcelana/Cerámica de gres

Cristal

Oro Vidrio

Cuchillos con mango hueco

Peltre

Plásticos desechables

Plásticos

Acero inoxidable

Plata Sterling o con baño de plata

Hojalata Artículos de madera

¿LAVABLE EN EL

LAVAVAJILLAS?

Sí

No No

EXCEPCIONES/INFORMACIÓN ESPECIAL

La temperatura alta del agua y los detergentes pueden afectar el acabado del aluminio anodizado.

Lave las botellas y las latas a mano. Las etiquetas engomadas pueden soltarse en el lavavajillas. Las etiquetas sueltas y la goma pueden obstruir los brazos rociadores o la bomba y reducirán el rendimiento del lavavajillas.

Se perderá el curado y el hierro se oxidará. Revise siempre las recomendaciones del fabricante

antes de lavar. Los diseños antiguos, pintados a mano o sobre glaseado se desteñirán. Las hojas doradas pueden perder color o intensidad.

Revise siempre las recomendaciones del fabricante antes de lavar. Algunos tipos de cristal de sosa pueden corroerse después de varias lavadas.

Los cubiertos dorados perderán color. Los vasos de leche se pondrán amarillentos después de

varias lavadas en el lavavajillas. Los mangos de algunos cuchillos están fijados a la hoja

con adhesivos que pueden aflojarse al ser lavados en el lavavajillas.

Las temperaturas altas del agua y el detergente pueden descolorar o descascarar el acabado.

No pueden resistir las temperaturas altas del agua y los detergentes.

Revise siempre las recomendaciones del fabricante antes de lavar. La capacidad de los plásticos para resistir las temperaturas altas del agua y los detergentes varía. Coloque los plásticos únicamente en la canasta superior.

Haga correr un ciclo completo de Enjuague Rápido si no va a lavar inmediatamente. El contacto prolongado con los alimentos que contienen sal, vinagre, productos lácteos o jugos de fruta puede dañar el acabado.

Haga correr un ciclo completo de Enjuague Rápido si no va a lavar inmediatamente. El contacto prolongado con los alimentos que contienen sal, ácido o sulfuro (huevos, mayonesa y mariscos) puede dañar el acabado.

Puede oxidarse. Lávelos a mano. Revise siempre las recomendaciones

del fabricante antes de lavar. La madera no tratada puede deformarse, agrietarse o perder el acabado.

Diagnóstico y solución de problemas

PROBLEMA … El lavavajillas no fun-

ciona ni se detiene durante el ciclo

El lavavajillas no se llena de agua

El lavavajillas pasa mucho tiempo en marcha

Queda agua en el lavavajillas

Queda detergente en la sección con tapa del depósito

Aparecen residuos blancos al frente del panel de acceso

Mal olor en el lavavajillas

Condensación en la encimera de la cocina

CAUSA …

La puerta no está cerrada Se seleccionó el ciclo

equivocado El lavavajillas no está

recibiendo suministro eléctrico o está recibiendo suministro inadecuado

El motor se detuvo debido a sobrecarga

El lavavajillas no está recibiendo agua

Se trabó el interruptor de entrada de agua

El agua que llega al lavavajillas no está lo suficientemente caliente

El ciclo no terminó

El ciclo no terminó El detergente tiene grumos La canasta inferior se

introdujo al revés Se usó demasiado

detergente La marca del detergente

usado causa exceso de espuma

Los platos sólo se lavan cada 2-3 días

Olor de plástico en el nuevo lavajillas

Humedad excesiva del orificio de ventilación en la consola del lavavajillas

El lavavajillas no funciona debidamente

SOLUCIÓN …

Asegúrese de que al puerta esté cerrada y asegurada con cerrojo.

Consulte la sección “Ciclos” en la página 13-14.

Revise si se fundió o disparó un fusible o el disyuntor.

El motor se reactivará automáticamente en unos minutos. Si no lo hace, llame para solicitar servicio.

Verifique que la llave de cierre manual (si ha sido instalada) esté encendida.

Verifique que el interruptor de entrada de agua se mueva hacia arriba y hacia abajo con libertad. Oprima hacia abajo para liberarlo.

Es normal que el lavavajillas tome más tiempo cuando está calentando. Consulte la sección “Consejos sobre la temperatura del agua”, página 12.

• Habrá un retraso durante el lavado principal si se selecciona la opción de Agua Caliente.

• Habrá tres retrasos si se selecciona el ciclo de Ollas y Cazuelas.

• El enjuague final se retrasará automáticamente hasta que la temperatura del agua alcance la temperatura adecuada para el ciclo.

Espere que termine el ciclo.

Espere que termine el ciclo. Reemplace el detergente con uno seco y sin grumos. Consulte la sección de “Piezas y características”, página

3 y vuelva a instalar la canasta inferior si fuera necesario. Consulte la sección “Cómo usar el depósito de

detergente”, página 10. Pruebe una marca diferente para reducir la espuma y

eliminar la acumulación.

Haga correr un ciclo de Enjuague Rápido por lo menos dos veces al día hasta acumular una carga completa.

Enjuague con vinagre, tal como se describe en la siguiente página.

La consola del lavavajillas debe estar alineada con la encimera. Consulte las instrucciones de instalación para más información.

continúa en la siguiente página

Diagnóstico y solución de problemas (cont.)

Residuos de alimentos en los platos

Consulte la sección “Cómo cargar el lavavajillas”, páginas 7 a 9.

Use la opción de Agua Caliente. Si fuera necesario, suba la temperatura del calentador de agua doméstico para asegurar que el agua que entra en el lavavajillas tenga una temperatura mínima de 49°C (120°F). Ver “Consejos sobre la temperatura del agua”, página 12.

Use únicamente detergentes recomendados para lavavajillas. Consulte la sección “Cómo usar el depósito de detergente”, página 10. Nunca use menos de una cucharada por carga. El detergente debe estar fresco para ser eficaz. Guarde siempre el detergente en un área fría y seca.

Use sólo detergente fresco. No permita que el detergente permanezca por varias horas en un depósito húmedo. Revise si hay detergente endurecido en el depósito. Limpie el depósito cuando haya detergente endurecido.

Quite las etiquetas antes de lavar las botellas y latas o lávelas a mano. Consulte la sección “Consejos para lavar artículos especiales”, página 18.

La presión del agua de la vivienda debe ser de 20 a 120 libras por pulgada cuadrada (138-828 kPa) para que el lavavajillas alcance el nivel requerido de agua. Si la presión es muy baja, podría ser necesario usar una bomba intensificadora de presión en el suministro de agua.

Nunca use jabón ni detergentes para lavar ropa. Use sólo detergentes para lavavajillas.

Los platos no quedan bien limpios

Los platos se colocan incorrec-tamente en el lavavajillas

Temperatura del agua muy baja

Uso de detergente incorrecto, ineficaz o en cantidad insuficiente

Detergente endurecido en el depósito

La bomba o el brazo rociador está obstruido por las etiquetas de las botellas y latas

Nivel de agua insuficiente debido a baja presión del agua

Disminución de la velocidad del brazo rociador debido al exceso de espuma

Manchas en los platos

PROBLEMA … CAUSA …

SOLUCIÓN …

Manchas o formación de película

Agua dura o agua con alto contenido de minerales

Temperatura del agua muy baja

Uso de detergentes inadecuados

Cantidad incorrecta de detergente

Uso de detergentes ineficaces

Acondicionar el agua para el enjuague final con un agente de enjuague líquido ayuda a eliminar las manchas y la formación de películas. Mantenga siempre lleno el depósito con un agente de enjuague.

Use sólo detergentes recomendados para lavavajillas.

Consulte la sección “Cómo usar el depósito de detergente”, página 10. Los platos muy sucios y/o el agua dura necesitan generalmente detergente adicional.

El detergente debe estar fresco. Guárdelo en un lugar frío y seco, preferiblemente en un recipiente hermético. Deseche los detergentes grumosos.

Diagnóstico y solución de problemas (cont.)

Manchas en los platos. (cont.)

Manchas o formación de película (cont.)

Película de sílice o corrosión (la película

de sílice es un depósito blanco e iridiscente; la corrosión es una película turbia).

Manchas blancas en las cacerolas con acabado antiadherente

Manchas color castaño en los platos y en el interior del lavavajillas

Marcas negras o grises en los platos

Manchas anaranjadas en los platos plásticos o en el interior del lavavajillas

Nivel insuficiente causado por baja presión de agua

Una reacción química al agua de ciertos tipos de objetos de cristal. Producida usualmente por una combinación de agua suave o suavizada, soluciones alcalinas para lavar, enjuague insuficiente, sobrecarga del lavavajillas y el calor del secado

El revestimiento fue eliminado por los detergentes del lavavajillas

Alto contenido de hierro en el suministro de agua

Objetos de aluminio

Exceso de alimentos a base de tomate en los platos colocados en el lavavajillas

NOTA: Para eliminar las manchas y las películas de los platos, pruebe un enjuague con vinagre.

1. Lave y enjuague como lo hace siempre usando la opción de Secado sin calor.

2. Quite todos los objetos metálicos.

3. Ponga 500 mL (2 tazas) de vinagre blanco en un

recipiente en la canasta inferior.

4. Active el ciclo de lavado completo. El vinagre se mezclará con el agua de lavar.

Podría no ser posible evitar el problema excepto lavando a mano. Para retra\sar este proceso, use una cantidad mínima de detergente pero no menos de una cucharada por carga. Use un agente de enjuague líquido y reduzca la carga de la máquina para permitir el enjuague completo. Las películas de sílice y la corrosión son permanentes y no pueden ser eliminadas. Use la opción de No Heat Dry (Secado sin Calor).

Vuelva a revestir las cacerolas después de lavarlas en el lavavajillas.

Elimine las manchas lavando los platos (después de eliminar las manchas de comida) con una cucharadita y una cucharada de cristales de ácido cítrico agregadas a la sección cubierta del depósito de detergente. No use detergente. A continuación use el ciclo de Lavado Normal con detergente. Si el tratamiento llega a ser necesario más de una vez cada dos meses, se recomienda instalar una unidad de eliminación de hierro.

Los objetos de aluminio deben ser colocados de manera que no se rocen con los platos durante el lavado. Los objetos de aluminio desechables no deben ser lavados en el lavavajillas porque pueden romperse y rayar los demás artículos. Las marcas de aluminio pueden eliminarse usando un limpiador abrasivo suave.

Las manchas pueden desaparecer gradualmente con el tiempo. El uso con regularidad del secado con calor puede retardar la desaparición de las manchas. Las manchas no afectarán el funcionamiento de la máquina. El uso con regularidad del ciclo de Enjuague Rápido o de la opción de Secado sin Calor reducirán la presencia de manchas.

PROBLEMA … CAUSA …

SOLUCIÓN …

continúa en la siguiente página

Platos cascados

Los platos se dañan durante el ciclo

Los platos se colocaron incorrectamente en el lavavajillas.

Coloque los platos y los vasos de manera que permanezcan estables y no choquen unos contra otros por la acción del lavado. Sacar y meter las canastas despacio reduce también la posibilidad de que los platos y los vasos se casquen.

NOTA: algunas clases de porcelana y objetos de cristal son muy delicados para ser lavados en el lavavajillas automático y deben ser lavados a mano; por ejemplo, objetos antiguos, cristales de filo fino (en bisel) y artículos similares.

Los platos no están secos

Los platos no se escurren debidamente

Plásticos

El depósito del agente de enjuague está vacío

Se usó la opción de Secado sin Calor

Los platos deben tener el debido desagüe para el agua. No recargue el lavavajillas. Consulte la sección “Cómo cargar el lavavajillas”, páginas 7 a 9. Use un agente de enjuague líquido para acelerar el secado.

Algunos plásticos, debido al material, podrían tener que ser secados con toalla.

Consulte la sección “Cómo usar el depósito de agente de enjuague”, página 11.

No use la opción de Secado sin Calor.

Los platos no quedan bien secos

¿Ha penetrado un objeto duro en el módulo de Ultra Wash?

El sonido debe cesar cuando el objeto es pulverizado.

Se escuchan chirridos, crujidos o zumbidos

Ruidos

Diagnóstico y solución de problemas

PROBLEMA … CAUSA …

SOLUCIÓN …

“Servimos lo que vendemos” es nuestra garantía de que usted puede confiar en que Sears le brindará servicios de reparación. Su lavavajillas tiene valor agregado cuando usted toma en cuenta que Sears tiene unidades de servicio por toda la nación, con técnicos profesionales específicamente capacitados en aparatos electrodomésticos SEARS, con las partes, herramientas y equipos necesarios para asegurar que cumpliremos nuestros compromiso con usted de ... “Servimos lo que vendemos”.

Contrato de Mantenimiento Sears

Conserve el valor de su lavavajillas KENMORE con un Contrato de Mantenimiento Sears. Los lavavajillas Sears están diseñados, fabricados y probados para muchos años de funcionamiento fiable. Aun así, cualquier aparato electrodoméstico moderno puede necesitar servicio de vez en cuando.

El Contrato de Mantenimiento de Sears:

• Es su forma de adquirir los servicios de mañana a los precios de hoy.

• Elimina las facturas por reparaciones que resultan del uso normal.

• Le permite todas las llamadas de servicio que necesite.

• Brinda servicio por Técnicos profesionales capacitados por Sears.

• Aun si no necesita reparaciones, el Contrato de Mantenimiento le ofrece una revisión preventiva de mantenimiento

anual cuando usted la solicite.

Este Contrato de Mantenimiento no cubre la instalación original, la reinstalación o daños provenientes de causas externas, tales como actos de abuso, robo, incendio, inundación, viento, relámpagos, congelación, una falla o reducción del suministro eléctrico, etc.

Servimos lo que vendemos

Para adaptar su lavavajillas, usted puede pedir:

• Accesorios para puertas y paneles de acceso en colores

• Accesorios de resguardo para paneles de madera personalizados que hagan juego con el color de su lavavajillas

Para más información, consulte la última página de las instrucciones de instalación que vienen con su lavavajillas.

Notas

Table des matières

Page

Garantie du lave-vaisselle Sears....................................1

La sécurité du lave-vaisselle ..........................................2

Composants et caractéristiques ....................................3

Le système d’élimination

des solides ULTRA WASH* ............................................4

Guide de mise en service

Avant d’utiliser votre lave-vaisselle ............................5

Mise en marche du lave-vaisselle pour

l’utilisation quotidienne ................................................6

Chargement du lave-vaisselle

Préparation avant le chargement

du lave-vaisselle..........................................................7

Chargement du panier supérieur ................................7

Chargement du panier inférieur ..................................8

Chargement du panier à couverts ..............................9

Conseils pour le fonctionnement silencieux................9

Page

Votre contribution au lavage de la vaisselle

Utilisation du distributeur de détergent......................10

Quantité de détergent à utiliser ................................10

Utilisation du distributeur d’agent de rinçage ..........11

Conseils au sujet de la température de l’eau............12

Programmes..............................................................13

Options......................................................................15

Fonctions spéciales ..................................................16

Entretien du lave-vaisselle

Nettoyage du lave-vaisselle ......................................16

Remisage du lave-vaisselle ......................................17

Conseils pour le lavage d’articles spéciaux ..............18

Guide de diagnostic ......................................................20

Nous assurons le service pour les produits que

nous vendons ................................................................24

* Marque de commerce

Garantie du lave-vaisselle Sears

GARANTIE COMPLÈTE D’UN AN SUR LES LAVE-VAISSELLE ULTRA WASH KENMORE DE LA SÉRIE 800

Pendant un an à compter de la date d’achat, lorsque le lave-vaisselle est installé et fonctionne conformément aux instructions fournies dans les instructions d’installation et le manuel du propriétaire, Sears réparera, sans frais, les défectuosités de matériaux ou de main-d’oeuvre.

GARANTIE COMPLÈTE DE DEUX ANS SUR LE TABLEAU DE COMMANDE ÉLECTRONIQUE ET D’ALIMENTATION ÉLECTRIQUE

Pendant deux ans à compter de la date d’achat, lorsque le lave-vaisselle est installé et fonctionne conformément aux instructions fournies dans les instructions d’installation et le manuel du propriétaire, Sears réparera, sans frais, le module électronique et le tableau d’alimentation électrique s’il existe des défectuosités de matériaux ou de main-d’oeuvre.

GARANTIE COMPLÈTE PENDANT LA DURÉE DU LAVE-VAISSELLE SUR LES MODÈLES AVEC CUVE ULTRA LIFE*, CONTRE LES FUITES DANS LA CUVE ET LE PANNEAU INTERNE DE LA PORTE

Pendant toute la durée du lave-vaisselle, si une fuite survient à la suite d’une défectuosité de la cuve en polypropylène ou du panneau interne de la porte, attribuable à une fissure ou écaillage, Sears remplacera, sans frais, la cuve ou le panneau interne de la porte.

GARANTIE LIMITÉE DE DEUX ANS SUR LE SYSTÈME DE LAVAGE ULTRA WASH*

Après la première année et jusqu’à deux ans à compter de la date d’achat, lorsque le lave-vaisselle est installé et fonctionne conformément aux instructions fournies dans les instructions d’installation et le manuel du propriétaire, Sears fournira sans frais, les pièces de remplacement pour tout composant du système de lavage ULTRA WASH (moteur, pompe, bras d’aspersion, capuchon de gicleur, montage d’alimentation de l’eau, tourelle d’aspersion, sceau de moteur et joint de pompe) qui est attribuable à des matériaux ou une main-d’oeuvre défectueux. Le client assume tous les frais de main-d’oeuvre associés au remplacement de ces pièces.

Si le lave-vaisselle est soumis à une utilisation autre que pour une famille privée, la garantie ci-dessus est en vigueur pendant 90 jours seulement.

LE SERVICE DE GARANTIE EST DISPONIBLE DU CENTRE DE SERVICE LE PLUS PROCHE AUX ÉTATS-UNIS OU AU CANADA. Cette garantie s’applique seulement lorsque le produit est en service aux États-Unis ou au Canada. Cette garantie vous confère des droits juridiques spécifiques et vous pouvez également bénéficier d’autres droits variables d’un état à l’autre ou d’une province à l’autre.

Sears, Roebuck and Co. Sears Canada, Inc. Dép. 817WA, Hoffman Estates, IL 60179 Toronto, Ontario, Canada M5B 2B8

La sécurité du lave-vaisselle

wDANGER wAVERTISSEMENT

Risque certain de décès ou de blessure grave si vous ne suivez pas les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité identifient le danger et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT – Pendant l’usage du

lave-vaisselle, suivre les précautions fondamentales, y compris le suivant :

• Lire toutes les instructions avant d’utiliser le lave-vaisselle.

• Ne pas utiliser le lave-vaisselle que pour laver la vaisselle.

• Utiliser les détersifs recommandés agents de rinçage pour lave-vaisselle et les garder hors de la portée des enfants.

• Lorsque vous chargez le lave-vaisselle :

1) Placer les objets coupants de façon qu’ils ne puis-

sent endommager le joint de la porte; et

2) Placer les couteaux le manche vers le haut de

façon à ne pas vous couper.

• Ne pas laver d’articles en plastique à moins qu’ils ne soient marqués “Peut aller au lave-vaisselle” ou l’équivalent. Si l’article ne porte aucune indication, vérifier auprès du fabricant.

• Ne pas toucher l’élément chauffant pendant le fonctionnement ou immédiatement après.

• Ne pas faire fonctionner le lave-vaisselle si tous le panneaux de l’enceinte ne sont pas en place.

• Ne pas jouer avec les commandes.

• Ne pas abuser, de vous asseoir ou de monter sur la

porte ou paniers du lave-vaisselle.

• Pour éviter tout risque d’accident, ne pas laisser les enfants jouer dans ou sur le lave-vaisselle.

• Sous certaines conditions, de l’hydrogène peut se former dans un réseau d’eau chaude inutilisé depuis deux semaines ou plus. L’HYDROGÈNE EST UN GAZ EXPLOSIBLE. Si le système d’eau chaude n’a pas été utilisé depuis un certain temps, laisser couler l’eau chaude des robinets pendant quelques minutes avant de faire fonctionner le lave-vaisselle. Cette mesure permettra à l’hydrogène de s’évaporer. Ce gaz étant inflammable, ne pas fumer ni utiliser de flamme nue pendant cette période.

• Enlever la porte du lave-vaisselle lorsque vous le remplacez ou le mettez au rebut.

IMPORTANTES INSTRUCTIONS DE SÉCURITÉ

wDANGER

wAVERTISSEMENT

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers susceptibles de causer le décès et des

blessures graves à vous et à d’autres. Tous les messages de sécurité seront précédés du symbole d’alerte de sécurité et du mot

“DANGER” ou “AVERTISSEMENT”. Ces mots signifient :

– CONSERVEZ CES INSTRUCTIONS –

Panier supérieur (p. 7) Bras d’aspersion supérieur Panier à ustensiles (p. 8) Panier inférieur (p. 8) Bras d’aspersion inférieur Arrivée d’eau [dans la paroi de la cuve] Pare-chocs Élément chauffant

Composants et caractéristiques

Tube d’arrivée d’eau ULTRAFLOW* Panier à couverts (p. 9)

Plaque signalétique - numéro de modèle et numèro de série (sur côté droit)

Module ULTRA WASH* (p. 4) Dispositif de protection contre débordement Distributeur de détergent (p. 10) Distributeur d’agent de rinçage (p. 11)

Caractéristiques supplémentaries possibles de votre lave-vaisselle :

Agrafe(s) de retenue NO-FLIP* (p. 8) Étagères rabattables pour plus d’espace (p. 8) Tiges de séparartion rabattables (p. 9)

1 2

3 4 5 6 7

10 11

12 13

Le système d’élimination des solids ULTRA WASH*

Le nouveau système ULTRA WASH d’élimination des solides de votre lave-vaisselle, est conçu pour la production d’une vaisselle étincelante en un minimum de temps et avec le minimum de consommation d’énergie. Le système ULTRA WASH comprend un broyeur pour service rigoureux capable de broyer et d’éliminer de grosses particules de produits alimentaires.

Mode de fonctionnement du système d’élimination des solides ULTRA WASH.

1. Lors du chargement du lave-vaisselle, il suffit

d’éliminer de la vaisselle les os, les gros morceaux d’aliments et les résidus séchés sur place. Tous les autres résidus alimentaires seront broyés et éliminés.

2. L’eau chaude remplit le lave-vaisselle jusqu’à un niveau proche de la base du dispositif de protection contre le débordement.

3. Lors du chauffage de l’eau, le témoin de chauffage de l’eau du tableau de commande est illuminé.

4. Le détergent est ajouté au moment opportun à partir du distributeur de détergent, et la pompe ULTRA WASH fait circuler l’eau chaude.

5. Le lave-vaisselle asperge les surfaces salies de la vaisselle, des couverts et des ustensiles à l’aide d’un mélange d’eau chaude et de détergent qui enlève les particules alimentaires, au moyen de deux bras d’aspersion.

6. Les débris alimentaires sont accumulés et retenus dans une cavité spéciale du lave-vaisselle pour qu’ils ne puissent circuler de nouveau dans le lave-vaisselle.

7. La pompe ULTRA WASH fait de nouveau circuler l’eau pour que les particules alimentaires soient séparées de l’eau et retenues dans la chambre d’accumulation .

8. Les débris accumulés par le système d’élimination ULTRA WASH sont rejetés à l’égout avec l’eau de lavage .

9. De l’eau chaude propre pénètre dans le lave-vaisselle et est aspergée sur la vaisselle pour la rincer; l’eau de rinçage est pompée à travers le système ULTRA WASH et elle enlève les derniers résidus.

10. Les résidus alimentaires retenus par le système d’élimination ULTRA WASH sont rejetés à l’égout avec l’eau de rinçage.

11. L’eau du rinçage final est chauffée et un agent de rinçage est ajouté, ce qui facilite le séchage de la vaisselle.

– CONSERVEZ CES INSTRUCTIONS –

wAVERTISSEMENT

INSTRUCTIONS DE MISE À LA TERRE

• Pour un lave-vaisselle reliée à la terre, branché avec un cordon :

Le lave-vaisselle doit être reliée à la terre. En cas d’un mauvais fonctionnement ou d’une panne, le mise à terre aller réduira le risque d’un choc électrique en fournissant le moins de résistance pour le courant électrique. Le lave-vaisselle est équipé d’un cordon avec un conducteur pour relier les appareils à la terre et une fiche de branchement reliée à la terre. La fiche doit être branchée à une prise propre installé et reliée à la terre conformément aux codes et ordonnances locales.

AVERTISSEMENT – La connexion incorrecte

du conducteur pour relier les appareils peut causer le risque de choc électrique. Vérifier avec un électricien

wAVERTISSEMENT

compétent ou un représentant de service si vous avez des doutes si le lave-vaisselle est correctement reliée à la terre. Ne pas modifier la fiche fournie avec le lavevaisselle; s’elle n’entre pas dans le prise, installez une prise propre à l’aide d’un électricien compétent.

• Pour un lave-vaisselle branché en permanence : Le lave-vaisselle doit être branché à un système

d’installation électrique en métal reliée à la terre, ou un conducteur pour relier les appareils doit être relié avec les conducteurs du circuit et branché à une borne pour relier les appareils à la terre ou au cordon d’alimentation électrique avec le lave-vaisselle.

Guide de mise en service

Avant d’utiliser votre lave-vaisselle

Risque de basculement

Ne pas utiliser le lave-vaisselle jusqu’à ce qu’il soit complètement installé.

Ne pas appuyer sur la porte ouverte. Le non-respect de ces instructions peut causer

des blessures graves ou des coupures.

Risque de choc électrique

Relier le lave-vaisselle à la terre d’une méthode électrique.

Brancher le fil relié à la terre au connecteur vert relié à la terre dans la boîte de la borne.

Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer

un décès, un incendie ou un choc électrique.

Voici une bonne description des opérations de chargement et d’utilisation du lave-vaisselle. On trouve aux pages indiquées en référence une description plus détaillée de chaque étape.

1. Le système d’élimination des débris ULTRA WASH* est conçu pour la séparation des particules alimentaires de l’eau de lavage et de rinçage. Il suffit d’enlever de la vaisselle les os et les gros morceaux d’aliments.

2. Charger convenablement le lave-vaisselle . Veiller à ce que rien n’entrave la rotation libre des bras d’aspersion de la vaisselle . Voir pages 7 á 9.

3. Ajouter le détergent à vaisselle et contrôler le niveau d’agent de rinçage dans le distributeur. Ajouter l’agent de rinçage si nécessaire. Voir pages 10 et 11.

4. Bien fermer la porte . Le verrou de la porte s’engage automatiquement. Faire couler l’eau chaude dans l’évier le plus proche du lave-vaisselle jusqu’à ce que de l’eau très chaude s’écoule . Fermer le robinet. Voir page 12.

5. À l’aide des touches du tableau de commande, sélectionner le programme et les options appropriés

. Appuyer sur la touche de mise en marche .

Voir pages 13 à 15.

Mise en marche du lave-vaisselle pour l’utilisation quotidienne

G H

Chargement du lave-vaisselle

• Pour obtenir les meilleurs résultats de lavage, il convient

de charger convenablement le lave-vaisselle. Un chargement incorrect peut être la cause d’un lavage déficient, ce qui nécessite un relavage partiel ou total de la vaisselle.

• Laver une charge complète. On consomme la même

quantité d’énergie et d’eau chaude pour un lavage, que le lave-vaisselle soit rempli complètement ou à moitié.

• Pour économiser l’eau et l’énergie, ne pas rincer la

vaisselle avant de la placer dans le lave-vaisselle.

• Enlever de la vaisselle les gros morceaux d’aliments,

noyaux de fruits, os et autres articles durs. Le module ULTRA WASH* sépare les particules alimentaires de l’eau. Le module contient un dispositif de hachage qui réduit la taille des particules alimentaires.

REMARQUE : Si des articles durs comme graines de fruits, noix, coquilles d’oeufs pénètrent dans le module ULTRA WASH, on peut entendre le bruit généré par les opérations de hachage et broyage. De tels sons sont normaux lorsque des articles durs pénètrent dans le module. Ne pas laisser des articles métalliques (comme des vis de poignée d’ustensiles) pénétrer dans le module ULTRA WASH. Ils pourraient endommager le module ULTRA WASH.

• L’élimination de résidus alimentaires comme les oeufs,

riz, pâtes, épinards et céréales cuites peut être difficile si on laisse ces produits sécher pendant quelque temps. Exécuter un programme de rinçage rapide pour maintenir la vaisselle humide si on ne prévoit pas de la laver immédiatement.

• Charger la vaisselle de telle manière que les surfaces

sales soient orientées vers les bras d’aspersion rotatives.

• Si possible, charger les articles de telle manière qu’ils ne

sont pas empilés ou en chevauchement. Pour l’obtention du meilleur nettoyage, il est important que les eaux puissent atteindre toutes les surfaces sales. Pour l’obtention du meilleur séchage, il faut que l’eau puisse s’écouler de toutes les surfaces.

Le panier supérieur est conçu pour le chargement des tasses, verres et petits articles. (Voir les types de charges recommandées ci-dessous). REMARQUE : Les caractéristiques du bac de votre laveuse à vaisselle peuvent être différentes des croquis ci-dessous.

• Pour favoriser le nettoyage et le drainage, orienter la cavité ouverte de ces articles vers le bas.

• Charger les verres dans le panier supérieur seulement. Le panier inférieur n’est pas conçu pour les verres; ils pourraient y subir des dommages.

• Placer les tasses et verres dans les rangées entre les tiges. Ces articles placés sur les tiges peuvent subir des dommages.

• Immobiliser les articles légers.

• Veiller à ce qu’il n’y ait aucun contact entre les articles

de porcelaine, le cristal et autres articles délicats. Ils pourraient subir des dommages.

• Charger les articles de plastique dans le panier supérieur seulement. Ne laver des articles de plastique au lave-vaisselle que s’ils sont identifiés comme “lavables au lave-vaisselle”.

• Placer les articles de plastique de telle manière qu’ils ne puissent se déplacer au cours du lavage sous la pression des jets d’eau.

• Pour éviter l’écaillage de vaisselle, veiller à ce que les articles à tige ne touchent aucun autre article.

• On peut placer dans le panier supérieur de petits bols ou moules et autres petits ustensiles.

Chargement du panier supérieur

Préparation avant le chargement du lave-vaisselle

12-couverts

10-couverts

Charger dans le panier inférieur les articles sur lesquels des produits alimentaires ont cuit ou séché; orienter la surface sale vers l’intérieur, vers le bras d’aspersion. (Voir les types de charges recommandées ci-dessous). REMARQUE : Les caractéristiques du bac de votre laveuse à vaisselle peuvent être différentes des croquis ci-dessous.

• Ne pas charger dans le panier inférieur des articles comme verres, tasses ou articles de plastique.

• Placer les assiettes, verres, bols à soupe, etc. entre les tiges de séparation; orienter ces articles vers l’intérieur, vers les bras d’aspersion.

• Pour une charge importante, placer les bords des assiettes en chevauchement.

• Immobiliser les ustensiles de cuisson dans le panier, cavité vers le bas.

• Veiller à ce que les poignées des ustensiles et autres articles n’entravent pas la rotation des bras d’aspersion inférieur et supérieur. Il faut que les bras d’aspersion puissent tourner librement.

Chargement du panier inférieur

Agrafe(s) de retenue NO-FLIP*

(sur certain modèles)

Utiliser les agrafes de retenue NO-FLIP pour retenir les articles légers ou de petite taille pendant le lavage.

Panier à ustensiles

Placer dans ce petit panier pratique fixé au panier supérieur les spatules, cuillers en bois et articles similaires.

10-couverts

12-couverts

Chargement du panier supérieur (suite)

Étagères rabattables pour plus d’espace

(sur certain modèles)

Rabattre les étagères additionnelles du panier supérieur par-dessus les articles de faible hauteur (tasses, verres à jus, bols à céréales, etc.), pour y placer d’autres articles.

• Dans chaque section du panier à couverts, orienter certains articles vers le haut et d’autres vers le bas, pour éviter qu’ils s’imbriquent entre eux. Les jets d’eau ne peuvent atteindre les surfaces sales des articles imbriqués.

IMPORTANT : Veiller à toujours orienter vers le bas la pointe des articles pointus ou acérés (couteaux, brochettes, fourchettes, etc.).

Conseils pour le fonctionnement silencieux

Pour éviter que l’appareil émette des bruits de choc et cliquetis au cours du fonctionnement :

• Veiller à ce que les articles légers de la charge soient immobilisés dans le panier.

• Veiller à ce que les couvercles et poignées de casseroles, tôles à pizza, tôles à biscuits, etc. ne touchent pas les parois internes du lave-vaisselle et n’entravent pas la rotation des bras d’aspersion.

• Charger les divers articles de telle manière qu’ils ne se touchent pas entre eux.

REMARQUE : Boucher les orifices d’évacuation des éviers avec leurs bondes pendant les opérations de lavage pour éviter le transfert des bruits par les canalisations.

• Charger le panier à couverts alors qu’il est installé dans le panier inférieur, ou bien retirer le panier à couverts et le charger sur un comptoir ou une table.

REMARQUE : On peut facilement retirer le panier à couverts. On devrait toujours décharger ou retirer le panier à couverts avant de décharger les grands paniers du lave-vaisselle, pour éviter de projeter des gouttelettes d’eau sur les couverts.

• Placer les petits articles (tétines de biberon, couvercles de pot à confiture, etc., dans la section dotée d’un couvercle articulé. Fermer le couvercle de cette section pour y emprisonner les articles de petite taille.

Chargement du panier à couverts

Extraction d’un petit panier :

1. Retenir le panier central d’une main et saisir l’un des

petits paniers avec l’autre main.

2. Faire coulisser le petit panier pour le dégrafer (système d’onglets et fentes).

3. Séparer les paniers.

Tiges de séparation rabattables

À l’arrière du panier, on peut rabattre une rangée de tiges de séparation articulées pour ménager suffisamment de place pour les articles volumineux comme grands bols, plats à rôtir, et autres.

• On peut séparer les deux petits paniers du plus grand panier pour placer le petit panier ailleurs dans le panier principal supérieur ou inférieur du lave-vaisselle.

Votre contribution au lavage de la vaisselle

• Utiliser uniquement un détergent pour lave-vaisselle

automatique. Les autres détergents ne sont pas assez

puissants, et ils sont trop mousseux.

• Ajouter le détergent juste avant la mise en marche du programme.

• Remiser le paquet de détergent bien fermé en un lieu frais et sec. Un détergent frais pour lave-vaisselle

automatique produit un meilleur nettoyage.

Remplissage du distributeur de détergent

Le distributeur de détergent comporte une section dotée d’un couvercle, et une section sans couvercle. Appuyer fermement sur le couvercle pour engager le loquet. Le détergent placé dans la section ouverte tombe dans la cuve du lave-vaisselle lors de la fermeture de la porte. La section dotée d’un couvercle s’ouvre automatiquement avant l’opération de lavage principal. Il est normal que le couvercle s’ouvre partiellement pour la distribution du détergent.

REMARQUE : Utiliser les deux sections pour un programme comportant deux phases de lavage. Utiliser seulement la section dotée d’un couvercle pour un programme comportant une seule opération de lavage. Pour les détails, voir le tableau des programmes.

Utilisation du distributeur de détergent

REMARQUE : Les quantités de détergent indiquées ici correspondent à un détergent en poudre standard. La quantité à utiliser peut varier si on utilise un détergent liquide ou un détergent en poudre concentré. Lors de l’emploi d’un détergent liquide ou d’un détergent en poudre concentré pour lave-vaisselle, observer les instructions présentées sur l’emballage.

QUANTITÉ DE DÉTERGENT Pour une charge normale :

• Remplir partiellement la section “Lavage Principal” (30 grammes ou 2 c. à soupe)

• Remplir la section “Prélavage” (30 grammes ou 2 c. à soupe)

REMARQUE : Ajouter seulement 15 grammes ou 1 c. à soupe de détergent dans la section

“Prélavage” si la vaisselle a déjà été prérincée ou si l’eau est très douce.

Pour une charge de vaisselle très souillée :

• Remplir la section “Lavage Principal” (45 grammes ou 3 c. à soupe)

• Remplir la section “Prélavage” (30 grammes ou 2 c. à soupe)

Pour une charge normale et très souillée :

• Remplir la section “Lavage Principal” (45 grammes ou 3 c. à soupe)

• Remplir la section “Prélavage” (30 grammes ou 2 c. à soupe)

DURETÉ DE L’EAU Eau douce ou

moyennement dure

0 à 6 grains par gallon

Eau de dureté moyenne à élevée

7 à 12 grains par gallon

Section du

“Lavage principal”

Section du

“Prélavage”

Loquet du couvercle

Couvercle

• La quantité de détergent à utiliser dépend de la dureté de l’eau et du type du détergent. Si on utilise trop peu de détergent, la vaisselle ne sera pas parfaitement propre. Si on utilise trop de détergent dans une eau douce, le détergent provoquera une attaque superficielle du verre.

• Pour déterminer la dureté de l’eau, consulter le département des adoucisseurs d’eau du magasin Sears local, ou le service local de distribution d’eau.

Quantité de détergent à utiliser

ˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇˇ

Un agent de rinçage améliore considérablement le séchage de la vaisselle et combat la formation de traces de séchage (taches ou coulées). L’agent de rinçage facilite l’écoulement de l’eau sur les surfaces de la vaisselle et empêche l’eau de former des gouttelettes. Une petite quantité d’agent de rinçage est automatiquement introduite dans l’eau du rinçage final.

Maintenir le distributeur d’agent de rinçage rempli d’un agent de rinçage liquide. Pour obtenir les meilleurs

résultats de séchage, contrôler périodement le niveau de l’agent de rinçage dans le distributeur pour savoir s’il doit être rempli :

• Examiner la zone centrale du bouchon indicateur . La transparence indique un besoin de remplissage.

• Retirer le bouchon-indicateur. Une lettre “E” est visible au fond du distributeur lorsqu’il est vide .

Remplissage du distributeur :

1. Ouvrir complètement la porte du lave-vaisselle.

2. Retirer le bouchon indicateur de l’agent de rinçage du

distributeur.

3. Verser l’agent de rinçage . Remplir seulement

jusqu’à l’ouverture la plus petite dans la partie inférieure du distributeur. Un remplissage excessif suscitera une fuite de l’agent de rinçage. Ceci est sans danger pour le lave-vaisselle, mais peut susciter un moussage excessif.

4. Absorber tout agent de rinçage renversé avec un

chiffon humide.

5. Réinstaller le bouchon-indicateur du distributeur. Veiller

à ce qu’il soit bien serré.

REMARQUES :

• Le lave-vaisselle est conçu pour l’utilisation d’un agent de rinçage liquide. Ne pas utiliser un agent de rinçage solide ou en barre.

• La capacité du distributeur d’agent de rinçage est de 175 mL (6 oz). Dans les conditions normales, cette quantité devrait durer environ 3 mois.

• Il n’est pas nécessaire d’attendre que le distributeur soit vide avant de le remplir, mais il ne faut pas le remplir excessivement.

Utilisation du distributeur d’agent de rinçage

Conseils au sujet de la température de l’eau

L’eau chaude dissout et active le détergent utilisé dans le lave-vaisselle. L’eau chaude dissout également les graisses sur la vaisselle et permet à la verrerie de sécher sans formation de tache. Pour obtenir de meilleurs résultats de lavage, il faut que l’eau pénètre dans le lave-vaisselle à une température d’au moins 49°C (120°F). La vaisselle peut ne pas être parfaitement lavée si la température de l’eau est trop basse.

REMARQUE : Utiliser l’option de chauffage de l’eau du lave-vaisselle si le chauffe-eau de la résidence est réglé pour une basse température. Voir d’autres informations à la section “Guide de diagnostic - Durée apparemment excessive du programme de lavage”.

Contrôle de la température de l’eau :

1. Laisser couler l’eau chaude par le robinet le plus

proche du lave-vaisselle pendant au moins une minute.

2. Mesurer la température de l’eau avec un thermomètre

à viande ou à confiserie placé dans le jet d’eau chaude .

3. Si la température de l’eau à la sortie du robinet est

inférieure à 49°C (120°F), demander à une personne compétente de modifier le réglage du thermostat du chauffe-eau (augmentation de la température).

†

L’eau chauffe automatiquement jusqu’á 57°C (135°F).

††

La durée d’exécution du programme comprend le temps de séchage; elle peut être plus longue, selon la température de l’eau à l’entrée du lave-vaisselle. Le durée de programme est d’autant plus longue que l’eau est plus froide. Si l’eau est suffisamment chaude, la durée du programme sera celle qui est indiquée.

Pour le prérinçage et la vaisselle peu sale. Économise l’énergie grâce à une consommation d’eau moindre que celle du

programme de lavage normal.

• Choisir l’option de chauffage d’eau pour chauffer l’eau à 57°C (135°F) dans le lavage principal.

Pour le lavage quotidien de vaisselle très sale. (L’indice de consommation d’énergie est déterminé avec ce programme.)

• Choisir l’option de chauffage d’eau pour chauffer l’eau à 57°C (135°F) dans le lavage principal.

LAVAGE NORMAL

CASSEROLES ET USTENSILES

PROGRAMME

Un “•” montre ce que chaque programme comprend.

Utiliser les deux sections

32.7/8.6

††

25.5/6.8

•

†

•

†

Distribueur

du détergent

Lavage

principal

Rinçage

finale

Séchage

Consommation

d’eau (litres/

gallons [US])

Durée du

programme

††

(min.)

•

†

•

†

•

POTS PANS

Pour lavage de vaisselle, et de casseroles et ustensiles avec résidus d’aliments cuits sur les ustensiles.

NORMAL

WASH

WATER

MISER

Utiliser les deux sections

ÉCONOMIE D’EAU

††

24.5/6.5

•

†

•

• Utiliser la

section

couverte

Rinçage

•

Programmes

RINÇAGE RAPIDE

Aucun

détergent

nécessaire

QUICK

RINSE

(NO DRY)

8.3/2.210

•

LAVAGE PORCELAINE

Un lavage léger et un séchage délicat pour la porcelaine et le cristal. À moins de choisir (Séchage sans chaleur), l’élément de chauffage s’allumera et s’éteindra au cours de la section de séchage du programme.

• Choisir l’option de chauffage d’eau pour chauffer l’eau à 57°C (135°F) dans le lavage principal.

Un “•” montre ce que chaque programme comprend.

Lavage

Rinçage

Lavage

principal

Rinçage

finale

Séchage

Durée du

programme

††

(min.)

Consommation

d’eau (litres/

gallons [US])

Distribueur

du détergent

†

L’eau chauffe automatiquement jusqu’á 57°C (135°F).

††

Pour le rinçage immédiat de la vaisselle qui sera lavée plus tard.

PROGRAMME

CHINA

WASH

Utiliser la

section

couverte

24.5/6.5

††

•

†

••

Programmes (suite)

Pour garantir que la température de l’eau soit de 57°C (135°F) pour l’opération de lavage principal.

Utilisation lorsqu’un séchage rapide n’est pas nécessaire. Possibilité de séchage plus long (toute la nuit). Utiliser l’agent de rinçage pour améliorer le séchage.

Utiliser lorsqu’on souhaite effectuer le lavage plus tard.

Régler la minuterie pour commander l’exécution du lavage hors des périodes de pointe de consommation d’énergie, ou en l’absence des utilisateurs. Les services locaux de distribution d’énergie recommandent ceci pour minimiser la consommation d’énergie aux heures de pointe de la journée.

• Lorsqu’on sélectionne chauffage de l’eau, l’opération de lavage principal s’interrompt jusqu’à ce que la température de l’eau atteigne 57°C (135°F).

• Lorsque l’eau chauffe, l’action de lavage continue. Le témoin lumineux de chauffage de l’eau s’illuminera jusqu’à ce que l’eau atteigne le température appropriée.

• Élément chauffant pas alimenté pendant la période de séchage de 30 minutes.

• Commencement différé de votre programme choisi et des options jusqu’à un délai de 6 heures.

• Réglage :

1. Bien fermer la porte pour entendre le déclic du loquet.

2. Choisir le programme et les options désirés.

3. Appuyer sur Delay Start (Départ différé) une fois

pour un délai de 2 heures, deux fois pour un délai de 4 heures et trois fois pour un délai de 6 heures. L’indicateur approprié s’illuminera.

• En appuyant une quatième fois sur la touche Delay Start, l’option sera annulée.

• Si vous désirez placer d’autres vaisselles dans le lave-vaisselle pendant le mode de programmation différé, s’assurer que la porte est bien fermée après avoir ajouté la vaisselle.

• La durée du délai peut être changée ou annulée à tout moment avant le commencement du programme.

WATER HEAT (chauffage de l’eau)

• Automatique pour casseroles et ustensiles

• Option pour programme de lavage normal et économie d’eau

• Pas disponible pour porcelaine, lavage rapide ou rinçage rapide

NO HEAT DRY (séchage sans chaleur)

• Option pour les programmes casseroles et ustensiles, normal, économie d’eau et porcelaine

DELAY START (lavage différé)

• Option pour tout programme

Fonction de l’option

Quand utiliser l’option

Option

Options

Entretien du lave-vaisselle

Pour des problemes de nettoyage particuliers, consulter la section Guide de diagnostic.

Nettoyage du lave-vaisselle

Nettoyage de l’extérieur

Dans la plupart des cas, il suffit d’utiliser un linge doux humide ou une éponge et un détergent doux pour nettoyer les surfaces extérieures du lave-vaisselle et préserver son aspect de produit neuf .

Nettoyage de l’intérieur

Les composés minéraux présents dans l’eau dure peuvent provoquer l’accumulation d’un film blanchâtre sur les surfaces intérieures, particulièrement juste au-dessous de la porte.

Nettoyage des surfaces internes :

• Appliquer un détergent en poudre pour la vaisselle sur une éponge humide pour former une pâte.

• Utiliser un détergent liquide pour lave-vaisselle automatique, et nettoyer avec une éponge humide .

Ne pas nettoyer les surfaces internes du lave-vaisselle avant qu’elles aient refroidi. Porter des gants de caoutchouc. Ne pas utiliser un produit de nettoyage autre que le détergent pour lave-vaisselle, ce qui pourrait provoquer un moussage excessif.

Annulation d’un programme

• Appuyer sur la touche Annulation/vidange (Cancel•Drain). Attendre pendant 2 minutes pour l’exécution de la vidange.

Verrouillage des commandes

• Le verrouillage des commandes empêche la sélection accidentelle d’un programme.

• Pour verrouiller les commandes, appuyer sur la touche Séchage sans chaleur pendant quatre secondes. Lorsque les commandes sont verrouillées, le témoin Verrouillage des commandes (Control Lock) s’illumine.

• Déverrouillage des commandes : appuyer sur la touche Séchage sans chaleur pendant quatre secondes. Le témoin Verrouillage des commandes clignote et s’éteint.

• Si on essaie de sélectionner un programme ou des options alors que les commandes sont verrouillées, le témoin Verrouillage des commandes clignote pour indiquer qu’il n’est pas possible de sélectionner un programme ou des options avant d’avoir déverrouillé le tableau de commande.

Fonctions spéciales

Touche de mise en marche - mémoire

• Pour utiliser de nouveau les options et le dernier programme exécuté, appuyer sur la touche Start.

• Si on n’utilise pas le lave-vaisselle chaque jour, fermer la porte pour préserver la mémoire.

• Si le courant électrique est interrompu, ou si la porte reste ouverte pendant une période prolongée, l’information mémorisée avec la touche de mise en marche Start disparaît et l’appareil adopte par défaut le programme normal avec séchage avec chaleur.

Changement de programme

• Appuyer sur la touche Annulation/vidange (Cancel•Drain). Attendre pendant 2 minutes pour l’exécution de la vidange. Sélectionner ensuite le programme et les options désirées (ne pas oublier d’ajouter du détergent si le lave-vaisselle avait déjà exécuté l’opération de lavage du programme initial).

• On peut changer le programme et les options à tout moment au cours des deux premières minutes de l’exécution d’un programme (pendant que l’eau pénètre dans le lave-vaisselle) sans devoir appuyer sur la touche Annulation/vidange.

Remisage du lave-vaisselle

Remisage pour l’été

Protéger le lave-vaisselle au cours des mois d’été en fermant l’approvisionnement d’eau et déconnecter le lave-vaisselle de l’alimentation électrique.

Déménagement ou hivérisation du lave-vaisselle

Protéger le lave-vaisselle et l’habitation contre les dommages par l’eau, attribuables au gel des conduits d’eau. Si le lave-vaisselle est laissé dans une résidence saisonnière ou risque d’être exposé à des températures près du degré de congélation, faire exécuter les opérations suivantes par une personne qualifiée :

1. Déconnecter le courant électrique du lave-vaisselle.

2. Fermer l’arrivée d’eau au lave-vaisselle.

3. Enlever les 4 vis du panneau d’accès inférieur et

retirer ce panneau .

4. Placer un récipient de faible profondeur sous la valve d’arrivée d’eau. Puis, utiliser une clé à molette pour déconnecter l’arrivée d’eau de la valve d’approvisionnement d’eau. Séparer l’arrivée d’eau de la valve d’approvisionnement d’eau et vidanger l’eau dans le récipient .

5. Ôter la bride à ressort du conduit d’évacuation d’eau et le séparer de la valve d’arrivée d’eau; vidanger l’eau dans le récipient.

6. Reconnecter les conduits d’arrivée d’eau et d’évacuation d’eau à la valve d’arrivée d’eau.

7. Vider le récipient et le replacer sous la pompe à eau.

8. Ôter la bride et déconnecter le tuyau de vidange de la

pompe à eau; vidanger l’eau dans le récipient.

9. Reconnecter le tuyau d’évacuation à la pompe à eau, et s’assurer de placer la bride sur la connexion.

10. Replacer le panneau d’accès inférieur. REMARQUE : Si le lave-vaisselle est relié à un broyeur,

ne pas faire couler l’eau dans l’évier après l’hivérisation. Le tuyau d’évacuation du lave-vaisselle risquerait de se remplir d’eau de nouveau.

Remise en service du lave-vaisselle après le remisage

1. Enlever les 4 vis du panneau d’accès inférieur et

retirer ce panneau.

2. Ouvrir l’approvisionnement d’eau au lave-vaisselle.

3. Rétablir le courant électrique au lave-vaisselle.

4. Laisser le lave-vaisselle exécuter un programme

complet et vérifier s’il y a des fuites.

5. Replacer le panneau d’accès inférieur.

Bride à ressort

Pompe d’eau et moteur

Tuyau d’écoulement

Sortie d’eau

Arrivée d’eau

Robinet d’approvisionnement d’eau

Conseils pour le lavage d’articles spéciaux

En cas de doute au sujet du lavage d’un article particulier, consulter le fabricant pour déterminer s’il est lavable au lave-vaisselle.

MATÉRIAU Acier inoxydable

Aluminium

Argent sterling ou plaqué

Bouteilles et cannettes

Coutellerie à manche creux

Cristal

Étain

Faïence/porcelaine

Fer blanc Fonte Or

LAVABLE AU LAVE-VAISSELLE?

Oui

Non

Oui

Non

Oui

Non Non Non

EXCEPTIONS/INFORMATION SPÉCIALE

Si le lavage ne sera pas effectué immédiatement, exécuter un programme de rinçage rapide. Le contact prolongé avec des résidus alimentaires contenant sel, vinaigre, produits laitiers ou jus de fruit peut endommager la finition.

L’eau chaude et les détergents peuvent affecter la finition de l’aluminium anodisé.

Si le lavage ne sera pas effectué immédiatement, exécuter un programme de rinçage rapide. Le contact prolongé de produits alimentaires contenant sel, acide ou sulfure (oeufs, mayonnaise et fruits de mer) peut endommager la finition.

Laver manuellement les bouteilles et cannettes. Les étiquettes fixées par une colle peuvent se détacher dans le lave-vaisselle. Les débris d’étiquettes et la colle peuvent obstruer les orifices des bras d’aspersion ou la pompe, et réduire la performance de lavage.

Les manches de certains couteaux sont fixés à la lame au moyen d’un adhésif qui peut se dégager lors du lavage au lave-vaisselle.

Consulter toujours les recommandations du fabricant avant le lavage. Après plusieurs lavages, la solution de détergent peut attaquer certains types de cristal au plomb.

L’eau chaude et les détergents peuvent modifier la couleur et la finition de l’étain.

Consulter toujours les recommandations du fabricant avant le lavage. La décoration des articles antiques, peints à la main ou l’émaillage peut se détériorer. Les dorures peuvent se dissiper ou changer de couleur.

Possibilité de rouille. La patine sera éliminée et la fonte rouillera. Les couverts dorés peuvent subir un changement de

couleur.

Conseils pour le lavage d’articles spéciaux

En cas de doute au sujet du lavage d’un article particulier, consulter le fabricant pour déterminer s’il est lavable au lave-vaisselle.

MATÉRIAU Plastiques

Plastiques jetables

Ustensiles de bois

Verre

LAVABLE AU LAVE-VAISSELLE?

Oui

Non

Oui

EXCEPTIONS/INFORMATION SPÉCIALE

Consulter toujours les recommandations du fabricant avant le lavage. La résistance des articles de plastique à l’eau chaude et aux détergents est variable. Charger les articles de plastique seulement dans le panier supérieur.

Ce matériau ne peut résister aux effets de l’eau chaude et des détergents.

Laver manuellement. Consulter toujours les recommandations du fabricant avant le lavage. Le bois non traité peut se déformer, se fissurer ou perdre sa finition.

Jaunissement des verres à lait après des lavages répétitifs.

Guide de diagnostic

PROBLÈME ... Le lave-vaisselle ne

fonctionne pas ou s’arrête au cours d’un programme

Le lave-vaisselle ne se remplit pas

La durée d’exécution du programme semble être trop longue

Résidus d’eau dans le lave-vaisselle

Résidus de détergent dans la section avec couvercle du distributeur

Apparition d’un résidu blanc à l’avant du panneau d’accès

Odeur dans le lave-vaisselle

Condensation sur le comptoir de la cuisine

SOLUTION ...

La porte n’est pas fermée Programme incorrect

sélectionné Courant électrique incorrect ou

non fourni à l’appareil Arrêt du moteur par surcharge

L’eau n’arrive pas au lave-vaisselle

Dispositif de protection contre débordement bloqué

Température insuffisante de l’eau d’alimentation électrique de l’appareil

Programme pas terminé

Programme pas terminé Détergent aggloméré Panier inférieur introduit dans

le mauvais sens Quantité excessive de

détergent utilisée La marque de détergent utilisé

génère trop de mousse Vaisselle lavée à intervalle de

2-3 jours seulement

Odeur du plastique du lave-vaisselle neuf

Rejet excessif d’humidité par l’évent de la console du lave-vaisselle

Le lave-vaisselle ne fonctionne pas correctement

SOLUTION ...

Vérifier que la porte est bien fermée et verrouillée. Voir la section “Programmes”, page 13.

Déterminer si un fusible ou disjoncteur est grillé ou ouvert.

Le moteur se réactive automatiquement après quelques minutes. S’il ne se remet pas en marche, contacter le service de dépannage.

Vérifier que le robinet d’arrêt (le cas échéant) est ouvert.

Vérifier que le flotteur du dispositif de protection peut se déplacer librement (mouvement vertical). Appuyer pour le libérer.

Il est normal que la durée d’exécution d’un programme soit plus longue lorsqu’il faut chauffer l’eau. Voir à la page 12 la section “Conseils au sujet de la température de l’eau”.

• Une période d’attente s’ajoute à l’opération de lavage principal si on a sélectionné l’option Chauffage de l’eau.

• Trois périodes d’attente sont introduites lorsqu’on sélectionne le programme Casseroles et ustensiles.

• L’opération de rinçage final est automatiquement retardée jusqu’à ce que l’eau ait atteint la température appropriée.

Attendre la fin d’exécution du programme.

Attendre la fin d’exécution du programme. Remplacer par un détergent sec, sans grumeaux. Voir la section “Composants et caractéristiques”, page 3;

si nécessaire, réinstaller le panier. Voir à la page 10 la section “Utilisation du distributeur de

détergent”. Essayer une marque de détergent différente pour réduire

le moussage et éliminer l’accumulation. Exécuter un programme de rinçage rapide au moins une

fois ou deux fois par jour jusqu’à ce qu’une charge complète soit accumulée.

Exécuter un rinçage avec du vinaigre (description à la page suivante).

La console de commande du lave-vaisselle devrait être alignée avec le dessus de comptoir. Pour d’autres renseignements, voir les instructions d’installation.

PROBLÈME ... Résidus de produits

alimentaires sur la vaisselle

SOLUTION ...

Chargement incorrect

Température de l’eau trop basse

Détergent inefficace ou type incorrect, ou quantité insuffisante

Grumeaux de détergent dans le distributeur

Pompe ou bras d’aspersion obstruée par des étiquettes de bouteilles et cannettes

Remplissage insuffisant du fait de pression d’eau insuffisante

Ralentissement des bras d’aspersion à cause de la mousse accumulée

SOLUTION ...

Voir aux pages 7-9 la section “Chargement du lave-vaisselle”.

Utiliser l’option du chauffe-eau. Si nécessaire, augmenter la température de réglage du chauffe-eau de la maison pour que l’eau chaude soit introduite dans le lave-vaisselle à une température d’au moins 49°C (120°F).Voir à la page 12 la section “Conseils température de l’eau”.

Utiliser uniquement les détergents pour lave-vaisselle recommandés. Voir à la page 10 la section “Utilisation du distributeur de détergent”. Ne jamais employer moins de 1 c. à soupe par charge. Pour qu’il soit efficace, il faut que le détergent soit frais. Remiser toujours le détergent en un lieu frais et sec.

Utiliser uniquement un détergent frais. Ne pas laisser le détergent pendant plusieurs heures dans un distributeur humide. Rechercher la présence de détergent aggloméré dans le distributeur. Nettoyer le distributeur lorsqu’il s’y trouve des grumeaux de détergent.

Enlever les étiquettes avant de laver les bouteilles ou cannettes, ou laver ces articles à la main. Voir à la page 18 la section “Conseils pour le lavage d’articles spéciaux”.

Pour un remplissage convenable du lave-vaisselle, il faut que la pression de distribution de l’eau soit de 138-828 kPa (20 à 120 lb/po2). Si la pression est insuffisante, il peut être nécessaire d’installer une pompe de surpression.

Ne jamais utiliser de savons ou des détergents à lessive. Utiliser uniquement les détergents recommandés pour lave-vaisselle.

Taches et films Eau dure ou concentration

élevée de minéraux dans l’eau

Température insuffisante de l’eau

Emploi d’un détergent incorrect

Quantité incorrecte de détergent

Le conditionnement de l’eau de rinçage final avec un agent de rinçage liquide favorise l’élimination des taches et films. Veiller à ce que le distributeur soit toujours rempli d’un agent de rinçage.

Utiliser l’option de chauffe-eau. Si nécessaire, augmenter la température de réglage du chauffe-eau de la maison pour que l’eau chaude soit introduite dans le lave-vaisselle à une température d’au moins 49°C (120°F). Voir à la page 12 la section “Conseils - température de l’eau”.

Utiliser uniquement les détergents recommandés pour lave-vaisselle.

Consulter à la page 10 la section “Utilisation du distributeur de détergent”. En présence d’eau dure et/ou d’une quantité importante de résidus alimentaires, on doit généralement employer plus de détergent.

Présence de taches sur la vaisselle

Guide de diagnostic (suite)

Vaisselle pas complètement nettoyée

suite à la page suivante

PROBLÈME ... Taches et films (suite)

Film de silice ou attaque (le film de

silice est un dépôt blanc iridescent; l’attaque produit l’apparence d’un film translucide)

Taches blanches sur les ustensiles de cuisson à revêtement antiadhésif

Taches marron sur la vaisselle et les surfaces internes du lave-vaisselle

Marques noires ou grises sur la vaisselle

CAUSE ...

Emploi d’un détergent inefficace

Remplissage insuffisant à cause d’une pression de l’eau insuffisante

Réaction chimique de l’eau avec certains types de verre habituellement imputable à certaines combinaisons d’eau douce ou adoucie, solutions de lavage alcalines, rinçage insuffisant, chargement excessif du lave-vaisselle, et chaleur lors du séchage.

Patine éliminée par les détergents de lave-vaisselle

Concentration de fer élevée dans l’eau

Articles d’aluminium

SOLUTION ...

Utiliser un détergent frais. Entreposer toujours le détergent en un lieu frais et sec, de préférence dans un récipient étanche à l’air. Jeter le détergent aggloméré.

REMARQUE : Pour éliminer les taches et films sur la vaisselle, essayer un rinçage avec de l’eau vinaigrée.

1. Laver et rincer la vaisselle de la manière habituelle, avec l’option séchage sans chaleur.

2. Enlever tous les articles métalliques.

3. Ajouter 500 mL (2 tasses) de vinaigre blanc dans un

récipient placé dans le panier inférieur.

4. Faire exécuter au lave-vaisselle un programme de lavage complet. Le vinaigre se mélangera à l’eau de lavage.

Il peut être nécessaire de laver manuellement ces articles pour éliminer complètement le problème. Pour ralentir ce processus, utiliser la quantité minimale de détergent, mais pas moins de 1 c. à soupe par charge. Utiliser un agent de rinçage liquide, et ne pas trop charger le lave-vaisselle pour permettre un rinçage à fond. Il n’est pas possible d’éliminer le film de silice ou l’effet de l’attaque chimique qui demeurent en permanence. Utiliser l’option de séchage sans chaleur.

Générer une nouvelle patine sur ces articles après le lavage au lave-vaisselle.

Pour éliminer les taches (après l’élimination de tous les résidus alimentaires), laver la vaisselle de nouveau après avoir versé 1 c. à thé à 1 c. à soupe de cristaux d’acide citrique dans la section fermée du distributeur du détergent. Ne pas utiliser de détergent. Exécuter ensuite un programme de lavage Normal avec détergent. Si ce traitement est nécessaire plus fréquemment qu’à intervalle de deux mois, on recommande l’installation d’un dispositif d’élimination du fer.

Veiller à charger les articles d’aluminium de telle manière qu’ils ne se frottent pas contre la vaisselle au cours du lavage. Ne pas laver dans le lave-vaisselle les articles d’aluminium jetables, qui peuvent se briser et former des marques. Pour éliminer les marques d’aluminium, employer un produit de nettoyage moyennement abrasif.

Guide de diagnostic (suite)

Présence de taches sur la vaisselle (suite)

Écaillage de la vaisselle

Vaisselle endommagée au cours du lavage

Chargement incorrect

Charger la vaisselle et les verres de telle manière qu’ils soient stables et qu’ils ne se heurtent pas mutuellement sous l’effet du lavage. Manoeuvrer lentement les paniers lors du chargement/déchargement pour minimiser les chocs et l’écaillage.

REMARQUE : Certains types de faïence et de porcelaine sont trop délicats pour le lavage automatique; on devrait les laver manuellement; p. ex. articles antiques, cristal très mince et articles similaires.

La vaisselle n’est pas sèche

Drainage incorrect de l’eau

Articles de plastique

Distributeur d’agent de rinçage vide

Utilisation de l’option “Séchage sans chaleur”

Il faut que l’eau puisse s’écouler convenablement de la vaisselle. Ne pas charger excessivement. Consulter aux pages 7-9 la section “Chargement du lave-vaisselle”. Utiliser un agent de rinçage liquide pour accélérer le séchage.

Il peut être nécessaire de sécher avec un linge certains articles de matière plastique.

Consulter à la page 11 la section “Utilisation du distributeur d’agent de rinçage”.

Ne pas utiliser l’option “Séchage sans chaleur”.

Vaisselle pas complètement sèche

Guide de diagnostic

PROBLÈME ... Taches orange sur

les articles de plastique ou les surfaces internes du lave-vaisselle

CAUSE ...

Quantité considérable de résidus alimentaires à base de tomate sur la vaisselle placée dans le lave-vaisselle

SOLUTION ...

Les taches peuvent se dissiper graduellement au cours du temps. L’utilisation fréquente du séchage avec chauffage peut ralentir le processus de dissipation des taches. Les taches n’affectent pas la performance du lave-vaisselle. Pour réduire le risque de formation de taches, utiliser régulièrement le programme de rinçage rapide ou de l’option de séchage sans chaleur.

Présence de taches sur la vaisselle

Introduction d’un objet dur dans le module de séparation Ultra Wash

L’émission du son devrait cesser après le broyage de l’objet.

Émission de bruits de broyage ou bourdonnement

Bruits

Nous assurons le service pour les produits que nous vendons

“Nous assurons le service pour les produits que nous vendons” - C’est une assurance pour vous de pouvoir compter sur Sears pour le service dans tout le pays. Votre appareil ménager Sears a plus de valeur lorsque vous considérez que Sears dispose dans ses établissements répartis dans tout le pays, de techniciens professionnels spécifiquement formés pour les travaux sur les appareils Sears, et qui ont à leur disposition les pièces, outils et équipement appropriés pour remplir cette promesse que nous vous faisons... “Nous assurons le service pour les produits que nous vendons.”

Contrat d’entretien Sears

Conserver la valeur de votre lave-vaisselle KENMORE au moyen d’un contrat d’entretien Sears. Les lave-vaisselle Sears sont conçus, fabriqués et vérifiés pour qu’ils puissent vous fournir de nombreuses années de service de toute confiance. Cependant, tout appareil ménager moderne peut nécessiter des interventions de service de temps à autre.

Le contrat d’entretien Sears :

• Vous permet d’acheter aux prix d’aujourdhui les services que vous utiliserez plus tard.

• Élimine les factures pour les réparations imputables à l’utilisation normale.

• Couvre autant d’interventions de service qu’il en faut.

• Garantit que tous les travaux de service seront exécutés par des techniciens professionnels formés par Sears.

• Comprend une inspection annuelle d’entretien préventif (sur votre demande) même si vous n’avez pas besoin de

réparation.

Le contrat d’entretien ne couvre pas l’installation initiale, la réinstallation ou les dommages imputables à des causes externes comme utilisation abusive, vol, incendie, inondation, vent, foudre, gel, panne d’électricité, baisse de tension, etc.

Pour personnaliser votre lave-vaisselle, vous pouvez commander :

• Des accessoires pour panneaux de porte et panneaux d’accès de couleur

• Des accessoires de garniture de panneaux de bois personnalisés à assortir à la couleur de votre lave-vaisselle

Pour plus de renseignements voir la page arrière des instrucitons d’installation livrées avec votre lave-vaisselle.

3383562

11/98

Printed in U.S.A.

Impreso en EE. UU.

Imprimé aux È.U.

For in-home major brand repair service:

Call 24 hours a day, 7 days a week

1-800-4-MY-HOME (1-800-469-4663)

Para pedir servicio de reparación a domicilio

1-800-676-5811

In Canada for all your service and parts needs call

1-800-665-4455

Au Canada pour tout le service ou les pièces

For the repair or replacement parts you need:

Call 6 am – 11 pm CST, 7 days a week

1-800-366-PART(1-800-366-7278)

Para ordenar piezas con entrega a domicilio 1-800-659-7084

For the location of a Sears Parts and Repair Center in your area:

Call 24 hours a day, 7 days a week

1-800-488-1222

For information on purchasing a Sears Maintenance Agreement

or to inquire about an existing Agreement:

Call 9 am — 5pm, Monday — Saturday

1-800-827-6655

PartsDirect

Kenmore 15801, 15805, 15808, 16801, 16805 Owner's Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
