Kenmore 116.30611C User Manual

Models/Modelos: 116.30611C

P/N C01ZDJT1ØKØØ - KCØ1ZDJTZØKØ

Sears Canada, Inc., Toronto, M5B 2B8

www.sears.ca

Use & Care Guide
Guide d’utilisation et d’entretien

English / Français

TM

Kenmore

Vacuum Cleaner

Aspirateur

TABLE OF CONTENTS

Before Using Your New

Vacuum Cleaner . . . . . . . . . . . . . . . . . 2

Packing List . . . . . . . . . . . . . . . . . . . 2

Vacuum Cleaner Help Line . . . . . . . . . 3

Kenmore Vacuum Cleaner Warranty 3-4

Important Safety Instructions . . . . . . . 5

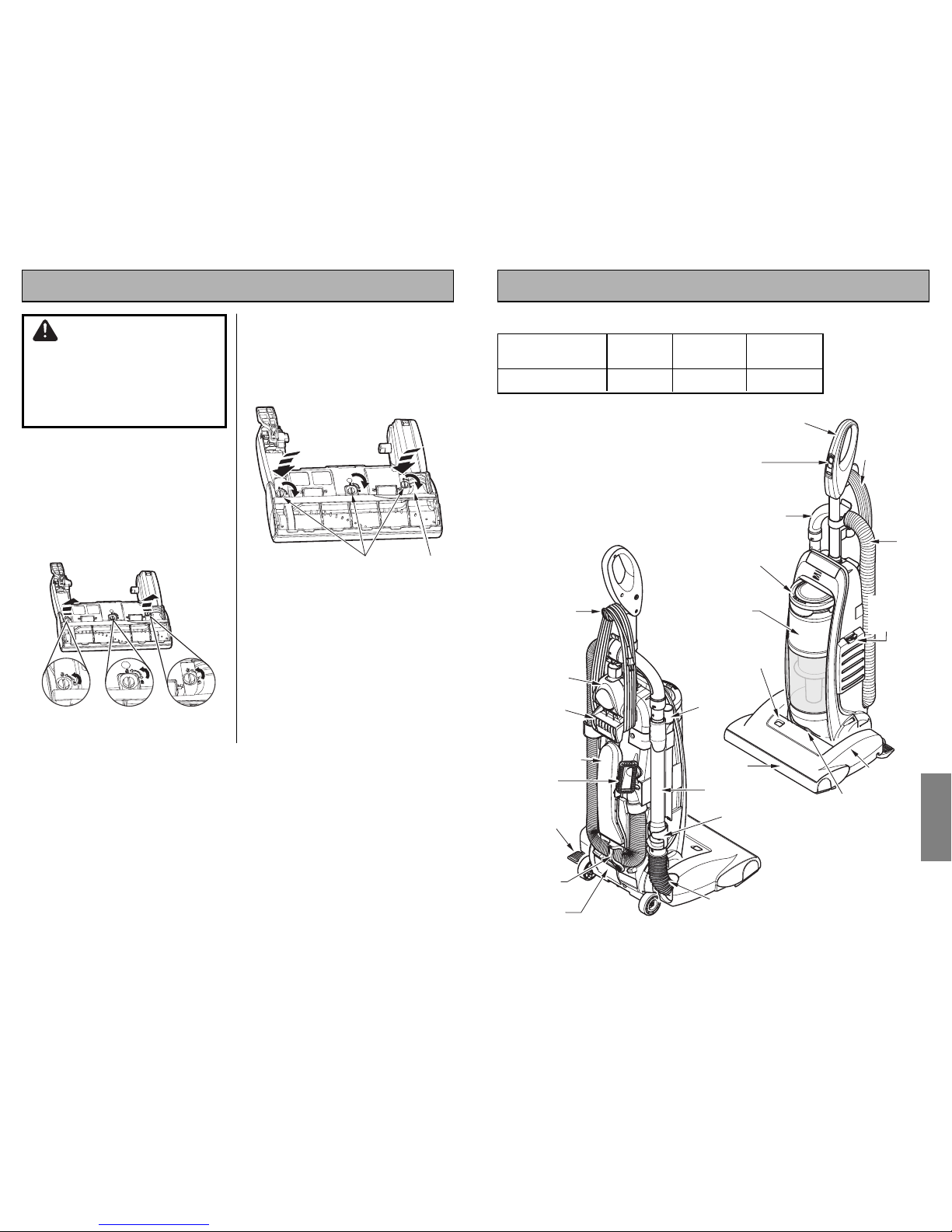

Parts and Features . . . . . . . . . . . . . . . 6

Assembly Instructions . . . . . . . . . . . 7-9

Handle . . . . . . . . . . . . . . . . . . . . . . 7

Attachment Assembly . . . . . . . . . . . .8

Power Cord . . . . . . . . . . . . . . . . . . . 9

Operating Instructions . . . . . . . . . . . . 10

Power Cord . . . . . . . . . . . . . . . . . . 10

Releasing the Handle . . . . . . . . . . . .11

OFF/FLOOR/CARPET Switch . . . . . 11

Attachments . . . . . . . . . . . . . . . . . . 12

Attachment Use Table . . . . . . . . . . 13

Vacuuming Tips . . . . . . . . . . . . . . . 13

Performance/Safety Features . . . . 14-15

Vacuum Cleaner Care . . . . . . . . . . . . 16

Vacuum Cleaner Storage . . . . . . . . 16

Cleaning Exterior and Attachments .16

Dust Cup Emptying . . . . . . . . . . . . 17

Dust Cup Cleaning . . . . . . . . . . . . . 18

Pre-Filter Cleaning . . . . . . . . . . . . .19

Primary Filter Cleaning . . . . . . . . . .20

Exhaust Filter Replacement . . . . . . .21

Agitator Cleaning . . . . . . . . . . . . . 21

Removing / Installing Lowerplate . 22

Replacing Belt . . . . . . . . . . . . . . . . 23

Clog Removal . . . . . . . . . . . . . . . 24-25

Troubleshooting . . . . . . . . . . . . . . . . . 26

Requesting Assistance

Or Service . . . . . . . . . . . . . . . Back page

BEFORE USING YOUR NEW VACUUM CLEANER

Please read this guide. It will help you assemble and operate your new Kenmore vacuum
cleaner in the safest and most effective way.

For more information about vacuum cleaner care and operation, call your nearest Sears
Parts and Repair Center or the Vacuum Cleaner Help Line listed on the cover of this guide.
You will need the complete model and serial numbers when requesting information. Your vac­uum cleaner’s model and serial numbers are located on the Model and Serial Number Plate.

Use the space below to record the model number and serial number of your new Kenmore
vacuum cleaner.

Model No.____________________________________________

Serial No. ____________________________________________

Date of Purchase ______________________________________

Keep this book and your sales check (receipt) in a safe place for future reference.

PACKING LIST

Your KENMORE VACUUM CLEANER is packaged with the following parts and compo­nents assembled separately in the carton:

Each of the above assemblies are shown in detail inside the Repair Parts List.

1 Upright Vacuum Cleaner
1 Handle
1 Crevice Tool
1 Combination Brush

1 Pet Handi Mate

TM

1 Telescoping Wand
1 Use & Care Guide
1 Repair Parts List

L'aspirateur ne se met 1. Il est débranché de la prise 1. Brancher fermement, sélectionner le
pas en marche. secteur. fréglage approprié sur le

commutateur.

2. Disjoncteur déclenché ou fusible 2. Réarmer le disjoncteur ou
grillé au panneau électrique de la ou remplacer le fusible.
maison.

3. Protecteur thermique déclenché. 3. Laisser l'aspirateur refroidir pendant

40 à 50 minutes.

4. Prise secteur défectueuse. 4. Vérifier avec un appareil en ordre

ou une lampe. Faire réparer
la prise défectueuse.

L'aspirateur ramasse 1. Boîte à poussière 1. Vider la boîte à poussière.
mal la saleté. 2. Agitateur usé. 2. Remplacer l'agitateur.

3. Tête d'aspiration ou support 3. Voir la section Dégagement des

de sac obstrués. obstructions dans le présent Guide

d'utilisation et entretien.

4. Tuyau obstrué. 4. Rechercher les obstructions.

5. Trou dans le tuyau souple. 5. Remplacer le tuyau.

6. Tuyau pas inséré à fond. 6. Insérer le tuyau à fond.

7. Système de protection des 7. Rechercher les obstructions.

moteurs activé.

8. Filtres encrassés. 8. Nettoyer ou remplacer le filtre de

sécurité du moteur et le
filtre d'expulsion.

9. Le godet à poussière n’est pas. 9. Vérifier l’installation du godet à
installe correctement. poussière

L'agitateur ne tourne 1. Poignée à la position redressée. 1. Enlever la poignée de la position
pas. redressée.

2. Protecteur de l'agitateur déclenché. 2. Réarmer le protecteur de

surcharge de l'agitateur.

3. Protecteur thermique déclenché. 3. Laisser l'aspirateur refroidir

pendant 40 à 50 minutes.

Le débit d'air est restreint 1. Les accessoires restreignent 1. Rechercher la présence de
avec les accessoires; fle débit d'air. charpie, peluche,

poils d'animaux ou autres débris
dans les accessoires.

Sound changes. 2. Les charpies d'une nouvelle 2. Nettoyer le tuyau. Voir la section

moquette obstruent le débit d'air. Dégagement des obstructions

dans le présent Guide d'utilisation
et entretien.

PROBLÈME CAUSE POSSIBLE SOLUTION POSSIBLE

Consulter ce tableau contenant des solutions que l'utilisateur peut appliquer lui-même
pour remédier à des petits problèmes de fonctionnement. Tout entretien ou réparation,
autre que l'entretien décrit dans le présent Guide d'utilisation et d'entretien, devrait être
confié à un Centre de service Sears ou à un technicien qualifié.

GUIDE DE DÉPANNAGE

AVERTISSEMENT

Éteindre et débrancher l'aspirateur

avant toute opération d'entretien de l'appareil. La non
observation de cette consigne pourrait entraîner des chocs électriques ou dommages
personnels.

25

2

FRANÇAIS

Kenmore Vacuum Cleaner Limited Warranty

General: All models of Kenmore Vacuum Cleaners, with the exception of central
vacuum systems, which shall be subject to different warranty provisions, are warranted
to be free from defects in materials or workmanship for a specific time period as set­out below (the "Warranty Period"). Warranties extend to the original purchaser of a
Kenmore Vacuum Cleaner only and are non-transferable. Purchases made through an
online auction or through any website other than www.sears.ca are excluded. The
relevant Warranty Period commences on the original date of purchase. Within this
period, Sears Canada, Inc. will, at its sole option, repair or replace any products or
components which fail in normal use. Such repairs or replacement will be made at no
charge to the customer for parts or labor, provided that the customer shall be
responsible for any transportation

Exclusions: This warranty does not cover failures due to normal wear, abuse, misuse,
neglect, improper maintenance or failure to follow maintenance guidelines and/or
instructions, failure to operate the product in accordance with the owner's manual or
any additional instructions or information provided at the time of purchase or in
subsequent communications with the original purchaser, accident or unauthorized
alterations or repairs made or attempted by others. Also excluded from warranty
coverage are the following:

1. "Wear Items", which are parts that will need replacement under normal usage,
including but not limited to: filters, belts, light bulbs and bags and brush roll
assemblies and brush strips

2. Service-related telephone calls or technician visits relating to a user's requirements
for instructions involving the correct product installation, operation or regular
maintenance to the product i.e. cleaning filters, brush roll assembly, hose
obstructions and the like

3. Maintenance, adjustments, and cleaning inquiries or service calls

4. Damage or failure when installation, operation and maintenance instructions
provided are not followed

5. Damage or failure resulting from accident, abuse, misuse, negligence or use for other
than an intended purpose

6. Damage or failure caused by the use of detergents, cleaners, chemicals or utensils
other than those recommended in any instructions, service bulletins or otherwise by
Sears

7. Damage or failure resulting from unauthorized modifications made to this product.

Any product missing the model and/or serial number identification label will be
disqualified from coverage under this warranty.cost.

Repairs: Repairs conducted within the Warranty Period will be warranted until the end
of the original Warranty Period.

Disclaimers: THE WARRANTIES AND REMEDIES CONTAINED HEREIN ARE EXCLUSIVE
AND IN LIEU OF ALL OTHER WARRANTIES, WHETHER ORAL OR WRITTEN (OTHER
THAN AS STATED HEREIN), AND WHETHER EXPRESS, IMPLIED OR STATUTORY,
INCLUDING BUT NOT LIMITED TO ANY LIABILITY ARISING UNDER ANY WARRANTY
OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE, STATUTORY OR
OTHERWISE. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, WHICH MAY
VARY FROM ONE JURISDICTION TO ANOTHER.

KENMORE VACUUM CLEANER WARRANTY

ENGLISH

Pour remplacer :

1. Aligner la fente située sur le couvercle du

vide-poussière avec la fente courte située
sur le vide-poussière.

2. Faire pivoter le couvercle du vide-pous­sière jusqu'à ce qu'il s'enclenche en place.
La fente du couvercle du vide-poussière
doit être alignée avec la fente longue
située sur le vide-poussière.

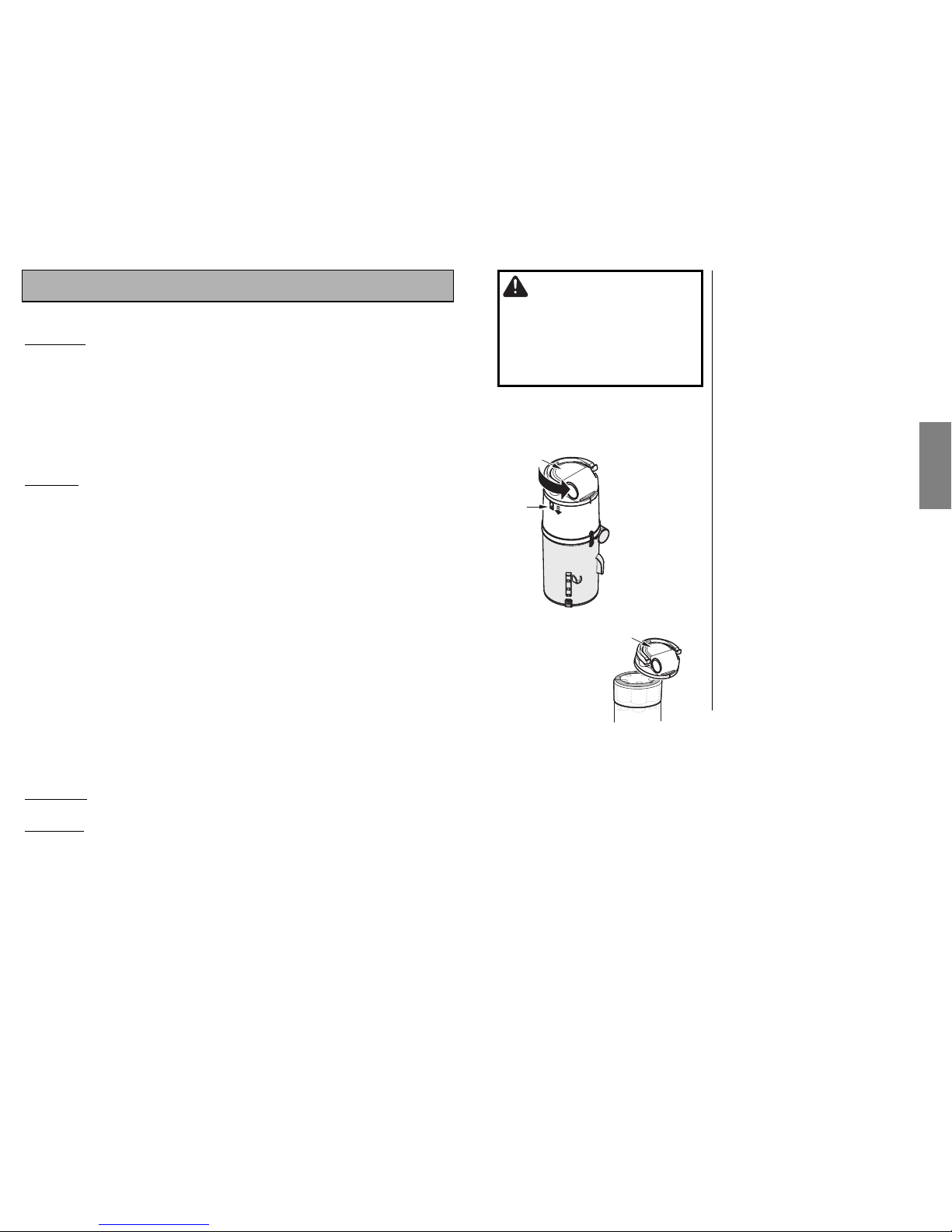

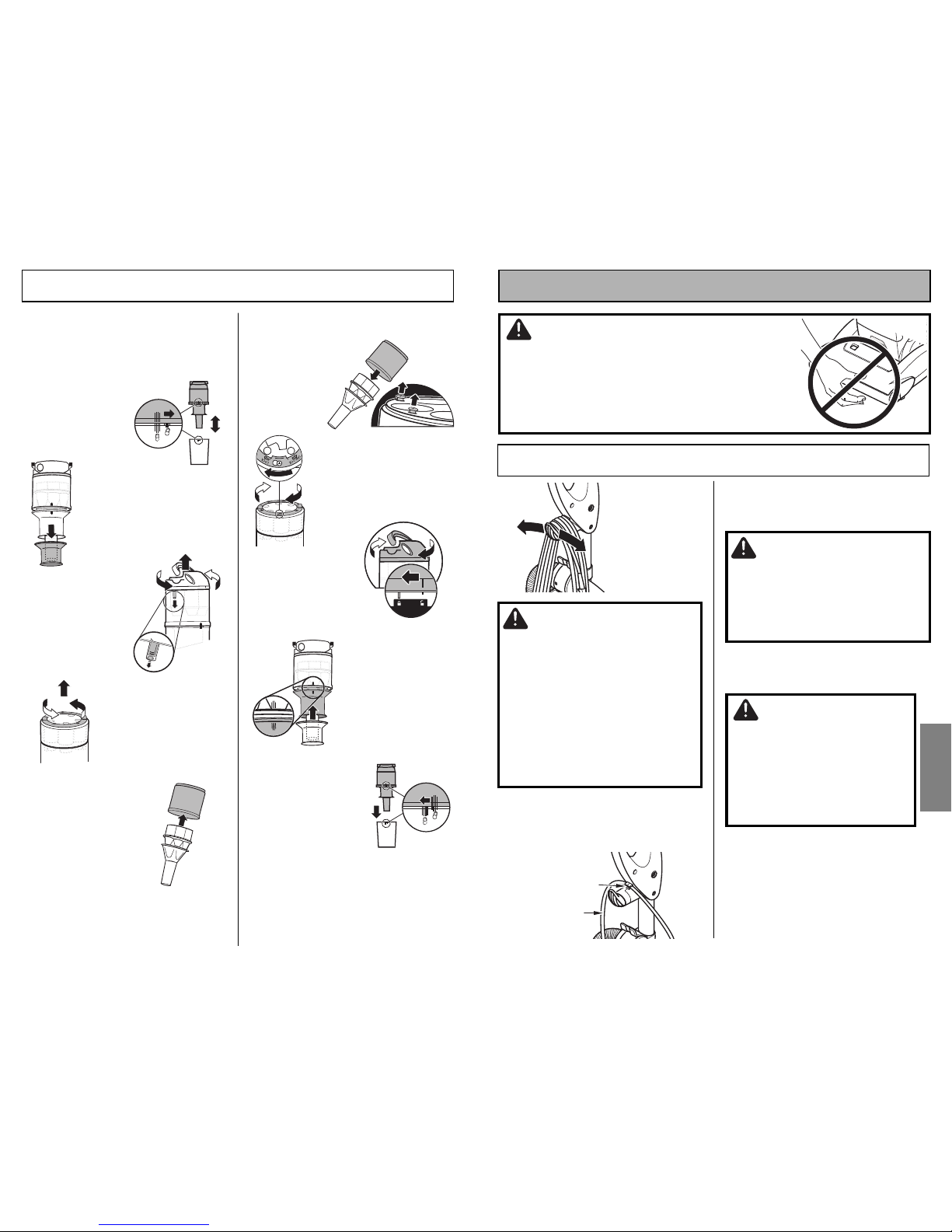

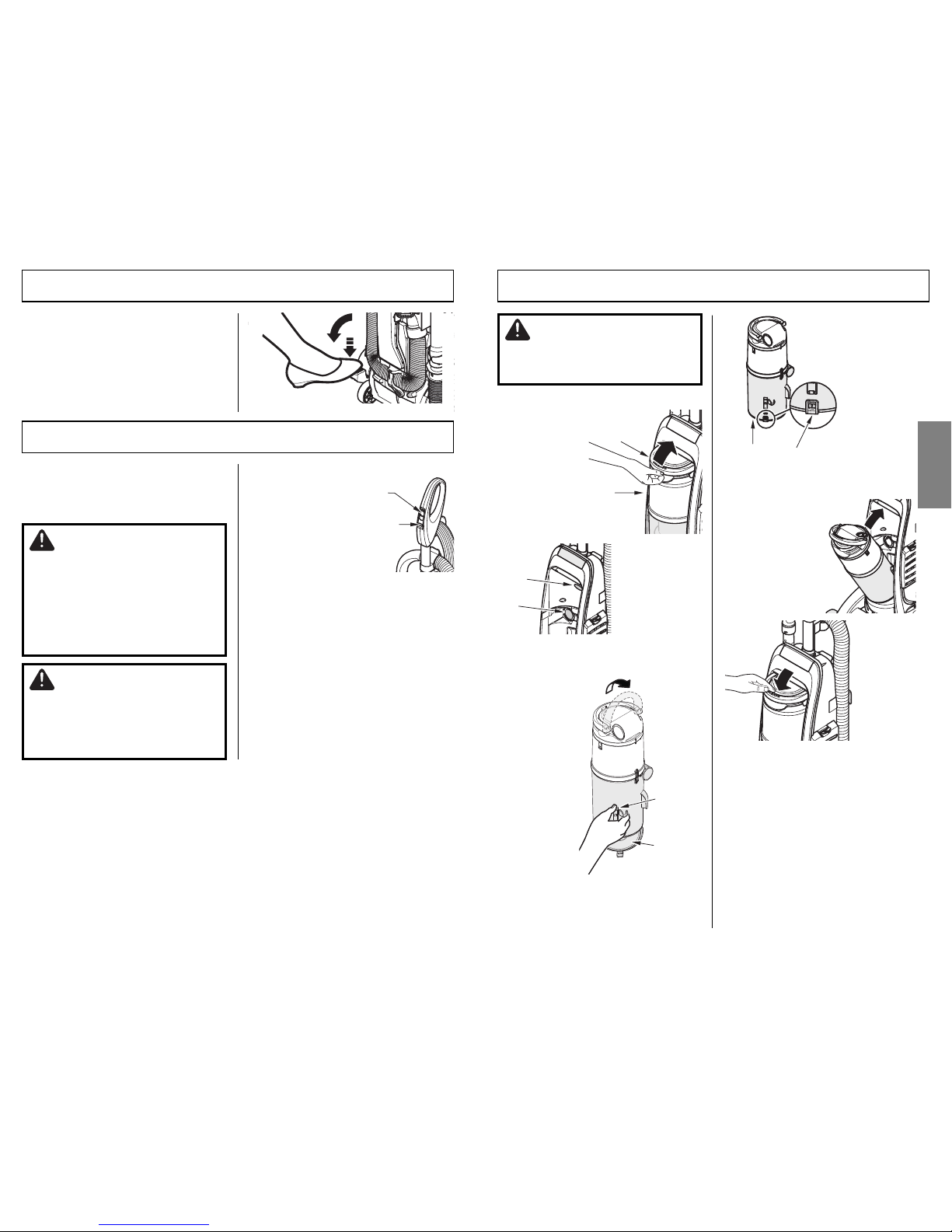

POUR RETIRER LES OBSTRUCTIONS DU
VIDE-POUSSIÈRE

1. Appuyer sur

le bouton de
dégagement
situé sur le
côté du vide­poussière.

2. Tout en
maintenant le
bouton de dégagement enfoncé, faire piv­oter le haut du vide-poussière dans le sens
anti-horaire.

3. Soulever le couver­cle du vide-poussière.

4. Retirer toute
obstruction ou débris
se trouvant en­dessous.

Bouton de
dégagement

Couvercle de
vide-poussière

Couvercle de
vide-poussière

AVERTISSEMENT

Risque de chocs électriques ou de
blessures corporelles

Débrancher l'alimentation électrique
avant de procéder à l'entretien de
l'aspirateur. L'omission de débrancher
pourrait provoquer des chocs élec­triques ou des lésions corporelles du fait
que l'aspirateur se mettrait soudaine­ment en marche.

3

24

KENMORE VACUUM CLEANER WARRANTY (cont.)

IN NO EVENT SHALL SEARS BE LIABLE FOR ANY INCIDENTAL, SPECIAL, INDIRECT OR
CONSEQUENTIAL DAMAGES, WHETHER RESULTING FROM THE USE, MISUSE OR
INABILITY TO USE THE PRODUCT OR FROM DEFECTS IN THE PRODUCT. THE
EXCLUSIONS IN THIS PARAGRAPH SHALL NOT APPLY IN JURISDICATIONS WHERE
APPLICABLE LAW DOES NOT ALLOW FOR THE EXCLUSION OF INCIDENTAL OR
CONSEQUENTIAL DAMAGES. IN SUCH JURISDICTIONS, THIS PARAGRAPH SHALL
NOT APPLY, BUT THE REMAINING PROVISIONS OF THIS DOCUMENT SHALL REMAIN
VALID.

Sears retains the exclusive right to repair or replace the product or offer a full refund of
the purchase price at its sole discretion. SUCH REMEDY SHALL BE YOUR SOLE AND
EXCLUSIVE REMEDY FOR ANY BREACH OF WARRANTY.

Customer Responsibilities: In additional to complying with all suggested maintenance
guidelines and instructions, customers' obligations shall include but shall not be limited
to: operating the product in accordance with the owner's manual or any additional
instructions or information provided at the time of purchase or in subsequent
communications to the purchaser from time to time, exhibit reasonable care in the use,
operation, maintenance, general upkeep and storage of the product. Failure to comply
with these requirements will void any applicable warranty.

Procedures: Warranty service is available by calling 1-800-469-4663.

List of Applicable Warranty Periods: The following list contains the applicable
Warranty Period for your Kenmore Vacuum Cleaner:

1. For one year from date of purchase, the cost of parts and labour for this product
will be covered, free of charge if defective in material or workmanship.

2. If this appliance is ever used for other than private family/residential purposes, this
warranty only applies for 30 days from the date of purchase.

Ser

vice Type: Kenmore Vacuum Cleaners are serviced on a "carry-in" basis, whereby

customer brings the unit to a Sears Retail or Product Repair Centre location. These
include: Kenmore canister, upright, and shampooer vacuums.

Proof of Purchase/Documentation: Warranty coverage is conditioned upon the original
purchaser furnishing Sears Canada or its authorized third party service provider if
applicable, with the original sales receipt or other adequate written proof of the
original purchase date and identification of the product. In the event that the original
purchaser is unable to provide a copy of the original sales receipt, Sears Canada Inc.
reserves the right to determine in its sole discretion what other written proof of the
original purchase date and identification of the product is acceptable.

DÉGAGEMENT DES OBSTRUCTIONS

TUYAU

Toujours respecter les mesures de sécurité
lors de l'entretien de l'aspirateur

Lorsque la puissance d'aspiration ne sem­ble pas adéquate, vérifier d'abord si le
sac à poussière est plein ou si un filtre est
encrassé. Voir la section REMPLACEMENT
DU GODET À POUSSIÈRE.
Si le sac à poussière et les filtres sont en
bon état, vérifier le tuyau télescopique.

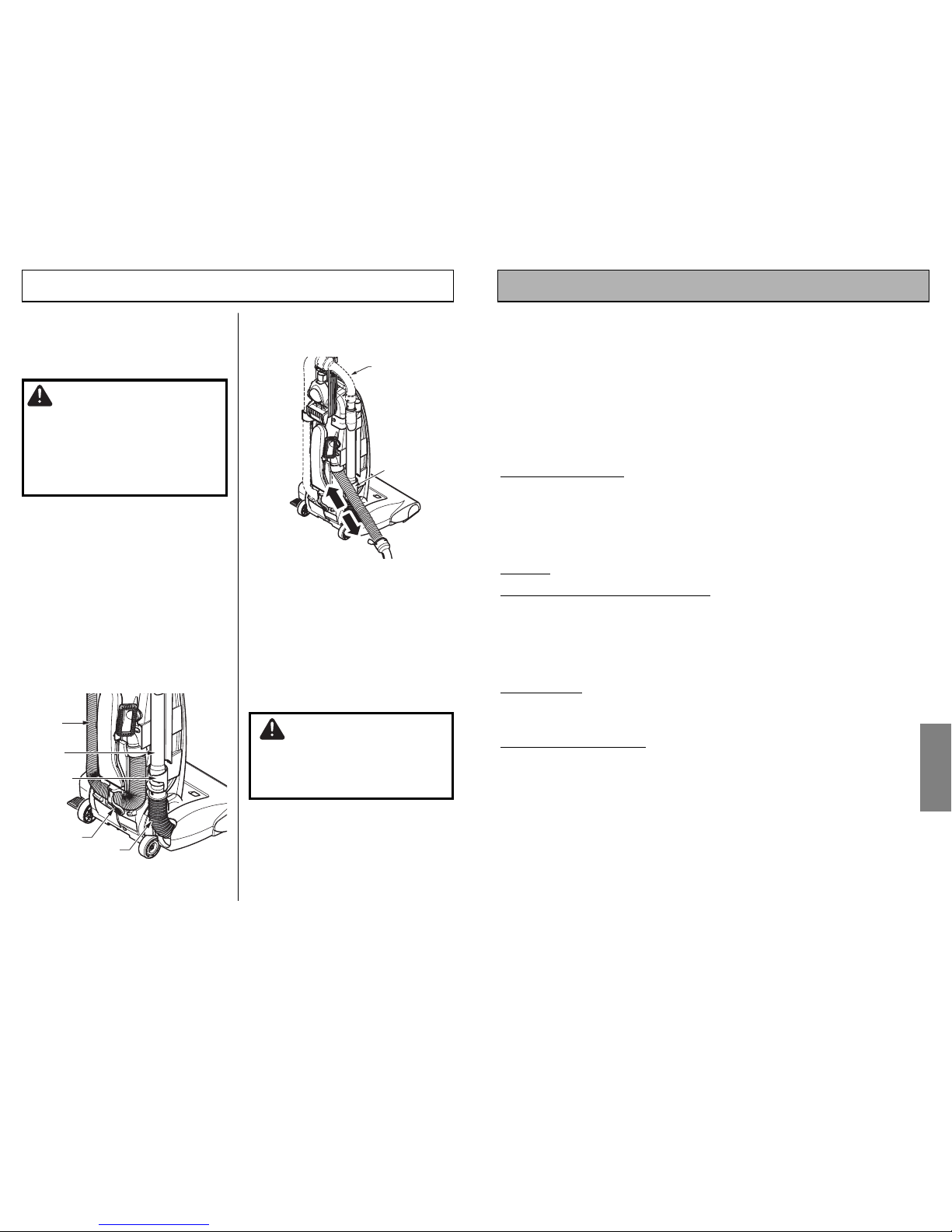

DÉGAGEMENT DES OBSTRUCTIONS
DANS LE TUYAU

1. Tourner en sens antihoraire le levier de

dégagement de tuyau de rallonge pour
dégager le tuyau.

2. Débrancher du support de tube l'ex­trémité inférieure du tuyau de rallonge en
saisissant le collet du tuyau, en le tour­nant et en le tirant vers le haut.

3. Brancher le cordon d'alimentation et
mettre l'aspirateur en marche.

4. Étirer à sa longueur maximale le tuyau
de rallonge et le laisser reprendre sa
longueur naturelle.

5. Remettre le tuyau en place dans la
position initiale d'où il a été retiré.
Appuyer fermement pour assurer la
connexion.

6. Tourner dans le sens horaire le levier
de dégagement de tuyau à sa position
verrouillée.

Si le godet à poussière, les filtres et le
tuyau sont libres de toute obstruction,
débrancher le tuyau de la tête
d'aspiration du support de tube et
vérifier la présence d'obstructions dans
la tête d'aspiration.

Nettoyer l'agitateur selon les indications
fournies à la section NETTOYAGE DE
L'AGITATEUR.

Remettre l'aspirateur à la position
redressée avant de rebrancher le cordon
dans la prise secteur.

AVERTISSEMENT

Risque de chocs électriques ou de blessures
corporelles

Débrancher l'alimentation électrique avant
de procéder à l'entretien de l'aspirateur.
L'omission de débrancher pourrait provoquer
des chocs électriques ou des lésions cor­porelles du fait que l'aspirateur se mettrait
soudainement en marche.

Supporte
accessoires

Tube
télescopique

Tuyau
extensible

Tuyau de tête
d’aspiration

Levier de
dégagement
de tuyau

Tuyau

Position de
Rangement

AVERTISSEMENT

Risque de blessures corporelles
Ne jamais mettre les mains ou les pieds
sous l'aspirateur.

23

4

FRANÇAIS

IMPORTANT SAFETY INSTRUCTIONS

Read all instructions in this guide before assembling or using your vacuum cleaner.

SAVE THESE INSTRUCTIONS

Proper assembly and safe use of your vacuum cleaner are your responsibilities. Your
vacuum cleaner is intended for Household use. Read this Use & Care Guide carefully for
important use and safety information. This guide contains safety statements under
warning and caution symbols.

Use your vacuum cleaner only as
described in this manual. Use only with
Sears recommended attachments.

Disconnect electrical supply before ser­vicing or cleaning out the brush area.
Failure to do so could result in the brush
unexpectedly starting, causing personal
injury from moving parts.

Do not leave vacuum cleaner when
plugged in. Unplug from outlet when
not in use and before performing main­tenance.

To reduce the risk of electrical shock ­Do not use outdoors or on wet surfaces.

Do not allow to be used as a toy. Close
attention is necessary when used by or
near children.

Do not use with a damaged cord or
plug. If vacuum cleaner is not working
as it should, has been dropped, dam­aged, left outdoors, or dropped in
water, return it to a Sears Service
Center for assessment before using
again.

Do not pull or carry by cord, use cord
as a handle, close a door on cord, or
pull cord around sharp edges or cor­ners. Do not run vacuum cleaner over
cord. Keep cord away from heated
surfaces.

Do not unplug by pulling on cord. To
unplug, grasp the plug, not the cord.

Do not handle plug or vacuum cleaner
with wet hands.

Do not put any objects into openings.
Do not use with any opening blocked;

keep free of dust, lint, hair, and any­thing that may reduce air flow.

Keep hair, loose clothing, fingers, and
all parts of body away from openings
and moving parts.

Turn off all controls before unplugging.

Use extra care when cleaning on

stairs.

Do not put on chairs, tables, etc.
Keep on floor.

Do not use vacuum cleaner to pick up
flammable or combustible liquids (gaso­line, cleaning fluid, perfumes, etc.), or
use in areas where they may be pre­sent. The fumes from these substances
can create a fire hazard or explosion.

Do not pick up anything that is burning
or smoking, such as cigarettes, matches,
or hot ashes.

Do not use vacuum cleaner without dust
cup and/or filters in place.

Always clean the dust cup after vacu­uming carpet cleaners or freshener,
powders, and fine dust. These products
clog the filters, reduce airflow and can
cause damage to the vacuum cleaner.
Failure to clean the dust cup could
cause permanent damage to the vacu­um cleaner.

Do not use the vacuum cleaner to pick
up sharp hard objects, small toys, pins,
paper clips, etc. They may damage the
vacuum cleaner or dust cup.

Unplug before connecting Pet Handi
Mate

TM

Yo u are responsible for making sure
that your vacuum cleaner is not used by
anyone unable to operate it properly.

ENGLISH

REPLACEMENT DE LA COURROIE

1. Remplacer la courroie dès qu'une

odeur de caoutchouc brûlé se dégage,
odeur causée par le glissem ent
excessif de la courroie.

2. Retirer la plaque inférieure. Voir
«Enlèvement et installation de la
plaque inférieure».

3. Retirer l’agitateur en le soulevant avec
précaution.

Agitateur

Courroie

Arbre du moteur

Bouchon

Fente

Tête d'aspiration

Agitateur

4. Retirer la courroie brisée ou usée.

5. Nettoyer l'agitateur et les bouchons.

6. Enrouler la nouvelle courroie autour de

l'arbre du moteur dans la rainure de la
courroie, comme le montre
l'illustration.

7. Remettre l'agitateur en place dans les
ouvertures de la tête d'aspiration.

8. Une fois l’agitateur en place, le faire
tourner avec la main pour s’assurer
que la courroie n’est pas tordue et que
toutes les pièces mobiles tournent
librement.

9. Remettre la plaque inférieure en place.
S'assurer que les loquets sont bien
insérés dans les fentes.

Arbre
du moteur

Rainure de la courroie

22 5

WARNING:

Your safety is important to us. To reduce the risk of fire, electrical shock, injury to
persons or damage when using your vacuum cleaner, follow basic safety precau­tions including the following:

PARTS AND FEATURES

It is important to know your vacuum cleaner’s parts and features to assure its proper and
safe use. Review these before using your vacuum cleaner.

Object Style No. Part No. Part No.

in USA in Canada

Exhaust Filter EF-1

20-86889 20-40324

Headlight

OFF/FLOOR/CARPET
Switch

Furniture
Guard

Handle

Quick Release
Cord Hook

Hose
Handle

Combination
Brush

Telescopic
Wand

Hose

Handle
Release
Pedal

Nozzle

Exhaust
Filter Cover
(Filter Inside)

Agitator
Reset
Button

Dust Cup
Release
Handle

Power
Cord

Model/Serial
Numbers

Carry
Handle

Hose
Release
Lever

Crevice
Tool

Wand
Holder

Pet
Handi Mate

TM

Nozzle
Hose

Primary
Filter Cover
(Filter Inside)

Dust Cup

FRANÇAIS

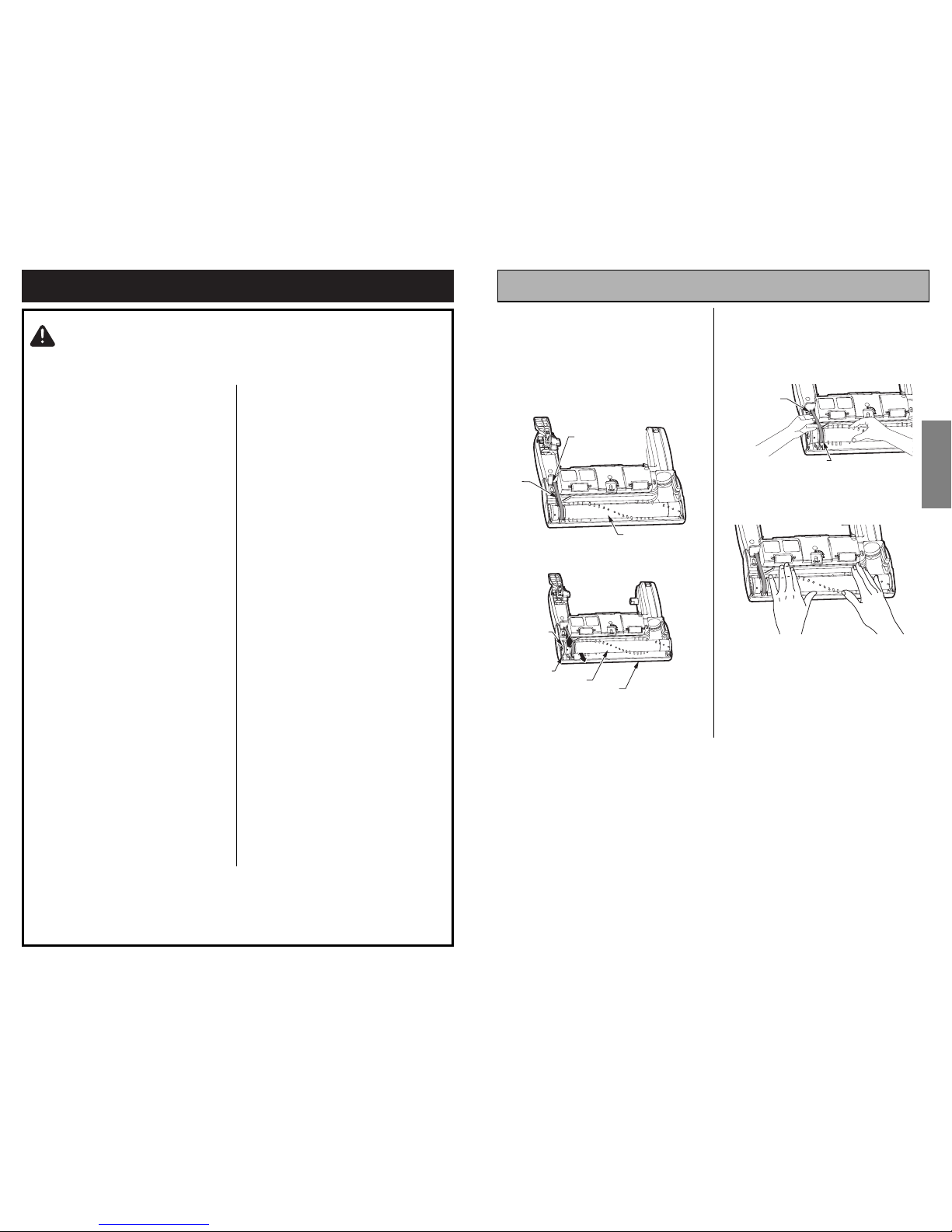

ENLÉVEMENT ET INSTALLATION DE LA PLAQUE INFÉRIEURE

1. Lors de l’enlèvement de la plaque,

protéger le plancher en plaçant du
papier sous la tête d’aspiration.

2. Mettre le boîtier à sa position verticale
et retourner l’aspirateur afin d’exposer
son dessous.

3. Libérer la plaque inférieure en alignant

les taquets à la position «UNLOCK».

4. Retirer la plaque inférieure et tout
résidu se trouvant autour de la
courroie.

5. Remettre la plaque inférieure en

accrochant son devant dans les fentes
avant de la tête d’aspiration.

6. Appuyer sur la plaque inférieure et

l'enclencher en pivotant les taquets de
la plaque inférieure dans la position
«LOCK».

Plaque
inférieure

Taquets

AVERTISSEMENT

Risque de chocs électriques ou de lésions
corporelles.

Débrancher avant d’entretenir ou de nettoyer
l’appareil. L’omission de débrancher l'aspira­teur pourrait provoquer des chocs électriques
ou des lésions corporelles du fait que l’aspira­teur se mettrait soudainement en marche.

6

21

ASSEMBLY INSTRUCTIONS

1. Remove the handle screw from the

body of the vacuum cleaner.

2. Position the handle assembly as shown
in the illustration.

3. Using a screwdriver, tighten handle
screw.

NOTE: It may be necessary to adjust the
handle slightly.

Handle

Screw
Hole

Handle
Screw

Please pay special attention to these hazard alert boxes, and follow any
instructions given. WARNING statements alert you to such hazards as fire,
electric shock, burns and personal injury. CAUTION statements alert you to

such hazards as personal injury and/or property damage.

WARNING

Electrical Shock Hazard

Do not plug vacuum cleaner into the
electrical supply until the assembly is
complete. Failure to do so could result in
eletrical shock or injury.

CAUTION

Do not overtighten handle screw.
Overtightening could strip the screw
holes.

Do not operate the vacuum cleaner
without the screw in place.

ENGLISH

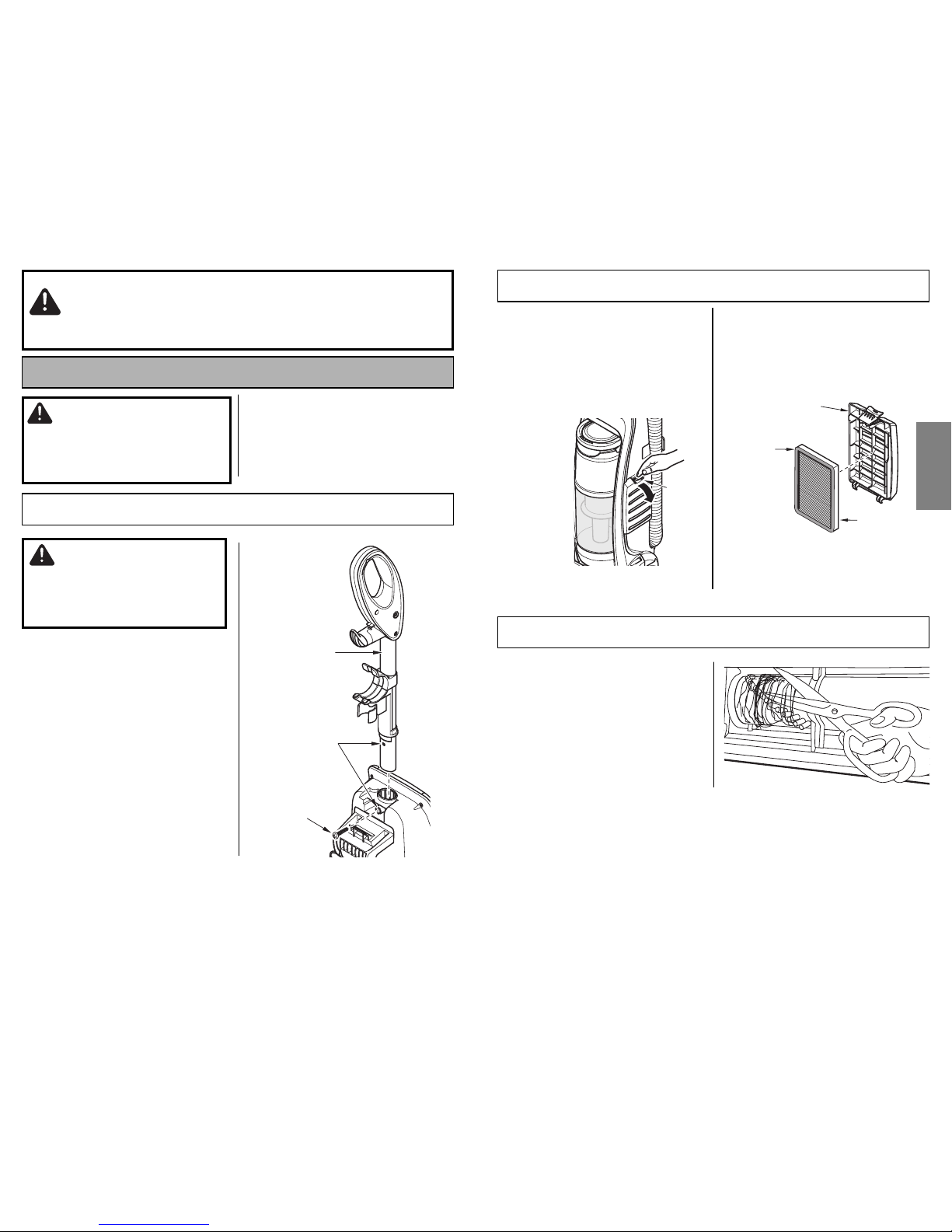

REMPLACEMENT DU FILTRE D'ÉCHAPPEMENT

3. Déposer le nouveau filtre

d'échappement dans le couvercle en
s'assurant que la flèche indiquant la
direction du débit d'air sur le côté du
filtre pointe vers le couvercle.

Placer le sceau en mousse du filtre contre
le boîtier de l'aspirateur.

4. Remettre en place le couvercle du filtre
d'expulsion avec les languettes du bas
dans les rainures et en soulevant le
couvercle jusqu'à ce qu'il s'enclenche.

Filtre

Couvercle
du filtre
d’échappement

Sceller contre
le boîtpier
de l’asirayeur

NETTOYAGE DE L'AGITATEUR

Afin de maintenir l'efficacité du
nettoyage, l'agitateur ne doit pas être
encrassé par l'accumulation de fibres de
moquette, de cordes ou de cheveux.
Après 7 à 10 usages, débrancher et
retourner l'aspirateur et vérifier la
présence d'accumulation de fibres ou de
cheveux.

Utiliser une paire de ciseaux pour retirer
toute accumulation autour de l'agitateur.

Le filtre d'échappement HEPA doit être
remplacé lorsqu'il est sale. Il doit être
régulièrement remplacé selon les
conditions d'utilisation.

Ce filtre NE DOIT PAS être lavé parce qu'il
perdrait sa capacité à capter les poussières.

Nota : Le numéro du filtre

d'échappement

se trouve à la section NOMENCLATURE.

1. Retirer le couvercle du filtre
d'échappement

en appuyant sur la languette
de dégagement sur le couvercle et en
l'inclinant hors de l'aspirateur.

2. Retirer le filtre hors du couvercle.

Appuyer sur les
languettes de
relâchement du
couvercle du filtre

20

7

HANDLE

Before assembling the vacuum
cleaner, check the PACKING LIST. Use
this list to verify that you have
received all the components of your
new Kenmore vacuum cleaner.

FRANÇAIS

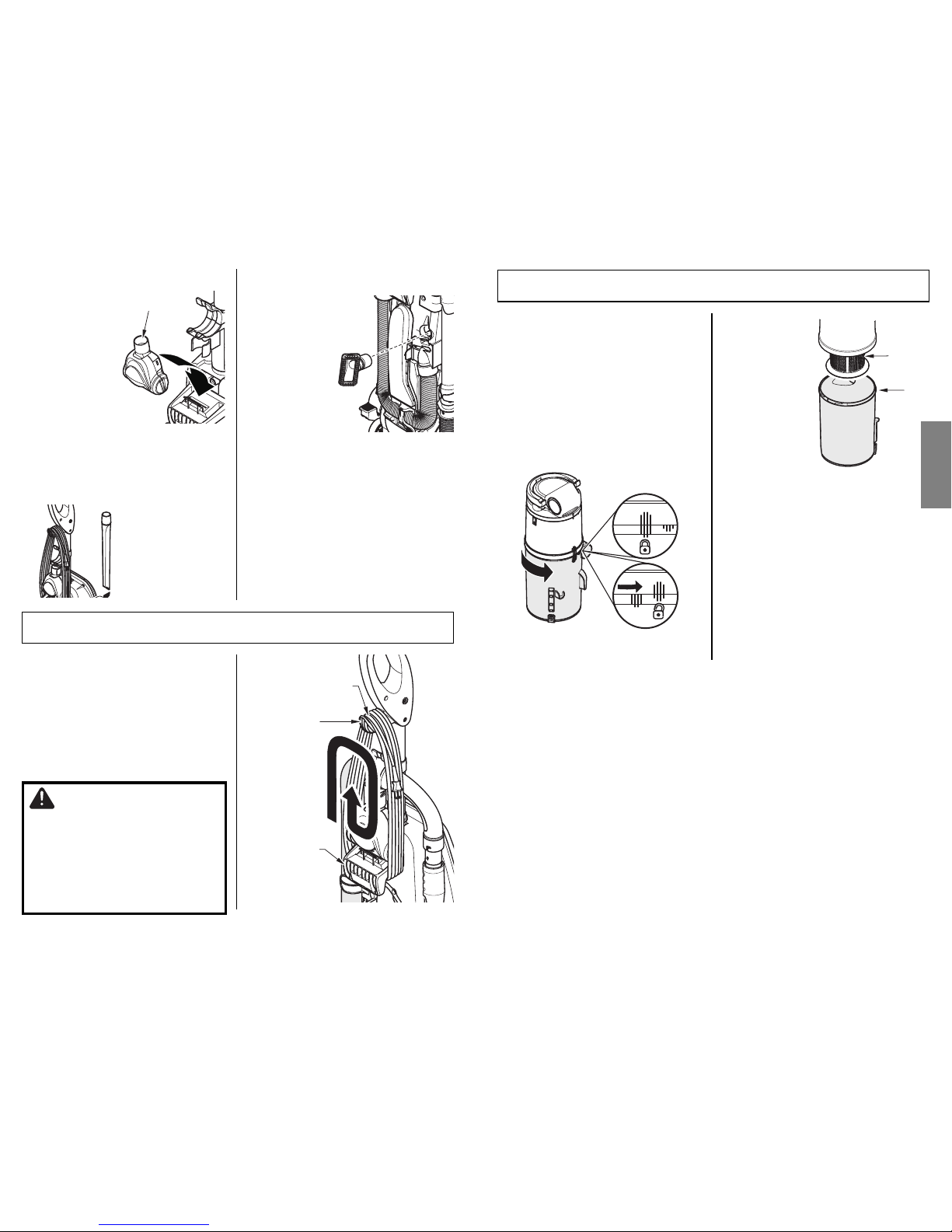

HOSE AND WAND

1. Insert the tab on

the telescopic wand
into the “J” slot on the
hose handle. Twist
the telescopic wand
to lock in place.

2. Place the
telescopic wand in
the wand holder and
route the hose as
shown.

3. Snap the
hose handle
into the hose
holder located
on the handle
of the vacuum
cleaner.

NOTE: Be sure
the raised edge
of the hose
handle rests
against edge of
the hose holder.

ATTACHMENT ASSEMBLY

“J” Slot

Hose
Handle

Telescopic
Wand

Hose
Holder

Raised
Edge

Hose
Handle

4. Rotate the
hose release
lever down
and route the
hose as
shown.

5. Snap the
hose into the
hose cuff on
the side of
the vacuum
cleaner

6. Rotate the hose
release lever
upwards to lock
the hose in place.

Hose
Cuff

Hose
Telescopic
Wand

Wand
Holder

Hose
Release
Lever

Hose
Release
Lever

CAUTION

Do not operate the agitator without the
wand properly inserted into the wand
holder and the hose handle properly
secured in the hose holder

NETTOYAGE DU FILTRE PRIMAIRE

Il est recommandé de nettoyer le filtre avec
l'eau froide au moins tous les trois mois.

Vérifier souvent le filtre primaire et le
nettoyer lorsqu'il est sale.

1.

Retirer l'arrière du
couvercle en
appuyant sur les
languettes situées de
chaque côté.

2. Soulever le
couvercle de
l'aspirateur.

3. Retirer le filtre primaire du couvercle
arrière.

4.

Laver d'eau
froide seulement,
NE PAS utiliser
de savon ou de
détergent.

5. Lorsque le filtre
est lavé, essorer à
la main et
permettre de
sêcher à la main.

6. Permettre au filtre de sêcher avant de
le remettre dans l'aspirateur.

REMARQUE : Lorsque le nettoyage du filtre
n'a plus d'effet sur l'aspiration, remplacer le
filtre.

NE PAS utiliser sans avoir installé le filtre
primaire.

NE PAS laver dans une machine à laver la
vaisselle.

NE PAS installer lorsque toujours mouillé.

1. Reinstaller le filtre de mousse dans le
couvercle arrière.

2. Reinstaller le couvercle arrière en
l'enclenchant en place à l'arrière de
l'aspirateur. Un déclic audible indique
l'installation correcte du couvercle.

Couvercle
arrière

Couvercle
arrière

Filtre
primaire

8

19

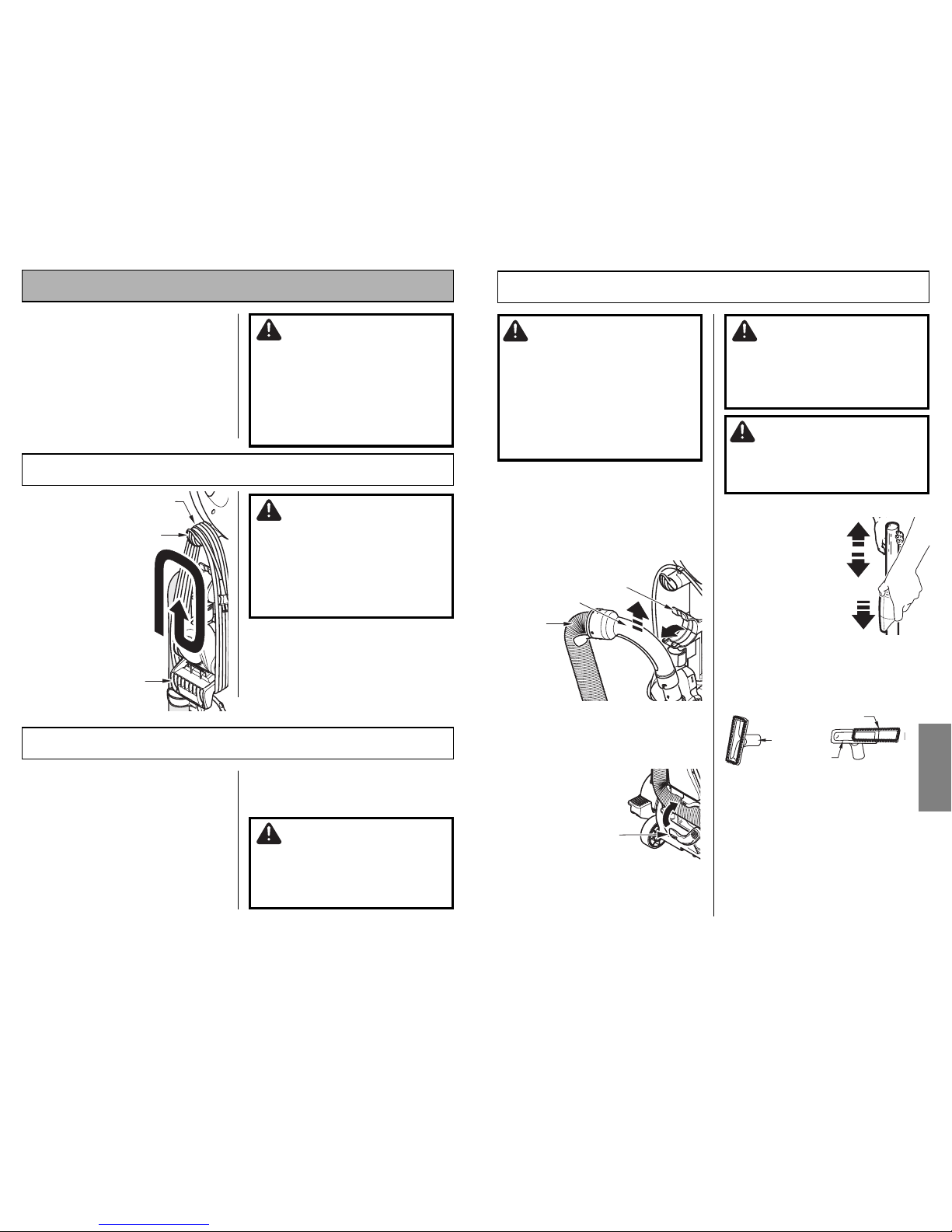

Cord Hook

Power Cord

Carry
Handle

POWER CORD

1. Make sure that cord hook is in upright

position as shown.

2. Wrap power cord loosely around cord
hook and carry handle.

3. Lock power cord plug onto the power
cord.

WARNING

Electrical Shock and Personal Injury
Hazard

Wrapping the cord too tightly puts stress
on the cord and can cause cord damage.
A damaged cord is an electrical shock
hazard and could cause personal injury
or damage.

COMBINATION BRUSH

Insert the
combination
brush into the
holder on the
back of the
vacuum cleaner
as shown.

PET HANDI MATE

TM

For operation of Pet Handi MateTMsee
separate Use & Care Guide.

1. Place Pet
Handi Mate

TM

into the storage
area.

2. Rotate the Pet
Handi Mate

TM

back until it
snaps into place.

Pet
Handi Mate

TM

CREVICE TOOL

Insert the crevice
tool into the holder
on the side of the
vacuum cleaner as
shown.

ENGLISH

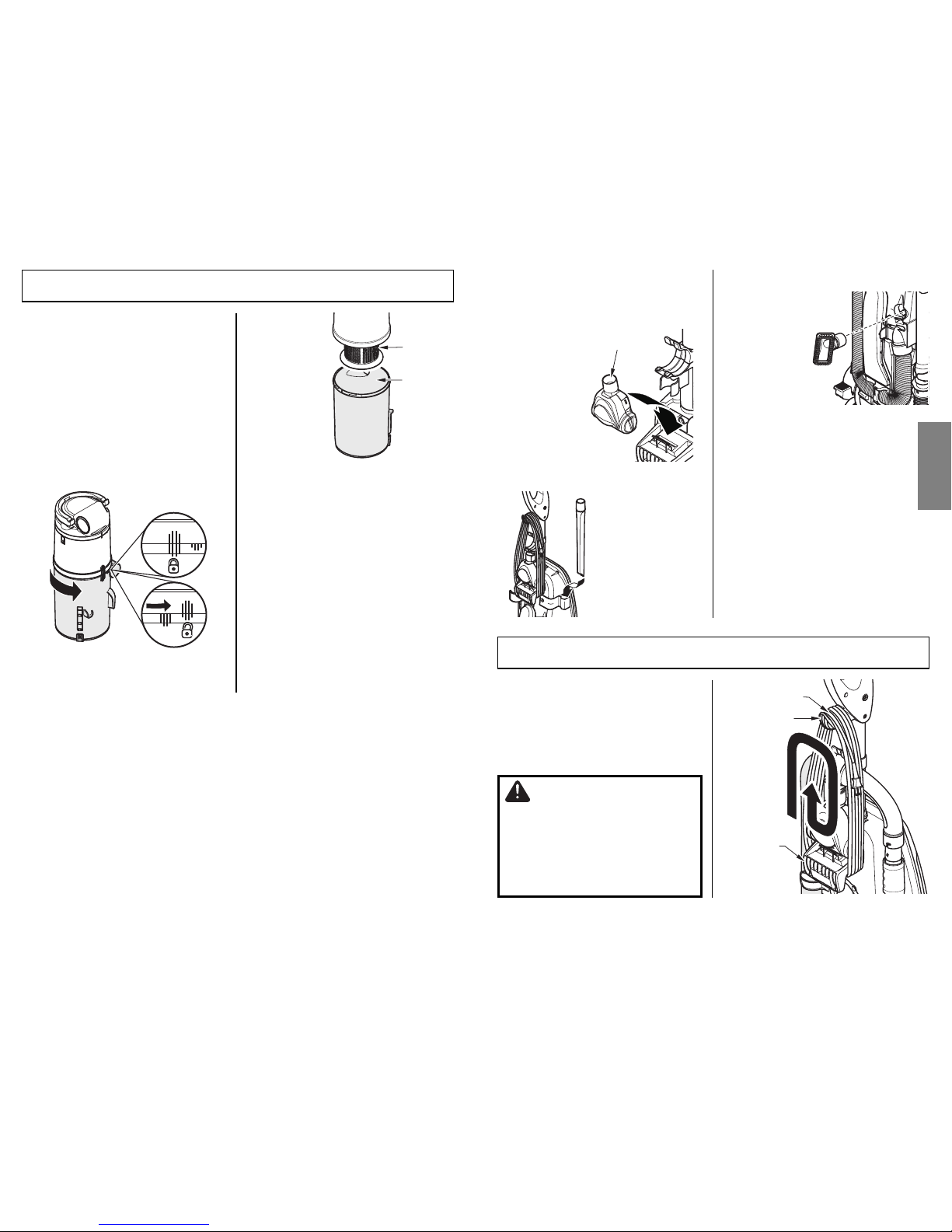

NETTOYAGE DU PRÉ-FILTRE

3. Nettoyer le

pré-filtre en le
tappant
légèrement au
dessus d'une
poubelle. Taper
sur plusieurs
côtés afin
d'assurer une
plus grande
propreté.

En cas de nécessité, rincer avec l'eau froide
seulement. NE PAS utiliser de savon ou de
détergent. Permettre au pièces de sêcher
pendant 24 heures avant de remonter dans
l'aspirateur.

NE PAS laver dans une machine à laver la
vaiselle.
NE PAS remonter lorsqu'encore humide.

4. Remettre la partie inférieure du godet à

poussières en alignant les marques tel que
démontré sur UNLOCK (DÉVEROUILLÉ)
(pour le nettoyage).

5. Tourner en appuyant jusqu'à ce que les
marques s'alignent tel que démontré ; LOCK
(VEROUILLÉ) (pour l'utilisation)

6. Remettre le godet.

Le pré-filtre est situé à l'intérieur du godet
à poussières. Vérifier fréquement le
préfiltre et le nettoyer lorsqu'il est sale.

1.

Retirer le godet tel qu'indiqué dans la
section NETTOYAGE DU GODET À
POUSSIÈRES

REMARQUE : Assurer que le godet est libre
de débris avant d'ouvrir.

2. Tourner le couvercle du godet à pous­sières vers la gauche tel qu'indiqué sur le
couvercle et retirer.

his
on

n
aning

Ouvert

(pour vider)

Fermé

(Pour utiliser)

Pre-Filtre

Récipient
de
poussière

18

9

CAUTION

Moving parts! To reduce the risk of personal injury, DO
NOT touch the agitator when vacuum cleaner is on.
Contacting the agitator while it is rotating can cut,
bruise or cause other injuries. Always turn off and
unplug from electrical outlet before servicing.

Use caution when operating near children.

OPERATING INSTRUCTIONS

1. Turn the quick

release cord
hook to either
side and down to
release the
power cord.

2. Detach the power cord plug from the
power cord and pull the cord off the
quick release cord hook.

3. Be sure the
power cord is
locked into the
locking notch of
the quick release
cord hook.

4. Plug the polarized power cord into a
120 volt outlet located near the floor.

5. To store cord, turn the quick release
cord hook to the up position, then wrap
cord loosely around quick release cord
hook and carry handle.

Power
Cord

Locking
Notch

POWER CORD

WARNING

• To reduce the risk of electric shock,
this vacuum cleaner has a polarized
plug (one blade is wider than the
other).

• The plug will fit in a polarized outlet
only one way. If the plug does not fit
fully in the outlet, reverse the plug. If
it still does not fit, contact a qualified
electrician to install the proper outlet.
Do not change the plug in any way.

WARNING

Personal Injury and Product Damage
Hazard

DO NOT use outlets above counters.
Damage from cord to items in
surrounding area could occur.

WARNING

Electrical Shock And Personal Injury
Hazard

Wrapping the cord too tightly puts stress
on the cord and can cause cord damage.
A damaged cord is an electrical shock
hazard and could cause personal injury
or damage.

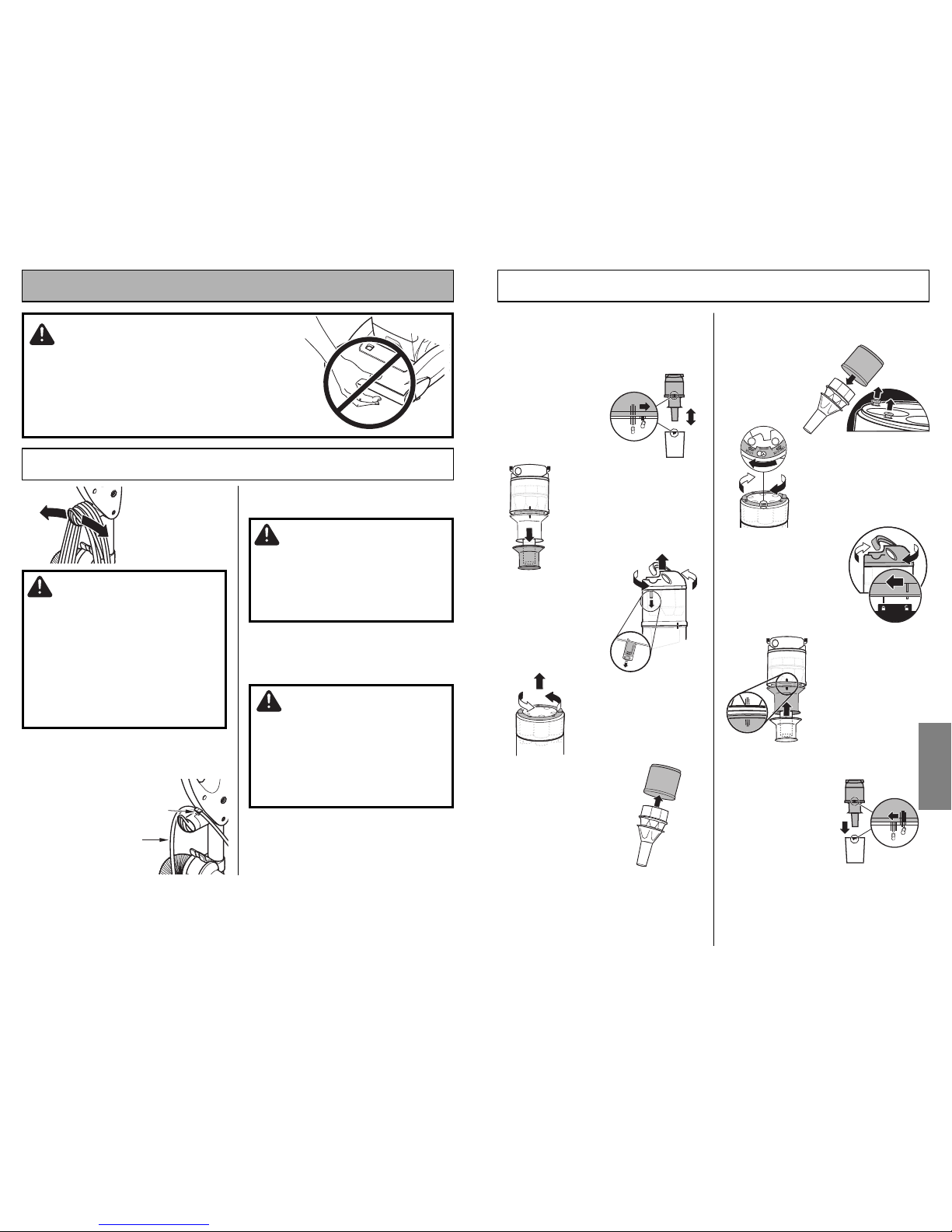

DEMONTER LE GODET À POUSSIÈRES

Retirer le godet à poussières de
l'aspirateur (consulter la section VIDER LE
GODET À POUSSIÈRES) et vider le
contenu.

1. Tourner le godet
supérieur pour
déverrouiller et
soulever.

2. Retirer le pré-filtre en
tirant vers le bas tel que
démontré.
Consulter NETTOYER LE
PRÉ-FILTRE

3. Appuyer le
bouton de
dégagement du
couvercle et
tourner pour
libérer le godet à
poussières.

4. Tourner la bague de
verrouillage et retirer.

5. Retirer la partie
supérieure du godet
du guidage d'air.

6.

Rincer d'eau froide
seulement. NE JAMAIS
utiliser de détergent ou
de savon. Laisser les
pièces sêcher pendant
24 heures avant de
remonter dans l'aspirateur.

NE PAS laver dans une machine à laver la
vaiselle.
NE PAS installer les pièces humides.

MONTER LE GODET DE POUSSIÈRE

1. Réinstaller la partie

supérieure du godet à
poussières sur le
guidage d'air afin
que les vis passent
par les trous de
la partie
supérieure.

2. À l'aide des marques de
la bague de verrouillage et
du godet, placer la bague
sur le le godet et tourner à
sa place.

3. Placer le couvercle
du godet à poussières
sur la partie supérieure
du godet à l'aide des
fentes d'alignement, et
tourner jusqu'à ce que
le couvercle se mette
en place.

4. Placer le pré-filtre
à l'aide des armatures
d'alignement du pré­filtre afin de l'aligner
avec l'armature à la
partie supérieure du
godet.

5. Appuyer jusqu'au
déclic audible
indiquant qu'il est à
sa place.

6. Réinstaller la
partie inférieure du
godet à poussières
en alignant
l'armature de la
partie supérieur à
l'armature UNLOCK
(déverrouillé) de la
partie inférieure.

7. Tourner jusqu'à ce
que l'armature de la
partie supérieure du godet à poussières
s'aligne à l'armature LOCK (verouillé).

REMARQUE : Si la partie inférieure du
godet à poussières ne se met pas
correctement, consulter l'installation du
pré-filtre à l'étape no 4.

NETTOYAGE DU GODET À POUSSIÈRES

10 17

FRANÇAIS

Release the handle by pressing down on
the handle release pedal with your foot
and pulling back and down on the han­dle with your hand.

Note: The agitator does not rotate when
the vacuum cleaner is in the upright posi­tion.

RELEASING THE HANDLE

OFF/FLOOR/CARPET SWITCH

To start the vacuum cleaner, slide the
OFF/FLOOR/CARPET switch from the OFF
position to the FLOOR or CARPET
position.

To stop the vacuum cleaner, slide the
ON/FLOOR/CARPET switch to the OFF
position.

OFF - turns both
suction and brush
motors off.

FLOOR - turns on
the suction motor
only. In this position
the agitator does
not revolve. Use this
setting for cleaning
hardwood and tile floors and when any

attachments (tools) are used.

CARPET - turns on both the suction and

the brush motors.

Note: The agitator does not rotate when
the vacuum cleaner is in the upright
position.

CAUTION

Refer to your carpet manufacturers
cleaning recommendations. Some more
delicate carpets may require that they
be vacuumed with the agitator turned
off, to prevent carpet damage.

CAUTION

Do not allow vacuum cleaner to remain
in one spot for any length of time when
the agitator is turning. Damage to car­pet may occur.

OFF/FLOOR/
CARPET
Switch

Selector
Window

ENGLISH

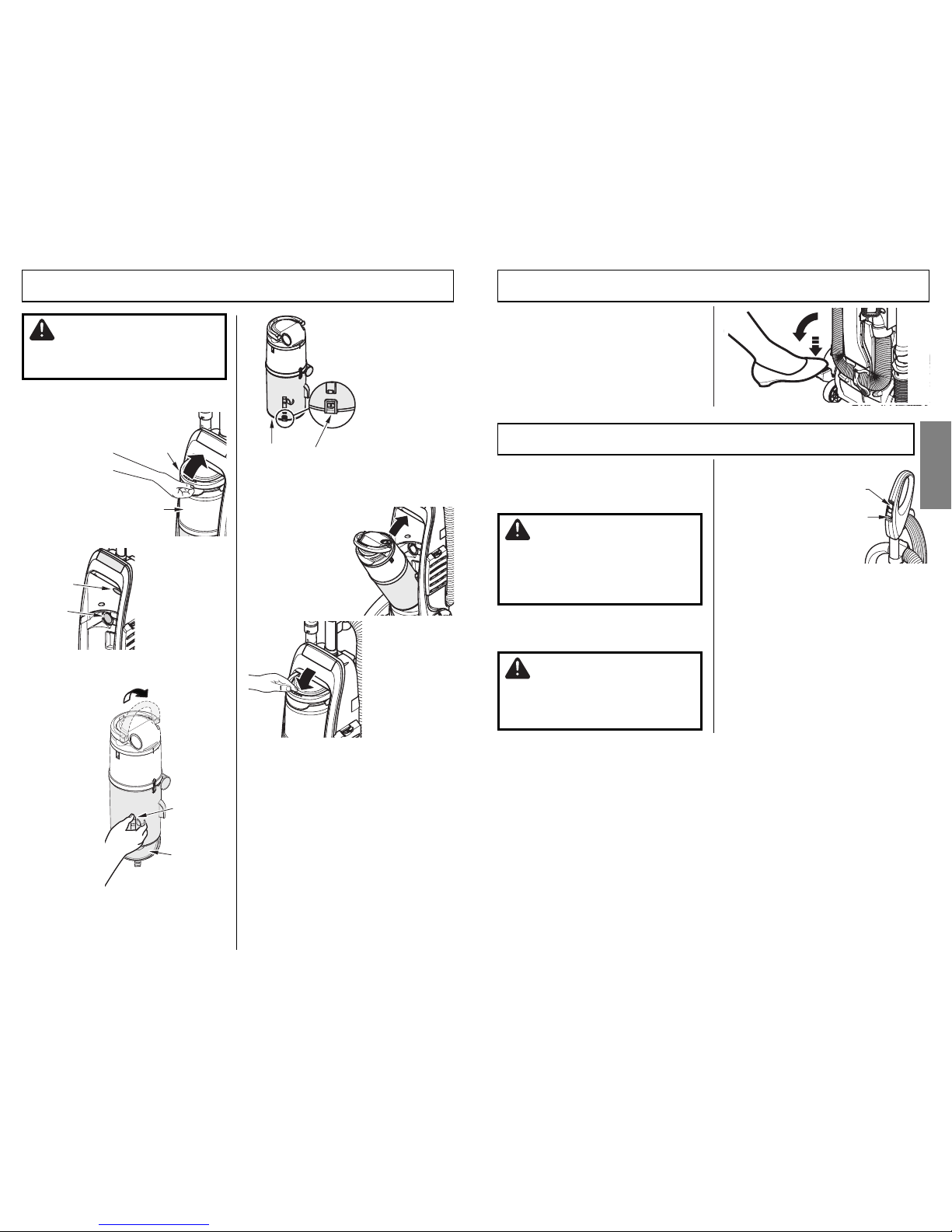

VIDER LE GODET À POUSSIÈRE

5. Une fois vidé

fermer la porte
du godet
jusqu'au déclic
qui assure la
bonne fermeture.

REMETTRE LE GODET À POUSSIÈRES

1. Placer de nouveau

le godet dans
l'aspirateur en
l'insérant d'abord par
la bas et le penchant
vers l'arrière avec la
poignée du godet
élevée.

2. Abaisser la
poignée du godet
pour verrouiller le
goder à sa place.

Un déclic audible
indique
l'installation
correcte.

RETIRER LE GODET À POUSSIÈRES

1.

Soulever la
poignée du godet
à poussières située
au dessus du
godet.

2. Tirer la
poignée vers le
haut et lever le
godet à
poussières hors
de l'aspirateur.

3. Retirer toute
obstruction située
autour du port
d'aspiration ou
du filtre du port
d'aspiration.

VIDER LE GODET À POUSSIÈRES

1. Tourner la

poignée du
godet à
poussières en
position
verticale.

2. Mettre le
godet au
dessus d'une
poubelle.

3.Appuyer sur
le bouton pour
ouvrir le godet.

La porte s'ouvre
et la poussière
tombe dans la
poubelle.

4. Secouer le godet à poussières pour
vider tout débris accroché dans le pré
filtre.

Godet à
poussière

Levier de
dégagement
du godet à
poussière

Port

Filtre
Port
godet de
poussière

Porte

Loquet
de porte

Couvercle
du godet à
poussière

Levier de
dégagement
de godet à
poussière

AVERTISSEMENT

Toujours débrancher le cordon d'alimenta­tion de la prise pour effectuer la mainte­nance l'aspirateur.

16

11

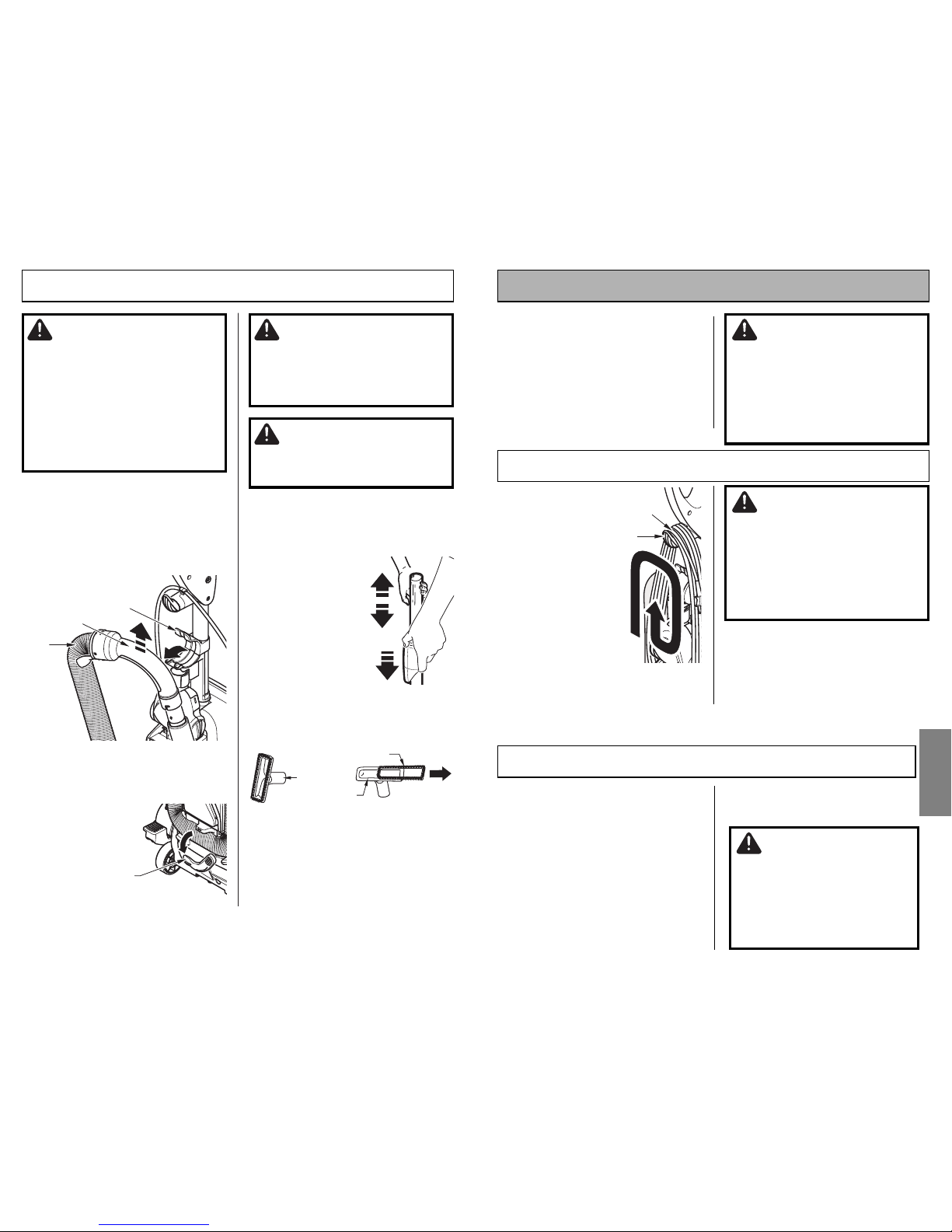

CAUTION

When using attachments, be careful not
to overextend the stretch hose when
reaching. Trying to reach beyond the
hose stretch capability could cause the
vacuum cleaner to tip over.

TO USE ATTACHMENTS

1. Place the vacuum cleaner in the

upright position.

2. Remove the hose handle and wand by
removing hose handle from hose holder
and lifting up.

3. Use attachments as needed. See
ATTACHMENT USE TABLE.

FOR ADDITIONAL REACH

Rotate hose
release lever
down to release
hose for
maximum hose
reach.

ATTACHMENTS

Hose
Handle

Hose
Holder

Hose

TELESCOPING WAND

1. The wand length is adjustable and

requires no assembly. To adjust, simply
push down on the
wand handle and
slide the upper
wand to the desired
height.

2. Extend wand to
desired length.

COMBINATION BRUSH

The combination brush can be attached
directly to the wand.

Use the brush holder without the brush for
greater suction on furniture cushions or
stairs.

Use brush holder with brush for cleaning
loose surfaces such as drapes.

Combination

Brush

Brush
Holder

Brush

CAUTION

DO NOT pull the vacuum cleaner
around the room by the hose. Property
damage or personal injury could result.

Hose
Release
Lever

CAUTION

DO NOT use the hose when vacuum
cleaner handle is tilted back into the
floor cleaning position.

Always return the vaccum cleaner to the
upright position before using the hose
and attachments.

Failure to do so may result in
overheating of the agitator motor and
can cause the thermal protector to trip

FRANÇAIS

Toujours respecter les mesures de sécurité
lors de l'entretien de l'aspirateur

Ramasser le
cordon et
l'enrouler sans
serrer autour
des crochets
supérieur et
inférieur de
cordon.
Bloquer la
fiche du
cordon
d'alimentation
sur le cordon
d'alimentation.

Ranger l'aspirateur à l'intérieur dans un
endroit sec, sur le plancher et avec la
poignée verrouillée à la position
redressée.

Débrancher le cordon d'alimentation de
la prise secteur.

Nettoyer le boîtier à l'aide d'un linge
propre et doux, humecté d'une solution
légèrement savonneuse. Ne pas renverser
de l'eau dans l'aspirateur. Assécher après
le nettoyage.

Pour réduire l'électricité statique et
l'accumulation de poussière, essuyer les
surfaces extérieures de l'aspirateur et des
accessoires.

Laver les accessoires avec de l'eau
savonneuse, rincer et sécher à l'air. Ne
pas mettre au lave-vaisselle.

ENTRETIEN DE L'ASPIRATEUR

RANGEMENT DE L'ASPIRATEUR

NETTOYAGE DU BOÎTIER ET DES ACCESSOIRES

ATTENTION

Ne pas utiliser des accessoires s'ils
sont mouillés. Les accessoires qui ont
servi à nettoyer des endroits sales,
comme sous les réfrigérateurs, ne
doivent pas être utilisés ailleurs sans
d'abord avoir été lavés. Ils
pourraient laisser des traces.

AVERTISSEMENT

Risque de chocs électriques ou de

blessures corporelles
Le fait d'enrouler le cordon trop serré le
soumet à des tensions qui pourraient
l'endommager. Un cordon endommagé
est source de chocs électriques et peut
causer des blessures corporelles ou des
dommages.

AVERTISSEMENT

Risque de chocs électriques ou de
blessures corporelles
Débrancher l'alimentation électrique
avant de procéder à l'entretien ou au
nettoyage de l'aspirateur. L'omission de
débrancher pourrait provoquer des chocs
électriques ou des lésions corporelles du
fait que l'aspirateur se mettrait
soudainement en marche.

Crochet
supérieur à
relâche rapide
du cordon

Cordon
d’ Alimentation

15

12

Carpet edges

Guide either side or the front of the
nozzle along the wall baseboard.

Stairs

Set handle in full upright position. The
agitator stops rotating automatically. Use
the crevice tool, combination brush or Pet
Handi MateTM.

Vacuum Cleaner Tipping

When using the attachments keep the
hose release lever in the locked position
when possible. This helps to keep the
vacuum cleaner from tipping over when
stretching the hose. If additional hose is
needed then unlock the hose release lever
and pull out additional hose. Use caution
not to tip over vacuum cleaner.

For best cleaning results, keep the airflow
passage clear. Unplug the vacuum
cleaner from the outlet before checking.

See CLOG REMOVAL section of this Use &
Care Guide.

VACUUMING TIPS

* Always clean attachments before using on fabrics and walls.

** Use the brush holder without the brush for greater suction on furniture cushions or stairs. Use

brush holder with brush for cleaning loose surfaces such as drapes.

✔✔

= Applicable

ATTACHMENT USE TABLE

WARNING

Personal Injury Hazard
Use care if vacuum cleaner is placed on
stairs. If it falls, personal injury or
property damage could result.

ATTACHMENT

CREVICE TOOL

COMBINATION BRUSH **

PET HANDI MATE

TM

Between

Furniture* Cushions* Drapes* Stairs Walls

✔✔ ✔✔ ✔✔

✔✔ ✔✔ ✔✔ ✔✔

✔✔ ✔✔

CLEANING AREA

ENGLISH

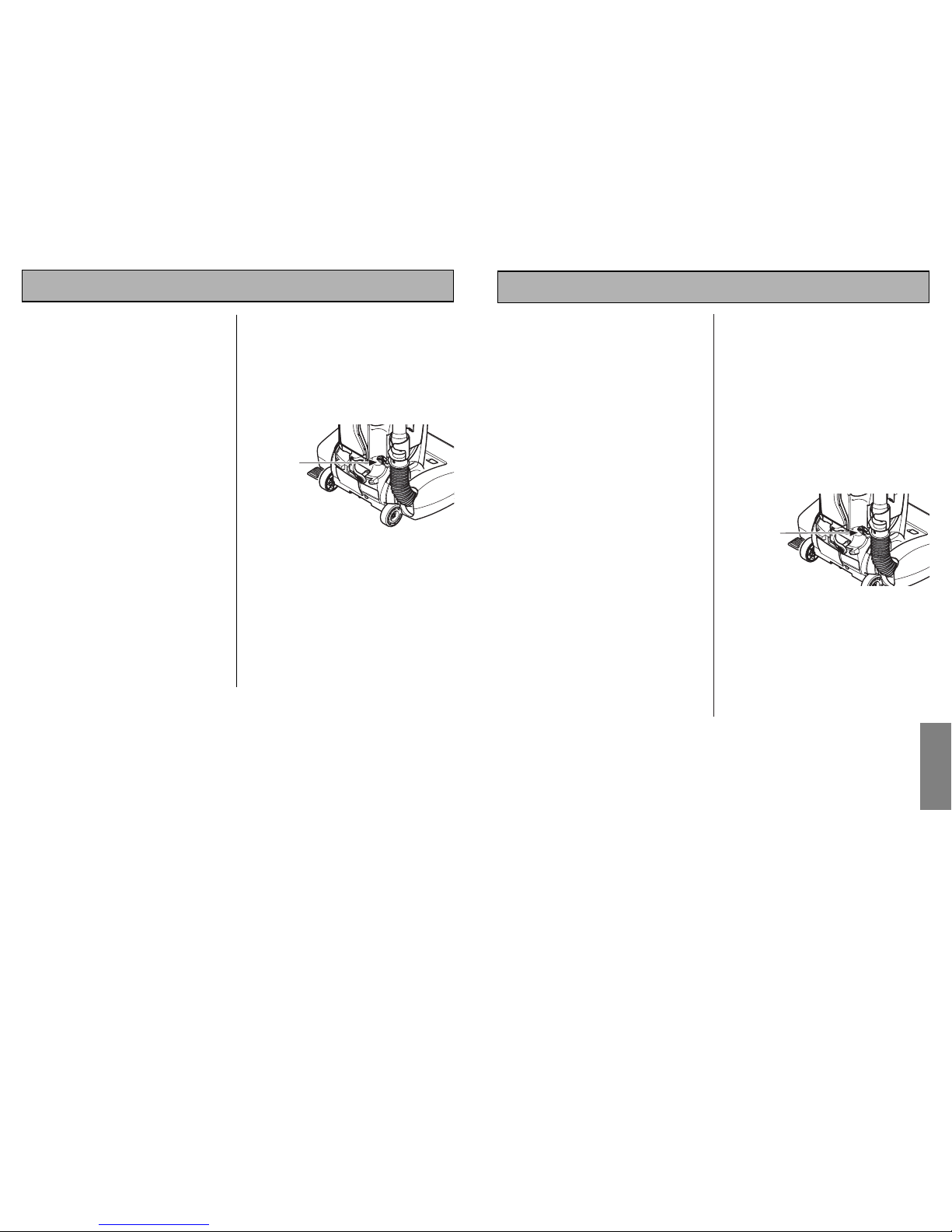

PROTECTEUR DE SURCHARGE DE
L'AGITATEUR

L'agitateur est muni d'un protecteur contre
les dommages au moteur en cas de
blocage. Si l'agitateur ralentit ou s'arrête,
le protecteur de surcharge de l'agitateur
arrête le moteur de l'agitateur. Le moteur
d'aspiration de l'aspirateur continue à
tourner.

Pour corriger ce problème : Arrêter et
débrancher l'aspirateur, retirer toute
obstruction, puis appuyer sur le Bouton de
remise en marche de l'agitateur.
Si le problème persiste, confier l'entretien
de l'aspirateur au Centre de service Sears
ou à un technicien qualifié.

Bouton de
remise de
la agitateur

AVERTISSEMENT

Risque de chocs électriques ou de
blessures corporelles
Débrancher l'alimentation électrique
avant de procéder à l'entretien de
l'aspirateur. L'omission de débrancher
pourrait provoquer des chocs
électriques ou des lésions corporelles
du fait que l'aspirateur se mettrait
soudainement en marche.

14

13

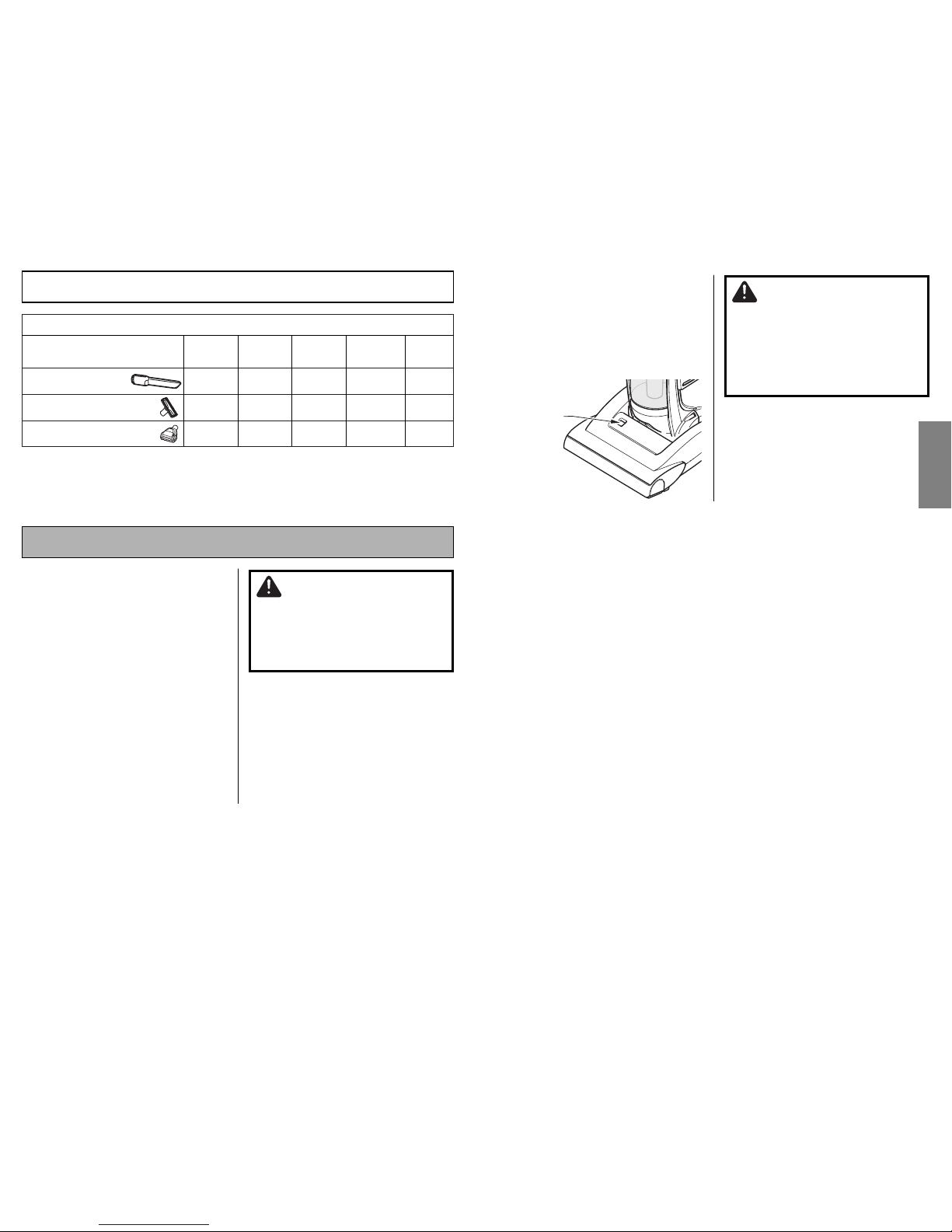

SYSTÈME DE PROTECTION DES
MOTEURS

Protecteur thermique - moteur
d'aspiration

Cet aspirateur est doté d'un protecteur
thermique qui s'enclenche
automatiquement afin de protéger le
moteur d'aspiration de l'aspirateur. En cas
de blocage du débit d'air vers le moteur,
le protecteur thermique arrête
automatiquement le moteur. Cela permet
au moteur de refroidir afin de prévenir
tout dommage à l'aspirateur.

Pour réarmer le protecteur thermique :

Couper le contact sur l'aspirateur et
débrancher le cordon d'alimentation de
la prise secteur afin de laisser refroidir
l'aspirateur et de réarmer le protecteur
thermique.

Vérifier la présence d'obstructions et les
dégager ou remplacer le sac au besoin.
Voir la section Dégagement des
obstructions. Également, vérifier et
remplacer les filtres bouchés. Attendre
entre 30 et 50 minutes avant de remettre
l'aspirateur en marche.

Protecteur de moteur

Cet aspirateur est doté d'un protecteur de
moteur à soupape qui empêche le moteur
de surchauffer et de s'endommager. La
soupape s'ouvre pour laisser entrer de l'air
frais lorsqu'une obstruction bloque le
débit d'air normal vers le moteur
d'aspiration de l'aspirateur.
Le bruit normalement émis par
l'aspirateur est différent lorsque la
soupape est ouverte.

Pour corriger ce problème, installer un
nouveau sac à poussière. Si des
accessoires sont utilisés, les ajuster pour
augmenter le débit d'air.

Remarque : Le protecteur de moteur peut

s'ouvrir lorsque des accessoires sont
utilisés ou lors du nettoyage de moquettes
par suite du débit d'air réduit produit par
les accessoires eux-mêmes ou par les
charpies de nouvelles moquettes qui
remplissent rapidement le sac à
poussière.

Remarque : Ne pas bloquer le protecteur
de moteur.

CARACTÉRISTIQUES DE PERFORMANCE

Protecteur
de moteur

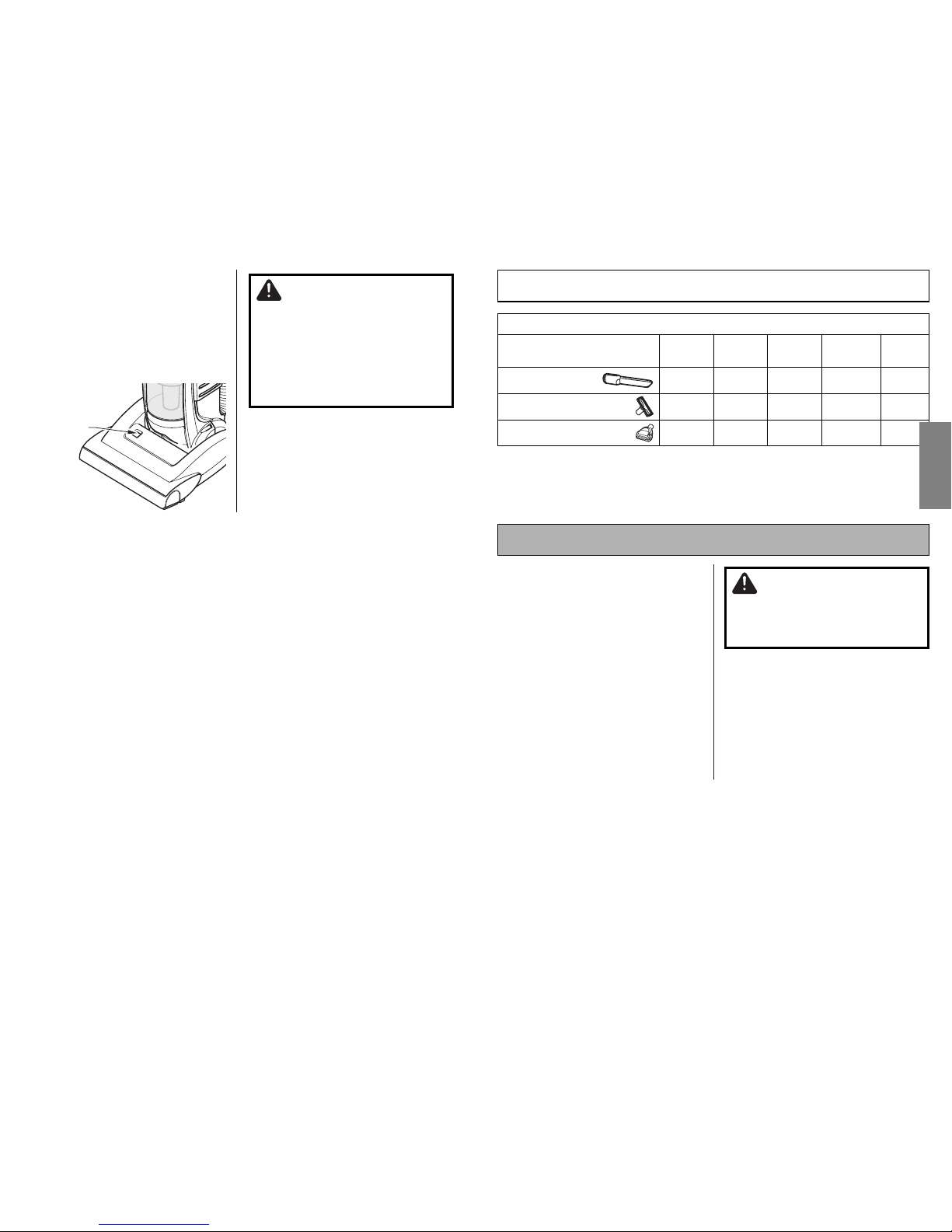

Motor Protector

This vacuum cleaner has a motor
protector by-pass valve which prevents
motor overheating and damage. The
valve opens to provide cooling air when
a clog prevents normal air flow to the
cuum cleaner suction motor. You will
notice a change of sound as air rushes
through the valve opening.

To correct problem empty the dust cup
and clean the primary filter. If using
attachments, adjust to allow for greater
air flow.

NOTE: The motor protector may open

when using attachments or when cleaning
new carpet due to reduced airflow
caused by the attachments themselves or
by new carpet lint filling the dust cup
quickly.

Note: Do not block motor protector.

MOTOR PROTECTION SYSTEM

Thermal Protector - Suction Motor

This vacuum cleaner has a thermal
protector which automatically trips to
protect the vacuum cleaner suction motor.
If a clog prevents the normal flow of air
to the motor, the thermal protector turns
the motor off automatically. This allows
the motor to cool in order to prevent
possible damage to the vacuum cleaner.

To reset thermal protector: Turn the
vacuum cleaner off and unplug the power
cord from the outlet to allow the vacuum
cleaner to cool and the thermal protector
to reset.

Check for and remove clogs, and replace
bag if necessary. See CLOG REMOVAL
section. Also check and replace any
clogged filters. Wait approximately 30­50 minutes before restarting vacuum
cleaner.

Motor
Protector

PERFORMANCE/SAFETY FEATURES

FRANÇAIS

13

14

ACCESSOIRE

Entre

Meubles* les coussins* Rideaux* Escaliers Murs

✔✔ ✔✔ ✔✔

✔✔ ✔✔ ✔✔ ✔✔

✔✔ ✔✔

AIRE DE NETTOYAGE

Bord des moquettes

Guider l'un ou l'autre côté ou l'avant de la
tête d'aspiration le long de la plinthe.

Escaliers

Mettre la poignée à la position redressée.
L'agitateur s'arrête automatiquement.
Utiliser le suceur plat, la brosse à
épousseter ou le Pet Handi Mate™ pour
animaux domestiques.

Renversement de l'appareil

Lors de l'utilisation des accessoires,
laisser le levier de dégagement de tuyau
à la position verrouillée si possible. Cela
aide à empêcher l'aspirateur de basculer
lorsque le tuyau est étiré. Pour obtenir
une plus grande longueur de tuyau,
débloquer le levier de dégagement et
tirer sur le tuyau. Prendre garde de ne
pas renverser l'aspirateur.

Pour obtenir de meilleurs résultats, ne pas
obstruer le débit d'air. Débrancher
l'aspirateur de la prise secteur avant de
le vérifier.

Voir la section Dégagement des
obstructions dans le présent Guide
d'utilisation et entretien.

CONSEILS SUR LE PASSAGE DE L'ASPIRATEUR

TABLEAU D'UTILISATION DES ACCESSOIRES

AVERTISSEMENT

Risque de blessures corporelles

Procéder avec soin lorsque l'aspirateur
est placé sur un escalier. S'il vient à
tomber, il y a risque de dommage ou de
blessures corporelles.

✔✔

= Aplicable

SUCEUR PLAT

BROSSE À COMBINÉE**

*

Toujours nettoyer les accessoires avant de les utiliser sur du tissu.

**Utiliser le support de brosse sans brosse pour obtenir une meilleure aspiration sur les coussins

rembourrés ou dans les escaliers. Utiliser le support de brosse avec la brosse pour nettoyer les
surfaces lâches comme les rideaux.

To correct problem: Turn off and unplug
vacuum cleaner, remove obstruction,
then press AGITATOR RESET BUTTON.

If the problem persists, have the
vacuum cleaner serviced by a Sears or
other qualified technician.

AGITATOR OVERLOAD
PROTECTOR

The agitator has built-in protection
against motor damage should the
agitator jam. If the agitator slows down
or stops, the agitator overload protector
shuts off the agitator motor. The vacuum
cleaner suction motor will continue to run.

Agitator
reset
button

WARNING

Electrical Shock And Personal Injury
Hazard

Disconnect electrical supply before
performing maintenance to the vacuum
cleaner. Failure to do so could result in
electrical shock or personal injury from
vacuum cleaner suddenly starting.

PET HANDI MATE

TM

15

12

ENGLISH

ATTENTION

Avec les accessoires, prendre garde de
ne pas trop étirer le tuyau extensible.
Une trop grande tension sur le tuyau
extensible pourrait faire renverser
l'aspirateur.

UTILISATION DES ACCESSOIRES

1. Mettre l'aspirateur à la position

redressée.

2. Retirer la poignée du tuyau et le tube en
dégageant et en soulevant la poignée du
tuyau du support de tuyau.

3. Utiliser les accessoires désirés. Voir le
Tableau d'utilisation des accessoires.

POUR ALLER PLUS LOIN

Tourner vers le
bas le levier de
dégagement
du tuyau pour
libérer le tuyau
et obtenir une
plus longue
portée.

Rebord
en saillie

Support
de tuyau

Poignée

du

Tuyau

TUBE TÉLESCOPIQUE

1. La longueur du

tube est réglable et
ne nécessite aucun
assemblage. Pour
régler la longueur,
pousser vers le bas
sur la poignée et
glisser la partie
supérieure du tube
à la hauteur
désirée.

2. Allonger le tube à la longueur désirée.

BROSSE À COMBINÉE

La brosse à combinée peut être fixée
directement sur le tube.

Utiliser le support de brosse sans brosse
pour obtenir une meilleure aspiration
sur les coussins rembourrés ou dans les
escaliers.

Utiliser le support de brosse avec la
brosse pour nettoyer les surfaces lâches
comme les rideaux.

Brosse

à combinée

Support
de Brosse

Brosse

ATTENTION

Ne pas tirer sur le tuyau pour déplacer
l'aspirateur dans la pièce. Il y a risque
de dommage ou de blessures cor­porelles.

ACCESSOIRES

Levier de
dégagement
de tuyau

ATTENTION

Ne pas utiliser le tuyau lorsque
l'aspirateur est incliné vers l'arrière à la
position de nettoyage de plancher.
Toujours remettre l'aspirateur à la
position redressée avant d'utiliser le
tuyau et les accessoires.

Dans le cas contraire, le moteur de
l'agitateur risque de s'échauffer et de
déclencher le protecteur thermique.

FRANÇAIS

Always follow all safety precautions
when performing maintenance to the
vacuum
cleaner.

Gather the cord
and wrap it
loosely around
the quick release
upper cord
hooks and carry
handle. Lock
power cord plug
onto the power
cord.

Store the
vacuum cleaner
in a dry, indoor
area, on the
floor with the
handle locked in
the upright
position.

Unplug cord from wall outlet.

Clean exterior using a clean, soft cloth
that has been dipped in a solution of mild
liquid detergent and water, then wrung
dry. DO NOT drip water on vacuum
cleaner. Wipe dry after cleaning.

To reduce static electricity and dust build­up, wipe outer surface of vacuum cleaner
and attachments.

Wash attachments in warm soapy water,
rinse and air dry. Do not clean in

dishwasher.

Quick Release
Cord Hook

Power Cord

Carry
Handle

VACUUM CLEANER STORAGE

VACUUM CLEANER CARE

CLEANING EXTERIOR AND ATTACHMENTS

WARNING

Electrical Shock And Personal Injury
Hazard

Disconnect electrical supply before
servicing or cleaning the vacuum
cleaner. Failure to do so could result in
electrical shock or personal injury from
vacuum cleaner suddenly starting.

WARNING

Electrical Shock And Personal Injury
Hazard

Wrapping the cord too tightly puts stress
on the cord and can cause cord damage.
A damaged cord is an electrical shock
hazard and could cause personal injury
or damage.

CAUTION

Do not use attachments if they are wet.
Attachments used in dirty areas, such
as under a refrigerator, should not be
used on other surfaces until they are
washed. They could leave marks.

11

16

COMMUTATEUR ARRÊT/SOL/MOQUETTE

ARRÊT - arrête

l'aspiration et les
moteurs de
brosses.

SOL - arrête
seulement le
moteur
d'aspiration. À
cette position,
l'ensemble des
brosses ne tourne pas. Utiliser ce réglage
pour nettoyer les planchers en bois ou les
linoléums avec les accessoires.

MOQUETTE - démarre les moteurs
d'aspiration et ceux des brosses.

Remarque : L'agitateur ne tourne pas
lorsque l'aspirateur est à la position
redressée.

Pour démarrer l'aspirateur, glisser le
commutateur ARRÊT/SOL/MOQUETTE de
la position " ARRÊT " à la position " SOL "
ou " MOQUETTE ".

Avec le pied, débloquer la pédale en
appuyant sur la pédale de réglage de
l'inclinaison du manche et, avec la main,
tirer sur le manche vers l'arrière et le bas.
Nota : L'agitateur ne tourne pas lorsque
l'aspirateur est à la position redressée.

DÉVERROUILLAGE DE LA PÉDALE

OFF/FLOOR/CARPET
Éteint / Sols nus/ Tapis
Interrupteur

Fenêtre
de sélecteur

ATTENTION

Consulter les recommandations de nettoyage
fournies par le fabricant de la moquette.
Certaines moquettes délicates pourraient
être endommagées si l'agitateur tourne en
passant l'aspirateur.

Pour arrêter l'aspirateur, glisser le commuta­teur ARRÊT/SOL/MOQUETTE à la position "
ARRÊT ".

ATTENTION

Ne pas laisser l'aspirateur avec
l'agitateur en marche debout au même
endroit pendant un certain temps. Il est
possible que cela endommage la
moquette.

DUST CUP EMPTYING

5. After the dust

cup is empty of
debris, firmly
close the door.
Make sure you
hear a “click”
sound to indicate
that the door is
fully latched.

TO REPLACE DUST CUP

1. Place dust cup

back into vacuum
cleaner by inserting
the bottom first and
tilting back with the
dust cup handle
raised.

2. Lower the
dust cup
handle to
lock dust cup
in place.

A noticeable
“click”
should be
heard.

TO REMOVE DUST CUP

1. Lift dust cup

handle located
at the top of the
dust cup.

2. Pull the handle
up and lift dust
cup up and out
of the vacuum
cleaner.

3. Remove any
clogs that might
be located in the
suction port or
filter port area.

TO EMPTY DUST CUP

1. Rotate dust

cup handle to
the vertical
position.

2. Hold dust
cup over a
trash container.

3. Press the
dust cup door
release button
downward to
release the
door.

The door will
swing open
and the debris
will fall into the
trash container.

4. Shake the dust cup to release any
debris that might hang in the pre-filter.

Dust
Cup

Dust Cup
Release
Handle

Filter
Port

Suction
Port

Door

Door
Latch

Dust Cup
Emptying
Door

Dust Cup
Door
Release
Button

WARNING

Always unplug power cord from
electrical outlet before performing any
service on vacuum cleaner.

10

17

ENGLISH

18 9

ATTENTION

Pièces mobiles ! Pour réduire le risque de blessures, ne
touchez pas la brosse quand l'aspirateur est allumé. Entrer
en contact avec la brosse tandis qu'il tourne peut couper,
meurtrir ou causer d'autres dommages.

Éteindre et
débranchez toujours de la sortie électrique avant
l'entretien.

Faites attention en fonctionnant près de enfants.

INSTRUCTIONS D’OPÉRATIONS

1. Tourner d'un

côté ou de
l'autre le crochet
de rangement du
cordon supérieur,
puis vers le bas
pour dégager le
cordon
d'alimentation.

2. Débrancher la fiche du cordon
d'alimentation du cordon d'alimentation,
puis tirer le cordon pour le retirer du
crochet de rangement du cordon
supérieur.

3. S'assurer que le cordon d'alimentation
est verrouillé dans l'encoche de verrouil­lage sur le crochet de rangement du cor­don supérieur.

4. Brancher le cordon d'alimentation
polarisé dans une prise secteur de 120 V
située près du plancher.

5. Pour ranger le cordon, tourner le
crochet de rangement du cordon à la
position supérieure, puis enrouler le
cordon sans serrer autour du crochet de
rangement du cordon et de la poignée de
transport.

Cordon
d’alimentation

L’enoche
de blocage

CORDON D'ALIMENTATION

AVERTISSEMENT

Risque de blessures corporelles et de
dommages à l'appareil

NE PAS utiliser de prises sur les
comptoirs. Le cordon pourrait engendrer
des dommages aux éléments situés à
proximité.

AVERTISSEMENT

Risque de chocs électriques ou de
blessures corporelles

Le fait d'enrouler le cordon trop serré
le soumet à des tensions qui pourraient
l'endommager. Un cordon endommagé
est source de chocs électriques et peut
causer des blessures corporelles ou des
dommages.

AVERTISSEMENT

• Afin de réduire les risques de chocs
électriques, cet aspirateur est muni
d'une fiche polarisée (une branche
plus large que l'autre).

• Cette fiche peut s'introduire dans la
prise polarisée uniquement dans un
sens. S'il est impossible d'entrer la
fiche dans la prise, renverser la fiche.
Si cela est encore impossible,
communiquer avec un électricien
qualifié pour l'installation d'une prise
appropriée. Ne modifier la fiche
d'aucune manière.

FRANÇAIS

TO DISASSEMBLE DUST CUP

Remove dust cup from vacuum cleaner
(See DUST CUP EMPTYING) and empty
contents.

1. Rotate upper dust
cup to unlock, then
lift off.

2. Remove pre-filter by
pulling downward as shown.
See PRE-FILTER CLEANING

3. Press the lid
release button
downward and
twist lid to remove
from dust cup.

4. Rotate fastener ring
to unlock, and lift off.

5. Remove upper
portion of dust cup
from air guide.

6. Rinse with cold
water only, DO NOT
use detergent or soap.
Allow parts to dry 24
hours before putting
back into vacuum
cleaner.

DO NOT wash in the
dishwasher.

DO NOT install parts damp.

TO ASSEMBLE DUST CUP

1. Reinstall upper

portion of dust cup
onto air guide so
that the locking
screws pass
through the
holes in the
upper portion.

2. Using alignment marks
on the fastener ring and
dust cup, place fastener
ring onto dust cup and
rotate to lock in place.

3. Place the dust cup
lid on the upper
portion of the dust
cup using aligniment
slots, and rotate until
the lid locks in place.

4. Reinstall pre-filter
by using the
alignment ribs on the
pre-filter to align with
the ribs on the upper
portion of the dust
cup.

5. Press into place. A
noticeable “click”
should be heard.

6. Reinstall lower
portion of the dust cup
by aligning ribs on the
upper portion with the
UNLOCK ribs on the
lower portion.

7. Rotate until ribs from the upper portion
of the dust cup align with the LOCK ribs.

NOTE: If lower portion of dust cup does
not fit properly check pre-filter
installation in step 4.

DUST CUP CLEANING

Crochet supérieur
à relâche repide
du cordon

Cordon
d’alimentation

Poignée de
Transport

CORDON D'ALIMENTATION

1. S'assurer que le crochet de rangement

du cordon se trouve à la position
redressée de la manière indiquée.

2. Enrouler sans serrer le cordon
d'alimentation autour du crochet de
rangement du cordon et de la poignée de
transport.

3. Bloquer la fiche du cordon
d'alimentation sur le cordon
d'alimentation.

AVERTISSEMENT

Risque de chocs électriques ou de
blessures corporelles

Le fait d'enrouler le cordon trop serré le
soumet à des tensions qui pourraient
l'endommager. Un cordon endommagé
est source de chocs électriques et peut
causer des blessures corporelles ou des
dommages.

PET HANDI MATE

TM

Consulter le mode
de fonctionnement
dans le Guide
d'utilisation et
d'entretien du Pet
Handi Mate™
pour animaux
domestiques.

1. Déposer le Pet
Handi Mate™
dans le
compartiment de
rangement.

2. Tourner le Pet Handi Mate™ vers
l'arrière jusqu'à ce qu'il se bloque en

place.

Pet
Handi Mate

TM

SUCEUR PLAT

Insérer le suceur
plat dans le support
situé sur le côté de
l'aspirateur de la
manière indiquée.

BROSSE À COMBINÉE

Insérer la
brosse à
combinée dans
le support situé
à l'arrière de
l'aspirateur de
la manière
indiquée.

PRE-FILTER CLEANING

3. Clean pre-filter

by gently tapping
over a trash
container. Tap on
several sides to
ensure best
cleaning.

If necessary, rinse
with cold water
only, DO NOT use
detergent or
soap. Allow parts
to dry 24 hours
before putting
back into vacuum
cleaner.

DO NOT wash in the dishwasher.

DO NOT install damp.

4. Replace the lower portion of the dust

cup by aligning marks as shown,
UNLOCKED (For Cleaning).

5. Rotate while pressing downward until
marks align as shown; LOCKED (For Use).

6. Replace the dust cup.

The pre-filter is located inside the dust
cup. Check the pre-filter frequently and
clean when dirty.

1. Remove the dust cup as outlined in the
DUST CUP CLEANING section.

NOTE: Make sure dust cup is free of
debris before opening.

2. Rotate dust cup lid assembly counter­clockwise as indicated on the lid and lift
off.

is
n

ning

LOCKED
(For Use)

UNLOCKED

(For Cleaning)

Pre-FIlter

Dust
Cup

8

19

ENGLISH

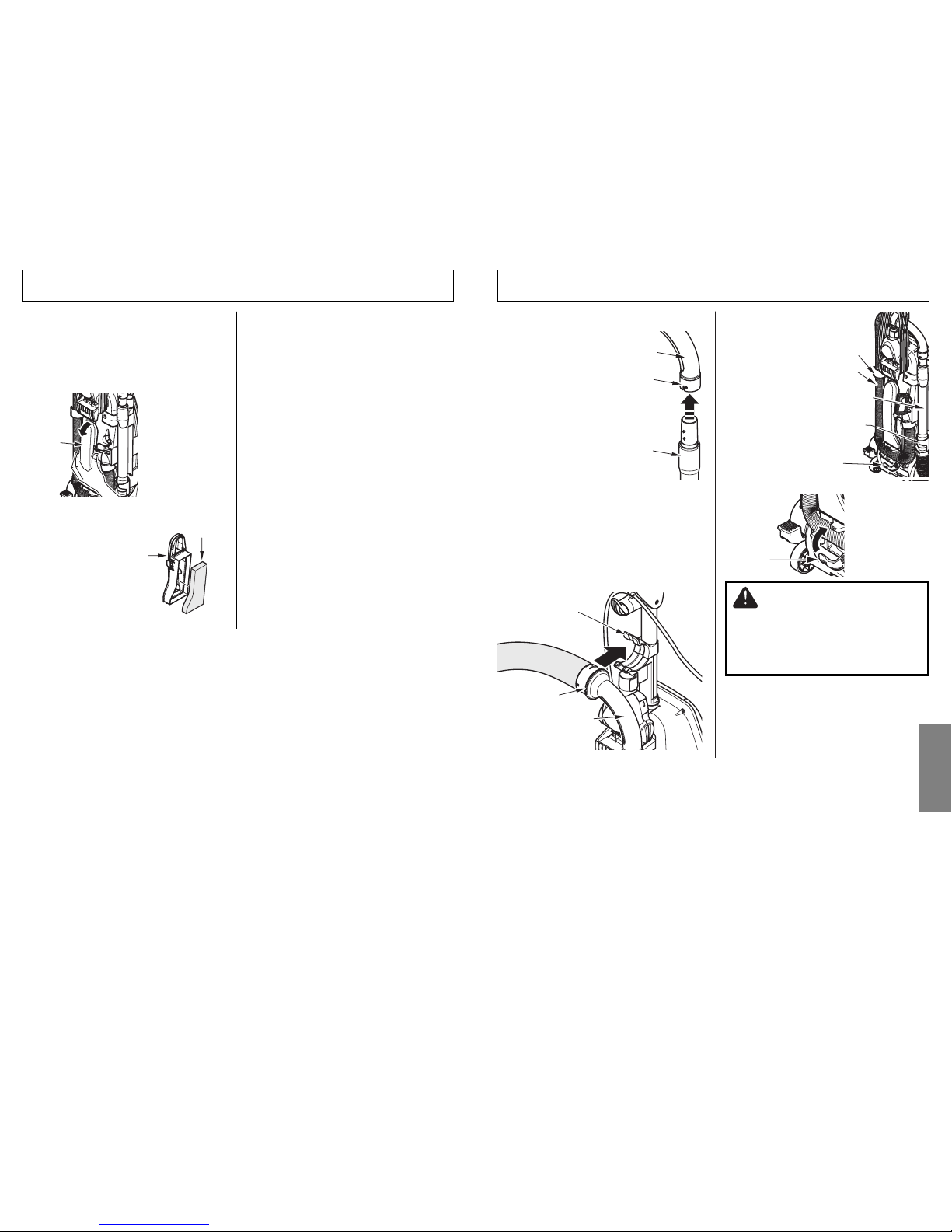

TUYAU ET TUBE

1. Insérer la

languette sur le
tube télescopique
dans la fente " J "
sur la poignée du
tuyau. Tourner le
tube télescopique
pour le verrouiller
en place.

2. Placer le tube
télescopique dans
le support de tube
et acheminer le
tuyau de la
manière indiquée.

3. Enclencher la poignée du tuyau dans le
support de tuyau situé sur la poignée de
l'aspirateur.

REMARQUE : S'assurer que le rebord en
saillie sur la poignée de tuyau repose
contre le rebord du support de tuyau.

ASSEMBLAGE DES PIÈCES

Fente “J”

Tuyau
poignée

Tube
Télescopique

4. Tourner
vers le bas le
levier de
dégagement
du tuyau et
acheminer le
tuyau de la
manière
indiquée.

5. Enclencher
le tuyau dans
le manchon
de tuyau situé
sur le côté de
l'aspirateur.

6. Tourner vers
le haut le levier
de dégagement
de tuyau pour
verrouiller le
tuyau en place.

Machon
de tuyau

Tuyau

Tube
télescopique

Porte­accessoires

Levier de
dégagement
de tuyau

Levier de
dégagement
de tuyau

Support
de tuyau

Rebord
en saillie

Poingnée
de tuyau

ATTENTION

Ne pas mettre en marche l'agitateur si
le tube n'est pas correctement inséré
dans le support de tube et si la poignée
du tuyau n'est pas correctement
enclenchée dans le support de tuyau.

FRANÇAIS

PRIMARY FILTER CLEANING

It is recommended to clean filter with
cold water at least every three (3)
months.

Check the primary filter frequently and
clean when dirty.

1. Remove the
rear cover by
pressing the tabs
located on each
side.

2. Lift cover off
of vacuum
cleaner.

3. Remove the
primary filter from
the rear cover.

4. Wash with cold
water only, DO
NOT use detergent
or soap.

5. Once the filter is washed clean,
squeeze by hand and allow to air dry.

6. Allow filter to dry 24 hours before
putting back into vacuum cleaner.

NOTE: When the cleaning of the filter no
longer restores vacuum cleaner suction to
full power, replace the filter.

DO NOT operate without primary filter
installed.

DO NOT wash in the dishwasher.

DO NOT install damp.

1. Reinstall the foam filter into the rear

cover.

2. Reinstall the rear cover by snapping
into place on the back of the vacuum
cleaner. A noticeable “click” should be
heard.

Rear
Cover

Rear
Cover

Primary
Filter

20

7

Avant d'assembler l'aspirateur, vérifier le
BORDEREAU D'EXPÉDITION. Utiliser
cette liste afin d'assurer que toutes les
pièces sont comprises avec votre nouvel
aspirateur.

Manche

Trou de
Vis

Vis et trou
du Manche

1. Retirer le vis du manche situées sur le
boîtier.

2. Positionnez le manche tel que
démontré ci-dessous.

3.Visser la vis à l'aide des doigts. Il peut
s'avérer nécessaire de régler le manche
légèrement.

REMARQUE: Serrer la vis à l'aide d'un
tournevis.

ATTENTION

NE PAS trop serrer la vis car cela
pourrait agrandir les trous.

NE PAS faire fonctionner l'aspirateur
sans que les vis soient en place.

S’il vous plaît notez et suivez particulièrement les instructions contenues dans ces carrés.
Les instructions contenues dans les carrés intitulés AVERTISSEMENTS vous préviennent
de certains danger comme, par exemple, de feu, de chocs électriques, brulures et autres
blessures. Les instructions contenues dans les carrés intitulés ATTENTION vous prévien­nent de danger, comme par exemple, de blessures possibles ou de dégats.

ASSEMBLAGE

ATTENTION

Risque de choc électrique
Pour éviter les chocs électriques et blessures,

ne pas brancher l’aspirateur avant d’avoir fini
l’assemblage.

ASSEMBLAGE DU MANCHE

The HEPA exhaust filter must be replaced
when dirty. It should be replaced
regularly depending on use conditions.

The filter CANNOT be washed as it will
lose its dust trapping ability.

Note: See PARTS AND FEATURES

for the exhaust filter number.

1. Remove
exhaust filter
cover by
pressing the
release tab on
the cover and
rotating out
from vacuum
cleaner.

2. Remove
the filter
cartridge
from cover.

3. Place new filter cartridge into cover
making sure that airflow arrow on side of
cartridge points into cover.

Place foam seal of filter against the
vacuum cleaner body.

4. Replace the exhaust filter cover by

placing bottom tabs in slots and rotating
in until cover snaps into place.

Filter
Cover
Release
Tab

Exhaust
Filter

Exhaust
Filter
Cover

Seal Against
Vacuum Cleaner
Body

EXHAUST FILTER REPLACEMENT

AGITATOR CLEANING

To maintain efficient cleaning, the
agitator must be kept free of carpet fiber,
string, or hair build-up. After every 7 to
10 uses, unplug and turn vacuum cleaner
over and check agitator for fiber and hair
build-up.

Use scissors to remove any build-up
entangled around the agitator.

6

21

ENGLISH

Crochet supérieur
à relâche rapide
du cordon

Brosse
à combinée

Tube
télescopique

Pédale de
libération
de la poignée

Numéros
du Modèle
de série

Poignée de
transport

Levier de
dégagement
de tuyau

Suceur
plat

Porte-accessoires

Pet
Handi Mate

TM

Tuyau de tête
d’aspiration

Primaire
couvertcle de filtre
(Filtre à l’intérieur)

Dispositif
d’éclairage

OFF/FLOOR/CARPET
Éteint/Sols/Tapis
Interrupteur

Pare-chocs

Manche

Poignée de
tuyau

Tuyau

Tête
d’aspiration

Bouton de
remise de la
agitateur

Levier de
dégagement
du godet
à poussière

Cordon
d’alimentation

Godet de
poussière

Filtre
d’ evacuation
(I’ intérieur)

Il est important de connaître les pièces et les caractéristiques de l’aspirateur pour l’utilis-

er correctement et en toute sécurité. Lire cette section avant de l’utiliser.

Objet Style No. Nº aux Nº au

Etats-Unis Canadá

Filtre d’échappement EF-1

20-86889 20-40324

PIÈCES ET CARACTÉRISTIQUES

FRANÇAIS

WARNING

Electrical Shock or Personal Injury
Hazard

Disconnect the electrical supply before
servicing or cleaning the vacuum
cleaner. Failure to do so could result in
electrical shock or personal injurty fom
vacuum cleaner suddenly starting.

REMOVING AND INSTALLING LOWER PLATE

1. Always place paper under nozzle

whenever lower plate is removed to
protect floor.

2. Place body in upright position and turn
vacuum cleaner over to expose lower
plate.

3. Release lower plate by rotating the
lower plate latches to the UNLOCK
position.

4. Romove lower plate and remove any
residue that may exist in belt area.

5. Reinstall lower plate by hooking front
end of lower plate into slots on front of
nozzle

6. Press lower plate into nozzle and
secure by rotating the lower plate latches
to the LOCK position.

Lower
Plate

Latches

22

5

MESURES DE SÉCURITÉ IMPORTANTES

Lire ce manuel avant de monter ou d’utiliser l’aspirateur.

Utiliser l’aspirateur uniquement de la manière

décrite dans ce manuel. Utiliser uniquement
avec les accessoires recommandés par Sears.

Débrancher de la prise de courant avant d’en­tretenir ou de nettoyer la région des brosses. Si
l’appareil n’est pas débranché, il pourrait s’en­suivre des chocs électriques ou les brosses pour­raient se mettre soudainement en marche. Le
manque d'observation de ceci pourrait entraîner
les chocs électriques ou le démarrage soudain
et inattendu de la brosse entraînant les
blessures causées par les pièces en mouvement.

Ne pas abandonner l’aspirateur branché. Le dé­brancher de la prise lorsqu’il n’est pas en usage
et avant l’entretien.

Ne pas employer à l’extérieur ni sur des sur­faces mouillées, afin de réduire le risque de
chocs électriques.

Ne pas permettre que l’aspirateur soit utilisé
comme jouet. Redoubler de prudence lorsque
l’aspirateur est utilisé par ou à proximité d’en­fants.

Ne pas utiliser l’appareil si la fiche ou le cordon
est endommagé. Si l’aspirateur ne fonctionne
pas comme prévu, est tombé, est endommagé,
a été laissé à l’extérieur ou a été immergé dans
l’eau, le rapporter à un Centre/Département de
service Sears.

Ne pas tirer ou transporter par le cordon, ne
pas utiliser le cordon comme poignée, ne pas
fermer la porte sur le cordon et ne pas tirer le
cordon autour de coins ou d’arêtes vives. Ne
pas passer l’aspirateur sur le cordon. Garder le
cordon à l’écart des surfaces chauffées.

Ne pas débrancher en tirant sur le cordon. Pour
débrancher, saisir la fiche et non le cordon.

Ne pas manier la fiche ou l’aspirateur avec les
mains trempes.

Ne placer aucun objet dans les ouvertures.

Ne pas utiliser l’appareil si une ouverture quel-

conque est obstruée; garder exempt de poussiè­re, charpie, cheveux et quoi que ce soit pouvant
réduire la circulation d’air.

Garder les cheveux, les vêtements lâches, les
doigts et toutes les parties du corps à l’écart
des ouvertures et des pièces mobiles.

Toujours arrêter l’aspirateur avant de débran­cher.

Redoubler de prudence en passant l’aspirateur
dans les escaliers. Ne pas placer sur des chai­ses, tables, etc… Garder sur le plancher.

Ne pas utiliser l’aspirateur pour ramasser des li­quides inflammables ou combustibles (essence,
liquides de nettoyage, parfums, etc.) ni l’utiliser
dans les endroits où ces liquides peuvent être
présents. Les gaz s’échappant de ces substances
peuvent créer un danger d’incendie ou une ex­plosion.

Ne ramasser aucun objet qui brûle ou fume, tel
que des cigarettes, des allumettes ou des cen­dres chaudes.

Ne pas utiliser l’aspirateur sans un godet à
poussière et/ou les filtres en place.

Toujours vide le godet à poussière après avoir
aspiré des produits de nettoyage ou des dés­odorisants pour tapis, des poudres et une pous­sière fine. Ces produits réduisent la circulation
d’air et peuvent faire éclater le godet. À défaut
de vide le godet, des dommages permanents
pourraient être causés à l’aspirateur.

Ne pas utiliser l’aspirateur pour ramasser des
objets durs et affilés, des petits jouets, des bro­ches, des trombones, etc. Ils peuvent endomma­ger l’aspirateur ou le godet à poussière.

Toujours éteindre et débrancher avant de mon­ter Pet Handi Mate™

Il vous incombe de veiller à ce que l’aspirateur
ne soit pas utilisé par une personne incapable
de le faire fonctionner adéquatement.

Votre sécurité nous est trés important. Afin de réduire le risque d’incendie, de chocs électriques, de lésions
corporelles ou de dommages lors de l’utilisation de l’aspirateur, prendre des mesures de sécurité de base,
y compris les suivantes:

AVERTISSEMENT

REPLACING BELT

Before servicing any parts, disconnect
vacuum cleaner from electrical outlet.

1. Replace belt whenever a burning
rubber smell caused by exessive slippage
occurs.

2. Remove lower plate. See “Removing
and Installing Lower Plate”

3. Remove agitator by carefully lifting
out.

4. Remove worn or broken belt.

5. Clean agitattor and end caps.

Agitator

Belt

Motor Shaft

End Cap

Slot

Nozzle

Agitator

6. Loop new belt aroung motorshaft and
aguitator belt groove; see illustrations for
correct belt routing.

7. Reinstall agitator back into nozzle
housing groove

8. After reinstalling the agitator, turn it
by hand to make sure that belt is not
twisted or pinched and that all rotating
parts turn freely.

9. Reinstall lower plate. Ensure tabs are
locked into slots

Motor Shaft

Belt Groove

4

23

ENGLISH

CONSERVEZ CES INSTRUCTIONS

Il vous incombe de monter adéquatement et d’utiliser votre aspirateur en toute sécurité. Votre
aspirateur est conçu uniquement pour usage domestique. Lisez attentivement ce manuel
d’instructions contenant des informations importantes sur l’utilisation et la sécurité. Ce guide
contient des informations de sécurité sous des symboles d’avertissement et de mise en garde.

GARANTIE DE L’ASPIRATEUR KENMORE (suite)

SEARS NE PEUT EN AUCUN CAS ÊTRE TENUE RESPONSABLE DE TOUT DOMMAGE
ACCESSOIRE, SPÉCIAL, INDIRECT OU CONSÉCUTIF, QUI RÉSULTERAIT DE
L'UTILISATION, DE L'UTILISATION INAPPROPRIÉE, DE L'INCAPACITÉ D'UTILISER LE
PRODUIT OU DES DÉFAUTS DU PRODUIT. LES EXCLUSIONS DU PRÉSENT
PARAGRAPHE NE S'APPLIQUENT PAS DANS LES TERRITOIRES OÙ LA LOI NE PERMET
PAS L'EXCLUSION DES DOMMAGES ACCESSOIRES OU CONSÉCUTIFS. DANS CES
TERRITOIRES, LE PRÉSENT PARAGRAPHE EST SANS EFFET, MAIS LES AUTRES
DISPOSITIONS DU PRÉSENT DOCUMENT DEMEURENT VALIDES.

Sears conserve le droit exclusif de réparer ou de remplacer le produit ou encore d'offrir
un remboursement complet de son prix d'achat, à sa seule discrétion. CE RECOURS EST
LE SEUL ET UNIQUE RECOURS DONT VOUS DISPOSEZ EN CAS D'INEXÉCUTION
QUELLE QU'ELLE SOIT DE LA GARANTIE.

Responsabilités du client : En plus d'observer toutes les consignes et directives
d'entretien, le client doit s'acquitter, entre autres, des obligations suivantes : utiliser le
produit conformément aux directives du guide d'utilisation et aux directives ou
renseignements supplémentaires fournis à l'acheteur au moment de l'achat ou à
l'occasion de communications subséquentes; faire preuve d'un soin raisonnable pour
l'utilisation, le fonctionnement, l'entretien général, le maintien en bon état et
l'entreposage du produit. Le manquement à ces obligations entraînera une annulation
de la garantie applicable.

Procédés : Le client peut se prévaloir de la garantie en composant 1 800 533 6937.

Liste des périodes de garantie applicables : La liste ci-dessous indique la période de
garantie applicable à votre aspirateur Kenmore :

1. Pendant un an à partir de la date d'achat, les coûts des pièces et de la main-

d'œuvre de ce produit sont couverts, sans frais, en cas de défaut de matériau ou de
fabrication.

2. Si cet appareil sert à une utilisation autre que familiale ou résidentielle, la garantie

ne s'applique que pendant 30 jours à partir de la date d'achat.

Type de service : Le service relatif aux aspirateurs Kenmore est effectué en atelier,
c'est-à-dire que le client doit apporter l'appareil à un magasin Sears ou à une
succursale de réparation des produits. Le service en atelier s'applique aux aspirateurs­traîneaux, aux aspirateurs verticaux et aux shampouineuses Kenmore.

Preuve d'achat et documents : La protection de la garantie est conditionnelle à la
présentation par l'acheteur initial, à Sears Canada ou à son fournisseur de service
autorisé s'il y a lieu, de la facture ou de toute autre preuve d'achat appropriée
indiquant la date de l'achat et désignant le produit. Dans le cas où l'acheteur initial
serait dans l'impossibilité de fournir une copie de sa facture initiale, Sears Canada Inc.
se réserve le droit d'établir, à sa seule discrétion, quelle autre preuve écrite de la date
d'achat initial et de la désignation du produit est acceptable.

FRANÇAIS

CLOG REMOVAL

HOSES

Always follow all safety precautions when
performing maintenance to the vacuum
cleaner.

If the vacuum cleaner does not seem to
have adequate suction, first check if the
dust cup is full or if a filter is clogged.
See DUST CUP CLEANING section.

If the dust cup and filter areas are free of
clogs, check the extension hose.

TO REMOVE CLOG FROM HOSE

1. Rotate the extension hose release lever

counter-clockwise to release extension
hose.

2. Remove the lower end of the extension
hose from the wand holder by grasping
the hose collar, twisting, and pulling
straight up.

3. Plug in the vacuum cleaner and turn it
on.

4. Stretch the extension hose to maximum
length and then allow the hose to return
to its natural length.

5. Re-insert the hose into the original
storage position from which it was
removed. Press firmly to assure
connection.

6. Rotate hose release lever clockwise to
the locked position.

If the dust cup, filter area and the hose
areas are free of clogs, disconnect the
nozzle hose from the wand holder and
check the nozzle for clogging.

Clean the agitator according to the
instructions in the AGITATOR CLEANING
section.

Return the vacuum cleaner to the upright
position before plugging into an electrical
outlet.

Wand
Holder

Telescopic
Wand

Extension
Hose

Nozzle
Hose

Extension Hose
Release Lever

Hose

Original
Hose Storage
Position

WARNING

Electrical Shock Or Personal Injury
Hazard

Disconnect electrical supply before
performing maintenance to the vacuum
cleaner. Failure to do so could result in
electrical shock or personal injury from
the vacuum cleaner suddenly starting.

WARNING

Personal Injury Hazard
DO NOT place hands or feet under-

neath the vacuum cleaner at any
time.

24

3

ENGLISH

Garantie limitée des aspirateurs Kenmore

Généralités : Tous les modèles d'aspirateur Kenmore, à l'exception des systèmes
d'aspiration centrale qui font l'objet de dispositions de garantie différentes, sont garantis
contre tout défaut de matériau ou de fabrication pendant une période de temps précise,
telle qu'établie ci-dessous (la " période de garantie "). Cette garantie est offerte
uniquement à l'acheteur initial de l'aspirateur Kenmore et n'est pas transférable. Les
achats effectués par l'entremise d'un encan en ligne ou sur tout site Web autre que
www.sears.ca sont exclus. La période de garantie débute à la date de l'achat initial. Au
cours de cette période, Sears Canada Inc. s'engage, à sa seule discrétion, à réparer ou à
remplacer tout produit ou composant de produit défectueux dans des conditions
d'utilisation normale. La réparation ou le remplacement sera effectué pour le client sans
frais de pièces ni de main-d'œuvre, à condition que le client prenne à sa charge les frais
de transport, s'il y a lieu.

Exclusions : La présente garantie ne couvre pas les défectuosités dues à l'usure normale, à
l'utilisation inappropriée ou abusive, à la négligence, au mauvais entretien, au non-respect
des consignes ou directives d'entretien, à l'utilisation de l'appareil contrairement aux
directives du manuel d'entretien ou aux consignes ou renseignements fournis à l'acheteur
initial, au moment de l'achat ou au cours de communications subséquentes avec lui, à un
accident ou encore à une modification ou des réparations non autorisées, effectuées ou
tentées par d'autres. Sont également exclus de la couverture de la garantie les éléments
suivants :

1. Les articles non durables, soit les pièces qui auront besoin d'être remplacées dans des
conditions d'utilisation normale du produit, incluant, mais sans s'y limiter, les filtres, les
courroies, les ampoules, les sacs, les rouleaux de brosse et les brosses.

2. Les services d'un technicien, par téléphone ou à domicile, pour obtenir des directives
sur l'installation, l'utilisation ou l'entretien du produit, notamment le nettoyage des
filtres et du rouleau de brosse, la désobstruction du boyau, etc.

3. Les demandes de renseignements et les commandes de service relativement à
l'entretien, aux réglages et au nettoyage de l'appareil.

4. Les dommages et défaut lorsque les directives d'installation, d'utilisation et d'entretien
fournies n'ont pas été respectées.

5. Les dommages et défaut résultant d'un accident, d'une utilisation abusive, de la
négligence ou d'une utilisation à des fins autres que celles prévues.

6. Les dommages ou le défaut causés par l'utilisation de détergents, de produits
nettoyants, de produits chimiques ou d'accessoires autres que ceux recommandés par
Sears dans les directives, les bulletins de service ou autres communications.

7. Les dommages ou le défaut résultant de modifications non autorisées au produit.

Tout produit ne portant pas son étiquette d'identification avec son numéro de modèle ou
de série sera exclu de la protection offerte par la présente garantie.

Réparations : Les réparations sont garanties jusqu'à la fin de la période de garantie
initiale.

Restrictions : LES GARANTIES ET RECOURS DÉFINIS DANS LES PRÉSENTES SONT
EXCLUSIFS ET REMPLACENT TOUTE AUTRE GARANTIE, QU'ELLE SOIT VERBALE OU
ÉCRITE (AUTRE QUE CELLES ÉNONCÉES DANS LES PRÉSENTES) OU QU'ELLE SOIT EXPRESSE,

IMPLICITE OU PRÉVUE PAR LA LOI, SANS SE RESTREINDRE À AUCUNE. LA PRÉSENTE GARANTIE
VOUS CONFÈRE DES DROITS JURIDIQUES PRÉCIS, POUVANT DIFFÉRER D'UN TERRITOIRE DE
COMPÉTENCE À UN AUTRE.

GARANTIE DE L’ASPIRATEUR KENMORE

WARNING

Electrical Shock Or Personal Injury
Hazard

Disconnect electrical supply before
performing maintenance to the vacuum
cleaner. Failure to do so could result in
electrical shock or personal injury from
the vacuum cleaner suddenly starting.

TO REMOVE CLOG FROM
DUST CUP

1. Press the

release button
on the side of
the dust cup.

2. While
pressing the
release button
rotate the top of
the dust cup
counter­clockwise.

3. Lift off dust
cup lid.

4. Remove any
clogs or debris
under dust cup
lid.

To Replace:

1. Align the slot on the dust cup lid with

the short slot on the dust cup.

2. Rotate dust cup lid clockwise until it
locks in place. The slot on the dust cup
lid should align with the long slot on the
dust cup.

n This

ction

O

pen

Cleaning

Release
Button

Dust Cup
Lid

Dust Cup
Lid

2 25

AVANT DE VOUS SERVIR DE VOTRE NOUVEL ASPIRATEUR

Nous vous prions de lire ce quide. Il vous aidera à assembler et à vous servir de votre nouvel aspirateur
Kenmore de la manière la plus sûre et efficace.
Pour plus de renseignements à assembler et à propose du maintien et de l’usage de votre nouvel aspirateur,
appelez le magasin Sears le plus proche. Vous aurez besoin de vos numéros complets de modèle et de série
pour demander des renseignements. Vos numéros de modèle et de série se trouvent sur la plaque de
numéros de modèle et de série.

Servez-vous de l’espace ci-dessous pour inscrire les numéros de modèle et de série de votre nouvel aspira­teur Kenmore.
Le numéro du modèle __________________

Le numéro de série ____________________

Date d’achat _________________________

Gardez ce livre et votre reçu dans un lieu sûr en cas de nécessité future.

TABLE DE MATIÈRE

Avant de vous servir de votre nouvel

aspirateur . . . . . . . . . . . . . . . . . . . . . . . . . . 1

Garantie de l’aspirateur Kenmore . . . . . . 2-3

Mesures de sécurité importantes . . . . . . . . . 4

Pièces et caractéristiques . . . . . . . . . . . . . . 5

Assemblage . . . . . . . . . . . . . . . . . . . . . . . 6-8

Assemblage du manche . . . . . . . . . . . . . 6

Assemblage des pièces . . . . . . . . . . . . . 7

Cordon d’alimentation . . . . . . . . . . . . . . 8

Instructions d’opérations . . . . . . . . . . . . 9-10

Cordon d’alimentation . . . . . . . . . . . . . . 9

Déverrouillage de la pédale . . . . . . . . . 10

Selecteur de tapis/plancher . . . . . . . . . 10

Accessoires . . . . . . . . . . . . . . . . . . . . 11-12

Tableau d’utilisation des

accessoires . . . . . . . . . . . . . . . . . . . . . . 12

Conseils de nettoyage à l’aspirateur . . . 12
Caractéristiques de performance . . . 13-14

Entretien de l’aspirateur . . . . . . . . . . . . . . . 15

Rangement de l’aspirateur . . . . . . . . . . 15

Pour nettoyer de l’extérieur et les

accessoires . . . . . . . . . . . . . . . . . . . . . . 15

Vider le godet à poussière . . . . . . . . . . 16

Nettoyage du godet à poussière . . . . . . 17

Nettoyage du pré-filtre . . . . . . . . . . . . . 18

Nettoyage du filtre primaire . . . . . . . . . 19

Remplacement du filtre d’explulsion . . . 20

Nettoyage de l’agitateur . . . . . . . . . . . 20

Enlévement et installation de la plaque

inférieure . . . . . . . . . . . . . . . . . . . . . . 21

Replacement de la courroie . . . . . . . . . 22

Pour enlever des obstructions . . . . . 23-24

Dépannage . . . . . . . . . . . . . . . . . . . . . . . . 25

Demande d’aide

ou de service . . . . . . . . . . . . .Arrière page

Votre ASPIRATEUR KENMORE comprend les pièces et composants suivants, emballés
séparément dans le carton:

Tous les assemblages ci-dessus sont illustrés en détail sur la liste des pièces pour réparation.
* Ces éléments se trouvent sous le couvercle des accessoires.

1 Traîneau
1

Brosse à moquette/sol nu
1 Tuyau
1 Brosse à plancher*
1 Suceur plat*

1 Brosse combinée *
1 Tube telescopique
1 Manuel de l’utilisateur
1 Liste des pièces de

rechange

FRANÇAIS

Vacuum cleaner 1. Unplugged at wall outlet. 1. Plug in firmly, select the
won’t run. desired setting on the touch

control.

2. Tripped circuit breaker/blown 2. Reset circuit breaker or
fuse at household service panel. replace fuse.

3. Thermal protector tripped. 3. Allow vacuum cleaner to cool

40-50 minutes.

4. Defective wall outlet. 4. Check with a good appliance or
lamp. Have outlet properly
serviced.

Poor job of dirt

1. Full or clogged dust cup. 1. Empty dust cup.

pick-up.

2. Worn agitator. 2. Replace agitator.

3. Clogged nozzle 3.

See CLOG REMOVAL
section of this Use & Care Guide.

4. Clogged hose. 4. Check for clogs.

5. Hole in hose. 5. Replace hose.

6. Hose not inserted fully. 6. Insert hose fully.

7. Motor protection system 7. Check for clogs.

activated.

8. Dirty filter(s). 8. Clean or change primary filter
and/or change exhaust filter.

9. Dust cup not assembled 9. Remove dust cup and reinstall.

correctly.

Agitator does not 1. Handle in full upright position. 1. Move handle from upright
turn. position.

2. Agitator overload tripped. 2. Reset agitator overload

protector.

3. Thermal protector tripped. 3. Allow vacuum cleaner to cool
40-50 minutes.

Airflow restricted 1. Attachment use restricts air flow. 1. Check ATTACHMENTS for fuzz,
with attachment use; lint, pet hair or other debris.
sound changes. 2. New carpet fuzz clogged air 2. Check for clogs and clean hose.

path. See CLOG REMOVAL section

of this Use & Care Guide.

PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION

Review this table to find do-it-yourself solutions for minor performance problems. Any service
needed, other than maintenance described in this Use & Care Guide, should be performed
by a Sears or other qualified service agent.

TROUBLESHOOTING

WARNING

Disconnect electrical supply before performing maintenance to the vacuum cleaner.
Failure to do so could result in electrical shock or personal injury.

26

1

LISTE D’EMBALLAGE
