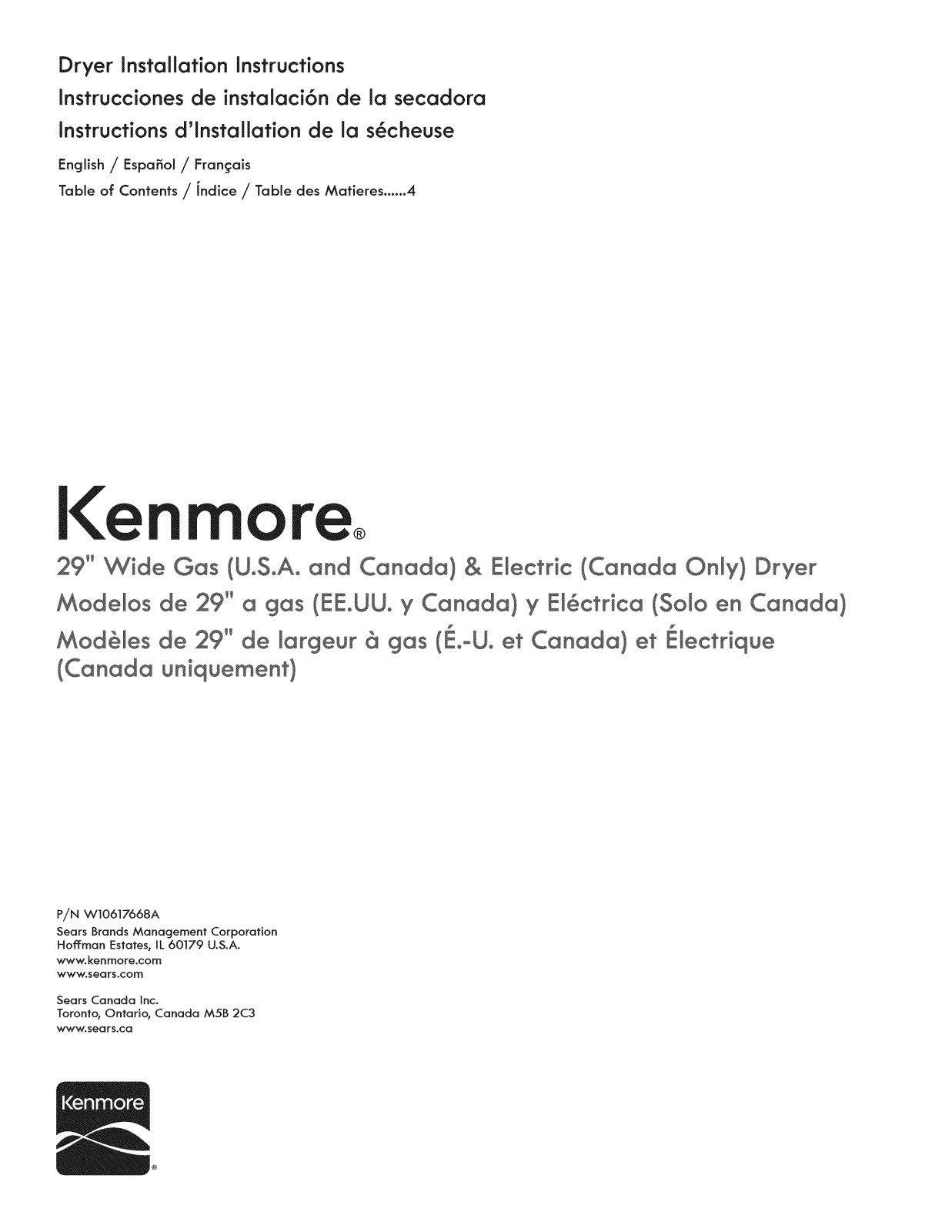

Kenmore 11075202310, 11075202311 Installation Guide

Dryer Installation instructions

Instrucciones de instalaci6n de la secadora instructions d'lnstallation de la s_cheuse

English / Espa_ol / Fran_:ais

Table of Contents / [ndice / Table des Mafieres ......4

29 °°Wide Gas (U.S.A. and Canada) & Electric (Canada Only) Dryer ModeJos de 29"a gas (EEoUUoy Canada) y EJ_ctrica (SoJo en Canada) Mod@Jesde 29 °°de largeur @gas (EooUoet Canada) et EJectrique

(Canada uniquement)

P/N W10617668A Sears Brands Management Corporation

Hof_man Estates, IL 60179 U.S.A. www.kenmore.com www.sears.com

Sears Canada inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

INSTALLATION NOTES

NOTAS SOBRE LA INSTALACION

NOTES CONCERNANT

L'INSTALLATION

Date of purchase: Date of installation:

Installer:

Model number: Serial number:

Fecha de compra: Fecha de instalaci6n:

Instalador:

N6mero de modelo: N6mero de serie:

Date d'achat : Date d'installation :

Installateur :

Num6ro de module : Num6ro de s6rie :

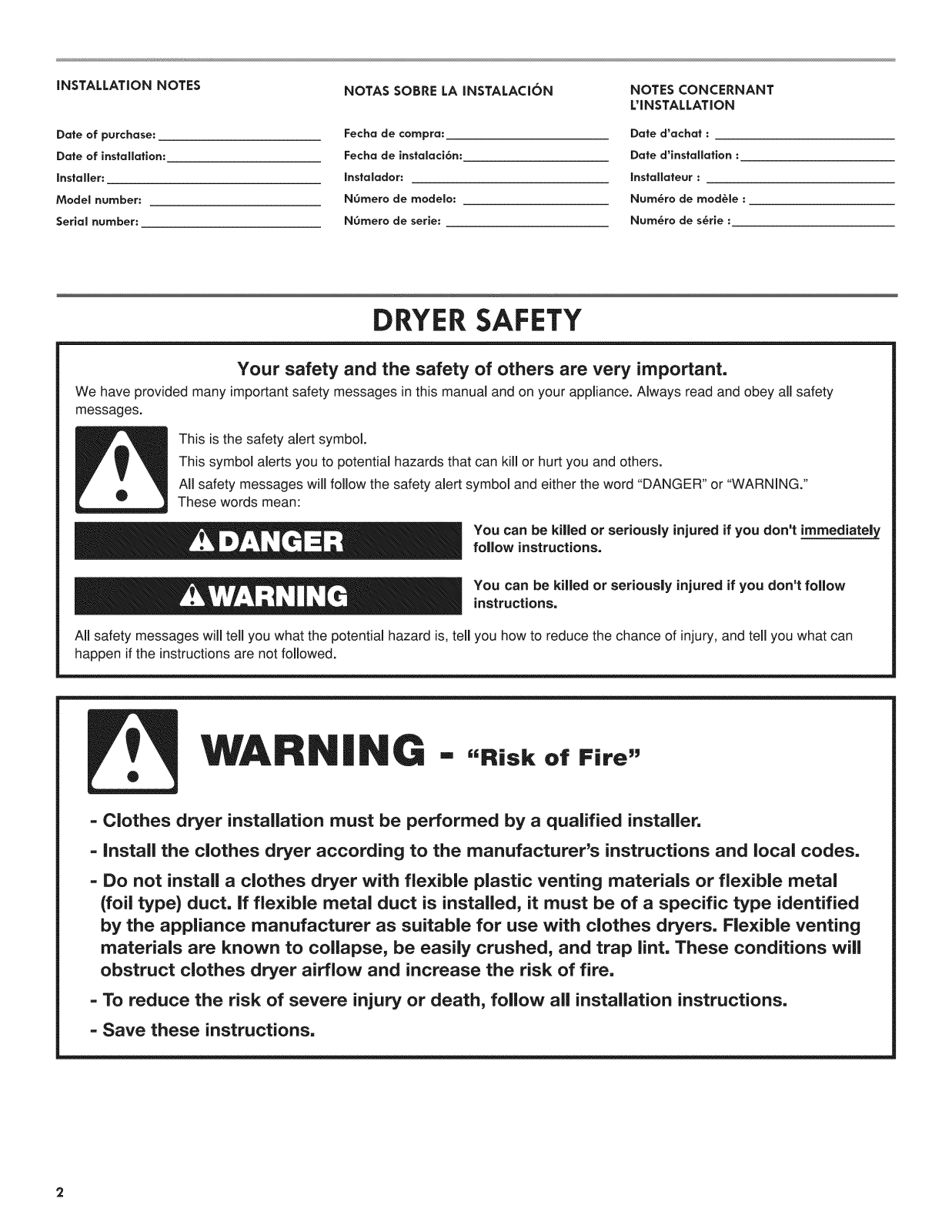

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

WARNING - ...i.kof

- Clothes dryer installation must be performed by a qualified installer.

- Install the clothes dryer according to the manufacturer's instructions and local codes.

- Do not install a clothes dryer with flexible plastic venting materials or flexible metal (foil type) duct. if flexible metal duct is installed, it must be of a specific type identified

by the appliance manufacturer as suitable for use with clothes dryers. Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will

obstruct clothes dryer airflow and increase the risk of fire.

- To reduce the risk of severe injury or death, follow all installation instructions.

- Save these instructions.

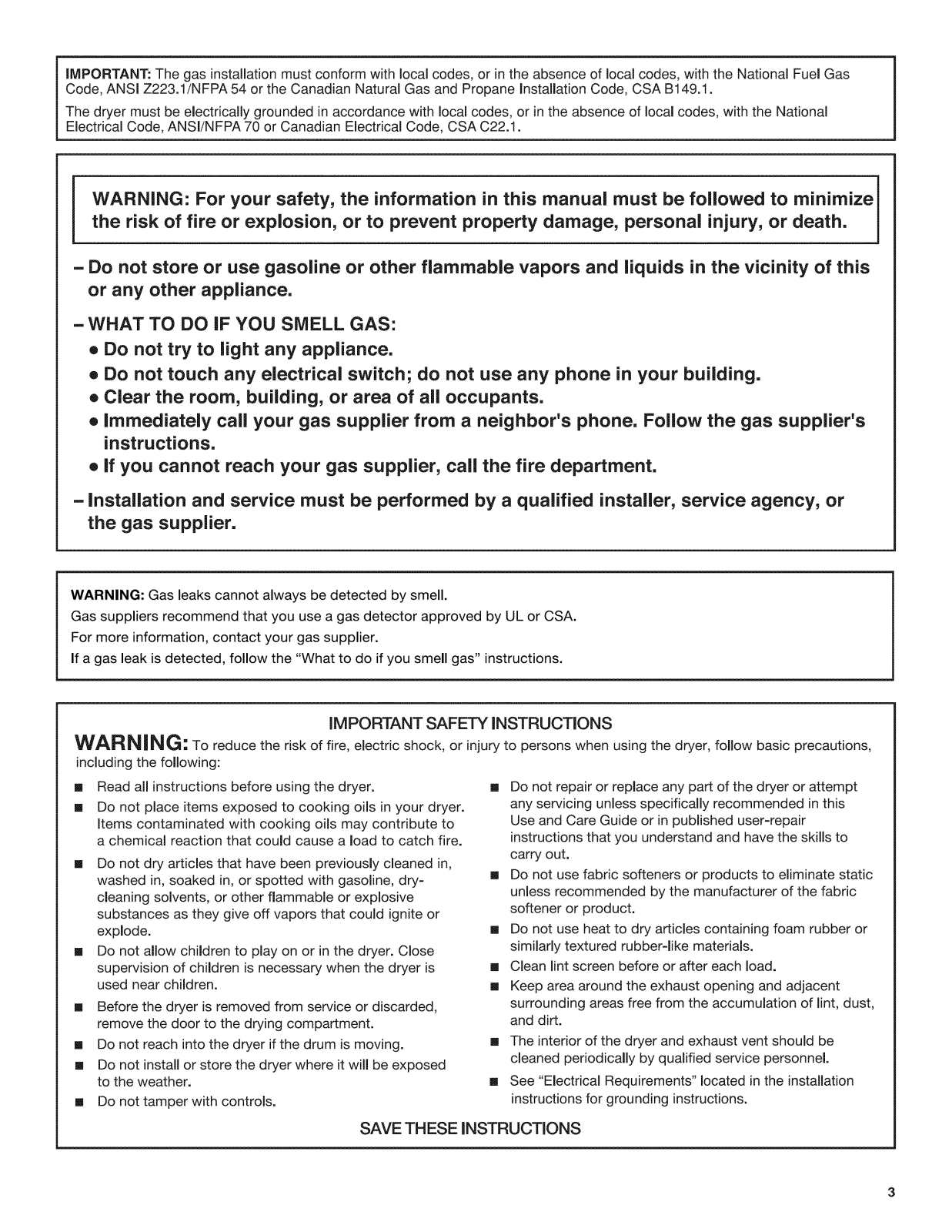

iMPORTANT."The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Code, ANSI Z223.1iNFPA 54 or the Canadian Natural Gas and Propane Installation Code, CSA B149.1. The dryer must be electrically grounded in accordance with local codes, or in the absence of local codes, with the National

Electrical Code, ANSIiNFPA 70 or Canadian Electrical Code, CSA C22.1.

WARNING: For your safety, the information in this manual must be followed to minimize the risk of fire or e×plosion, or to prevent property damage, personal injury, or death.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO iF YOU SMELL GAS:

• Do not try to light any appliance. = Do not touch any electrical switch; do not use any phone in your building.

= Clear the room, building, or area of all occupants. e Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

• if you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or the gas supplier.

WARNING: Gas leaks cannot always be detected by smell. Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier. If a gas leak is detected, follow the "What to do if you smell gas" instructions.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

[] Read all instructions before using the dryer. [] Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

[] Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry- cleaning solvents, or other flammable or explosive substances as they give off vapors that could ignite or explode.

[] Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is used near children.

[] Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

[] Do not reach into the dryer if the drum is moving. [] Do not install or store the dryer where it will be exposed

to the weather.

[] Do not tamper with controls.

SAVE THESE INSTRUCTIONS

[] Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this Use and Care Guide or in published user=repair

instructions that you understand and have the skills to carry out.

[] Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric softener or product.

[] Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

[] Clean lint screen before or after each load. [] Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust, and dirt.

[] The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

[] See "Electrical Requirements" located in the installation

instructions for grounding instructions.

in the State of Massachusetts, the following installation instructions apply:

[] installations and repairs must be performed by a qualified or licensed contractor, plumber, or gasfitter qualified or licensed by

the State of Massachusetts.

[] if using a ball valve, it shall be a T-handle type. [] A flexible gas connector, when used, must not exceed 3 feet.

State of California Proposition 65 Warnings: WARNING: This product contains one or more chemicals known to the State of California to cause cancer.

WARNING: This product contains one or more chemicals known to the State of California to cause birth defects or other reproductive harm.

IMPORTANT SAFETY INSTRUCTIONS

When discarding or storing your old clothes dryer, remove the door.

SAVE THESE INSTRUCTIONS

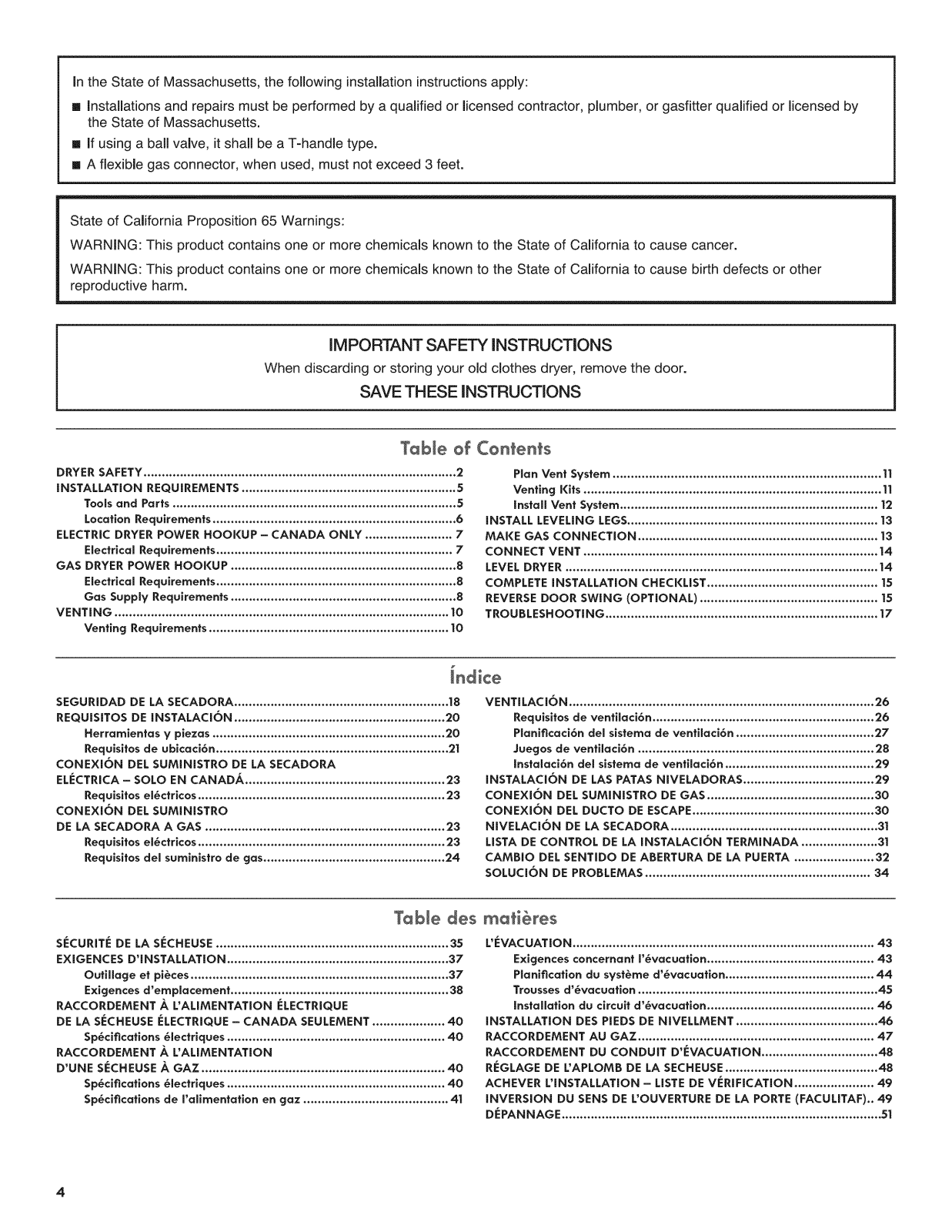

Table of Con_en_s

DRYER SAFETY ...................................................................................... :2

INSTALLATION REQUIREMENTS ........................................................... 5

Tools and Parts .............................................................................. 5

Location Requirements ................................................................... 6

ELECTRE DRYER POWER HOOKUP - CANADA ONLY ........................ 7

Electrical Requirements ................................................................. 7

GAS DRYER POWER HOOKUP .............................................................. 8

Electrical Requirements .................................................................. 8

Gas Supply Requirements .............................................................. 8

VENTING ............................................................................................ 10

Venting Requirements .................................................................. 10

Plan Vent System .......................................................................... 11

Venting Kits.................................................................................. II

Install Vent System ....................................................................... 1:2

INSTALL LEVELING LEGS..................................................................... 13

MAKE GAS CONNECTION .................................................................. 13

CONNECT VENT ................................................................................. 14

LEVEL DRYER ...................................................................................... 14

COMPLETE INSTALLATION CHECKLIST ............................................... 15

REVERSE DOOR SWING [OPTIONAL) ................................................. 15

TROUBLESHOOTING ........................................................................... 17

SEGURIDAD DE LA SECADORA ........................................................... t8

REQUISITOS DE INSTALACI6N ..........................................................20

Herramlentas y piezas ................................................................ 20

Requisitos de ubicaci6n ................................................................ 2t

CONEXIGN DEL SUMINISTRO DE LA SECADORA

ELECTRICA - SOLO EN CANAD/_. ....................................................... 23

Requisffos elGctricos .................................................................... 23

CONEXI6N DEL SUMINISTRO

DE LA SECADORA A GAS .................................................................. 23

Requisffos el_ctr_cos .................................................................... 23

Requisitos del suministro de gas .................................................. 24

Table des

SF:CURITF: DE LA SECHEUSE ................................................................ 35

EXIGENCES D'INSTALLATION ............................................................. 37

Ouffffage et pi@ces ....................................................................... 37

Exigences d'emplacement ............................................................ 38

RACCORDEMENT )k L'ALIMENTATION ELECTRIQUE

DE LA SECHEUSE ELECTRIQUE - CANADA SEULEMENT .................... 40

SpGciflcations 61ectriques ............................................................ 40

RACCORDEMENT }k L'ALIMENTATION

D'UNE SECHEUSE A GAZ ................................................................... 40

Sp6ciflcations 61ectriques ............................................................ 40

Sp_clflcc=tlons de rc=llmentatlon en gc=z ........................................ 41

indite

VENTILACI6N .................................................................................... 26

Requisffos de ventilac_6n ............................................................. 26

Planiflcac_6n del sistema de ventilc=c_6n ...................................... 27

Juegos de ventilac_6n ................................................................. 28

Instalc=ci6n del slstemc= de ventilc=ci6n ......................................... 29

INSTALACI6N DE LAS PATAS NIVELADORAS .................................... 29

CONEXION DEL SUMINISTRO DE GAS .............................................. 30

CONEXI6N DEL DUCTO DE ESCAPE .................................................. 30

NIVELACION DE LA SECADORA ......................................................... 3t

LISTA DE CONTROL DE LA INSTALACi6N TERMINADA ..................... 31

CAMBIO DEL SENTIDO DE ABERTURA DE LA PUERTA ...................... 32

SOLUCION DE PROBLEMAS .............................................................. 34

ma_i_res

L'EVACUATION ................................................................................... 43

Exlgences concernanf r_vacuaffon .............................................. 43

Plclnfflcat_on du svst_me d'Gvacuaffon ......................................... 44

Trousses d'_vacuaffon .................................................................. 45

Installation du clrcuitd'6vacuation .............................................. 46

INSTALLATION DES P_EDS DE NIVELLMENT ....................................... 46

RACCORDEMENT AU GAZ ................................................................. 47

RACCORDEMENT DU CONDUIT D'EVACUATION ................................ 48

RI_GLAGE DE L'APLOMB DE LA SECHEUSE .......................................... 48

ACHEVER L'INSTALLATION - LISTE DE VER_FICATION ...................... 49

iNVERSiON DU SENS DE L'OUVERTURE DE LA PORTE (FACULITAF).. 49

DI_PANNAGE ........................................................................................ 51

iNSTALLATiON

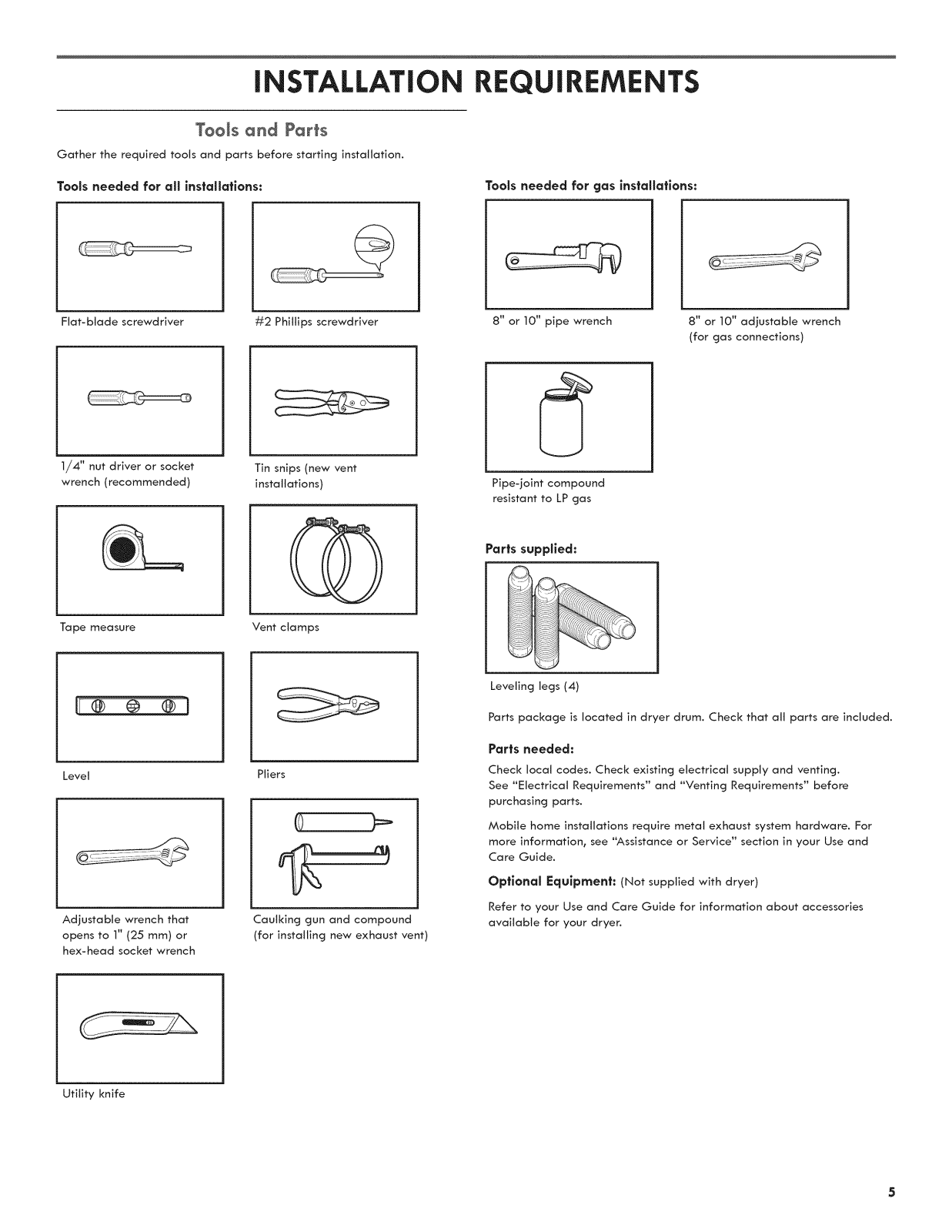

Tools =rid Parts

Gather the required tools and parts before starting installation.

REQUIREMENTS

Tools needed for all installations:

Flat-blade screwdriver

1/4" nut driver or socket wrench (recommended)

Tape measure

#2 Phillips screwdriver

Tin snips (new vent

installations)

Vent clamps

Tools needed for gas installations:

8" or 10" pipe wrench

Pipe-joint compound resistant to LP gas

Parts supplied:

8" or 10" adjustable wrench (for gas connections)

Level Pliers

Adjustable wrench that opens to 1" (25 mm) or

hex-head socket wrench

Utility knife

Caulking gun and compound (for installing new exhaust vent)

Leveling legs (4)

Parts package is located in dryer drum. Check that all parts are included.

Parts needed:

Check local codes. Check existing electrical supply and venting. See "Electrical Requirements" and "Venting Requirements" before purchasing parts.

Mobile home installations require metal exhaust system hardware. For more information_ see "Assistance or Service" section in your Use and

Care Guide,

Optional Equipment: (Not supplied with dryer)

Refer to your Use and Care Guide for information about accessories available for your dryer.

Explosion Hazard

Keep flarnrnable materials and vapors, such as gasoline, away from dryer.

Place dryer at least 18 inches (460 ram) above the floor

for a garage installation.

Failure to do so can result in death, explosion, or fire.

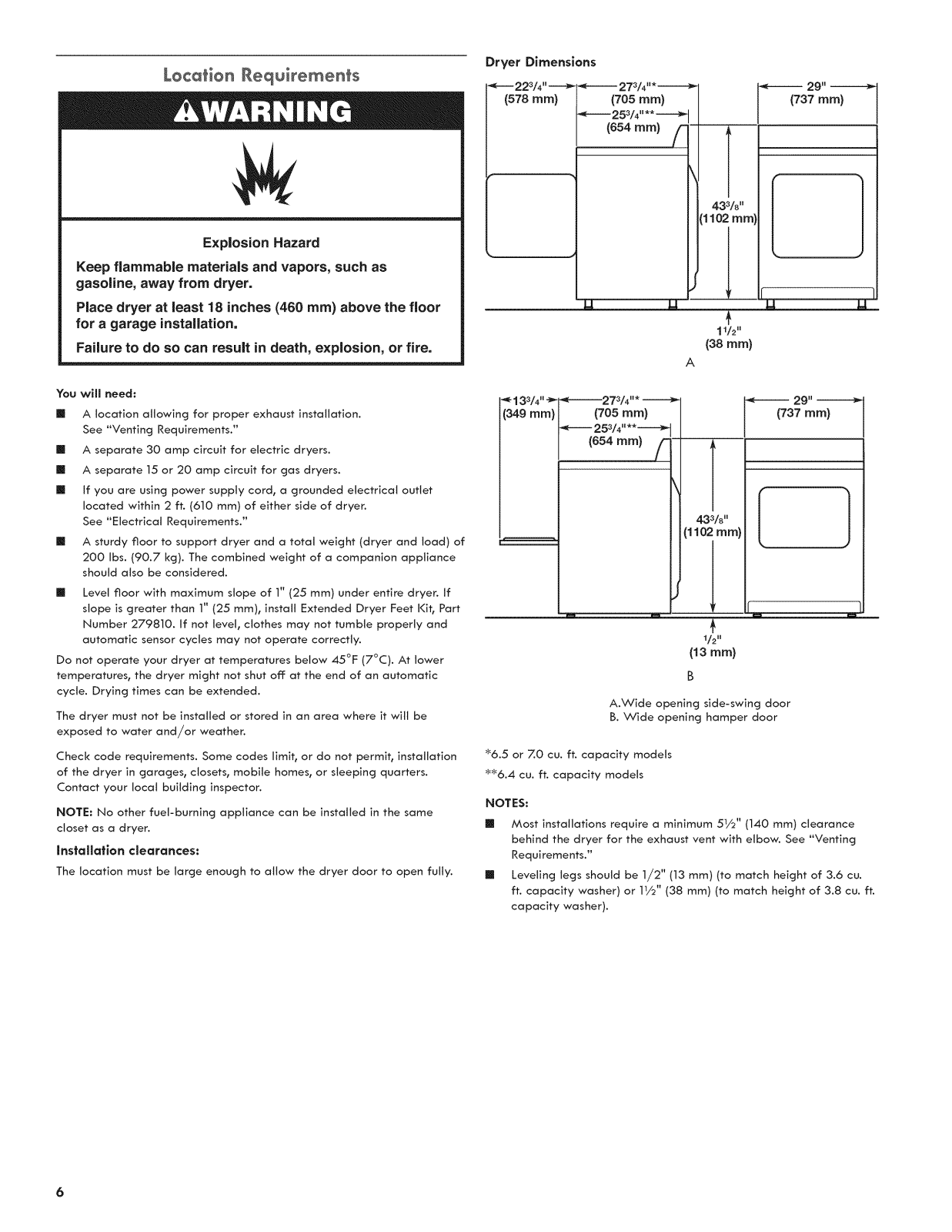

Dryer Dimensions

_--22s/4" _ _ 27s/4.*-----_

(578 ram) (705 ram)

.,_....._ 253/4.,, -.-......_

(654ram) /-

A ,

11102 mm}l

433/8" I 1

I V2"

(38 ram)

2g ''

7 ram)

You will need:

[] A location allowing for proper exhaust installation.

See "Venting Requirements." [] A separate 30 amp circuit for electric dryers. [] A separate 15 or 20 amp circuit for gas dryers. [] If you are using power supply cord, a grounded electrical outlet

located within 2 ft. (610 ram) of either side of dryer.

See "Electrical Requirements." [] A sturdy floor to support dryer and a total weight (dryer and toad) of

200 Ibs. (90.7 kg). The combined weight of a companion appliance

should also be considered. [] Level floor with maximum slope of 1" (25 mm) under entire dryer. If

slope is greater than 1" (25 ram), install Extended Dryer Feet Kit, Part

Number 279810. If not level, clothes may not tumble properly and

automatic sensor cycles may not operate correctly. Do not operate your dryer at temperatures below 45°F (7°C). At lower

temperatures, the dryer might not shut off: at the end of an automatic cycle. Drying times can be extended.

The dryer must not be installed or stored in an area where it will be exposed to water and/or weather.

Check code requirements. Some codes limit, or do not permit, installation of the dryer in garages, closets, mobile homes, or sleeping quarters. Contact your local building inspector.

NOTE: No other fuel-burning appliance can be installed in the same closet as a dryer.

Installation clearances:

The location must be large enough to allow the dryer door to open fully.

"_'13s/4 ''-_'- ""_27s/4 ''* _ _ 2g"

(34g mr'n) (705 ram) I ('737 ram)

.,======== (1 "102 mm)

253/4 .**....,.,.,.,.,.,.,.,-_

1/2H

(13 ram)

A.Wide opening side-swing door B. Wide opening hamper door

_6.5 or 7.0 cu. ft. capacity models _6.4 cu. ft. capacity models

NOTES: [] Most installations require a minimum 51/2 '' (140 mm) clearance

behind the dryer for the exhaust vent with elbow. See "Venting Requirements."

[] Leveling legs should be 1/2" (13 mm) (to match height of 3.6 cu.

ft. capacity washer) or 11/2" (38 ram) (to match height of 3.8 cu. ft. capacity washer).

Installation Spacing

14" max. _ (76 ram)

(356 m m)

f 18"

(457 ram)

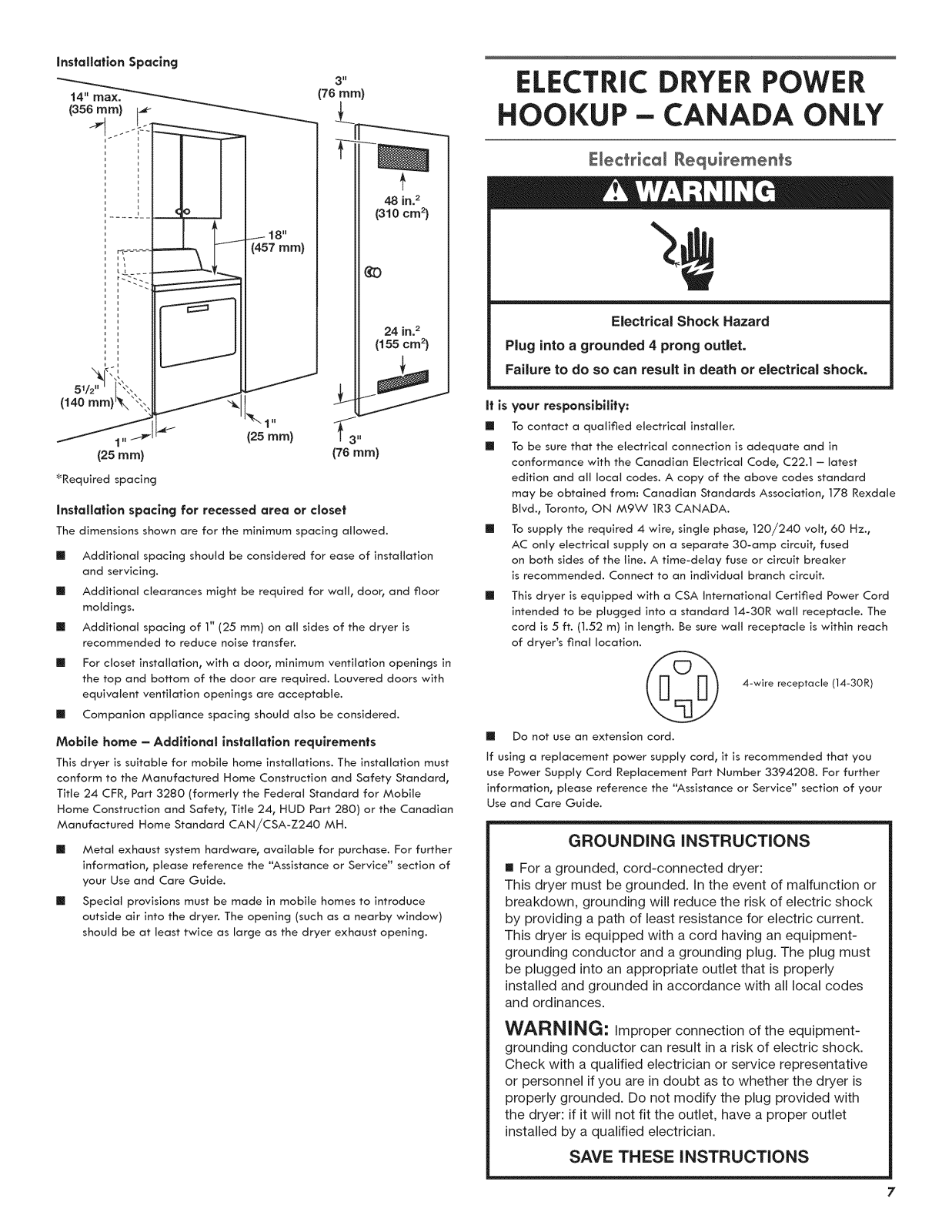

ELECTRICDRYERPOWER

HOOKUP - CANADA ONLY

E[e@rica[ Requiremen%

48 in?

(310cm_)

24 in?

(155cm_)

5V2"

(140 mm)

(25 ram)

_Required spacing

Installation spacing for recessed area or closet The dimensions shown are for the minimum spacing allowed.

[] Additional spacing should be considered for ease of installation

and servicing. [] Additional clearances might be required for wall, door, and floor

moldings. [] Additional spacing of 1" (25 mm) on all sides of the dryer is

recommended to reduce noise transfer. []

For closet installation, with a door, minimum ventilation openings in

the top and bottom of the door are required. Louvered doors with

equivalent ventilation openings are acceptable.

[]

Companion appliance spacing should also be considered.

Mobile home = Additional installation requirements This dryer is suitable for mobile home installations. The installation must

conform to the Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (formerly the Federal Standard for Mobile

Home Construction and Safety, Title 24, HUD Part 280) or the Canadian

Manufactured Home Standard CAN/CSA-Z240 MH.

[] Metal exhaust system hardware, available for purchase. For further

information, please reference the "Assistance or Service" section of

your Use and Care Guide. [] Special provisions must be made in mobile homes to introduce

outside air into the dryer. The opening (such as a nearby window)

should be at least twice as large as the dryer exhaust opening.

(76 ram)

Electrical Shock Hazard

Plug into a grounded 4 prong outlet. Failure to do so can result in death or electrical shock.

it is your responsibility:

[] To contact a qualified electrical installer. [] To be sure that the electrical connection is adequate and in

conformance with the Canadian Electrical Code, C22.1 - latest edition and all local codes. A copy of the above codes standard may be obtained from: Canadian Standards Association, 178 Rexdale Blvd., Toronto, ON M9W 1R3 CANADA.

[] To supply the required 4 wire, single phase, 120/240 volt, 60 Hz.,

AC only electrical supply on a separate 30-amp circuit, fused on both sides of the line. A time-delay fuse or circuit breaker

is recommended. Connect to an individual branch circuit.

[] This dryer is equipped with a CSA International Certified Power Cord

intended to be plugged into a standard 14-30R wall receptacle. The cord is 5 ft. (1.52 m) in length. Be sure wall receptacle is within reach of dryer's final location.

A-wire receptacle (14-30R)

[] Do not use an extension cord.

if using a replacement power supply cord, it is recommended that you use Power Supply Cord Replacement Part Number 3394208. For further

information, please reference the "Assistance or Service" section of your Use and Care Guide.

GROUNDING iNSTRUCTiONS

[] For a grounded, cord-connected dryer:

This dryer must be grounded, in the event of malfunction or

breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with all local codes

and ordinances.

WARNING: improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with

the dryer: if it will not fit the outlet, have a proper outlet

installed by a qualified electrician.

SAVE THESE INSTRUCTIONS

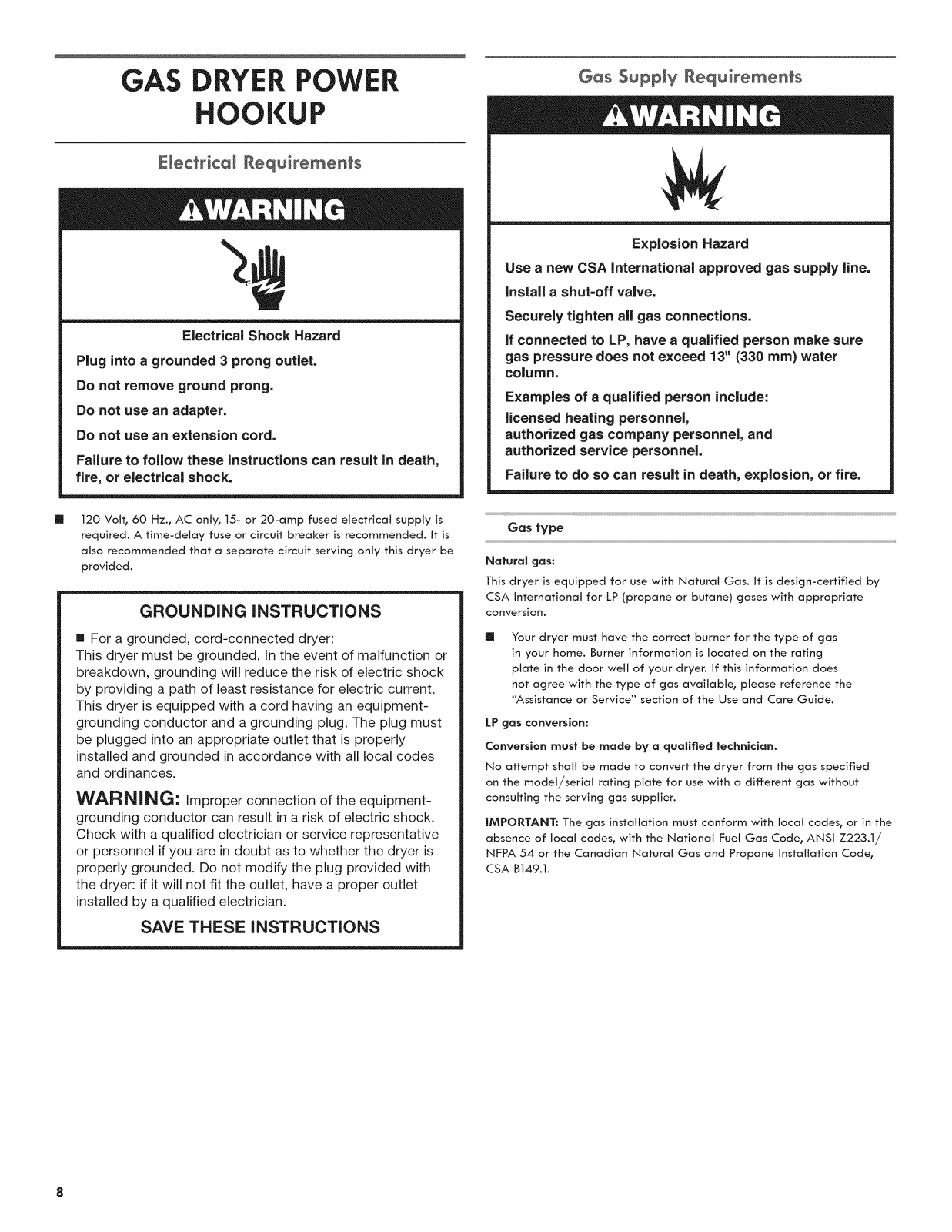

GAS DRYERPOWER

HOOKUP

Electrical Requirements

Electrical Shock Hazard

Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter.

Do not use an extension cord. Failure to follow these instructions can result in death,

fire, or electrical shock.

[]

120 Volt, 60 Hz., AC only, 15- or 20-amp fused electrical supply is required. A time-delay fuse or circuit breaker is recommended. It is also recommended that a separate circuit serving only this dryer be provided.

GROUNDING iNSTRUCTiONS

m For a grounded, cord-connected dryer:

This dryer must be grounded. In the event of malfunction or

breakdown, grounding will reduce the risk of electric shock by providing a path of least resistance for electric current.

This dryer is equipped with a cord having an equipment-

grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly

installed and grounded in accordance with all local codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualified electrician or service representative

or personnel if you are in doubt as to whether the dryer is properly grounded. Do not modify the plug provided with the dryer: if it will not fit the outlet, have a proper outlet installed by a qualified electrician.

SAVE THESE iNSTRUCTiONS

Gas Supply Requirements

Explosion Hazard

Use a new CSA International approved gas supply line. Install a shut=off valve.

Securely tighten all gas connections. if connected to LP, have a qualified person make sure

gas pressure does not exceed 13" (330 ram)water column.

Examples of a qualified person include: licensed heating personnel,

authorized gas company personnel, and authorized service personnel.

Failure to do so can result in death, explosion, or fire.

Gas _ype

Natural gas: This dryer is equipped for use with Natural Gas. It is design-certified by

CSA International for LP (propane or butane) gases with appropriate conversion.

[]

Your dryer must have the correct burner for the type of gas in your home. Burner information is located on the rating

plate in the door well of your dryer. If this information does not agree with the type of gas available, please reference the

"Assistance or Service" section of the Use and Care Guide.

LP gas conversion:

Conversion must be made by a qualified technician.

No attempt shall be made to convert the dryer from the gas specified on the model/serial rating plate for use with a different gas without consulting the serving gas supplier.

IMPORTANT: The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas Code, ANSI Z223.1/

NFPA 54 or the Canadian Natural Gas and Propane installation Code,

CSA B149.1.

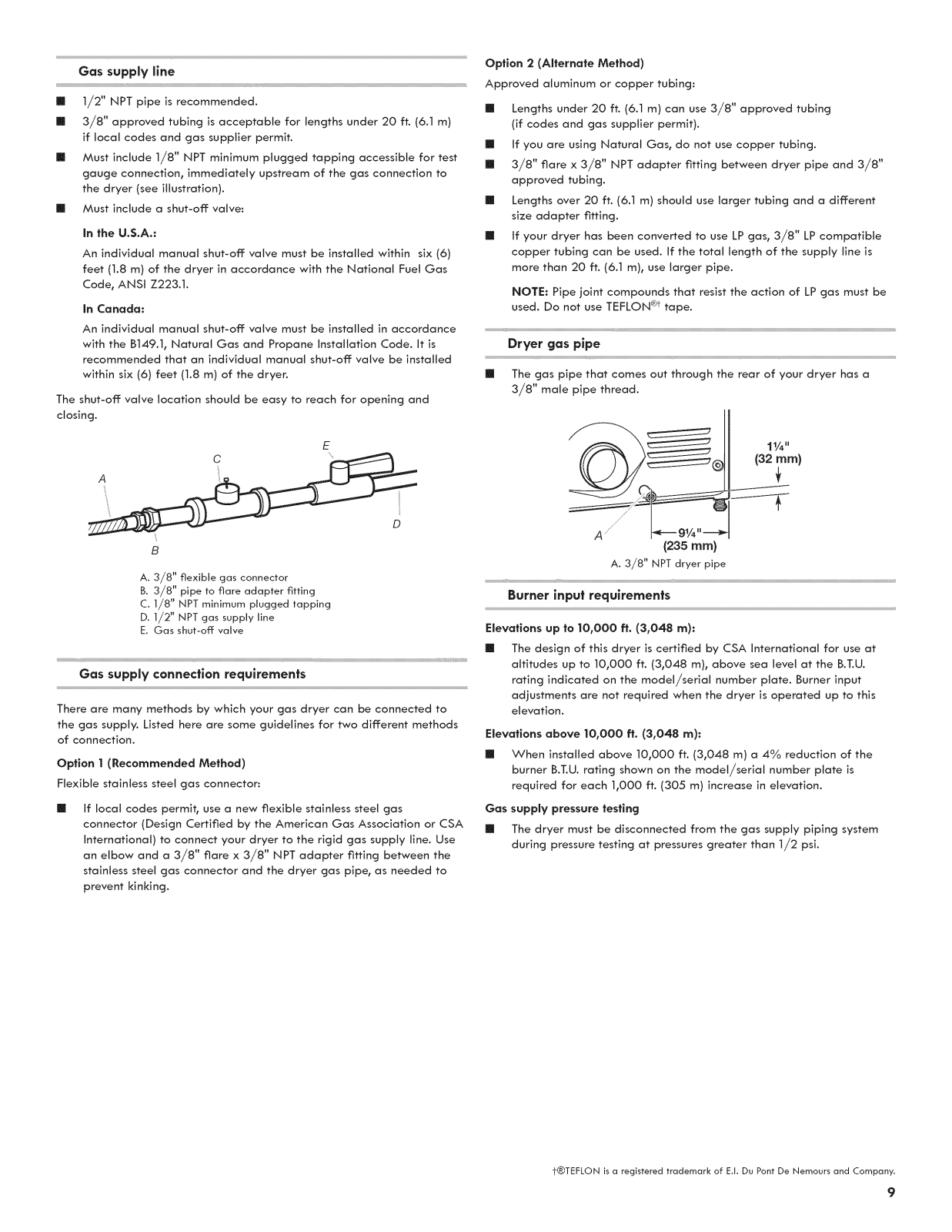

Gas supply line

[] 1/2" NPT pipe is recommended. [] 3/8" approved tubing is acceptable for lengths under 20 ft. (6.1 m)

if local codes and gas supplier permit. [] Must include 1/8" NPT minimum plugged tapping accessible for test

gauge connection, immediately upstream of the gas connection to

the dryer (see illustration). [] Must include a shut-off valve:

In the U.S.A.:

An individual manual shut-off valve must be installed within six (6)

feet (1.8 m) of the dryer in accordance with the National Fuel Gas

Code, ANSI Z223.1.

In Canada:

An individual manual shut-off valve must be installed in accordance

with the B149.1, Natural Gas and Propane Installation Code. It is

recommended that an individual manual shut-off valve be installed

within six (6) feet (1.8 m) of the dryer.

The shut-off valve location should be easy to reach for opening and closing.

Option 2 (Alternate Method) Approved aluminum or copper tubing:

[] Lengths under 20 ft. (6.1 m) can use 3/8" approved tubing

(if codes and gas supplier permit). [] If you are using Natural Gas, do not use copper tubing. [] 3/8" flare x 3/8" NPT adapter fitting between dryer pipe and 3/8"

approved tubing. [] Lengths over 20 ft. (6.1 m) should use larger tubing and a different

size adapter fitting. [] If your dryer has been converted to use LP gas, 3/8" LP compatible

copper tubing can be used. If the total length of the supply line is

more than 20 ft. (6.1 m), use larger pipe.

NOTE: Pipe joint compounds that resist the action of LP gas must be

used. Do not use TEFLON _ettape.

Dryer gas pipe

[] The gas pipe that comes out through the rear of your dryer has a

3/8" male pipe thread.

A. 3/8" flexible gas connector B. 3/8" pipe to flare adapter fitting

C. 1/8" NPT minimum plugged tapping D. 1/2" NPT gas supply line

E. Gas shut-off valve

Gas supply connection requirements

There are many methods by which your gas dryer can be connected to

the gas supply. Listed here are some guidelines for two different methods of connection.

Option I (Recommended Method)

Flexible stainless steel gas connector:

If local codes permit, use a new flexible stainless steel gas

connector (Design Certified by the American Gas Association or CSA

International) to connect your dryer to the rigid gas supply line. Use

an elbow and a 3/8" flare x 3/8" NPT adapter fitting between the

stainless steel gas connector and the dryer gas pipe, as needed to prevent kinking.

1¼"

(32 ram}

y,,,"

A .... _-- g¼"---_

(235 mm)

A. 3/8" NPT dryer pipe

Burner input requirements

Elevations up to 10,000 ft. (3,048 m): [] The design of this dryer is certified by CSA international for use at

altitudes up to 10_000 ft. (3,048 m), above sea level at the B.T.U.

rating indicated on the model/serial number plate. Burner input

adjustments are not required when the dryer is operated up to this

elevation.

Elevations above 10,000 ft. (3,048 m): [] When installed above 10,000 ft. (3,048 m) a 4% reduction of the

burner B.T.U. rating shown on the model/serial number plate is

required for each 1,000 ft. (305 m) increase in elevation.

Gas supply pressure testing [] The dryer must be disconnected from the gas supply piping system

during pressure testing at pressures greater than 1/2 psi.

t®TEFLON is a registered trademark of E.I. Du Pont De Nemours and Company.

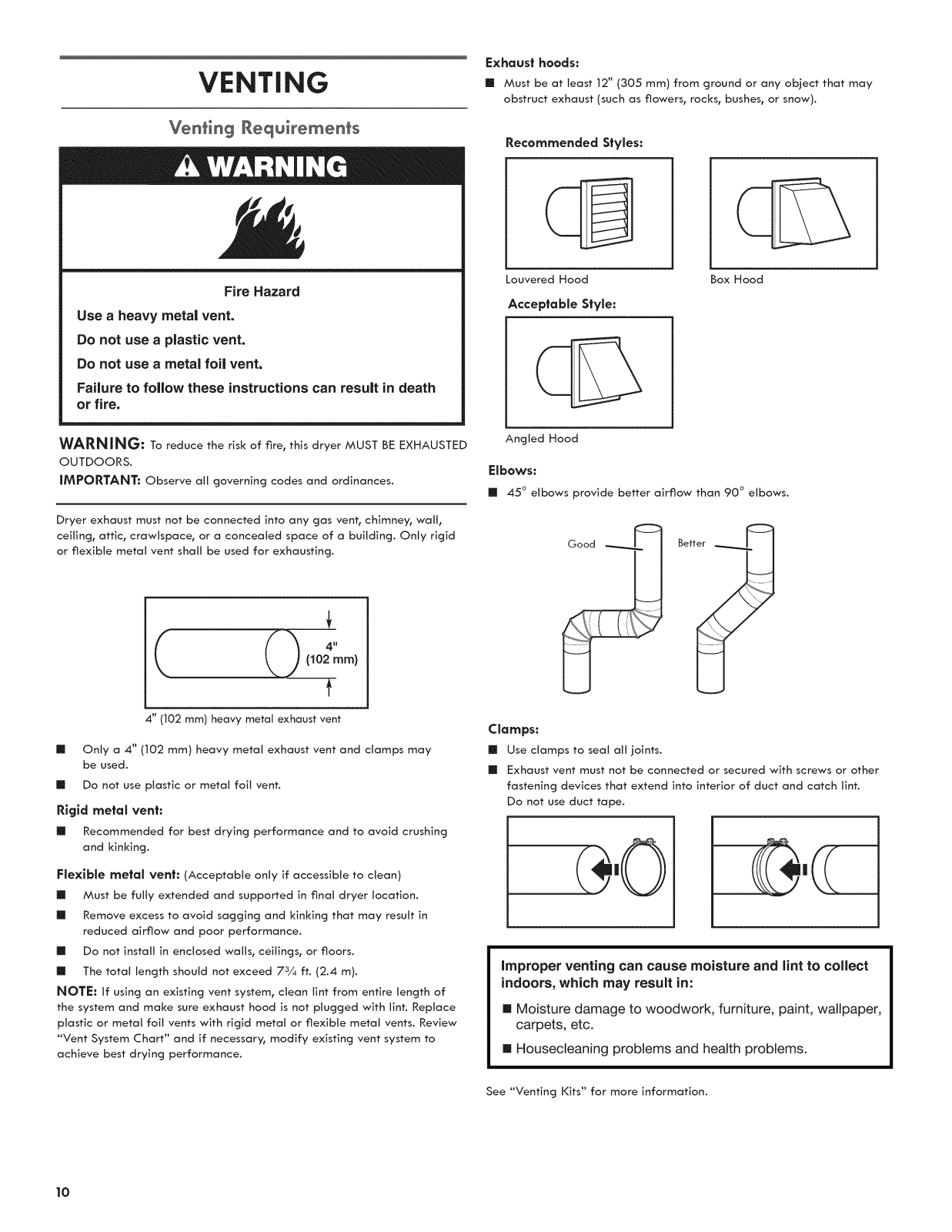

VENTING

Exhaust hoods:

[] Must be at least 12" (305 ram) from ground or any object that may

obstruct exhaust (such as flowers, rocks, bushes, or snow).

Ven_ing Requirements

Fire Hazard

Use a heavy metal vent. Do not use a plastic vent.

Do not use a metal foil vent, Failure to follow these instructions can result in death

or fire,

WARNING: Toreducetheriskoffire,thisdryer MUSTBEEXHAUSTED

OUTDOORS.

iMPORTANT: Observe all governing codes and ordinances.

Dryer exhaust must not be connected into any gas vent, chimney, wall, ceiling, attic, crawlspace, or a concealed space of a building. Only rigid or flexible metal vent shall be used for exhausting.

Recommended Styles:

Louvered Hood

Acceptable Style:

Angled Hood

Box Hood

Elbows:

[] 45 ° elbows provide better airflow than 90 ° elbows.

( 0

(102mm)

4" (102 ram) heavy metal exhaust vent

[] Only a 4" (102 ram) heavy metal exhaust vent and clamps may

be used.

[] Do not use plastic or metal foil vent.

Rigid metal vent: [] Recommended for best drying performance and to avoid crushing

and kinking.

Flexible metal vent: (Acceptable only if accessible to clean) [] Must be fully extended and supported in final dryer location. [] Remove excess to avoid sagging and kinking that may result in

reduced airflow and poor performance. [] Do not install in enclosed walls, ceilings, or floors. [] The total length should not exceed 73¼ ft. (2.4 m). NOTE: if using an existing vent system, clean lint from entire length of

the system and make sure exhaust hood is not plugged with lint. Replace

plastic or metal foil vents with rigid metal or flexible metal vents. Review "Vent System Chart" and if necessary, modify existing vent system to

achieve best drying performance.

Better ?

Clamps:

[]

Use clamps to seat all joints. Exhaust vent must not be connected or secured with screws or other

[]

fastening devices that extend into interior of duct and catch lint. Do not use duct tape.

Improper venting can cause moisture and lint to collect indoors,which may result in:

[] Moisture damage to woodwork, furniture, paint, wallpaper,

carpets, etc.

[] Housecleaning problems and health problems.

See "Venting Kits" for more information.

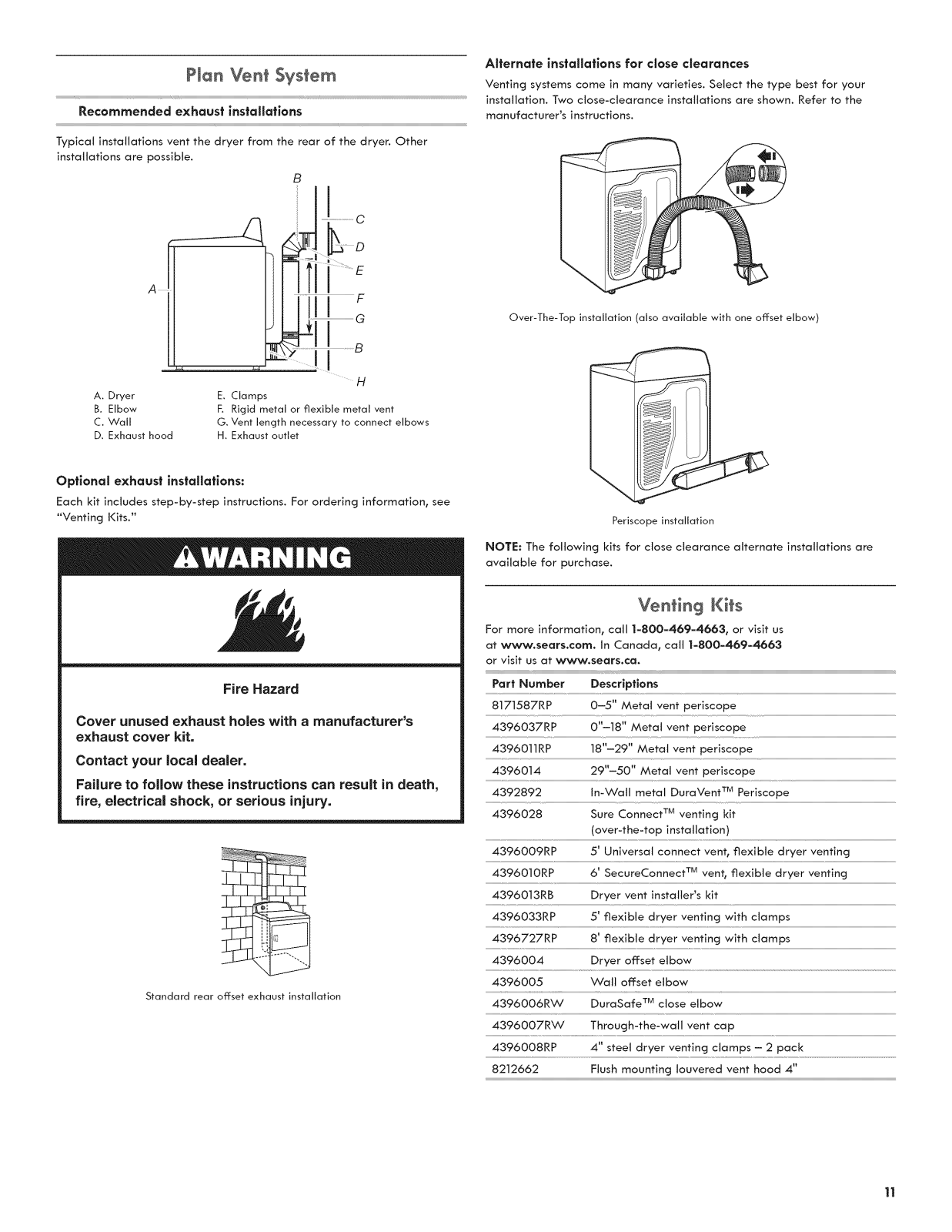

Plan Ven_ System

Recommended exhaust installations

Typical installations vent the dryer from the rear of the dryer. Other installations are possible.

.........................C

Alternate installations for close clearances

Venting systems come in many varieties. Select the type best for your installation. Two close-clearance installations are shown. Refer to the

manufacturer's instructions.

fill:

A. Dryer E. Clamps B. Elbow F. Rigid metal or flexible metal vent

C. Wail G. Vent length necessary to connect elbows D. Exhaust hood H. Exhaust outlet

Optional exhaust installations:

Each kit includes step-by-step instructions. For ordering information, see "Venting Kits."

Fire Hazard

Cover unused exhaust holes with a manufacturer's exhaust cover kit.

Contact your local dealer.

Failure to follow these instructions can result in death,

fire, electrical shock, or serious injury.

Standard rear offset exhaust installation

Over-The-Top installation (also available with one offset elbow)

Periscope installation

NOTE: The following kits for close clearance alternate installations are available for purchase.

Ven_ing Ki_s

For more information, call 1-800-469-4663, or visit us at www.sears.com. In Canada, call 1=800=469=4663

or visit us at _AA_v.sears.ca.

r r r,

Part Number Descriptions

8171587RP 0-5" Metal vent periscope 4396037RP 0"-18" Metal vent periscope 4396011RP 18"J29" Metal vent periscope

4396014 29"-50" Metal vent periscope 4392892 In-Wall metal DuraVent TM Periscope 4396028 Sure Connect TM venting kit

(over-the-top installation)

4396009RP 5' Universal connect vent, flexible dryer venting 4396010RP 6' SecureConnect TM vent, flexible dryer venting 4396013RB Dryer vent instalter's kit 4396033RP 5' flexible dryer venting with clamps 4396727RP 8' flexible dryer venting with clamps 4396004 Dryer offset elbow

4396005 Wall offset elbow 4396006RW DuraSafe TM close elbow

4396007RW Through-the-wall vent cap 4396008RP 4" steel dryer venting clamps - 2 pack

8212662 Flush mounting touvered vent hood 4"

Special provisions for mobile home installations:

The exhaust vent must be securely fastened to a noncombustible portion of the mobile home structure and must not terminate beneath the mobile

home. Terminate the exhaust vent outside.

12" rnin.

(305 ram)

Install exhaust hood and use caulking compound to seal exterior

wall opening around exhaust hood.

Determine vent path:

Select route that will provide straightest and most direct

path outdoors. m Plan installation to use fewest number of elbows and turns.

m When using elbows or making turns, allow as much room as possible. m Bend vent gradually to avoid kinking.

m Use as few 90 ° turns as possible.

Determine vent length and elbows needed for best drying performance:

m Use following "Vent System Chart" to determine type of vent material

and hood combinations acceptable to use.

NOTE: Do not use vent runs longer than those specified in "Vent

System Chart." Exhaust systems longer than those specified will:

m Shorten life of dryer.

m Reduce performance, resulting in longer drying times and

increased energy usage.

The "Vent System Chart" provides venting requirements that will help achieve best drying performance.

Vent S''stem Chart

Number of Type Box/Iouvered 90 ° turns or of vent hoods

elbows

Angled

hoods

2. Connect vent to exhaust hood

Vent must fit inside the exhaust hood. Secure vent to exhaust hood with 4" (102 mm) clamp. Run vent to dryer location using straightest

path possible. Avoid 90 ° turns. Use clamps to seal all joints. Do not use duct tape, screws, or other fastening devices that extend into interior of vent to secure vent, because they can catch lint.

0 Rigid metal 64 ft. (20 m)

| Rigid metal 54 ft. (16.5 m)

2 Rigid metal 44 ft. (13.4 m)

3 Rigid metal

4 Rigid metal

NOTE: Side and bottom exhaust installations have a 90 ° turn inside

the dryer. To determine maximum exhaust length, add one 90 ° turn to the chart.

35 ft. (10.7 m) 29 ft. (8.8 m)

27 ft. (8.2 m) 21 ft. (6.4 m)

58 ft. (17.7 m)

48 ft. (14.6 m)

38 ft. (11.6 m)

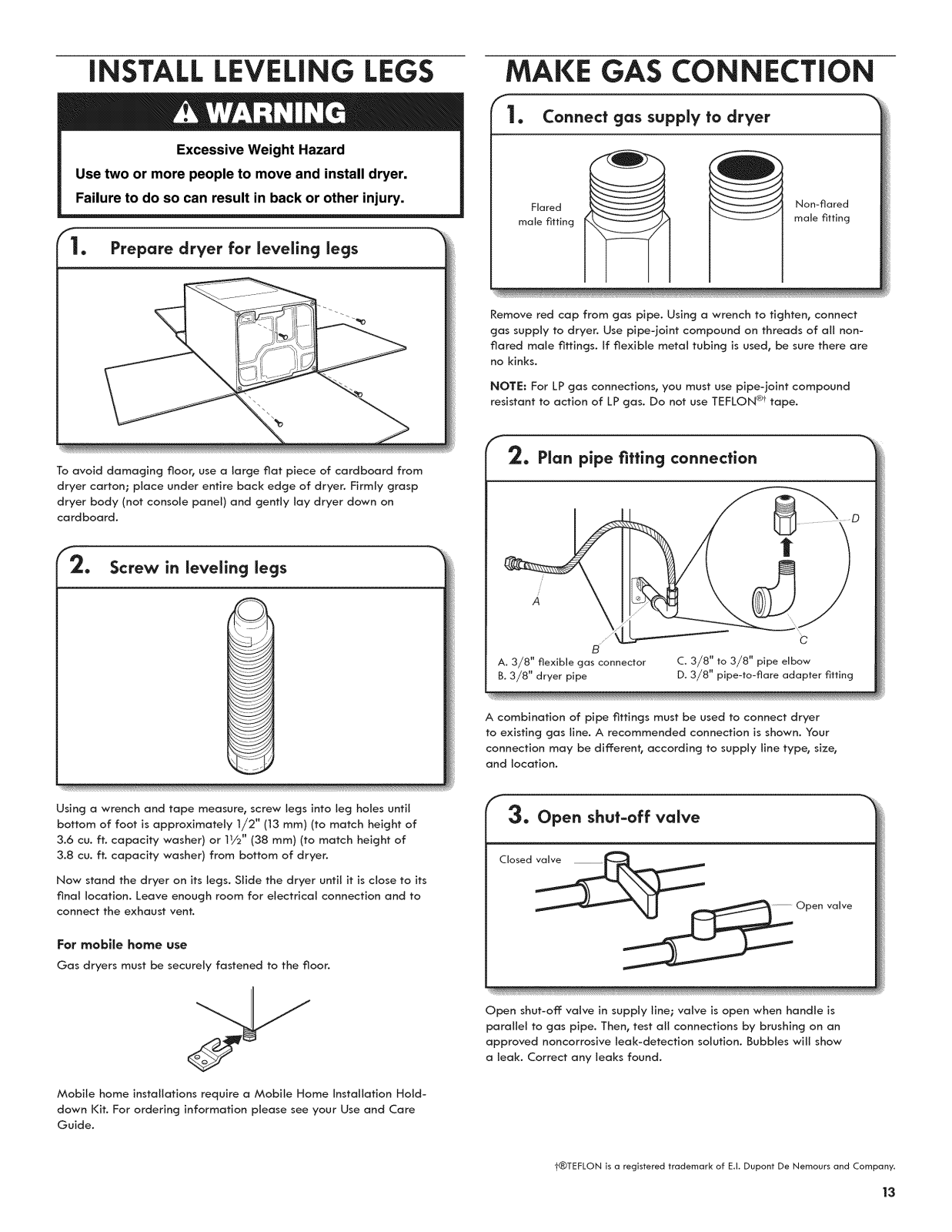

iNSTALL LEVELING LEGS

ExcessiveWeight Hazard

Use two or more people to move and install dryer.

Failure to do so can result in back or other injury.

Prepare dryer for leveling legs

MAKE GAS CONNECTION

1, Connect gas supply to dryer

Flared

rnale fitting

Remove red cap from gas pipe. Using a wrench to tighten, connect gas supply to dryer. Use pipe-joint compound on threads of all non- flared male fittings. If flexible metal tubing is used, be sure there are

no kinks.

NOTE: For LP gas connections, you must use pipe-joint compound resistant to action of LP gas. Do not use TEFLON ®t tape.

Non-flared male fitting

To avoid damaging floor, use a large fiat piece of cardboard from dryer carton; place under entire back edge of dryer. Firmly grasp

dryer body (not console panel) and gently lay dryer down on cardboard.

Screw in leveling legs

Using a wrench and tape measure, screw legs into leg holes until bottom of foot is approximately 1/2" (13 mm) (to match height of

3.6 cu. ft. capacity washer) or 11/2'' (38 mm) (to match height of

3.8 cu. ft. capacity washer) from bottom of dryer.

Now stand the dryer on its legs. Slide the dryer until it is close to its final location. Leave enough room for electrical connection and to

connect the exhaust vent.

2. Plan pipe fitting connection

Ao 3/8" flexible gas connector Bo 3/8" dryer pipe

A combination of pipe fittings must be used to connect dryer to existing gas line. A recommended connection is shown. Your connection may be different, according to supply line type, size,

and location.

g ¸

C. 3/8" to 3/8" pipe elbow

Do 3/8" pipe-to-flare adapter fitting

3. Open shut=off valve

Closed

valve

For mobile home use

Gas dryers must be securely fastened to the floor.

Mobile home installations require a Mobile Home Installation Hold- down Kit. For ordering information please see your Use and Care

Guide.

Open

Open shut-off: valve in supply line; valve is open when handle is parallel to gas pipe. Then, test all connections by brushing on an

approved noncorrosive leak-detection solution. Bubbles will show a leak. Correct any leaks found.

t®TEFLON is a registeredtrademark of E.LDupont De Nemoursand Company.

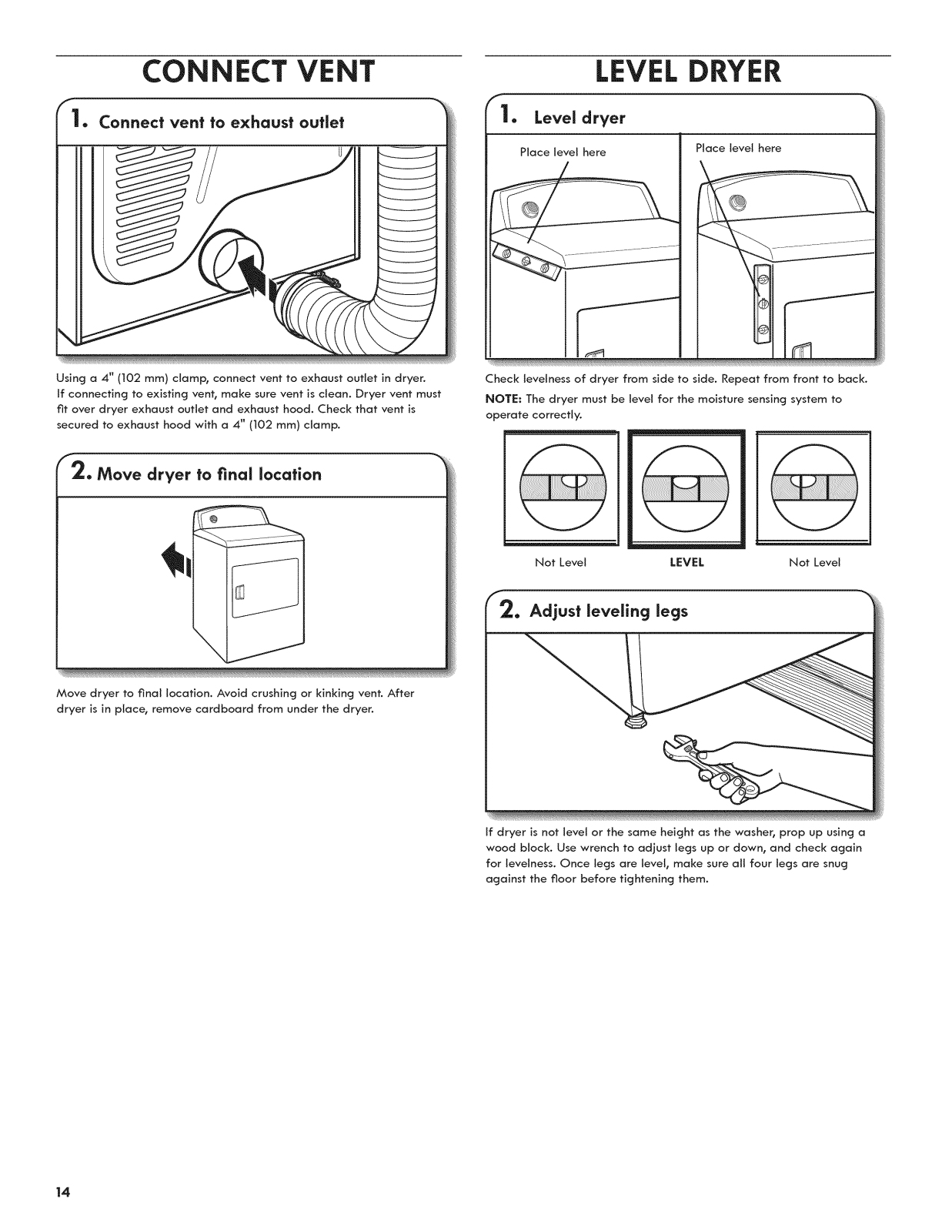

CONNECT VENT

LEVEL DRYER

1. Connect vent to exhaust outlet

Using a 4" (102 mm) clamp, connect vent to exhaust outlet in dryer.

Jf connecting to existing vent, make sure vent is clean. Dryer vent must fit over dryer exhaust outlet and exhaust hood. Check that vent is secured to exhaust hood with a 4" (102 mm) clamp.

2. Move dryer to flnal location

fi, Level dryer

Place level here

Check levelness of dryer from side to side. Repeat from front to back. NOTE: The dryer must be level for the moisture sensing system to

operate correctly.

Not Level LEVEL Nat Level

Place level here

Move dryer to final location. Avoid crushing or kinking vent. After dryer is in place, remove cardboard from under the dryer.

2. Adjust leveling legs

If dryer is not level or the same height as the washer, prop up using a wood block. Use wrench to adjust legs up or down, and check again for levelness. Once legs are level, make sure all four legs are snug against the floor before tightening them.

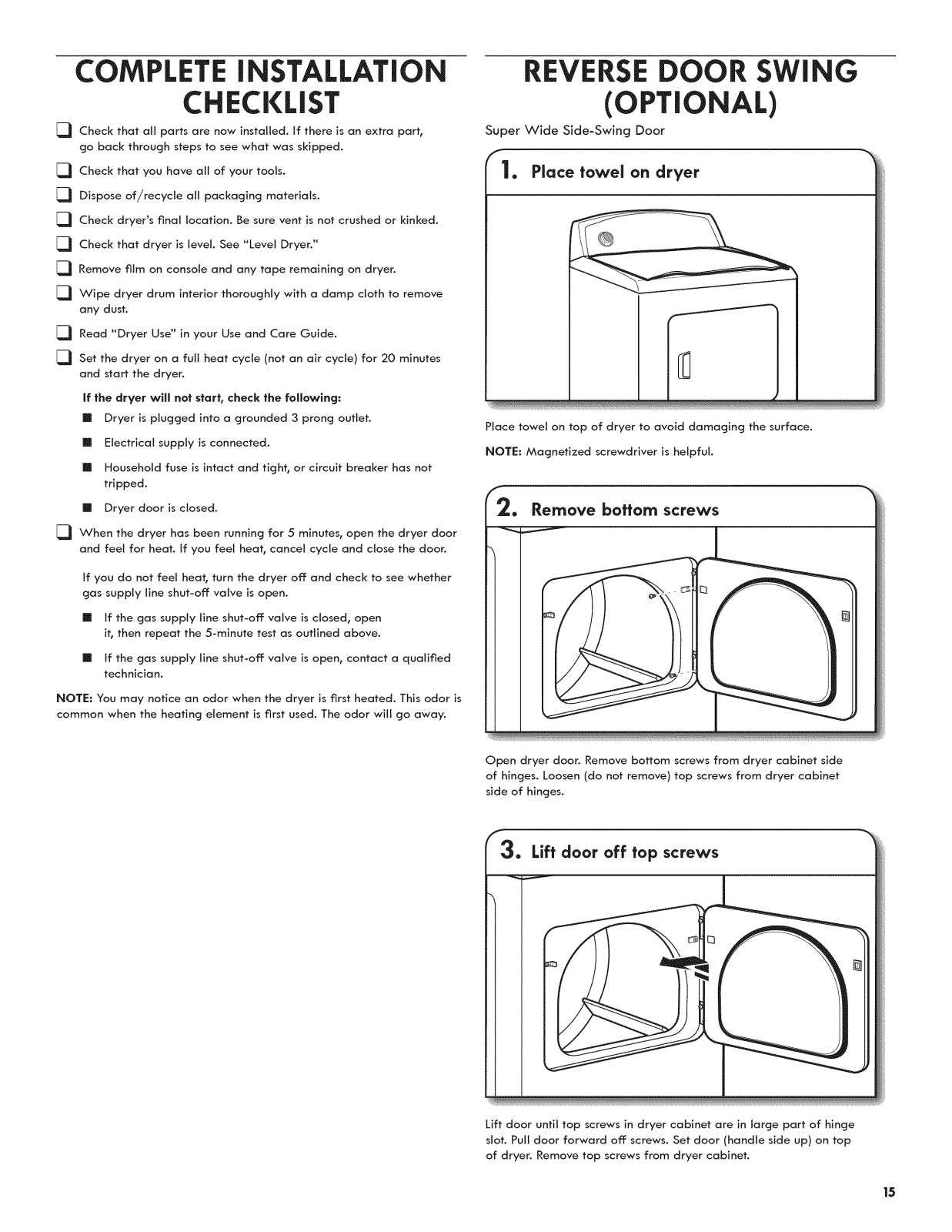

COMPLETE iNSTALLATiON

REVERSEDOORSWING

CHECKLIST

[_ Check that all parts are now installed. If there is an extra part,

go back through steps to see what was skipped.

[_ Check that you have all of your tools.

[_ Dispose of/recycle all packaging materials.

[_ Check dryer's final location. Be sure vent is not crushed or kinked.

[_ Check that dryer is level. See '"Level Dryer.'"

[_ Remove film on console and any tape remaining on dryer.

[_ Wipe dryer drum interior thoroughly with a damp cloth to remove

any dust.

[_ Read '"Dryer Use _"in your Use and Care Guide.

[_ Set the dryer on a full heat cycle (not an air cycle) for 20 minutes

and start the dryer.

If the dryer will not start, check the following: [] Dryer is plugged into a grounded 3 prong outlet.

[] Electrical supply is connected.

[] Household fuse is intact and tight, or circuit breaker has not

tripped.

[] Dryer door is closed.

[_ When the dryer has been running for 5 minutes, open the dryer door

and feel for heat. If you feel heat, cancel cycle and close the door.

(OPTIONAL)

Super Wide Side-Swing Door

]. Place towel on dryer

Place towel on top of dryer to avoid damaging the surface.

NOTE: Magnetized screwdriver is helpful.

2. Remove bottom screws

If you do not feel heat, turn the dryer off and check to see whether gas supply line shut-off valve is open.

[] If the gas supply line shut-off valve is closed, open

it, then repeat the 5-minute test as outlined above.

[] If the gas supply line shut-off valve is open, contact a qualified

technician.

NOTE: You may notice an odor when the dryer is first heated. This odor is common when the heating element is first used. The odor will go away.

Open dryer door. Remove bottom screws from dryer cabinet side of hinges. Loosen (do not remove) top screws from dryer cabinet side of hinges.

3. Lift door off top screws

Lift door until top screws in dryer cabinet are in large part of hinge slot. Pull door forward off: screws. Set door (handle side up) on top of dryer. Remove top screws from dryer cabinet.

4. Remove screws from hinges

7. Rotate outer door

Remove screws attaching hinges to door.

5. Remove screws from door

Remove screws at top, bottom, and side of door (4 screws) that hold the inner and outer door together. Holding door over towel on dryer,

grasp sides of outer door and lift to separate it from inner door. Set outer door aside.

NOTE: Do not pry apart with putty knife or screwdriver. Do not pull on door seal or plastic door catches.

Rotate outer door 180 ° and set it back clown on inner door. Reattach outer door panel to inner door panel so handle is on the side where

hinges were lust removed. Insert 4 door screws.

8. Rip door over

Flip door over so handle side is down.

9. Attach door hinges

6. Switch door catch, bezel, & plug

Catch and bezel Plug

Remove the door catch, bezel, and plug from the inside of the inner door by squeezing and pulling/pushing them. Place the door catch, bezel, and plug on the sides opposite from where they were.

Reattach door hinges to dryer door so that the larger hole is at the bottom of the hinge.

Remove door strike and door strike plug from dryer cabinet. Insert the door strike into door strike plug hole and secure with screw. Insert

door strike plug into original door strike hole and secure with screw.

13. Check door strike alignment

Close door and check that door strike aligns with door catch. If it is needed, slide door catch left or right within slot to adjust alignment.

Remove and transfer hinge hole plugs

Use a small, fiat-blade screwdriver to gently remove 4 hinge hole plugs on left side of dryer cabinet. Transfer plugs into hinge holes

on opposite side of dryer cabinet.

Insert screws in hinge holes on dryer

cabinet

TROUBLESHOOTING

See the Use and Care Guide or visit our website and reference "Frequently Asked Questions" to possibly avoid the cost of a service call.

NOTE: Two people may be needed to reinstall door.

Insert screws into the bottom holes on left side of dryer cabinet. Tighten screws halfway. Position door so large end of door hinge slot

is over screws. Slide door up so screws are in bottom of slots. Tighten screws. Insert and tighten top screws in hinges.

SEGURIDAD DE LA SECADORA

Su seguridad y la seguridad de los demos es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el s{mbolo de advertencia de seguddad. Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad irAna continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inrnediato, usted puede merit o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede rnorir o sufrir

una lesi6n grave.

Todos los mensajes de seguridad le diran el peligro potencial, le dirgn c6mo reducir las posibilidades de sufdr una lesi6n y Io que puede suceder si no se siguen las instrucciones,

ADVIERTENC|A ,, - - -

La instalaci6n de la secadora de ropa debe estar a cargo de un instalador competente.

instale la secadora de ropa seg_n las instrucciones del fabricante y los c6digos locales.

No instale una secadora de ropa con materiales de ventilaci6n de pl_stico flexible o un

- Rlesgo de lncendio"

conducto de metal flexible {de hoja de metal). Si se usa un conducto de metal flexible,

_ste deber_ ser de un tipo especffico, que est6 identificado pot el fabricante de electrodom_sticos como apto para ser usado con secadoras de ropa. Es sabido que

los materiales de ventilaci6n flexible se derrumban, se aplastan con facilidad y atrapan pelusa. Estas condiciones obstruir_n el flujo de aire de la secadora de ropa y

aumentar&n el riesgo de incendio.

Para reducir el riesgo de lesiones severas o la muerte, siga todas las instrucciones de instalaci6n.

Guarde estas instrucciones.

IMPORTANTE: La instalaci6n de gas debe hacerse de acuerdo con los c6digos locales, o si no los hay, con el C6digo Nacional de Gas Combustible (National Fuel Gas Code), ANSi Z223.1/NFPA 54.

La secadora debe estar conectada a tierra de acuerdo con los c6digos locales, o si no los hay, con el C6digo Nacional de Electricidad (National Electrical Code), ANSl/NFPA 70.

ADVERTENCIA: Para su seguridad, la inforrnaci6n en este manual debe set observada

para rninimizar el riesgo de incendio o explosi6n, o para prevenir dahos a propiedades, heridas o la muerte.

- No alrnacene o use gasolina u otros liquidos y vapores inflarnables cerca de _ste u otro

aparato electrodom_stico.

- PASOS QUE USTED DEBE SEGUIR SI HUELE A GAS:

® No trate de encender ningdn aparato electrodom_stico.

o No toque ningdn interruptor el_ctrico; no use ningdn tel_fono en su edificio. ® Desaloje a todos los ocupantes del cuarto, edificio o _rea.

= Llarne inmediatamente a su proveedor de gas desde el tel_fono de un vecino.

Siga las instrucciones de su proveedor de gas.

®Si usted no puede cornunicarse con su proveedor de gas, llarne al departamento

de bomberos.

- La instaiaci6n y el servicio deben set efectuados por un instalador calificado, una

agencia de servicio o por el proveedor de gas.

ADVERTENCIA: Las perdidas de gas no siempre se pueden detectar por el olfato.

Los proveedores de gas recomiendan que usted use un detector de gas aprobado por UL (Laboratorio de normalizaci6n) o CSA (Asociaci6n canadiense de seguridad).

Para obtener mAs informaci6n, p6ngase en contacto con su proveedor de gas. Si se detecta una fuga de gas, siga las instrucciones de "Pasos que usted debe seguir si huele a gas".

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

ADVERTENCIA: A fin de reducir el riesgo de incendio, descarga el6ctrica o de daSo alas personas que usen

la secadora, deben seguirse las precauciones basicas, incluidas las siguientes:

[] Lea todas las instrucciones antes de usar la secadora. [] No coloque los objetos expuestos a aceite para cocinar

en su secadora. Los objetos expuestos a aceites para cocinar pueden contribuir a una reacci6n quimica que

podrfa causar que una carga se inflame.

[] No seque articulos que ya se hayan limpiado, lavado,

remojado o manchado con gasolina, disolventes de limpieza en seco, u otras sustancias inflamables o

explosivas ya que despiden vapores que pueden encenderse o causar una explosi6n.

[] No permita que jueguen los niSos sobre o dentro de la

secadora. Es necesaria la cuidadosa vigilancia de los niSos toda vez que se use la secadora cerca de ellos.

[] Quite la puerta de la secadora al compartimiento de secado

antes de ponerla fuera de funcionamiento o de descartada.

[] No introduzca las manos en la secadora cuando el tambor

estA en movimiento.

[] No instale o almacene esta secadora donde estar&

expuesta a agua o a la intemperie.

[] No trate de forzar los controles.

GUARDE ESTAS INSTRUCCIONES

[] No repare o reemplace ninguna pieza de la secadora ni

trate de repararla a menos que esto se recomiende especfficamente en este Manual de uso y cuidado o en

instrucciones de reparaci6n publicadas para el usuario que usted comprenda y s61o si cuenta con la experiencia

necesaria para Ilevar a cabo dicha reparaci6n.

[] No utilice suavizantes de telas o productos para eliminar

el est&tico de prendas a menos que Io recomiende el fabricante del suavizante de telas o las instrucciones del

producto en uso.

[] No utilice calor para secar prendas que contengan espuma

de caucho o matedales de caucho con textura similar.

[] Limpie el filtro de pelusa antes o depues de cada carga

de ropa.

[] Mantenga el area alrededor de la apertura de ventilaci6n

y las #,reasadyacentes a esta apertura sin pelusa, polvo o tierra.

[] La parte interior de la secadora y el ducto de escape se

deben limpiar peri6dicamente. Esta limpieza la debe llevar a cabo un reparador calificado.

[] Para obtener informacion respecto alas instrucciones de

conexi6n a tierra, consulte "Requisitos el6ctricos" en las instrucciones de instalaciSn.

EnelestadodeMassachusettsseaplicanlassiguientesinstruccionesdeinstalaci6n: []Lasinstalacionesyreparacionessedebenefectuarporuncontratista,plomeroogasistacalificadoolicenciadoporelestado

deMassachusetts. []Siseusaunav#Jvuladebola,debeseruntipodemaniguetaT. []Siseusaunconectordegasflexiblenodebeexcederde3pies.

AdvertenciasdelaProposici6n65delestadodeCalifornia: ADVERTENClA:Esteproductocontieneunaom&ssustanciasquimicasidentificadasporelestadodeCaliforniacomo

causantesdec&ncer. ADVERTENCIA:Esteproductocontieneunaom&ssustanciasquimicasidentificadasporelestadodeCaliforniacomo

causantesdedefectoscong6nitosoalgQnotrotipodedaSosenlafunci6nreproductora.

INSTRUCCIONES IMPORTANTES DE SEGURIDAD

Antes de guardar o descartar su vieja secadora, quitele la puerta.

GUARDE ESTAS INSTRUCCIONES

REQUISITOS DE INSTALACION

Herramien_as y piezas

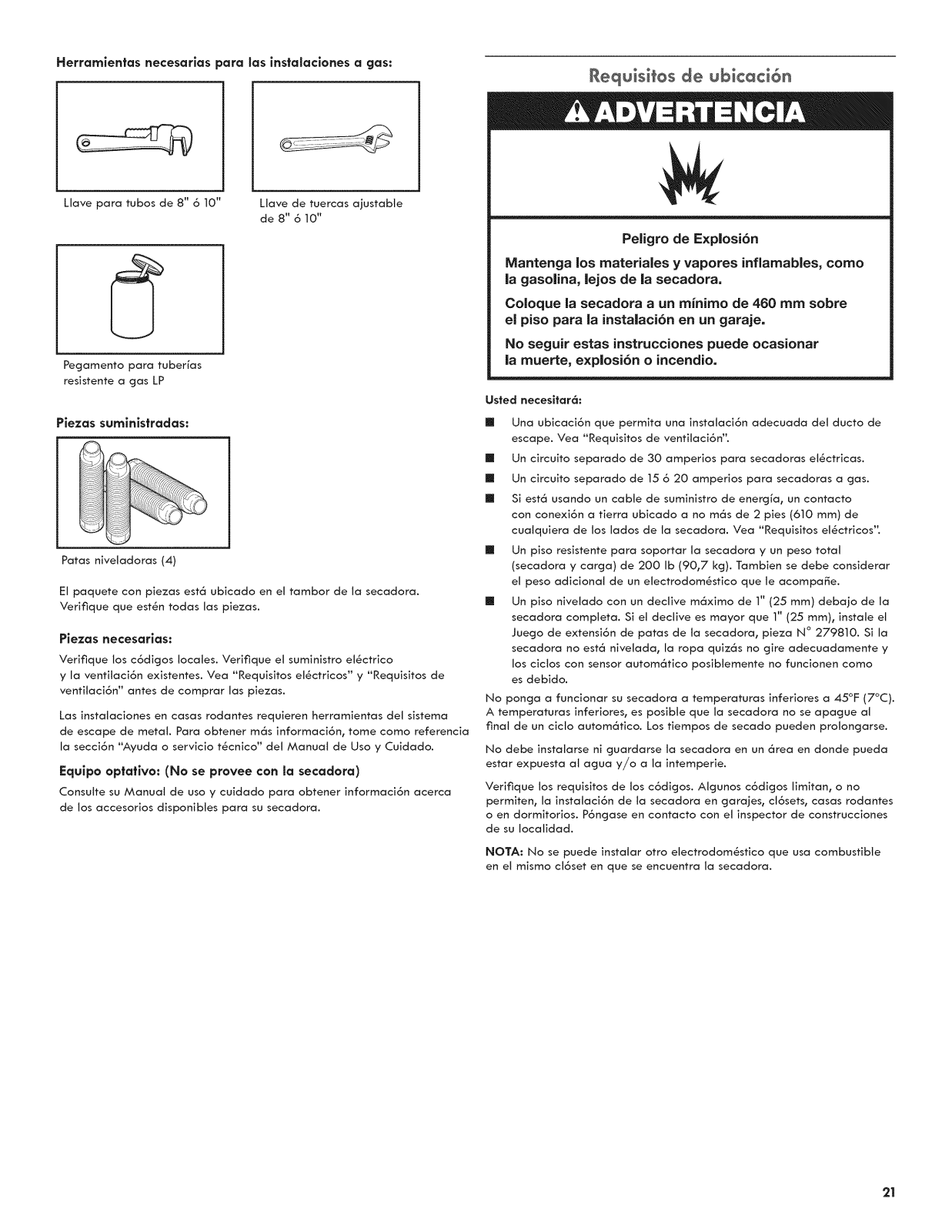

Re0na tas herramientas y piezas necesarias antes de comenzar la instalaci6n.

Herramientas necesarias para fodaslas instalaciones:

Destornillador de hoja

ptana

Llave de tuercas de ]/4" (se

recomienda)

Destorniltador Phillips # 2

Tijeras de lata (instalaciones

del nuevo ducto de escape)

Nivet

Llave ajustable que se abra a 1" (25 mm) o Ilave de

cubo de cabeza hexagonal

(para regular las paras de la secadora)

Pinzas

Pistota y masitla para catafateo (para instalar el nuevo ducto de

escape)

Cinta de medir

Abrazaderas para ducto

Cuchillo para uso general

Herramientas necesarias para las instalaciones a gas:

Llave para tubos de 8" 6 10"

Pegamento para tuberfas resistente a gas LP

Llave de tuercas aiustabte de 8"610"

Piezas suministradas:

Paras niveladoras (4)

El paquete con piezas est6 ubicado en el tambor de la secadora. Verifique que est_n todas las piezas.

Piezas necesarias:

Verifique los c6digos locales. Verifique el suministro et_ctrico y la ventitaci6n existentes. Vea "Requisitos et_ctricos" y "Requisitos de ventilaci6n" antes de comprar las piezas.

Las instataciones en casas rodantes requieren herramientas det sistema de escape de metal. Para obtener m6s informaci6n, tome como referencia

la secci6n "Ayuda o servicio t_cnico" det Manual de Uso y Cuidado.

Equipo optativo: (No se provee con la secaclora)

Consutte su Manual de uso y cuidado para obtener informaci6n acerca de los accesorios disponibtes para su secadora.

Peligro de Explosi6n

Mantenga los materiales y vapores inflamables, como la gasolina, lejos de la secadora.

Coloque la secadora a un rninimo de 460 mm sobre

el piso para la instalaci6n en un garaje.

No seguir estas instrucciones puede ocasionar ia rnuerte, explosi6n o incendio.

Usted necesitar6:

[] Una ubicaci6n que permita una instataci6n adecuada det ducto de

escape. Vea "Requisitos de ventilaci6n'. [] Un circuito separado de 30 amperios para secadoras et_ctricas. [] Un circuito separado de 15 6 20 amperios para secadoras a gas. [] Si est6 usando un cable de suministro de energfa, un contacto

con conexi6n a tierra ubicado a no m6s de 2 pies (610 mm) de

cualquiera de los lados de la secadora. Vea "Requisitos el_ctricos'. [] Un piso resistente para soportar la secadora y un peso total

(secadora y carga) de 200 Ib (90,7 kg). Tambien se debe considerar

el peso adicional de un etectrodom_stico que te acompa_e. [] Un piso nivetado con un dective m6ximo de 1" (25 ram) debaio de la

secadora compteta. Si el dective es mayor que 1" (25 mm), instate et

Juego de extensi6n de paras de ta secadora, pieza N ° 279810. Si la

secadora no est6 nivetada, la ropa quiz6s no gire adecuadamente y

los ciclos con sensor autom6tico posibtemente no funcionen como

es debido. No ponga a funcionar su secadora a temperaturas inferiores a 45°F (7°C).

A temperaturas inferiores, es posibte que la secadora no se apague at final de un ciclo autom6tico. Los tiempos de secado pueden prolongarse.

No debe instatarse ni guardarse la secadora en un 6tea en donde pueda estar expuesta at agua y/o a la intemperie.

Verifique los requisitos de los c6digos. Atgunos c6digos limitan, o no permiten, la instataci6n de la secadora en garaies , ct6sets, casas rodantes o en dormitorios. P6ngase en contacto con et inspector de construcciones

de su Iocatidad.

NOTA: No se puede instatar otto electrodom_stico que usa combustible en el mismo cl6set en que se encuentra la secadora.

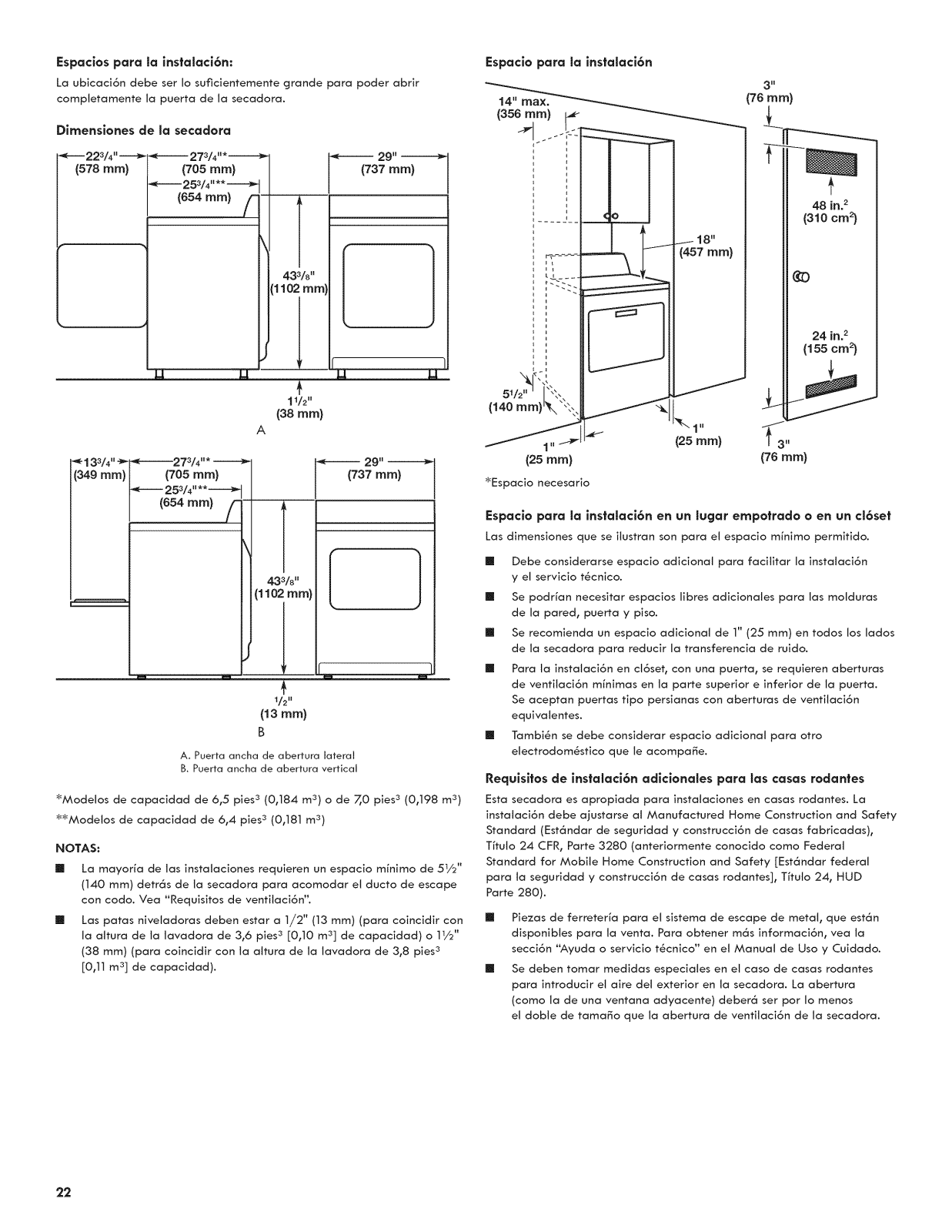

EspacJospara la instalacJ6n:

La ubicaci6n debe ser Io sufidentemente grande para poder abrir comptetamente la puerta de la secadora.

Dimensiones de la secadora

•,_-----22s/4. ----_ (578 ram)

27s/4. *---J--_-

(705 ram)

,,,_...,-- 253/4... J.-.-_

_ 2g"' _

(737 ram)

A [

433/8" I

[1102 mm)l

LI _

"_'133/4 '' _ "L""_273/4 "* _ _ 29"

(34g ram) (705 ram) I (737 ram)

253/4. **J.---_

_ (1102 mm)

w I

11/2'

(38 ram)

_ IL

1/2H

(13 ram)

A. Puerta ancha de abertura lateral B. Puerta ancha de abertura vertical

_Modelos de capacidad de 6,5 pies 3 (0,184 m 3) o de 7,0 pies 3 (0,198 m 3) _Modetos de capacidad de 6,4 pies 3 (0,181 m 3)

NOTAS:

[] La mayorfa de las instataciones requJeren un espacio mfnimo de 5V2"

(140 mm) detr6s de la secadora para acomodar et ducto de escape con codo. Vea "Requisitos de ventilaci6n".

[] Las patas nivetadoras deben estar a 1/2" (13 mm) (para coincidir con

la attura de la tavadora de 3,6 pies 3 [0,10 m 3] de capaddad) o 11/2"

(38 mm) (para coincidir con ta altura de la lavadora de 3,8 pies 3

[0,11 m 3] de capacidad).

Espacio para la instalaci6n

3 mm

(76 ram)

(356 rnrn) _.

48 in. 2

(310 cm 2)

: _..... (457 ram)

, it& ....

1 I

51/ L\%

(25 ram)

_Espacio necesario

_ _" I"

"_ (25 mm)

(76 ram)

24 in. 2

(155cm_

t3"

EspacJo para la instalacJ6n en un lugar empotrado o en un cJ6set Las dimensiones que se itustran son para et espacio minimo permitido.

[] Debe considerarse espacio adicionat para facilitar la instalaci6n

y el servicio t_cnico.

[] Se podrfan necesitar espacios libres adicionales para las motduras

de la pared, puerta y piso.

[] Se recomienda un espacio adicionat de 1" (25 ram) en todos los lados

de la secadora para reducir la transferencia de ruido.

[] Para ta instataci6n en ct6set, con una puerta, se requieren aberturas

de ventilaci6n mfnimas en la parte superior e inferior de la puerta. Se aceptan puertas tipo persianas con aberturas de ventilaci6n equivatentes.

[] TambiSn se debe considerar espacio adicionat para otro

electrodomSstico que le acompaSe.

Requisitos de instalaci6n adJcJonales para las casas rodantes

Esta secadora es apropiada para instataciones en casas rodantes. La instataci6n debe ajustarse at Manufactured Home Construction and Safety Standard (Est6ndar de seguridad y construcci6n de casas fabricadas), Tffuto 24 CFR, Parte 3280 (anteriormente conocido como Federal Standard for Mobile Home Construction and Safety [Est6ndar federal para la seguridad y construcci6n de casas rodantes], Tffulo 24, HUD

Parte 280).

[] Piezas de ferreterfa para el sistema de escape de metal, que est6n

disponibles para la venta. Para obtener m6s informaci6n, vea la secci6n "Ayuda o servicio tScnico" en et Manual de Uso y Cuidado.

[] Se deben tomar medidas especiates en et caso de casas rodantes

para introducir el aire del exterior en la secadora. La abertura (como la de una ventana adyacente) deber6 set por Io menos el dobte de tamaSo que la abertura de ventitaci6n de la secadora.

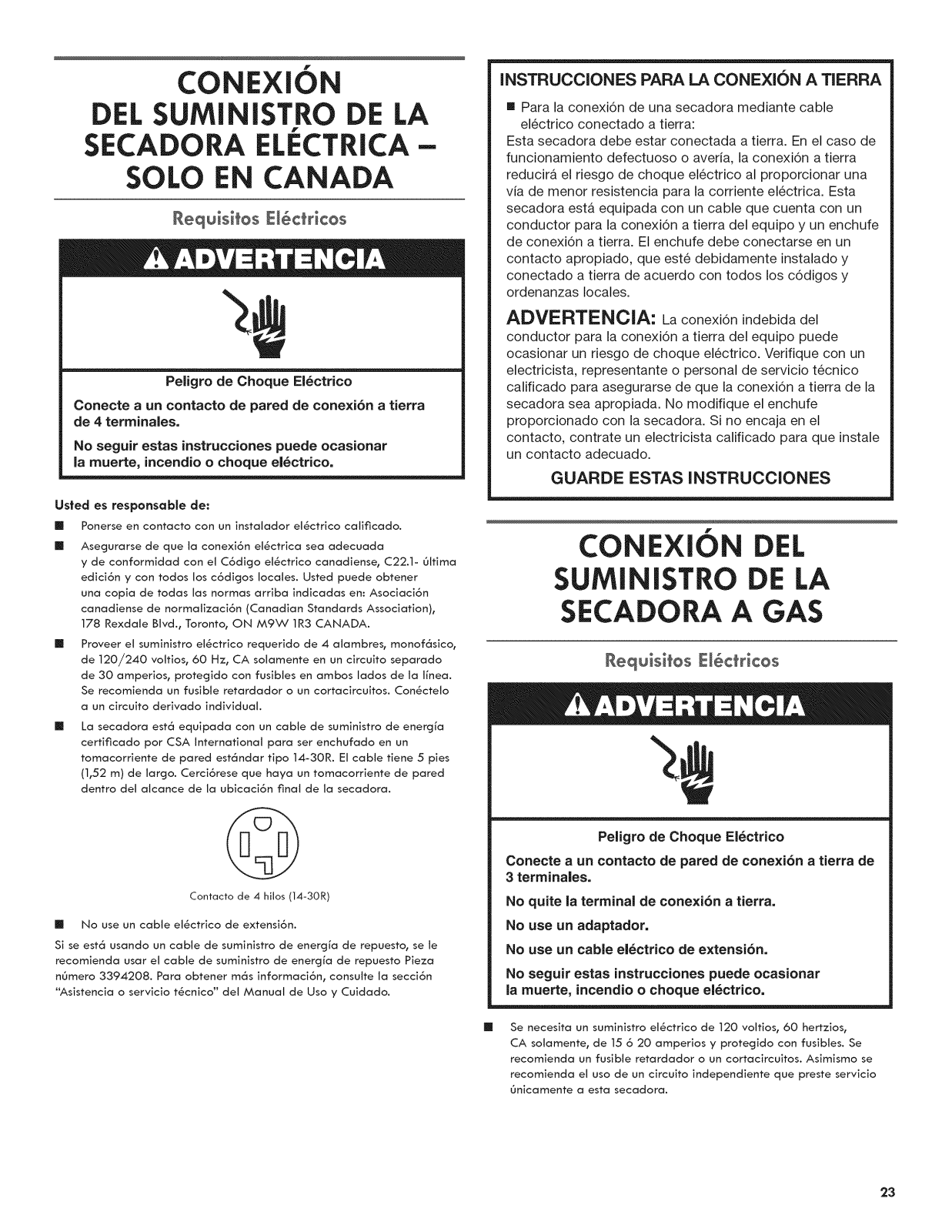

CONEXION

DEL SUMINISTRO DE LA

SECADORA ELECTRICA-

SOLO EN CANADA

Requisi_os El_c_ricos

Peligro de Choque EI6ctrico

Coneete a un contaeto de pared de cone×i6n a tierra de 4 terminales.

No seguir estas instrueciones puede ocasionar

la muerte, incendio o choque ei6etrico.

Ustecl es responsable de:

Ponerse en contacto con un instatador el_ctrico calificado.[]

[]

Asegurarse de que la conexi6n el_ctrica sea adecuada y de conformidad con et C6digo el_ctrico canadiense, C22.1- Oltima edici6n y con todos los c6digos locales. Usted puede obtener una copia de todas las normas arriba indicadas en: Asociaci6n canadiense de normatizaci6n (Canadian Standards Association), 178 Rexdate Blvd., Toronto, ON M9W 1R3 CANADA.

[]

Proveer et suministro el_ctrico requerido de 4 alambres, monof6sico, de 120/240 voltios, 60 Hz, CA sotamente en un circuito separado de 30 amperios, protegido con fusibles en ambos lados de ta tfnea.

Se recomienda un fusible retardador o un cortacircuitos. Con_cteto a un circuito derivado individual.

[]

La secadora est6 equipada con un cable de suministro de energfa certificado pot CSA International para set enchufado en un tomacorriente de pared est6ndar tipo 14-30R. El cable tiene 5 pies (1,52 m) de largo. Cerci6rese que haya un tomacorriente de pared

dentro del alcance de la ubicaci6n final de la secadora.

INSTRUCCIONES PAPA LA CONEXION A TIERRA

[] Para la conexi6n de una secadora mediante cable

el6ctrico conectado a tierra:

Esta secadora debe estar conectada a tierra. En el caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducira el riesgo de choque el6ctrico al proporcionar una via de menor resistencia para la corriente el6ctrica. Esta secadora esta equipada con un cable que cuenta con un

conductor para la conexi6n a tierra del equipo y un enchufe

de conexi6n a tierra. El enchufe debe conectarse en un

contacto apropiado, que est6 debidamente instalado y

conectado a tierra de acuerdo con todos los c6digos y

ordenanzas locales.

ADVERTENCIA: La conexi6n indebida del

conductor para la conexi6n a tierra del equipo puede

ocasionar un riesgo de choque el6ctrico. Verifique con un

electricista, representante o personal de servicio t6cnico

calificado para asegurarse de que la conexi6n a tierra de la secadora sea apropiada. No modifique el enchufe

proporcionado con la secadora. Si no encaja en el

contacto, contrate un electricista calificado para que instale

un contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

CONEXI6N DEL

$UMINISTRO DE LA

$ECADORA A GAS

Requisi_os El_c_ricos

Contacto de 4 hilos (14-30R)

[] No use un cable el_ctrico de extensi6n.

Si se est6 usando un cable de suministro de energfa de repuesto, se te

recomienda usar el cable de suministro de energfa de repuesto Pieza nOmero 3394208. Para obtener m6s informaci6n, consutte la secci6n "Asistencia o servicio t_cnico" det Manual de Uso y Cuidado.

Peligro de Choque EI6ctriee

Coneete a un contacto de pared de conexi6n a tierra de 3 terminales.

No quite la terminal de conexi6n a tierra. No use un adaptador.

No use un cable ei6etrico de extensi6n. No seguir estas instruceiones puede oeasionar

la muerte, ineendio o choque el6ctrico.

Se necesita un suministro et_ctrico de 120 voltios, 60 hertzios, CA solamente, de 15 6 20 amperios y protegido con fusibles. Se

recomienda un fusible retardador o un cortacircuitos. Asimismo se recomienda el uso de un circuito independiente que preste servicio

6nicamente a esta secadora.

INSTRUCClONES PARA LA CONEXION A TIERRA

[] Para la conexi6n de una secadora mediante cable

el6ctrico conectado a tierra:

Esta secadora debe estar conectada a tierra. En el caso de

funcionamiento defectuoso o averia, la conexi6n a tierra reducira el riesgo de choque el6ctrico al proporcionar una via de menor resistencia para la corriente el6ctrica. Esta secadora esta equipada con un cable que cuenta con un

conductor para la conexi6n a tierra del equipo y un enchufe de conexi6n a tierra. El enchufe debe conectarse en un

contacto apropiado, que est6 debidamente instalado y conectado a tierra de acuerdo con todos los c6digos y

ordenanzas locales.

ADVERTENCiA: La conexi6n indebida del

conductor para la conexi6n a tierra del equipo puede ocasionar un riesgo de choque el6ctrico. Verifique con un electricista, representante o personal de servicio t6cnico calificado para asegurarse de que la conexi6n a tierra de la

secadora sea apropiada. No modifique el enchufe

proporcionado con la secadora. Si no encaja en el

contacto, contrate un electricista calificado para que instale un contacto adecuado.

GUARDE ESTAS INSTRUCCIONES

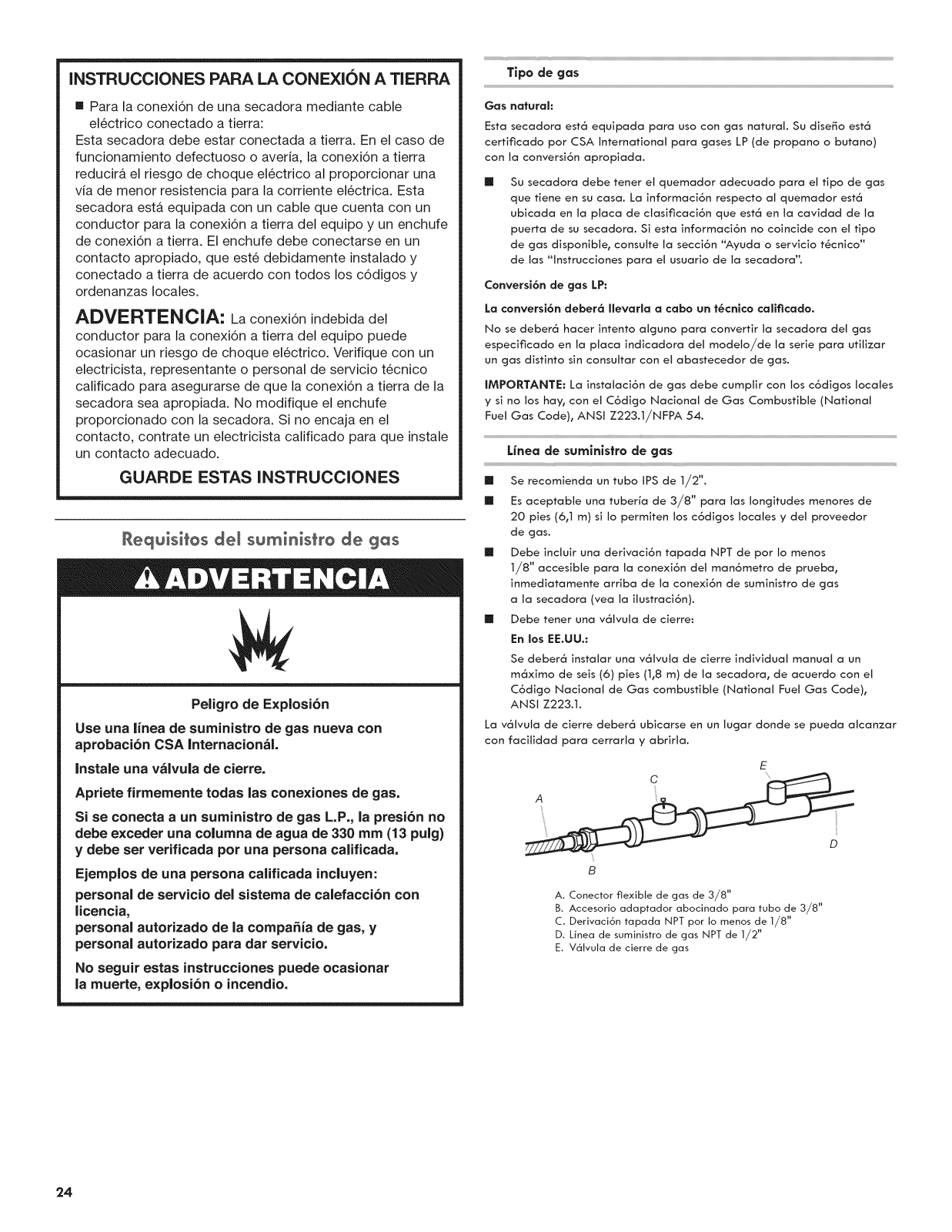

Requisi_os del suminis_ro de gas

Peligro de Explosi6n

Use una linea de suministro de gas nueva con aprobaci6n CSA International.

Instale una v_lvula de cierre. Apriete firmemente todas las conexiones de gas.

Si se conecta a un surninistro de gas L.P., la presi6n no debe exceder una columna de agua de 330 mm (13 pulg) y debe set verificada por una persona calificada.

Ejemplos de una persona calificada incluyen: personal de servicio del sistema de calefacci6n con

licencia, personal autorJzado de la compaSia de gas, y

personal autorizado para dar servicio. No seguir estas instrucciones puede ocasionar

la rnuerte, explosi6n o incendio.

Tipo de gas

Gas no,rural:

Esta secadora est_ equipada para uso con gas natural. Su diseSo est6 certificado pot CSA international para gases LP (de propano o butano) con ta conversi6n apropiada.

[]

Su secadora debe tener el quemador adecuado para et tipo de gas que fiene en su casa. La informaci6n respecto at quemador est6 ubicada en ta placa de ctasificaci6n que est6 en la cavidad de la puerta de su secadora. Siesta informaci6n no coincide con el fipo de gas disponible_ consutte la secci6n "Ayuda o servicio t_cnico" de las "lnstrucciones para el usuario de la secadora".

Conversi6n de gas LP:

La conversi6n deber6 Ilevarla a cabo un t_cnico califlcado.

No se deber_ hacer intento alguno para convertir la secadora del gas especificado en la piaca indicadora del modelo/de la serie para utilizar un gas distinto sin consuttar con el abastecedor de gas.

IMPORTANTE: La instataci6n de gas debe cumptir con los c6digos locales y si no los hay° con el C6digo Nacional de Gas Combustible (National Fuel Gas Code)_ ANSi Z223.1/NFPA 54.

Linea de surninistro de gas

[] Se recomienda un tubo IPS de 1/2". [] Es aceptabte una tuberfa de 3/8" para las longitudes menores de

20 pies (6,1 m) si Io permiten los c6digos locales y del proveedor de gas.

[] Debe inctuir una derivaci6n tapada NPT de por Io menos

1/8" accesible para la conexi6n del man6metro de prueba, inmediatamente arriba de la conexi6n de suministro de gas a la secadora (vea la itustraci6n).

[] Debe tenet una v61vuta de cierre:

En los EE.UU.:

Se deber6 instatar una v6tvuta de cierre individual manual a un m6ximo de seis (6) pies (1,8 m) de la secadora, de acuerdo con et

C6digo Nacionat de Gas combustible (National Fuel Gas Code), ANSI Z223.1.

La v6tvuta de cierre deber6 ubicarse en un tugar donde se pueda atcanzar con facilidad para cerrarta y abrirta.

C %'

A. Conector flexible de gas de 3/8" B. Accesorio adaptador abocinado para tubo de 3/8"

C. Derivaci6n tapada NPT por Io menos de 1/8" D. Linea de suministro de gas NPT de 1/2"

E. V61vula de cierre de gas

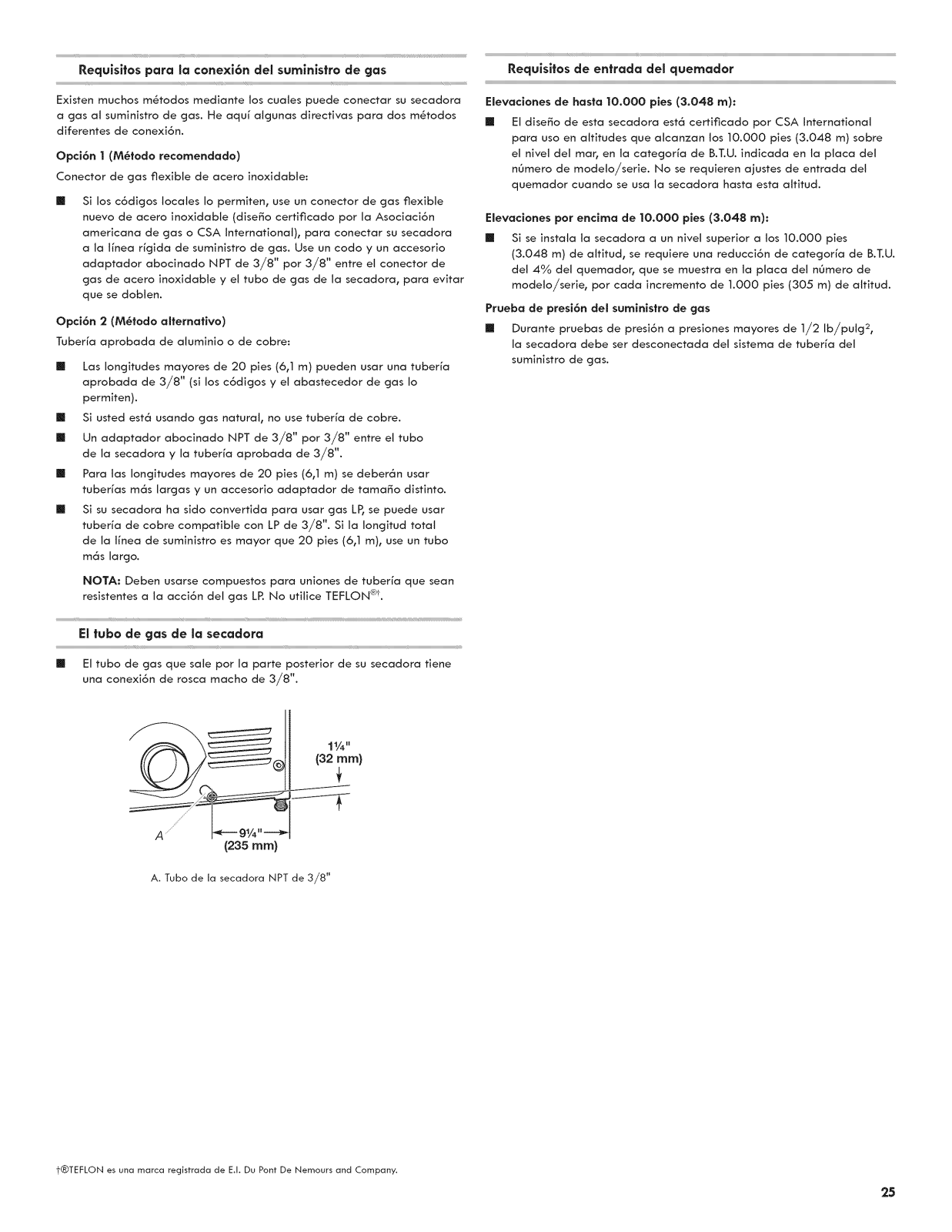

Requisitos para la conexi6n del surninistro de gas

Requisitos de entrada del quemador

Existen muchos m6todos mediante los cuates puede conectar su secadora a gas at suministro de gas. He aquf algunas directivas para dos m6todos

diferentes de conexi6n.

Opci6n I (M6todo recornendado) Conector de gas flexible de acero inoxidabte:

[]

Si los c6digos locales Io permiten, use un conector de gas flexible nuevo de acero inoxidable (dise_o certiflcado pot la Asociaci6n americana de gas o CSA international), para conectar su secadora a la tfnea rfgida de suministro de gas. Use un codo y un accesorio adaptador abocinado NPT de 3/8" pot 3/8" entre el conector de gas de acero inoxidabte y el tubo de gas de la secadora, para evitar que se dobten.

Opci6n 2 (M6todo alternativo) Tuberfa aprobada de atuminio o de cobre:

[] Las longitudes mayores de 20 pies (6,1 m) pueden usar una tuberfa

aprobada de 3/8" (si los c6digos y el abastecedor de gas Io

permiten). [] Si usted est6 usando gas natural, no use tuberfa de cobre. [] Un adaptador abocinado NPT de 3/8" por 3/8" entre el tubo

de la secadora y la tuberfa aprobada de 3/8". [] Para las longitudes mayores de 20 pies (6,1 m) se deber6n usar

tuberfas m6s largas y un accesorio adaptador de tama_o distinto. [] Si su secadora ha sido convertida para usar gas LP, se puede usar

tuberfa de cobre compatible con LP de 3/8". Si la longitud total

de la ffnea de suministro es mayor que 20 pies (6,1 m), use un tubo

m6s largo.

NOTA: Deben usarse compuestos para uniones de tuber[a que sean

resistentes a la acci6n det gas LP. No utilice TEFLON _.

Elevaciones de basra li0.000 pies (3.048 m): [] El dise_o de esta secadora est6 certiflcado pot CSA international

para uso en altitudes que alcanzan los 10.000 pies (3.048 m) sobre el nivet det mar, en ta categorfa de B.T.U. indicada en la ptaca det

n0mero de modeto/serie. No se requieren ajustes de entrada del quemador cuando se usa la secadora hasta esta attitud.

Elevaclones por enclrna de 10.000 pies (3.048 m): [] Si se instala ta secadora a un nivel superior a los 10.000 pies

(3.048 m) de attitud, se requiere una reducci6n de categorfa de B.T.U. del 4% del quemador, que se muestra en ta ptaca del n6mero de modeto/serie, por cada incremento de 1.000 pies (305 m) de attitud.

Prueba de presi6n del sumlnistro de gas [] Durante pruebas de presi6n a presiones mayores de 1/2 Ib/putg 2,

la secadora debe set desconectada del sistema de tuberfa det suministro de gas.

El tubo de gas de la secadora

[] El tubo de gas que sage por la parte posterior de su secadora tiene

una conexi6n de rosca macho de 3/8".

(32ram}

A ¸

A. Tubo de la secadora NPT de 3/8"

_--- g¼.--_

(235 ram}

t®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

VENTILACION

Requislos de venIlaci6n

Capotas de ventilaci6n:

[] Deber6n estar a par Io menos 12" (305 mm) desde el piso o

cuatquier obieto que pueda obstruir la satida (tales coma ftores, rocas, arbustos o nieve).

Estilosrecornendadas:

Peligro de Incendio

Use un ducto de escape de metal pesado. No use un ducto de escape de pl_stico,

No use un ducto de escape de aluminio, No seguir estas instrucciones puede ocasionar

la muerte o incendio.

ADVERTENCIA: Para reducir ei riesgo de incendio, esta secadora

DEBE VENTiLARSE HACIA EL EXTERIOR.

IMPORTANTE: Observe todas las normas y ordenanzas vigentes.

El ducto de escape de la secadora no debe conectarse en ning0n ducto de escape de gas, chimenea, pared, techo, desv6n, espacio angosto o el espacio ocutto de un ediflcio. Deber6 usarse sotamente un ducto de

metal rfgido o flexible para el escape.

(102mm)

Ducto de escape de metal pesado de 4" (102 mm)

[] $61o puede usarse un ducto de escape de metal pesado de 4"

(102 mm) y abrazaderas. [] No use ducto de escape de pt6stico o de hoja de metal.

Ducto de escape de metal rigida:

[] Se recomienda para un mejor desempe_o en el secado y para evitar

que se aptaste o se tuerza.

Capota tipo persiana

Capota tipo caja

Estiloaceptable:

Capota angular

Codas:

[] Los codas de 45 ° proveen un meior fluio de aire que los codas

de 90 °.

• /V_ "

Abrazaderas:

[]

Utitice abrazaderas para sellar todas las juntas.

[]

No debe conectarse ni asegurarse el ducto de escape con tornittos ni con ning0n otto dispositivo que se extienda hacia el interior de dicho ducto y atrape petusa. No utilice cinta adhesiva para

conductos.

Ducto de escape de metal flexible: (Es aceptable s61o

si es accesible para la timpieza)

[]

Deber_ extenderse par compteto y tenet soporte en la ubicaci6n

final de la secadora.

[]

Quite el exceso del mismo para evitar que se dobte y se tuerza,

Io cuat podrfa dar lugar a una reducci6n det flujo de abe y

a un rendimiento insuficiente. [] No instale un ducto de escape de metal flexible en paredes, techos

o pisos encerrados. [] El largo total no debe exceder 73¼ pies (2,4 m). NOTA: Si se usa un sistema de ventilaci6n existente, limpie la pelusa

que est6 en toda ta longitud det sistema y aseg0rese de que la capota de ventitaci6n no est_ obstruida con pelusa. Reemptace los ductos de escape de pl6stico o de hoja de metal par ductos de metal rfgido o de metal flexible. Revise el cuadro del sistema de ventitaci6n y si es

necesario modifique el sistema de ventitaci6n existente para lograr

el meior desempe_o de secado.

La ventilaci6n inadecuada puede ocasionar la acumulaci6n de humedad y pelusa en la casa, Io cual

puede dar come resultado:

[] Da_os de humedad en la carpinteria, muebles, pintura,

empapelado, alfombras, etc.

[] Problemas en la limpieza de la casa y de salud.

Para obtener ross informaci6n, vea "Juegos de ventitaci6n".

Pianificaci6ndel sis@ema de ven_ila¢i6n

$eleccione su tipo de instalaci6n de ventilaci6n

Las instalaciones tfpicas tienen la ventilaci6n en la parte posterior de la secadora. Otras instalaciones son posibtes.

Instalaciones alternas para espacios limitaclos Los sistemas de ventitaci6n vienen en una amptia gama. Seleccione

el tipo m6s apropiado para su instataci6n. A continuaci6n se itustran dos tipos de instataci6n para espacios limitados, Consulte las instrucciones

del fabricante,

Instalaci6n en la parte superior

(tambi6n est6 disponible con un codo de desviaci6n

A. Secadora

B. Codo

C, Pared

D. Capota de ventilaci6n E. Abrazaderas

Instalaciones opcionales de escape: Cada iuego incluye instrucciones paso a paso. Para obtener m6s

informaci6n_ vea la secci6n "Juegos de ventilaci6n".

E Ducto de metal rigido o de metal

flexible

G. Longitud necesaria del ducto de escape

para conectar los codos

H. Salida de ventilaci6n

PelJgro de Incendio

Cubra los orificios de escape no usados con un juego de cubierta para orificJos de escape del fabrJcador.

Comuniquese con su distribuidor local. No seguJr estas instrucciones puede ocasionar la

muerte, incendio, choque el6ctrico, o lesiones graves.

Instalaci6n de periscopio

NOTA: Se pueden adquirir los siguientes iuegos para instalaciones alternas en espacios limitados,

Instalaci6n estdmdar con ventilaci6n en la parte posterior y conexiones indirectas

Juegos de venfi[aci6n

Poro obtener m6s informoci6n, Ilome ol 1-800=469=4663, o visitenos en www.sears.com. En Canad6, Ilame ol 1=800=469=4663 o visitenos en

w_.sears°ca.

N6mero de DescrJpciones

pleza

8171587RP Periscopio met61ico de 0" o 5" 4396037RP Periscopio met61ico de O" o 18"

4396011RP Periscopio met61ico de 18" o 29" 4396014 Periscopio met61ico de 29" o 50"

4392892 Periscopio met61ico DuroVent TM para pored

4396028 Juego de ventitoci6n Sure Connect TM (instoloci6n pot

la porte superior)

4396009RP Ducto de conexi6n universol de 5', ducto de

ventiloci6n flexible paro secodoro

4396010RP Ducto escape de 6' SecureConnectTM_ ducto de

ventilaci6n flexible poro secodoro

4396013RB Juego poro el instolador del ducto de escape poro

secodoro

4396033RP Ducto de ventiloci6n flexible de 5' y abrozoderos 4396727RP Ducto de ventiloci6n flexible de 8' y obrozoderos 4396004 Codo de desvioci6n poro secodora 4396005 Codo de desvioci6n poro pared 4396006RW Codo poro espocios reducidos DuroSofe TM 4396007RW Copoto de ventiloci6n o troves de Io pared 4396008RP Abrozoderos de ocero de 4" para ducto de escape

poro secodoro - poquete de 2

8212662 Copota de ventilaci6n de montoje ol ros tipo persiono

de 4"

PrevJsiones especiales para los instalaciones en casas rodantes: El ducto de escape deber6 sujetorse firmemente en un lugor no inflomoble

de Io estructuro de Io coso rodonte y no debe terminor debojo de Io coso rodonte. El ducto de escape debe terminor en el exterior.

DeterminacJ6n de Ja via deJ ducto de escape:

ill Seleccione Io vio que proporcione el troyecto m6s recto y directo

oJ exterior.

Ill Plonifique Io instoloci6n o fin de usor el menor nOmero posible

de codos y vueltos.

ill Cuondo use los codos o hogo vueltos, deje todo el espocio que seo

posible. Ill Doble el ducto groduolmente poro evitor torceduros. Ill Use Io menor contidod posible de vueltos de 90 °.

DeterminacJ6n de la longitud del ducto de escape y de los codas

necesarios para abtener un 6primo rendimiento de secado:

m Use el cuodro del sistemo de ventiloci6n o continuoci6n poro

determinor el tipo de moteriol poro ducto y Io combinoci6n

de copoto oceptoble o usor.

NOTA: No use tendidos de ducto de escape m6s largos que los

especificodos en el cuodro del sistemo de ventitoci6n. Los sistemos

de ventiloci6n m6s largos que los especificodos:

ill Acortor6n Io vido de Io secodoro.

Ill Reducir6n el rendimiento, dondo lugor o tiempos de secodo

m6s largos y un oumento en el consumo de energio.

El cuadro deJ sistemo de ventiloci6n indico los requisitos de ventiloci6n que te ayudor6n o olconzor el meior rendimiento de

secado.

Cuadro del sistema de ventilaci6n

No. de vueffas

de 90 ° o

codas

TJpo de ducto Box/Iouvered Angled

Metal

rigldo

Metal

rigldo

Metal

rigldo

Metal

rigldo

Metal

rigldo

hoods hoods

64 pies 58 pies

(20 m) (17,7 m)

54 pies 48 pies

(16,5 m) (14,6 m)

44 pies 38 pies

(13,4 m) (11,6 m)

35 pies 29 pies

(10,7 m) (8,8 m)

27 pies 21 pies

(8,2 m) (6,4 m)

NOTA: Lateral y inferior instolociones de escape tJenen un vuelta

de 90 ° dentro de Io secodoro. Poro determinor to Iongitud m6ximo de ventiloci6n, ogregue uno vuelto de 90 ° ol cuodro.

_ns_alaci6n del sis_ema de ven_Haci6n

Jnstale la capota de ventilaci6n y use compuesto para calafateo para sellar la abertura exterior de la pared alrededor de la capota

de ventilaci6n.

2. Conecte el ducto de escape a la capota de ventilaci6n

INSTALACION DE LASPATAS

NIVELADORAS

Peligrode Peso Excesivo

Use dos o m_s personas para mover e insta|ar la secadora.

No seguir esta instrucci6n puede ocasionar una

lesi6n en la espalda u otto tipo de lesiones.

iiiiiiiiiiiiiiiiiiiiiiiiiii

El ducto de escape debe encajar sobre la capota de ventilaci6n. Asegure el ducto de escape a la capota de ventilaci6n con una

abrazadera de 4" (102 mm). Extienda el ducto de escape a la ubicaci6n de la secadora usando la trayectoria m6s recta que sea

posible. Evite giros de 90 °. Utitice abrazaderas para sellar todas las juntas. Para asegurar el ducto de escape, no use cinta para ductos, tornillos ni otros dispositivos de fijaci6n que se extiendan hacia el interior de dicho ducto, ya que pueden atrapar pelusa.

Para evitar da_os en el piso, use un pedazo de cart6n grande y piano de la caja de la secadora; col6quelo debajo de todo el borde posterior de la secadora. Agarre con firmeza el cuerpo de la secadora (no el panel de la consola) y coloque la secadora

suavemente sobre el cart6n.

Con una Ilave inglesa y cinta m_trica, atornille las paras en sus orificios hasta que la parte inferior de la pata est_ a

aproximadamente 1/2" (13 mm) (para coincidir con la altura de la lavadora de 3,6 pies 3 [0,10 m 3] de capacidad) o 11/2'' (38 mm)

(para coincidir con la altura de la lavadora de 3,8 pies 3 [0_11 m3] de capacidad) de la parte inferior de la secadora.

Ahora coloque la secadora en posici6n vertical. Deslice la secadora cerca de su ubicaci6n final. Deje suficiente espacio para la conexi6n

ei_ctrica y para conectar el ducto de escape.

Para uso en casas rodantes

Las secadoras a gas deber6n sujetarse firmemente al piso.

V_lvula de cierre abierta

V6ivula ......................................

ce_. _ V61vula

Las instalaciones en casas rodantes requieren un Juego de sujeci6n para la instaiaci6n en casas rodantes. Para obtener informaci6n acerca de

c6mo pedirlo, consulte el Manual de Uso y Cuidado.

CONE×i6N DEL

SUMINISTRO DE GAS

Accesorio

macho

abocinado

Quite la tapa roja del tuba de gas. Utilizando una Ilave de tuercas para ajustar, conecte el suministro de gas a la secadora. Use compuesto para uni6n de tubas en las roscas de todos los accesorios macho no abocinados. Si se usa tuber_a flexible de metal, asegOrese de que no hayan partes retorcidas.

NOTA: Para tas conexiones de gas LP_debe usar un compuesto para uni6n de tuber_as resistente a la acci6n del gas LP. No utilice cinta

TEFLON ®t.

Accesorio

macho no

abocinado

ablerta

Abra la v61vula de cierre en la linea de suministro; la v61vula est6 abierta cuando la manija est6 paraiela al tuba de gas. Luego pruebe todas las conexiones aplicando con un cepitio una soluci6n aprobada para detecci6n de fugas que no sea corrosiva. Se observar6n burbujas si hay fugas. Tape cualquier fuga que encuentre.

CONEXI6N DEL DUCTO

DE ESCAPE

Conecte el ducto de escape a la salida de escape

2. Planifiq.ue la conexi6n del accesono para la tuberia

B y

Ao Conector flexible de gas

de 3/8"

B. Tubo de ia secadora de 3/8"

Se debe usar una combinaci6n de accesorios para tuberias para conectar la secadora a la linea de suministro de gas existente. Se

muestra una conexi6n recomendada. Su conexi6n puede set distinta, de acuerdo con el tipo de linea de suministro, tama_o y ubicaci6n.

Co Codo de tuberia de 3/8" a 3/8" D. Accesorio adaptador abocinado

para tubo de 3/8"

Usando una abrazadera de 4" (102 mm)0 conecte el ducto de escape a la salida de aire de la secadora. Si se conecta a un ducto de escape existente, asegOrese de que el mismo est_ limpio. El ducto de escape de la secadora debe encajar sobre la salida de aire de la secadora y dentro de la capota de ventilaci6n. Cerci6rese de que el ducto de escape est_ asecjurado a la capota de ventilaci6n con una abrazadera de 4" (102 mm).

_®TEFLON es una marca registrada de E.I. Du Pont De Nemours and Company.

_. Traslade la secadora hacia su ubicaci6n

final

Troslode Io secodoro hacio su ubicoci6n finol. Evite oplostor o

retorcer el ducto de escope. Despu_s de que Io secodoro se encuentre en su ubicoci6n finol, quite el cort6n que est6n debojo de Io mismo.

_. Regule las paras niveladoras

Si Io secodoro no est6 nivelodo o o Io mismo olturo que Io Iovodoro, lev6ntelo usondo un bloque de modero. Use uno Ilove de tuercos poro

recjulor los potos hocio orribo o hocio obojo y veriflque nuevomente si Io secodoro est6 nivelodo. Uno vez que los potos est_n nivelodas,

cerci6rese de que los cuotro potos est_n ojustodos contro el suelo ontes de opretorlos.

LISTA DE CONTROL DE LA

NIVELACION

DE LA SECADORA

. Nivele la secadora

Coloque

el nivel oqu_

Revise Io niveloci6n de Io secodora de Iodo o Iodo. Repito el procedimiento de odelonte hocio otr6s.

NOTA: Lo secodoro debe estor nivelodo poro que el sistemo de detecci6n de humedod funcione correctomente.

No est6 nivelodo NIVELADA No est6 nivelodo

CoJoque

el nivel oqu_

INSTALACION TERMINADA

Verifique que todos los piezos est_n ohoro instolodos. Si hoy olcjuno piezo extro, vuelvo o revisor todos los posos poro vet qu_ se omiti6.

Verifique que tencjo todos los herromientos.

Desh6cjose de todos los moterioles de emboloje o rec_clelos.

Revise Io ubicoci6n finol de Io secodoro. AsecjOrese de que el ducto de escope no est_ oplostodo ni retorcido.

Verifique que Io estufo est_ nivelodo. Veo "Niveloci6n de Io secodoro'.

Quite la peliculo que est6 en Io consolo y cuolquier cinto odhesivo que hoyo quedodo en Io secodoro.

Limpie el interior del tombor de Io secodoro meticulosomente con un polo hOmedo, poro quitor residuos de polvo.

Leo "Uso de la secodoro" en el Monuol de uso y cuidodo.

Fije la secodoro en un ciclo con color m6ximo (no en un ciclo de obe) pot 20 minutos y p6ncjolo en morcho.

SI Io secodoro no funciono, revise Io slgulente:

[] Que Io secodoro est_ conectodo en un contocto de 3 terminoles

con conexi6n o tierro. [] Que el suministro el_ctrico est_ conectodo. [] Que el fusible de Io coso est_ intacto y ojustodo, o que

no se hoyo disporodo el cortocircuitos. [] Que Io puerto de Io secodoro est8 cerrodo. Cuondo Io secodoro hoyo estado funcionondo pot 5 minutos, obro Io

puerto y siento si hoy color. Si siente color, concele el ciclo y cierre Io puerto.

Si no siente color, opocjue Io secodoro y verifique si Io v61vulo de cierre de Io lineo de suministro de cjos est6 obierto.

[] Si Io v61vulo de cierre de Io lineo de suministro de gas est6

cerrodo, 6bralo y repito Io pruebo de 5 minutos como se ho

descrito orribo. [] Si Io v61vulo de cierre de Io ffneo de suministro de gas est6

obierto, contocte o un t_cnico colificodo.

NOTA: Podr6 notor un olor cuondo Io secodoro se coliento pot primero vez. Este olor es comOn cuondo se uso pot primero vez el elemento colefoctor. El olor desoporecer6.

CAMBIO DEL SENTIDO

DE ABERTURA DE LA

PUERTA (OPCiONAL)

Puerta extra ancha de abertura Jateral

Coloque uno toollo encimo de Io secodoro poro evitor donor Io superficie.

NOTA: Un destorniiiador imantado es 6til.

de la porte superior

Levonte Io puerto hosto que los tornillos superiores de Io corcoso est_n en [o porte gronde de Io ronuro de Io bisogro. Jole Io puerto hocio odelonte poro sepororlo de los tornillos. Coloque Io puerto (con el Iodo de Io monijo hocio orribo) encimo de Io secodoro.

Extroigo los tornillos superiores de Io corcoso de Io secodoro.

4. Quite los tornillos de los bisagras

Abro Io puerto de Io secodoro. Extroigo los tornillos inferiores de los bisogros del Iodo de Io corcoso. Afloje (no extroigo) los tornillos superiores de los bisogros del Iodo de Io corcoso de Io secodoro.

Quite los tornitlos que unen las bisagras con la puerto.

5. Quite los tornillos de la puerto

Quite los tornillos de Io porte superior, inferior y Ioterol de Io puerto (4 tornitios) que montienen juntos Io puerto interior y Io exterior. Sosteniendo Io puerto sobre Io toollo encimo de Io secodoro, sujete los Iodos de Io puerto exterior y lev6nteio poro sepororlo de Io puerto interior. Deje o un Iodo Io puerto exterior.

NOTA: No hoga polonco con un cuchillo poro mosillo o un destornillodor. No jole el sello de Io puerto ni los seguros de pl6sfico de Io puerto.

6. Cambie de lugar el seguro, bisel y tap6n de la puerta

Seguro y bisel Tap6n

Quite el seguro, el bisel y el tap6n de la parte posterior de la puerta interior apretando y jal6ndolos/empuj6ndolos. Coloque el seguro, el bisel y el tap6n de la puerta en los lados opuestos a los que se

encontraban.

7. Gire la puerta exterior

9. Sujete las bisagras de la puerta

Gire la puerta exterior 180 ° y col6quela de nuevo sobre la puerta interior. Vuelva a sujetar el panel exterior al panel interior de la puerta, de modo que la manija quede en el lado en donde reci_n se han quitado las bisagras. Jnserte los 4 tornillos de la puerta.

_. D_ vuelta la puerta

D_ vuelta la puerta de modo que la manija quede hacia abajo.

Vue[va a sujetar las bisagras de la puerta a la puerta de la secadora, de manera que el orificio m_s grande quede en la parte inferior de

la bisagra.

Quite el tope de la puerta y el tap6n del tope de la puerta

Saque el tope de [a puerta y el tap6n de[ tope de [a puerta del gabinete de la secadora. [nserte el tope de la puerta en el orificio de[ tap6n de[ tope de [a puerta y asegOre[o con un torniiio. [nserte el tap6n de[ tope de [a puerta en el orificio de[ tope original y asegL_reio con un tornilio.

Quite V transfiera los tapones

de los orificios de la bisagra

Use un destornillodor peque_o de hoio piano para quitar cuidadosomente 4 topones de los orificios de los bisogras en el Iodo

izquierdo de Io carcaso de la secodoro. Muevo los topones de los oriflcios de Io bisogro ol Iodo opuesto de Io corcoso de Io secodoro.

]2. Inserte los tornillos en los orificios

de la carcasa de la secadora

13. Revise el alineamiento del tope

de la puerto

Cierre la puerto y asecjOrese de que el tope de la misma este oiineodo con el seguro de Io puerto. Si es necesorJo, deslice el seguro de Io puerto hocio Io izquierdo o derecho dentro de Io ronuro o fin de ojustor Io oiineoci6n.

SOLUCION DE PROBLEMAS

Consulte el Manual de uso y cuidodo o visite nuestro sitio de internet y consulte "Preguntos que se hocen con frecuencio', poro evitor posiblemente el costo de uno visito de servicio t_cnico.

BIOTA: Puede ser que necesite Io oyudo de dos personas poro instoior la puerto.

Jntroduzca los tornillos en los orificios inferiores deJ lado izquierdo de la corcoso de Io secodora. Atorn_llelos pot Io mitod. Coloque Io puerto de tal formo que el extremo gronde de la ronuro de Io bisogro est_ sobre los tornillos. Deslice Io puerto hocia orriba poro que los tornillos est_n en Io porte de obajo de los ronuros. Apriete los tornillos. Jntroduzco y opriete los tornillos superiores en los bisogros.

Sr:CURITF:DE LA SECNEUSE

Votre s_curit_ et celle des autres est tr_s irnportante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil m6nager. Assurez-vous de toujours lire tousles messages de s6curit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit& Ce symbole d'alerte de s6curit_ vous signale les dangers potentiels de d6c_s et de blessures graves & vous

et &d'autres.

Tousles messages de securit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d_c_s ou de blessure grave si vous ne suivez pas imm_diaternent les instructions.

Risque possible de d_c_s ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de s6curit_ vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERT|SSEMENT d,i.oo°dio,,

L'installation de la s6cheuse a linge dolt _tre effectu6e par un installateur qualifi_.

Installer la s_cheuse conforrn_rnent aux instructions du fabricant et aux codes Iocaux.

Ne pas installer de s6cheuse & linge avec des rnat6riaux d'_vacuation en plastique souple ou un conduit rn_tallique souple (de type papier d'alurninium). Si un conduit

m6tallique souple est install6, celui-ci doit 6tre d'un type sp_cifique identifi6 par le fabricant de I'appareil et convenir & une utilisation avec les s6cheuses a linge. Les

rnat6riau× d'6vacuation souples sont connus pour s'affaisser, _tre facilement _cras6s et bloquer la charpie. Ces situations obstrueront le d6bit d'air de la s6cheuse _ linge et

augrnenteront le risque d'incendie.

Pour r_duire le risque de blessure grave ou de d_c_s, suivre routes les instructions d'installation.

- Conserver ces instructions.

iMPORTANT : L'installation du gaz doit se conformer aux codes Iocaux, ou en I'absence de codes Iocaux, au code canadien

d'installation B149.1 du gaz naturel ou du propane. La secheuse doit _tre electriquement reliee & la terre conformement aux codes Iocaux, ou en I'absence de codes Iocaux, au Code

canadien de 1'61ectricit6, CSA C22.1.

AVERTISSEMENT • Pour votre s6curit6, les renseignements darts ce manuel doivent

_tre observ6s pour r_duire au minimum les risques d'incendie ou d'explosion ou pour _viter des dommages au produit, des blessures ou un d6c_s.

- Ne pas entreposer ou utiliser de I'essence ou d'autres vapeurs ou liquides inflammables b proximite de cet appareil ou de tout autre appareil electrom_nager.

- QUE FAIRE DANS LE CAS D'UNE ODEUR DE GAZ :

®Ne pas tenter d'allurner un appareil. = Ne pas toucher b un comrnutateur 61ectrique; ne pas utiliser le tel6phone se trouvant

sur les lieux.

= I_vacuer tous les gens de la piece, de I'_difice ou du quartier. = Appeler imm6diatement le fournisseur de gaz d'un t616phone voisin. Suivre ses

instructions.

o A defaut de joindre votre fournisseur de gaz, appeler les pompiers.

- L'installation et I'entretien doivent _tre effectues par un installateur qualifie, une agence de service ou le fournisseur de gaz.

AVERTISSEMENT : L'odorat ne permet pas toujours la d6tection d'une fuite de gaz.

Les distributeurs de gaz recommandent I'emploi d'un d6tecteur de gaz (homologation UL ou CSA). Pour d'autre information, contacter le fournisseur de gaz local.

En cas de detection d'une fuite de gaz, executer les instructions "Que faire dans le cas d'une odeur de gaz".

IMPORTANTES iNSTRUCTiONS DE S¢:CURIT¢:

AVERTISSEMENT : Pour r6duire le risque d'incendie, de choc 61ectrique ou de blessure Iors de I'utilisation de

la secheuse, iJconvient d'observer certaines precautions 61ementaires dont les suivantes : [] Lire toutes les instructions avant d'utiliser la secheuse.

[] Ne pas placer des articles expos6s aux huiles de cuisson

dans votre secheuse. Les articles contamines par des huiles de cuisson peuvent contribuer &une r6action

chimique qui pourrait causer & la charge de s'enfiammer.

[] Ne pas faire s6cher dans la machine des articles qui ont

dej& et6 nettoyes, lav6s, imbib6s, ou tach6s d'essence, de solvants pour nettoyage & sec, d'autres substances

inflammables, ou de substances explosives puisqu'elles d6gagent des vapeurs quJ peuvent provoquer un

incendie ou une explosion.

[] Ne pas permettre & des enfants de jouer sur ou &

I'int6rieur de la secheuse. Une surveillance 6troite est necessaire Iorsque la secheuse est utilisee pres d'eux.

[] Avant d'enlever la s6cheuse du service ou la jeter, enlever

la porte du compartiment de sechage.

[] Ne pas mettre la main dans la s6cheuse si le tambour est

en mouvement.

[] Ne pas installer ni entreposer la secheuse oQ elle sera

expos6e aux intemperies.

[] Ne pas jouer avec les commandes.

CONSERVEZ CES INSTRUCTIONS

[] Ne pas reparer ni remplacer une piece de la secheuse ou

essayer d'en faire I'entretien & moins d'une recommandation specifique dans le guide d'utilisation et d'entretien, ou

publi6e dans les instructions de r6paration par I'utilisateur

que vous comprenez et pouvez ex6cuter avec competence.

[] Ne pas utiliser un produit assouplissant de tissu ou des

produits pour 61imJnerla statique & moins qu'ils ne soient recommandes par le fabricant du produit assouplissant de

tissu ou du produit.

[] Ne pas utiliser la chaleur pour faire s6cher des articles

fabriques avec du caoutchouc mousse ou des materiaux semblables.

[] Nettoyer le filtre 9,charpie avant et apr_s chaque charge. [] Ne pas laisser la charpie, la poussi_re, ou la salete

s'accumuler autour du syst_me d'6vacuation ou autour de

J'appareil.

[] Un nettoyage periodique de I'int6rieur de la secheuse et du

conduit d'6vacuation dolt 6tre effectu6 par une personne qualifiee.

[] Pour les instructions de liaison & la terre, voir "Sp6cifications

electriques" dans les instructions d'installation.

Dans J'C:tatdu Massachusetts, Jes instructions d'instalJation suivantes sont applicables : [] Les travaux d'instaJJation et reparation doivent 6tre ex6cut6s par un pJombier ou tuyauteur quaJifie ou Jicenci6, ou par Je

personneJ quaJifie d'une entreprise Jicenciee par I'E_tatdu Massachusetts.

[] Si une vanne & boisseau spherique est utiJisee, eJJedolt comporter une manette "T". [] Si un conduit de raccordement fiexibJe est utiJis6, sa Jongueur ne doit pas d6passer 3 pi.

Avertissements de la proposition 65 de I'Etat de Californie ' AVERTISSEMENT •Ce produit contient au moins un produit chimique connu par I'Etat de Califomie pour 6tre & I'origine de

cancers. AVERTISSEMENT "Ce produit contient au moins un produit chimique connu par I'#tat de Californie pour 6tre & I'origine de

malformations et autres d6ficiences de naissance.

IMPORTANTES INSTRUCTIONS DE SE_CURITE_

Avant de jeter ou de ranger votre vieilJe s6cheuse, enJever Japorte.

CONSERVEZ CES INSTRUCTIONS

EXlGENCES D'INSTALLATION

Ou_iHage e_ pi&ces

Rassembter les outils et composants n_cessaires avant d'entreprendre

I'instatlation.

Outils n_cessaires pour routes les installations :

Tournevis _ lame plate

Tourne-_crou de 1/4" (recommand_)

Tournevis Phillips n° 2

Cisaille de ferbtantier (pour

I'installation d'un nouveau

conduit)

NJveau

CI_ & molette avec ouverture jusqu'_ 1" (25 mm) ou cl_ &

douille _ t6te hexagonale

Pince

Pistolet _ calfeutracje et compos_ de catfeutrage (pour l'instatlafion d'un nouveau conduit d'_vacuafion)

M_tre-ruban

Brides de serracje pour conduit d'_vacuafion

Couteau utilitaire

Outilsn_cessaires aux installations au gaz : E×igenC÷$ _÷_p[_Ce_en_

Ct_ 6 tuyau de 8" ou 10"

Compos_ d'_tanch_it_ des

raccords fllet_s - r_sistant au gaz propane

CI_ b motette de 8" ou 10" (pour le raccordement au gaz)

Pi_ces fournies

Pieds de nivellement (4)

Le sachet de pi&ces se trouve darts le tambour de la s_cheuse. V_rifier que toutes les pi&ces sont pr_sentes.

Pi_ces n_cessa[res :

Consulter tes codes Iocaux. V_rifier I'atimentation _tectrique et

le circuit d'_vacuation existants. Voir "Specifications _tectriques" et

"Exigences concernant l'_vacuation" avant d'acheter les pi_ces.

Installations pour maison mobile n_cessitent _vacuation en m_tat syst_me.

Pour plus de renseignements_ voir la section "Assistance ou service" dans le Guide d'utitisation et d'entretien.

Equipement facu[tatif : (Non fourni avec la s_cheuse) Se r_f_rer au Guide d'utilisation et d'entretien pour des renseignements sur

les accessoires disponibtes pour la s_cheuse.

Risque d'explosion

Garder [es mati_res et [es vapeurs inflarnmabies, telle que ['essence, loin de [a s6cheuse.

Placer [a s6cheuse au moins 460 mm (18 po) au=dessus du piancher pour une installation darts un garage.

Le non=respect de ces instructions peut causer un d6c_s, une explosion ou un incendie.

I[ vous faudra : [] Un emplacement permettant une _vacuation appropri_e.

Voir "Exigences concernant I'_vacuation". [] Un circuit distinct de 30 amp&res pour les s_cheuses _lectriques. [] Un circuit distinct de 15 ou 20 amp&res pour les s_cheuses b gaz. [] Si on utitise un cordon d'alimentation_ une prise _tectrique avec

liaison b ta terre situ_e 6 moins de 2 pi (610 ram) de l'un des c&t_s

de la s_cheuse. Voir "Specifications _tectriques'. [] Un ptancher robuste capable de supporter le poids de la s_cheuse

(s_cheuse et charge) de 200 lb. (90,7 kg). It taut aussi prendre en

compte le poids combin_ d'un appareil m_nager voisin. [] Un plancher de niveau ayant une pente maximate de 1" (25 mm) sous

rensembte de ta s_cheuse. Si la pente est sup_rieure 6 1" (25 mm),

installer un ensemble de pieds d'extension pour s_cheuse, pi&ce n °

279810. Si la s_cheuse n'est pas d'aplomb, le linge peut ne pas

culbuter convenablement, et les programmes automatiques de

d_tection peuvent ne pas fonctionner correctement. Ne pas faire fonctionner ta s_cheuse 6 une temperature inf_rieure

45°F (7°C). _, des temperatures inf_rieures, la s_cheuse risque de ne plus s'arr_ter b la fin d'un programme automatique. Les temps de s_chage

risquent alors d'augmenter.

La s_cheuse ne doit pas _tre instatl_e ou remis_e dans un endroit oO elle sera expos_e 6 l'eau et/ou aux intemp_ries.

V_rifier les r&glements Iocaux. Certains codes limitent ou n'autorisent pas I'instatlation des s_cheuses dans un garage_ un placard_ une maison mobile ou une chambre 6 coucher. Communiquer avec I'inspecteur des

b6timents local.

REMARQUE : Aucun autre appareil consommant un combustible ne doit _tre instatl_ dans le m_me placard que la s_cheuse.

Espocements d'installation : L'emplacement doit @tre assez grand pour permettre d'ouvrir

compt@tement la porte de la sScheuse.

Dimensions de s_cheuse

Espacement pour une installation

(35eram}

•,,E----22s/4.---._ (578 ram}

27s/4.*------_

(705 ram)

,,,_...,_ 253/4 =_....,.,.,.,.,.,.,.,.,__

_ 29"" _

(737 ram)

A [

433/8" I

[1102 mm}l

11/2'

(38 ram}

433/8" I

(1102 mm)

1/2u

(13 ram}

w I

J,J_

29"

(737 ram)

._,---_27s/4. *

(705 ram) 253/4. **ii.-_

(654 ram) F

I..I

A, Porte 6 pivotement lateral 6 large ouverture B. Porte rabattable 6 large ouverture

'_Mod@les de capacit_ de 6,5 pi cu (0,184 m@tres cubes) ou de 7,0 pi cu

(0,198 mStres cubes)

'_'_ModSles de capacit6 de 6,4 pi cu (0,181 mStres cubes

REMARQUES :

[] La ptupart des installations requi_rent un espace minimum de 51/2''

(140 mm) derriSre la s_cheuse pour le conduit d'_vacuation avec coude. Voir "Exigences concernant I'_vacuation'.

[] Les pieds de nivellement doivent @tre de 1/2" (13 mm) (pour

correspondre 6 la hauteur de 3,6 pi cu de la laveuse) ou 11/2" (38 mm) (pour correspondre 6 la hauteur de 3.8 pi cu de la laveuse).

48 in. 2

(310 cm 2}

18"

(457 ram)

L____

I I

_'1"

(25 mm)

(25 ram)

_Espacement requis

Espacement pour une installation dons un encastrement ou dons un placard

Les dimensions indiqu_es sont pour I'espacement minimum autoris&

[] Pr6voir davantage d'espace pour faciliter I'installation et I'entretien. [] Un espace suppt_mentaire peut @tre requis pour les moulures de porte

et de ptancher et pour les ptinthes.

[] Un espace supplSmentaire doit @tre envisag_ de tousles c6t6s de

la s_cheuse afin de r_duire le transfert de bruit.

[] Pour installation dans un placard avec porte, on doit pr6voir des

ouvertures minimums d'entr6e d'air en haut et en bas de la porte. Les portes 6 ctaire-voie oft:rant des ouvertures _quivalentes de passage de Fair sont acceptabtes.

[] It taut aussi prendre en compte I'espace requis entre les appareils

voisins.

Installation dons une maison mobile - exigences suppl_men_oires : Cette s_cheuse peut _tre instatl_e dans une maison mobile. L'instatlation

doit @tre conforme aux crit@res de la version ta plus r6cente de la norme suivante des i_.-U. : Manufactured Home Construction and Safety Standard, Title 24 CFR, Part 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Title 24, HUD Part 280) ou de

la Norme CAN/CSA-Z240MH.

[] Un syst@me d'6vacuation en m6tat qui peut @tre achet_ chez votre

marchand. Pour plus de renseignements, voir la section "Assistance ou service" dans le Guide d'ufilisation et d'entretien.

[]

It taut prendre des dispositions sp6ciates dans les maisons mobiles pour I'apport d'air de t'ext_rieur dans la s_cheuse. Les ouvertures (telles qu'une fen&tre & proximitY) devraient @tre au moins deux fois plus grandes que l'ouverture de d6charge de la s6cheuse.

(76 ram)

24 in. 2

(155 cm_

RACCORDEMENT

A L'ALIMENTATION

ELECTRIQUE DE LA

SECHEUSE F:LECTRIQUE

CANADA SEULEMENT

Specifications _[ec_riques

Risque de choc 61ectrique

Brancher sur une prise & 4 alv6oles reli6e & la terre. Le non=respect de cette instruction peut causer

un d6c_s ou un choc 61ectrique.

iNSTRUCTiONS DE LiAiSON A LA TERRE

[] Pour une s6cheuse reli6e & la terre et connect6e par

un cordon :

Cette s6cheuse dolt 6tre reli6e & la terre. En cas de mauvais fonctionnement ou de panne, la liaison & la terre r6duira le

risque de choc 61ectrique en offrant au courant electrique un acheminement d'6vacuation de moindre r6sistance. Cette

s6cheuse est aliment6e par un cordon 61ectrique comportant un conducteur reli6 #,la terre et une fiche de branchement

munie d'une broche de liaison & laterre. La fiche dolt 6tre

branch6e sur une prise appropri6e qui est bien install6e et

reli6e & la terre conform6ment & tousles codes et reglements

Iocaux.

AVERTISSEM ENT : Le raccordement incorrect de

cet appareil au conducteur de liaison & la terre peut susciter un risque de choc 61ectrique. En cas de doute quant & la

qualit6 de liaison #,la terre de la s6cheuse, consulter un 61ectricien ou un technicien ou un personnel qualifi& Ne pas modifier la fiche de branchement fournie avec la s6cheuse;

si lafiche ne correspond pas &la configuration de la prise de courant, demander & un 61ectricien qualifi6 d'installer une

prise de courant appropri6e.

CONSERVEZ CES iNSTRUCTiONS

C'est _ I'utilisateur qu'incombe la responsabilit_ de :

[] Contacter un _tectricien quatifi& [] S'assurer que te raccordement _tectrique est ad_quat et conforme au

Code canadien de F_tectricit_, C22.1 - derni_re _dition, et 6 tous les

codes Iocauxen vigueur.

Pourobtenir un exemptaire desnormesdescodesci-dessus,

contacter : Canadian StandardsAssociation, 178 RexdateBlvd.,

Toronto, ON M9W 1R3CANADA.

[] L'appareit doit _tre aliment_ uniquement par uncircuit monophas_ de

120/240 V CA seutement, 60 Hz6 4 ills, sur un circuit s_par_ de 30

amperes0 fusionn_aux deux extr_mit_s de la tigne. On recommande

d'utiliser un fusible ou un disjoncteur temporis& On recommande

_galement que cet appareil soitaliment_ par un circuit ind_pendant.

[] Cette s_cheuseest _quip_e d'un cordond'atimentation homologu_

par la CSA international 6 introduire dans une prise mutatestandard 14-30R.Lecordon mesure5 pi (1,52 m). Veilter 6 ce quela prise mutatese trouve 6 proximit_ de Femptacement d_finitif de la

s_cheuse.

Prise murale 6 4 ills (14-30R)

[] Ne pas utiliser de cBbte de ratlonge.

RACCORDEMENT

A L'ALIMENTATION D'UNE

SECHEUSE A GAZ

Sp@ci@ca_ions @[ec_riques

Risque de choc 6Jectrique Brancher sur une prise a 3 alv6oles reli6e & Ja terre. Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur. Ne pas utJlJser un c_ble de rallonge.

Le non=respect de ces instructions peut causer un d6c_s, un incendie ou un choc 61ectrique.

En cas d'utilisation d'un cordon d'alimentation de rechange, it est conseill_ d'utiliser le cordon d'atimentation de rechange - piece num_ro 3394208. Pour plus d'information, consulter la section "Assistance ou service" dans

le Guide d'utilisation et d'entretien.

[] L'appareit dolt _tre aliment_ par un circuit de 120 V, CA seutement,

60 Hz, 15 ou 20 amperes, prot@g6 par un fusible. On recommande I'emptoi d'un fusible ou d'un disjoncteur temporis& I1 est recommand6 de raccorder I'appareit sur un circuit distinct exctusif 6 cet appareit.

iNSTRUCTiONS DE LiAiSON A LA TERRE

[] Pour une s6cheuse reli6e & la terre et connect6e par

un cordon :

Cette s6cheuse dolt 6tre reli6e & la terre. En cas de mauvais fonctionnement ou de panne, la liaison & la terre r6duira le

risque de choc electrique en offrant au courant electrique un acheminement d'6vacuation de moindre r6sistance. Cette

s6cheuse est alimentee par un cordon electrique comportant un conducteur reli6 & la terre et une fiche de branchement

munie d'une broche de liaison &la terre. La fiche dolt 6tre branch6e sur une prise appropri6e qui est bien install6e et reli6e & la terre conform6ment &tousles codes et reglements

Iocaux.

AVERTiSSEMENT : Le raccordement incorrect de

cet appareil au conducteur de liaison & la terre peut susciter un risque de choc 61ectrique. En cas de doute quant & la

qualit6 de liaison & la terre de la s6cheuse, consulter un 61ectricien ou un technicien ou un personnel qualifi6. Ne pas

modifier la fiche de branchement fournie avec la s6cheuse; si la fiche ne correspond pas & la configuration de la prise de

courant, demander &un 61ectricien qualifi6 d'installer une prise de courant appropri6e.

CONSERVEZ CES iNSTRUCTiONS

Specifications de [_a[imen_a_ion en gaz

Risque d'explosion

Utiliser une canalisation neuve d'arriv6e de gaz approuvee par CSA international.

Installer un robJnet d'arr6t. Bien setter chaque organe de connexion de la

canalJsation de gaz. En cas de connexion au gaz propane, demander & une

personne qualifi6e de s'assurer que la pression de gaz ne d6passe pas 330 mm (13 pc) de la colonne d'eau.

Par personne qualifiee, on comprend : le personnel autoris6 de chauffage,

le personnel autoris6 d'une compagnie de gaz, et le personnel d'entretien autoris&

Le non-respect de ces instructions peut causer un d6c_s, un explosion ou un incendie.

Type de gaz

Gaz naturel :

Cette s_cheuse est _quip6e pour une alimentation au gaz naturel. Sa conception est homotogu6e par CSA International pour I'atimentafion au gaz de p6trote liqu_fi6 (propane ou butane), avec conversion appropri_e.

[]

Cette s_cheuse doit _tre _quip6e du br0teur convenable, correspondant au gaz sp6cifique qui atimente I'habitafion. L'informafion sur le br0teur se trouve sur la plaque signat6tique darts le togement de la porte de la s6cheuse. Sices renseignements ne correspondent pas au type de gaz disponible, consulter la section

"Assistance ou service" dans le Guide d'utitisation et d'entretien.

Conversion pour rc=_irnentation c=u propane :

an techniclen qualifl_ doff effectuer Ic=conversion. Ne pas entreprendre de convertir la s_cheuse pour I'utilisafion d'un cjaz

different de celui indiqu_ sur la plaque signal_tique sans d'abord consulter

la compagnie de gaz.

iMPORTANT : L'instattafion au gaz doit _tre conforme aux codes Iocaux, ou en I'absence de codes Iocaux, au Code National d'atimentation

au gaz, 6 ta norme ANSI Z223.1/NFPA 54 ou au Code canadien des installations au gaz naturet et au propane, CSA-B149.1.

Canalisation de gaz

_HHHHHHHHHHHHHHHHHHHHHHHHH__HHHHHH_H_H_HHHHHHHHHHHHHHHHHHHHHHHHHHHH;_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_;_HHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHHH_

[] Un tuyau (PS de 1/2" est recommand& [] Pour les Iongueurs inf6rJeures & 20 pi (6,1 m), on peut utiliser des

tuyaux approuv_s de 3/8" dans la mesure o0 les codes Iocaux et le fournisseur de gaz t'autorJsent.

[] La canatisation doit comprendre un connecteur obtur_ (f'iletage NPT

de 1/8" ou plus) accessible pour le raccordement de l'instrument de mesure imm_diatement en amont de la connexion d'alimentafion en

gaz de la s_cheuse (voir I'itlustration).

[] La canalisation doit comprendre un robinet d'arr@t.

Aux Etats=Unis : Un robinet d'arr_t indivJduel manuel doff _tre install_ 6 six (6) pi

(1,8 m) maximum de la s6cheuse, conform6ment au Code national d'atimentation au gaz, ANSI Z223.1.

Au C_n_d_:

Un robinet d'arr6t individuet manuel doit _tre instatl_ conform6ment 6 la norme B149.1 du Code des installations au gaz naturel ou

propane. On recommande que le robinet d'arr6t manuel individuet soit install_ 6 6 pi (1,8 m) maximum de la s_cheuse.

Le robinet d'arr6t doit _tre facilement accessible pour I'ouverture et

la fermeture.

A. Connecteur de gaz flexible de 3/8" B. Adaptateur de tuyau au joint conique de 3/8"

C. Connecteur obtur_ (flJetage NPT de 1/8" ou plus) D, Canalisation de gaz (NPT de 1/2';)

E. Robinet d'arr_t du gaz

Exigences concernant Je raccordement au gaz

Caract_ristiques d'alimentafion du br01eur

Cette s_cheuse 6 gaz peut _tre raccord_e au cjaz de nombreuses facFons difl:_rentes. Voir ci-dessous quelques directives pour deux m_thodes de

raccordement difl:_rentes.

Option I (m_thode recommand_e) Raccord 6 gaz en acier inoxydable soupte :

[]

Si les codes Iocaux le permettent, utitiser un raccord neuf en acier inoxydable soupte (conception homologu_e par I'American Gas Association ou par CSA international) pour raccorder la s_cheuse c] la canatisafion rigide d'atimentation en gaz. Seton le besoin, utiliser un coude et un adaptateur de 3/8" x tuyau NPT de 3/8" entre le raccord de gaz flexible et la canatisation de gaz de la s_cheuse, pour _viter toute d_formation.

Option 2 (m_thode alternative) Conduit d'atuminium ou de cuivre approuv_ :

[] Pour les Ioncjueurs sup_rieures b 20 pi (6,1 m), on peut ufitiser des

conduits approuv_s de 3/8" (si les codes et le fournisseur de gaz

le permettent). [] Pour le gaz naturel, ne pas utitiser de conduits en cuivre. [] Adaptateur de 3/8" x tuyau NPT de 3/8" entre le conduit de

la s_cheuse et le tuyau approuv_ de 3/8". [] Pour les Iongueurs sup_rieures & 20 pi (6,1 m), on doit utiliser des

tuyaux plus gros et un adaptateur de calibre difl:_rent. [] Si la s_cheuse a _t_ convertie pour une utitisation au propane, on

peut utiliser un tuyau en cuivre pour propane compatible de 3/8".

Si la tongueur rotate de la canalisation d'alimentation en gaz est

sup_rieure _ 20 pi (6,1 m), utiliser un conduit de taille sup_rieure.

REMARQUE : On doit utiliser un compos_ d'_tanch_it_ des

tuyauteries r_sistant c] Faction du gaz de p_trote liqu_fl_. Ne pas

utiliser de ruban adh_sif TEFLON @_.

Affitudes inf_rieures ou _gales _ 10 000 pJ (3 048 m) : [] La conception de cette s_cheuse a _t_ homologu_e par CSA

International pour une utilisation iusquk] une altitude de 10 000 pieds (3 048 m) au-dessus du niveau de ta met pour le d_bit thermique indiqu_ sur ta plaque signat_tique. Aucun r_glage du br01eur n;est n_cessaire torsque la s_cheuse est utitis_e _ une altitude inf_rieure

cette valeur maximale.

Affitudes sup_rieures _ 10 000 pieds (3 048 m) : [] Si la s_cheuse doit _tre utitis_e _ une altitude sup_rieure"

10 000 pieds (3 048 m), on doit r_duire de 4 % le d_bit thermique du br01eur indiqu_ sur la plaque signat_tique pour chaque tranche de 1 000 pieds (305 m) d'augmentation de l'attitude.

Epreuve sous pressJon de ralimentation en gaz [] La s_cheuse doit _tre d_connect_e du syst_me de canalisations

d'atimentation en gaz lots de tout test de pression _ des pressions plus _lev_es que 1/2 lb/po 2.

CanaJisafion d'arriv_e de gaz de Ja s_cheuse

[] La canalisation d'arriv_e de gaz sortant _ Farri_re de a s_cheuse est

dot_e d'un fltetage mate de 3/8".

1¼"

(32 mm)

A ...... ,,_-- 9¼"---_

A. Conduit NPT de la s_cheuse de 3/8"

(235 mm)

€®TEFLON est une marque d_pos_e de E.I. Du Pont De Nemours et Compagnle.

L'EVACUATION

E×igences ¢oncernan_ I'evacua_ion

REMARQUE : Lors de t'utitisation d'un syst@me de d_charge existant, nettoyer et _liminer ta charpie sur toute la Iongueur du systSme et veitler 6 ce que le ctapet d'_vacuation ne soit pas obstru_ par une accumulation de charpie. Remptacer tout conduit de ptastique ou d'atuminium par un conduit mStatlique rigide ou flexible. Examiner le tableau des systSmes d'_vacuation et au besoin, apporter les modifications n_cessaires au syst@me d'_vacuation pour atteindre le meilteur rendement de sSchage.

Clopets de d_charge [] Doit se situer 6 au moins 12" (305 mm) au-dessus du sot ou de tout

objet susceptible d'obstruer I'_vacuation (par exempte fleurs, roches, arbustes ou neige).

Risque d'incendie

Utiliser un conduit d'6vacuation en m6tal Iourd. Ne pas utiliser un conduit d'6vacuation en plastique.

Ne pas utiliser un conduit d'6vacuation en feuille de m6tal,

Le non-respect de ces instructions peut causer un d6c_s ou un incendie.

AVERTISSEMENT : Pour r_duJre Je risque d'incendie, cette s_cheuse

doit F_VACUER L'AIR A L'EXTF_RIEUR.

IMPORTANT : Respecter les dispositions de tousles codes et r@glements en vigueur.

Le conduit d'@vacuation de la s@cheuse ne dolt pas @tre connect@ & une @vacuation de gaz, une chemin@e, un mur, un ptafond, un grenier, un vide sanitaire ou un vide de construction. Seut un conduit en m@tat flexible ou

rigide dolt @tre utitis@ pour I'@vacuation.

(102 mm)

Styles recommand_s :

Ctapet 6 persiennes

Styles acceptables :

Ctapet inclin_

Coudes :

[] Les coudes 6 45 ° permettent une meilleure circulation de

rair que les coudes 6 90 °.

Ctapet de type boTte

Meill

Conduit d'_vacuation en mStat Iourd

de 4" (102 mm)

[] Utiliser un conduit d'_vacuation en m_tat Iourd de 4" (102 mm) et des

brides de serrage.

[] Ne pas utiliser de conduit de ptastique ou en atuminium.

Conduit m_tollique rigide :

[] Recommand_ pour une meilleure performance de s_chage

et pour rSduire les risques d'_crasement et de dSformation.

Conduit m@tallique flexible : (Acceptable uniquement si accessible pour le nettoyage)

[] Doit @tre compt@tement dSploy_ et support_ dons I'emptacement

final de la s_cheuse.

[] Enlever tout exces de conduit pour 8viter tout aff:aissement

et dSformation susceptible de rSduire la capacit_ d'_vacuation et le rendement.

[] Ne pas installer le conduit dons les cavit_s fermSes des murs,

ptafonds ou ptanchers.

[] La longueur totate ne doit pas excSder 73¼ pi (2,4 m).

Brides de serrage : [] Utiliser des brides de serrages pour sceller toutes les jointures. [] Le conduit d'@vacuation ne doit pas @tre connect@ ou fix@ avec

des vis ou avec tout autre dispositif de serrage qui se protonge

t'int@rieur du conduit et oO la charpie risque de s'accrocher.

Ne pas utiliser de ruban adh@sif pour conduit.

Risque d'incendJe

UtilJser un conduit d'6vacuation en m6tal Iourd.

Ne pas utiliser un conduit d'6vacuation en plastique. Ne pas utiliser un conduit d'6vacuation en feuille

de m6tal.

Une mauvaise 6vacuation de I'air peut causer de I'humidit6 et une accumulation de charpie _ I'int6rieur de la maison, ce qui peut provoquer :

[] Dommages par I'humidit6 aux boiseries, meubles, peinture,

papier-peint, tapis, etc.

[] Problemes de nettoyage dans la maison et problemes

de sant6.

Pour plus de renseignements voir "Ensembles pour @vacuation".

Piani_ca@ion du sys@@_e d_6vacva@ion

Installations d @vacuafion recommand@es :

Los installations typiques consistent _ acheminer le conduit d'@vacuation

l'arri@re de la s@cheuse. D'autres installations sont possibles.

Le non=respect de ces instructions peut causer un d6c@sou un JncendJe.

Installation avec acheminement standard

du conduit d'@vacuation par I'arri@re

Installations alfern@es pour d@gagemenfs @troifs It existe de nombreux syst@mes d'@vacuation. Choisir le type le mieux

adapt@ _ votre installation. Sur I'itlustration: les installations _ double d@gagement. Se rapporter aux instructions du fabricant.

A. S@cheuse

B. Coude

C. Mur

D. Clapet de d@charge E. Brides

R Conduit m@tallique rigide ou souple

G. Longueur de conduit n@cessaire

pour raccorder les coudes

H. Bouche de d@charge

Installationsd'@vacuation facultatives :

Chaque ensemble comporte des instructions @tape par @tape. Pour les renseignements sur la mani@re de commander, voir "Ensembles pour

@vacuation".

Installation au-dessus de la s@cheuse

(@galement disponible avec un coude d@cal@)

Installation de p@riscope

REMARQUE : Les trousses suivantes pour les installations attern@es

d@gagements @troits sont disponibte _ l'achat.

Trousses d_evacua_ion

Pour plus de renseignements, contacter (e 1-800-469-4663, ou visiter notre site Web www.sears.com. Au Canada, contacter

le 1-800-469-4663 ou visiter notre site Web www.sears.ca.

Nurn_ro de Descriptions

pi_ces

8171587RP P_riscope d'_vacuation m_tallique de 0 & 5" 4396037RP P_riscope d'_vacuotion m_tol(ique de 0" 6 18"

4396011RP P_riscope d'_vacuotion m_tai(ique de 18" 6 29"

4396014 P@iscope d'_vacuotion m_tol(ique de 29" 6 50" 4392892 P_riscope DuraVent TM m@oi(ique mural

4396028 Trousse d'_vacuation Sure Connect TM (installation par

le dessus)

4396009RP Conduit SecureConnect TM de 6', conduit d'_vacuation

souple pour s_cheuse

4396010RP Conduit SecureConnect TM de 6'_ conduit d'_vocuotion

souple pour s_cheuse

4396013RB Trousse d'installation du conduit de s_cheuse

4396033RP Conduit d'_vacuation soupie pour s_cheuse

de 5' avec brides

4396727RP Conduit d'_vacuation souple pour s_cheuse de 8' avec

brides

4396004 Coude d_cal_ pour s_cheuse 4396005 Coude d_cal_ pour tour

4396006RW Coude serr_ DuraSafe TM

4396007RW Clapet de conduit d'_vacuation 6 travers le tour 4396008RP Brides d'_vocuotion en acier de 4" pour s_cheuse -

Lot de 2

8212662 doper d'_vocuotion 6 persiennes de 4" pour montage

en aff/eurement

D_terminer ('(tin_raire d'acheminement du conduit :

m Choisir I'itin@aire d'acheminement vers I'ext_rieur qui sera

le plus direct et le plus rectiligne.

m Plonifier I'instal(ation pour introduire le hombre minimal

de coudes et de changements de direction.

m Si des coudes ou changements de direction sont utilis_s, pr_voir

autant d'espace que possible. m Plier le conduit groduel(ement pour _viter de le d_former. m Utiliser le mains possible de changements de direction 6 90 °.

D_terminer (o (ongueur du conduit et (es coudes n_cessoires pour un s_chage optimal :

Utiiiser le tableau des syst_mes d'_vacuation ci-dessous pour

d@erminer le type de composants et les combinaisons acceptobles.

P,EMARQUE : Ne pas utiliser un conduit de Iongueur sup@ieure

6 la voleur sp_cifi_e dons le tableau des syst_mes d'_vacuation.

Sila Iongueur du circuit est sup@ieure 6 Io valeur sp_cifi_e dons

le tableau, on observera :

Une r_duction de Io Iong_vit_ de Io s_cheuse.

Une r_duction du rendement, avec temps de s_chage plus longs et une plus grande consommafion d'_nergie.

Le tableau des syst_mes d'_vocuation fournit les specifications d'_vocuation qui vous aideront 6 atteindre la meil(eure performance

de s_chage.

Tableau des syst_mes d'_vacuation

Nombre de Type de condul! Clapets de type Clapets (nclin_s

coudes _ 90 ° d'_vacuatlon bo_te/_

persiennes

0 M_tallique 64 pi (20 m) 58 pi (17,7 m)

riglde

Dispositions sp_cioles pour (es moisons mobiles :

Le syst_me d'_vacuation doit _tre solidement fix_ _ une section non combustible de la structure de la moison mobile et ne dolt passe terminer

en dessous de ceile-ci. Acheminer le conduit d'_vacuation vers I'ext@ieur.

) M@tailique 54 pi (16,5 m) 48 pi (14,6 m)

riglde

'2 M@taillque 44 pi (13,4 m) 38 pi (11,6 m)

rigide

3 M@taiiique 35 pi (10,7 m) 29 pi (8,8 m)

riglde

4 M_tallique 27 pi (8,2 m) 21 pi (6,4 m)

rigide

REMARQUE : CBt_ et le fond d'_chappement installations ant un coude

90 ° 6 I'interieur de la s_cheuse. Pour _tablir la Iongueur maximole du

conduit, ajouter un changement de direction 6 90 ° au tableau.

installer un clapet d'_vacuation et calfeutrer I'ouverture murale 6 I'ext_rieur autour du clapet d'_vacuation.

Raccorder le conduit d'_vacuation

au clapet

iNSTALLATiON DES PIEDS

DE NIVELLMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour d6placer et installer la s6cheuse.

Le non-respect de cette instruction peut causer

une blessure au dos ou d'autre blessure.

1. Preparer la s_cheuse pour les pieds

de nivellement

iiil

Le conduit doit se trouver par dessus le clapet d'_vacuation. Fixer ensemble le conduit et le clapet avec une bride de 4" (102 mm). Acheminer le conduit d'_vacuation jusqu'6 I'emplacement de la s_cheuse0 utiliser Htin_raire le plus rectiligne possible. Eviter les changements de direction 6 90 °. Utiliser des brides de serrage pour sceller toutes les jointures. Ne pas utiliser de ruban adh_sif pour conduit, de vis ou autres dispositifs de fixation qui se prolongeraient 6 I'int_rieur du conduit pour s_curiser I'_vacuation, car la charpie pourrait s'y accrocher.

Pour ne pas endommager le plancher, utiliser un grand morceau de carton d_coup_ dans I'emballage de la s_cheuse; le placer sous tout le bord arri_re de la s_cheuse. Saisir fermement la s_cheuse par la caisse (non par le panneau de commande) et incliner soigneusement

la s_cheuse sur le carton.

2. Visser dans les pieds de nivellement

,_, I'aide d'une cl_ et d'un m_tre-ruban, visser les pieds darts les trous pour pieds de nivellement jusqu'6 ce que le bas de chaque pied se trouve 6 environ 1/2" (13 mm) (pour correspondre & la hauteur de 3,6 pi cu de la laveuse) ou 11/2'' (38 mm) (pour correspondre 6 la hauteur de 3,8 pi cu de la laveuse) du bas de la s_cheuse.

_, present, redresser la s_cheuse et la placer sur ses pieds. Fake glisser la s_cheuse jusqu'6 ce qu'elle se trouve 6 proximit_ de son emplacement final. Laisser sufflsamment d'espace pour connecter

le conduit d'_vacuation.

Pour uElisotion en moison mobile

Les s_cheuses a gaz daivent _tre solidement fix_es au plancher.

Les installations en maison mobile n_cessitent un ensemble d_ancrage au sol pour installation en maison mobile. Pour le pracessus de commande,

consulter le Guide d'utilisatian et d'entretien.

Raceord m61e

conique

Raeeord m61e

non eonique

2. Preparer la connexion des raccords

de tuyauterie

A. Raeeord flexible de gaz de 3/8" Bo Conduit de Ja s_eheuse de 3/8"

On doit utiliser une combinaisan de raccards de tuyauterie pour raccorder la s_cheuse a I'alimentatian en gaz existante. L'illustratian pr_sente un raccordement recommand_. Le raccardement peut varier selan [e type, la taille et I'emplacement de la canalisatian

d'alimentatian.

CoCoude de 3/8" par 3/8" Do Adaptateur entre Je conduit

et Jejoint conique de 3/8"

Robinet d_arr_et du gaz ouvert

Robinet ......................................_

Retirer le capuchan rouge de la canalisation de gaz. ,_ I'aide d'une cl_ pour serrer, raccarder I'alimentatian en gaz a la s_cheuse. Utiliser

un compos_ d'_tanch_it_ des tuyauteries sur tausles filetages des raccards males nan coniques. Si an utilise un conduit m_tallique souple, veiller ace qu'il ne soit pas pinch.

REMARQUE : Pour les raccordements au propane, an dait utiliser un compos_ d'_tanch_it_ r_sistant a I'action du propane. Ne pas utiliser

de ruban adh_sif TEFLON ®t

Ouvrir le rabinet d'arr_t de la canalisatian d'alimentation; le rabinet est auvert larsque la manette est parall_le a la canalisation de gaz. V_rifier ensuite tousles raccordements en les badigeannant d'une solution de d_tection des fuites nan corrosive apprauv_e. L'apparitian de bulles indique la presence d'une fuite. R_parer taute fuite

_ventuelle.

t®TEFLON est une marque d_pos_e de E.h Du Pont De Nemours et Compagnie.

RACCORDEMENT DU

REGLAGE

DE L'APLOMB

CONDUIT D' :VACUATION

,_ I'aide d'une bride de serrage de 4" (102 mm), relier le conduit d'_vacuation & la bouche d'_vacuation de la s_cheuse. Si on utilise

le conduit d'_vacuation existant s'assurer qu'il est propre. Le conduit d'_vacuation de la s_cheuse doit _tre fix_ par-dessus la bouche d'_vacuation de la s_cheuse, et 6 I'int_rieur du clapet d'_vacuation. V_rifier que le conduit d'_vacuation est fix_ au clapet d'_vacuation

I'aide d'une bride de serrage de 4" (102 mm).

DE LA

SECHEUSE

1. R_gler raplornb de la s_cheuse

Placer Placer

le niveau ici le niveau ici

V_rifier I'aplomb de la s_cheuse d'un c6t_ 6 I'autre. R_p_ter

I'op_ration de I'avant vers I'arri_re.

REMARQUE : La s_cheuse doit _tre d_aplomb pour que le syst_me de d_tection d'humidit_ fonctionne correctement.

Placer la s_cheuse 6 son emplacement final. F'-'viter d'_craser ou de d_former le conduit d'_vacuation. Une fois que la s_cheuse est 6 son emplacement d_finitif, 6ter les corni_res et le carton du dessous de la

s_cheuse.

Pas d'aplomb D_APLOMB Pas d'aplomb

2. Ajuster les pieds de nivellement

Si la s_cheuse n'est pas d'aplomb ou & la m_me hauteur que la laveuse, la soulever 6 I'aide d'une cale en bois. Utitiser une cl_ pour

ajuster les pieds vers le haut ou vers le bas, et v_rifier 6 nouveau si elle est d'aplomb. Une fois que les pieds sont d'aplomb, s'assurer que les

quatre pieds sont solidement appuy_s contre le plancher avant de les setter.

ACHEVER L'iNSTALLATION

LISTEDE VERIFICATION

iNVERSiON DU SENS DE

L'OUVERTURE DE LA PORTE

[_ V_rifier que toutes les pi_ces sont maintenont instoll_es.

S'il reste une piece, passer en revue les diff_rentes _tapes pour d_couvrir laquelle ouroit _t_ oubli_e.

[_ V_rifier Io presence de tousles outils.

[_ I'--liminer/recycler les mot_riaux d'emballocje.

[_ V_rifier I'emplocement d_finitif de la s_cheuse. S'ossurer

que le conduit d'_vocuation n'est pas _cras_ ou d_form_.

[_ V_rifier que la s_cheuse est d'oplomb. Voir "R_CJlacje de I'oplomb de

la s_cheuse'.

[_ Retirer Io pellicule sur le ponneou de commonde et tout rubon odh_sif

rest_ sur Io s_cheuse.

[_ Essuyer soicjneusement I'int_rieur du tambour de Io s_cheuse ovec un

chiffon humide pour _liminer toute trace de poussi_re.

[_ Life la section "Utilisation de la s_cheuse" dons le Guide d'utilisotion

et d'entretien.

[_ R_cjler la s_cheuse pour un programme de s_chocje complet (pos le

programme de s_chocje 6 I'oir) de 20 minutes et mettre la s_cheuse en morche.

Si io s_cheuse ne d_morre pos, v_rifler ce qul sult : [] Lo s_cheuse est bronch_e sur une prise 6 trois oiv_oles reii_e

la terre.

[] Lo prise de couront est correctement oliment_e.

[] Les fusibles du domicile sont intocts et serf,s; le disjoncteur n'est

pos d_clench_.

[] Lo porte de Io s_cheuse est ferm_e.

[_ Apr_s 5 minutes de fonctionnement_ ouvrir Io porte de Io s_cheuse et

d_terminer si I'on d_tecte de Io choleur. Si de Io choleur est d_tect_e, onnuler le programme et fermer Io porte.

Si vous ne sentez oucune choleur, _teindre Io s_cheuse et v_rifier si le robinet d'orr_t de Io conolisotion de cjoz est ouvert.

[] Si le robinet d'orr_t de Io conolisotion de cjoz est fermi, I'ouvrir0

puis r_p_ter le test de 5 minutes d_crit ci-dessus.

[] Si le robinet d'orr_t de Io conolisofion de cjoz est ouvert0

contocter un technicien quolifi_.

REMARQUE : II est possible que Io s_cheuse d6cjoge une odeur Iors du chouffocje initial. Cette odeur est normole Iorsque I'_l_ment chouffont est utilis_ pour Io premiere fois. L'odeur disporo_tro.

(FACULTATi F)

Porte & tr&s grande ouverture lat_rale

1. Placer une serviette sur la s_cheuse

Placer Io serviette sur le dessus de Io s_cheuse pour _viter d'endommocjer Io surface.

REMARQUE : Un tournevis aimant_ serait utile.

Ouvrir Io porte de Io s_cheuse. Oter les vis inf_rieures de Io portion des chorni_res ottoch_e 6 Io coisse de Io s_cheuse. Desserrer (ne

pos retirer) les vis sup_rieures de Io portion des chorni_res ottoch_e

Io coisse de Io s_cheuse.

f3. $ou_ever _a porte pour la d_gager des

vis sup_rieures

Soulever Io porte jusqu'& ce que les vis sup_rieures situ_es dons to coisse de Io s_cheuse se trouvent dons Io portie _vos_e de I'encoche de chorni_re. Tirer Io porte vers I'ovont pour Io d_cjocjer des vis.

Placer Io porte (c6t_ poicjn_e vers le hour) sur Io s_cheuse. Retirer les

vis sup_rieures de Io coisse de Io s_cheuse.

4. ()ter les vis des charni_res

Retirer les vis fixant tes charni_res 6 ta porte.

7. Faire pivoter la porte externe

Faire pivoter la porte externe de 180 ° puis la replacer sur la porte

interne. Fixer _ nouveau le panneau de porte externe sur le panneau

de porte interne de fagon _ ce que la poign6e se trouve du c6t6 oO

les charni&res viennent d'etre retir6es. [ns6rer les 4 vis de porte.

5. Oter les vis du panneau de porte

Retirer [es vis du sommet, du bas et du c6t6 de la porte (4 vis) qui tiennent ensemble la porte interne et la porte externe. Tout en

maintenant la porte sur la serviette et sur la s6cheuse, saisir les c6t6s

de la porte externe et la soulever pour la s6parer de la porte interne.

Mettre de c8t6 la porte externe.

REMARQUE : Ne pas utiliser de couteau _ mastic ou de tournevis

pour s6parer les portes. Ne pas tirer sur le joint ou les pitons de retenue en plastique de la porte.

inversion du c6t6 d'instailation de la g6che, du bo'_tier et du bouchon

d'obturation de la porte

Retourner la porte

Retourner la porte de fa£;on 6 ce que la poicjn6e soit orient6e vers le bas.

9. Fixer les ¢harni_res de porte

G6che et Bouchon

bottler d'obturafion

Retirer la gache de porte, le boi"tier et le bouchon d'obturation du c6t6 int6rieur de la porte interne en serrant les c6t6s puis en tirant/ repoussant ces 616merits. Placer la gache de porte, le boTtier et le bouchon d'obturation de la porte sur le c6t6 oppos& _ leur position pr6c6dente.

de la porte

R&installer les charni6res de porte sur la porte de la s6cheuse de fa£:on 8 ce que le trou le plus gros se trouve dons la pattie inf6rieure

de la charni6re.

Retirer le piton de retenue de la porte

et le bouchon d_obturation de piton de la porte

InsUrer les vis dans les trous

de charni_re de la caisse de

la s_cheuse

Refirer le piton de retenue de la porte et le bouchon d'obturation de piton de la porte de la caisse de la s_cheuse. InsUrer le piton de

retenue de la porte darts le trou du bouchon d'obturation de piton de la porte et fixer avec une vis. InsUrer le bouchon d'obturation de piton

de la porte darts le trou d'origine de piton de la porte et fixer avec

une vis.

Retirer les bouchons d_obturation

de charni_re et les transf_rer

Utitiser un petit tournevis 6 lame plate pour retirer avec precaution les 4 bouchons d'obturation du c6t_ gauche de la caisse de la s_cheuse.

Transf_rer tes bouchons d'obturation dans les trous de charni_re du c&t_ oppos_ de la caisse de la s_cheuse.

REMARQUE : II faudra peut-_tre deux personnes pour r_installer la porte.

InsUrer les vis darts les trous inf_rieurs du c&t_ gauche de la caisse de la s_cheuse. Serrer les vis 6 moiti_. Positionner la porte de fagon ce que le c6t_ large de I'encoche de la charni_re de porte se trouve au-dessus des vis. Fake glisser la porte vers le haut de fagon 6 ce que

les vis se trouvent au fond des encoches. Resserrer les vis. InsUrer les vis sup_rieures darts les charni_res et les setter.

Contr61er ralignement du piton

de la porte

2--

Fermer la porte et vSrifier que le piton de la porte est align_ avec le piton de retenue de ta porte. Au besoin, faire glisser la gache de la porte vers la gauche ou vers la droite 6 I'intSrieur de I'encoche pour rSgler I'alignement.

DEPANNAGE

Voir le Guide d'utilisation et d'entrefien ou consulter notre site Web et la Foire aux questions pour tenter d'_viter le coot d'une intervention de r_paration.

Your Home

For troubleshooting, product manuals and expert advice:

www.managemylife.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it!

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.) 1-800-361-6665 (Canada)

Para pedir servicio de reparaci6n

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

(1-888-784-6427

® Registered Trademark / TMTrademark of KCD IP, LLC in the United States, or Sears Brands, LLC in other countries ® Marca Registrada / TMMarca de Fabrica de KCD IP, LLC en Estados Unidos, o Sears Brands, LLC in otros paises MCMarque de commerce / MDMarque d6pos6e de Sears Brands, LLC

W10617668A Impreso en EE.UU,

Au Canada pour service en fran(_ais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

09/13

Printed in U.S.A,

Imprlm8 aux E.-U.

Dryer Installation instructions

Instrucciones de instalaci6n de la secadora instructions d'lnstallation de la s_cheuse

English / Espa_ol / Fran_:ais

Table of Contents / [ndice / Table des Mafieres ......4

29 °°Wide Gas (U.S.A. and Canada) & Electric (Canada Only) Dryer ModeJos de 29"a gas (EEoUUoy Canada) y EJ_ctrica (SoJo en Canada) Mod@Jesde 29 °°de largeur @gas (EooUoet Canada) et EJectrique

(Canada uniquement)

P/N W10617668A Sears Brands Management Corporation

Hof_man Estates, IL 60179 U.S.A. www.kenmore.com www.sears.com

Sears Canada inc.

Toronto, Ontario, Canada M5B 2C3

www.sears.ca

INSTALLATION NOTES

NOTAS SOBRE LA INSTALACION

NOTES CONCERNANT

L'INSTALLATION

Date of purchase: Date of installation:

Installer:

Model number: Serial number:

Fecha de compra: Fecha de instalaci6n:

Instalador:

N6mero de modelo: N6mero de serie:

Date d'achat : Date d'installation :

Installateur :

Num6ro de module : Num6ro de s6rie :

DRYER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

WARNING - ...i.kof

- Clothes dryer installation must be performed by a qualified installer.

- Install the clothes dryer according to the manufacturer's instructions and local codes.

- Do not install a clothes dryer with flexible plastic venting materials or flexible metal (foil type) duct. if flexible metal duct is installed, it must be of a specific type identified

by the appliance manufacturer as suitable for use with clothes dryers. Flexible venting materials are known to collapse, be easily crushed, and trap lint. These conditions will

obstruct clothes dryer airflow and increase the risk of fire.

- To reduce the risk of severe injury or death, follow all installation instructions.

- Save these instructions.

iMPORTANT."The gas installation must conform with local codes, or in the absence of local codes, with the National Fuel Gas

Electrical Code, ANSIiNFPA 70 or Canadian Electrical Code, CSA C22.1.

WARNING: For your safety, the information in this manual must be followed to minimize the risk of fire or e×plosion, or to prevent property damage, personal injury, or death.

- Do not store or use gasoline or other flammable vapors and liquids in the vicinity of this or any other appliance.

- WHAT TO DO iF YOU SMELL GAS:

• Do not try to light any appliance. = Do not touch any electrical switch; do not use any phone in your building.

= Clear the room, building, or area of all occupants. e Immediately call your gas supplier from a neighbor's phone. Follow the gas supplier's

instructions.

• if you cannot reach your gas supplier, call the fire department.

- Installation and service must be performed by a qualified installer, service agency, or the gas supplier.

WARNING: Gas leaks cannot always be detected by smell. Gas suppliers recommend that you use a gas detector approved by UL or CSA.

For more information, contact your gas supplier. If a gas leak is detected, follow the "What to do if you smell gas" instructions.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using the dryer, follow basic precautions,

including the following:

[] Read all instructions before using the dryer. [] Do not place items exposed to cooking oils in your dryer.

Items contaminated with cooking oils may contribute to

a chemical reaction that could cause a load to catch fire.

[] Do not dry articles that have been previously cleaned in,

washed in, soaked in, or spotted with gasoline, dry- cleaning solvents, or other flammable or explosive substances as they give off vapors that could ignite or explode.

[] Do not allow children to play on or in the dryer. Close

supervision of children is necessary when the dryer is used near children.

[] Before the dryer is removed from service or discarded,

remove the door to the drying compartment.

[] Do not reach into the dryer if the drum is moving. [] Do not install or store the dryer where it will be exposed

to the weather.

[] Do not tamper with controls.

SAVE THESE INSTRUCTIONS

[] Do not repair or replace any part of the dryer or attempt

any servicing unless specifically recommended in this Use and Care Guide or in published user=repair

instructions that you understand and have the skills to carry out.

[] Do not use fabric softeners or products to eliminate static

unless recommended by the manufacturer of the fabric softener or product.

[] Do not use heat to dry articles containing foam rubber or

similarly textured rubber-like materials.

[] Clean lint screen before or after each load. [] Keep area around the exhaust opening and adjacent

surrounding areas free from the accumulation of lint, dust, and dirt.

[] The interior of the dryer and exhaust vent should be

cleaned periodically by qualified service personnel.

[] See "Electrical Requirements" located in the installation

instructions for grounding instructions.
