Installation Instructions

Instrucciones de instalaci6n

Instructions pour I'instaiiation

English / Espa_ol / Fran_:ais

Table of Contents

WASHER SAFETY ..................................................................................... 1

INSTALLATION REQUIREMENTS ........................................................... 2

Tools and Parts .................................................................................. 2

Location Requirements ..................................................................... 2

Drain System ..................................................................................... 3

Electrical Requirements .................................................................. 4

Indice

SEGURIDAD DE LA LAVADORA ................................................. 9

REQUISITOS DE INSTALACION ................................................. 9

Herramientas y piezas ........................................................ 9

Requisitos de ubJcaci6n ....................................................... 10

SJstema de desagUe ............................................................. 11

Requisitos el_ctricos ............................................................. 11

Table des mati res

SECURITE DE LA LAVEUSE......................................................... 17

EXIGENCES D'INSTALLATION ................................................... 17

Outillage et pi_ces................................................................ 17

Exigences d'emplacement ................................................... 18

Syst_me de vidange ............................................................. 19

Specifications _lectriques ...................................................... 19

INSTALLATION INSTRUCTIONS ........................................................... 4

Before you start: remove shipping materials ............................. 4

Connect Drain Hose ......................................................................... 5

Connect Inlet Hoses .......................................................................... 6

Level Washer .................................................................................... 7

Complete Installation Checklist ..................................................... 8

INSTRUCCIONES DE INSTALACI6N .......................................... 12

Antes de comenzar: quite los materiales

de transporte ...................................................................... 12

Conexi6n de Ja manguera de desagUe................................ 13

Conexi6n de las mangueras de entracla .............................. 14

Nivelaci6n de la lavadora .................................................. 15

Complete la instalaci6n ...................................................... 16

INSTRUCTIONS D'INSTALLATION ............................................ 20

Avant de commencer : retrait ciu materiel d'exp_dJtion ....... 20

Raccorctement ctu tuyau de vidange ..................................... 21

Raccordement des tuyaux d'arriv_e d'eau ........................... 22

EtabJissement de I'aplomb de la Javeuse ............................. 23

LJste de v_riflcation pour I'ach_vement de I'installatian ....... 24

P/N W10280537A (0610) Sears Brands Management Corporation Hall:man Estates, mL60179 U.S.A.

www.kenmore.com

www.sears.com

Sears Canada inc. Toronto, Ontario, Canada M5B 2B8

www.sears.ca

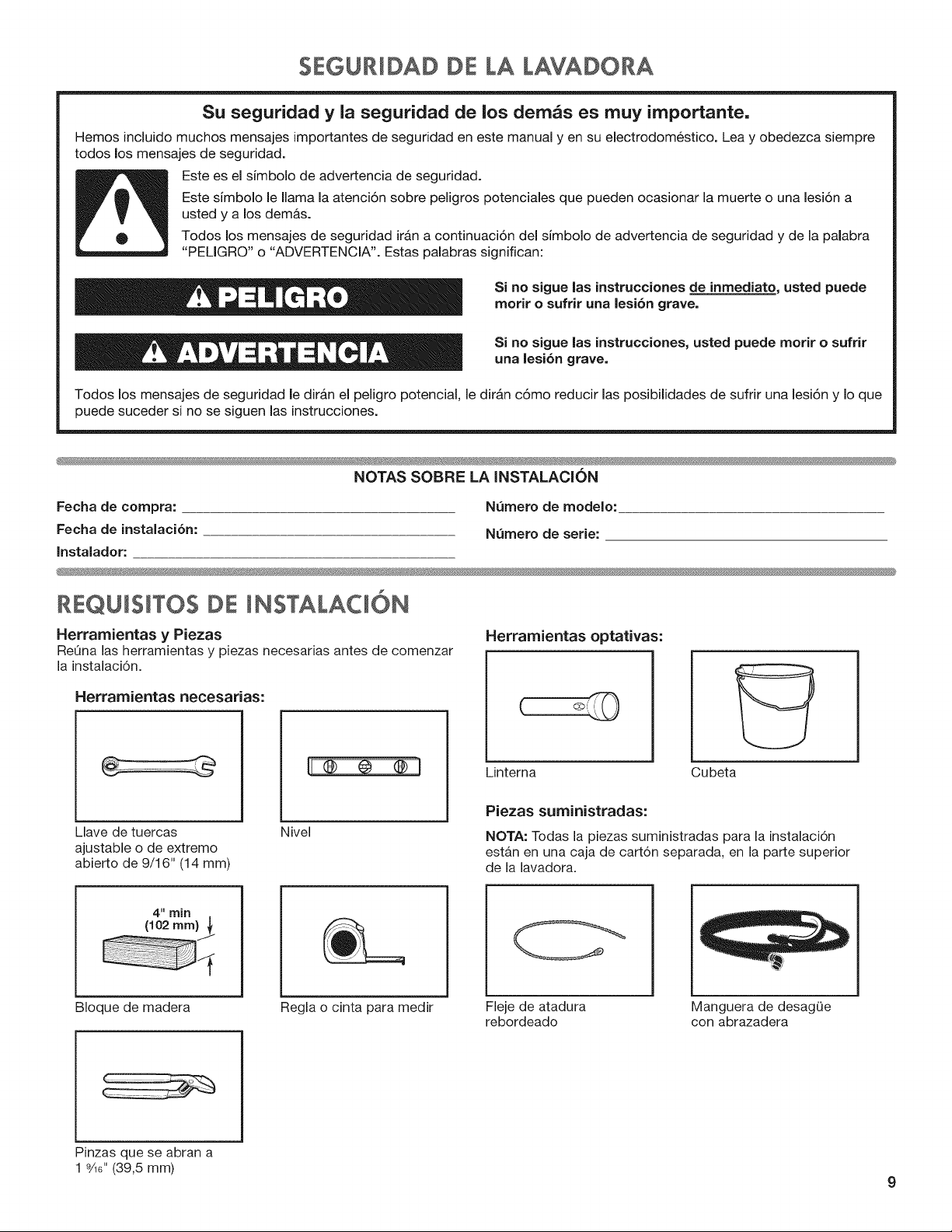

WASHER SAFETY

Your safety and the safety of others are very important,

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety messages.

This is the safety alert symbol. This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately follow instructions.

You can be killed or seriously injured if you don't follow

instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can happen if the instructions are not followed.

INSTALLATION NOTES

Date of purchase: Date of installation:

Installer:

INSTALLATION REQUIREMENTS

Tools and Parts Gather required tools and parts before starting installation.

Tools needed:

Adjustable or open end wrench 9/16.(14 mm)

4" rain

(102 mm)_

Level

Model number: Serial number:

Optional tools:

Flashlight

Bucket

Parts supplied:

NOTE: All parts supplied for installation are in cardboard insert in the top of the washer.

Wood block

Pliers that open to 1%6" (39.5 mm)

Ruler or measuring tape

Beaded tie strap Drain hose with clamp

Partsneeded:(Notsuppliedwithwasher)

Inlethoseswith flatwashers

Toorder,pleaserefertotoll-freephonenumbersonbackpage ofyourUseandCareGuide.

[] 8212656RP10ft.(3.0m)inlethose,BlackEPDM(2pack) [] 8212641RP5ft.(1.5m)Inlethose,BlackEPDM(2pack) [] 8212546RP4ft.(1.2m)Inlethose,BlackEPDM(2pack) [] 8212545RP5ft.(1.5m)Inlethose,RedandBlueEPDM

(2pack) [] 8212487RP5ft.(1.5m)Nylonbraidedinlethose(2pack) [] 8212638RP6ft.(1.8m)Nylonbraidedinlethose,space

saving90°elbow,hypro-bluesteelcouplings

(2pack) [] 8212637RP6ft.(1.8m)Inlethose,BlackEPDM,space

saving90°elbow,hypro-bluesteelcouplings

(2pack) Alternateparts:(Notsuppliedwithwasher) Yourinstallationmayrequireadditionalparts.Toorder,please

refertotoll-freenumbersonbackpageofyourUseandCare Guide.

If you have: Overhead sewer

1" (25 mm) standpipe

Drain hose too short Extension Drain Hose Part

Lint clogged drain

You will need:

Standard 20 gal. (76 L)39" (990 mm) tall drain tub or utility sink, sump pump and connectors (available from local plumbing suppliers)

2" (51 mm) diameter to 1" (25 mm) diameter Standpipe Adapter

Part Number 3363920 Connector Kit Part Number 285835

Number 285863 Connector Kit Part Number 285835

Drain Protector Part Number 367031 Connector Kit Part Number 285835

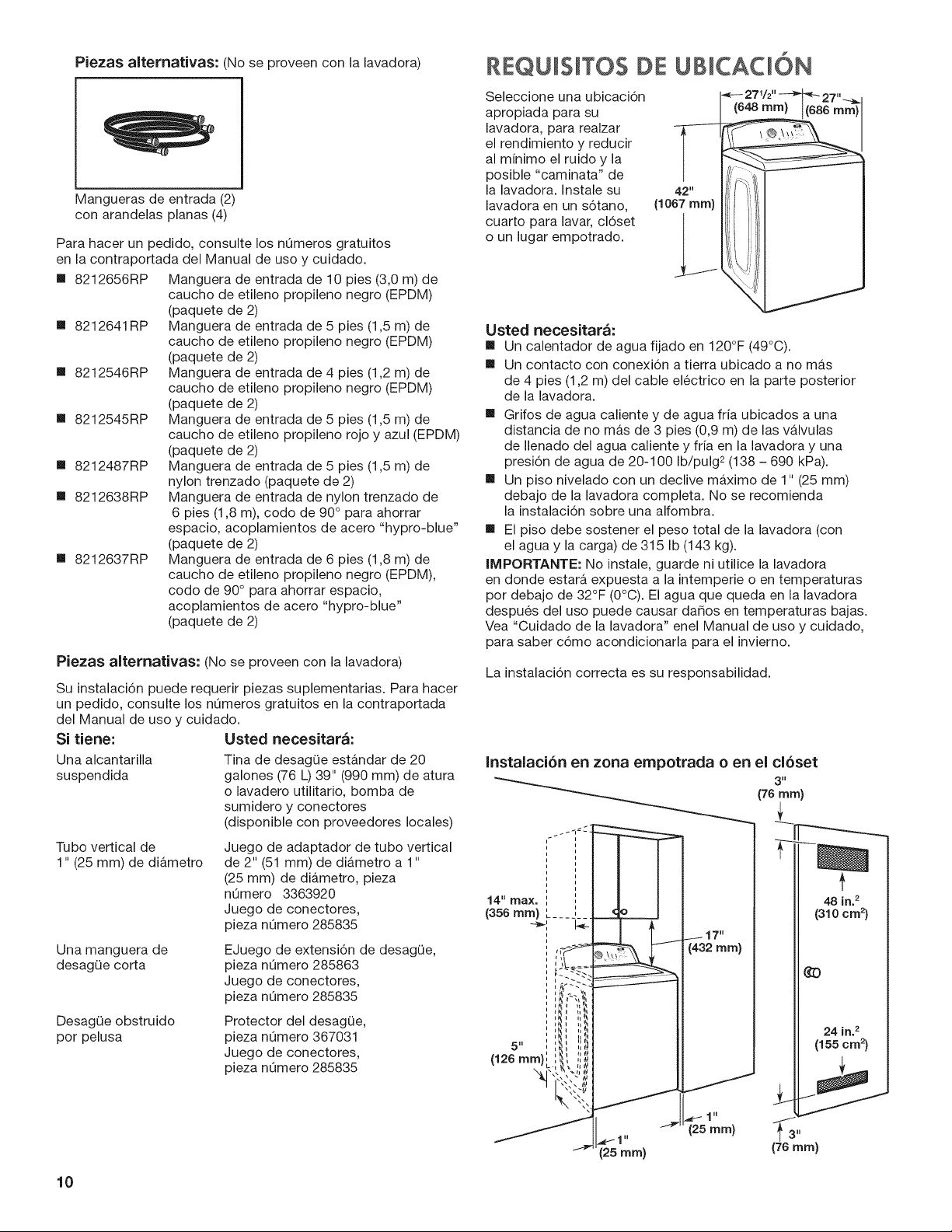

LOCATmON REQUIREMENTS

Select proper location for your washer to improve performance and minimize noise and possible "washer walk", install your washer in a basement, laundry room, closet, or recessed area.

You will need:

[] A water heater set to 120 ° F (49° C). [] A grounded electrical outlet located within 4 ft (1.2 m) of

power cord on back of washer.

[] Hot and cold water faucets located within 3 ft (0.9 m) of hot

and cold water fill valves on washer, and water pressure of 20-100 psi (138-690 kPa).

[] A level floor with maximum slope of 1" (25 mm) under entire

washer, installing on carpet is not recommended.

[] Floor must support washer's total weight (with water and load)

of 315 Ibs (143 kgs).

iMPORTANT: Do not install, store, or operate washer where it will be exposed to weather or in temperatures below 32° F (0° C). Water remaining in washer after use may cause damage in low temperatures. See "Washer Care" in your Use and Care Guide for winterizing information.

Proper installation is your responsibility.

Recessed area or closet installation

3 mn

{76turn)

n_ 1 i i

n i n 1

i i n 1

14" max. i

{356 ram) .... j___

{126 m _\ I

Dimensions show recommended spacing allowed, except for closet door ventilation openings which are minimum required. This washer has been tested for installation with spacing of 0" (0 mm) clearance on the sides. Consider allowing more space for ease of installation and servicing, and spacing for companion appliances and clearances for walls, doors, and floor moldings. Add spacing of 1" (25 mm) on all sides of washer to reduce noise transfer. If a closet door or Iouvered door is installed, top and bottom air openings in door are required.

i i

_mn i t i

{25 rnrn)

{432 ram)

1 ml

{25 ram}

{76ram)

48 in.2

(310 cm2}

24 in.2

(155cm_)

42"

{1067 ram)

DRAmN SYSTEM

Drain system can be installed using a floor drain, wall standpipe, floor standpipe, or laundry tub. Select method you need.

Floor standpipe drain system

Minimum diameter for a standpipe drain: 2" (51 mm). Minimum carry-away capacity: 17 gal. (64 L) per minute. Top of standpipe must be at least 39" (990 mm) high; install no higher than 96" (2.44 m) from bottom of washer. If you must install higher than 96" (2.44 m), you will need a sump pump system.

Wall standpipe drain system

See requirements for floor standpipe drain system. Floor drain system

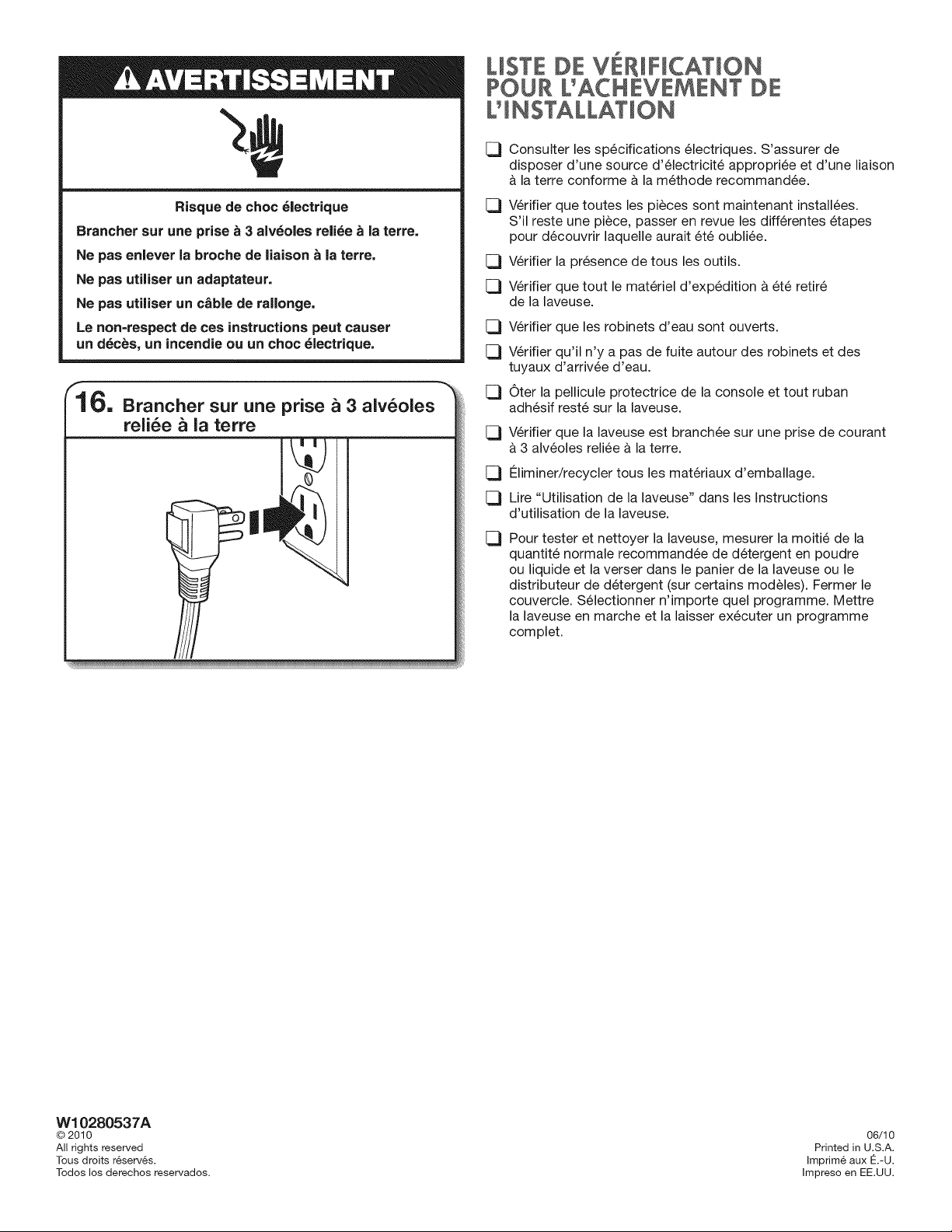

ELECTRICAL REQUIREMENTS

Electrical Shock Hazard

Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter.

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

[] A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical supply

is required. A time-delay fuse or circuit breaker is recommended. it is recommended that a separate circuit breaker serving only this appliance be provided.

[] This washer is equipped with a power supply cord having

a 3 prong grounding plug.

[] To minimize possible shock hazard, the cord must be plugged

into a mating, 3 prong, grounding-type outlet, grounded in accordance with local codes and ordinances. If a mating outlet

is not available, it is the personal responsibility and obligation of the customer to have the properly grounded outlet installed

by a qualified electrician.

[] If codes permit and a separate ground wire is used, it is

recommended that a qualified electrician determine that the ground path is adequate.

[] Do not ground to a gas pipe. [] Check with a qualified electrician if you are not sure the

washer is properly grounded.

[] Do not have a fuse in the neutral or ground circuit.

Floor drain system requires a Siphon Break Kit (Part Number

285834), 2 Connector Kits (Part Number 285835), and an Extension Drain Hose (Part Number 285863) that may be

purchased separately. To order, please see toll-free phone numbers in your Use and Care Guide. Minimum siphon break:

28" (710 mm) from bottom of washer. (Additional hoses may be needed.)

Laundry tub drain system

4_" ;_,_

(113mrn)l _i i "

_ ' 30" If! IIL--IIH Pit, V f " U _

Minimum capacity: 20 gal. (76 L). Top of laundry tub must be at least 39" (990 mm) above floor; install no higher than 96" (2.44 m)

from bottom of washer.

IMPORTANT: To avoid siphoning, no more than 4.5" (113 mm) of drain hose should be inside standpipe or below the top of wash tub. Secure drain hose with beaded tie strap.

GROUNDING INSTRUCTIONS

For a grounded, cord=connected washer: This washer must be grounded. In the event of a malfunction or breakdown, grounding will reduce the risk of electrical shock by providing a path of least resistance for electric current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded in accordance with aH local

codes and ordinances.

WARNING: Improper connection of the equipment-

grounding conductor can result in a risk of electric shock. Check with a qualified electrician or serviceman if you are in

doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it will

not fit the outlet, have a proper outlet installed by a qualified electrician.

For a permanently connected washer: This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding conductor must be run with the circuit conductors and

connected to the equipment-grounding terminal or lead on the appliance.

INSTALLATmON INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install washer, Failure to do so can result in back or other injury.

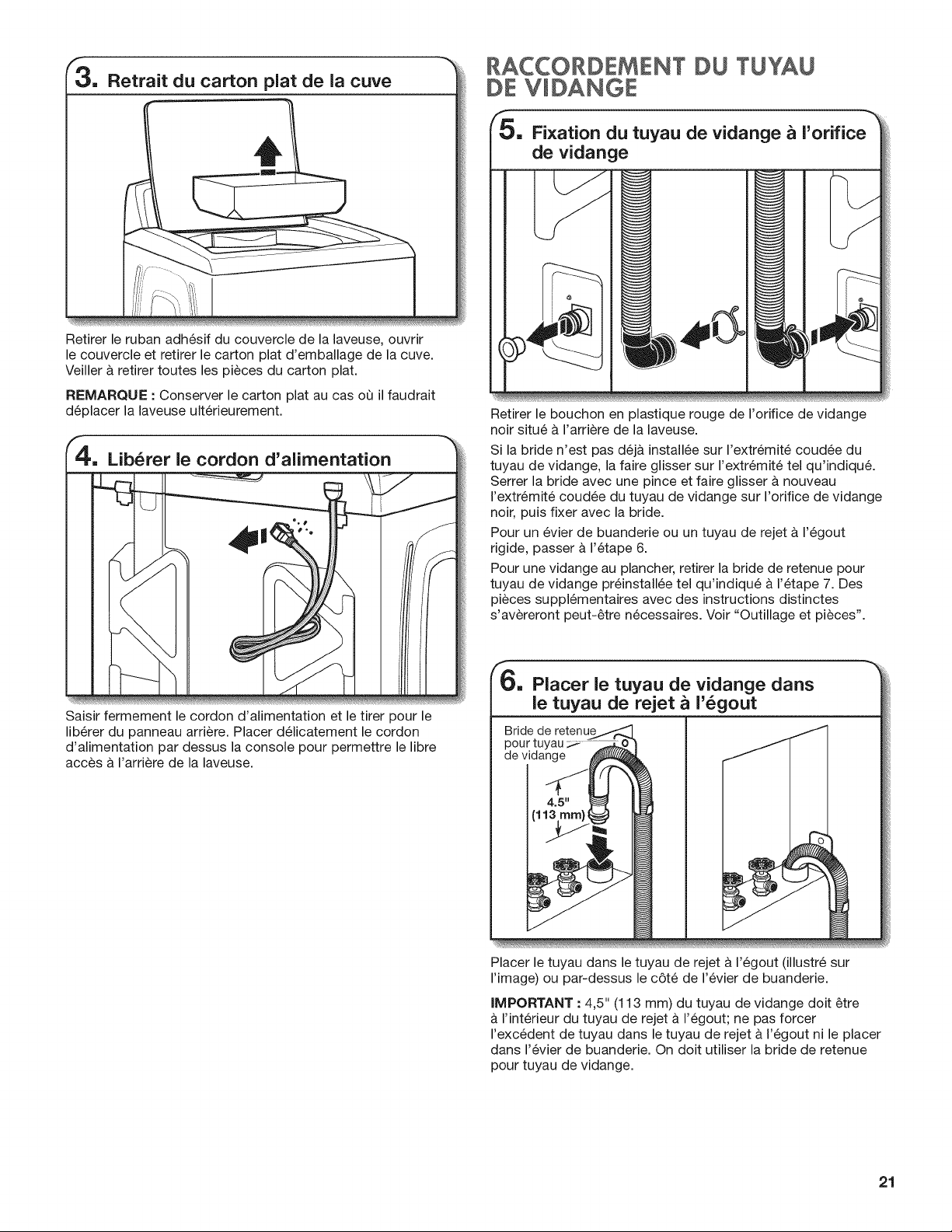

Before you start: remove shipping materials It is necessary to remove all shipping materials for proper

operation and to avoid excessive noise from washer.

Remove packing tray from tub

Move washer

Move washer to within 4 ft (1.2 m) of its final location; it must be in a fully upright position.

NOTE: To avoid floor damage, set washer onto cardboard before moving it and make sure lid is taped shut.

2. Remove shipping base

Remove tape from washer lid, open lid and remove cardboard packing tray from tub. Be sure to remove all parts from tray.

NOTE: Keep tray in case you need to move washer later.

'"'4. Free power cord

Firmly grasp power cord plug and pull to free from rear panel. Gently place power cord over console to allow free access

to back of washer.

To avoid damaging floor, place cardboard supports from shipping carton on floor behind washer. Tip washer back and place on cardboard supports. Remove shipping base. Set washer upright.

IMPORTANT: Removing shipping base is necessary for proper operation. If your washer includes a sound shield, please refer

to the instructions included with the sound shield to install it at this time.

CONNECT DRAmN NOSE

Attach drain hose to drain port

Remove the red plastic plug from the black drain port on the back of the washer.

If clamp is not already in place on elbow end of drain hose, slide it over end as shown. Squeeze clamp with pliers and slide black elbow end of drain hose onto black drain port

and secure with clamp.

For a laundry tub or standpipe drain, go to step 6.

For a floor drain, remove the preinstalled drain hose form as shown in Step 7. You may need additional parts with separate

directions. See "Tools and Parts".

(floor drain installations only)

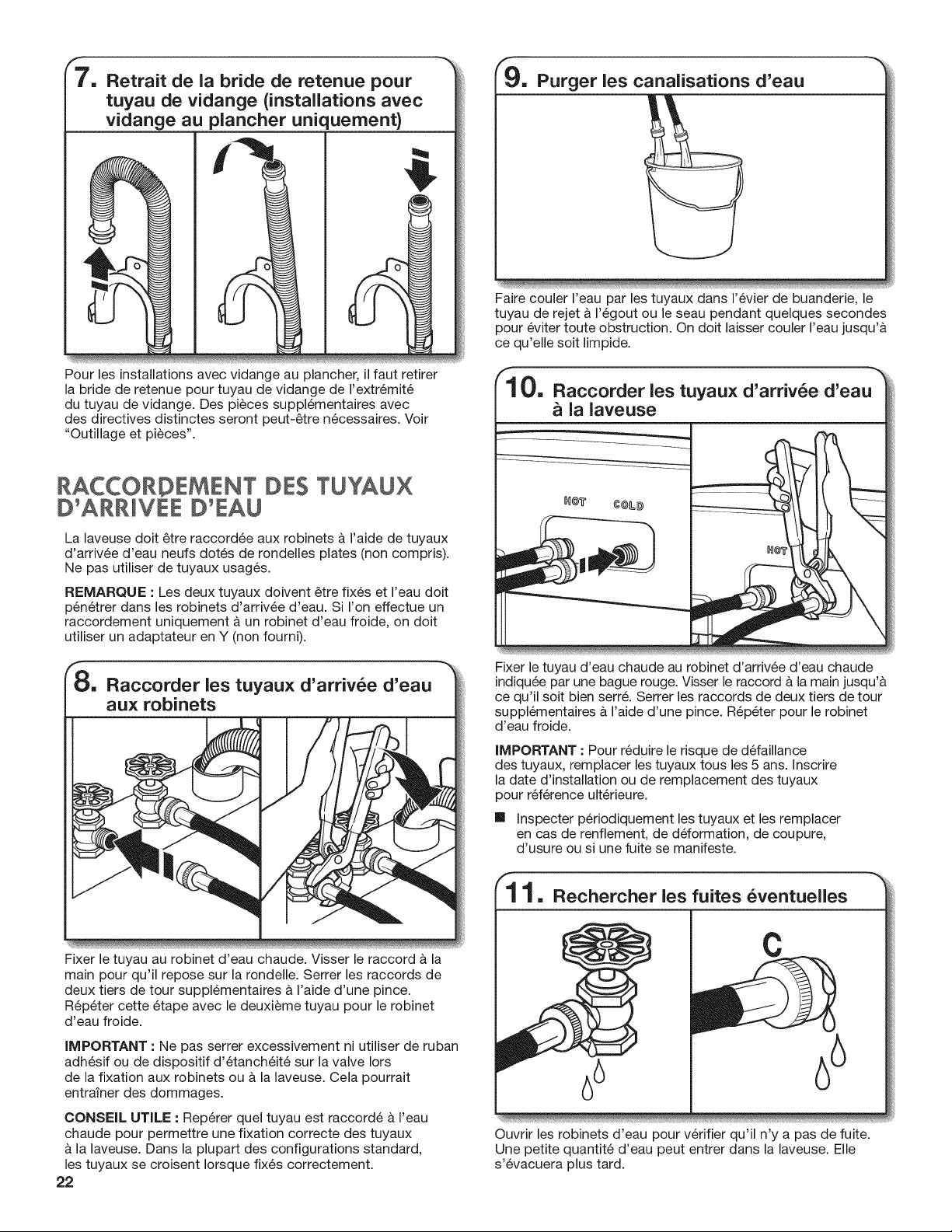

For floor drain installations, you will need to remove the drain hose form from the end of the drain hose. You may need additional parts with separate directions. See "Tools and Parts".

CONNECT INLET NOSES

Washer must be connected to water faucets with new inlet hoses with flat washers (not provided). Do not use old hoses.

NOTE: Both hoses must be attached and have water flowing to inlet valves. If you are only connecting to a cold water faucet, you must use a Y-adapter (not provided).

("-6, Place drain hose in standpipe

Drain

Place hose into standpipe (shown in picture) or over side of laundry tub.

IMPORTANT: 4.5" (113 mm) of drain hose should be inside

standpipe; do not force excess hose into standpipe or lay on

bottom of laundry tub. Drain hose form must be used.

8, Connect inlet hoses to water faucets

Verify location of hot and cold faucets. Attach hose to hot water faucet. Screw on coupling by hand until it is seated on washer. Use pliers to tighten couplings an additional two- thirds turn. Repeat this step with second hose for cold water

faucet.

IMPORTANT: Do not overtighten or use tape or sealants on valve when attaching to faucets or washer. Damage can result.

HELPFUL TIP: Make note of which hose is connected to hot water to help in attaching hoses to washer correctly. In most

standard configurations, hoses will cross over each other when attached correctly.

Clear water lines

Standpipe

Run water for a few seconds through hoses into a laundry tub, drainpipe, or bucket to prevent clogs. Water should run until clear.

Attach hot water hose to hot water inlet valve marked with a red ring. Screw coupling by hand until it is snug. Use pliers to

tighten couplings an additional two-thirds turn. Repeat with cold water inlet valve.

IMPORTANT: To reduce risk of hose failure, replace the hoses every 5 years. Record hose installation or replacement dates

for future reference. [] Periodically inspect and replace hoses if bulges, kinks, cuts,

wear, or leaks are found.

Secure drain hose to laundry tub leg, drain standpipe, or inlet hoses for wall standpipe with beaded tie strap.

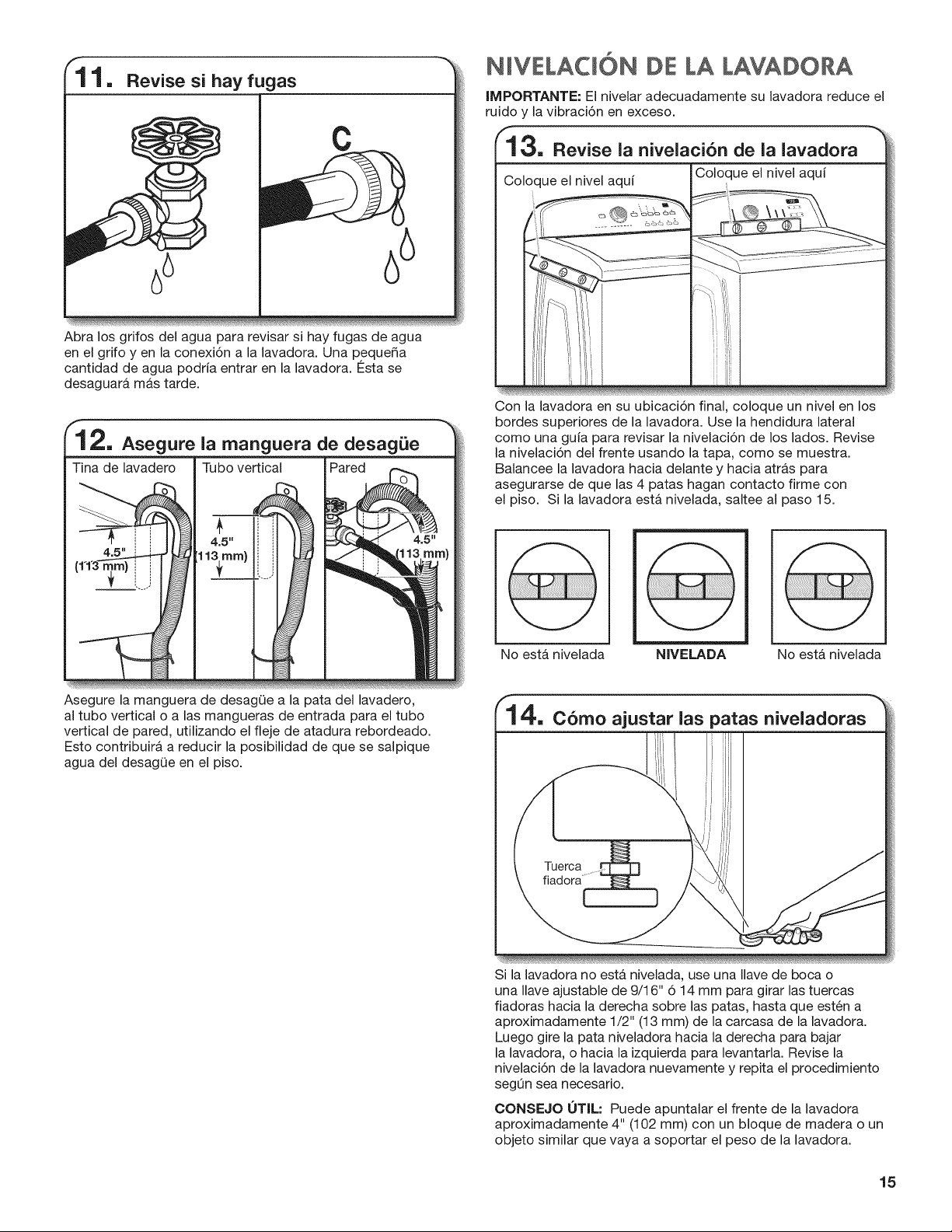

LEVEL WASHER

IMPORTANT: Level washer properly to reduce excess noise and vibration.

3. Check levelness of washer

Place level here

Move the washer to its final location. Place a level on top edges of washer. Use side seam as a guide to check levelness of sides. Check levelness of front using lid, as shown. Rock

washer back and forth to make sure all four feet make solid contact with floor. If washer is level, skip to step 15.

fl"_. Check for leaks

Turn on water faucets to check for leaks. A small amount of water may enter washer. It will drain later.

Not Level LEVEL Not Level

f14. Adjust leveling feet

If washer is not level, use a 9/16" or 14 mm open-end or adjustable wrench to turn jam nuts clockwise on feet until they are about 1/2" (13 mm) from the washer cabinet. Then turn the leveling foot clockwise to lower the washer or counterclockwise to raise the washer. Recheck levelness of washer and repeat

as needed. HELPFUL TIP: You may want to prop up front of washer

about 4" (102 ram) with a wood block or similar object that will support weight of washer.

5. Tighten leveling feet

Electrical Shock Hazard

Plug into a grounded 3 prong outlet. Do not remove ground prong. Do not use an adapter,

Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

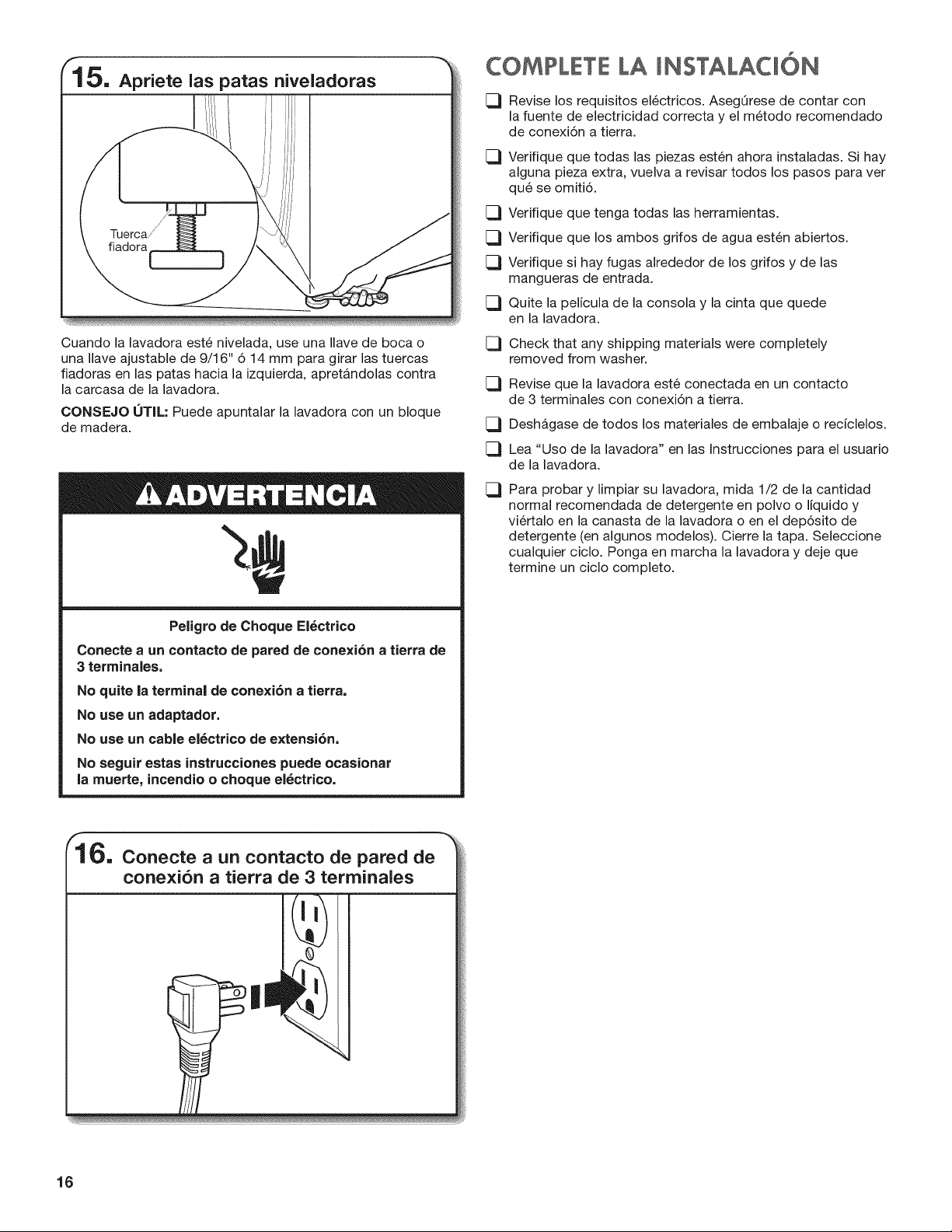

1 6. Plug into a grounded 3 prong outlet

When washer is level, use a 9/16" or 14 mm open-end or adjustable wrench to turn jam nuts counterclockwise on leveling feet tightly against washer cabinet.

HELPFUL TIP: You may want to prop washer with wooden block.

COMPLETE NSTALLATmON CHECKLmST

Check electrical requirements. Be sure you have correct electrical supply and recommended grounding method.

Check that all parts are now installed. If there is an extra part, go back through steps to see what was skipped.

Check that you have all of your tools. Check that any shipping materials were completely

removed from washer. Check that water faucets are on. Check for leaks around faucets and inlet hoses.

Remove protective film from console and any tape remaining on washer.

Check that washer is plugged into a grounded 3 prong outlet.

Dispose of/recycle all packaging materials. Read "Washer Use" in your Washer User Instructions.

To test and clean your washer, measure 1/2 of normal recommended amount of powdered or liquid detergent

and pour it into washer basket or detergent dispenser (on some models). Close lid. Select any cycle. Start washer

and allow to complete full cycle.

SEGUR DAD DE LA LAVADORA

Su seguridad y la seguridad de los demos es muy importante,

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre todos los mensajes de seguridad.

Este es el simbolo de advertenoia de eeguridad. Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguddad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENClA'. Estas palabras significan:

Si no sigue las instrucciones deinmediato, usted puede motif o sufrir una lesi6n grave.

Si no sigue las instrucciones, usted puede morir o sufrir una lesi6n grave.

Todos los mensajes de seguridad le dirb,n el peligro potencial, le dir#,n c6mo reducir las posibilidades de sufrir una lesi6n y Io que puede suceder si no se siguen las instrucciones.

NOTAS SOBRE LA INSTALACION

Fecha de compra: N_mero de modelo: Fecha de instalaci6n: N_mero de serie:

Instalador:

REQUmSmTOSDE INSTALACm6N

Herramientas y Piezas

ReQna las herramientas y piezas necesarias antes de comenzar la instalaci6n.

Herramientas necesarias:

Llave de tuercas ajustable o de extremo

abierto de 9/16" (14 mm)

4" mill

(102 mm)_

Bloque de madera Regla o cinta para medir

Nivel

Herramientas optativas:

Linterna Cubeta

Piezas suministradas:

NOTA: Todas la piezas suministradas para la instalaci6n estan en una caja de cart6n separada, en la parte superior

de la lavadora.

Fleje de atadura rebordeado

Manguera de desagQe con abrazadera

Pinzas que se abran a 1 9/16"(39,5 mm)

Piezas alternativas: (No se proveen con la lavadora)

Mangueras de entrada (2) con arandelas planas (4)

Para hacer un pedido, consulte los nQmeros gratuitos en la contraportada del Manual de uso y cuidado.

[] 8212656RP Manguera de entrada de 10 pies (3,0 m) de

[] 8212641RP Manguera de entrada de 5 pies (1,5 m) de

[] 8212546RP Manguera de entrada de 4 pies (1,2 m) de

[] 8212545RP Manguera de entrada de 5 pies (1,5 m) de

[] 8212487RP Manguera de entrada de 5 pies (1,5 m) de

[] 8212638RP Manguera de entrada de nylon trenzado de

[] 8212637RP Manguera de entrada de 6 pies (1,8 m) de

Piezas altemativas: (No se proveen con la lavadora) Su instalaci6n puede requerir piezas suplementarias. Para hacer

un pedido, consulte los nQmeros gratuitos en la contraportada del Manual de uso y cuidado.

Si tiene: Usted necesitar_: Una alcantarilla Tina de desagQe estAndar de 20

suspendida galones (76 L) 39" (990 mm) de atura

Tubo vertical de 1" (25 mm) de diametro

Una manguera de desagQe corta

DesagQe obstruido por pelusa

caucho de etileno propileno negro (EPDM) (paquete de 2)

caucho de etileno propileno rojo y azul (EPDM) (paquete de 2)

nylon trenzado (paquete de 2)

6 pies (1,8 m), codo de 90° para ahorrar

espacio, acoplamientos de acero "hypro-blue" (paquete de 2)

caucho de etileno propileno negro (EPDM), codo de 90° para ahorrar espacio,

acoplamientos de acero "hypro-blue" (paquete de 2)

o lavadero utilitario, bomba de sumidero y conectores

(disponible con proveedores locales) Juego de adaptador de tubo vertical

de 2" (51 mm) de diametro a 1" (25 mm) de diametro, pieza

nQmero 3363920 Juego de conectores,

pieza nQmero 285835 EJuego de extensi6n de desagQe,

pieza nQmero 285863 Juego de conectores, pieza nQmero 285835

Protector del desagQe, pieza nQmero 367031 Juego de conectores, pieza nQmero 285835

REQUmS TOSDE

Seleccione una ubicaci6n apropiada para su

lavadora, para realzar el rendimiento y reducir al minimo el ruido y la posible "caminata" de

la lavadora. Instale su lavadora en un s6tano,

cuarto para lavar, cl6set o un lugar empotrado.

Usted necesitar_: [] Un calentador de agua fijado en 120°F (49°C).

[] Un contacto con conexi6n a tierra ubicado a no mas

de 4 pies (1,2 m) del cable el6ctrico en la parte posterior de la lavadora.

[] Grifos de agua caliente y de agua fria ubicados a una

distancia de no mas de 3 pies (0,9 m) de las v&lvulas de Ilenado del agua caliente y fria en la lavadora y una presi6n de agua de 20-100 Ib/pulg 2(138 - 690 kPa).

[] Un piso nivelado con un declive maximo de 1" (25 mm)

debajo de la lavadora completa. No se recomienda la instalaci6n sobre una alfombra.

[] El piso debe sostener el peso total de la lavadora (con

el agua y la carga) de 315 Ib (143 kg).

IMPORTANTE: No instale, guarde ni utilice la lavadora en donde estara expuesta a la intemperie o en temperaturas por debajo de 32°F (0°C). El agua que queda en la lavadora despu6s del uso puede causar daSos en temperaturas bajas. Vea "Cuidado de la lavadora" enel Manual de uso y cuidado, para saber c6mo acondicionarla para el invierno.

La instalaci6n correcta es su responsabilidad.

Instalaci6n en zona empotrada o en el cl6set

UB CACm0N

42"

(1067 mm)

3"m

(76ram}

48 in.2

(310 cm2}

/ 17"

(432 ram)

24 in.2

(155cm_)

(25 ram)

1 ml

(25 ram}

(76 ram)

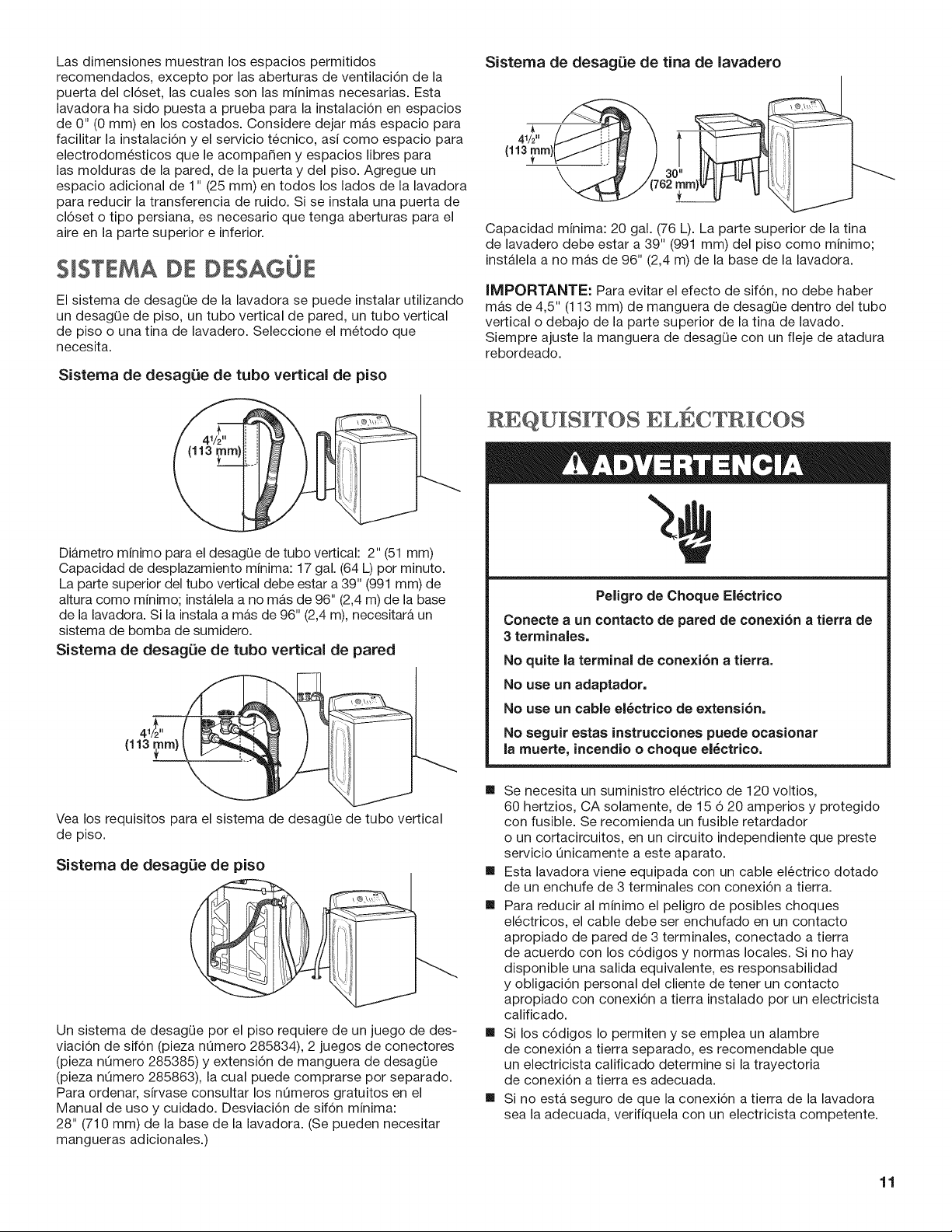

Las dimensiones muestran los espacios permitidos recomendados, excepto por las aberturas de ventilaci6n de la puerta del cl6set, las cuales son las minimas necesarias. Esta lavadora ha sido puesta a prueba para la instalaci6n en espacios de 0" (0 mm) en los costados. Considere dejar mas espacio para facilitar la instalaci6n y el servicio t6cnico, asi como espacio para electrodom6sticos que le acompa_en y espacios libres para las molduras de la pared, de la puerta y del piso. Agregue un espacio adicional de 1" (25 mm) en todos los lados de la lavadora para reducir la transferencia de ruido. Si se instala una puerta de cl6set o tipo persiana, es necesario que tenga aberturas para el aire en la parte superior e inferior.

SmSTEMA DE DESAGOE

El sistema de desagQe de la lavadora se puede instalar utilizando un desagQe de piso, un tubo vertical de pared, un tubo vertical de piso o una tina de lavadero. Seleccione el m6todo que

necesita.

Sistema de desagQe de tubo vertical de piso

Sistema de desagQe de tina de

4v " \ t I

lavadero

,il;f,1

\ _ /30" IlL]

_(762 _m)V I

Capacidad minima: 20 gal. (76 L). La parte superior de la tina de lavadero debe estar a 39" (991 mm) del piso como minimo; instalela a no mas de 96" (2,4 m) de la base de la lavadora.

IMPORTANTE: Para evitar el efecto de sif6n, no debe haber mas de 4,5" (113 mm) de manguera de desagQe dentro del tubo

vertical o debajo de la parte superior de la tina de lavado. Siempre ajuste la manguera de desagQe con un fleje de atadura

rebordeado.

REQUISITOS ELECTRICOS

Diametro minimo para el desagQe de tubo vertical: 2" (51 mm) Capacidad de desplazamiento minima: 17 gal. (64 L) por minuto.

La parte superior del tubo vertical debe estar a 39" (991 mm) de altura como minimo; instalela a no mas de 96" (2,4 m)de la base

de la lavadora. Si la instala a mas de 96" (2,4 m), necesitara un

sistema de bomba de sumidero.

Sistema de desag_e de tubo vertical de pared

Vea los requisitos para el sistema de desagQe de tubo vertical de piso.

Sistema de desagQe de piso

(

Un sistema de desagOe pot el piso requiere de un juego de des- viaci6n de sif6n (pieza nQmero 285834), 2 juegos de conectores

(pieza nQmero 285385) y extensi6n de manguera de desagQe (pieza nQmero 285863), la cual puede comprarse por separado.

Para ordenar, sirvase consultar los nQmeros gratuitos en el Manual de uso y cuidado. Desviaci6n de sif6n minima:

28" (710 mm) de la base de la lavadora. (Se pueden necesitar mangueras adicionales.)

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra. No use un adaptador.

No use un cable el6ctrico de extensi6n. No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6etrico,

[] Se necesita un suministro el6ctrico de 120 voltios,

60 hertzios, CA solamente, de 15 6 20 amperios y protegido con fusible. Se recomienda un fusible retardador

o un cortacircuitos, en un circuito independiente que preste servicio Qnicamente a este aparato.

[] Esta lavadora viene equipada con un cable el6ctrico dotado

de un enchufe de 3 terminales con conexi6n a tierra.

[] Para reducir al minimo el peligro de posibles choques

el6ctricos, el cable debe ser enchufado en un contacto apropiado de pared de 3 terminales, conectado a tierra

de acuerdo con los c6digos y normas locales. Si no hay disponible una salida equivalente, es responsabilidad

y obligaci6n personal del cliente de tener un contacto apropiado con conexi6n a tierra instalado por un electricista calificado.

[] Si los c6digos Io permiten y se emplea un alambre

de conexi6n a tierra separado, es recomendable que un electricista calificado determine si la trayectoria de conexi6n a tierra es adecuada.

[] Si no esta seguro de que la conexi6n a tierra de la lavadora

sea la adecuada, verifiquela con un electricista competente.

INSTRUCCIONES PARA LA CONEX|ON

A TIERRA

Para una lavadora conectada a tierra con cable

el6ctrico:

Esta lavadora debe conectarse a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducir& el riesgo de choque el6ctrico al proporcionar una

via de menor resistencia para la corriente el6ctrica. Esta lavadora viene equipada con un cable el6ctrico que tiene un

conductor de conexi6n a tierra del equipo y un enchufe con conexi6n a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya sido debidamente instalado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENCIA: La conexi6n incorrecta de la terminal

de conexi6n a tierra del equipo puede ocasionar un riesgo de choque el6ctrico. Consulte con un electricista o t6cnico

en reparaciones calificado si tiene duda alguna en cuanto a la conexi6n a tierra correcta del electrodom6stico.

No modifique el enchufe provisto con el electrodomestico. Si

6ste no encaja en el contacto de pared, pida a un electricista calificado que le instale un contacto de pared

apropiado.

Para una lavadora con contacto el_ctrico permanente:

Esta lavadora debe estar conectada a un sistema de cableado de metal permanente, conectado a tierra, o se debe tender un conducto para la conexi6n a tierra del

equipo con los conductores de circuito y conectado a la terminal de tierra del equipo o al conductor de suministro

del electrodom6stico.

INSTRUCCIONES DE INSTALACI6N

Peligro de Peso Excesivo

Use dos o m_s personas para mover e instalar la lavadora.

No seguir esta instrucci6n puede ocasionar una lesibn

en la espalda u otro tipo de lesiones.

Antes de comenzar: C6mo quitar los materiales de transporte Es necesario quitar todos materiales de transporte para obtener

un funcionamiento adecuado y para evitar ruido excesivo de la lavadora.

. Mueva la lavadora

(1.2 r

Mueva la lavadora a 4 pies (1.2 m) de su ubicacidn final. Debe estar en posicidn vertical.

NOTA: Para evitar dafios en el piso, coloque la lavadora sobre un cart6n antes de moverla y aseg_rese de que la tapa

est6 cerrada con cinta adhesiva.

2, Saque la base de transporte

Para evitar dafios al piso y a la lavadora, coloque soportes de cart6n de la caja de transporte sobre el piso, detras de la lavadora. Incline hacia atras la lavadora y col6quela sobre los

soportes de cart6n. Saque la base de transporte. Ponga la

lavadora en posici6n vertical. IMPORTANTE: Para un funcionamiento adecuado es

necesario quitar la base de transporte. Si su lavadora incluye un aislador de sonido, consulte las instrucciones incluidas con el mismo para instalarlo en este momento.

Saque la bandeja de ernpaque de la tina

Quite la cinta adhesiva de la tapa de la lavadora, abra la tapa y saque la bandeja de empaque de cart6n de la tina. Cerci6rese de sacar todas las piezas de la bandeja.

NOTA: Guarde la bandeja por si necesita mover la lavadora mas tarde.

'-4. Liberar el cable el_ctrico

CONEXI6N DE LA MANGUERA

DE DESAGUE

Sujete la manguera de desagiJe al puerto de desagiJe

Quite el tap6n rojo de plastico del puerto negro de desagQe que se encuentra en la parte posterior de la lavadora.

Si la abrazadera no esta en su lugar, sobre el extremo del codo de la manguera de desagQe, deslicelo sobre el extremo como se muestra. Apriete la abrazadera con unas pinzas y deslice el extremo de la manguera de desagQe con el codo negro sobre el puerto de desagQe negro. AsegQrelo con la

abrazadera. Para una tina de lavanderh o una tuberia vertical, vaya

al paso 6. Para un desagQe pot el piso, quite el molde de la manguera

de desagQe instalado previamente, como se muestra en el paso 7. Podria necesitar piezas adicionales con indicaciones pot separado. Vea "Piezas y herramientas".

Sujete con firmeza el cable el6ctrico y jalelo para liberarlo pot completo del panel posterior. Despu6s coloque el cable el6ctrico con cuidado sobre la consola para permitir un acceso sin obstrucciones a la parte posterior de la lavadora.

6, Ooloque la rnanguera de desagiJe en

el tubo vertical

Molde de la manguera

de desagQe

Coloque la manguera dentro del tubo vertical (se muestra en la ilustraci6n) o sobre el lado de la tina de lavadero.

IMPORTANTE: No debe haber mas de 4,5" (113 mm) de manguera de desagQe dentro del tubo vertical; no fuerce el exceso de la manguera dentro del tubo vertical, ni Io coloque en el fondo de la tina de lavadero. El molde de la manguera de desagQe debe usarse.

de desag_e (instalaciones con desag_e por el piso Qnicamente)

I I

Para las instalaciones con desagQe por el piso, necesitara quitar el molde de la manguera de desagQe del extremo de la misma. Puede ser que necesite piezas adicionales con instrucciones por separado. Vea "Piezas y herramientas".

CONEXION DE LAS MANGUERAS

DE ENTRADA

La lavadora debe estar conectada a los grifos de agua con mangueras de entrada nuevas y arandelas planas (no provistas). No use mangueras viejas.

NOTA: Deberan sujetarse ambas mangueras y tener flujo de agua alas valvulas de Ilenado. Si s61o va a conectar a un grifo de agua fria, debera utilizar un adaptador en Y (no provisto).

9. Despeje las lineas de agua

Deje correr agua por algunos segundos por las mangueras, a una tina de lavadero, tubo de desagQe o cubeta para evitar que se obstruya. El agua debe correr hasta que salga limpia.

10. Conecte las mangueras de entrada a la lavadora

(f8. Conecte las mangueras de entrada

a los grifos del agua

Cerci6rese de que las arandelas planas est6n en ambos extremos de las mangueras de entrada. Sujete la manguera al grifo de agua caliente. Atornille el acoplamiento con la mano hasta que quede asentado en la lavadora. Use pinzas para apretar los acoplamientos dos tercios de vuelta adicional. Repita este paso con la segunda manguera para el grifo de agua fria.

IMPORTANTE: No apriete en exceso ni use cinta o selladores en la valvula. Puede resultar en daSos.

CONSEJO 0TIL: Tome nota de cual de las mangueras esta conectada al agua caliente, para ayudar a conectar las mangueras a la lavadora correctamente. En la mayorfa de las configuraciones estandar, las mangueras se cruzaran cuando est6n sujetas correctamente.

Sujete la manguera de agua caliente a la valvula de entrada del agua caliente, marcada con un anillo rojo. Atornille el acoplamiento a mano hasta que quede apretado. Use pinzas para apretar los acoplamientos dos tercios de vuelta adicional. Repitalo con la valvula de entrada del agua fria.

IMPORTANTE: Para reducir el riesgo de que las mangueras fallen, reemplacelas cada 5 a_os. Para consulta en el futuro, anote en las mangueras la fecha de instalaci6n o la fecha de reposici6n de las mismas.

[] inspeccione peri6dicamente y reemplace las mangueras

si aparecen bultos, torceduras, cortaduras, desgaste o filtraciones de agua.

fll. Revise si hay fugas

NmVELACION DE LA LAVADORA

IMPORTANTE: El nJvelar adecuadamente su lavadora reduce el ruido y la vibraci6n en exceso.

Abra los grifos del agua para revisar si hay fugas de agua en el grifo yen la conexi6n a la lavadora. Una peque_a

cantidad de agua podria entrar en la lavadora. I_sta se desaguara mas tarde.

Tubo vertical

3, Revise la nivelaci6n de la lavadora

Coloque el nivel aqui

Con la lavadora en su ubicaci6n final, coloque un nivel en los bordes superiores de la lavadora. Use la hendidura lateral como una guia para revisar la nivelaci6n de los lados. Revise la nivelaci6n del frente usando la tapa, como se muestra. Balancee la lavadora hacia delante y hacia atras para asegurarse de que las 4 patas hagan contacto firme con el piso. Si la lavadora esta nivelada, saltee al paso 15.

Asegure la manguera de desagQe a la pata del lavadero, al tubo vertical o alas mangueras de entrada para el tubo vertical de pared, utilizando el fleje de atadura rebordeado. Esto contribuira a reducir la posibilidad de que se salpique agua del desagQe en el piso.

No esta nivelada NIVELADA No esta nivelada

4, C6mo ajustar las paras niveladoras

Si la lavadora no esta nivelada, use una Ilave de boca o una Ilave ajustable de 9/16" 6 14 mm para girar las tuercas

fiadoras hacia la derecha sobre las paras, hasta que est6n a aproximadamente 1/2" (13 mm) de la carcasa de la lavadora. Luego gire la pata niveladora hacJa la derecha para bajar la lavadora, o hacia la izquierda para levantarla. Revise la nivelaci6n de la lavadora nuevamente y repita el procedimiento segOn sea necesario.

CONSEJO UTIL: Puede apuntalar el frente de la lavadora aproximadamente 4" (102 mm) con un bloque de madera o un

objeto similar que vaya a soportar el peso de la lavadora.

5, Apriete las patas niveladoras

Cuando la lavadora est6 nivelada, use una Ilave de boca o una Ilave ajustable de 9/16" 6 14 mm para girar las tuercas

fiadoras en las patas hacia la izquierda, apretandolas contra la carcasa de la lavadora.

CONSEJO 0TIL: Puede apuntalar la lavadora con un bloque de madera.

COMPLETE LA INSTALACION

Revise los requisitos el6ctricos. AsegQrese de contar con la fuente de electricidad correcta y el m6todo recomendado

de conexi6n a tierra.

Verifique que todas las piezas est6n ahora instaladas. Si hay

alguna pieza extra, vuelva a revisar todos los pasos para vet

que se omiti6. Verifique que tenga todas las herramientas. Verifique que los ambos grifos de agua est6n abiertos. Verifique si hay fugas alrededor de los grifos y de las

mangueras de entrada.

Quite la pelicula de la consola y la cinta que quede

en la lavadora.

Check that any shipping materials were completely

removed from washer.

Revise que la lavadora est6 conectada en un contacto

de 3 terminales con conexi6n a tierra.

Deshagase de todos los materiales de embalaje o reciclelos.

Lea "Uso de la lavadora" en las Instrucciones para el usuario

de la lavadora.

Para probar y limpiar su lavadora, mida 1/2 de la cantidad

normal recomendada de detergente en polvo o liquido y vi6rtalo en la canasta de la lavadora o en el dep6sito de

detergente (en algunos modelos). Cierre la tapa. Seleccione

cualquier ciclo. Ponga en marcha la lavadora y deje que termine un ciclo completo.

Peligro de Choque El_ctrico

Conecte a un contacto de pared de conexi6n a tierra de 3 terrninales,

No quite la terminal de conexi6n a tierra. No use un adaptador.

No use un cable el_ctrico de extensi6n, No seguir estas instrucciones puede oeasionar

la muerte, incendio o choque el_ctrico.

Conecte a un contacto de pared de

conexi6n a tierra de 3 terrninales

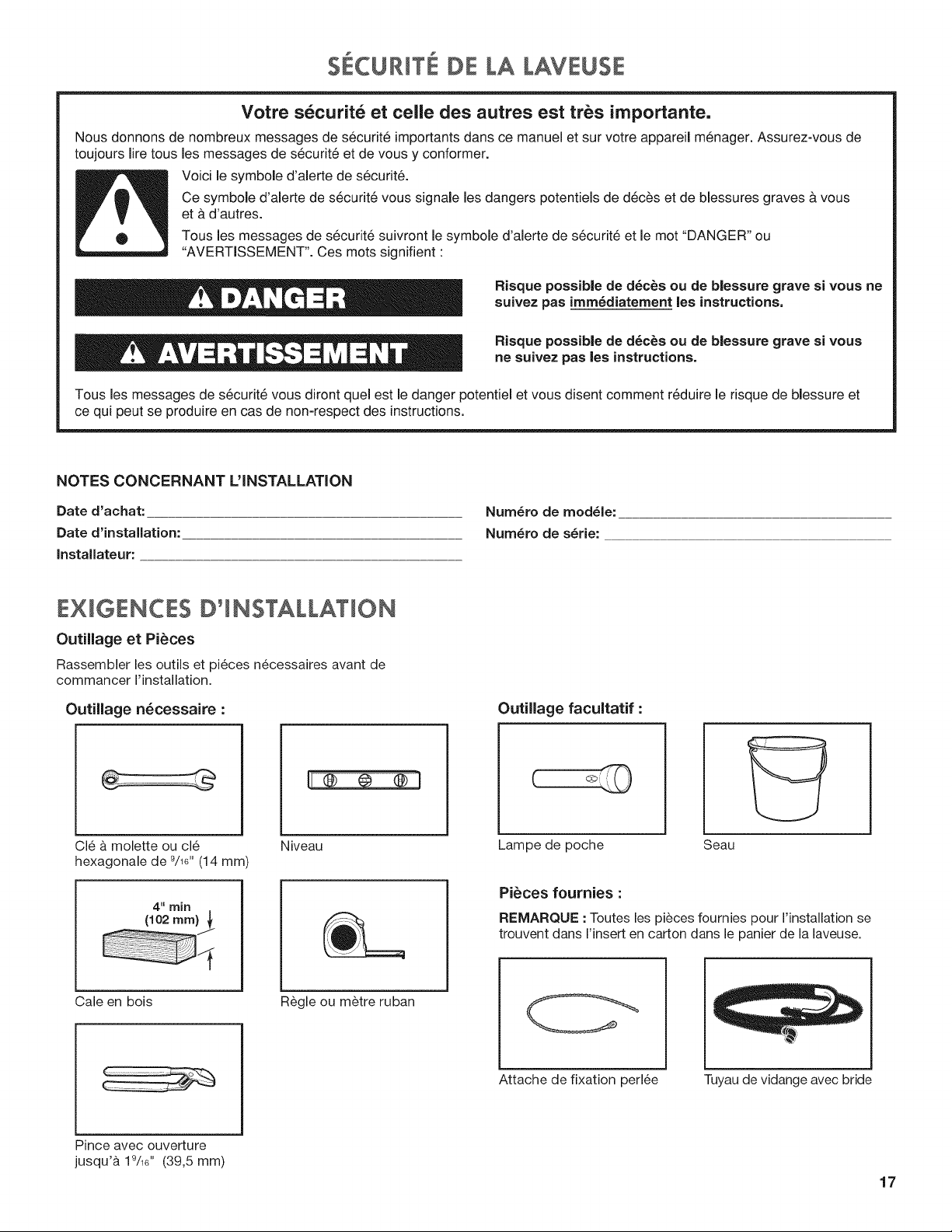

SECURITEDELALAVEUSE

Votre s_curit_ et celle des autres est trbs importante.

Nous donnons de nombreux messages de securit6 importants dans ce manuel et sur votre appareil m_nager. Assurez-vous de toujours lire tousles messages de securit6 et de vous y conformer.

Voici le symbole d'alerte de s6curit& Ce symbole d'alerte de s6curit6 vous signale les dangers potentiels de d6c_s et de blessures graves & vous

et & d'autres.

Tous les messages de securit6 suivront le symbole d'alerte de s6curit6 et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient :

Risque possible de d6c_s ou de blessure grave si vous ne suivez pas imm_diatement les instructions,

Risque possible de d_c_s ou de blessure grave sJvous

ne suivez pas los instructions.

Tousles messages de s6curit_ vous diront quel est le danger potentiel et vous disent comment r6duire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

NOTES CONCERNANT L'INSTALLATION

Date d'achat: Date d'installation: Installateur:

EXmGENCESD°INSTALLATmON

Outillage et Pi@ces Rassembler les outils et pi6ces n6cessaires avant de

cornmancer l'installation,

Outillage n_cessaire :

Cl6 b.molette ou cl6 hexagonale de 9/16"(14 mm)

4" nlJn

(102 mm)_

Niveau

Num_ro de module: Num_ro de s_rie:

Outillage facultatif :

Lampe de poche Seau

Pi_ces fournies : REMARQUE : Toutes les pieces fournies pour I'installation se

trouvent dans I'insert en carton dans le panier de la laveuse.

Cale en bois

Pince avec ouverture jusqu'& 19/16'' (39,5 mm)

Regle ou metre ruban

Attache de fixation perl6e Tuyau de vidange avec bride

Pieces necessaJres : (Non fournies avec Ja Javeuse) EX GENCEB DoEMPLACEMENT

Tuyaux d'arriv6e d'eau

avec rondelles plates

Pour commander, consulter les num@os d'appel sans frais sur la page arriere du guide d'utilisation et d'entretien.

[] 8212656RP

Tuyau d'arriv6e d'eau de 10 pi. (3 m), EPDM noir (lot de 2)

[] 8212641RP

Tuyau d'arriv6e d'eau de 5 pi. (1,5 m), EPDM noirs (lot de 2)

[] 8212546RP

Tuyau d'arriv6e d'eau de 4 pi. (1,2 m), EPDM noirs (lot de 2)

[] 8212545RP

Tuyau d'arriv6e d'eau de 5 pi. (1,5 m), EPDM rouge et bleu (lot de 2)

[] 8212487RP

Tuyau d'arriv6e d'eau en nylon tress6 de 5 pi. (1,5 m) (lot de 2)

[] 8212638RP

Tuyau d'arriv6e d'eau en nylon tress6 de 6 pi (1,8 m), coude compact b,90°, raccords hypro-blue en acier (lot de 2)

[] 8212637RP

Tuyau d'arriv6e d'eau de 6 pi (1,8 m), EPDM noir, coude compact de 90 °, raccords hypro-blue en acier (lot de 2)

Autres pi_ces : (Non fournies avec la laveuse) IIse peut que I'installation n6cessite des pieces suppl6mentaires.

Pour commander, consulter les num@os d'appel sans frais figurant sur la page de couverture des Instructions d'utilisation

de la laveuse. Si vous avez :

Un 6gout sur61ev6

II vous faudra :

Tuyau de vidange standard de 20 gal. (76 L) de 39" (991 mm) de haut ou 6vier de d6charge, pompe de puisard et connecteurs (disponibles chez les vendeurs de mat@iel de plomberie Iocaux)

Tuyau de rejet 1'6gout rigide

Adaptateur pour tuyau rigide de rejet

1'6gout rigide de diametre 2" (51 mm) 1" (25 mm) Piece num@o 3363920

Ensemble de connection, piece num@o 285835

Un tuyau de vidange trop court

Tuyau de vidange suppl6mentaire, piece num@o 285863 Ensemble de connection piece

num@o 285835

Le systeme d'6vacuation obstru6 par de la charpie

Protecteur de canalisation, piece num@o 367031

Ensemble de connection, piece num@o 285835

Le choix d'un emplacement appropri6 pour la laveuse

(648 ram)

en am61iore le rendement et r6duit au minimum le bruit et

le "d6placement" possible de la laveuse. La laveuse

peut 6tre install6e dans un sous-sol, une salle de

42"

1067ram) buanderie, un placard ou un encastrement.

II vous faudra :

[] Un chauffe-eau r6g16& 120 ° F (49° C). [] Une prise 61ectrique reli6e & la terre et situ6e & moins de 4 pi

(1,2 m) du cordon d'alimentation situ6 a I'arriere de la laveuse.

[] Des robinets d'eau chaude et d'eau froide situ6s & moins

de 3 pi (0,9 m) des 61ectrovannes de remplissage d'eau chaude et d'eau froide situ6es sur la laveuse et une pression d'eau de 20-100 Ib/po 2 (138 & 690 kPa).

[] Un plancher de niveau avec une pente maximale de 1"

(25 mm) sous I'ensemble de la laveuse. L'installation sur de la moquette n'est pas recommand6e.

[] Un plancher capable de supporter le poids total de 315 Ib

(143 kg) de la laveuse (eau et charge compris).

IMPORTANT : Ne pas installer, remiser ou faire fonctionner la laveuse & un emplacement oQ elle sera expos6e aux intemp6ries ou & des temp@atures inf@ieures &32° F (0° C). De I'eau rest6e dans la laveuse apres utilisation peut causer des dommages & basse temp@ature. Voir "Entretien de la laveuse" dans les Instructions d'utilisation de la laveuse pour des renseignements

sur I'hiv@isation. C'est & I'utilisateur qu'incombe la responsabilit6 de r6aliser une

installation correcte.

installation darts un encastrement ou un placard

3 II

(76 ram)

i_ i i i i i i i i i

i i

14" max. i

(356 ram)

48 in?

(310 cm_)

17"

(432 mm)

¢3

a n

24 in?

(155 cm_)

(126 m , ,,_

(25ram)

1 ml

(25ram)

_3"

176 ram)

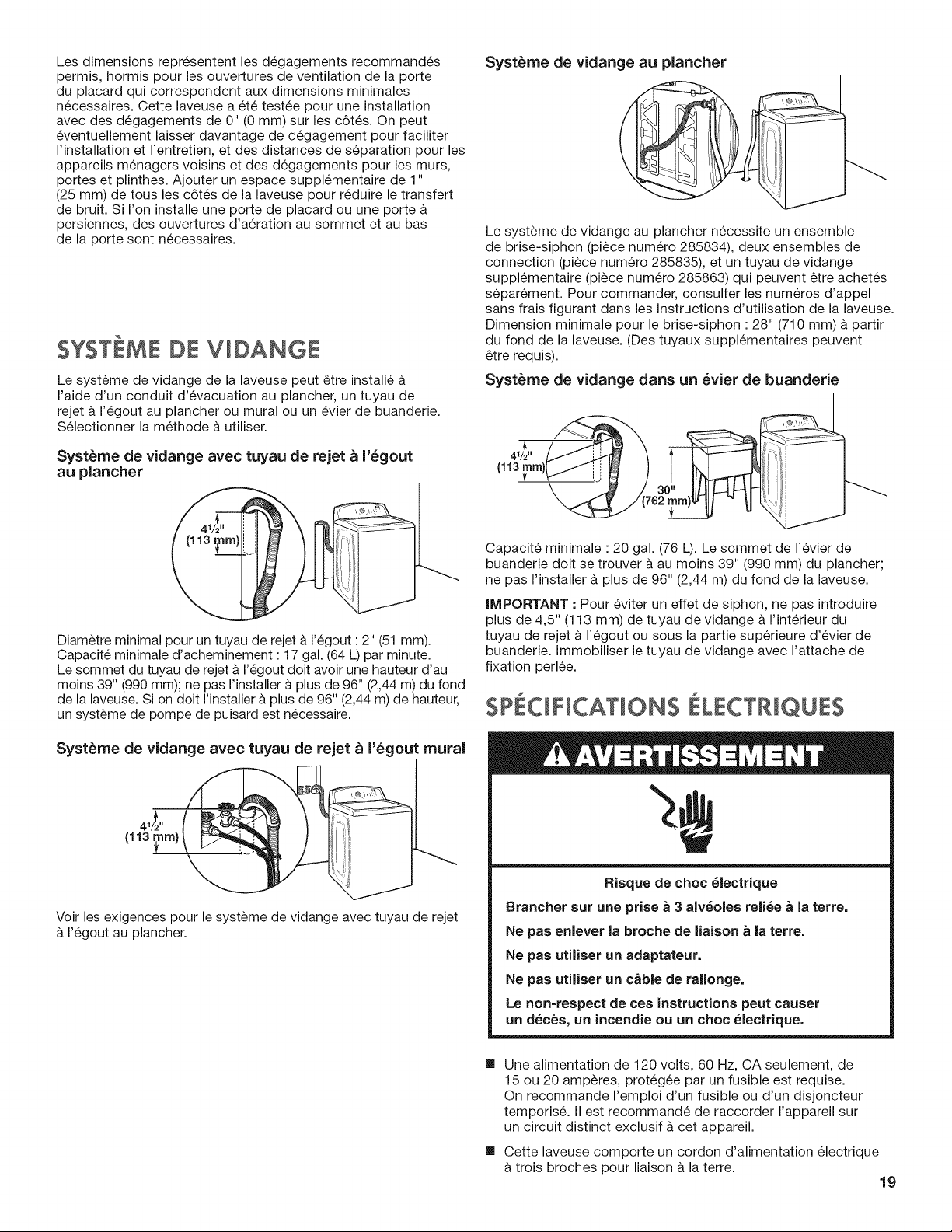

Les dimensions repr6sentent les d6gagements recommand6s permis, hormis pour les ouvertures de ventilation de la porte

du placard qui correspondent aux dimensions minimales n6cessaires. Cette laveuse a 6t6 test6e pour une installation

avec des d6gagements de 0" (0 mm) sur les c6t6s. On peut 6ventuellement laisser davantage de d6gagement pour faciliter

I'installation et I'entretien, et des distances de s6paration pour les appareils m6nagers voisins et des d6gagements pour les murs,

portes et plinthes. Ajouter un espace suppl6mentaire de 1" (25 mm) de tousles c6t6s de la laveuse pour r6duire le transfert

de bruit. Si I'on installe une porte de placard ou une porte & persiennes, des ouvertures d'a@ation au sommet et au bas

de la porte sont n6cessaires.

S¥STEME DE VIDANGE

Le systeme de vidange de la laveuse peut _tre install6 & I'aide d'un conduit d'6vacuation au plancher, un tuyau de

rejet & 1'6gout au plancher ou mural ou un 6vier de buanderie. S61ectionner la m6thode &utiliser.

Syst_me de vidange avec tuyau de rejet _ I'_gout au plancher

Syst_me de vidange au plancher

Le systeme de vidange au plancher n6cessite un ensemble de brise-siphon (piece num@o 285834), deux ensembles de connection (piece num@o 285835), et un tuyau de vidange suppl6mentaire (piece num@o 285863) qui peuvent _tre achet6s s6par6ment. Pour commander, consulter les num@os d'appel sans frais figurant dans les Instructions d'utilisation de la laveuse. Dimension minimale pour le brise-siphon : 28" (710 mm) a partir du fond de la laveuse. (Des tuyaux suppl6mentaires peuvent 6tre requis).

Syst_me de vidange dans un _vier de buanderie

_-_ / 30" IlL

_(762 _v

Diametre minimal pour un tuyau de rejet a 1'6gout : 2" (51 mm).

Capacit6 minimale d'acheminement : 17 gal. (64 L) par minute.

Le sommet du tuyau de rejet a 1'6gout dolt avoir une hauteur d'au

moins 39" (990 mm); ne pas I'installer a plus de 96" (2,44 m) du fond de la laveuse. Si on dolt I'installer a plus de 96" (2,44 m) de hauteur,

un systeme de pompe de puisard est n6cessaire.

Syst_me de vidange avec tuyau de rejet _ I'_gout mural

Voir les exigences pour le systeme de vidange avec tuyau de rejet

1'6gout au plancher.

Capacit6 minimale : 20 gal. (76 L). Le sommet de 1'6vier de buanderie dolt se trouver a au moins 39" (990 mm) du plancher;

ne pas I'installer a plus de 96" (2,44 m) du fond de la laveuse. IMPORTANT : Pour 6viter un effet de siphon, ne pas introduire

plus de 4,5" (113 mm) de tuyau de vidange & I'int@ieur du tuyau de rejet & 1'6gout ou sous la partie sup@ieure d'6vier de

buanderie. Immobiliser le tuyau de vidange avec I'attache de fixation perl6e.

SPECIFICATIONS ELECTRIQUES

Risque de choc _lectrique

Brancher sur une prise & 3 alv_oles reli_e & la terre. Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur. Ne pas utiJiser un c&ble de rallonge.

Le non=respect de ces instructions peut causer un d_c_s, un incendie ou un choc _lectrique.

[]

Une alimentation de 120 volts, 60 Hz, CA seulement, de 15 ou 20 amp@es, prot6g_e par un fusible est requise.

On recommande I'emploi d'un fusible ou d'un disjoncteur temporis& II est recommand_ de raccorder I'appareil sur

un circuit distinct exclusif a cet appareil.

[]

Cette laveuse comporte un cordon d'alimentation _lectrique

trois broches pour liaison a la terre.

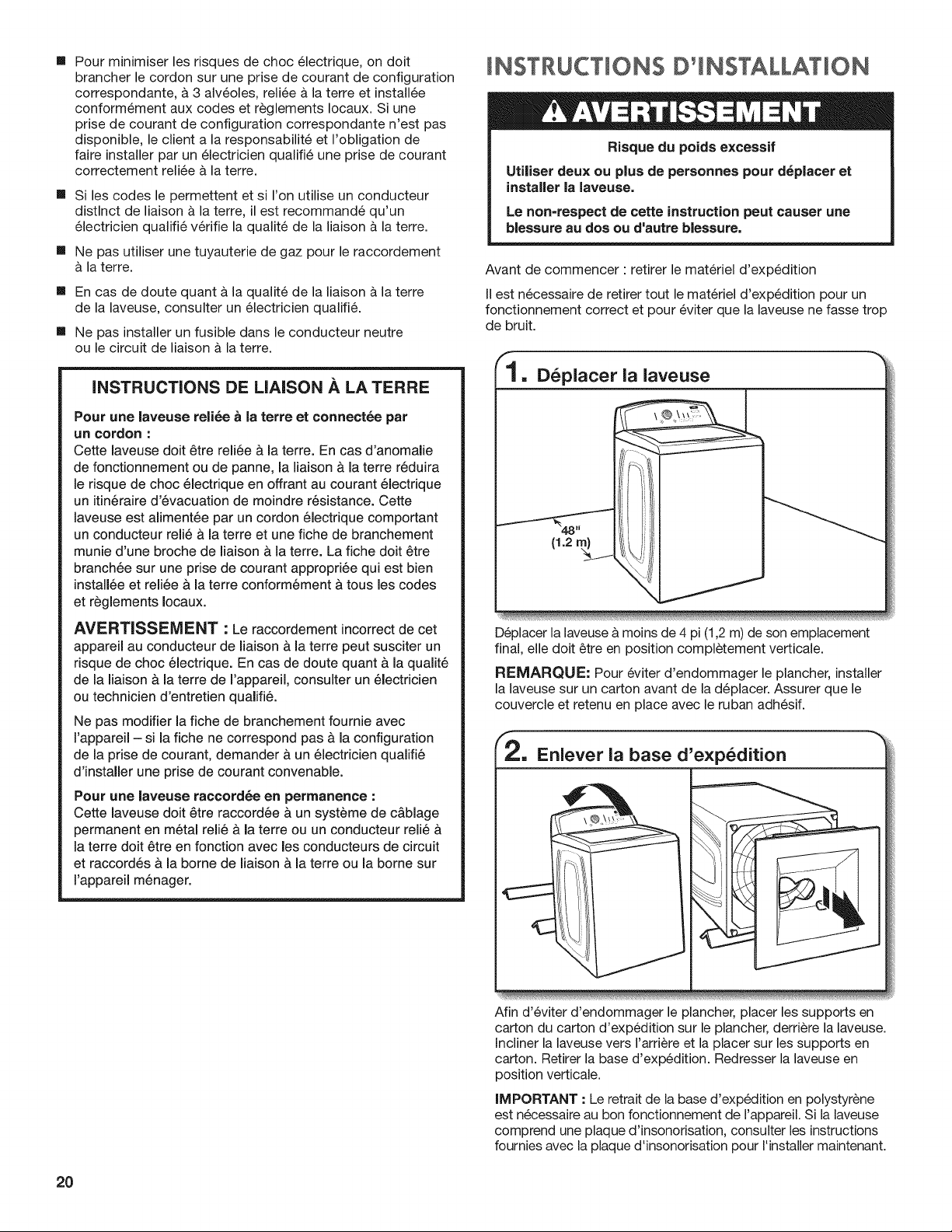

Pour minimiser les risques de choc 61ectrique, on doit

[] iNSTRUCTiONS D°INSTALLATION

brancher le cordon sur une prise de courant de configuration correspondante, & 3 alv6oles, reli6e a la terre et install6e conform6ment aux codes et r_glements Iocaux. Si une prise de courant de configuration correspondante n'est pas disponible, le client a la responsabilit6 et I'obligation de faire installer par un 61ectricien qualifi6 une prise de courant

correctement reli6e a la terre.

[]

Si les codes le permettent et si I'on utilise un conducteur distinct de liaison a la terre, il est recommand6 qu'un 61ectricien qualifi6 v@ifie la qualit6 de la liaison a la terre.

[]

Ne pas utiliser une tuyauterie de gaz pour le raccordement

la terre.

[]

En cas de doute quanta la qualit6 de la liaison a la terre de la laveuse, consulter un 61ectricien qualifi&

[]

Ne pas installer un fusible dans le conducteur neutre ou le circuit de liaison a la terre.

Utiliser deux ou plus de personnes pour d_placer et

installer la laveuse, Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

Avant de commencer : retirer le mat@iel d'exp6dition IIest n_cessaire de retirer tout le mat@iel d'exp6dition pour un

fonctionnement correct et pour 6viter que la laveuse ne fasse trop de bruit.

Risque du poids excessif

INSTRUCTIONS DE LIAISON A LA TERRE

Pour une laveuse reli_e & la terre et connect6e par

un cordon : Cette laveuse dolt 6tre reli6e & la terre. En cas d'anomalie

de fonctionnement ou de panne, la liaison & la terre r6duira le risque de choc 61ectrique en offrant au courant 61ectrique un itin6raire d'6vacuation de moindre r6sistance. Cette

laveuse est aliment6e par un cordon 61ectrique comportant un conducteur reli6 & la terre et une fiche de branchement

munie d'une broche de liaison & la terre. La fiche dolt 6tre branch6e sur une prise de courant appropri6e qui est bien

install6e et reli6e & la terre conform6ment & tousles codes et r6glements Iocaux.

AVERTISSEMENT : Le raccordement incorrect de cet

appareil au conducteur de liaison & la terre peut susciter un risque de choc 61ectrique. En cas de doute quant & la qualit6

de la liaison & la terre de I'appareil, consulter un electricien ou technicien d'entretien qualifi&

Ne pas modifier la fiche de branchement fournie avec I'appareil - si la fiche ne correspond pas & la configuration

de la prise de courant, demander & un 61ectricien qualifie d'installer une prise de courant convenable.

Pour une laveuse raccord_e en permanence :

Cette laveuse dolt 6tre raccord6e & un systeme de c&blage permanent en m6tal reli6 & la terre ou un conducteur reli6 & la terre doit 6tre en fonction avec les conducteurs de circuit

et raccord6s & la borne de liaison & la terre ou la borne sur I'appareil m6nager.

D_placer la laveuse

\ @ \ \

(1.2

D6placer la laveuse b,moins de 4 pi (1,2 m) de son emplacement final, elle doit etre en position completement verticale.

REMAROUE: Pour 6viter d'endommager le plancher, installer la laveuse sur un carton avant de la d6placer. Assurer que le couvercle et retenu en place avec le ruban adh6sif.

2, Enlever la base d'exp_dition

Afin d'6viter d'endommager le plancher, placer les supports en carton du carton d'exp6dition sur le plancher, derriere la laveuse. Inclinerla laveuse vers I'arriere et la placer sur les supports en carton. Retirer la base d'exp6dition. Redresser la laveuse en position verticale.

iMPORTANT : Le retrait de la base d'exp6dition en polystyrene est n6cessaire au bon fonctionnement de I'appareil. Si la laveuse comprend une plaque d'insonorisation, consulter les instructions fournies avec la plaque d'insonorisation pour I'installer maintenant.

Retrait du carton plat de la cuve

Retirer le ruban adh_sif du couvercle de la laveuse, ouvrir le couvercle et retirer le carton plat d'emballage de la cuve. Veiller & retirer toutes les pieces du carton plat.

REMARQUE : Conserver le carton plat au cas oQ il faudrait d6placer la laveuse ult6rieurement.

'"4, Lib_rer le cordon d'alimentation

RACCORDEMENT DU TUYAU DE VIDANGE

de vidange

Retirer le bouchon en plastique rouge de I'orifice de vidange noir situ_ a I'arriere de la laveuse.

Si la bride n'est pas d6ja install6e sur I'extr6mit6 coud6e du tuyau de vidange, la faire glisser sur I'extr6mit6 tel qu'indiqu_. Setter la bride avec une pince et faire glisser a nouveau I'extr6mit6 coud6e du tuyau de vidange sur I'orifice de vidange noir, puis fixer avec la bride.

Pour un 6vier de buanderie ou un tuyau de rejet a 1'6gout rigide, passer a 1'6tape 6.

Pour une vidange au plancher, retirer la bride de retenue pour tuyau de vidange pr6install6e tel qu'indiqu6 a 1'6tape 7. Des pieces suppl6mentaires avec des instructions distinctes s'avereront peut-_tre n6cessaires. Voir "Outillage et pieces".

Saisir fermement le cordon d'alimentation et le tirer pour le lib6rer du panneau arri_re. Placer d61icatement le cordon

d'alimentation par dessus la console pour permettre le libre acc_s a I'arri_re de la laveuse.

r6, lacer le tuyau de vidange dans

le tuyau de rejet & I'_gout

Bride de retenue

Placer le tuyau dans le tuyau de rejet & 1'6gout (illustr6 sur I'image) ou par-dessus le c6t6 de 1'6vier de buanderie.

IMPORTANT : 4,5" (113 mm) du tuyau de vidange doit _tre

I'int6rieur du tuyau de rejet & 1'6gout; ne pas forcer

I'exc6dent de tuyau dans le tuyau de rejet a 1'6gout nile placer dans 1'6vier de buanderie. On dolt utiliser la bride de retenue

pour tuyau de vidange.

Retrait de la bride de retenue pour tuyau de vidange (installations avec

vidange au plancher uniquement)

Pour les installations avec vidange au plancher, il faut retirer la bride de retenue pour tuyau de vidange de I'extr6mit6

du tuyau de vidange. Des pieces supplementaires avec des directives distinctes seront peut-6tre necessaires. Voir

"Outillage et pieces".

RACCORDEMENT DES TUYAUX D°ARR VEE D°EAU

9, Purger les canalisations d'eau

Faire couler I'eau par les tuyaux dans I'evier de buanderie, le tuyau de rejet a I'egout ou le seau pendant quelques secondes

pour eviter toute obstruction. On dolt laisser couler I'eau jusqu'& ce qu'elle soit limpide.

la laveuse

La laveuse dolt 6tre raccordee aux robinets & I'aide de tuyaux

d'arrivee d'eau neufs dotes de rondelles plates (non compris).

Ne pas utiliser de tuyaux usages. REMARQUE : Les deux tuyaux doivent 6tre fixes et I'eau dolt

penetrer dans les robinets d'arrivee d'eau. Si I'on effectue un

raccordement uniquement & un robinet d'eau froide, on dolt utiliser un adaptateur en Y (non fourni).

Raccorder les tuyaux d'arriv6e d'eau aux robinets

Fixer le tuyau au robinet d'eau chaude. Visser le raccord & la main pour qu'il repose sur la rondelle. Serrer les raccords de deux tiers de tour supplementaires a I'aide d'une pince.

Repeter cette etape avec le deuxieme tuyau pour le robinet d'eau froide.

iMPORTANT : Ne pas serrer excessivement ni utiliser de ruban adhesif ou de dispositif d'etancheite sur la valve Iors de la fixation aux robinets ou & la laveuse. Cela pourrait entrafner des dommages.

CONSEIL UTILE : Reperer quel tuyau est raccorde &I'eau chaude pour permettre une fixation correcte des tuyaux &la laveuse. Dans la plupart des configurations standard,

les tuyaux se croisent Iorsque fixes correctement.

Fixer le tuyau d'eau chaude au robinet d'arrivee d'eau chaude indiqu6e par une bague rouge. Visser le raccord & la main jusqu'&

ce qu'il soit bien serre. Serrer les raccords de deux tiers de tour supplementaires a I'aide d'une pince. Repeter pour le robinet

d'eau froide. iMPORTANT : Pour reduire le risque de defaillance

des tuyaux, remplacer les tuyaux tous les 5 ans. Inscrire la date d'installation ou de remplacement des tuyaux

pour reference ulterieure. [] Inspecter periodiquement les tuyaux et les remplacer

en cas de renflement, de deformation, de coupure, d'usure ou si une fuite se manifeste.

1. Rechercher les fuites 6ventuelles

Ouvrir les robinets d'eau pour verifier qu'il n'y a pas de fuite. Une petite quantite d'eau peut entrer dans la laveuse. Elle

s'evacuera plus tard.

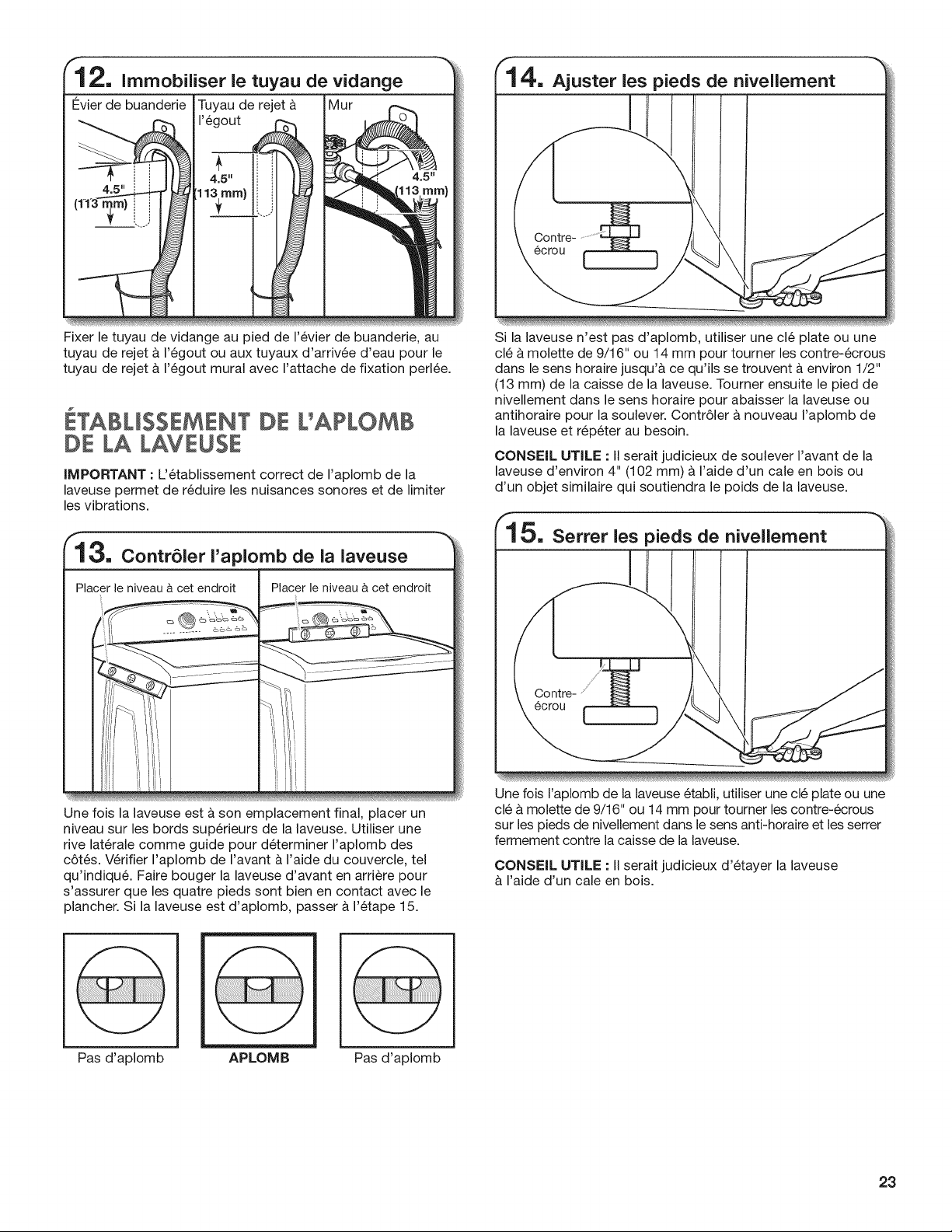

1 _, lmmobiliser le tuyau de vidange

Mur

1'6gout

4. Ajuster les pieds de nivellement

Fixer le tuyau de vidange au pied de 1'6vier de buanderie, au

tuyau de rejet a 1'6gout ou aux tuyaux d'arriv6e d'eau pour le tuyau de rejet a 1'6gout mural avec I'attache de fixation perl6e.

ETABLISSEMENT DE L°APLOMB DE LA LAVEUSE

IMPORTANT : L'6tablissement correct de I'aplomb de la laveuse permet de r6duire les nuisances sonores et de limiter

les vibrations.

Placer le niveau & cet endroit

Si la laveuse n'est pas d'aplomb, utiliser une cl6 plate ou une cl6 a molette de 9/16" ou 14 mm pour tourner les contre-6crous dans le sens horaire jusqu'a ce qu'ils se trouvent a environ 1/2" (13 mm) de la caisse de la laveuse. Tourner ensuite le pied de nivellement dans le sens horaire pour abaisser la laveuse ou antihoraire pour la soulever. Contr61er a nouveau I'aplomb de la laveuse et r6p6ter au besoin.

CONSEIL UTILE : II serait judicieux de soulever I'avant de la laveuse d'environ 4" (102 mm) a I'aide d'un cale en bois ou d'un objet similaire qui soutiendra le poids de la laveuse.

Une fois la laveuse est a son emplacement final, placer un niveau sur les bords sup6rieurs de la laveuse. Utiliser une rive lat6rale comme guide pour d6terminer I'aplomb des c6t6s. V6rifier I'aplomb de I'avant a I'aide du couvercle, tel qu'indiqu& Faire bouger la laveuse d'avant en arriere pour

s'assurer que les quatre pieds sont bien en contact avec le

plancher. Si la laveuse est d'aplomb, passer a 1'6tape 15.

Pas d'aplomb APLOMB Pas d'aplomb

Une fois I'aplomb de la laveuse 6tabli, utiliser une cl6 plate ou une cl6 & molette de 9/16" ou 14 mm pour tourner les contre-6crous sur les pieds de nivellement dans le sens anti-horaire et les serrer

fermement contre la caisse de la laveuse. CONSEIL UTILE : II serait judicieux d'6tayer la laveuse

I'aide d'un cale en bois.

Risque de choc _lectrique

Brancher sur une prise & 3 aIv_oles reli_e & la terre. Ne pas enlever la broche de liaison _ la terre.

Ne pas utiliser un adaptateur. Ne pas utiliser un c_ble de rallonge.

Le non=respect de ces instructions peut causer un d_cbs, un ineendie ou un choc _lectrique.

Brancher sur une prise b 3 alv_oles reli_e b la terre

LISTE DE VERIFICATION POUR L ACHEVEMENT DE L INSTALLATmON

Consulter les sp6cifications 61ectriques. S'assurer de disposer d'une source d'61ectricit6 appropri6e et d'une liaison

la terre conforme a la m6thode recommand6e.

V6rifier que toutes les pieces sont maintenant install6es. S'il reste une piece, passer en revue les diff@entes 6tapes pour d6couvrir laquelle aurait 6t6 oubli6e.

V@ifier la pr6sence de tousles outils.

V6rifier que tout le mat@iel d'exp6dition a 6t6 retir6 de la laveuse.

V@ifier que les robinets d'eau sont ouverts.

V@ifier qu'il n'y a pas de fuite autour des robinets et des tuyaux d'arriv6e d'eau.

Oter la pellicule protectrice de la console et tout ruban adh6sif rest6 sur la laveuse.

Wrifier que la laveuse est branch6e sur une prise de courant

3 alv6oles reli6e a la terre.

Eliminer/recycler tousles mat@iaux d'emballage. Life "Utilisation de la laveuse" dans les Instructions

d'utilisation de la laveuse.

Pour tester et nettoyer la laveuse, mesurer la moiti6 de la quantit6 normale recommand6e de d6tergent en poudre ou liquide et la verser dans le panier de la laveuse ou le distributeur de d6tergent (sur certains modeles). Fermer le couvercle. S61ectionner n'importe quel programme. Mettre la laveuse en marche et la laisser ex6cuter un programme complet.

W10280537A

Printed in U.S.A.

06/10

Imprim6 aux E.-U.

Impreso en EE.UU.

Kenmore 11020022011, 11020022012, 11020022013, 11020022014, 11020102310 Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
