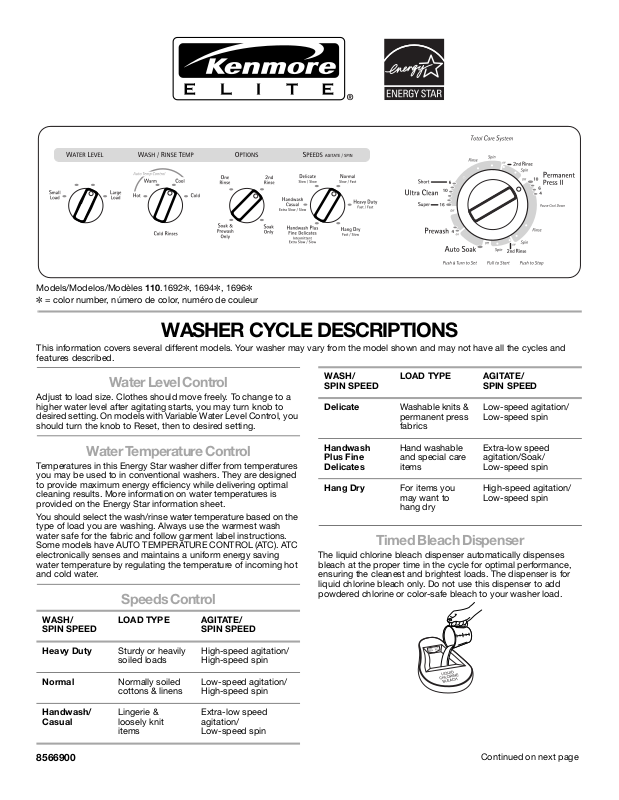

Kenmore 110.1692*, 110.1694*, 110.1696* Feature Sheet

®

Models/Modelos/Modèles 110.1692✼, 1694✼, 1696✼
✼ = color number, número de color, numéro de couleur

WASHER CYCLE DESCRIPTIONS

This information covers several different models. Your washer may vary from the model shown and may not have all the cycles and
features described.

Water Level Control

Adjust to load size. Clothes should move freely. To change to a
higher water level after agitating starts, you may turn knob to
desired setting. On models with Variable Water Level Control, you
should turn the knob to Reset, then to desired setting.

Water Temperature Control

Temperatures in this Energy Star washer differ from temperatures
you may be used to in conventional washers. They are designed
to provide maximum energy efficiency while delivering optimal
cleaning results. More information on water temperatures is
provided on the Energy Star information sheet.

You should select the wash/rinse water temperature based on the
type of load you are washing. Always use the warmest wash
water safe for the fabric and follow garment label instructions.
Some models have AUTO TEMPERATURE CONTROL (ATC). ATC
electronically senses and maintains a uniform energy saving
water temperature by regulating the temperature of incoming hot
and cold water.

Speeds Control

WASH/
SPIN SPEED

Heavy Duty Sturdy or heavily

LOAD TYPE AGITATE/

soiled loads

SPIN SPEED

High-speed agitation/
High-speed spin

WASH/
SPIN SPEED

Delicate Washable knits &

Handwash
Plus Fine
Delicates

Hang Dry For items you

LOAD TYPE AGITATE/

permanent press
fabrics

Hand washable
and special care
items

may want to
hang dry

SPIN SPEED

Low-speed agitation/
Low-speed spin

Extra-low speed
agitation/Soak/
Low-speed spin

High-speed agitation/
Low-speed spin

Timed Bleach Dispenser

The liquid chlorine bleach dispenser automatically dispenses
bleach at the proper time in the cycle for optimal performance,
ensuring the cleanest and brightest loads. The dispenser is for
liquid chlorine bleach only. Do not use this dispenser to add
powdered chlorine or color-safe bleach to your washer load.

Normal Normally soiled

Handwash/
Casual

cottons & linens

Lingerie &
loosely knit
items

8566900

Low-speed agitation/
High-speed spin

Extra-low speed
agitation/
Low-speed spin

Continued on next page

Cycle Selector (Timer) Control

Permanent Press II

During the wash cycle, the timer reaches PAUSE, and the washer
cools down the load by replacing some of the wash water with
rinse water. This helps to reduce wrinkling.

Automatic 2nd Rinse

Removes excess detergent residue. May be automatically added
to the Ultra Clean or Permanent Press II cycles. Set the OPTIONS
Control to 2nd Rinse before you start the washer. You won’t have
to come back later to select a second rinse.

Rinse & Spin

Ultra Clean

You may select this cycle for most loads.

Auto Soak

Features agitation followed by unlimited soak time to help
remove heavy soils and stains that need pretreatment. Set the
Options control to Soak Only. After the soaking has finished, you
may reset the washer to a Spin setting to remove water. The Soak
cycle should be followed by an Ultra Clean or Permanent Press II
cycle with additional detergent.

Prewash

Helps to remove heavy soils and stains that need pretreatment. This
cycle should be followed by an Ultra Clean or Permanent Press II
cycle with additional detergent.

May be used when an extra rinse is needed to remove additional
detergent residue. Set WATER LEVEL Control, then WATER
TEMPERATURE Control. Set OPTIONS Control to One Rinse,
and set the SPEEDS Control. You should then set Cycle Selector
(Timer) Control to a Rinse setting.

Spin Only

A drain and spin may help shorten drying times for some fabrics
by removing excess water. Set OPTIONS Control to One Rinse,
and set the SPEEDS Control. You should then set Cycle Selector
(Timer) Control to a Spin setting.

Soak & Prewash Only

May be used when both a soak and a prewash are needed to
remove heavy soils and stubborn stains. Set WATER LEVEL
Control, then WATER TEMPERATURE Control. Set the OPTIONS
Control to Soak & Prewash Only. Set the Speeds Control. You
should then set Cycle Selector (Timer) Control to the Auto Soak
setting.
Ultra Clean or Permanent Press II cycle with additional detergent.

The Soak & Prewash Only cycle should be followed by an

DESCRIPCIONES DE LOS CICLOS DE LA LAVADORA

Esta información cubre varios modelos diferentes. Su lavadora puede ser diferente del modelo que se ilustra y es posible que no tenga
todos los ciclos y características descritos.

Control de nivel del agua

Ajústelo al tamaño de la carga. La ropa debe moverse con
libertad. Para cambiarlo a un nivel más alto de agua después de
que comience la agitación, puede girar la perilla al ajuste
deseado. En modelos con control variable del nivel de agua,
debe girar la perilla a Reposicionar (Reset), y luego al ajuste
deseado.

Control de temperatura del agua

Las temperaturas en esta lavadora Energy Star son diferentes de
las temperaturas a las que usted puede estar acostumbrado con
las lavadoras convencionales; han sido diseñadas para proveer
la máxima eficiencia energética a la vez que le proporcionan
óptimos resultados de limpieza. Se proporciona más información
acerca de las temperaturas del agua en la hoja informativa de
Energy Star.

Deberá seleccionar la temperatura del agua de lavado/enjuague
basado en el tipo de carga que esté lavando. Use siempre el
agua más caliente que la tela pueda resistir y siga las
recomendaciones en la etiqueta de las prendas. Algunos
modelos tienen Control automático de temperatura - (CAT)
(AUTO TEMPERATURE CONTROL - ATC). El CAT detecta y
mantiene electrónicamente una temperatura uniforme del agua
que ahorra energía regulando la temperatura del agua fría y
caliente que entra.

Control de velocidades

VELOCIDAD DE
LAVADO/
EXPRIMIDO

Lavado intenso
(Heavy Duty)

Normal Ropa de

Lavado a mano/
Informal
(Handwash/
Casual)

Ropa delicada
(Delicate)

TIPO DE
CARGA

Cargas
resistentes o
con suciedad
profunda

algodón y de
lino con
suciedad
normal

Artículos de
lencería y
tejidos flojos

Tejidos lavables
y telas de
planchado
permanente

VELOCIDAD DE
AGITADO/
EXPRIMIDO

Agitación a alta
velocidad/exprimido
a alta velocidad

Agitación a baja
velocidad/exprimido
a alta velocidad

Agitación a
velocidad extra baja/
exprimido a baja
velocidad

Agitación a baja
velocidad/exprimido
a baja velocidad

Continúa en la página siguiente

VELOCIDAD DE
LAVADO/
EXPRIMIDO

Lavado a mano
más ropa fina y
delicada
(Handwash Plus
Fine Delicates)

TIPO DE
CARGA

Artículos de
lavado a mano y
de cuidado
especial

VELOCIDAD DE
AGITADO/
EXPRIMIDO

Agitación a
velocidad extra baja/
Remojo/Exprimido a
velocidad baja

Remojo automático (Auto Soak)

Presenta una agitación seguida por un tiempo ilimitado de
remojo para ayudar a quitar la suciedad profunda y las manchas
que necesitan pretratamiento. Fije el control de opciones en sólo
remojo (Soak Only). Cuando haya terminado el remojo, deberá
volver a fijar la lavadora en un ajuste de exprimido para quitar el
agua. A este ciclo le debe seguir un ciclo ultra limpio o de
planchado permanente II con detergente adicional.

Secado en el
tendedero
(Hang Dry)

Para los
artículos que
usted desee
colgar para que
se sequen

Agitación a alta
velocidad/Exprimido
a baja velocidad

Depósito de blanqueador temporizado

El depósito de blanqueador líquido con cloro distribuye
automáticamente el blanqueador en el momento adecuado
durante el ciclo para garantizar las cargas más limpias y
brillantes. El depósito es para blanqueador líquido con cloro
solamente. No use este depósito para agregar blanqueador en
polvo con cloro o blanqueador no decolorante a la carga de
lavado.

Control del selector de ciclos

(Temporizador)

Planchado permanente II (Permanent Press II)

Durante el ciclo de lavado, el temporizador alcanza Pausa
(PAUSE) y la lavadora enfría la carga cambiando algo del agua de
lavado con el agua de enjuague. Esto ayuda a reducir las
arrugas.

Ultra limpio (Ultra Clean)

Usted puede seleccionar este ciclo para la mayoría de las cargas.

Prelavado (Prewash)

Ayuda a quitar la suciedad y las manchas pesadas que necesitan
pretratamiento. A este ciclo le debe seguir un ciclo ultra limpio o
de planchado permanente II con detergente adicional.

Segundo enjuague automático (Automatic 2nd Rinse)

Quita el exceso de residuo de detergente. Puede ser agregado
automáticamente a los ciclos ultra limpio (Ultra Clean) o de
planchado permanente II (Permanent Press II). Fije el control de
opciones (OPTIONS) en Segundo enjuague (2nd rinse) antes de
hacer funcionar la lavadora. No tendrá que volver más tarde para
seleccionar un segundo enjuague.

Enjuague y Exprimido (Rinse & Spin)

Puede usarse cuando se necesita un enjuague adicional para
quitar el residuo adicional de detergente. Fije el control del nivel
de agua (WATER LEVEL), y luego el control de temperatura del
agua (WATER TEMPERATURE). Fije el control de opciones
(OPTIONS) en Un enjuague (One Rinse) y fije el control de
Velocidades (SPEEDS). Luego deberá fijar el control del selector
de ciclos (Temporizador) en un ajuste de enjuague.

Sólo exprimido (Spin Only)

Un desagüe y exprimido pueden acortar los tiempos de secado
en algunas telas quitando el exceso de agua. Fije el control de
opciones (OPTIONS) en Un enjuague (One Rinse) y fije el control
de Velocidades (SPEEDS). Luego deberá fijar el control del
selector de ciclos (Temporizador) en un ajuste de exprimido.

Sólo remojo y prelavado (Soak & Prewash Only)

Puede usarse cuando se necesite un remojo y prelavado para
quitar la suciedad pesada y las manchas rebeldes. Fije el control
del nivel de agua (WATER LEVEL) y luego el control de
temperatura del agua (WATER TEMPERATURE). Fije el control de
opciones (OPTIONS) en sólo remojo y prelavado. Fije el control
de Velocidades (SPEEDS). Luego deberá fijar el control del
selector de ciclos (Temporizador) en el ajuste de remojo
automático (Auto Soak). Al ciclo de remojo y prelavado
solamente le debe seguir un ciclo ultra limpio o de planchado
permanente II con detergente adicional.

DESCRIPTIONS DES PROGRAMMES DE LA LAVEUSE

Cette information couvre plusieurs modèles différents. Votre laveuse peut différer du modèle illustré et ne pas comporter tous les
programmes et caractéristiques décrits.

Commande de niveau d’eau

Ajuster selon la taille de la charge. Les vêtements devraient se
déplacer librement. Pour augmenter le niveau d'eau après le
début de l'agitation, tourner le bouton au réglage désiré. Sur les
modèles à commande de niveau d'eau variable, vous devez
tourner le bouton à Reset (remise en marche), puis au réglage
désiré.

Commande de la température de l’eau

Les températures de cette laveuse Energy Star diffèrent de celles
auxquelles on peut s'attendre avec les laveuses
conventionnelles; elles sont conçues pour assurer une efficacité
maximale de l'énergie tout en fournissant des résultats de
nettoyage optimaux. Des renseignements supplémentaires sur
les températures de l'eau sont disponibles sur la feuille
d'information Energy Star.

La température de l'eau de lavage/rinçage devrait être
sélectionnée en fonction du type de charge à laver. Toujours
utiliser l'eau la plus chaude sans danger pour le tissu et suivre les
instructions indiquées sur les étiquettes des vêtements. Certains
modèles sont munis de la fonction AUTO TEMPERATURE
CONTROL - ATC (commande automatique de la température ­CAT). La CAT détecte électroniquement une température d'eau
éconergique et la maintient uniforme en la contrôlant à l'arrivée
d'eau chaude et d'eau froide.

Sélecteur de programme (minuterie)

Permanent Press II (pressage permanent II)

Durant le programme de lavage, la minuterie atteint PAUSE et la
laveuse refroidit la charge en remplaçant une partie de l'eau de
lavage par de l'eau de rinçage. Ceci contribue à réduire le
froissement.

Commande des vitesses

VITESSE DE
LAVAGE/
ESSORAGE

Heavy Duty
(tissus robustes)

Normal Articles de

Handwash/
Casual (lavage à
la main/tout­aller)

Delicate
(tissus délicats)

Handwash Plus
Fine Delicates
(lavage à la main
plus articles
délicats fins)

Hang Dry
(séchage par
suspension)

TYPE DE
CHARGE

Charges de
tissus robustes
ou très sales

coton et de lin
normalement
sales

Lingerie et
tricots souples

Tricots lavables
et tissus à
pressage
permanent

Articles lavables
à la main et de
soins spéciaux

Pour les articles
qu'on souhaite
suspendre pour
sécher

VITESSE
D'AGITATION/
D'ESSORAGE

Agitation à haute
vitesse/Essorage à
haute vitesse

Agitation à basse
vitesse/Essorage à
haute vitesse

Agitation à extra
basse vitesse/
Essorage à basse
vitesse

Agitation à basse
vitesse/Essorage à
basse vitesse

Agitation à extra
basse vitesse/
trempage/Essorage à
basse vitesse

Agitation à haute
vitesse/Essorage à
basse vitesse

Ultra Clean (ultra propre)

Vous pouvez sélectionner ce programme pour la plupart des charges.

Auto Soak (trempage automatique)

Il comporte une agitation suivie d'une durée de trempage illimitée
pour aider à enlever les grosses saletés et taches nécessitant un
prétraitement. Régler la commande d'options à Soak Only
(trempage uniquement). Après le trempage, régler de nouveau la
laveuse à un réglage d'essorage pour enlever l'eau. Le
programme de trempage devrait être suivi d'un programme Ultra
Clean ou Permanent Press II avec supplément de détergent.

Prewash (prélavage)

Aide à enlever les grosses saletés et taches nécessitant un
prétraitement. Ce programme devrait être suivi d'un programme
Ultra Clean ou Permanent Press II avec supplément de détergent.

Automatic 2nd rinse (second rinçage automatique)

Élimine les résidus d'excédent de détergent. Peut être ajouté
automatiquement aux programmes Ultra Clean ou Permanent
Press II. Régler la commande OPTIONS à second rinçage avant
de mettre la laveuse en marche. Il ne sera pas nécessaire de
revenir plus tard pour sélectionner un second rinçage.

Rinse & Spin (rinçage et essorage)

Peut être utilisé lorsqu'un rinçage supplémentaire est nécessaire
pour éliminer les résidus de détergent additionnel. Régler la
commande de WATER LEVEL (niveau d'eau) puis la commande
de WATER TEMPERATURE (température de l'eau). Régler la
commande des OPTIONS à One Rinse (un rinçage). Régler la
commande SPEEDS (vitesses). Vous devez alors régler le
sélecteur de programme (minuterie) à un réglage de rinçage.

Distributeur automatique d’eau de Javel

Le distributeur d’eau de Javel distribue automatiquement l’eau
de Javel au bon moment au cours du programme pour assurer
les charges les plus propres et les couleurs les plus vives. Le
distributeur est destiné à l’eau de Javel seulement. Ne pas utiliser
ce distributeur pour ajouter un agent de blanchiment en poudre
ou sans danger pour les couleurs à votre charge de lavage.

TM

Trademark /SMService Mark of Sears, Roebuck and Co.,

used under licensee by Sears Canada.

Marca de comercio /SMMarcadeServiciodeSears,RoebuckandCo.,

usada bajo licencia de Sears Canada.

TM

Marque de commerce /SMMarque de service de Sears, Roebuck and Co.,

8566900

© 2004 Sears, Roebuck and Co.

® Registered Trademark /

® Marca Registrada /

®Marquedecommercedéposée/

TM

en vertu d’un porteur de licence par Sears Canada.

Spin Only (essorage seulement)

Une vidange et un essorage peuvent aider à réduire les durées de
séchage pour certains tissus en enlevant l'excédent d'eau.
Régler la commande des OPTIONS à One Rinse (un rinçage).
Régler la commande SPEEDS (vitesses). Vous devez alors régler
le sélecteur de programme (minuterie) à un réglage d'essorage.

Soak & Prewash Only (trempage et prélavage seulement)

Peut être utilisé lorsqu'un trempage et un prélavage sont
nécessaires pour enlever les grosses saletés et taches tenaces.
Régler la commande WATER LEVEL (niveau d'eau) puis la
commande WATER TEMPERATURE (température de l'eau).
Régler la commande des OPTIONS à Trempage et prélavage
seulement. Régler la commande SPEEDS (vitesses). Vous devez
alors régler le sélecteur de programme (minuterie) à un réglage
de trempage automatique. Le programme Trempage et prélavage
seulement devrait être suivi d'un programme Ultra Clean ou
Permanent Press II avec supplément de détergent.

11/04

Printed in U.S.A

ImpresoenEE.UU.

Imprimé aux É.-U.
