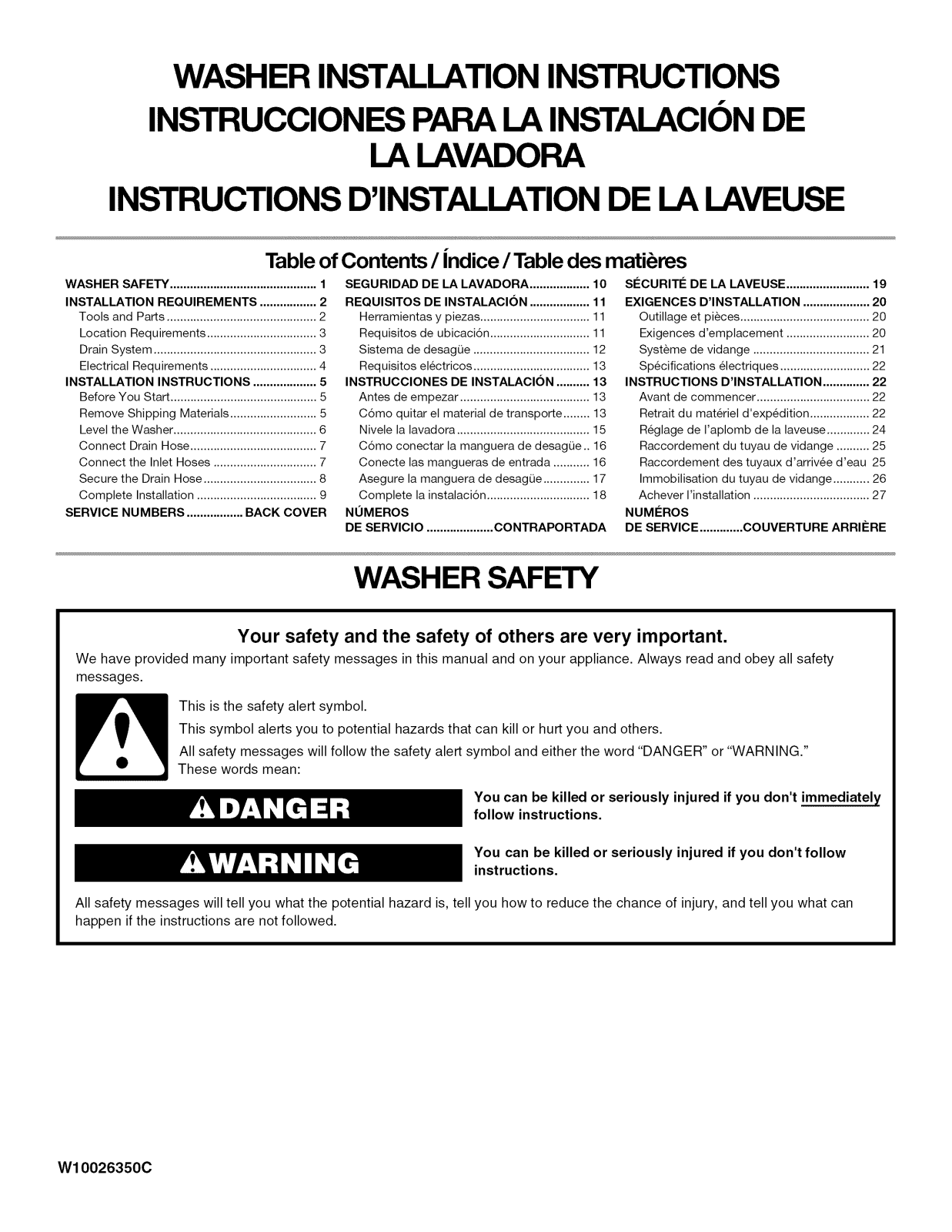

WASHER INSTALLATION INSTRUCTIONS

INSTRUCCIONES PARA LA INSTALACION DE

LA LAVADORA

INSTRUCTIONS D'INSTALLATION DE LA LAVEUSE

Table

WASHER SAFETY ............................................ 1

INSTALLATION REQUIREMENTS ................. 2

Tools and Parts ............................................. 2

Location Requirements ................................. 3

Drain System ................................................. 3

Electrical Requirements ................................ 4

INSTALLATION INSTRUCTIONS ................... 5

Before You Start ............................................ 5

Remove Shipping Materials .......................... 5

Level the Washer ........................................... 6

Connect Drain Hose ...................................... 7

Connect the Inlet Hoses ............................... 7

Secure the Drain Hose .................................. 8

Complete Installation .................................... 9

SERVICE NUMBERS ................. BACK COVER

of Contents / Jndice / Table des

SEGURIDAD DE LA LAVADORA .................. 10

REQUISITOS DE INSTALACION .................. 11

Herramientas y piezas ................................. 11

Requisitos de ubicaci6n .............................. 11

Sistema de desagQe ................................... 12

Requisitos electricos ................................... 13

INSTRUCCIONES DE INSTALACION .......... 13

Antes de empezar ....................................... 13

C6mo quitar el material de transporte ........ 13

Nivele la lavadora ........................................ 15

C6mo conectar la manguera de desagQe .. 16

Conecte las mangueras de entrada ........... 16

Asegure la manguera de desagQe .............. 17

Complete la instalaci6n ............................... 18

NUMEROS

DE SERVlCIO .................... CONTRAPORTADA

mati_res

SI_CURITI_ DE LA LAVEUSE ......................... 19

EXIGENCES D'INSTALLATION .................... 20

Outillage et pieces ....................................... 20

Exigences d'emplacement ......................... 20

Syst_me de vidange ................................... 21

Specifications electriques ........................... 22

INSTRUCTIONS D'INSTALLATION .............. 22

Avant de commencer .................................. 22

Retrait du mat6riel d'expedition .................. 22

Reglage de I'aplomb de la laveuse ............. 24

Raccordement du tuyau de vidange .......... 25

Raccordement des tuyaux d'arrivee d'eau 25

Immobilisation du tuyau de vidange ........... 26

Achever I'installation ................................... 27

NUMI_ROS

DE SERVICE ............. COUVERTURE ARRII_RE

WASHER SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow
instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

W10026350C

INSTALLATION REQUIREMENTS

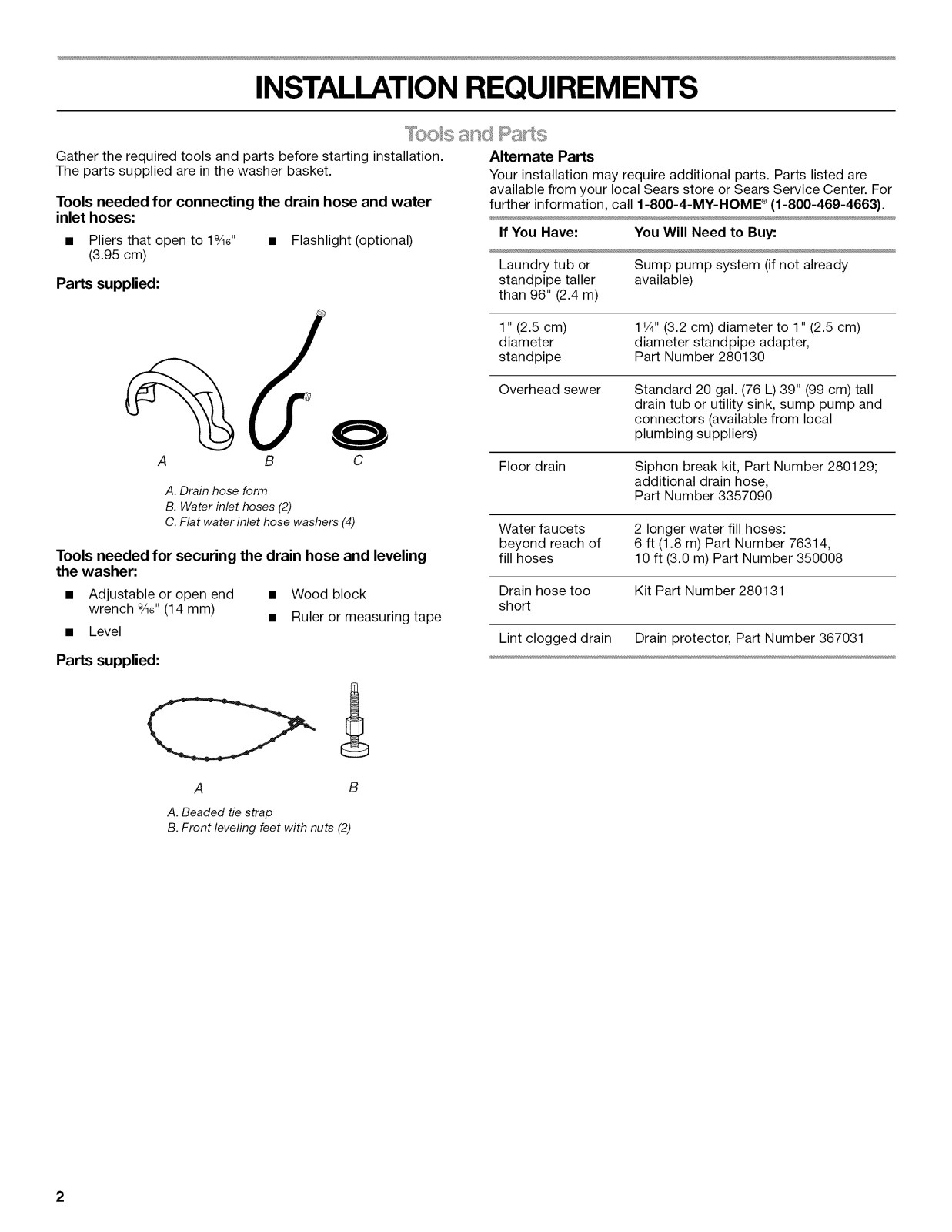

Gather the required tools and parts before starting installation.
The parts supplied are in the washer basket.

Tools needed for connecting the drain hose and water
inlet hoses:

• Pliers that open to lg/le'' • Flashlight (optional)
(3.95 cm)

Parts supplied:

A B C

A. Drain hose form
B. Water inlet hoses (2)

C. Flat water inlet hose washers (4)

Tools needed for securing the drain hose and leveling
the washer:

• Adjustable or open end • Wood block
wrench g/le"(14 mm) • Ruler or measuring tape

• Level

Parts supplied:

Alternate Parts

Your installation may require additional parts. Parts listed are
available from your local Sears store or Sears Service Center. For

further information, call 1-800-4-MY-HOME e (1-800-469-4663).

If You Have: You Will Need to Buy:

Laundry tub or
standpipe taller

than 96" (2.4 m)

1" (2.5 cm)
diameter

standpipe
Overhead sewer

Floor drain Siphon break kit, Part Number 280129;

Water faucets 2 longer water fill hoses:
beyond reach of 6 ft (1.8 m) Part Number 76314,

fill hoses 10 ft (3.0 m) Part Number 350008

Drain hose too Kit Part Number 280131
short

Lint clogged drain Drain protector, Part Number 367031

Sump pump system (if not already
available)

1V4" (3.2 cm) diameter to 1" (2.5 cm)
diameter standpipe adapter,

Part Number 280130

Standard 20 gal. (76 L) 39" (99 cm) tall
drain tub or utility sink, sump pump and

connectors (available from local
plumbing suppliers)

additional drain hose,
Part Number 3357090

A B

A. Beaded tie strap

B.Front leveling feet with nuts (2)

2

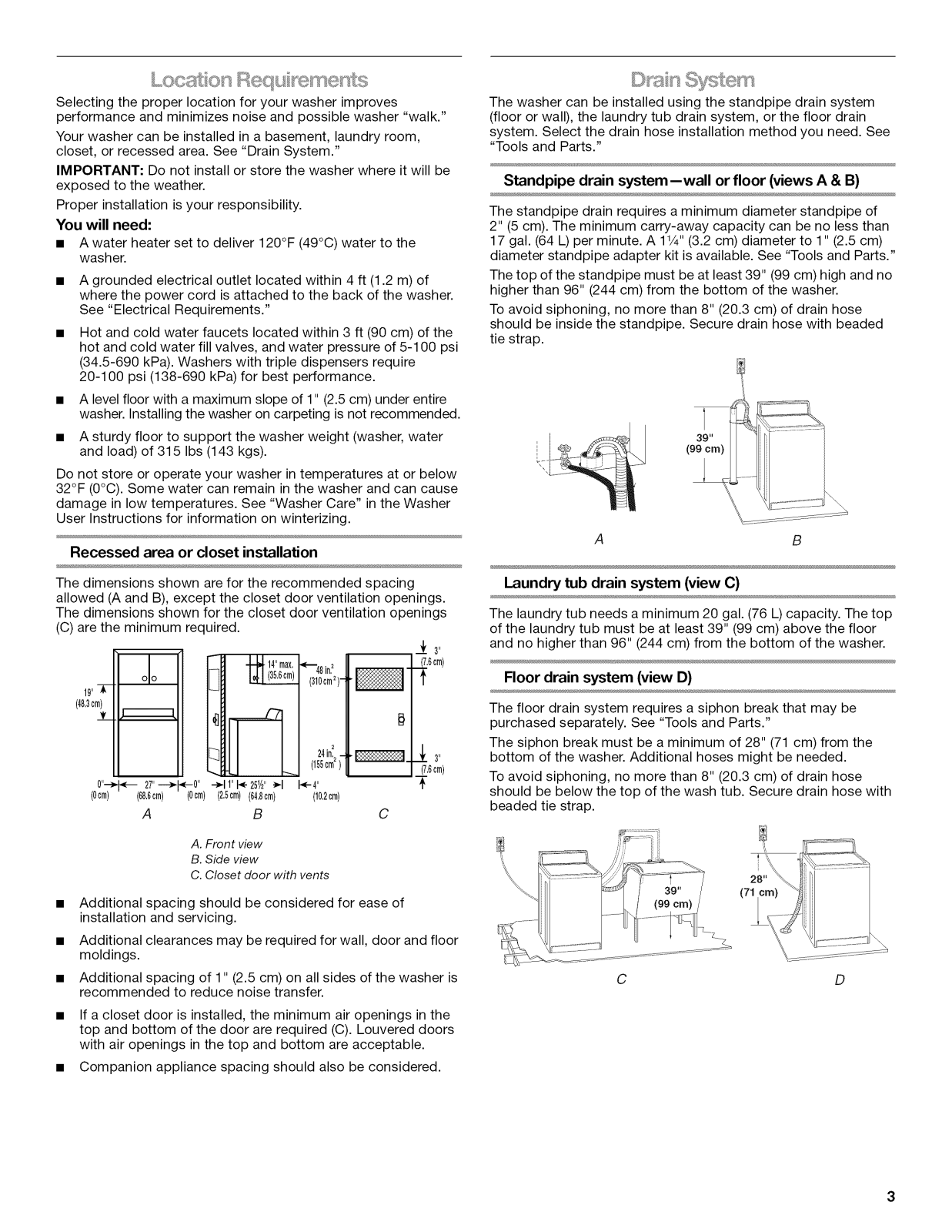

Locs t: os Jsents

Selecting the proper location for your washer improves
performance and minimizes noise and possible washer "walk."

Your washer can be installed in a basement, laundry room,
closet, or recessed area. See "Drain System."

IMPORTANT: Do not install or store the washer where it will be
exposed to the weather.

Proper installation is your responsibility.

You will need:

• A water heater set to deliver 120°F (49°C) water to the
washer.

A grounded electrical outlet located within 4 ft (1.2 m) of
where the power cord is attached to the back of the washer.

See "Electrical Requirements."
Hot and cold water faucets located within 3 ft (90 cm) of the

hot and cold water fill valves, and water pressure of 5-100 psi
(34.5-690 kPa). Washers with triple dispensers require

20-100 psi (138-690 kPa) for best performance.
A level floor with a maximum slope of 1" (2.5 cm) under entire

washer. Installing the washer on carpeting is not recommended.
A sturdy floor to support the washer weight (washer, water

and load) of 315 Ibs (143 kgs).

Do not store or operate your washer in temperatures at or below
32°F (0°C). Some water can remain in the washer and can cause

damage in low temperatures. See "Washer Care" in the Washer
User Instructions for information on winterizing.

Recessed area or closet installation

The washer can be installed using the standpipe drain system

(floor or wall), the laundry tub drain system, or the floor drain
system. Select the drain hose installation method you need. See

"Tools and Parts."

Standpipe drain system--wall or floor (views A & B)

The standpipe drain requires a minimum diameter standpipe of

2" (5 cm). The minimum carry-away capacity can be no less than
17 gal. (64 L) per minute. A 1V4" (3.2 cm) diameter to 1" (2.5 cm)

diameter standpipe adapter kit is available. See "Tools and Parts."
The top of the standpipe must be at least 39" (99 cm) high and no

higher than 96" (244 cm) from the bottom of the washer.
To avoid siphoning, no more than 8" (20.3 cm) of drain hose

should be inside the standpipe. Secure drain hose with beaded
tie strap.

39"

(99 era)

B

The dimensions shown are for the recommended spacing
allowed (A and B), except the closet door ventilation openings.

The dimensions shown for the closet door ventilation openings
(C) are the minimum required.

--_ 3"

I_[ max.

19"_-

(48,30m)

_IL

olo

_'_48 in,2 .__6cm)

(310cm2)- -_"

#

/

(155cm) (7,6crn)

o"_ - 27"--_o _'_l 1"_ 2o_/_"4"

(0era) (0g,6em) (0ore)(2,5om)(64,0em)

A B

A. Front view

B. Side view

C. Closet door with vents

Additional spacing should be considered for ease of
installation and servicing.

Additional clearances may be required for wall, door and floor
moldings.

Additional spacing of 1" (2.5 cm) on all sides of the washer is
recommended to reduce noise transfer.

If a closet door is installed, the minimum air openings in the
top and bottom of the door are required (C). Louvered doors

with air openings in the top and bottom are acceptable.

• Companion appliance spacing should also be considered.

<'-4" _"

(10,2cm)

C

Laundry tub drain system (view C)

The laundry tub needs a minimum 20 gal. (76 L) capacity. The top

of the laundry tub must be at least 39" (99 cm) above the floor
and no higher than 96" (244 cm) from the bottom of the washer.

Floor drain system (view D)

The floor drain system requires a siphon break that may be

purchased separately. See "Tools and Parts."

The siphon break must be a minimum of 28" (71 cm) from the

bottom of the washer. Additional hoses might be needed.

To avoid siphoning, no more than 8" (20.3 cm) of drain hose

should be below the top of the wash tub. Secure drain hose with
beaded tie strap.

(71 crn) _. _

C D

• Do not ground to a gas pipe.

• Check with a qualified electrician if you are not sure the
washer is properly grounded.

• Do not have a fuse in the neutral or ground circuit.

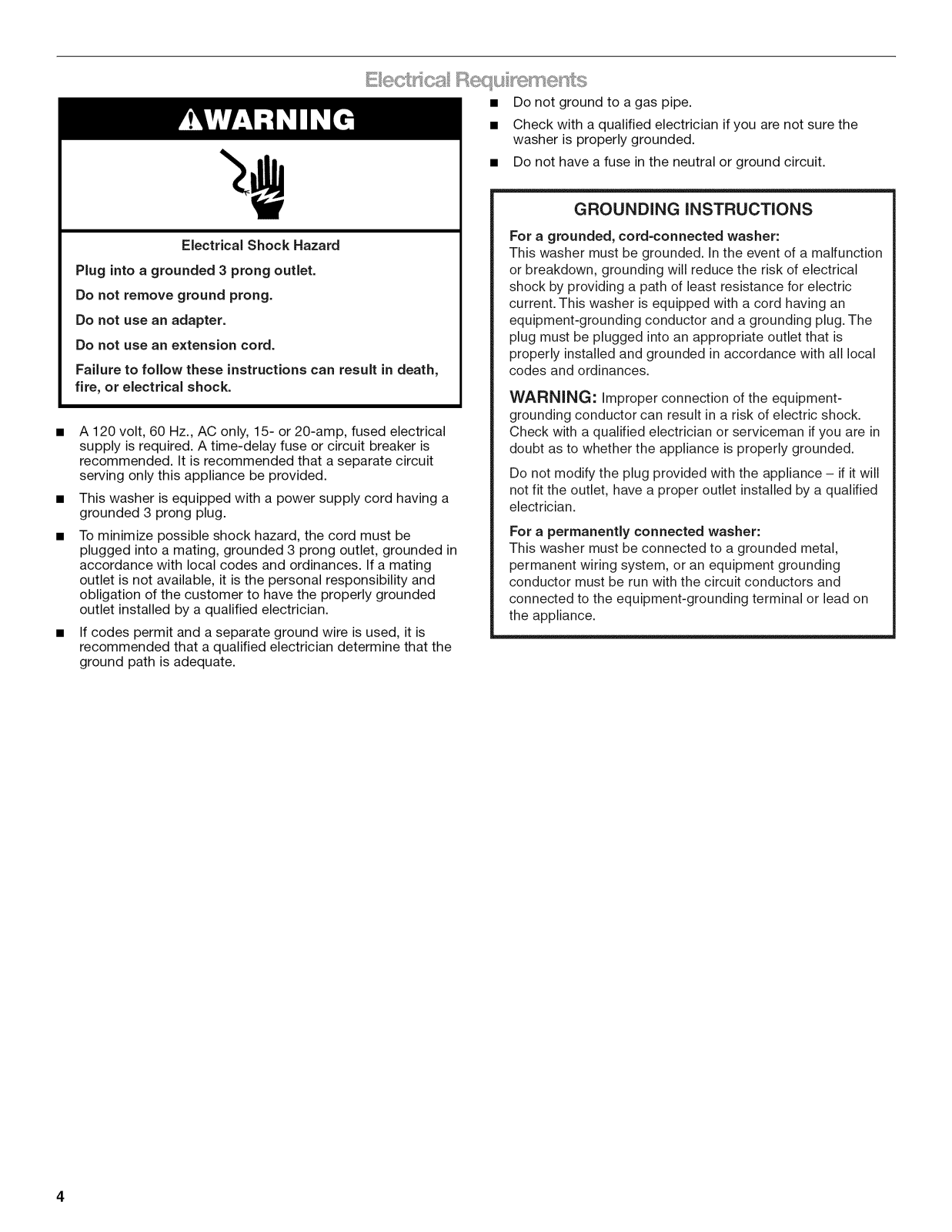

GROUNDING iNSTRUCTiONS

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

A 120 volt, 60 Hz., AC only, 15- or 20-amp, fused electrical
supply is required. A time-delay fuse or circuit breaker is

recommended. It is recommended that a separate circuit
serving only this appliance be provided.

This washer is equipped with a power supply cord having a
grounded 3 prong plug.

To minimize possible shock hazard, the cord must be
plugged into a mating, grounded 3 prong outlet, grounded in
accordance with local codes and ordinances. If a mating

outlet is not available, it is the personal responsibility and
obligation of the customer to have the properly grounded

outlet installed by a qualified electrician.
If codes permit and aseparate ground wire is used, it is

recommended that a qualified electrician determine that the
ground path is adequate.

For a grounded, cord=connected washer:

This washer must be grounded. In the event of a malfunction

or breakdown, grounding will reduce the risk of electrical

shock by providing a path of least resistance for electric
current. This washer is equipped with a cord having an

equipment-grounding conductor and a grounding plug. The
plug must be plugged into an appropriate outlet that is
properly installed and grounded in accordance with all local

codes and ordinances.

WARNING: improper connection of the equipment-

grounding conductor can result in a risk of electric shock.
Check with a qualified electrician or serviceman if you are in
doubt as to whether the appliance is properly grounded.

Do not modify the plug provided with the appliance - if it will
not fit the outlet, have a proper outlet installed by a qualified

electrician.
For a permanently connected washer:

This washer must be connected to a grounded metal,

permanent wiring system, or an equipment grounding

conductor must be run with the circuit conductors and
connected to the equipment-grounding terminal or lead on

the appliance.

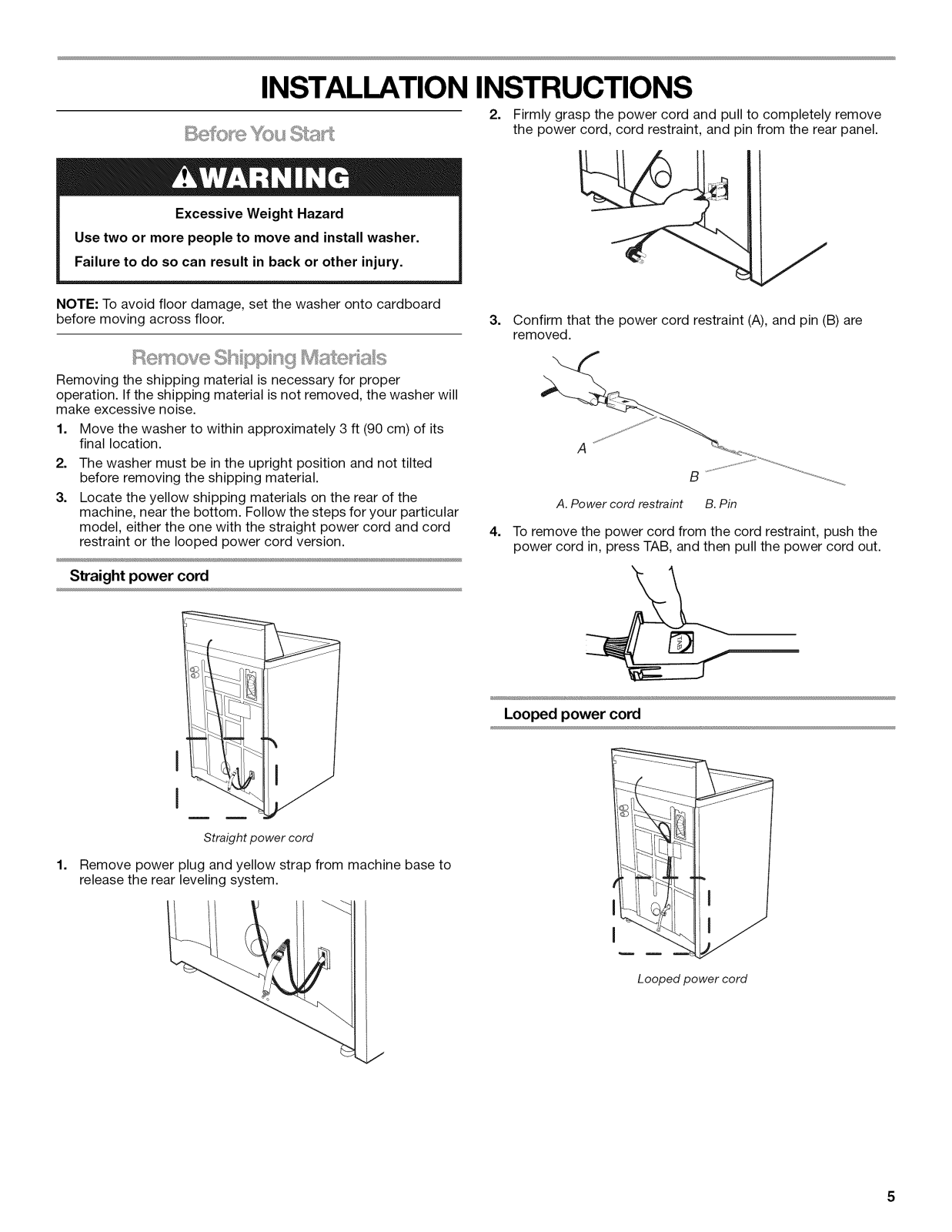

INSTALLATION INSTRUCTIONS

2. Firmly grasp the power cord and pull to completely remove

_(!}_;©_(} '_}_ _,,_4}_i_;_:_::t*_ " the power cord, cord restraint, and pin from the rear panel.

Excessive Weight Hazard __:__

Use two or more people to move and install washer.
Failure to do so can result in back or other injury. /

NOTE: To avoid floor damage, set the washer onto cardboard

before moving across floor.

Removing the shipping material is necessary for proper
operation. If the shipping material is not removed, the washer will

make excessive noise.

1. Move the washer to within approximately 3 ft (90 cm) of its
final location.

2=

The washer must be in the upright 3osition and not tilted
before removing the shipping material.

3.

Locate the yellow shipping materials on the rear of the
machine, near the bottom. Follow the steps for your particular

model, either the one with the straight power cord and cord
restraint or the looped power cord version.

3=

Confirm that the power cord restraint (A), and pin (B) are
removed.

........:X:::::::...... ......

A. Power cord restraint B. Pin

4=

To remove the power cord from the cord restraint, push the
power cord in, press TAB, and then pull the power cord out.

/

Straight power cord

!
!

Straightpower cord

1=

Remove power plug and yellow strap from machine base to
release the rear leveling system.

Looped power cord

Y

Looped power cord

1=

Firmly grasp the yellow shipping strap and pull until both
ends are completely removed from washer.

2.

Check that two (2)shipping pins were removed with the
shipping strap.

Lev® tI"® ss@

Properly leveling your washer avoids excessive noise and
vibration.

2. Screw the Iocknut onto each foot to within 1" (2.5 cm) of the
foot base.

1"

(2.5cm)

3.

Screw the feet into the threaded holes at the front corner of
the washer until the nuts touch the washer. Twist the feet to

install.
NOTE: Do not tighten the nuts until the washer is level.

4. Tilt the washer back and remove the wood block. Gently
lower the washer to the floor.

Steps in Final Location

1. Slide the washer to its final location.

2. Tilt the washer forward until the rear of the washer is at least
4" (10.2 cm) off the floor. You may hear the self-adjusting rear
feet click into place. Lower the washer to the floor.

Install the Front Leveling Feet

1. Prop up the front of the washer about 4" (10.2 cm) with a
wood block or similar object. The block needs to support the
weight of the washer.

A

4"

(10.2crn)

A. Threaded holes for feet

A

//

4Jr ,,

(10.2 cm)

A. Self-adjusting feet

3. Check the levelness of the washer by placing a level on the
top edges of the washer, first side to side, then front to back.

4=

If the washer is not level, move the washer out slightly, tip
back, prop up the front of the washer with the wood block

and adjust the feet up or down as necessary by twisting the
feet. Turn the feet clockwise to raise the washer or

counterclockwise to lower the washer. Repeat steps
1 through 4 until washer is level.

6

5.

After the washer is in its final location and level, use a %e" or
14 mm open-end wrench to turn the nuts counterclockwise

on the feet tightly against the washer cabinet.
IMPORTANT: If the nuts are not tight against the washer

cabinet, the washer may vibrate.

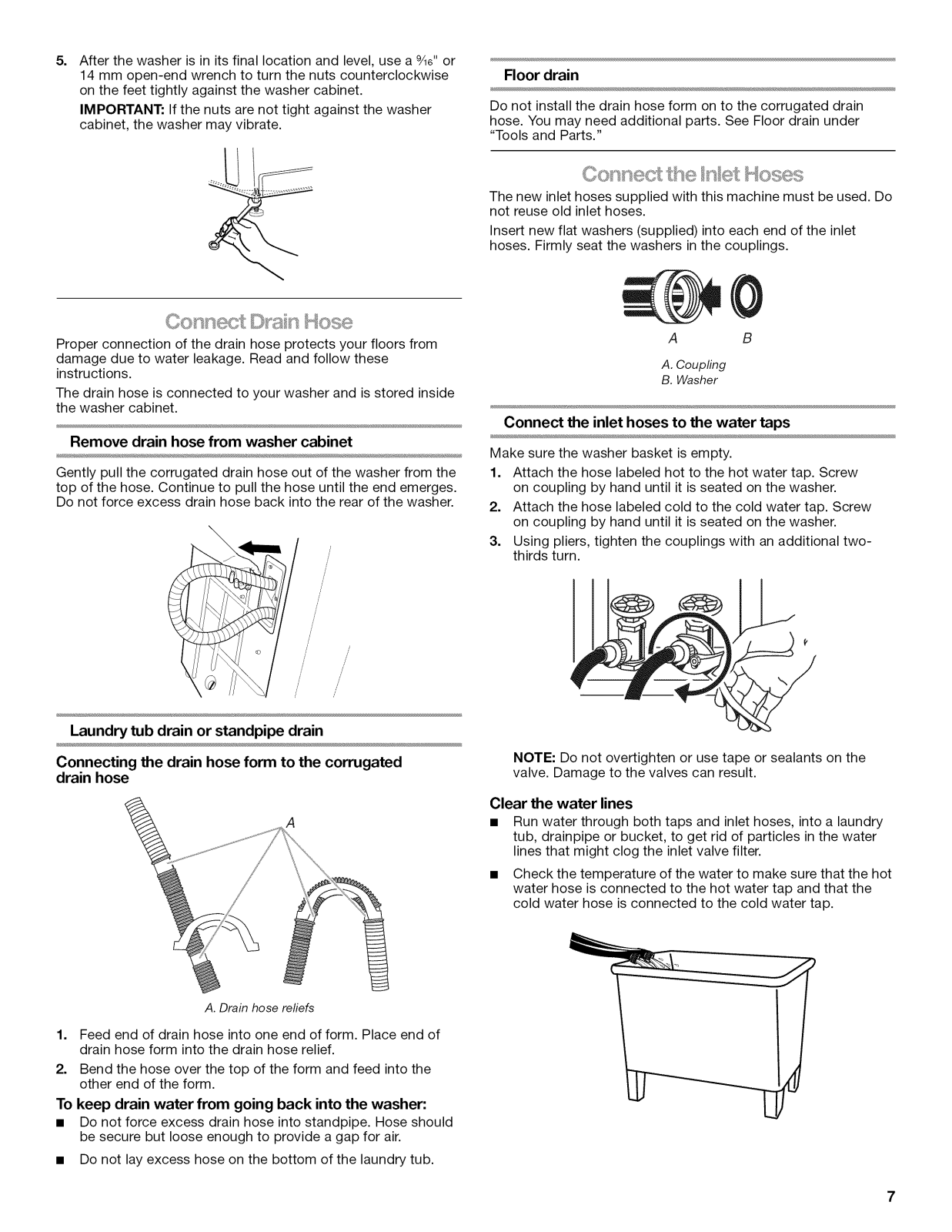

Floor drain

Do not install the drain hose form on to the corrugated drain
hose. You may need additional parts. See Floor drain under

"Tools and Parts."

The new inlet hoses supplied with this machine must be used. Do

not reuse old inlet hoses.
Insert new flat washers (supplied) into each end of the inlet

hoses. Firmly seat the washers in the couplings.

Proper connection of the drain hose protects your floors from
damage due to water leakage. Read and follow these

instructions.
The drain hose is connected to your washer and is stored inside

the washer cabinet.

Remove drain hose from washer cabinet

Gently pull the corrugated drain hose out of the washer from the
top of the hose. Continue to pull the hose until the end emerges.

Do not force excess drain hose back into the rear of the washer.

/

/

(

/

i

/

/

/

/

/

Laundry tub drain or standpipe drain

Connecting the drain hose form to the corrugated
drain hose

A

/

A B

A. Coupling
B. Washer

Connect the inlet hoses to the water taps

Make sure the washer basket is empty.

1. Attach the hose labeled hot to the hot water tap. Screw
on coupling by hand until it is seated on the washer.

2. Attach the hose labeled cold to the cold water tap. Screw
on coupling by hand until it is seated on the washer.

3. Using pliers, tighten the couplings with an additional two-
thirds turn.

NOTE: Do not overtighten or use tape or sealants on the
valve. Damage to the valves can result.

Clear the water lines

• Run water through both taps and inlet hoses, into a laundry
tub, drainpipe or bucket, to get rid of particles in the water

lines that might clog the inlet valve filter.

• Check the temperature of the water to make sure that the hot
water hose is connected to the hot water tap and that the

cold water hose is connected to the cold water tap.

A. Drain hose refiefs

1. Feed end of drain hose into one end of form. Place end of
drain hose form into the drain hose relief.

2. Bend the hose over the top of the form and feed into the
other end of the form.

To keep drain water from going back into the washer:

• Do not force excess drain hose into standpipe. Hose should
be secure but loose enough to provide a gap for air.

• Do not lay excess hose on the bottom of the laundry tub.

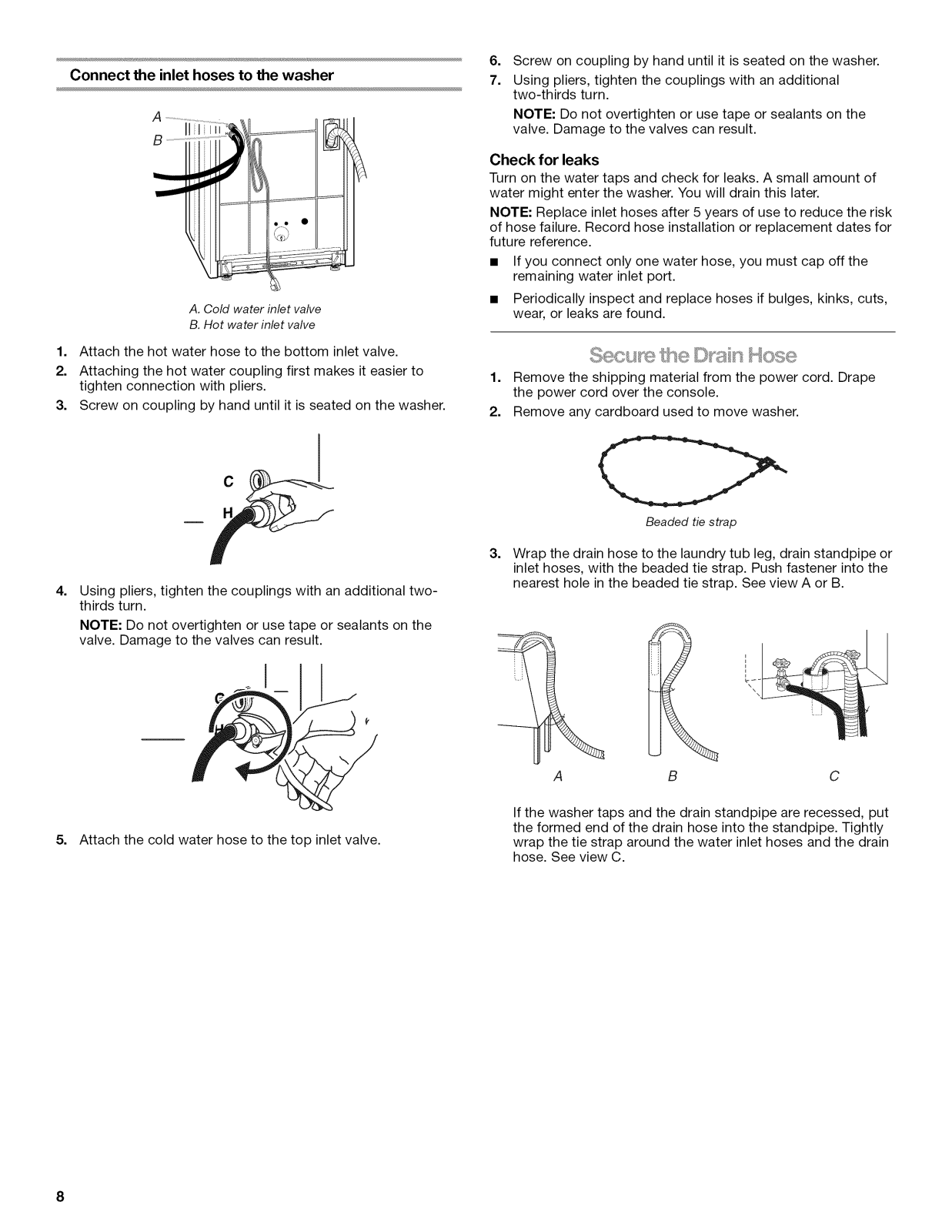

Connect the inlet hoses to the washer

A. Cold water inlet valve

B. Hot water inlet valve

1. Attach the hot water hose to the bottom inlet valve.

2. Attaching the hot water coupling first makes it easier to
tighten connection with pliers.

3. Screw on coupling by hand until it is seated on the washer.

6. Screw on coupling by hand until it is seated on the washer.

7. Using pliers, tighten the couplings with an additional
two-thirds turn.

NOTE: Do not overtighten or use tape or sealants on the
valve. Damage to the valves can result.

Check for leaks

Turn on the water taps and check for leaks. A small amount of

water might enter the washer. You will drain this later.
NOTE: Replace inlet hoses after 5 years of use to reduce the risk

of hose failure. Record hose installation or replacement dates for
future reference.

• If you connect only one water hose, you must cap off the
remaining water inlet port.

• Periodically inspect and replace hoses if bulges, kinks, cuts,
wear, or leaks are found.

1. Remove the shipping material from the power cord. Drape
the power cord over the console.

2. Remove any cardboard used to move washer.

C

4.

Using pliers, tighten the couplings with an additional two-
thirds turn.

NOTE: Do not overtighten or use tape or sealants on the
valve. Damage to the valves can result.

5. Attach the cold water hose to the top inlet valve.

CC>

Beaded tie strap

3.

Wrap the drain hose to the laundry tub leg, drain standpipe or
inlet hoses, with the beaded tie strap. Push fastener into the

nearest hole in the beaded tie strap. See view A or B.

A B C

If the washer taps and the drain standpipe are recessed, put
the formed end of the drain hose into the standpipe. Tightly

wrap the tie strap around the water inlet hoses and the drain
hose. See view C.

8

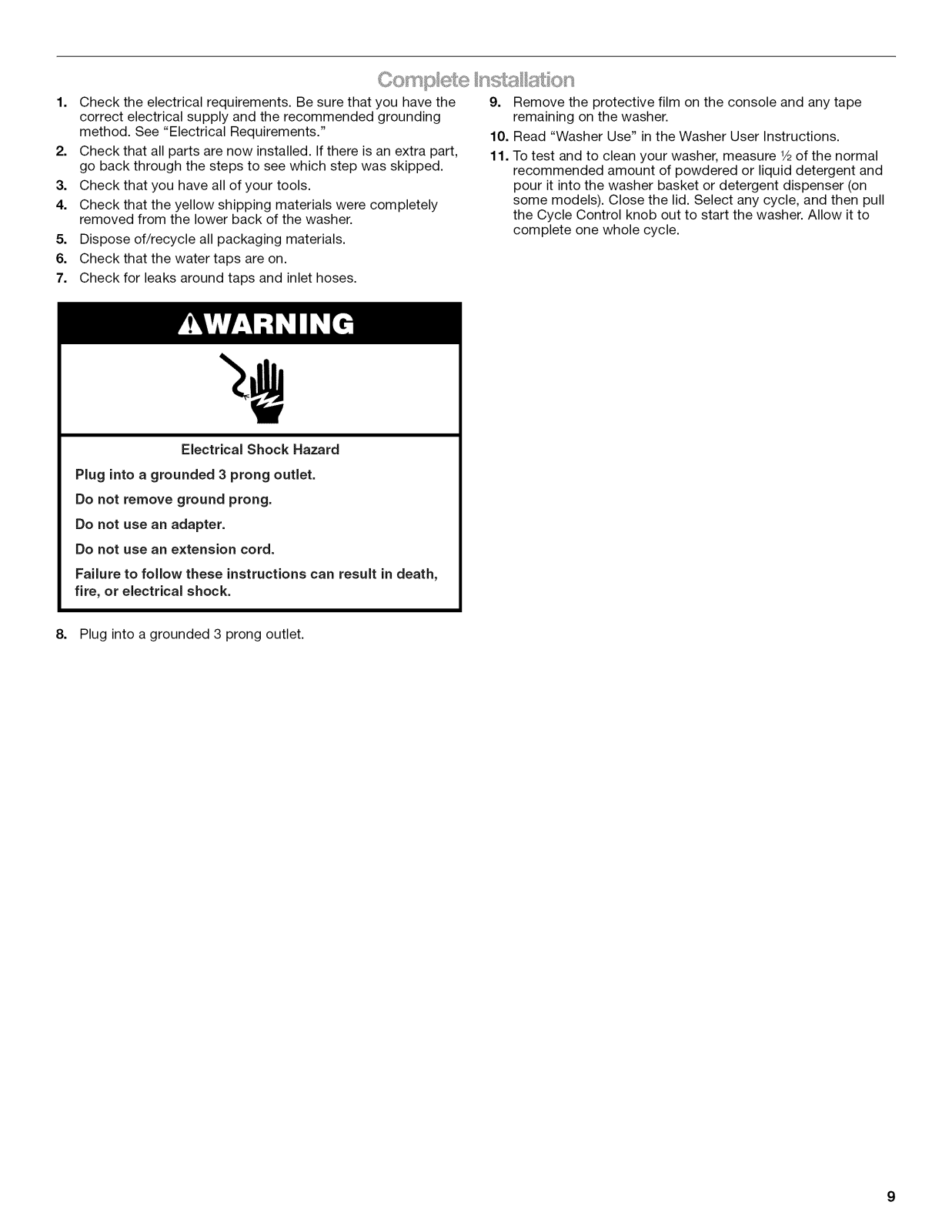

1. Check the electrical requirements. Be sure that you have the
correct electrical supply and the recommended grounding

method. See "Electrical Requirements."

2. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.

3. Check that you have all of your tools.

4. Check that the yellow shipping materials were completely
removed from the lower back of the washer.

5. Dispose of/recycle all packaging materials.

6. Check that the water taps are on.

7. Check for leaks around taps and inlet hoses.

Electrical Shock Hazard

Plug into a grounded 3 prong outlet.
Do not remove ground prong.
Do not use an adapter.

Do not use an extension cord.
Failure to follow these instructions can result in death,

fire, or electrical shock.

9. Remove the protective film on the console and any tape
remaining on the washer.

10. Read "Washer Use" in the Washer User Instructions.

11. To test and to clean your washer, measure 1/2of the normal
recommended amount of powdered or liquid detergent and

pour it into the washer basket or detergent dispenser (on
some models). Close the lid. Select any cycle, and then pull

the Cycle Control knob out to start the washer. Allow it to
complete one whole cycle.

8. Plug into a grounded 3 prong outlet.

INSTRUCCIONES PARA LA INSTALACION DE LA

LAVADORA

SEGURIDAD DE LA LAVADORA

Su seguridad y la seguridad de los demos es muy importante,

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad.

Este es el simbolo de advertencia de seguridad.
Este simbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesi6n a

usted y a los demas.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra

"PELIGRO" o "ADVERTENCIA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesibn grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesibn grave.

Todos los mensajes de seguridad le diran el peligro potencial, le diran c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.

10

REQUISITOS DE INSTALACION

ReOna las herramientas y piezas necesarias antes de comenzar
la instalacion. Las piezas provistas estan en la canasta de la

lavadora.

Herramientas necesarias para conectar la manguera de
desag_ie y las mangueras de entrada del agua:

• Pinzas que se abran a • Linterna (opcional)
1%e" (3,95 cm)

Piezas proporcionadas:

A B C

A. Molde de la manguera
B. Mangueras de entrada del agua (2)
C. Arandelas planas para mangueras de entrada del agua (4)

Herramientas necesarias para asegurar la manguera de
desag_ie y nivelar la lavadora"

• Llave de tuercas • Bloque de madera
ajustable o de extremo
abierto de 9/le" (14 mm) • Regla o cinta metrica

• Nivel

Piezas proporcionadas:

A B

A. Fleje de atadura rebordeado
B. Patas niveladoras delanteras con tuercas (2)

Piezas alternativas

Su instalaci6n puede requerir piezas suplementarias. Las piezas
enumeradas se pueden adquirir en su tienda Sears o en el Centro

de Servicio Sears mAs cercano a su Iocalidad. Para mas
informacion, Ilame al 1-800-4-MY-I-IOME ®(1-800-469-4663).

Si tiene:

Una alcantarilla Una tina normal de desagQe de
suspendida 20 galones (76 L) de 39" (99 cm) de

Un desagQe por el Desviacion del sifon, Pieza No. 280129;
piso manguera de desagQe adicional,

Grifos del agua
fuera del alcance

de las mangueras
de Ilenado

Una manguera de Pieza del juego No. 280131
desagQe
demasiado corta

DesagQe
obstruido por

pelusa

La seleccion de un lugar apropiado para su lavadora realza el
rendimiento y reduce el ruido y la posible "caminata" de la

lavadora.
Su lavadora puede ser instalada en un sotano, lavanderia, closet

o un Area empotrada. Vea la seccion "Sistema de desagQe".
IMPORTANTE: No instale o guarde la lavadora en un lugar en

donde este expuesta a la intemperie.
La instalacion adecuada es responsabilidad suya.

Usted necesitar_:

• Un calentador de agua equipado para suministrar agua a
120°F (49°C) de temperatura a la lavadora.

Un contacto de pared conectado a tierra que este ubicado a
una distancia no mayor de 4 pies (1,2 m) del lugar donde el

cable electrico esta conectado con la parte trasera de la
lavadora. Vea "Requisitos electricos".

Grifos de agua caliente y agua fria ubicados a una distancia
no mayor de 3 pies (90 cm) de las valvulas de Ilenado del

agua caliente y agua fria y una presion de agua de
5-100 Ibs/pulg _(34,5-690 kPa). Las lavadoras con depositos

triples necesitan 20-100 Ibs/pulg _(138-690 kPa) para un
optimo rendimiento.

Tendr_ que comprar:

altura o un fregadero de uso general,
una bomba de sumidero y conectores

(se pueden adquirir en los
establecimientos de plomeria locales)

Pieza No. 3357090

Dos mangueras de Ilenado mas largas:
una de 6 pies (1,8 m), Pieza No. 76314 y

otra de 10 pies (3,0 m) Pieza No. 350008

Protector de desagQe, Pieza No. 367031

Si tiene: Tendr_ que comprar:

Un lavadero o
tubo vertical de

una altura mayor
de 96" (2,4 m)

Un tubo vertical
de 1" (2,5 cm) de

diametro

Un sistema de bomba de sumidero (si
ya no esta disponible)

Un adaptador para tubo vertical de 1Y4"
(3,2 cm) de diametro a 1" (2,5 cm) de

diametro, Pieza No. 280130

11

• Un piso nivelado con un declive maximo de 1" (2,5 cm)
debajo de toda la lavadora. No es recomendable instalar la

lavadora sobre pisos alfombrados.

• Un piso resistente que sostenga el peso de la lavadora (la
lavadora, el agua y la carga) de 315 Ibs (143 kgs).

No guarde ni ponga a funcionar su lavadora a una temperatura
igual o inferior a 32°F (0°C). Podria quedar un poco de agua en la

lavadora y ocasionar da_os a bajas temperaturas. Vea "Cuidado
de la lavadora" en las Instrucciones para el usuario de la lavadora

para obtener informacion respecto al acondicionamiento de su
lavadora para el invierno.

Instalacibn en un brea empotrada o en un cl6set

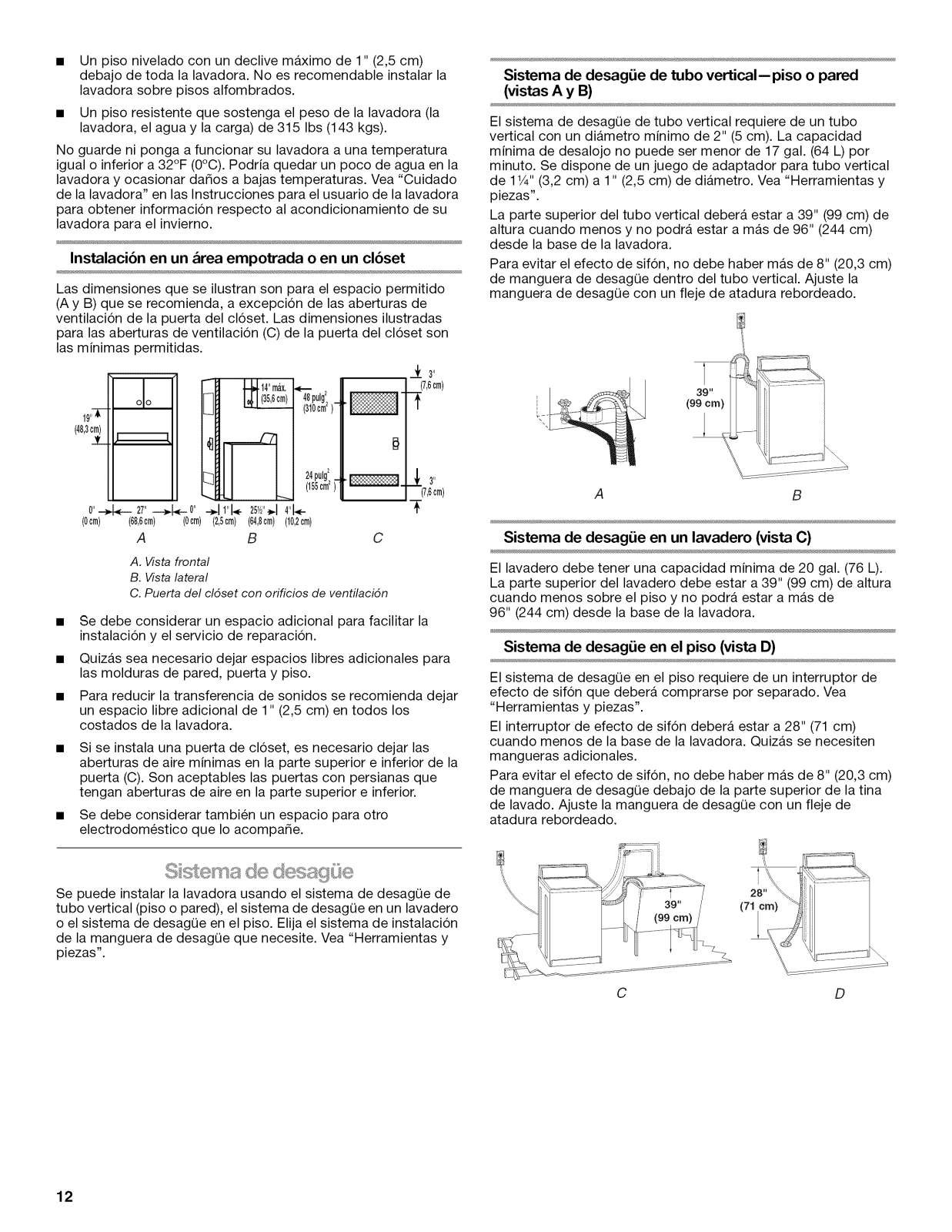

Las dimensiones que se ilustran son para el espacio permitido
(A y B) que se recomienda, a excepcion de las aberturas de

ventilacion de la puerta del closet. Las dimensiones ilustradas
para las aberturas de ventilacion (C) de la puerta del closet son

las minimas permitidas.

3"

._ l_ max,

o I

18,'-4;7

(48,3cm)

_t

o [_ I,,L I (;_b,bera) 48pulg2

(310cm2)-

24pulg2

N. "-{I7,_;m/

(155cm2_"

6"-4*- 27"-+b_- 0" +1 r'l. 26y:.14"l.-

(0cm) (68,6cm) (8cm) (2,6cm) (64,8cm)(10,2cm)

A B

A. Vista frontal

B. Vista lateral

C. Puerta del cl6set con orificios de ventilaci6n

Se debe considerar un espacio adicional para facilitar la
instalacion y el servicio de reparacion.

Quizas sea necesario dejar espacios libres adicionales para
las molduras de pared, puerta y piso.

Para reducir la transferencia de sonidos se recomienda dejar
un espacio libre adicional de 1" (2,5 cm) en todos los

costados de la lavadora.
Si se instala una puerta de closet, es necesario dejar las

aberturas de aire minimas en la parte superior e inferior de la
puerta (C). Son aceptables las puertas con persianas que

tengan aberturas de aire en la parte superior e inferior.
Se debe considerar tambien un espacio para otro

electrodomestico que Io acompa_e.

(7,6cm)

C

Sistema de desagLie de tubo vertical--piso o pared
(vistasA y B)

El sistema de desagQe de tubo vertical requiere de un tubo
vertical con un diametro minimo de 2" (5 cm). La capacidad

minima de desalojo no puede ser menor de 17 gal. (64 L) por
minuto. Se dispone de un juego de adaptador para tubo vertical

de 11/4"(3,2 cm) a 1" (2,5 cm) de diametro. Vea "Herramientas y
piezas".

La parte superior del tubo vertical debera estar a 39" (99 cm) de
altura cuando menos y no podrA estar a m_s de 96" (244 cm)

desde la base de la lavadora.
Para evitar el efecto de sifon, no debe haber m_s de 8" (20,3 cm)

de manguera de desagQe dentro del tubo vertical. Ajuste la
manguera de desagQe con un fleje de atadura rebordeado.

39"

(99 ore}

A

B

Sistema de desagLie en un lavadero (vista C)

El lavadero debe tener una capacidad minima de 20 gal. (76 L).
La parte superior del lavadero debe estar a 39" (99 cm) de altura

cuando menos sobre el piso y no podra estar a mas de
96" (244 cm) desde la base de la lavadora.

Sistema de desagLie en el piso (vista D)

El sistema de desagQe en el piso requiere de un interruptor de
efecto de sifon que deberA comprarse por separado. Vea

"Herramientas y piezas".
El interruptor de efecto de sifon deberA estar a 28" (71 cm)

cuando menos de la base de la lavadora. Quizas se necesiten
mangueras adicionales.

Para evitar el efecto de sifon, no debe haber mas de 8" (20,3 cm)
de manguera de desagQe debajo de la parte superior de la tina

de lavado. Ajuste la manguera de desagQe con un fleje de
atadura rebordeado.

Se puede instalar la lavadora usando el sistema de desagQe de
tubo vertical (piso o pared), el sistema de desagQe en un lavadero

o el sistema de desagQe en el piso. Elija el sistema de instalacion
de la manguera de desagQe que necesite. Vea "Herramientas y

piezas".

12

\

k _i'i

C D

'_,,, _i<_j_ _1_t_#,_,_: ,,¸

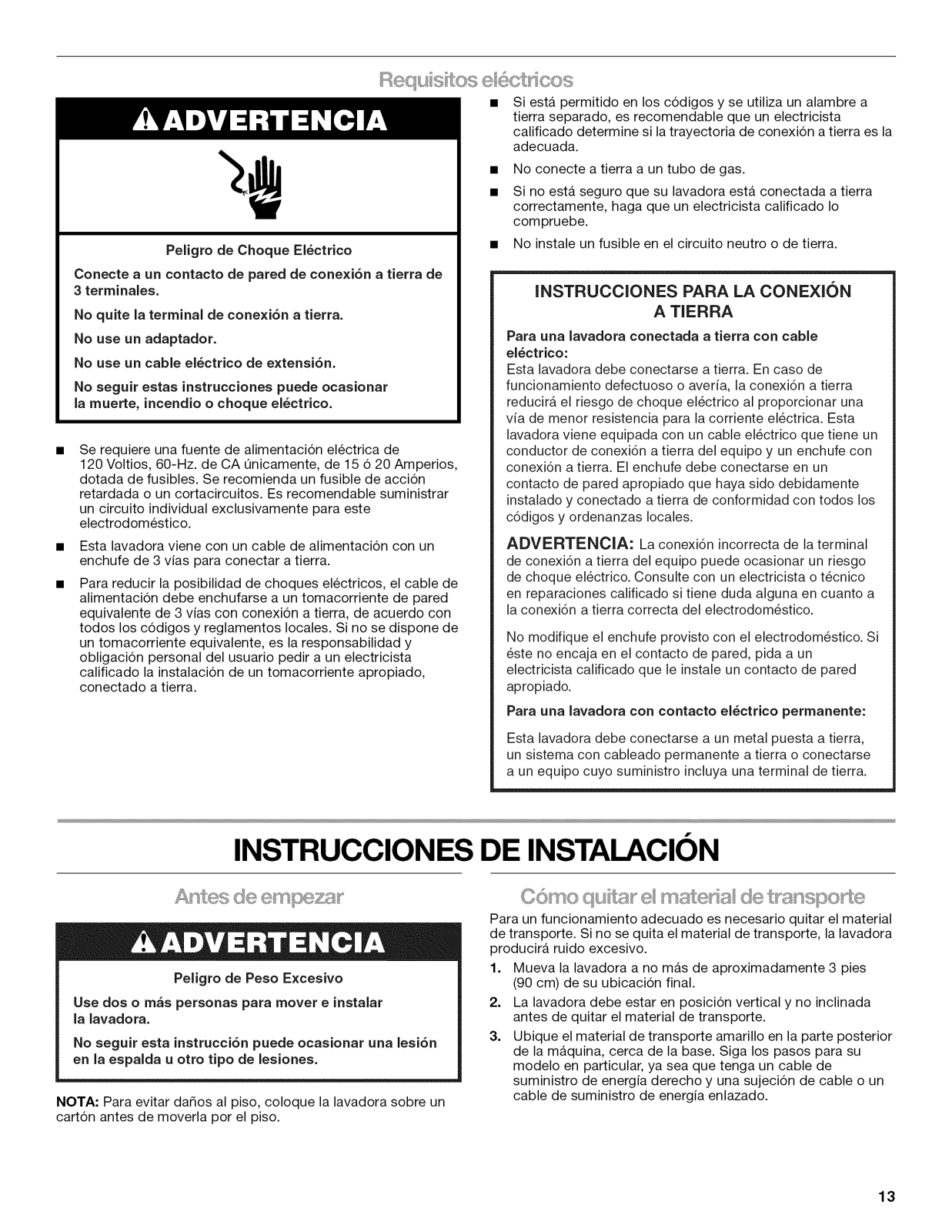

Peligro de Choque EI6ctrico

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.
No use un adaptador.

No use un cable el6ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

Se requiere una fuente de alimentacion electrica de
120 Voltios, 60-Hz. de CA Onicamente, de 15 6 20 Amperios,

dotada de fusibles. Se recomienda un fusible de accion
retardada o un cortacircuitos. Es recomendable suministrar

un circuito individual exclusivamente para este
electrodomestico.

Esta lavadora viene con un cable de alimentacion con un
enchufe de 3 vias para conectar a tierra.

Para reducir la posibilidad de choques electricos, el cable de
alimentacion debe enchufarse a un tomacorriente de pared

equivalente de 3 vias con conexion a tierra, de acuerdo con
todos los codigos y reglamentos locales. Si no se dispone de

un tomacorriente equivalente, es la responsabilidad y
obligacion personal del usuario pedir a un electricista

calificado la instalacion de un tomacorriente apropiado,
conectado a tierra.

• Siesta permitido en los codigos y se utiliza un alambre a
tierra separado, es recomendable que un electricista

calificado determine si latrayectoria de conexion a tierra esla
adecuada.

No conecte a tierra a un tubo de gas.
Si no esta seguro que su lavadora esta conectada atierra

correctamente, haga que un electricista calificado Io
compruebe.

• No instale un fusible en el circuito neutro o de tierra.

INSTRUCCIONES PARA LA CONEXION

A TIERRA

Para una lavadora conectada a tierra con cable

el6ctrico:

Esta lavadora debe conectarse a tierra. En caso de

funcionamiento defectuoso o averia, la conexi6n a tierra

reducira el riesgo de choque el6ctrico al proporcionar una

via de menor resistencia para la corriente el6ctrica. Esta

lavadora viene equipada con un cable el6ctrico que tiene un

conductor de conexi6n a tierra del equipo y un enchufe con
conexi6n a tierra. El enchufe debe conectarse en un

contacto de pared apropiado que haya sido debidamente

instalado y conectado a tierra de conformidad con todos los

c6digos y ordenanzas locales.

ADVERTENClA: La conexi6n incorrecta de laterminal

de conexi6n a tierra del equipo puede ocasionar un riesgo
de choque el6ctrico. Consulte con un electricista o t6cnico

en reparaciones calificado si tiene duda alguna en cuanto a
la conexi6n a tierra correcta del electrodom6stico.

No modifique el enchufe provisto con el electrodom6stico. Si
6ste no encaja en el contacto de pared, pida a un

electricista calificado que le instale un contacto de pared
apropiado.

Rata una lavadora con contacto el6ctrico permanente:

INSTRUCCIONES DE INSTALACION

A stes

Peligro de Peso Excesivo

Use dos o m&s personas para mover e instalar
la Javadora.

No seguir esta instrucci6n puede ocasionar una lesi6n
en la espalda u otto tipo de lesiones.

NOTA: Para evitar da_os al piso, coloque la lavadora sobre un
carton antes de moverla por el piso.

Esta lavadora debe conectarse a un metal puesta a tierra,
un sistema con cableado permanente a tierra o conectarse

a un equipo cuyo suministro incluya una terminal de tierra.

Para un funcionamiento adecuado es necesario quitar el material
de transporte. Si no se quita el material de transporte, la lavadora

producira ruido excesivo.

1. Mueva la lavadora a no m_s de aproximadamente 3 pies
(90 cm) de su ubicacion final.

2. La lavadora debe estar en posicion vertical y no inclinada
antes de quitar el material de transporte.

3. Ubique el material de transporte amarillo en la parte posterior
de la m_quina, cerca de la base. Siga los pasos para su

modelo en particular, ya sea que tenga un cable de
suministro de energia derecho y una sujecion de cable o un
cable de suministro de energia enlazado.

13

Cable de suministro de energia derecho

4. Para quitar el cable de suministro de energia de la sujecion de

cable, empuje el cable hacia adentro, presione TAB (lengQeta)
y luego jale el cable hacia fuera.

I
I

Cable de suministro de energfa derecho

1=

Quite el enchufe de suministro de energia y el fleje amarillo de
la base de la m_quina para liberar el sistema de nivelacion

posterior.

2=

Tome con firmeza el cable de suministro de energia y jalelo
para quitar por completo el cable de suministro de energia, la

sujecion de cable y la chaveta del panel posterior.

Cable de suministro de energia enlazado

!

Cable de suministro de energfa enlazado

1=

Tome el fleje de embalaje amarillo con firmeza y jalelo hasta
quitar completamente ambos extremos de la lavadora.

3=

Confirme que se hayan quitado la sujecion de cable (A) y la
chaveta (B).

B .............. ......

A. Sujeci6n de cable B. Chaveta

J

2. Verifique que las dos (2) chavetas de embarque se hayan
quitado con el fleje de embalaje.

14

La nivelacion adecuada de su lavadora evita el ruido y la vibracion excesivos.

Instale las patas niveladoras delanteras

1. Levante la parte delantera de la lavadora unas 4" (10,2 cm)

con un bloque de madera o un objeto similar. El bloque tiene
que soportar el peso de la lavadora.

A

4 It

(10,2 cm)

A. Orificios roscados para las patas

2.

Atornille la contratuerca en cada pata hasta 1" (2,5 cm) de la
base.

Pasos en la ubicaci6n final

1. Deslice la lavadora hasta su ubicacion final.

2.

Incline la lavadora hacia delante hasta que la parte trasera de
la lavadora este por Io menos a 4" (10,2 cm) de distancia del

piso. Usted podra oir el chasquido de las patas traseras
autoajustables al encajar en su lugar. Baje la lavadora al piso.

A

/

4 jt

(10,2cm)

A. Patas autoajustables

3.

Revise la nivelacion de la lavadora colocando un nivel en los
bordes superiores de la lavadora; primero de lado a lado y

luego de frente hacia atrAs.

1 "

(2,5cm)

t

3.

Atornille las patas en los orificios roscados en la esquina
delantera de la lavadora hasta que las tuercas toquen la

lavadora. Gire las patas para instalar.
NOTA: No apriete las tuercas hasta que la lavadora este

nivelada.

....... Y

4.

Incline la lavadora hacia atras y quite el bloque de madera.
Con cuidado baje la lavadora al piso.

4.

Si la lavadora no esta nivelada, muevala ligeramente hacia
fuera, inclinela hacia atras, levante la parte delantera de la

lavadora con el bloque de madera y ajuste las patas hacia
arriba o hacia abajo segOn sea necesario, girAndolas. Gire las

patas hacia la derecha para levantar la lavadora o hacia la
izquierda para bajarla. Repita los pasos 1 a 4 hasta que la

lavadora este nivelada.

5.

Despues de que la lavadora este en su ubicacion final y
nivelada, use una Ilave de boca de %e" 6 14 mm para girar

hacia la izquierda las tuercas de las patas y ajustarlas
firmemente contra la carcasa de la lavadora.

IMPORTANTE: Si las tuercas no estan bien apretadas contra
la carcasa de la lavadora, la lavadora podria vibrar.

15

""_ '_'_"__._.@J'ec2x_ &!_ _. ,.3 .............. _}_.....

La conexion apropiada de la manguera de desagQe protege sus
pisos de los dafios causados por fugas de agua. Lea y siga estas
instrucciones.

La manguera de desagQe esta conectada a su lavadora y se
guarda en el interior de la carcasa de la lavadora.

C6mo sacar lamanguera de desagLie de lacarcasa de la
lavadora

Tire cuidadosamente de la parte superior de la manguera de
desagQe corrugada para sacarla de la lavadora. Siga tirando de

la manguera hasta que aparezca el tramo final. No fuerce el
excedente de la manguera de regreso a la parte posterior de la

lavadora.

//

//

//

DesagLie de la tina de lavadero o desagLie de tubo

vertical

©o_e(s_e s_:}H_s__'_#__:}_s_::,de est ads

La lavadora debe conectarse a los grifos de agua usando las
mangueras de entrada nuevas. No use mangueras viejas.

Introduzca las nuevas arandelas planas (suministradas) en cada
extremo de las mangueras de entrada. Asiente las arandelas con

firmeza en los acoplamientos.

A B

A.Acoplamiento

B.Arandela

Conecte las mangueras de entrada a los grifos del agua

AsegQrese de que la canasta de la lavadora este vacia.

1. Conecte la manguera con laetiqueta "hot" (caliente) al grifo
de agua caliente. Atornille el acoplamiento con la mano hasta

asentarlo en la arandela.

2. Conecte la manguera con la etiqueta "cold" (frio) al grifo de
agua fria. Atornille el acoplamiento con la mano hasta
asentarlo en la arandela.

3. Usando las pinzas, apriete los acoplamientos dos tercios de
vuelta adicional.

C6mo conectar el molde de la manguera de desagLie a la
manguera de desagLie corrugada

A. Hendiduras de la manguera de desagQe

1. Haga pasar el extremo de la manguera de desagQe dentro de
un extremo del molde. Coloque el extremo del molde de la

manguera de desagQe en la hendidura de la manguera de
desagQe.

2. Doble la manguera sobre la parte superior del molde y hagala
pasar por el otro extremo del molde.

C6mo evitar que el agua del desagLie regrese a la
lavadora:

• No fuerce el excedente de la manguera de desagQe en el
tubo vertical. La manguera debe estar afianzada pero Io

suficientemente suelta para proveer un espacio para el aire.

• No coloque el excedente de la manguera en el fondo del
lavadero.

NOTA: No apriete demasiado ni use cinta o selladores en la
valvula. Se pueden da_ar las valvulas.

Limpie las tuberias del agua

• Deje correr el agua de los grifos y las mangueras de entrada
en un lavadero, tubo de desagQe o cubeta para eliminar

particulas que se encuentran en las tuberias del agua, las
cuales podrian obstruir los filtros de la valvula de entrada.

Verifique la temperatura del agua para asegurarse de que la
manguera de agua caliente este conectada al grifo de agua

caliente y que la manguera de agua fria este conectada al
grifo de agua fria.

DesagLie por el piso

No instale el molde de la manguera de desagQe dentro de la
manguera de desagQe corrugada. Quizas se necesiten partes

adicionales. Vea Sistema de desagQe en el piso en "Herramientas
y piezas".

16

Conecte las mangueras de entrada a la lavadora

A

llil

Si conecta solo una manguera de agua, debe tapar el orificio
restante de entrada del agua.

De vez en cuando inspeccione y reemplace las mangueras si
encuentra bultos, torceduras, cortaduras, desgaste o

perdidas de agua.

1. Quite el fleje de embalaje del cable de suministro de energia.
Acomode el cable electrico encima de la consola.

2. Quite todo carton que se uso para mover la lavadora.

A. V_lvula de entrada de agua frfa
B. V_lvula de entrada de agua caliente

1.

Conecte la manguera de agua caliente a la valvula de entrada
inferior.

2.

El conectar el acoplamiento de agua caliente primero facilita
el ajuste de la conexion con las pinzas.

3.

Atornille el acoplamiento con la mano hasta que se asiente
en la arandela.

4.

Usando las pinzas, apriete los acoplamientos dos tercios de
vuelta adicional.

NOTA: No apriete demasiado ni use cinta o selladores en la
valvula. Se pueden dafiar las valvulas.

CZg>

Fleje rebordeado

3.

Enrolle la manguera de desagQe a la pata del lavadero, al
tubo vertical o a las mangueras de entrada utilizando el fleje

de atadura rebordeado. Empuje el ajustador hasta el orificio
mas cercano en el fleje de atadura rebordeado. Vea la
ilustracion A o B.

A B C

Si los grifos de la lavadora y el tubo vertical de desagQe estan
empotrados, ponga el extremo en forma de gancho de la

manguera de desagQe en el tubo vertical. Enrolle con firmeza
el fleje rebordeado alrededor de las mangueras de entrada

del agua y la manguera de desagQe. Vea la ilustracion C.

5. Conecte la manguera de agua fria a la valvula de entrada de
agua superior.

6. Atornille el acoplamiento con la mano hasta que se asiente
en la arandela.

7.

Usando las pinzas, apriete los acoplamientos dos tercios de
vuelta adicional.

NOTA" No apriete demasiado ni use cinta o selladores en la
valvula. Se pueden dafiar las valvulas.

Revise si hay fugas
Abra los grifos del agua y revise si hay fugas. Es posible que

entre un poco de agua en la lavadora, la cual podrA desaguar
m_s tarde.

NOTA: Reemplace las mangueras de entrada despues de 5 afios
de uso para reducir el riesgo de que fallen. Anote las fechas de

instalacion y de reposicion de las mangueras para consulta
futura.

17

1. Revise los requisitos electricos. AsegOrese de tener el
suministro electrico debido y el metodo de conexion a tierra

recomendado. Vea la seccion "Requisitos electricos".

2. Revise para cerciorarse de que todas las piezas ya esten
instaladas. Si hay una pieza extra, vuelva a revisar todos los

pasos para ver cu_l de ellos omitio.

3. Revise para cerciorarse de que tenga todas las herramientas.

4. Revise para cerciorarse de que el material de transporte
amarillo haya sido quitado completamente de la parte

posterior de la lavadora.

5. Deshagase de todos los materiales de embalaje o reciclelos.

6. Revise para cerciorarse de que los grifos de agua esten
abiertos.

7.

Revise si hay fugas de agua alrededor de los grifos y las
mangueras de entrada.

PelJgro de Choque EI6ctrJco

Conecte a un contacto de pared de conexi6n a tierra de

3 terminales.

No quite la terminal de conexi6n a tierra.
No use un adaptador.

No use un cable el_ctrico de extensi6n.
No seguir estas instrucciones puede ocasionar

la muerte, incendio o choque el6ctrico.

9. Quite la pelicula protectora que esta en la consola y cualquier
cinta adhesiva que haya quedado en la lavadora.

10. Lea "Uso de la lavadora" en las Instrucciones para el usuario
de la lavadora.

11.

Para probar y limpiar su lavadora, mida la mitad de la
cantidad recomendada del detergente en polvo o liquido y

viertalo en la canasta de la lavadora o el deposito de
detergente (en algunos modelos). Cierre la tapa. Seleccione

cualquier ciclo, y luego jale la perilla de control de ciclos
hacia afuera para poner en marcha la lavadora. Deje que

termine un ciclo completo.

8. Conecte a un contacto de pared de conexion a tierra de
3 terminales.

18

INSTRUCTIONS D'INSTALLATION DE LA LAVEUSE

SI CURITI DE LA LAVEUSE

Votre securite et celle des autres est tres importante.

Nous donnons de nombreux messages de securite importants dans ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tous les messages de securite et de vous y conformer.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves & vous
et & d'autres.

Voici le symbole d'alerte de securit&

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou

"AVERTISSEMENT". Ces mots signifient •

Risque possible de d_ces ou de blessure grave si vous ne
suivez pas imm_diatement les instructions.

Risque possible de d_ces ou de blessure grave si vous
ne suivez pas les instructions.

Tousles messages de securite vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

19

EXIGENCES D'INSTALLATION

Autres pi_ces

Votre installation peut necessiter des pieces supplementaires. Les

Rassembler les outils et pieces necessaires avant de commencer
I'installation. Les pieces fournies se trouvent dans le panier de la

laveuse.

Outillage n_cessaire pour le raccordement du tuyau de
vidange et des tuyaux d'arriv_e d'eau :

• Pince ouverture a lg/16" • Lampe de poche (option) €:vier de buanderie
(3,95 cm) ou canalisation

Pi_ces fournies : rigide plus haut

pieces mentionnees sont disponibles de votre magasin Sears
local ou du centre de service Sears. Pour obtenir plus de

renseignements, veuillez composer le 1-800-4-MY-HOME ®
(1-800-469-4663}.

Si vous avez : Vous devrez acheter :

d'evacuation

que 96" (2,4 m)

Systeme de pompage (si pas dej&
installe)

B C

A. Bride de retenue pour tuyau de vidange
B. Tuyaux d'arriv_e d'eau (2)
C. Joints plats pour les raccords des tuyaux d'arriv_e d'eau (4)

Outillage n_cessaire pour le raccordement du tuyau de
vidange et le r_glage de I'aplomb de la laveuse :

• Cle plate ou reglable de • Bloc de bois
9/16"(14 mm) • Regle ou metre-ruban

• Niveau

Pi_ces fournies :

A B

A.Attache de fixationperl_e
B.Pieds de nivellementavant avec _crous (2)

Tuyau rigide de

1" (2,5 cm) de
diametre

#:gout en hauteur €:vier de buanderie standard de 20 gal.

Drain de plancher Brise-vide (piece n° 280129); tuyau de

Robinets d'eau
trop eloignes des
tuyaux

d'alimentation

Tuyau de vidange

trop court

Canalisation
d'evacuation

obstruee

La selection de I'emplacement approprie pour la laveuse
permettra d'optimiser sa performance et de minimiser le bruit et

les risques de mouvement de la laveuse.
On peut installer la laveuse dans un sous-sol, une buanderie, un

placard, ou un espace d'encastrement. Voir "Systeme de
vidange".

IMPORTANT • Ne pas installer ni remiser la laveuse a un endroit
expose aux intemperies.

C'est a I'utilisateur du produit qu'incombe la responsabilite de
I'installation.

II vous faudra :

• Chauffe-eau regle pour fournir a la laveuse de I'eau _ 120°F
(49°C).

• Prise de courant electrique reliee a la terre, a moins de 4 pi
(1,2 m) du point de connexion du cordon d'alimentation

I'arriere de la laveuse. Voir "Specifications electriques".
Robinets d'eau chaude et d'eau froide situes a moins de 3 pi

(90 cm) des electrovannes de remplissage de la laveuse; une
pression d'eau de 5-100 Ib/po 2(34,5-690 kPa). Les laveuses

dotees de trois distributeurs necessitent une pression de
20-100 Ib/po 2(138-690 kPa) pour le meilleur rendement.

Adaptateur pour passer d'un tuyau
rigide de 11/4"(3,2 cm) de diametre

1" (2,5 cm) de diametre,
piece n° 280130

(76 L), hauteur 39" (99 cm) ou evier
utilitaire, et pompe de transfert et

raccords (disponibles chez un
fournisseur local de plomberie)

vidange additionnel, piece n° 3357090

2 tuyaux d'alimentation plus longs •
6 pi (1,8 m) piece n° 76314,

10 pi (3 m) piece n° 350008

Ensemble de connexion,
piece n° 280131

Filtre de protection, piece n° 367031

20

• Plancher horizontal avec une pente maximale de 1" (2,5 cm)
sous I'ensemble de la laveuse. L'installation de la laveuse sur

un tapis est deconseill6e.

• Plancher robuste capable de soutenir la laveuse avec une
charge totale (laveuse, eau et linge) de 315 Ib (143 kg).

Ne pas ranger ni faire fonctionner la laveuse & des temperatures
inferieures &32°F (0°C). Un residu d'eau dans la laveuse risque

de causer des dommages & basse temperature. Voir "Entretien
de la laveuse" pour des renseignements sur I'hiverisation.

Installation dans un encastrement ou un placard

Les dimensions indiquees ci-apres sont pour I'espacement
recommande autorise (A et B), sauf les passages d'air d'une

porte de placard. Les dimensions indiquees pour les passages
d'air d'une porte de placard (C) sont les espacements minimaux

requis.

.__3"

(7,6cm)

-f

OlO

8

•L_]_ max, _._6 po2
I,,LI (:_b,t_cm)(310cm2)-

Raccordement & une canalisation d'6vacuation--
mur ou plancher (illustrations A et B)

Le diametre de la canalisation d'evacuation doit _tre d'au moins
2" (5 cm). La capacite d'evacuation de la canalisation ne doit pas

_tre inferieure & 17 gal. (64 L) par minute. Un adaptateur de 1V4"
(3,2 cm) & 1" (2,5 cm) de diametre est disponible pour le tuyau de

rejet & I'egout. Voir "Outillage et pieces".
La partie superieure de la canalisation (point de raccordement)

doit _tre situee entre 39" (99 cm) (mini) et 96" (244 cm) (maxi) au-
dessus du bas de la laveuse.

Pour eviter un effet de siphon, pas plus de 8" (20,3 cm) de tuyau
de vidange ne devrait _tre inser6 & I'interieur de la canalisation

d'evacuation. Immobiliser le tuyau de vidange avec I'attache de
fixation perlee.

39"

(99 Ore)

24pd _

(155cm2)

o"_ 27"--_1-- o" _ 1"# 26y,"91 _ 4"

(0crn) (68,6cm) (0crn) (2,Scrn)(64,8cm) (1O,2cm)

A B

A. Vue avant

B. Vue de profil

C. Porte de placard avec ouvertures d'a_ration

Accorder plus d'espace libre pour faciliter I'installation et
I'entretien.

Un espace supplementaire peut _tre requis pour les moulures
de porte et de plancher et pour les plinthes.

On recommande un espace libre additionnel de 1" (2,5 cm)
de chaque c6te de la laveuse pour minimiser le transfert de

bruit.
Si un placard est ferme par une porte, celle-ci doit comporter

des ouvertures d'aeration en haut et en bas de dimensions
minimales (C). Des portes &jalousies avec ouvertures de

passage d'air en haut et en bas sont acceptables.
II faut aussi prendre en compte I'espace requis entre les

appareils voisins.

___.3"

(7,6cm)

7

C

de

Le tuyau de vidange de la laveuse peut _tre raccorde & une
canalisation d'evacuation (mur ou plancher), ou bien on peut

rejeter I'eau de vidange dans un evier de buanderie ou un siphon
de plancher. Selectionner la methode appropriee d'installation du

tuyau de vidange. Voir "Outillage et pieces".

A

B

I_vierde buanderie (illustration C)

La capacite de I'evier doit _tre d'au moins 20 gal. (76 L). La partie
superieure de I'evier (point de raccordement) doit _tre situee

entre 39" (99 cm) (mini) et 96" (244 cm) (maxi) au-dessus du bas
de la laveuse.

Siphon de plancher (illustration D)

Le siphon de plancher doit comporter un brise-vide qui peut _tre
achete separement. Voir "Outillage et pieces".

Le brise-vide doit _tre situ_ au moins a 28" (71 cm) au-dessus du
bas de la laveuse. Des tuyaux additionnels peuvent _tre
necessaires.

Pour eviter un effet de siphon, ne pas placer plus de 8" (20,3 cm)
de tuyau de vidange en dessous de la partie superieure de la

cuve de lavage. Immobiliser le tuyau de vidange avec I'attache
de fixation perlee.

J

(71 crn) _'_

C D

21

Risque de choc _lectrique

Brancher sur une prise & 3 alv_oles reli_e _ Jaterre.
Ne pas enJever la broche de liaison & la terre.

Ne pas utiliser un adaptateur.
Ne pas utiJiser un c&ble de rallonge.

Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.

Une alimentation de 120 volts, 60 Hz, CA seulement, de
15 ou 20 amperes, protegee par un fusible est requise. On

recommande I'emploi d'un fusible temporise ou disjoncteur. II
est recommande d'utiliser un circuit distinct pour alimenter

uniquement cet appareil.
Cette laveuse est dotee d'un cordon d'alimentation avec

fiche de branchement & 3 broches, pour liaison & la terre.
Pour minimiser le risque de choc electrique, on dolt brancher

le cordon d'alimentation sur une prise de courant murale de
configuration correspondante (3 alveoles) reliee & la terre

conformement aux codes et reglements Iocaux. Si une prise
de configuration correspondante n'est pas disponible, c'est

au client qu'incombent la responsabilite et I'obligation
personnelles de faire installer par un electricien qualifie une

prise adequatement mise a la terre.
Si les codes le permettent et si un conducteur distinct de

mise & la terre est utilise, il est recommande qu'un electricien
qualifie determine si la liaison & la terre est adequate.

• Ne pas effectuer la liaison _ laterre sur une canalisation de
gaz.

• En cas de doute quanta la qualite de la liaison & la terre de la
laveuse, verifier aupres d'un electricien qualifi&

• Ne pas utiliser un fusible dans le circuit neutre ou de liaison &
la terre.

INSTRUCTIONS DE LIAISON _, LA TERRE

Pour une Javeuse reli6e & la terre et connect_e par

un cordon :
Cette laveuse dolt _tre reliee & la terre. En cas d'anomalie

de fonctionnement ou de panne, la liaison & la terre reduira
le risque de choc electrique en offrant au courant electrique

un itin@aire d'evacuation de moindre resistance. Cette
laveuse est alimentee par un cordon electrique comportant

un conducteur relie & la terre et une fiche de branchement
munie d'une broche de liaison & la terre. La fiche dolt @re

branch_e sur une prise de courant appropriee qui est bien
installee et reliee & la terre conformement & tousles codes

et reglements Iocaux.

AVERTISSEIViENT : Le raccordement incorrect de cet

appareil au conducteur de liaison & la terre peut susciter un
risque de choc electrique. En cas de doute quant & la qualite
de la liaison & la terre de I'appareil, consulter un electricien

ou technicien d'entretien qualifi&
Ne pas modifier la fiche de branchement fournie avec

I'appareil - si la fiche ne correspond pas & la configuration
de la prise de courant, demander & un electricien qualifie
d'installer une prise de courant convenable.

Pour une laveuse raccord6e en permanence :
Cette laveuse dolt @treraccordee & un systeme de c&blage
permanent en m_tal relie & la terre ou un conducteur relie &

la terre dolt @treen fonction avec les conducteurs de circuit
et raccordes & la borne de liaison & la terre ou la borne sur

I'appareil menager.

INSTRUCTIONS D'INSTALLATION

Risque du poids excessif

UtiJiser deux ou plus de personnes pour d_placer et

installer Ja laveuse.
Le non=respect de cette instruction peut causer une

blessure au dos ou d'autre blessure.

REMARQUE : Placer la laveuse sur du carton pour proteger le
plancher, avant de la deplacer.

22

Le retrait du materiel d'expedition est necessaire au bon
fonctionnement de I'appareil. Si on ne retire pas le materiel

d'expedition, on constatera un bruit excessif de la laveuse.

1. Approcher la laveuse jusqu'& environ 3 pi (90 cm) de son
emplacement d'installation final.

2. La laveuse dolt se trouver en position verticale et ne dolt pas
_tre inclinee avant le retrait du materiel d'expedition.

3. Localiser le materiel d'expedition jaune & I'arriere de
I'appareil, pros de la partie inferieure. Suivre les etapes

concernant votre modele (laveuse avec cordon d'alimentation
droit et dispositif d'immobilisation ou version avec cordon

d'alimentation en boucle).

Cordon d'alimentation droit

4.

Pour retirer le cordon d'alimentation du dispositif
d'immobilisation, enfoncer le cordon d'alimentation, appuyer

sur TAB (languette), puis tirer sur le cordon d'alimentation pour
le sortir.

I
I

Cordon d'alimentation droit

1.

Oter la fiche du cordon d'alimentation et la sangle jaune de la
base de I'appareil pour liberer le systeme de nivellement

arriere.

2.

Saisir fermement le cordon d'alimentation et tirer pour le
sortir compl_tement avec le dispositif d'immobilisation ainsi

que la broche du panneau arriere.

Cordon d'alimentation en boucle

!
!

Cordon d'afimentation en boucle

1.

Saisir fermement la sangle d'expedition jaune et tirer jusqu'&
ce que les deux extremit6s soient completement degag6es
de la laveuse.

U i

J

3.

Verifier que le dispositif d'immobilisation (A)et la broche (B)
ont et6 retires.

A. Dispositif d'immobilisa tion du

cordon d'alimentation

B. Broche

2. Verifier que deux (2) goupilles ont et6 retirees avec la sangle
d'expedition.

23

Un bon aplomb de la laveuse evite le bruit et les vibrations excessifs.

Installation des pieds de nivellement avant

1. Soulever I'avant de la laveuse d'environ 4" (10,2 cm) avec un
bloc de bois ou un objet semblable. Le bloc doit pouvoir
supporter le poids de la laveuse.

A

4 It

(10,2cm)

A. Troustaraud_spour les pieds

2.

Visser I'ecrou sur chaque pied de nivellement jusqu'&
1" (2,5 cm) de la base.

I_tapes dans I'emplacement final

1.

Faire glisser la laveuse & son emplacement final.

2.

Incliner la laveuse vers I'avant pour soulever I'arriere & au
moins 4" (10,2 cm) du plancher. On peut percevoir le son

emis Iors de I'auto-reglage des pieds arriere. Abaisser la
laveuse jusqu'au plancher.

A

A. Pieds autor_glables

3.

Verifier I'aplomb de la laveuse en plagant un niveau sur les
bords superieurs de la laveuse transversalement, puis dans le

sens avant arriere.

1 "

(2,5cm)

3.

Visser les pieds dans les trous taraudes aux coins avant de la
laveuse jusqu'& ce que les ecrous touchent la laveuse. Faire

pivoter le pied pour I'installer.
REMARQUE • Ne pas serrer les ecrous tant que la laveuse

n'est pas d'aplomb.

.......... j

4.

Incliner la laveuse vers I'arriere et enlever le bloc de bois.
Abaisser doucement la laveuse jusqu'au plancher.

4. Si la laveuse n'est pas d'aplomb, la deplacer legerement,
I'incliner vers I'arriere et soulever I'avant avec un bloc de bois

et ajuster le deploiement des pieds selon le besoin en faisant
pivoter les pieds. Tourner les pieds dans le sens horaire pour

lever la laveuse ou dans le sens antihoraire pour baisser la
laveuse. Rep6ter les etapes 1 a 4 jusqu'& ce que la laveuse

soit d'aplomb.

5. Apres avoir place la laveuse d'aplomb & son emplacement
final, utiliser une cle plate de %e" (14 mm) pour visser les

ecrous sur les pieds dans le sens antihoraire, fermement
contre la caisse de la laveuse.

IMPORTANT : Si les ecrous ne sont pas bloqu6s contre la
caisse de la laveuse, la laveuse peut vibrer.

24

Veiller & raccorder correctement le tuyau de vidange pour
qu'aucune fuite d'eau ne puisse det6riorer le plancher. Lire les
instructions ci-dessous et les suivre & la lettre.

Le tuyau de vidange est connecte & la laveuse et est remise
I'interieur de la caisse de la laveuse.

Retirer le tuyau de vidange de la caisse de la laveuse

Tirer doucement sur le haut du tuyau pour extraire le tuyau de
vidange ondule de la laveuse. Continuer de tirer sur le tuyau

jusqu'& ce que I'extremit6 apparaisse. Ne pas reins6rer de force
I'excedent de tuyau de vidange dans I'arriere de la laveuse.

/

/

/

/

/

/

/

/

/

Vidange dans I'_vier de buanderie ou dans le tuyau de

rejet & I'_gout

C/eau

La laveuse doit _tre connectee aux robinets d'eau & I'aide des
nouveaux tuyaux d'arrivee d'eau. Ne pas utiliser de tuyaux
usages.

Installer une rondelle plate neuve (fournie) dans chaque extremite
du tuyau d'arrivee d'eau. Enfoncer fermement chaque rondelle

dans le raccord.

A B

A, Raccord
B, Rondelle

Raccordement des tuyaux d'arriv_e d'eau aux robinets

Verifier que le panier de la laveuse est vide.

1. Connecter le tuyau comportant la mention Hot (chaud) au
robinet d'eau chaude. Visser completement le raccord &la

main pour qu'il comprime la rondelle.

2. Connecter le tuyau comportant la mention Cold (froid) au
robinet d'eau froide. Visser completement le raccord &la

main pour qu'il comprime la rondelle.

3. Terminer le serrage des raccords--deux tiers de tour--avec
une pince.

Connexion de la bride de retenue sur le tuyau de vidange
ondul_

A, Redressements du tuyau de vidange

1. Faire passer I'extremit6 du tuyau de vidange dans I'une des
extremit6s de la bride de retenue. Placer I'extremit6 de la

bride de retenue dans le redressement du tuyau de vidange.

2. Plier le tuyau sur la partie superieure de la bride de retenue et
le faire passer dans I'autre extremit6 de la bride de retenue.

Pour emp_cher reau de vidange de refluer dans la laveuse :

• Ne pas forcer I'excedent de tuyau dans le tuyau de rejet &
I'egout. Le tuyau de vidange devrait _tre bien immobilise, tout

en permettant le passage de I'air.

• Ne pas mettre I'excedent du tuyau au fond de I'evier de
buanderie.

REMARQUE • Ne pas serrer excessivement ni utiliser du
ruban adhesif ou un materiau d'etancheite sur la valve. Des

dommages pourraient en resulter.

Purger les canalisations d'eau

• Faire couler de I'eau par les deux robinets et les tuyaux
d'arrivee d'eau, dans un un evier de buanderie, dans un tuyau

de rejet & I'egout ou dans un seau pour ejecter toutes les
particules solides presentes dans la canalisation qui

pourraient obstruer les tamis & I'entree de la laveuse.

• Verifier la temperature de I'eau pour s'assurer que le tuyau
d'eau chaude est connecte au robinet d'eau chaude et que le

tuyau d'eau froide est connecte au robinet d'eau froide.

Drain de plancher

Ne pas installer la bride de retenue sur la section ondulee du
tuyau de vidange. Des pieces additionnelles peuvent _tre

necessaires. Voir Drain de plancher a la section "Outillage et
pieces".

25

Raccorder les tuyaux d'arriv_e d'eau & la laveuse

A. E-lectrovanne d'alimentation--eau froide
B. E-lectrovanne d'alimentation--eau chaude

1. Connecter le tuyau d'eau chaude & I'electrovanne inferieure.

2. La connexion du tuyau d'eau chaude en premier facilite le
serrage du raccord avec la pince.

3. Visser completement le raccord & la main pour qu'il
comprime la rondelle.

C

7=

Terminer le serrage des raccords--deux tiers de tour--avec
une pince.

REMARQUE • Ne pas serrer excessivement ni utiliser du
ruban adhesif ou un materiau d'etanch6it6 sur la valve. Des

dommages pourraient en resulter.

Inspection-- recherche des fuites

Ouvrir les robinets d'eau; inspecter pour rechercher les fuites.
Une petite quantite d'eau peut pen6trer dans la laveuse. II suffira

de la vidanger plus tard.
REMARQUE • Remplacer les tuyaux d'arrivee d'eau apr_s 5 ans

d'utilisation pour reduire le risque de defaillance intempestive.
Prendre note de la date d'installation ou de remplacement des

tuyaux d'arrivee d'eau, pour ref6rence ulterieure.

• Si on ne raccorde qu'une canalisation d'eau, il faut mettre un
bouchon sur I'autre entree d'arrivee d'eau.

• Inspecter periodiquement les tuyaux; les remplacer en cas de
gonflement, d'ecrasement, de coupure, d'usure ou si une

fuite se manifeste.

1. Oter la sangle d'expedition du cordon d'alimentation. Faire
passer le cordon d'alimentation par-dessus la console.

2. Enlever tout carton utilise pour le deplacement de la laveuse.

4=

Terminer le serrage des raccords--deux tiers de tour--avec
une pince.

REMARQUE • Ne pas serrer excessivement ni utiliser du
ruban adhesif ou un materiau d'etanch6it6 sur la valve. Des

dommages pourraient en resulter.

5. Connecter le tuyau d'eau froide & I'electrovanne superieure.

6. Visser completement le raccord & la main pour qu'il
comprime la rondelle.

Attache de fixation perlde

3=

Attacher le tuyau de vidange au pied de I'evier de buanderie,
au tuyau rigide de rejet a I'egout ou aux tuyaux d'arrivee
d'eau, avec I'attache de fixation perlee. Pousser I'el6ment de

fixation dans le trou le plus proche de I'attache de fixation.
Voir I'illustration A ou B.

k.

A B C

Si les robinets d'eau et le tuyau rigide de rejet & I'egout
sont places en retrait, introduire I'extremit6 de la bride de

retenue du tuyau de vidange dans le tuyau rigide de rejet
I'egout. Attacher fermement les tuyaux d'arrivee d'eau et le

tuyau de vidange ensemble, avec I'attache de fixation. Voir
I'illustration C.

26

1. Consulter les specifications electriques. Verifier que la
tension electrique disponible est correcte et que la prise de
courant est convenablement reliee a la terre. Voir

"Specifications electriques".

2. Verifier que toutes les pieces sont maintenant installees. S'il
reste des pieces, etudier attentivement la description de

chaque etape pour identifier quelle etape a et6 omise.

3. Verifier que tousles outils utilises sont presents.

4. Verifier que la sangle d'expedition jaune a et6 enlevee
completement de I'arriere de la laveuse.

5. Jeter ou recycler tousles materiaux d'emballage.

6. Verifier que chaque robinet d'arrivee d'eau est ouvert.

7. Inspecter pour rechercher les fuites - autour des robinets et
des tuyaux d'arrivee d'eau.

Risque de choc _lectrique

Brancher sur une prise & 3 aiv_oles reli_e & la terre.
Ne pas enlever la broche de liaison & la terre.
Ne pas utiliser un adaptateur.

Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer

un d_c_s, un incendie ou un choc _lectrique.

9.

Enlever la pellicule de protection sur la console, et les rubans
adhesifs qui peuvent rester colles sur la laveuse.

10.

Lire la section "Utilisation de la laveuse" dans les Instructions
pour I'utilisateur de la laveuse.

11.

Pour tester et nettoyer la laveuse, mesurer la moitie de la
quantite normale recommandee de detergent en poudre ou

liquide et la verser dans le panier de la laveuse ou dans le
distributeur de detergent (sur certains modeles). Fermer le

couvercle. Selectionner n'importe quel programme, puis tirer
le bouton de commande de programme pour mettre la
laveuse en marche. Laisser la machine executer un

programme complet.

8. Brancher sur une prise a 3 alveoles reliee a la terre.

27

Your Home

For expert troubleshooting and home solutions advice:

anage

www.managemyhome.com

For repair - in your home - of all major brand appliances,

lawn and garden equipment, or heating and cooling systems,

no matter who made it, no matter who sold it t

For the replacement parts, accessories and

owner's manuals that you need to do-it-yourself.

For Sears professional installation of home appliances

and items like garage door openers and water heaters.

1-800-4-MY-HOME ® (1-800-469-4663)

Call anytime, day or night (U.S.A. and Canada)

www.sears.com www.sears.ca

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call anytime for the location of your nearest

Sears Parts & Repair Service Center

1-800-488-1222 (U.S.A.) 1-800-469-4663 (Canada)

www.sears.com www.sears.ca

To purchase a protection agreement on a product serviced by Sears:

1-800-827-6655 (U.S.A.)

Para pedir servicio de reparacidn

a domicilio, y para ordenar piezas:

1-888-SU-HOGAR ®

1-800-361-6665 (Canada)

Au Canada pour service en frangais:

1-800-LE-FOYER Mc

(1-800-533-6937)

www.sears.ca

Sea/rs

W10026350C

© 2008 Whirlpool Corporation. Benton Harbor, Michigan 49022

Printed in U.S.A.

Impreso en EE,UU.

Imprime aux E.-U.

2/08
