Kenmore 10656686500, 10656689500, 10656684500, 10656683500, 10656682500 Owner’s Manual

®

Side by Side Refrigerator

Refrigerador de dos puertas

:i

R_frig_rateur c6te & c6te

F "q

/

J

Sears Roebuck and Co., Hoffman Estates, IL 60179 U.S.A. www.sears.com

2308155 Sears Canada Inc., Toronto, Ontario, Canada M5B 2B8 www.sears.ca

TABLEOF CONTENTS

WARRANTY

WARRANTY ..................................................................................... 2

REFRIGERATOR SAFETY .............................................................. 3

Proper Disposal of Your Old Refrigerator .................................... 3

INSTALLATION INSTRUCTIONS .................................................. 4

Unpack the Refrigerator ............................................................... 4

Location Requirements ................................................................ 4

Electrical Requirements ................................................................ 5

Water Supply Requirements ........................................................ 5

Base Grille .................................................................................... 5

Refrigerator Doors ........................................................................ 6

Adjust the Doors ........................................................................... 7

Connect the Water Supply ........................................................... 8

Prepare the Water System ........................................................... 9

Normal Sounds ............................................................................. 9

REFRIGERATOR USE .................................................................... 9

Ensuring Proper Air Circulation .................................................... 9

Using the Controls ..................................................................... 10

Water and Ice Dispensers ......................................................... 11

Water Filter Status Light ............................................................ 12

Water Filtration System ............................................................. 12

Ice Maker and Storage Bin ........................................................ 13

REFRIGERATOR FEATURES ..................................................... 14

Refrigerator Shelves .................................................................. 14

Dell Drawer ................................................................................ 14

Convertible Vegetable/Meat Drawer, Crisper and Covers ....... 14

Convertible Vegetable/Meat Drawer Temperature Control ...... 15

Crisper Humidity Control ........................................................... 15

Wine or Can/Bottle Rack ........................................................... 15

Utility Bin .................................................................................... 15

FREEZER FEATURES ................................................................. 16

Freezer Shelf .............................................................................. 16

Tilt-out Freezer Basket or Bin ................................................... 16

DOOR FEATURES ....................................................................... 16

Tilt-out Freezer Door Bin ........................................................... 16

Chilled Door Bin ......................................................................... 16

Door Rails or Bins...................................................................... 17

Door Bins ................................................................................... 17

Tilt-out Fruit Bin ......................................................................... 17

REFRIGERATOR CARE ............................................................... 18

Cleaning ..................................................................................... 18

Changing the Light Bulbs .......................................................... 18

Power Interruptions ................................................................... 19

Vacation and Moving Care ........................................................ 19

TROUBLESHOOTING .................................................................. 20

PROTECTION AGREEMENTS .................................................... 22

In the U.S.A ................................................................................ 22

In Canada .................................................................................. 23

ACCESSORIES ............................................................................ 23

WATER FILTER CERTIFICATIONS ............................................ 23

PRODUCT DATA SHEET ............................................................ 24

SERVICE NUMBERS ............................................... BACK COVER

ONE-YEAR FULL WARRANTY ON REFRIGERATOR

For one year from the date of purchase, when this refrigerator is
operated and maintained according to the instructions supplied
with it, Sears will repair this refrigerator, free of charge, if
defective in material or workmanship. This time period does not
include the refrigerator water filter cartridge (if equipped), which
is an expendable part warranted for only 30 days (see below).

FIVE-YEAR FULL WARRANTY ON SEALED REFRIGERATION
SYSTEM

For five years from the date of purchase, when this refrigerator is
operated and maintained according to the instructions supplied
with it, Sears will repair the sealed system (consisting of
refrigerant, connecting tubing, and compressor), free of charge, if
defective in materials or workmanship.

30-DAY FULL WARRANTY ON WATER FILTER CARTRIDGE
(if equipped)

For thirty days from the date of purchase, Sears will replace the
refrigerator water filter cartridge if it is defective in materials or
workmanship.

WARRANTY RESTRICTION

All above warranty coverage applies only to refrigerators which

are used for storage of food for private household purposes.

WARRANTY SERVICE

Warranty service is available in the United States or Canada by
contacting Sears at 1-800-4-MY-HOME ®(1-800-469-4663).

This warranty applies only while this product is in use in the

United States or Canada.

This warranty gives you specific legal rights, and you may also

have other rights which vary from state to state or province to
province.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

PRODUCT RECORD

In the space below, record your complete model number, serial
number, and purchase date. You can find this information on the

model and serial number label located on the inside wall of the
refrigerator compartment.

Have this information available to help you obtain assistance or
service more quickly whenever you contact Sears concerning

your refrigerator.

Model number106.

Serial number

Purchase date

Save these instructions and your sales receipt for future
reference.

REFRIGERATOR SAFETY

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety

messages.

This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.

All safety messages will follow the safety alert symbol and either the word "DANGER" or "WARNING."

These words mean:

You can be killed or seriously injured if you don't immediately

follow instructions.

You can be killed or seriously injured if you don't follow
instructions.

All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.

IMPORTANT SAFETY INSTRUCTIONS

WARNING: To reduce the risk of fire, electric shock, or injury when using your refrigerator, follow these basic precautions:

mPlug into a grounded 3 prong outlet. _,Use nonflammable cleaner.
mDo not remove ground prong.
mDo not use an adapter.

mDo not use an extension cord.
mDisconnect power before servicing.

mReplace all parts and panels before operating.
mRemove doors from your old refrigerator.

SAVE THESE INSTRUCTIONS

_,Keep flammable materials and vapors, such as gasoline,

away from refrigerator.

_,Use two or more people to move and install refrigerator.
_,Disconnect power before installing ice maker (on ice maker

kit ready models only).

_,Use a sturdy glass when dispensing ice or water (on some

models).

Proper Disposal of Your Old Refrigerator

IMPORTANT: Child entrapment and suffocation are not problems

of the past. Junked or abandoned refrigerators are still dangerous

- even if they will sit for "just a few days." If you are getting rid of
your old refrigerator, please follow these instructions to help
prevent accidents.

Before you throw away your old refrigerator or freezer:

• Take off the doors.

• Leave the shelves in place so that children may not easily
climb inside.

INSTALLATION INSTRUCTIONS

Excessive Weight Hazard

Use two or more people to move and install
refrigerator.

Failure to do so can result in back or other injury.

Remove the Packaging

Remove tape and glue residue from surfaces before turning
on the refrigerator. Rub a small amount of liquid dish soap
over the adhesive with your fingers. Wipe with warm water
and dry.

Do not use sharp instruments, rubbing alcohol, flammable
fluids, or abrasive cleaners to remove tape or glue. These
products can damage the surface of your refrigerator. For
more information see "Refrigerator Safety."

When Mov}ng Your Refrigerator:
Your refrigerator is heavy. When moving the refrigerator

for cieaning or service, be sure to protect the floor.
A{ways pu[[ the refrigerator straight out when moving it.
Do not wigg{e or "walk" the refrigerator when trying to move
it, as floor damage could occur.

Explosion Hazard

Keep f}ammable mateda{s and vapors, such as
gasoline, away from refrigeratoro

Failure to do so can resu}t in death, explosion, or fire°

To ensure proper ventilation for your refrigerator, allow for 1/_,,

(1.25 cm) space on each side and at the top. When installing your
refrigerator next to a fixed wall, leave 2" (5.08 cm) minimum on
each side (depending on your model) to allow for the door to
swing open. If your refrigerator has an ice maker, allow extra
space at the back for the water line connections.

NOTE: It is recommended that you do not install the refrigerator
near an oven, radiator, or other heat source. Do not install in a
location where the temperature will fall below 55°F (13°C).

Clean Before Using

After you remove all of the packaging materials, clean the inside
of your refrigerator before using it. See the cleaning instructions
in "Refrigerator Care."

Important information to know about glass shelves

and covers:

Do not clean glass shelves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal Glass
shelves and covers are heavy. Use specia{ care when
removing them to avoid impact from dropping.

112"(1.25 crn)

I I -- I!

J

2" (5.08 _)

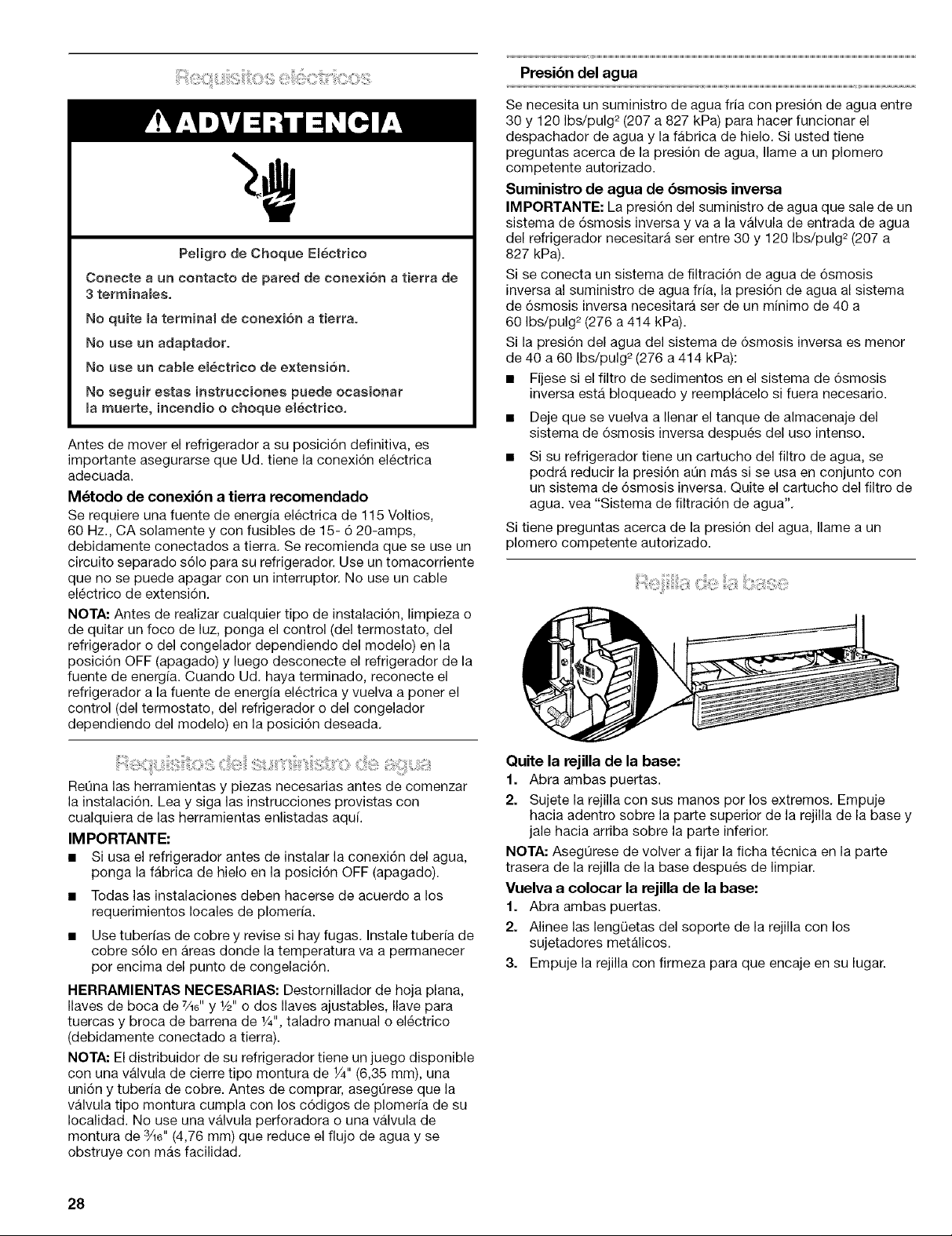

Electricam Shock Hazard

Pmuginto a grounded 3 prong outlet,

Do not remove ground prong,
Do not use an adapter,
Do not use an extension cord,

Failure to follow these instructions can result in death,
fire, or eiectricam shock,

Before you move your refrigerator into its final location, it is
important to make sure you have the proper electrical

connection.

Recommended Grounding Method

A 115 Volt, 60 Hz., AC only 15- or 20-amp fused, grounded
electrical supply is required. It is recommended that a separate
circuit serving only your refrigerator be provided. Use an outlet
that cannot be turned off by a switch. Do not use an

extension cord.
NOTE: Before performing any type of installation, cleaning, or

removing a light bulb, turn the control (Thermostat, Refrigerator
or Freezer Control depending on the model) OFF and then
disconnect the refrigerator from the electrical source. When you
are finished, reconnect the refrigerator to the electrical source
and reset the control (Thermostat, Refrigerator or Freezer Control
depending on the model) to the desired setting.

Water Pressure

A cold water supply with water pressure of between 30 and
120 psi (207 - 827 kPa) is required to operate the water dispenser
and ice maker. If you have questions about your water pressure,
call a licensed, qualified plumber.

Reverse Osmosis Water Supply

IMPORTANT: The pressure of the water supply coming out of a
reverse osmosis system going to the water inlet valve of the
refrigerator needs to be between 30 and 120 psi (207 - 827 kPa).

If a reverse osmosis water filtration system is connected to your
cold water supply, the water pressure to the reverse osmosis
system needs to be a minimum of 40 to 60 psi (276 - 414 kPa).

If the water pressure to the reverse osmosis system is less than
40 to 60 psi (276 - 414 kPa):

• Check to see whether the sediment filter in the reverse
osmosis system is blocked. Replace the filter if necessary.

Allow the storage tank on the reverse osmosis system to refill
after heavy usage.

If your refrigerator has a water filter cartridge, it may further
reduce the water pressure when used in conjunction with a
reverse osmosis system. Remove the water filter cartridge.
See "Water Filtration System."

If you have questions about your water pressure, call a licensed,
qualified plumber.

Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed

here.

IMPORTANT:

• If you turn the refrigerator on before the water line is
connected, turn the ice maker OFR

• All installations must meet local plumbing code requirements.

• Use copper tubing and check for leaks. Install copper tubing
only in areas where the household temperatures will remain
above freezing.

TOOLS NEEDED: Flat-blade screwdriver, 7/16IIand 1/211open-end
wrenches or two adjustable wrenches, 1/4"nut driver and drill bit,
hand drill or electric drill (properly grounded).

NOTE: Your refrigerator dealer has a kit available with a 1/4"
(6.35 mm) saddle-type shutoff valve, a union, and copper tubing.
Before purchasing, make sure a saddle-type valve complies with
your local plumbing codes. Do not use a piercing-type or 3/16"
(4.76 mm) saddle valve which reduces water flow and clogs more
easily.

Remove the Base Grille:

1. Open both doors,

2. Place hands along the ends of the grille, Push in on the top of
the base grille and pull up on the bottom,

NOTE: Be sure to refasten the Tech Sheet behind the base grille
after cleaning.

Replace the Base Grille:

1. Open both doors.

2. Line up the grille support tabs with the metal clips.

3. Push the grille firmly to snap it into place.

Gathertherequiredtoolsandpartsbeforestartinginstallation.
TOOLSNEEDED:1/4"hex-headsocketwrench,%6"hex-headsocketwrenchandaflat-bladescrewdriver.

IMPORTANT:Beforeyoubegin,turntherefrigeratorcontrolOFRUnplugrefrigeratorordisconnectpower.Removefoodandany
adjustabledoororutilitybinsfromdoors.

NOTE:Itmaybenecessarytoremoveeitherthedoorhandleorthedoorstogetyourproductthroughthedoorwayofyourhome.
Measurethedoorwaytoseewhetheryouneedtoremovetherefrigeratorhandlesorthedoors.

EBectricalShockHazard

Disconnect power before removing doors.

Reconnect both ground wires before operating.

Failure to do so can result in death or electrical shock.

Top Left Hinge

Do Not Remove Screw A

I

Door RemovaJ

A

Do Not Remove Screw A

StyJe 1
Handle

Removal
(OptionaJ}

Style 2
Handle

RemovaJ
(OptionaJ)

Bottom Hinge

B

Do Not Remove
Screw A

Levet

Front Leveting

A. Leveling Screw

Remove the Handles (optional)

Replace the Doors and Hinges

Style 1

1. Apply firm pressure with your hand on the face of trim. Slide
top trim up and bottom trim down away from handle. Lift trim
pieces off shoulder screws. See Graphic 1.

2. Remove handle screws and handles. See Graphic 1.

3. Move refrigerator into place. Replace handles as shown. See
Graphic 1.

Style 2

1. Apply firm pressure on the handle to slide it up and off of the

shoulder screws. See Graphic 1.

2. Move refrigerator into place. Replace handles as shown. See
Graphic 1.

Remove the Doors

E_ectrical Shock Hazard

Disconnect power before removing doors.
Failure to do so can result in death or eiectrica_ shock.

1. Unplug refrigerator or disconnect power.

2. Open both refrigerator doors. Remove the base grille by
pulling up on the bottom outside corners. See Graphic 2.

3. Close both doors and keep them closed until you are ready to
lift them free from the cabinet.

4.

If you have a dispenser (ice or water), disconnect the water
dispenser tubing located behind the base grille on the freezer
door side. See Graphic 3.

• Press the red outer ring against the face of fitting and pull

the dispenser tubing free.

• On some models, remove the tubing from hose clip.

5. Remove the top left hinge cover and screws as shown. See
Graphic 4. Do not remove screw A.

6. Remove remaining left hinge screws and hinge as shown in
Graphic 4. Do not remove screw A.

7. Lift freezer door straight up off bottom hinge. See Graphic 5.
The water dispenser tubing remains attached to the freezer
door and pulls through the bottom left hinge. Make sure you
protect the dispenser tubing from damage.

8. Remove the top right hinge cover and screws as shown in
Graphic 6. Do not remove screw A.

9. Lift the refrigerator door straight up off bottom hinge.

10. It may not be necessary to remove the bottom hinge to move
the refrigerator through a doorway. Both bottom hinges have

similar construction.

• If necessary, disassemble the hinges as shown in

Graphic 7. Do not remove screw A.

1. Replace both bottom hinges, if removed. Tighten screws.

2. Feed the dispenser tubing through the bottom left hinge
before replacing the freezer door on the hinge. Assistance
may be needed.

NOTE: Provide additional support for the doors while the top
hinges are being replaced. Do not depend on the door magnets
to hold the doors in place while you are working.

3. Reconnect water dispenser tubing by pushing tubing into
fitting until it stops and black mark touches face of the red

outer ring. See Graphic 3. On some models, replace tubing in
hose clip.

4. Align and replace the top left hinge as shown. See Graphic 4.
Tighten screws.

5. Reconnect wiring plug.

6. Replace left hinge cover and screw.

7. Replace the refrigerator door by carefully lifting the door onto
the bottom right hinge.

8. Align and replace the top right hinge as shown. See
Graphic 6. Tighten screws.

9. Replace hinge cover and screws. Tighten screws.

10. Plug in refrigerator or reconnect power.

Door Closing ""

1. Move the refrigerator into its final position.

2. Place a level inside the refrigerator at the back of the top
shelf. See Graphic 8.

3. Locate the leveling screws behind the base grille of the
refrigerator on either side.

4. Use a hex-head socket wrench to adjust the rear roller
leveling screws until the refrigerator is level. Turn the rear
roller leveling screw to the right to raise that side of the
refrigerator or turn the leveling screw to the left to lower that
side. See Graphic 10. Make sure refrigerator is level before
proceeding.

5. Check the door alignment after leveling the refrigerator.

Align the Doors

IMPORTANT: First level the back of the refrigerator as described

in "Door Closing."
The doors may be uneven after leveling the refrigerator. See

Graphic 9. The doors are preset at the factory so that the
refrigerator door is higher than the freezer door by approximately
the thickness of a quarter. Once the doors are loaded with food,
they should be even. Ifthe door height needs to be adjusted after
the doors have been loaded with food, follow these steps.

1. Use a hex-head socket wrench to adjust the front roller
leveling screws until the doors are even. Turn the front roller
leveling screw to the right to raise that side of the refrigerator
or turn the leveling screw to the left to lower that side. See
Graphic 10.

NOTE: Open and close both the refrigerator and freezer
doors after each adjustment to check the door alignment.

Open the doors and replace the base grille. Line up the grille
support tabs with the metal clips. Push the grille firmly to
snap it into place.

NOTE: Be sure to refasten the Tech Sheet behind the base
grille.

_ii:;iiiiiii,',O_ii_;i_,_i!!_!_Oii_iii:If:!!_,i_!!i!__ii_ii_i:ji_:ii_!!iiiiii:,_ili!i!!_S_i_:ii_:i:ii_,!i:::i_,i_j¸

Read all directions before you begin.
IMPORTANT: Ifyou turn the refrigerator on before the water line

is connected, turn the ice maker OFR

NOTE: Tighten the nut by hand. Then tighten it with a wrench
two more turns. Do not overtighten.

Connect to Water Line

1. Unplug refrigerator or disconnect power.

2. Turn OFF main water supply. Turn ON nearest faucet long
enough to clear line of water.

3. Locate a 1/2"(12.70 mm) to 11/4'' (3.18 cm) vertical cold water
pipe near the refrigerator.

IMPORTANT:

• Make sure it is a cold water pipe.

• Horizontal pipe will work, but drill on the top side of the

pipe, not the bottom. This will help keep water away from
the drill and normal sediment from collecting in the valve.

4. Determine the length of copper tubing you need. Measure
from the connection on the lower rear corner of the

refrigerator to the water pipe. Add 7 ft (2.1 m) to allow for
cleaning. Use 1/4"(6.35 mm) O.D. (outside diameter) copper
tubing. Be sure both ends of copper tubing are cut square.

5. Using a grounded drill, drill a 1/4"(6.35 mm) hole in the cold
water pipe you have selected.

e

i i¸¸ _ii_

F E D

A. Cold waterpipe E.Compression sleeve
B. Pipe clamp F. Shutoff valve
C. Copper tubing G. Packingnut
D.Compression nut

6. Fasten shutoff valve to cold water pipe with pipe clamp. Be
sure outlet end is solidly inthe 1/4"(6.35 mm) drilled hole in the
water pipe and that washer is under the pipe clamp. Tighten
packing nut. Tighten the pipe clamp screws slowly and
evenly so the washer makes a watertight seal. Do not
overtighten or you may crush the copper tubing.

7. Slip the compression sleeve and compression nut on the
copper tubing as shown. Insert the end of the tubing into the
outlet end squarely as far as it will go. Screw the compression
nut onto the outlet end with an adjustable wrench. Do not
overtighten.

8. Place the free end of the tubing into a container or sink, and
turn ON main water supply and flush out the tubing until
water is clear. Turn OFF the shutoff valve on the water pipe.
Coil the copper tubing.

A B c

A. Refrigerator water tubing
B. Nut (provided)

C. Bulb

D E F G

E.Ferrule (purchased)
F.Nut (purchased)

G.Household water line

D. Coupling (provided)

4.

Turn shutoff valve ON.

5.

Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.

Style 2

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing
on the rear of the refrigerator.

3. Thread the provided nut onto the water valve as shown.
NOTE: Tighten the nut by hand. Then tighten it with a wrench

two more turns. Do not overtighten.

A

B

A.Bulb
B.Nut (provided)

4. Turn shutoff valve ON.

5. Check for leaks. Tighten any nuts or connections (including
connections at the valve) that leak.

Complete the Installation

Connect to Refrigerator

Style 1

1. Unplug refrigerator or disconnect power.

2. Remove the shipping tape from the gray, coiled water tubing
on the rear of the refrigerator.

3. A 1/4"x 1/4"coupling is needed to order to connect the water
tubing to an existing household water supply line. Thread the
provided nut onto the coupling on the end of the copper
tubing.

E_ectricat Shock Hazard
Plug into a grounded 3 prong outlet.
Do not remove ground prong.

Do not use an adapter.
Do not use an extension cord.

Failure to follow these instructions can result in death,

fire, or electrical shock.

1. Plug in refrigerator or reconnect power.

2. Flush the water system. See "Prepare the Water System."

NOTE:Itmaytakeupto24hoursforyouricemakertobegin
producingice.

Pleasereadbeforeusingthewatersystem.
Immediatelyafterinstallation,followthestepsbelowtomake

surethatthewatersystemisproperlycleaned.

1. Openthefreezerdoorandturnofftheicemaker.TheON/
OFFswitchislocatedonthetoprightsideofthefreezer
compartment.MovetheswitchtotheOFF(right)settingas

shown.

NOTES:

Makesurethebasegrillefilterisproperlyinstalledandthe
capisinthehorizontalposition.

Do not use with water that is microbiologically unsafe or
of unknown quality without adequate disinfection before

or after the system. Systems certified for cyst reduction

may be used on disinfected waters that may contain
filterable cysts.

Use a sturdy container to depress the water dispenser bar
until the water begins to flow. Flush the water system by
dispensing and discarding 1.5 gal. (5.4 L)of water. Cleaning
the system will take approximately 3 minutes and will help
clear air from the line. Additional flushing may be required in

some households.
NOTE: As air is cleared from the system, water may spurt out

of the dispenser.
Open the freezer door and turn on the ice maker. Move the

switch to the ON (left) position. Please refer to the "Ice Maker
and Storage Bin" section for further instructions on the
operation of your ice maker.

• Allow 24 hours to produce the first batch of ice.

• Discard the first three batches of ice produced.

• Depending on your model, you may want to select the

maximum ice feature to increase the production of ice.

• You may hear the evaporator fan motor circulating air through
the refrigerator and freezer compartments. The fan speed
may increase as you open the doors or add warm food.

• Rattling noises may come from the flow of refrigerant, the
water line, or items stored on top of the refrigerator.

• Water dripping on the defrost heater during a defrost cycle
may cause a sizzling sound.

• As each cycle ends, you may hear a gurgling sound due to
the refrigerant flowing in your refrigerator.

• Contraction and expansion of the inside walls may cause a
popping noise.

• You may hear air being forced over the condenser by the
condenser fan.

• You may hear water running into the drain pan during the
defrost cycle.

REFRIGERATOR USE

In order to ensure proper temperatures, you need to permit air to
flow between the two sections. Cold air enters the bottom of the

freezer section and moves up. It then enters the refrigerator
section through the top vent. On Style 2 (Multiflow) models, this
air is also evenly distributed throughout the refrigerator
compartment through six vents on the back wall. Air then returns

to the freezer as shown.

Style 1 Style 2

Your new refrigerator may make sounds that your old one didn't
make. Because the sounds are new to you, you might be

concerned about them. Most of the new sounds are normal. Hard
surfaces, such as the floor, walls, and cabinets, can make the

sounds seem louder. The following describes the kinds of sounds
and what may be making them.

• If your refrigerator is equipped with an ice maker, you will hear
a buzzing sound when the water valve opens to fill the ice
maker for each cycle.

Your refrigerator is designed to run more efficiently, to keep
your food items at the desired temperatures and to minimize
energy usage. The high efficiency compressor and fans may
cause your refrigerator to run longer than your old one. You
may also hear a pulsating or high-pitched sound from the
compressor or fans adjusting to optimize performance.

Do not block any of these vents with food such as soda, cereal,
bread, etc. If the vents are blocked, airflow will be prevented and
the temperature controls will not function properly.

IMPORTANT: Because air circulates between both sections, any
odors formed in one section will transfer to the other. You must

thoroughly clean both sections to eliminate odors. To prevent
odor transfer from food, wrap or cover foods tightly.

Ljili_!!::_i:;;iiiiiii%i!iiiiiii%!!%@¸<ki,_%i!iiii:_ii<i,iiS:i

Your model may have Digital Controls or Electronic Controls.

IMPORTANT:

• The Refrigerator Control adjusts the refrigerator compartment
temperature. The Freezer Control adjusts the freezer
compartment temperature.

Wait 24 hours after you turn on the refrigerator before you put
food into it. Ifyou add food before the refrigerator has cooled
completely, your food may spoil.

NOTE: Adjusting the Refrigerator and Freezer Controls to a
colder setting will not cool the compartments any faster.

Ifthe temperature is too warm or too cold in the refrigerator or
freezer, first check the air vents to be sure they are not
blocked before adjusting the controls.

The preset settings should be correct for normal household
usage. The controls are set correctly when milk or juice is as
cold as you like and when ice cream is firm.

Digital Controls

For your convenience, your controls are preset at the factory.
When installing your refrigerator, make sure the controls are still
preset as shown. The digital control panel is located at the top of
the refrigerator compartment and enables you to view the
temperature control set points.

NOTE: The factory recommended set points are 0°F (-18°C) for
the freezer and 37°F (3°C) for the refrigerator.

To turn refrigerator on and view set points:

• Press and hold ON/OFF for 2 seconds.

• The set point range for the freezer is -5°F to 5°F (-21°C to

-15°C) and 33°F to 41°F (1°C to 5°C) for the refrigerator.

CONDITION: TEMPERATURE

ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR

- Not set correctly for your Control 1° higher
conditions

REFRIGERATOR too warm REFRIGERATOR

- High use or room very warm Control 1° lower
FREEZER too cold FREEZER Control 1°

- Not set correctly for your higher
conditions

FREEZER too warm/too little ice FREEZER Control 1°

- High use or heavy ice use lower

Electronic Controls

For your convenience, your controls are preset at the factory.
When installing your refrigerator, make sure that the controls are
still preset to the mid-settings as shown.

COLDER FREEZER REFRIGERATOR COLDER

COLD COLD

To turn on the refrigerator:

Press and hold ON/OFF for 2 seconds. The indicator lights show

the current control settings.

Cold Freezer Refrigerator Col@_

SS & _ (0") R£COMMENDED SElliNG (37"]

Co(d_r Co(der

To view the Celsius temperatures:

• Press the °C touch pad. The indicator will light up.

NOTE: If the freezer temperature is below zero, the indicator light
next to the freezer display will light up.

Adjusting Digital Controls

To adjust set point temperatures:

• Press the refrigerator or freezer up or down arrow until the

desired temperature is reached.

Refrigerator Cold

@

(37 ')

NOTE: Wait at least 24 hours between adjustments and then
recheck the temperatures before other adjustments are

made.

Co(der

Adjusting Electronic Controls

NOTE: Wait at least 24 hours between adjustments. Recheck the

temperatures before other adjustments are made.

Press the FREEZER or REFRIGERATOR Up or Down Arrow until

the desired setting is reached.

REFRIGERATOR COLDER

COLD

CONDITION: SETTING ADJUSTMENT:

REFRIGERATOR too cold REFRIGERATOR Control

- Not set correctly for one setting lower
conditions

REFRIGERATOR too warm REFRIGERATOR Control

- High use or room very warm

one setting higher

FREEZER too cold FREEZER Control one

- Not set correctly for setting lower
conditions

FREEZER too warm/too little ice FREEZER Control one

- High use or heavy ice usage setting higher

10

Accelerated Ice Production The Ice Dispenser

The Accelerated Ice feature assists with temporary periods of
heavy ice usage by increasing ice production over a 24-hour
period.

• Press the ACCELERICE 2touch pad to set the freezer
temperature to -10°F (-23°C). The Accelerated Ice setting will

remain on for 24 hours unless manually turned off. The
display will continue to show your normal temperature set

point.

If increased ice production is desired at all times, set the
Freezer Control to a colder setting. Adjusting the freezer to a
colder temperature may make some foods, such as ice
cream, harder.

GrocerySavor TM (on some models)

The GrocerySavor TMfeature assists with periods of high
refrigerator use, full grocery loads, or temporarily warm room

temperatures.

• Press GrocerySavor TM to set the temperatures to

-10°F (-23°C) for the freezer and 34°F (1°C) for the
refrigerator. The GrocerySavor TM indicator light will remain on
for 24 hours unless manually turned off.

Ice dispenses from the ice maker storage bin in the freezer. When
the dispenser lever is pressed:

• A trap door opens in a chute between the dispenser and the
ice bin. Ice moves from the bin and falls through the chute.

• When you release the dispenser lever, the trap door closes
and the ice dispensing stops. The dispensing system will not
operate when the freezer door is open.

Some models dispense both cubed and crushed ice. Before
dispensing ice, select which type of ice you prefer. The button
controls are designed for easy use and cleaning.

ICE

CRUSH CUBE

For crushed ice, cubes are crushed before they are dispensed.
This may cause a slight delay when dispensing crushed ice.
Noise from the ice crusher is normal, and pieces of ice may vary
in size. When changing from crushed to cubed, a few ounces of
crushed ice will be dispensed along with the first cubes.

To Dispense Ice:

1. Press button for the desired type of ice.

2. Press a sturdy glass against the ice dispenser lever. Hold the
glass close to the dispenser opening so ice does not fall
outside of the glass.

IMPORTANT: You do not need to apply a lot of pressure to
the lever in order to activate the ice dispenser. Pressing hard
will not make the ice dispense faster or in greater quantities.

NOTE: The temperature display will not change. After
24 hours, the refrigerator and freezer compartments return to

the previous temperature set points.

Cut Hazard

Use a sturdy glass when dispensing ice or water.
Failure to do so can result in cuts.

Depending on your model, you may have one or more of the
following options: the ability to select either crushed or cubed

ice, a special light that turns on when you use the dispenser, or a
lock option to avoid unintentional dispensing.

Remove the glass to stop dispensing.
NOTE: The first few batches of ice may have an off-flavor

from new plumbing and parts. Throw the ice away. Also, take
large amounts of ice from the ice bin, not through the
dispenser.

The Water Dispenser

If you did not flush the water system when the refrigerator was
first installed, press the water dispenser bar with a sturdy glass or

jar until you draw and discard 1.5 gal. (5.4 L) or approximately

3 minutes of water after water begins dispensing. It will take 3 to
4 minutes for the water to begin dispensing. The water you draw

and discard cleans the system and helps clear air from the lines.
Allow several hours for the refrigerator to cool down and chill

water.
IMPORTANT: Depending on your model, the small removable

tray at the bottom of the dispenser is designed to catch small
spills and allow for easy cleaning. There is no drain in the tray.

The tray can be removed from the dispenser and carried to the
sink to be emptied or cleaned.

11

To Dispense Water:

1. Press a sturdy glass against the water dispenser lever.

2. Remove the glass to stop dispensing.
NOTE: Water may have an off-flavor if you do not use the

dispenser periodically. Dispense enough water every week to
maintain a fresh supply.

The Dispenser Light

The dispenser area has a light. It can be turned on manually by
pressing the ON button (touchpad or rocker switch).

On some models: Whenever you use the dispenser, the lever will
automatically turn the light on.

LIGHT

OFF ON

NOTE: See the "Changing the Light Bulbs" section for
information on changing the dispenser light bulb.

The Dispenser Lock (on some models)

The dispenser can be locked for easy cleaning or to prevent
unintentional dispensing by small children and pets.

NOTE: The lock feature does not shut off power to the
refrigerator, to the ice maker, or to the dispenser light. It simply
deactivates the dispenser levers.

Toturn off the dispenser, press the LOCK button. The indicator
will appear above the LOCK button and the ice and water
dispensers will not work. To unlock the dispenser, press the
UNLOCK button until the indicator appears. Then continue to
dispense ice or water as usual.

After changing the water filter, reset the status light by pressing

and holding the RESET button for 2 seconds. The status light will
change from Replace (red) to Good (green) when the system is

reset.

WATER FILTER

GOOD •

O_RDER• RESET

NOTE: Do not use with water that is microbiologically unsafe
or of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction may
be used on disinfected waters that may contain filterable
cysts.

Changing the Water Filter

The water filter is located in the base grille below the freezer

compartment door. It is not necessary to remove the base grille

to remove the filter.

1. Remove the filter by pressing the eject button and pulling
straight out on the filter cap.

NOTES:

• Avoid twisting the cap when removing the filter because

this could cause the cap to come off. If this occurs,
replace the cap and pull the filter straight out.

• There will be water in the filter. Some spilling may occur.

DISPENSER

LOCK UNLOCK

The water filter status light will help you know when to change
your water filter. When the status light changes from green to 2.

yellow, this tells you that it is almost time to change the water
filter. It is recommended that you replace the filter when the
status light changes to red OR when water flow to your water 3.

dispenser or ice maker decreases noticeably. To change the filter,
see "Changing the Water Filter" later in this section.

INDICATOR: STATUS:

GOOD (green) New filter installed

ORDER (yellow) Order filter

REPLACE (red) OR Replace water filter
when water flow decreases

..............................B

A. Eject button

B.Filter cap

Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.
Take the new cartridge out of its packaging and remove the

protective cover from O-rings.

A. Protective cover
B. O-rings

12

4. Place the cap (removed in Step 2) on the new filter. Align the
ridge on the cap with the arrow on the filter. Turn the cap
clockwise until it snaps into place.

A. Eject button

B. Arrow on filter
C. Ridge on cap

5. Push the new filter into the opening in the base grille. As the
filter is inserted, the eject button will depress. The eject
button will pop back out when the filter is fully engaged.

6. Pull gently on the cap to check that the filter is securely in
place.

NOTE: Flush the water system before ejecting a newly
installed filter to clear air from the lines and filter.

7. Flush the water system. See "Flushing the Water System
After Changing Filter."

Flushing the Water System After Changing Filter

3. With the cap in a horizontal position, insert the cap into the
base grille until it stops.

Turn the cap counterclockwise until the cap slips into the
attachment slot. Then, turn the cap clockwise until it is in a
horizontal position.

NOTE: The cap will not be even with the base grille.

Turning the Ice Maker On/Off

The ON/OFF switch is located on the top right side of the freezer
compartment.

1. Slide the control to the ON (left) position.

NOTE: Your ice maker has an automatic shutoff. The ice maker
sensor passes a beam from one freezer wall to the other,

automatically stopping ice production when the storage bin is
full. The control will remain in the ON (left) position.

2. To manually turn the ice maker off, slide the control to the
OFF (right) position.

Use a sturdy container to depress the water dispenser lever until
the water begins to flow. Flush the water system by dispensing
and discarding 1.5 gal. (5.4 L) of water. Cleaning the system will
take approximately 3 minutes and will help clear air from the line.
Additional flushing may be required in some households.

NOTE: As air is cleared from the system, water may spurt out of
the dispenser.

Using the Dispenser Without the Water Filter Cartridge

You can run the dispenser without a water filter cartridge. Your
water will not be filtered.

1. Remove the filter by pressing the eject button and pulling on
the cap. See "Changing the Water Filter" earlier in this

section.

2. Remove the cap by turning it counterclockwise until it stops.
IMPORTANT: Do not discard the cap. It is part of your

refrigerator. Keep the cap to use with the replacement filter.

Removing and Replacing the Storage Bin

Hold the base of the storage bin with both hands and press
the release button to lift the storage bin up and out.

NOTE: It is not necessary to turn the ice maker control to the
OFF (right) position when removing the storage bin. The
sensor cover ("flipper door") on the left wall of the freezer
stops the ice maker from producing ice if the door is open or
the storage bin is removed.

Replace the storage bin on the door and push down to make
sure it is securely in place.

13

Cleaning the Storage Bin

Empty the storage bin. Use warm water to melt the ice if
necessary.

NOTE: Never use anything sharp to break up the ice in the
storage bin. This can cause damage to the storage bin and
the dispenser mechanism.

2. Wash the storage bin with a mild detergent, rinse well and dry
thoroughly. Do not use harsh or abrasive cleaners or solvents.

2=

Replace the shelf by guiding it back into the slots on the
frame and pushing the shelf in past the stop.

Remember

• Allow 24 hours to produce the first batch of ice. Allow 3 days
to completely fill ice container.

• Discard the first three batches of ice produced to avoid
impurities that may be flushed out of the system.

• The quality of your ice will be only as good as the quality of
the water supplied to your ice maker.

Avoid connecting the ice maker to a softened water supply.
Water softener chemicals (such as salt) can damage parts of

the ice maker and lead to poor quality ice. If a softened water
supply cannot be avoided, make sure the water softener is

operating properly and is well maintained.

• It is normal for the ice cubes to be attached at the corners.
They will break apart easily.

• Do not store anything on top of the ice maker or in the
storage bin.

REFRIGERATOR FEATURES

Your model may have some or all of these features. Features that
can be purchased separately as product accessories are labeled
with the word "Accessory." Not all accessories will fit all models.
If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"
section.

Shelves and Shelf Frames

To Remove and Replace a Shelf/Frame:

1. Remove the shelf/frame by tilting it up at the front and lifting it
out of the shelf supports.

2. Replace the shelf/frame by guiding the rear shelf hooks into
the shelf supports. Tilt the front of the shelf up until rear shelf
hooks drop into the shelf supports. Check to make sure that
the shelf is securely in position.

The dell drawer stores raisins, nuts, spreads, and other small

items at normal refrigerator temperatures.

To Remove and Replace the Dell Drawer:

1. Remove the dell drawer by sliding it straight out to the stop.
Lift the front and slide the drawer out the rest of the way.

2. Replace the dell drawer by sliding it back past the stop.

_mportant information to know about glass shelves

8nd covers:

Do not ctean glass shetves or covers with warm water when
they are cold. Shelves and covers may break if exposed to
sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal Glass
shelves and covers are heavy. Use specia! care when
removing them to avoid impact from dropping.

Your model may have glass or wire shelves. Store similar foods
together and adjust the shelves to fit different heights. This
reduces the time the refrigerator door is open and saves energy.

Slide-Out Shelves (on some models}

To Remove and Replace a Shelf in a Metal Frame:

1. Pull the shelf forward to the stop. Tilt the front of the shelf up

and lift it slightly as you pull the shelf from the frame.

Crisper and Convertible Vegetable Meat Drawers

To Remove and Replace Drawers:

1. Slide crisper or meat drawer straight out to the stop. Lift the
front of drawer with one hand while supporting the bottom of

drawer with the other hand and slide the drawer out the rest
of the way.

2. Replace the crisper or meat drawer by sliding it back in fully
past the drawer stop.

14

Crisper or Vegetable/Meat Drawer Covers

Meat Storage Guide

To Remove and Replace Covers:

1. Remove the crisper and meat drawer. Press up in center of

crisper glass insert until it rises above the plastic frame.
Holding the crisper glass firmly, carefully slide the glass insert

forward to remove.

2. Lift crisper cover frame and remove. Repeat steps to remove
the meat drawer cover.

3. Replace back of meat drawer cover frame into supports or
slides on side walls of the refrigerator and lower or slide the
front of the cover frame into place.

4. Slide rear of glass insert into cover frame and lower front into
place. Repeat steps to replace the crisper cover.

The convertible vegetable/meat drawer can be adjusted to
properly chill meats or vegetables. The air inside the pan is
cooled to prevent "spot" freezing and can be set to keep meats
at the National Livestock and Meat Board recommended storage
temperatures of 28° to 32°F (-2 ° to 0°C).

IMPORTANT: To extend freshness, wrap meats in airtight,
moisture-proof materials before storing. Always store meat as

recommended.

Adjusting the Control

The convertible control comes preset at the lowest meat setting.
To change a control setting: Move the control to the right

(colder) or to the left (less cold) as desired.
To store vegetables: Set the control to VEG (all the way to the

left) to store vegetables at their optimal storage temperatures
(which need to be warmer than those for meat).

Store most meat in original wrapping as long as it is airtight and
moisture-proof. Rewrap if necessary. See the following chart for
storage times. When storing meat longer than the times given,

freeze the meat.

Fresh fish or shellfish ........................ use same day as purchased

Chicken, ground beef, variety meat (liver, etc.) ................ 1-2 days

Cold cuts, steaks/roasts .................................................. 3-5 days

Cured meats .................................................................. 7-10 days

Leftovers - Cover leftovers with plastic wrap, aluminum foil, or
plastic containers with tight lids.

You can control the amount of humidity in the moisture-sealed
crisper. Humidity Control is located on the crisper drawer. Adjust
the control to any setting between LOW and HIGH.

LOW (open) lets moist air out of the crisper for best storage of
fruits and vegetables with skins.

• Fruit: Wash, let dry and store in refrigerator in plastic bag or
crisper. Do not wash or hull berries until they are ready to use.
Sort and keep berries in original container in crisper, or store
in a loosely closed paper bag on a refrigerator shelf.

• Vegetables with skins: Place in plastic bag or plastic
container and store in crisper.

HIGH (closed) keeps moist air in the crisper for best storage of
fresh, leafy vegetables.

• Leafy vegetables: Wash in cold water, drain and trim or tear
off bruised and discolored areas. Place in plastic bag or
plastic container and store in crisper.

;:? :::::::::

IMPORTANT: Iffood starts to freeze, move the control to the left
(less cold). Remember to wait 24 hours between adjustments.
Doing so gives the temperature of the food time to change.

To Remove and Replace the Wine Rack (left) or Can/Bottle
Rack (right):

1. Remove the rack by pulling it straight out from the shelf.

2. Replace the rack by sliding it in between the shelf and the
wall of the refrigerator.

NOTE: For long-term storage, place eggs in a covered container
or in their original carton on an interior shelf.

15

FREEZER FEATURES

DOOR FEATURES

Your model may have some or all of these features. Features that
can be purchased separately as product accessories are labeled
with the word "Accessory." Not all accessories will fit all models.
If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"
section.

To Remove and Replace the Shelf:

1. Lift the shelf up and off of the supports to remove it.

2. Replace the shelf by placing it in the supports. Check to be
sure the shelf is securely in place.

Frozen Food Storage Guide

Storage times will vary according to the quality and type of food,
the type of packaging or wrap used (should be airtight and
moisture-proof), and the storage temperature. Ice crystals inside
a sealed package are normal. This simply means that moisture in
the food and air inside the package have condensed, creating ice
crystals.

Put no more unfrozen food into the freezer than will freeze within
24 hours (no more than 2 to 3 Ibs. of food per cubic foot [907-

1,350 g per 28 L] of freezer space). Leave enough space in the
freezer for air to circulate around packages. Be careful to leave
enough room for the door to close tightly.

For more information on preparing food for freezing, check a
freezer guide or reliable cookbook.

Your model may have some or all of these features. Features that
can be purchased separately as product accessories are labeled
with the word "Accessory." Not all accessories will fit all models.
If you are interested in purchasing one of the accessories, please

call the toll-free number on the cover or in the "Accessories"
section.

To Remove and Replace the Bin:

1. Remove the bin by pulling out on the tabs behind the basket
to release it from the door liner.

2. Replace the bin by aligning the tabs with the buttons on the
sides of the door liner. Firmly snap the tabs onto the buttons

as shown.

Cool air from the freezer is directed to the door bin directly
beneath the vent.

NOTE: The dairy compartment and can rack are not chilled.

The freezer basket or bin can be used to store bags of frozen
fruits and vegetables that may slide off freezer shelves.

To Remove and Replace the Freezer Basket or Bin:

1. Remove the basket or bin by sliding it out to the stop.

2. Lift the front to slide the basket or bin out the rest of the way.

3. Replace the basket or bin by positioning it on the rails. Lift the
basket or bin front slightly while pushing it in fully past the

stops.

16

Chilled Door Bin Control

The chilled door bin control is located on the left-hand side of the

refrigerator compartment.

Turn the control clockwise (right) to reduce the flow of cold air
to the bin and make it less cold.

Turn the control counterclockwise (left) to increase the flow of
cold air to the bin and make it colder.

The door rails or bins may be removed for easier cleaning.

Snap-On Door Rails or Bins

To Remove and Replace the Rails or Bins:

1. Remove the rails or bins by pushing in slightly on the front of

the bracket while pulling out on the inside tab. Repeat these
steps for the other end of the rail or bin.

2. Replace the rails or bins by aligning the ends of the brackets
with the buttons on the sides of the door liner. Firmly snap

bracket onto the tabs above the shelf as shown.

Drop-In Door Rails

To Remove and Replace the Rails:

1. Remove the rails by pulling straight up on each end of the rail.

2. Replace the rails by sliding the shelf rail into the slots on the
door and pushing the rail straight down until it stops.

To Remove and Replace the Bin Parts:

1. Press either release button to open the tilt-out portion of the

bin.

A

A. Releasebuttons

To remove the tilt-out portion of the bin, press in on the
curved levers on each side of the bin. Pull up and out.

NOTES:

• The bin can not be removed if it is tilted out all the way.
Tilt it only part of the way before pressing the curved

levers to remove it.

• Clean the parts as instructed inthe "Cleaning" section.

To Remove and Replace the Bins:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

To Remove and Replace the Bin:

1. Remove the bin by lifting it and pulling it straight out.

2. Replace the bin by sliding it in above the desired supports

and pushing it down until it stops.

A. Curved lever

3. Reinstall the tilt-out portion of the bin. Be sure it is properly
seated in the bottom of the bin before inserting the curved
levers into position.

4. Replace the interior parts of the bin.

C

A. Strainer basket

B. Dividers
C. Strainer mat

17

REFRIGERATOR CARE

Explosion Hazard

Use nonflammable cleaner,
Failure to de so can result in death, explosion, or fire,

Both the refrigerator and freezer sections defrost automatically.
However, clean both sections about once a month to prevent
odors from building up. Wipe up spills immediately.

To Clean Your Refrigerator:

1. Unplug refrigerator or disconnect power.

2. Remove all removable parts from inside, such as shelves,
crispers, etc.

3. Hand wash, rinse, and dry removable parts and interior
surfaces thoroughly. Use a clean sponge or soft cloth and a
mild detergent in warm water.

• Do not use abrasive or harsh cleaners such as window

sprays, scouring cleansers, flammable fluids, cleaning
waxes, concentrated detergents, bleaches or cleansers
containing petroleum products on plastic parts, interior
and door liners or gaskets. Do not use paper towels,
scouring pads, or other harsh cleaning tools. These can
scratch or damage materials.

• To help remove odors, you can wash interior walls with a

mixture of warm water and baking soda (2tbs to 1 qt

[26 g to 0.95 L] of water).

4. Determine whether your refrigerator exterior is painted metal,
Ultra Satin (stainless look) finish, brushed aluminum or
stainless steel, and choose the appropriate cleaning method.

NOTE: Ultra Satin (stainless look) finish has a smooth,
uniform color with a glossy finish that resists fingerprints.
Stainless steel has a distinct grainy texture with variation in

color that is natural to steel.
Painted metal: Wash exteriors with a clean sponge or soft

cloth and a mild detergent in warm water. Do not use abrasive
or harsh cleaners, or cleaners designed for stainless steel.
Dry thoroughly with a soft cloth. For additional protection
against damage to painted metal exteriors, apply appliance
wax (or auto paste wax) with a clean, soft cloth. Do not wax
plastic parts.

Brushed aluminum: Wash with a clean sponge or soft cloth
and a mild detergent in warm water. Do not use abrasive or
harsh cleaners, or cleaners designed for stainless steel. Dry
thoroughly with a soft cloth.

Ultra Satin TM (stainless look) finish: Wash with a clean
sponge or soft cloth and a mild detergent in warm water. Do
not use abrasive or harsh cleaners, or cleaners designed for
stainless steel. Dry thoroughly with a soft cloth.

TM

TM

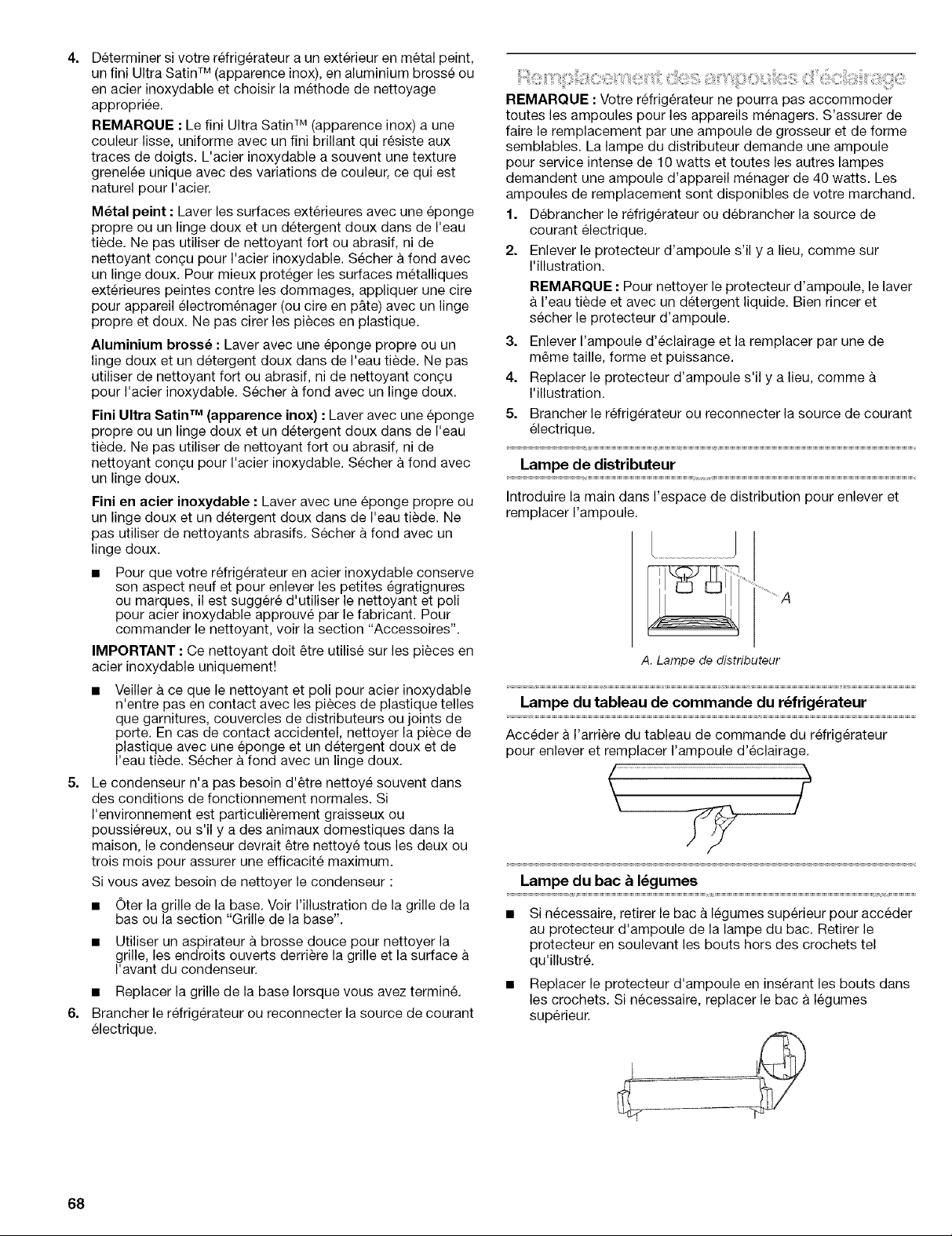

Stainless steel finish: Wash with a clean sponge or soft
cloth and a mild detergent inwarm water. Do not use abrasive
or harsh cleaners. Dry thoroughly with a soft cloth.

• To keep your stainless steel refrigerator looking like new
and to remove minor scuffs or marks, it is suggested that
you use the manufacturer's approved Stainless Steel
Cleaner & Polish. To order the cleaner, see "Accessories."

IMPORTANT: This cleaner is for stainless steel parts only!

Do not allow the Stainless Steel Cleaner & Polish to come
into contact with any plastic parts such as the trim

pieces, dispenser covers or door gaskets. If accidental
contact does occur, clean plastic part with a sponge and
mild detergent in warm water. Dry thoroughly with a soft

cloth.

5=

There is no need for routine condenser cleaning in normal
home operating environments. If the environment is
particularly greasy or dusty, or there is significant pet traffic in
the home, the condenser should be cleaned every 2 to
3 months to ensure maximum efficiency.

If you need to clean the condenser:

• Remove the base grille. See "Base Grille" graphic or
"Base Grille" section.

• Use a vacuum cleaner with a soft brush to clean the grille,
the open areas behind the grille and the front surface area

of the condenser.

• Replace the base grille when finished.

6=

Plug in refrigerator or reconnect power.

NOTE: Not all appliance bulbs will fit your refrigerator. Be sure to
replace the bulb with one of the same size and shape. The
dispenser light requires a heavy duty 10-watt bulb. All other lights
require a 40-watt appliance bulb. Replacement bulbs are
available from your dealer.

1. Unplug refrigerator or disconnect power.

2. Remove light shield when applicable as shown.
NOTE: To clean the light shield, wash it with warm water and

liquid detergent. Rinse and dry the shield well.

3. Remove light bulb and replace with one of the same size,
shape and wattage.

4. Replace light shield when applicable as shown.

5. Plug in refrigerator or reconnect power.

Dispenser Light

Reach through the dispenser area to remove and replace
light bulb.

A. Dispenser light

18

Refrigerator Control Panel Light

Reach behind the refrigerator control panel to remove and
replace light bulb.

t ?

Crisper Light

• If necessary, remove the top crisper drawer for easier access
to the crisper light shield. Remove the light shield by lifting

the ends out of the brackets as shown.

• Replace the light shield by inserting the ends into the
brackets. If necessary, replace the top crisper drawer.

Upper Freezer Light (on some models)

• Remove the light shield by squeezing the sides of the light
shield in toward the center while pulling the shield forward as

shown.

• Replace the light shield by fitting the tabs into the slotted
holes in the freezer liner. Push in the shield until it snaps into

place.

If the power will be out for 24 hours or less, keep the door or
doors closed (depending on your model) to help food stay cold

and frozen.
If the power will be out for more than 24 hours, do one of the

following:

• Remove all frozen food and store it in a frozen food locker.

• Place 2 Ibs. (907 g) of dry ice in the freezer for every cubic
foot (28 L) of freezer space. This will keep the food frozen for
2 to 4 days.

• If neither a food locker nor dry ice is available, consume or
can perishable food at once.

REMEMBER: A full freezer stays cold longer than a partially filled
one. A freezer full of meat stays cold longer than a freezer full of
baked goods. Ifyou see that food contains ice crystals, it may be
refrozen, although the quality and flavor may be affected. If the
condition of the food is poor, dispose of it.

Vacations

If You Choose to Leave the Refrigerator On While You're
Away:

1. Use up any perishables and freeze other items.

2. If your refrigerator has an automatic ice maker:

• Raise wire shutoff arm to OFF (up) position or move the

switch to the OFF (right) setting.

• Shut off water supply to the ice maker.

3. Empty the ice bin.

Lower Freezer Light Behind Top Freezer Basket
(on some models)

Depending on your model, remove the top freezer basket or
top freezer basket shelf. Remove light shield by removing the
Phillips screw on the top of the shield. Carefully rotate the
shield until the left tab can be gently pulled from the freezer

wall.

• Replace the light shield by inserting the left tab into the
freezer wall. Align top tab with screw hole and replace screw.

If You Choose to Turn the Refrigerator Off Before You
Leave:

1. Remove all food from the refrigerator.

2. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day
ahead of time.

• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or move the switch to the OFF
(right) setting.

3=

Depending on the model, turn the Thermostat Control or
Refrigerator Control to OFR See "Using the Controls."

4.

Clean refrigerator, wipe it, and dry well.

5.

Tape rubber or wood blocks to the tops of both doors to prop
them open far enough for air to get in. This stops odor and
mold from building up.

Moving

When you are moving your refrigerator to a new home, follow
these steps to prepare it for the move.

1. If your refrigerator has an automatic ice maker:

• Turn off the water supply to the ice maker at least one day
ahead of time.

• Disconnect the water line from the back of the
refrigerator.

• When the last load of ice drops, raise the wire shutoff arm
to the OFF (up) position or move the switch to the OFF
(right) setting.

2. Remove all food from the refrigerator and pack all frozen
food in dry ice.

19

3. Empty the ice bin.

4. Depending on the model, turn the Thermostat Control or
Refrigerator Control to OFE See "Using the Controls."

5. Unplug refrigerator.

6. Empty water from the defrost pan.

7. Clean, wipe, and dry thoroughly.

8. Take out all removable parts, wrap them well, and tape them
together so they don't shift and rattle during the move.

TROUBLESHOOTING

Try the solutions suggested here first inorder to avoid the cost of an unnecessary service call.

Your refrigerator will not operate

• Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.

• Has a household fuse blown, or has a circuit breaker
tripped? Replace the fuse or reset the circuit breaker. If the
problem continues, call an electrician.

• Is the refrigerator or freezer control turned to the OFF
position? See "Using the Controls."

• Is the refrigerator defrosting? Recheck to see whether the
refrigerator is operating in 30 minutes. Your refrigerator will
regularly run an automatic defrost cycle.

Is the refrigerator not cooling? For models with digital
controls, turn the unit OFF then ON again to reset. See "Using
the Controls." If this does not correct the problem, call for

service.

9. Depending on the model, raise the front of the refrigerator so
it rolls more easily OR screw in the leveling legs so they don't
scrape the floor. See "Adjust the Doors."

10. Tape the doors closed and tape the power cord to the back
of the refrigerator.

When you get to your new home, put everything back and refer to
the "Installation Instructions" section for preparation instructions.
Also, if your refrigerator has an automatic ice maker, remember to

reconnect the water supply to the refrigerator.

• Are the doors not closed completely? Close the doors
firmly. If they do not close completely, see "The doors will not
close completely" later in this section.

• Are the condenser coils dirty? This prevents air transfer and
makes the motor work harder. Clean the condenser coils. See

"Cleaning."

• Are the door gaskets not sealed all the way around?
Contact a technician or other qualified person.

NOTE: Your new refrigerator will run longer than your old one
due to its high-efficiency motor.

The refrigerator seems to make too much noise

• The sounds may be normal for your refrigerator. See "Normal
Sounds."

The ice maker is not producing ice or not enough ice

The lights do not work •

• Is the power supply cord unplugged? Plug into a grounded
3 prong outlet.

• Is a light bulb loose in the socket or burned out? See
"Changing the Light Bulbs." •

There is water in the defrost drain pan

• Is the refrigerator defrosting? The water will evaporate. It is
normal for water to drip into the defrost pan.

• Is it more humid than normal? When it is humid, expect that
the water in the defrost pan will take longer to evaporate.

The motor seems to run too much

Is the room temperature hotter than normal? The motor
will run longer under warm conditions. At normal room

temperatures, expect your motor to run about 40% to 80% of
the time. Under warmer conditions, it will run even more.

Has a large amount of food just been added to the
refrigerator? Adding a large amount of food warms the

refrigerator. The motor normally will run longer to cool the
refrigerator back down.

Are the doors opened often? The motor will run longer
when this occurs. Conserve energy by getting all items out at

one time, keeping food organized, and closing the door as
soon as possible.

• Are the controls not set correctly for the surrounding

conditions? See "Using the Controls."

Has the ice maker just been installed? Is the freezer
temperature cold enough to produce ice? Wait 24 hours

after ice maker hookup for ice production to begin. Allow
3 days after ice production begins to completely fill ice

container.
Is the ice maker wire shutoff arm in the OFF (arm up)

position (on some models)? Lower the wire shutoff arm to
the ON (arm down) position. See "Ice Maker and Storage

Bin."
Is the ice maker switch in the OFF (right) position (on

some models)? Move ice maker switch to the ON (left)
position. See "Ice Maker and Storage Bin."

Is the water line shutoff valve to the refrigerator turned
on? Turn on the water valve. See "Connect the Water

Supply."

Does the ice maker mold have water in it or has no ice
been produced? Make sure your refrigerator has been

connected to a water supply and the supply shutoff valve is
turned on. See "Connect the Water Supply."

Is an ice cube jammed in the ice maker ejector arm?
For models with a standard ice storage bin, remove the ice
from the ejector arm with a plastic utensil. For models with an
ice storage bin on the freezer door, access the ice maker by
depressing the ice sensor door on the upper left side of the
freezer interior. While depressing the sensor door, lift the ice
maker service door and remove the ice from the ejector with
a plastic utensil. See "Ice Maker and Storage Bin."

Has a large amount of ice just been removed? Allow

24 hours for ice maker to produce more ice.
Are the controls set correctly? See "Using the Controls."

2O

Is there a water filter installed on the refrigerator? The

filter may be clogged or installed incorrectly. Check the filter
installation instructions to ensure that the filter was installed

correctly and is not clogged. If installation or clogging is not a
problem, call a technician or other qualified person.

Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements."

NOTE: If not due to any of the above, there may be a problem

with the water line. Call for service.

Is there ice in the storage bin? See "The ice maker is not
producing ice or enough ice" earlier in this section.

Has the dispenser lever been held in too long? Release
dispenser lever. Ice will stop dispensing when the lever is held
in too long. Wait 3 minutes for dispenser motor to reset
before using again. It is best to take large amounts of ice
directly from the ice storage bin, not through the dispenser.

Ice storage bin difficult to remove

Off-taste, odor or gray color in the ice

• Are the plumbing connections new, causing discolored or
off-flavored ice? Discard the first few batches of ice.

• Have the ice cubes been stored too long? Throw old ice
away and make a new supply.

• Does the freezer and ice storage bin need to be cleaned?
See "Cleaning" or "Ice Maker and Storage Bin."

• Has food in the freezer or refrigerator been wrapped
properly? Use airtight, moisture-proof packaging to help
prevent odor transfer to stored food.

• Does the water contain minerals (such as sulfur)? A filter
may need to be installed to remove the minerals.

Is there a water filter installed on the refrigerator? Gray or
dark discoloration in ice indicates that the water filtration

system needs additional flushing. Run additional water
through the water dispenser to flush the water filtration
system more thoroughly (at least 1.5 gal. [5.4 L] or 3 minutes
initially). Discard discolored ice.

The ice dispenser will not operate properly

Is the freezer door closed completely? Push the door firmly

closed. If it will not close all the way, see "The doors will not
close completely" later in this section.

Is the ice storage bin installed correctly? For models with a
standard ice storage bin, push the ice storage bin in all the

way. For models with an ice storage bin on the freezer door,
the bin should sit level. Remove and replace the bin in the

door making sure it is properly aligned and snapped securely
into place. See "Ice Maker and Storage Bin."

Has the wrong ice been added to the bin? Use only cubes
produced by the current ice maker. If other cubes have been
added, remove all cubes and check to see that none have
become stuck in the delivery chute.

Has the ice frozen in the ice storage bin? Shake the ice
storage bin to separate cubes. If cubes do not separate,
empty bin and wait 24 hours for ice to restock.

Has the ice melted around the auger (metal spiral) in the
ice storage bin? Dump the ice cubes and clean the ice

storage bin completely. Allow 24 hours for the ice maker to
restock. Do not try to remove the melted ice with a sharp

object. You could damage the ice storage bin.
Is ice stuck in the delivery chute? Clear the ice from the

delivery chute with a plastic utensil. Do not use anything
sharp to remove the ice. You could cause damage.

Is the ice dispenser stalling while dispensing "crushed"
ice? Stop dispensing ice. Change the ice button from

"crushed" to "cubed." Depress the ice dispenser lever using
a sturdy glass. If cubed ice dispenses correctly, depress the

button for "crushed" ice and begin dispensing again. See
"Water and Ice Dispensers."

Is the ice storage bin difficult to remove (on some
models)? For models with an ice storage bin located on the

freezer door, select "cubed" ice. Using a sturdy glass, quickly
depress and release the ice dispenser lever. Open the freezer
door, depress the release button on the ice storage bin and
lift upward. See "Ice Maker and Storage Bin."

The water dispenser will not operate properly

Has the water system not filled? The water system needs
to be filled the first time it is used. Use a sturdy container to
depress the water dispenser bar until the water begins to
flow. Flush the water system by dispensing and discarding

1.5 gal. (5.4 L) of water. Cleaning the system will take
approximately 3 minutes and will help clear air from the line.

Additional flushing may be required in some households. See
"Water and Ice Dispensers."

Is the water shutoff valve not turned on or the water line
connected at the source? Make sure the water shutoff valve
is turned on and the water source is connected to the

refrigerator. See "Connect the Water Supply."
Is the water shutoff valve clogged or incorrectly installed?

See "Connect the Water Supply." If clogging or installation is
not a problem, call for service or contact a plumber.

Is there a kink in the home water source line? If you find or
suspect a kink in the water line, contact a licensed, qualified

plumber.
Is there a water filter installed on the refrigerator? The

filter may be clogged or incorrectly installed. First, check the
filter installation instructions to ensure that the filter was

installed correctly and is not clogged. If installation or
clogging is not a problem, call for service.

Is a reverse osmosis water filtration system connected to
your cold water supply? See "Water Supply Requirements."

Water or ice is leaking from the dispenser

Is the glass not being held under the ice dispenser long
enough, causing the ice to spill? Hold the container under

the ice chute for 2 to 3 seconds after releasing the dispenser
lever. Water or ice may continue to dispense during this time.

• Is an ice cube stuck in the chute and holding the trap
door open? Remove the cube.

Is there a water filter installed on the refrigerator? The
water filtration system may have air in the lines, causing water

to drip. Additional flushing may help clear air from the lines.
Normal dispenser use should flush air from the lines within 24

to 72 hours.

21

Water flow from the dispenser decreases noticeably

The doors will not close completely

Is there a water filter installed on the refrigerator?

The filter may be full or incorrectly installed. Remove the
water filter cartridge. See "Water Filtration System." Operate
the dispenser. If the water flow increases noticeably, replace

the filter.

The dispenser water is not cool enough

• Has the refrigerator been newly installed? Allow 24 hours

for the refrigerator to cool completely.

• Has a large amount of water been recently dispensed?
Allow 24 hours for the water to cool completely.

• Has water not been recently dispensed? The first glass of
water may not be cool. Discard the first glass of water.

The divider between the two compartments is warm

• The warmth is probably due to normal operation of the
automatic exterior moisture control. If still concerned, call for
service.

Temperature is too warm

Are the air vents blocked in either compartment? This

prevents the movement of cold air from the freezer to the
refrigerator. Remove any objects from in front of the air vents.
See "Ensuring Proper Air Circulation" for the location of air

vents.
Are the door(s) opened often? The refrigerator will warm

when this occurs. Keep the refrigerator cool by getting all
items out at one time, keeping food organized, and closing
the door as soon as possible.

Has a large amount of food just been added to the
refrigerator or freezer? Adding a large amount of food

warms the refrigerator. It can take several hours for the
refrigerator to return to the normal temperature.

Are the controls set correctly for the surrounding
conditions? See "Using the Controls."

Is the refrigerator not cooling? For models with digital

controls, turn the unit OFF then ON again to reset. See "Using
the Controls." If this does not correct the problem, call for

service.

There is interior moisture buildup

Are the air vents blocked in the refrigerator? Remove any

objects from in front of the air vents. See "Ensuring Proper Air
Circulation" for the location of air vents.

Are the doors opened often? Avoid humidity buildup by
getting all items out at one time, keeping food organized, and
closing the door as soon as possible.

Is the room humid? It is normal for moisture to build up
inside the refrigerator when the room air is humid.

Is the food packaged correctly? Check that all food is
securely wrapped. Wipe off damp food containers before
placing in the refrigerator.

Are the controls set correctly for the surrounding
conditions? See "Using the Controls."

Was a self-defrost cycle completed? It is normal for
droplets to form after the refrigerator self-defrosts.

• Are food packages blocking the door open? Rearrange
containers so that they fit more tightly and take up less

space.
Is the ice storage bin out of position? For models with an

interior ice storage bin, push the ice storage bin in all the way.
If the ice storage bin does not go in all the way, it may not be
put in straight. Pull it out and try again. For models with an ice
storage bin located on the freezer door, the bin should sit
level. To remove the bin, press the release button on the right
side of the bin and lift straight up. Replace the bin in the door
making sure it is properly aligned and snapped securely into
place. See "Ice Maker and Storage Bin."

Are the pans, shelves, bins, or baskets out of position?
Put the crisper cover and all pans, shelves, bins, and baskets
back into their correct positions. See the "Convertible
Vegetable/Meat Drawer, Crisper and Covers" section for

more information.

• Are the gaskets sticking? Clean gaskets according to the
directions in the "Cleaning" section.

• Does the refrigerator wobble or seem unstable? Level the
refrigerator. See "Adjust the Doors."

Were the doors removed during product installation and

not properly replaced? Remove and replace the doors
according to the instructions in the "Refrigerator Doors"
section, or call a qualified service technician.

The doors are difficult to open

• Are the gaskets dirty or sticky? Clean gaskets according to
the directions in the "Cleaning" section.

PROTECTION AGREEMENTS

Master Protection Agreements

Congratulations on making a smart purchase. Your new
Kenmore ®product is designed and manufactured for years of
dependable operation. But like all products, it may require
preventive maintenance or repair from time to time. That's when
having a Master Protection Agreement can save you money and
aggravation.

Purchase a Master Protection Agreement now and protect
yourself from unexpected hassle and expense.

The Master Protection Agreement also helps extend the life of
your new product. Here's what's included inthe Agreement:

v' Expert service by our 12,000 professional repair specialists
v' Unlimited service and no charge for parts and labor on all

covered repairs

v' "No-lemon" guarantee - replacement of your covered

product iffour or more product failures occur within twelve
months

22

_/Product replacement if your covered product can't be fixed
_/Annual Preventive Maintenance Check at your request - no

extra charge

_/Fast help by phone - phone support from a Sears technician

on products requiring in-home repair, plus convenient repair
scheduling

_/Power surge protection against electrical damage due to

power fluctuations

_/Rental reimbursement if repair of your covered product takes

longer than promised

Once you purchase the Agreement, a simple phone call is all that
it takes for you to schedule service. You can call anytime day or
night, or schedule a service appointment online.

Sears has over 12,000 professional repair specialists, who have
access to over 4.5 million quality parts and accessories. That's
the kind of professionalism you can count on to help prolong the
life of your new purchase for years to come. Purchase your
Master Protection Agreement today!

Some limitations and exclusions apply. For prices and

additional information, call 1-800-827-6655.

Sears Installation Service
For Sears professional installation of home appliances, garage

door openers, water heaters, and other major home items, in the
U.S.A. call 1-800-4-MY-HOME ®.

ACCESSORIES

Replacement Parts:

To order stainless steel cleaner or replacement filters, call
1-800-4-MY-HOME ®and ask for the appropriate part number
listed below or contact your authorized Kenmore dealer.

Stainless Steel Cleaner & Polish:
Order Part #D22 M40083 R

Base Grille Water Filter:.
NOTE: Do not use with water that is microbiologically unsafe

or of unknown quality without adequate disinfection before
or after the system. Systems certified for cyst reduction may
be used on disinfected waters that may contain filterable
cysts.

Replacement Filter:
Order Part #9020 (T1RFKB1)
In Canada, Order Part #9020B (T1RFKB1)

Maintenance Agreements
Your purchase has added value because you can depend on

Sears HomeCentraP for service. With over 2,400 Service
Technicians and more than a million parts and accessories, we

have the tools, parts, knowledge and skills to back our pledge:
We Service What We Sell.

Your Kenmore ®product is designed, manufactured and tested to
provide years of dependable operation. But like all products, it
may require service from time to time. The Sears Maintenance
Agreement offers you an outstanding service program, affordably
priced.

The Sears Maintenance Agreement

• Is your way to buy tomorrow's service at today's price

• Eliminates repair bills resulting from normal wear and tear

• Provides phone support from a Sears technician on products
requiring in-home repair

• Even if you don't need repairs, provides an annual Preventive
Maintenance Check, at your request, to ensure that your
product is in proper running condition.

Some limitations apply. For more information about Sears
Canada Maintenance Agreements, call 1-800-361-6665.

WATER FILTER

CERTIFICATIONS

Slate of Cab fortfia

Department of Health Service_

Water Treatment Device

Certificate Number

04 - 1605

Dale Issued January 5, 2004

Dat_ Revised Mawh 25, 2{_)4

i r adenlar k/'v|_del l)est_lation Replae_,m_.nt Ei_,menl_

Kenmote Advanced Refrigerator Fdter T1KB 1

Kenn, o_e T I K B I

Kemnore Ullllllate T1KB1

Vlanufaeturl, r: Sem_ R_lebu,,kandCl alpany

Thl, '_aler lreatment d_viee(s) lisled on this e_,rlifieate ha_ _, met the testing _equirements pursuant to Soellon
116830 of the lleaifll _d Saf_y Code for the following h_ai_h related _Onlbtlldnants_

Micr obiolo_ieal ('_ta_dnants and Turbidity In or _ani_/R adiolo_ica I ContaminaJ_t_

C_sls

t'urbld,.j

Organic I_'_mtaminant_

Alas'blot

A_razme

Benzem"
Endrm

Ethylhenzene
I,imlane
Mort, chloroben_ene

Mq'_b

Te_l achlomet hylen_,

t rlhalomethane,

Rated Service Capacity: lOOgal RatedServiceFlow: ()5gpm

Do not Ilse wher_ _water is inJc_blolog_eally imsafe ot widl water of _nknown qualJly, except that syslcms cer tifi_xl f_r
cys_ red_cti(m may be used (m di irdcc_ed wmcrs _hal may cou_ai_ fil_crabk' cysts

Conditions of Cer tiflcation:

23

PRODUCT DATA SHEET

Base Grille Water Filtration System

Model TIKB1/TIRFKB1 Capacity 100 Gallons (379 Liters)

Chlorine Taste and Odor, Particulate Class I*; and against NSF/ANSl Standard 53 for the reduction
of Lead, Mercury, Atrazine, Benzene, Toxaphene, O-Dichlorobenzene, Cysts, Turbidity, Asbestos,

Tested and certified by NSF International against NSF/ANSI Standard 42 for the reduction of
Lindane, Tetrachloroethylene, Endrin, Alachlor, Chlorobenzene, Ethylbenzene, TTHM and MTBE.

This system has been tested according to NSF/ANSl 42/53 for the reduction of the substances listed below. The concentration of
the indicated substances in water entering the system was reduced to a concentration less than or equal to the permissible limit for
water leaving the system, as specified in NSF/ANSI 42/53.

Substance Reduction NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Aesthetic Effects Requirements Influent Concentration Effluent Effluent Reduction Reduction

Chlorine Taste/Odor 50% reduction 2.0 mg/L 2.0 mg/L _+10% 0.08 mg/L 2.0 mg/L 95.93 97.36
Particulate Class I* 85% reduction 3533333#/mL At east 10,000 part c es/mL 22000 #/mL** 11567 #/mL 99.38 99.67

Contaminant NSF Reduction Average Influent Challenge Maximum Average Minimum % Average %
Reduction Requirements Influent Concentration Effluent Effluent Reduction Reduction

Lead: @ pH 6.5 0.010 mg/L 150 ug/L _ 0.15 mg/L _+10% 1.0 ug/L 1 ug/L 99.33 99.33
Lead: @ pH 8.5 0.010 mg/L 157 ug/L t 0.15 mg/L _+10% 2.0 ug/L 1.08 ug/L 98.72 99.31

Mercury: @pH 6.5 0.002 mg/L 0.0058 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.53 96.53
Mercury: @pH 8.5 0.002 mg/L 0.0057 mg/L 0.006 mg/L _+10% 0.0002 mg/L 0.0002 mg/L 96.5 96.5

Benzene 0.005 mg/L 15 ug/L 0.015 mg/L _+10% 0.5 ug/L 0.5 ug/L 96.67 96.67
O-Dichlorobenzene 0.6 mg/L 1750 ug/L 1.8 _+10% 1.0 ug/L 1.0 ug/L 99.94 99.94
Toxaphene 0.003 mg/L 15 ug/L 0.015 _+10% 1.0 ug/L 1.0 ug/L 93.33 93.33

Atrazine 0.003 mg/L 10 ug/L 0.009 mg/L _+10% 2 ug/L 2 ug/L 80.8 80.8
Asbestos 99% 101 MFL 107to 10Bfibers/L tt 0.17 MFL 0.17 MFL 99.83 99.83

Live Cysts _ >99.95% 120,000/L 50,000/L min. 8/W 1/W 99.99 >99.99
Turbidity 0.5 NTU 11.4 NTU 11 _+1 NTU 0.41 NTU 0.24 NTU 96.4 97.89

Alachlor 0.002 mg/L 41.3 ug/L 0.04 _+10% 0.2 ug/L 0.2 ug/L 99.52 99.52
Endrin 0.002 mg/L 5.9 ug/L 0.006 _+10% 0.5 ug/L 0.3 ug/L 91.5 95.47

Ethylbenzene 0.7 mg/L 1867 ug/L 2.1 _+10% 0.70 ug/L 0.0588 ug/L 99.96 100
Lindane 0.002 mg/L 1.9 ug/L 0.002 _+10% 0.02 ug/L 0.02 ug/L 98.93 98.93
Chlorobenzene 0.6 mg/L 2.0 ug/L 2.0 _+10% 0.0005 ug/L 0.0005 ug/L 99.98 99.98
Tetrachloroethylene 0.005 mg/L 14.2 ug/L 0.015 _+10% 0.5 ug/L 0.5 ug/L 96.47 96.47

TTHM 0.080 mg/L 465 ug/L 0.45 _+20% 1.0 ug/L 0.5 ug/L 99.78 99.88
MTBE 0.005 mg/L 14 ug/L 0.015 _+20% 0.70 ug/L 0.52 ug/L 94.94 96.27

Test Parameters: pH = 7.5 + 0.5 unless otherwise noted.

(20°C to 22°0).

• It is essential that operational, maintenance, and filter
replacement requirements be carried out for the product to

perform as advertised.

• Model T1KB1 : The filter monitor system measures the amount of
water that passes through the filter and alerts you to replace the
filter.

Style 1 - When the filter indicator reads 10%, order a new filter.
When the filter indicator reads 0%, it is recommended that you

replace the filter.
Style 2 - When the filter indicator light changes from green to

yellow, order a new filter. When the filter indicator light changes
from yellow to red, it is recommended that you replace the filter.

Use replacement cartridge T1RFKB1, part #9020. In Canada, use
replacement cartridge T1RFKB1, part #9020B. 2005 suggested

retail price of $39.99 U.S.A./S59.95 Canada. Prices are subject to
change without notice.

• The product is for cold water use only.

• Do not use with water that is microbiologically unsafe or of
unknown quality without adequate disinfection before or after the

system. Systems certified for cyst reduction may be used on
disinfected waters that may contain filterable cysts.

*Class I particle size: >0.5 to <1 um

**Test requirement is at least 100,000 particles/mL of AC Fine Test Dust.

tThese contaminants are not necessarily in your water supply. Performance may vary based on local water conditions.

ttFibers greater than 10 um in length

_Based on the use of Cryptosporidium parvum oocysts

® NSF is a registered trademark of NSF International.

Flow = 0.5 gpm (1.9 Lpm). Pressure = 60 psig (413.7 kPa). Temp. = 68°F to 71.6°F

• Refer to the front cover or "Accessories" section for the
Manufacturer's name, address and telephone number.

• Refer to the "Warranty" section for the Manufacturer's limited
warranty.

Application Guidelines/Water Supply Parameters

Water Supply City or Well
Water Pressure 30 - 120 psi (207 - 827 kPa)
Water Temperature 33 ° - 100°F (0.6 ° - 37.8°C)

Service Flow Rate 0.5 gpm (1.9 L/min) @ 60 psi

24

iNDICE

GARANTiA

GARANTIA .................................................................................... 25

SEGURIDAD DEL REFRIGERADOR ........................................... 26

C6mo deshacerse adecuadamente de su refrigerador viejo.... 26

INSTRUCCIONES DE INSTALACION ......................................... 27

Desempaque el refrigerador ...................................................... 27

Requisitos de ubicaci6n ............................................................ 27

Requisitos electricos .................................................................. 28

Requisites del suministro de agua ............................................ 28

Rejilla de la base ........................................................................ 28

Puertas del refrigerador ............................................................. 29

Ajuste las puertas ....................................................................... 30

Conexi6n del suministro de agua .............................................. 31

Prepare el sistema de agua ....................................................... 32

Sonidos normales ...................................................................... 32

USO DE SU REFRIGERADOR ..................................................... 33

C6mo asegurar la debida circulaci6n del aire........................... 33

Uso de los controles .................................................................. 33

Despachadores de agua y hielo ................................................ 35

La luz del estado del filtro de agua ............................................ 36

Sistema de filtraci6n de agua .................................................... 36

Fabrica de hielo y dep6sito de hielo .......................................... 37

CARACTERJSTICAS DEL REFRIGERADOR .............................. 38

Estantes del refrigerador ............................................................ 38

Caj6n para carnes frias .............................................................. 38

Caj6n convertible para verduras/carne,

caj6n para verduras y tapas ...................................................... 38

Control de temperatura para el

caj6n convertible de verduras/carnes ....................................... 39

Control de humedad del caj6n para verduras ........................... 39

Portavinos o portabotellas/latas ................................................ 40

Recipiente utilitario ..................................................................... 40

CARACTERiSTICAS DEL CONGELADOR ................................. 40

Estante del congelador .............................................................. 40

Canastilla o recipiente del congelador ...................................... 40

CARACTERISTICAS DE LA PUERTA ......................................... 40

Dep6sito inclinable de la puerta del congelador ....................... 40

Dep6sito enfriador de la puerta ................................................. 41

Rieles y Recipientes de la puerta .............................................. 41

Recipientes inclinable de la puerta ............................................ 41

Recipiente inclinable para frutas ............................................... 41

CUIDADO DE SU REFRIGERADOR ........................................... 42

Limpieza ..................................................................................... 42

C6mo cambiar los focos ............................................................ 43

Cortes de corriente .................................................................... 43

Cuidado durante las vacaciones y mudanzas .......................... 44

SOLUCION DE PROBLEMAS ..................................................... 44

CONTRATOS DE PROTECCION ................................................ 48

En los EE.UU .............................................................................. 48

En Canada .................................................................................. 48

ACCESORIOS ............................................................................... 48

HOJA DE DATOS DEL PRODUCTO ........................................... 49

NUMEROS DE SERVIClO .............................. CONTRAPORTADA

GARANTIA TOTAL POR UN AI_IO PARA EL REFRIGERADOR

Per un a_o desde la fecha de compra, cuando el refrigerador es
operado y mantenido de acuerdo alas instrucciones provistas
con el mismo, Sears reparara este refrigerador, libre de cargo, si
hay defectos de material o de mane de obra. Este plazo no
incluye el cartucho del filtro de agua del refrigerador (si estuviera
instalado ), el cual es una pieza prescindible garantizada durante
solamente 30 dias (ver a continuaci6n).

GARANTIA TOTAL POR CINCO AI_IOS PARA EL SISTEMA
SELLADO DE REFRIGERACION

Por cinco a_os desde la fecha de compra, cuando el refrigerador
es operado y mantenido de acuerdo alas instrucciones provistas
con el mismo, Sears reparara el sistema sellado (que consiste en
el refrigerante, tuberia de conexidn y compresor) libre de cargo,
si hay defectos de material o de mano de obra.

GARANTIA TOTAL DE 30 DIAS PARA EL CARTUCHO DEL
FILTRO DE AGUA (si estuviera instalado)

Durante treinta dfas desde la fecha de compra, Sears
reemplazara el cartucho del filtro de agua del refrigerador si el

mismo tuviese defectos en los materiales o en la mano de obra.

RESTRICCION DE LA GARANTIA

Toda la cobertura de la garantfa antes mencionada se aplica s61o
a los refrigeradores que se utilicen para almacenar alimentos en
el ambito domestico privado.

GARANTIA DE SERVICIO DE REPARACiON

La garantfa de servicio esta disponible en los Estados Unidos o
Canada Ilamando a Sears al 1-800-4-MY-HOME ®

(1-800-469-4663).
Esta garantia se aplica s61o mientras el producto se usa en los

Estados Unidos o en CanadA.
Esta garantia le otorga derechos legales especfficos, yes posible

que usted tenga tambien otros derechos, los cuales varfan de un
estado a otro o de una provincia a otra.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

REGISTRO DEL PRODUCTO

En el espacio a continuaci6n, anote el nt]mero completo de
modelo y serie asi come la fecha de compra. Puede encontrar
esta informaci6n en la etiqueta con el nQmero de modelo y de
serie que esta ubicada en la pared interior del compartimiento del
refrigerador.

Tenga esta informaci6n disponible para facilitarle la obtenci6n de
asistencia o servicio con prontitud siempre que Ilame a Sears
con respecto a su refrigerador.

Nt_merode modelo 106.

NiJmero de serie

Fecha de compra

Guarde estas instrucciones y su comprobante de compra
para referencia futura.

25

SEGURIDAD DEL REFRIGERADOR

Su seguridad y la seguridad de los demas es muy importante.

Hemos incluido muchos mensajes importantes de seguridad en este manual yen su electrodomestico. Lea y obedezca siempre
todos los mensajes de seguridad=

Este sfmbolo le llama la atenci6n sobre peligros potenciales que pueden ocasionar la muerte o una lesion a
usted y a los dem_.s.

Este es el sfmbolo de advertencia de seguridad.

Todos los mensajes de seguridad iran a continuaci6n del simbolo de advertencia de seguridad y de la palabra
"PELIGRO" o "ADVERTENClA". Estas palabras significan:

Si no sigue las instrucciones de inmediato, usted puede
morir o sufrir una lesion grave.

Si no sigue las instrucciones, usted puede morir o sufrir
una lesion grave.

Todos los mensajes de seguridad le dir_.n el peligro potencial, le dir_.n c6mo reducir las posibilidades de sufrir una lesi6n y Io que
puede suceder si no se siguen las instrucciones.

INSTRUCCmONES mMPORTANTES DE SEGURIDAD

ADVERTENOmA: Para reducir el riesgo de incendio, choque electrico, o lesiones personales a! usar su refdgerador siga

estas precauciones basicas:
_,No quite la terminal de conexi6n a tierra=

_,No use un cable electrico de extensi6n.
mDesconecte el suministro de energia antes de darle servicio.

_,Vuelva a colocar todos Ios componentes y paneles antes de

hacerlo funcionar=

_,Remueva las puertas de su refrigerador viejo=
_,Use un limpiador no infiamabIe=

_,No use un adaptador=

CONSERVAR ESTAS mNSTRUCCmONES

mMantenga Ios materiales y vapores infiamables, tales como

gasolina, alejados deI refrigerador=

mUse dos o mas personas para mover e instalar el

refrigerador.

mDesconecte e! suministro de energia antes de instalar la

fabrica de hielo (en aque!Ios mode!os que incluyen el juego

de instalaci6n de Ia fabrica de hielo).

mUse un vaso resistente para recibir hielo o agua del

despachador (en algunos modelos)=

mConecte a un oontacto de pared de conexi6n a tierra de

3 terminales=

Cbmo deshacerse adecuadamente de su

refrigerador viejo

Peligro de Asfi×ia

Remueva las puertas de su refrigerador viejo.
No seguir esta instruccion puede ocasionar marnuerte

o daSo al cerebroo

IMPORTANTE: El atrapamiento y asfixia de niSos no es un
problema del pasado. Los refrigeradores tirados y abandonados
son un peligro...aOn si van a quedar ahi "por unos pocos dias". Si
Ud. esta por deshacerse de su refrigerador viejo, por favor siga
las instrucciones que se dan a continuaci6n para prevenir

accidentes.

26

Antes de tirar su refrigerador o congelador viejo:

• Saque las puertas.

• Deje los estantes en su lugar asi los nidos no pueden meterse
con facilidad.

INSTRUCCIONES DE INSTALACION

i!}i@:_%::{!_z_,i7__ili:i_;%;}:!_iji,8¸@iiiiii%!!!@ii!_iiS,_iii"8_,CiiiO7....

Petigro de Peso E×cesivo

Use dos o mas personas para mover e inetalar
el refrigerader,

No seguir esta instrucci6n puede ecasionar una
lesi6n en la espalda u otto tipo de lesiones.

Quite los rnateriales de empaque

Quite las cintas y gomas de su refrigerador antes de
encenderlo. Frote un poco de detergente liquido sobre el
adhesivo con los dedos, Limpie con agua tibia y seque.

No use instrumentos filosos, alcohol para fricciones, liquidos
inflamables o limpiadores abrasives para eliminar restos de
cinta o goma, Estos productos pueden daSar la superficie de
su refrigerador. Para mas informaci6n, vea "Seguridad del
refrigerador',

CSmo mover su refrigerador:
Su refrigerador es muy pesado. Cuando mueva su

refrigerador para Iimpiarlo o darle servicio, proteja el piso.
AI mover el refrigerador, siempre tire directamente hacia
afuera. No menee el refrigerador de lado a lado ni Io haga

"caminar" cuando Io trate de mover ya que podrfa daSar

el piso.

Petigro de Explosi6n

Mantenga los materialee y vapores inflamabtes,
tales como gaeolina, alejados det refrigerador,

No seguir esta instrucci6n puede ocasionar la muerte,
e×ploei6n, o incendio,

Para asegurar la adecuada ventilaci6n para su refrigerador, deje
un espacio de 1/2"(1,25 cm) a cada lade y por encima. Si Ud.
instala el refrigerador pr6ximo auna pared fija, deje como mfnimo
2" (5,08 cm) a cada lade (dependiendo del modelo) para permitir
que la puerta abra bien. Si su refrigerador tiene una fabrica de
hielo, asegQrese que hay espacio adicional atras para las
conexiones de la Ifnea de agua.

NOTA: No se recomienda instalar el refrigerador cerca de un
horno, radiador u otra fuente de calor, No instale el refrigerador
cerca una ubicaci6n en la que la temperatura puede bajar de los
55°F (13°C).

L_

Cbmo limpiar su refrigerador antes de usarlo

Una vez que usted haya quitado todos los materiales de
empaque, limpie el interior de su refrigerador antes de usarlo,
Vea las instrucciones de limpieza en "Cuidado de su
refrigerador".

tnformaci6n importante para saber acerca de los estantes
y tapae de vidrio:

No Nmpie los estantes y tapas de vidrio con agua caliente
mientras est&n frfos. Los estantes y tapas pueden romperse

sise exponen a cambios bruscos de temperatura o impacto,
como serfa un golpe brusco. Pars su protecci6n, e! vidrio
tempiado se ha diseSado para hacerse aSicos. Esto es normal.
Los estantes y tapas de vidrio son muy pesados. Tenga

mucho cuidado al sacarlos para evitar que se daSen ai caer.

V2" (1,25 cm) (

//

//

2" (5,08 era)

/

27

PeHgro de Choque Electrico

Conecte a un contacto de pared de cone×i6n a tierra de
3 terminalee.

No quite la terminal de cone×i6n a tierra.
No use un adaptadoro

No use un cable electrico de e×tension.
No eeguir eetae instrucciones puede ocaslonar

la muerte, incendio o choque electrico.

Antes de mover el refrigerador a su posici6n definitiva, es
importante asegurarse que Ud. tiene la conexi6n electrica

adecuada.

M_todo de conexibn a tierra recomendado

Se requiere una fuente de energia electrica de 115 Voltios,
60 Hz., CA solamente y con fusibles de 15- 6 20-amps,
debidamente conectados a tierra. Se recomienda que se use un
circuito separado s61o para su refrigerador. Use un tomacorriente
que no se puede apagar con un interruptor. No use un cable

electrico de extensi6n.
NOTA: Antes de realizar cualquier tipo de instalaci6n, limpieza o

de quitar un foco de luz, ponga el control (del termostato, del
refrigerador o del congelador dependiendo del modelo) en la
posici6n OFF (apagado) y luego desconecte el refrigerador de la

fuente de energia. Cuando Ud. haya terminado, reconecte el

refrigerador a la fuente de energia electrica y vuelva a poner el
control (del termostato, del refrigerador o del congelador
dependiendo del modelo) en la posici6n deseada.

Presibn del agua

Se necesita un suministro de agua fria con presi6n de agua entre
30 y 120 Ibs/pulg 2 (207 a 827 kPa) para hacer funcionar el
despachador de agua y la fabrica de hielo. Si usted tiene
preguntas acerca de la presi6n de agua, lame a un plomero
competente autorizado.

Suministro de agua de 6smosis inversa
IMPORTANTE: La presi6n del suministro de agua que sale de un

sistema de 6smosis inversa y va a la valvula de entrada de agua
del refrigerador necesitara ser entre 30 y 120 Ibs/pulg 2 (207 a
827 kPa).

Si se conecta un sistema de filtraci6n de agua de 6smosis
inversa al suministro de agua fria, la presi6n de agua al sistema

de 6smosis inversa necesitara ser de un minimo de 40 a
60 Ibs/pulg 2 (276 a 414 kPa).

Si la presi6n del agua del sistema de 6smosis inversa es menor
de 40 a 60 Ibs/pulg 2(276 a414 kPa):

• Fijese si el filtro de sedimentos en el sistema de 6smosis
inversa esta bloqueado y reemplacelo si fuera necesario.

• Deje que se vuelva a Ilenar el tanque de almacenaje del
sistema de 6smosis inversa despues del use intenso.

Si su refrigerador tiene un cartucho del filtro de agua, se
podra reducir la presi6n ann mas si se usa en conjunto con

un sistema de 6smosis inversa. Quite el cartucho del filtro de
agua. vea "Sistema de filtraci6n de agua".

Si tiene preguntas acerca de la presi6n del agua, lame a un
plomero competente autorizado.

!_i!ii

ReQna las herramientas y piezas necesarias antes de comenzar
la instalaci6n. Lea y siga las instrucciones provistas con

cualquiera de las herramientas enlistadas aqui.

IM PORTANTE:

• Si usa el refrigerador antes de instalar la conexi6n del agua,
ponga la fabrica de hielo en la posici6n OFF (apagado).

• Todas las instalaciones deben hacerse de acuerdo a los
requerimientos locales de plomeria.

• Use tuberias de cobre y revise si hay fugas. Instale tuberia de
cobre s61o en Areas donde la temperatura va a permanecer

por encima del punto de congelaci6n.

HERRAMIENTAS NECESARIAS: Destornillador de hoja plana,
Ilaves de boca de 7/lO"y 1/2"0 dos Ilaves ajustables, Ilave para

tuercas y broca de barrena de 1/4",taladro manual 0 electrico

(debidamente conectado a tierra).
NOTA: El distribuidor de su refrigerador tiene un juego disponible

con una valvula de cierre tipo montura de 1/4"(6,35 ram), una
uni6n y tuberia de cobre. Antes de comprar, asegQrese que la

valvula tipo montura cumpla con los c6digos de plomeria de su
Iocalidad. No use una valvula perforadora 0 una valvula de

montura de sad' (4,76 ram) que reduce el flujo de agua y se
obstruye con mas facilidad.

28

Quite la rejilla de la base:

1. Abra ambas puertas.

2. Sujete la rejilla con sus manes por los extremos. Empuje
hacia adentro sobre la parte superior de la rejilla de la base y

jale hacia arriba sobre la parte inferior.

NOTA: AsegOrese de volver a fijar la ficha tecnica en la parte

trasera de la rejilla de la base despues de limpiar.

Vuelva a colocar la rejilla de la base:

1. Abra ambas puertas.

2. Alinee las leng_etas del soporte de la rejilla con los
sujetadores metalicos.

3. Empuje la rejilla con firmeza para que encaje en su lugar.

i_::::_'/jij_i;!iii_iii_iiiiiil;i;3:!_:_:ii__i:_i_!i_iii!i_i!ii_i_ii%_,_ii_i!iiii_ii_!!i_iii%!!i_i:::i_O_¸¸_

ReOna las herramientas y piezas necesarias antes de comenzar la instalaci6n.
HERRAMIENTAS NECESARIAS: Llaves de tubo de cabeza hexagonal de 1/4"y %6" y un destornillador de cabeza plana,
IMPORTANTE: Antes de comenzar, fije el control del refrigerador a OFF (Apagado). Desenchufe el refrigerador o desconecte el

suministro de energia. Quite los alimentos y cualquier puerta ajustable o recipientes utilitarios de las puertas.
NOTA: Pudiera set necesario quitar la agarradera de la puerta o las puertas para Iograr introducir el producto per la entrada de su

hogar. Mida la abertura de la puerta para determinar si es necesario quitar las puertas o las agarraderas.

Peligro de Cheque Electrico

Desconecte et suministro de energia antes de sacar maspuertas.
Reconecte Ins dos conexiones a tierra antes de hacer funcionaro

No seguir estas instrucciones puede ocasionar mamuerte o choque emectricoo

Bisagra superior
izquierda

Conexi6n de ta
tubeda det despa-

chador de agua

C6mo quitar
ta puerta

Bisagra superior

derecha

EstHo 1

C6mo quitar
Ins agarraderas
(opcionaJ}

A

Estilo 2
C6mo quitar

Ins agarraderas

(opciona!)

Bisagra inferior

B

A.Abrazadera de la manguera
B.Anillo rojo exterior

Rejilta de ta base

Nivem

No quite el torniHo A

Nivemacisn demantera

A, TomiHo nivelador

29

Quite las agarraderas (opcional)

Estilo 1

1. Apriete con su mano firmemente el frente del adorno. Deslice
el adorno superior hacia arriba y el inferior hacia abajo de la
agarradera. Separe las piezas del adorno de los tornillos de
tope. Vea la ilustraci6n 1.

2. Quite los tornillos de las agarraderas y las agarraderas. Vea la
ilustraci6n 1.

3. Coloque el refrigerador en su sitio. Reemplace las
agarraderas come se muestra. Vea la ilustraci6n 1.

Estilo 2

1. Presione firmemente en la agarradera para deslizarla hacia

arriba y hacia afuera de los tornillos de tope. Vea la
ilustraci6n 1.

2. Coloque el refrigerador en su sitio. Reemplace las
agarraderas come se muestra. Vea la ilustraci6n 1.

Quite las puertas

Peligro de Cheque Electrico

Desconecte el suministro de energ_a antes de eacar
las puertas.

No seguir esta instrucci6n puede ocaeionar la muerte
o choque electrico.

1. Desenchufe el refrigerador o desconecte el suministro de
energia.

2. Abra ambas puertas del refrigerador. Quite la rejilla de la base
tirando de los extremes exteriores del fondo hacia arriba. Vea

la ilustraci6n 2.

3. Cierre ambas puertas y mantengalas cerradas hasta que este
listo para separarlas del gabinete.

4. Si tiene un despachador (de hielo o de agua), desconecte la
tuberia del despachador de agua ubicada detras de la rejilla

de la base en el lado de la puerta del congelador. Vea la
ilustraci6n 3.

• Presione el anillo rojo exterior contra la cara del encaje y

jale la tuberia del despachador para liberarla.

• En algunos modelos, quite la tuberia de la abrazadera de

la manguera.

5. Quite la cubierta de la bisagra superior izquierda y los
tornillos segOn se muestra. Vea la ilustraci6n 4. No quite el
tomillo A.

6. Quite los tornillos que quedan en la bisagra izquierda y la
bisagra segOn se muestra. Vea la ilustraci6n 4. No quite el

tomillo A.

7. Levante la puerta del congelador directamente de la bisagra
inferior. Vea la ilustraci6n 5. La tuberia del despachador de
agua queda afianzada a la puerta del congelador y se jala a
traves de la bisagra izquierda inferior. Cerci6rese de proteger
la tuberia del despachador de agua contra da_os.

8. Quite la cubierta de la bisagra superior derecha y los tornillos
segQn se muestra. Vea la ilustraci6n 6. No quite el tornillo A.

9. Levante la puerta del refrigerador directamente hacia arriba
para separarla de la bisagra inferior.

10. Quiza no sea necesario quitar la bisagra inferior para pasar el
refrigerador por una puerta. Ambas bisagras inferiores tienen

la misma construcci6n.

• Si fuera necesario, desensamble las bisagras segQn se

muestra. No quite el tornillo A.

Vuelva a colocar las puertas y las bisagras

1. Si las quit6, vuelva a colocar ambas bisagras inferiores.
Apriete los tornillos.

2. Pase la tuber[a del despachador de agua a traves de la
bisagra inferior izquierda antes de reemplazar la puerta del
congelador en la bisagra. Es posible que necesite ayuda.

NOTA: Disponga de un soporte adicional para las puertas
mientras reemplaza las bisagras superiores. No se confie en que
los imanes de las puertas van a sostener las puertas mientras

trabaja.

3. Reconecte la tuberia del despachador de agua empujandola
dentro del accesorio hasta que se detenga y la marca negra
toque la cara del anillo rojo exterior. Vea la ilustraci6n 3. En
algunos modelos, vuelva a colocar la tuberia en la abrazadera
de la manguera.

4. Alinee y remplace la bisagra superior izquierda segQn se
muestra. Vea la ilustraci6n 4. Apriete los tornillos.

5. Reconecte el enchufe del cableado.

6. Reemplace la cubierta de la bisagra izquierda y el tornillo.

7. Reemplace la puerta del refrigerador, encajandola
cuidadosamente sobre la bisagra inferior derecha.

8. Alinee y reemplace la bisagra superior derecha segQn se
muestra. Vea la ilustraci6n 6. Apriete los tornillos.

9. Reemplace lacubierta de la bisagra y los tornillos. Apriete los
tornillos.

10. Enchufe el refrigerador o reconecte el suministro de energ[a.

Cbmo cerrar la puerta

1. Ubique el refrigerador en su posici6n definitiva.

2. Coloque un nivel dentro del refrigerador, en la parte trasera
del estante superior. Vea la ilustraci6n 8.

3. Ubique los tornillos niveladores detras de la rejilla de la base
del refrigerador, en cualquiera de los lades.

4. Use una Ilave de tubo de cabeza hexagonal para ajustar los
tornillos niveladores del rodillo trasero hasta que el
refrigerador quede nivelado. Gire el tornillo nivelador del
rodillo trasero hacia la derecha para levantar ese lado del
refrigerador o gire el tornillo nivelador hacia la izquierda para
bajar ese lade. Vea la ilustraci6n 10. AsegQrese de que el
refrigerador este nivelado antes de preceder.

5. Compruebe la alineaci6n de las puertas despues de haber
nivelado el refrigerador.

30

Alinee las puertas

IMPORTANTE: Nivele primero la parte posterior del refrigerador
como se describe en "C6mo cerrar la puerta".

Es posible que las puertas queden desparejas despues de nivelar
el refrigerador. Vea la ilustraci6n 9. Las puertas estan prefijadas
de fabrica, de manera que la puerta del refrigerador esta mas alta

que la puerta del congelador aproximadamente por el espesor de
una moneda. Una vez que las puertas esten cargadas de

alimentos, deberian estar niveladas. Si se necesita ajustar la
altura de la puerta despues de que las puertas esten cargadas de
alimentos, siga estos pasos.

1. Use una Ilave de tubo de cabeza hexagonal para ajustar los
tornillos niveladores del rodillo delantero hasta que las
puertas esten parejas. Gire el tornillo nivelador del rodillo
delantero hacia la derecha para levantar ese lade del
refrigerador o gire el tornillo nivelador hacia la izquierda para
bajar ese lado. Vea la ilustraci6n 10.

NOTA: Despues de cada ajuste, abra y cierre las puertas del
congelador y del refrigerador para comprobar el alineamiento
de las puertas.

2.

Abra las puertas y reemplace la rejilla de la base. Alinee las
pesta_as de apoyo de la rejilla con las abrazaderas
metalicas. Empuje la rejilla con firmeza, hasta que ajuste a
presi6n en su sitio.

NOTA: Cerci6rese de reponer la Hoja Tecnica detras de la
rejilla de la base.

Lea todas las instrucciones antes de comenzar.
IMPORTANTE: Si usa el refrigerador antes de instalar la

conexi6n del agua, ponga la fabrica de hielo en la posici6n
apagado (OFF).

Conexibn a la linea de agua

1. Desenchufe el refrigerador o desconecte el suministro de
energia.

2. CIERRE el suministro principal de agua. ABRA la Ilave de
agua mas cercana el tiempo suficiente para que la tuberia de
agua se vacie totalmente.

3. Busque una tuberia vertical de agua fria de 1/2"a 11A''
(12,70 mm a 3,18 cm) cercana al refrigerador.

IMPORTANTE:

• AsegQrese de que sea una tuberia de agua fria.

• Una tuberia horizontal funcionara, pero taladre per el lade

superior de la tuberia, no por debajo. Esto ayudara a
mantener el agua alejada del taladro. Esto tambien evita
que se junte sedimento normal en la valvula.

4=

Para determinar la Iongitud de la tuberia de cobre que va a
necesitar, mida desde la conexi6n en la esquina inferior
trasera del refrigerador hasta la tuber[a de agua. Agregue
7 pies (2,1 m) para la limpieza. Use tuberia de cobre de 1A"
(6,35 mm) de diametro externo. AsegQrese que ambos

extremos de latuberia de cobre esten cortados rectos.

Usando un taladro conectado a tierra, haga un orificio de 1A"
(6,35 mm) en la tuberia de agua fria que Ud. eligi6.

.....................A

G ..........B

.......... C

F E D

A. Tuberfadeaguafrfa E.Manga de compresidn

B.Abrazadera para tuberfa F.Vblvuladecierre
C. Tuberfade cobre G. Tuercade presidn

D. Tuerca de compresidn

6. Ajuste la valvula de cierre a la tuber[a de agua fr[a con una
abrazadera para tuberia. AsegQrese que el extreme de salida

este firmemente insertado en el orificio taladrado de 1/4"
(6,35 mm) en la tuberia de agua y que la arandela este por

debajo de la abrazadera para tuberia. Ajuste la tuerca de
presi6n. Apriete los tornillos de la abrazadera para tuber[a
lentamente yen forma pareja de manera que la arandela
provea un cierre hermetico. No apriete demasiado porque se
puede quebrar la tuberia de cobre.

7. Deslice la manga de compresi6n y la tuerca de compresidn
sobre la tuberia de cobre come se muestra en el grafico.

Inserte el extremo de la tuberfa en el extremo de salida hasta
donde sea posible. Atornille la tuerca de compresi6n sobre el

extreme de salida con una Ilave ajustable. No apriete
demasiado.

8. Coloque el extremo libre de la tuberia dentro de un recipiente
o fregadero y ABRA el suministro principal de agua para lavar
la tuber_a hasta que al agua salga limpia. CIERRE la valvula
de cierre del tube de agua. Enrolle la tuberia de cobre.

Conexibn al refrigerador

Estilo 1:

1. Desenchufe el refrigerador 0 desconecte el suministro de
energia.

2. Quite la cinta de empaque de la tuber[a gris enrollada en la
parte trasera del refrigerador.

3. Se necesita un acoplamiento de 1A"x 1/4"para conectar la
tuber[a de agua a una Iinea domestica de agua existente.
Enrosque la tuerca provista sobre el acoplamiento en el

extremo de la tuberia de cobre.
NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas

con una Ilave de tuercas. No apriete demasiado.

B C D

A.Tuberfade agua alrefrigerador
B.Tuerca(provista)

C.Bulbo
D.Acoplamiento (provisto)

4=

ABRA la valvula de cierre.

5.

Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la valvula).

F G

E.F_rula (adquirida)
F Tuerca (adquirida)

G. Lfnea de agua de la casa

31

Estilo 2:

1. Desenchufe el refrigerador o desconecte el suministro de
energfa.

2. Quite la cinta de empaque de la tuberfa gris enrollada en la
parte trasera del refrigerador.

3. Enrosque la tuerca provista sobre la vMvula de agua como se
muestra.

NOTA: Apriete la tuerca a mano. Luego aprietela dos vueltas
con una Ilave de tuercas. No apriete demasiado,

Sffvase leer antes de usar el sistema de agua.
Inmediatamente despues de la instalaci6n, siga los pasos a

continuaci6n para asegurarse de que el sistema de agua este
debidamente limpio.

1. Abra la puerta del congelador y apague la fabrica de hielo. El
interruptor ON/OFF (encendido/apagado) se encuentra en el
lado derecho superior del compartimiento del congelador.
Mueva el interruptor a la posici6n OFF (apagado - hacia la
derecha) como se muestra.

I/ II

A

B

A, Bulbo
B. Tuerca(provista)

4. ABRA la vMvula de cierre.

5. Revise si hay fugas. Apriete aquellas tuercas o conexiones
que tengan fugas (incluidas las conexiones en la vMvula).

Cbmo terminar la instalacibn

Peligro de Choque E_ectrico

Conecte a un contacto de pared de conexiSn a tierra de
3 terminates,

No quite _atermina_ de conexi6n a tierra,
No use u_ adaptador.
No use un cable e_ectrico de extensi6n,

No seguir estas instruccio_es puede ocaslonar
_amuerte, i_ce_dio o choque e_ectrico,

1. Enchufe el refrigerador o reconecte el suministro de energia.

2. Enjuague el sistema de agua. Vea la secci6n "Preparaci6n del
sistema de agua".

NOTA: Puede tomar hasta 24 horas para que su fabrica de hielo
empiece a producir hielo.

NOTAS:

• Aseg_rese de que el filtro de la rejilla de la base este
instalado adecuadamente y que la tapa este en la posici6n

horizontal.

No use con agua que no sea microbiol6gicamente segura
o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despu6s del sistema. Pueden
usarse sistemas certificados para la reducci6n de quistes
en aguas desinfectadas que puedan contener quistes

filtrables.

2.

Use un recipiente resistente para oprimir la barra del
despachador de agua hasta que el agua comience a salir.
Limpie el sistema de agua distribuyendo y desechando de
1,5 gal. (5,4 L) de agua. La limpieza del sistema tomara
aproximadamente de 3 minutos y ayudara a despejar el aire
de la Iinea, En algunas casas se podra requerir limpieza

adicional.
NOTA: A medida que sale aire del sistema, es posible que

salgan chorros de agua repentinos del despachador.

3.

Abra la puerta del congelador y ponga la fabrica de hielo a
funcionar. Mueva el interruptor a la posici6n ON (encendido -
hacia la izquierda), Vea la secci6n "Fabrica de hielo y
dep6sito de hielo" para obtener mas instrucciones sobre la
operaci6n de su fabrica de hielo.

• Deje transcurrir 24 horas para la producci6n del primer

Iote de hielo.
Deshagase de los tres primeros Iotes de hielo producido.

Dependiendo de su modelo, puede ser que Ud. desee
elegir la caracteristica maxima de hielo para incrementar
la producci6n de hielo.

Su nuevo refrigerador puede hacer sonidos que su viejo
refrigerador no hacia, Como estos sonidos son nuevos para Ud,,
puede ser que se preocupe. La mayor[a de los sonidos nuevos
son normales. Superficies duras, como el piso, las paredes y los
gabinetes, pueden hacer que los sonidos parezcan mas fuertes
de Io que son en realidad. A continuaci6n se describen los tipos
de sonidos y que puede causarlos,

• Si su refrigerador esta equipado con una fabrica de hielo, Ud.
escuchara un zumbido cuando la vMvula de agua se abre
para Ilenar la fabrica de hielo en cada ciclo.

32

Su refrigerador esta dise_ado para funcionar con mas
eficiencia para conservar sus alimentos a la temperatura
deseada y para minimizar el use de energfa. El compresor y
los ventiladores de alto rendimiento pueden causar que su
nuevo refrigerador funcione por periodos de tiempo mas
largos que su refrigerador viejo y Ud. puede escuchar un
sonido pulsante o agudo que proviene del compresor o de
los ventiladores que se ajustan para un rendimiento 6ptimo.

Puede ser que Ud. escuche el motor del ventilador del
evaporador circulando elaire a traves de los compartimientos
del refrigerador y del congelador. Es posible que aumente la
velocidad del ventilador cuando usted abra la puerta o
agregue alimentos calientes.

• Las vibraciones pueden producirse por el flujo de liquido
refrigerante, tuberia de agua o articulos guardados arriba del
refrigerador.

• El agua que gotea en el calentador del descongelador
durante el ciclo de descongelacidn puede causar
chisporroteos.

• AI final de cada ciclo, Ud. puede escuchar un gorgoteo
debido al flujo de Ifquido refrigerante en su refrigerador.

• La contracci6n y expansi6n de las paredes internas pueden
causar un ligero estallido.

• Ud. puede escuchar aire forzado por el ventilador del
condensador sobre el condensador.

• Ud. puede escuchar agua corriendo hacia la bandeja
recolectora durante el ciclo de descongelacidn.

IMPORTANTE: Debido a que el aire circula entre ambas
secciones, los olores que se formen en una secci6n pasaran a la
otra. Para eliminar los olores, limpie completamente ambas
secciones. Para evitar que pasen de una secci6n a otra, envuelva

o cubra bien los alimentos.

Su modelo puede tener controles digitales o controles

electrbnicos.

IMPORTANTE:

• El Control del refrigerador regula la temperatura del
compartimiento del refrigerador. El Control del congelador
regula la temperatura del compartimiento del congelador.

Espere 24 horas despues de encender el refrigerador antes
de colocar alimentos en _1.Si agrega alimentos antes de que
el refrigerador se haya enfriado por completo, sus alimentos
podrian malograrse.

NOTA: El regular los Controles del refrigerador y del
congelador a un ajuste mas frio no va a enfriar los
compartimientos con mas rapidez.

Si la temperatura esta demasiado caliente o demasiado fria
en el refrigerador o en el congelador, antes de regular los
controles, revise primero los conductos de ventilaci6n para
cerciorarse de que no esten obstruidos.

Los ajustes prefijados deben ser los correctos para un uso
dom_stico normal. Los controles estan debidamente fijados
cuando la leche o los jugos estan tan frios come a usted le
gusta y cuando el helado esta firme.

USO DE SU REFRIGERADOR

Para asegurar las temperaturas correctas, debe permitir que el
aire fluya entre las dos secciones. El aire frio entra por la parte
inferior de la secci6n del congelador y contin0a hacia arriba.
Luego entra en la secci6n del refrigerador a traves del orificio de
ventilaci6n superior. En los modelos con Estilo 2, (Multiflujo) el
aire tambien se distribuye de modo uniforme per todo el
compartimiento del refrigerador a traves de los seis orificios de
ventilaci6n que estan en la pared posterior. El aire regresa al
congelador come se muestra.

Estilo 1 Estilo 2

f

J

i± /

Controles digitales

Para su conveniencia, los controles vienen prefijados de fabrica.
AI instalar su refrigerador, aseg0rese de que los controles a0n
esten prefijados como se muestra. El panel de control digital esta
ubicado en la parte superior del compartimiento del refrigerador
y le permite ver los puntos de ajuste del control de temperatura.

NOTA: Los puntos de ajuste recomendados de fabrica son 0°F
(-18°C) para el congelador y 37°F (3°C) para el refrigerador.

Para encender el refrigerador y ver los puntos de ajuste:

• Presione y sostenga ON/OFF (Encendido/Apagado)
2 segundos.

Cold Freezer Refrigerator Comd

SS & "_ (01 RECOMMENDED sEhrING [3/)

Para ver las temperaturas en centigrados:

• Presione el botdn °C. El indicador se encendera.

NOTA: Si la temperatura del congelador esta bajo cero, la luz
indicadora adyacente a la pantalla del congelador se encendera.

Colder Comder

No bloquee ninguno de estos orificios de ventilaci6n con
alimentos come sodas, cereales, pan, etc. Si estos orificios estan
bloqueados, el aire no circulara y los controles de temperatura no

funcionaran correctamente.

33

Ajuste de los controles digitales

Para regular temperaturas de punto de ajuste:

• Presione la flecha del refrigerador o del congelador hacia
arriba o hacia abajo hasta Ilegar a la temperatura deseada.

Refrigerator CoRd

Q÷

[a71 @

Colder

NOTA: Espere por Io menos 24 horas entre un ajuste y otro, y
despues vuelva a verificar las temperaturas antes de hacer
otros ajustes.

• El rango de punto de ajuste para el congelador es de -5°F a
5°F (-21 °C a -15°C) y 33°F a 41°F (1°C a 5°C) para el
refrigerador.

CONDICION: AJUSTE DE

TEMPERATURA:

REFRIGERADOR demasiado frio Control del

- No estan fijados de acuerdo alas REFRIGERADOR 1°
condiciones ambientales mas alto

REFRIGERADOR demasiado Control del
caliente REFRIGERADOR 1°

- Mucho uso o temperatura mas bajo
ambiental muy caliente

CONGELADOR demasiado frio Control del

- No estan fijados de acuerdo alas CONGELADOR 1° mas
condiciones ambientales alto

CONGELADOR demasiado Control del
caliente/muy poco hielo CONGELADOR 1° mas

- Mucho uso o alto consumo de bajo
hielo

CONDICION: REGULACION DEL

AJUSTE:

REFRIGERADOR demasiado Control del
frio REFRIGERADOR un

- No estan fijados de acuerde a ajuste mas baje
las condiciones ambientales

REFRIGERADOR demasiado Control del
caliente REFRIGERADOR un

- Mucho uso o temperatura ajuste mas alto
ambiental muy caliente

CONGELADOR demasiado frio Control del

- No estan fijados de acuerdo a CONGELADOR un ajuste
las condiciones ambientales mas bajo

CONGELADOR demasiado Control del
caliente/muy poco hielo CONGELADOR un ajuste

- Mucho uso o alto consumo de mas alto
hielo

Produccibn acelerada del hielo

La funci6n de hielo acelerado ayuda en los periodos temporarios
de alto consumo de hielo al aumentar la producci6n de hielo en
un perfodo de 24 horas.

• Presione el bot6n ACCELERICE 2para fijar la temperatura del
congelador a -10°F (-23°C). El ajuste de Hielo acelerado
permanecera encendido durante 24 horas a menos que se le
apague manualmente. La pantalla continuara mostrando el
punto de ajuste normal de la temperatura.

Controles electrbnicos

Para su conveniencia, los controles vienen prefijados de fabric&
AI instalar su refrigerador, asegOrese de que los controles esten
aOn prefijados en los ajustes medios tal como se ilustra.

COLDER FREEZER REFRIGERATOR COLDER

COLD COLD

Para encender su refrigerador:

Presione y sostenga ON/OFF 2 segundos. Las luces indicadoras
muestran los ajustes de control de temperatura actuales.

Ajuste de los controles electrbnicos

NOTA: Espere per Io menos 24 horas entre ajustes. Vuelva a

verificar las temperaturas antes de realizar otros ajustes.
Presione la flecha del congelador (FREEZER) o del refrigerador

(REFRIGERATOR) hacia arriba o hacia abajo hasta Ilegar a la
temperatura deseada.

REFRIGERATOR COLDER

COLD

Si en todo momento se desea un aumento en la producci6n
de hielo, fije el Control del congelador a un ajuste mas frio. El
ajuste del congelador a una temperatura mas fria puede
endurecer mas algunos alimentos como el helado.

GrocerySavor TM (en algunos modelos)

La funci6n GrocerySavor TM ayuda en los periodos de alto uso del
refrigerador, con cargas completas de comestibles o

temperaturas ambientales temporalmente calientes.

• Presione GrocerySavor TM para fijar las temperaturas en -10°F
(-23°C) para el congelador y 34°F (1°C) para el refrigerador.
La luz indicadora de GrocerySavor TM permanecera
encendida durante 24 horas a menos que se le apague

manualmente.

NOTA: La pantalla de la temperatura no cambiar& Despues
de 24 horas, los compartimientos del refrigerador y del

congelador vuelven a los puntos de ajuste previos de
temperatura.

34

PeJigro de Cortaduras

Use un vase resistente para recibir hieBoo agua deJ
despachador.

No eegu}r eeta }nstrucci6n puede ecas}onar
cortadu ras,

Su despachador electr6nico ofrece varias opciones: la
posibilidad de seleccionar hielo picado o en cubes, una luz
especial que se enciende cuando usted utiliza el despachador y
que puede fijarse en el mode automatico y una opci6n de cierre
para evitar que salga hielo o agua involuntario,

El despachador de hielo

Retire el vase para detener la salida de hielo.
NOTA: Los primeros Iotes de hielo pueden tenet mal saber

debido alas conexiones de plomeria y piezas nuevas.
Deseche ese hielo. Ademas, saque grandes cantidades de
hielo del dep6sito de hielo, y no a traves del despachador.

El despachador de agua

Si no limpi6 el sistema de agua cuando se instal6 el refrigerador
per primera vez, oprima la barra del despachador de agua con un
vase resistente o jarra resistente hasta que saque y descarte de
1,5 galones (de 5,4 litros) o aproximadamente 3 minutes despues
de que el agua comience a salir. Toma de 3 a 4 minutes para que
el agua comience a salir. El agua que usted saca y descarta
limpia el sistema y ayuda a despejar el aire de la lineas. Deje que
pasen varias horas para que el refrigerador se enfrie y pueda
enfriar el agua.

IMPORTANTE: Dependiendo de su modelo, la charola pequer_a
desmontable que se encuentra en el fondo del despachador esta

diser_ada para contener derrames pequer_os y permitir una
limpieza facil. La charola no tiene drenaje, La charola puede
quitarse del despachador y Ilevarse a un lavabo para vaciarse o
limpiarse.

El hielo proviene del dep6sito de hielo de la fabrica de hielo, en el
congelador. Cuando usted oprime la barra del despachador:

• Se abre una escotilla en un conducto situado entre el
despachador y el dep6sito del hielo. El hielo baja del

dep6sito y cae a traves del conducto.

• Cuando deja de oprimir la barra del despachador, se cierra la
escotilla y deja de salir hielo. El sistema de distribuci6n no
funcionara cuando la puerta del congelador este abierta.

Algunos modelos despachan hielo en cubes y hielo picado,
Antes de sacar hielo, seleccione el tipo de hielo que desea. Los

botones de control estan disehados para facilitar el use y
limpieza.

ICE

CRUSH CUBE

Para obtener hielo picado, los cubes son triturados antes de set
despachados. Esto puede retrasar un poco la distribuci6n del
hielo picado. El ruido proveniente del triturador de hielo es
normal y los trozos de hielo pueden variar en tamaho, Cuando
cambia de crushed (hielo picado) a cubed (hielo en cubes), caen
unas onzas de hielo picado junto con los primeros cubes.

Para despachar hielo:

1. Oprima el bot6n del tipo de hielo que desee.

2. Oprima con un vase resistente la barra del despachador de
hielo. Sostenga el vase junto al orificio del despachador para
que el hielo no caiga fuera del vase.

IMPORTANTE: No necesita aplicar mucha presi6n a la barra
para activar el despachador de hielo, Oprimir mucho no hara
que el despachador funcione con mas rapidez o produzca
mayor cantidad de hielo.

Para despachar agua:

1. Oprima un vase resistente contra la barra del despachador
de agua.

2. Retire el vase para detener la salida del agua.

NOTA: El agua puede tenet un mal saber si no se usa el
despachador con frecuencia. Haga salir suficiente agua cada
semana para mantener un suministro fresco.

La luz del despachador

El Area del despachador tiene una luz. Puede encenderse con la
mane oprimiendo el bot6n de ON (encendido) (bot6n tactilo
interrupter oscilante).

En algunos modelos: Cuando usted utilice el despachador, la
barra encendera automaticamente la luz.

LIGHT

OFF ON

NOTA: Para informaci6n sobre c6mo cambiar el foco del
despachador, vea la secci6n "C6mo cambiar los feces".

35

El cierre del despachador (en algunos modelos)

Su despachador puede apagarse para facilitar la limpieza o para
evitar que sea activado involuntario per nifios o animales

domesticos.
NOTA: La funci6n de cierre no interrumpe el flujo electrico al

refrigerador, a la fabrica de hielo o a la luz del despachador.
0nicamente desactiva las barras del despachador.

Para apagar el despachador, oprima el bot6n de LOCK (cierre). El
indicador aparecera sobre el bot6n de LOCK (cierre) y los
despachadores de hielo y de agua no funcionaran. Para reactivar
el despachador, oprima el bot6n de UNLOCK (reactivaci6n)
hasta que el indicador aparezca. Luego contin0e distribuyendo
hielo o agua como de costumbre.

DISPENSER

LOCK UNLOCK

NOTAS:

• Evite enroscar la tapa cuando quite el filtro, ya que esto
puede causar que la tapa se salga. Si esto sucede, vuelva
a colocar la tapa y jale el filtro directamente hacia afuera.

• Siempre queda agua en el filtro. Es posible que se
derrame un poco de esa agua.

La luz del estado del filtro de agua le indicara cuando cambiar
filtro de agua. Cuando la luz indicadora cambie de verde a
amarillo, significa que es casi el tiempo de cambiar el filtro de
agua. Se recomienda cambiar el filtro de agua cuando la luz
indicadora de estado cambie a rojo O cuando el flujo de agua al
despachador de agua o a la fabrica de hielo disminuya
visiblemente; vea "C6mo cambiar el filtro de agua" mas adelante

en esta secci6n.

INDICADOR: ESTADO:

GOOD/BUENO (verde) Nuevo filtro instalado

ORDER/PEDIR (amarillo) Pedir filtro

REPLACE/REEMPLAZAR (rojo) O Reemplazar el filtro
cuando disminuye el flujo del agua del agua

Despues de cambiar el filtro de agua, reajuste el indicador al
presionar y sostener RESET (Reajustar) 2 segundos. La luz de
estado cambiara de Replace (Reemplazar, rojo) a Good (Bueno,
verde) una vez que se haya reajustado el indicador.

WATER FILTER

GOOD•

ORD[R • RISE[

A. Botdn eyector
B. Tapa del flltro

2,

Quite la tapa girandola hacia la izquierda hasta que se
detenga.

IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.

3,

Saque el cartucho nuevo de su empaque y quite la cubierta
protectora de los anillos O.

A. Cubierta protectora
B. Anillos en 0

4,

Coloque latapa (que se quit6 en el paso 2) sobre el filtro
nuevo. Alinee el Iomo sobre la tapa con la flecha sobre el

filtro. Gire la tapa hacia la derecha hasta que encaje en su
lugar.

::::::

NOTA: No use con agua que no sea microbiol6gicamente
segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden usarse
sistemas certificados para la reducciOn de quistes en aguas
desinfectadas que puedan contener quistes filtrables.

Cbmo cambiar el filtro de agua

El filtro de agua esta situado en la rejilla de la base debajo de la
puerta del compartimiento del congelador. No es necesario
quitar la rejilla de la base para quitar el filtro.

1. Quite el filtro presionando en el botOn eyector y jalando
directamente hacia afuera sobre la tapa del filtro.

36

A. Botdn eyector

B. Flecha en el filtro
C. Lomo sobre la tapa

5. Empuje el filtro nuevo dentro de la abertura en la rejilla de la
base. A medida que se inserte el filtro, el bot6n eyector
bajara. El bot6n eyector saltara nuevamente hacia afuera
cuando el filtro este enganchado per complete.

6. Jale suavemente la tapa para verificar que el filtro este seguro
en su lugar.

NOTA: Enjuague el sistema de agua antes de expulsar un
nuevo filtro instalado para aclarar el aire de las Ifneas y del

filtro.

7. Enjuague el sistema de agua. Vea "C6mo enjuagar el sistema
de agua despues de cambiar el filtro".

Cbmo enjuagar el sistema de agua despu_s de cambiar
el filtro

Use un recipiente resistente para oprimir el despachador de agua
hasta que el agua comience a salir.

Limpie el sistema de agua distribuyendo y desechando de
1,5 galones (5,4 L) de agua. La limpieza del sistema tomara
aproximadamente de 3 minutos y ayudara a despejar el aire de la
linea. En algunas casas se podra requerir limpieza adicional.

NOTA: A medida que sale aire del sistema, es posible que salgan
chorros de agua repentinos del despachador.

Uso del despachador sin el cartucho del filtro de agua

Puede usar el despachador sin un filtro. El agua no estara
filtrada.

1. Saque el filtro presionando el bot6n eyector y jalando la tapa.
Vea "C6mo cambiar el filtro de agua" anteriormente en esta

secci6n.

2. Quite la tapa girandola hacia la izquierda hasta que se
detenga.

IMPORTANTE: No descarte la tapa. Es parte de su
refrigerador. Guarde la tapa para usarla con el filtro de

reemplazo.
Con la tapa en la posici6n horizontal, inserte la tapa en la

rejilla de la base hasta que se detenga.

Para encender y apagar (On/Off) la f&brica de hielo

El interrupter de ON/OFF (Encendido/apagado) se encuentra en
el lado derecho superior del compartimiento del congelador.

1. Deslice el control a la posici6n ON (encendido - hacia la
izquierda).

NOTA: Su fabrica de hielo tiene un apagado automatico. El
sensor de la fabrica de hielo hace pasar un rayo de una pared del
congelador a la otra, Io que detendra automaticamente la
producci6n de hielo cuando este Ileno el dep6sito de hielo. El
control permanecera en la posici6n ON (encendido - hacia la
izquierda).

2. Para apagar la fabrica de hielo manualmente, deslice el
control a la posici6n OFF (apagado - hacia la derecha).

Cbmo quitar y volver a colocar el depbsito

Sostenga la base del dep6sito con las dos manos, presione
el bot6n que libera el dep6sito y levante el dep6sito hacia
arriba y hacia afuera.

NOTA: No es necesario mover el control de la fabrica de hielo
a la posici6n OFF (apagado - hacia la derecha) cuando se

quite el dep6sito de hielo. La cubierta con sensor ("Puerta
abatible") que se encuentra en la pared izquierda del
congelador impide que la fabrica de hielo produzca hielo si la
puerta esta abierta o si se quita el dep6sito de hielo.

2. Vuelva a poner el dep6sito de hielo en la puerta y presione
hacia abajo para asegurarse de que se encuentra seguro en
su lugar.

Gire la tapa hacia la izquierda hasta que la tapa se deslice en
la ranura del accesorio. Luego, gire la tapa hacia la derecha
hasta que quede en la posici6n horizontal. Tal vez se necesite
forzar un poco.

NOTA: La tapa no estara alineada con la rejilla de la base.

Limpieza del depbsito

Vac[e el dep6sito de hielo. Si es necesario, use agua tibia
para derretir el hielo.

NOTA: Nunca use instrumentos afilados para romper el hielo
en el dep6sito. Esto puede daSar el dep6sito y el mecanismo
de despachado.

2. Lave el dep6sito de hielo con un detergente suave, enjuague
bien y seque meticulosamente. No use limpiadores duros o

abrasives ni solventes.

37

Recuerde

• Deje transcurrir 24 horas para la producci6n de la primera

tanda de hielo. Deje pasar 3 dias para que se Ilene
completamente el recipiente para hielo.

• Deshagase de los tres primeros Iotes de hielo producido para
evitar las impurezas que pudieran eliminarse del sistema.

• La calidad del hielo dependera de la calidad del agua que
suministre a su fabrica de hielo.

Evite la conexi6n de su fabrica de hielo a un suministro de
agua ablandada. Los quimicos para ablandar el agua (como

la sal) pueden dar3ar ciertos componentes de la fabrica de
hielo y producir un hielo de muy baja calidad. Si no se puede

evitar el uso de un suministro de agua ablandada, asegQrese
de que el ablandador de agua este funcionando

correctamente y que goce de un buen mantenimiento.

• Es normal que los cubitos de hielo se peguen en las
esquinas. Se separaran con facilidad.

• No guarde nada en la fabrica de hielo o el dep6sito de hielo.

CARACTERiSTICAS DEL

REFRIGERADOR

2=

Vuelva a colocar el estante guiandolo de regreso dentro de
las ranuras en el marco y empujando el estante para que
pase el tope.

Estantes y marcos de los estantes

Para quitar y volver a colocar un estante/marco:

1. Quite el estante/marco inclinandolo por el frente y

levantandolo fuera de los soportes del estante.

2. Vuelva a colocar el estante/marco guiando los ganchos
posteriores del estante dentro de los soportes del estante.
Incline el frente del estante hacia arriba hasta que los
ganchos posteriores del estante caigan dentro de los
soportes del estante. Verifique que el estante este seguro en
su lugar.

El modelo de su refrigerador podra contar con algunas o todas
estas caracteristicas. Las caractefisticas que se pueden adquirir
por separado como accesorios vienen identificadas como
"Accesorio". No todos los accesorios encajaran en todos los
modelos. Siesta interesado en adquirir uno de los accesorios,
por favor Ilame al nt]mero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

_nformaci6n importante para saber acerca de los estantes

y tapas de vidrio:

No Iimpie los estantes y tapas de vidfio con agua caliente
mientras estan frios= Los estantes y tapas pueden romperse

si se exponen a cambios bruscos de temperatura o impacto,
como seda un golpe brusco= Para su protecci6n, ei vidrio
tempIado se ha dise_iado para hacerse aSicos= Esto es normal.

Los estantes y tapas de vidfio son muy pesados= Tenga

mucho cuidado aI sacarlos para evitar que se daSen aI caer=

Su modelo puede tener estantes de vidrio o alambre. Si usted
guarda alimentos similares juntos y ajusta los estantes para que
se adapten alas diferentes alturas de los articulos, se reduce el
tiempo que el refrigerador permanece abierto y se ahorra
energia.

Estantes deslizables (en algunos modelos}

Para quitar y volver a colocar un estante en el marco de
metal:

1. Jale el estante hacia adelante hasta que se detenga. Incline el
frente del estante hacia arriba y levantelo un poco mientras
que jala el estante fuera del marco.

El caj6n para carnes frias es muy conveniente para guardar
pasas, nueces, comidas para untar y otros art[culos pequer_os a
la temperatura normal del refrigerador.

Para quitar y volver a colocar el cajbn para carries frias:

1. Quite el caj6n de carnes frias deslizandolo hacia afuera hasta
el tope. Levante el frente y deslice el caj6n hacia afuera hasta
que salga.

2. Vuelva a colocar el caj6n de carnes frias deslizandolo hacia
atras pasando el tope.

Cajbn para verduras y cajbn convertible para verduras/

came

Para quitar y volver a colocar los cajones

1. Deslice el caj6n para verduras o el caj6n para carne hasta el

tope. Eleve el frente del caj6n con una mane mientras sujeta
la parte inferior con la otra mano y deslice el caj6n hasta que
salga.

2. Vuelva a colocar el caj6n para verduras o el caj6n para came
deslizandolo hacia atras pasando el tope.

38

Tapas del caj6n para verduras o el caj6n para verduras/
came

Para quitar y volver a colocar las tapas:

1. Quite los cajones para verduras o carne. Presione hacia

arriba en el centro de la parte de vidrio del caj6n para
verduras hasta que se separe del marco de plastico.
Sostenga el vidrio del caj6n para verduras firmemente y con
cuidado deslicelo hacia adelante para quitarlo.

2. Levante el marco de la tapa del caj6n para verduras y quitelo,
Repita los pasos para quitar la tapa del caj6n para came,

3. Vuelva a colocar la parte posterior del marco de latapa del
caj6n para carne en los soportes o guias que se encuentran

en las paredes laterales del refrigerador y baje o deslice el
frente del marco de la tapa a su lugar.

4. Deslice la parte posterior de la pieza de vidrio en el marco de
la tapa y baje el frente a su lugar. Repita los pasos para volver

a colocar la tapa del caj6n para verduras.

Guia para la conservacibn de carnes

Guarde la mayor[a de las carnes en su envoltura original siempre
y cuando sea hermetica y a prueba de humedad. Vuelva a
envolverlas si fuera necesario. Consulte el cuadro siguiente
respecto a los periodos de conservaci6n. Para guardar la carne
por un tiempo mas prolongado que los periodos indicados,
congelela.

Pescado fresco o mariscos ................ el mismo dfa de su compra

Polio, came de res molida,

carnes varias (higado,etc) ............................................... 1 - 2 dias

Carnes fr[as, filetes/asados ........................................... 3 - 5 dias

Carnes curadas ............................................................. 7 - 10 dias

Sobras - Cubra las sobras con papel plastico, o papel de
aluminio o guardelas en recipientes de plastico con tapas
hermeticas.

Usted puede controlar el nivel de humedad en el caj6n hermetico
para verduras. El control de humedad esta ubicado en el caj6n
para verduras. Regule el control a cualquier ajuste entre LOW
(Bajo) y HIGH (Alto).

El caj6n convertible de verduras/carnes puede ajustarse de
manera que enfr[e correctamente la came o las verduras. El aire
dentro de la charola se enfria para prevenir que partes de los
alimentos se congelen y puede ajustarse para mantener la came
alas temperaturas de almacenaje recomendadas per el National
Livestock and Meat Board (Consejo Nacional de Ganado y
Carnes): 28° a 32°F (-2 ° a 0°C).

IMPORTANTE: Para mantener la frescura per mas tiempo, antes
de guardar siempre envuelva la came en materiales que sean
hermeticos y a prueba de humedad. Siempre almacene la came
siguiendo las recomendaciones.

Cbmo ajustar el control

El control convertible viene ajustado de fabrica en la posici6n
menos fria para carnes.

Para cambiar el ajuste: Mueva el control hacia la derecha (mas
frio) o hacia la izquierda (menos frfo), segQn desee.

Para guardar verduras: Para guardar las verduras a la
temperatura 6ptima (que debe ser mas caliente que para la
came), mueva el control hasta el extreme izquierdo, a la
posici6n VEG.

LOW (posici6n abierta) deja que el aire hQmedo salga del caj6n
para verduras, yes el mas adecuado para conservar las frutas y

verduras con cascara.

• Frutas: Lavelas, dejelas secar y guardelas en el refrigerador
en bolsas de plastico o en el caj6n para verduras. No lave ni
pele las moras sine en el momento de usarlas. Separe y
guarde las moras en su recipiente original en el caj6n para
verduras, o guardelas en una bolsa de papel cerrada sin
apretar en un estante del refrigerador.

• Verduras con cascaras: Col6quelas en bolsas de plastico o
recipientes de plastico y guardelas en el caj6n para verduras.

HIGH (posici6n cerrada) mantiene el aire hQmedo en el caj6n
para verduras, yes el mas adecuado para conservar las verduras
frescas de hoja.

• Verduras de hoja: Lavelas con agua fria, escQrralas y
deshagase de las partes magulladas o amarillentas.
Col6quelas en una bolsa de plastico o un recipiente de
plastico y guardelas en el caj6n para verduras.

IMPORTANTE: Si los alimentos se empiezan a congelar, mueva
el control hacia la izquierda (menos frio), Recuerde que debe
esperar 24 horas entre ajustes, Si Io hace asf, le da tiempo a la
temperatura de los alimentos a que cambie.

39

Para quitar y volver a colocar el portavinos (a la izquierda)
o el portabotellas/latas (a la derecha):

1. Quite el portabotellas jalandolo directamente hacia afuera del

estante.

2. Vuelva a colocar el portabotellas deslizandolo entre el estante
y la pared del refrigerador.

NOTA: Para almacenamiento a largo plazo, guarde los huevos en
un recipiente con tapa o en su recipiente original en un estante

interior.

CARACTERiSTICAS DEL

Para obtener mas informaci6n respecto a la preparaci6n de
alimentos para su congelaci6n, consulte una guia de
congeladores o un buen libro de cocina.

La canastilla o el recipiente del congelador se puede utilizar para
guardar bolsas de frutas y verduras congeladas que pudieran
caerse de los estantes del congelador.

Para quitar y volver a colocar la canastilla del congelador:

1. Quite la canastilla o el recipiente deslizandola hasta el tope.

2. Levante el frente y deslicela hacia afuera totalmente.

3. Vuelva a colocar la canastilla o el recipiente en su lugar,
colocandola en los rieles. Levante la parte frontal de la
canastilla o el recipiente ligeramente al tiempo que la empuja
hasta despues de los topes.

CONGELADOR

Su modelo podra contar con algunas o todas estas
caracteristicas. Las caracterfsticas que pueden adquirirse por
separado como accesorios vienen identificadas como
"Accesorio". No todos los accesorios encajaran en todos los
modelos. Siesta interesado en adquirir uno de los accesorios,
por favor Ilame al nt]mero gratuito que se encuentra en la portada

o en la secci6n "Accesorios".

Para quitar y volver a colocar el estante:

1. Levante el estante y liberelo de los soportes para quitarlo.

2. Vuelva a colocar el estante en los soportes. Revise que el
estante este seguro en su lugar.

Guia para la conservacibn de alimentos congelados

Los periodos de conservaci6n variaran segQn la calidad y tipo de
alimentos, el tipo de embalaje o envoltura empleada (debera ser
hermetico y a prueba de humedad), y la temperatura de
conservaci6n. Es normal que hayan cristales de hielo dentro de
un paquete sellado. Esto simplemente indica que la humedad y
el aire dentro del paquete se han condensado, creando cristales

de hielo.
No coloque en el congelador mas alimentos sin congelar de los

que puedan congelarse en 24 horas (no mas de 2 a 3 libras de
alimentos por pie ct]bico [907 a 1.350 g por L] de espacio en el
congelador). Deje suficiente espacio en el congelador para la
circulaci6n de aire entre los paquetes. Tenga cuidado de dejar
suficiente espacio para que la puerta pueda cerrarse

hermeticamente.

CARACTERiSTICAS DE LA

PUERTA

Su modelo podra contar con algunas o todas estas
caracterfsticas. Las caracterfsticas que pueden adquirirse por

separado como accesorios vienen identificadas como
"Accesorio". No todos los accesorios encajaran en todos los

modelos. Siesta interesado en adquirir uno de los accesorios,
por favor Ilame al nQmero gratuito que se encuentra en la portada
o en la secci6n "Accesorios".

Para quitar y volver a colocar el recipiente:

1. Quite el dep6sito jalando hacia afuera las leng(_etas que se
encuentran detras de la canastilla para liberarla del
revestimiento de la puerta.

2. Vuelva a colocar el dep6sito alineando las lengQetas con los
botones laterales del revestimiento de la puerta. Encaje
firmemente las lengQetas en los botones como se muestra.

40

El aire fresco del congelador es dirigido directamente al dep6sito
de la puerta per debajo de los orificios de ventilaci6n.

NOTA: El compartimiento de los productos lacteos y el estante
para latas no son enfriados.

Control del depbsito enfriador de la puerta

El control del dep6sito enfriador de la puerta esta situado del
lado izquierdo del compartimiento del refrigerador.

Vuelva a colocar los rieles deslizando el riel del estante en las
ranuras de la puerta y empujando el riel directamente hacia

abajo hasta que se detenga.

Para quitar y volver a colocar los recipientes:

1. Quite el recipiente levantandolo y jalandolo directamente
hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo hacia adentro
sobre el soporte elegido y empujandolo hacia abajo hasta
que se detenga.

Gire el control en el sentido de las manecillas del reloj (hacia
la derecha) para disminuir el flujo de aire frio al dep6sito y

hacerlo menos frio.
Gire el control en el sentido contrario alas manecillas del reloj

(hacia la izquierda) para aumentar el flujo de aire frio al
dep6sito y hacerlo mas frfo.

::::::! :,

Se pueden quitar los rieles y los recipientes de la puerta para
facilitar la limpieza.

Rieles y recipientes a presibn de la puerta

Para quitar y volver a colocar los rieles o recipientes:

1. Quite los rieles o los recipientes empujando hacia adentro
ligeramente en la parte frontal del soporte mientras jala hacia
afuera la lengQeta interior. Repita estos pasos para el otro
extremo del riel o del recipiente.

2. Vuelva a colocar los rieles o los recipientes alineando los
extremos de los soportes con los botones que estan en los
costados del revestimiento de la puerta. Encaje a presi6n el
soporte y las piezas del riel odel recipiente en las lengQetas
que estan encima del estante, tal come se ilustra.

Para quitar y volver a colocar el recipiente:

1. Quite el recipiente levantandolo y jalandolo directamente
hacia afuera.

2. Vuelva a colocar el recipiente deslizandolo encima de los
soportes deseados y empujandolo hacia abajo hasta que se
detenga.

U

Para quitar y volver a colocar las piezas de los recipientes:

1. Presione cualquier bot6n de liberaci6n para abrir la parte
inclinable del recipiente.

A

I I

|

It---_ _-----1 _----

Rieles calzables de la puerta

Para quitar y volver a colocar los rieles:

1. Quite los rieles jalando directamente hacia arriba cada
extremo del riel.

A. Botones de liberacidn

2. Para quitar la parte inclinable del recipiente, presione sobre
las palancas curvas a cada lade del mismo. Jale hacia arriba

y hacia fuera.

41

NOTAS:

• El recipiente no podra quitarse si se inclina hacia fuera
completamente. Inclfnelo solamente un poco antes de
presionar en las palancas curvas para quitarlo.

• Limpie las piezas segQn se indica en la secci6n

"Limpieza'.

A. Palanca curva

3. Vuelva a instalar la parte inclinable del recipiente. AsegQrese
de que este encajado debidamente en la base del recipiente
antes de insertar las palancas curvas en su lugar.

4. Vuelva a colocar las piezas del interior del recipiente.

C

A. Canastilla coladora
B. Divisores

C. Tapete colador

CUIDADO DE SU
REFRIGERADOR

Peligro de Exploeidn

Use un limpiador no inflamabie.
No eeguir eeta inetrucci6n puede ocaeionar la muerte,

expmosidn o ineendio.

Tanto la secci6n del refrigerador come la del congelador se
descongelan automaticamente. No obstante, limpie ambas
secciones mas o menos una vez al mes para evitar la
acumulaci6n de olores. Limpie los derrames de inmediato.

Para limpiar su refrigerador:

1. Desenchufe el refrigerador o desconecte el suministro de
energfa.

2. Quite todas las partes desmontables del interior, tales como
estantes, cajones para verduras, etc.

9. Lave a mane, enjuague y seque todas las pares
desmontables y las superficies interiores meticulosamente.
Use una esponja limpia o un pano suave y un detergente
suave con agua tibia.

• No use productos de limpieza abrasives o asperos, como

aerosoles para ventanas, productos de limpieza para
pulir, liquidos inflamables, ceras para limpieza,
detergentes concentrados, blanqueadores o productos
de limpieza que contengan productos de petr61eo en las
pares de plastico, en el interior, revestimientos de la

puerta o juntas. No use toallas de papel, estrojoajos para
fregar u otros utensilios de limpieza asperos. Estos

pueden rayar o danar los materiales.

• Para ayudar a eliminar olores, puede lavar las paredes

interiores con una mezcla de agua tibia y bicarbonato de
sodio (2 cucharadas en un cuarto de galdn [26 g en
0,95 L] de agua).

4. Fijese si su refrigerador tiene el exterior de metal pintado,
acabado con apariencia inoxidable Ultra Satin TM, aluminio
cepillado o de acero inoxidable y decida el metodo de
limpieza adecuado.

NOTA: El acabado Ultra Satin TM (con apariencia inoxidable)
tiene un color suave y uniforme con un acabado brillante que

resiste las marcas de los dedos. El acero inoxidable tiene una
textura veteada bien diferenciada con variaci6n en el color, Io

cual es natural en el acero.
Metal pintado: Limpie el exterior con una esponja limpia o un

pano liso y un detergente suave en agua tibia. No use
limpiadores asperos o abrasivos ni limpiadores destinados a
acero inoxidable. Seque meticulosamente con un pane
suave. Para obtener una proteccidn adicional contra danos a
las superficies exteriores metalicas pintadas, aplique cera
para electrodomesticos (o cera en pasta para autos) con un
pano limpio y suave. No encere las partes de plastico.

Aluminio cepillado: Lave con una esponja limpia o un pane
liso y un detergente suave en agua tibia. No use limpiadores
asperos o abrasivos ni limpiadores destinados a acero
inoxidable. Seque meticulosamente con un pano suave.

Acabado con apariencia inoxidable Ultra SatinTM: Lave
con una esponja limpia o un pano liso y un detergente suave
en agua tibia. No use limpiadores asperos o abrasivos ni
limpiadores destinados a acero inoxidable. Seque
meticulosamente con un pano suave.

Acabado de acero inoxidable: Lave con una esponja limpia
o un pano liso y un detergente suave en agua tibia. No use
productos de limpieza abrasivos o asperos. Seque
meticulosamente con un pano suave.

Para mantener come nuevo su refrigerador de acero
inoxidable y para quitar marcas o rayaduras pequenas, se
sugiere usar el limpiador de acero inoxidable aprobado
por el fabricante. Para ordenar el limpiador, vea

"Accesorios".

IMPORTANTE: iEste limpiador es solamente para partes de
acero inoxidable!

No permita que el limpiador para acero inoxidable entre
en contacto con ninguna parte de plastico tales como las
piezas decorativas, las tapas del despachador o las
empaquetaduras de la puerta. Si se produce contacto
accidental, limpie la pieza de plastico con una esponja y
detergente suave en agua tibia. Seque meticulosamente
con un pane suave.

42

Una limpieza rutinaria del condensador no es necesaria en
ambientes normales de operaci6n en el hogar. Si el ambiente
contiene mucha grasa o polvo, o si hay bastante transito de
mascotas en el hogar, el condensador debera limpiarse cada
dos o tres meses para asegurar la maxima eficacia.

Si necesita limpiar el condensador:

• Quite la rejilla de base. Vea la ilustraci6n "Rejilla de la
base" o la secci6n "Rejilla de la base".

• Use una aspiradora con un cepillo suave para limpiar la
rejilla, las Areas abiertas detras de la rejilla y la superficie

frontal del condensador.

• Vuelva a colocar la rejilla de la base cuando termine.

Enchufe el refrigerador o reconecte el suministro de energfa.

Luz del cajbn para verduras

Si es necesario, quite el caj6n superior para verduras para
tener acceso la pantalla de luz. Quite la pantalla de luz
levantando los extremos hacia fuera de los soportes, como

se muestra.

• Vuelva a colocar la pantalla de luz insertando los extremos en
los soportes. Si es necesario, vuelva a colocar el caj6n
superior para verduras.

NOTA: No todos los focos para aparatos electrodomesticos son
adecuados para su refrigerador. AsegOrese de cambiar el foco
con otro que sea del mismo tamale y forma. La luz del
despachador requiere de un foco de 10 Watts de uso pesado y
las demas luces requieren un foco de 40 Watts para
electrodomesticos. Puede conseguir los focos de repuesto con

su distribuidor.

1.

Desenchufe el refrigerador o desconecte el suministro de
energia.

2.

Si se indica, quite la pantalla de la luz como se muestra.
NOTA: Para limpiar la pantalla de la luz, lavela con agua tibia

y un detergente liquido. Enjuague y sequela pantalla
meticulosamente.

3. Quite el foco y reemplacelo con uno del mismo tamaSo,
forma y vatiaje,

4. Si se indic& vuelva a colocar la pantalla como se muestra.

5. Enchufe el refrigerador o reconecte el suministro de energfa.

Luz deldespachador

Quite y _emplace elfoco extendiendola mano porelarea del
despachado_

Luz superior del congelador (en algunos modelos)

• Quite la pantalla de luz sujetandola por los lados y apretando
hacia el centre y al mismo tiempo jalandola hacia adelante.

• Vuelva a colocar la pantalla de luz insertando las lengQetas en
los orificios ranurados en el revestimiento interno del

congelador. Empuje hasta que la pantalla encaje en su lugar.

Luz inferior del congelador detrbs de la canasta superior
del congelador (en algunos modelos)

Dependiendo del modelo, quite la canasta superior del
congelador o el estante de la canasta superior del
congelador. Quite la pantalla removiendo el tornillo Phillips
ubicado en la parte superior de la pantalla. Cuidadosamente,
rote la pantalla hasta que la lengQeta se pueda quitar con
cuidado de la pared del congelador.

• Vuelva a colocar la pantalla insertando la lengQeta izquierda
dentro de la pared del congelador. Alinee la lengQeta superior
con el orificio para tornillo y coloque el tornillo.

A. Luzde! despachador

Luz del panel de control del refrigerador

Quite y reemplace el foco extendiendo la mane pot detras del
panel de control del refrigerador.

Si no va a haber electricidad por 24 horas o menos, mantenga la
puerta o las puertas cerradas (seg_n el modelo) para que los
alimentos se mantengan frios y congelados.

Si el corte de electricidad va a durar mas de 24 horas siga una de
las opciones siguientes:

• Saque todos los alimentos congelados y guardelos en una
conservadora de comida congelada.

• Ponga 2 Ibs (907 g) de hielo seco en el congelador pot cada
pie cQbico (28 L) de espacio en su congelador. Esto
mantendra los alimentos congelados de 2 a 4 dias.

43

• Si no tiene conservadora de alimentos ni hielo seco, use
todos los alimentos perecederos de una vez o p6ngalos en

latas,

RECUERDE: Un congelador Ileno se mantiene frio por mas

tiempo que uno a medio Ilenar. Un congelador Ileno de came se

mantiene frfo por mas tiempo que uno Ileno de alimentos de
pasteleria. Si Ud, ve que los alimentos contienen cristales de
hielo, se pueden volver a congelar, pero la calidad y el sabor
pueden afectarse. Si el alimento no esta en buenas condiciones,

descartelo,

Vacaciones

Si Ud. decide dejar el refrigerador funcionando mientras
est& ausente:

1. Use todos los articulos perecederos y congele el resto,

2. Si su refrigerador tiene fabrica de hielo automatica:

• Levante el brazo de control de alambre a la posici6n

apagado (Off - hacia arriba) o mueva el interruptor a la
posici6n apagado (Off - hacia la derecha).

• Cierre el suministro de agua a la fabrica de hielo.

3. Vacie el dep6sito de hielo.

Si Ud. decide apagar el refrigerador antes de irse:

1. Saque toda la comida del refrigerador.

2. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo pot Io

menos un dfa antes,

• Cuando el 01timo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (Off - hacia
arriba) o mueva el interruptor a la posici6n apagado (Off -
hacia la derecha),

3. Coloque el control del termostato o control del refrigerador,
dependiendo del modelo, en la posici6n de apagado (Off).

Vea "Uso de los controles".

4. Limpie el refrigerador, pasele un trapo y sequelo bien,

5. Fije bloques de goma o de madera con cinta adhesiva a la
parLe superior de ambas puerLas para que queden abiertas y
el aire circule. Esto evita que se formen olores y que crezcan
hongos,

Mudanza

Si Ud. muda su refrigerador a una casa nueva, siga los siguientes
pasos para prepararse para la mudanza,

1. Si su refrigerador tiene fabrica de hielo automatica:

• Cierre el suministro de agua a la fabrica de hielo por Io

menos un dia antes.

• Desconecte la tuberia de agua de atras del refrigerador.

• Cuando el 01timo Iote de hielo caiga, levante el brazo de

control de alambre a la posici6n apagado (Off - hacia
arriba) o mueva el interruptor a la posici6n apagado (Off -

hacia la derecha),

2. Saque toda la comida del refrigerador y empaque todos los
alimentos congelados en hielo seco.

3. Vacie el dep6sito de hielo,

4. Coloque el control del termostato o control del refrigerador,
dependiendo del modelo, en la posici6n de OFF (apagado).

Vea "Uso de los controles",

5. Desenchufe el refrigerador.

6. Vacie el agua de la bandeja recolectora.

7. Limpie, pasele un trapo y seque bien.

8. Saque todas las parLes desmontables, envuelvalas bien y
asegOrelas con cinta adhesiva para que no se muevan y se

sacudan durante la mudanza,

9. SegOn el modelo, levante la parle delantera del refrigerador
para que ruede con facilidad O atornille las patas
niveladoras para no rayar el piso, Vea "Ajuste las puertas".

10. Sostenga las puerLas cerradas y el cable pegado a la parLe
posterior del refrigerador con cinta adhesiva.

Cuando Ilegue a la casa nueva, ponga todo de nuevo y lea la
secci6n "lnstrucciones de instalaci6n" para obtener
instrucciones de preparaci6n, Ademas, si su refrigerador tiene

fabrica de hielo automatica, recuerde volver a conectar el

suministro de agua al refrigerador.

SOLUCION DE PROBLEMAS

Siga las sugerencias que aparecen a continuacibn para evitar el costo de una visita de servicio innecesaria.

Su refrigerador no funciona

&Esta desconectado el cable electrico? Conecte a un •
contacto de pared de conexi6n a tierra de 3 terminales, Si el
problema continQa, Ilame a un electricista.

i,Se quemb un fusible de la casa o se dispar6 un
disyuntor? Reemplace el fusible o reposicione el circuito. Si

el problema continOa, Ilame a un electricista,
i.Esta el control del refrigerador o del congelador en la

posicibn OFF (apagado)? Vea "Uso de los controles'.

&Se esta descongelando el refrigerador? En 30 minutos
vuelva a revisar si el refrigerador esta funcionando, Su
refrigerador activa regularmente un ciclo de descongelaci6n

automatica.
/,No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a
ON (encendido) para volver a fijafla. Vea "Uso de los
controles". Si alan asi no puede corregir el problema, Ilame

solicitando servicio.

44

Las luces no funcionan

&Esta desconectado el cable electrico? Conecte a un
contacto de pared de conexi6n a tierra de 3 terminales.

&Esta flojo un foco o se ha quemado? Vea "C6mo cambiar
los focos".

Hay agua en la bandeja recolectora de agua

• &Se est_ descongelando el refrigerador? El agua se
evaporara. Es normal que caigan gotas de agua en la bandeja

recolectora de agua.

• &Esta mas h_medo que Io normal? Cuando este hOmedo,
tenga en cuenta que el agua en la bandeja recolectora
tardara mas en evaporarse,

Parece que el motor funciona excesivamente

&Esta la temperatura ambiente mas caliente que Io
normal? En condiciones de calor, el motor funciona por

periodos mas largos. Cuando la temperatura ambiente es
normal, el motor funciona entre 40% y 80% del tiempo. Si la
habitacidn esta caliente, puede funcionar por mas tiempo.

&Se acaba de agregar una gran cantidad de alimentos al
refrigerador? Agregar grandes cantidades de alimentos
hace que se caliente el refrigerador. Es normal que el motor
funcione por periodos mas prolongados para volver a enfriar
el refrigerador.

&Se hart abierto las puertas a menudo? Cuando esto
ocurre, el motor puede funcionar por periodos mas largos.
Para ahorrar energia, trate de sacar todo Io que necesita del
refrigerador de una sola vez, mantenga los alimentos
organizados y cierre la puerta inmediatamente despues de

sacarlos.

• &No se han ajustado los controles correctamente de
acuerdo con las condiciones circundantes? Vea "Uso de

los controles'.
&No estan las puertas completamente cerradas? Cierre

las puertas con firmeza. Si no cierran completamente, vea
"Las puertas no cierran completamente" mas adelante en

esta secci6n.

&Estan sucios los serpentines del condensador?

Esto impide la transferencia del aire y hace que el motor
trabaje mas. Limpie los serpentines del condensador. Vea
"Limpieza".

• &No estan selladas por completo las empaquetaduras de
la puerta? Llame a una persona calificada o a un tecnico.

NOTA: Su nuevo refrigerador funcionara por periodos mas
largos que su refrigerador anterior debido al motor de alto

rendimiento.

El refrigerador parece hacer mucho ruido

• Los sonidos pueden ser normales para su refrigerador.
Consulte la secci6n "Sonidos normales".

La f&brica de hielo no produce hielo o no produce
suficiente hielo

&Se acaba de instalar la fabrica de hielo? &Esta la
temperatura del congelador Io suficientemente fria para
hacer hielo? Espere 24 horas despues de la instalaci6n de la
fabrica de hielo para que empiece a producir hielo. Deje
transcurrir 3 alias despues de comenzar la producci6n de
hielo para que se vuelva a Ilenar de hielo el recipiente.

&Esta el brazo de control de alambre de la fabrica de
hielo (en algunos modelos) en la posici6n OFF (apagado -
brazo hacia arriba)? Baje el brazo de control de alambre a la
posici6n ON (encendido - brazo de control de alambre hacia
abajo). Vea "Fabrica de hielo y dep6sito de hielo".

&Esta el interruptor de la fabrica de hielo (en algunos

modelos) en la posici6n OFF (apagado - hacia la
dereoha)? Mueva el interruptor de la fabrica de hielo a la
posici6n ON (encendido - hacia la izquierda). Vea "Fabrica de
hielo y dep6sito de hielo".

• &Esta abierta la valvula de cierre de la tuberia del agua al
refrigerador? Abra la valvula de agua. Vea "Conecte el
suministro de agua".

&Tiene agua el molde de la fabrica de hielo o no se ha
producido hielo? Vedfique si su refrigerador ha sido
conectado al suministro de agua de su casa y si la valvula de
cierre esta abierta. Vea "Conecte el suministro de agua'.

&Se trab6 un cubo de hielo en el brazo eyector de la
fabrica de hielo? En los modelos con dep6sito de hielo
estandar, saque el hielo del brazo eyector con un utensilio de
plastico. En modelos con dep6sito de hielo ubicado en la
puerta del congelador, puede tener acceso a la fabrica de
hielo oprimiendo la puerta del sensor de hielo que se
encuentra en el lado izquierdo superior del interior del
congelador. Mientras oprime la puerta del sensor, eleve la
puerta de servicio de la fabrica de hielo y quite el hielo del
brazo eyector con un utensilio de plastico. Vea "Fabrica de
hielo y dep6sito de hielo".

• &Se acaba de sacar una gran cantidad de hielo? Deje
transcurrir 24 horas para que la fabrica de hielo se

restablezca.

• &Se han ajustado correctamente los controles? Vea "Uso
de los controles'.

&Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de
instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si la instalaci6n
es correcta y no hay obstrucciones, Ilame a una persona

calificada o a un tecnico.

• &Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Yea
"Requisitos del suministro de agua."

NOTA: Si el problema no se debe a ninguna de las alternativas
indicadas, puede haber un problema en la tuberfa de agua.

Llame solicitando servicio.

El hielo tiene real sabor, real olor o un color grisaceo

• &Son nuevas las conexiones de plomeria, produciendo un
hielo descolorido o de mal sabor? Deseche los primeros

Iotes de hielo.

• gSe han guardado los cubos de hielo por mucho tiempo?
Tire los cubos de hielo viejos y obtenga un nuevo Iote.

• &Se necesita limpiar el congelador y el depbsito de hielo?
Yea "Limpieza" o "Fabrica de hielo y dep6sito de hielo".

&Se han envuelto debidamente los alimentos en el
congelador o el refrigerador? Use empaques hermeticos
contra humedad para ayudar a prevenir transferencia de

olores en la comida almacenada.

• &Contiene el agua minerales (como el azufre)? Podria ser
necesario instalar un filtro para eliminar los minerales.

&Tiene un filtro de agua instalado en el refrigerador? Un
descoloramiento o un color gris del hielo indican que el
sistema de filtrado de agua necesita enjuagarse mas. Haga
correr mas agua a traves del despachador de agua para

enjuagar el sistema de filtrado de agua con mayor cuidado
(inicialmente, por Io menos de 1,5 galones [5,4 L] o por

3 minutos). Deseche el hielo descolorido.

i

45

El despachador de hielo no funciona debidamente

El despachador de agua no funciona debidamente

_.Esta cerrada completamente la puerta del congelador?
Cierre la puerta con firmeza. Si no se cierra completamente,
vea "Las puertas no cierran completamente" mas adelante

en esta secci6n.
&Se ha instalado correctamente el dep6sito de hielo? En

modelos con dep6sito de hielo estandar, empuje el dep6sito
de hielo completamente hasta el fondo. En modelos con
dep6sito de hielo ubicado en la puerta del congelador, el
dep6sito debe estar nivelado. Quite y vuelva a colocar el
dep6sito en la puerta asegurandose de que este
debidamente alineado y que encaje firmemente en su lugar.
Vea "Fabrica de hielo y dep6sito de hielo".

_.Seha agregado hielo incorrecto en el depbsito?
Use L_nicamente el hielo producido per su fabrica de hielo
actual. Si ha introducido otro tipo de hielo, saque todos los
cubes y revise que no se haya atascado ninguno en el

conducto de salida.
_,Seha congelado el hielo en el depbsito? Agite el dep6sito

para que se separen los cubos. Si no se separan, vade el
dep6sito y deje transcurrir 24 horas para que se vuelva a

Ilenar de hielo.
&Se ha derretido el hielo alrededor del espiral metalico en

el dep6sito de hielo? Descarte los cubes de hielo y limpie
bien el dep6sito. Deje transcurrir 24 horas para que se vuelva
a Ilenar de hielo. No trate de quitar el hielo derretido con un
objeto afilado. Puede daSar el dep6sito.

_,Hay hielo atascado en el conducto de salida? Quite el
hielo del conducto de salida con un utensilio de plastico. No

use ning0n objeto afilado para quitar el hielo. Puede dadar la
unidad.

_.EI despachador de hielo se atasca mientras vierte el
hielo "picado"? Detenga el despachador de hielo. Cambie el
bot6n de hielo de "picado" a "en cubos". Oprima la barra del
despachador de hielo con un vaso resistente. Si despacha el
hielo en cubos correctamente, oprima el bot6n para hielo
"picado" y comience a despachar de nuevo. Consulte la
secci6n "Despachadores de agua y hielo".

_,Hay hielo en el depbsito? Vea "La fabrica de hielo no
produce hielo o no produce suficiente hielo" anteriormente en

esta secci6n.
&Se ha mantenido la barra del despachador oprimido por

mucho tiempo? Suelte la barra del despachador. Cuando la
barra se mantiene oprimido mucho tiempo, se interrumpe la

distribuci6n de hielo. Espere tres minutes para que el motor
del despachador se reposicione antes de usarlo de nuevo. Es

mejor sacar grandes cantidades de hielo directamente del
dep6sito de hielo, no del despachador.

El depbsito de hielo es dificil de sacar

&No se ha Ilenado el sistema de agua? El sistema de agua
debe Ilenarse la primera vez que se usa. Use un recipiente
resistente para oprimir la barra del despachador de agua
hasta que el agua comience a salir. Limpie el sistema de agua
distribuyendo y desechando de 1,5 galones (5,4 L) de agua.
La limpieza del sistema tomara aproximadamente de
3 minutos y ayudara a despejar el aire de la linea. En algunas
casas se podra requerir limpieza adicional. Vea
"Despachadores de agua y hielo".

&La valvula de cierre de agua no esta abierta o la tuberia
del agua no esta conectada al suministro? Verifique si la
valvula de cierre del agua esta abierta y el suministro de agua

esta conectado al refrigerador. Vea "Conecte el suministro de
agua".

&Esta la v_lvula de cierre del agua atascada o no fue
instalada correctamente? Vea "Conecte el suministro de

agua". Si el problema no es atascamiento o mala instalaci6n,
solicite servicio o Ilame a un plomero.

&Hay un estrechamiento en la tuberia de agua de la casa?
Si encuentra o sospecha que hay un estrechamiento en la
tuberia del agua, Ilame a un plomero competente autorizado.

&Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar obstruido o haberse instalado

incorrectamente. Primero revise las instrucciones de
instalaci6n del filtro para asegurarse de que el filtro fue

instalado correctamente y no esta obstruido. Si lainstalaci6n
es correcta y no hay obstrucciones, solicite servicio.

&Se ha conectado un sistema de filtraci6n de agua de
6smosis inversa al suministro de agua fria? Vea

"Requisitos del suministro de agua".

Hay filtracibn de agua o hielo en el despachador

&No se deja el vaso el tiempo suficiente debajo del

despachador de hielo, haciendo que se derrame el hielo?

Sostenga el recipiente debajo del conducto de hielo dos o
tres segundos despues de soltar la palanca del despachador.

Puede despachar agua o hielo durante este tiempo.
&Se ha atascado un cubo de hielo en el conducto y

mantiene abierta la escotilla? Quite el cubo.
&Tiene un filtro de agua instalado en el refrigerador? El

sistema de filtrado de agua pudiera tener aire en las lineas, Io
que ocasionaria que gotee el agua. Se puede eliminar el aire

de las lineas con enjuagues adicionales. El use normal del
despachador deber[a eliminar el aire de las lineas en un

per[ode de 24 a 72 horas.

El flujo de agua del despachador disminuye
considerablemente

• _.Es dificil sacar el dep6sito de hielo (en algunos
modelos)? Para modelos dotados de dep6sito de hielo

ubicado en la puerta del congelador, seleccione hielo "en
cubes". Usando un vaso resistente, oprima y suelte con

rapidez la barra del despachador de hielo. Abra la puerta del
congelador, oprima el bot6n interruptor que esta en el

dep6sito de hielo y levantelo. Consulte la secci6n "Fabrica de
hielo y dep6sito de hielo".

46

&Tiene un filtro de agua instalado en el refrigerador? Este
filtro puede estar Ileno o incorrectamente instalado. Saque el

cartucho del filtro de agua. Vea "Sistema de filtraci6n de
agua". Ponga a funcionar el despachador. Si el flujo de agua

aumenta notablemente, cambie el filtro.

El agua del despachador no est& Io suficientemente fria

• &Ha instalado recientemente su refrigerador? Deje

transcurrir 24 horas para que el refrigerador se enfrfe
completamente.

&Se ha despachado recientemente una gran cantidad de
agua? Deje transcurrir 24 horas para que el agua se enfrie

completamente.

&No se ha usado el despachador de agua recientemente?

Puede ser que el primer vaso de agua no este frio. Descarte
el agua del primer vaso.

El divisor entre los dos compartimientos esta caliente

• Probablemente el calor se debe al funcionamiento normal del
control automatico de humedad exterior. Si sigue teniendo

problemas, solicite servicio.

La temperatura esta demasiado caliente

&Estan bloqueados los orificios de ventilacibn en
cualquiera de los compartimientos? Esto impide la

circulaci6n del aire frio del congelador al refrigerador. Saque
todos los objetos que bloquean los orificios de ventilaci6n.

Vea la ubicaci6n de estos orificios en la secci6n "C6mo
asegurar la debida circulaci6n del aire".

_,Se abre(n) la(s) puerta(s) con frecuencia? El refrigerador

se calienta cuando esto ocurre. Mantenga el refrigerador frio
sacando todo Io que necesita del refrigerador de una sola

vez, manteniendo los alimentos organizados y cerrando la
puerta inmediatamente despues de sacarlos.

&Se acaba de agregar una gran cantidad de alimentos al

refrigerador o al congelador? Agregar grandes cantidades
de alimentos calienta el refrigerador. Pueden transcurrir
varias horas para que el refrigerador recupere su temperatura

normal.

• &Se han ajustado los controles correctamente de
acuerdo alas condiciones circundantes? Vea "Use de los

controles".
&No esta enfriando el refrigerador? Para modelos con

controles digitales, gire la unidad a OFF (apagado) y luego a
ON (encendido) para velvet a fijarla. Vea "Use de los

controles". Si aQn asi no puede corregir el problema, Ilame
solicitando servicio.

• &Se han envuelto correctamente los alimentos? Vedfique
que todos los alimentos esten bien envueltos. Seque los
recipientes hQmedos antes de colocarlos en el refrigerador.

• _.,Se han ajustado los controles correctamente de

acuerdo alas condiciones circundantes? Vea "Use de los
controles".

• &Se ha completado un ciclo de descongelaci6n

automatica? Es normal que se formen gotitas cuando el
refrigerador se descongela automaticamente.

Las puertas no se cierran completamente

• &Hay paquetes de comida que impiden que se cierre la
puerta? Ordene los recipientes de manera que queden mas

juntos y ocupen menos espacio.
&Esta el depbsito de hielo mal colocado? En modelos con

dep6sito de hielo interior, empuje el dep6sito de hielo hasta el
fondo. Si el dep6sito de hielo no Ilega hasta el fondo, puede
ser que no este derecho. Saquelo y vuelva a empujarlo. En
modelos con dep6sito de hielo ubicado en la puerta del
congelador, el dep6sito debe estar nivelado. Para quitar el
dep6sito, oprima el bot6n para liberar el dep6sito que se
encuentra del lado derecho del mismo y levante directamente
hacia arriba. Vuelva a colocar el dep6sito en la puerta
asegurandose de que este debidamente alineado y que
encaje firmemente en su lugar. Vea "Fabrica de hielo y
dep6sito de hielo".

&Estan las bandejas, estantes, depbsitos o canastillas
real colocados? Coloque la tapa del caj6n de verduras y
todas las bandejas, estantes, dep6sitos y canastillas en la
posici6n correcta. Para mas informaci6n, Vea "Caj6n

convertible para verduras/carne, caj6n para verduras y
tapas".

• &Estan las empaquetaduras pegajosas? Limpie las
empaquetaduras de acuerdo con las instrucciones en la

• &Se balancea el refrigerador o no est_ nivelado? Nivele el
refrigerador. Vea "Ajuste las puertas".

• &Se desmontaron las puertas durante la instalacibn de la
unidad y no se volvieron a instalar correctamente? Quite y
vuelva a colocar las puertas de acuerdo con la secci6n

secci6n "Limpieza". 1

calificado.

"Puertas del refrigerador" o Ilame a un tecnico de servicio

Es dificil abrir las puertas

Hay acumulacibn de humedad en el interior

&Est_n bloqueados los orificios de ventilaci6n en el
refrigerador? Saque todos los objetos que bloquean los

orificios de ventilaci6n. Vea la ubicaci6n de los orificios en la
secci6n "C6mo asegurar la debida circulaci6n del aire".

&Se abren las puertas con frecuencia? Evite la
acumulaci6n de humedad sacando todo Io que necesita del
refrigerador de una sola vez, manteniendo los alimentos
organizados y cerrando la puerta inmediatamente despues

de sacarlos.
&Est_ ht_meda la habitaci6n? Es normal que se acumule

humedad dentro del refrigerador cuando el aire exterior esta
hOmedo.

• &Estan las empaquetaduras sucias o pegajosas? Limpie
las empaquetaduras de acuerdo con las instrucciones en la

secci6n "Limpieza'.

47

CONTRATOS DE

PROTECCION

Contratos Maestros de Proteccibn
iFelicitaciones por su inteligente adquisici6n! Su nuevo producto

Kenmore ®ha sido dise_ado y fabricado para brindarle a_os de
funcionamiento confiable. Pero al igual que todos los productos,
puede necesitar mantenimiento preventivo o reparaci6n de vez

en cuando. Es all[ donde el Contrato Maestro de Protecci6n
puede ahorrarle dinero e inconvenientes.

Contratos de mantenimiento
Su compra adquiere un nuevo valor ya que usted puede confiar

en Sears HomeCentral ®para obtener servicio de reparaci6n. Con
mas de 2.400 especialistas capacitados en reparaciones y
acceso a mas de un mill6n de piezas y accesorios, contamos con
las herramientas, piezas, conocimiento y la destreza para
asegurarnos de respaldar nuestra promesa de que: Reparamos
Io que vendemos.

Su producto Kenmore ®esta diser_ado, fabricado y sometido a
prueba para proporcionarle aSos de funcionamiento confiable.
No obstante, cualquier producto puede necesitar servicio tecnico

de vez en cuando. El contrato de mantenimiento Sears le ofrece
un programa de servicio excepcional, a un precio accesible.

Adquiera un Contrato Maestro de Proteccidn hoy y prot_jase

contra molestias y gastos inesperados.

El Contrato Maestro de Protecci6n tambien ayuda a prolongar la
vida de su nuevo producto. He aqui Io que se incluye en el

Contrato:
v' Servicio experto per nuestros 12.000 especialistas en

reparaci6n competentes

v' Servicio ilimitado y gratuito para repuestos y mano de obra

en todas las reparaciones protegidas por el contrato

v' Garantia "sin disgustos" - reemplazo de su producto

protegido si ocurren cuatro o mas fallas del producto en el

transcurso de doce meses

v' Reemplazo del producto si su producto protegido no puede

ser reparado
Revisi6n Anual de Mantenimiento Preventivo a solicitud

suya - sin costo adicional

v' Ayuda rApida por tel_fono - asistencia per telefono a cargo

de un tecnico de Sears para productos que deban ser
reparados en su hogar, ademas de un horario de reparaci6n

conveniente

v' Protecci6n de sobrevoltaje contra da_os electricos debido a

fiuctuaciones de electricidad

v' Reembolso de la renta si la reparaci6n de su producto

protegido tarda mas de Io prometido

Una vez adquirido el Contrato, tan s61o tiene que Ilamar para fijar
la visita de servicio tecnico. Usted puede Ilamar a cualquier hora,
de dia o de noche, o fijar una visita tecnica en internet.

Sears cuenta con un equipo de mas de 12.000 especialistas en
reparaci6n competentes, quienes tienen a disposici6n mas de

4,5 millones de piezas y accesorios de calidad. Csees el tipo de
profesionalismo con el que usted puede contar para ayudarle a

prolongar la vida de su nuevo artefacto por muchos ados mas.
iAdquiera hoy su Contrato Maestro de Protecci6n!

Se aplican algunas limitaciones y exclusiones. Para obtener

precios e informaci6n adicional, Ilame al 1-800-827-6655.

El contrato de mantenimiento Sears

• Es la manera de comprar el servicio tecnico del manana a
precios de hoy

• Elimina las facturas de reparaci6n producidas por el uso
normal y el desgaste

• Ofrece apoyo por telefono a cargo de un tecnico de Sears
para los productos que deban ser reparados en el hogar

At]n si usted no necesita reparaciones, proporciona una
revisi6n anual de mantenimiento preventive a solicitud suya,
para asegurarse de que su producto esta en condiciones
apropiadas de funcionamiento.

Se aplican ciertas restricciones. Para obtener mas
informaci6n referente a los Contratos de mantenimiento de

Sears Canada, Ilame al 1-800-361-6665.

ACCESORIOS

Refacciones

Para pedir el limpiador de acero inoxidable o filtros de repuesto,
Ilame al 1-800-4-MY-HOME ® y pida el nOmero de pieza
apropiado que se enlista abajo o p6ngase en contacto con su

distribuidor autorizado Kenmore.
Limpiador de Acero Inoxidable:

Pida la pieza No. D22 M40083 R
Cartuchos del filtro de agua de la rejilla de la base:
NOTA: No use con agua que no sea microbiol6gicamente

segura o que sea de calidad desconocida sin desinfectarla
adecuadamente antes o despues del sistema. Pueden usarse
sistemas certificados para la reducci6n de quistes en aguas
desinfectadas que puedan contener quistes filtrables.

Cartucho de quistes:
Pida la pieza No. 9020 (T1RFKB1)

En CanadA, pida la pieza No. 9020B (TIRFKB1)

Servicio de Instalacibn de Sears
Para la instalaci6n profesional de Sears de artefactos

electrodomesticos, abridores de puertas de garaje, calentadores
de agua y otros articulos importantes de la casa, en los EE.UU.

Ilame al 1-800-4-MY-HOME ®.

48

HOJA DE DATOS DEL PRODUCTO

Sistema de filtracibn de agua de la rejilla de la base

Modelo TIKB1/T1RFKB1 Capacidad de 100 galones (379 litros)

Comprobado y certificado per NSF International, segOn la norma 42 NSF/ANSI para reducci6n de cloro
saber y olor, clase de particulas I_; y bajo la norma 53 NSF/ANSl para la reducci6n de plomo, mercurio,

@

Este sistema ha sido comprobado segOn las normas NSF/ANSl 42/53 para la reducci6n de las sustancias citadas a continuacion. La
concentraci6n de las sustancias indicadas en agua entrando al sistema fue reducida a una concentraci6n menor o igual al limite permitido

para agua saliendo del sistema, tal como se especifica en las normas NSF/ANSl 42/53.

Reduccibn de Requisitos de Promedio Concentraci6n en el agua M_ximo

sustancias reducci6n de NSF influente a tratar efluente

Efectos est_ticos

Cloro, sabor/olor 50% reduccion
Casedepartcuas * 85%reducc6n

Reducci6n de

contaminantes

Plomo: @ pH 6,5
Plomo: @ pH 8,5

Mercurio: @ pH 6,5
Mercurio: @ pH 8,5

Benceno

O-diclorobenceno
Toxafeno

Atrazina
Asbestos

Quistes vivos;
Turbidez

Alaclor

Endrina
Etilbenceno
Lindano

Clorobenceno
Tetracloroetileno

TTHM (trialometano)

MTBE (_ter

metilterciobutilico)

Par&metros de la prueba: pH = 7,5 + 0,5 si no se indica Io contrario. Flujo= 0,5 gpm (1,9 Lpm).
Presi6n = 60 Ibs. pulg? de man6metro (413,7 kPa) Temp. = 68°F a 71,6°F (20°C a 22°C).

• Es esencial que los requerimientos de operaci6n, mantenimiento
y reemplazo del filtro se Ileven a cabo para que este producto se

desempefle tal como se ofrece en la publicidad.

• Modelo T1KBI: El sistema monitor del filtro mide la cantidad de
agua que pasa a trav6s del filtro y Io pone en alerta para

reemplazar el filtro.
Estilo 1 - Cuando el indicador del filtro muestre 10%, pida un

nuevo filtro. Cuando el indicador del filtro muestre 0%, se
recomienda que reemplace el filtro.

Estilo 2 - Cuando la luz indicadora del filtro cambie de verde a
amarilla, pida un nuevo filtro. Cuando la luz indicadora cambie de

amarillo a rojo, se recomienda que reemplace el filtro.
Use el cartucho de repuesto T1RFKB1, pieza No. 9020. En

CanadA, use el cartucho de repuesto T1RFKB1, pieza
No. 9020B. El precio sugerido de venta al por menor durante el
aflo 2005 es de $39,99 EE.UU./$59,95 CanadA. Precios sujetos a
cambio sin previo aviso.

• El producto es para uso con agua fria Onicamente.

• No use con agua que no sea microbiol6gicamente segura o que
sea de calidad desconocida sin desinfectarla adecuadamente

antes o despu6s del sistema. Pueden usarse sistemas

Requisitos de
reducci6n de NSF

0,010 mg/L
0,010 mg/L

0,002 mg/L
0,002 mg/L

0,005 mg/L
0,6 mg/L

0,003 mg/L
0,003 mg/L

99%
99,95%

0,5 NTU
0,002 mg/L

0,002 mg/L
0,7 mg/L

0,002 mg/L
0,6 mg/L
0,005 mg/L
0,080 mg/L

0,005 mg/L

atrazina, benceno, toxafeno, o-diclorobenceno, quistes, turbidez, asbestos, lindano, tetracloroetileno,
endrina, alaclor, clorobenceno, etilbenceno, TTHM (trialometano) y MTBE (&ter metilterciobutHico).

Promedio % Minimo % Promedio
efluente reducci6n reducci6n

2,0 mg/L 2,0 mg/L _+10% Por Io I 0,08 mg/L
3533333#/mL menos 10.000 part cu as/mL 22000 #/mL**

Promedio
influente

150 ug/L t
157 ug/L t

0,0058 mg/L
0,0057 mg/L

15 ug/L
1750 ug/L

15 ug/L
10 ug/L

101 MFL
120,000/L

11,4 NTU

41,3 ug/L

5,9 ug/L
1867 ug/L

1,9 ug/L

2,0 ug/L

14,2 ug/L
465 ug/L

14 ug/L

Concentraci6n en el agua
a tratar

0,15 mg/L_+ 10%
0,15 rag/L_+ 10%

0,006 mg/L _+10%
0,006 mg/L _+10%

0,015 mg/L_+ 10%

1,8 _+10%

0,015 _+10%
0,009 mg/L _+10%

107a 108fibras/L tt

50.000/L min,
11 _+1 NTU

0,04 _+10%
0,006 _+10%

2,1 _+10%
0,002 _+10%

2,0 _+10%
0,015 _+10%
0,45 _+20%
0,015 _+20%

• Favor de ver la portada o la secci6n "Accesorios" para obtener el

• Favor de vet la secci6n "Garantia" para verificar la garantia

Pautas de aplicaci6n/Pararnetros para el suministro de agua
Suministro de agua Municipal o de pozo

Presi6n del agua 30 - 120 Ibs./pulg. 2 (207 - 827 kPa)
Temperatura del agua 33 ° - 100°F (0,6 ° - 37,8°C)

Flujo nominal de servicio 0,5 gpm (1,9 L/min) @ 60 Ibs./pulg. 2

M_ximo

efluente

1,0 ug/L

2,0 ug/L
0,0002 mg/L

0,0002 mg/L
0,5 ug/L

1,0 ug/L
1,0 ug/L
2 ug/L
0,17 MFL

8/U
0,41 NTU

0,2 ug/L
0,5 ug/L
0,70 ug/L

0,02 ug/L
0,0005 ug/L
0,5 ug/L
1,0 ug/L

0,70 ug/L

certificados para la reducci6n de quistes en aguas desinfectadas
que puedan contener quistes filtrables.

nombre, direcci6n y nOmero telef6nico del fabricante.
limitada del fabricante.

2,0 mg/L
11567 #/mL

Promedio

efluente
1 ug/L

1,08 ug/L
0,0002 mg/L

0,0002 mg/L
0,5 ug/L

1,0 ug/L
1,0 ug/L
2 ug/L
0,17 MFL

1/L;
0,24 NTU

0,2 ug/L
0,3 ug/L
0,0588 ug/L

0,02 ug/L
0,0005 ug/L
0,5 ug/L
0,5 ug/L

0,52 ug/L

95,93
99,38

% Minimo

reducci6n

99,33
98,72

96,53
96,5

96,67
99,94

93,33
80,8
99,83

99,99
96,4

99,52
91,5
99,96

98,93
99,98
96,47
99,78
94,94

97,36
99,67

% Promedio

reducci6n

99,33
99,31

96,53
96,5

96,67
99,94

93,33
80,8
99,83

>99,99
97,89

99,52
95,47

100

98,93
99,98
96,47
99,88

96,27

*Tamaho de las particulas clase I: >0,5 a <1 um

*'EI requisito de prueba es de cuando menos 100.000 partfculas/ml de Polvo Fino de prueba AC.

tEstos contaminantes no se encuentran necesariamente en su suministro de agua. El desempeRo puede variar dependiendo de las condiciones del agua local.

tTibras mayores de 10 um de Iongitud

*Basado en la filtracion de quistes de Cryptosporidium parvum

® NSF es una marca registrada de NSF International.

49

TABLE DES MATII RES

GARANTIE

GARANTIE .................................................................................... 50

SI_CURITI_ DU RI_FRIGI_RATEUR .............................................. 51

Mise au rebut de votre vieux refrigerateur ................................ 51

INSTRUCTIONS D'INSTALLATION ........................................... 52

Deballage du refrigerateur ......................................................... 52

Emplacement d'installation ....................................................... 52

Specifications electriques ......................................................... 53

Specifications de I'alimentation en eau .................................... 53

Grille de la base ......................................................................... 53

Portes du refrigerateur .............................................................. 54

Ajuster les portes ....................................................................... 55

Raccordement de la canalisation d'eau .................................... 56

Preparer le systeme d'eau ........................................................ 57

Sons normaux ........................................................................... 57

UTILISATION DU RI_FRIGI_RATEUR ......................................... 58

Pour s'assurer d'une circulation d'air appropriee ..................... 58

Utilisation des commandes ....................................................... 58

Distributeurs d'eau et de glagons ............................................. 60

Le temoin lumineux de I'etat du filtre a eau .............................. 61

Systeme de filtration d'eau ........................................................ 61

Machine a glagons et bac d'entreposage ................................. 62

CARACTI_RISTIQUES DU RI_FRIGI_RATEUR ........................... 63

Tablettes du refrigerateur .......................................................... 63

Tiroir pour specialites alimentaires ............................................ 63

Tiroir a legumes/viande convertible,

bac a legumes et couvercles .................................................... 64

Reglage de la temperature du tiroir

legumes/viande convertible ...................................................... 64

Reglage de I'humidite darts le bac a legumes .......................... 64

Casier a vin ou porte-cannettes/bouteilles ............................... 65

Casier utilitaire ........................................................................... 65

CARACTI_RISTIQUES DU CONGI_LATEUR .............................. 65

Tablette de congelateur ............................................................ 65

Panier ou bac de congelateur ................................................... 65

CARACTI_RISTIQUES DE LA PORTE ........................................ 65

Compartiment inclinable de la porte du congelateur ............... 66

Compartiment fraicheur ............................................................ 66

Tringles ou balconnets darts la porte ........................................ 66

Balconnets darts la porte .......................................................... 66

Bac a fruits inclinable ................................................................ 67

ENTRETIEN DU RI_FRIGI_RATEUR ........................................... 67

Nettoyage .................................................................................. 67

Remplacement des ampoules d'eclairage ............................... 68

Pannes de courant .................................................................... 69

Entretien avant les vacances ou Iors d'un demenagement ...... 69

DCPANNAGE ................................................................................ 70

CONTRATS DE PROTECTION ................................................... 73

Aux 12tats-Unis........................................................................... 73

Au Canada ................................................................................. 74

ACCESSOIRES ............................................................................ 74

FEUlLLE DE DONNI_ES SUP LE PRODUlT .............................. 75

NUMI_ROS DE SERVICE ....................... COUVERTURE ARRII_RE

GARANTIE COMPLI_TE DE UN AN SUP LE RI_FRIGI_RATEUR

Pendant un an a compter de la date d'achat, Iorsque ce
refrig6rateur est utilise et entretenu d'apres les instructions

jointes fournies avec le produit, Sears reparera ce rdrigerateur

sans frais, s'il existe une defectuosite des materiaux ou de

fabrication. Cette periode de garantie ne concerne pas la

cartouche de filtre a eau du rdrigerateur (s'il en est equipe), qui
est une piece consommable garantie seulement pendant 30 jours
(voir ci-dessous).

GARANTIE COMPLI_TE DE CINQ ANS SUP LE SYSTI_ME
SCELLI_ DU RI_FRIGI_RATEUR

Pendant cinq ans a compter de la date d'achat, Iorsque ce
refrigerateur est utilise et entretenu d'apres les instructions

fournies avec le produit, Sears reparera le systeme scelle

(comprenant le refrigerant, la tubulure de raccordement et le
compresseur) sans frais, s'il existe une defectuosite des

materiaux ou de fabrication.

GARANTIE COMPLI_TE DE 30 JOURS SUP LA CARTOUCHE
DE FILTRE A EAU (si le refrig_rateur en est _quip_)

Pendant trente jours a compter de la date d'achat, Sears
remplacera la cartouche de filtre a eau du refrigerateur s'il existe

une defectuosite des materiaux ou de fabrication.

RESTRICTION DE LA GARANTIE

Les garanties ci-dessus s'appliquent uniquement aux
rdrigerateurs qui sont utilises pour la conservation d'aliments
des fins privees unifamiliales uniquement.

SERVICE SOUS GARANTIE
Le service de garantie est disponible aux Ctats-Unis ou au

Canada en contactant Sears au 1-800-4-MY-HOME ®
(1-800-469-4663).

Cette garantie s'applique seulement pendant que ce produit est
utilise aux Ctats-Unis ou au Canada.

Cette garantie vous donne des droits legaux specifiques, et vous
pourriez aussi avoir d'autres droits qui peuvent varier d'un 12tat
I'autre ou d'une province &I'autre.

Sears, Roebuck and Co.

Dept. 817WA, Hoffman Estates, IL 60179

Sears Canada Inc.

Toronto, Ontario, Canada M5B 2B8

ENREGISTREMENT DU PRODUIT

Dans I'espace ci-dessous, inscrire les numeros de modele et de
serie complets et la date d'achat. Vous trouverez ces
renseignements sur la plaque signaletique situee sur la paroi
interieure du compartiment de refrigeration.

Gardez ces renseignements a disposition pour obtenir plus
rapidement assistance ou service Iorsque vous communiquez
avec Sears au sujet de votre refrigerateur.

Num_ro de mod_le 106.

Num_ro de s_rie

Date d'achat

Conservez ces instructions et votre requ de vente pour
r_f_rence ult_rieure.

50

SI CURITI DU RI FRIGI RATEUR

Votre sdcuritd et celle des autres est tr_s importante.

Nous donnons de nombreux messages de securite importants darts ce manuel et sur votre appareil menager. Assurez-vous de
toujours lire tousles messages de securite et de vous y conformer.

Ce symbole d'alerte de securite vous signale les dangers potentiels de deces et de blessures graves a vous
eta d'autres.

Voici le symbole d'alerte de securite.

Tousles messages de securite suivront le symbole d'alerte de securite et le mot "DANGER" ou
"AVERTISSEMENT". Ces mots signifient :

Risque possible de deces ou de blessure grave si vous ne
suivez pas immediatement lee instructions.

Risque possible de deces ou de blessure grave si vous
ne suivez pas lee instructions.

Tousles messages de securit6 vous diront quel est le danger potentiel et vous disent comment reduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.

IMPORTANTES INSTRUCTIONS DE SECURITE

AVERTISSEMENT : Pour reduire les risques d'incendie, de choc electrique ou des blessures Iors de I'utilisation du

refrigerateur, prendre quelques precautions fondamentales, y compris les suivantes :

• Brancher I'appareil sur une prise a 3 alveoles reliee a la terre.

• Ne pas enlever la broche de liaison a la terre.

• Ne pas utiliser un adaptateur.

• Ne pas utiliser un c&ble de rallonge.

• Utiliser deux ou plus de personnes pour deplacer et installer
le refrigerateur.

• Debrancher la source de courant electrique avant I'entretien.

• Replacer pieces et panneaux avant de faire la remise en
marche.

CONSERVEZ CES INSTRUCTIONS

• Utiliser un produit de nettoyage ininflammable.

• Garder les materiaux et les vapeurs inflammables, telle que
I'essence, loin du refrigerateur.

• Debrancher le refrigerateur avant I'installation de la machine

glat;ons (seulement pour modeles pr_ts a recevoir une

machine a glagons).

• Utiliser un verre robuste pour prendre des glagons ou de
I'eau (sur certains modeles).

• Enlever les portes de votre vieux refrigerateur.

Mise au rebut de votre vieux r frig rateur

Risque de suffoquer
Enlever lee portes de votre vieu× refrigerateuro
Le non=respect de cette instruction peut causer

un deces ou des mesions cerebraleso

IMPORTANT : L'emprisonnement et I'etouffement des enfants ne
sent pas un probleme du passe. Les refrigerateurs jetes ou
abandonnes sent encore dangereux, m_me s'ils sont laisses
abandonnes pendant "quelques jours seulement". Si vous vous
debarrassez de votre vieux refrigerateur, veuillez suivre les
instructions suivantes pour aider a eviter les accidents.

Avant de jeter votre vieux r_frig_rateur ou cong_lateur :

• Enlever les portes.

• Laisser les tablettes en place de sorte que les enfants ne
puissent pas y penetrer facilement.

51

INSTRUCTIONS D'INSTALLATION

iiiiiiiiiii, i!!i b i!i ! l i:ii!iiiii?i!!::! ¸d i:ii i!ii ;ii:ii ....

Risque du poide e×cessif

Utiliser deux ou pBue de peraonnee pour deplacer et
installer le refrigerateUro

Le non-respect de cette instruction peut causer
une bmessure au dos ou d'autre Measure.

Enl_vement des mat_riaux d'emballage

Enlever le ruban adhesif et tout residu de colle du
refrigerateur avant de le mettre en marche. Frotter une petite

quantite de savon liquide a vaisselle sur I'adhesif avec les
doigts. Rincer a I'eau tiede et essuyer.

Ne pas utiliser d'instruments coupants, d'alcool a friction, de
liquides inflammables ou de nettoyants abrasifs pour enlever
le ruban adhesif ou la colle. Ces produits peuvent

endommager la surface de votre refrigerateur. Pour plus de
renseignements, voir "Securite du refrigerateur".

Deplacement de votre refrigerateur :
Votre refrigerateur eat Iourd. Lots du deplacement du

refrigerateur pour le nettoyage ou le service, veiller & prot_ger
le ptancher= Toujours tirer le rdrig_rateur tout droit Iors du
deplacement. Ne pas incliner te refrigerateur d'un c6te ou de
I'autre ni le "faire marcher" en essayant de le d_placer car le
plancher pourrait _tre endommage.

Risque d'e×p_osion

Garder lea materiau× et lee vapeura inflammables, teHe
que I"eesence, loin du refrigerateur,

Le non-respect de cette instruction peut causer
un deces, une e×ploeion ou un incendie.

Pour obtenir une aeration appropriee pour votre refrigerateur,
laisser un espace de 1/2"(1,25 cm) de chaque cOte et au sommet.
Si vous installez votre refrigerateur pres d'un mur fixe, laisser un
minimum de 2" (5,08 cm) de chaque c6te (selon le modele) pour
permettre a la porte de s'ouvrir sans obstruction. Si votre
rdrigerateur comporte une machine a glagons, s'assurer qu'un
espace additionnel est prevu a I'arriere pour permettre les

connexions des conduits d'eau.
REMARQUE : II eat recommande de ne pas installer le

refrigerateur pres d'un four, d'un radiateur ou de toute autre
source de chaleur. Ne pas installer le refrigerateur dans un
endroit ou la temperature baissera au-dessous de 55°F (13°C).

__JL__

Nettoyage avant I utilisation

Apres avoir enleve tousles materiaux d'emballage, nettoyer
I'interieur du refrigerateur avant de I'utiliser. Voir les instructions
de nettoyage dans "Entretien du refrigerateur".

_mportants renaeignements a savoir au sujet des tablettee
et des couverdee en verre :

Ne pas nettoyer les tablettes ou couvercles en verre avec de
I'eau tiede quand ils sent froids= Les tablettes et Ies
couvercles peuvent se briser s'ils sent exposes & des
changements soudains de temperature ou & un impact tel
que coup brusque= Pour votre protection, Ie verre trempe est
concu pour eclater en d'innombrabIes pieces minuscuIes=

Ceci est normal Les tabIettes et Ies couverctes en verre sont
Iourds= Un soin spScial s'impose lots de leur deplacement

pour _viter I'impact d'une chute=

V2" (1,25 cm)

S

/

/

2" 15_08era}

52

Risque de choc eBectrique

Brancher sur une prise a 3 aJveomee retiee a la terre.
Ne pae eniever mabroche de miaieon & materreo

Ne pae utilieer un adaptateuro
Ne pae utHiser un c_bme de raHonge.

Le nomrespect de cee instructions peut causer
un decee, un incendie ou un cboc electrique.

Avant de placer le refrigerateur &son emplacement final, il est
important de vous assurer d'avoir la connexion electrique

appropriee.
M_thode recommand_e de raise _ la terre
Une source d'alimentation de 115 volts, 60 Hz, type 15- ou

20-amps CA seulement, protegee par fusibles et adequatement
mise a la terre est necessaire. IIest recommande d'utiliser un

circuit distinct pour alimenter uniquement votre refrigerateur.
Utiliser une prise murale qui ne peut pas 6tre mise hors circuit
I'aide d'un commutateur. Ne pas utiliser de c&ble de rallonge.

REMARQUE : Avant d'executer tout type d'installation,
nettoyage ou remplacement d'une ampoule d'eclairage, tourner

la commande (du thermostat, du refrigerateur ou du congelateur
selon le modele) OFF (arr_t) et debrancher ensuite le refrigerateur

de la source d'alimentation electrique. Lorsque vous avez
termine, reconnecter le refrigerateur a la source d'alimentation
electrique et mettre de nouveau la commande (du thermostat, du
refrigerateur ou du congelateur selon le modele) au reglage

desire.

Preseion de I'eau

Une alimentation en eau froide avec une pression entre 30 et
120 Ib/po _(207 - 827 kPa) est necessaire pour faire fonctionner le
distributeur d'eau et la machine a gla(_ons. Si vous avez des
questions au sujet de la pression de votre eau, appeler un
plombier qualifie agree.

Alimentation en eau par osmose inverse
IMPORTANT : La pression de I'alimentation en eau entre le

systeme d'osmose inverse et la valve d'arrivee d'eau du
refrigerateur dolt _tre entre 30 et 120 Ib/po _ (207 - 827 kPa).

Si un systeme de purification de I'eau par osmose inverse est
raccorde a votre alimentation en eau froide, la pression de I'eau
au systeme dolt 6tre d'un minimum de 40 a 60 Ib/po _ (276 -
414 kPa).

Si la pression de I'eau au systeme d'osmose inverse est
inferieure a 40 - 60 Ib/po _(276 - 414 kPa) :

• Verifier pour voir si le filtre a sediments du systeme d'osmose
inverse est bloque et le remplacer si necessaire.

• Laisser le reservoir du systeme d'osmose inverse se remplir
apres une utilisation intense.

Si votre refrigerateur a une cartouche de filtre a eau, celle-ci
peut reduire encore plus la pression de I'eau Iorsqu'elle est
utilisee avec un systeme d'osmose inverse. Retirer la
cartouche du filtre a eau. Voir "Systeme de filtration d'eau".

Si vous avez des questions au sujet de la pression de votre eau,
appeler un plombier qualifie agree.

Rassembler les outils et pieces necessaires avant de commencer
I'installation. Lire et suivre les instructions fournies avec les outils

indiques ici.

IMPORTANT:

• Si on dolt utiliser le refrigerateur avant qu'il soit raccorde a la

canalisation d'eau, placer la commande de la machine
glagons a la position OFF (arr_t).

• Toutes les installations doivent _tre conformes aux exigences
des codes Iocaux de plomberie.

• Utiliser un tube en cuivre et verifier s'il y a des fuites. Installer
les tubes en cuivre seulement a des endroits ou la

temperature se maintient au-dessus du point de congelation.

OUTILLAGE REQUIS :Tournevis a lame plate, cles plates de 7/16"
et 1/2"ou 2 cles a molette reglables, tourne-ecrou et foret de V_",
perceuse manuelle ou electrique (convenablement reliee a la
terre).

REMARQUE : Votre marchand de refrigerateurs propose une
trousse disponible avec un robinet d'arr_t a etrier de 1A"
(6,35 mm), un raccord et un tube en cuivre. Avant I'achat,
s'assurer que le robinet d'arr_t & etrier est conforme a vos codes
Iocaux de plomberie. Ne pas employer de robinet d'arr_t a etrier
de _/16"(4,76 mm) ou de type a percer, ce qui reduit le debit d'eau
et cause une obstruction plus facilement.

Retirer la grille de la base :

1. Ouvrir les deux portes.

2. Placer les mains le long des extremites de la grille. Appuyer
sur le dessus de la grille de la base et tirer sur le bas.

REMARQUE : Ne pas oublier de remettre la fiche technique en
place derriere la grille de la base apres le nettoyage.

R_installer la grille de la base :

1. Ouvrir les deux portes.

2. Aligner les languettes d'appui de la grille avec les agrafes en
metal.

3. Appuyer fermement sur la grille pour I'enclencher en place.

53

Rassembler les outils et pieces necessaires avant de commencer I'installation.
OUTILS REQUIS : Oles a douilles a t6te hexagonale de 1/4"et %6" et un tournevis a lame plate.

IMPORTANT : Avant de commencer, tourner la commande du rdrig@ateur a OFF (arr_t), debrancher le refrigerateur ou deconnecter la
source de courant electrique. Enlever les aliments et tousles compartiments ou contenants utilitaires reglables dans les portes.
REMARQUE : II peut _tre necessaire d'enlever la poignee de la porte ou les portes pour faire passer votre apparel dans le cadre de
porte de votre residence. Mesurer le cadre de la porte pour determiner si oui ou non il faut enlever les poignees ou les portes du
refrig@ateur.

Risque de choc electrique

I

Deconnecter Ja source de courant etectrique avant d"enJever Jes portes.

j I Reconnecter Jes deu× fie de Jiaison a Jaterre avant de faire Jaremise er_ rnarche.

Ne pas ertever la vis A

Raccord du conduit

du distributeur d'eau

Le non=respect de cette instruction peut causer un deces ou un choc eiectrique.

I

En!_vement

dee portes

Chami_re

sup@ieure droite

Ne pas enlever la vis A

Style 1

EnJ_vernent

des poign_es
(facultatf)

Style 2

Enl_vement

des poign_es
(facultatif}

\

A. Colier de serrage
B. Anneau e×t_rieur rouge

Grille de Jabase

54

I

e

Ne pas ertever la vis A

Niveau

Alignernent des

portes

Nivelement avant

-)1

Enlever les poign_es (facultatif)

Style 1

1. Appliquer une pression forte avec votre main sur la surface
de la garniture. Glisser la garniture superieure vers le haut et
la garniture inferieure vers le bas hors de la poignee. Soulever
les pieces de la garniture des vis de fixation. Voir dessin 1.

2. Enlever les vis des poignees et les poignees. Voir dessin 1.

3. Mettre le refrigerateur en place. Replacer les poignees tel
qu'indique. Voir dessin 1.

Style 2

1. Appuyer fermement sur la poignee pour la glisser vers le haut

et hors des vis de I'epaule. Voir dessin 1.

2. Mettre le refrigerateur en place. Replacer les poignees tel
qu'indique. Voir dessin 1.

Enlever les portes

Risque de choc eiectrique

Deconnecter la source de courant electrique avant
d'enlever _es portes,

Le non-respect de cette instruction peut causer
un deces ou un choc e_ectrique.

!

1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.

2. Ouvrir les deux portes du refrigerateur. Enlever la grille de la
base en tirant vers le haut les coins inferieurs externes. Voir

dessin 2.

3. Fermer les deux portes et les garder fermees jusqu'a ce que
vous soyez pr_t a les soulever pour les degager de la caisse.

4. Si le refrigerateur est muni d'un distributeur (glagons ou eau),
deconnecter le conduit du distributeur d'eau situe derriere la

grille de la base du c6te de la porte du congelateur. Voir
dessin 3.

• Presser I'anneau externe rouge contre la face du raccord

et tirer sur le conduit pour le degager.

• Sur certains modeles, retirer le conduit du collier de

serrage.

5. Enlever le couvercle de la charniere superieure gauche et la
vis. Voir dessin 4. Ne pas enlever la vis A.

6. Enlever les autres vis de la charniere gauche et la charniere
tel qu'indique. Voir dessin 4. Ne pas enlever la vis A.

7. Soulever verticalement la porte du congelateur pour I'enlever
de la charniere inferieure. Voir dessin 5. Le conduit d'eau au

distributeur demeure joint a la porte du congelateur et passe

travers la charniere inferieure a gauche. S'assurer de
proteger le conduit d'eau au distributeur contre tout
dommage.

8. Enlever le couvercle de la charniere superieure a droite et les
vis tel qu'indique. Voir dessin 6. Ne pas enlever la vis A.

9. Soulever verticalement la porte du refrigerateur pour I'enlever
de la charniere inferieure.

10. II peut ne pas _tre necessaire d'enlever la charniere inferieure
pour faire passer le r_frigerateur dans un cadre de porte. Les

deux charnieres inferieures ont une construction similaire.

• Le cas _cheant, demonter les charnieres. Ne pas enlever

la vis A.

Remplacer les portes et les charni_res

1. Replacer les deux charnieres inferieures, si elles ont ete

enlevees. Serrer les vis.

2. Faire passer le conduit d'eau a travers la charniere inferieure
gauche avant de reinstaller la porte sur la charniere. De I'aide

peut _tre necessaire.

REMARQUE : Fournir un appui additionnel pour les portes
pendant que les charnieres sup_rieures sont replacees. Ne pas
compter sur les aimants des portes pour tenir les portes en place
pendant que vous faites le travail.

3. Rebrancher le tube du distributeur d'eau en le poussant dans
le raccord de tuyauterie jusqu'a la butee et jusqu'a ce que la
marque noire touche la face de I'anneau rouge exterieur. Voir
dessin 3. Sur certains modeles, remplacer le conduit dans le
collier de serrage.

4. Aligner et replacer la charniere superieure gauche tel
qu'indique. Voir dessin 4. Serrer les vis.

5. Reconnecter la fiche des ills.

6. Replacer le couvercle de la charniere gauche et la vis.

7. Replacer la porte du refrigerateur en soulevant
soigneusement la porte dans la charniere inferieure droite.

8. Aligner et replacer la charniere superieure droite tel
qu'indique. Voir dessin 6. Serrer les vis.

9. Replacer le couvercle de la charniere et les vis. Serrer les vis.

10. Brancher le refrigerateur ou reconnecter la source de courant
electrique.

Fermeture des portes

1. Placer le refrigerateur a sa position finale.

2. Placer un niveau a I'interieur du refrigerateur a I'arriere de la
tablette superieure. Voir dessin 8.

3. Localiser les vis de nivellement derriere la grille de la base de
chaque c6te du refrigerateur.

4. Utiliser une cle a douille a t_te hexagonale pour ajuster les vis
de nivellement des roulettes a I'arriere jusqu'a ce que le
refrigerateur soit d'aplomb. Tourner la vis de nivellement des
roulettes a I'arriere vers la droite pour soulever ce c6te du
rdrigerateur ou tourner la vis de nivellement vers la gauche
pour abaisser ce c6te. Voir dessin 10. S'assurer que le
refrigerateur est d'aplomb avant de proceder.

5. Verifier I'alignement des portes apres que le refrigerateur est
mis d'aplomb.

Aligner les portes

IMPORTANT : Niveler d'abord I'arriere du refrigerateur tel que

decrit dans "Fermeture des portes".
Les portes peuvent _tre inegales apres le nivellement du

refrigerateur. Voir dessin 9. Les portes sont prereglees a I'usine
de fa9on ace que la porte du rdrigerateur soit plus haute que
celle du congelateur d'environ une piece de vingt-cinq cents
d'epaisseur. Lorsque les portes sont chargees d'aliments, elles
devraient _tre egales. Si la hauteur des portes a besoin d'etre
ajustee apres que les portes sont chargees d'aliments, suivre ces
etapes.

55

Utiliser une cle a douille & t_te hexagonale pour ajuster les vis
de nivellement des roulettes a I'avant jusqu'a ce que les
portes soient egales. Tourner la vis de nivellement des
roulettes a I'avant vers la droite pour soulever le c6te du
refrigerateur ou tourner la vis de nivellement vers la gauche
pour abaisser ce c6te. Voir dessin 10.

REMARQUE : Ouvrir et fermer les portes du refrigerateur et
du congelateur apres chaque ajustement pour verifier
I'alignement des portes.

2=

Ouvrir les portes et replacer la grille de la base. Aligner les
languettes d'appui de la grille avec les agrafes en metal.
Pousser la grille fermement pour qu'elle s'enclenche en
position.

REMARQUE : S'assurer de refixer la fiche technique derriere
la grille de la base.

Lire toutes les instructions avant de commencer.
IMPORTANT : Si on dolt utiliser le refrigerateur avant qu'il soit

raccorde a la canalisation d'eau, placer la commande de la
machine a glagons a la position OFF (arr_t).

Raccordement _ une canalisation d'eau

1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.

2. FERMER le robinet principal d'arrivee d'eau. OUVRIR le
robinet de puisage le plus proche pendant une periode
suffisante pour que la canalisation d'eau se vide.

3. Trouver une canalisation d'eau froide verticale de
1/2"(12,7 mm) a 11/4''(3,18 cm) pres du refrigerateur.

IMPORTANT :

S'assurer qu'il s'agit de la canalisation d'eau froide.

Un conduit horizontal fonctionnera, mais percer par le
dessus de la canalisation et non pas par le dessous.
Ainsi, I'eau ne risquera pas d'arroser la perceuse. Ceci
emp_che egalement les sediments qu'on trouve

normalement dans I'eau de s'accumuler dans le robinet
d'arr_t.

4. Pour determiner la Iongueur du tube en cuivre requise, il faut
mesurer la distance entre le point de connexion inferieur
gauche a I'arriere du refrig6rateur et le tuyau d'arrivee d'eau.
Ajouter une Iongueur de 7 pi (2,1 m) pour permettre le
deplacement du refrigerateur pour le nettoyage. Utiliser un
tube en cuivre de 1/4"(6,35 mm) de diam_tre exterieur. Veiller

ce que le tube soit coupe d'equerre aux deux extremites.

5. A I'aide d'une perceuse electrique reliee a la terre, percer un
trou de 1/4"(6,35 mm) dans le tuyau de canalisation d'eau

froide choisie.

6. Fixer le robinet d'arr_t sur la canalisation d'eau froide avec la
bride de prise en charge. Verifier que le raccord du robinet est

bien engage dans le trou de 1/4"(6,35 cm) perce dans la
canalisation et que la rondelle d'etancheite est placee sous la
bride de prise en charge. Serrer I'ecrou de serrage sur la tige

du robinet. Serrer lentement et uniformement les vis fixant la
bride de tuyau sur le tuyau afin d'assurer I'etancheite de la

rondelle. Ne pas serrer excessivement car ceci pourrait
provoquer I'ecrasement du tube en cuivre.

7. Enfiler I'ecrou et la bague de compression du raccord sur le
tube en cuivre comme on le volt sur I'illustration. Inserer

I'extremite du tube aussi loin que possible dans I'ouverture
de sortie du robinet. Visser I'ecrou du raccord de

compression sur le raccord de sortie avec une cle a molette.
Ne pas serrer excessivement.

8. Placer le bout libre du tube darts un contenant ou evier et
OUVRIR le robinet principal d'arrivee d'eau et laisser I'eau

s'ecouler par le tube jusqu'a ce que I'eau soit limpide.
FERMER le robinet principal d'arrivee d'eau. Enrouler le tube

en cuivre.

Raccordement au r_frig_rateur

Style 1

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en
serpentin pour I'eau, a I'arriere du refrigerateur.

3. Un raccord de 1/4"x 1/4"est necessaire pour connecter le
conduit pour I'eau a une canalisation d'eau existante de la
maison. Enfiler I'ecrou dans le joint a I'extremite du tube de

cuivre.
REMARQUE : Serrer I'ecrou a la main. Ensuite le serrer avec

une cle deux tours de plus. Ne pas serrer excessivement.

A. Tube versler_frig_rateur E.Virole (aacheter)

B.£-crou(feumi) F £-crou(aacheted
C.Renflement G.Canalisationd'eau

D.Raccord (fourni) du domicile

4=

OUVRIR le robinet d'arr_t.

5.

Inspecter pour rechercher les fuites. Serrer tousles raccords
(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Style 2

1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.

2. Enlever le ruban gomme d'expedition du tube gris, en
serpentin pour I'eau, a I'arriere du refrigerateur.

A. Canalisationd'eau froide
B.Bride deprise en charge

C. Tubeen cuivre
D.Ecrou de compression

56

F E D

E. Bague de compression
F. Robinet d'arr_t

G. Ecrou de serrage

Enfiler I'ecrou fourni dans le robinet d'eau comme dans
I'illustration.

REMARQUE : Serrer I'ecrou a la main. Ensuite, le serrer avec
une cle deux tours de plus. Ne pas serrer excessivement.

..................................... A

A.Renflement
B.Ecrou (foumi)

4. OUVRIR le robinet d'arr_t.

5. Inspecter pour rechercher les fuites. Serrer tous les raccords
(y compris les raccordements de la valve d'entree d'eau) ou

les ecrous qui coulent.

Achever rinstallation

Risque de choc electrique

Brancher sur une prise a 3 a_veoles retiee a la terre.
Ne pas en_ever la broche de liaison a la terreo

Ne pas utiliser un adaptateuro
Ne pas utiliser un c_ble de raHonge.

Le nomrespect de ces instructions peut causer
un deces, un incendie ou un choc eiectrique.

1. Brancher le refrigerateur ou reconnecter la source de courant
electrique.

2. Vider le systeme d'eau. Voir "Preparer le systeme d'eau".

REMARQUE : Une p@iode d'attente allant jusqu'a 24 heures est
necessaire avant que I'appareil commence a produire des
glagons.

Veuillez lire avant I'utilisation du systeme d'eau.
Immediatement apres I'installation, suivre les etapes ci-dessous

pour avoir la certitude que le systeme d'eau est bien nettoye.

1. Ouvrir la porte du congelateur et arr_ter la machine
glagons. Le commutateur ON/OFF (marche/arr_t) est situe du
c6te droit sup@ieur du compartiment du congelateur.
Deplacer le commutateur au reglage OFF (a droite) tel
qu'indique sur I'illustration.

REMARQUES :

• S'assurer que le filtre a la grille de la base est bien installe et
que la capsule est a la position horizontale.

Ne pas utiliser pour le filtrage d'une eau
microbiologiquernent pollute ou de qualit_ inconnue en
I'absence d'un dispositif de desinfection ad_quat avant
ou apr_s le syst_me. Les syst_mes certifies pour la
r_duction de de kyste peuvent _tre utilis_s pour I'eau
d_sinfect_e qui peut contenir des kystes filtrables.

Utiliser un contenant solide pour appuyer sur la barre de
distribution jusqu'a ce que I'eau commence a couler. Vider le
systeme d'eau en laissant couler et en jetant 1,5 gallons
(5,4 L) d'eau. Le nettoyage du systeme prendra environ
3 minutes et aidera a degager Fair du conduit. Un ecoulement
additionnel peut _tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de I'air, I'eau peut gicler
du distributeur.

Ouvrir la porte du congelateur et mettre en marche la
machine a gla(_ons. Deplacer le commutateur a la position
ON (a gauche). Veuillez vous ref@er a la section "Machine
glagons et bac/seau d'entreposage" pour d'autres
instructions sur le fonctionnement de la machine a gla(_ons.

• Accorder 24 heures pour produire la premiere quantite de

gla(_ons.

• Jeter les trois premieres quantites de gla(_ons produites.

• Selon le modele que vous avez, vous pouvez vouloir

choisir la caracteristique de production maximale de
gla(_ons pour augmenter la production de gla(_ons.

II est possible que le refrigerateur neuf emette des sons que
I'appareil precedent ne produisait pas. Comme ces sons sont
nouveaux, ils peuvent vous inquieter. La plupart de ces nouveaux
sons sont normaux. Des surfaces dures comme le plancher, les
murs et les armoires peuvent faire paraitre les sons plus forts
qu'en r_alite. Les descriptions suivantes indiquent le genre de
sons et leur origine.

• Si votre refrig@ateur est equipe d'une machine a gla(_ons,
vous entendrez un bruit de gargouillement Iorsque la valve
d'eau s'ouvre pour remplir la machine a gla(_ons pour chaque
programme.

57

Votre refrigerateur est congu pour fonctionner plus
efficacement afin de garder les aliments a la temperature
desiree et pour minimiser la consommation d'energie. Le
compresseur et les ventilateurs tr_s efficaces peuvent faire
fonctionner votre refrigerateur plus Iongtemps que I'ancien.
Vous pouvez aussi entendre des bruits saccades ou aigus
provenant du compresseur et des ventilateurs qui s'ajustent
pour optimiser la performance.

Vous pouvez entendre le moteur du ventilateur d'evaporation
qui fait circuler I'air dans le refrigerateur et le congelateur. La
vitesse du ventilateur peut augmenter si on ouvre les portes
ou si on ajoute des aliments chauds.

Les vibrations sonores peuvent provenir de I'ecoulement du
refrigerant, de la canalisation d'eau ou d'articles places sur le
refrigerateur.

• L'eau qui degoutte sur le dispositif de chauffage durant le
programme de degivrage peut produire un gresillement.

• /_,la fin de chaque programme, vous pouvez entendre un
gargouillement attribuable au refrig6rant qui circule dans
votre refrigerateur.

La contraction et I'expansion des patois internes peuvent
produire un bruit sec.

Vous pouvez entendre de I'air force sur le condenseur par le
ventilateur du condenseur.

Vous pouvez entendre I'ecoulement de I'eau dans le plat de
recuperation d'eau pendant le programme de degivrage.

UTILISATION DU

RI FRIGI RATEUR

Pour s'assurer d'avoir les temperatures appropriees, il faut
permettre a I'air de circuler entre les deux sections. L'air froid
penetre a la base de la section du congelateur et se d@lace vers
le haut. II penetre ensuite dans la section du refrigerateur

travers I'ouverture d'aeration superieure. Sur les modeles de

Style 2 (Multiflux), cet air est aussi distribue uniformement dans
le compartiment du refrigerateur gr&ce a six ouvertures sur la
paroi arriere. L'air retourne au congelateur tel qu'illustre.

Style 1 Style 2

/

/

IMPORTANT : Comme I'air circule entre les deux sections,

toutes les odeurs formees dans une section seront transferees

I'autre. Vous devez nettoyer a fond les deux sections pour
eliminer les odeurs. Pour emp_cher le transfert d'odeurs, bien
envelopper ou recouvrir hermetiquement les aliments.

Votre modele peut avoir des commandes digitales ou des

commandes electroniques.

IM PORTANT :

• La commande du refrig6rateur regle la temperature du
compartiment de rdrigeration. La commande du congelateur
regle la temperature de compartiment de congelation.

Attendre 24 heures apres avoir mis en marche le refrigerateur
avant d'y ajouter des aliments. Si on ajoute des aliments
avant que le refrigerateur se soit refroidi completement, les
aliments risquent de se g&ter.

REMARQUE : Le reglage des commandes du refrigerateur et
du congelateur a un reglage plus froid ne refroidira pas les
compartiments plus rapidement.

Si la temperature est trop tiede ou trop froide dans le
refrigerateur ou le congelateur, verifier d'abord les ouvertures
d'aeration pour s'assurer qu'elles ne sont pas obstruees,
avant d'ajuster les commandes.

Les reglages preregles devraient _tre corrects pour
I'utilisation normale. Les reglages sont faits correctement
Iorsque le lait ou lejus est aussi froid que vous I'aimez et
Iorsque la creme glacee est ferme.

Commandes num_riques

Pour votre commodite, les commandes sont prereglees a I'usine.
Lors de I'installation du refrigerateur, s'assurer que les
commandes se trouvent toujours aux reglages preregles illustres.
Le tableau de commande numerique se trouve a la partie
superieure du compartiment de refrigeration et permet de voir les
points de reglage de la commande de temperature.

REMARQUE : Les points de reglage recommandes par I'usine
sont 0°F (-18°C) pour le congelateur et 37°F (3°C) pour le
refrigerateur.

Pour mettre en marche le r_frig_rateur et voir les points de
r_glage :

• Appuyer sur ON/OFF (marche/arr_t) pendant 2 secondes.

Co_d Freezer Refrigerator Co(d

@

Ne pas obstruer I'une ou I'autre de ces ouvertures d'aeration
avec des aliments tels que boissons gazeuses, cer_ales, pain,
etc. Si les ouvertures d'aeration sont obstruees, le debit d'air
sera bloque et le reglage de la temperature ne fonctionnera pas

bien.

58

3*%& _ (0) RECO_IvIENOEO SETI_NG (37)

Pour voir les temperatures en Celsius :

• Appuyer sur la touche °C. Le temoin lumineux s'allume.

Co(der Co(der

o®

REMARQUE : Si la temperature du congelateur est inferieure
zero, le temoin lumineux a c6te de I'afficheur du congelateur

s'allume.

Ajustement des commandes num_riques
S'il est n_cessaire d'ajuster la temperature :

• Appuyer sur la fleche du refrigerateur ou du congelateur
vers le haut ou vers le bas jusqu'a ce que la temperature

desiree soit atteinte.

Refrigerator CoBd

@

(37 °)

REMARQUE : Attendre au moins 24 heures entre les
ajustements, puis rev@ifier les temp@atures avant de faire

d'autres ajustements.
La gamme de reglage pour le congelateur varie de -5°F & 5°F

(-21 °C a -15°C) et de 33°F a 41 °F (1°C a 5°C) pour le
refrig@ateur.

CONDITION : RI_GLAGE DE LA

Colder

TEMpI_RATURE :

CONDITION : AJUSTEMENT DE LA

TEMpI_RATURE :

RC:FRIGC:RATEURtrop froid Regler la commande du

- Reglage incorrect pour les REFRIGERATEUR a un
conditions reglage plus bas

REFRIGERATEUR trop tiede Regler la commande du

- Utilisation frequente ou piece RC:FRIGCRATEUR & un
tres chaude reglage plus eleve

CONGCLATEUR trop froid Regler la commande du

- Reglage incorrect pour les CONGCLATEUR a un
conditions reglage plus bas

CONGCLATEUR trop tiede/ Regler la commande du
trop peu de gla(;ons CONGCLATEUR & un

- Utilisation frequente ou reglage plus eleve
utilisation d'un grand nombre
de glagons

REFRIGERATEUR trop froid REFRIGERATEUR

- Reglages incorrects pour les Commande 1oplus
conditions existantes haut

REFRIGERATEUR trop tiede REFRIGERATEUR

- Utilisation frequente ou piece Commande 1°plus bas
chaude

CONGCLATEUR trop froid CONGC:LATEUR

- Reglages incorrects pour les Commande 1oplus
conditions existantes haut

CONGCLATEU R trop tiede/trop peu CONGC:LATEUR
de gla(_ons Commande 1oplus bas

- Grande utilisation ou utilisation
intense de glagons

Commandes _lectroniques

Pour votre commodite, les commandes du refrigerateur sont
prereglees & I'usine. Lors de I'installation du refrig@ateur,
s'assurer que les commandes sont encore pr@eglees aux
reglages moyens, tel qu'illustr&

COLDER FREEZER REFRIGERATOR COLDER

COLD COLD

Mise en marche du r_frig_rateur :

Appuyer sur ON/OFF (marche/arr_t) pendant 2 secondes. Les
temoins lumineux indiquent les reglages courants de la
temperature.

Ajustement des commandes _lectroniques
REMARQUE :Attendre au moins 24 heures entre les

ajustements. Verifier de nouveau la temperature avant de
proceder a d'autres ajustements.

Appuyer sur la fleche du refrigerateur ou du congelateur vers le
haut ou vers le bas jusqu'& ce que la temperature desiree soit

atteinte

REFRIGERATOR COLDER

Production acc_l_r_e de glac_x)ns

La caracteristique de production acceleree de glagons vient en
aide Iors de periodes temporaires d'utilisation intense de glagons
en augmentant la production de glagons sur une p@iode de

24 heures.

• Appuyer sur la touche ACCELERICE 2pour regler la
temperature du congelateur & -10°F (-23°C). Le reglage de
production acceleree de glagons demeure active pendant
24 heures & moins d'etre annule manuellement. L'affichage
continuera d'afficher le point de reglage normal de
temperature.

Si une production accrue de glagons est desiree en tout
temps, regler la commande du congelateur & une valeur plus
froide. Le reglage du congelateur & une temp@ature plus
froide peut rendre certains aliments tels que la creme glacee
plus durs.

GrocerySavor TM (sur certains modules)

La caracteristique GrocerySavor TM est utile Iors de p@iodes
d'utilisation intense du refrig@ateur, de I'addition d'un grand
nombre d'aliments ou de temperatures temporairement elevees
de la piece.

• Appuyer sur GrocerySavor TM pour regler les temp@atures du
congelateur a -10°F (-23°C) et du refrig@ateur a 34°F (1°C).
Le temoin lumineux GrocerySavor TM demeure allume pendant

24 heures a moins d'@re eteint manuellement.

REMARQUE : L'affichage de la temperature ne change pas.
Au bout de 24 heures, les compartiments de refrigeration et
de congelation retournent aux points de reglage precedents
de la temp@ature.

COLD

59

Risque de coupure

Utiliser un verre robuste pour prendre des gla_ons ou
de J'eauo

Le non-respect de cette instruction peut causer
des coupures.

Selon le modele que vous avez, vous pouvez avoir une ou
plusieurs des options suivantes : la capacite de choisir de la
glace concassee ou des glagons, une lumiere speciale qui

s'allume Iorsque vous employez le distributeur ou une option de
verrouillage pour eviter la distribution involontaire.

Les glagons sont distribues du bac d'entreposage de glagons du
congelateur. Lorsqu'on appuie sur le levier du distributeur :

• Une trappe s'ouvre dans une goulotte entre le distributeur et
le bac d'entreposage de glagons. Les glagons passent du

bac et tombent dans la goulotte.
Lorsqu'on rel&che le levier du distributeur, la trappe se ferme

et la distribution de glagons s'arr_te. Le systeme de
distribution ne fonctionne pas Iorsque la porte du congelateur

est ouverte.

Certains modeles distribuent des glagons en cubes et de la glace
concassee. Avant la distribution de glace, choisir quelle sorte

vous pref@ez. Les boutons de commande sont congus pour une
utilisation et un nettoyage faciles.

3. Retirer le verre pour arr_ter la distribution.
REMARQUE : Lea quelques premieres quantites de glagons

peuvent avoir une saveur desagreable provenant d'une
plomberie ou de pieces neuves. Jeter ces glagons. Prendre
de grandes quantites de glagons du bac a glagons plut6t que
par I'entremise du distributeur.

Le distributeur d'eau

Si le systeme n'a pas fait I'objet d'une vidange Iors de
I'installation du rdrigerateur, appuyer sur la barre du distributeur
d'eau avec un verre robuste ou autre recipient pour pulser et jeter
de 1,5 gallons (5,4 L) ou environ 3 minutes apres le
commencement de I'ecoulement. II faudra de 3 & 4 minutes pour

que la distribution de I'eau commence. Cette eau ainsi puisee et
jetee nettoie le systeme et aide a degager I'air des conduits.
Accorder plusieurs heures pour que le refrigerateur se refroidisse

et refroidisse I'eau.

IMPORTANT : Selon le modele que vous avez, le petit recipient

amovible a la base du distributeur est congu pour recueillir les

petits renversements et pour permettre un nettoyage facile. II n'y

/

Distribution d'eau :

1. Appuyer un verre contre le levier du distributeur d'eau.

2. Retirer le verre robuste pour arr@er la distribution.

REMARQUE : L'eau risque de ne pas avoir bon got_t si le

distributeur n'est pas utilise periodiquement. Pulser une quantite

suffisante d'eau chaque semaine pour maintenir un

approvisionnement frais.

ICE

CRUSH CUBE

Pour de la glace concassee, les glagons sont concasses avant
d'etre distribues. Cette action peut causer un court delai Iors de
la distribution de glace concassee. Le bruit du broyeur de
glagons est normal et la dimension des morceaux de glace peut
varlet. Lorsqu'on change de CRUSH (concassee) a CUBE
quelques onces de glace concassee seront distribuees avec les
premiers glagons.

Distribution de glaqons :

1. Appuyer sur le bouton pour le type de glace desire.

2. Appuyer un verre robuste contre le levier de distribution de
glagons. Tenir le verre pres de I'ouverture du distributeur pour
que les glagons ne tombent pas a c6te du verre.

IMPORTANT : II n'est pas necessaire d'appliquer beaucoup
de pression au levier pour activer le distributeur de glagons.
Une pression forte ne donne pas une distribution plus rapide
de glagons ou des quantites plus grandes.

Lampe du distributeur

Le distributeur est muni d'une lampe. Elle peut _tre allumee
manuellement en appuyant sur le bouton ON (touche
effleurement ou commutateur a bascule).

Sur certains modeles : chaque fois que vous utilisez le
distributeur, le levier allumera automatiquement la lumiere.

C3

LIGHT

OFF ON

REMARQUE : Voir la section "Remplacement des ampoules

d'eclairage" pour des renseignements sur le changement de
I'ampoule d'eclairage du distributeur.

6O

Verrouillage du distributeur (sur certains modules)

Le distributeur peut _tre verrouille pour un nettoyage facile ou
pour emp6cher la distribution involontaire par de petits enfants et
animaux de compagnie.

REMARQUE : La caracteristique de verrouillage ne coupe pas le
courant electrique au r6frig_rateur, a la machine a gla(_ons ou a la

lumiere du distributeur. Elle sert simplement a desactiver les
leviers du distributeur.

Pour arr6ter le distributeur, appuyer sur le bouton LOCK
(verrouillage) jusqu'a ce que I'indicateur apparaisse. Les
distributeurs de glagons et d'eau ne fonctionneront pas. Pour
deverrouiller le distributeur, appuyer sur le bouton UNLOCK
(deverrouillage) jusqu'a ce que I'indicateur apparaisse. Ensuite
continuer a distribuer des glagons ou de I'eau comme

d'habitude.

DISPENSER

LOCK UNLOCK

Le temoin lumineux de I'etat du filtre a eau vous permettra de

savoir quand changer votre cartouche de filtre a eau. Lorsque le
temoin lumineux de I'etat du filtre passe du vert au jaune, cela
signifie qu'il est presque temps de changer la cartouche du filtre

eau. II est recommande de remplacer le filtre a eau Iorsque le
temoin lumineux du filtre passe au rouge OU que le debit de I'eau
du distributeur d'eau ou de la machine a glagons diminue de
fagon importante. Pour changer le filtre & eau, voir
"Remplacement du filtre a eau" plus loin dans cette section.

TC:MOIN : €:TAT:

REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement polluee ou de qualit_ inconnue en
I'absence d'un dispositif de d_sinfection adequat avant ou
apr_s le syst_me. Les syst_mes certifies pour la reduction de
de kyste peuvent _tre utilis_s pour I'eau d_sinfect_e qui peut
contenir des kystes filtrables.

Remplacement du flltre & eau

Le filtre a eau est situe dans la grille de la base sous la porte du
compartiment congelateur. II n'est pas necessaire d'enlever la
grille de la base pour enlever le filtre.

1. Enlever le filtre en appuyant sur le bouton d'ejection et en
tirant sur la capsule du filtre vers I'exterieur.

REMARQUES :

• €:viter de tourner la capsule en enlevant le filtre parce que

ceci pourrait enlever la capsule. Dans ce cas, replacer la
capsule et retirer le filtre tout droit vers I'exterieur.

• II y aura de I'eau dans la cartouche. II est possible qu'il y

ait un deversement.

GOOD/BON (vert) Filtre neuf installe

ORDER/COMMANDER (iaune) Commander un filtre

REPLACE/REMPLACER (rouge) Remplacer le filtre a eau
OU Iorsque le debit d'eau diminue

Apres avoir change le filtre & eau, regler de nouveau le temoin
lumineux du filtre a eau en appuyant sur RESET pendant
2 secondes. Le temoin lumineux de I'etat passera de Replace
(remplacer, rouge) a Good (bon, vert) Iorsque le temoin lumineux

du filtre a eau est restaure.

WATER FILTER

G00DO

ORDE_0 RESET

A. Bouton d'#jection
B. Capsule du filtre

Enlever la capsule en la tournant dans le sens antihoraire
jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du
refrigerateur. Garder la capsule pour I'utiliser avec le filtre de
rechange.

Sortir la nouvelle cartouche de son emballage et enlever le
couvercle protecteur des joints toriques.

f

A

B .................__

A. Couvercle protecteur
B. Joints toriques

61

4. 3. Avec la capsule en position horizontale, inserer la capsule

Placer la capsule (enlevee a I'etape 2) sur le nouveau filtre.
Aligner I'ar_te de la capsule avec la rainure du filtre. Tourner

dans la grille de la base jusqu'a ce qu'elle s'arr_te.

la capsule dans le sens horaire jusqu'a ce qu'elle
s'enclenche.

4.

Tourner la capsule dans le sens antihoraire jusqu'a ce qu'elle
glisse dans la fente de fixation. Ensuite tourner la capsule
dans le sens horaire jusqu'a ce qu'elle soit en position
horizontale. IIfaudra peut-_tre forcer.

REMARQUE : La capsule ne s'alignera pas sur la grille de la
base.

A. Bouton d'_jection
B. Rainure du filtre

C. Ar_te de la capsule

, t

5. Enfoncer le nouveau filtre darts I'ouverture de la grille de la
base. Lorsque le filtre est inser6, le bouton d'ejection sera
enfonce. IIresortira une fois que le filtre sera completement

enclenche.

6. Tirer delicatement sur la capsule pour verifier que le filtre est
bien en place.

REMARQUE : Purger le systeme d'eau avant d'ejecter un
filtre nouvellement installe pour evacuer I'air des conduits et

du filtre.

7.

Purger le systeme d'eau. "Voir Purge du systeme d'eau apres
le remplacement du filtre".

Purge du syst_me d'eau apr_s le remplacement du filtre

Utiliser un recipient solide pour appuyer sur la barre de
distribution jusqu'a ce que I'eau commence a couler. Purger le
syst_me d'eau en laissant couler et en jetant 1,5 gallons (5,4 L)
d'eau. Le nettoyage du systeme prendra environ 3 minutes et
aidera a degager I'air du conduit. Un ecoulement additionnel peut
_tre requis dans certains domiciles.

REMARQUE : Pendant I'evacuation de Fair, I'eau peut gicler du
distributeur.

Utilisation du distributeur sans cartouche de flltre b eau

Vous pouvez faire fonctionner le distributeur sans filtre a eau.
L'eau ne sera pas filtree.

1. Retirer le filtre en appuyant sur le bouton d'ejection et en
tirant sur la capsule. Voir "Remplacement du filtre a eau" plus

haut dans cette section.

2.

Enlever la capsule en la tournant dans le sens antihoraire
jusqu'a ce qu'elle s'arr_te.

IMPORTANT : Ne pas jeter la capsule. Elle fait partie du
refrigerateur. Garder la capsule pour I'utiliser avec le filtre de
rechange.

Allumer et _teindre la machine b glaq.ons

Le commutateur ON/OFF (marche/arr_t) pour la machine
glagons est situe du c6te droit superieur du compartiment du
congelateur.

1. Glisser la commande a la position ON (a gauche).
REMARQUE : Votre machine a glagons a un arr_t automatique.

Le detecteur de la machine a glagons passe un faisceau d'une
paroi du congelateur a I'autre, arr_tant automatiquement la
production de glagons quand le bac est plein. La commande
demeurera a la position ON (a gauche).

2. Pour un arr_t manuel, glisser la commande a la position OFF
(a droite).

Enl_vement et remplacement du bac d'entreposage

En tenant la base du bac avec les deux mains, appuyer sur le
bouton de degagement pour soulever le bac et le retirer.

REMARQUE : IIn'est pas necessaire d'arr_ter la machine &
gla(_ons a la position OFF (&droite) Iorsqu'on retire le bac &
glagons. Le detecteur (porte basculante) place sur la paroi
gauche du congelateur arr_te la production de glagons si la
porte reste ouverte ou si le bac a glagons est enleve.

2. Replacer le bac a glagons et pousser vers le bas pour le
mettre correctement en place.

62

Nettoyage du bac d'entreposage

Vider le bac a gla(;ons. Utiliser de I'eau tiede pour faire fondre
la glace si necessaire.

REMARQUE : Ne jamais utiliser un objet pointu pour briser
les glagons dans le bac. Cette action peut endommager le

bac et le mecanisme du distributeur.

2. Laver a I'aide d'un detergent doux, bien rincer et secher
fond. Ne pas utiliser de nettoyants forts ou abrasifs ni de

dissolvants.

A noter

• Attendre 24 heures pour obtenir la premiere quantite de
gla(;ons. Attendre 3 jours pour que le bac a gla9ons se

remplisse entierement.

• Jeter les trois premieres quantites de gla(;ons produites pour
eviter les impuretes qui peuvent _tre expulsees du systeme.

La qualite de vos glagons sera seulement aussi bonne que la
qualite de I'eau fournie a votre machine a gla9ons.

12viterde brancher la machine a glat_ons a un
approvisionnement d'eau adoucie. Les produits chimiques

adoucisseurs d'eau (tels que le sel) peuvent endommager
des pieces de la machine a gla(;ons et causer une pi_tre
qualite des gla(;ons. Si une alimentation d'eau adoucie ne

peut pas _tre evit_e, s'assurer que I'adoucisseur d'eau
fonctionne bien et est bien entretenu.

• II est normal que les glagons se collent aux coins. IIs se
separeront facilement.

• Ne pas garder quoi que ce soit dans la machine a gla(;ons ou
le bac a gla(;ons.

CARACTI:!:RISTIQUESDU

RI FRIGI RATEUR

Votre mod_le peut _tre dote de tablettes en verre ou de clayettes.
Le remisage d'aliments semblables ensemble et le reglage des
tablettes pour convenir aux differentes hauteurs reduiront le
temps d'ouverture de la porte du refrigerateur, ce qui
economisera de I'energie.

Tablettes couliesantes (sur certains modules)

Pour retirer et replacer une tablette dans le cadre en
m_tal :

1. Retirer la tablette vers I'avant jusqu'a la butee. Incliner le
devant de latablette vers le haut et la soulever leg_rement
alors que vous retirez la tablette du cadre.

2. Replacer la tablette en la guidant vers I'arriere darts les fentes
sur le cadre et en poussant la tablette au-dela de la butee.

Tablettes et cadres de tablettes

Pour retirer et replacer une tablette/un cadre :

1. Enlever la tablette/le cadre en I'inclinant vers le haut a I'avant

et en la/le soulevant hers des supports de tablette.

2. Replacer la tablette/le cadre en guidant les crochets
I'arriere de la tablette dans les supports de tablette. Incliner le

devant de latablette vers le haut jusqu'a ce que les crochets
arriere de la tablette tombent dans les supports de la tablette.
Verifier pour vous assurer que la tablette est bien fixee en
position.

Le modele que vous avez peut avoir certaines ou toutes ces
caracteristiques. Les caracteristiques qui peuvent _tre achetees
separement comme accessoires comportent le mot
"accessoire". Tousles accessoires ne conviendront pas a tous
les modeles. Si I'achat d'accessoires vous interesse, veuillez
composer le numero sans frais sur la couverture ou a la section

"Accessoires".

_mportant information to know about glass she_ves

and cove_s:

Do not clean glass shelves or covers with warm water when

they are cold. Shelves and covers may break if exposed to

sudden temperature changes or impact, such as bumping.
For your protection, tempered glass is designed to shatter
into many small, pebble-size pieces. This is normal. Glass
shelves and covers are heavy. Use special care when
removing them to avoid impact from dropping.

Le tiroir pour specialites alimentaires fournit un endroit pratique
pour garder les raisins secs, noix, tartinades et autres petits

articles a des temperatures normales de refrigerateur.

Pour retirer et r_installer le tiroir pour sp_cialit_s
alimentaires :

1. Faire glisser le tiroir directement vers I'exterieur jusqu'a la
butee. Soulever le devant et glisser le tiroir vers I'exterieur

pour le retirer completement.

2. Replacer le tiroir pour specialites alimentaires en le glissant
sa position au-del& de la butee.

63

_!_'_i_,i::ii>iii_¸¸¸__i!!i_iil,_!!ii,!!iiiii_iiji,i_ii_i__,_i::!i!i_,_%_"_,,;_'iii_ii:i!_!_i!di,i:i!?OO__i,_j_::iii_,_iil;iiii:ij_!ii_i!!_!_,_,,ii:::i!_i!!_O;ii!!!i

Le bac & 16gumes et le tiroir & 16gumes/viande
convertible

Pour enlever et replacer les tiroirs :

1. Glisser le bac &legumes ou le tiroir a viande directement vers

I'exterieur jusqu'a la butee. Soulever le devant du tiroir avec
une main tout en supportant le fond du tiroir avec I'autre main
et glisser letiroir pour le sortir completement.

2. Reinstaller le bac &16gumes ou le tiroir a viande en le glissant
completement, au-dela de la butee du tiroir.

Les couvercles du bac & 16gumes ou du tiroir
16gumes/viande

Ajustement du r6glage

Le reglage convertible est prer6gl6 pour vous au reglage le plus
bas pour les viandes.

Pour changer un r6glage : Deplacer la commande vers la droite
(plus froid) ou vers la gauche (moins froid) tel que d6sire.

Pour entreposer des 16gumes : Regler la commande a VEG
(legumes) completement vers la gauche pour garder les legumes
aux temperatures optimales d'entreposage (qui doivent 6tre plus
elev6es que pour les viandes).

Pour enlever et replacer les couvercles :

1. Enlever le bac a legumes et le tiroir a viande. Appuyer au

centre de I'encart de verre du bac & legumes jusqu'a ce qu'il
se souleve au-dessus du cadre en plastique. En tenant
fermement le verre du bac & legumes, glisser soigneusement
I'encart de verre vers I'avant pour I'enlever.

2. Soulever le cadre du couvercle du bac &legumes et I'enlever.
Rep6ter les etapes pour enlever le couvercle du tiroir

viande.

3. Replacer le fond du cadre du couvercle du tiroir a viande
dans les supports des glissieres sur les parois laterales du
refrig6rateur et abaisser le devant du cadre du couvercle en
place.

4. Glisser I'encart arriere de verre dans le cadre du couvercle et
abaisser le devant en place. Rep6ter les etapes pour replacer

le couvercle du bac a legumes.

Le tiroir a legumes/viande convertible peut 6tre ajuste pour
refroidir correctement les viandes ou legumes. L'air a I'interieur
du contenant est refroidi pour emp6cher les "petits espaces" de

congelation et peut 6tre regl6 pour garder les viandes aux

temperatures recommand6es d'entreposage de 28° a 32°F

(de - 2° a 0°C) tel que recommande par I'Office national du betail
et des viandes.

IMPORTANT : Pour prolonger la fraicheur, envelopper les
viandes dans un emballage hermetique eta I'epreuve de
I'humidite avant I'entreposage. Toujours entreposer les viandes

selon les recommandations.

IMPORTANT : Si les aliments commencent a geler, deplacer le
reglage vers la gauche (moins froid). Se rappeler d'attendre
24 heures entre les ajustements. Avec ce delai, les temperatures
des aliments ont le temps de changer.

Guide d'entreposage des viandes

Garder la plus grande partie des viandes dans leur emballage
original tant qu'il est hermetique eta I'epreuve de I'humidite.

Envelopper de nouveau si necessaire. Voir le tableau suivant pour
les temps d'entreposage. Lorsque la viande dolt 6tre entreposee

plus Iongtemps que les temps indiques, congeler la viande.

Poisson frais ou crustaces ......... a utiliser le jour m6me de I'achat

Poulet, boeuf hache, abats comestibles (foie, etc.) ......... 1-2 jours

Charcuterie, steaks/r6tis .................................................. 3-5 jours

Viandes salaisonnees .................................................... 7-1 0 jours

Restes - Couvrir les restes avec de la pellicule en plastique ou du
papier d'aluminium ou utiliser des contenants en plastique avec

couvercles hermetiques.

On peut contr61er le degre d'humidite dans le bac a legumes
etanche. La commande d'humidite est situee sur le bac

legumes. La commande peut 6tre ajustee a n'importe quel
reglage entre LOW et HIGH.

En position LOW (ouvert), le reglage laisse echapper I'air humide
du bac & legumes pour mieux conserver les fruits et legumes
pelures.

• Fruits : Laver, laisser secher et garder au r6frigerateur dans un
sac en plastique ou dans le bac a 16gumes. Ne pas laver ni
equeuter les petits fruits avant le moment de leur utilisation.
Repartir et garder les petits fruits dans le contenant original
dans le bac a legumes ou les conserver sur une tablette du
r6frigerateur dans un sac en papier ferme sans 6tre serre.

• Legumes a pelures : Placer dans des sacs en plastique ou
contenants en plastique et ranger dans le bac a legumes.

64

En position HIGH (ferme), le reglage permet de retenir I'humidite

I'interieur du bac pour mieux conserver les legumes a feuilles

frais.

• Legumes afeuilles : Laver a I'eau froide, egoutter et couper
ou eliminer les sections endommagees et decolorees. Placer
dans un sac ou un contenant en plastique et ranger dans le
bac a legumes.

: : s::o::

Pour retirer et r_installer le casier _ vin (_ gauche} ou le
porte-cannettes/bouteilles (&droite) :

1. Retirer le casier en le tirant tout droit hers de la tablette.

2. Reinstaller le casier en le glissant entre la tablette et la paroi
du refrig6rateur.

REMARQUE : Garder les oeufs dans un contenant a couvercle
ou dans le contenant original sur une tablette interieure pour un

remisage prolonge.

CARACTI:!:RISTIQUESDU

Guide d'entreposage des aliments surgel_s

Les periodes de conservation varieront selon la qualite et le type
des aliments, le type d'emballage et de pellicule utilises
(hermetiques et a I'epreuve de I'humidite) et la temperature
d'entreposage. Les cristaux de glace a I'interieur d'un emballage
scelle sont normaux. Les cristaux signifient simplement que
I'humidite dans les aliments et Fair a I'interieur de I'emballage se

sont condenses.
Ne pas placer plus d'aliments non congeles dans le congelateur

que la quantite qui congelera dans I'intervalle de 24 heures (pas
plus de 2 a 3 Ib [907 a 1 350 g par L] d'aliments par pied cube
d'espace dans le congelateur). Laisser assez d'espace dans le
congelateur pour permettre la circulation d'air entre les
emballages. S'assurer aussi de laisser assez d'espace a I'avant
pour que la porte se ferme hermetiquement.

Pour plus de renseignements au sujet de la preparation des
aliments pour la congelation, consulter un guide pour
congelateur ou un livre de recettes fiable.

Le panier ou bac du congelateur peut _tre utilise pour garder des
sacs de fruits et de legumes congeles qui peuvent glisser hers
des tablettes de congelateur.

Pour enlever et replacer le panier du cong_lateur :

1. Retirer le panier ou bac en le glissant vers I'exterieur jusqu'a
la butee.

2. Soulever le devant du partier ou bac et le glisser
completement vers I'exterieur.

CONGELATEUR

Votre modele peut comporter I'ensemble de ces caracteristiques
ou certaines d'entre elles. Les caracteristiques qui peuvent _tre
achetees separement comme accessoires du produit comportent
le mot "accessoire". Tous les accessoires ne conviennent pas
tous les modeles. Si vous desirez acheter Fun des accessoires,
veuillez composer notre numero d'appel sans frais sur la

couverture ou dans la section "Accessoires".

,: o ::< v ;,o:

Pour enlever et r_installer la tablette :

1. Soulever la tablette hors de ses appuis pour la retirer.

2. Replacer la tablette en la posant sur les appuis. Verifier que la
tablette est correctement en place.

3. Replacer le partier ou bac en le pla9ant sur les glissieres.
Soulever legerement le devant du panier ou bac en le

poussant au-dela des butees de la glissiere jusqu'au fond.

CARACTI:!:RISTIQUESDE

LA PORTE

Votre modele peut comporter I'ensemble de ces caracteristiques
ou certaines d'entre elles. Les caracteristiques qui peuvent _tre
achetees separement comme accessoires du produit comportent
le mot "accessoire". Tousles accessoires ne conviennent pas
tousles modeles. Si vous desirez acheter I'un des accessoires,

veuillez composer notre numero d'appel sans frais sur la
couverture ou dans la section "Accessoires".

65

_iiiiiiiiii::,_:::ii___iiiii:i,!,_,,_;i:i_:;iiiiiii_'i_,_!i!_:_ii_/:iii_iil_lOi;iiiiiii_:i::i!;/!:iii:iDiiiiii_ii!!_¸_:ii!_i;!!!,_¸i_;i!:::iiii:ii::i_,O_iyii:_:;:i!_di!i!_i_j_

_S_ ¸¸C_'_i_ _S__:_e_

Pour retirer et r_installer les balconnets :

1. Enlever le compartiment en tirant sur les butees derriere le

panier pour le liberer de la doublure de la porte.

2. Replacer le compartiment en alignant les butees avec les
boutons sur les c6tes de la doublure de la porte. Enclencher
fermement les butees sur les boutons tel qu'indiqu&

Les tringles ou balconnets dans la porte peuvent _tre enlevees
pour faciliter le nettoyage.

Tringles ou balconnets enclenchables dans la porte

Pour retirer et r6installer les tringles ou les balconnets :

1. Retirer les tringles ou balconnets en appuyant legerement sur
le devant du support tout en tirant hors de la languette
interieure. Repeter ces etapes pour I'autre extremite de la
tringle.

2. Reinstaller les tringles ou balconnets en alignant les
extremites des supports avec les attaches de chaque c6te de
la paroi de la porte. Enclencher fermement le support et la
tringle ou balconnet dans les attaches au-dessus de la
tablette tel qu'indiqu&

8:

De I'air froid du congelateur passe directement au compartiment
de la porte sous les events.

REMARQUE : Le compartiment a produits laitiers et le porte-
cannettes ne sont pas froids.

Commande du compartiment fraicheur

La commande du compartiment frafcheur se trouve sur le c6te
gauche du compartiment du refrigerateur.

Tringles d_pos_es dans la porte

Pour retirer et r_installer les balconnets :

1. Retirer les tringles en les soulevant tout droit a chaque
extremite de la tringle.

2. Reinstaller les tringles en glissant la tringle de latablette darts
les fentes sur la porte et en poussant la tringle tout droit

jusqu'a I'arr_t.

:b ::: :i:

Pour retirer et r_installer les balconnets :

1. Retirer le balconnet en le soulevant et le tirant tout droit.

2. Reinstaller le balconnet en le glissant en place au-dessus des
supports desires et en le poussant jusqu'a ce qu'il s'arr_te.

Tourner la commande dans le sens horaire (vers la droite)
pour diminuer la circulation d'air froid dans le compartiment

et le rendre ainsi moins froid.
Tourner la commande dans le sens antihoraire (vers la

gauche) pour augmenter la circulation d'air froid dans le
compartiment et le rendre ainsi plus froid.

66

Pour retirer et r_installer le bac :

1. Retirer le bac en le soulevant et le tirant tout droit.

2. Reinstaller le bac en le faisant glisser au-dessus des supports
desires et en le poussant vers le bas jusqu'a ce qu'il s'arr_te.

Pour retirer et r_installer les pi_ces du bac :

1. Appuyer sur le bouton ou le rel_cher pour ouvrir la partie
inclinable du bac.

A

.......,,

|

4. Reinstaller les pieces interieures du bac.

C

A. Panier perfor_

B. Cloisons
C. Rev_tement perfor_

ENTRETIEN DU

RI FRIGI RATEUR

A. Boutons de d_gagement

Pour 6ter la partie inclinable du bac, appuyer sur les leviers
incurves de chaque c6te du bac. Tirer vers le haut pour le

sortir.

REMARQUES :

• IIest impossible de retirer le bac s'il est incline

completement. Incliner le bac seulement partiellement
avant d'appuyer sur les leviers incurves pour le retirer.

• Nettoyer les pieces tel qu'indique dans la section

"Nettoyage".

A. Levierincurv_

Reinstaller la partie inclinable du bac. Verifier qu'elle repose
correctement au fond du bac avant d'inserer les leviers

incurves.

Risque d"expmosion
UtHiser un produit de nettoyage ininflammable.
Le non-respect de cette instruction peut causer un deces,

une explosion ou un incendie.

Les sections de refrig6ration et de congelation se degivrent
automatiquement. Toutefois, nettoyer les deux sections environ
une fois par mois pour emp_cher une accumulation d'odeurs.
Essuyer les renversements immediatement.

Nettoyage du r_frig_rateur :

1. Debrancher le refrigerateur ou deconnecter la source de

courant electrique.

2. Retirer toutes les pieces amovibles de I'interieur, telles que
les tablettes, bacs, etc.

3. Laver a la main, rincer et secher les pieces amovibles et les
surfaces internes a fond. Utiliser une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede.

• Ne pas utiliser de nettoyants abrasifs tels que les

nettoyants a vitre en atomiseurs, nettoyants a recurer,
liquides inflammables, cires nettoyantes, detergents
concentres, eaux de Javel ou nettoyants contenant du
petrole sur les pieces en plastique, les garnitures
interieures, ou les joints de portes. Ne pas utiliser
d'essuie-tout, tampons a recurer ou autre outil de
nettoyage abrasif. Ces produits risquent d'egratigner ou
d'endommager les materiaux.

• Pour aider a eliminer les odeurs, on peut laver les parois

interieures avec un melange d'eau tiede et de
bicarbonate de soude (2 c. a soupe pour 1 pinte [26 g
pour 0,95 L] d'eau).

67

4=

Determiner si votre refrigerateur a un exterieur en metal peint,
un fini Ultra Satin TM (apparence inox), en aluminium brosse ou
en acier inoxydable et choisir la methode de nettoyage
appropriee.

REMARQUE : Le fini Ultra Satin TM (apparence inox) a une
couleur lisse, uniforme avec un fini brillant qui resiste aux
traces de doigts. L'acier inoxydable a souvent une texture
grenelee unique avec des variations de couleur, ce qui est
naturel pour I'acier.

Metal peint : Laver les surfaces exterieures avec une eponge
propre ou un linge doux et un detergent doux dans de I'eau
tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de
nettoyant congu pour I'acier inoxydable. Secher a fond avec
un linge doux. Pour mieux proteger les surfaces metalliques
exterieures peintes contre les dommages, appliquer une cire
pour appareil electromenager (ou cire en p&te) avec un linge
propre et doux. Ne pas cirer les pieces en plastique.

Aluminium bross_ : Laver avec une eponge propre ou un
linge doux et un detergent doux dans de I'eau tiede. Ne pas
utiliser de nettoyant fort ou abrasif, ni de nettoyant con(_u
pour I'acier inoxydable. Secher a fond avec un linge doux.

Fini Ultra Satin TM (apparence inox) : Laver avec une eponge
propre ou un linge doux et un detergent doux darts de I'eau
tiede. Ne pas utiliser de nettoyant fort ou abrasif, ni de
nettoyant con9u pour I'acier inoxydable. Secher a fond avec
un linge doux.

Fini en acier inoxydable : Laver avec une eponge propre ou
un linge doux et un detergent doux dans de I'eau tilde. Ne
pas utiliser de nettoyants abrasifs. Secher a fond avec un
linge doux.

• Pour que votre refrig6rateur en acier inoxydable conserve
son aspect neuf et pour enlever les petites egratignures
ou marques, il est sugger6 d'utiliser le nettoyant et poll
pour acier inoxydable approuve par le fabricant. Pour
commander le nettoyant, voir la section "Accessoires".

IMPORTANT : Ce nettoyant dolt _tre utilise sur les pieces en
acier inoxydable uniquement!

• Veiller ace que le nettoyant et poll pour acier inoxydable
n'entre pas en contact avec les pieces de plastique telles
que garnitures, couvercles de distributeurs ou joints de
porte. En cas de contact accidentel, nettoyer la piece de
plastique avec une eponge et un detergent doux et de
I'eau tiede. Secher a fond avec un linge doux.

5=

Le condenseur n'a pas besoin d'etre nettoye souvent dans
des conditions de fonctionnement normales. Si

I'environnement est particulierement graisseux ou
poussiereux, ou s'il y a des animaux domestiques dans la
maison, le condenseur devrait _tre nettoye tous les deux ou
trois mois pour assurer une efficacite maximum.

Si vous avez besoin de nettoyer le condenseur :

• Oter la grille de la base. Voir I'illustration de la grille de la
bas ou la section "Grille de la base".

• Utiliser un aspirateur a brosse douce pour nettoyer la
grille, les endroits ouverts derriere la grille et la surface

I'avant du condenseur.

• Replacer la grille de la base Iorsque vous avez termine.

6=

Brancher le refrigerateur ou reconnecter la source de courant
electrique.

REMARQUE : Votre refrigerateur ne pourra pas accommoder
toutes les ampoules pour les appareils menagers. S'assurer de
faire le remplacement par une ampoule de grosseur et de forme

semblables. La lampe du distributeur demande une ampoule

pour service intense de 10 watts et toutes les autres lampes

demandent une ampoule d'appareil menager de 40 watts. Les

ampoules de remplacement sont disponibles de votre marchand.

1. Debrancher le refrigerateur ou debrancher la source de
courant electrique.

2. Enlever le protecteur d'ampoule s'il y a lieu, comme sur
I'illustration.

REMARQUE : Pour nettoyer le protecteur d'ampoule, le laver

I'eau tiede et avec un detergent liquide. Bien rincer et

secher le protecteur d'ampoule.

3. Enlever I'ampoule d'eclairage et la remplacer par une de
m_me taille, forme et puissance.

4. Replacer le protecteur d'ampoule s'il y a lieu, comme
I'illustration.

5. Brancher le refrigerateur ou reconnecter la source de courant
electrique.

Lampe de distributeur

Introduire la main dans I'espace de distribution pour enlever et
remplacer I'ampoule.

A. Lampe de distributeur

Lampe du tableau de commande du r_frig_rateur

Acceder a I'arriere du tableau de commande du refrigerateur

pour enlever et remplacer I'ampoule d'eclairage.

Lampe du bac & I_gumes

• Si necessaire, retirer le bac a legumes superieur pour acceder
au protecteur d'ampoule de la lampe du bac. Retirer le

protecteur en soulevant les bouts hors des crochets tel
qu'illustre.

• Replacer le protecteur d'ampoule en inserant les bouts dans
les crochets. Si necessaire, replacer le bac a legumes

superieur.

68

Lampe de la partie sup_rieure du cong_lateur (sur
certains modules)

• Enlever le protecteur d'ampoule en saisissant les c6tes et en
pressant vers le centre tout en tirant le protecteur vers

I'avant.

• Replacer le protecteur d'ampoule en inserant les languettes
dans les fentes sur la paroi interne du congelateur. Pousser le
protecteur jusqu'a ce qu'il s'enclenche en position.

Lampe inf_rieure du cong_lateur derriere le panier
sup_rieur du cong_lateur (sur certains modules)

En fonction du modele que vous avez, enlever le panier
superieur du congelateur ou la tablette du panier superieur du
congelateur. Enlever le protecteur d'ampoule en devissant la
vis Phillips au-dessus du protecteur. Faire tourner avec
precaution le protecteur jusqu'a ce que la languette gauche
puisse _tre tiree doucement de la paroi du congelateur.

• Replacer le protecteur d'ampoule en inserant la languette
gauche dans la paroi du congelateur. Aligner la languette
superieure avec le trou de la vis et replacer la vis.

Vacances

Si vous choisissez de laisser le r_frig_rateur en
fonctionnement pendant votre absence :

1. Consommer tousles aliments perissables et congeler les
autres.

2. Si votre refrigerateur a une machine a gla(_ons automatique :

• Soulever le bras de commande en broche a la position

OFF (elevee) ou deplacer le commutateur a la position
OFF (a droite).

• Fermer I'approvisionnement d'eau de la machine

glat_ons.

3. Vider le bac a gla(_ons.

Si vous choisissez d'arr_ter le fenctiennement du
r_frig_rateur avant votre d_part :

1. Enlever tous les aliments du refrigerateur.

2. Si votre refrigerateur a une machine a glat_ons automatique :

• Fermer I'approvisionnement d'eau de la machine

gla(_ons au moins une journee a I'avance.

• Lorsque la derniere quantite de glagons est deposee,

soulever le bras de commande en broche a la position
OFF (elevee) ou deplacer le commutateur a la position
OFF (a droite).

3. Tourner la commande du thermostat (ou la commande du
refrigerateur, selon le modele) a OFF (arr_t). Voir "Utilisation

des commandes".

4. Nettoyer le refrigerateur, I'essuyer et bien le secher.

5. /_,I'aide d'un ruban adhesif, placer des blocs de caoutchouc
ou de bois dans la partie superieure de chaque porte de
fa(_on ace qu'elles soient suffisamment ouvertes pour
permettre I'entree de I'air a I'interieur, afin d'eviter

I'accumulation d'odeur ou de moisissure.

Si le courant electrique dolt _tre interrompu pendant 24 heures
ou moins, garder la ou les porte(s) (selon votre modele) fermee(s)
pour aider les aliments a demeurer froids et congeles.

Si le service dolt _tre interrompu pendant plus de 24 heures, faire
I'une des choses suivantes :

• Retirer tous les aliments congeles et les entreposer dans un
casier frigorifique.

Placer 2 Ib (907 g) de neige carbonique dans le congelateur
pour chaque pied cube (28 L) d'espace de congelation. Ceci
permettra de garder les aliments congeles durant deux
quatre jours.

• S'il n'y a pas de casier frigorifique ni de neige carbonique,
consommer ou mettre immediatement en conserve les

aliments perissables.

._,NOTER " Un congelateur plein restera froid plus Iongtemps
qu'un congelateur partiellement rempli. Un congelateur plein de

viande demeure froid plus Iongtemps qu'un congelateur rempli
d'aliments cults. Si les aliments contiennent des cristaux de

glace, ils peuvent _tre remis a congeler m6me si la qualite et la
saveur risquent d'etre affectees. Si les aliments semblent de
pietre qualite, les jeter.

D_m_nagement

Lorsque vous demenagez votre refrigerateur a une nouvelle

habitation, suivre ces etapes pour preparer le demenagement.

1. Si votre refrigerateur a une machine a glat_ons automatique :

• Fermer I'approvisionnement d'eau de la machine
gla(_ons au moins une journee a I'avance.

• Debrancher la canalisation d'eau de I'arriere du
refrigerateur.

• Lorsque la derniere quantite de glagons est deposee,
soulever le bras de commande en broche a la position
OFF (elevee) ou deplacer le commutateur a la position
OFF (a droite).

2. Retirer tousles aliments du refrigerateur et placer tous les
aliments congeles dans de la neige carbonique.

3. Vider le bac & glagons.

4. Tourner la commande du thermostat (ou la commande du
refrigerateur, selon le modele) &OFF (arr_t). Voir "Utilisation

des commandes".

5. Debrancher le refrigerateur.

6. Vider I'eau du plat de degivrage.

7. Nettoyer, essuyer et secher &fond.

8. Retirer toutes les pieces amovibles, bien les envelopper et
les attacher ensemble &I'aide de ruban adhesif pour qu'elles
ne bougent pas nine s'entrechoquent durant le
demenagement.

69

9. Selon le modele, soulever le devant du refrig6rateur pour
qu'il roule plus facilement OU visser les pieds de nivellement
pour qu'ils n'egratignent pas le plancher. Voir "Ajustement
des portes".

10. Fermer les portes & I'aide de ruban adhesif et fixer le cordon
d'alimentation electrique au dos du refrig6rateur a I'aide de

ruban adhesif.

DEPANNAGE

Essayer les solutions sugg_r_es ici en premier afind'_viter les coQts d'une visite de service inutile.

Le r_frig_rateur ne fonctionne pas

• Le cordon d'alimentation _lectrique est-il d_branch_?
Brancher sur une prise a 3 alveoles reliee a la terre.

• Un fusible est-il grill_ ou le disjoncteur s'est-il d_clench_?
Remplacer le fusible ou reenclencher le disjoncteur. Si le
probleme persiste, appeler un electricien.

• Le r_glage du r_frigerateur ou du congelateur est-il a la

position OFF (arr_t)? Voir "Utilisation des commandes".
Le refrig_rateur est-il en train de se degivrer? Verifier pour

voir si le refrigerateur fonctionne au bout de 30 minutes. Le
refrigerateur executera regulierement un programme
automatique de degivrage.

Le r_frigerateur ne refroidit pas? Pour les modeles avec
commandes numeriques, tourner I'appareil a OFF ensuite
ON de nouveau pour la remise en marche. Voir "Utilisation
des commandes". Si cette action ne corrige pas le probleme,
faire un appel de service.

Les ampoules n'_clairent pas

Lorsque vous arriverez a votre nouvelle habitation, remettre tout
en place et consulter la section "Instructions d'installation" pour
les instructions de preparation. Aussi, si votre refrigerateur a une
machine a glagons automatique, rappelez-vous de raccorder
I'approvisionnement d'eau au refrigerateur.

Les portes sont-elles ouvertes fr_quemment? Prevoir que
le moteur fonctionnera plus Iongtemps dans ce cas. Afin de
conserver I'energie, essayer de sortir tout ce dont vous avez
besoin du refrigerateur a la fois, garder les aliments organises
de sorte qu'ils soient faciles a trouver et fermer la porte des
que les aliments sont retires.

Les reglages sont-ils faits correctement pour les
conditions ambiantes? Voir "Utilisation des commandes".

Les portes sont-elles completement ferrules? Pousser les
portes pour qu'elles soient bien fermees. Si les portes ne se
ferment pas completement, voir "Les portes ne se ferment
pas completement" plus loin dans cette section.

Les serpentins du condenseur sont-ils sales? Cette
situation emp_che le transfert de Fair et fait travailler
davantage le moteur. Nettoyer les serpentins du condenseur.
Voir "Nettoyage".

Les joints des portes sont-ils herm_tiques sur tout le
contour? Contacter une personne qualifiee ou un technicien.

REMARQUE : Votre refrigerateur neuf fonctionnera plus
Iongtemps que I'ancien appareil du fait de son moteur tres

efficace.

• Le cordon d'alimentation _lectrique est-il debranch_?
Brancher sur une prise a 3 alveoles reliee a la terre.

• Une ampoule d'_clairage est-elle desserr_e dans la
douille ou grill_e? Voir "Remplacement des ampoules
d'eclairage".

Le plat de d_givrage contient de reau

• Le r_frigerateur est-il en train de se d_givrer? L'eau
s'evaporera. C'est normal pour I'eau de degoutter dans le
plat de degivrage.

• Y a-t-il plus d'humidit_ que d'habitude? Prevoir que I'eau
dans le plat de degivrage prend plus de temps a s'evaporer.
Ceci est normal quand il fait humide.

Le moteur semble fonctionner excessivement

La temperature ambiante est-elle plus chaude que

d'habitude? Prevoir que le moteur fonctionnera plus
Iongtemps dans des conditions de chaleur. Pour des

temperatures ambiantes normales, prevoir que le moteur
fonctionne environ 40 % a 80 % du temps. Dans des

conditions plus chaudes, prevoir un fonctionnement encore
plus frequent.

Vient-on d'ajouter une grande quantite d'aliments au
r_frigerateur? L'addition d'une grande quantite d'aliments

rechauffe le refrigerateur. II est normal que le moteur
fonctionne plus Iongtemps afin de refroidir de nouveau le

refrigerateur.

Le r_frig_rateur semble faire trop de bruit

• Les bruits peuvent _tre normaux pour votre refrigerateur.
Voir "Sons normaux".

La machine & glagons ne produit pas de glagons ou

trop peu

La machine a glagons vient-elle juste d'etre install_e? La
temperature du cong_lateur est-elle assez froide pour

produire des glagons? Attendre 24 heures apres le

raccordement de la machine a gla(_ons pour commencer
produire des gla(_ons. Attendre 3 jours apres le debut de la
production de gla£ons pour remplir completement le
contenant & gla(_ons.

Le bras de commande m_tallique de la machine
glagons est-il en position OFF (_lev_e) (sur certains

modules)? Abaisser le bras de commande metallique a la
position ON (abaissee). Voir "Machine a glagons et bac
d'entreposage".

Le commutateur de la machine a glagons est-il a la
position OFF (a droite) (sur certains modules)? Deplacer le

commutateur de la machine a gla(_ons a la position ON (a
gauche). Voir "Machine a gla(_ons et bac d'entreposage".

• Le robinet d'arr_t de la canalisation d'eau reli_e au
r_frig_rateur est-il ouvert? Ouvrir le robinet d'eau. Voir

"Raccordement de la canalisation d'eau".

7O

Y a-t-il de I'eau dans le moule de la machine a glaqons ou
est-ce qu'aucun glad:on n'a et_ produit? Verifier pour voir si

le refrigerateur a ete raccorde a la canalisation d'eau de la
maison, et si le robinet d'arr_t de la canalisation est ouvert.

Voir "Raccordement de la canalisation d'eau".
Un gla_on est-il coince dans le bras de I'_jecteur? Pour

les modeles avec bac a gla_ons standard, enlever le gla(_on
coince a I'aide d'un ustensile en plastique. Pour les modeles
avec bac a glagons dans la porte du congelateur, acceder
la machine a gla(_ons en baissant la porte du detecteur du
bac a gla9ons sur le c6te superieur gauche de I'interieur du
congelateur. En baissant la porte du detecteur, lever la porte
de service de la machine a gla(_ons et enlever le gla(_on de
I'ejecteur a I'aide d'un ustensile en plastique. Voir "Machine
gla(_ons et bac d'entreposage".

• Une grande quantite de glaqons vient-elle d'etre enlevee?
Attendre 24 heures pour que la machine a gla_ons produise
plus de glagons.

• Les r_glages sont-ils faits correctement? Voir "Utilisation
des commandes".

Un filtre a eau est-il installe sur le refrig_rateur? Le filtre
peut _tre obstrue ou installe incorrectement. Verifier d'abord
les instructions d'installation du filtre pour s'assurer que le
filtre a et6 bien installe et qu'il n'est pas obstrue. Si
I'installation ou I'obstruction n'est pas le probleme,
telephoner a une personne qualifiee ou un technicien.

• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

REMARQUE : Si cette situation n'est pas attribuable & ce qui
precede, il peut exister un probleme avec la canalisation d'eau.
Faire un appel de service.

Mauvais goQt, odeur ou couleur grise des glaqons

• Les raccords de plomberie sont-ils neufs et causent-ils
une d_coloration et un mauvais go_t des glagons? Jeter

les premieres quantites de gla_ons.

• Les glagons ont-ils _t_ gard_s trop Iongtemps? Jeter les
vieux gla(;ons et en faire une nouvelle provision.

• Le cong_lateur et le bac a glaqons ont-ils besoin d'etre
nettoy_s? Voir "Nettoyage" ou "Machine & gla(;ons et bac

d'entreposage".

Les aliments dans le cong_lateur ou le r_frig_rateur ont-
ils ete bien emball_s? Utiliser un emballage hermetique et

I'epreuve de I'humidite pour aider a emp_cher le transfert
d'odeur aux aliments entreposes.

• L'eau contient-elle des min_raux (tels que le soufre)?
L'installation d'un filtre peut _tre requise afin d'enlever les

mineraux.
Un filtre _ eau est-il installe sur le r_frig_rateur? Une

decoloration grise ou foncee de la glace indique que le
systeme de filtration de I'eau a besoin d'un rint:age
additionnel. Faire couler de I'eau supplementaire dans le
distributeur d'eau pour mieux nettoyer le syst_me de filtration

de I'eau (au moins 1,5 gallons [5,4 L] ou pendant 3 minutes
initialement). Jeter la glace decoloree.

Le distributeur de glaqons ne fonctionne pas
correctement

La porte du cong_lateur est-elle fermee compl_tement?

Pousser la porte pour qu'elle soit bien fermee. Si elle ne
ferme pas completement, voir plus loin dans cette section
"Les portes ne se ferment pas completement".

Le bac _ glagons est-il correctement installS? Pour les
modeles avec bac & gla(_ons standard, pousser le bac &

glagons completement jusqu'au fond. Pour les modeles avec
un bac a gla(_ons darts la porte du refrigerateur, le bac dolt
_tre d'aplomb. Retirer le bac et le replacer dans la porte en
vous assurant qu'il est bien aligne et bien enclenche en
place. Voir "Machine a gla9ons et bac d'entreposage".

Les mauvais glagons ont-ils _te ajout_s au bac? Utiliser
seulement des gla(_ons produits par cette machine a gla(;ons

courante. Si d'autres gla(;ons ont ete ajoutes, enlever tousles
gla9ons et verifier pour voir si un gla9on s'est coince dans la
goulotte.

Les glagons ont-ils gel_ dans le bac a glaqons?
Secouer le bac & gla(;ons pour separer les glagons. Si les

gla9ons ne se separent pas, vider le bac et attendre
24 heures pour que le stock de glagons soit regarni.

La glace a-t-elle fondu autour de la tige en m_tal dans le
bac a gla_ons? Vider les gla(;ons et nettoyer le bac

gla9ons completement. Accorder 24 heures pour que la
machine a gla(;ons regarnisse le stock. Ne pas essayer
d'enlever la glace fondue avec un objet pointu. Vous pourriez
endommager le bac a gla(;ons.

Un glaqon est-il coinc_ dans la goulotte? Degager le
gla9on de la goulotte a I'aide d'un ustensile en plastique. Ne

pas utiliser un article pointu pour enlever la glace. Vous
pourriez causer des dommages.

Est-ce que le distributeur de glagons se bloque Iors de la
distribution de glace "concass_e"? Arr_ter la distribution

de glace. Changer le bouton de "glace concassee"
"gla(_ons". Appuyer sur le levier du distributeur de glace en
utilisant un verre robuste. Si les glagons sont distribues
correctement, remettre le bouton a "glace concassee" et

recommencer la distribution. Voir "Distributeur d'eau et de
glagons".

• Y a-t-il des glagons dans le bac? Voir "La machine
gla9ons ne produit pas de gla9ons ou trop peu" plus haut
dans cette section.

• Le levier du distributeur a-t-il _t_ retenu trop Iongtemps?
Rel&cher le levier du distributeur. La distribution de la glace

cesse Iorsque le levier est retenu trop Iongtemps. Attendre
3 minutes pour que le moteur du distributeur soit regle de
nouveau avant d'etre utilise. Prendre de grandes quantites de
gla9ons directement du bac a gla9ons plut6t que du

distributeur.

Le bac _ gla_;;ons est difflcile _ enlever

• Est-ce que le seau a glagons est difficile a enlever (sur
certains modules)? Sur les modeles avec bac & gla(;ons

dans la porte du congelateur, choisir "glagons". En utilisant
un verre robuste, appuyer rapidement puis rel_cher le levier

du distributeur de glace. Ouvrir la porte du congelateur
abaisser le bouton de degagement du bac a gla(;ons et

soulever. Voir "Machine a gla(;ons et bac d'entreposage".

71

Le distributeur d'eau ne fonctionne pas bien

Le d_bit d'eau du distributeur diminue beaucoup

Le syst_me d'eau s'est-il rempli? Le systeme d'eau a

besoin d'etre rempli la premiere lois qu'il est utilis& Utiliser un
contenant solide pour appuyer sur la barre de distribution
jusqu'& ce que I'eau commence & couler. Purger le systeme
d'eau en laissant couler et en jetant 1,5 gallons (5,4 L) d'eau.
Le nettoyage du systeme prendra environ 3 minutes et aidera
&degager Fair du conduit. Un ecoulement additionnel peut
_tre requis dans certains domiciles. Voir "Distributeur d'eau et
de gla(;ons".

Le robinet de fermeture d'eau est-il ouvert ou la
canalisation d'eau est-elle raccord_e a la source? Verifier

pour s'assurer que le robinet d'arr_t d'eau est ouvert et que la
source d'eau est connectee au refrigerateur. Voir

"Raccordement de la canalisation d'eau".

Le robinet de fermeture d'eau est-il obstru_ ou
incorrectement installe? Voir "Raccordement de la

canalisation d'eau". Si I'obstruction ou I'installation n'est pas
un probleme, faire un appel de service ou faire venir un
plombier.

La canalisation de la source d'eau du domicile comporte-
t-elle une d_formation? Si vous decouvrez ou soup_onnez

une deformation de la canalisation d'eau, contacter un
plombier agre&

Un filtre a eau est-il install_ sur le r_frigerateur? Le filtre
peut _tre obstrue ou incorrectement install& Verifier d'abord
les instructions d'installation du filtre pour s'assurer que le
filtre a ete installe correctement et n'est pas obstru& Si
I'installation ou I'obstruction n'est pas un probleme, faire un
appel de service.

• Un syst_me de filtration de I'eau a osmose inverse est-il
connect_ a votre canalisation d'eau froide? Voir

"Specifications de I'alimentation en eau".

L'eau ou la glace coule du distributeur

La glace se renverse-t-elle parce que le verre n'est pas
tenu sous le distributeur de gla_ons assez Iongtemps?

Tenir le contenant sous la goulotte de gla_ons pendant 2 &
3 secondes apres avoir rel&che le bras de distribution, Une

petite quantite d'eau ou de glagons peut _tre distribuee apres
le degagement du bras.

• Un glaqon coince dans la goulotte maintient-il ouverte la

porte de distribution? Enlever le gla(;on.
Un filtre a eau est-il install_ sur le r_frigerateur? II peut y

avoir de I'air dans les canalisations du systeme de filtration
de I'eau ce qui cause la formation de gouttes. Une purge

supplementaire pourrait aider & faire sortir I'air des
canalisations. L'utilisation normale du distributeur devrait

expulser Fair des canalisations en de(;& de 24 & 72 heures.

Un filtre a eau est-il install_ sur le r_frigerateur? Le filtre
peut _tre plein ou incorrectement install& Oter la cartouche
du filtre & eau. Voir "Systeme de filtration de I'eau". Faire
fonctionner le distributeur. Si le debit d'eau augmente de
fa9on notable, remplacer le filtre.

L'eau du distributeur n'est pas assez froide

• Le refrig_rateur vient-il d'etre installS? Attendre 24 heures
pour que le refrigerateur refroidisse completement.

Une grande quantit_ d'eau a-t-elle _t_ r_cemment
distribute? Attendre 24 heures pour que I'eau refroidisse

completement.
N'a-t-on pas r_cemment distribu_ de I'eau? Le premier

verre d'eau peut ne pas _tre froid. Jeter le premier verre
d'eau.

La cloison entre les deux sections est tiede

• La temperature tiede est probablement attribuable & un
fonctionnement normal du reglage automatique de I'humidite

de I'exterieur. En cas de doute, faire un appel de service.

La temperature est trop tilde

Les ouvertures d'a_ration sont-elles bloqu_es dans une
section ou I'autre? Cette obstruction emp_che le

mouvement de I'air froid du congelateur au refrigerateur.
Enlever tousles objets places devant les ouvertures

d'aeration, Consulter la section "Pour s'assurer d'une
circulation d'air appropriee" pour I'emplacement des

ouvertures d'aeration,
La ou les portes sont-elles ouvertes souvent? Prevoir que

le refrigerateur deviendra tiede dans ce cas. Pour garder le
refrigerateur froid, essayer de sortir tout ce dont vous avez
besoin du refrigerateur & la lois, garder les aliments bien
ranges et fermer la porte des que les aliments sont retires.

Vient-on d'ajouter une grande quantit_ d'aliments au

refrig_rateur ou au cong_lateur? L'addition d'une grande

quantite d'aliments rechauffe le refrigerateur. Plusieurs
heures peuvent _tre n_cessaires pour que le refrigerateur
revienne & la temperature normale.

Les reglages sont-ils faits correctement pour les
conditions ambiantes? Voir "Utilisation des commandes".

Le r_frig_rateur ne refroidit pas? Pour les modeles avec

commandes numeriques, tourner I'appareil & OFF ensuite &
ON de nouveau pour la remise en marche. Voir "Utilisation
des commandes". Si cette action ne corrige pas le probleme,
faire un appel de service.

72

II y a une accumulation d'humidit_ _ I'int_rieur CONTRATS DE PROTECTION

Les ouvertures d'a_ration sont-elles obstru_es dans le
r_frig_rateur? Enlever tousles objets devant les ouvertures

d'air. Se referer & la section "Pour s'assurer d'une circulation
d'air appropriee" pour I'emplacement des ouvertures d'air.

La ou les portes sont-elles ouvertes souvent? Pour eviter
I'accumulation d'humidite, essayer de sortir tout ce dont
vous avez besoin du refrigerateur & la fois, en gardant les
aliments organises et en fermant la porte des que les aliments

sont retires.

• La piece est-elle humide? IIest normal que I'humidite
s'accumule & I'interieur du refrigerateur Iorsque I'air de la
piece est humide.

• Les aliments sont-ils bien emball_s? Verifier que tousles
aliments sont bien emballes. Essuyer les contenants humides
d'aliments avant de les placer au refrigerateur.

• Les r_glages sont-ils faits correctement pour les
conditions ambiantes? Voir "Utilisation des commandes".

• Un programme autod_givreur vient-il de se terminer? II
est normal que des gouttelettes se forment apres que le
refrigerateur se degivre automatiquement.

Les portes ne se ferment pas compl_tement

• Les emballages d'aliments emp_chent-ils la porte de
fermer? Reorganiser les contenants de sorte qu'ils soient

plus rapproches et prennent moins d'espace.
Le bac & gla£ons est-il en bonne position? Pour les

modeles de machines &gla_ons avec bac interieur &gla(_ons,
pousser le bac & gla(_ons completement jusqu'au fond. Si le

bac ne va pas jusqu'au fond, il n'est peut-_tre pas droit. Le
retirer et essayer de nouveau. Pour les modeles avec un bac

&gla9ons darts la porte du congelateur, le bac dolt _tre
d'aplomb. Pour retirer le bac, appuyer sur le bouton de

degagement du c6te droit du bac et le soulever droit vers le
haut. Replacer le bac dans la porte en vous assurant qu'il est

bien aligne et bien enclenche en place. Voir "Machine &
gla(_ons et bac d'entreposage".

Les plats, tablettes, bacs ou paniers sont-ils en bonne
position? Placer le couvercle du bac & legumes et tous les

plats, tablettes, bacs et paniers & la position correcte. Voir
plus de renseignements & la section "Tiroir convertible &

viande/legumes, bac & legumes et couvercles" pour plus de
renseignements.

• Les joints sont-ils collants? Nettoyer les joints d'6tancheit6
conformement aux directives dans la section "Nettoyage".

• Le r_frig_rateur branle-t-il ou semble-t-il instable? Niveler
le refrigerateur. Voir "Ajuster les portes".

Les portes ont-elles _t_ enlev_es durant I'installation de
I'appareil et real r_install_es? Enlever et replacer les portes

en suivant la section "Portes du refrigerateur" sur certains
modeles ou faire venir un technicien qualifi&

Les portes sont difficiles & ouvdr

• Les joints sont-ils sales ou collants? Nettoyer les joints
d'etancheite conformement aux directives dans la section

"Nettoyage".

Contrats principaux de protection

Nous vous felicitons d'avoir fait un achat judicieux. Votre
nouveau produit Kenmore ®est con(;u et fabrique pour vous
procurer des annees de fonctionnement fiable. Mais comme pour
tousles produits, il pourra & I'occasion necessiter un entretien
preventif ou une reparation. Le cas echeant, un Contrat principal
de protection peut vous epargner de I'argent et des soucis.

Souscrivez des maintenant un Contrat principal de protection et

prot_gez-vous contre /es d_penses et ennuis inattendus.

Le Contrat principal de protection contribue aussi & prolonger la
vie utile de votre nouveau produit. Voici ce qui est inclus dans le

contrat :

v' Service expert par nos 12 000 reparateurs professionnels
v' Service illimit_ et sans frais pour les pieces et la main-

d'oeuvre pour toutes les reparations couvertes

v' Garantie "Anti-citron" - remplacement de votre produit

couvert si quatre pannes ou plus se produisent en de(;& de
douze mois

v' Remplacement du produit si votre produit couvert ne peut

_tre repare

v' V_rification annuelle d'entretien pr_ventif sur demande -

sans frais supplementaires

v' Aide rapide au t_lephone - assistance telephonique fournie

par un technicien de Sears pour les produits reparables &
domicile, plus un horaire de reparation commode

v' Protection contre les sautes de puissance pour prevenir les

dommages attribuables aux fluctuations de courant

v' Remboursement de location si la reparation prend plus de

temps que promis

D_s que vous souscrivez le Contrat, il suffit d'un simple appel
telephonique pour obtenir un rendez-vous de service. Vous
pouvez appeler en tout temps jour et nuit ou prendre un rendez-
vous de service en ligne.

Sears compte plus de 12 000 reparateurs professionnels qui ont
acces & plus de 4,5 millions de pieces et accessoires de qualit&
C'est le genre de professionnalisme sur lequel vous pouvez
compter pour aider & prolonger la vie de votre nouvel achat
pendant des annees. Achetez votre Contrat principal de
protection aujourd'hui m_me!

Certaines limitations et exclusions s'appliquent. Pour des
prix et renseignements suppl_mentaires, composer le

1-800-827-6655.

Service d'installation Sears

Pour I'installation professionnelle par Sears d'appareils
menagers, d'ouvre-portes de garage, de chauffe-eau et d'autres

articles importants de la maison, aux €:.-U. composer le
1-800-4-MY-HOME ®.

73

Contrats d'entretien
Votre achat a plus de valeur parce que vous pouvez compter sur

Sears HomeCentral® pour le service. Avec plus de 2400
specialistes formes et I'acces & plus d'un million de pieces et
accessoires, nous avons les outils et les pieces ainsi que les
connaissances et competences pour remplir cette promesse que
nous vous faisons : Nous assurons le service de nos produits.

Votre produit Kenmore ® est con_u, fabrique et verifie pour qu'il

puisse vous fournir de nombreuses annees de service en toute
confiance. Cependant, tout produit peut necessiter des
interventions de service de temps a autre. Le contrat d'entretien
Sears vous offre un programme de service remarquable a un prix

abordable.

Le contrat d'entretien Sears

• Constitue une maniere d'acheter un service pour demain au
prix d'aujourd'hui

• ¢limine les factures pour les reparations imputables a I'usure
normale

• Fournit un support telephonique assure par un technicien de
chez Sears pour les produits necessitant une reparation

domicile
M_me si vous n'avez pas besoin de reparations, comprend

une inspection annuelle d'entretien preventif (sur votre
demande) pour maintenir votre appareil en bon etat de

fonctionnement.

Certaines limitations s'appliquent. Pour plus de

renseignements concernant les contrats d'entretien de Sears
Canada, composer le 1-800-361-6665.

ACCESSOIRES

Pi_ces de rechange

Pour commander le nettoyant pour acier inoxydable ou des filtres
de rechange, composer le 1-800-4-MY-HOME ®et demander le
numero de piece indique ci-dessous ou contacter votre

marchand Kenmore autoris&
Nettoyant et poli pour acier inoxydable :

Commander la piece N° D22 M40083 R
Cartouches de filtre _ eau dans la grille de la base :

REMARQUE : Ne pas utiliser pour le filtrage d'une eau
microbiologiquement pollute ou de qualite inconnue en
I'absence d'un dispositif de desinfection ad_quat avant ou
apr_s le systeme. Les syst_mes certifies pour la r_duction de
de kyste peuvent _tre utilis_s pour I'eau d_sinfectee qui peut
contenir des kystes filtrables.

Cartouche contre les kystes :
Commander la piece N° 9020 (T1RFKB1)

Au Canada, commander la piece N ° 9020B (T1RFKB1)

74

FEUILLE DE DONNI ES SUR LE PRODUIT

Syst_me de filtration d'eau & la grille de la base

ModUle TIKB1/T1 RFKB1 Capacit_ 100 gallons (379 litres)

I'odeur du chlore, et particules (classe I*)); et en vertu de la norme NSF/ANSl 53 (r6duction de plomb,
mercure, atrazine, benz_ne, toxaph_ne, o-dichlorobenz_ne, kystes, turbidit6, amiante, lindane,

Produit test6 et certifi6 par NSF International en vertu de la norme NSF/ANSl 42 (r&duction du goQt et de
t6trachloro6thyl_ne, endrine, alachlore, chlorobenz_ne, 6thylbenz_ne, TTHM et 6ther m&thyltertiobutylique).

Ce produit a ete teste selon les normes 42 et 53 NSF/ANSI pour la reduction des substances enumerees ci-dessous. La
concentration des substances indiquees dans I'eau entrant dans le systeme a ete reduite & une concentration moindre ou egale a la
limite permissible pour I'eau qui quitte le systeme, tel que specifie dans 42 et 53 NSF/ANSl.

Rdd. de substances
Effets esth_tiques

GoOt/odeur de chlore
Particules (classe I*)

R_duction de
contaminant

Plomb : a pH 6,5
Plomb : a pH 8,5

Mercure : a. pH 6,5
Mercure : a pH 8,5

Benzene
O-dichlorobenzene
Toxaphene

Atrazine
Amiante

Kystes _
Turbidit_

Alachlore

Endrine
Ethylbenzene

Lindane
Chlorobenz_ne

T_trachloro_thylene
TTHM

Ether m_thyltertiobutyliqu_

Param_tres de test : pH
Temp@ature = 68°F A 71,6°F (20°C & 22°C).

• II est essentiel que les exigences de fonctionnement, d'entretien
et de remplacement de filtre soient respect6es pour que ce

produit donne le rendement annonc&

• ModUle T1KB1 : Le syst_me de contr61e du filtre mesure la
quantit6 d'eau qui passe par le filtre et vous signale quand

remplacer le filtre.
Style 1 - Lorsque le t6moin du filtre affiche 10 %, commander un

nouveau filtre. Lorsque le t_moin indique 0 %, il est recommand&
de changer le filtre.

Style 2 - Lorsque le t_moin lumineux du filtre passe du vert au
jaune, commander un nouveau filtre. Lorsque le t_moin lumineux
passe du jaune au rouge, il est recommand_ de changer le filtre.

Utiliser la cartouche de remplacement T1RFKB1, piece N° 9020.
Au Canada, utiliser la cartouche de remplacement T1RFKB1,
piece N° 9020B. Prix au d&tail sugg_r& 2005 de 39,99 $US/59,95
SCAN. Les prix sont sujets & des changements sans pr_avis.

• Le produit ne doit _tre utilis& que pour I'eau froide.

• Ne pas utiliser pour le filtrage d'une eau microbiologiquement
pollu6e ou de qualit_ inconnue en I'absence d'un dispositif de
d_sinfection ad_quat avant ou apr_s le syst_me. Les syst_mes

certifi&s pour la r&duction de kyste peuvent _tre utilises pour
I'eau d_sinfect&e qui peut contenir des kystes filtrables.

*Classe I - tailles des particules : > 0,5 fl <1 pm

**Exigence de test : au moins 100 000 particules/mL (poussiere de test fine AC).

tOes contaminants ne sont pas necessairement presents dans votre approvisionnement d'eau. Le rendement peut varier selon les conditions locales de I'eau.

ttFibres de Iongueur superieure b. 10 pm

_Cas de la filtration de kystes de Cryptosporidium parvum

® NSF est une marque deposee de NSF International.

Crit_res de
r_duction NFS

50 % de r_duction

85

% de r_duction

Crit_res de
r6duction NFS

0,010 mg/L
0,010 mg/L

0,002 mg/L
0,002 mg/L

0,005 mg/L
0,6 mg/L
0,003 mg/L

0,003 mg/L
99 %

>99,95 %
0,5 NTU

0,002 mg/L
0,002 mg/L

0,7 mg/L
0,002 mg/L
0,6 mg/L
0,005 mg/L

0,080 mg/L
0,005 mg/L

7,5 + 0,5 & moins d'indications contraires. D6bit = 0,5 gpm (1,9 Lpm). Pression = 60 Ib/po 2 (413,7 kPa).

Affluent moyen Concentration dans I'eau Effluent Effluent

2,0 mg/L 2,0 mg/L _+10 % 0,08 mg/L ** 2,0 mg/L
3533333#/mL Au me ns 10 O00 part cu es/mL 22000 #/mL 11567 #/mL

Affluent moyen Concentration dans I'eau

150 ug/L t
157 ug/U

0,0058 mg/L
0,0057 mg/L

15 ug/L
1750 ug/L
15 ug/L

10 ug/L
101 MFL

120 000/L
11,4 NTU

41,3 ug/L
5,9 ug/L

1867 ug/L
1,9 ug/L

2,0 ug/L

14,2 ug/L

465 ug/L

14 ug/L

traiter maximal moyen

traiter

0,15 mg/L_+ 10 %
0,15 mg/L_+ 10 %

0,006 mg/L _+10 %
0,006 mg/L _+10 %

0,015 mg/L _+10 %
1,8_+10%
0,015_+ 10 %

0,009 mg/L _+10 %
1OTto 108fibres/U t

50 OO0/L min,
11 _+1 NTU

0,04 _+10 %
0,006 _+10 %

2,1_+10%
0,002 _+10 %
2,0_+10%
0,015_+ 10 %

0,45 _+20 %
0,015 _+20 %

• Veuillez vous r&f@er A la couverture ou b.la section "Accessoires"
pour le nom, I'adresse et le num_ro de t_l_phone du fabricant.

• Veuillez vous r_f@er A la section "Garantie" pour la garantie
limit&e du fabricant.

Effluent Effluent
maximal moyen

1,0 ug/L 1 ug/L

2,0 ug/L 1,08 ug/L
0,0002 mg/L 0,0002 mg/L

0,0002 mg/L 0,0002 mg/L
0,5 ug/L 0,5 ug/L

1,0 ug/L 1,0 ug/L
1,0 ug/L 1,0 ug/L

2 ug/L 2 ug/L
0,17 MFL 0,17 MFL

8/L _ 1/L*
0,41 NTU 0,24 NTU

0,2 ug/L 0,2 ug/L
0,5 ug/L 0,3 ug/L

0,70 ug/L 0,0588 ug/L
0,02 ug/L 0,02 ug/L
0,0005 ug/L 0,0005 ug/L
0,5 ug/L 0,5 ug/L

1,0 ug/L 0,5 ug/L

0,70 ug/L 0,52 ug/L

Directives d'application/

Parametres d'approvisionnement en eau

% de r_d.
minimale

95,93
99,38

% de r#d.
minimale

99,33
98,72

96,53
96,5

96,67
99,94
93,33

80,8
99,83
99,99

96,4
99,52

91,5
99,96
98,93
99,98
96,47

99,78
94,94

rovisionnemeoteoeauCo,,eetivit ou uits

Pression d'eau 30 - 120 Ib/po _(207 - 827 kPa)

Temp@ature d'eau 33 ° - 100°F (0,6 ° - 37,8°C)

D_bit nominal 0,5 gpm (1,9 L/min) &60 Ib/po _

% de r_d.
moyenne

97,36
99,67

% de r_d.
moyenne

99,33
99,31

96,53
96,5

96,67
99,94
93,33

80,8
99,83
>99,99

97,89
99,52
95,47

100

98,93
99,98
96,47

99,88
96,27

75

Your Home _;_;_i_i_;i_;i_;i_;i_;i_;i_;i_;i_;i_;i_;i_;i_;i_;i_!;ii

Forrepair-inyourhome-ofallmajorbrandappliances, iiiiiiiiiiiiiiiiill

lawn and garden equipment, or heating and cooling systems, iiiiiiiiiiiiiiiil;i

no matter who made it, no matter who sold it! iiiiiiiiiiiiiiiill

Forthe replacement parts, accessories and iiiiiiiiiiiiiiiiill

owner'smanualsthatyou needtodo-it-yourself, iiiiiiiiiiiiiiiii:i

For Sears professional installation of home appliances iiiiiiiiiiiiiiiill

and items like garage dooropeners and water heaters, iiiiiiiiiiiiiiiii:i

1-800-4-MY-HOME ® (1-800-469-4663) iiiiiiiiiiiiiiiii:i

Call anytime, day or night (U.S.A. and Canada) iiiiiiiiiiiiiiiill

www.sears.comwww.sears.ca iiiiiiiiiiiiiiiii:i

Our Home

For repair of carry-in items like vacuums, lawn equipment,

and electronics, call or go on-line for the location of your nearest

Sears Parts & Repair Center,

!il;i;i;i;i;i;i;i;i;i;i;i;i;i;i;i;i;i;i;iL

2308155

© 2005 Sears, Roebuck and Co,

• TM SM •

® Registered Trademark / Trademark / Serwce Mark of Sears, Roebuck and Co.

® Marca Registrada / Marca de comerc_o / Marca de Serwc_o de Sears, Roebuck and Co,

® Marque de commerce d@os_e / Marque de commerce/ Marque de service de Sears, Roebuck and Co.

TM . SM . .

TM SM •

4/05

Printed in U.S,A,

Impreso en EE. UU,

Imprim_ aux E.-U,
