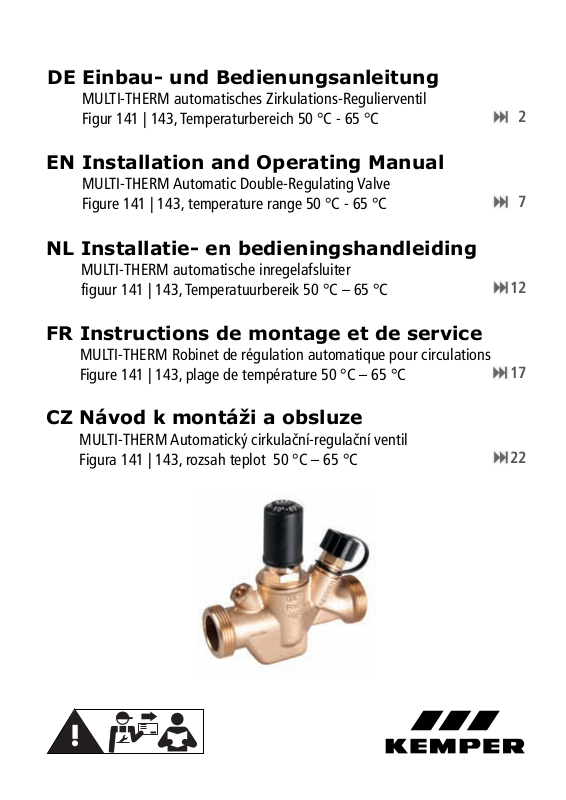

DE Einbau- und Bedienungsanleitung
MULTI-THERM automatisches Zirkulations-Regulierventil
Figur 141 | 143, Temperaturbereich 50 °C - 65 °C
!
EN Installation and Operating Manual
MULTI-THERM Automatic Double-Regulating Valve
Figure 141 | 143, temperature range 50 °C - 65 °C
NL Installatie- en bedieningshandleiding
MULTI-THERM automatische inregelafsluiter
figuur 141 | 143, Temperatuurbereik 50 °C – 65 °C
FR Instructions de montage et de service
MULTI-THERM Robinet de régulation automatique pour circulations
Figure 141 | 143, plage de température 50 °C – 65 °C
CZ Návod k montáži a obsluze
MULTI-THERM Automatický cirkula!ní-regula!ní ventil
Figura 141 | 143, rozsah teplot 50 °C – 65 °C
2
7
12
17
22
2 /32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
DE
Sicherheitshinweise für Montage
Normen
DVGW W 551
DVGW W 553
DIN 1988-300
Montage und Gebrauch
Anleitung vor Montagebeginn oder Gebrauch
sorgfältig lesen und den Anweisungen
folgen"
Warnung! Montage und Wartung nur durch
sachkundige, qualifizierte Fachkraft.
Warnung! Nationale Normen und Vorschriften zur Unfallverhütung sind vorrangig zu
befolgen.
Verwendung
Das MULTI THERM automatische Zirkulations-Regulierventil dient zur automatischen
Regelung der Warmwasserzirkulation über
ein Thermostatelement. Das Produkt ist ausschließlich für den beschriebenen Zweck zu
verwenden.
Benutzen Sie das Zirkulations-Regulierventil
- nur in einwandfreiem Zustand.
- bestimmungsgemäß.
Haftung
Keine Gewährleistung oder Haftung bei:
- Nichtbeachten der Anleitung.
- fehlerhaftem Einbau und/oder Gebrauch.
- eigenständiger Modifikation am Produkt.
- sonstiger fehlerhafter Bedienung.
Warnhinweise
Beachten und befolgen Sie die Warnhinweise
in der Anleitung. Nichtbeachten der Warnhinweise kann zu Verletzungen oder Sachschäden führen"
Kennzeichnung wichtiger Warnhin weise:
Warnung! Kennzeichnet Ge fahren, die zu Verletzungen,
Sachschäden oder Verunreini gung des Trinkwassers führen
können.
Hinweis! Kennzeichnet Ge fahren, die zu Schäden an der
Anlage oder Funktionsstö rungen führen können.
Wichtige Hinweise für den
Anlagenbetreiber
Thermische Desinfektion
Das Ventil ist geeignet für die thermische
Desinfektion (T > 70 °C) von Sanitärinstallationen. Bei Temperaturerhöhung auf T > 70 °C
fährt das Ventil automatisch in die thermische
Desinfektionsstellung.
Entsorgung
Örtliche Vorschriften zur Abfall
verwertung bzw. -beseitigung
sind zu beachten. Produkt darf
nicht mit normalem Haushalts
müll, sondern muss sachgemäß
entsorgt werden.
Zulassungen
DVGW
ÖVGW
SVGW
WRAS
KIWA
WSD
KTW / W270
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 3 / 32
Technische Daten
Einstellbarer Regelbereich 50 °C - 65 °C
Werkseinstellung 58 °C
Temperaturbereich bei thermischer Desinfektion # 70 °C
Max. zulässige Betriebstemperatur 90 °C
Regelgenauigkeit +/- 2 K
Nenndruck PN 16
Nenngrößen DN 15 | DN 20 | DN 25
Ausführung
Figur 141 - flachdichtendes Außengewinde, wahlweise mit
oder ohne Verschraubung
Figur 143 - mit Muffenanschluss
Schallschutz
Die Differenz $p über dem Regulierventil sollte stets % 400
mbar sein.
+
Zubehör
1
Entleerungsventil
2
Zeigerthermometer oder Temperaturfühler Pt 1000
3
Durchflussdiagramme Anhang
5
1
Montagehinweis
4/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Das Ventil immer in Fließrichtung einbauen,
siehe Durchflusspfeil auf dem Gehäuse.
Zur Vermeidung unnötig großer Einzelwiderstände möglichst keine Rückflussverhinderer
mit großem Druckverlust einbauen.
Für den letzten und vorletzten Strang wird zur
Realisierung eines hohen Volumenstromes in
den pumpenentfernten Strängen empfohlen,
manuelle Zirkulations-Regulierventile KEMPER MULTI-FIX-PLUS, Figur 150 einzubauen.
Technischer Hinweis
Bei der Kombination von KEMPER automatischen Regulierventilen MULTI-THERM mit
2
Einstellung der Sollwerttemperatur
Die Schutzhaube abziehen.
Unter der Schutzhaube befindet sich am Regulierkopf die Verstellkappe mit Temperaturskala von 50 °C – 65 °C.
Die Seitliche Blockierschraube M5 mit Inbusschlüssel 2,5 lösen und die gewünschte Temperatur durch Drehung der Kappe
mit dem Markierungspfeil am Umfang
des Oberteilschaftes in Deckung bringen.
Hinweis! Endanschläge nicht
überdrehen. Blockierschraube
festziehen und Schutzhaube wieder aufstecken. Diese kann durch
Plombierung gesichert werden.
Die Sollwerttemperatur ist die
Temperatur, bei der das Regulierventil den kvmin-Wert erreichen
soll.
Werkseinstellung: 58 °C
zentralen Trinkwasser-Erwärmungsanlagen
ist darauf zu achten, dass die TWErwärmung im Betriebstemperaturbereich
der Regulierarmaturen betrieben wird. Bei
Nichteinhaltung kann es zu fehlendem
hydraulischen Abgleich im PWH-System
kommen.
Die Empfehlungen der DVGW-Arbeitsblätter
W551 und W553 im Hinblick auf die Systembetriebstemperaturen (PWH = 60°C, PWH-C
# 55°C) bei Planung und Ausführung sind zu
beachten.
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 5 / 32
Markierungspfeil Regulierkopf
Absperrhandrad
Blockierschraube M5
Verstellkappe
Inbussschlüssel SW 2,5
3
Zubehör
Verschlussstopfen
Entleerungsstutzen
3.1
Zeigerthermometer:
ð Figur T5100 150 00
3.2
Absperrhandrad herausziehen, Thermometer
in die vorgesehene Spindelbohrung bis zum
Anschlag einstecken.
Für den Anschluss an die Gebäudeleittechnik kann anstatt des Thermometers ein Pt
1000 Temperaturfühler zur Weiterleitung der
Temperatur in die Spindelbohrung eingesetzt
werden.
(Für 1/2”-Schlauch mit 3/4”-Überwurfmutter)
Verschlussstopfen am Entleerungsstutzen herausdrehen. Entleerungsventil einschrauben
und festziehen.
Stellring am Entleerungsventil auf Stellung
„Zu“ drehen (rechtsherum).
Zum Entleeren Schlauch anschließen und auf
Stellung „Auf“ drehen.
Füll- und Entleerungsventil:
ð Figur J7109 173 00
3.3
Dämmschale:
ð Figur 471 11
3.4
Material: PE-Material, Brandklasse B1 nach
DIN 4102, Teil 1.
Die einteilige klappbare Dämmschale ist mit
den im Lieferumfang enthaltenen Clipsen
sowie mittels handelsüblichem Kleber zu verschließen.
§ Pt 1000, T = 0 - 100 °C
§ 4-Leiter
§ Toleranzklasse A
§ Anschluss 2 m, 4 x 0,35 mm²
§ konfektioniert
Temperaturfühler Pt 1000:
ð Figur T5100 140 00
4
Regelcharakteristik
6/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Regelcharakteristik bei werkseitiger Sollwertvoreinstellung von 58 °C
Zwischen 53 °C und
eingestelltem Sollwert
58 °C werden Drosselstellungen temperaturabhängig eingestellt.
Maximale Drosselstellung
zwischen Sollwert 58 °C
und 63 °C mit Restvolumenstrom.
Ventil öffnet bei > 63 °C
bis zu einer konstanten
Drosselstellung bei Desinfektionstemperatur 70 °C.
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 7 / 32
EN
Safety instructions for installation
Norms
DVGW W 551
DVGW W 553
DIN 1988-300
Installation and use
Read the manual carefully and follow the instructions before installation"
Warning! Installation
and maintenance must
be carried out by qualified plumbers.
Warning! Priority must be given to the national standards and provisions on Health and
Safety Regulations.
Use
The MULTI THERM Automatic Double-Regulating Valve is used for the automatic regulation of hot water circulation via thermostat element. The product must only be used for this
purpose.
Only use the Automatic Double-Regulating
Valve
- in sound condition.
- as intended.
Warranty
Warranty or liability are voided through:
- Disregard of installation instructions.
- Damage due to faulty installation.
- Unauthorised product modifications.
- Other incorrect operation.
Warning information
Please read and follow the warning information in this instruction. Disregard of the warning information may lead to injury or material damage"
Labelling of important warning information:
Warning! Highlights risks
that may result in injury, ma terial damage or contami-
nation of drinking water.
Note! Indicates hazards that
may lead to damages to the
system or malfunctions.
Important notes for the system operator
Thermal desinfection
The valve is suitable for the thermal disinfection (T > 70 °C) of sanitary installations. When
the temperature rises to T > 70 °C, the valve
automatically switches to the thermal disinfection setting.
Disposal
Local regulations on waste re cycling and disposal must be
followed. The product must
not be disposed of with
household waste but must
rather be disposed of appro-
priately.
Approvals
DVGW
ÖVGW
SVGW
WRAS
KIWA
WSD
KTW / W270
8/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Technical data
Adjustable control range 50 °C - 65 °C
Factory pre-setting 58 °C
Temperature range for thermal disinfection # 70 °C
Max. permissible operating temperature 90 °C
Control accuracy +/- 2 K
Nominal pressure PN 16
Nominal sizes DN 15 | DN 20 | DN 25
Type
Figur 141 - male thread with flat gasket, alternatively
incl. or excl. screw coupling
Figur 143 - with female thread
Noise protection
The pressure difference &p across the regulating valve should
always be above % 400 mbar.
+
Accessories
1
Drain Valve
2
Dial Thermometer or
Temperature Sensor Pt 1000
3
Flow diagrams Annex
5
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 9 / 32
EN
1
Installation information
Always install valve in flow direction; see flow
indicating arrow on body.
To avoid unnecessarily great resistance due to
individual components, no check valves causing a high pressure loss should, if possible,
be installed.
Installation of KEMPER MULTI-FIX-PLUS Manual Double-Regulating Valves, Figure 150
is recommended in those sections of piping
with the greatest and next greatest pressure
loss in order to realise a high volume flow in
such pump-remote sections.
Technical information
At the combination of KEMPER MULTI-THERM
Automatic Double-Regulating Valves with
central drinking water heating system attention should be paid to the fact that the drinking water warming up is carried out within
the operating temperature range of balancing
valves. If this is not the case, a faulty hydraulic
balance in the drinking water warm system
can occur.
Note! The Multi-Therm Double-Regulating
Valve is factory set to 58 °C. When installing
the valve outside Germany, an adjustment
of the valve preset must be carried out by
the customer in accordance with the PWH
/ PWH-C temperatures required in the EU
member state in question and in accordance
with the calculation results from the national
calculation standard.
2
Adjustment of set-point temperature
Remove protective cover.
Located beneath the protective cover, on the
balancing head, is the adjusting cap with a
temperature scale from 50 °C – 65 °C.
Loosen lateral locking screw M5 using
a hex key (size: 2.5) and select the setpoint temperature by turning the cap
to coincide with the marker arrow on
the circumference of the upper section.
Note! Do not turn beyond limit
stops. Tighten locking screw and
replace protective cover. The cover can be secured in place by
lead-sealing. The set-point temperature is the temperature at which
the balancing valve should attain
the kvmin value.
Factory pre-setting: 58 °C
10/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Marker arrow Balancing head
Rotary shutt-off cap
Locking screw M5
Adjusting cap
Hex key size 2,5 mm
Plug
3
Accessories
3.1
Dial Thermometer
ð Figure T5100 150 00
3.2
Remove rotary shut-off cap and insert thermometer into the provided hole as far as it
will go.
To relay the temperature to a building services control system, a Pt 1000 temperature
sensor, instead of the thermometer, can be
inserted in the hole.
(For 1/2” hose with 3/4” union nut) Unscrew
plug from drainage connection. Screw drain
valve into place and tighten.
Turn adjustable ring on drain valve to „Zu“
(Closed) position (clockwise). For drainage,
connect hose and turn to „Auf“ (Open) position.
Filling and drain valve:
ð Figure J7109 173 00
3.3
Insulating shell:
ð Figure 471 11
3.4
Material: PE material, fire safety class B1 to
DIN 4102, Part 1.
The one-piece, closable insulating shell can be
fastened by means of the clips included in the
scope of supply or cemented in place using
commercially available adhesive.
§ Pt 1000, T = 0 - 100 °C
§ 4-conductor
§ tolerance class A
§ connection 2 m, 4 x 0,35 mm²
§ pre-assembled
Temperature sensor Pt 1000:
ð Figure T5100 140 00
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 11 / 32
4
Control caracteristic
Control caracteristic for factory pre-setting of 58 °C
Between 53 °C and setpoint 58 °C, the throttling
positions are set as a function of temperature.
Maximum throttling position between set-point 58
°C and 63 °C with min.
volume flow.
Valve opens at > 63 °C up
to a constant throttling
position at disinfection
temperature of 70 °C.
Temperature in °C
12/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
NL
Veiligheidsinstructies voor montage
Normen
DVGW W 551
DVGW W 553
DIN 1988-300
Montage en gebruik
Handleiding voor aanvang montage of gebruik zorgvuldig doorlezen en de aanwijzingen opvolgen"
Waarschuwing! Montage en onderhoud
alleen door een bevoegde, gekwalificeerde
vakman.
Waarschuwing! De nationale normen en
voorschriften met betrekking tot installatiewerkzaamheden en veiligheidsvoorschriften
dienen altijd in acht te worden genomen.
Toepassing
De automatische inregelafsluiter wordt ingezet voor het automatisch inregelen van de
warmtapwatercirculatie met behulp van het
thermostaatelement. Elk ander gebruik geldt
als oneigenlijk.
Gebruik het apparaat
- alleen in onberispelijke toestand.
- voor het beoogde doel.
Aansprakelijkheid
Geen garantie of aansprakelijkheid bij:
- niet opvolgen van de instructies in de
handleiding.
- verkeerde montage en/of verkeerd bedrijf.
- eigenhandige wijziging van het product.
- andere verkeerde bediening.
Waarschuwingen
Neem de waarschuwingen in de handleiding
in acht en volg ze op. Het niet in acht nemen
van de waarschuwingen kan tot letsel of materiële schade leiden"
Markering belangrijke waarschuwingen:
Waarschuwing! Markeert
gevaren die tot letsel, mate riële schade of verontreiniging
van het drinkwater kunnen
leiden.
Aanwijzing! Markeert ge varen die tot schade aan de
installatie of tot storingen in
de werking kunnen leiden.
Belangrijke aanwijzingen voor de gebruiker van de installatie
Thermische desinfectie
De regelafsluiter is geschikt voor de thermische desinfectie (t > 70 °C) van sanitaire
installaties. Bij temperatuurstijging > 70 °C
gaat de regelafsluiter automatisch in de thermische desinfectiestand.
Afvalverwijdering
De plaatselijke voorschriften
met betrekking tot de recy cling of afvoer van afval die nen in acht te worden ge nomen. Het product mag niet
bij het gewone huisvuil, maar
moet vakkundig worden
afgevoerd.
Certificaten
DVGW
ÖVGW
SVGW
WRAS
KIWA
WSD
KTW / W270
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 13 / 32
Technische gegevens
Instelbaar regelbereik 50 °C - 65 °C
Fabrieksinstelling 58 °C
Temperatuurbereik bij thermische desinfectie # 70 °C
Max. toegestane bedrijfstemperatuur 90 °C
Regelnauwkeurigheid +/- 2 K
Nominale druk PN 16
Nominale afmetingen DN 15 | DN 20 | DN 25
Uitvoering
Figuur 141 - vlakdichtende buitendraad naar keuze met of
zonder koppeling
Figuur 143 - met binnendraad
Geluidsisolatie
Het drukverschil .p op het regelventiel moet continue % 400
mbar zijn.
+
Toebehoren
1
Aftapper
2
Wijzerthermometer of
temperatuursensor Pt 1000
3
Flowdiagrammen Appendix
5
14/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
1
Montageaanwijzing
Regelafsluiter altijd in stromingsrichting inbouwen, zie stromingsrichting op de behuizing.
Voor het goed functioneren van de installatie
indien mogelijk geen keerklep met een groot
drukverlies inbouwen.
In de laatste en voorlaatste leidingen geen
onnodige weerstanden aanbrengen. Advies:
KEMPER handmatige inregelafsluiter figuur
150 aanbrengen.
Technische informatie
Bij combinatie van de KEMPER automatische
inregelafsluiter MULTI-THERM met een
centrale boiler moet men er op letten dat
de uitgaande temperatuur van de boiler
ingesteld staat op het regelbereik van de
regelafsluiter. Bij niet naleving hiervan kan
er een hydraulische onbalans onstaan in die
installatie.
Aanwijzing!
De regelafsluiter Multi-Therm is af fabriek
ingesteld op 58 °C. Bij de montage van de
afsluiter buiten Duitsland moet ter plekke
een aanpassing van de voorinstelling aan de
afsluiter worden uitgevoerd overeenkomstig
de in het betreffende EU-land vereiste PWH
/ PWH-C-temperaturen en de berekeningsresultaten uit de nationale berekeningsnorm.
2
Instellen van de circulatietemperatuur van het warme tapwater
Beschermkap verwijderen.
Onder de beschermkap bevindt zich op de regelkop een instelbare temperatuurschaal van
50 °C - 65 °C.
De borgschroef M5 losdraaien met een
inbussleutel 2,5; de regelkop is nu
d.m.v. een draaibeweging in te stellen op
de gewenste temperatuur (deze wordt
aangegeven door de markeringspijl).
Aanwijzing!
De regelkop niet voorbij de aanslag draaien. De borgschroef M5
vastdraaien en de beschermkap
weer terug plaatsen; deze kan
eventueel verzegeld worden. De
ingestelde circulatietemperatuur
van het warme tapwater is die
temperatuur waarbij de MULTITHERM de maximale smoorstand
(minimale volumestroom) bereikt.
Fabrieksinstelling: 58 °C,
Adviesinstelling: 63 °C
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 15/ 32
Markeringspijl Regelkop
Afsluithandwiel
Borgschroef M5
Instelknop
Inbussleutel 2,5
3
Toebehoren
Aftappunt
3.1
Wijzerthermometer
ð figuur T5100 150 00
3.2
Het kunststof afsluithandwiel eruit trekken
en de thermometer in de hiervoor bedoelde
zakbuis tot aan de aanslag insteken. Voor
aansluiting aan het gebouwbeheersysteem
kan in plaats van de thermometer een sensor
voor het doorgeven van de temperatuur in de
zakbuis worden geplaatst.
Voor 1/2“ slang (met 3/4“ wartel) afsluitdop eruitdraaien. Aftapper erin schroeven
en aandraaien. Stelring op aftapper op stand
“Zu” (dicht) draaien (rechtsom). Voor het aftappen een slang aansluiten en de stelring op
stand „Auf” (open) draaien.
Aftapper:
ð figuur J7109 173 00
3.3
Isolatieschaal
ð figuur 471 11
3.4
Materiaal: PE-materiaal, brandklasse B1
volgens DIN 4102, deel 1.
De eendelige dicht-te-klappen isolatieschaal
kan door middel van de gebruikelijke lijm
worden vastgelijmd of met de Kemper-sluitclips figuur 471 09 worden afgesloten
§ Pt 1000, T = 0 - 100 °C
§ 4-draads
§ Tolerantieklasse A
§ Aansluiting 2 m, 4 x 0,35 mm²
§ voorgemonteerd
Temperatuursensor Pt 1000:
ð figuur T5100 140 00
16/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
4
Regelkarakteristiek
Regelkarakteristiek bij fabrieksinstelling van 58 °C
Tussen 53 °C en de ingestelde waarde 58 °C
regelt de regelafsfluiter
temperatuurafhankelijk
terug.
Tussen ingestelde
waarde 58 °C en 63 °C
stelt zich de maximale
smoorstand in.
Er stroomt een minimale volumestroom.
De regelafsluiter opent
vanaf > 63 °C en bereiktt
een constante volumestroom bij een desinfectietemperatuur van 70 °C.
Boilertemperatuur °C
Desinfectietemperatuur°C
Temperatuur regelafsluiter °C
Temperatuur °C
k
V
waarde m³/h
kV waarde m³/h
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 17 / 32
FR
Consignes de sécurité pour le montage
Normes
DVGW W 551
DVGW W 553
DIN 1988-300
Montage et utilisation
Lire et respecter ces instructions soigneusement avant de commencer le montage ou
l’utilisation "
Mise en garde ! Le montage et la maintenance ne doivent être effectués que par un
ouvrier spécialisé compétent qualifié
Mise en garde ! Respecter avant tout les
normes et les réglementations nationales
d’installations sanitaires ainsi que celles de
prévention des accidents.
Utilisation
Le Robinet de régulation automatique pour
circulations est untilisé pour la régulation
thermostatique automatique de la circulation d’eau chaude. Toute autre utilisation est
considérée comme non conforme.
N’utilisez l’appareil
- que s’il est dans un état irréprochable,
- que de manière conforme
Garantie
Pas de garantie en cas :
- de non-respect de ces instructions,
- de détériorations dues à un mauvais
montage,
- de modifications effectuées de son propre
chef sur le produit.
- non-respect des instructions de main-
tenance.
Avertissements
Respectez impérativement les avertissements
de cette notice " Leur non-respect peut provoquer des blessures ou des dégâts matériels "
rial damage"
Marquage des avertissements importants :
Mise en garde ! Indique les
dangers pouvant entraîner des
blessures, des dégâts matéri els ou une contamination de
l’eau potable.
Remarque ! Indique les dangers pouvant entraîner des
détériorations sur l’installation ou des dysfonctionnements.
Remarques importantes pour l’exploitant
de l’installation
Désinfection thermique
Le robinet est adapté à la désinfection thermique (T > 70 °C) d’installations sanitaires.
Lorsque la température augmente audelà de
70 °C, le robinet se met automatiquement en
position de désinfection thermique.
Élimination
Il faut impérativement respecter les réglementations
locales d’élimination et de
recyclage des déchets. Il est interdit de jeter le produit dans
les ordures ménagères. Il faut,
par contre, l’éliminer de manière appropriée.
Homologation
DVGW
ÖVGW
SVGW
WRAS
KIWA
WSD
KTW / W270
18/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Caractéristiques techniques
Plage de température réglable 50 °C - 65 °C
Réglage d’usine 58 °C
Plage de température pour désinfection thermique # 70 °C
Température de service admissible max. 90 °C
Précision de réglage +/- 2 K
Pression nominale PN 16
Dimensions nominales DN 15 | DN 20 | DN 25
Modèles
Figur 141 - Filetage extérieur à joint plat, au choix avec
ou ans raccord à vis
Figur 143 - Avec raccord par manchon
Inosonorisation
La différence de pression &p au-dessus de la soupape de
régulation de la circulation doit toujours être % 400 mbar.
+
Accessoires
1
Robinet de vidange
2
Thermomètre à cadran ou
sonde de température Pt 1000
3
Diagrammes de débit Annexe
5
2
Réglage de la température de consigne
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 19 / 32
EN
1
Instructions de montage
Toujours monter le robinet dans le sens de
l’écoulement, voir flèche de circulation sur le
corps du robinet.
Pour éviter d’inutiles résistances individuelles
élevées, ne pas monter, dans la mesure du
possible, de clapet de non-retour à perte de
charge élevée.
Pour obtenir un débit volumétrique élevé
dans les lignes éloignées de la pompe, il est
recommandé de monter des robinets de régulation manuelle pour circulation KEMPER
MULTI-FIX-PLUS, Figure 150, dans la dernière
et l’avantdernière ligne.
Technique instructions
Lors de l‘installation de vannes de régulation MULTI-THERM dans des installations d‘eau chaude sanitaire centralisées
centralisées il faut faire attention que la
température de l‘eau se trouve dans la plage
de température de la vanne de régulation.
Le non respect des températures peut perturber l‘équilibrage hydrolique de l‘installation.
Remarque ! Le robinet de régulation
Multi-Therm est préréglé en usine à 58 °C.
En cas de montage du robinet en dehors de
l’Allemagne, le client doit adapter le préréglage du robinet en fonction des températures de l’eau potable chaude (PWH)/l’eau
potable chaude-froide (PWH-C) exigées par
le pays membre de l’UE correspondant et des
résultats de calcul issus de la norme de calcul
nationale.
Retirer le capuchon protecteur.
Sous le capuchon se trouve, sur la tête de régulation, la couronne de réglage comportant
une échelle de températures allant de 50 °C
à 65 °C.
Désserrer la vis de blocage latérale M5 à
l’aide d’une clé pour vis six pans creux de
2,5 et régler la température souhaitée en
faisant tourner la couronne pour amener
le marquage de température en concordance avec la flèche repère située sur la
partie supérieure du corps du robinet.
Remarque ! Ne pas essayer de
faire tourner la couronne audelà des butées. Resserrer la vis
de blocage et replacer le capuchon protecteur. Il est possible
de verrouiller ce dernier à l’aide
d’un plombage. La température
de consigne est la température à
laquelle le robinet de régulation
doit atteindre la valeur kvmin.
Réglage d’usine: 58 °C
20/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Flèche repère Tête de regulation
Le Volant
de fermeture
Vis de blocage M5
Couronne de réglage
Clé de 2,5 pour vis
6 pans
Le capuchon de
fermeture La tubulure de
vidange
3
Accessoires
3.1
Thermomètre à cadran:
ð Figure T5100 150 00
3.2
Retirer le volant de fermeture, introduire le
thermomètre jusqu’en butée dans l’alésage
de la broche prévu à cet effet.
Pour raccordement au système de régulation
technique du bâtiment, il est possible d’introduire une sonde de température Pt 1000
à la place du thermomètre dans l’alésage de
broche pour transmettre la température.
(Pour tuyau 1/2” avec écrou-raccord 3/4”)
Dévisser le capuchon de fermeture de la
tubulure de vidange. Visser le robinet de vidange et le bloquer. Tourner la bague d’arrêt
du robinet de vidange sur la position „Zu“
(fermé) (à droite). Pour vidanger, raccorder le
tuyau et tourner la bague d’arrêt sur la position „Auf“ (ouvert).
Robinet de vidange et de remplissage:
ð Figure J7109 173 00
3.3
Coque isolante:
ð Figure 471 11
3.4
Matériau: polyéthylène, classe de feu B1 conformément à la norme DIN 4102, partie 1.
La coque isolante monobloc rabattable peut
se coller à l’aide des clips inclus dans la livraison et d’une colle en vente dans le commerce.
§ Pt 1000, T = 0 - 100 °C
§ 4-conducteurs
§ classe de tolérance A
§ raccordement 2 m, 4 x 0,35 mm²
§ surmoulée
Sonde de température Pt 1000:
ð Figure T5100 140 00
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 21 / 32
4
Caractéristiques de régulation
Caractéristiques de régulation préréglé à 58 °C
Entre 53 °C et la valeur de
consignepréréglée 58 °C,
les positions d’étranglement sont réglées en fonction de la température.
Position d’étranglement
max. entre la valeur de
consigne 58 °C et 63 °C,
un débit minimum continue de s’écouler.
Ouverture du robinet
à > de 63 °C jusqu’à
obtentiond’une position
d’étranglement constante
à la température de desinfection de 70 °C.
valeur kV en m³/h
valeur k
V
en m³/h
Température en °C
Température du réservoir en °C
Température du
désinfection en °C
Température du robinet en °C
22/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
CZ
Standardizovat
DVGW W 551
DVGW W 553
DIN 1988-300
Montáž a použití
P'ed montáží nebo použitím si pozorn*
p'e!t*te návod a postupujte podle pokyn<"
Výstraha! Montáž a údržbu smí provád*t
pouze odborný, kvalifikovaný personál
Výstraha! Vnitrostátní normy a p'edpisy
vnitrostátní normy a p'edpisy pro instalaci
sanitárního materiálu, jakož i prevenci úraz<.
Použití
Automatická regulace cirkulace teplé vody
p'es termostatický !lánek Každé jiné použití
se hodnotí jako použití v rozporu s ú!elem.
P'ístroj používejte
- pouze v bezchybném stavu.
- v souladu s ur!ením.
Záruka
Záruka se neposkytuje v p'ípad*:
- nedodržování návodu.
- poškození v d<sledku nesprávné instalace.
- svévolné úpravy na výrobku.
- P'edpis< o údržb*.
Výstražná upozornění
Dodržujte a 'i?te se výstražnými upozorn*ními, které jsou uvedena v návodu. Nedodržování výstražných upozorn*ní m<že mít za
následek zran*ní nebo v*cné škody"
Ozna!ení d<ležitých upozorn*ní:
Výstraha! Ozna!uje nebez
pe!í, která mohou vést ke zran*ním,
v*cným škodám nebo
zne!išt*ní pitné vody.
Upozornění! Ozna!uje nebezpe!í, která mohou vést k poškození za'ízení nebo
poruchám funk!nosti.
Tepelná dezinfekce
Ventil je vhodný pro tepelnou dezinfekci (T >
70 °C) sanitárních instalací. P'i zvyšení teploty na T > 70 °C p'ejde ventil automaticky do
nastavení tepelné dezinfekce.
Likvidace
Respektujte místní recykla!ní,
p'íp. likvida!ní p'episy.
Produkt se nesmí vyhazovat
do normálního domovního
odpadu, nýbrž se musí 'ádn*
zlikvidovat.
Certifikáty
DVGW
ÖVGW
SVGW
WRAS
KIWA
WSD
KTW / W270
Bezpečnostní upozornění pro montáž
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 23 / 32
Technické údaje
Nastavitelny rozsah 50 °C - 65 °C
Nastavení ze závodu 58 °C
Rozsah teplot pri tepelné dezinfekci # 70 °C
Maximální p'ípustná provozní teplota 90 °C
P'esnost regulace +/- 2 K
Jmenovitý tlak PN 16
Jmenovité velikosti DN 15 | DN 20 | DN 25
Provedení
Figura 141 - vn*jší závit s plochým t*sn*ním, voliteln* se
šroubením nebo bez
Figura 143 - s hrdlovým p'ipojením
Zvuková izolace
Tlaková diference &p nad regula!ního ventilu by m*l být vždy
% 400 mbar.
+
Příslušenství
1
Vypoušt*cí ventil
2
Teplom*r s ukazatelem
nebo teplotní !idlo Pt 1000
3
Pr<tokové diagramy P'íloha
5
24/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
1
Návod k instalaci
Ventil zamontujte vždy ve sm*ru proud*ní, viz
šipku pr<toku na t*lese.
K zamezení zbyt*cn* velkých odpor< jednotlivých komponent nemontujte pokud možno
žádné z*ptné ventily s velkou tlakovou ztrátou.
Pro poslední a p'edposlední v*tev se pro realizaci velkého objemového proudu doporu!uje
ve v*tvích vzdálených od !erpadel zamontovat ru!ní cirkula!ní regula!ní ventily KEMPER
MULTI-FIX-PLUS, Figura 150.
Technické instalaci
P'i kombinaci automatických regula!ních
ventil< KEMPER MULTI-THERM s centrálními
za'ízeními na oh'ev pitné vody je nutné dbát,
aby oh'ev pitné vody byl provozován v oblasti provozní teploty regula!ních armatur. P'i
nedodržení m<že dojít k nedostate!nému
hydraulickému vyrovnání v systému oh'evu
pitné vody.
Regula!ní ventil Multi-Therm je z výroby nastavený na 58 °C. P'i montáži ventilu mimo
N*mecko se musí provést P'izp<sobení nastavení ventilu podle teplot PWH / PWH-C p'íslušném státu EU a výsledku výpo!tu a národní
Normy pro provád*ní výpo!t<.
2
Nastavení predepsané hodnoty teploty
Sejm*te ochranný kryt.
Pod krytem se na regula!ní hlav* nachází
se'izovací hlavice se stupnicí teploty od 50 °C
do 65 °C.
Uvoln*te bo!ní areta!ní šroub M5 pomocí
šestihranného klí!e 2,5 a požadovanou hodnotu teploty otá!ením hlavice nastavte proti ozna!ovací šipce na obvodu horního dílu.
Upozornění! Nepr*tác*jte p'*s
koncové dorazy. Dotáhn*te areta!ní šroub a znovu nasad’te
ochranny kryt. Kryt je možné zajistit zaplombováním. Pr*depsaná
hodnota teploty je teplota, p'i níž
má regula!ní ventil dosáhnout
hodnoty kvmin.
Nastavení z vyrobního závodu:
58 °C
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 25 / 32
Ozna!fovací
šipka
Regula!ní hlava
Stáhn*te blokovací
ru!ní kole!ko
Areta!ní šroub M5
Se'izovací hlavice
Šestihranný klí! 2,5
3
Príslusenství
Vypouštecím nátrubku
3.1
Teplomer s ukazatelem:
ð Figura T5100 150 00
3.2
Stáhn*te blokovací ru!ní kole!ko, teplom*r
zas@Qte do p'ipraveného otvoru v'etena až
na doraz.
Pro p'ipojení k 'ídícímu systému instalace budov je možné do otvoru v'etena namísto teplom*ru vložit teplotní !idlo Pt 1000 k p'enosu teploty.
(Pro hadici 1/2“ s p'evle!nou maticí 3/4“)
Vyšroubujte uzavírací zátku na vypouštecím
nátrubku. Našroubujte vypoušt*cí ventil a
pevn* dotáhn*te. Stav*cí kroužek na vypoušt*cím ventilu pooto!te (sm*rem vpravo) do
polohy „Zu“ (zav'eno). Pro vypušt*ní p'ipojte
hadici a oto!te kroužkem do polohy „Auf“
(otev'eno).
Plnicí a vypoušt*cí ventil:
ð Figura J7109 173 00
3.3
Izola!ní pouzdro:
ð Figura 471 11
3.4
Materiál: polyetylén (PE), t'ída protipožární
odolnosti B1 podle Din 4102, !ásti 1.
Jednotlivé !ásti Izola!niho pouzdra sepneme
pomoci p'iložených sponek nebo lepidla a
uzav'eme.
§ Pt 1000, T = 0 - 100 °C
§ 4 vodi!e
§ t'ída tolerance A
§ p'ípojka 2 m, 4 x 0,35 mm²
§ p'ipravené k montáži
Teplotní !idlo Pt 1000:
ð Figura T5100 140 00
26/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
4
Regulační charakteristika
Regula!ní charakteristika p'i p'ednastavení
p'edepsané hodnoty teploty za závody 58 °C
Mezi 53 °C a nastavenou p'edepsanou hodnotou 58 °C se škrcení
nastavuje v závislosti na teplot*.
Maximální škrticí nastavení
mezi p'edepsanou
hodnotou 58°C a 63 °C se
zbytkovym objemovym
proud*ním.
Ventil se otevírá p'i >
63 °C až do konstantního
škrticího nastavení p'i
dezinfek!ní teplot* 70 °C.
hodnota kV = m³/h
hodnota k
V
= m³/h
Teplota ve °C
Teplota akumulátoru ve °C
Dezinfek!ní teplota ve °C
Teplota ventilu ve °C
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 27 / 32
5
Anhang | Annex | Appendix | Annexe | Příloha
DE | Durchflussdiagramme für das MUL-
TI-THERM Zirkulations-Regulierventil Figur 141, 143, gemäß DVGW-Arbeitsblatt
W 551 und DVGW W 554 für den Anlagenbetriebstemperaturbereich 50 °C – 65 °C.
EN | Flow diagrams for the MULTI-THERM
Automatic Double-Regulating Valve, Figure 141, 143, as per DVGW Worksheet
W 551 and DVGW W 554, for an operating temperature range of 50 °C – 65 °C.
NL | Flowdiagrammen voor de MULTI-THERM automatische inregelafsluiter
Figuur 141, 143 voor het instelbare bereik
van de gebruikstemperatuur 50 °C – 65 °C.
FR | Diagrammes de débit du robinet de régulation pour circulations MULTI-THERM,
Figures 141, 143, conformément à la fiche
de travail W 551 du DVGW et au DVGW
W 554 pour la plage de température de
service 50 °C – 65 °C des installations.
CZ | Pr<tokové diagramy pro cirkula!ní
regula!ní ventil KEMPER MULTI-THERM,
Figura 141, 143 podle pracovního listu DVGW W 551 a DVGW W 554 pro
rozsah teplot za'ízení 50 °C – 65 °C.
28/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
kv-Bereich | kv -range | kv -bereik |
Plage kv | Rozsah kv
Druckdifferenz in mbar | Pressure differential in mbar | Drukverschil in mbar |
Différence de pression en mbars | Rozdil tlaku v mbar
Zirkulationsvolumenstrom in l/h | Circulation volume flow in l/h | Circulatievolumestroom in l/u |
Cirkula!ni objemový proud vl/h
(1) bei Werkseinstellung | Factory pre-setting | Fabrieksinstelling | Réglage d’usine |
P'i nasta vení z vyrobního závodu
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 29 /32
kv-Bereich | kv -range | kv -bereik |
Plage kv | Rozsah kv
Druckdifferenz in mbar | Pressure differential in mbar | Drukverschil in mbar |
Différence de pression en mbars | Rozdil tlaku v mbar
Zirkulationsvolumenstrom in l/h | Circulation volume flow in l/h | Circulatievolumestroom in l/u |
Cirkula!ni objemový proud vl/h
(1) bei Werkseinstellung | Factory pre-setting | Fabrieksinstelling | Réglage d’usine |
P'i nasta vení z vyrobního závodu
30/ 32 – K410014100002-00 / 05.2018 – © www.kemper-olpe.de
kv-Bereich | kv -range | kv -bereik |
Plage kv | Rozsah kv
Druckdifferenz in mbar | Pressure differential in mbar | Drukverschil in mbar |
Différence de pression en mbars | Rozdil tlaku v mbar
Zirkulationsvolumenstrom in l/h | Circulation volume flow in l/h | Circulatievolumestroom in l/u |
Cirkula!ni objemový proud vl/h
(1) bei Werkseinstellung | Factory pre-setting | Fabrieksinstelling | Réglage d’usine |
P'i nasta vení z vyrobního závodu
© www.kemper-olpe.de – 05.2018 / K410014100002-00 – 31 /32
K410014100002-00 / 05.2018
i
i
Gebr. Kemper GmbH + Co. KG
Harkortstaße 4, D-57462 Olpe
Phone +49 2761 891-0
Fax +49 2761 891-175
www.kemper-olpe.de
infoYkemper-olpe.de
32/ 32– K410014100002-00 / 05.2018 – © www.kemper-olpe.de
Loading...
