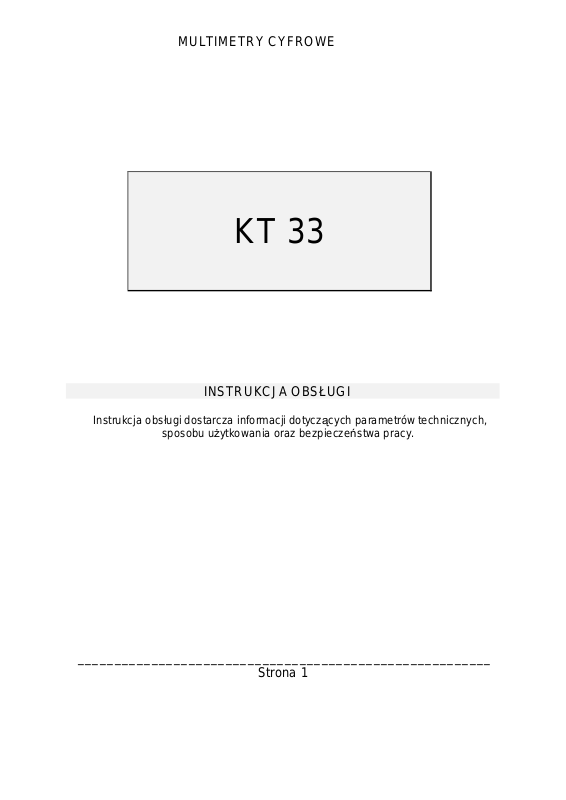

MULTIMETRY CYFROWE
KT 33
INSTRUKCJA OBSŁUGI
Instrukcja obsługi dostarcza informacji dotyczących parametrów technicznych,
sposobu użytkowania oraz bezpieczeństwa pracy.
________________________________________________________
Strona 1
Page 2
1. WPROWADZENIE:
Mierniki umożliwiają następujące rodzaje pomiarów:
⇒ pomiary napięcia stałego (DC) i przemiennego (AC);
⇒ pomiary natężenia prądu stałego (DC);
⇒ pomiary rezystancji;
⇒ pomiary napięcia przewodzenia diod i ciągłości obwodu.
2.DANE TECHNICZNE:
Wskaźnik wyświetlacz krystaliczny podświetlany
(3 1/2 cyfry) o wym.16∗48 mm.
Maksymalne wartości napięcia
mierzonego 500V DC,500V AC (wartość skuteczna)
Ilość odczytów 2...3 odczyty na sekundę.
Zakres temperatur pracy 0...40°C.
Zakres temperatur przechowywania -10°C...50°C
Zasilanie bateria 9V 6F22.
Pobór prądu ok. 1mA.
Multimetry posiadają ponadto:
⇒ sygnalizację przekroczenia zakresu pomiarowego (wyświetlana jest cyfra „1”),
⇒ sygnalizację polaryzacji przy pomiarach prądu i napięcia stałego ,
⇒ sygnalizację stanu rozładowania baterii:(wyświetlany jest symbol baterii),
⇒ sygnalizację dźwiękowa ciągłości obwodu,
⇒ funkcję HOLD podtrzymania ostatniego pomiaru,
⇒ generator przebiegu prostokątnego
⇒ podświetlany wyświetlacz LCD.
Dokładność miernika przedstawiona jest w formie: ±(% odczytu +liczba cyfr).
Dokładność ta gwarantowana jest dla temperatury pracy 23±5°C i wilgotności
względnej powietrza mniejszej od 75%.
___________________________________________________________________
Strona 2
Page 3
2.1.POMIAR NAPIĘCIA STAŁEGO (DC):
ZAKRES
ZAKRES
200 mV
2000m V 1mV
20 V 10mV
200 V 100 mV
500 V 1V
Impedancja wejściowa: 10MΩ na wszystkich zakresach
Ochrona przed przeciążeniem : 500V DC lub AC (RMS)
na wszystkich zakresach z wyjątkiem zakresu
200 mV,na którym dopuszczalne napięcie wynosi
250V DC lub AC (RMS)
ROZDZIELCZOŚĆ
100 µV
DOKŁADNOŚĆ
±(0.5%+2)
±(0.8%+2)
2.2.P0MIAR NAPIĘCIA PRZEMIENNEGO (AC):
ROZDZIELCZOŚĆ
200 V 100 mV
500 V 1V
Impedancja wejściowa: średnio 5MΩ
Ochrona przed przeciążeniem : 500V DC lub AC(RMS)
na wszystkich zakresach
Zakres częstotliwości napięć: 40...400Hz.
DOKŁADNOŚĆ
±(1.2% + 10)
2.3.P0MIAR NATĘŻENIA PRĄDU STAŁEGO (DC):
ZAKRES ROZDZIELCZOŚĆ
200µ A 0.1µ A ±(1%+2)
2000µA 1µ A
20mA
200mA
10 A 10 mA
Ochrona przed przeciążeniem: bezpiecznik 0.3A/250V dla wszystkich zakresów,
z wyjątkiem zakresu 10A,który nie jest chroniony;
dla zakresu 10A maksymalny czas pomiaru wynosi
10 sekund. Następny pomiar po upływie 15 minut.
__________________________________________________________________
10µ A
100µ A
strona 3
DOKŁADNOŚĆ
±(1%
±(1%
±(1.2%+2)
±(2.0%+5)
+2)
+2)
Page 4
2.4 POMIAR REZYSTANCJI.
ZAKRES
200Ω 0.1Ω
2kΩ 1Ω
20kΩ 10Ω
200kΩ 100Ω
2MΩ 1kΩ
20MΩ 10kΩ
200MΩ 100kΩ
Ochrona przed przeciążeniem: wszystkie zakresy do napięcia 250V DC lub AC.
UWAGA ! Na zakresie pomiarowym 200 Ω należy przed pomiarem zewrzeć
przewody pomiarowe a odczytaną wartość odjąć od wskazania
uzyskanego podczas pomiaru rezystancji.
Na zakresie pomiarowym 2000MΩ należy od odczytu odjąć wartość 10.
ROZDZIELCZOŚĆ
DOKŁADNOŚĆ
±(0.8%+5)
±(0.8%+2)
±(1.0%+5)
±(5%+10)
odczyt -10
2.5 POMIARY DIOD I CIĄGŁOŚCI OBWODU:
ZAKRES ROZDZIEL
CZOŚĆ
1mV x wyświetlany jest spadek
Ochrona przed przeciążeniem: wszystkie zakresy do napięcia 250V DC lub AC.
1Ω
UWAGI
napięcia wstecznego diody
x
gdy <70 Ω,
słychać dźwięk
2.8 GENERATOR PRZEBIEGU PROSTOKĄTNEGO
ZAKRES OBJAŚNIENIA
OUT W przybliżeniu sygnał wyjściowy o częstotliwości 50 Hz.
Jako proste źródło sygnału o rezystancji wyjściowej 47kΩ.
Uwaga. Brak zabezpieczenia przed przeciążeniem.
___________________________________________________________________
strona 4
Page 5
3. OBSŁUGA.
3.1 CZYNNOŚCI WSTĘPNE.
1.Jeśli po przekręceniu przełącznika funkcji na wyświetlaczu nie pojawi się symbol
baterii, miernik nadaje się do pomiarów.
2.Przed pomiarem należy się upewnić ,że wartości napięć i prądów nie
przekroczą
wartości dopuszczalnych dla poszczególnych zakresów pomiarowych.
3.Przed wykonaniem pomiaru przełącznik funkcji powinien być ustawiony w
pozycji
właściwej dla danej wielkości mierzonej i na właściwym zakresie pomiarowym.
4.Jeżeli wartość mierzonego napięcia lub prądu nie jest znana przed pomiarem,
należy przełącznik funkcji ustawić na najwyższym zakresie pomiarowym i w
razie
potrzeby stopniowo go obniżać.
5.Cyfra „1” na wyświetlaczu oznacza przekroczenie nastawionego zakresu pomia-
rowego , należy więc przełącznik funkcji ustawić na wyższy zakres pomiarowy.
3.2 POMIAR NAPIĘCIA STAŁEGO (DC).
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie napięć stałych
„V ”,przewody pomiarowe przyłączyć do punktów obwodu miedzy którymi,
mierzone jest napięcie.
3.3 P0MIAR NAPIĘCIA PRZEMIENNEGO (DC)
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie napięć przemiennych „V ~”
przewody pomiarowe przyłączyć do punktów obwodu miedzy którymi, mierzone
jest napięcie.
UWAGA !!!
Stosowanie miernika do pomiaru napięć wyższych niż 500V DC/AC może
spowodować trwałe uszkodzenie miernika.
3.4 POMIAR NATĘŻENIA PRĄDU STAŁEGO (DC).
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”,
przewód pomiarowy czerwony:
- dla prądów w zakresie do 200 mA.- do wejścia „VΩmA”,
- dla prądów większych od 200 mA - do wejścia „10A MAX”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie prądów stałych”
A”,następnie
___________________________________________________________________
strona 5
Page 6
przewody pomiarowe przyłączyć SZEREGOWO do obwodu ,w którym mierzone
jest natężenie prądu.
3.5 POMIAR REZYSTANCJI.
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód czerwony
do wejścia „VΩmA”.(Polaryzacja przewodu czerwonego będzie dodatnia).
2.Przełącznik funkcji przełączyć na zakresy w obrębie pomiaru rezystancji „Ω”,
przewody pomiarowe przyłączyć do zacisków mierzonej rezystancji.
UWAGA !!!
Przed pomiarem rezystancji w układzie elektrycznym, należy upewnić się czy
zostało odłączone zasilanie i czy kondensatory są całkowicie rozładowane!
Jeżeli wartość mierzonej rezystancji przekracza wartość wynikającą z wybranego
zakresu pomiarowego, wyświetlona zostanie cyfr„1”.Należy wówczas wybrać
przełącznikiem funkcji mniejszy zakres.
3.6 BADANIE DIOD
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „V ΩmA”.
2.Przełącznik funkcji przełączyć w pozycję” „,a przewody pomiarowe do
końcówek badanej diody;(czerwony do katody).Wyświetlona zostanie
przybliżona wartość napięcia przewodzenia diody.
3.7 KONTROLA CIĄGŁOŚCI OBWODU.
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Połączyć przewody pomiarowe z punktami obwodu, którego ciągłość jest
sprawdzana. Jeżeli rezystancja pomiędzy tymi punktami będzie mniejsza od
ok. 70 Ω,słyszany będzie dżwięk.
3.8 KORZYSTANIE Z GENERATORA 50Hz
1.Przełącznik funkcji ustawić w położeniu „ ”
2.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód
pomiarowy
czerwony do wejścia „V ΩmA” a następnie do punktów obwodu urządzenia .
Poziom wyjściowy sygnału - 3V na obciążeniu 1MΩ.
___________________________________________________________________
strona 6
Page 7
3.9 POMIAR TEMPERATURY
1.Przełącznik funkcji ustawić w położeniu „ °C lub °F ”
2.Przewód czarny sondy pomiarowej przyłączyć do wejścia „COM”, przewód
czerwony sondy pomiarowej do wejścia „VΩmA”.
UWAGA!
Wszelkich napraw i regulacji multimetru mogą dokonywać
wyłącznie osoby do tego uprawnione.
A. Uwagi ogólne.
⇒Okresowo należy myć obudowę miękką wilgotną ściereczką ze słabym
detergentem.
⇒Wyłączać zasilanie „POWER ” gdy miernik nie jest używany.
⇒Wyjąć baterię gdy miernik nie jest używany przez dłuższy okres czasu.
⇒Nie używać przyrządu w dużej wilgotności, w wysokiej temperaturze i silnym
polu magnetycznym.
B. Wymiana baterii lub bezpieczników.
UWAGA! Aby uniknąć błędnych wskazań miernika oraz poraŜenia
prądem elektrycznym na skutek wycieku baterii, naleŜy
natychmiast po ukazaniu się symbolu zuŜytej baterii,
wymienić ją na nową
W celu wymiany baterii lub bezpieczników naleŜy:
1.Wyłączyć miernik ,odłączyć wszystkie przewody od miernika .
2.Wykręcić 2 wkręty z dolnej pokrywy.
3.Wyjąć starą i zainstalować nową baterię 6F22 9V zwracając uwagę na
biegunowość.
4.Wyjąć przepalony bezpiecznik i włożyć nowy koniecznie o oryginalnych
parametrach
5.Przeprowadzić montaż w odwrotnej kolejności.
___________________________________________________________________
.
strona 7
