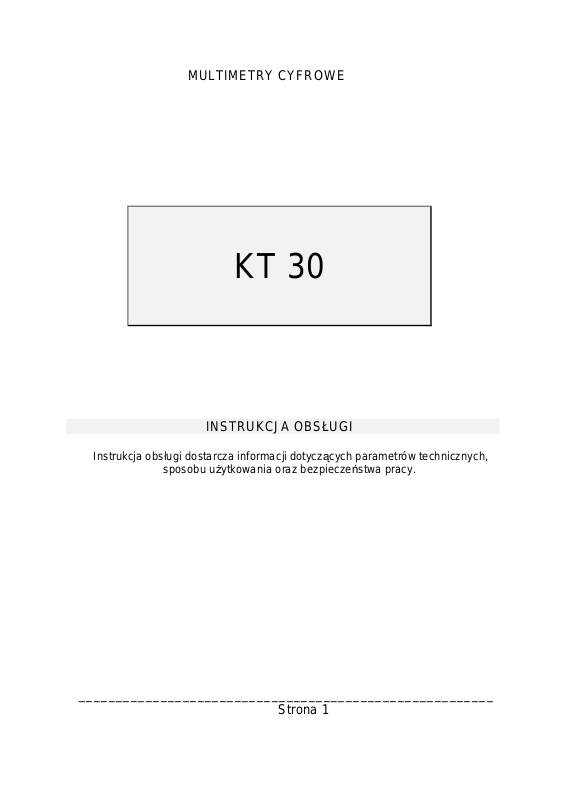

Page 1
MULTIMETRY CYFROWE
KT 30
INSTRUKCJA OBSŁUGI
Instrukcja obsługi dostarcza informacji dotyczących parametrów technicznych,
sposobu użytkowania oraz bezpieczeństwa pracy.
________________________________________________________
Strona 1
Page 2
1.WPROWADZENIE:
Mierniki umożliwiają następujące rodzaje pomiarów:
⇒ pomiary napięcia stałego (DC) i przemiennego (AC);
⇒ pomiary natężenia prądu stałego (DC) i przemiennego (AC);
⇒ pomiary rezystancji;
⇒ pomiary napięcia przewodzenia diod i ciągłości obwodu.
⇒ pomiary hFE tranzystorów;
2.DANE TECHNICZNE:
Wskażnik wyświetlacz krystaliczny
(3 1/2 cyfry) o wym.16∗48 mm.
Maksymalne wartości napięcia
mierzonego 500V DC,500V AC (wartość skuteczna)
Ilość odczytów 2...3 odczyty na sekundę.
Zakres temperatur pracy 0...40°C.
Zakres temperatur przechowywania -10°C...50°C
Zasilanie bateria 9V 6F22.
Pobór prądu ok. 1mA.
Multimetry posiadają ponadto:
⇒ sygnalizację przekroczenia zakresu pomiarowego (wyświetlana jest cyfra „1”),
⇒ sygnalizację polaryzacji przy pomiarach prądu i napięcia stałego ,
⇒ sygnalizację stanu rozładowania baterii:(wyświetlany jest symbol baterii),
⇒ sygnalizację dżwiękowa ciągłości obwodu
⇒ generator przebiegu prostokątnego
Dokładność miernika przedstawiona jest w formie: ±(% odczytu+liczba cyfr).
Dokładność ta gwarantowana jest dla temperatury pracy 23±5°C i wilgotności
względnej powietrza mniejszej od 75%.
___________________________________________________________________
Strona 2
Page 3
2.1.POMIAR NAPIĘCIA STAŁEGO (DC):
ZAKRES
ZAKRES
200 mV
2 V 1mV
20 V 10mV
200 V 100 mV
500 V 1V
Impedancja wejściowa: 10MΩ na wszystkich zakresach.
Ochrona przed przeciążeniem : 500V DC lub AC (RMS)
na wszystkich zakresach z wyjątkiem zakresu
200 mV,na którym dopuszczalne napięcie wynosi
230V DC lub AC (RMS)
ROZDZIELCZOŚĆ
100 µV
±(0.5%
±(0.8%
DOKŁADNOŚĆ
+2 cyfry )
+2 cyfry )
2.2.P0MIAR NAPIĘCIA PRZEMIENNEGO (AC):
ROZDZIELCZOŚĆ
200 mV
2 V 1mV
20 V 10mV
200 V 100 mV
500 V 1V
Impedancja wejściowa: średnio 5MΩ UT30B/C/D i 10MΩ dlaUT30F
Ochrona przed przeciążeniem : 500V DC lub AC(RMS)
na wszystkich zakresach z wyjątkiem zakresu
200 mV,na którym dopuszczalne napięcie wynosi
230V DC lub AC (RMS).
Zakres częstotliwości napięć. 40...400Hz.
100 µV
±(1.2 % + 10
DOKŁADNOŚĆ
cyfr)
±(1.2%+3 cyfry)
±(1.0%+3 cyfry)
±(1.2%+3 cyfry)
2.3.P0MIAR NATĘŻENIA PRĄDU STAŁEGO (DC):
ZAKRES ROZDZIELC
ZOŚĆ
200µ A 0.1µ A ±(1%+2cyfry)
2000µA 1µ A
20mA
200mA
10 A 10 mA
___________________________________________________________________
Strona 3
10µ A
100µ A
DOKŁA
±(1%+2cyfry)
±(1%+2cyfry)
±(1.2%+2
±(2.0%+5
DNOŚĆ
cyfry)
cyfr)
Page 4
Ochrona przed przeciążeniem: bezpiecznik 0.3A/250V dla wszystkich zakresów,
ZAKRES
z wyjątkiem zakresu 10A,który nie jest chroniony;
Dla zakresu 10A maksymalny czas pomiaru
wynosi
10 sekund. Następny pomiar po upływie 15 minut.
2.5. POMIAR REZYSTANCJI):
200Ω 0.1Ω
2kΩ 1Ω
20kΩ 10Ω
200kΩ 100Ω
2MΩ 1kΩ
20MΩ 10kΩ
Ochrona przed przeciążeniem: wszystkie zakresy do napięcia 230V DC lub AC.
UWAGA ! Na zakresie pomiarowym 200 Ω należy przed pomiarem zewrzeć
przewody pomiarowe a odczytaną wartość odjąć od wskazania
uzyskanego podczas pomiaru rezystancji.
ROZDZIELCZOŚĆ
±(0.8%
±(0.8%
±(1.0%
DOKŁADNOŚĆ
+5 cyfr)
+2 cyfry)
+5 cyfr)
2.8 POMIARY DIOD,TRANZYSTORÓW,CIĄGŁOŚCI OBWODU:
FUNKCJA ZAKRES ROZDZIEL
CZOŚĆ
Dioda 1mV x x x x wyświetlany
Tranzystor hFE
Ciągłość
obwodu
1β
1Ω
UT30B UT30C UT30D UT30F
x x x x
x x x
UWAGI
jest spadek
napięcia
Ib~10µA
Vce~3V
gdy <70 Ω,
słychać dżwięk
3. OBSŁUGA .
3.1 CZYNNOŚCI WSTĘPNE.
1Jeśli po przekręceniu przełącznika funkcji na wyświetlaczu nie pojawi się symbol
baterii, miernik nadaje się do pomiarów.
2.Przed pomiarem należy się upewnić, że wartości napięć i prądów nie
przekroczą wartości dopuszczalnych dla poszczególnych zakresów pomiarowych.
3.Przed wykonaniem pomiaru przełącznik funkcji powinien być ustawiony w
pozycji
___________________________________________________________________
Strona 4
Page 5
właściwej dla danej wielkości mierzonej i na właściwym zakresie pomiarowym.
4.Jeżeli wartość mierzonego napięcia lub prądu nie jest znana przed pomiarem,
należy przełącznik funkcji ustawić na najwyższym zakresie pomiarowym i w
razie
potrzeby stopniowo go obniżać.
5.Cyfra „1” na wyświetlaczu oznacza przekroczenie nastawionego zakresu pomia-
rowego , należy więc przełącznik funkcji ustawić na wyższy zakres pomiarowy.
3.2 POMIAR NAPIĘCIA STAŁEGO (DC).
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”,przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie napięć stałych „V -
”,przewody
pomiarowe przyłączyć do punktów obwodu miedzy którymi, mierzone jest
napięcie.
3.3 P0MIAR NAPIĘCIA PRZEMIENNEGO (DC)
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”,przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie napięć przemiennych „V ~”
przewody pomiarowe przyłączyć do punktów obwodu miedzy którymi, mierzone
jest napięcie.
UWAGA !!!
Stosowanie miernika do pomiaru napięć wyższych niż 500V DC/AC może
spowodować trwałe uszkodzenie miernika.
3.4 POMIAR NATĘŻENIA PRĄDU STAŁEGO (DC).
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”,
przewód pomiarowy czerwony:
- dla prądów w zakresie do 200 mA.- do wejścia „VΩmA”,
- dla prądów większych od 200 mA - do wejścia „10A MAX”.
2.Przełącznik funkcji przełączyć na zakresy w obrębie prądów stałych” A -
”,następnie
przewody pomiarowe przyłączyć SZEREGOWO do obwodu ,w którym mierzone
jest natężenie prądu.
UWAGA !!!
Maksymalna wartość natężenia prądu mierzonego wynosi 200 mA lub 10 A,
w zależności od użytego wejścia. Użycie miernika na zakresie 200 mA do
pomiaru większych prądów, spowoduje przepalenie bezpiecznika topikowego,
który należy wymienić na bezpiecznik o takim samym prądzie znamionowym
(300 mA F).Zakres pomiarowy 10 A nie jest chroniony bezpiecznikiem.
Czas pomiaru na zakresie 10A nie powinien przekraczać 10 sek.Po pomiarze
powinna nastąpić przerwa 15 min.
___________________________________________________________________
strona 5
Page 6
3.6 POMIAR REZYSTANCJI.
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM” ,przewód czerwony
do wejścia „VΩmA”.(Polaryzacja przewodu czerwonego będzie dodatnia).
2.Przełącznik funkcji przełączyć na zakresy w obrębie pomiaru rezystancji „Ω”,
przewody pomiarowe przyłączyć do zacisków mierzonej rezystancji.
UWAGA !!!
Przed pomiarem rezystancji w układzie elektrycznym, należy upewnić się czy
zostało odłączone zasilanie i czy kondensatory są całkowicie rozładowane!
Jeżeli wartość mierzonej rezystancji przekracza wartość wynikającą z wybranego
zakresu pomiarowego, wyświetlona zostanie cyfr„1”.Należy wówczas wybrać
przełącznikiem funkcji mniejszy zakres.
3.8 BADANIE DIOD
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „V ΩmA”.
2.Przełącznik funkcji przełączyć w pozycję ,a przewody pomiarowe do
końcówek badanej diody;(czerwony do katody).Wyświetlona zostanie
przybliżona wartość napięcia przewodzenia diody.
3.9.KONTROLA CIĄGŁOŚCI OBWODU
1.Przewód pomiarowy czarny przyłączyć do wejścia „COM”, przewód pomiarowy
czerwony do wejścia „VΩmA”.
2.Połączyć przewody pomiarowe z punktami obwodu, którego ciągłość jest
sprawdzana. Jeżeli rezystancja pomiędzy tymi punktami będzie mniejsza od
ok. 70 Ω,słyszany będzie dżwięk.
3.10 POMIAR WSPÓŁCZYNNIKA hFE TRANZYSTORÓW.
1.Przełącznik funkcji ustawić w położeniu „hFE”.
2.Umieścić końcówki badanego tranzystora w gnieżdzie „hFE” zgodnie
z oznaczeniami.
3.Zostanie wyświetlona przybliżona wartość hFE,dla napięcia UcE = 3.0 V i przy
prądzie bazy IB = 10 µA.
3.11 KORZYSTANIE Z GENERATORA 50Hz
1.Przełącznik funkcji ustawić w położeniu „ ”
2.Przewód pomiarowy czarny przyłączyć do wejścia „COM” przewód pomiarowy
czerwony do wejścia „V ΩmA” a następnie do punktów obwodu urządzenia .
Poziom wyjściowy sygnału - 3V na obciążeniu 1MΩ.
___________________________________________________________________
strona 6
