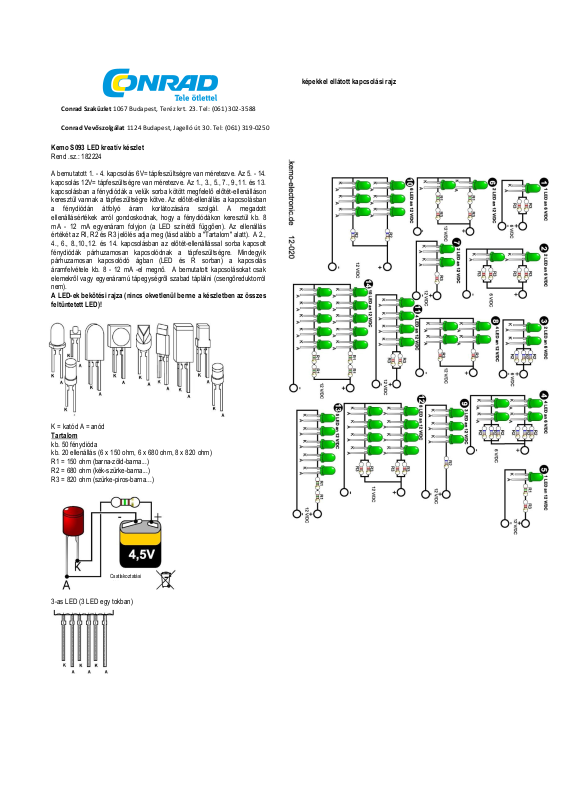

képekkel ellátott kapcsolási rajz

Conrad Vevőszolgálat 1124 Budapest, Jagelló út 30. Tel: [phone]

Kemo S093 LED kreatív készlet

Rend .sz.: 182224

A bemutatott 1. - 4. kapcsolás 6V= tápfeszültségre van méretezve. Az 5. - 14.
kapcsolás 12V= tápfeszültségre van méretezve. Az 1., 3., 5., 7., 9.,11. és 13.

kapcsolásban a fénydiódák a velük sorba kötött megfelelő előtét-ellenálláson
keresztül vannak a tápfeszültségre kötve. Az előtét-ellenállás a kapcsolásban

a fénydiódán átfolyó áram korlátozására szolgál. A megadott
ellenállásértékek arról gondoskodnak, hogy a fénydiódákon keresztül kb. 8
mA - 12 mA egyenáram folyjon (a LED színétől függően). Az ellenállás
értékét az Rl, R2 és R3 jelölés adja meg (lásd alább a "Tartalom" alatt). A 2.,

4., 6., 8.,10.,12. és 14. kapcsolásban az előtét-ellenállással sorba kapcsolt
fénydiódák párhuzamosan kapcsolódnak a tápfeszültségre. Mindegyik
párhuzamosan kapcsolódó ágban (LED és R sorban) a kapcsolás
áramfelvétele kb. 8 - 12 mA -el megnő. A bemutatott kapcsolásokat csak

elemekről vagy egyenáramú tápegységről szabad táplálni (csengőreduktorról

nem).

A LED-ek bekötési rajza (nincs okvetlenül benne a készletben az összes
feltüntetett LED)!

K = katód A = anód

Tartalom

kb. 50 fénydióda
kb. 20 ellenállás (6 x 150 ohm, 6 x 680 ohm, 8 x 820 ohm)
R1 = 150 ohm (barna-zöld-barna...)
R2 = 680 ohm (kék-szürke-barna...)
R3 = 820 ohm (szürke-piros-barna...)

3-as LED (3 LED egy tokban)
