NÁVOD K OBSLUZE
Obj. č.: 190 978
Elektro-optická závora sestává ze dvou jednotek: vysílače infra-červeného paprsku a
přijímače. Vysílač a přijímač se musí nacházet v jedné světelné ose. Při přerušení paprsku
reaguje v přijímači relé, které může potom ovládat další přídavné zařízení podle volby
uživatele. Světelná závora najde využití při kontrole a dohledu na vstupy v různých
objektech.
ÚVOD
Návod k obsluze patří k tomuto výrobku. Obsahuje důležité informace pro uvedení zařízení
do provozu. Při předávání tohoto výrobku t dalšímu uživateli nezapomeňte předat s tímto
výrobkem i Návod k obsluze.Tento výrobek není určen pro osoby mladší 14 let ( výrobek
nemá oprávnění dle CE pro zařazení do oboru dětských hraček).Zařízení nevystavujte
vlivu vysokých teplot,silným vibracím nebo vlhkosti.
Pro zajištění bezpečného provozu a pro docílení optimální činnosti zařízení je uvedení do
provozu tohoto zařízení vyhrazeno jen pro elektrotechnicky kvalifikované osoby. Toto
zařízení smí být napájeno buď jen z baterie nebo ze síťového adaptéru, který byl vyzkoušen
z hlediska elektrické bezpečností pro jeho činnost podle příslušných norem. Kontakty relé
v modulu elektrooptické závory smí být při napětí 25 V proudově zatíženy do maximální
hodnoty 3 A.
V živnostenských podnicích je nutno zachovávat platné bezpečnostní předpisy pro práci na
elektrických zařízeních, vydaných příslušnými institucemi,akreditovanými pro obor
bezpečnosti práce na elektrických zařízeních a pro bezpečnost a zdraví při práci. Ve
školách, ve vzdělávacích zařízeních, v zájmových a svépomocných dílnách smí být
provozována elektrooptická závora včetně sítového adaptéru jen za přímého dozoru
vyškolených a zodpovědných osob.
Neumísťujte světelnou závoru do blízkosti hořlavých tekutin nebo lehce vznětlivých látek (
např.záclon apod.)
U věcných škod nebo škod na osobách, které vznikly zanedbáním pokynů nebo
bezpečnostních upozornění, uvedených v Návodu k obsluze, nepřejímáme žádné závazky.
Rovněž nepřejímáme žádné povinnosti a závazky za následné škody, vzniklé jako následky
předchozích věcných škod nebo škod na osobách.
Umísťování vysílače a přijímače závory a provedení montáže
Vysílač a přijímače elektrooptické závory namontujte na takové stanoviště a tak, aby nebyly
obě tyto jednotky závory vystaveny vlivu stříkající vody,
Přijímač závory ( velký přístroj) má otvor a za ním se nachází je regulátor pro časové
spínání. Přístroj namontujte tak, aby tento otvor směřoval směrem dolů ( aby dovnitř tímto
otvorem nemohla vniknout žádná nečistota nebo voda). Vysílač nasměrujte přesně proti
přijímači ( do maximální vzdálenosti 4 m). Vysílač musí být umístěn takovým způsobem, aby
infračervený paprsek z obou infračervených vysílacích diod dopadl přesně do osy trubičky
na přijímači. Protože je infračervený paprsek pro lidské oči neviditelný, tak se nastavení
vysílače infračerveného paprsku do přesného směrování na přijímač musí vyzkoušet.
Ve chvílí ticha v okolí namontovaného přijímače můžeme lze slyšet klapnutí kontaktů relé
uvnitř tohoto přijímače. Jestliže je klapnutí kontaktů slyšet velmi slabě, tak musíte připojit
na kontakty relé buď elektrické světlo nebo zvoneček, abyste mohli zřetelně zpozorovat
sepnutí kontaktů relé a tedy reakci přijímače na infračervený paprsek. Na přijímači nastavte
nastavovací regulátor pro spínání na co nejkratší čas spínání ( regulátor spínání posuňte
doleva – proti směru hodinových ručiček až na doraz). Potom vysílač infra- paprsku podržte
ve vzdálenosti cca 0,5 až 1 m od trubičky přijímače ( skleněná pouzdra obou LED diod
směřují k trubičce přijímače). Jestliže je nyní přímý infra-paprsek směřující do otvoru trubičky
přijímače přerušen plochou dlaně ruky ( dlaní ruky přitom nejprve přerušíme infra-paprsek a
za chvíli dlaň vzdálíme z přímé cesty infra-paprsku) , potom můžeme zpozorovat, zda
kontakty relé se spínají nebo rozpínají. Nyní můžete vysílač zvolna vzdalovat o přijímače,
ale při tomto pohybu dbejte na to, aby při vzdalování nedošlo ke ztrátě spojení mezi
vysílačem a přijímačem. V průběhu vzdalování neustále zkoušejte funkci relé přerušováním
infra-paprsku dlaní ruky. Čím více se vysílač infra-paprsku vzdaluje od přijímače, tím přesněji
musí být infra-paprsek nasměrován do vnitřního prostoru trubičky přijímače. Přesné
nasměrování infra-paprsku do trubičky přijímače je nezbytné pro docílení co největší možné
provozní vzdálenosti mezi vysílačem a přijímačem.
Když bylo nalezeno a dokončeno přesné nastavení vzdálenosti mezi vysílačem a
přijímačem a za současného zachování bezvadné funkce kontaktů relé v přijímači, potom
již lze pevně namontovat (přišroubovat) vysílač a přijímač ( obě jednotky nyní leží v jedné
ose přímky infra-paprsku) do držáků na vyhledaných a vyzkoušených stanovištích ( na
dřevěný pilot, na držák na dveřích apod.). Nyní můžete nastavit regulátor časového spínače
na velikost časové prodlevy při sepnutí podle Vašeho přání ( cca od 0,5 sekundy až do 7
sekund), kdy začne reagovat kontakt relé po přerušení toku infra-paprsku mezi vysílačem a
přijímačem elektrooptické světelné závory ( sepne se a zůstane sepnutý kontakt relé).
Spínací kontakty vestavěného relé lze proudově zatížit až do hodnoty 3 A. při napětí 25 V.
Pro proudové napájení elektrooptické závory použijte jen stabilizovaný zdroj stejnosměrného
napájení o hodnotě 12 V=. Jmenovitý proud pro světelnou závoru má obvykle celkovou
hodnotu menší než 180 mA.
Krátké elektrické spojení ( elektrický zkrat) nebo přetížení reléových kontaktů, špatné
napájecí napětí ( napájecí napětí je vyšší než 13 V) a špatná montáž vysílače nebo přijímače
(např. jedna nebo obě jednotky jsou vystaveny vlivu velké vlhkosti) vedou k okamžitému
zničení světelné závory. Zde je nutno pečlivě vyzkoušet světelnou závoru, zda nebude
zanášena pískem. V opačném případě není možno vůbec tuto elektrooptickou závoru
nasazovat do takového písečného prostředí.
Rozměr jednotek elektrooptické závory:
Vysílač: cca 40 x 25 x 21 mm ( s upevňovacím prvkem)
Přijímač: cca 91 x 40 x 47 mm ( s upevňovacím prvkem)
Přijímač (s trubičkou pro příjem infra-paprsku
a vysílač (s dvěma vysílacími diodami )
Vysvětlivky k obrázku zapojení jednotek elektrooptické světelné závory:
Weis Bílá barva vodiče
12 V = Stejnosměrné napájecí napětí
Brown Hnědá barva vodiče
Gelb Žlutá barva vodiče
Schalter Spínač
Grun Zelená barva vodiče

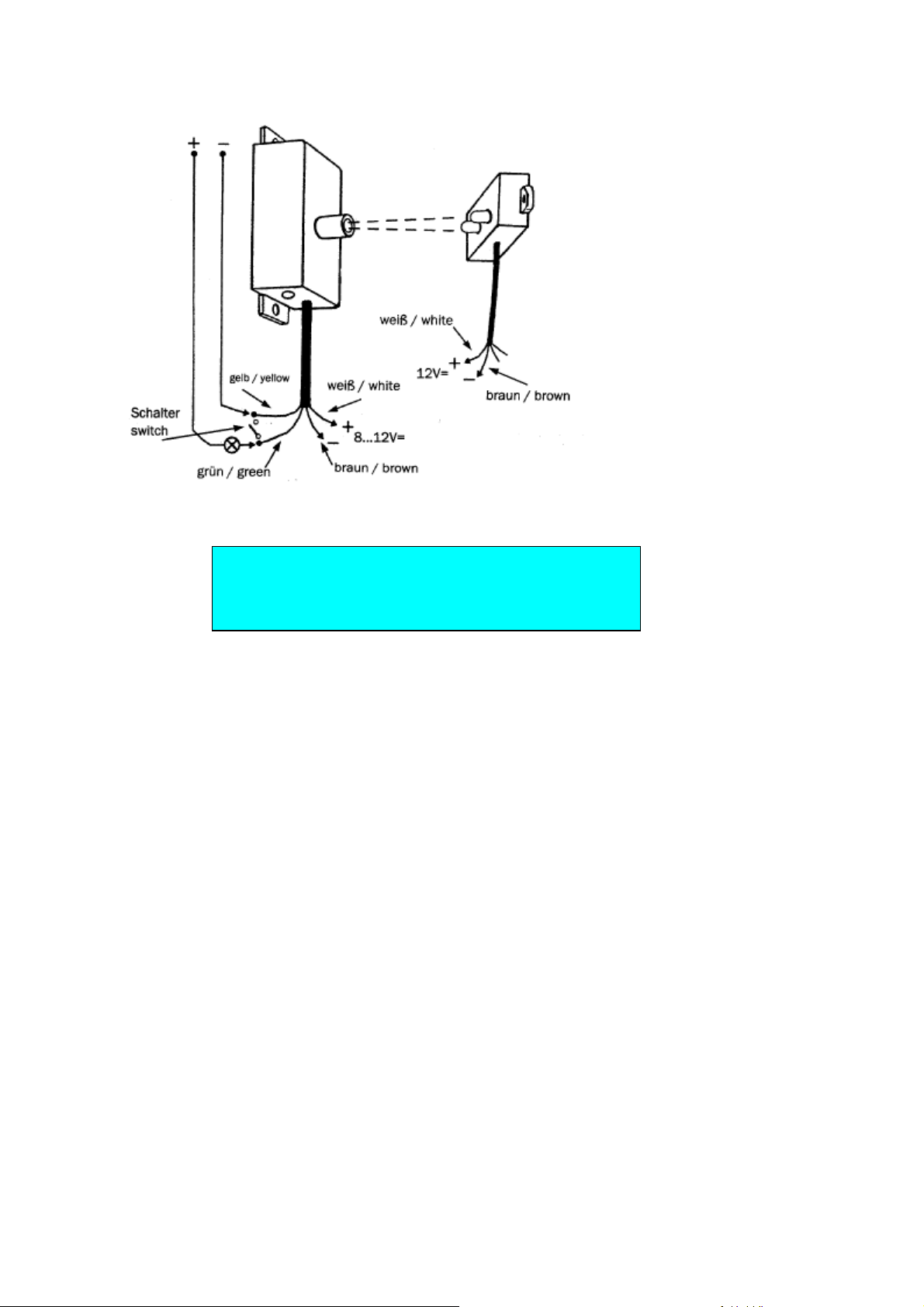

Názorný obrázek zapojení jednotek elektrooptické závory
Tento návod k použití je publikace firmy Conrad Electronics.
Návod odpovídá technickému stavu při tisku.
Změny vyhrazeny !
03/2005
