NAVODILA ZA UPORABO

Master/Slave stikalo Kemo M103N,

230 V/AC (400 V/AC)

Kataloška št.: 10 91 973

Kazalo

Opis ......................................................................................................................................... 2

Primer priključitve .................................................................................................................... 2

Trifazni tok .............................................................................................................................. 3

Napotki za pritrditev ................................................................................................................ 3

Priprava na uporabo ............................................................................................................... 3

Predviden namen uporabe ..................................................................................................... 4

Tehnični podatki ...................................................................................................................... 4

Pomembno .............................................................................................................................. 4

Garancijski list ......................................................................................................................... 5

Opis

Pri vklopu stroja, svetilke itd. samodejno vključi drugo breme. Nadzoruje lahko 1-fazne ali 3­fazne stroje (pri tem se odčitava ena faza). Na strani izhoda je možno samodejno vklapljanje
1-faznih naprav (npr. sesalnik za prah) (ali porabnikov s trifaznim tokom prek pomožnega
releja, ki ni priložen). Vsak maks. 15 A, maks. skupna moč: 3.600 W.

Primer priključitve

2

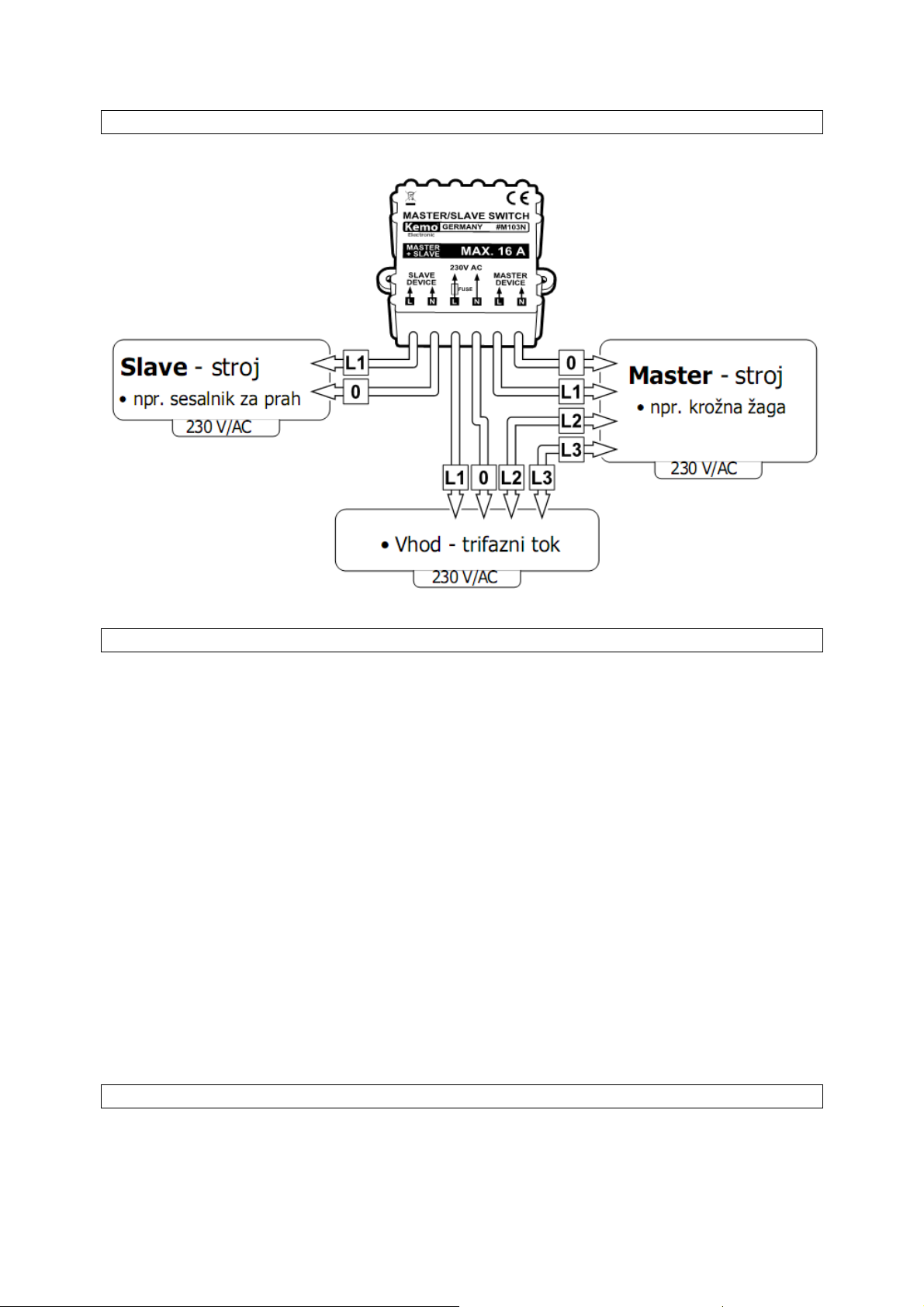

Trifazni tok

Napotki za pritrditev

Modul priključite v skladu s sliko. Priključitev in vgradnjo mora obvezno izvesti pooblaščeno
strokovno osebje (npr. usposobljen električar), ki tudi prevzame odgovornost. Priključitev in
vgradnjo je treba izvesti v skladu z veljavnimi VDE-predpisi in med drugim tako, da ni možno
dotikanje kovinskih delov, ki so pod napetostjo. Tudi če modul poči ali pa v primeru požara,
mora biti modul vgrajen tako, da ne more priti do škode. Zaščitna ozemljitev mora biti vsakič
neposredno povezana s stroji ali napravami, varovalke pa morajo biti predvklopljene.

Ko modul priključite na trifazni tok v skladu s sliko, potem morate obvezno paziti na to, da je
N-priključek trifaznega toka povezan z modulom (v nasprotnem primeru je napetost na
modulu previsoka, kar lahko vodi do takojšnjega uničenja modula).

Pomembno:
Vklop naprave Slave poteka v notranjosti modula z relejnim kontaktom (1 x VKLOP), ki je
obremenljiv z največ 16 A. Pri višji obremenitvi (preobremenitev) ali kratkem stiku kontakt
releja zgori in modul je okvarjen. V takšnih primerih in tudi v primeru okvare zaradi napačne
priključitve ni možno uveljavljati garancije! Prosimo, upoštevajte, da poraba toka priključenih
naprav Slave tudi kratkotrajno ne sme prekoračiti 16 A! Motorji imajo, predvsem če se
zaženejo pod obremenitvijo, kratkotrajno višjo porabo toka kot je navedeno na tipski tablici!
Priključek Master tudi kratkotrajno prenaša višje zagonske tokove (maks. 1 sekundo 130 %).

Priprava na uporabo

Ko je vse pravilno priključeno, potem se po vklopu glavne naprave (Master) zažene tudi
naprava, ki je priključena na Slave. Naprava, ki je priključena na Slave, se nato tudi izključi,
ko izključite glavno napravo, ki je priključena na Mater.

3

Predviden namen uporabe

Samodejni vklop druge naprave, ko se vključi priključena osnovna naprava.

Tehnični podatki

Obratovalna napetost: ............................................................................................... 230 V/AC

Maks. tokovi: ............................................................................ 15 A za Master, 15 A za Slave;

.............................................................................. vendar skupni tok ne sme prekoračiti 16 A!*

Sprožilna moč: ..................................................... v Master za vklop Slave pribl. < 10-3.450 W

Območje delovne temperature: ............................................................ pribl. -15 °C do +70 °C

Preklopna funkcija: ..................................................... relejni kontakt, 1 x VKLOP, maks. 16 A

Lastna poraba moči modula: ........................................................................................ < 0,5 W

Mere brez pritrdilnih vezic: ..................................................................... pribl. 67 x 65 x 37 mm

Priključitev: .................................................................... s priključnim kablom (enožilni vodniki)

* Primer: Če priključek Master potrebuje 10 A, potem lahko priključite samo breme Slave z

...maks. 6 A.

Pomembno

Prosimo, upoštevajte dodatno priloženo dokumentacijo “Splošni napotki” v tiskovini št.
M1002. Vsebuje pomembne napotke za pripravo na uporabo in pomembne varnostne
napotke! Ta tiskovina je sestavni del opisa in jo je treba pred sestavljanjem pozorno prebrati.

www.kemo-electronic.de
