1. Wprowadzenie.
Szanowni Państwo
Dziękujemy za zakup tego produktu. Produkt jest zgodny z obowiązującymi
wymogami krajowymi i europejskimi.
Aby utrzymać ten stan i zapewnić bezpieczną pracę, należy przestrzegać niniejszej
instrukcji obsługi! Podręcznik ten należy do tego produktu. Zawierają one ważne
informacje dotyczące prawidłowego działania i obsługi. Należy brać pod uwagę zasady
prawidłowej eksploatacji oraz obsługi, zwłaszcza gdy oddajemy produkt osobom trzecim.
Pamiętaj aby przechowywać niniejszą instrukcję do wykorzystania w przyszłości!
Wszystkie nazwy firm i produktów są znakami towarowymi ich właścicieli.
Wszystkie prawa zastrzeżone
W razie jakichkolwiek pytań technicznych należy skontaktować się z nami pod
adresem/telefonem:
Klient indywidualny:
Klient biznesowy:
1. PORADY OGÓLNE
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Należy zapoznać się z niniejszą instrukcją i funkcjonowaniem urządzenia. Instrukcja należy
przetrzymywać wraz z urządzeniem tak aby mogła być ona wykorzystana przez obsługę.
Uwaga:Proszę zwrócić uwagę na "Informacje ogólne" w druku no. M1002 dołączone
dodatkowo. Druk ten zawiera ważne informacje na temat rozruchu i bezpieczeństwa. Druk
jest częścią opisu produktu należy uważnie przeczytać go przed montażem!
2. WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA
Urządzenie to zostało zaprojektowane i przetestowane zgodnie z przepisami
bezpieczeństwa dla urządzeń elektronicznych. Bezawaryjne działanie i niezawodność zależy
od przestrzegania standardowych i specjalnych środków bezpieczeństwa podczas korzystania
z urządzenia.
Bezproblemowe działanie i niezawodność urządzenia może być zagwarantowane
tylko wtedy, gdy jest ono użytkowane w warunkach klimatycznych opisanych w
specyfikacji.
Transportu urządzenia z zimnego pomieszczenia do ciepłego może spowodować
wytworzenie kondensacji środowiska oraz uszkodzenie urządzenia. W takim
przypadku należy upewnij się, że temperatura urządzenia jest dostosowana do temperatury otoczenia przed próbą rozruchu.
W przypadku wykrycia uszkodzenia urządzenia należy je bezzwłocznie wyłączyć je
oraz odpowiednio oznakować, aby uniknąć ponownego rozruchu.
Bezpieczeństwo osób obsługujących może być zagrożone, jeśli:
Urządzenie było przechowywane przez dłuższy okres w nieodpowiednich
warunkach.
Istnieją widoczne uszkodzenia
Działa ono w sposób nieprawidłowy
3. PRZEZNACZENIE

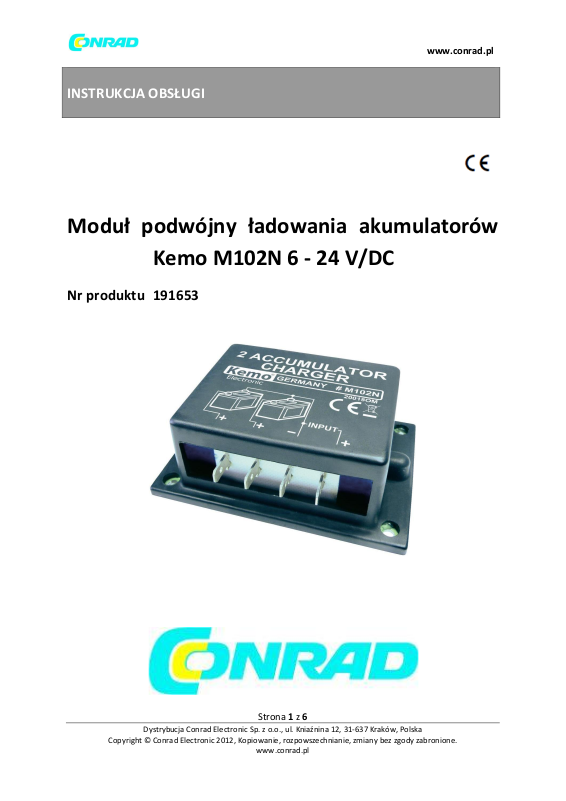

Moduł podwójny ładowania akumulatorów Kemo M102N 6 - 24 V/DC Dla akumulatorów
ołowiowo-kwasowych od 6 do 24 V / DC. Ten przełącznik akumulatorowy może być używany
do ładowania 2 akumulatorów oddzielnie za pomocą źródła energii takie jak alternator
samochodowy, słoneczny system zasilania, turbiny wiatrowe, ładowarki baterii i tak dalej.
Maksymalny prąd ładowania 10A (20A z chłodzeniem).
Strona 3 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Prąd ładowania jest rozdzielany tak, że puste akumulatory są ładowane silniej niż te prawie
pełne. Idealny do zasilania telewizora, radia itp., z jednego akumulatora w samochodzie
kampingowym i utrzymywanie drugiego akumulator w pełni naładowanego do zapłonu.
Również przydatne w domach wypoczynkowych, aby zapobiec rozładowaniu systemu
alarmowego.
Moduł podwójnego ładowania M102N jest to tylko filtr oddzielający napięcia bez
funkcji ładowania. W celu naładowania akumulatorów potrzebne jest źródło napięcia. Moduł
pozwala uniknąć przeciążenia akumulatorów. Regulator ładowania musi być połączony
szeregowo wówczas regulator spełnia rolę filtra. Moduł M102N obsługuje maksymalny prąd i
napięcie zgodne z swoimi parametrami nominalnymi. Do modułu muszą być podłączone
akumulatory o tym samym napięciu (nie mieszać akumulatorów np. 6V i 12V). Po mimo
wspólnego ładowania akumulatorów z jednego źródła możliwe jest niezależne rozładowania
akumulatorów.
5. Instrukcja montażu:
W przypadku dużych akumulatorów, szczególnie jeśli są rozładowane i od dużej
pojemności (np do rozruchu samochodów), płynący prąd nagrzewa moduł podczas
normalnej pracy (prąd ładowania<10 A), wystarczy wtedy zainstalować moduł w miejscu
Strona 4 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
dobrze wentylowanym, w taki sposób, że obudowa metalowa modułu nie nagrzewała do
więcej niż 70 stopni C.
Jeśli przewidujemy wyższe prądy ładowania (do maksymalnie 20 A), konieczne jest
zamontowanie modułu na płaskiej powierzchni metalowej tak aby odbierała ciepło (np
dodatkowej płytce metalu o wymiarach 20 x 30 cm, o grubości 3 mm lub podobnej albo
wykorzystać radiator elektroniczny) Rozpraszanie ciepłamusi być na tyle sprawne aby
płytka metalowa modułu nie nagrzewała się do ponad 70 stopni C.
6. Przygotowanie do pracy:
Po podłączeniu przewodów zgodnie z przepisami bezpieczeństwa i powyższym
schemacie akumulatory mogą być obciążone po przez włączenie napięcia źródła.
7. Dane techniczne:
Akumulatory o tym samym napięciu 6 - 24 V / DC
Max. Prąd ładowania: 10 A,
20 A z chłodzeniem (prąd łącznie)
Wymiary: ok. 87 x 60 x 33 mm (bez mocowania opaski)
8. Ważne instrukcje montażowe !
W zależności od obciążenia modułu nagrzewa się. Ciepło jest rozpraszane za pomocą
aluminiowej blachy aluminiowej na spodzie. W pewnych okolicznościach moduł może być
zamocowany na powierzchni chłodzącej zgodnie z instrukcją montażu.
Ważne jest, aby do instalacji do powierzchni chłodzącej używano czterech śrub M3 ( śruby
metalowe o wymiarach 2,9 mm ). Przymocowana płytka chłodząca (radiator) musi bardzo
dobrze przylegać do spodu obudowy. Przykręcana płytka nie może odchylać się. Nie
dopuszczalne jest także używanie większych śrub i większych otworów. Łby śrub muszą
opierać się bezpośrednio na obudowie modułu, a nie na podkładkach i module (nie
dopuszczalne jest używanie podkładek z tworzywa sztucznego). Podczas montażu, moduł nie
powinien być zwinięty (jeśli powierzchnia nie jest płaska). Może to spowodować uszkodzenie
modułu z powodu budowy filtra ( na cienkiej warstwie izolacyjnej lutowane są bezpośrednio
elektroniczne elementy SMD). Należy upewnić się czy maksymalna temperatura określona w
instrukcji (jak określono w opisie modułu) nie jest przekraczana. W innym wypadku należy użyć większych płyt chłodzących.
Strona 5 z 6
Dystrybucja Conrad Electronic Sp. z o.o., ul. Kniaźnina 12, 31-637 Kraków, Polska
Produkty elektryczne/elektroniczne nie są odpadami domowymi!Produkt należy utylizować po zakończeniu jego eksploatacji zgodnie z obowiązującymi przepisami
prawnymi.
B) Baterie i akumulatory
Konsument jest prawnie zobowiązany (odpowiednimi przepisami dotyczącymi baterii) do
zwrotu wszystkich zużytych baterii i akumulatorów; utylizacja wraz z odpadami z
gospodarstw domowych jest zabroniona!
Baterie i akumulatory zawierające substancje szkodliwe oznaczone są tym
symbolem, oznaczającym zakaz pozbywania się ich wraz z odpadami domowymi.
Zużyte akumulatory, baterie oraz ogniwa guzikowe można bezpłatnie oddawać na
lokalne wysypiska śmieci, do oddziałów firmy producenta lub wszędzie tam, gdzie
sprzedawane są baterie/akumulatory/ogniwa guzikowe!Dzięki temu spełniacie Państwo
wymogi prawne oraz przyczyniacie się do ochrony środowiska
