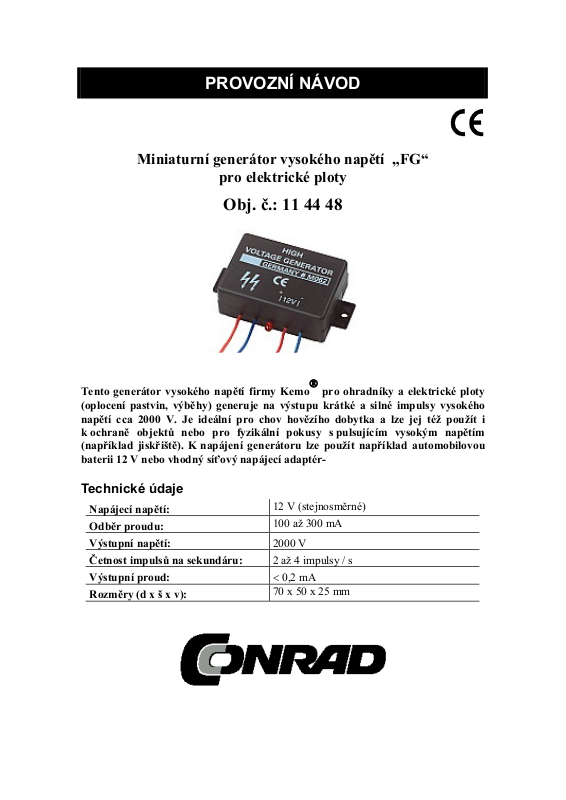

PROVOZNÍ NÁVOD
Miniaturní generátor vysokého napětí „FG“
pro elektrické ploty
Obj. č.: 11 44 48
Tento generátor vysokého napětí firmy Kemo
(oplocení pastvin, výběhy) generuje na výstupu krátké a silné impulsy vysokého
napětí cca 2000 V. Je ideální pro chov hovězího dobytka a lze jej též použít i
k ochraně objektů nebo pro fyzikální pokusy s pulsujícím vysokým napětím
(například jiskřiště). K napájení generátoru lze použít například automobilovou
baterii 12 V nebo vhodný síťový napájecí adaptér-
pro ohradníky a elektrické ploty
Technické údaje
Napájecí napětí:
Odběr proudu:
Výstupní napětí:
Četnost impulsů na sekundáru:
Výstupní proud:
Rozměry (d x š x v):
12 V (stejnosměrné)
100 až 300 mA
2000 V
2 až 4 impulsy / s
0,2 mA
<
70 x 50 x 25 mm
Upozornění:
Tento přístroj nesmějí používat osoby (děti) mladší 14 let!
U elektrických plotů (ohradníků a podobných zařízení)
nezapomeňte použít výstražný štítek „POZOR VYSOKÉ
NAPĚTÍ!“
Různé způsoby použití generátoru:
Použití k ochraně objektů
Použití jako elektrický plot
2
Důležité bezpečnostní pokyny ohledně používání modulů Kemo
- Tyto moduly jsou vyrobeny podle normy DIN EN 60065 a vyhovují bezpečnostním
předpisů a požadavkům mezinárodních norem.
- Z bezpečnostních důvodů je nutné, abyste při montáži generátoru dodrželi všechny
pokyny, které jsou uvedeny v tomto návodu.
- Zapojení a uvedení do provozu mnohou provádět pouze autorizované osoby, které
též převezmou odpovědnost za případné škody.
- Všechny práce spojené s instalací generátoru musejí odpovídat a být provedeny
podle národních vyhlášek a místních předpisů. Tato ustanovení mohou být odlišná
od pokynů, které jsou uvedeny v tomto provozním návodu.
- Přístroj nevystavujte příliš vysokým teplotám a přílišné vlhkosti.
- V průmyslových zařízeních je nutno dodržovat předpisy úrazové zábrany, které se týkají
elektrických zařízení a provozních prostředků.
Ve školách, v učňovských zařízeních a amatérských dílnách by mělo být kontrolováno
-
zacházení s tímto generátorem odpovědným odborným personálem.
POZOR! NEBEZPEČÍ POŽÁRU!
V blízkosti generátoru vysokého napětí nesmějí být skladovány žádné
snadno vznětlivé (hořlavé) kapaliny nebo plyny. Jiskření by mohlo
způsobit vznícení těchto substancí!
POZOR! Před uvedením tohoto generátoru do provozu si pozorně přečtěte tento
provozní návod!
Pozor!
Na tomto místě Vás chceme upozornit na to, že elektrická energie vysokonapěťových
impulsů je sice velice nízká (při 2000 V < 0,2 mA), přesto může být úder elektrickým
proudem velice nebezpečný pro nemocné nebo citlivé lidi. Prosím pamatujte na tyto
okolnosti při instalaci ochranného zařízení! Informujte se u odborníků na platná
bezpečnostní ustanovení ohledně používání těchto zařízení!
V každém případě je nutné zapnuté elektrické ohradníky opatřit výstražnými štítky
„POZOR VYSOKÉ NAPĚTÍ!“ na dobře viditelných místech!
Jestliže zamýšlíte použít generátor k ochraně objektů (domů) před vloupáním (například
k ochraně klik dveří a zámků), pak Vás chceme upozornit na to, že toto není možné
provést bez zvláštního policejního či úředního povolení! Současný právní stav je
takový, že jestliže se lupič nebo zloděj vloupá do Vašeho domu s nekalými úmysly, má
i tak právo na ochranu svého zdraví a „nedotknutelnost“ svého těla (mohl by například
utrpět šok, spadnout se schodů a Vy byste mu museli zaplatit bolestné). V oprávněných
případech však existuje možnost získání zvláštního povolení k instalaci tohoto
generátoru na ochranu proti vloupání. I v těchto případech musíte připevnit na
vhodných místech dobře čitelné varovné štítky, které upozorní na možnost úrazu
elektrickým proudem.
3
Popis funkce a montáž generátoru
K napájení tohoto generátoru se používá stejnosměrné napětí 12 V (11 ... 13,8 V).
•
Odběr proudu se pohybuje v rozmezí 100 až 300 mA. Jako zdroj napětí můžete
použít obvyklý síťový napájecí adaptér se stabilizovaným výstupním
stejnosměrným napětím 12 V nebo 12-voltovou automobilovou baterii.
Výstupní napětí (vysoké) je vyvedeno dvěma kabely, které jsou označeny symbolem
•
vysokého napětí. Úder elektrickým proudem způsobí dotknutí obou (obnažených)
kabelů.
1) Nejúčinnější způsob spočívá v paralelním (souběžném) připojení holých drátů
k výstupu generátoru a v jejich napnutí ve vzdálenosti cca 20 mm od sebe. Jakmile
se zvíře dotkne obou holých drátů, pocítí úder elektrickým proudem.
2) Druhou možností je použití uzemňovací zapichovací tyče (kovová tyč o délce cca
80 cm), kterou připojíte izolovaným kabelem k jednomu z vývodů generátoru.
Druhý vývod generátoru spojíte pomocí izolovaného kabelu s holým napnutým
drátem ohradníku. Bude-li stát zvíře na vlhké půdě a dotkne-li se holého drátu
ohradníku, pocítí úder elektrickým proudem. Z důvodů elektrického přechodového
odporu v půdě není tento elektrický úder tak silný jako při dotyku dvou holých
drátů.
Důležité upozornění:
V každém případě musejí být holé dráty, které mají způsobit úder elektrickým proudem,
napnuty na izolátorech! K těmto účelům se prodávají v prodejnách se zemědělskými
potřebami izolátory k elektrickým ohradníkům. Oba dráty s vysokým napětím nesmějí
být „zkratovány“ vlhkostí!. Tento zkrat by způsobil neúčinnost generátoru a tím
ohradníku.
Generátor vydává vysokonapěťové impulsy ve velmi pomalých intervalech (cca 2 až 4
impulsy za sekundu). Toto v normálních případech nevede ke svalovým křečím a zvíře
se může vzdálit od plotu. Budete-li potřebovat vysokonapěťové impulsy zeslabit
(například pro hlídání malých zvířat), pak můžete energii elektrických úderů snížit
zapojením předřadných odporů (rezistorů) do každé větve vysokonapěťového vedení
s hodnotou 10 a 220 kΩ (10 k až 220 k / 0,25 W). Čím vyšší bude hodnota těchto
předřadných odporů, tím slabší budou i elektrické údery.
