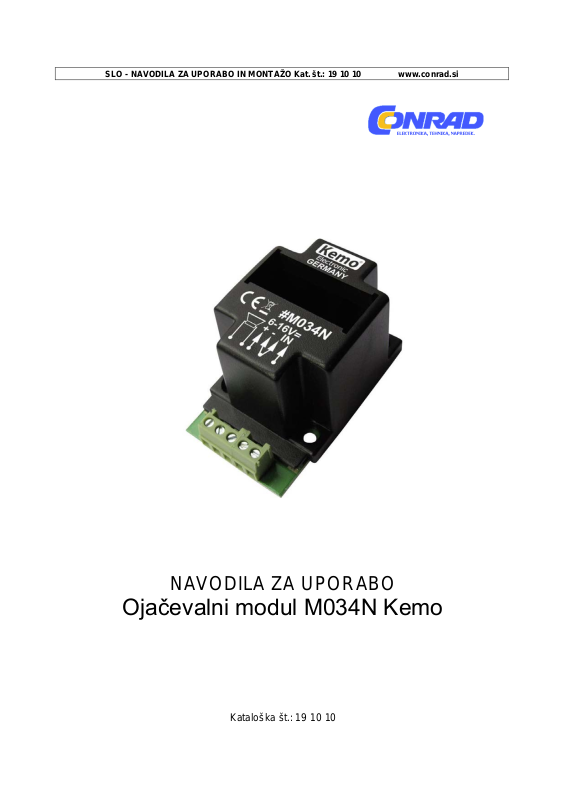

SLO - NAVODILA ZA UPORABO IN MONTAŽO Kat. št.: 19 10 10 www.conrad.si
NAVODILA ZA UPORABO
Ojačevalni modul M034N Kemo
Kataloška št.: 19 10 10
2
Kazalo
1. Navodila za montažo in nastavitev delovanja …………………………………………………. 2
2. Predvidena uporaba ………………………………………………………………..……………. 3
3. Tehnični podatki ………………………………………………………………………….………. 3
4. Odstranjevanje ………………………………………………………………………………..….. 3
5. M034N 40 W ojačevalni modul …………………………………………………………………. 4
6. Pomembno ………………………………………………………………………………….…….. 4
Garancijski lis t ...................................................... ................................................................... 5
1. Navodila za montažo in nastavitev delovanja
Ta ojačevalni modul je p otrebno pritrditi z vijaki, ravno z hladilno ploščo, na hladilni element
ali na podoben hladilni kovinski del. Kot hladilni element lahko na primer uporabite
komercialna hladilna rebra z minimalnimi dimenzijami 10 x 4 x 2 cm ali večje. Najboljše
rezultate dosežete, če montirate hladilni element skupaj z fiksnim modulom na dobro
prezračenem mestu, ki zagotavlja električno izolacijo, na katero koli drugo sestavino. Možno
je povezati zvočnik z impedanco med 4 in 8 Ohm. Delovna napetost lahko variira med 6 in
16 V. Ojačevalnik bo pokazal dokončno moč na impedanci zvočnika 4 Ohm pri delovni
napetosti 16 V. Z manjšo delovno napetostjo in zvočnikom z večjo impedanco se bo
povečala kakovost zvoka, vendar pa bo segrevanje modula slabše in moč bo ustrezno tudi
manjša (na primer zvočnik z 4 Ohm in 12 V delovne moči bo imel 20 W). Kabel povezan z
vhodom modula (IN) mora biti v vseh okoliščinah pregledan! Tako, da je potrebno določiti
ozemljitveni priključek (
realizirati povezavo z modulom, sledite navodilom na sliki. Povezava z zvočnikom ne sme
nikoli biti povezana z ozemljitvijo (na primer v avtu). Ojačevalec deluje preko krmilne
naprave, zato mora biti zvočnik povezan l e z modulom in nikoli hkrat i z ozemljitvijo! Bodite še
posebej pozorni, da je vedno na voljo zadostna oskr ba z energijo! Odvisno od obratovalne
napetosti in impedanco zvočnika je trenutna poraba lahko do 4 A! Oskrba z električno
energijo ali baterije v uporabi (v najboljšem primeru avtomobilski akumulator), mora biti nujno
primerna za to moč! Lahko se zgodi, da ojačevalnik, zaradi izjemno visoke električno
notranje upornosti napajalnika, ne deluje pravilno in »oscilira«, niha (na primer žvižganje in
stalen zvočni hrup). V teh primerih priporočamo, da povežete vzporedno s sedanjim
vhodnimi sponkami modula (na - in +) za ELCA približno 4700 μF 25 V (niso vključene).
Modul prikazuje občutljivost vhoda na 500 mV. Če so povezani viri signalov z nižjimi
napetostmi, je potrebno predhodno povezati predhoden ojačevalnik (na primer Kemo modul
M040).
Pozor! Kratek stik v povezavi zvočnika in zvočnika z majhnim uporom (< 4 O hm), previs oka
delovna napetost (> 16 V) ali nezadostno hlajenje bo privedlo do uničenja modula. Vsak
modul je bil previdno preizkušen preden je zapustil tovarno, zato v teh primerih ni
odškodnine.
) modula. Če želite nastaviti nadzor glasnost, je potrebno
3
2. Predvidena uporaba
Transformator ojačevalca izhoda zvočnik za splošno uporabo: na primer za povečanje
izhodnega signala malih radiev, CD predvajalnikov, ojačevalnikov mik rofon it d.
3. Tehnični podatki
Glasbena moč: maks. 40 W pri 4 Ohm obremenitve zvočnika v primeru, ko deluje z
napetostjo 16 V
Delovna napetost: 6–16 V
Priklop zvočnikov: 4–8 Ohm
Občutljivost: < 500 mV
Frekvenčni razpon: približno 20–25.000 Hz
Dimenzije: približno 58 x 37 x 32 mm (brez pritrdilnih trakov)
4. Odstranjevanje
Ta aparat ne sodi med gospodinjske odpadke. Ob prenehanju delovanja ga
odpeljite na zbirna mesta za televizijske sprejemnike in računalnike (pozanimajte
se kje se zbira odslužena električna in elektronska oprema v vaši bližini).
4
5. M034N 40 W ojačevalni modul
6–16 Volt, za zvočnik 4 - 8 Ohm; frekvenčni razpon: približno 20–25.000 Hz; občutljivost: <
500 mV; glasbena moč: maks. 40 W.
6. Pomembno
Prosimo bodite pozorni na »Splošne informacije« v natisnjeni izdaji št. M1002 priložene v
dodatku. Ta vsebujejo pomembne informacije za začetek in pomembne varnostne napotke!
Ta natisnjena izdaja je del opisa proizvoda in ga je potrebno pred montažo skrbno prebrati!
http://www.kemo-electronic.eu
5
Conrad Electronic d.o.o. k.d.
Ljubljanska c. 66, 1290 Grosuplje
Fax: 01/78 11 250, Tel: 01/78 11
www.conrad.si, info@conrad.si
GARANCIJSKI LIST
Izdelek: Ojačevalni modul M034N Kemo
Kat. št.: 19 10 10
Garancijska izjava:
Proizvajalec jamči za kakovost oziroma brezhibno delovanje v garancijskem roku, ki začne
teči z izročitvijo blaga potrošniku. Garancija velja na območju Republike Slovenije.
Garancija za izdelek je 1 leto.
Izdelek, ki bo poslan v reklamacijo, vam bomo najkasneje v skupnem roku 45 dni vrnili
popravljenega ali ga zamenjali z enakim novim in brezhibnim izdelkom. Okvare zaradi
neupoštevanja priloženih navodil, nepravilne uporabe, malomarnega ravnanja z izdelkom in
mehanske poškodbe so izvzete iz garancijskih pogojev. Garancija ne izključuje pravic
potrošnika, ki izhajajo iz odgovornosti prodajalca za napake na blagu.
Vzdrževanje, nadomestne dele in priklopne aparate proizvajalec zagotavlja še 3 leta po
preteku garancije.
Servisiranje izvaja proizvajalec sam na sedežu firme CONRAD ELECTRONIC SE, KlausConrad-Strasse 1, Nemčija.
Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66,
1290 Grosuplje, skupaj z izpolnjenim garancijskim lis tom.
Prodajalec: ___________________________________________________________
Datum izročitve blaga in žig prodajalca:
________________
Garancija velja od dneva izročitve izdelka, kar kupec dokaže s priloženim, pravilno
izpolnjenim garancijskim listom.
