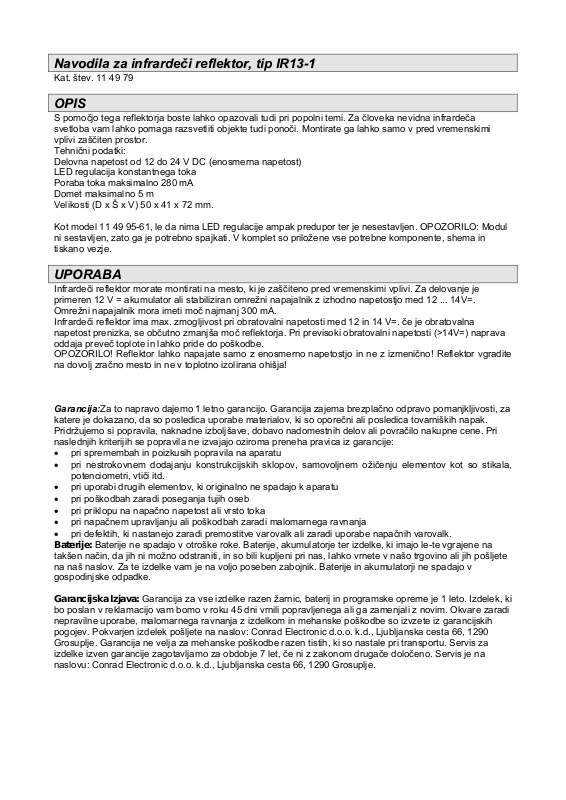

NNaavvooddiillaa zzaa iinnffrraarrddeeččii rreefflleekkttoorr,, ttiipp IIRR1133--11

Kat. štev. 11 49 79

OOPPIISS

S pomočjo tega reflektorja boste lahko opazovali tudi pri popolni temi. Za človeka nevidna infrardeča
svetloba vam lahko pomaga razsvetliti objekte tudi ponoči. Montirate ga lahko samo v pred vremenskimi
vplivi zaščiten prostor.
Tehnični podatki:
Delovna napetost od 12 do 24 V DC (enosmerna napetost)
LED regulacija konstantnega toka
Poraba toka maksimalno 280 mA
Domet maksimalno 5 m
Velikosti (D x Š x V) 50 x 41 x 72 mm.

Kot model 11 49 95-61, le da nima LED regulacije ampak predupor ter je nesestavljen. OPOZORILO: Modul
ni sestavljen, zato ga je potrebno spajkati. V komplet so priložene vse potrebne komponente, shema in
tiskano vezje.

UUPPOORRAABBAA

Infrardeči reflektor morate montirati na mesto, ki je zaščiteno pred vremenskimi vplivi. Za delovanje je
primeren 12 V = akumulator ali stabiliziran omrežni napajalnik z izhodno napetostjo med 12 ... 14V=.
Omrežni napajalnik mora imeti moč najmanj 300 mA.
Infrardeči reflektor ima max. zmogljivost pri obratovalni napetosti med 12 in 14 V=. če je obratovalna
napetost prenizka, se občutno zmanjša moč reflektorja. Pri previsoki obratovalni napetosti (>14V=) naprava
oddaja preveč toplote in lahko pride do poškodbe.
OPOZORILO! Reflektor lahko napajate samo z enosmerno napetostjo in ne z izmenično! Reflektor vgradite
na dovolj zračno mesto in ne v toplotno izolirana ohišja!

Garancija:Za to napravo dajemo 1 letno garancijo. Garancija zajema brezplačno odpravo pomanjkljivosti, za
katere je dokazano, da so posledica uporabe materialov, ki so oporečni ali posledica tovarniških napak.
Pridržujemo si popravila, naknadne izboljšave, dobavo nadomestnih delov ali povračilo nakupne cene. Pri
naslednjih kriterijih se popravila ne izvajajo oziroma preneha pravica iz garancije:

• pri spremembah in poizkusih popravila na aparatu

• pri nestrokovnem dodajanju konstrukcijskih sklopov, samovoljnem ožičenju elementov kot so stikala,

• pri uporabi drugih elementov, ki originalno ne spadajo k aparatu

• pri poškodbah zaradi poseganja tujih oseb

• pri priklopu na napačno napetost ali vrsto toka

• pri napačnem upravljanju ali poškodbah zaradi malomarnega ravnanja

• pri defektih, ki nastanejo zaradi premostitve varovalk ali zaradi uporabe napačnih varovalk.

Baterije: Baterije ne spadajo v otroške roke. Baterije, akumulatorje ter izdelke, ki imajo le-te vgrajene na
takšen način, da jih ni možno odstraniti, in so bili kupljeni pri nas, lahko vrnete v našo trgovino ali jih pošljete
na naš naslov. Za te izdelke vam je na voljo poseben zabojnik. Baterije in akumulatorji ne spadajo v
gospodinjske odpadke.

Garancijska Izjava: Garancija za vse izdelke razen žarnic, baterij in programske opreme je 1 leto. Izdelek, ki
bo poslan v reklamacijo vam bomo v roku 45 dni vrnili popravljenega ali ga zamenjali z novim. Okvare zaradi
nepravilne uporabe, malomarnega ravnanja z izdelkom in mehanske poškodbe so izvzete iz garancijskih
pogojev. Pokvarjen izdelek pošljete na naslov: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290
Grosuplje. Garancija ne velja za mehanske poškodbe razen tistih, ki so nastale pri transportu. Servis za
izdelke izven garancije zagotavljamo za obdobje 7 let, če ni z zakonom drugače določeno. Servis je na
naslovu: Conrad Electronic d.o.o. k.d., Ljubljanska cesta 66, 1290 Grosuplje.

potenciometri, vtiči itd.
