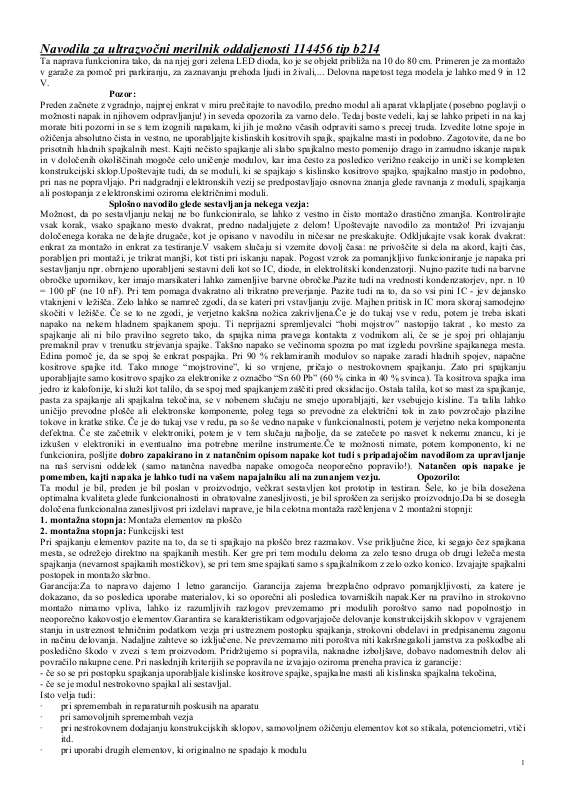

Navodila za ultrazvočni merilnik oddaljenosti 114456 tip b214

Ta naprava funkcionira tako, da na njej gori zelena LED dioda, ko je se objekt približa na 10 do 80 cm. Primeren je za montažo
v garaže za pomoč pri parkiranju, za zaznavanju prehoda ljudi in živali,... Delovna napetost tega modela je lahko med 9 in 12
V.
Pozor:
Preden začnete z vgradnjo, najprej enkrat v miru prečitajte to navodilo, predno modul ali aparat vklapljate (posebno poglavji o
možnosti napak in njihovem odpravljanju!) in seveda opozorila za varno delo. Tedaj boste vedeli, kaj se lahko pripeti in na kaj
morate biti pozorni in se s tem izognili napakam, ki jih je možno včasih odpraviti samo s precej truda. Izvedite lotne spoje in
ožičenja absolutno čista in vestno, ne uporabljajte kislinskih kositrovih spajk, spajkalne masti in podobno. Zagotovite, da ne bo
prisotnih hladnih spajkalnih mest. Kajti nečisto spajkanje ali slabo spajkalno mesto pomenijo drago in zamudno iskanje napak
in v določenih okoliščinah mogoče celo uničenje modulov, kar ima često za posledico verižno reakcijo in uniči se kompleten
konstrukcijski sklop.Upoštevajte tudi, da se moduli, ki se spajkajo s kislinsko kositrovo spajko, spajkalno mastjo in podobno,
pri nas ne popravljajo. Pri nadgradnji elektronskih vezij se predpostavljajo osnovna znanja glede ravnanja z moduli, spajkanja
ali postopanja z elektronskimi oziroma električnimi moduli.

Splošno navodilo glede sestavljanja nekega vezja:

Možnost, da po sestavljanju nekaj ne bo funkcioniralo, se lahko z vestno in čisto montažo drastično zmanjša. Kontrolirajte
vsak korak, vsako spajkano mesto dvakrat, predno nadaljujete z delom! Upoštevajte navodilo za montažo! Pri izvajanju
določenega koraka ne delajte drugače, kot je opisano v navodilu in ničesar ne preskakujte. Odkljukajte vsak korak dvakrat:
enkrat za montažo in enkrat za testiranje.V vsakem slučaju si vzemite dovolj časa: ne privoščite si dela na akord, kajti čas,
porabljen pri montaži, je trikrat manjši, kot tisti pri iskanju napak. Pogost vzrok za pomanjkljivo funkcioniranje je napaka pri
sestavljanju npr. obrnjeno uporabljeni sestavni deli kot so IC, diode, in elektrolitski kondenzatorji. Nujno pazite tudi na barvne
obročke upornikov, ker imajo marsikateri lahko zamenljive barvne obročke.Pazite tudi na vrednosti kondenzatorjev, npr. n 10
= 100 pF (ne 10 nF). Pri tem pomaga dvakratno ali trikratno preverjanje. Pazite tudi na to, da so vsi pini IC - jev dejansko
vtaknjeni v ležišča. Zelo lahko se namreč zgodi, da se kateri pri vstavljanju zvije. Majhen pritisk in IC mora skoraj samodejno
skočiti v ležišče. Če se to ne zgodi, je verjetno kakšna nožica zakrivljena.Če je do tukaj vse v redu, potem je treba iskati
napako na nekem hladnem spajkanem spoju. Ti neprijazni spremljevalci “hobi mojstrov” nastopijo takrat , ko mesto za
spajkanje ali ni bilo pravilno segreto tako, da spajka nima pravega kontakta z vodnikom ali, če se je spoj pri ohlajanju
premaknil prav v trenutku strjevanja spajke. Takšno napako se ve
Edina pomoč je, da se spoj še enkrat pospajka. Pri 90 % reklamiranih modulov so napake zaradi hladnih spojev, napačne
kositrove spajke itd. Tako mnoge “mojstrovine”, ki so vrnjene, pričajo o nestrokovnem spajkanju. Zato pri spajkanju
uporabljajte samo kositrovo spajko za elektronike z označbo “Sn 60 Pb” (60 % cinka in 40 % svinca). Ta kositrova spajka ima
jedro iz kalofonije, ki služi kot talilo, da se spoj med spajkanjem zaščiti pred oksidacijo. Ostala talila, kot so mast za spajkanje,
pasta za spajkanje ali spajkalna tekočina, se v nobenem slučaju ne smejo uporabljajti, ker vsebujejo kisline. Ta talila lahko
uničijo prevodne plošče ali elektronske komponente, poleg tega so prevodne za električni tok in zato povzročajo plazilne
tokove in kratke stike. Če je do tukaj vse v redu, pa so še vedno napake v funkcionalnosti, potem je verjetno neka komponenta
defektna. Če ste začetnik v elektroniki, potem je v tem slučaju najbolje, da se zatečete po nasvet k nekemu znancu, ki je
izkušen v elektroniki in eventualno ima potrebne merilne instrumente.Če te možnosti nimate, potem komponento, ki ne
funkcionira, pošljite dobro zapakirano in z natančnim opisom napake kot tudi s pripadajočim navodilom za upravljanje
na naš servisni oddelek (samo natančna navedba napake omogoča neoporečno popravilo!). Natančen opis napake je
pomemben, kajti napaka je lahko tudi na vašem napajalniku ali na zunanjem vezju. Opozorilo:
Ta modul je bil, preden je bil poslan v proizvodnjo, večkrat sestavljen kot prototip in testiran. Šele, ko je bila dosežena
optimalna kvaliteta glede funkcionalnosti in obratovalne zanesljivosti, je bil sproščen za serijsko proizvodnjo.Da bi se dosegla
določena funkcionalna zanesljivost pri izdelavi naprave, je bila celotna montaža razčlenjena v 2 montažni stopnji:

1. montažna stopnja: Montaža elementov na ploščo

2. montažna stopnja: Funkcijski test

Pri spajkanju elementov pazite na to, da se ti spajkajo na ploščo brez razmakov. Vse priključne žice, ki segajo čez spajkana
mesta, se odrežejo direktno na spajkanih mestih. Ker gre pri tem modulu deloma za zelo tesno druga ob drugi ležeča mesta
spajkanja (nevarnost spajkanih mostičkov), se pri tem sme spajkati samo s spajkalnikom z zelo ozko konico. Izvajajte spajkalni
postopek in montažo skrbno.
Garancija:Za to napravo dajemo 1 letno garancijo. Garancija zajema brezplač
dokazano, da so posledica uporabe materialov, ki so oporečni ali posledica tovarniških napak.Ker na pravilno in strokovno
montažo nimamo vpliva, lahko iz razumljivih razlogov prevzemamo pri modulih poroštvo samo nad popolnostjo in
neoporečno kakovostjo elementov.Garantira se karakteristikam odgovarjajoče delovanje konstrukcijskih sklopov v vgrajenem
stanju in ustreznost tehničnim podatkom vezja pri ustreznem postopku spajkanja, strokovni obdelavi in predpisanemu zagonu
in načinu delovanja. Nadaljne zahteve so izključene. Ne prevzemamo niti poroštva niti kakršnegakoli jamstva za poškodbe ali
posledično škodo v zvezi s tem proizvodom. Pridržujemo si popravila, naknadne izboljšave, dobavo nadomestnih delov ali
povračilo nakupne cene. Pri naslednjih kriterijih se popravila ne izvajajo oziroma preneha pravica iz garancije:

- če so se pri postopku spajkanja uporabljale kislinske kositrove spajke, spajkalne masti ali kislinska spajkalna tekočina,

- če se je modul nestrokovno spajkal ali sestavljal.
Isto velja tudi:

· pri spremembah in reparaturnih poskusih na aparatu

· pri samovoljnih spremembah vezja

· pri nestrokovnem dodajanju konstrukcijskih sklopov, samovoljnem ožičenju elementov kot so stikala, potenciometri, vtiči

itd.

· pri uporabi drugih elementov, ki originalno ne spadajo k modulu

činoma spozna po mat izgledu površine spajkanega mesta.

no odpravo pomanjkljivosti, za katere je

1

· pri poškodbah prevodnih prog ali spajkalnih ušesc

· pri napačnem sestavljanju delov in iz tega izhajajočih posledičnih poškodb

· pri preobremenitvi sklopa

· pri poškodbah zaradi poseganja tujih oseb

· pri poškodbah zaradi neupoštevanja navodila za upravljanje in vezalnega načrta

· pri priklopu na napačno napetost ali vrsto toka

· pri napačni povezavi polov modula

· pri napačnem upravljanju ali poškodbah zaradi malomarnega ravnanja

· pri defektih, ki nastanejo zaradi premostičenih varovalk ali zaradi uporabe napačnih varovalk.
V vseh teh slučajih se izvrši vračilo modula na vaše stroške.
Varnostno opozorilo:
Moduli naj se, če ne funkcionirajo, vrnejo z natančnim opisom napake (navedba tega, kar ne funkcionira...kajti samo natančen
opis napake omogoča neoporečno popravilo!) in s pripadajočim navodilom za upravljanje kot tudi brez ohišja. Dolgotrajno
montažo ali demontažo ohišja moramo iz razumljivih razlogov zaračunavati dodatno. Že zmontirani moduli so iz zamenjave
izključeni. Pri instalaciji in priklapljanju na napetost je potrebno upoštevati VDE - predpise. Naprave, ki obratujejo pod
napetostjo ki je večja ali enaka 35 V, lahko priklaplja samo strokovnjak.
V vsakem slučaju je potrebno preveriti, če je modul za vsakokratni primer in kraj uporabe primeren oziroma, če se v teh
slučajih lahko uporablja.
Zagon se v osnovi lahko izvrši samo, ko je v nekem ohišju stikalo vgrajeno absolutno varno na dotik. Če so merjenja pri
odprtem ohišju neizogibna, je potrebno iz varnostnih razlogov vključiti vmes transformator ali, kot že omenjeno, dovesti
napetost preko nekega omrežnega priključka (ki ustreza varnostnim določilom). Vsa dela v zvezi z ožičenjem se smejo izvajati
samo v brez napetostnem stanju. Č
primete za spajkalnik. Spajkanja se boste naučili.

1. Pri spajkanju elektronskih vezij načeloma ne uporabljajte spajkalne tekočine ali spajkalne masti. Ta sredstva vsebujejo
kislino, ki poškoduje sestavne elemente in prevodne proge.

2. Kot material za spajkanje se lahko uporablja samo kositrova spajka za elektronike Sn 60 Pb (to pomeni 60 % cinka, 40 %
svinca) z jedrom iz kalofonije, ki istočasno služi kot talilo.

3. Uporabljajte majhen spajkalnik z maksimalno 30 W ogrevalne moči. Konica spajkalnika naj bo čista, brez škaj, da se toplota
lahko dobro odvaja. To pomeni: toplota s konice se mora dobro prenašati na spajkano mesto.

4. Spajkanje naj se izvrši hitro, ker se lahko ob predolgem času spajkanja poškodujejo sestavni elementi. Prav tako lahko
predolgo spajkanje vodi k odcepljanju spajkalnih ušesc ali bakrenih prog.

5. Pri spajkanju se dobro ocinjena konica spajkalnika drži na spajkalnem mestu tako, da se istočasno dotikata žica spajkanega
elementa in prevodna proga.
Istočasno se dovede (ne preveč) spajko, da se segreje. Takoj, ko spajka prične teči, jo odvzemite s spajkanega mesta. Potem
počakajte še en trenutek, da spajka, ki je ostala, lepo steče in nato odstranite konico spajkalnika s spajkalnega mesta.

6. Pazite na to, da se element, ki ste ga pravkar spajkali, potem, ko ste odmaknili konico spajkalnika, cca. 5 sekund ne
premakne. Zatem ostane srebrno svetleč se, neoporečen spoj.

7. Predpostavka za neoporečen spoj in za kvalitetno spajkanje je čista, neoksidirana konica spajkalnika. Kajti z umazano
spajkalno konico absolutno ni možno spajkati čisto. Zato po vsakem spajkanju stečeno spajko in umazanijo odstranite z vlažno
gobico ali s silikonskim strgalom.

8. Po spajkanju se priključne žice odrežejo s kleščami ščipalkami direktno nad spajkanim mestom.

9. Pri spajkanju polprevodnikov, LED (svetlobnih diod) in IC - jev je posebej potrebno paziti na to, da se čas spajkanja cca. 5

sekund ne prekorači, ker se sicer spajkani element lahko poškoduje. Prav tako je pri teh elementih potrebno paziti na pravilen
priključek polov.

10. Ko ste postopek spajkanja elementov zaključili, temeljito kontrolirajte vsako vezje še enkrat s stališča, če so vsi elementi
pravilno uporabljeni in priključeni na pole. Preverite tudi, če pomotoma s spajko niso premosti
proge. To ne vodi samo k napakam v funkcionalnosti, ampak tudi k uničenju dragih komponent.

11. Prosimo upoštevajte, da nestrokovno spajkanje, napačni priključki, napake pri upravljanju in napake pri sestavljanju
komponent niso v naši pristojnosti.

e v spajkanju niste izkušeni, preberite prosimo, najprej to navodilo za spajkanje, predno

čeni priključki ali prevodne

Montaža:

1.1 Upori

Najprej se priključne žice upornikov odgovarjajoče meri rasterja pravokotno zapognejo in vtaknejo v predvidene izvrtine (po
montažni shemi). Da elementi pri obračanju plošče ne morejo izpasti, zapognite priključne žice upornikov cca. 45° vsaksebi in
jih skrbno spojite skupaj s prevodnimi progami na zadnjo stran plošče.
Takoj zatem se žice, ki segajo čez, odrežejo.
V tem modulu uporabljeni uporniki so uporniki z grafitnim slojem. Ti imajo toleranco 5 % in so
označeni z naslednjimi oznakami:
R1= upor 825 Ohm siva, rdeča, zelena, črna
R2= upora 10 k rjava, črna, črna, rdeča
R3 in R7= 680 K moder, siv, rumen
R4= upor 2,2 k rdeč, rdeč, rdeč
R5 = upor 510 k do 620 k
R6= upor 59 k ali 39 k2 ornažna, bela, oranžna sli oranžna, bela, črna, rdeča ali oranžna, vela, rdeča, rdeča
