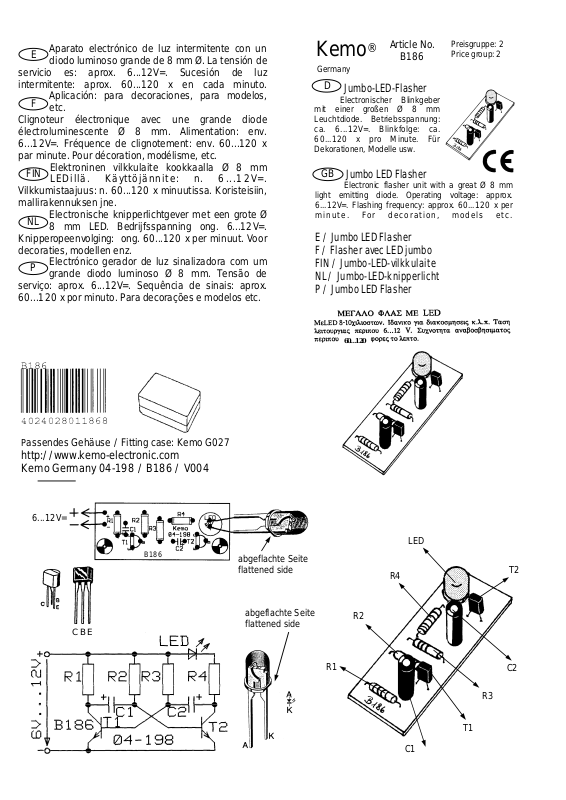

Kemo B186 Instruction manual [fi, de, fr, pt, nl +1]

Aparato electrónico de luz intermitente con un

E

diodo luminoso grande de 8 mm Ø. La tensión de
servicio es: aprox. 6...12V=. Sucesión de luz
intermitente: aprox. 60...120 x en cada minuto.

Aplicación: para decoraciones, para modelos,

F

etc.
Clignoteur électronique avec une grande diode
électroluminescente Ø 8 mm. Alimentation: env.

6...12V=. Fréquence de clignotement: env. 60...120 x
par minute. Pour décoration, modélisme, etc.

Elektroninen vilkkulaite kookkaalla Ø 8 mm

FIN

LEDillä. Käyttöjännite: n. 6...12V=.
Vilkkumistaajuus: n. 60...120 x minuutissa. Koristeisiin,
mallirakennuksen jne.

Electronische knipperlichtgever met een grote Ø

NL

8 mm LED. Bedrijfsspanning ong. 6...12V=.
Knipperopeenvolging: ong. 60...120 x per minuut. Voor
decoraties, modellen enz.

Electrónico gerador de luz sinalizadora com um

P

grande diodo luminoso Ø 8 mm. Tensão de
serviço: aprox. 6...12V=. Sequência de sinais: aprox.

60...120 x por minuto. Para decorações e modelos etc.

Article No.

Kemo

Germany

D

mit einer großen Ø 8 mm
Leuchtdiode. Betriebsspannung:
ca. 6...12V=. Blinkfolge: ca.

60...120 x pro Minute. Für
Dekorationen, Modelle usw.

GB

light emitting diode. Operating voltage: approx.

6...12V=. Flashing frequency: approx. 60...120 x per
minute. For decoration, models etc.

®

B186

Jumbo-LED-Flasher

Electronischer Blinkgeber

Jumbo LED Flasher

Electronic flasher unit with a great Ø 8 mm

Preisgruppe: 2
Price group: 2

E / Jumbo LED Flasher
F / Flasher avec LED jumbo
FIN / Jumbo-LED-vilkkulaite
NL / Jumbo-LED-knipperlicht
P / Jumbo LED Flasher

assendes Gehäuse / Fitting case: Kemo G027

P

http://www.kemo-electronic.com
Kemo Germany 04-198 / B186 / V004

6...12V=

B186

C B E

abgeflachte Seite
flattened side

abgeflachte Seite
flattened side

60...120

R2

R4

LED

T2

R1

C2

R3

T1

C1

Bitte achten Sie auf den richtigen Anschluß der großen Leuchtdiode: die eine Gehäuseseite ist

D

leicht abgeschrägt und die LED muß gemäß Zeichnung eingebaut werden. Die angeschrägte

Seite zeigt zu dem Anschluß, der mit einem "K" gekennzeichnet ist. Auch die Elkos müssen richtig
herum in die Platine gelötet werden (Plus- und Minuspol beachten). Die Platine kann mit einer
Spannung zwischen 6...12V= betrieben werden. Es eignet sich hierfür auch gut eine 9V Blockbatterie.

Rogamos tenga especialmente atención con la correcta conexión del diodo luminoso grande:

E

una cara de la carcasa ha sido aplanada un poco y el LED debe ser montado según se indica en
la figura. La cara aplanada queda hacia la conexión que está identificada con "K". Los condensadores
electrolíticos también deben ser soldados correctamente en la placa de circuito impreso (observe el
polo positivo y negativo). La placa de circuito impreso puede ser activada con una tensión entre 6...12
voltios =. Para ello, es muy conveniente usar una batería block de 9 voltios.

Veiller à raccorder correctement la grande diode électroluminescente. L'une des faces du boîtier

F

est légèrement aplatie et la led doit être montée suivant schéma. La face aplatie indique le
raccord repéré par "K". Les condensateurs électrolytiques doivent également être soudés dans le bon
sens sur la platine (respecter les pôles plus et moins). La platine pourra avoir une alimentation de

6...12V=. Une batterie monobloc de 9V convient également.

Ota huomioon ison LEDin oikea liitäntä: kotelon toinen reuna on vähän viistetty, ja LED tulee

FIN

asentaa piirustuksen mukaisesti. Viistetty sivu osoittaa sitä napaa joka merkitty “K”. Myös
elektrolyyttikondensaattorit täytyy juottaa oikeinpäin piirilevyyn (ota huomioon plus- ja miinusnapa).
Kytkentää voi käyttää 6...12V= käytöjännitteellä. Tähän sopii hyvin myös 9V levyparisto.

Please observe correct connection of the great light emitting diode: one side of the housing has

GB

been designed slightly chamfered and the LED has to be fitted following the figure. The
chamfered side should indicate towards the connection, which has been marked with "K". Also the
elcas should be soldered correctly into the board (observe positive and negative pole). The board can
be operated through a voltage between 6...12V=. For this purpose, it is considerably suitable to use a
9V block container battery.

Er moet gelet worden op een correcte aansluiting van de grote LED: de omhulling is aan één

NL

kant iets afgeschuind en de LED moet overeenkomstig de tekening gemonteerd worden. De
afgeschuinde kant wijst in de richting van de aansluiting, die met een "K" gekenmerkt is. Ook de
elco`s moeten in de juiste stand op de printplaat gesoldeerd worden (op plus- en minpool letten). De
printplaat kan met een spanning tussen 6...12V= bedreven worden. Derhalve is hij ook voor een 9V­blokbatterij geschikt.

Tome atenção com o ligamento certo do grande diodo luminoso: um lado da caixa está um pouco
inclinada e o LED tem de ser montado tal como está indicado no desenho. O lado inclinado indica a
ligação que alem disso está marcada com um “K”. Os condensadores electróliticos tambem devem
ser soldados correctamente na placa de circuito impresso (reparar em polo positivo e polo negativo). A

placa de circuito pode exercer com uma tensão entre 6...12V=. Para isso é conveniente usar

P

uma boa bateria bloco de 9V.

http://www.kemo-electronic.com
Kemo Germany 04-198 / B186 / V004

http://www.kemo-electronic.com
Kemo Germany 04-198 / B186 / V004

Sicherheitshinweise für B186Sicherheitshinweise für B186

D

Die Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und

Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Dieser Bausatz ist nicht für Personen unter 14 Jahren bestimmt (er hat keine CE Abnahme als Kinderspielzeug).
Setzen Sie diesen Bausatz keinen hohen Temperaturen, starken Vibrationen oder Feuchtigkeit aus.
Die Inbetriebnahme ist von entsprechend qualifiziertem Personal durchzuführen, damit der sichere Betrieb dieses

Produktes gewährleistet ist.
Die Betriebsspannung darf nur einer Batterie oder einem auf Sicherheit geprüften Netzteil entnommen werden.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen

Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
In Schulen, in Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben dieses Gerätes durch

geschultes Personal verantwortlich zu überwachen. Plazieren Sie das Gerät niemals in der Nähe von brennbaren, bzw.
leicht entzündlichen Materialien (z.B. Vorhänge).

Bei SachBei Sach-- oder Personenschäden, die durch Nichtbeachten der Bedienungsanleitung und dieser Sicherheitshinweise oder Personenschäden, die durch Nichtbeachten der Bedienungsanleitung und dieser Sicherheitshinweise
verursacht werdenverursacht werden, sowie für deren Folgeschäden übernehmen wir keine Haftung., sowie für deren Folgeschäden übernehmen wir keine Haftung.

E / Instrucciones dE / Instrucciones de seguridad para B186e seguridad para B186
Las instrucciones de servicio pertenecen a este producto. Contienen indicaciones importantes p ara la puesta en servicio y el manejo. Prestar también
atención a esto al pasar este producto a terceras personas.

Este kit no es determinado para personas menor de 14 años (no tiene ninguna homologación CE como juguete).
Nunca exponer este kit a altas temperaturas, fuertes vibraciones ni a la humedad.
La puesta en servicio se debe efectuar por personal calificado para garantizar el servicio seguro de este producto.
La tensión de servicio solamente debe tomarse de una batería o una fuente de alimentación probada por seguridad.
En establecemientos industriales se deben observar las instrucciones para prevenir los accidentes de l a asociación profesional industrial para las

instalaciones eléctricas y medios de producción.
En escuelas, centros de form ación profesion al y en talleres de hobby y de autoayuda, el servicio d e este aparato se d ebe vigilar d e resp onsibilidad por

personal enseñado. Nunca poner este aparato cerca de materiales fácilmente inflamables (p.ej. cortinas).
Declinamos toda responsabilidad de daños materiales o personales que resultan de la inobservancia de las instrucciones de servicDeclinamos toda responsabilidad de daños materiales o personales que resultan de la inobservancia de las instrucciones de servicio o de lasio o de las
instrucciones de seguridad así como de sus daños siguientes.instrucciones de seguridad así como de sus daños siguientes.

F / Instructions de sécurité pour B186F / Instructions de sécurité pour B186
Ces instructions de service appp artiennent à ce produit. Elles contiennent des re nseignements importants pour l a mise en marche et le maniement.
Veuillez faire attention à ceci quand vous transmettez ce produit à une troisième personne.

Ce lot n'est pas déterminé pour les personnes à moins de 14 ans (il n'a pas d'inspection CE comme jouet d'enfant).
Ne jamais exposer ce lot à hautes températures, aux fortes vibrations ni à l'humidité.
Il faut que la mise en marche soit effectué par du personnel qualifié pour garantir l'opération sûre de ce produit.
La tension de service doit être seulement prélevée d'une batterie ou un bloc d'alimentation contrôlé par sécurité.
Dans les facilités industrielles, il faut considérer les règlements de prévoyance contre les accidents pour les installations électriques et les m oyens de

production de la caisse industrielle de prévoyance contre les accidents.
Il faut que aux écoles, centres d'apprentissage, aux ateliers de hobby et d'effort personnel, le service de cet appareil soit contrôlé de responsabilité par

du personnel formé. Ne jamais placer cet appareil près des matières combustibles ou facilement inflammables (p.ex. rideaux).
Nous déclinons toute responsabilité des dégâts matériels ou des dommages corporels résultant de la inobservance de ces instructiNous déclinons toute responsabilité des dégâts matériels ou des dommages corporels résultant de la inobservance de ces instructions de service et lesons de service et les
instructions de sécurité ainsi que des dommages de conséquence.instructions de sécurité ainsi que des dommages de conséquence.

GB / Safety instructions for B186GB / Safety instructions for B186
These operating instructions belong to this product. They contain important instructions f or operation and handling. Please keep this in mind when
passing the product on to another person.

This kit is not intended for persons under 14 years (it has no CE approval as a children's toy).
Never expose this kit to high temperatures, strong vibrations or humidity.
Setting into operation has to be done by adequate qualified personnel in order to guarantee the safe operation of this product.
The operating voltage may only be drawn from a battery or power supply unit tested for safety.

The regulations for prevention of accidents for electrical installations and operating material of the industrial employer's liability i nsurance association

http://www.kemo-electronic.com

Kemo Germany 04-198 / B186 / V004

are to be observed in industrial facilities.
In schools, training centers and do-it-yourself workshops, the operation of this appliance is to be supervised reliably by trained personnel. Never place

the appliance close to combustible or inflammable materials (e.g. curtains).
We do n ot assume any liability for material damage or personal injury caused by nonWe do n ot assume any liability for material damage or personal injury caused by non--compliance with the operatingcompliance with the operating instructions and these safetyinstructions and these safety
instructionsinstructions as well as for its consequential damage.as well as for its consequential damage.

FIN / B186:n turvallisuusohjeita sisältävä lisälehtiFIN / B186:n turvallisuusohjeita sisältävä lisälehti
Käyttöohje kuuluu tähän tuotteeseen. Siinä on käyttöönottoa ja käsittelyä koskevia tärkeitä ohjeita. Ota tämä huomioon myös jos luovutat tuotteen toiselle henkilölle.

Rakennussarja ei ole tarkoitettu alle 14 vuoden ikäisille henkilöille (sillä ei ole CE-hyväksyntää leikkikaluna).
Älä aseta rakennussarjaa alttiiksi korkealle lämpötilalle, voimakkaalle tärinälle tai kosteudelle.
Käyttöönotto on annettava vastaavan ammattitaidon omaavan henkilön tehtäväksi, jotta tuotteen turvallinen käyttö varmistetaan.
Käyttöjännitelähteenä saadaan käyttää ainoastaan paristoa tai turvatestattua verkkolaitetta.
Ammattiasennuksessa on huomioitava ammattiyhdistyksen sähkölaitteita ja tuotantolaitteita koskevat tapaturmatorjuntaohjeet.
Kouluissa, koulutuslaitoksissa, askartelu- ja t ee-itse pajoissa tulee tämän l aitteen käyttöä v alvoa vastuullinen koulutettu henk ilö. Älä koskaan sijoita tätä laitetta lähell e

palavia tai helposti syttyviä aineita (esim. verhoja).
Emme ota mitään vastuuta aineellisistaEmme ota mitään vastuuta aineellisista-- tai henkilövahingoista tai niiden jatkovahingoista, jotka johtuvat käyttöohjeen tai näid tai henkilövahingoista tai niiden jatkovahingoista, jotka johtuvat käyttöohjeen tai näiden turvallisuusohjeiden laiminlyönnistä.en turvallisuusohjeiden laiminlyönnistä.

NL / Veiligheidsvoorschriften voor B186NL / Veiligheidsvoorschriften voor B186
De gebruiksaanwijzing moet ook gelezen worden, doord at daar ook belangrijk e aanwijzingen staan. Het bevat belangri jke gegevens vo or in gebruik name. Let er op, ook
als dit produkt aan derden wordt gegeven.

Dit bouwpakket is niet voor personen onder de 14 jaar bedoeld (want het heeft geen CE keuring als kinderspeelgoed).
Gebruik dit bouwpakket niet bij hoge temperaturen, vibrerende-, of vochtige ruimtes.
Het gebruik mag alleen door bevoegde personen, zodat een betrouwbaar resultaat gehaald wordt.
De voedingsspanning mag alleen met batterijen of een CE goedgekeurd en gestabiliseerde voeding.
In beroepsmatige instellingen zijn de veiligheidsvoorschriften van de beroepshalve vakvereniging van elektrische apparaten en bedrijfsmiddelen in acht te nemen.
Het gebruik van dit bouwpakket in o.a. scholen, praktijk-, hobby-, en reparatie ruimtes is alleen toegankelijk door verantwoordelijke personen. Plaats het apparaat nooit bij

brand gevaarlijke materialen.
Bij schade of ongeval, door het niet nakomen van de veiligheidsvoorschriften en gebruiksaanwijzing, zijn dealer, importeur of faBij schade of ongeval, door het niet nakomen van de veiligheidsvoorschriften en gebruiksaanwijzing, zijn dealer, importeur of fabrikant niet verantwoordelijk.brikant niet verantwoordelijk.

P / Indicação de segurança para B186P / Indicação de segurança para B186
A instrução de serviço pertence a este produto. Esta contem importantes informações para colocação em serviço e operação. Tome atenção quando entregar este produto
a terceira pessoa.

Este kit não é destinado para pessoas menores de 14 anos (não tem CE inspeção como brinquedo de criança).
Não colocar este kit em lugares com temperaturas altas, fortes vibrações ou humidades.
A colocação em serviço é só efectuada por pessoas instruídas, para que seja obtido um seguro serviço deste poduto.
A tensão de serviço só pode ser retirada com uma bateria ou um equipamento de alimentação a partir da rede examinado sobre segurança.
Em instalações industriais deve dar atenção ás prevenções de acidentes da associação de proficionais de instalações eléctricas e meios de produção.
Este aparelho só deve exercer em escolas, centr os de instruç ão, instalações de tempos livres e instal ações de secorro pessoal, quando e ste for contr olado por pessoal

instruído e responsável. Não colocar nunca este aparelho perto de materiais inflamáveis (p. exp. cortinados).
Em danos materiais e pessoais ou danos reEm danos materiais e pessoais ou danos resultados deste s, que forem causados por não dar atenção ás in struções de serviço e indicações de segurança, nãosultados destes, que forem cau sados por não d ar atenção ás instruções de serviço e indicaç ões de segurança, não
assumimos qualquassumimos qualquer responsabilidade.er responsabilidade.

http://www.kemo-electronic.com / Kemo Germany 04-198 / B186 / V004
